Способ и устройство для определения времени использования луча, указанного с помощью другой несущей Российский патент 2025 года по МПК H04W72/04 H04W88/02

Область техники, к которой относится изобретение

[0001] Настоящее изобретение относится к области технологий связи и, в частности, к способу и устройству определения времени использования луча, указанного с помощью другой несущей.

Предпосылки создания изобретения

[0002] Как правило, в технологиях Нового радио (New Radio, NR) из-за быстрого затухания высокочастотного канала для обеспечения зоны охвата необходимо использовать передачу и прием на основе лучей. Оконечное устройство может принимать на основе первой несущей луч, соответствующий первой несущей, или может на основе первой несущей принимать лучи, соответствующие другим несущим. В случае приема на основе первой несущей луча, соответствующего другой несущей, оконечному устройству может оказаться невозможным точно определить время использования луча, соответствующего другой несущей. В настоящее время актуальной проблемой, требующей решения, стало определение времени использования луча, указанного с помощью другой несущей.

Сущность изобретения

[0003] Варианты осуществления настоящего изобретения предлагают способ и устройство для определения времени использования луча, указанного с помощью другой несущей, которые могут быть применимы в области технологий связи.

[0004] Согласно первому аспекту настоящего изобретения предлагается способ определения времени использования луча, указанного с помощью другой несущей. Способ выполняется оконечным устройством и включает:

[0005] прием информации управления нисходящей линии связи (Downlink Control Information, DCI) на основе физического канала управления нисходящей линии связи (Physical Downlink Control Channel, PDCCH) первой несущей, причем DCI используется для указания луча, соответствующего назначенному ресурсу на второй несущей; передачу информации индикации, причем информация индикации используется для указания состояния приема DCI; и определение времени использования луча, соответствующего назначенному ресурсу, согласно моменту времени передачи информации индикации.

[0006] В этом решении оконечное устройство может принимать DCI на основе PDCCH первой несущей, чтобы получить луч, соответствующий назначенному ресурсу на второй несущей. Затем оконечное устройство может передать информацию индикации, чтобы указать состояние приема DCI, на сетевое устройство. Затем оконечное устройство может определить время использования луча, соответствующего назначенному ресурсу, согласно моменту времени передачи информации индикации. Таким образом, оконечное устройство и сетевое устройство могут поддерживать согласованное понимание времени использования луча, указанного с помощью другой несущей, обеспечивая согласованность луча, уменьшая влияние на передачу данных и улучшая характеристику передачи на основе лучей.

[0007] Опционально, назначенный ресурс включает в себя по меньшей мере один из ресурсов канала и ресурсов опорного сигнала.

[0008] Опционально, назначенный ресурс включает в себя по меньшей мере одно из следующего:

[0009] PDCCH, физический совместно используемый канал нисходящей линии связи (Physical Downlink Shared Channel, PDSCH), физический совместно используемый канал восходящей линии связи (Physical Uplink Shared Channel, PUSCH), физический канал управления восходящей линии связи (Physical Uplink Control Channel, PUCCH), физический канал произвольного доступа (Physical Random Access Channel, PRACH) и физический широковещательный канал (Physical Broadcast Channel, PBCH), опорный сигнал информации о состоянии канала (Channel State Information Reference Signal, CSI-RS), зондирующий опорный сигнал (Sounding Reference Signal, SRS), опорный сигнал позиционирования (Positioning Reference Signal PRS), опорный сигнал отслеживания (Tracking Reference Signal, TRS) и блок сигналов синхронизации (Synchronous Signal Block, SSB).

[0010] Опционально, способ дополнительно сконфигурирован для: [ООП] определения назначенного ресурса согласно по меньшей мере одному из следующего:

[0012] идентификатору набора ресурсов управления;

[0013] идентификатору пула набора ресурсов управления;

[0014] идентификатору полупостоянного PDSCH;

[0015] идентификатору ресурса, соответствующего PUCCH;

[0016] идентификатору PUSCH без сконфигурированного гранта;

[0017] идентификатору ресурса PRACH;

[0018] индексу SSB;

[0019] идентификатору ресурса опорного сигнала;

[0020] идентификатору набора ресурсов опорного сигнала.

[0021] Опционально, определение времени использования луча, соответствующего назначенному ресурсу, согласно моменту времени передачи информации индикации включает в себя:

[0022] определение времени использования луча, соответствующего назначенному ресурсу, согласно моменту времени передачи информации индикации и назначенному временному интервалу.

[0023] Опционально способ дополнительно включает:

[0024] определение назначенного временного интервала.

[0025] Опционально, определение назначенного временного интервала включает:

[0026] в ответ на то, что DCI дополнительно используется для указания первой информации о ресурсах PDSCH и/или PUSCH на второй несущей и второй информации о ресурсах PUCCH для передачи информации индикации, определение назначенного временного интервала согласно по меньшей мере одному из следующего: первой информации о ресурсах, второй информации о ресурсах и третьей информации о ресурсах PDCCH на первой несущей.

[0027] Опционально, определение назначенного временного интервала согласно по меньшей мере одному из следующего включает:

[0028] определение назначенного временного интервала согласно разносу поднесущих (Sub-Carrier Spacing, SCS) в первой информации о ресурсах и/или SCS во второй информации о ресурсах.

[0029] Опционально, определение назначенного временного интервала в соответствии с разносом поднесущих (SCS) в первой информации о ресурсах и/или SCS во второй информации о ресурсах включает:

[0030] в ответ на то, что SCS в третьей информации о ресурсах больше или равен SCS в первой информации о ресурсах, определение назначенного временного интервала согласно SCS в первой информации о ресурсах;

[0031] и/или

[0032] в ответ на то, что SCS в третьей информации о ресурсах больше или равен SCS в первой информации о ресурсах, определение назначенного временного интервала согласно SCS во второй информации о ресурсах;

[0033] и/или

[0034] в ответ на то, что SCS в третьей информации о ресурсах больше или равен SCS во второй информации о ресурсах, определение назначенного временного интервал согласно SCS в первой информации о ресурсах;

[0035] и/или

[0036] в ответ на то, что SCS в третьей информации о ресурсах больше или равен SCS во второй информации о ресурсах, определение назначенного временного интервала согласно SCS во второй информации о ресурсах.

[0037] Опционально, определение назначенного временного интервала согласно по меньшей мере одному из следующего включает:

[0038] определения первой части времени в назначенном временном интервале согласно SCS в первой информации о ресурсах и/или SCS во второй информации о ресурсах.

[0039] Опционально, определение первой части времени в назначенном временном интервале согласно SCS в первой информации о ресурсах и/или SCS во второй информации о ресурсах включает:

[0040] в ответ на то, что SCS в третьей информации о ресурсах меньше, чем SCS в первой информации о ресурсах, определение первой части времени в назначенном интервале времени согласно SCS в первой информации о ресурсах;

[0041] и/или

[0042] в ответ на то, что SCS в третьей информации о ресурсах меньше, чем SCS в первой информации о ресурсах, определение первой части времени в назначенном интервале времени согласно SCS во второй информации о ресурсах;

[0043] и/или

[0044] в ответ на то, что SCS в третьей информации о ресурсах меньше, чем SCS во второй информации о ресурсах, определение первой части времени в назначенном временном интервале согласно SCS в первой информации о ресурсах;

[0045] и/или

[0046] в ответ на то, что SCS в третьей информации о ресурсах меньше, чем SCS во второй информации о ресурсах, определение первой части времени в назначенном временном интервале согласно SCS во второй информации о ресурсах.

[0047] Опционально, способ дополнительно включает:

[0048] определение второй части времени в назначенном временном интервале.

[0049] Опционально, определение второй части времени в назначенном временном интервале включает:

[0050] определение второй части времени в назначенном временном интервале согласно SCS в первой информации о ресурсах и/или SCS в третьей информации о ресурсах;

[0051] и/или

[0052] определение второй части времени в назначенном временном интервале согласно SCS во второй информации о ресурсах и/или SCS в третьей информации о ресурсах.

[0053] Опционально, вторая часть времени прямо пропорциональна SCS в первой информации о ресурсах и обратно пропорциональна SCS в третьей информации о ресурсах;

[0054] и/или

[0055] вторая часть времени прямо пропорциональна SCS во второй информации о ресурсах и обратно пропорциональна SCS в третьей информации о ресурсах.

[0056] Опционально, определение назначенного временного интервала включает:

[0057] в ответ на то, что DCI дополнительно сконфигурирована для указания второй информации о ресурсах PUCCH для передачи информации индикации, определение назначенного временного интервала согласно второй информации о ресурсах и/или третьей информации о ресурсах PDCCH на первой несущей.

[0058] Опционально, определение назначенного временного интервала согласно второй информации о ресурсах и/или третьей информации о ресурсах PDCCH на первой несущей включает:

[0059] в ответ на то, что SCS в третьей информации о ресурсах больше или равен SCS во второй информации о ресурсах, определение назначенного временного интервала согласно SCS во второй информации о ресурсах и/или SCS в третьей информации о ресурсах.

[0060] Опционально, определение назначенного временного интервала согласно второй информации о ресурсах и/или третьей информации о ресурсах PDCCH на первой несущей включает:

[0061] в ответ на то, что SCS в третьей информации о ресурсах меньше, чем SCS во второй информации о ресурсах, определения первой части времени в назначенном временном интервале согласно SCS во второй информации о ресурсах и/или SCS в третьей информации о ресурсах.

[0062] Опционально, способ дополнительно включает:

[0063] определение второй части времени в назначенном временном интервале согласно SCS во второй информации о ресурсах и SCS в третьей информации о ресурсах.

[0064] Опционально, вторая часть времени прямо пропорциональна SCS во второй информации о ресурсах и обратно пропорциональна SCS в третьей информации о ресурсах.

[0065] Опционально, первая несущая и вторая несущая соответствуют различным обслуживающим сотам оконечного устройства;

[0066] или

[0067] первая несущая соответствует обслуживающей соте оконечного устройства, а вторая несущая соответствует не обслуживающей соте оконечного устройства;

[0068] или

[0069] первая несущая соответствует не обслуживающей соте оконечного устройства, а вторая несущая соответствует обслуживающей соте оконечного устройства.

[0070] Согласно второму аспекту, вариант осуществления настоящего изобретения предлагает устройство связи. Устройство содержит:

[0071] модуль приемопередатчика, сконфигурированный для приема информации управления нисходящей линии связи (DCI) на основе физического канала управления нисходящей линии связи (PDCCH) первой несущей, при этом DCI используется для указания луча, соответствующего назначенному ресурсу на второй несущей.

[0072] модуль приемопередатчика, сконфигурированный для передачи информации индикации, при этом информация индикации используется для указания состояния приема DCI.

[0073] модуль обработки, сконфигурированный для определения времени использования луча, соответствующего назначенному ресурсу, согласно моменту времени передачи информации индикации.

[0074] Опционально, назначенный ресурс включает в себя по меньшей мере одно из ресурса канала и ресурса опорного сигнала.

[0075] Опционально, назначенный ресурс включает в себя по меньшей мере одно из следующего:

[0076] PDCCH, физический совместно используемый канал нисходящей линии связи (PDSCH), физический совместно используемый канал восходящей линии связи (PUSCH), физический канал управления восходящей линии связи (PUCCH), физический канал произвольного доступа (PRACH), физический широковещательный канал (РВСН), опорный сигнал информации о состоянии канала (CSI-RS), зондирующий опорный сигнал (SRS), опорный сигнал позиционирования (PRS), опорный сигнал отслеживания (TRS) и блок сигналов синхронизации (SSB).

[0077] Опционально, модуль обработки дополнительно сконфигурирован для:

[0078] определения назначенного ресурса согласно по меньшей мере одному из следующего:

[0079] идентификатору набора ресурсов управления;

[0080] идентификатору пула набора ресурсов управления;

[0081] идентификатору полупостоянного PDSCH;

[0082] идентификатору ресурса, соответствующего PUCCH;

[0083] идентификатору PUSCH без сконфигурированного гранта;

[0084] идентификатору ресурса PRACH;

[0085] индексу SSB;

[0086] идентификатору ресурса опорного сигнала;

[0087] идентификатору набора ресурсов опорного сигнала.

[0088] Опционально, модуль обработки специально сконфигурирован для:

[0089] определения времени использования луча, соответствующего назначенному ресурсу, согласно моменту времени передачи информации индикации и назначенному временному интервалу.

[0090] Опционально, модуль обработки дополнительно сконфигурирован для:

[0091] определения назначенного временного интервала.

[0092] Опционально, модуль обработки дополнительно специально сконфигурирован для:

[0093] в ответ на то, что DCI дополнительно сконфигурирована для указания первой информации о ресурсах PDSCH и/или PUSCH на второй несущей и второй информации о ресурсах PUCCH для передачи информации индикации, определения назначенного временного интервала согласно по меньшей мере одному из следующего: первой информации о ресурсах, второй информации о ресурсах и третьей информации о ресурсах PDCCH на первой несущей.

[0094] Опционально, модуль обработки дополнительно специально сконфигурирован для:

[0095] определения назначенного временного интервала согласно разносу поднесущих (SCS) в первой информации о ресурсах и/или SCS во второй информации о ресурсах.

[0096] Опционально, модуль обработки дополнительно специально сконфигурирован для:

[0097] в ответ на то, что SCS в третьей информации о ресурсах больше или равен SCS в первой информации о ресурсах, определения назначенного временного интервала согласно SCS в первой информации о ресурсах;

[0098] и/или

[0099] в ответ на то, что SCS в третьей информации о ресурсах больше или равен SCS в первой информации о ресурсах, определение назначенного временного интервала согласно SCS во второй информации о ресурсах;

[00100] и/или

[00101] в ответ на то, что SCS в третьей информации о ресурсах больше или равен SCS во второй информации о ресурсах, определения назначенного временного интервал согласно SCS в первой информации о ресурсах;

[00102] и/или

[00103] в ответ на то, что SCS в третьей информации о ресурсах больше или равен SCS во второй информации о ресурсах, определения назначенного временного интервала согласно SCS во второй информации о ресурсах.

[00104] Опционально, модуль обработки дополнительно специально сконфигурирован для:

[00105] определения первой части времени в назначенном временном интервале согласно SCS в первой информации о ресурсах и/или SCS во второй информации о ресурсах.

[00106] Опционально, модуль обработки дополнительно специально сконфигурирован для:

[00107] в ответ на то, что SCS в третьей информации о ресурсах меньше, чем SCS в первой информации о ресурсах, определения первой части времени в назначенном временном интервале согласно SCS в первой информации о ресурсах;

[00108] и/или

[00109] в ответ на то, что SCS в третьей информации о ресурсах меньше, чем SCS в первой информации о ресурсах, определения первой части времени в назначенном временном интервале согласно SCS во второй информации о ресурсах;

[00110] и/или

[00111] в ответ на то, что SCS в третьей информации о ресурсах меньше, чем SCS во второй информации о ресурсах, определения первой части времени в назначенном временном интервале согласно SCS в первой информации о ресурсах;

[00112] и/или

[00113] в ответ на то, что SCS в третьей информации о ресурсах меньше, чем SCS во второй информации о ресурсах, определения первой части времени в назначенном временном интервале согласно SCS во второй информации о ресурсах.

[00114] Опционально, модуль обработки дополнительно специально сконфигурирован для:

[00115] определения второй части времени в назначенном временном интервале.

[00116] Опционально, модуль обработки дополнительно специально сконфигурирован для:

[00117] определения второй части времени в назначенном временном интервале согласно SCS в первой информации о ресурсах и/или SCS в третьей информации о ресурсах;

[00118] и/или

[00119] определения второй части времени в назначенном временном интервале согласно SCS во второй информации о ресурсах и/или SCS в третьей информации о ресурсах.

[00120] Опционально, вторая часть времени прямо пропорциональна SCS в первой информации о ресурсах и обратно пропорциональна SCS в третьей информации о ресурсах; [00121] и/или

[00122] вторая часть времени прямо пропорциональна SCS во второй информации о ресурсах и обратно пропорциональна SCS в третьей информации о ресурсах.

[00123] Опционально, модуль обработки дополнительно специально сконфигурирован для:

[00124] в ответ на то, что DCI дополнительно сконфигурирована для указания второй информации о ресурсах PUCCH для передачи информации индикации, определения назначенного временного интервала согласно второй информации о ресурсах и/или третьей информации о ресурсах PDCCH на первой несущей.

[00125] Опционально, модуль обработки дополнительно специально сконфигурирован для:

[00126] в ответ на то, что SCS в третьей информации о ресурсах больше или равен SCS во второй информации о ресурсах, определения назначенного временного интервала согласно SCS во второй информации о ресурсах и/или SCS в третьей информации о ресурсах.

[00127] Опционально, модуль обработки дополнительно специально сконфигурирован для:

[00128] в ответ на то, что SCS в третьей информации о ресурсах меньше, чем SCS во второй информации о ресурсах, определения первой части времени в назначенном временном интервале согласно SCS во второй информации о ресурсах и/или SCS в третьей информации о ресурсах.

[00129] Опционально, модуль обработки дополнительно сконфигурирован для:

[00130] определения второй части времени в назначенном временном интервале согласно SCS во второй информации о ресурсах и SCS в третьей информации о ресурсах.

[00131] Опционально, вторая часть времени прямо пропорциональна SCS во второй информации о ресурсах и обратно пропорциональна SCS в третьей информации о ресурсах.

[00132] Опционально, первая несущая и вторая несущая соответствуют различным обслуживающим сотам оконечного устройства;

[00133] или

[00134] первая несущая соответствует обслуживающей соте оконечного устройства, а вторая несущая соответствует не обслуживающей соте оконечного устройства; [00135] или

[00136] первая несущая соответствует не обслуживающей соте оконечного устройства, а вторая несущая соответствует обслуживающей соте оконечного устройства.

[00137] Согласно третьему аспекту, вариант осуществления настоящего изобретения предлагает устройство связи. Устройство связи содержит процессор. Процессор сконфигурирован для выполнения при вызове компьютерной программы в память способа, описанного в первом аспекте.

[00138] Согласно четвертому аспекту, вариант осуществления настоящего изобретения предлагает устройство связи. Устройство связи включает в себя процессор и память, в которой хранится компьютерная программа. Когда компьютерная программа выполняется процессором, реализуется способ, описанный в первом аспекте.

[00139] Согласно пятому аспекту, вариант осуществления настоящего изобретения предлагает устройство связи. Устройство содержит процессор и схему интерфейса. Схема интерфейса сконфигурирована для приема кодовых команд и передачи кодовых команд в процессор. Процессор сконфигурирован для выполнения кодовых команд для выполнения способа, как описано в первом аспекте.

[00140] Согласно шестому аспекту, вариант осуществления настоящего изобретения предлагает систему для определения времени использования луча, указанного с помощью другой несущей. Система содержит устройство связи, описанное во втором аспекте, или система содержит устройство связи, описанное в третьем аспекте, или система содержит устройство связи, описанное в четвертом аспекте, или система содержит устройство связи, описанное в пятом аспекте.

[00141] Согласно седьмому аспекту, вариант осуществления настоящего изобретения предлагает машиночитаемый носитель данных. Носитель данных сконфигурирован для хранения команд, выполняемых оконечным устройством, как описано выше. Когда команды выполняются, реализуется способ, описанный в первом аспекте.

[00142] Согласно восьмому аспекту настоящее изобретение дополнительно предлагает компьютерный программный продукт, содержащий компьютерную программу. Компьютерная программа сконфигурирована для выполнения на компьютере, заставляя компьютер выполнять способ, описанный в первом аспекте.

[00143] Согласно девятому аспекту, настоящее изобретение предлагает систему на интегральной схеме и интегральную схему. Система на интегральной схеме содержит по меньшей мере один процессор и интерфейс для поддержки оконечного устройства для реализации функций, относящихся к первому аспекту, таких как определение или обработка по меньшей мере одного из данных и информации, относящихся к вышеуказанному способу. В возможном исполнении система на интегральной схеме дополнительно содержит память, сконфигурированную для хранения компьютерной программы и данных, необходимых для оконечного устройства. Система на интегральной схеме может состоять из интегральных схем или может включать в себя интегральную схему и другие дискретные устройства.

[00144] Согласно десятому аспекту, вариант осуществления настоящего изобретения предлагает компьютерную программу, которая при работе на компьютере заставляет компьютер реализовывать способ, как описано в первом аспекте.

Краткое описание чертежей

[00145] Чтобы более наглядно проиллюстрировать технические решения в вариантах осуществления настоящего изобретения или уровень техники, ниже будут описаны сопроводительные чертежи, необходимые для описания вариантов осуществления настоящего изобретения или уровня техники.

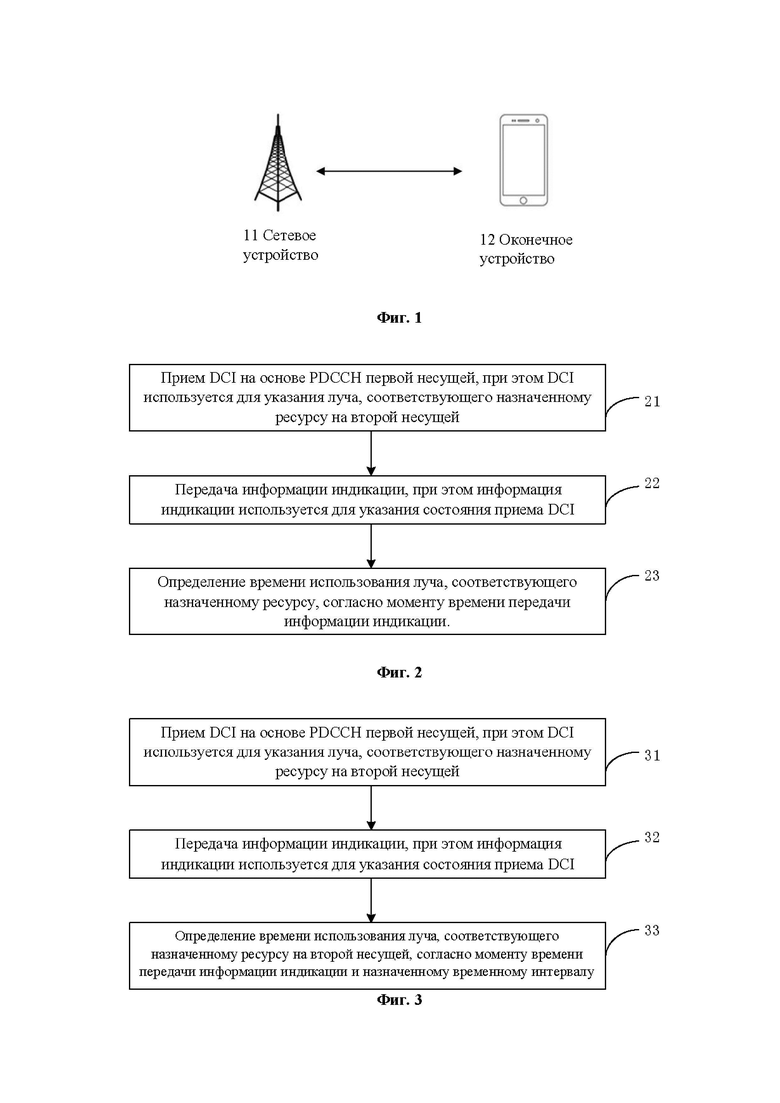

[00146] На фиг. 1 представлена структурная схема, иллюстрирующая архитектуру системы связи, предлагаемую в варианте осуществления настоящего изобретения.

[00147] На фиг. 2 представлена блок-схема последовательности операций, иллюстрирующая способ определения времени использования луча, указанного с помощью другой несущей, в соответствии с одним из вариантов осуществления настоящего изобретения.

[00148] На фиг. 3 представлена блок-схема последовательности операций, иллюстрирующая способ определения времени использования луча, указанного с помощью другой несущей, в соответствии с другим вариантом осуществления настоящего изобретения.

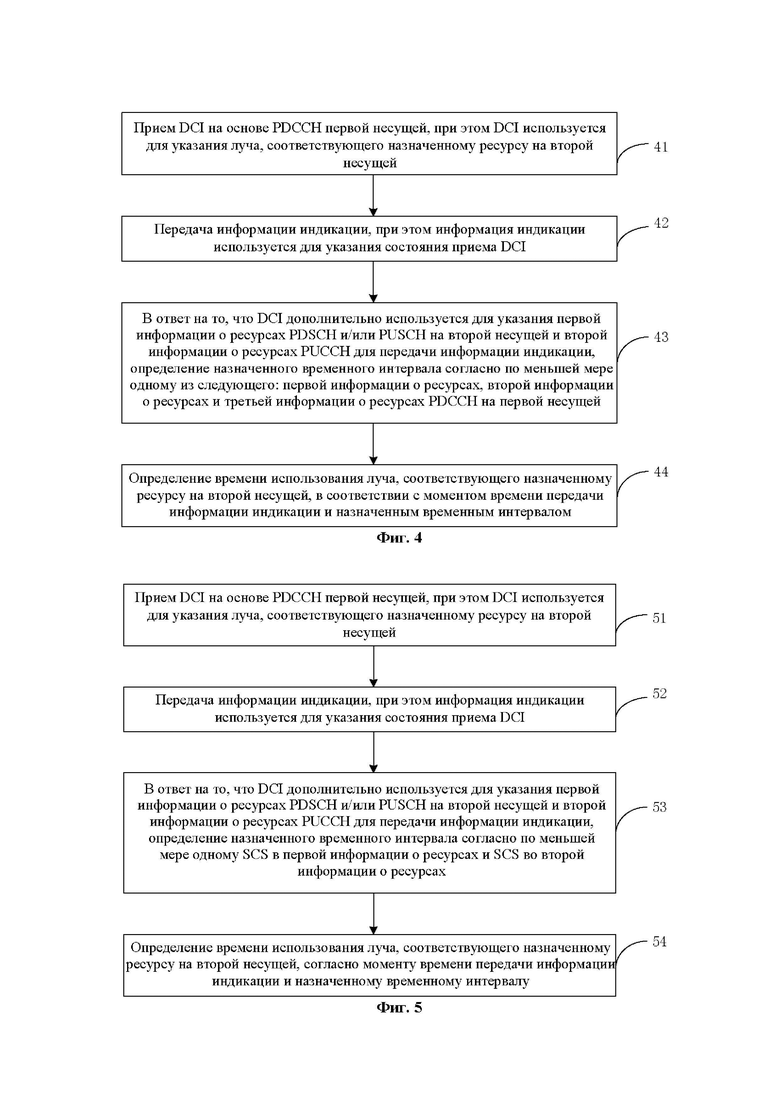

[00149] На фиг. 4 представлена блок-схема последовательности операций, иллюстрирующая способ определения времени использования луча, указанного с помощью другой несущей, в соответствии с еще одним вариантом осуществления настоящего изобретения.

[00150] На фиг. 5 представлена блок-схема последовательности операций, иллюстрирующая способ определения времени использования луча, указанного с помощью другой несущей, в соответствии с еще одним вариантом осуществления настоящего изобретения.

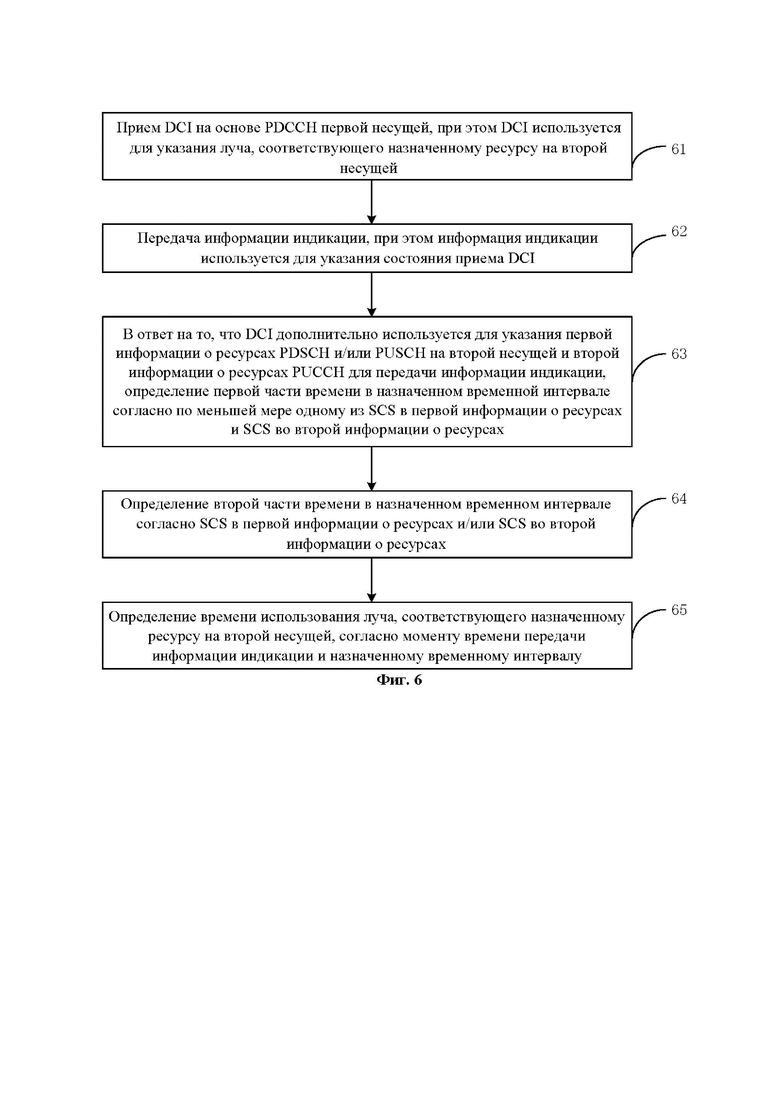

[00151] На фиг. 6 представлена блок-схема последовательности операций, иллюстрирующая способ назначения ресурсов временной области в соответствии с вариантом осуществления настоящего изобретения.

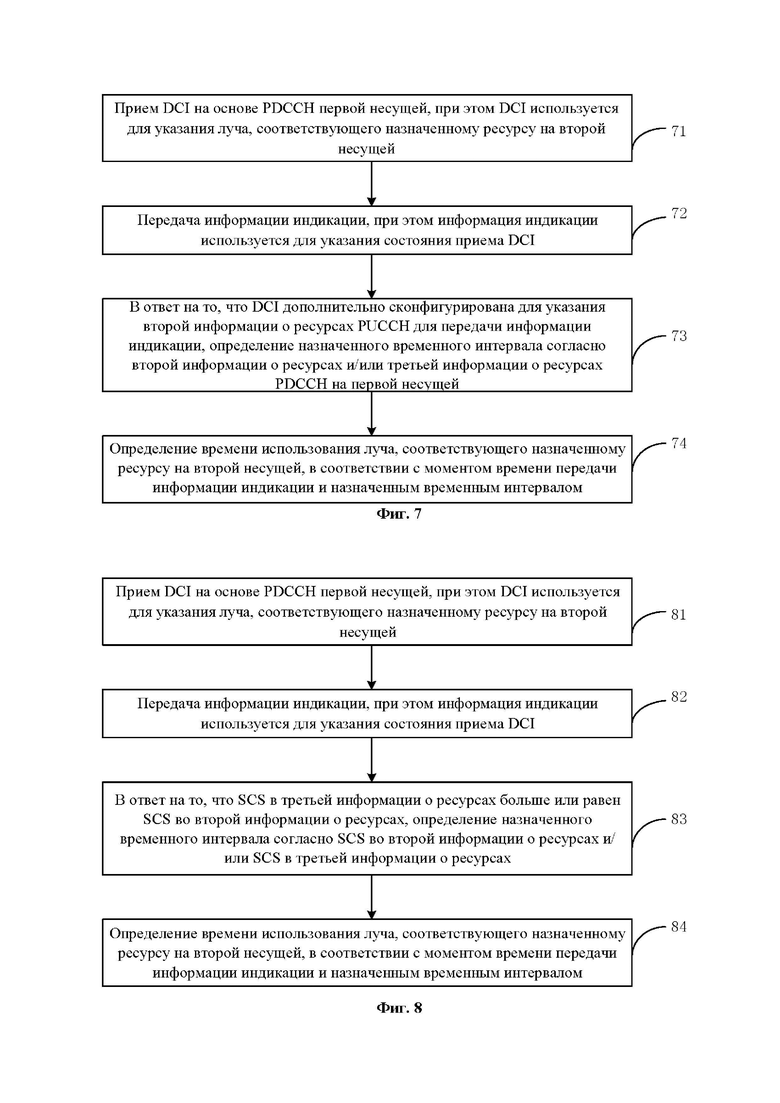

[00152] На фиг. 7 представлена блок-схема последовательности операций, иллюстрирующая способ определения времени использования луча, указанного с помощью другой несущей, в соответствии с еще одним вариантом осуществления настоящего изобретения.

[00153] На фиг. 8 представлена блок-схема последовательности операций, иллюстрирующая способ определения времени использования луча, указанного с помощью другой несущей, в соответствии с еще одним вариантом осуществления настоящего изобретения.

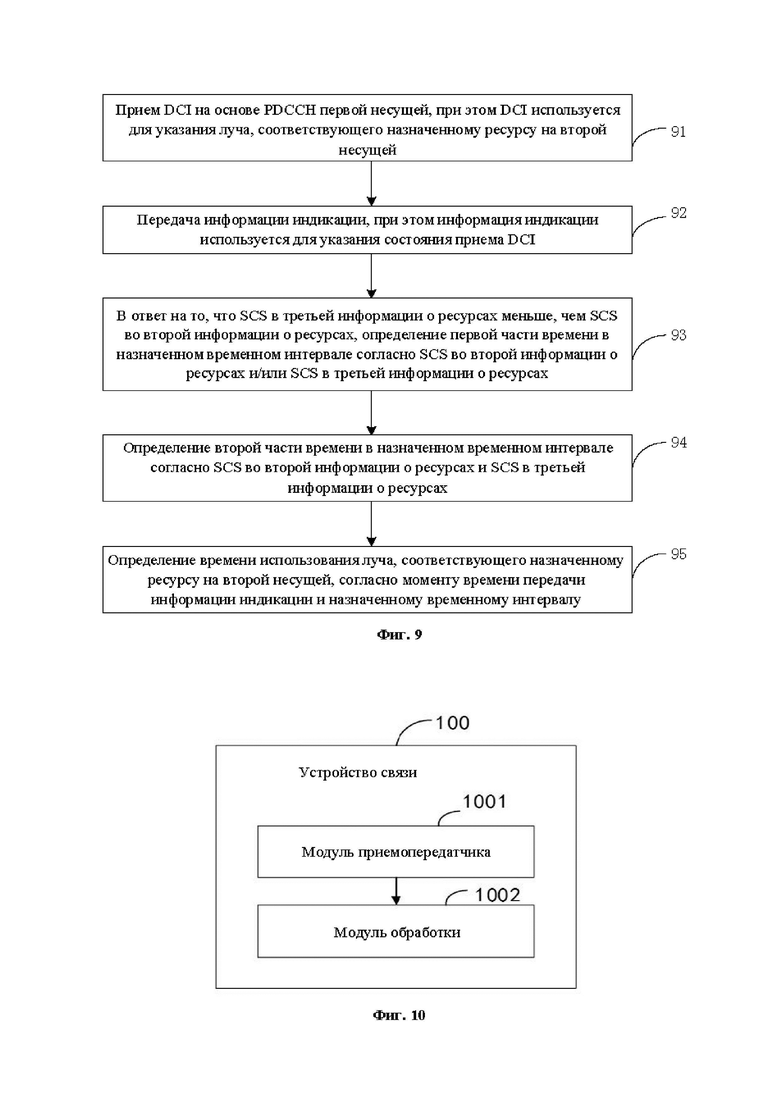

[00154] На фиг. 9 представлена блок-схема последовательности операций, иллюстрирующая способ определения времени использования луча, указанного с помощью другой несущей, в соответствии с еще одним вариантом осуществления настоящего изобретения.

[00155] На фиг. 10 представлена блок-схема, иллюстрирующая устройство связи согласно варианту осуществления настоящего изобретения.

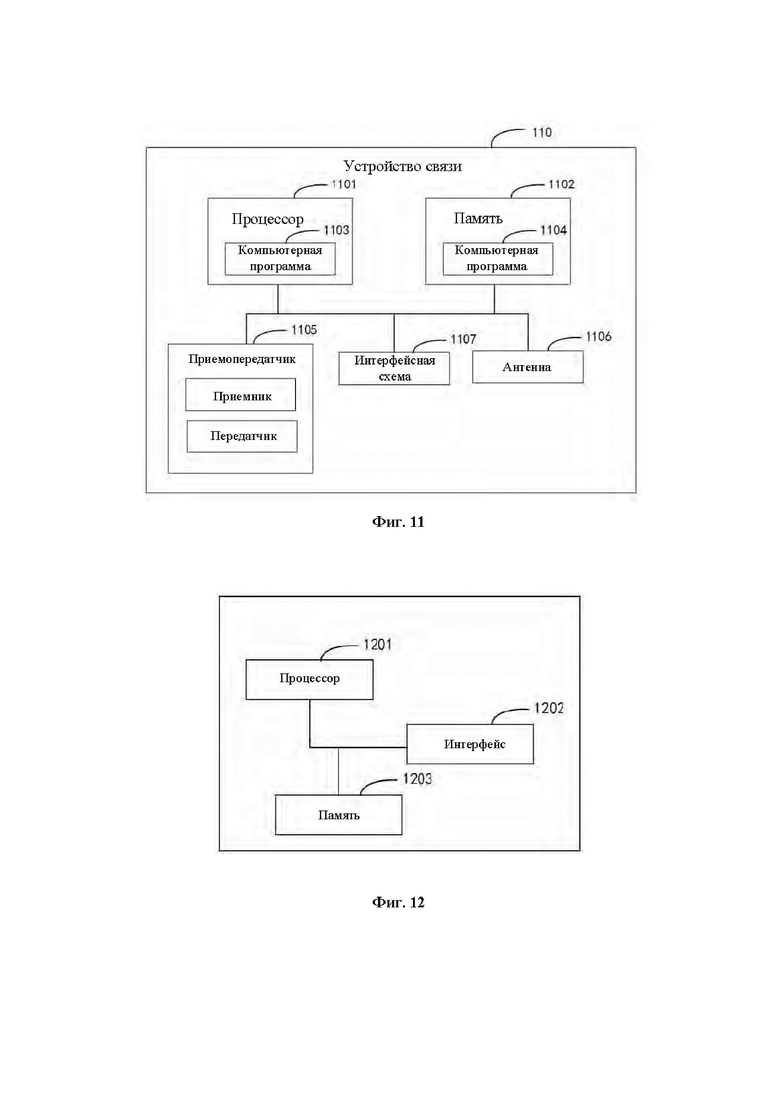

[00156] На фиг. 11 представлена блок-схема, иллюстрирующая устройство связи согласно другому варианту осуществления настоящего изобретения.

[00157] На фиг. 12 представлена блок-схема схема, иллюстрирующая интегральную схему согласно варианту осуществления настоящего изобретения.

Подробное описание

[00158] Для облегчения понимания сначала вводятся термины, относящиеся к настоящему изобретению.

[00159] 1. Физический канал управления нисходящей линии связи (PDCCH)

[00160] PDCCH может использоваться для переноса информации планирования и другой информации управления и может, в частности, включать в себя формат передачи, распределение ресурсов восходящей и нисходящей линий связи, разрешение планирования восходящей линии связи, управление мощностью и информацию повторной передачи.

[00161] 2. Физический канал управления восходящей линии связи (PUCCH)

[00162] PUCCH может использоваться оконечным устройством для передачи на сетевое устройство информации, связанной с управлением восходящей линией связи, такой как запросы планирования (Scheduling Request, SR), запросы гибридного автоматического запроса на повторную передачу (Hybrid Automatic Repeat reQuest, HARQ), информация о состоянии канала (Channel Status Information, С SI) и т.п.

[00163] 3. Физический совместно используемый канал восходящей линии связи (PUSCH)

[00164] PUSCH, как основной канал передачи данных восходящей линии связи для физического уровня, может использоваться для передачи данных восходящей линии связи и может переносить информацию управления, информацию о пользовательских услугах, информацию о широковещательных услугах и т.п.

[00165] 4. Физический совместно используемый канал нисходящей линии связи (PDSCH) может использоваться для передачи данных нисходящей линии связи.

[00166] Чтобы лучше понять способ определения времени использования луча, указанного с помощью другой несущей, предложенный в варианте осуществления настоящего изобретения, сначала ниже будет описана система связи, применимая в варианте осуществления настоящего изобретения.

[00167] Обратимся к фиг. 1, которая представляет структурную схему, иллюстрирующую архитектуру системы 10 связи, предложенной в варианте осуществления настоящего изобретения. Система связи может содержать, помимо прочего, сетевое устройство 11 и оконечное устройство 12. Количества и формы устройств, показанные на фиг. 1, используются только для примера и не представляют собой ограничения вариантов осуществления настоящего изобретения. В практических применениях система может содержать два или более сетевых устройств 11 или два или более оконечных устройств 12. Система 10 связи, показанная на фиг. 1, в качестве примера содержит одно сетевое устройство 11 и одно оконечное устройство 12.

[00168] Следует отметить, что технические решения вариантов осуществления настоящего изобретения могут быть применены к различным системам связи, например, к системе долгосрочного развития (Long Term Evolution, LTE), системе мобильной связи 5-го поколения (5th Generation, 5G), системе "Новое радио" 5G (New Radio, NR) или другим будущим новым системам мобильной связи и т.д.

[00169] Сетевое устройство 11 в вариантах осуществления настоящего изобретения является объектом на стороне сети для передачи или приема сигналов. Например, сетевое устройство 11 может быть усовершенствованным узлом В (evolved NodeB, eNB), точкой приема-передачи (Transmission Reception Point, TRP), узлом В следующего поколения (Next-Generation Node В, gNodeB, gNB) в системе NR, базовыми станциями в других будущих системах мобильной связи или узлом доступа в системах связи "беспроводная точность" (Wireless Fidelity, Wi-Fi). Варианты осуществления настоящего изобретения не ограничивают конкретную технологию и конкретную форму устройства, принятые сетевым устройством. Сетевое устройство 11, предлагаемое вариантами осуществления настоящего изобретения, может состоять из центрального блока (Central Unit, CU) и распределенного блока (Distributed Unit, DU). CU также может называться блоком управления (Control Unit, CU). Структура CU-DU, может быть принята для разделения уровней протокола сетевого устройства, такого как базовая станция. Функции некоторых уровней протокола могут централизованно управляться CU, а функции части или всех остальных уровней протокола могут быть распределены среди DU, которые централизованно управляются CU.

[00170] Оконечное устройство 12 в вариантах осуществления настоящего изобретения представляет собой физическое устройство для приема или передачи сигналов на стороне пользователя, такое как мобильный телефон. Оконечное устройство также может называться терминалом, пользовательским оборудованием (User Equipment, UE), мобильной станцией (Mobile Station, MS), мобильным терминалом (Mobile Terminal, MT) и т.п.Оконечным устройством может быть транспортное средство с функцией связи, интеллектуальное транспортное средство, мобильный телефон, носимое устройство, планшетный компьютер (Pad), компьютер с функцией беспроводного приемопередатчика, терминал виртуальной реальности (Virtual Reality, VR), терминал дополненной реальности (Augmented Reality, AR), беспроводной терминал для промышленного управления, беспроводной терминал в беспилотном вождении, беспроводной терминал в удаленной медицинской хирургии, беспроводное терминал в интеллектуальной сети, беспроводной терминал в транспортной безопасности, беспроводной терминал в "умном городе", беспроводной терминал в "умном доме" и т.п. Варианты осуществления настоящего изобретения не ограничивают конкретную технологию и конкретную форму устройства, принимаемую оконечным устройством.

[00171] Понятно, что система связи, описанная в вариантах осуществления настоящего изобретения, предназначена для обеспечения более четкого объяснения технического решения вариантов осуществления настоящего изобретения и не создает ограничений на технические решения, предложенные в вариантах осуществления настоящего изобретения. Как известно специалистам в данной области техники, с развитием архитектуры системы и появлением новых бизнес-сценариев техническое решение, предложенное в вариантах осуществления настоящего изобретения, также применимо к аналогичной технической проблеме.

[00172] Способ и устройство для определения времени использования луча, указанного с помощью другой несущей, предлагаемые настоящим изобретением, будут подробно описаны ниже со ссылкой на прилагаемые чертежи.

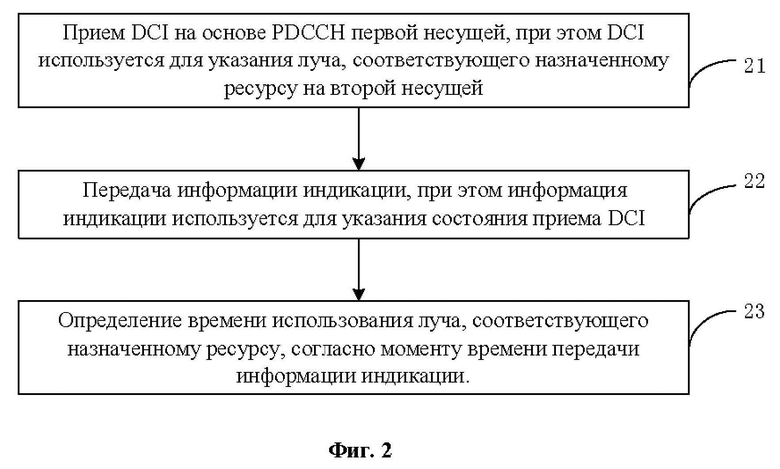

[00173] Фиг. 2 представляет собой блок-схему последовательности операций, иллюстрирующую способ определения времени использования луча, указанного с помощью другой несущей, согласно варианту осуществления настоящего изобретения. Способ может выполняться оконечным устройством. Как показано на фиг. 2, способ может включать в себя, помимо прочего, следующие шаги:

[00174] На шаге 21 DCI принимается на основе PDCCH первой несущей, при этом DCI используется для указания луча, соответствующего назначенному ресурсу на второй несущей.

[00175] Опционально, назначенный ресурс может включать в себя по меньшей мере один из ресурсов канала и ресурсов опорного сигнала.

[00176] Опционально, ресурс канала включает в себя по меньшей мере одно из следующего: PDCCH, PDSCH, PUSCH, PUCCH, физический канал произвольного доступа (PRACH), физический широковещательный канал (РВСН).

[00177] Опционально, ресурс опорного сигнала может включать в себя по меньшей мере одно из следующего: опорный сигнал информации о состоянии канала (CSI-RS), зондирующий опорный сигнал (SRS), опорный сигнал позиционирования (PRS), опорный сигнал отслеживания (TRS) и блок сигналов синхронизации (SSB).

[00178] Следует понимать, что назначенный ресурс может включать в себя один или более из вышеперечисленных. Например, назначенный ресурс может включать в себя PDCCH или может также включать в себя PDCCH и PDSCH, или может также включать в себя PDCCH, PDSCH и PUSCH, или может также включать в себя PDCCH, PDSCH, PUSCH, CSI-R, PRS, SSB и т.д., которые не будут ограничены настоящим изобретением.

[00179] Опционально, назначенный ресурс может быть определен согласно по меньшей мере одному из следующего: идентификатору набора ресурсов управления; идентификатору пула набора ресурсов управления; идентификатору полупостоянного PDSCH; идентификатору ресурса, соответствующего PUCCH; идентификатору PUSCH без сконфигурированного гранта; идентификатору ресурса PRACH; индексу SSB; идентификатору ресурса опорного сигнала; идентификатору набора ресурсов опорного сигнала.

[00180] Например, назначенный ресурс может быть определен согласно идентификатору набора ресурсов управления. То есть назначенный ресурс может включать в себя по меньшей мере одно из следующего: PDCCH, переданный посредством набора ресурсов управления, соответствующего идентификатору набора ресурсов управления; PDSCH, запланированного посредством PDCCH, переданного посредством набора ресурсов, соответствующего идентификатору набора ресурсов управления; PUSCH, запланированный посредством PDCCH, переданного посредством набора ресурсов управления, соответствующего идентификатору набора ресурсов; PUCCH, запланированный посредством PDCCH, переданного посредством набора ресурсов управления, соответствующего идентификатору набора ресурсов управления; опорного сигнала, запланированного посредством PDCCH, переданного посредством набора ресурсов управления, соответствующего идентификатору набора ресурсов управления. Опорный сигнал может включать в себя любой по меньшей мере один опорный сигнал, описанный в вариантах осуществления настоящего изобретения, который не будет ограничен настоящим изобретением.

[00181] В другом примере назначенный ресурс может быть определен согласно идентификатору пула набора ресурсов управления. То есть назначенный ресурс может включать в себя по меньшей мере одно из следующего: PDCCH, переданный по меньшей мере одним набором ресурсов управления по меньшей мере в одном наборе ресурсов управления, соответствующего идентификатору пула набора ресурсов управления; PDSCH, запланированный посредством PDCCH, переданного по меньшей мере одним набором ресурсов управления по меньшей мере в одном наборе ресурсов управления, соответствующем идентификатору пула набора ресурсов управления; PUSCH, запланированный посредством PDCCH, переданного по меньшей мере одним набором ресурсов управления по меньшей мере в одном наборе ресурсов управления, соответствующем идентификатору пула набора ресурсов управления; PUCCH, запланированный посредством PDCCH, переданного по меньшей мере одним набором ресурсов управления по меньшей мере в одном наборе ресурсов управления, соответствующем идентификатору пула набора ресурсов управления; опорный сигнал, запланированный посредством PDCCH, переданного по меньшей мере одним набором ресурсов управления по меньшей мере в одном наборе ресурсов управления, соответствующем идентификатору пула набора ресурсов управления. Опорный сигнал может включать в себя любой по меньшей мере один опорный сигнал, описанный в вариантах осуществления настоящего изобретения, который не будет ограничен настоящим изобретением.

[00182] Стиль или форма представления каждого идентификатора могут быть предварительно согласованы. Например, идентификаторы набора ресурсов управления (Control Resource Set, CORESET) для передачи каналов PDCCH могут включать в себя PDCCH CORESET#l, PDCCH CORESET#2 и т.д., что не будет ограничено в настоящем изобретении.

[00183] Кроме того, ресурсами опорного сигнала могут быть CSI-RS или SRS, или PRS, или TRS, или SSB и т.д., что не будет ограничено в настоящем изобретении.

[00184] Следует понимать, что ресурс опорного сигнала может включать в себя один или несколько из вышеперечисленных, что не будет ограничено в настоящем изобретении.

[00185] Например, ресурсом опорного сигнала может быть CSI-RS, который может использоваться для измерения и получения информации о состоянии канала или может также использоваться для измерения луча, или может также использоваться для оценки потерь в тракте и т.д., что не будет ограничено в настоящем изобретении.

[00186] Кроме того, SRS может быть использован для измерения и получения информации о состоянии канала на основе кодовой книги или также может быть использован для измерения и получения информации о состоянии канала без кодовой книги, или может быть использован для измерения луча, или также может быть использован для переключения антенны, или также может быть использован для измерения с целью позиционирования и т.п., что не будет ограничено в настоящем изобретении.

[00187] Следует понимать, что набор ресурсов опорного сигнала может включать в себя один или несколько ресурсов опорного сигнала, которые не будут ограничены в настоящем изобретении.

[00188] На шаге 22 передается информация индикации. Информация индикации используется для указания состояния приема DCI.

[00189] Может быть множество состояний приема DCI. Например, состояние приема DCI может быть правильным приемом или может быть неправильным приемом и т.д., что не будет ограничено в настоящем изобретении.

[00190] Опционально, информация индикации может быть подтверждением приема данных гибридного автоматического запроса на повторную передачу (Hybrid Automatic Repeat reQuest ACKnowledgment, HARQ ACK) или может также быть отрицательным подтверждением приема данных гибридного автоматического запроса на повторную передачу (Hybrid Automatic Repeat reQuest Non-ACKnowledgment, HARQ NACK) или также может быть любой информацией индикации, которая может указывать состояние приема DCI для сетевого устройства и т.д., что не будет ограничено в настоящем изобретении.

[00191] На шаге 23 время использования луча, соответствующего назначенному ресурсу, определяется согласно моменту времени передачи информации индикации.

[00192] Опционально, протокольное соглашение или конфигурация сетевого устройства может заключаться в том, что назначенный ресурс на второй несущей может использовать луч, указанный в DCI, в течение Т секунд после того, как была передана информация индикации. Например, когда момент времени передачи информации индикации приходится на момент времени t, оконечное устройство может определить время использования луча, соответствующего назначенному ресурсу, как момент времени t+T на основе протокольного соглашения или конфигурации сетевого устройства. Настоящее изобретение не будет налагать каких-либо ограничений по этому вопросу.

[00193] При реализации варианта осуществления настоящего изобретения оконечное устройство может принимать DCI на основе PDCCH первой несущей, чтобы получить луч, соответствующий назначенному ресурсу на второй несущей. Затем оконечное устройство может передать на сетевое устройство информацию индикации для указания состояния приема DCI. Затем оконечное устройство может определить время использования луча, соответствующего назначенному ресурсу, согласно моменту времени передачи информации индикации. Таким образом, оконечное устройство и сетевое устройство могут поддерживать согласованное понимание времени использования луча, указанного с помощью другой несущей, обеспечивая согласованность луча, уменьшая влияние на передачу данных и улучшая характеристику передачи на основе лучей.

[00194] Обратимся к фиг. 3, которая представляет собой блок-схему последовательности операций, иллюстрирующую способ определения времени использования луча, указанного с помощью другой несущей. Как показано на фиг. 3, способ может включать в себя, помимо прочего, следующие шаги:

[00195] На шаге 31 DCI принимается на основе PDCCH первой несущей, при этом DCI используется для указания луча, соответствующего назначенному ресурсу на второй несущей.

[00196] Опционально, в настоящем изобретении первая несущая и вторая несущая могут соответствовать разным обслуживающим сотам оконечного устройства.

[00197] Опционально, первая несущая может соответствовать обслуживающей соте оконечного устройства, а вторая несущая может соответствовать не обслуживающей соте или скоординированной соте оконечного устройства.

[00198] Опционально, первая несущая может соответствовать не обслуживающей соте оконечного устройства, а вторая несущая может соответствовать обслуживающей соте оконечного устройства.

[00199] Следует отметить, что относительно конкретного содержания назначенного ресурса и способа его определения можно обратиться к описаниям других вариантов осуществления в настоящем изобретении, которые не будут повторяться здесь.

[00200] На шаге 32 передается информация индикации. Информация индикации используется для указания состояния приема DCI.

[00201] Следует отметить, что относительно конкретного содержания и реализации шагов 31 и 32 можно обратиться к описаниям других вариантов осуществления настоящего изобретения, которые не будут повторяться здесь.

[00202] На шаге 33 время использования луча, соответствующего назначенному ресурсу на второй несущей, определяется согласно моменту времени передачи информации индикации и назначенному временному интервалу.

[00203] Назначенный временной интервал может быть сконфигурирован посредством протокольного соглашения, конфигурации сетевого устройства или определен оконечным устройством и т.д., что не будет ограничено в настоящем изобретении.

[00204] Например, когда назначенный временной интервал равен К, а момент времени передачи информации индикации приходится на момент времени t, оконечное устройство может определить, что время использования луча, соответствующего назначенному ресурсу, равно t+K и т.д. Настоящее изобретение не ограничивает это.

[00205] При реализации варианта осуществления настоящего изобретения оконечное устройство может принимать DCI на основе PDCCH первой несущей, чтобы получить луч, соответствующий назначенному ресурсу на второй несущей. Затем оконечное устройство может передать на сетевое устройство информацию индикации для указания состояния приема DCI. Затем оконечное устройство может определить время использования луча, соответствующего назначенному ресурсу, согласно моменту времени передачи информации индикации. Таким образом, оконечное устройство и сетевое устройство могут поддерживать согласованное понимание времени использования луча, указанного с помощью другой несущей, обеспечивая согласованность луча, уменьшая влияние на передачу данных и улучшая характеристику передачи на основе лучей.

[00206] Обратимся к фиг. 4, которая представляет собой блок-схему последовательности операций, иллюстрирующую способ определения времени использования луча, указанного с помощью другой несущей, согласно варианту осуществления настоящего изобретения. Способ может быть реализован оконечным устройством. Как показано на фиг. 4, способ может включать, помимо прочего, следующие шаги:

[00207] На шаге 41 DCI принимается на основе PDCCH первой несущей. DCI используется для указания луча, соответствующего назначенному ресурсу на второй несущей.

[00208] Следует отметить, что относительно конкретного содержания назначенного ресурса и способа его определения можно обратиться к описаниям других вариантов осуществления в настоящем изобретении, которые не будут повторяться здесь.

[00209] На шаге 42 передается информация индикации. Информация индикации используется для указания состояния приема DCI.

[00210] Следует отметить, что относительно конкретного содержания и реализации шагов 41 и 42 можно обратиться к описаниям других вариантов осуществления настоящего изобретения, которые не будут повторяться здесь.

[00211] На шаге 43 в ответ на то, что DCI дополнительно используется для указания первой информации о ресурсах PDSCH и/или PUSCH на второй несущей и второй информации о ресурсах PUCCH для передачи информации индикации, назначенный временной интервал определяется согласно по меньшей мере одного из следующего: первой информации о ресурсах, второй информации о ресурсах и третьей информации о ресурсах PDCCH на первой несущей.

[00212] Опционально, назначенный временной интервал может быть определен согласно разносу поднесущих (SCS) в первой информации о ресурсах PDSCH на второй несущей. Разнос поднесущих (SCS) может составлять 15, 30, 60, 120, 240 кГц и т.д., что не ограничивается в настоящем изобретении.

[00213] Например, в протокольном соглашении или конфигурации сетевого устройства, когда SCS в первой информации о ресурсах составляет 15 кГц, соответствующий назначенный временной интервал равен Т1; когда SCS в первой информации о ресурсах составляет 30 кГц, соответствующий назначенный временной интервал равен Т2; когда SCS в первой информации о ресурсах составляет 60 кГц, соответствующий назначенный временной интервал равен ТЗ и т.д. Таким образом, оконечное устройство может определять соответствующий назначенный временной интервал на основе SCS в первой информации о ресурсах. Следовательно, оконечное устройство и сетевое устройство могут поддерживать согласованное понимание назначенного временного интервала, давая гарантию для передачи на основе лучей.

[00214] Опционально, назначенный временной интервал может быть определен согласно первой информации о ресурсах канала PUSCH на второй несущей или назначенный временной интервал также может быть определен согласно первой информации о ресурсах PDSCH и PUSCH на второй несущей. Относительно конкретного содержания и реализация можно обратиться к описаниям других вариантов осуществления в настоящем изобретении, которые не будут повторяться здесь.

[00215] Опционально, назначенный временной интервал также может быть определен согласно SCS во второй информации о ресурсах.

[00216] Например, в протокольном соглашении или конфигурации сетевого устройства, когда SCS во второй информации о ресурсах составляет 15 кГц, соответствующий назначенный временной интервал равен Т4; когда SCS во второй информации о ресурсах составляет 30 кГц, соответствующий назначенный временной интервал равен Т5; когда SCS во второй информации о ресурсах составляет 60 кГц, соответствующий назначенный временной интервал равен Т6 и т.д. Таким образом, оконечное устройство может определять соответствующий назначенный временной интервал согласно SCS во второй информации о ресурсах. Следовательно, оконечное устройство и сетевое устройство могут поддерживать согласованное понимание назначенного временного интервала, давая гарантию для передачи на основе лучей.

[00217] Опционально, назначенный временной интервал может быть определен согласно разносу поднесущих (SCS) в первой информации о ресурсах и SCS во второй информации о ресурсах.

[00218] Например, в протокольном соглашении или конфигурации сетевого устройства, когда SCS в первой информации о ресурсах совпадает с SCS во второй информации о ресурсах, соответствующий назначенный временной интервал равен Т7; когда SCS в первой информации о ресурсах больше, чем SCS во второй информации о ресурсах, соответствующий назначенный временной интервал равен Т8; когда SCS в первой информации о ресурсах меньше, чем SCS во второй информации о ресурсах, соответствующий назначенный временной интервал равен Т9 и т.д. Таким образом, оконечное устройство может определять соответствующий назначенный временной интервал на основе SCS в первой информации о ресурсах и SCS во второй информации о ресурсах. Следовательно, оконечное устройство и сетевое устройство могут поддерживать согласованное понимание назначенного временного интервала, давая гарантию для передачи на основе лучей.

[00219] Следует отметить, что приведенный выше пример является лишь иллюстративным и не может использоваться в качестве ограничения способа определения назначенного временного интервала и других способов в варианте осуществления настоящего изобретения.

[00220] Опционально, назначенный временной интервал также может быть определен на основе информации о третьем ресурсе, относительно конкретного содержания и реализации которой можно обратится к описаниям соответствующих вариантов осуществления в настоящем изобретении, которые не будут повторяться здесь.

[00221] Следует понимать, что назначенный временной интервал может быть определен с использованием одного элемента из вышеизложенного или с использованием большего количества элементов из вышеизложенного, что не ограничивается в настоящем изобретении.

[00222] На шаге 44 время использования луча, соответствующего назначенному ресурсу на второй несущей, определяется в соответствии с моментом времени передачи информации индикации и назначенным временным интервалом.

[00223] Следует отметить, что относительно конкретного содержания и реализации шага 44 можно обратиться к описаниям других вариантов осуществления настоящего изобретения, которые не будут повторяться здесь.

[00224] При реализации варианта осуществления настоящего изобретения оконечное устройство может принимать DCI на основе PDCCH первой несущей, чтобы получить луч, соответствующий назначенному ресурсу на второй несущей. Затем оконечное устройство может передать на сетевое устройство информацию индикации для указания состояния приема DCI. Затем оконечное устройство может сначала определить назначенный временной интервал согласно первой информации о ресурсах, второй информации о ресурсах и третьей информации о ресурсах PDCCH на первой несущей, а затем определить время использования луча, соответствующего назначенному ресурсу, в соответствии с моментом времени передачи информации индикации и назначенным временным интервалом. Таким образом, оконечное устройство и сетевое устройство могут поддерживать согласованное понимание времени использования луча, указанного с помощью другой несущей, обеспечивая согласованность луча, уменьшая влияние на передачу данных и улучшая характеристику передачи на основе лучей.

[00225] Обратимся к фиг. 5, которая представляет собой блок-схему последовательности операций, иллюстрирующую способ определения времени использования луча, указанного с помощью другой несущей, согласно варианту осуществления настоящего изобретения. Способ может быть реализован оконечным устройством. Как показано на фиг. 5, способ может включать, помимо прочего, следующие шаги:

[00226] На шаге 51 DCI принимается на основе PDCCH первой несущей. DCI используется для указания луча, соответствующего назначенному ресурсу на второй несущей.

[00227] Следует отметить, что относительно конкретного содержания назначенного ресурса и способа его определения можно обратиться к описаниям других вариантов осуществления в настоящем изобретении, которые не будут повторяться здесь.

[00228] На шаге 52 передается информация индикации. Информация индикации используется для указания состояния приема DCI.

[00229] Следует отметить, что относительно конкретного содержания и реализации шагов 51 и 52 можно обратиться к описаниям других вариантов осуществления настоящего изобретения, которые не будут повторяться здесь.

[00230] На шаге 53 в ответ на то, что DCI дополнительно используется для указания первой информации о ресурсах PDSCH и/или PUSCH на второй несущей и второй информации о ресурсах PUCCH для передачи информации индикации, назначенный временной интервал определяется согласно по меньшей мере одному из разноса поднесущих (SCS) в первой информации о ресурсах и SCS во второй информации о ресурсах.

[00231] Опционально, в ответ на то, что SCS в третьей информации о ресурсах больше или равен SCS в первой информации о ресурсах, назначенный временной интервал определяется согласно SCS в первой информации о ресурсах.

[00232] Понятно, что в случае, когда SCS в третьей информации о ресурсах больше или равен SCS в первой информации о ресурсах, это означает, что SCS в третьей информации о ресурсах не меньше, чем SCS в первой информации о ресурсах.

[00233] Например, в протокольном соглашении или конфигурации сетевого устройства, в случае, когда SCS в третьей информации о ресурсах больше или равен SCS в первой информации о ресурсах, назначенный временной интервал относится к SCS в первой информации о ресурсах. Например, назначенный временной интервал включает в себя N символов, когда SCS в первой информации о ресурсах составляет 15 кГц; соответствующий назначенный временной интервал представляет собой промежуток времени, занимаемый N символами в случае, когда SCS составляет 15 кГц; а когда SCS в первой информации о ресурсах составляет 30 кГц, соответствующий назначенный временной интервал представляет собой промежуток времени, занимаемый N символами в случае, когда SCS составляет 30 кГц.

[00234] Опционально, в протокольном соглашении или конфигурации сетевого устройства соответствие между SCS в первой информации о ресурсах и назначенным временным интервалом может быть предусмотрено в случае, когда SCS в третьей информации о ресурсах больше или равен SCS в первой информации о ресурсах.

[00235] Таким образом, в случае, когда SCS в третьей информации о ресурсах больше или равен SCS в первой информации о ресурсах, оконечное устройство может определить соответствующий назначенный временной интервал согласно SCS в первой информации о ресурсах. Следовательно, оконечное устройство и сетевое устройство могут поддерживать согласованное понимание назначенного временного интервала, давая гарантию передачи на основе лучей.

[00236] Опционально, в ответ на то, что SCS в третьей информации о ресурсах больше или равен SCS в первой информации о ресурсах, назначенный временной интервал определяется согласно SCS во второй информации о ресурсах.

[00237] Например, в протокольном соглашении или конфигурации сетевого устройства, в случае, когда SCS в третьей информации о ресурсах больше или равен SCS в первой информации о ресурсах, назначенный временной интервал относится к SCS во второй информации о ресурсах. Например, назначенный временной интервал включает в себя N символов, когда SCS во второй информации о ресурсах составляет 15 кГц; соответствующий назначенный временной интервал представляет собой промежуток времени, занимаемый N символами в случае, когда SCS составляет 15 кГц; а когда SCS во второй информации о ресурсах составляет 30 кГц, соответствующий назначенный временной интервал представляет собой промежуток времени, занимаемый N символами в случае, когда SCS составляет 30 кГц.

[00238] Опционально, в протокольном соглашении или конфигурации сетевого устройства соответствие между SCS во второй информации о ресурсах и назначенным временным интервалом может быть предусмотрено в случае, когда SCS в третьей информации о ресурсах больше или равен SCS в первой информации о ресурсах.

[00239] Таким образом, в случае, когда SCS в третьей информации о ресурсах больше или равен SCS в первой информации о ресурсах, оконечное устройство может определить соответствующий назначенный временной интервал согласно SCS во второй информации о ресурсах. Следовательно, оконечное устройство и сетевое устройство могут поддерживать согласованное понимание назначенного временного интервала, давая гарантию передачи на основе лучей.

[00240] Опционально, в ответ на то, что SCS в третьей информации о ресурсах больше или равен SCS во второй информации о ресурсах, назначенный временной интервал определяется согласно SCS в первой информации о ресурсах.

[00241] Например, в протокольном соглашении или конфигурации сетевого устройства, в случае, когда SCS в третьей информации о ресурсах больше или равен SCS во второй информации о ресурсах, назначенный временной интервал относится к SCS в первой информации о ресурсах. Например, назначенный временной интервал содержит N символов, когда SCS в первой информации о ресурсах составляет 15 кГц; соответствующий назначенный временной интервал представляет собой промежуток времени, занимаемый N символами в случае, когда SCS составляет 15 кГц; а когда SCS в первой информации о ресурсах составляет 30 кГц, соответствующий назначенный временной интервал представляет собой промежуток времени, занимаемый N символами в случае, когда SCS составляет 30 кГц.

[00242] Опционально, в протокольном соглашении или конфигурации сетевого устройства соответствие между SCS в первой информации о ресурсах и назначенным временным интервалом может быть предусмотрено в случае, когда SCS в третьей информации о ресурсах больше или равен SCS во второй информации о ресурсах.

[00243] Таким образом, в случае, когда SCS в третьей информации о ресурсах больше или равен SCS во второй информации о ресурсах, оконечное устройство может определить соответствующий назначенный временной интервал согласно SCS в первой информации о ресурсах. Следовательно, оконечное устройство и сетевое устройство могут поддерживать согласованное понимание назначенного временного интервала, давая гарантию передачи на основе лучей.

[00244] Опционально, в ответ на то, что SCS в третьей информации о ресурсах больше или равен SCS в первой информации о ресурсах, назначенный временной интервал определяется согласно SCS во второй информации о ресурсах.

[00245] Например, в протокольном соглашении или конфигурации сетевого устройства, в случае, когда SCS в третьей информации о ресурсах больше или равен SCS во второй информации о ресурсах, назначенный временной интервал относится к SCS во второй информации о ресурсах. Например, назначенный временной интервал включает в себя N символов, когда SCS во второй информации о ресурсах составляет 15 кГц; соответствующий назначенный временной интервал представляет собой промежуток времени, занимаемый N символами в случае, когда SCS составляет 15 кГц; а когда SCS во второй информации о ресурсах составляет 30 кГц, соответствующий назначенный временной интервал представляет собой промежуток времени, занимаемый N символами в случае, когда SCS составляет 30 кГц.

[00246] Опционально, в протокольном соглашении или конфигурации сетевого устройства соответствие между SCS во второй информации о ресурсах и назначенным временным интервалом может быть предусмотрено в случае, когда SCS в третьей информации о ресурсах больше или равен SCS во второй информации о ресурсах.

[00247] Таким образом, в случае, когда SCS в третьей информации о ресурсах больше или равен SCS во второй информации о ресурсах, оконечное устройство может определить соответствующий назначенный временной интервал на основе SCS во второй информации о ресурсах. Следовательно, оконечное устройство и сетевое устройство могут поддерживать согласованное понимание назначенного временного интервала, давая гарантию передачи на основе лучей.

[00248] Понятно, что назначенный временной интервал может быть определен с использованием одного из вышеуказанных способов или может быть определен с использованием нескольких вышеуказанных способов, которые не будут ограничены в настоящем изобретении.

[00249] На шаге 54 время использования луча, соответствующего назначенному ресурсу на второй несущей, определяется в соответствии с моментом времени передачи информации индикации и назначенным временным интервалом.

[00250] Следует отметить, что относительно конкретного содержания и реализации шага 54 можно обратиться к описаниям других вариантов осуществления настоящего изобретения, которые не будут повторяться здесь.

[00251] При реализации варианта осуществления настоящего изобретения оконечное устройство может принимать DCI на основе PDCCH первой несущей, чтобы получить луч, соответствующий назначенному ресурсу на второй несущей. Затем оконечное устройство может передать на сетевое устройство информацию индикации для указания состояния приема DCI. Затем оконечное устройство может сначала определить назначенный временной интервал согласно SCS в первой информации о ресурсах и/или SCS во второй информации о ресурсах, а затем определить время использования луча, соответствующего назначенному ресурсу, в соответствии с моментом времени передачи информации индикации и назначенным временным интервалом. Таким образом, оконечное устройство и сетевое устройство могут поддерживать согласованное понимание времени использования луча, указанного с помощью другой несущей, обеспечивая согласованность луча, уменьшая влияние на передачу данных и улучшая характеристику передачи на основе лучей.

[00252] Обратимся к фиг. 6, которая представляет собой блок-схему последовательности операций, иллюстрирующую способ определения времени использования луча, указанного с помощью другой несущей согласно варианту осуществления настоящего изобретения. Способ может быть реализован оконечным устройством. Как показано на фиг. 6, способ может включать, помимо прочего, следующие шаги:

[00253] На шаге 61 DCI принимается на основе PDCCH первой несущей. DCI используется для указания луча, соответствующего назначенному ресурсу на второй несущей.

[00254] Следует отметить, что относительно конкретного содержания назначенного ресурса и способа его определения можно обратиться к описаниям других вариантов осуществления в настоящем изобретении, которые не будут повторяться здесь.

[00255] На шаге 62 передается информация индикации. Информация индикации используется для указания состояния приема DCI.

[00256] Следует отметить, что относительно конкретного содержания и реализации шагов 61 и 62 можно обратиться к описаниям других вариантов осуществления настоящего изобретения, которые не будут повторяться здесь.

[00257] На шаге 63 в ответ на то, что DCI дополнительно используется для указания первой информации о ресурсах PDSCH и/или PUSCH на второй несущей и второй информации о ресурсах PUCCH для передачи информации индикации, первая часть времени в назначенном временном интервале определяется согласно по меньшей мере одному из разноса поднесущих (SCS) в первой информации о ресурсах и SCS во второй информации о ресурсах.

[00258] Опционально, если SCS в третьей информации о ресурсах меньше, чем SCS в первой информации о ресурсах, первая часть времени в назначенном временном интервале может быть определена согласно SCS в первой информации о ресурсах.

[00259] SCS может составлять 15, 30, 60, 120, 240 кГц и т.д. и не будет ограничен в настоящем изобретении.

[00260] Например, в протокольном соглашении или конфигурации сетевого устройства, в случае, когда SCS в третьей информации о ресурсах меньше, чем SCS в первой информации о ресурсах, первая часть времени в назначенном временном интервале относится к SCS в первой информации о ресурсах. Например, назначенный временной интервал включает в себя N символов, когда SCS в первой информации о ресурсах составляет 15 кГц; соответствующий назначенный временной интервал представляет собой промежуток времени, занимаемый N символами в случае, когда SCS составляет 15 кГц; а когда SCS в первой информации о ресурсах составляет 30 кГц, соответствующий назначенный временной интервал представляет собой промежуток времени, занимаемый N символами в случае, когда SCS составляет 30 кГц. Настоящее изобретение не будет иметь никаких ограничений.

[00261] Следовательно, оконечное устройство может определить первую часть времени в соответствующем назначенном временном интервале на основе SCS в первой информации о ресурсах и соответствующей взаимосвязи. Таким образом, оконечное устройство и сетевое устройство могут поддерживать согласованное понимание первой части времени в назначенном временном интервале, давая гарантию передачи на основе лучей.

[00262] Опционально, в ответ на то, что SCS в третьей информации о ресурсах меньше, чем SCS в первой информации о ресурсах, первая часть времени в назначенном временном интервале может быть определена согласно SCS во второй информации о ресурсах; относительно конкретного содержания и реализации которой можно обратиться к описаниям других вариантов осуществления в настоящем изобретении, которые не будут повторяться здесь.

[00263] Опционально, в ответ на то, что SCS в третьей информации о ресурсах меньше, чем SCS во второй информации о ресурсах, первая часть времени в назначенном временном интервале может быть определена согласно SCS в первой информации о ресурсах, относительно конкретного содержания и реализации которой можно обратиться к описаниям других вариантов осуществления настоящего изобретения, которые не будут повторяться здесь.

[00264] Опционально, в ответ на то, что SCS в третьей информации о ресурсах меньше, чем SCS во второй информации о ресурсах, первая часть времени в назначенном временном интервале может быть определена согласно SCS во второй информации о ресурсах, относительно конкретного содержания и реализации которой можно обратиться к описаниям других вариантов осуществления настоящего изобретения, которые не будут повторяться здесь.

[00265] Понятно, что назначенный временной интервал может быть определен с использованием одного из вышеуказанных способов или может быть определен с использованием нескольких вышеуказанных способов, которые не будут ограничены в настоящем изобретении.

[00266] На шаге 64 вторая часть времени в назначенном временном интервале определяется согласно SCS в первой информации о ресурсах и/или SCS во второй информации о ресурсах.

[00267] Опционально, вторая часть времени в назначенном временном интервале определяется согласно SCS в первой информации о ресурсах и/или SCS в третьей информации о ресурсах.

[00268] Например, в протокольном соглашении или конфигурации сетевого устройства, когда SCS в третьей информации о ресурсах меньше, чем SCS в первой информации о ресурсах, вторая часть времени в назначенном временном интервале равна Т.

[00269] Опционально, в протокольном соглашении или конфигурации сетевого устройства может обеспечиваться соответствие между SCS в третьей информации о ресурсах, SCS в первой информации о ресурсах и второй частью времени в назначенном временном интервале.

[00270] Следовательно, оконечное устройство может определить вторую часть времени в соответствующем назначенном временном интервале на основе SCS в третьей информации о ресурсах, SCS в первой информации о ресурсах и соответствующей взаимосвязи. Таким образом, оконечное устройство и сетевое устройство могут поддерживать согласованное понимание второй части времени в назначенном временном интервале, давая гарантию передачи на основе лучей.

[00271] Опционально, в настоящем изобретении вторая часть времени в назначенном временном интервале определяется согласно SCS во второй информации о ресурсах и SCS в третьей информации о ресурсах.

[00272] Например, в протокольном соглашении или конфигурации сетевого устройства может обеспечиваться соответствие между SCS в третьей информации о ресурсах, SCS во второй информации о ресурсах и второй частью времени в назначенном временном интервале. Следовательно, оконечное устройство может определить вторую часть времени в соответствующем назначенном временном интервале на основе SCS в третьей информации о ресурсах и SCS во второй информации о ресурсах. Таким образом, оконечное устройство и сетевое устройство могут поддерживать согласованное понимание второй части времени в назначенном временном интервале, давая гарантию передачи на основе лучей.

[00273] Опционально, в настоящем изобретении вторая часть времени в назначенном временном интервале определяется согласно SCS в первой информации о ресурсах, SCS во второй информации о ресурсах и SCS в третьей информации о ресурсах.

[00274] Например, в протокольном соглашении или конфигурации сетевого устройства может обеспечиваться соответствие между SCS в третьей информации о ресурсах, SCS во второй информации о ресурсах, SCS в первой информации о ресурсах и второй частью времени в назначенном временном интервале. Таким образом, оконечное устройство и сетевое устройство могут поддерживать согласованное понимание второй части времени в назначенном временном интервале, давая гарантию передачи на основе лучей.

[00275] Опционально, в настоящем изобретении вторая часть времени может быть прямо пропорциональна SCS в первой информации о ресурсах и обратно пропорциональна SCS в третьей информации о ресурсах.

[00276] Например, чем больше SCS в первой информации о ресурсах, тем соответственно больше вторая часть времени. Чем больше SCS в третьей информации о ресурсах, тем меньше вторая часть времени. Настоящее изобретение не накладывает никаких ограничений.

[00277] Опционально, в настоящем изобретении вторая часть времени может быть прямо пропорциональна SCS во второй информации о ресурсах и обратно пропорциональна SCS в третьей информации о ресурсах.

[00278] Например, чем больше SCS во второй информации о ресурсах, тем соответственно больше вторая часть времени. Чем больше SCS в третьей информации о ресурсах, тем меньше вторая часть времени. Настоящее изобретение не будет налагать никаких ограничений.

[00279] Опционально, в настоящем изобретении вторая часть времени может быть прямо пропорциональна SCS в первой информации о ресурсах и SCS во второй информации о ресурсах и обратно пропорциональна SCS в третьей информации о ресурсах.

[00280] Опционально, первая часть времени может включать в себя целое число единиц времени, а вторая часть времени также может включать в себя целое число единиц времени.

[00281] Единицей времени может быть по меньшей мере одно из слота, мини-слота и символа, и она не будет ограничена в настоящем изобретении.

[00282] Понятно, что первая часть времени может включать в себя целое число слотов, или первая часть времени может включать в себя целое число мини-слотов, или первая часть времени может включать в себя целое число символов, или первая часть времени может включать в себя целое число слотов и целое число мини-слотов, или первая часть времени может включать в себя целое число слотов и целое число символов, при этом первая часть времени может включать в себя целое число мини-слотов и целое число символов; или первая часть времени может включать в себя целое число слотов, целое число мини-слотов и целое число символов.

[00283] Кроме того, вторая часть времени может включать в себя целое число слотов или вторая часть времени может включать в себя целое число мини-слотов, или вторая часть времени может включать в себя целое число символов, или вторая часть времени может включать в себя целое число слотов и целое число мини-слотов, или вторая часть времени может включать целое число слотов и целое число символов, или вторая часть времени может включать в себя целое число мини-слотов и целое число символов; или вторая часть времени может включать в себя целое число слотов, целое число мини-слотов и целое число символов.

[00284] Понятно, что единицы времени, включенные в первую часть времени и вторую часть времени, могут представлять собой любую комбинацию вышеперечисленного. Например, первая часть времени включает в себя целое число символов и вторая часть времени включает в себя целое число символов. В качестве другого примера, первая часть времени включает в себя целое число мини-слотов, а вторая часть времени включает в себя целое число символов и т.п.Настоящее изобретение не будет налагать никаких ограничений.

[00285] Таким образом, назначенный временной интервал может также включать в себя по меньшей мере одно из целого числа слотов, целого число мини-слотов и целого числа символов, что не будет ограничено в настоящем изобретении.

[00286] На шаге 65 время использования луча, соответствующего назначенному ресурсу на второй несущей, определяется согласно моменту времени передачи информации индикации и назначенному временному интервалу.

[00287] Понятно, что в этом изобретении назначенный временной интервал может представлять собой сумму первой части времени и второй части времени.

[00288] Например, когда момент времени передачи информации индикации приходится на момент времени t, первая часть времени равна Т1 и вторая часть времени равна Т2, время использования луча, соответствующего назначенному ресурсу на второй несущей, может быть t+T1+T2. Настоящее изобретение не будет налагать никаких ограничений.

[00289] При реализации варианта осуществления настоящего изобретения оконечное устройство может принимать DCI на основе PDCCH первой несущей, чтобы получить луч, соответствующий назначенному ресурсу на второй несущей. Затем оконечное устройство может передать на сетевое устройство информацию индикации для указания состояния приема DCI. Затем оконечное устройство может определить первую часть времени и вторую часть времени в назначенном временном интервале согласно SCS в первой информации о ресурсах, SCS во второй информации о ресурсах и/или SCS в третьей информации о ресурсах, и может определить время использования луча, соответствующего назначенному ресурсу, согласно моменту времени передачи информации индикации и назначенному временному интервалу. Таким образом, оконечное устройство и сетевое устройство могут поддерживать согласованное понимание времени использования луча, указанного с помощью другой несущей, обеспечивая согласованность луча, уменьшая влияние на передачу данных и улучшая характеристику передачи на основе лучей.

[00290] Обратимся к фиг. 7, которая представляет собой блок-схему последовательности операций, иллюстрирующую способ определения времени использования луча, указанного с помощью другой несущей, согласно варианту осуществления настоящего изобретения. Способ может быть реализован оконечным устройством. Как показано на фиг. 7, способ может включать, помимо прочего, следующие шаги:

[00291] На шаге 11 DCI принимается на основе PDCCH первой несущей. DCI используется для указания луча, соответствующего назначенному ресурсу на второй несущей.

[00292] Следует отметить, что относительно конкретного содержания назначенного ресурса и способа его определения можно обратиться к описаниям других вариантов осуществления в настоящем изобретении, которые не будут повторяться здесь.

[00293] На шаге 72 передается информация индикации. Информация индикации используется для указания состояния приема DCI.

[00294] Следует отметить, что относительно конкретного содержания и реализации шагов 71 и 72 можно обратиться к описаниям других вариантов осуществления настоящего изобретения, которые не будут повторяться здесь.

[00295] На шаге 73, в ответ на то, что DCI дополнительно сконфигурирована для указания второй информации о ресурсах PUCCH для передачи информации индикации, назначенный временной интервал определяется согласно второй информации о ресурсах и/или третьей информации о ресурсах PDCCH на первой несущей.

[00296] Понятно, что назначенный временной интервал может быть определен согласно второй информации о ресурсах, или назначенный временной интервал может быть определен согласно третьей информации о ресурсах; или назначенный временной интервал может быть определен согласно второй информации о ресурсах и третьей информации о ресурсах. Относительно конкретного содержания можно обратиться к описаниям других вариантов осуществления в настоящем изобретении, которые не будут повторяться здесь.

[00297] На шаге 74 время использования луча, соответствующего назначенному ресурсу на второй несущей, определяется в соответствии с моментом времени передачи информации индикации и назначенным временным интервалом.

[00298] Следует отметить, что относительно конкретного содержания и реализации шага 74 можно обратиться к описаниям других вариантов осуществления настоящего изобретения, которые не будут повторяться здесь.

[00299] При реализации варианта осуществления настоящего изобретения оконечное устройство может принимать DCI на основе PDCCH первой несущей, чтобы получить луч, соответствующий назначенному ресурсу на второй несущей. Затем оконечное устройство может передать на сетевое устройство информацию индикации для указания состояния приема DCI. Затем оконечное устройство может сначала определить назначенный временной интервал согласно второй информации о ресурсах и третьей информации о ресурсах, а также определить время использования луча, соответствующего назначенному ресурсу, в соответствии с моментом передачи информации индикации и назначенным временным интервалом. Таким образом, оконечное устройство и сетевое устройство могут поддерживать согласованное понимание времени использования луча, указанного с помощью другой несущей, обеспечивая согласованность луча, уменьшая влияние на передачу данных и улучшая характеристику передачи на основе лучей.

[00300] Обратимся к фиг. 8, которая представляет собой блок-схему последовательности операций, иллюстрирующую способ определения времени использования луча, указанного с помощью другой несущей, согласно варианту осуществления настоящего изобретения. Способ может быть реализован оконечным устройством. Как показано на фиг. 8, способ может включать, помимо прочего, следующие шаги:

[00301] На шаге 81 DCI принимается на основе PDCCH первой несущей. DCI используется для указания луча, соответствующего назначенному ресурсу на второй несущей.

[00302] Следует отметить, что относительно конкретного содержания назначенного ресурса и способа его определения можно обратиться к описаниям других вариантов осуществления в настоящем изобретении, которые не будут повторяться здесь.

[00303] На шаге 82 передается информация индикации. Информация индикации используется для указания состояния приема DCI.

[00304] Следует отметить, что относительно конкретного содержания и реализации шагов 81 и 82 можно обратиться к описаниям других вариантов осуществления настоящего изобретения, которые не будут повторяться здесь.

[00305] На шаге 83, в ответ на то, что SCS в третьей информации о ресурсах больше или равен SCS во второй информации о ресурсах, назначенный временной интервал определяется согласно SCS во второй информации о ресурсах и/или SCS в третьей информации о ресурсах.

[00306] Опционально, в случае, когда SCS в третьей информации о ресурсах больше или равен SCS во второй информации о ресурсах, назначенный временной интервал может быть определен согласно SCS во второй информации о ресурсах.

[00307] Например, в протокольном соглашении или конфигурации сетевого устройства, в случае, когда SCS в третьей информации о ресурсах больше или равен SCS во второй информации о ресурсах, назначенный временной интервал относится к SCS во второй информации о ресурсах. Например, назначенный временной интервал включает в себя N символов, когда SCS во второй информации о ресурсах составляет 15 кГц, соответствующий назначенный временной интервал представляет собой промежуток времени, занимаемый N символами в случае, когда SCS составляет 15 кГц; а когда SCS во второй информации о ресурсах составляет 30 кГц, соответствующий назначенный временной интервал представляет собой промежуток времени, занимаемый N символами в случае, когда SCS составляет 30 кГц.

[00308] Опционально, в протокольном соглашении или конфигурации сетевого устройства соответствие между SCS во второй информации о ресурсах и назначенным временным интервалом может быть предусмотрено в случае, когда SCS в третьей информации о ресурсах больше или равен SCS во второй информации о ресурсах.

[00309] Таким образом, в случае, когда SCS в третьей информации о ресурсах больше или равен SCS во второй информации о ресурсах, оконечное устройство может определить соответствующий назначенный временной интервал согласно SCS во второй информации о ресурсах. Следовательно, оконечное устройство и сетевое устройство могут поддерживать согласованное понимание назначенного временного интервала, давая гарантию передачи на основе лучей.

[00310] Опционально, в случае, если SCS в третьей информации о ресурсах больше или равен SCS во второй информации о ресурсах, назначенный временной интервал может быть определен согласно SCS в третьей информации о ресурсах. Относительно конкретного содержания и реализации можно обратиться к описаниям соответствующих вариантов осуществления настоящего изобретения, которые не будут повторяться здесь.

[00311] Опционально, в случае, если SCS в третьей информации о ресурсах больше или равен SCS во второй информации о ресурсах, назначенный временной интервал может быть определен согласно SCS во второй информации о ресурсах и SCS в третьей информации о ресурсах. Относительно конкретного содержания и реализации можно обратиться к описаниям соответствующих вариантов осуществления настоящего изобретения, которые не будут повторяться здесь.

[00312] На шаге 84 время использования луча, соответствующего назначенному ресурсу на второй несущей, определяется в соответствии с моментом времени передачи информации индикации и назначенным временным интервалом.

[00313] Следует отметить, что относительно конкретного содержания и реализации шага 84 можно обратиться к описаниям других вариантов осуществления настоящего изобретения, которые не будут повторяться здесь.

[00314] При реализации варианта осуществления настоящего изобретения оконечное устройство может принимать DCI на основе PDCCH первой несущей, чтобы получить луч, соответствующий назначенному ресурсу на второй несущей. Затем оконечное устройство может передать на сетевое устройство информацию индикации для указания состояния приема DCI. Затем оконечное устройство может сначала, в ответ на то, что SCS в третьей информации о ресурсах больше или равен SCS во второй информации о ресурсах, определить назначенный временной интервал согласно второй информации о ресурсах и/или третьей информации о ресурсах и определить время использования луча, соответствующего назначенному ресурсу, согласно моменту времени передачи информации индикации и назначенному временному интервалу. Таким образом, оконечное устройство и сетевое устройство могут поддерживать согласованное понимание времени использования луча, указанного с помощью другой несущей, обеспечивая согласованность луча, уменьшая влияние на передачу данных и улучшая характеристику передачи на основе лучей.

[00315] Обратимся к фиг. 9, которая представляет собой блок-схему последовательности операций, иллюстрирующую способ определения времени использования луча, указанного с помощью другой несущей, согласно варианту осуществления настоящего изобретения. Способ может быть реализован оконечным устройством. Как показано на фиг. 9, способ может включать, помимо прочего, следующие шаги:

[00316] На шаге 91 DCI принимается на основе PDCCH первой несущей. DCI используется для указания луча, соответствующего назначенному ресурсу на второй несущей.

[00317] Следует отметить, что относительно конкретного содержания назначенного ресурса и способа его определения можно обратиться к описаниям других вариантов осуществления в настоящем изобретении, которые не будут повторяться здесь.

[00318] На шаге 92 передается информация индикации. Информация индикации используется для указания состояния приема DCI.

[00319] Следует отметить, что относительно конкретного содержания и реализации шагов 91 и 92 можно обратиться к описаниям других вариантов осуществления настоящего изобретения, которые не будут повторяться здесь.

[00320] На шаге 93, в ответ на то, что SCS в третьей информации о ресурсах меньше, чем SCS во второй информации о ресурсах, первая часть времени в назначенном временном интервале определяется согласно SCS во второй информации о ресурсах и/или SCS в третьей информации о ресурсах.

[00321] Опционально, в случае, когда SCS в третьей информации о ресурсах меньше, чем SCS во второй информации о ресурсах, первая часть времени в назначенном временном интервале может быть определена согласно SCS во второй информации о ресурсах.

[00322] Например, в протокольном соглашении или конфигурации сетевого устройства, в случае, когда SCS в третьей информации о ресурсах меньше, чем SCS во второй информации о ресурсах, SCS во второй информации о ресурсах относится к первой части времени в назначенном временном интервале. Следовательно, оконечное устройство может определять первую часть времени в назначенном временном интервале согласно SCS во второй информации о ресурсах. Таким образом, оконечное устройство и сетевое устройство могут поддерживать согласованное понимание в течение первой части времени в назначенном временном интервале, давая гарантию передачи на основе лучей.

[00323] Опционально, в случае, когда SCS в третьей информации о ресурсах меньше, чем SCS во второй информации о ресурсах, назначенный временной интервал может быть определен согласно SCS в третьей информации о ресурсах. Относительно конкретного содержания назначенного ресурса и способа его определения можно обратиться к описаниям соответствующих вариантов осуществления в настоящем изобретении, которые не будут повторяться здесь.

[00324] Опционально, если SCS в третьей информации о ресурсах меньше, чем SCS во второй информации о ресурсах, назначенный временной интервал может быть определен согласно SCS во второй информации о ресурсах и SCS в третьей информации о ресурсах. Относительно конкретного содержания и реализации можно обратиться к описаниям соответствующих вариантов осуществления настоящего изобретения, которые не будут повторяться здесь.

[00325] На шаге S94 вторая часть времени в назначенном временном интервале определяется согласно SCS во второй информации о ресурсах и SCS в третьей информации о ресурсах.

[00326] Например, в протокольном соглашении или конфигурации сетевого устройства обеспечивается соответствие между SCS в третьей информации о ресурсах, SCS во второй информации о ресурсах и второй частью времени в назначенном временном интервале. Таким образом, оконечное устройство может определить вторую часть времени в назначенном временном интервале согласно SCS в третьей информации о ресурсах и SCS во второй информации о ресурсах. Следовательно, оконечное устройство и сетевое устройство могут поддерживать согласованное понимание второй части времени в назначенном временном интервале, давая гарантию передачи на основе лучей.

[00327] Опционально, в настоящем изобретении вторая часть времени может быть прямо пропорциональна SCS во второй информации о ресурсах и обратно пропорциональна SCS в третьей информации о ресурсах.

[00328] Опционально, первая часть времени может включать в себя целое число единиц времени, а вторая часть времени также может включать в себя целое число единиц времени.

[00329] Единицей времени может быть по меньшей мере одно из слота, мини-слота и символа, и она не будет ограничена в настоящем изобретении.

[00330] Понятно, что первая часть времени может включать в себя целое число слотов, или первая часть времени может включать в себя целое число мини-слотов, или первая часть времени может включать в себя целое число символов, или первая часть времени может включать в себя целое число слотов и целое число мини-слотов, или первая часть времени может включать в себя целое число слотов и целое число символов; первая часть времени может включать в себя целое число мини-слотов и целое число символов; или первая часть времени может включать в себя целое число слотов, целое число мини-слотов и целое число символов.

[00331] Кроме того, вторая часть времени может включать в себя целое число слотов, или вторая часть времени может включать в себя целое число мини-слотов или вторая часть времени может включать в себя целое число символов, или вторая часть времени может включать в себя целое число слотов и целое число мини-слотов, или вторая часть времени может включать целое число слотов и целое число символов; вторая часть времени может включать в себя целое число мини-слотов и целое число символов; или вторая часть времени может включать в себя целое число слотов, целое число мини-слотов и целое число символов.

[00332] Понятно, что единицы времени, включенные в первую часть времени и вторую часть времени, могут представлять собой любую комбинацию вышеперечисленного. Например, первая часть времени включает в себя целое число символов и вторая часть времени включает в себя целое число символов. В качестве другого примера, первая часть времени включает в себя целое число мини-слотов, а вторая часть времени включает в себя целое число символов и т.д. Настоящее изобретение не будет налагать никаких ограничений.

[00333] Таким образом, назначенный временной интервал может также включать в себя по меньшей мере одно из целого числа слотов, целого число мини-слотов и целого числа символов, что не будет ограничено в настоящем изобретении.

[00334] На шаге 95 время использования луча, соответствующего назначенному ресурсу на второй несущей, определяется согласно моменту времени передачи информации индикации и назначенному временному интервалу.

[00335] Следует отметить, что относительно конкретного содержания и реализации шага 95 можно обратиться к описаниям других вариантов осуществления настоящего изобретения, которые не будут повторяться здесь.

[00336] При реализации варианта осуществления настоящего изобретения оконечное устройство может принимать DCI на основе PDCCH первой несущей, чтобы получить луч, соответствующий назначенному ресурсу на второй несущей. Затем оконечное устройство может передать на сетевое устройство информацию индикации для указания состояния приема DCI. Затем оконечное устройство может определить, в случае, если SCS в третьей информации о ресурсах меньше, чем SCS во второй информации о ресурсах, первую часть времени и вторую часть времени в назначенном временном интервале согласно SCS во второй информации о ресурсах и/или SCS в третьей информации о ресурсах, и может определить время использования луча, соответствующего назначенному ресурсу, согласно моменту времени передачи информации индикации и назначенному временному интервалу. Таким образом, оконечное устройство и сетевое устройство могут поддерживать согласованное понимание времени использования луча, указанного с помощью другой несущей, обеспечивая согласованность луча, уменьшая влияние на передачу данных и улучшая характеристику передачи на основе лучей.

[00337] В приведенных выше вариантах осуществления, представленных в изобретении, способ, предлагаемый в варианте осуществления изобретения, представлен с точки зрения оконечного устройства. Для выполнения различных функций способа, предлагаемого в приведенном выше варианте осуществления изобретения, оконечное устройство может включать в себя аппаратную структуру, программный модуль и осуществлять описанных выше функции в форме аппаратной структуры, программного модуля или сочетания аппаратной структуры и программного модуля. Некоторые из в описанных выше функций могут быть выполнены в виде аппаратной структуры, программного модуля или комбинации аппаратной структуры и программного модуля.

[00338] Обратимся к фиг. 10, которая представляет собой блок-схему, иллюстрирующую устройство связи в соответствии с вариантом осуществления настоящего изобретения. Устройство 100 связи, показанное на фигурах, может содержать модуль 1001 приемопередатчика и модуль 1002 обработки.

[00339] Модуль 1001 приемопередатчика может содержать модуль передачи и/или модуль приема. Модуль передачи сконфигурирован для реализации функции передачи, модуль приема сконфигурирован для реализации функции приема, а модуль 1001 приемопередатчика может реализовывать функции передачи и/или приема.

[00340] Понятно, что устройство 100 связи может быть оконечным устройством, устройством в оконечном устройстве или устройством, которое может быть сопряжено и использовано с оконечным устройством.

[00341] Устройство 100 связи содержит:

[00342] модуль 1001 приемопередатчика, сконфигурированный для приема информации управления нисходящей линии связи (DCI) на основе физического канала управления нисходящей линии связи (PDCCH) первой несущей, при этом DCI используется для указания луча, соответствующего назначенному ресурсу на второй несущей;

[00343] модуль 1001 приемопередатчика дополнительно сконфигурированный для передачи информации индикации, при этом информация индикации используется для указания состояния приема DCI; и

[00344] модуль 1002 обработки, сконфигурированный для определения времени использования луча, соответствующего назначенному ресурсу, согласно моменту времени передачи информации индикации.

[00345] Опционально, назначенный ресурс включает в себя по меньшей мере один из ресурса канала и ресурса опорного сигнала.

[00346] Опционально, назначенный ресурс включает в себя по меньшей мере одно из следующего:

[00347] PDCCH, физический совместно используемый канал нисходящей линии связи (PDSCH), физический совместно используемый канал восходящей линии связи (PUSCH), физический канал управления восходящей линии связи (PUCCH), физический канал произвольного доступа (PRACH), физический широковещательный канал (РВСН), опорный сигнал информации о состоянии канала (CSI-RS), зондирующий опорный сигнал (SRS), опорный сигнал позиционирования (PRS), опорный сигнал отслеживания (TRS) и блок сигналов синхронизации (SSB).

[00348] Опционально, модуль обработки дополнительно сконфигурирован для: [00349] определения назначенного ресурса согласно по меньшей мере одному из следующего:

[00350] идентификатору набора ресурсов управления;

[00351] идентификатору пула набора ресурсов управления;

[00352] идентификатору полупостоянного PDSCH;

[00353] идентификатору ресурса, соответствующего PUCCH;

[00354] идентификатору PUSCH без сконфигурированного гранта;

[00355] идентификатору ресурса PRACH;

[00356] индексу SSB;

[00357] идентификатору ресурса опорного сигнала;

[00358] идентификатору набора ресурсов опорного сигнала.

[00359] Опционально, модуль 1002 обработки специально сконфигурирован для:

[00360] определения времени использования луча, соответствующего назначенному ресурсу, согласно моменту времени передачи информации индикации и назначенному временному интервалу.

[00361] Опционально, модуль 1002 обработки дополнительно сконфигурирован для:

[00362] определения назначенного временного интервала.

[00363] Опционально, модуль 1002 обработки дополнительно специально сконфигурирован для:

[00364] в ответ на то, что DCI дополнительно сконфигурирована для указания первой информации о ресурсах PDSCH и/или PUSCH на второй несущей и второй информации о ресурсах PUCCH для передачи информации индикации, определения назначенного временного интервала согласно по меньшей мере одному из следующего: первой информации о ресурсах, второй информации о ресурсах и третьей информации о ресурсах PDCCH на первой несущей.

[00365] Опционально, модуль 1002 обработки дополнительно специально сконфигурирован для:

[00366] определения назначенного временного интервала согласно разносу поднесущих (SCS) в первой информации о ресурсах и/или SCS во второй информации о ресурсах.

[00367] Опционально, модуль 1002 обработки дополнительно специально сконфигурирован для:

[00368] в ответ на то, что SCS в третьей информации о ресурсах больше или равен SCS в первой информации о ресурсах, определения назначенного временного интервала согласно SCS в первой информации о ресурсах;

[00369] и/или

[00370] в ответ на то, что SCS в третьей информации о ресурсах больше или равен SCS в первой информации о ресурсах, определения назначенного временного интервала согласно SCS во второй информации о ресурсах;

[00371] и/или

[00372] в ответ на то, что SCS в третьей информации о ресурсах больше или равен SCS во второй информации о ресурсах, определения назначенного временного интервала согласно SCS в первой информации о ресурсах;

[00373] и/или

[00374] в ответ на то, что SCS в третьей информации о ресурсах больше или равен SCS во второй информации о ресурсах, определения назначенного временного интервала согласно SCS во второй информации о ресурсах.

[00375] Опционально, модуль 1002 обработки дополнительно специально сконфигурирован для:

[00376] определения первой части времени в назначенном временном интервале согласно SCS в первой информации о ресурсах и/или SCS во второй информации о ресурсах.

[00377] Опционально, модуль 1002 обработки дополнительно специально сконфигурирован для:

[00378] в ответ на то, что SCS в третьей информации о ресурсах меньше, чем SCS в первой информации о ресурсах, определения первой части времени в назначенном интервале времени согласно SCS в первой информации о ресурсах;

[00379] и/или

[00380] в ответ на то, что SCS в третьей информации о ресурсах меньше, чем SCS в первой информации о ресурсах, определения первой части времени в назначенном временном интервале согласно SCS во второй информации о ресурсах;

[00381] и/или

[00382] в ответ на то, что SCS в третьей информации о ресурсах меньше, чем SCS во второй информации о ресурсах, определения первой части времени в назначенном временном интервале согласно SCS в первой информации о ресурсах;

[00383] и/или

[00384] в ответ на то, что SCS в третьей информации о ресурсах меньше, чем SCS во второй информации о ресурсах, определения первой части времени в назначенном временном интервале согласно SCS во второй информации о ресурсах.

[00385] Опционально, модуль 1002 обработки дополнительно специально сконфигурирован для:

[00386] определения второй части времени в назначенном временном интервале.

[00387] Опционально, модуль 1002 обработки дополнительно специально сконфигурирован для:

[00388] определения второй части времени в назначенном временном интервале согласно SCS в первой информации о ресурсах и/или SCS в третьей информации о ресурсах;

[00389] и/или

[00390] определения второй части времени в назначенном временном интервале согласно SCS во второй информации о ресурсах и/или SCS в третьей информации о ресурсах.

[00391] Опционально, вторая часть времени прямо пропорциональна SCS в первой информации о ресурсах и обратно пропорциональна SCS в третьей информации о ресурсах; [00392] и/или,

[00393] вторая часть времени прямо пропорциональна SCS во второй информации о ресурсах и обратно пропорциональна SCS в третьей информации о ресурсах.

[00394] Опционально, модуль 1002 обработки дополнительно специально сконфигурирован для:

[00395] в ответ на то, что DCI дополнительно сконфигурирована для указания второй информации о ресурсах PUCCH для передачи информации индикации, определения назначенного временного интервала согласно второй информации о ресурсах и/или третьей информации о ресурсах PDCCH на первой несущей.

[00396] Опционально, модуль 1002 обработки дополнительно специально сконфигурирован для:

[00397] в ответ на то, что SCS в третьей информации о ресурсах больше или равен SCS во второй информации о ресурсах, определения назначенного временного интервала согласно SCS во второй информации о ресурсах и/или SCS в третьей информации о ресурсах.

[00398] Опционально, модуль 1002 обработки дополнительно специально сконфигурирован для:

[00399] в ответ на то, что SCS в третьей информации о ресурсах меньше, чем SCS во второй информации о ресурсах, определения первой части времени в назначенном временном интервале согласно SCS во второй информации о ресурсах и/или SCS в третьей информации о ресурсах.

[00400] Опционально, модуль 1002 обработки дополнительно сконфигурирован для:

[00401] определения второй части времени в назначенном временном интервале согласно SCS во второй информации о ресурсах и SCS в третьей информации о ресурсах.

[00402] Опционально, вторая часть времени прямо пропорциональна SCS во второй информации о ресурсах и обратно пропорциональна SCS в третьей информации о ресурсах.

[00403] Опционально, первая несущая и вторая несущая соответствуют различным обслуживающим сотам оконечного устройства;

[00404] или

[00405] первая несущая соответствует обслуживающей соте оконечного устройства, а вторая несущая соответствует не обслуживающей соте оконечного устройства; [00406] или

[00407] первая несущая соответствует не обслуживающей соте оконечного устройства, а вторая несущая соответствует обслуживающей соте оконечного устройства.

[00408] Относительно функций и конкретных принципов реализации описанных выше модулей в вариантах осуществления настоящего изобретения можно обратиться к приведенным выше описаниям вариантов осуществления способа, которые не будут повторяться здесь.

[00409] Согласно устройству связи, предлагаемому в настоящем изобретении, оконечное устройство может принять DCI на основе PDCCH первой несущей, чтобы получить луч, соответствующий назначенному ресурсу на второй несущей. Затем оконечное устройство может передать на сетевое устройство информацию индикации, чтобы указать состояние приема DCI. Затем оконечное устройство может определить время использования луча, соответствующего назначенному ресурсу, согласно моменту времени передачи информации индикации. Таким образом, оконечное устройство и сетевое устройство могут поддерживать согласованное понимание времени использования луча, указанного с помощью другой несущей, обеспечивая согласованность луча, уменьшая влияние на передачу данных и улучшая характеристику передачи на основе лучей.

[00410] Обратимся к фиг. 11, которая представляет собой блок-схему, иллюстрирующую другое устройство 110 связи, предлагаемое в варианте осуществления настоящего изобретения. Устройство 110 связи может быть оконечным устройством или интегральной схемой, системой на кристалле интегральной схемы или процессором, который поддерживает сетевое устройство для реализации описанного выше способа. Устройство может быть сконфигурировано для реализации способа, как описано в приведенных выше вариантах осуществления способа, относительно подробностей которого можно обратиться к иллюстрации приведенных выше вариантов осуществления способа.

[00411] Устройство 110 связи может содержать один или более процессоров 1101. Процессор 1101 может быть процессором общего назначения, специализированным процессором и т.п. Например, процессор 1101 может быть процессором основной полосы частот или центральным процессором. Процессор основной полосы частот может быть сконфигурирован для обработки протоколов связи и данных связи, а центральный процессор может быть сконфигурирован для управления устройствами связи (такими как базовые станции, интегральные схемы основной полосы частот, оконечное устройство, интегральная схема терминала, DU или CU и т.д.), чтобы выполнять компьютерные программы и обрабатывать данные из компьютерных программ.

[00412] Опционально, устройство 110 связи может дополнительно содержать одно или более запоминающих устройств 1102, в каждом из которых хранится компьютерная программа 1104. Процессор 1101 может выполнять компьютерную программу 1104, чтобы дать возможность устройству 110 связи выполнять способ, как описано в приведенных выше вариантах осуществления способа.

[00413] Опционально, память 1102 может дополнительно хранить данные. Устройство 110 связи и память 1102 могут быть расположены по отдельности или могут быть объединены вместе.

[00414] Опционально, устройство 110 связи может дополнительно содержать приемопередатчик 1105 и антенну 1106. Приемопередатчик 1105 может называться блоком приемопередатчика, приемопередатчиком или схемой приемопередатчика и т.п., и быть сконфигурированным для выполнения функции приемопередатчика. Приемопередатчик 1105 может содержать приемник и передатчик, и приемник может называться приемником или схемой приема и т.д. для реализации функции приема; передатчик может называться передатчиком или схемой передачи и т.д. для реализации функции передачи.

[00415] Опционально, устройство 110 связи может дополнительно содержать одну или более интерфейсных схем 1107. Интерфейсная схема 1107 используется для приема кодовых команд и передачи их в процессор 1101. Процессор 1101 выполняет кодовые команды так, чтобы позволить устройству 110 выполнять способы, описанные в приведенных выше вариантах осуществления способа.

[00416] Устройство 110 связи является оконечным устройством. Приемопередатчик 1105 сконфигурирован для выполнения шага 21 на фиг. 2, шага 22 на фиг. 2, шага 31 на фиг. 3, шага 32 на фиг. 3, шага 41 на фиг. 4, шага 42 на фиг. 4, шага 51 на фиг. 5, шага 52 на фиг. 5, шага 61 на фиг. 6, шага 62 на фиг. 6, шага 71 на фиг. 7, шага 72 на фиг. 7, шага 81 на фиг. 8, шага 82 на фиг. 8, шага 91 на фиг. 9 или шага 92 на фиг. 9. Процессор 1101 сконфигурирован для выполнения шага 23 на фиг. 2, шага 33 на фиг. 3, шага 43 на фиг. 4, шага 44 на фиг. 4, шага 53 на фиг. 5, шага 54 на фиг. 5, шага 63 на фиг. 6, шага 64 на фиг. 6, шага 65 на фиг. 6, шага 73 на фиг. 7, шага 74 на фиг. 7, шага 83 на фиг. 8, шага 84 на фиг. 8, шага 93 на фиг. 9, шага 94 на фиг. 9 или шага 95 на фиг. 9.

[00417] В одной реализации процессор 1101 может содержать приемопередатчик для реализации функций приема и передачи. Например, приемопередатчик может быть схемой приемопередатчика, интерфейсом или интерфейсной схемой. Схема приемопередатчика, интерфейс или интерфейсная схемой для выполнения функций приема и передачи могут быть отдельными или интегрированными. Вышеупомянутые схемы приемопередатчика, интерфейсы или интерфейсные схемы могут использоваться для считывания и записи кодов/данных, или вышеупомянутые схемы приемопередатчика, интерфейсы или интерфейсные схемы могут использоваться для передачи или доставки сигналов.

[00418] В одной реализации процессор 1101 может хранить компьютерную программу 1103. При работе на процессоре 1101 компьютерная программа 1103 может позволять устройству 110 связи выполнять способ, описанный в приведенных выше вариантах осуществления способа. Компьютерная программа 1103 может быть встроена в процессор 1101, и в этом случае процессор 1101 может быть реализован аппаратно.

[00419] В одной реализации устройство 110 связи может содержать схему, которая может выполнять функции передачи, приема или связи в описанных выше вариантах осуществления способа. Процессор и приемопередатчик, описанные в настоящем изобретении, могут быть реализованы на интегральных схемах (Integrated Circuit, 1С), аналоговых интегральных схемах (1С), радиочастотных интегральных схемах (Radio Frequency Integrated Circuit, RFIC), цифро-аналоговых интегральных схемах (1С), специализированных интегральных схемах (Application Specific Integrated Circuit, ASIC), печатных платах (Printed Circuit Board, PCB), электронных устройствах и т.п.Процессор и приемопередатчик также могут быть изготовлены с использованием различных технологий изготовления интегральных схем, таких как комплементарная структура металл-оксид-полупроводник (Complementary Metal Oxide Semiconductor, CMOS), металл-оксид-полупроводник N-типа (N-Metal-Oxide-Semiconductor, NMOS), металл-оксид-полупроводник с положительным каналом (Positive Channel Metal Oxide Semiconductor, PMOS), биполярный транзистор (Bipolar Junction Transistor, BJT), биполярный и комплементарный металл-оксид-полупроводник (Bipolar CMOS, BiCMOS), кремний-германий (Silicon Germanium, SiGe), арсенид галлия (Gallium Arsenide, GaAs) и т.д.

[00420] Устройство связи, описанное в приведенных выше вариантах осуществления изобретения, может быть сетевым устройством или оконечным устройством, но объем устройства связи, описанного в настоящем изобретении, не ограничивается этим, и структура устройства связи может не ограничиваться фиг. 11. Устройство связи может быть автономным устройством или может быть частью более крупного устройства. Например, устройство связи может быть:

[00421] (1) автономной интегральной схемой (1С), или кристаллом интегральной схемы, или системой на кристалле, или подсистемой;

[00422] (2) набором из одной или более 1С, опционально включающим элемент хранения для хранения данных и компьютерной программы;

[00423] (3) ASIC, например модемом;

[00424] (4) модулем, который может быть встроен в другие устройства;

[00425] (5) приемником, оконечным устройством, интеллектуальным оконечным устройством, сотовым телефоном, беспроводным устройством, телефонной трубкой, мобильным устройством, автомобильным устройством, сетевым устройством, облачным устройством, устройством искусственного интеллекта и т.д.;

[00426] (6) другими устройствами и т.д.

[00427] Для случая, когда устройство связи может представлять собой кристалл интегральной схемы или однокристальную систему, можно обратиться к схеме структуры интегральной схемы, показанной на фиг. 12. Интегральная схема, показанная фиг. 12, содержит процессор 1201 и интерфейс 1202. Число процессоров 1201 может быть один или более, а количество интерфейсов 1202 может быть больше одного.

[00428] Для случая, когда интегральная схема используется для реализации функций оконечного устройства в вариантах осуществления настоящего изобретения:

[00429] интерфейс 1202 используется для выполнения шага 21 на фиг. 2, шага 22 на фиг. 2, шага 31 на фиг. 3, шага 32 на фиг. 3, шага 41 на фиг. 4, шага 42 на фиг. 4, шага 51 на фиг. 5, шага 52 на фиг. 5, шага 61 на фиг. 6, шага 62 на фиг. 6, шага 71 на фиг. 7, шага 72 на фиг. 7, шага 81 на фиг. 8, шага 82 на фиг. 8, шага 91 на фиг. 9 или шага 92 на фиг. 9.

[00430] Опционально, интегральная схема может дополнительно включать в себя память 1203, сконфигурированную для хранения необходимых компьютерных программ и данных.

[00431] Специалисты в данной области техники также могут понять, что различные иллюстративные логические блоки и шаги, перечисленные в вариантах осуществления настоящего изобретения, могут быть реализованы посредством электронного оборудования, компьютерного программного обеспечения или их комбинации. Будут ли такие функции реализованы посредством аппаратного или программного обеспечения зависит от конкретного применения и требований к проекту всей системы. Специалисты в данной области техники могут использовать различные способы для реализации описанных функций для каждого конкретного применения, но такую реализацию не следует рассматривать как выходящую за объем защиты вариантов осуществления настоящего изобретения.

[00432] Вариант осуществления настоящего изобретения также предлагают систему определение времени использования луча, указанного с помощью другой несущей. Система включает в себя устройство связи в качестве оконечного устройства в описанном выше варианте осуществления, показанном на фиг. 10, или устройство связи в качестве оконечного устройства в описанном выше варианте осуществления, показанном на фиг. 11.

[00433] Настоящее изобретение также предлагает машиночитаемый носитель данных с хранящимися на нем командами. Команды сконфигурированы для реализации функций любого из описанных выше вариантов осуществления способа при выполнении их компьютером.

[00434] Настоящее изобретение также предлагает компьютерный программный продукт, сконфигурированный для реализации функций любого из вышеописанных вариантов осуществления способа при выполнении компьютером.

[00435] Все или часть вышеописанных вариантов осуществления могут быть реализованы с помощью программного обеспечения, аппаратных средств, встроенного программного обеспечения или любой их комбинации. При реализации с использованием программного обеспечения все или частично могут быть реализованы в виде компьютерного программного продукта. Компьютерный программный продукт включает в себя одну или более компьютерных программ. При загрузке и выполнении компьютерных программ на компьютере компьютерные программы могут генерировать все или часть процессов или функций согласно вариантам осуществления настоящего изобретения. Компьютер может быть компьютером общего назначения, специализированным компьютером, компьютерной сетью или другими программируемыми устройствами. Компьютерные программы или передаваться с одного машиночитаемого носителя на другой. Например, компьютерные программы могут передаваться с одного веб-сайта, компьютера, сервера или центра обработки данных на другой по проводным средствам (например, коаксиальному кабелю, оптическому волокну, цифровой абонентской линии (Digital Subscriber Line, DSL)) или по беспроводным средствам связи (например, по инфракрасным, беспроводным, микроволновым). Машиночитаемый носитель данных может быть любым доступным носителем, к которому может получить доступ компьютер, или устройством хранения данных, такое как сервер и центр обработки данных, которые объединяют один или несколько доступных носителей. Доступными носителями могут быть магнитные носители (например, дискеты, жесткие диски, магнитные ленты), оптические носители (например, цифровые видеодиски с высокой плотностью записи (Digital Video Disc, DVD)) или полупроводниковые носители (например, твердотельные диски (Solid State Disk, SSD)) и т.п.

[00436] Специалисты в данной области техники могут понять, что различные числительные, такие как первое, второе и т.д., используемые в настоящем изобретении, предназначены только для удобства описания и не предназначены для ограничения объема вариантов осуществления настоящего изобретения или для указания порядка.

[00437] По меньшей мере один в этом изобретении также может быть описан как один или более, а множество может составлять два, три, четыре или более, без ограничений в этом изобретении. В вариантах реализации настоящего изобретения для одного типа технического признака технические признаки в типе технического признака различаются по "первому", "второму", "третьему", "А", "В", "С" и "D". Технические признаки, описанные как "первый", "второй", "третий", "А", "В", "С" и "D", расположены без какого-либо порядка или последовательности.

[00438] Соответствия, показанные в соответствующих таблицах в настоящем изобретении, могут быть сконфигурированы или предварительно определены. Значения информации в каждой таблице являются только примерами и могут быть сконфигурированы с другими значениями, которые не ограничены настоящим изобретением. При конфигурировании отношений соответствия между информацией и каждым параметром не обязательно конфигурировать все отношения соответствия, указанные в каждой таблице. Например, в таблицах в настоящем изобретении отношения соответствия, указанные в некоторых строках, могут быть не сконфигурированы. Например, на основе приведенной выше таблицы можно выполнить соответствующие корректировки модификации, например, разделение, слияние и т.д. Имена параметров, показанные в заголовках в приведенных выше таблицах, могут также принимать другие имена, которые могут быть поняты устройством связи, а значения или представления параметров также могут быть другими значениями или представлениями, которые может понимать устройство связи. При реализации приведенных выше таблиц также можно использовать другие структуры данных, такие как массивы, очереди, контейнеры, стеки, линейные списки, указатели, связанные списки, деревья, графы, структуры, классы, неупорядоченные массивы данных или хеш-таблицы.

[00439] Термин "заранее определенный" в этом изобретении можно понимать как определенный, заранее заданный, сохраненный, предварительно сохраненный, предварительно согласованный, предварительно сконфигурированный, исправленный или заранее подготовленный.

[00440] Специалисты в данной области техники могут понять, что блоки и шаги алгоритма каждого примера, описанного вместе с раскрытыми здесь вариантами осуществления, могут быть реализованы в электронном аппаратном обеспечении или в комбинации компьютерного программного обеспечения и электронного аппаратного обеспечения. Выполняются ли такие функции аппаратно или программно, зависит от конкретных применений и конструктивных ограничений технического решения. Специалист в данной области техники может использовать различные способы для реализации описанных функций для каждого конкретного применения, но такие решения по реализации не следует рассматривать как выходящие за рамки объема настоящего изобретения.

[00441] Специалисты в данной области техники могут ясно понимать, что для удобства и краткости описания относительно конкретных рабочих процессов системы, устройств и блоков, описанных выше, можно обратиться к соответствующим процессам в приведенных выше вариантах осуществления способа, которые не повторяются здесь.

[00442] Вышеизложенное представляет собой только конкретные варианты осуществления настоящего изобретения, но объем защиты настоящего изобретения не ограничивается ими. Любые изменения или замены, которые могут быть легко рассмотрены специалистами в данной области техники в пределах объема настоящего изобретения, подпадают под объем защиты настоящего изобретения. Следовательно, объем защиты настоящего изобретения должен соответствовать объему защиты формулы изобретения.

Изобретение относится к области технологий связи и, в частности, к способу и устройству определения времени использования луча, указанного с помощью другой несущей. Техническим результатом является обеспечение согласованности луча, снижение влияния на передачу данных и улучшение характеристики передачи на основе лучей. Упомянутый технический результат достигается тем, что посредством оконечного устройства осуществляют: прием информации управления нисходящей линии связи (DCI) на основе физического канала управления нисходящей линии связи (PDCCH) первой несущей, причем DCI используется для указания луча, соответствующего заданному ресурсу на второй несущей; передачу информации индикации, которая используется для указания состояния приема DCI; и определение, согласно моменту передачи информации индикации, времени использования луча, соответствующего назначенному ресурсу. Таким образом, оконечное устройство и сетевое устройство могут поддерживать согласованное понимание времени использования луча, указанного с помощью другой несущей. 2 н. и 14 з.п. ф-лы, 12 ил.

1. Способ определения времени использования луча, выполняемый оконечным устройством и включающий:

прием информации управления нисходящей линии связи (DCI) на основе физического канала управления нисходящей линии связи (PDCCH) первой несущей, при этом DCI используется для указания луча, соответствующего назначенному ресурсу на второй несущей, причем вторая несущая отличается от первой несущей;

передачу информации индикации, причем информация индикации используется для указания состояния приема DCI;

определение времени использования луча, соответствующего назначенному ресурсу, согласно моменту времени передачи информации индикации, при этом определение времени использования луча, соответствующего назначенному ресурсу, согласно моменту времени передачи информации индикации, включает определение времени использования луча, соответствующего назначенному ресурсу, согласно моменту времени передачи информации индикации и назначенному временному интервалу; и

определение назначенного временного интервала, причем определение назначенного временного интервала включает в ответ на то, что DCI дополнительно используется для указания первой информации о ресурсах PDSCH и/или PUSCH на второй несущей, и второй информации о ресурсах PUCCH для передачи информации индикации, определение назначенного временного интервала согласно по меньшей мере одному из следующего: первой информации о ресурсах, второй информации о ресурсах и третьей информации о ресурсах PDCCH на первой несущей,

при этом определение назначенного временного интервала также включает определение назначенного временного интервала согласно разносу поднесущих (SCS) в первой информации о ресурсах и/или SCS во второй информации о ресурсах, причем определение назначенного временного интервала согласно разносу поднесущих (SCS) в первой информации о ресурсах и/или SCS во второй информации о ресурсах включает по меньшей мере одно из следующего:

определение назначенного временного интервала согласно SCS в первой информации о ресурсах, при этом SCS в третьей информации о ресурсах больше или равен SCS в первой информации о ресурсах;

определение назначенного временного интервала согласно SCS во второй информации о ресурсах, при этом SCS в третьей информации о ресурсах больше или равен SCS в первой информации о ресурсах;

определение назначенного временного интервала согласно SCS в первой информации о ресурсах, при этом SCS в третьей информации о ресурсах больше или равен SCS во второй информации о ресурсах;

определение назначенного временного интервала согласно SCS во второй информации о ресурсах, при этом SCS в третьей информации о ресурсах больше или равен SCS во второй информации о ресурсах.

2. Способ по п. 1, в котором назначенные ресурсы включают в себя по меньшей мере один из ресурса канала и ресурса опорного сигнала.

3. Способ по п. 2, в котором назначенные ресурсы включают в себя по меньшей мере одно из следующего:

PDCCH, физический совместно используемый канал нисходящей линии связи (PDSCH), физический совместно используемый канал восходящей линии связи (PUSCH), физический канал управления восходящей линии связи (PUCCH), физический канал произвольного доступа (PRACH), физический широковещательный канал (PBCH), опорный сигнал информации о состоянии канала, зондирующий опорный сигнал (SRS), опорный сигнал позиционирования (PRS), опорный сигнал отслеживания (TRS), блок сигналов синхронизации (SSB).

4. Способ по п. 3, дополнительно включающий:

определение назначенного ресурса согласно по меньшей мере одному из следующего:

идентификатору набора ресурсов управления;

идентификатору пула набора ресурсов управления;

идентификатору полупостоянного PDSCH;

идентификатору ресурса, соответствующего PUCCH;

идентификатору PUSCH без сконфигурированного гранта;

идентификатору ресурса PRACH;

индексу SSB;

идентификатору ресурса опорного сигнала;

идентификатору набора ресурсов опорного сигнала.

5. Способ по п. 1, в котором определение назначенного временного интервала также включает:

определение первой части времени в назначенном временном интервале согласно SCS в первой информации о ресурсах и/или SCS во второй информации о ресурсах.

6. Способ по п. 5, в котором определение первой части времени в назначенном временном интервале согласно SCS в первой информации о ресурсах и/или SCS во второй информации о ресурсах включает по меньшей мере одно из следующего:

определение первой части времени в назначенном временном интервале согласно SCS в первой информации о ресурсах, при этом SCS в третьей информации о ресурсах меньше, чем SCS в первой информации о ресурсах;

определение первой части времени в назначенном временном интервале согласно SCS во второй информации о ресурсах, при этом SCS в третьей информации о ресурсах меньше, чем SCS в первой информации о ресурсах;

определение первой части времени в назначенном временном интервале согласно SCS в первой информации о ресурсах, при этом SCS в третьей информации о ресурсах меньше, чем SCS во второй информации о ресурсах;

определение первой части времени в назначенном временном интервале согласно SCS во второй информации о ресурсах, при этом SCS в третьей информации о ресурсах меньше, чем SCS во второй информации о ресурсах.

7. Способ по п. 5, дополнительно включающий:

определение второй части времени в назначенном временном интервале.

8. Способ по п. 7, в котором определение второй части времени в назначенном временном интервале включает по меньшей мере одно из следующего:

определение второй части времени в назначенном временном интервале согласно SCS в первой информации о ресурсах и/или SCS в третьей информации о ресурсах;

определение второй части времени в назначенном временном интервале согласно SCS во второй информации о ресурсах и/или SCS в третьей информации о ресурсах.

9. Способ по п. 8, в котором

вторая часть времени прямо пропорциональна SCS в первой информации о ресурсах и обратно пропорциональна SCS в третьей информации о ресурсах; или

вторая часть времени прямо пропорциональна SCS во второй информации о ресурсах и обратно пропорциональна SCS в третьей информации о ресурсах, или

вторая часть времени прямо пропорциональна SCS в первой информации о ресурсах и SCS во второй информации о ресурсах и обратно пропорциональна SCS в третьей информации о ресурсах.

10. Способ по п. 1, в котором определение назначенного временного интервала также включает:

определение назначенного временного интервала согласно второй информации о ресурсах и/или третьей информации о ресурсах PDCCH на первой несущей, при этом DCI дополнительно сконфигурирована для указания второй информации о ресурсах PUCCH для передачи информации индикации.

11. Способ по п. 10, в котором определение назначенного временного интервала согласно второй информации о ресурсах и/или третьей информации о ресурсах PDCCH на первой несущей включает:

определение назначенного временного интервала согласно SCS во второй информации о ресурсах и/или SCS в третьей информации о ресурсах, при этом SCS в третьей информации о ресурсах больше или равен SCS во второй информации о ресурсах.

12. Способ по п. 10, в котором определение назначенного временного интервала согласно второй информации о ресурсах и/или третьей информации о ресурсах PDCCH на первой несущей включает:

определение первой части времени в назначенном временном интервале согласно SCS во второй информации о ресурсах и/или SCS в третьей информации о ресурсах, при этом SCS в третьей информации о ресурсах меньше, чем SCS во второй информации о ресурсах.

13. Способ по п. 12, дополнительно включающий:

определение второй части времени в назначенном временном интервале согласно SCS во второй информации о ресурсах и SCS в третьей информации о ресурсах.

14. Способ по п. 13, в котором

вторая часть времени прямо пропорциональна SCS во второй информации о ресурсах и обратно пропорциональна SCS в третьей информации о ресурсах.

15. Способ по любому из пп. 1-14, в котором

первая несущая и вторая несущая соответствуют различным обслуживающим сотам оконечного устройства, соответственно; или

первая несущая соответствует обслуживающей соте оконечного устройства, а вторая несущая соответствует не обслуживающей соте оконечного устройства; или

первая несущая соответствует не обслуживающей соте оконечного устройства, а вторая несущая соответствует обслуживающей соте оконечного устройства.

16. Оконечное устройство, содержащее процессор и память, в которой хранится компьютерная программа, причем, когда компьютерная программа выполняется процессором, реализуется способ по любому из пп. 1-15.
