Способ и устройство для скачкообразного изменения частоты, пользовательское оборудование, базовая станция и носитель данных Российский патент 2024 года по МПК H04W72/04 H04W72/12

Область техники, к которой относится изобретение

[0001] Настоящее изобретение относится к области техники связи и, в частности, к способу и устройству для скачкообразного изменения частоты, пользовательскому оборудованию (User Equipment, UE), базовой станции и носителю данных.

Уровень техники

[0002] В системе связи, когда имеется мало ресурсов слотов восходящей линии связи, ресурсы символов восходящей линии связи в специальном слоте (special slot), выделенном базовой станцией, обычно используются для обработки транспортных блоков восходящей линии связи при многослотовой передаче (Transport Block processing over Multi-Slot transmission, TBoMS), чтобы уменьшить задержку передачи и улучшить эффективность кодирования. Кроме того, когда внутрислотовое скачкообразное изменение частоты разрешено для передачи TBoMS восходящей линии связи в обычном слоте, внутрислотовое скачкообразное изменение частоты также должно быть разрешено для передачи TBoMS восходящей линии связи в специальном слоте. Когда для передачи TBoMS по восходящей линии связи в специальном слоте разрешено внутрислотовое скачкообразное изменение частоты, необходимо определить позицию символа каждого скачка в специальном слоте.

[0003] В известном уровне техники позиция символа каждого скачка в специальном слоте делается такой же, как позиция символа каждого скачка в обычном слоте. Однако при нормальных обстоятельствах некоторые символы в верхней части ресурсов символов восходящей линии связи в специальном слоте могут быть недопустимы (например, символы нисходящей линии связи или символы защитного интервала для переключения с нисходящей линии связи на восходящую линию связи). Исходя из этого, когда позиция символа каждого скачка в специальном слоте определяется способом известного уровня техники, количество непригодных символов на первом скачке в специальном слоте может быть слишком большим, что может вызвать сбой передачи TBoMS по восходящей линии связи на первом скачке, что приводит к бесполезной трате ресурсов.

Сущность изобретения

[0004] Настоящее изобретение предлагает способ скачкообразного изменения частоты, устройство для скачкообразного изменения частоты, UE, базовую станцию и носитель данных для решения технической проблемы в предшествующем уровне техники, заключающейся в том, что способ скачкообразного изменения частоты легко приводит к бесполезной трате ресурсов.

[0005] Способ скачкообразного изменения частоты, предлагаемый в вариантах осуществления аспекта изобретения, выполняется пользовательским оборудованием (UE) и включает: получение команды, сконфигурированной базовой станцией для указания выполнить внутрислотовое скачкообразное изменение частоты; получение ресурсов символов, выделенных базовой станцией для передачи данных в специальном слоте; выполнение внутрислотового скачкообразного изменения частоты в слоте восходящей линии связи и определение допустимых символов в специальном слоте; и выполнение внутрислотового скачкообразного изменения частоты для допустимых символов в ресурсах символов или отказ от выполнения внутрислотового скачкообразного изменения частоты в специальном слоте.

[0006] Способ скачкообразного изменения частоты, предлагаемый в вариантах осуществления другого аспекта изобретения, выполняется базовой станцией и включает: принятие решения о выполнении внутрислотового скачкообразного изменения частоты и конфигурирование команды для выдачи команды на выполнение внутрислотового скачкообразного изменения частоты для UE; определение параметров и определение ресурсов символов для передачи данных в специальном слоте на основании параметров; выполнение внутрислотового скачкообразного изменения частоты в слоте восходящей линии связи и определение допустимых символов в специальном слоте; выполнение внутрислотового скачкообразного изменения частоты для допустимых символов в ресурсах символов или отказ от выполнения внутрислотового скачкообразного изменения частоты в специальном слоте.

[0007] Устройство для скачкообразного изменения частоты, предлагаемое в вариантах осуществления еще одного аспекта изобретения, включает в себя: модуль приемопередатчика, сконфигурированный для получения команды, сконфигурированной базовой станцией для указания выполнить внутрислотовое скачкообразное изменение частоты и получить ресурсы символов, выделенные базовой станцией для данных передача в специальном слоте; и модуль обработки, сконфигурированный для выполнения внутрислотового скачкообразного изменения частоты в слоте восходящей линии связи и определения допустимых символов в специальном слоте, а также выполнения внутрислотового скачкообразного изменения частоты для допустимых символов в ресурсах символов или отказа от выполнения внутрислотового скачкообразного изменения частоты в специальном слоте.

[0008] Устройство для скачкообразного изменения частоты, предлагаемое в вариантах осуществления еще одного аспекта изобретения, содержит: модуль обработки, сконфигурированный для определения необходимости выполнения внутрислотового скачкообразного изменения частоты и конфигурирования команды на выполнение внутрислотового скачкообразного изменения частоты для UE; и определения параметров и определения ресурсов символов для передачи данных в специальном слоте на основании параметров; при этом модуль обработки дополнительно сконфигурирован для выполнения внутрислотового скачкообразного изменения частоты в слоте восходящей линии связи и определения допустимых символов в специальном слоте; и выполнения внутрислотового скачкообразного изменения частоты для допустимых символов в ресурсах символов или отказа от выполнения внутрислотового скачкообразного изменения частоты в специальном слоте.

[0009] Устройство связи, предлагаемое в вариантах осуществления еще одного аспекта изобретения, содержит процессор и память. В памяти хранится компьютерная программа, а процессор выполняет компьютерную программу, хранящуюся в памяти, так что устройство выполняет способ, как описано в аспекте выше.

[0010] Устройство связи, предлагаемое в вариантах осуществления еще одного аспекта изобретения, содержит процессор и память. В памяти хранится компьютерная программа, а процессор выполняет компьютерную программу, хранящуюся в памяти, так что устройство выполняет способ, как описано в другом аспекте выше.

[0011] Устройство связи, предлагаемое в вариантах осуществления еще одного аспекта изобретения, содержит процессор и интерфейсную схему. Интерфейсная схема сконфигурирована для приема кодовых команд и передачу их процессору. Процессор сконфигурирован для выполнения кодовых команд для выполнения способа, описанного в аспекте выше.

[0012] Устройство связи, предлагаемое в вариантах осуществления еще одного аспекта изобретения, содержит процессор и интерфейсную схему. Интерфейсная схема сконфигурирована для приема кодовых команд и передачу их процессору. Процессор сконфигурирован для выполнения кодовых команд для выполнения способа, описанного в другом аспекте выше.

[0013] Компьютерный носитель данных, предлагаемый в вариантах осуществления еще одного аспекта изобретения, используется для хранения команд, и когда команды выполняются, реализуется способ, описанный в аспекте выше.

[0014] Компьютерный носитель данных, предлагаемый в вариантах осуществления еще одного аспекта изобретения, используется для хранения команд, и когда команды выполняются, реализуется способ, описанный в другом аспекте выше.

[0015] Таким образом, в способе скачкообразного изменения частоты, устройстве для скачкообразного изменения частоты, UE, базовой станции и носителе данных, предлагаемых в вариантах осуществления настоящего изобретения, UE может получить команду, сконфигурированную базовой станцией для выдачи команды на выполнение перестройка частоты внутри слота и получение ресурсов символов, выделенных базовой станцией для передачи данных в специальном слоте; выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи и определить допустимые символы в специальном слоте; и выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов или не выполнить внутрислотовое скачкообразное изменение частоты в специальном слоте. Можно видеть, что в вариантах осуществления настоящего изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, можно не выполнить его в специальном слоте, так что можно избежать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте, TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов на первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты. В вариантах осуществления изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, оно может выполняться только для допустимых символов в специальном слоте, что может гарантировать достаточное количество допустимых символов при каждом скачке в специальном слоте, а также избегать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов при первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты, обеспечивая стабильность скачкообразного изменения частоты и повышая эффективность кодирования.

[0016] Дополнительные аспекты и преимущества изобретения будут частично изложены в последующем описании, а частично будут очевидны из описания или могут быть изучены при применении изобретения на практике.

Краткое описание чертежей

[0017] Вышеупомянутые и/или дополнительные аспекты и преимущества изобретения станут очевидными и понятными из следующего описания вариантов осуществления в сочетании с прилагаемыми чертежами, на которых:

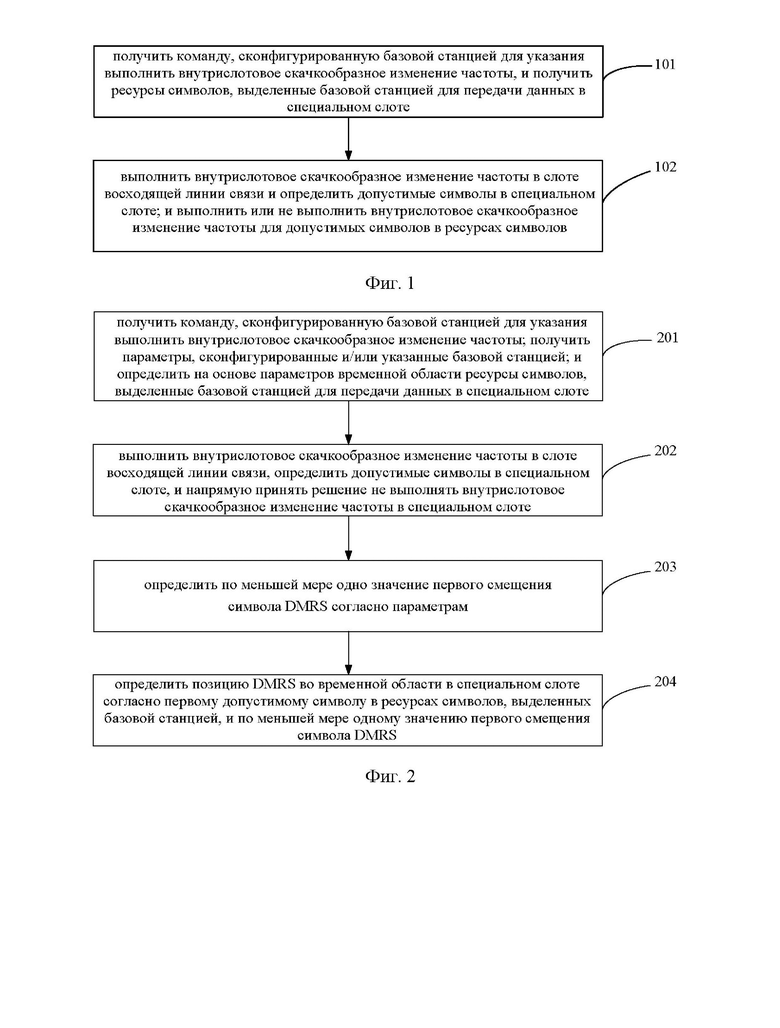

[0018] Фиг. 1 представляет блок-схему способа скачкообразного изменения частоты согласно некоторым вариантам осуществления настоящего изобретения.

[0019] Фиг. 2 представляет блок-схему способа скачкообразного изменения частоты согласно другим вариантам осуществления настоящего изобретения.

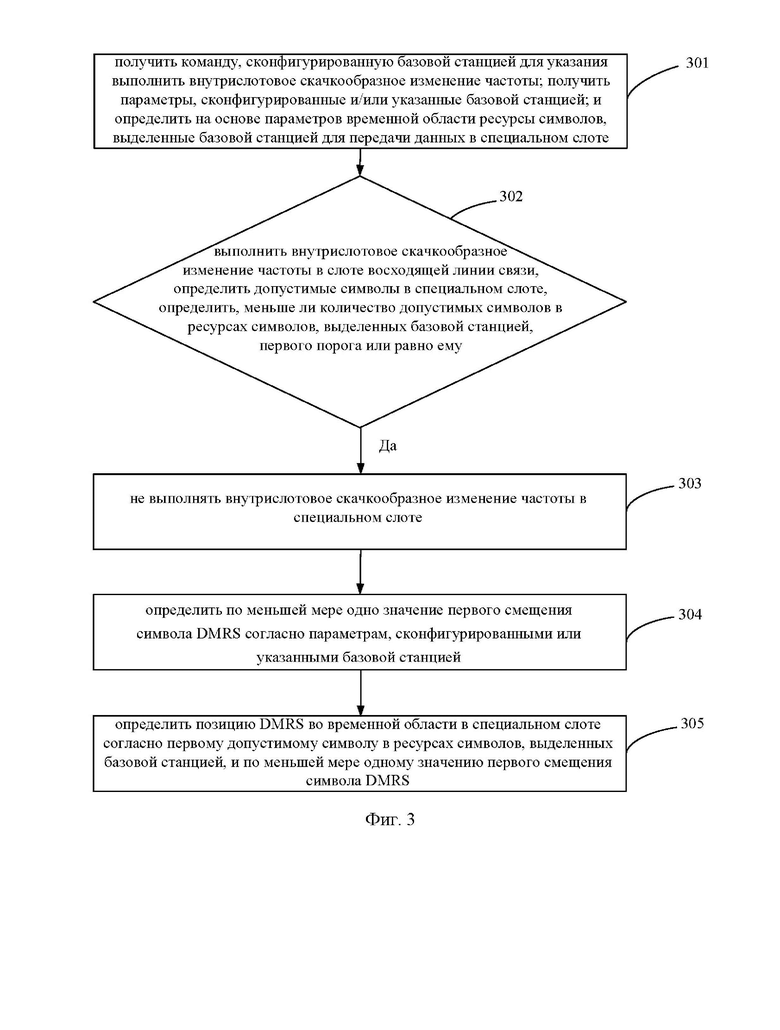

[0020] Фиг. 3 представляет блок-схему способа скачкообразного изменения частоты согласно еще другим вариантам осуществления настоящего изобретения.

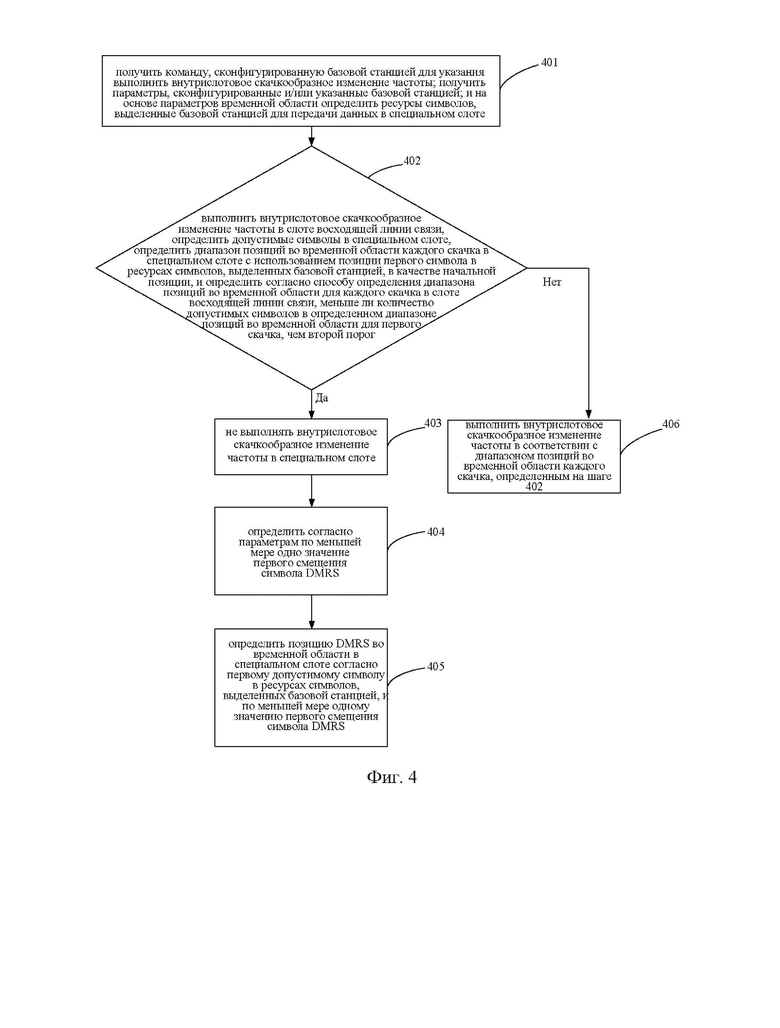

[0021] Фиг. 4 представляет блок-схему способа скачкообразного изменения частоты согласно еще другим вариантам осуществления настоящего изобретения.

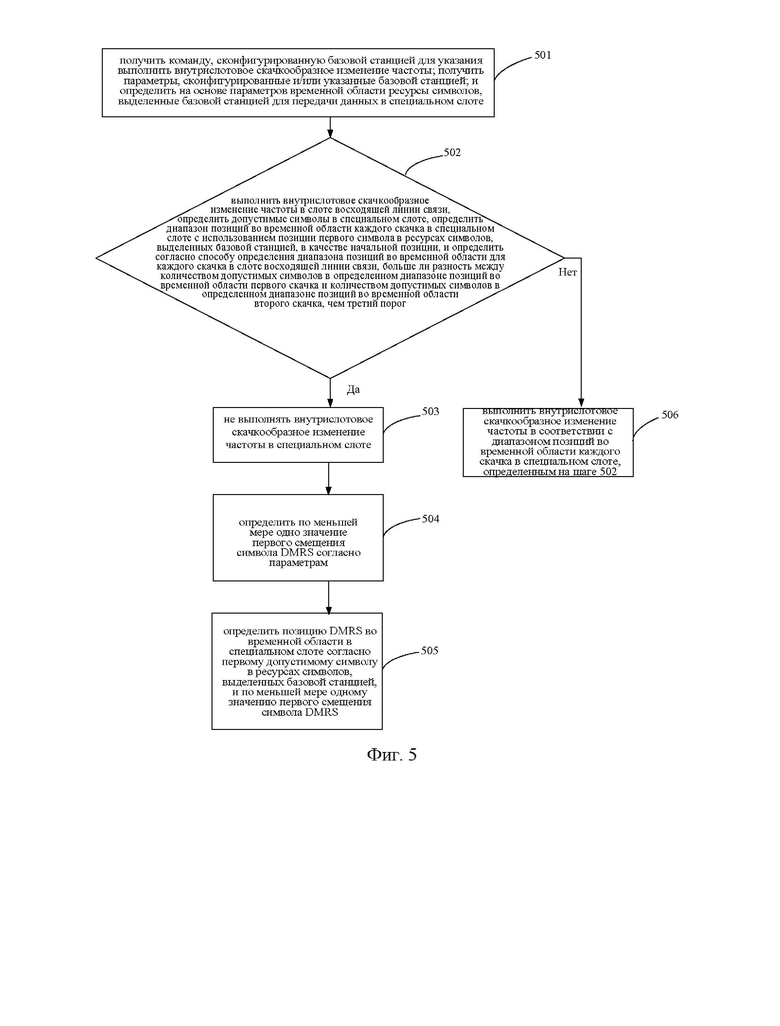

[0022] Фиг. 5 представляет блок-схему способа скачкообразного изменения частоты согласно еще другим вариантам осуществления настоящего изобретения.

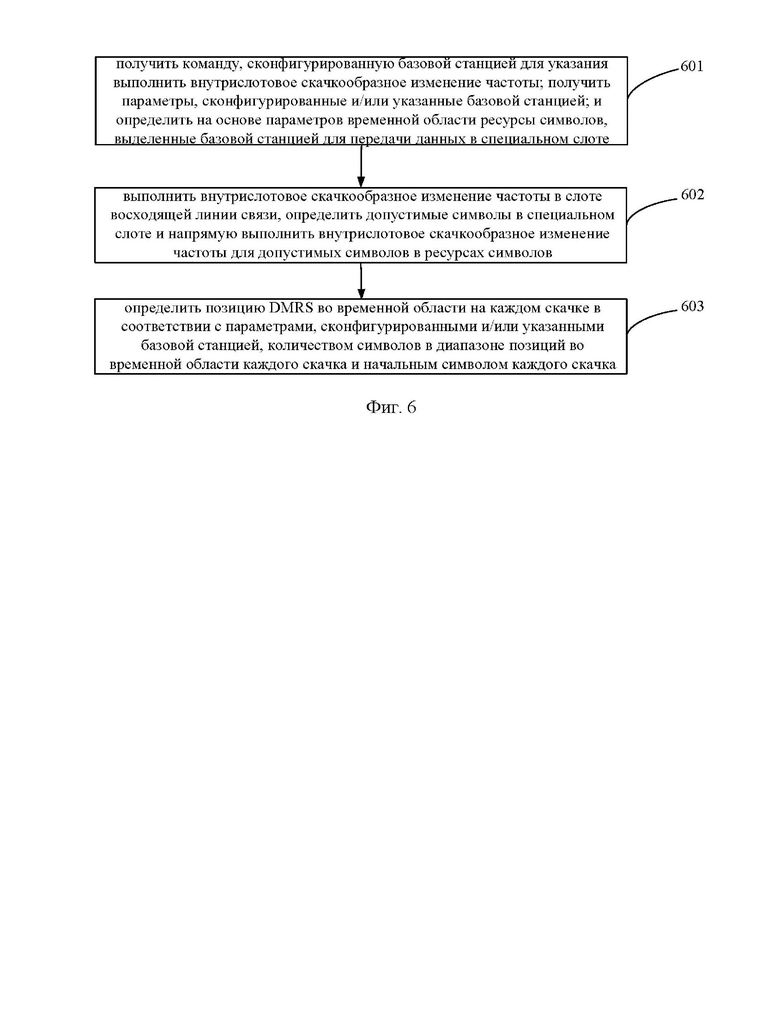

[0023] Фиг. 6 представляет блок-схему способа скачкообразного изменения частоты согласно еще другим вариантам осуществления настоящего изобретения.

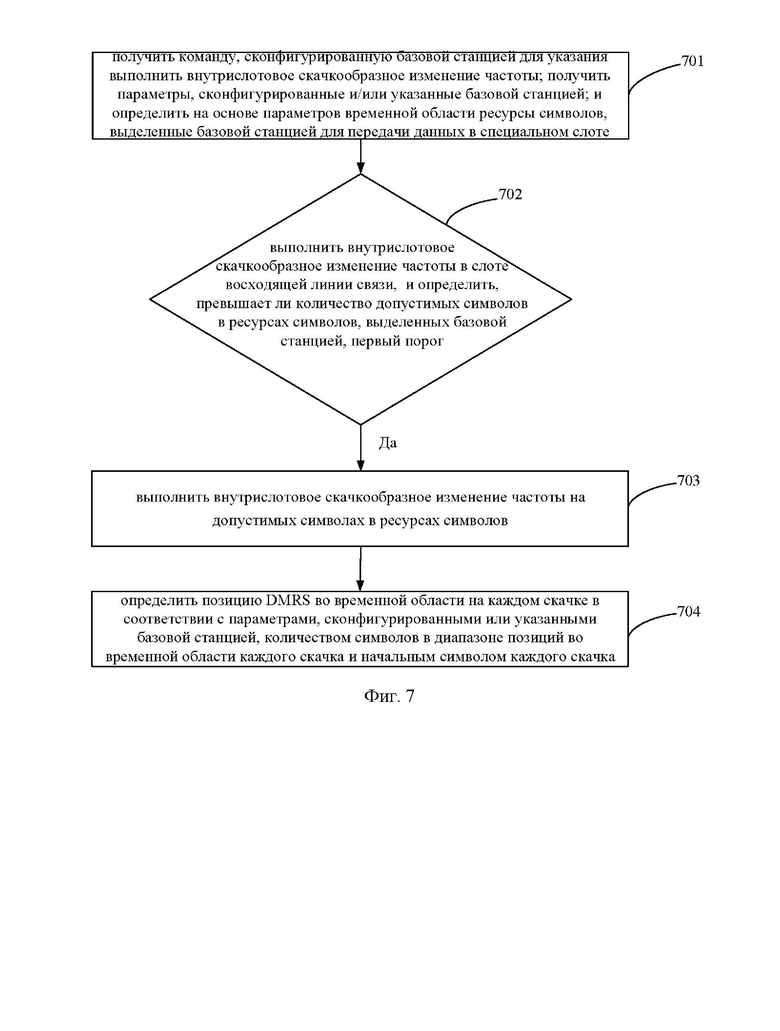

[0024] Фиг. 7 представляет блок-схему способа скачкообразного изменения частоты согласно еще другим вариантам осуществления настоящего изобретения.

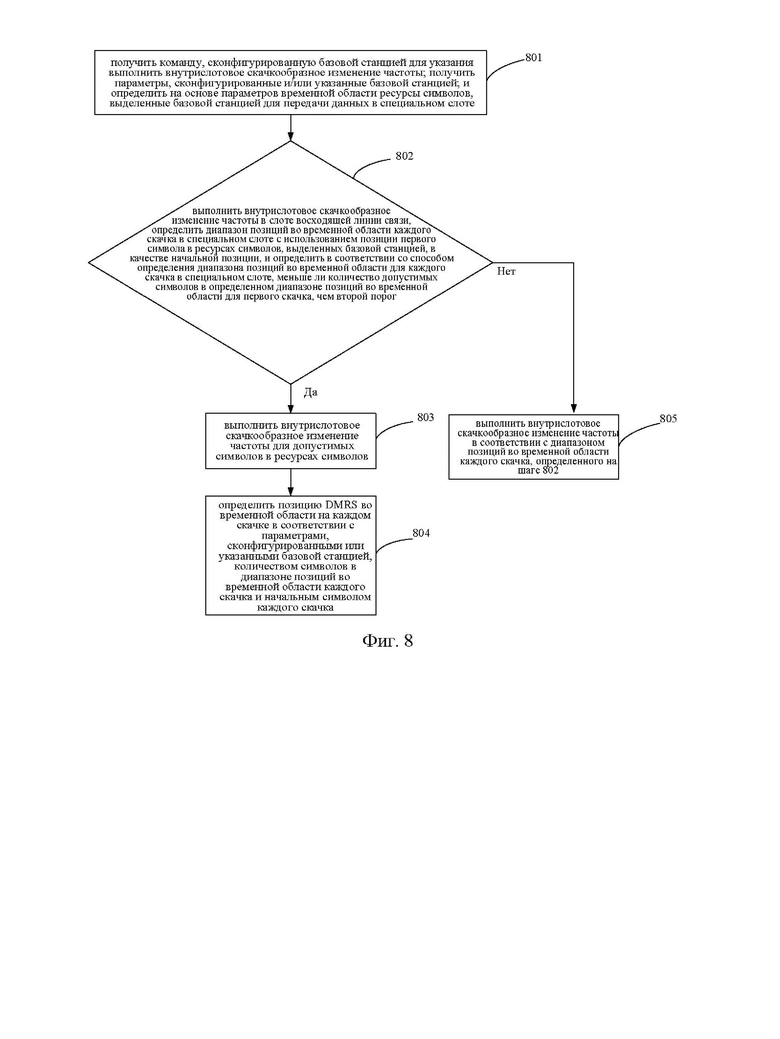

[0025] Фиг. 8 представляет блок-схему способа скачкообразного изменения частоты согласно еще другим вариантам осуществления настоящего изобретения.

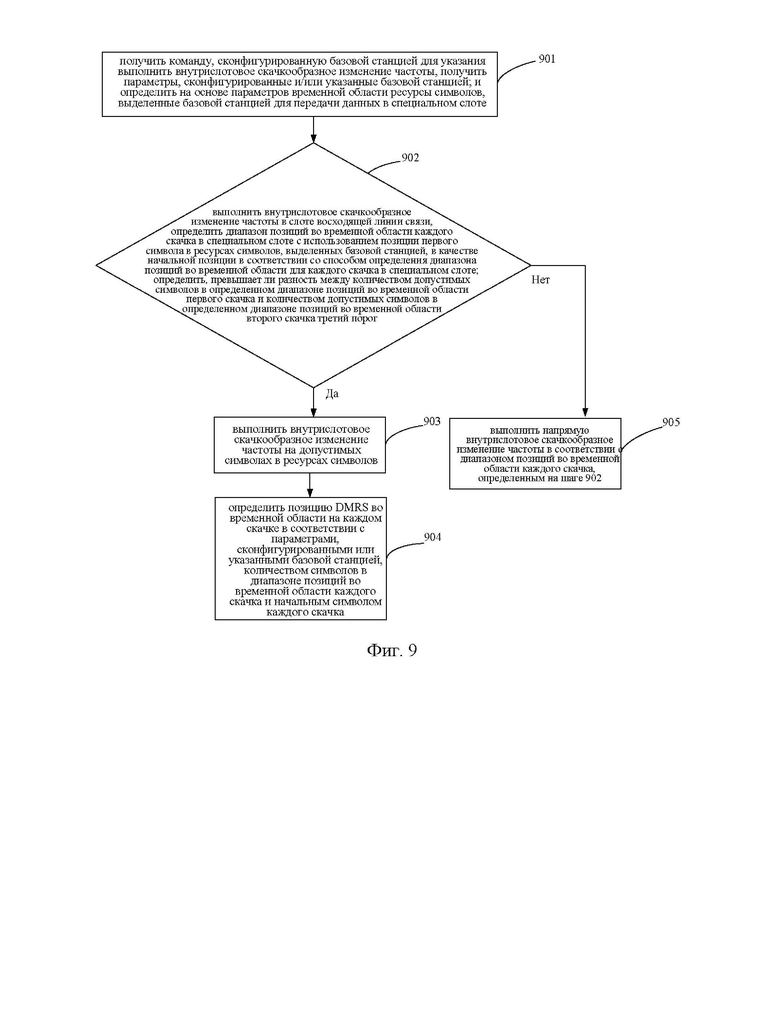

[0026] Фиг. 9 представляет блок-схему способа скачкообразного изменения частоты согласно еще другим вариантам осуществления настоящего изобретения.

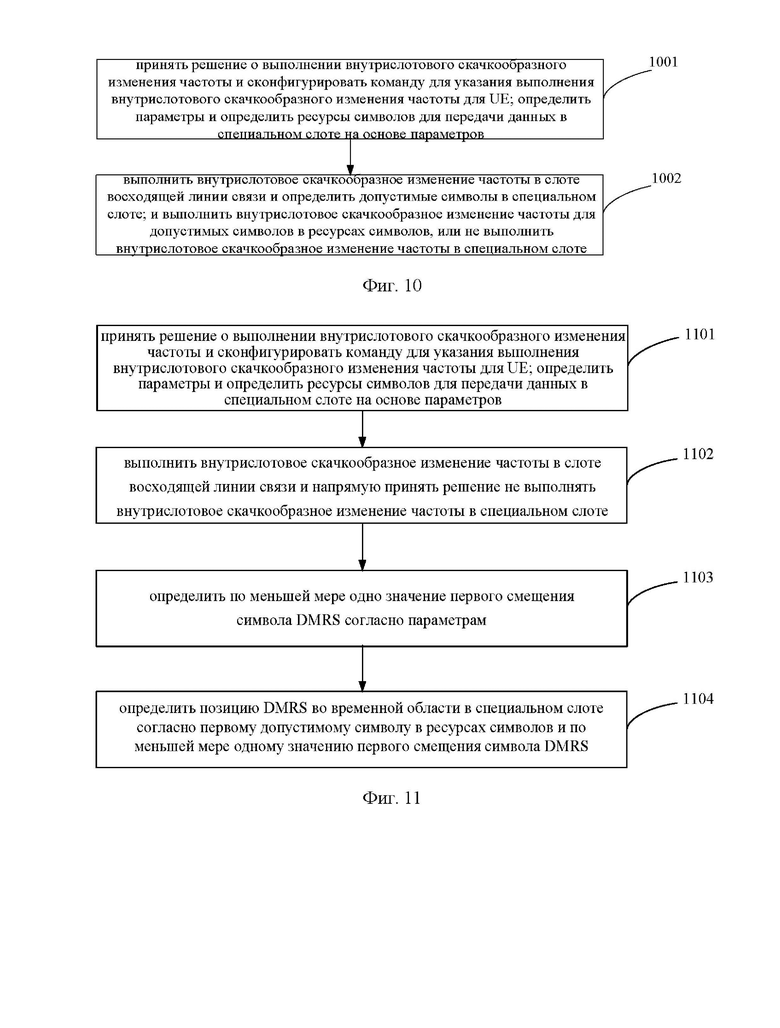

[0027] Фиг. 10 представляет блок-схему способа скачкообразного изменения частоты согласно еще другим вариантам осуществления настоящего изобретения.

[0028] Фиг. 11 представляет блок-схему способа скачкообразного изменения частоты согласно еще другим вариантам осуществления настоящего изобретения.

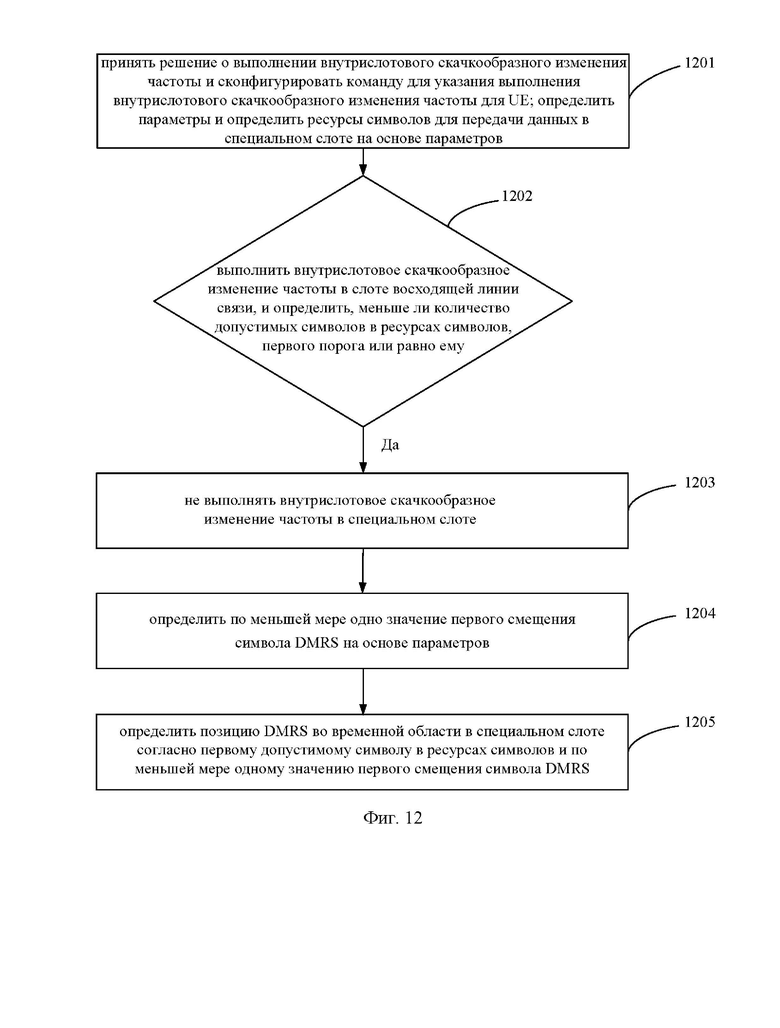

[0029] Фиг. 12 представляет блок-схему способа скачкообразного изменения частоты согласно еще другим вариантам осуществления настоящего изобретения.

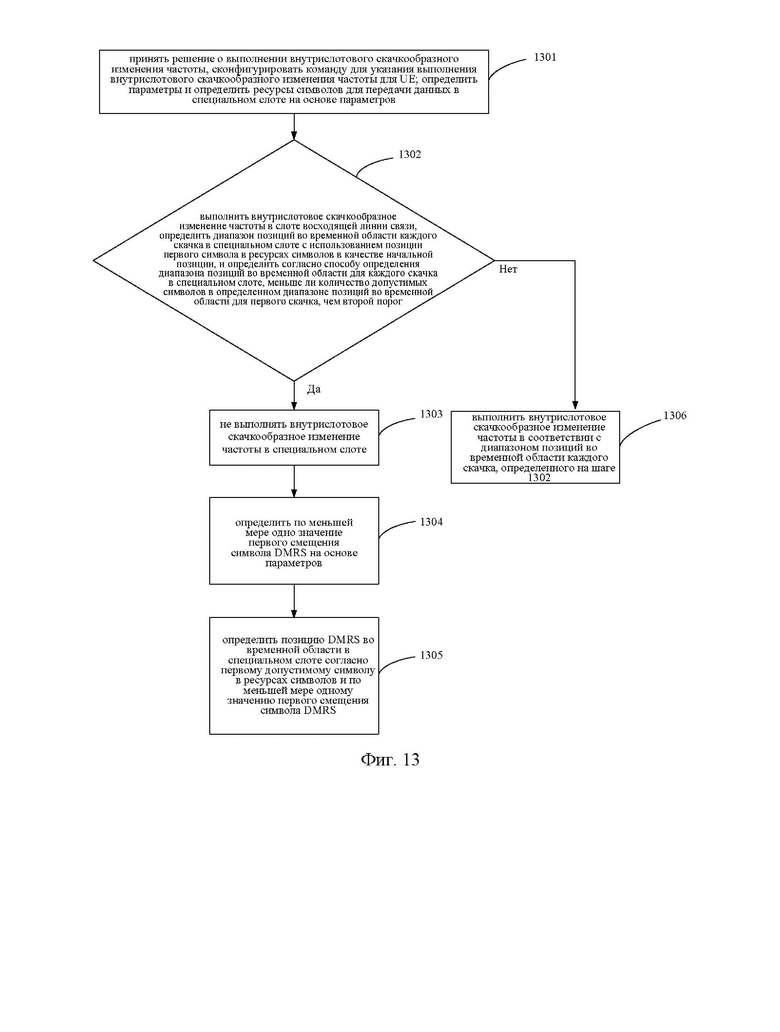

[0030] Фиг. 13 представляет блок-схему способа скачкообразного изменения частоты согласно еще другим вариантам осуществления настоящего изобретения.

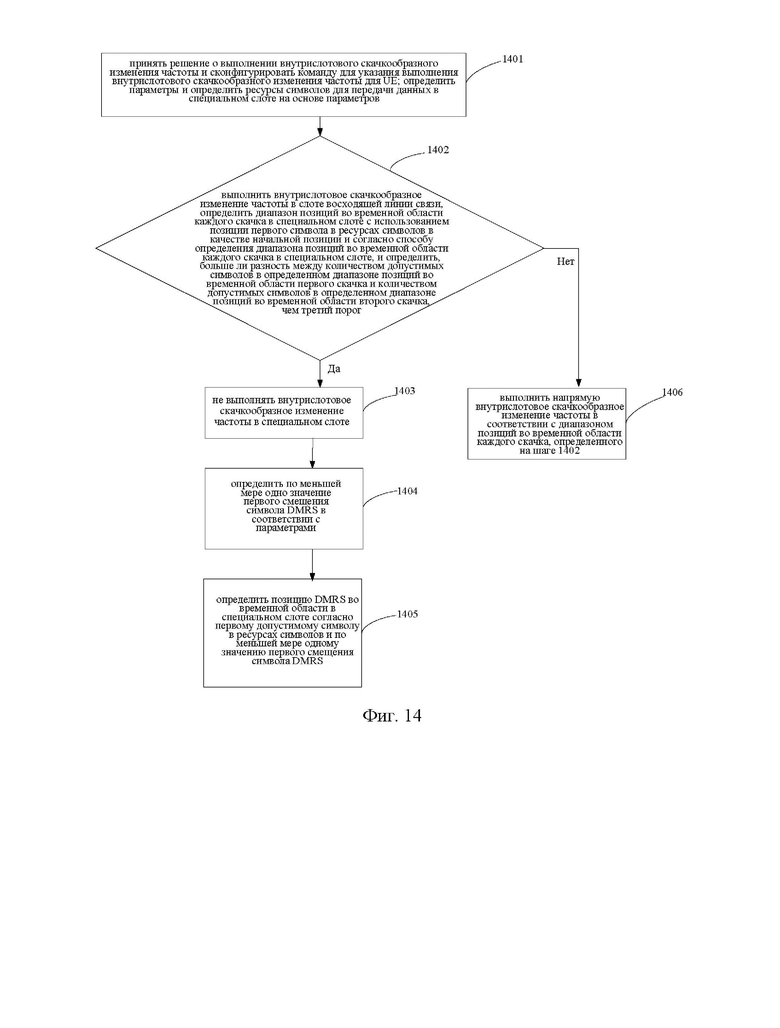

[0031] Фиг. 14 представляет блок-схему способа скачкообразного изменения частоты согласно еще другим вариантам осуществления настоящего изобретения.

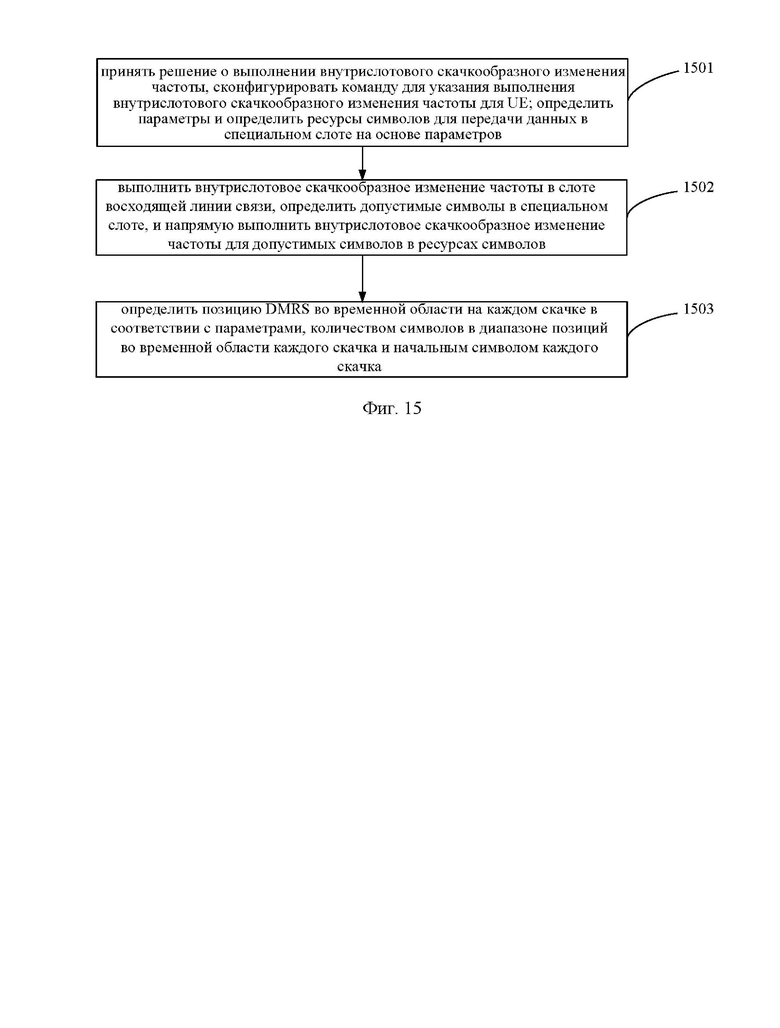

[0032] Фиг. 15 представляет блок-схему способа скачкообразного изменения частоты согласно еще другим вариантам осуществления настоящего изобретения.

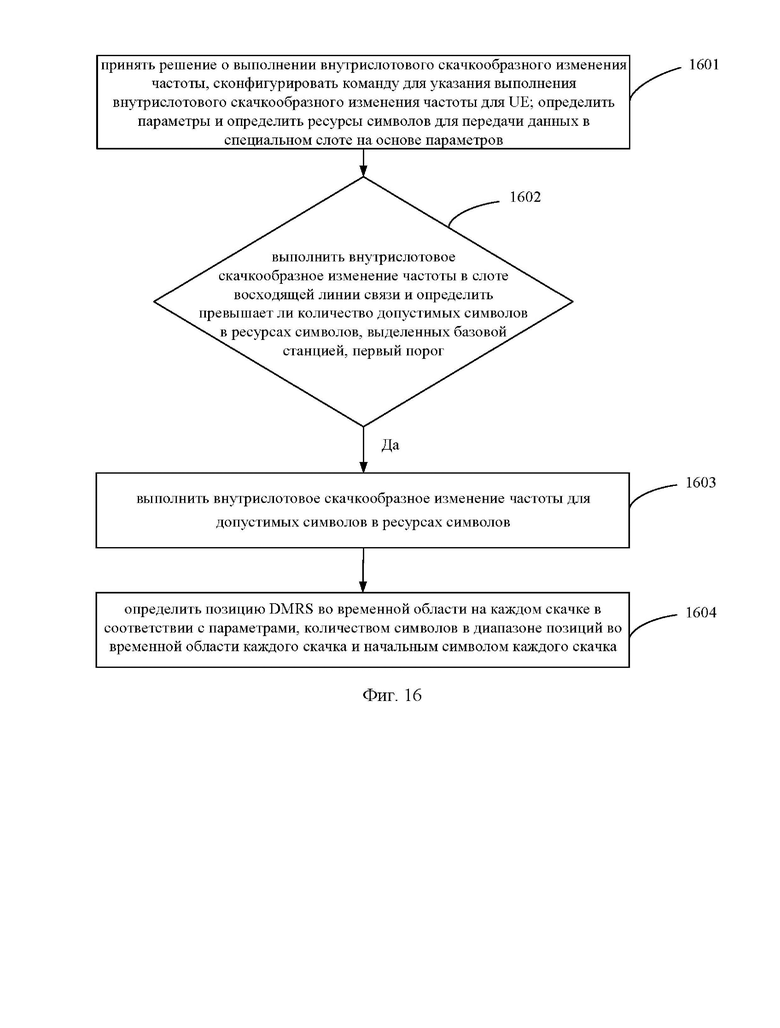

[0033] Фиг. 16 представляет блок-схему способа скачкообразного изменения частоты согласно еще другим вариантам осуществления настоящего изобретения.

[0034] Фиг. 17 представляет блок-схему способа скачкообразного изменения частоты согласно еще другим вариантам осуществления настоящего изобретения.

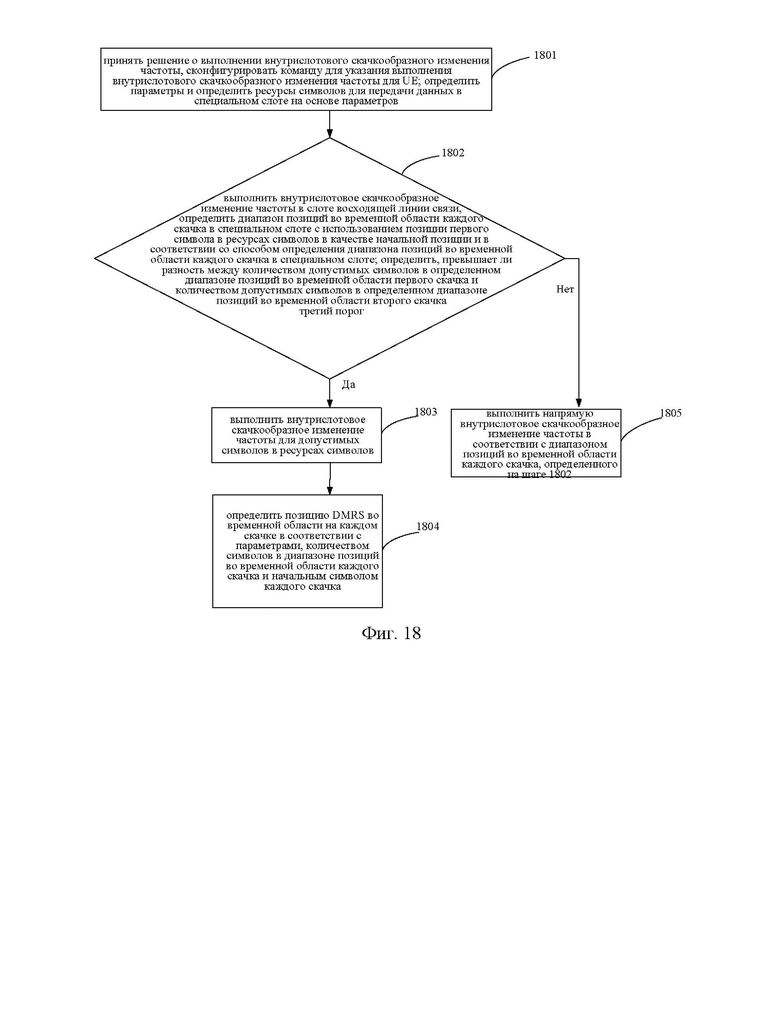

[0035] Фиг. 18 представляет блок-схему способа скачкообразного изменения частоты согласно еще другим вариантам осуществления настоящего изобретения.

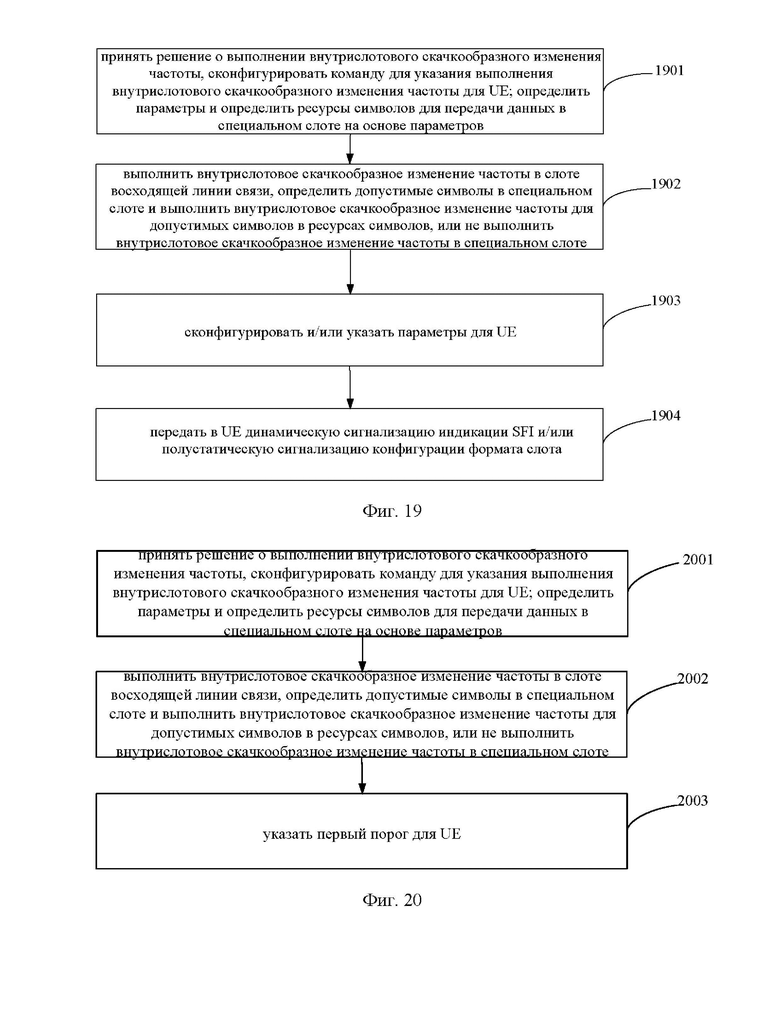

[0036] Фиг. 19 представляет блок-схему способа скачкообразного изменения частоты согласно еще другим вариантам осуществления настоящего изобретения.

[0037] Фиг. 20 представляет блок-схему способа скачкообразного изменения частоты согласно еще другим вариантам осуществления настоящего изобретения.

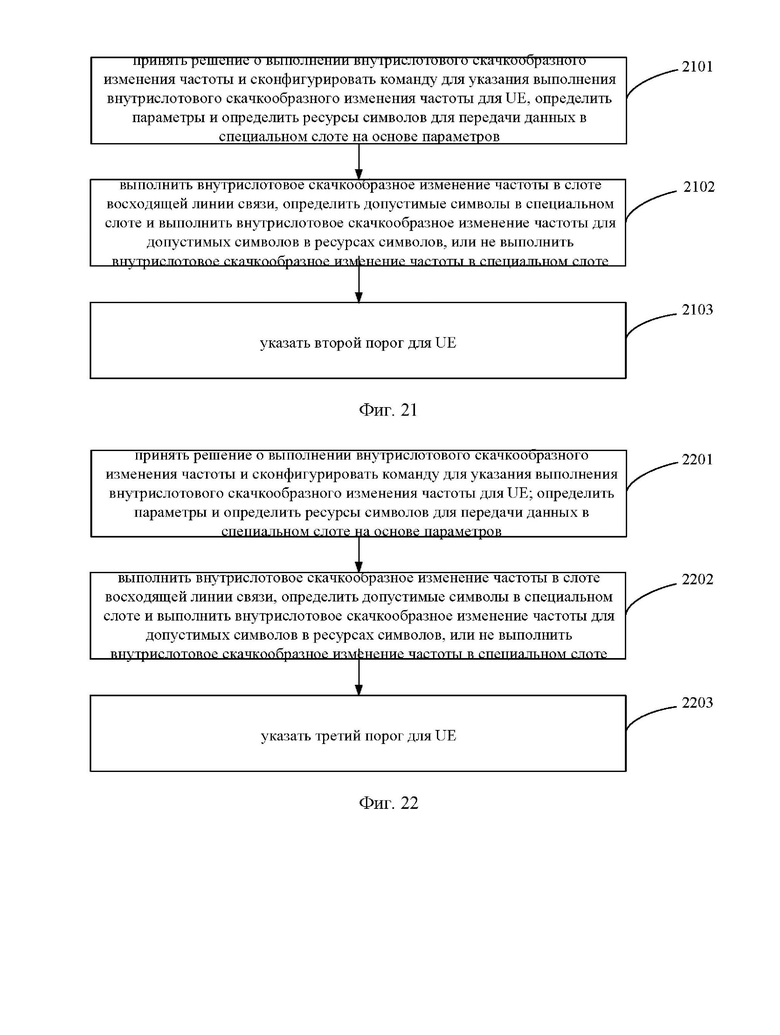

[0038] Фиг. 21 представляет блок-схему способа скачкообразного изменения частоты согласно еще другим вариантам осуществления настоящего изобретения.

[0039] Фиг. 22 представляет блок-схему способа скачкообразного изменения частоты согласно еще другим вариантам осуществления настоящего изобретения.

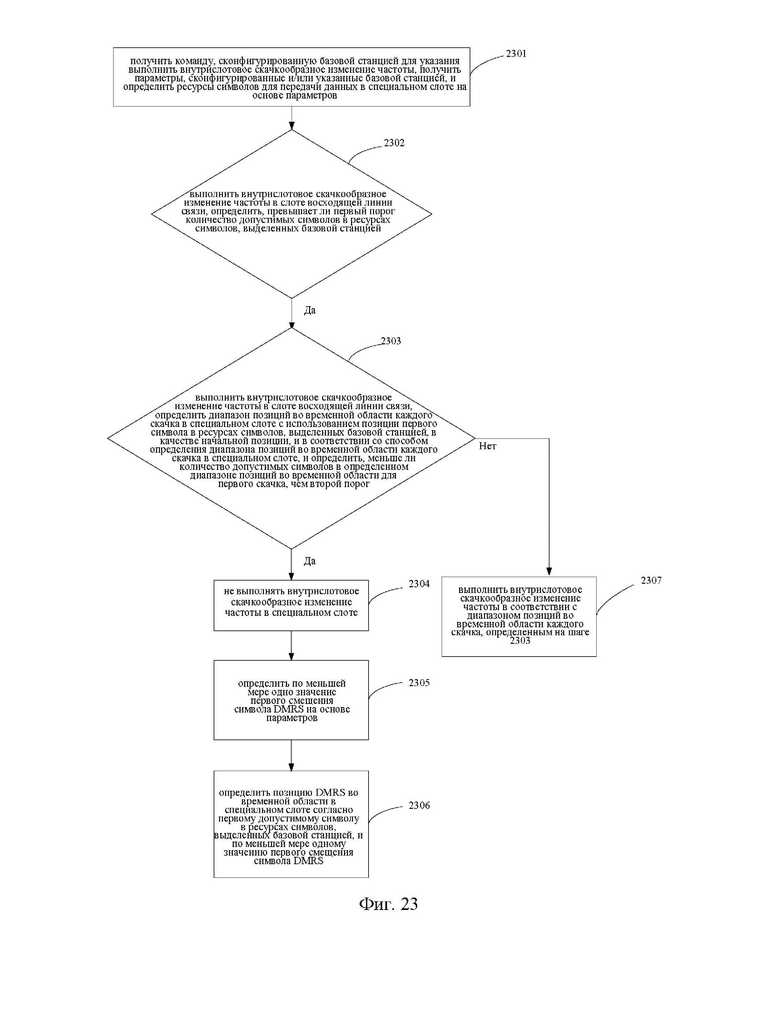

[0040] Фиг. 23 представляет блок-схему способа скачкообразного изменения частоты согласно еще другим вариантам осуществления настоящего изобретения.

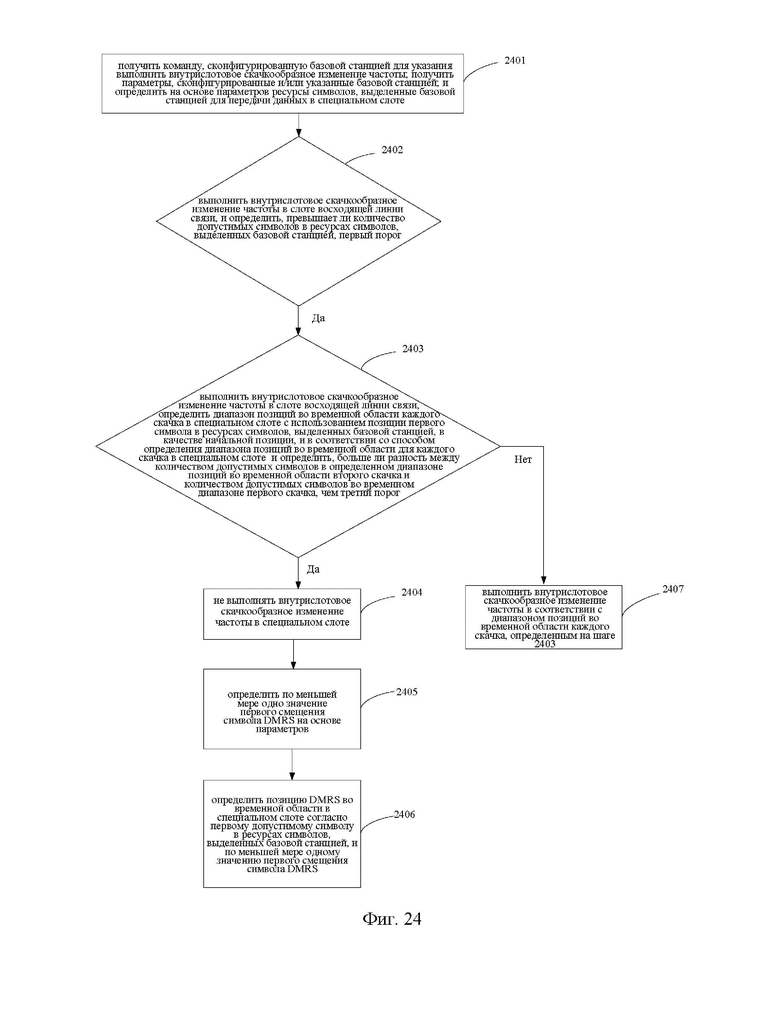

[0041] Фиг. 24 представляет блок-схему способа скачкообразного изменения частоты согласно еще другим вариантам осуществления настоящего изобретения.

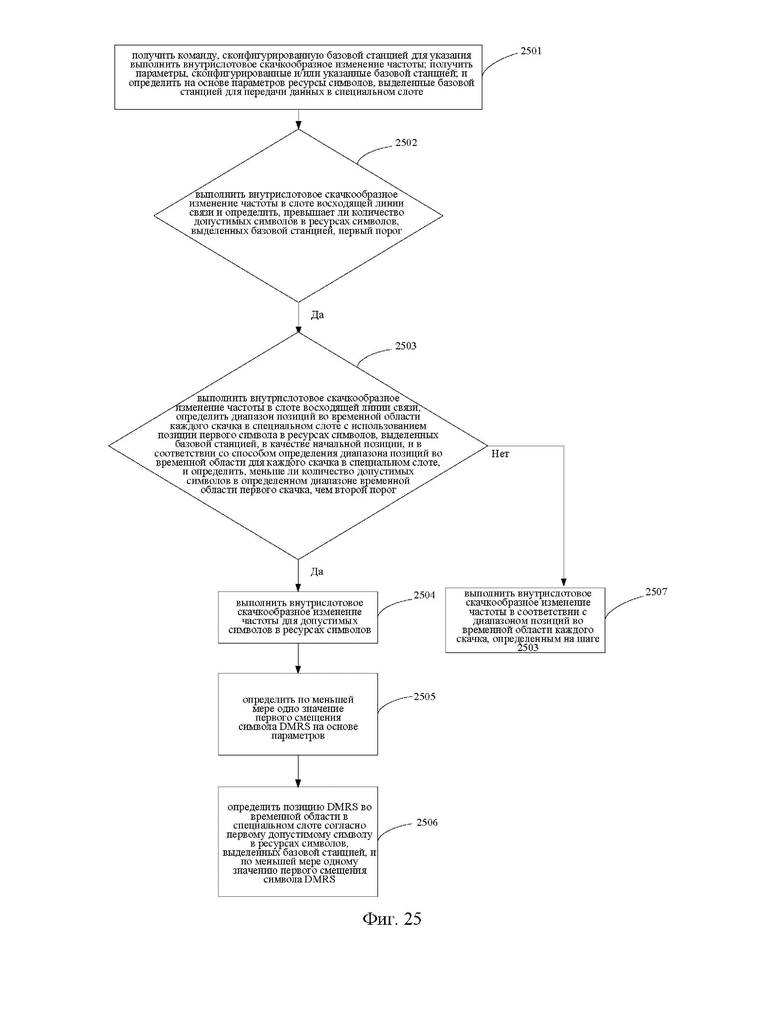

[0042] Фиг. 25 представляет блок-схему способа скачкообразного изменения частоты согласно еще другим вариантам осуществления настоящего изобретения.

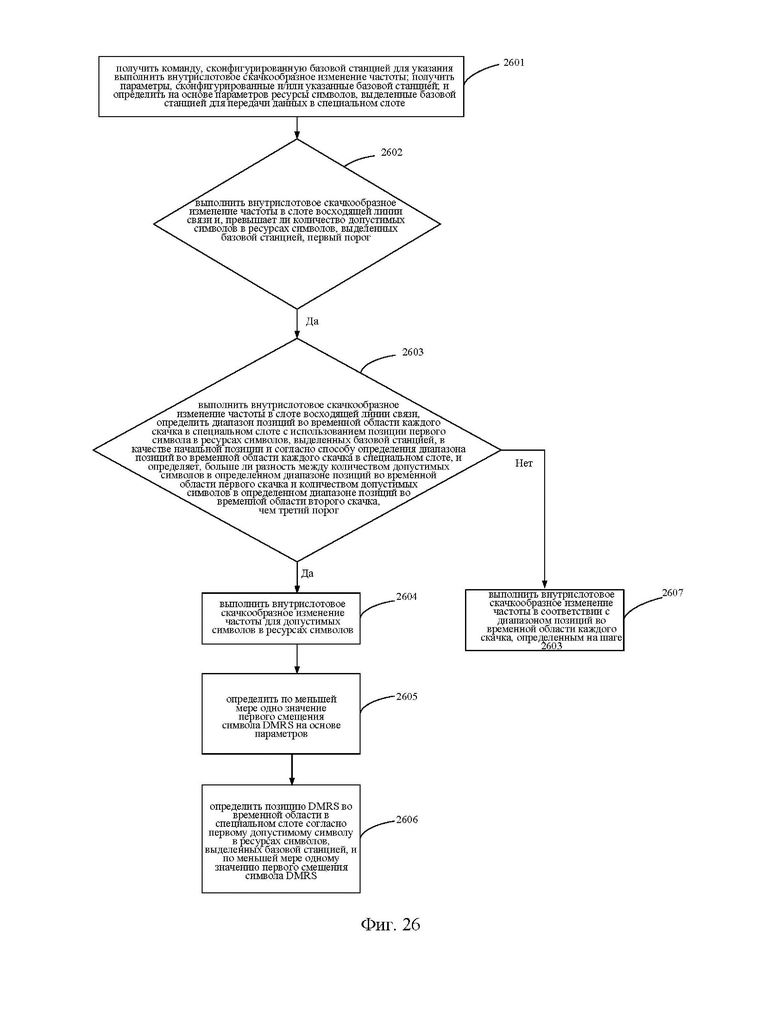

[0043] Фиг. 26 представляет блок-схему способа скачкообразного изменения частоты согласно еще другим вариантам осуществления настоящего изобретения.

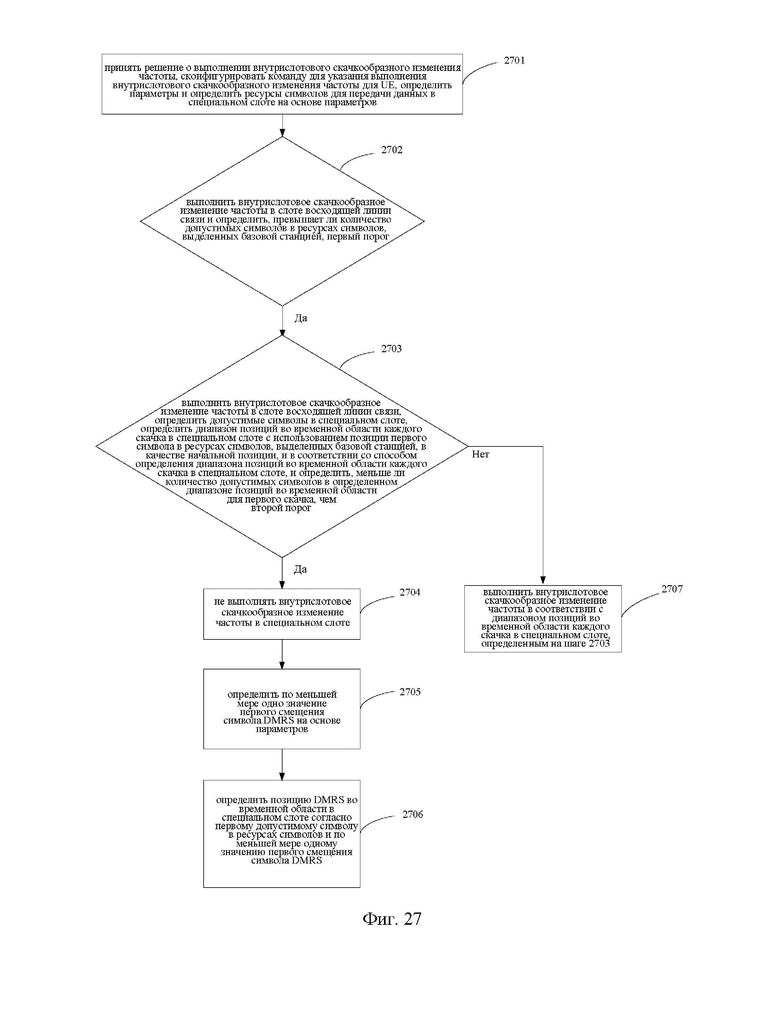

[0044] Фиг. 27 представляет блок-схему способа скачкообразного изменения частоты согласно еще другим вариантам осуществления настоящего изобретения.

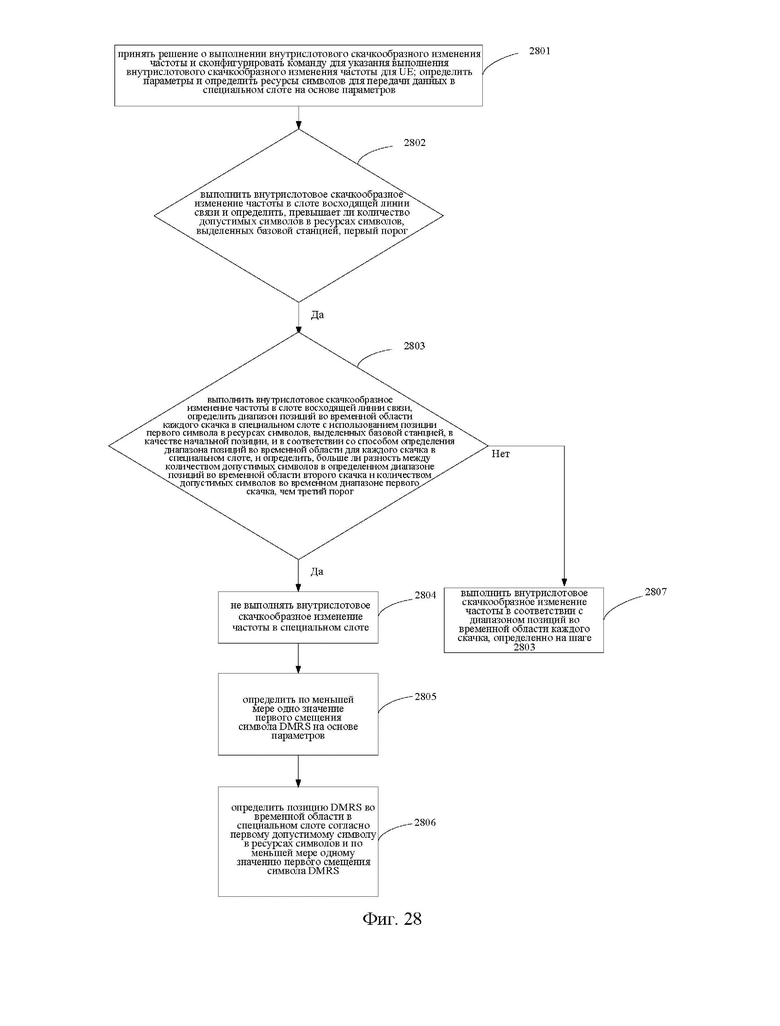

[0045] Фиг. 28 представляет блок-схему способа скачкообразного изменения частоты согласно еще другим вариантам осуществления настоящего изобретения.

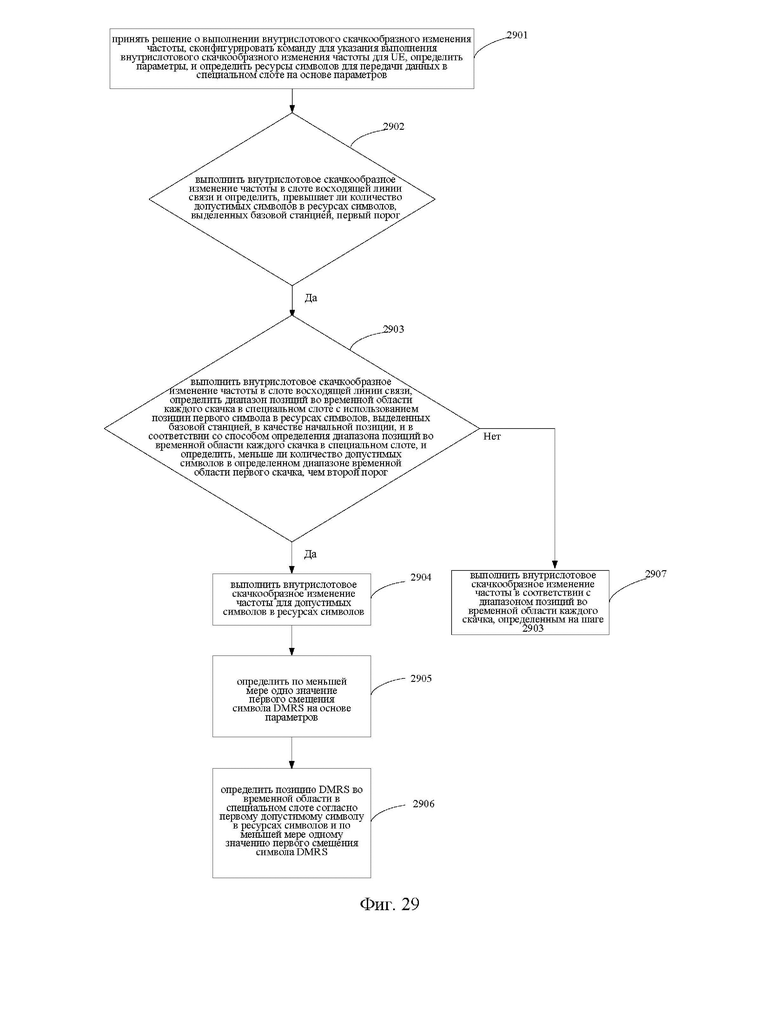

[0046] Фиг. 29 представляет блок-схему способа скачкообразного изменения частоты согласно еще другим вариантам осуществления настоящего изобретения.

[0047] Фиг. 30 представляет блок-схему способа скачкообразного изменения частоты согласно еще другим вариантам осуществления настоящего изобретения.

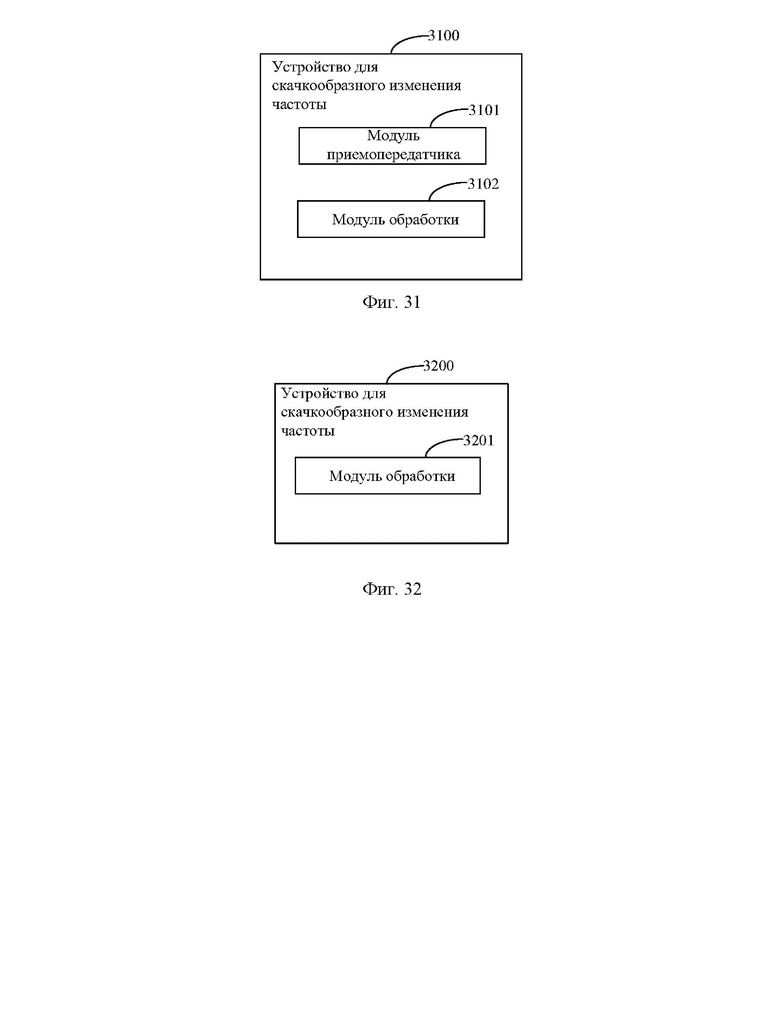

[0048] Фиг. 31 представляет блок-схему устройства для скачкообразного изменения частоты согласно некоторым вариантам осуществления настоящего изобретения.

[0049] Фиг. 32 представляет блок-схему устройства для скачкообразного изменения частоты согласно другим вариантам осуществления настоящего изобретения.

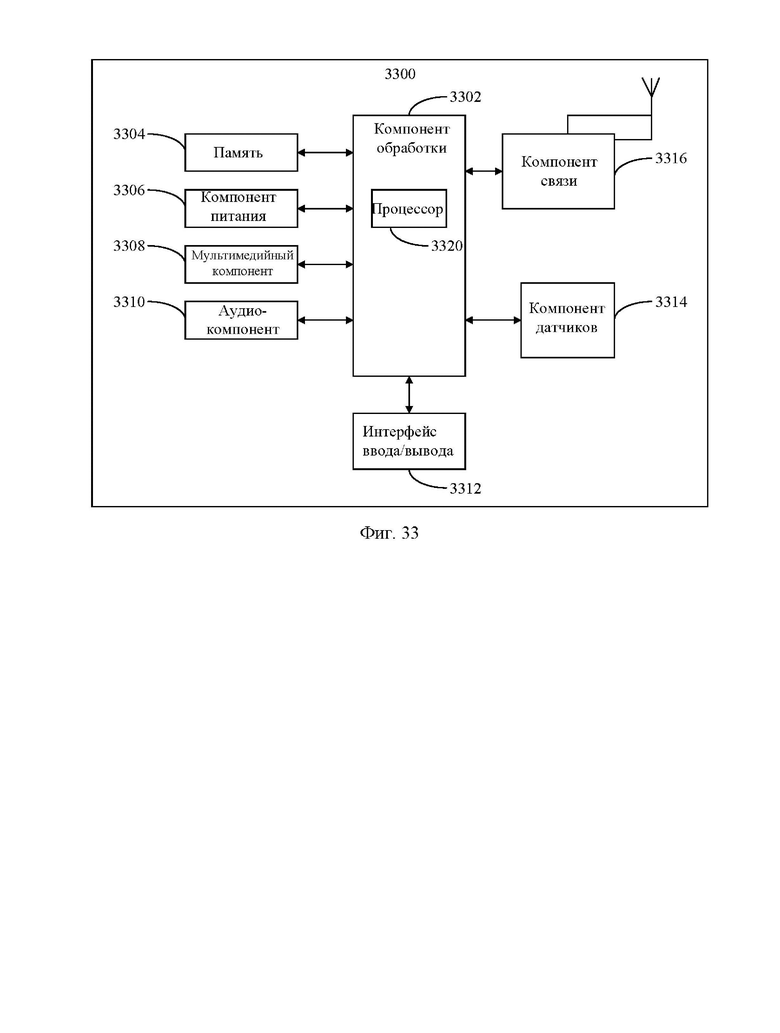

[0050] Фиг. 33 представляет блок-схему UE согласно некоторым вариантам осуществления настоящего изобретения.

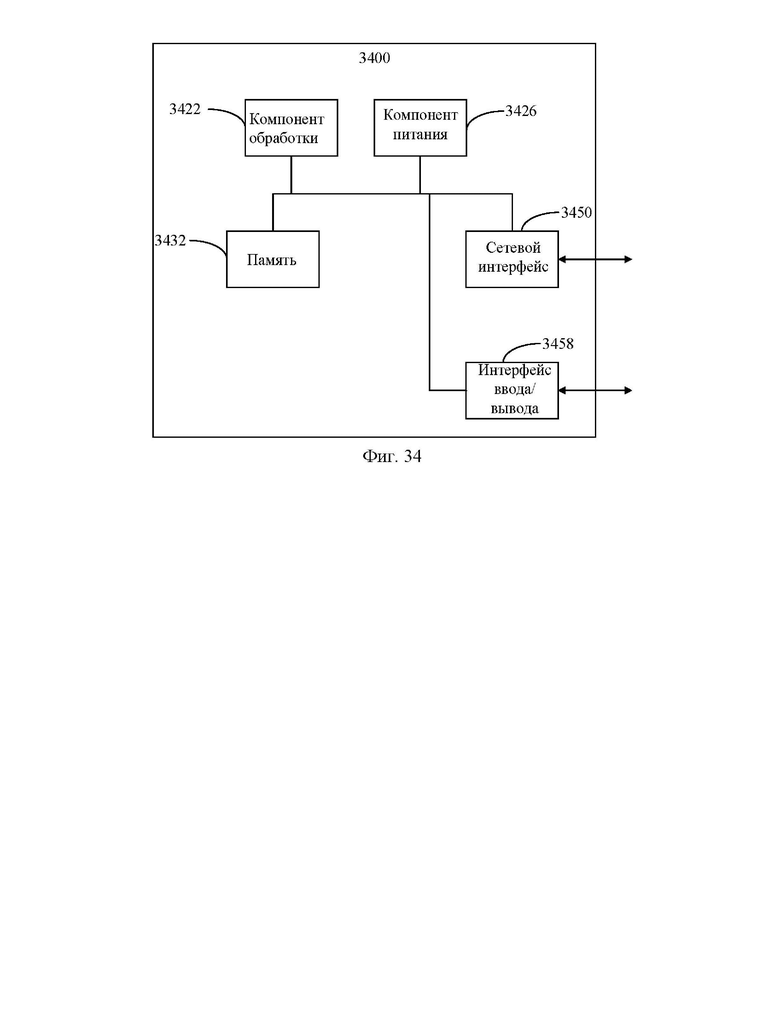

[0051] Фиг. 34 представляет блок-схему базовой станции согласно некоторым вариантам осуществления настоящего изобретения.

Подробное описание

[0052] Теперь будут подробно рассмотрены некоторые варианты осуществления изобретения, примеры которых проиллюстрированы на прилагаемых чертежах. Следующие описания относятся к сопроводительным чертежам, на которых одинаковые номера позиций на разных чертежах обозначают одни и те же или подобные элементы, если не указано иное. Реализации, изложенные в следующих описаниях некоторых вариантов осуществления, не представляют все реализации, соответствующие вариантам осуществления настоящего изобретения. Напротив, они являются просто примерами устройств и способов, соответствующих аспектам, связанным с вариантами реализации изобретения, изложенными в прилагаемой формуле изобретения.

[0053] Термины, используемые в вариантах осуществления настоящего изобретения, предназначены только для целей описания конкретных вариантов осуществления и не предназначены для ограничения вариантов осуществления настоящего изобретения. Формы единственного числа, используемые в вариантах осуществления изобретения и прилагаемой формуле изобретения, также предназначены для включения форм множественного числа, если в контексте явно не указаны другие значения. Следует также понимать, что термин "и/или", используемый в настоящем документе, относится и включает любые или все возможные комбинации одного или нескольких связанных перечисленных элементов.

[0054] Следует понимать, что хотя термины "первый", "второй" и "третий" могут использоваться в вариантах осуществления настоящего изобретения для описания различной информации, информация не должна ограничиваться этими терминами. Эти термины используются только для того, чтобы отличить информацию одного и того же типа друг от друга. Например, не выходя за рамки вариантов осуществления изобретения, первая информация также может называться второй информацией, и аналогичным образом вторая информация также может называться первой информацией. В зависимости от контекста слово "если", используемое в настоящем документе, может интерпретироваться как "когда", "в то время как" или "в ответ на определение".

[0055] Варианты осуществления изобретения более подробно описаны ниже. Примеры вариантов осуществления проиллюстрированы на прилагаемых чертежах, где одинаковые или подобные номера позиций обозначают одинаковые или подобные элементы. Варианты осуществления, описанные ниже со ссылкой на прилагаемые чертежи, являются иллюстративными и предназначены для интерпретации изобретения и не должны рассматриваться как ограничение изобретения.

[0056] В способе скачкообразного изменения частоты, предлагаемом в вариантах осуществления настоящего изобретения, UE может получить команду, сконфигурированную базовой станцией для указания выполнить внутрислотовое скачкообразное изменение частоты, и получить ресурсы символов, выделенные базовой станцией для передачи данных в специальном слоте; выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи и определить допустимые символы в специальном слоте; выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов или не выполнить внутрислотовое скачкообразное изменение частоты в специальном слоте. Можно видеть, что в вариантах осуществления настоящего изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, можно не выполнить его в специальном слоте, так что можно избежать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов при первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты. В вариантах осуществления изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, оно может выполняться только для допустимых символов в специальном слоте, что может гарантировать достаточное количество допустимых символов при каждом скачке в специальном слоте, а также можно избежать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов при первом скачке", тем самым избегая напрасной траты ресурсов, экономия затраты и обеспечивая стабильность скачкообразного изменения частоты.

[0057] Способ скачкообразного изменения частоты, устройство для скачкообразного изменения частоты, UE, базовая станция и носитель данных, предлагаемые в настоящем изобретении, будут более подробно описаны ниже со ссылкой на прилагаемые чертежи.

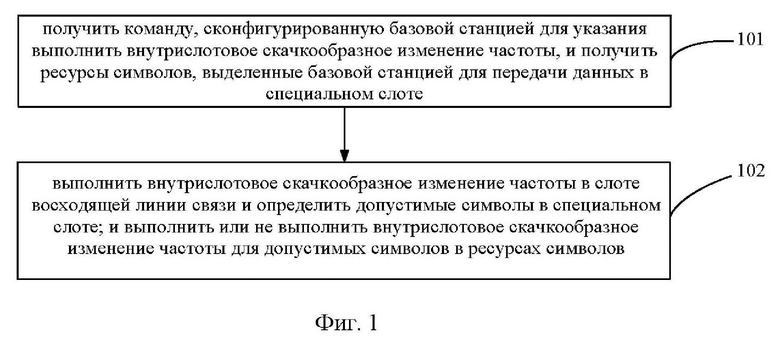

[0058] Фиг. 1 представляет блок-схему способа скачкообразного изменения частоты согласно некоторым вариантам осуществления настоящего изобретения. Способ выполняется пользовательским оборудованием (UE). Как показано на фиг. 1, способ скачкообразного изменения частоты может включать следующие шаги:

[0059] Шаг 101: получить команду, сконфигурированную базовой станцией для указания выполнить внутрислотовое скачкообразное изменение частоты, и получить ресурсы символов, выделенные базовой станцией для передачи данных в специальном слоте (special time slot).

[0060] В некоторых вариантах осуществления изобретения ресурсы символов, выделяемые базовой станцией для передачи данных в специальном слоте, могут быть ресурсами символов для обработки транспортного блока передачи по восходящей линии связи посредством многослотовой передачи (TBoMS) в специальном слоте. В некоторых вариантах осуществления изобретения ресурсы символов для TBoMS восходящей линии связи могут включать в себя позицию начального символа S и количество L следующих подряд символов (временную длительность или длину), а ресурсы символов для TBoMS восходящей линии связи могут быть символами с позициями между [S, S+L-1] в специальном слоте.

[0061] Следует отметить, что в некоторых вариантах осуществления настоящего изобретения, когда тип отображения физического совместно используемого канала восходящей линии связи (Physical Uplink Shared Channel, PUSCH) отличается, позиция начального символа и количество символов также могут не совпадать.

[0062] Более подробно, в некоторых вариантах осуществления изобретения, когда типом отображения PUSCH является Тип А, протокол предусматривает, что позиция начального символа S должна быть позицией 0-го символа, то есть S=символ#0, а количество символов L может быть между [4, 14], т.е., L∈[4, 14] и 4≤S+L≤14. Например, предполагая, что типом отображения PUSCH является Тип А, позиция начального символа S равна символу #0, а количество символов может быть равно 5, так что можно определить, что ресурсы символов, выделенные базовой станцией для TBoMS восходящей линии связи, равны: символ#0~символ#5 в специальном слоте.

[0063] В других вариантах осуществления изобретения, когда типом отображения PUSCH является Тип В, протокол предусматривает, что позиция начального символа S∈[символ#0, символ#13] и количество символов L может находиться между [1, 14], т.е. L∈[1, 14] и 1≤S+L≤14. Например, предполагая, что тип отображения PUSCH является типом В, позицией начального символа S может быть символ#2, а количество символов может быть равно 5, так что можно определить, что ресурсы символов, выделенные базовой станцией для TBoMS восходящей линии связи, представляют собой: символ#2~символ#7 в специальном слоте.

[0064] Кроме того, следует отметить, что в некоторых вариантах осуществления изобретения ресурсы символов для TBoMS восходящей линии связи могут определяться UE на основании параметров, сконфигурированных и/или указанных базовой станцией. Конкретный способ определения ресурсов символов на основании параметров будет более подробно описан в последующих вариантах осуществления.

[0065] Шаг 102: выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи и определить допустимые символы в специальном слоте; и выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов, или не выполнить внутрислотовое скачкообразное изменение частоты в специальном слоте.

[0066] В некоторых вариантах осуществления изобретения способ определения допустимых символов в специальном слоте может включать: определение недопустимых символов в специальном слоте согласно динамической сигнализации указания индикации формата слота (Slot Format Indication, SFI) и/или полустатической сигнализации конфигурации формата слота и/или другой динамической сигнализации индикации и/или другой сигнализации конфигурации управления радиоресурсами (Radio Resource Control, RRC), передаваемой базовой станцией, и определение, что допустимые символы являются символами в специальном слоте, отличными от недопустимых символов.

[0067] В некоторых вариантах осуществления изобретения недопустимые символы могут включать в себя по меньшей мере одно из следующего:

[0068] символ защитного интервала для переключения с нисходящей линии связи на восходящую линию связи;

[0069] символы нисходящей линии связи для передачи по нисходящей линии связи;

[0070] символы, используемые для передачи блока сигналов синхронизации (Synchronization Signal Block, SSB);

[0071] символы, выделенные для общего пространства поиска (Common Search Space, CSS) (например, CSS#0);

[0072] символ, занятый индикацией отмены (Cancel Indication, CI); или

[0073] символ, используемый для передачи трафика услуги с более высоким приоритетом, чем текущая передача данных.

[0074] В некоторых вариантах осуществления изобретения, когда определенный символ в специальном слоте удовлетворяет любому из вышеперечисленных условий, определяется, что этот символ является недопустимым символом.

[0075] Следует отметить, что в некоторых вариантах осуществления изобретения ресурсы временной области, выделенные базовой станцией на шаге 101 выше, могут включать в себя недопустимые символы. В других вариантах осуществления изобретения ресурсы временной области, выделенные базовой станцией на шаге 101 выше, могут не включать в себя недопустимые символы.

[0076] В некоторых вариантах осуществления изобретения, когда внутрислотовое скачкообразное изменение частоты выполняется в слоте восходящей линии связи, оно может выполняться только для допустимых символов в ресурсах символов. В других вариантах осуществления настоящего изобретения, когда внутрислотовое скачкообразное изменение частоты выполняется в слоте восходящей линии связи, внутрислотовое скачкообразное изменение частоты сможет не выполняться в специальном слоте.

[0077] Следует также отметить, что в некоторых вариантах осуществления изобретения, когда внутрислотовое скачкообразное изменение частоты не выполняется в специальном слоте, позиция специального слота в частотной области является такой же, как позиция любого скачка в частотной области в слоте восходящей линии связи. Например, в некоторых вариантах осуществления изобретения позиция специального слота в частотной области может быть такой же, как позиция в частотной области второго скачка в слоте восходящей линии связи.

[0078] Таким образом, в способе скачкообразного изменения частоты, предлагаемом в вариантах осуществления настоящего изобретения, UE может получить команду, сконфигурированную базовой станцией для указания выполнить внутрислотовое скачкообразное изменение частоты, и получить ресурсы символов, выделенные базовой станцией для передачи данных в специальном слоте; выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи и определить допустимые символы в специальном слоте; и выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов или не выполнить внутрислотовое скачкообразное изменение частоты в специальном слоте. Можно видеть, что в вариантах осуществления настоящего изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, можно не выполнить его в специальном слоте, так что можно избежать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов на первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты. В вариантах осуществления изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, оно может выполняться только для допустимых символов в специальном слоте, что может гарантировать достаточное количество допустимых символов при каждом скачке в специальном слоте, а также избегать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов на первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты.

[0079] Фиг. 2 представляет собой блок-схему другого способа скачкообразного изменения частоты согласно некоторым вариантам осуществления настоящего изобретения. Способ выполняется пользовательским оборудованием (UE). Как показано на фиг. 2, способ скачкообразного изменения частоты может включать следующие шаги:

[0080] Шаг 201: получить команду, сконфигурированную базовой станцией для указания выполнить внутрислотовое скачкообразное изменение частоты; получить параметры, сконфигурированные и/или указанные базовой станцией; и определить на основе параметров ресурсы символов, выделенные базовой станцией для передачи данных в специальном слоте.

[0081] В некоторых вариантах осуществления изобретения, выполнять ли изменение частоты внутри слота, определяют битом флага скачкообразного изменения частоты, типом выделения ресурсов частотной области (тип 1) или конфигурацией типа скачкообразного изменения частоты.

[0082] Тип скачкообразного изменения частоты конфигурируется параметром более высокого уровня RRC "скачкообразное изменение частоты" (Frequency Hopping, FH), который может быть сконфигурирован как внутрислотовое FH и межслотовое FH, или этот параметр не существует, а если он не существует, внутрислотовое скачкообразное изменение частоты слота не разрешено.

[0083] Тип выделения ресурсов частотной области может быть сконфигурирован как {тип 1, тип 2, динамическое переключение} с помощью сигнализации более высокого уровня RRC, где тип 1 представляет собой шаблон непрерывного выделения ресурсов частотной области, а тип 2 представляет собой шаблон прерывистого распределения ресурсов частотной области. Когда он сконфигурировано как динамическое переключение, определяется, относится ли оно к типу 1 или типу 2, на основе индикации динамической сигнализации информации управления нисходящей линии связи (Downlink Control Information, DCI), и только тогда, когда он сконфигурирован или указан как тип 1, разрешается внутрислотовое скачкообразное изменение частоты.

[0084] Бит флага скачкообразного изменения частоты динамически обозначается 1 битом в сигнализации DCI, при этом "1" указывает, что выполняется внутрислотовое скачкообразное изменение частоты, а "0" указывает, что внутрислотовое скачкообразное изменение частоты не выполняется.

[0085] В некоторых вариантах осуществления изобретения вышеуказанный параметр может включать в себя по меньшей мере одно из следующего:

[0086] тип отображения PUSCH, при этом тип отображения PUSCH включает в себя Тип А и Тип В;

[0087] количество символов для передачи данных в специальном слоте; или

[0088] позиция начального символа для передачи данных в специальном слоте.

[0089] Конкретный способ получения пользовательским оборудованием (UE) параметров, сконфигурированных и/или указанных базовой станцией, будет более подробно описан ниже.

[0090] В некоторых вариантах осуществления изобретения способы получения "типа отображения PUSCH или количества символов для передачи данных в специальном слоте, или позиции начального символа для передачи данных в специальном слоте" в параметре могут включать в себя: получение посредством сигнализации более высокого уровня, передаваемой базовой станцией, и динамическую индикацию базовой станцией.

[0091] Более подробно, в некоторых вариантах осуществления изобретения способ получения типа отображения PUSCH или количества символов для передачи данных в специальном слоте или позиции начального символа для передачи данных в специальном слоте посредством сигнализации более высокого уровня, передаваемой базовой станцией, и динамического указания базовой станцией может, в частности, включать в себя: получение пользовательским оборудованием (UE) передаваемой базовой станцией посредством сигнализации более высокого уровня таблицы распределения ресурсов временной области, при этом таблица распределения ресурсов временной области восходящей линии связи включает в себя по меньшей мере одну группу ресурсов временной области; каждая группа ресурсов временной области соответствует индексу, и каждая группа ресурсов временной области включает в себя по меньшей мере один из следующих параметров: тип отображения PUSCH, количество символов для передачи данных в специальном слоте или позицию начального символа для передачи данных в специальном слоте; и получение индекса, динамически указываемого базовой станцией, чтобы определить ресурсы временной области, соответствующие индексу из таблицы распределения ресурсов временной области, согласно динамически указанному индексу.

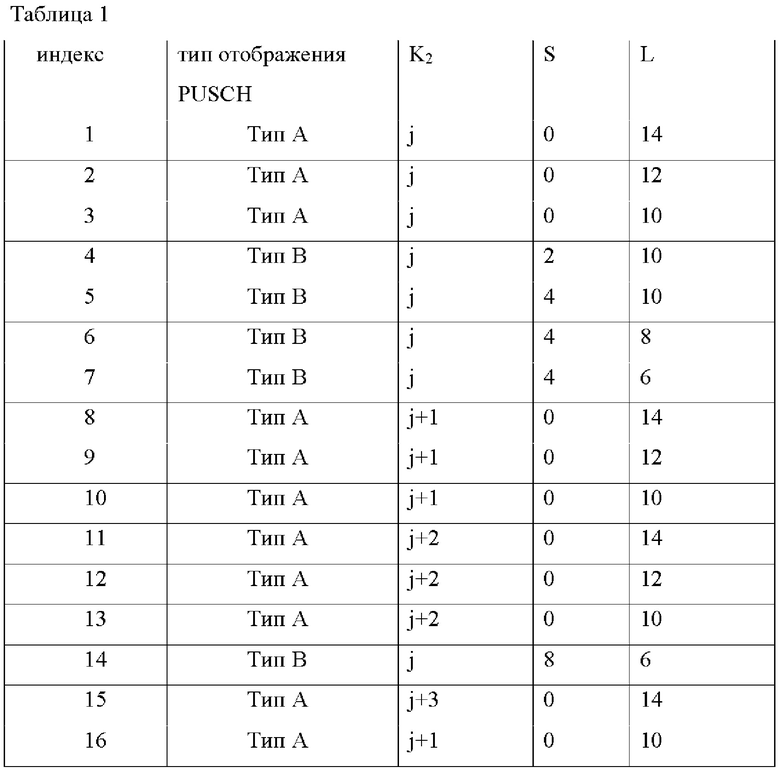

[0092] Например, Таблица 1 представляет собой таблицу распределения ресурсов во временной области восходящей линии связи согласно некоторым вариантам осуществления настоящего изобретения.

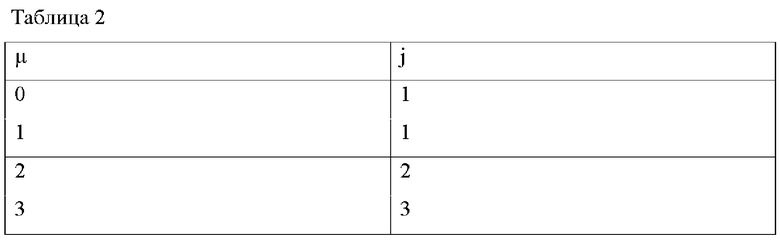

[0093] Как показано в Таблице 2, значение μ соответствует разносу поднесущих части полосы пропускания (BandWidth Part, BWP), где находится текущая передача. Значение параметра μ (обозначающего нумерологию) может быть определено на основе соответствующего соотношения и разноса поднесущих BWP, где находится текущая передача. При этом соответствующее соотношение может быть следующим: когда разнос поднесущих составляет 15 кГц, μ=0; когда разнос поднесущих составляет 30 кГц, μ=1; когда разнос поднесущих составляет 60 кГц, μ=2; а когда разнос поднесущих составляет 120 кГц, μ=3. В некоторых вариантах осуществления настоящего изобретения соответствующее соотношение между значением μ и разносом поднесущих BWP, где расположена текущая передача, может быть получено базовой станцией посредством сигнализации более высокого уровня RRC.

[0094] Как показано в таблицах 1 и 2, существует множество индексов (индексов строки или индексов вхождения), и разные индексы соответствуют разным ресурсам временной области. Более подробно, ресурсы временной области, соответствующие индексу=4, включают в себя: тип отображения PUSCH - Тип В, временное смещение K₂=j, позицию начального символа S=2 для передачи данных в специальном слоте и количество символов L=10 для передачи данных в специальном слоте.

[0095] Исходя из этого, в некоторых вариантах осуществления изобретения, предполагая, что индекс, динамически указываемый базовой станцией, равен 4, UE может напрямую определять тип отображения PUSCH, или количество символов для передачи данных в специальном слоте, или позицию начального символа для передачи данных в специальном слоте, на основании параметров. Затем, в сочетании с вышеуказанным контентом UE может успешно получить параметры, сконфигурированные и/или указанные базовой станцией.

[0096] Кроме того, в некоторых вариантах осуществления изобретения, после того как UE получает параметры, сконфигурированные и/или указанные базовой станцией, оно может определить ресурс символов для TBoMS восходящей линии связи в специальном слоте в соответствии с параметром. Более подробно, в некоторых вариантах осуществления настоящего изобретения способ определения ресурсов символов для TBoMS восходящей линии связи в специальном слоте может, в частности, включать: установку символов с позициями символов между [S, S+L-1] в специальном слоте в качестве ресурсов символов для TBoMS восходящей линии связи.

[0097] Шаг 202: выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, определить допустимые символы в специальном слоте, и напрямую принять решение не выполнять внутрислотовое скачкообразное изменение частоты в специальном слоте.

[0098] В некоторых вариантах осуществления настоящего изобретения конкретный способ выполнения внутрислотового скачкообразного изменения частоты в слоте восходящей линии связи может быть способом, известным из предшествующего уровня техники, и подробности в некоторых вариантах осуществления изобретения не будут описаны здесь.

[0099] Шаг 203: определить по меньшей мере одно значение первого смещения символа опорного сигнала демодуляции (Demodulation Reference Signal, DMRS) согласно параметрам, сконфигурированным и/или указанным базовой станцией.

[00100] В некоторых вариантах осуществления изобретения параметры, сконфигурированные и/или указанные базовой станцией, могут дополнительно включать в себя по меньшей мере одно из следующего:

[00101] дополнительную позицию DMRS;

[00102] количество портов DMRS;

[00103] следует ли разрешать внутрислотовое скачкообразное изменение частоты; или

[00104] позицию DMRS типа A (DMRS-Type A Position).

[00105] Следует отметить, что в некоторых вариантах осуществления настоящего изобретения параметр DMRS-Type A Position является параметром для отображения PUSCH типа А. На основании этого, когда типом отображения PUSCH является Тип В, параметр DMRS-Type A Position является недействительным. Когда типом отображения PUSCH является Тип А, параметр DMRS-Type A Position является действительным.

[00106] Кроме того, в некоторых вариантах осуществления изобретения UE может запросить следующую таблицу 3 в соответствии с типом конфигурации DMRS и количеством портов DMRS в вышеуказанном параметре, чтобы определить, является ли тип DMRS по числу символов односимвольным DMRS или двухсимвольным DMRS. В некоторых вариантах осуществления изобретения тип конфигурации DMRS может быть сконфигурирован базовой станцией для UE посредством параметра более высокого уровня RRC. В некоторых вариантах осуществления изобретения тип конфигурации DMRS включает тип 1 и тип 2.

[00107] Как показано в таблице 1, в случае, когда типом конфигурации DMRS является тип 1 и когда количество портов меньше или равно 4, он определяется как односимвольный DMRS, а когда количество портов больше 4, он определяется как двухсимвольный DMRS. В случае, когда типом конфигурации DMRS является тип 2, когда количество портов меньше или равно 8, он определяется как односимвольный DMRS, а когда количество портов больше 8, он определяется как двухсимвольный DMRS.

[00108] Конкретный способ получения пользовательским оборудованием (UE) параметров, сконфигурированных и/или указанных базовой станцией, будет более подробно описан ниже.

[00109] Более подробно, в некоторых вариантах осуществления изобретения способ получения DMRS-additional position (дополнительной позиции DMRS) в параметрах может включать в себя: получение посредством сигнализации RRC более высокого уровня, передаваемой базовой станцией.

[00110] В некоторых вариантах осуществления изобретения способ получения DMRS-Type A Position в параметрах может включать: получение посредством системного широковещательного сообщения блока главной информации (Master Information Block, MIB), передаваемого базовой станцией.

[00111] В некоторых вариантах осуществления изобретения способ получения количества портов DMRS в параметрах или разрешения внутрислотового скачкообразного изменения частоты включает: получение количества портов DMRS, динамически указываемого базовой станцией, или разрешено ли внутрислотовое скачкообразное изменение частоты.

[00112] В некоторых вариантах осуществления изобретения UE определяет по меньшей мере одно значение первого смещения символа DMRS в соответствии с параметрами, при этом значение первого смещения символа DMRS используется для определения позиции символа DMRS в специальном слоте.

[00113] В некоторых вариантах осуществления изобретения, когда тип временной области PUSCH, включенный в параметр, отличается, способ определения для UE по меньшей мере одного значения первого смещения символа DMRS в соответствии с параметром также отличается.

[00114] Более подробно, в некоторых вариантах осуществления изобретения, когда тип временной области PUSCH, включенный в параметр, является типом В, UE может определить по меньшей мере одно значение первого смещения символа DMRS согласно правилу отображения Типа В.

[00115] В других вариантах осуществления изобретения, когда тип временной области PUSCH, включенный в параметр, является типом A, UE может определить по меньшей мере одно значение первого смещения символа DMRS согласно правилу отображения Типа А.

[00116] В других вариантах осуществления изобретения, когда тип временной области PUSCH, включенный в параметр, является типом A, UE может определить по меньшей мере одно значение первого смещения символа DMRS согласно правилу отображения Типа В.

[00117] В других вариантах осуществления изобретения, когда тип временной области PUSCH, включенный в параметр, является типом A, UE может определить по меньшей мере одно значение первого смещения символа DMRS в соответствии с правилом отображения Типа В, в котором количество портов DMRS в параметре один, а количество допустимых символов в специальном слоте меньше 4.

[00118] Конкретные способы для определения по меньшей мере одного значения первого смещения символа DMRS согласно правилу отображения Типа А и для определения по меньшей мере одного значения первого смещения символа DMRS согласно правилу отображения Типа В более подробно описаны ниже.

[00119] В некоторых вариантах осуществления изобретения способ для определения по меньшей мере одного значения первого смещения символа DMRS согласно правилу отображения Типа В может включать следующее.

[00120] Способ 1: по меньшей мере одно значение первого смещения символа DMRS определяется на основе количества доступных символов в ресурсах символов и параметров, за исключением количества символов, используемых для передачи данных в специальном слоте.

[00121] Способ 2: по меньшей мере одно значение первого смещения символа DMRS определяется на основе количества символов для передачи данных в специальном слоте и других параметров в параметрах, отличных от количества символов для передачи данных в специальном слоте.

[00122] Далее описанные выше способ 1 и способ 2 представлены более подробно.

[00123] Во-первых, в некоторых вариантах осуществления изобретения при использовании способа 1 и способа 2 для определения по меньшей мере одного значения первого смещения символа DMRS необходимо использовать таблицу определения местоположения позиции PUSCH DMRS, где Таблица 4 представляет собой таблицу определения местоположения первой позиции PUSCH DMRS в некоторых варианты осуществления изобретения. UE может получить по меньшей мере одно значение первого смещения символа DMRS, выполняя поиск в таблице 4 в соответствии с параметром.

[00124] В некоторых вариантах осуществления изобретения может быть количеством допустимых символов в ресурсах символов. В других вариантах осуществления изобретения может быть количеством символов для передачи данных в специальном слоте. На основании этого UE может определить по меньшей мере одно значение первого смещения символа DMRS в соответствии с типом отображения PUSCH и DMRS-Additional Position. Например, когда =10, типом отображения PUSCH является Тип В, a DMRS-Additional Position=pos2, по меньшей мере одно значение смещения символа DMRS, равное 4, 8, может быть определено путем поиска в таблице 4.

[00125] Следует отметить, что в некоторых вариантах осуществления изобретения определяется в соответствии с типом отображения PUSCH. Более подробно, когда типом отображения PUSCH является Тип A, =DMRS-TypeA-Position. Когда типом отображения PUSCH является Тип В, =0. Исходя из этого, при отображении согласно правилу отображения Типа В, =0.

[00126] На этом основании, в некоторых вариантах осуществления настоящего изобретения при использовании способа 1 для определения по меньшей мере одного значения первого смещения символа DMRS, в приведенной выше таблице 4 представляет собой количество допустимых символов в ресурсах символов. Шаг определения пользовательским оборудованием (UE) по меньшей мере одного значения первого смещения символа DMRS с использованием способа 1 может включать: поиск в приведенной выше таблице 4 в соответствии с количеством допустимых символов в ресурсах символов, DMRS-Additional Position и отображением PUSCH Типа В для выполнения отображения символов DMRS, чтобы определить по меньшей мере одно значение первого смещения символа DMRS.

[00127] В других вариантах осуществления изобретения, при использовании способа 1 для определения по меньшей мере одного значения первого смещения символа DMRS, в приведенной выше таблице 4 представляет собой количество символов для передачи данных в специальном слоте. Шаг для определения пользовательским оборудованием (UE) по меньшей мере одного значения первого смещения символа DMRS с использованием способа 2 может включать: поиск в приведенной выше таблице 4 в соответствии с количеством символов, DMRS-Additional Position и отображением PUSCH Типа В для выполнения отображения символа DMRS, чтобы определить по меньшей мере одно значение первого смещения символа DMRS.

[00128] В некоторых вариантах осуществления изобретения способ определения по меньшей мере одного значения первого смещения символа DMRS согласно правилу отображения Типа А может включать следующее.

[00129] Первый способ заключается в определении по меньшей мере одного значения первого смещения символа DMRS в соответствии с количеством допустимых символов в ресурсах символов и другими параметрами, отличными от количества символов для передачи данных в специальном слоте.

[00130] Второй способ заключается в определении по меньшей мере одного значения первого смещения символа DMRS в соответствии с количеством символов для передачи данных в специальном слоте и другими параметрами, отличными от количества символов для передачи данных в специальном слоте.

[00131] Далее, описанные выше первый и второй способы представлены подробно. [00132] Во-первых, в некоторых вариантах осуществления изобретения при использовании первого способа и второго способа для определения по меньшей мере одного значения первого смещения символа DMRS необходимо использовать таблицу определения местоположения позиции PUSCH DMRS в вышеприведенной таблице 4, в которой UE может получить по меньшей мере одно значение первого смещения символа DMRS, выполняя поиск в таблице 4 в соответствии с вышеуказанным параметром.

[00133] В некоторых вариантах осуществления изобретения может быть количеством допустимых символов в ресурсах символов. В других вариантах осуществления изобретения может быть количеством символов для передачи данных в специальном слоте. На основании этого UE может определить по меньшей мере одно значение первого смещения символа DMRS в соответствии с типом отображения PUSCH и DMRS-Additional Position. Например, когда =10, типом отображения PUSCH является Тип A, a DMRS-Additional Position=pos2, по меньшей мере одно значение смещения символа DMRS, равное 6, 9, может быть определено путем поиска в таблице 4.

[00134] Следует отметить, что в некоторых вариантах осуществления изобретения определяется в соответствии с типом отображения PUSCH. Более подробно, когда типом отображения PUSCH является Тип А, =DMRS-TypeA-Position. Когда типом отображения PUSCH является Тип В, =0. Исходя из этого, при отображении согласно правилу отображения Типа A, =DMRS-TypeA-Position.

[00135] Исходя из этого, в некоторых вариантах осуществления настоящего изобретения при использовании первого способа для определения по меньшей мере одного значения первого смещения символа DMRS, в приведенной выше Таблице 4 представляет собой количество допустимых символов в ресурсах символов. Шаг определения пользовательским оборудованием (UE) по меньшей мере одного значения первого смещения символа DMRS с использованием первого способа может включать: поиск в приведенной выше Таблице 4 в соответствии с количеством допустимых символов в ресурсах символов, DMRS-Additional Position и отображением PUSCH Типа А для выполнения отображения символов DMRS, чтобы определить по меньшей мере одно значение первого смещения символа DMRS.

[00136] В других вариантах осуществления изобретения, когда второй способ используется для определения по меньшей мере одного значения первого смещения символа DMRS, в приведенной выше Таблице 4 представляет собой количество символов для передачи данных в специальном слоте. Шаг определения пользовательским оборудованием (UE) по меньшей мере одного значения первого смещения символа DMRS с использованием второго способа может включать: поиск в приведенной выше таблице согласно количеству символов для передачи данных в специальном слоте, DMRS-Additional Position, отображению PUSCH Типа А и позиции DMRS-Типа А для выполнения отображения символа DMRS, чтобы определить по меньшей мере одно значение первого смещения символа DMRS.

[00137] Кроме того, следует отметить, что в некоторых вариантах осуществления изобретения перед определением по меньшей мере одного значения первого смещения символа DMRS также могут быть включены следующие шаги:

[00138] Шаг 1: определить допустимые символы в специальном слоте.

[00139] Шаг 2: определить параметры, сконфигурированные и/или указанные базовой станцией.

[00140] В некоторых вариантах осуществления изобретения для более подробного ознакомления с шагами 1-2 можно обратиться к соответствующим сведениям в предшествующих вариантах осуществления изобретения, и детали вариантов осуществления изобретения здесь не повторяются.

[00141] Шаг 3: определить по меньшей мере одно значение смещения четвертого символа DMRS в специальном слоте на основе параметров, определить сумму номера первого символа в ресурсах символов и значения смещения каждого четвертого символа DMRS, чтобы получить по меньшей мере одно значение четвертой суммы и определить символ, соответствующий номеру символа и значению четвертой суммы, как четвертую позицию во временной области DMRS.

[00142] В некоторых вариантах осуществления изобретения UE может получать по меньшей мере одно значение смещения четвертого символа DMRS путем поиска в приведенной выше Таблице 4 согласно параметрам, и при определении значения смещения четвертого символа DMRS в приведенной выше Таблице 4 равно количеству символов для передачи данных в специальном слоте. Принцип способа для определения значения смещения четвертого символа DMRS аналогичен способу определения значения первого смещения символа DMRS. Для получения более подробной информации можно обратиться к описанию вышеприведенных вариантов осуществления, и варианты осуществления изобретения не будут повторять их здесь.

[00143] В некоторых вариантах осуществления изобретения после того, как определено по меньшей мере одно значение смещения четвертого символа DMRS, позиция DMRS во временной области в специальном слоте может быть определена с использованием обычного способа. Более подробно, "определение суммы номера первого символа в ресурсах символов и значения смещения каждого четвертого символа DMRS для получения по меньшей мере одного значения четвертой суммы и определение символа с номером, соответствующим значению четвертой суммы, как четвертой позиции DMRS во временной области" может быть выполнено на вышеуказанном шаге 3. Четвертая позиция во временной области представляет собой позицию DMRS во временной области, определенную в специальном слоте обычным способом.

[00144] Шаг 4: определить, удовлетворяет ли четвертая позиция во временной области заданному условию. Если заданное условие соблюдено, выполняется описанный выше шаг 203; а когда заданное условие не выполняется, выполняется шаг 5.

[00145] Заданные условия включают в себя по меньшей мере одно из следующего:

[00146] условие 1 - все четвертые позиции во временной области конфликтуют с недопустимыми символами в специальном слоте;

[00147] условие 2 - ни одна из четвертых позиций во временной области не находится на допустимом символе.

[00148] В некоторых вариантах осуществления изобретения заданное условие может представлять собой только любое одно из вышеуказанных условий. В других вариантах осуществления изобретения заданное условие может представлять собой два из вышеуказанных условий. В некоторых вариантах осуществления изобретения, когда заданное условие представляет собой два из вышеуказанных условий, и когда четвертая позиция во временной области удовлетворяет любому из заданных условий, оно удовлетворяет заданному условию.

[00149] В некоторых вариантах осуществления изобретения, когда четвертая позиция во временной области удовлетворяет заданному условию, это означает, что ни одна из четвертых позиций во временной области, определенных обычным способом, не может использоваться для передачи TBoMS по восходящей линии связи, и вышеупомянутый шаг 203 заключается в переопределении позиции DMRS во временной области; когда четвертая позиция во временной области не удовлетворяет заданному условию, это означает, что четвертая позиция во временной области имеет позицию во временной области, которая может использоваться для TBoMS восходящей линии связи, и, таким образом, может выполняться шаг 5.

[00150] Шаг 5: DMRS передается в соответствии с позицией во временной области на допустимых символах специального слота в четвертой позиции во временной области.

[00151] Предположим, что недопустимые символы специального слота являются символ#0-символ#2, а определенные четвертые позиции во временной области представляют собой символ#1, символ#5 и символ#9, DMRS может передаваться в соответствии с символом#5 и символом#9.

[00152] Шаг 204: определить позицию DMRS во временной области в специальном слоте согласно первому допустимому символу в ресурсах символов, выделенных базовой станцией, и по меньшей мере одному значению первого смещения символа DMRS.

[00153] В некоторых вариантах осуществления изобретения, когда способ определения по меньшей мере одного значения первого смещения символа DMRS на шаге 203 является другим, способ определения первой позиции DMRS во временной области также будет другим.

[00154] Более подробно, когда способ 1 или первый способ используется для определения по меньшей мере одного значения первого смещения символа DMRS, способ определения первой позиции DMRS во временной области может включать: определение суммы номера первого допустимого символа и значения смещения каждого символа DMRS для получения по меньшей мере одного значения первой суммы, и определение символа с номером, соответствующим значению первой суммы, в качестве первой позиции DMRS во временной области.

[00155] Например, в некоторых вариантах осуществления настоящего изобретения предполагается, что по меньшей мере одно значение первого смещения символа DMRS, полученное с использованием способа 1 или первого способа на шаге 201, равно 4, 8, и предполагается, что номер первого допустимого символа в ресурсах символов равен символ#1, а =0, определяемой первой позицией DMRS во временной области может быть символ#(1+)=символ#(1+0)=символ#1, символ#(1+4)=символ#5 и символ#(1+8)=символ#9.

[00156] В других вариантах осуществления изобретения, когда способ 2 или второй способ используется для определения по меньшей мере одного значения первого смещения символа DMRS на вышеуказанном шаге 201, поскольку количество символов для передачи данных в специальном слоте больше, чем количество допустимых символов в ресурсах символов, это увеличит определенное значение первого смещения символа DMRS, и когда первая позиция DMRS во временной области определяется в соответствии с первым допустимым символом в ресурсах символов и по меньшей мере одним значением первого смещения символа DMRS, в определенной первой позиции временной области DMRS за пределами ресурсов символов может существовать позиция во временной области, которая повлияет на передачу данных.

[00157] Следовательно, в некоторых вариантах осуществления изобретения, когда по меньшей мере одно значение первого смещения символа DMRS определяется способом 2 или вторым способом на вышеуказанном шаге 201, после того, как по меньшей мере одна позиция во временной области определена в соответствии с первым допустимым символом и по меньшей мере одним значением первого смещения символа DMRS, дополнительно необходимо определить, существует ли позиция во временной области, превышающая ресурсы символов по меньшей мере в одной определенной позиции во временной области. В некоторых вариантах осуществления изобретения, когда имеются позиции во временной области, превышающие ресурсы символов, по меньшей мере одна из позиций во временной области, превышающая ресурсы символов, отбрасывается для получения оставшейся позиции (-й) во временной области, а оставшаяся позиция(-и) во временной области определяется как первая позиция во временной области DMRS. В других вариантах осуществления изобретения, когда нет позиции во временной области, превышающей ресурсы символов, по меньшей мере одна определенная позиция во временной области определяется как первая позиция во временной области DMRS.

[00158] Например, предположим, что по меньшей мере одна позиция во временной области, определенная согласно первому допустимому символу в ресурсах символов и по меньшей мере одному значению первого смещения символа DMRS, может быть символом#1, символом#5 и символом#9, а ресурсы символов - это символ#1~символ#8. В это время, поскольку символ#9 превышает позицию ресурсов символов во временной области, символ#9 отбрасывается, и только символ #1 и символ #5 определяются как первые позиции во временной области DMRS.

[00159] В некоторых вариантах осуществления изобретения, когда UE определяет позицию DMRS во временной области в специальном слоте, оно может передавать DMRS в соответствии с позицией DMRS во временной области.

[00160] Таким образом, в способе скачкообразного изменения частоты, предлагаемом в вариантах осуществления настоящего изобретения, UE может получить команду, сконфигурированную базовой станцией для указания выполнить внутрислотовое скачкообразное изменение частоты, и получить ресурсы символов, выделенные базовой станцией для передачи данных в специальном слоте; выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи и определить допустимые символы в специальном слоте; и выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов или не выполнить внутрислотовое скачкообразное изменение частоты в специальном слоте. Можно видеть, что в вариантах осуществления настоящего изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, можно не выполнить его в специальном слоте, так что можно избежать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте, TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов на первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечение стабильность скачкообразного изменения частоты. В вариантах осуществления изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, оно может выполняться только для допустимых символов в специальном слоте, что может гарантировать достаточное количество допустимых символов при каждом скачке в специальном слоте, а также можно избежать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте TBoMS восходящей линии связи не сможет быть выполнена первом скачке из-за большого количества недопустимых символов при первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты.

[00161] Фиг. 3 представляет собой блок-схему еще одного способа скачкообразного изменения частоты согласно некоторым вариантам осуществления настоящего изобретения. Способ выполняется пользовательским оборудованием (UE). Как показано на фиг. 3, способ скачкообразного изменения частоты может включать следующие шаги.

[00162] Шаг 301: получить команду, сконфигурированную базовой станцией для указания выполнить внутрислотовое скачкообразное изменение частоты; получить параметры, сконфигурированные и/или указанные базовой станцией; и определить на основе параметров ресурсы символов, выделенные базовой станцией для передачи данных в специальном слоте.

[00163] Шаг 302: выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, определить допустимые символы в специальном слоте, определить, меньше ли количество допустимых символов в ресурсах символов, выделенных базовой станцией, первого порога или равно ему, и если количество допустимых символов в ресурсах символов, выделенных базовой станцией, меньше или равно первому порогу, выполнить шаг 303.

[00164] В некоторых вариантах осуществления настоящего изобретения первый порог может быть сконфигурирован для указания минимального количества символов в одном скачке, когда внутрислотовое скачкообразное изменение частоты выполняется в специальном слоте. Например, первый порог равен 3. В некоторых вариантах осуществления первый порог может быть указан базовой станцией для UE. В других вариантах осуществления изобретения первый порог может определяться UE согласно протоколу.

[00165] В некоторых вариантах осуществления изобретения, когда количество допустимых символов в ресурсах символов, выделенных базовой станцией, меньше или равно первому порогу, это означает, что количество допустимых символов в ресурсах символов, выделенных текущей базовой станцией, недостаточно для реализации одного нормального скачка и можно выполнить шаг 303.

[00166] Шаг 303: не выполнять внутрислотовое скачкообразное изменение частоты в специальном слоте.

[00167] Шаг 304: определить по меньшей мере одно значение первого смещения символа DMRS согласно параметрам, сконфигурированными или указанными базовой станцией.

[00168] Шаг 305: определить позицию DMRS во временной области в специальном слоте согласно первому допустимому символу в ресурсах символов, выделенных базовой станцией, и по меньшей мере одному значению первого смещения символа DMRS.

[00169] Для более подробного описания шагов 301-305 можно обратиться к предшествующим вариантам осуществления, и варианты осуществления изобретения не будут повторять их здесь.

[00170] Таким образом, в способе скачкообразного изменения частоты, предлагаемом в вариантах осуществления настоящего изобретения, UE может получить команду, сконфигурированную базовой станцией для указания выполнить внутрислотовое скачкообразное изменение частоты, и получить ресурсы символов, выделенные базовой станцией для передачи данных в специальном слоте; выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи и определить допустимые символы в специальном слоте; и выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов или не выполнить внутрислотовое скачкообразное изменение частоты в специальном слоте. Можно видеть, что в вариантах осуществления настоящего изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, можно не выполнить его в специальном слоте, так что можно избежать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте, TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов на первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты. В вариантах осуществления изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, оно может выполняться только для допустимых символов в специальном слоте, что может гарантировать достаточное количество допустимых символов при каждом скачке в специальном слоте, а также избежать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов при первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты.

[00171] Фиг. 4 представляет собой блок-схему еще одного способа скачкообразного изменения частоты согласно некоторым вариантам осуществления настоящего изобретения. Способ выполняется пользовательским оборудованием (UE). Как показано на фиг. 4, способ скачкообразного изменения частоты может включать следующие шаги.

[00172] Шаг 401: получить команду, сконфигурированную базовой станцией для указания выполнить внутрислотовое скачкообразное изменение частоты; получить параметры, сконфигурированные и/или указанные базовой станцией; и определить на основе параметров ресурсы символов, выделенные базовой станцией для передачи данных в специальном слоте.

[00173] Шаг 402: выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, определить допустимые символы в специальном слоте, определить диапазон позиций во временной области каждого скачка в специальном слоте с использованием позиции первого символа в ресурсах символов, выделенных базовой станцией, в качестве начальной позиции, и определить согласно способу определения диапазона позиций во временной области для каждого скачка в слоте восходящей линии связи (то есть, согласно способу определения диапазона позиций во временной области для каждого скачка в слоте восходящей линии связи), меньше ли количество допустимых символов в определенном диапазоне позиций во временной области для первого скачка, чем второй порог, и когда количество допустимых символов в определенном диапазоне позиций во временной области для первого скачка меньше второго порога, выполнить шаг 403, а когда количество допустимых символов в определенном диапазоне позиций временной области первого скачка не меньше второго порога, выполнить шаг 406.

[00174] Например, в некоторых вариантах осуществления изобретения второй порог может быть равен 2. В некоторых вариантах осуществления изобретения второй порог может указываться для UE базовой станцией. В других вариантах осуществления изобретения второй порог может определяться UE согласно протоколу.

[00175] В некоторых вариантах осуществления изобретения, когда определяется, что количество допустимых символов в диапазоне позиций временной области первого скачка меньше второго порога, это указывает на то, что количество допустимых символов в диапазоне временной области первого скачка, определенное в соответствии со способом определения диапазона позиций во временной области для каждого скачка в слоте восходящей линии связи, мало, что может привести к невозможности выполнения TBoMS восходящей линии связи в текущем определенном первом скачке, поэтому необходимо выполнить шаг 403; и когда определяется, что количество допустимых символов, включенных в диапазон позиций во временной области первого скачка, больше или равно второму порогу, это указывает, что количество допустимых символов в диапазоне временной области первого скачка, определенное в соответствии со способом определения диапазона позиций во временной области для каждого скачка в слоте восходящей линии связи, большое, и данные могут нормально передаваться на первом скачке, поэтому можно выполнить шаг 406.

[00176] Шаг 403: не выполнить внутрислотовое скачкообразное изменение частоты в специальном слоте.

[00177] Шаг 404: определить по меньшей мере одно значение первого смещения символа DMRS согласно параметрам, сконфигурированным и/или указанным базовой станцией.

[00178] Шаг 405: определить позицию DMRS во временной области в специальном слоте согласно первому допустимому символу в ресурсах символов, выделенных базовой станцией, и по меньшей мере одному значению первого смещения символа DMRS.

[00179] Шаг 406: выполнить внутрислотовое скачкообразное изменение частоты в соответствии с диапазоном позиций во временной области каждого скачка в специальном слоте, который определяется с использованием позиции первого символа в ресурсах символов в качестве начальной позиции.

[00180] Для более подробного описания шагов 401-406 можно обратиться к предшествующим вариантам осуществления, и варианты осуществления изобретения не будут повторять их здесь.

[00181] Таким образом, в способе скачкообразного изменения частоты, предлагаемом в вариантах осуществления настоящего изобретения, UE может получить команду, сконфигурированную базовой станцией для указания выполнить внутрислотовое скачкообразное изменение частоты, и получить ресурсы символов, выделенные базовой станцией для передачи данных в специальном слоте; выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи и определить допустимые символы в специальном слоте; и выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов или не выполнить внутрислотовое скачкообразное изменение частоты в специальном слоте. Можно видеть, что в вариантах осуществления настоящего изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, можно не выполнить его в специальном слоте, так что можно избежать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте, TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов на первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты. В вариантах осуществления изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, оно может выполняться только для допустимых символов в специальном слоте, что может гарантировать достаточное количество допустимых символов при каждом скачке в специальном слоте, а также избежать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов при первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты.

[00182] Фиг. 5 представляет собой блок-схему еще одного способа скачкообразного изменения частоты согласно некоторым вариантам осуществления настоящего изобретения. Способ выполняется пользовательским оборудованием (UE). Как показано на фиг. 5, способ скачкообразного изменения частоты может включать следующие шаги.

[00183] Шаг 501: получить команду, сконфигурированную базовой станцией для указания выполнить внутрислотовое скачкообразное изменение частоты; получить параметры, сконфигурированные и/или указанные базовой станцией; и определить на основе параметров ресурсы символов, выделенные базовой станцией для передачи данных в специальном слоте.

[00184] Шаг 502: выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, определить допустимые символы в специальном слоте, определить диапазон позиций во временной области каждого скачка в специальном слоте с использованием позиции первого символа в ресурсах символов, выделенных базовой станцией, в качестве начальной позиции, и определить согласно способу определения диапазона позиций во временной области для каждого скачка в слоте восходящей линии связи, больше ли разность между количеством допустимых символов в определенном диапазоне позиций во временной области первого скачка и количеством допустимых символов в определенном диапазоне позиций во временной области второго скачка, чем третий порог, если определяется, что упомянутая разность больше третьего порога, выполнить шаг 503, и если определяется, что упомянутая разность не превышает третьего порога, выполнить шаг 506.

[00185] В некоторых вариантах осуществления изобретения третий порог для UE может указываться базовой станцией. В других вариантах осуществления изобретения третий порог может определяться UE согласно протоколу.

[00186] В некоторых вариантах осуществления изобретения, когда определяется, что упомянутая разность больше, чем третий порог, это означает, что количество допустимых символов во временной области первого скачка, определенное в соответствии со способом определения диапазона позиций во временной области каждого скачка в слоте восходящей линии связи, мало, что может вызвать то, что TBoMS восходящей линии связи не сможет быть выполнена на определенном в данный момент первом скачке, поэтому необходимо выполнить шаг 503; и когда определяется, что упомянутая разность меньше или равна третьему порогу, это означает, что количество допустимых символов в диапазоне временной области первого скачка, определенное в соответствии со способом определения диапазона позиций во временной области каждого скачка в слоте восходящей линии связи, велико, и данные могут нормально передаваться на первом скачке, поэтому можно выполнить шаг 506.

[00187] Шаг 503: не выполнять внутрислотовое скачкообразное изменение частоты в специальном слоте.

[00188] Шаг 504: определить по меньшей мере одно значение первого смещения символа DMRS согласно параметрам, сконфигурированными или указанными базовой станцией.

[00189] Шаг 505: определить позицию DMRS во временной области в специальном слоте согласно первому допустимому символу в ресурсах символов, выделенных базовой станцией, и по меньшей мере одному значению первого смещения символа DMRS.

[00190] Шаг 506, выполнить внутрислотовое скачкообразное изменение частоты в соответствии с диапазоном позиций во временной области каждого скачка в специальном слоте, который определяется с использованием позиции первого символа в ресурсах символов в качестве начальной позиции.

[00191] Для более подробного описания шагов 501-506 можно обратиться к предшествующим вариантам осуществления, и варианты осуществления изобретения не будут повторять их здесь.

[00192] Таким образом, в способе скачкообразного изменения частоты, предлагаемом в вариантах осуществления настоящего изобретения, UE может получить команду, сконфигурированную базовой станцией для указания выполнить внутрислотовое скачкообразное изменение частоты, и получить ресурсы символов, выделенные базовой станцией для передачи данных в специальном слоте; выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи и определить допустимые символы в специальном слоте; и выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов или не выполнить внутрислотовое скачкообразное изменение частоты в специальном слоте. Можно видеть, что в вариантах осуществления настоящего изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, можно не выполнить его в специальном слоте, так что можно избежать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте, TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов на первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты. В вариантах осуществления изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, оно может выполняться только для допустимых символов в специальном слоте, что может гарантировать достаточное количество допустимых символов при каждом скачке в специальном слоте, а также избежать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте, TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов при первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты.

[00193] Фиг. 6 представляет собой блок-схему еще одного способа скачкообразного изменения частоты согласно некоторым вариантам осуществления настоящего изобретения. Способ выполняется пользовательским оборудованием (UE). Как показано на фиг. 6, способ скачкообразного изменения частоты может включать следующие шаги.

[00194] Шаг 601: получить команду, сконфигурированную базовой станцией для указания выполнить внутрислотовое скачкообразное изменение частоты; получить параметры, сконфигурированные и/или указанные базовой станцией; и определить на основе параметров ресурсы символов, выделенные базовой станцией для передачи данных в специальном слоте.

[00194] Для более подробного описания шага 601 можно обратиться к предшествующим вариантам осуществления, и варианты осуществления изобретения не будут повторять их здесь.

[00196] Шаг 602: выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, определить допустимые символы в специальном слоте и напрямую выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов.

[00197] Что касается способа определения допустимых символов в специальном слоте, можно обратиться к описанию предшествующих вариантов осуществления, и варианты осуществления изобретения не будут повторять их здесь.

[00198] В некоторых вариантах осуществления изобретения способ выполнения внутрислотового скачкообразного изменения частоты для допустимых символов в ресурсах символов может включать:

[00199] определение начальной позиции первого скачка во временной области в специальном слоте как позиции первого допустимого символа в ресурсах символов; и определение конечной позиции первого скачка во временной области как позиции первого допустимого символа в ресурсах символов+f1oor (количество допустимых символов в ресурсах символов÷2)-1; где функция floor представляет собой функцию округления до ближайшего целого в меньшую сторону; и

[00200] определение начальной позиции второго скачка во временной области в специальном слоте как позиции первого допустимого символа в ресурсах символов+f1oor (количество допустимых символов в ресурсах символов÷2); и определение конечной позиции второго скачка во временной области как позиции первого допустимого символа в ресурсах символов+f1oor (количество допустимых символов в ресурсах символов÷2)-1+количество допустимых символов в ресурсах символов - floor (количество допустимых символов в ресурсах символов÷2)-1.

[00201] Например, предполагая, что ресурсы символов, выделенные базовой станцией для передачи данных в специальном слоте, представляют собой символ#0~символ#10, при этом символ#0~символ#2 являются недопустимыми символами, позиция первого допустимого символа в ресурсах символов может быть определена как символ#3, а количество допустимых символов в ресурсах символов равно 8. На основании этого, способ скачкообразного изменения частоты в ресурсах символов (символ#0~символ#10) может заключаться в следующем: определить начальную позицию первого скачка во временной области как символ #3; и конечную позицию первого скачка во временной области как символ#3+floor(8÷2)-1=символ#6; и определить начальную позицию второго скачка во временной области как символ#7; и конечную позицию второго скачка во временной области как символ#3+floor(8÷2)+8-floor(8÷2)-1=символ#10. То есть диапазон позиций во временной области первого скачка представляет собой символ#3-символ#6, а диапазон позиций во временной области второго скачка представляет собой символ#7-символ#10.

[00202] Шаг 603: определить позицию DMRS во временной области на каждом скачке в соответствии с параметрами, сконфигурированными и/или указанными базовой станцией, количеством символов в диапазоне позиций во временной области каждого скачка и начальным символом каждого скачка.

[00203] Для получения подробностей о параметрах можно обратиться к приведенному выше описанию, и варианты осуществления изобретения не будут повторять их здесь.

[00204] В некоторых вариантах осуществления изобретения, когда типом отображения PUSCH в параметре является Тип А, согласно правилу отображения Типа А, позиция DMRS во временной области в каждом скачке определяется согласно параметрам, сконфигурированными или указанными базовой станцией, количеству символов в диапазоне позиций во временной области каждого скачка и начальному символу каждого скачка. Когда типом отображения PUSCH в параметре является Тип В, согласно правилу отображения Типа В, позиция DMRS во временной области на каждом скачке определяется в соответствии с параметрами, сконфигурированными или указанными базовой станцией, числом символов в диапазоне позиций во временной области каждого скачка и начальным символом каждого скачка.

[00205] Способ для определения позиции DMRS во временной области на каждом скачке согласно правилу отображения Типа А и способ определения позиции DMRS во временной области на каждом скачке согласно правилу отображения Типа В более подробно представлены ниже.

[00206] В некоторых вариантах осуществления изобретения, независимо от правила отображения Типа А или правила отображения Типа В, определение позиции DMRS во временной области в каждом скачке требует использования параметров количества символов в диапазоне позиций во временной области каждого скачка и начального символа каждого скачка путем поиска во второй таблице определения местоположения PUSCH DMRS для определения позиции DMRS во временной области на каждом скачке. Таблица 5 представляет собой вторую таблицу определения местоположения PUSCH DMRS согласно некоторым вариантам осуществления настоящего изобретения, и UE может получить позицию DMRS во временной области на каждом скачке путем поиска в Таблице 5 на основании параметров.

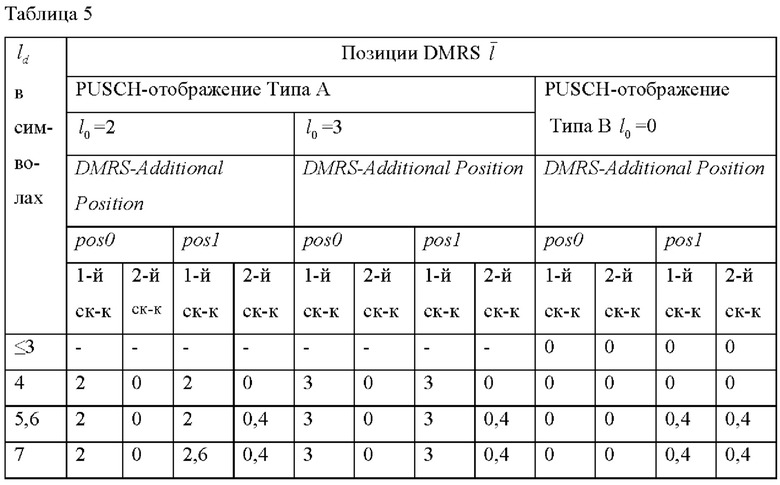

[00207] В некоторых вариантах осуществления изобретения в Таблице 5 может быть количеством символов в диапазоне позиций во временной области для каждого скачка. Когда UE необходимо определить позиция DMRS во временной области на определенном скачке, оно может сначала определить число во временном диапазоне этого скачка, а затем по меньшей мере одно значение смещения символа DMRS для этого скачка определяется посредством объединения типа отображения PUSCH, дополнительной позиции DMRS и позиции Типа A DMRS (то есть значения соответствующего PUSCH-отображению Типа А) в параметре, а затем суммы номера начального символа скачка и значений смещения каждого символа DMRS определяются для получения по меньшей мере одного значения суммы, и символ с номером, соответствующим значению суммы, определяется как позиция DMRS во временной области в скачке.

[00208] Например, предположим, что определяется позиция DMRS во временной области на втором скачке, начальным символом второго скачка является символ #7, диапазон временной области второго скачка включает 4 (т.е. =4), тип отображения PUSCH представляет собой Тип В, a DMRS-Additional Position=pos1, согласно =4, типу В отображения PUSCH, pos1 и 2-му скачку выполняется поиск в таблице 5, и может быть определено, что значение смещения символа DMRS во втором скачке равно 0, и символ#7+0=символ#7 может быть определен как позиция DMRS во временной области во втором скачке.

[00209] Или, предположим, что определяется позиция DMRS во временной области на втором скачке, начальным символом второго скачка является символ#7, диапазон временной области второго скачка включает 4 (т.е. =4), тип отображения PUSCH представляет собой Тип А, а DMRS-Additional Position=pos1, и позиция DMRS Типа А=2 (т.е. =2), согласно=4,=2 отображения PUSCH типу A, pos1 и 2-му скачку, выполняется поиск в таблице 5, и может быть определено, что значение смещения символа DMRS во втором скачке равно 0, а символ#7+0=символ#7 может быть определен как позиция DMRS во временной области во втором скачке.

[00210] Исходя из этого, в некоторых вариантах осуществления изобретения способ определения позиции DMRS во временной области в каждом скачке согласно начальному символу каждого скачка может включать следующие шаги.

[00211] Шаг а: определить по меньшей мере одно значение второго смещения символа DMRS согласно параметрам, сконфигурированными или указанными базовой станцией, и количеству символов в диапазоне позиций во временной области второго скачка.

[00212] Шаг b: определить сумму номера начального символа второго скачка и значения каждого упомянутого второго смещения символа DMRS для получения по меньшей мере одного значения второй суммы, и определить, что позиция DMRS во временной области во втором скачке представляет собой символ с номером, соответствующим значению второй суммы.

[00213] Шаг с: определить сумму номера начального символа первого скачка и значение каждого упомянутого второго смещения символа DMRS для получения по меньшей мере одного значения третьей суммы, и определить, что позиция DMRS во временной области в первом скачке представляет собой символ с номером, соответствующим значению третьей суммы.

[00214] В других вариантах осуществления изобретения способ определения позиции DMRS во временной области в каждом скачке согласно начальному символу каждого скачка может включать следующие шаги.

[00215] Шаг 1: определить по меньшей мере одно значение второго смещения символа DMRS в соответствии с параметрами, сконфигурированными или указанными базовой станцией, и количеством символов в диапазоне позиций во временной области второго скачка.

[00216] Шаг 2: определить сумму номера начального символа второго скачка и значения каждого упомянутого второго смещения символа DMRS для получения по меньшей мере одного значения второй суммы, и определить, что позиция DMRS во временной области во втором скачке представляет собой символ с номером, соответствующим значению второй суммы.

[00217] Шаг 3: определить по меньшей мере одно значение третьего смещения символа DMRS в соответствии с параметрами, сконфигурированными или указанными базовой станцией, и количеством символов в диапазоне позиций во временной области первого скачка.

[00218] Шаг 4: определить сумму номера начального символа первого скачка и значения каждого третьего смещения символа DMRS для получения по меньшей мере одного значения третьей суммы, и определить, что позиция DMRS во временной области в первом скачке представляет собой символ с номером, соответствующим значению третьей суммы.

[00219] Таким образом, в способе скачкообразного изменения частоты, предлагаемом в вариантах осуществления настоящего изобретения, UE может получить команду, сконфигурированную базовой станцией для указания выполнить внутрислотовое скачкообразное изменение частоты, и получить ресурсы символов, выделенные базовой станцией для передачи данных в специальном слоте; выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи и определить допустимые символы в специальном слоте; и выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов или не выполнить внутрислотовое скачкообразное изменение частоты в специальном слоте. Можно видеть, что в вариантах осуществления настоящего изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, можно не выполнить его в специальном слоте, так что можно избежать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте, TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов на первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты. В вариантах осуществления изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, оно может выполняться только для допустимых символов в специальном слоте, что может гарантировать достаточное количество допустимых символов при каждом скачке в специальном слоте, а также избегать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов при первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты.

[00220] Фиг. 7 представляет собой блок-схему еще одного способа скачкообразного изменения частоты согласно некоторым вариантам осуществления настоящего изобретения. Способ выполняется пользовательским оборудованием (UE). Как показано на фиг. 7, способ скачкообразного изменения частоты может включать следующие шаги.

[00221] Шаг 701: получить команду, сконфигурированную базовой станцией для указания выполнить внутрислотовое скачкообразное изменение частоты; получить параметры, сконфигурированные и/или указанные базовой станцией; и определить на основе параметров ресурсы символов, выделенные базовой станцией для передачи данных в специальном слоте.

[00222] Шаг 702: выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, определить допустимые символы в специальном слоте, определить, превышает ли количество допустимых символов в ресурсах символов, выделенных базовой станцией, первый порог, и когда количество допустимых символов в ресурсах символов превышает первый порог, выполнить шаг 703.

[00223] В некоторых вариантах осуществления настоящего изобретения первый порог может быть сконфигурирован для указания минимального количества символов в одном скачке, когда внутрислотовое скачкообразное изменение частоты выполняется в специальном слоте. Например, первый порог равен 3. В некоторых вариантах осуществления первый порог может быть указан базовой станцией для UE. В других вариантах осуществления изобретения первый порог может определяться UE согласно протоколу.

[00224] В некоторых вариантах осуществления изобретения, когда количество допустимых символов в ресурсах символов, выделенных базовой станцией, превышает первый порог, это означает, что количество допустимых символов в ресурсах символов, выделенных текущей базовой станцией, достаточно для реализации одного нормального скачка, и может быть выполнен шаг 703.

[00225] Шаг 703: выполнить внутрислотовое скачкообразное изменение частоты на допустимых символах в ресурсах символов.

[00226] Шаг 704: определить позицию DMRS во временной области на каждом скачке в соответствии с параметрами, сконфигурированными или указанными базовой станцией, количеством символов в диапазоне позиций во временной области каждого скачка и начальным символом каждого скачка.

[00227] Для более подробного описания шагов 701-704 можно обратиться к предшествующим вариантам осуществления, и варианты осуществления изобретения не будут повторять их здесь.

[00228] Таким образом, в способе скачкообразного изменения частоты, предлагаемом в вариантах осуществления настоящего изобретения, UE может получить команду, сконфигурированную базовой станцией для указания выполнить внутрислотовое скачкообразное изменение частоты, и получить ресурсы символов, выделенные базовой станцией для передачи данных в специальном слоте; выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи; и определить допустимые символы в специальном слоте; и выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов или не выполнить внутрислотовое скачкообразное изменение частоты в специальном слоте. Можно видеть, что в вариантах осуществления настоящего изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, можно не выполнить его в специальном слоте, так что можно избежать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте, TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов на первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты. В вариантах осуществления изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, оно может выполняться только для допустимых символов в специальном слоте, что может гарантировать достаточное количество допустимых символов при каждом скачке в специальном слоте, а также избежать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте, TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов при первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты.

[00229] Фиг. 8 представляет собой блок-схему еще одного способа скачкообразного изменения частоты согласно некоторым вариантам осуществления настоящего изобретения. Способ выполняется пользовательским оборудованием (UE). Как показано на фиг. 8, способ скачкообразного изменения частоты может включать следующие шаги.

[00230] Шаг 801: получить команду, сконфигурированную базовой станцией для указания выполнить внутрислотовое скачкообразное изменение частоты; получить параметры, сконфигурированные и/или указанные базовой станцией; и определить на основе параметров временной области ресурсы символов, выделенные базовой станцией для передачи данных в специальном слоте.

[00231] Шаг 802: выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, определить допустимые символы в специальном слоте, определить диапазон позиций во временной области каждого скачка в специальном слоте с использованием позиции первого символа в ресурсах символов, выделенных базовой станцией, в качестве начальной позиции, и определить в соответствии со способом определения диапазона позиций во временной области для каждого скачка в слоте восходящей линии связи, меньше ли количество допустимых символов в определенном диапазоне позиций во временной области для первого скачка, чем второй порог, когда определяется, что количество допустимых символов в определенном диапазоне позиций временной области для первого скачка меньше второго порога, выполнить шаг 803, а когда определяется, что количество допустимых символов в определенном диапазоне позиций во временной области для первого скачка не меньше второго порога, выполнить шаг 806.

[00232] Например, в некоторых вариантах осуществления изобретения второй порог может быть равен 2. В некоторых вариантах осуществления изобретения второй порог может указываться для UE базовой станцией. В других вариантах осуществления изобретения второй порог может определяться UE согласно протоколу.

[00233] В некоторых вариантах осуществления изобретения, когда определяется, что количество допустимых символов в определенном диапазоне позиций временной области для первого скачка меньше второго порога, это означает, что количество допустимых символов в диапазоне временной области первого скачка, определенное в соответствии со способом определения диапазона позиций во временной области для каждого скачка в слоте восходящей линии связи, мало, что может привести к невозможности выполнения TBoMS восходящей линии связи на текущем определенном первом скачке, и необходимо выполнить шаг 803; и когда определяется, что количество допустимых символов в определенном диапазоне позиций временной области первого скачка больше или равно второму порогу, это означает, что количество допустимых символов в диапазоне временной области первого скачка, определенный в соответствии со способом определения диапазона позиций во временной области для каждого скачка в слоте восходящей линии связи, большое, и данные могут нормально передаваться на первом скачке, поэтому можно выполнить шаг 806.

[00234] Шаг 803: выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов.

[00235] Шаг 804: определить позицию DMRS во временной области на каждом скачке в соответствии с параметрами, сконфигурированными и/или указанными базовой станцией, количеством символов в диапазоне позиций во временной области каждого скачка и начальным символом каждого скачка.

[00236] Шаг 805: выполнить внутрислотовое скачкообразное изменение частоты в соответствии с диапазоном позиций во временной области каждого скачка в специальном слоте, который определяется с использованием позиции первого символа в ресурсах символов в качестве начальной позиции.

[00237] Для более подробного описания шагов 801-805 можно обратиться к предшествующим вариантам осуществления, и варианты осуществления изобретения не будут повторять их здесь.

[00238] Таким образом, в способе скачкообразного изменения частоты, предлагаемом в вариантах осуществления настоящего изобретения, UE может получить команду, сконфигурированную базовой станцией для указания выполнить внутрислотовое скачкообразное изменение частоты, и получить ресурсы символов, выделенные базовой станцией для передачи данных в специальном слоте; выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи и определить допустимые символы в специальном слоте; и выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов или не выполнить внутрислотовое скачкообразное изменение частоты в специальном слоте. Можно видеть, что в вариантах осуществления настоящего изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, можно не выполнить его в специальном слоте, так что можно избежать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте, TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов на первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты. В вариантах осуществления изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, оно может выполняться только для допустимых символов в специальном слоте, что может гарантировать достаточное количество допустимых символов при каждом скачке в специальном слоте, а также избегать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте, TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов при первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты.

[00239] Фиг. 9 представляет собой блок-схему еще одного способа скачкообразного изменения частоты согласно некоторым вариантам осуществления настоящего изобретения. Способ выполняется пользовательским оборудованием (UE). Как показано на фиг. 9, способ скачкообразного изменения частоты может включать следующие шаги.

[00240] Шаг 901: получить команду, сконфигурированную базовой станцией для указания выполнить внутрислотовое скачкообразное изменение частоты, и получить ресурсы символов, выделенные базовой станцией для передачи данных в специальном слоте.

[00241] Шаг 902: выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, определить допустимые символы в специальном слоте, определить диапазон позиций во временной области каждого скачка в специальном слоте с использованием позиции первого символа в ресурсах символов, выделенных базовой станцией, в качестве начальной позиции в соответствии со способом определения диапазона позиций во временной области для каждого скачка в слоте восходящей линии связи; определить, превышает ли разность между количеством допустимых символов в определенном диапазоне позиций во временной области первого скачка и количеством допустимых символов в определенном диапазоне позиций во временной области второго скачка третий порог, когда определяется, что упомянутая разность больше третьего порога, выполнить шаг 903, и когда определяется, что упомянутая разность не превышает третьего порога, выполнить шаг 904.

[00242] В некоторых вариантах осуществления изобретения третий порог может указываться базовой станцией для UE. В других вариантах осуществления изобретения третий порог может определяться UE согласно протоколу.

[00243] В некоторых вариантах осуществления изобретения, когда определяется, что упомянутая разность больше третьего порога, это означает, что количество допустимых символов во временном диапазоне первого скачка, определенном в соответствии со способом определения диапазона позиций временного интервала каждого скачка в слоте восходящей линии связи, мало, что может привести к тому, что TBoMS восходящей линии связи не сможет быть выполнена на определенном в данный момент первом скачке, и необходимо выполнить шаг 903; и когда определяется, что упомянутая разность не превышает третьего порога, это означает, что количество допустимых символов во временном диапазоне первого скачка, определенное в соответствии со способом определения диапазона позиций во временной области каждого скачка в слоте восходящей линии связи, велико, и данные могут передаваться нормально на первом скачке, поэтому может быть выполнен шаг 904.

[00244] Шаг 903: выполнить внутрислотовое скачкообразное изменение частоты на допустимых символах в ресурсах символов.

[00245] Шаг 904: определить позицию DMRS во временной области на каждом скачке в соответствии с параметрами, сконфигурированными или указанными базовой станцией, количеством символов в диапазоне позиций во временной области каждого скачка и начальным символом каждого скачка.

[00246] Шаг 905: выполнить внутрислотовое скачкообразное изменение частоты в соответствии с диапазоном позиций во временной области каждого скачка в специальном слоте, который определяется с использованием позиции первого символа в ресурсах символов в качестве начальной позиции.

[00247] Для более подробного описания шагов 901-905 можно обратиться к предшествующим вариантам осуществления, и варианты осуществления изобретения не будут повторять их здесь.

[00248] Таким образом, в способе скачкообразного изменения частоты, предлагаемом в вариантах осуществления настоящего изобретения, UE может получить команду, сконфигурированную базовой станцией для указания выполнить внутрислотовое скачкообразное изменение частоты, и получить ресурсы символов, выделенные базовой станцией для передачи данных в специальном слоте; выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи и определить допустимые символы в специальном слоте; и выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов или не выполнить внутрислотовое скачкообразное изменение частоты в специальном слоте. Можно видеть, что в вариантах осуществления настоящего изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, можно не выполнить его в специальном слоте, так что можно избежать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте, TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов на первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты. В вариантах осуществления изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, оно может выполняться только для допустимых символов в специальном слоте, что может гарантировать достаточное количество допустимых символов при каждом скачке в специальном слоте, а также избежать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте, TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов при первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты.

[00249] Фиг. 10 представляет собой блок-схему способа скачкообразного изменения частоты согласно некоторым вариантам осуществления настоящего изобретения. Способ выполняется базовой станцией. Как показано на фиг. 10, способ скачкообразного изменения частоты может включать следующие шаги.

[00250] Шаг 1001: принять решение о выполнении внутрислотового скачкообразного изменения частоты и сконфигурировать команду для указания выполнения внутрислотового скачкообразного изменения частоты для UE; определить параметры и определить ресурсы символов для передачи данных в специальном слоте на основе параметров.

[00251] В некоторых вариантах осуществления изобретения параметры могут включать в себя по меньшей мере одно из следующего: типа отображения PUSCH, количество символов для передачи данных в специальном слоте, позицию начального символа для передачи данных в специальном слоте, дополнительную позицию DMRS, количество портов DMRS, разрешить ли внутрислотовое скачкообразное изменение частоты, или позицию DMRS типа А. В некоторых вариантах осуществления изобретения типы отображения PUSCH включают в себя Тип А и Тип В.

[00252] В некоторых вариантах осуществления изобретения ресурсы символов, выделенные базовой станцией для передачи данных в специальном слоте, могут быть ресурсами символов для TBoMS восходящей линии связи в специальном слоте. В некоторых вариантах осуществления изобретения ресурсы символов для TBoMS восходящей линии связи могут включать в себя позицию начального символа S и количество символов L, а ресурсы символов для TBoMS восходящей линии связи могут быть символами с позициями между [S, S+L-1] в специальном слоте.

[00253] Для конкретного способа определения ресурсов символов для передачи данных в специальном слоте на основании параметров можно обратиться к предшествующим вариантам осуществления, и подробности в вариантах осуществления изобретения здесь не описываются.

[00254] Шаг 1002: выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, определить допустимые символы в специальном слоте и выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов, или не выполнить внутрислотовое скачкообразное изменение частоты в специальном слоте.

[00255] В некоторых вариантах осуществления изобретения способ определения допустимых символов в специальном слоте может включать: определение недопустимых символов в специальном слоте согласно динамической сигнализации указания SFI и/или полустатической сигнализации конфигурации формата слота, и/или другой динамической сигнализации индикации и/или другой сигнализации конфигурации RRC, передаваемой базовой станцией, и определение того, что допустимые символы являются символами в специальном слоте, отличными от недопустимых символов.

[00256] В некоторых вариантах осуществления изобретения недопустимые символы могут включать в себя по меньшей мере одно из следующего:

[00257] символ защитного интервала для переключения с нисходящей линии связи на восходящую линию связи;

[00258] символы нисходящей линии связи для передачи по нисходящей линии связи;

[00259] символы, используемые для передачи SSB;

[00260] символы, выделенные для CSS;

[00261] символ, занятый CI; или

[00262] символ, используемый для передачи трафика услуги с более высоким приоритетом, чем текущая передача данных.

[00263] В некоторых вариантах осуществления изобретения, когда определенный символ в специальном слоте удовлетворяет любому из вышеперечисленных условий, определяется, что этот символ является недопустимым символом.

[00264] Следует отметить, что в некоторых вариантах осуществления изобретения ресурсы временной области, выделенные базовой станцией на шаге 1001 выше, могут включать в себя недопустимые символы. В других вариантах осуществления изобретения ресурсы временной области, выделенные базовой станцией на шаге 1001 выше, могут не включать в себя недопустимые символы.

[00265] В некоторых вариантах осуществления изобретения, когда внутрислотовое скачкообразное изменение частоты выполняется в слоте восходящей линии связи, оно может выполняться только для допустимых символов в ресурсах символов. В других вариантах осуществления настоящего изобретения, когда внутрислотовое скачкообразное изменение частоты выполняется в слоте восходящей линии связи, оно может не выполняться в специальном слоте.

[00266] Следует также отметить, что в некоторых вариантах осуществления изобретения, когда внутрислотовое скачкообразное изменение частоты не выполняется в специальном слоте, позиция специального слота в частотной области является такой же, как позиция любого скачка в частотной области в слоте восходящей линии связи. Например, в некоторых вариантах осуществления изобретения позиция специального слота в частотной области может быть такой же, как позиция в частотной области второго скачка в слоте восходящей линии связи.

[00267] Таким образом, в способе скачкообразного изменения частоты, предлагаемом в вариантах осуществления настоящего изобретения, базовая станция может определить ресурсы символов для передачи данных в специальном слоте; и когда базовая станция решает выполнить внутрислотовое скачкообразное изменение частоты, она может выполнить его в слоте восходящей линии связи и определить допустимые символы в специальном слоте; и внутрислотовое скачкообразное изменение частоты выполняется для допустимых символов в ресурсах символов, или внутрислотовое скачкообразное изменение частоты не выполняется в специальном слоте. Можно видеть, что в вариантах осуществления изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, можно не выполнить его в специальном слоте, так что можно избежать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте, TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов на первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты. В вариантах осуществления изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, оно может выполняться только для допустимых символов в специальном слоте, что может гарантировать достаточное количество допустимых символов при каждом скачке в специальном слоте, а также избегать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов при первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты.

[00268] Фиг. 11 представляет собой блок-схему еще одного способа скачкообразного изменения частоты согласно некоторым вариантам осуществления настоящего изобретения. Способ выполняется базовой станцией. Как показано на фиг. 11, способ скачкообразного изменения частоты может включать следующие шаги.

[00269] Шаг 1101: принять решение о выполнении внутрислотового скачкообразного изменения частоты и сконфигурировать команду для указания выполнения внутрислотового скачкообразного изменения частоты для UE; определить параметры и определить ресурсы символов для передачи данных в специальном слоте на основе параметров.

[00270] Шаг 1102: выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи и напрямую принять решение не выполнять внутрислотовое скачкообразное изменение частоты в специальном слоте.

[00271] Шаг 1103: определить по меньшей мере одно значение первого смещения символа DMRS согласно параметрам.

[00272] Шаг 1104: определить позицию DMRS во временной области в специальном слоте согласно первому допустимому символу в ресурсах символов и по меньшей мере одному значению первого смещения символа DMRS.

[00273] В некоторых вариантах осуществления изобретения способ определения базовой станцией позиции DMRS во временной области в специальном слоте аналогичен способу определения пользовательским оборудованием (UE) позиции DMRS во временной области в специальном слоте. Более того, в некоторых вариантах осуществления изобретения, когда базовая станция определяет позицию DMRS во временной области в специальном слоте, она может принимать и демодулировать DMRS на основе позиции DMRS во временной области.

[00274] Для более подробного описания шагов 1101-1104 можно обратиться к предшествующим вариантам осуществления, и варианты осуществления изобретения не будут повторять их здесь.

[00275] Таким образом, в способе скачкообразного изменения частоты, предлагаемом в вариантах осуществления настоящего изобретения, базовая станция может определять ресурсы символов для передачи данных в специальном слоте; и когда базовая станция решает выполнить внутрислотовое скачкообразное изменение частоты, она может выполнить его в слоте восходящей линии связи и определить допустимые символы в специальном слоте; и выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов, или не выполнить внутрислотовое скачкообразное изменение частоты в специальном слоте. Можно видеть, что в вариантах осуществления настоящего изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, можно не выполнить его в специальном слоте, так что можно избежать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте, TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов на первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты. В вариантах осуществления изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, оно может выполняться только для допустимых символов в специальном слоте, что может гарантировать достаточное количество допустимых символов при каждом скачке в специальном слоте, а также избегать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов при первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты.

[00276] Фиг. 12 представляет собой блок-схему еще одного способа скачкообразного изменения частоты согласно некоторым вариантам осуществления настоящего изобретения. Способ выполняется базовой станцией. Как показано на фиг. 12, способ скачкообразного изменения частоты может включать следующие шаги.

[00277] Шаг 1201: принять решение о выполнении внутрислотового скачкообразного изменения частоты и сконфигурировать команду для указания выполнения внутрислотового скачкообразного изменения частоты для UE; определить параметры и определить ресурсы символов для передачи данных в специальном слоте на основе параметров.

[00278] Шаг 1202: выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, определить допустимые символы в специальном слоте, определить, меньше ли количество допустимых символов в ресурсах символов, первого порога или равно ему, и если количество допустимых символов меньше или равно первому порогу, выполнить шаг 1203.

[00279] Шаг 1203: не выполнять внутрислотовое скачкообразное изменение частоты в специальном слоте.

[00280] Шаг 1204: определить по меньшей мере одно значение первого смещения символа DMRS на основе параметров.

[00281] Шаг 1205: определить позицию DMRS во временной области в специальном слоте согласно первому допустимому символу в ресурсах символов и по меньшей мере одному значению первого смещения символа DMRS.

[00282] Для более подробного описания шагов 1201-1205 можно обратиться к предшествующим вариантам осуществления, и варианты осуществления изобретения не будут повторять их здесь.

[00283] Таким образом, в способе скачкообразного изменения частоты, предлагаемом в вариантах осуществления настоящего изобретения, базовая станция может определять ресурсы символов для передачи данных в специальном слоте; и когда базовая станция решает выполнить внутрислотовое скачкообразное изменение частоты, она может выполнить его в слоте восходящей линии связи и определить допустимые символы в специальном слоте; и выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов, или не выполнить внутрислотовое скачкообразное изменение частоты в специальном слоте. Можно видеть, что в вариантах осуществления настоящего изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, можно не выполнить его в специальном слоте, так что можно избежать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте, TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов на первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты. В вариантах осуществления изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, оно может выполняться только для допустимых символов в специальном слоте, что может гарантировать достаточное количество допустимых символов при каждом скачке в специальном слоте, а также избегать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов при первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты.

[00284] Фиг. 13 представляет собой блок-схему еще одного способа скачкообразного изменения частоты согласно некоторым вариантам осуществления настоящего изобретения. Способ выполняется базовой станцией. Как показано на фиг. 13, способ скачкообразного изменения частоты может включать следующие шаги.

[00285] Шаг 1301: принять решение о выполнении внутрислотового скачкообразного изменения частоты и сконфигурировать команду для указания выполнения внутрислотового скачкообразного изменения частоты для UE; определить параметры и определить ресурсы символов для передачи данных в специальном слоте на основе параметров.

[00286] Шаг 1302: выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, определить допустимые символы в специальном слоте, определить диапазон позиций во временной области каждого скачка в специальном слоте с использованием позиции первого символа в ресурсах символов в качестве начальной позиции, и определить согласно способу определения диапазона позиций во временной области для каждого скачка в слоте восходящей линии связи (то есть в соответствии со способом определения диапазона позиций во временной области для каждого скачка в слоте восходящей линии связи), меньше ли количество допустимых символов в определенном диапазоне позиций во временной области для первого скачка, чем второй порог, и когда количество допустимых символов в определенном диапазоне позиций во временной области для первого скачка меньше второго порога, выполнить шаг 1303; а когда количество допустимых символов в определенном диапазоне позиций во временной области первого скачка не меньше второго порога, может быть выполнен шаг 1306.

[00287] Шаг 1303: не выполнять внутрислотовое скачкообразное изменение частоты в специальном слоте.

[00288] Шаг 1304: определить по меньшей мере одно значение первого смещения символа DMRS на основе параметров.

[00289] Шаг 1305: определить позицию DMRS во временной области в специальном слоте согласно первому допустимому символу в ресурсах символов и по меньшей мере одному значению первого смещения символа DMRS.

[00290] Шаг 1306: выполнить внутрислотовое скачкообразное изменение частоты в соответствии с диапазоном позиций во временной области каждого скачка в специальном слоте, который определяется с использованием позиции первого символа в ресурсах символов в качестве начальной позиции.

[00291] Для более подробного описания шагов 1301-1306 можно обратиться к предшествующим вариантам осуществления, и варианты осуществления изобретения не будут повторять их здесь.

[00292] Таким образом, в способе скачкообразного изменения частоты, предлагаемом в вариантах осуществления настоящего изобретения, базовая станция может определять ресурсы символов для передачи данных в специальном слоте; и когда базовая станция решает выполнить внутрислотовое скачкообразное изменение частоты, она может выполнить его в слоте восходящей линии связи и определить допустимые символы в специальном слоте; и выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов, или не выполнить внутрислотовое скачкообразное изменение частоты в специальном слоте. Можно видеть, что в вариантах осуществления настоящего изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, можно не выполнить его в специальном слоте, так что можно избежать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте, TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов на первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты. В вариантах осуществления изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, оно может выполняться только для допустимых символов в специальном слоте, что может гарантировать достаточное количество допустимых символов при каждом скачке в специальном слоте, а также избегать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов при первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты.

[00293] Фиг. 14 представляет собой блок-схему еще одного способа скачкообразного изменения частоты согласно некоторым вариантам осуществления настоящего изобретения. Способ выполняется базовой станцией. Как показано на фиг. 14, способ скачкообразного изменения частоты может включать следующие шаги.

[00294] Шаг 1401: принять решение о выполнении внутрислотового скачкообразного изменения частоты и сконфигурировать команду для указания выполнения внутрислотового скачкообразного изменения частоты для UE; определить параметры и определить ресурсы символов для передачи данных в специальном слоте на основе параметров.

[00295] Шаг 1402: выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, определить допустимые символы в специальном слоте, определить диапазон позиций во временной области каждого скачка в специальном слоте с использованием позиции первого символа в ресурсах символов в качестве начальной позиции, и определить согласно способу определения диапазона позиций во временной области каждого скачка в слоте восходящей линии связи, больше ли разность между количеством допустимых символов в определенном диапазоне позиций во временной области первого скачка и количеством допустимых символов в определенном диапазоне позиций во временной области второго скачка, чем третий порог, когда определяется, что упомянутая разность больше третьего порога, выполнить шаг 1403, и если определяется, что упомянутая разность не превышает третьего порога, выполнить шаг 1406.

[00296] Шаг 1403: не выполнить внутрислотовое скачкообразное изменение частоты в специальном слоте.

[00297] Шаг 1404: определить по меньшей мере одно значение первого смещения символа DMRS в соответствии с параметром.

[00298] Шаг 1405: определить позицию DMRS во временной области в специальном слоте согласно первому допустимому символу в ресурсах символов и по меньшей мере одному значению первого смещения символа DMRS.

[00299] Шаг 1406: выполнить внутрислотовое скачкообразное изменение частоты в соответствии с диапазоном позиций во временной области каждого скачка в специальном слоте, который определяется с использованием позиции первого символа в ресурсах символов в качестве начальной позиции.

[00300] Для более подробного описания шагов 1401-1406 можно обратиться к предшествующим вариантам осуществления, и варианты осуществления изобретения не будут повторять их здесь.

[00301] Таким образом, в способе скачкообразного изменения частоты, предлагаемом в вариантах осуществления настоящего изобретения, базовая станция может определять ресурсы символов для передачи данных в специальном слоте; и когда базовая станция решает выполнить внутрислотовое скачкообразное изменение частоты, она может выполнить его в слоте восходящей линии связи и определить допустимые символы в специальном слоте; и выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов, или не выполнить внутрислотовое скачкообразное изменение частоты в специальном слоте. Можно видеть, что в вариантах осуществления настоящего изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, можно не выполнить его в специальном слоте, так что можно избежать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте, TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов на первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты. В вариантах осуществления изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, оно может выполняться только для допустимых символов в специальном слоте, что может гарантировать достаточное количество допустимых символов при каждом скачке в специальном слоте, а также избегать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов при первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты.

[00302] Фиг. 15 представляет собой блок-схему еще одного способа скачкообразного изменения частоты согласно некоторым вариантам осуществления настоящего изобретения. Способ выполняется базовой станцией. Как показано на фиг. 15, способ скачкообразного изменения частоты может включать следующие шаги.

[00303] Шаг 1501: принять решение о выполнении внутрислотового скачкообразного изменения частоты и сконфигурировать команду для указания выполнения внутрислотового скачкообразного изменения частоты для UE; определить параметры и определить ресурсы символов для передачи данных в специальном слоте на основе параметров.

[00304] Шаг 1502: выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, определить допустимые символы в специальном слоте, и выполнить напрямую внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов.

[00305] В некоторых вариантах осуществления изобретения способ выполнения базовой станцией внутрислотового скачкообразного изменения частоты для допустимых символов в ресурсах символов аналогичен способу выполнения UE внутрислотового скачкообразного изменения частоты для допустимых символов в ресурсах символов.

[00306] Шаг 1503: определить позицию DMRS во временной области на каждом скачке в соответствии с параметрами, количеством символов в диапазоне позиций во временной области каждого скачка и начальным символом каждого скачка.

[00307] Для более подробного описания шагов 1501-1503 можно обратиться к предшествующим вариантам осуществления, и варианты осуществления изобретения не будут повторять их здесь.

[00308] Таким образом, в способе скачкообразного изменения частоты, предлагаемом в вариантах осуществления настоящего изобретения, базовая станция может определять ресурсы символов для передачи данных в специальном слоте; и когда базовая станция решает выполнить внутрислотовое скачкообразное изменение частоты, она может выполнить его в слоте восходящей линии связи и определить допустимые символы в специальном слоте; и выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов, или не выполнить внутрислотовое скачкообразное изменение частоты в специальном слоте. Можно видеть, что в вариантах осуществления настоящего изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, можно не выполнить его в специальном слоте, так что можно избежать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте, TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов на первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты. В вариантах осуществления изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, оно может выполняться только для допустимых символов в специальном слоте, что может гарантировать достаточное количество допустимых символов при каждом скачке в специальном слоте, а также избегать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов при первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты.

[00309] Фиг. 16 представляет собой блок-схему еще одного способа скачкообразного изменения частоты согласно некоторым вариантам осуществления настоящего изобретения. Способ выполняется базовой станцией. Как показано на фиг. 16, способ скачкообразного изменения частоты может включать следующие шаги.

[00310] Шаг 1601: принять решение о выполнении внутрислотового скачкообразного изменения частоты и сконфигурировать команду для указания выполнения внутрислотового скачкообразного изменения частоты для UE; определить параметры и определить ресурсы символов для передачи данных в специальном слоте на основе параметров.

[00311] Шаг 1602: выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, определить допустимые символы в специальном слоте, определить, превышает ли количество доступных символов в ресурсах символов, выделенных базовой станцией, первый порог, и когда количество доступных символов в символьных ресурсах превышает первый порог, может быть выполнен шаг 1603.

[00312] Шаг 1603: выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов.

[00313] Шаг 1604: определить позицию DMRS во временной области на каждом скачке в соответствии с параметрами, количеством символов в диапазоне позиций во временной области каждого скачка и начальным символом каждого скачка.

[00314] Для более подробного описания шагов 1601-1604 можно обратиться к предшествующим вариантам осуществления, и варианты осуществления изобретения не будут повторять их здесь.

[00315] Таким образом, в способе скачкообразного изменения частоты, предлагаемом в вариантах осуществления настоящего изобретения, базовая станция может определить ресурсы символов для передачи данных в специальном слоте; и когда базовая станция решает выполнить внутрислотовое скачкообразное изменение частоты, она может выполнить его в слоте восходящей линии связи и определить допустимые символы в специальном слоте; и выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов, или не выполнить внутрислотовое скачкообразное изменение частоты в специальном слоте. Можно видеть, что в вариантах осуществления настоящего изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, можно не выполнить его в специальном слоте, так что можно избежать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте, TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов на первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты. В вариантах осуществления изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, оно может выполняться только для допустимых символов в специальном слоте, что может гарантировать достаточное количество допустимых символов при каждом скачке в специальном слоте, а также избегать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов при первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты.

[00316] Фиг. 17 представляет собой блок-схему еще одного способа скачкообразного изменения частоты согласно некоторым вариантам осуществления настоящего изобретения. Способ выполняется базовой станцией. Как показано на фиг. 17, способ скачкообразного изменения частоты может включать следующие шаги.

[00317] Шаг 1701: принять решение о выполнении внутрислотового скачкообразного изменения частоты и сконфигурировать команду для указания выполнения внутрислотового скачкообразного изменения частоты для UE; определить параметры и определить ресурсы символов для передачи данных в специальном слоте на основе параметров.

[00318] Шаг 1702: выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, определить допустимые символы в специальном слоте, определить диапазон позиций во временной области каждого скачка в специальном слоте с использованием позиции первого символа в ресурсах символов в качестве начальной позиции и в соответствии со способом определения диапазона позиций во временной области каждого скачка в слоте восходящей линии связи определить, меньше ли количество допустимых символов в определенном диапазоне позиций во временной области для первого скачка, чем второй порог, когда определяется, что количество допустимых символов в определенном диапазоне позиций временной области для первого скачка меньше второго порога, выполняется шаг 1703, а когда определяется, что количество допустимых символов в определенном диапазоне позиций во временной области для первого скачка не меньше второго порога, выполняется шаг 1705.

[00319] Шаг 1703: выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов.

[00320] Шаг 1704: определить позицию DMRS во временной области на каждом скачке в соответствии с параметрами, количеством символов в диапазоне позиций во временной области каждого скачка и начальным символом каждого скачка.

[00321] Шаг 1705: выполнить внутрислотовое скачкообразное изменение частоты в соответствии с диапазоном позиций во временной области каждого скачка в специальном слоте, который определяется с использованием позиции первого символа в ресурсах символов в качестве начальной позиции.

[00322] Для более подробного описания шагов 1701-1705 можно обратиться к предшествующим вариантам осуществления, и варианты осуществления изобретения не будут повторять их здесь.

[00323] Таким образом, в способе скачкообразного изменения частоты, предлагаемом в вариантах осуществления настоящего изобретения, базовая станция может определять ресурсы символов для передачи данных в специальном слоте; и когда базовая станция решает выполнить внутрислотовое скачкообразное изменение частоты, она может выполнить его в слоте восходящей линии связи и определить допустимые символы в специальном слоте; и выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов, или не выполнить внутрислотовое скачкообразное изменение частоты в специальном слоте. Можно видеть, что в вариантах осуществления настоящего изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, можно не выполнить его в специальном слоте, так что можно избежать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте, TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов на первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты. В вариантах осуществления изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, оно может выполняться только для допустимых символов в специальном слоте, что может гарантировать достаточное количество допустимых символов при каждом скачке в специальном слоте, а также избегать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов при первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты.

[00324] Фиг. 18 представляет собой блок-схему еще одного способа скачкообразного изменения частоты согласно некоторым вариантам осуществления настоящего изобретения. Способ выполняется базовой станцией. Как показано на фиг. 18, способ скачкообразного изменения частоты может включать следующие шаги.

[00325] Шаг 1801: принять решение о выполнении внутрислотового скачкообразного изменения частоты и сконфигурировать команду для указания выполнения внутрислотового скачкообразного изменения частоты для UE; определить параметры и определить ресурсы символов для передачи данных в специальном слоте на основе параметров.

[00326] Шаг 1802: выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, определить допустимые символы в специальном слоте, определить диапазон позиций во временной области каждого скачка в специальном слоте с использованием позиции первого символа в ресурсах символов в качестве начальной позиции и в соответствии со способом определения диапазона позиций во временной области каждого скачка в слоте восходящей линии связи; определить, превышает ли разность между количеством допустимых символов в определенном диапазоне позиций во временной области первого скачка и количеством допустимых символов в определенном диапазоне позиций во временной области второго скачка третий порог, когда определяется, что упомянутая разность превышает третий порог, выполняется шаг 1803, и когда определяется, что упомянутая разность не превышает третий порог, выполняется шаг 1805.

[00327] Шаг 1803: выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов.

[00328] Шаг 1804: определить позицию DMRS во временной области на каждом скачке в соответствии с параметрами, количеством символов в диапазоне позиций во временной области каждого скачка и начальным символом каждого скачка.

[00329] Шаг 1805: выполнить внутрислотовое скачкообразное изменение частоты в соответствии с диапазоном позиций во временной области каждого скачка в специальном слоте, который определяется с использованием позиции первого символа в ресурсах символов в качестве начальной позиции.

[00330] Для более подробного описания шагов 1801-1805 можно обратиться к предшествующим вариантам осуществления, и варианты осуществления изобретения не будут повторять их здесь.

[00331] Таким образом, в способе скачкообразного изменения частоты, предлагаемом в вариантах осуществления настоящего изобретения, базовая станция может определять ресурсы символов для передачи данных в специальном слоте; и когда базовая станция решает выполнить внутрислотовое скачкообразное изменение частоты, она может выполнить его в слоте восходящей линии связи и определить допустимые символы в специальном слоте; и выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов, или не выполнить внутрислотовое скачкообразное изменение частоты в специальном слоте. Можно видеть, что в вариантах осуществления настоящего изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, можно не выполнить его в специальном слоте, так что можно избежать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте, TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов на первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты. В вариантах осуществления изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, оно может выполняться только для допустимых символов в специальном слоте, что может гарантировать достаточное количество допустимых символов при каждом скачке в специальном слоте, а также избегать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов при первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты.

[00332] Фиг. 19 представляет собой блок-схему еще одного способа скачкообразного изменения частоты согласно некоторым вариантам осуществления настоящего изобретения. Способ выполняется базовой станцией. Как показано на фиг. 19, способ скачкообразного изменения частоты может включать следующие шаги.

[00333] Шаг 1901: принять решение о выполнении внутрислотового скачкообразного изменения частоты и сконфигурировать команду для указания выполнения внутрислотового скачкообразного изменения частоты для UE; определить параметры и определить ресурсы символов для передачи данных в специальном слоте на основе параметров.

[00334] Шаг 1902: выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, определить допустимые символы в специальном слоте и выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов, или не выполнить внутрислотовое скачкообразное изменение частоты в специальном слоте.

[00335] Шаг 1903: сконфигурировать и/или указать параметры для UE.

[00336] В некоторых вариантах осуществления изобретения базовая станция может конфигурировать параметры для UE. В других вариантах осуществления изобретения базовая станция может указывать параметры пользовательскому оборудованию (UE). В других вариантах осуществления изобретения базовая станция может конфигурировать и указывать параметры для UE.

[00337] Для более подробного описания шагов 1901-1903 можно сделать ссылку на соответствующие описания в предшествующих вариантах осуществления, и варианты осуществления изобретения не будут повторять их здесь.

[00338] Шаг 1904, динамическая сигнализация индикации SFI и/или полустатическая сигнализация конфигурации формата слота передается в UE.

[00339] В некоторых вариантах осуществления изобретения базовая станция может передавать динамическую сигнализацию индикации SFI и/или полустатическую сигнализацию конфигурации формата слота в UE, так что UE может определять недопустимые символы и допустимые символы в специальном слоте в соответствии с динамической сигнализацией индикации SFI и/или полустатической сигнализацией конфигурации формата слота, передаваемой базовой станцией.

[00340] В некоторых вариантах осуществления изобретения базовая станция может передавать динамическую сигнализацию индикации SFI в UE. В других вариантах осуществления изобретения базовая станция может передавать полустатическую сигнализацию конфигурации формата слота в UE. В еще других вариантах осуществления изобретения базовая станция может передавать динамическую сигнализацию индикации SFI и полустатическую сигнализацию конфигурации формата слота в UE.

[00341] Таким образом, в способе скачкообразного изменения частоты, предлагаемом в вариантах осуществления настоящего изобретения, базовая станция может определять ресурсы символов для передачи данных в специальном слоте; и когда базовая станция решает выполнить внутрислотовое скачкообразное изменение частоты, она может выполнить его в слоте восходящей линии связи и определить допустимые символы в специальном слоте; и выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов, или не выполнить внутрислотовое скачкообразное изменение частоты в специальном слоте. Можно видеть, что в вариантах осуществления настоящего изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, можно не выполнить его в специальном слоте, так что можно избежать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте, TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов на первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты. В вариантах осуществления изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, оно может выполняться только для допустимых символов в специальном слоте, что может гарантировать достаточное количество допустимых символов при каждом скачке в специальном слоте, а также избегать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов при первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты.

[00342] Фиг. 20 представляет собой блок-схему еще одного способа скачкообразного изменения частоты согласно некоторым вариантам осуществления настоящего изобретения. Способ выполняется базовой станцией. Как показано на фиг. 20, способ скачкообразного изменения частоты может включать следующие шаги.

[00343] Шаг 2001: принять решение о выполнении внутрислотового скачкообразного изменения частоты и сконфигурировать команду для указания выполнения внутрислотового скачкообразного изменения частоты для UE; определить параметры и определить ресурсы символов для передачи данных в специальном слоте на основе параметров.

[00344] Шаг 2002: выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, определить допустимые символы в специальном слоте и выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов, или не выполнить внутрислотовое скачкообразное изменение частоты в специальном слоте.

[00345] Шаг 2003: указать первый порог для UE.

[00346] Для более подробного описания шагов 2001-2003 можно обратиться к соответствующим описаниям в приведенных выше вариантах осуществления, и варианты осуществления изобретения не будут повторять их здесь.

[00347] Таким образом, в способе скачкообразного изменения частоты, предлагаемом в вариантах осуществления настоящего изобретения, базовая станция может определять ресурсы символов для передачи данных в специальном слоте; и когда базовая станция решает выполнить внутрислотовое скачкообразное изменение частоты, она может выполнить его в слоте восходящей линии связи и определить допустимые символы в специальном слоте; и выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов, или не выполнить внутрислотовое скачкообразное изменение частоты в специальном слоте. Можно видеть, что в вариантах осуществления настоящего изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, можно не выполнить его в специальном слоте, так что можно избежать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте, TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов на первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты. В вариантах осуществления изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, оно может выполняться только для допустимых символов в специальном слоте, что может гарантировать достаточное количество допустимых символов при каждом скачке в специальном слоте, а также избегать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов при первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты.

[00348] Фиг. 21 представляет собой блок-схему еще одного способа скачкообразного изменения частоты согласно некоторым вариантам осуществления настоящего изобретения. Способ выполняется базовой станцией. Как показано на фиг. 21, способ скачкообразного изменения частоты может включать следующие шаги.

[00349] Шаг 2101: принять решение о выполнении внутрислотового скачкообразного изменения частоты и сконфигурировать команду для указания выполнения внутрислотового скачкообразного изменения частоты для UE, определить параметры и определить ресурсы символов для передачи данных в специальном слоте на основе параметров.

[00350] Шаг 2102: выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, определить допустимые символы в специальном слоте и выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов, или не выполнить внутрислотовое скачкообразное изменение частоты в специальном слоте.

[00351] Шаг 2103: указать второй порог для UE.

[00352] Для более подробного описания шагов 2101-2103 можно обратиться к соответствующим описаниям в предшествующих вариантах осуществления, и варианты осуществления изобретения не будут повторять их здесь.

[00353] Таким образом, в способе скачкообразного изменения частоты, предлагаемом в вариантах осуществления настоящего изобретения, базовая станция может определять ресурсы символов для передачи данных в специальном слоте; и когда базовая станция решает выполнить внутрислотовое скачкообразное изменение частоты, она может выполнить его в слоте восходящей линии связи и определить допустимые символы в специальном слоте; и выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов, или не выполнить внутрислотовое скачкообразное изменение частоты в специальном слоте. Можно видеть, что в вариантах осуществления настоящего изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, можно не выполнить его в специальном слоте, так что можно избежать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте, TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов на первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты. В вариантах осуществления изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, оно может выполняться только для допустимых символов в специальном слоте, что может гарантировать достаточное количество допустимых символов при каждом скачке в специальном слоте, а также избегать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов при первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты.

[00354] Фиг. 22 представляет собой блок-схему еще одного способа скачкообразного изменения частоты согласно некоторым вариантам осуществления настоящего изобретения. Способ выполняется базовой станцией. Как показано на фиг. 22, способ скачкообразного изменения частоты может включать следующие шаги.

[00355] Шаг 2201: принять решение о выполнении внутрислотового скачкообразного изменения частоты и сконфигурировать команду для указания выполнения внутрислотового скачкообразного изменения частоты для UE; определить параметры и определить ресурсы символов для передачи данных в специальном слоте на основе параметров.

[00356] Шаг 2202: выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, определить допустимые символы в специальном слоте и выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов, или не выполнить внутрислотовое скачкообразное изменение частоты в специальном слоте.

[00357] Шаг 2203: указать третий порог для UE.

[00358] Для более подробного описания шагов 2201 2203 можно обратиться к на соответствующим описаниям в предшествующих вариантах осуществления, и варианты осуществления изобретения не будут повторять их здесь.

[00359] Таким образом, в способе скачкообразного изменения частоты, предлагаемом в вариантах осуществления настоящего изобретения, базовая станция может определять ресурсы символов для передачи данных в специальном слоте; и когда базовая станция решает выполнить внутрислотовое скачкообразное изменение частоты, она может выполнить его в слоте восходящей линии связи и определить допустимые символы в специальном слоте; и выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов, или не выполнить внутрислотовое скачкообразное изменение частоты в специальном слоте. Можно видеть, что в вариантах осуществления настоящего изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, можно не выполнить его в специальном слоте, так что можно избежать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте, TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов на первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты. В вариантах осуществления изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, оно может выполняться только для допустимых символов в специальном слоте, что может гарантировать достаточное количество допустимых символов при каждом скачке в специальном слоте, а также избегать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов при первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты.

[00360] Фиг. 23 представляет собой блок-схему еще одного способа скачкообразного изменения частоты согласно некоторым вариантам осуществления настоящего изобретения. Способ выполняется пользовательским оборудованием (UE). Как показано на фиг. 23, способ скачкообразного изменения частоты может включать следующие шаги.

[00361] Шаг 2301: получить команду, сконфигурированную базовой станцией для указания выполнить внутрислотовое скачкообразное изменение частоты, получить параметры, сконфигурированные и/или указанные базовой станцией, и определить ресурсы символов для передачи данных в специальном слоте на основе параметров.

[00362] Шаг 2302: выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, определить допустимые символы в специальном слоте и определить, превышает ли первый порог количество допустимых символов в ресурсах символов, выделенных базовой станцией, и если да, то выполнить шаг 2303.

[00363] Шаг 2303: выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, определить допустимые символы в специальном слоте, определить диапазон позиций во временной области каждого скачка в специальном слоте с использованием позиции первого символа в ресурсах символов, выделенных базовой станцией, в качестве начальной позиции, и в соответствии со способом определения диапазона позиций во временной области каждого скачка в слоте восходящей линии связи определить, меньше ли количество допустимых символов в определенном диапазоне позиций во временной области для первого скачка, чем второй порог, и если да, выполнить шаг 2304, в противном случае выполнить шаг 2307.

[00364] Шаг 2304: не выполнять внутрислотовое скачкообразное изменение частоты в специальном слоте.

[00365] Шаг 2305: определить по меньшей мере одно значение первого смещения символа DMRS на основе параметров, сконфигурированных и/или указанных базовой станцией.

[00366] Шаг 2306: определить позицию DMRS во временной области в специальном слоте согласно первому допустимому символу в ресурсах символов, выделенных базовой станцией, и по меньшей мере одному значению первого смещения символа DMRS.

[00367] Шаг 2307: выполнить внутрислотовое скачкообразное изменение частоты в соответствии с диапазоном позиций во временной области каждого скачка в специальном слоте, который определяется с использованием позиции первого символа в ресурсах символов в качестве начальной позиции.

[00368] Для более подробного описания шагов 2301-2307 можно обратиться к предшествующим вариантам осуществления, и варианты осуществления изобретения не будут повторять их здесь.

[00369] Таким образом, в способе скачкообразного изменения частоты, предлагаемом в вариантах осуществления настоящего изобретения, UE может получить команду, сконфигурированную базовой станцией для указания выполнить внутрислотовое скачкообразное изменение частоты, и получить ресурсы символов, выделенные базовой станцией для передачи данных в специальном слоте; выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи и определить допустимые символы в специальном слоте; и выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов или не выполнить внутрислотовое скачкообразное изменение частоты в специальном слоте. Можно видеть, что в вариантах осуществления настоящего изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, можно не выполнить его в специальном слоте, так что можно избежать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте, TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов на первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты. В вариантах осуществления изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, оно может выполняться только для допустимых символов в специальном слоте, что может гарантировать достаточное количество допустимых символов при каждом скачке в специальном слоте, а также избегать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов при первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты.

[00370] Фиг. 24 представляет собой блок-схему еще одного способа скачкообразного изменения частоты согласно некоторым вариантам осуществления настоящего изобретения. Способ выполняется пользовательским оборудованием (UE). Как показано на фиг. 24, способ скачкообразного изменения частоты может включать следующие шаги.

[00371] Шаг 2401: получить команду, сконфигурированную базовой станцией для указания выполнить внутрислотовое скачкообразное изменение частоты; получить параметры, сконфигурированные и/или указанные базовой станцией; и определить на основе параметров ресурсы символов, выделенные базовой станцией для передачи данных в специальном слоте.

[00372] Шаг 2402: выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, определить допустимые символы в специальном слоте, определить, превышает ли количество допустимых символов в ресурсах символов, выделенных базовой станцией, первый порог, и если да, то выполнить шаг 2403.

[00373] Шаг 2403: выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, определить допустимые символы в специальном слоте, определить диапазон позиций во временной области каждого скачка в специальном слоте с использованием позиции первого символа в ресурсах символов, выделенных базовой станцией, в качестве начальной позиции, и в соответствии со способом определения диапазона позиций во временной области для каждого скачка в слоте восходящей линии связи определить, больше ли разность между количеством допустимых символов в определенном диапазоне позиций во временной области второго скачка и количеством допустимых символов во временном диапазоне первого скачка, чем третий порог, и если да, то выполнить шаг 2404, в противном случае выполнить шаг 2407.

[00374] Шаг 2404: не выполнять внутрислотовое скачкообразное изменение частоты в специальном слоте.

[00375] Шаг 2405: определить по меньшей мере одно значение первого смещения символа DMRS на основе параметров, сконфигурированных и/или указанных базовой станцией.

[00376] Шаг 2406: определить позицию DMRS во временной области в специальном слоте согласно первому допустимому символу в ресурсах символов, выделенных базовой станцией, и по меньшей мере одному значению первого смещения символа DMRS.

[00377] Шаг 2407: выполнить внутрислотовое скачкообразное изменение частоты в соответствии с диапазоном позиций во временной области каждого скачка в специальном слоте, который определяется с использованием позиции первого символа в ресурсах символов в качестве начальной позиции.

[00378] Для более подробного описания шагов 2401-2407 можно обратиться к предшествующим вариантам осуществления, и варианты осуществления изобретения не будут повторять их здесь.

[00379] Таким образом, в способе скачкообразного изменения частоты, предлагаемом в вариантах осуществления настоящего изобретения, UE может получить команду, сконфигурированную базовой станцией для указания выполнить внутрислотовое скачкообразное изменение частоты, и получить ресурсы символов, выделенные базовой станцией для передачи данных в специальном слоте; выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи и определить допустимые символы в специальном слоте; и выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов или не выполнить внутрислотовое скачкообразное изменение частоты в специальном слоте. Можно видеть, что в вариантах осуществления настоящего изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, можно не выполнить его в специальном слоте, так что можно избежать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте, TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов на первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты. В вариантах осуществления изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, оно может выполняться только для допустимых символов в специальном слоте, что может гарантировать достаточное количество допустимых символов при каждом скачке в специальном слоте, а также избегать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов при первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты.

[00380] Фиг. 25 представляет собой блок-схему еще одного способа скачкообразного изменения частоты согласно некоторым вариантам осуществления настоящего изобретения. Способ выполняется пользовательским оборудованием (UE). Как показано на фиг. 25, способ скачкообразного изменения частоты может включать следующие шаги.

[00381] Шаг 2501: получить команду, сконфигурированную базовой станцией для указания выполнить внутрислотовое скачкообразное изменение частоты; получить параметры, сконфигурированные и/или указанные базовой станцией; и определить на основе параметров ресурсы символов, выделенные базовой станцией для передачи данных в специальном слоте.

[00382] Шаг 2502: выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, определить допустимые символы в специальном слоте и определить, превышает ли количество допустимых символов в ресурсах символов, выделенных базовой станцией, первый порог, и если да, то выполнить шаг 2503.

[00383] Шаг 2503: выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, определить допустимые символы в специальном слоте, определить диапазон позиций во временной области каждого скачка в специальном слоте с использованием позиции первого символа в ресурсах символов, выделенных базовой станцией, в качестве начальной позиции, и в соответствии со способом определения диапазона позиций во временной области для каждого скачка в слоте восходящей линии связи определить, меньше ли количество допустимых символов в определенном диапазоне временной области первого скачка, чем второй порог, и если да, то выполнить шаг 2504, в противном случае выполнить шаг 2507.

[00384] Шаг 2504: выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов.

[00385] Шаг 2505: определить по меньшей мере одно значение первого смещения символа DMRS на основе параметров, сконфигурированных и/или указанных базовой станцией.

[00386] Шаг 2506: определить позицию DMRS во временной области в специальном слоте согласно первому допустимому символу в ресурсах символов, выделенных базовой станцией, и по меньшей мере одному значению первого смещения символа DMRS.

[00387] Шаг 2507, выполнить внутрислотовое скачкообразное изменение частоты в соответствии с диапазоном позиций во временной области каждого скачка в специальном слоте, который определяется с использованием позиции первого символа в ресурсах символов в качестве начальной позиции.

[00388] Для более подробного описания шагов 2501-2507 можно обратиться к предшествующим вариантам осуществления, и варианты осуществления изобретения не будут повторять их здесь.

[00389] Таким образом, в способе скачкообразного изменения частоты, предлагаемом в вариантах осуществления настоящего изобретения, UE может получить команду, сконфигурированную базовой станцией для указания выполнить внутрислотовое скачкообразное изменение частоты, и получить ресурсы символов, выделенные базовой станцией для передачи данных в специальном слоте; выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи и определить допустимые символы в специальном слоте; и выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов или не выполнить внутрислотовое скачкообразное изменение частоты в специальном слоте. Можно видеть, что в вариантах осуществления настоящего изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, можно не выполнить его в специальном слоте, так что можно избежать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте, TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов на первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты. В вариантах осуществления изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, оно может выполняться только для допустимых символов в специальном слоте, что может гарантировать достаточное количество допустимых символов при каждом скачке в специальном слоте, а также избегать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов при первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты.

[00390] Фиг. 26 представляет собой блок-схему еще одного способа скачкообразного изменения частоты согласно некоторым вариантам осуществления настоящего изобретения. Способ выполняется UE. Как показано на фиг. 26, способ скачкообразного изменения частоты может включать следующие шаги.

[00391] Шаг 2601: получить команду, сконфигурированную базовой станцией для указания выполнить внутрислотовое скачкообразное изменение частоты; получить параметры, сконфигурированные и/или указанные базовой станцией; и определить на основе параметров ресурсы символов, выделенные базовой станцией для передачи данных в специальном слоте.

[00392] Шаг 2602: выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, определить допустимые символы в специальном слоте и определить, превышает ли количество допустимых символов в ресурсах символов, выделенных базовой станцией, первый порог, и если да, то выполнить шаг 2603.

[00393] Шаг 2603: выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, определить допустимые символы в специальном слоте, определить диапазон позиций во временной области каждого скачка в специальном слоте с использованием позиции первого символа в ресурсах символов, выделенных базовой станцией, в качестве начальной позиции, и определить согласно способу определения диапазона позиций во временной области каждого скачка в слоте восходящей линии связи, и определяет, больше ли разность между количеством допустимых символов в определенном диапазоне позиций во временной области первого скачка и количеством допустимых символов в определенном диапазоне позиций во временной области второго скачка, чем третий порог, и если да, то выполнить шаг 2604, в противном случае выполнить шаг 2607.

[00394] Шаг 2604: выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов.

[00395] Шаг 2605: определить по меньшей мере одно значение первого смещения символа DMRS на основе параметров, сконфигурированных и/или указанных базовой станцией.

[00396] Шаг 2606: определить позицию DMRS во временной области в специальном слоте согласно первому допустимому символу в ресурсах символов, выделенных базовой станцией, и по меньшей мере одному значению первого смещения символа DMRS.

[00397] Шаг 2607: выполнить внутрислотовое скачкообразное изменение частоты в соответствии с диапазоном позиций во временной области каждого скачка в специальном слоте, который определяется с использованием позиции первого символа в ресурсах символов в качестве начальной позиции.

[00398] Для более подробного описания шагов 2601-2607 можно обратиться к предшествующим вариантам осуществления, и варианты осуществления изобретения не будут повторять их здесь.

[00399] Таким образом, в способе скачкообразного изменения частоты, предлагаемом в вариантах осуществления настоящего изобретения, UE может получить команду, сконфигурированную базовой станцией для указания выполнить внутрислотовое скачкообразное изменение частоты, и получить ресурсы символов, выделенные базовой станцией для передачи данных в специальном слоте; выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи и определить допустимые символы в специальном слоте; и выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов или не выполнить внутрислотовое скачкообразное изменение частоты в специальном слоте. Можно видеть, что в вариантах осуществления настоящего изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, можно не выполнить его в специальном слоте, так что можно избежать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте, TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов на первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты. В вариантах осуществления изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, оно может выполняться только для допустимых символов в специальном слоте, что может гарантировать достаточное количество допустимых символов при каждом скачке в специальном слоте, а также избегать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов при первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты.

[000400] Фиг. 27 представляет собой блок-схему еще одного способа скачкообразного изменения частоты согласно некоторым вариантам осуществления настоящего изобретения. Способ выполняется базовой станцией. Как показано на фиг. 27, способ скачкообразного изменения частоты может включать следующие шаги.

[00401] Шаг 2701: принять решение о выполнении внутрислотового скачкообразного изменения частоты и сконфигурировать команду для указания выполнения внутрислотового скачкообразного изменения частоты для UE, определить параметры и определить ресурсы символов для передачи данных в специальном слоте на основе параметров.

[00402] Шаг 2702: выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, определить допустимые символы в специальном слоте и определить, превышает ли количество допустимых символов в ресурсах символов, выделенных базовой станцией, первый порог, и если да, то выполнить шаг 2703.

[00403] Шаг 2703: выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, определить допустимые символы в специальном слоте, определить диапазон позиций во временной области каждого скачка в специальном слоте с использованием позиции первого символа в ресурсах символов, выделенных базовой станцией, в качестве начальной позиции, и в соответствии со способом определения диапазона позиций во временной области каждого скачка в слоте восходящей линии связи определить, меньше ли количество допустимых символов в определенном диапазоне позиций во временной области для первого скачка, чем второй порог, и если да, выполнить шаг 2704, в противном случае выполнить шаг 2707.

[00404] Шаг 2704: не выполнять внутрислотовое скачкообразное изменение частоты в специальном слоте.

[00405] Шаг 2705: определить по меньшей мере одно значение первого смещения символа DMRS на основе параметров.

[00406] Шаг 2706: определить позицию DMRS во временной области в специальном слоте согласно первому допустимому символу в ресурсах символов и по меньшей мере одному значению первого смещения символа DMRS.

[00407] Шаг 2707: выполнить внутрислотовое скачкообразное изменение частоты в соответствии с диапазоном позиций во временной области каждого скачка в специальном слоте, который определяется с использованием позиции первого символа в ресурсах символов в качестве начальной позиции.

[00408] Для более подробного описания шагов 2701-2707 можно обратиться к предшествующим вариантам осуществления, и варианты осуществления изобретения не будут повторять их здесь.

[00409] Таким образом, в способе скачкообразного изменения частоты, предлагаемом в вариантах осуществления настоящего изобретения, базовая станция может определять ресурсы символов для передачи данных в специальном слоте; и когда базовая станция решает выполнить внутрислотовое скачкообразное изменение частоты, она может выполнить его в слоте восходящей линии связи и определить допустимые символы в специальном слоте; и выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов, или не выполнить внутрислотовое скачкообразное изменение частоты в специальном слоте. Можно видеть, что в вариантах осуществления настоящего изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, можно не выполнить его в специальном слоте, так что можно избежать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте, TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов на первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты. В вариантах осуществления изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, оно может выполняться только для допустимых символов в специальном слоте, что может гарантировать достаточное количество допустимых символов при каждом скачке в специальном слоте, а также избегать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов при первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты.

[00410] Фиг. 28 представляет собой блок-схему еще одного способа скачкообразного изменения частоты согласно некоторым вариантам осуществления настоящего изобретения. Способ выполняется базовой станцией. Как показано на фиг. 28, способ скачкообразного изменения частоты может включать следующие шаги.

[00411] Шаг 2801: принять решение о выполнении внутрислотового скачкообразного изменения частоты и сконфигурировать команду для указания выполнения внутрислотового скачкообразного изменения частоты для UE; определить параметры и определить ресурсы символов для передачи данных в специальном слоте на основе параметров.

[00412] Шаг 2802: выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, определить допустимые символы в специальном слоте, и определить, превышает ли количество допустимых символов в ресурсах символов, выделенных базовой станцией, первый порог, и если да, то выполнить шаг 2803.

[00413] Шаг 2803: выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, определить допустимые символы в специальном слоте; определить диапазон позиций во временной области каждого скачка в специальном слоте с использованием позиции первого символа в ресурсах символов, выделенных базовой станцией, в качестве начальной позиции, и в соответствии со способом определения диапазона позиций во временной области для каждого скачка в слоте восходящей линии связи определить, больше ли разность между количеством допустимых символов в определенном диапазоне позиций во временной области второго скачка и количеством допустимых символов во временном диапазоне первого скачка, чем третий порог, и если да, то выполнить шаг 2804, в противном случае выполнить шаг 2807.

[00414] Шаг 2804: не выполнять внутрислотовое скачкообразное изменение частоты в специальном слоте.

[00415] Шаг 2805: определить по меньшей мере одно значение первого смещения символа DMRS на основе параметров.

[00416] Шаг 2806: определить позицию DMRS во временной области в специальном слоте согласно первому допустимому символу в ресурсах символов и по меньшей мере одному значению первого смещения символа DMRS.

[00417] Шаг 2807: выполнить внутрислотовое скачкообразное изменение частоты в соответствии с диапазоном позиций во временной области каждого скачка в специальном слоте, который определяется с использованием позиции первого символа в ресурсах символов в качестве начальной позиции.

[00418] Для более подробного описания шагов 2801-2807 можно обратиться к предшествующим вариантам осуществления, и варианты осуществления изобретения не будут повторять их здесь.

[00419] Таким образом, в способе скачкообразного изменения частоты, предлагаемом в вариантах осуществления настоящего изобретения, базовая станция может определять ресурсы символов для передачи данных в специальном слоте; и когда базовая станция решает выполнить внутрислотовое скачкообразное изменение частоты, она может выполнить его в слоте восходящей линии связи и определить допустимые символы в специальном слоте; и выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов, или не выполнить внутрислотовое скачкообразное изменение частоты в специальном слоте. Можно видеть, что в вариантах осуществления настоящего изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, можно не выполнить его в специальном слоте, так что можно избежать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте, TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов на первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты. В вариантах осуществления изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, оно может выполняться только для допустимых символов в специальном слоте, что может гарантировать достаточное количество допустимых символов при каждом скачке в специальном слоте, а также избегать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов при первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты.

[00420] Фиг. 29 представляет собой блок-схему еще одного способа скачкообразного изменения частоты согласно некоторым вариантам осуществления настоящего изобретения. Способ выполняется базовой станцией. Как показано на фиг. 29, способ скачкообразного изменения частоты может включать следующие шаги.

[00421] Шаг 2901: принять решение о выполнении внутрислотового скачкообразного изменения частоты и сконфигурировать команду для указания выполнения внутрислотового скачкообразного изменения частоты для UE, определить параметры, и определить ресурсы символов для передачи данных в специальном слоте на основе параметров.

[00422] Шаг 2902, выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, определить допустимые символы в специальном слоте и определить, превышает ли количество допустимых символов в ресурсах символов, выделенных базовой станцией, первый порог, и если да, то выполнить шаг 2903.

[00423] Шаг 2903: выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, определить допустимые символы в специальном слоте; определить диапазон позиций во временной области каждого скачка в специальном слоте с использованием позиции первого символа в ресурсах символов, выделенных базовой станцией, в качестве начальной позиции, и в соответствии со способом определения диапазона позиций во временной области каждого скачка в слоте восходящей линии связи определить, меньше ли количество допустимых символов в определенном диапазоне временной области первого скачка, второго порога, и если да, то выполнить шаг 2904, в противном случае выполнить шаг 2907.

[00424] Шаг 2904: выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов.

[00425] Шаг 2905: определить по меньшей мере одно значение первого смещения символа DMRS на основе параметров.

[00426] Шаг 2906: определить позицию DMRS во временной области в специальном слоте согласно первому допустимому символу в ресурсах символов и по меньшей мере одному значению первого смещения символа DMRS.

[00427] Шаг 2907: выполнить внутрислотовое скачкообразное изменение частоты в соответствии с диапазоном позиций во временной области каждого скачка в специальном слоте, который определяется с использованием позиции первого символа в ресурсах символов в качестве начальной позиции.

[00428] Для более подробного описания шагов 2901-2907 можно обратиться к предшествующим вариантам осуществления, и варианты осуществления изобретения не будут повторять их здесь.

[00429] Таким образом, в способе скачкообразного изменения частоты, предлагаемом в вариантах осуществления настоящего изобретения, базовая станция может определять ресурсы символов для передачи данных в специальном слоте; и когда базовая станция решает выполнить внутрислотовое скачкообразное изменение частоты, она может выполнить его в слоте восходящей линии связи и определить допустимые символы в специальном слоте; и выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов, или не выполнить внутрислотовое скачкообразное изменение частоты в специальном слоте. Можно видеть, что в вариантах осуществления настоящего изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, можно не выполнить его в специальном слоте, так что можно избежать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте, TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов на первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты. В вариантах осуществления изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, оно может выполняться только для допустимых символов в специальном слоте, что может гарантировать достаточное количество допустимых символов при каждом скачке в специальном слоте, а также избегать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов при первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты.

[00430] Фиг. 30 представляет собой блок-схему еще одного способа скачкообразного изменения частоты согласно некоторым вариантам осуществления настоящего изобретения. Способ выполняется базовой станцией. Как показано на фиг. 30, способ скачкообразного изменения частоты может включать следующие шаги.

[00431] Шаг 3001: принять решение о выполнении внутрислотового скачкообразного изменения частоты и сконфигурировать команду для указания выполнения внутрислотового скачкообразного изменения частоты для UE, определить параметры, и определить ресурсы символов для передачи данных в специальном слоте на основе параметров.

[00432] Шаг 3002: выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, определить допустимые символы в специальном слоте, определить, превышает ли количество допустимых символов в ресурсах символов, выделенных базовой станцией, первый порог, и если да, то выполнить шаг 3003.

[00433] Шаг 3003: выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, определить допустимые символы в специальном слоте;, определить диапазон позиций во временной области каждого скачка в специальном слоте с использованием позиции первого символа в ресурсах символов, выделенных базовой станцией, в качестве начальной позиции, и в соответствии со способом определения диапазона позиций во временной области для каждого скачка в слоте восходящей линии связи определить, больше ли разность между количеством допустимых символов в определенном диапазоне позиций во временной области второго скачка и количеством допустимых символов во временном диапазоне первого скачка, чем третий порог, и если да, то выполнить шаг 3004, в противном случае выполнить шаг 3007.

[00434] Шаг 3004: выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов.

[00435] Шаг 3005: определить по меньшей мере одно значение первого смещения символа DMRS в соответствии с параметром.

[00436] Шаг 3006: определить позицию DMRS во временной области в специальном слоте согласно первому допустимому символу в ресурсах символов и по меньшей мере одному значению первого смещения символа DMRS.

[00437] Шаг 3007: выполнить внутрислотовое скачкообразное изменение частоты в соответствии с диапазоном позиций во временной области каждого скачка в специальном слоте, который определяется с использованием позиции первого символа в ресурсах символов в качестве начальной позиции.

[00438] Для более подробного описания шагов 3001-3007 можно обратиться к предшествующим вариантам осуществления, и варианты осуществления изобретения не будут повторять их здесь.

[00439] Таким образом, в способе скачкообразного изменения частоты, предлагаемом в вариантах осуществления настоящего изобретения, базовая станция может определять ресурсы символов для передачи данных в специальном слоте; и когда базовая станция решает выполнить внутрислотовое скачкообразное изменение частоты, она может выполнить его в слоте восходящей линии связи и определить допустимые символы в специальном слоте; и выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов, или не выполнить внутрислотовое скачкообразное изменение частоты в специальном слоте. Можно видеть, что в вариантах осуществления настоящего изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, можно не выполнить его в специальном слоте, так что можно избежать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте, TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов на первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты. В вариантах осуществления изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, оно может выполняться только для допустимых символов в специальном слоте, что может гарантировать достаточное количество допустимых символов при каждом скачке в специальном слоте, а также избегать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов при первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты.

[00440] Фиг. 31 представляет собой блок-схему устройства для скачкообразного изменения частоты согласно некоторым вариантам осуществления настоящего изобретения. Как показано на фиг. 31, устройство 3100 может содержать модуль 3101 приемопередатчика и модуль 3102 обработки.

[00441] Модуль 3101 приемопередатчика сконфигурирован для получения команды, сконфигурированной базовой станцией для указания выполнить внутрислотовое скачкообразное изменение частоты и получения ресурсов символов, выделенных базовой станцией для передачи данных в специальном слоте.

[00442] Модуль 3102 обработки сконфигурирован для выполнения внутрислотового скачкообразного изменения частоты в слоте восходящей линии связи и определения допустимых символов в специальном слоте; и выполнения внутрислотового скачкообразного изменения частоты для допустимых символов в ресурсах символов или отказа от выполнения внутрислотового скачкообразного изменения частоты в специальном слоте.

[00443] Таким образом, в устройстве для скачкообразного изменения частоты, предлагаемом в вариантах осуществления изобретения, UE может получить команду, сконфигурированную базовой станцией для указания выполнить внутрислотовое скачкообразное изменение частоты, и получить ресурсы символов, выделенные базовой станцией для передачи данных в специальном слоте; выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи и определить допустимые символы в специальном слоте; и выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов или не выполнить внутрислотовое скачкообразное изменение частоты в специальном слоте. Можно видеть, что в вариантах осуществления настоящего изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, можно не выполнить его в специальном слоте, так что можно избежать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте, TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов на первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты. В вариантах осуществления изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, оно может выполняться только для допустимых символов в специальном слоте, что может гарантировать достаточное количество допустимых символов при каждом скачке в специальном слоте, а также избегать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов при первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты.

[00444] Опционально, в некоторых вариантах осуществления изобретения модуль обработки дополнительно сконфигурирован так, чтобы: определять недопустимые символы в специальном слоте согласно динамической сигнализации индикации SFI и/или полустатической сигнализации конфигурации формата слота; и определять, что допустимые символы являются символами в специальном слоте, отличными от недопустимых символов.

[00445] Недопустимые символы включает в себя по меньшей мере одно из следующего: символ защитного интервала для переключения с нисходящей линии связи на восходящую линию связи; символы нисходящей линии связи для передачи по нисходящей линии связи; символы для передачи SSB; символы, выделенные для CSS; символы, занятые CI; или символы, используемые для передачи трафика услуги с более высоким приоритетом, чем текущая передача данных.

[00446] Опционально, в других вариантах осуществления изобретения модуль обработки дополнительно сконфигурирован так, чтобы: в ответ на то, что количество допустимых символов в ресурсах символов меньше или равно первому порогу, определять, что внутрислотовое скачкообразное изменение частоты не выполняется в специальном слоте; и первый порог используется для указания минимального количества символов за один скачок, когда внутрислотовое скачкообразное изменение частоты выполняется в специальном слоте, и первый порог указывается базовой станцией или определяется протоколом.

[00447] Опционально, в других вариантах осуществления изобретения модуль обработки дополнительно сконфигурирован для: определения диапазона позиций во временной области для каждого скачка в специальном слоте с использованием позиции первого символа в ресурсах символов в качестве начальной позиции; в ответ на то, что количество допустимых символов в определенном диапазоне позиций во временной области первого скачка меньше второго порога, определения, что внутрислотовое скачкообразное изменение частоты в специальном слоте не выполняется; и в ответ на то, что количество допустимых символов в определенном диапазоне позиций во временной области первого скачка не меньше второго порога, выполнения внутрислотового скачкообразного изменения частоты в соответствии с диапазоном позиций во временной области каждого скачка в специальном слоте, определяемом с использованием позиции первого символа в ресурсах символов в качестве начальной позиции.

[00448] Второй порог указывается базовой станцией или определяется протоколом.

[00449] Опционально, в других вариантах осуществления изобретения модуль обработки дополнительно сконфигурирован для: определения диапазона позиций во временной области для каждого скачка в специальном слоте с использованием позиции первого символа в ресурсах символов в качестве начальной позиции; в ответ на то, что упомянутая разность превышает третий порог, определения, что внутрислотовое скачкообразное изменение частоты в специальном слоте не выполняется; и в ответ на то, что упомянутая разность не превышает третий порог, выполнения внутрислотового скачкообразного изменения частоты в соответствии с диапазоном позиций во временной области каждого скачка в специальном слоте, который определяется с использованием позиции первого символа в ресурсах символов в качестве начальной позиции.

[00450] Третий порог указывается базовой станцией или определяется протоколом.

[00451] Опционально, в других вариантах осуществления изобретения модуль обработки дополнительно сконфигурирован для: получения команды для указания выполнения внутрислотового скачкообразного изменения частоты; и принятия решения не выполнять внутрислотовое скачкообразное изменение частоты в специальном слоте.

[00452] Опционально, в других вариантах осуществления изобретения устройство дополнительно сконфигурировано для: определения по меньшей мере одного значения первого смещения символа DMRS на основе параметров, сконфигурированных и/или указанных базовой станцией; и определения позиция DMRS во временной области в специальном слоте согласно первому допустимому символу в ресурсах символов, выделенных базовой станцией, и по меньшей мере одному значению первого смещения символа DMRS.

[00453] Опционально, в других вариантах осуществления изобретения устройство дополнительно сконфигурировано для: определения суммы номера первого допустимого символа и значения каждого первого смещения символа DMRS для получения по меньшей мере одного значения первой суммы; и определения позиции DMRS во временной области как символа, номер которого соответствует значению первой суммы.

[00454] Опционально, в других вариантах осуществления настоящего изобретения параметры включают в себя по меньшей мере одно из следующего: тип отображения PUSCH, при этом тип отображения PUSCH включает в себя Тип А и Тип В; количество символов для передачи данных в специальном слоте; позицию начального символа для передачи данных в специальном слоте; дополнительную позицию DMRS; количество портов DMRS; разрешать ли внутрислотовое скачкообразное изменение частоты; или позицию DMRS типа А.

[00455] Опционально, в других вариантах осуществления изобретения позиция специального слота в частотной области является такой же, как позиция в частотной области любого скачка в слоте восходящей линии связи.

[00456] Опционально, в других вариантах осуществления изобретения позиция специального слота в частотной области является такой же, как позиция второго скачка в частотной области в слоте восходящей линии связи.

[00457] Опционально, в других вариантах осуществления изобретения модуль обработки дополнительно сконфигурирован так, чтобы: в ответ на то, что количество допустимых символов в ресурсах символов превышает первый порог, выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов, причем первый порог используется для указания минимального количества символов за один скачок, когда внутрислотовое скачкообразное изменение частоты выполняется в специальном слоте, и первый порог указывается базовой станцией или определяется протоколом.

[00458] Опционально, в других вариантах осуществления изобретения модуль обработки дополнительно сконфигурирован для: определения диапазона позиций во временной области для каждого скачка в специальном слоте с использованием позиции первого символа в ресурсах символов в качестве начальной позиции; в ответ на то, что количество допустимых символов в определенном диапазоне позиций во временной области для первого скачка меньше второго порога, выполнения внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов; и в ответ на то, что количество допустимых символов в определенном диапазоне позиций во временной области первого скачка не меньше второго порога, выполнения внутрислотового скачкообразного изменения частоты в соответствии с диапазоном позиций во временной области каждого скачка в специальном слоте, который определяется с использованием позиции первого символа в ресурсах символов в качестве начальной позиции.

[00459] Второй порог указывается базовой станцией или определяется протоколом.

[00460] Опционально, в других вариантах осуществления изобретения модуль обработки дополнительно сконфигурирован для: определения диапазона позиций во временной области для каждого скачка в специальном слоте с использованием позиции первого символа в ресурсах символов в качестве начальной позиции; в ответ на то, что упомянутая разность превышает третий порог, выполнения внутрислотового скачкообразного изменения частоты для допустимых символов в ресурсах символов; и в ответ на то, что упомянутая разность не превышает третий порог, выполнения внутрислотового скачкообразного изменения частоты в соответствии с диапазоном позиций во временной области каждого скачка в специальном слоте, который определяется с использованием позиции первого символа в ресурсах символов в качестве начальной позиции.

[00461] Третий порог указывается базовой станцией или определяется протоколом.

[00462] Опционально, в других вариантах осуществления изобретения модуль обработки дополнительно сконфигурирован для: после получения команды для указания выполнения внутрислотового скачкообразного изменения частоты, выполнения внутрислотового скачкообразного изменения частоты для допустимых символов в ресурсах символов.

[00463] Опционально, в других вариантах осуществления изобретения модуль обработки дополнительно сконфигурирован для: определения начальной позиции первого скачка во временной области в специальном слоте как позиции первого допустимого символа в ресурсах символов; определения конечной позиции первого скачка во временной области как позиции первого допустимого символа в ресурсах символов+f1oor (количество допустимых символов в ресурсах символов÷2)-1; где функция floor представляет собой функцию округления до ближайшего целого в меньшую сторону; определения начальной позиции второго скачка во временной области в специальном слоте как позиции первого допустимого символа в ресурсах символов+f1oor (количество допустимых символов в ресурсах символов÷2); и определения конечной позиции второго скачка во временной области как позиции первого допустимого символа в ресурсах символов+floor (количество допустимых символов в ресурсах символов÷2)+количество допустимых символов в ресурсах символов - floor (количество допустимых символов в ресурсах символов÷2)-1.

[00464] Опционально, в других вариантах осуществления изобретения устройство дополнительно сконфигурировано для: определения позиции DMRS во временной области в каждом скачке в соответствии с параметрами, сконфигурированными или указанными базовой станцией, количеством символов в диапазоне позиций во временной области каждого скачка и начальным символом каждого скачка.

[00465] Опционально, в других вариантах осуществления изобретения устройство дополнительно сконфигурировано для: определения по меньшей мере одного значения второго смещения символа DMRS согласно параметрам, сконфигурированным и/или указанным базовой станцией, и количеству символов в диапазоне позиций во временной области второго скачка; определения суммы номера начального символа второго скачка и значения каждого упомянутого второго смещения символа DMRS для получения по меньшей мере одного значения второй суммы, определения, что позиция DMRS во временной области на втором скачке представляет собой символ с номером, соответствующим значению второй суммы; определения суммы номера начального символа первого скачка и значения каждого упомянутого второго смещения символа DMRS, чтобы получить по меньшей мере одно значение третьей суммы; и определения, что позиция DMRS во временной области на первом скачке является символом с номером, соответствующим значению третьей суммы.

[00466] Опционально, в других вариантах осуществления изобретения устройство дополнительно сконфигурировано для: определения по меньшей мере одного значения второго смещения символа DMRS на основании параметров, сконфигурированных и/или указанных базовой станцией, и количеству символов в диапазоне позиций во временной области второго скачка; определения суммы номера начального символа второго скачка и значения каждого упомянутого второго смещения символа DMRS для получения по меньшей мере одного значения второй суммы; определения, что позиция DMRS во временной области на втором скачке представляет собой символ с номером, соответствующим значению второй суммы; определения по меньшей мере одного значения третьего смещения символа DMRS в соответствии с параметрами, сконфигурированными или указанными базовой станцией, и количеством символов в диапазоне позиций во временной области первого скачка; определения суммы номера начального символа первого скачка и значения каждого третьего смещения символа DMRS, чтобы получить по меньшей мере одно значение третьей суммы; и определения, что позиция DMRS во временной области на первом скачке представляет собой символ с номером, соответствующим значению третьей суммы.

[00467] Опционально, в других вариантах осуществления настоящего изобретения параметры включает в себя по меньшей мере одно из следующего: тип отображения PUSCH, при этом тип отображения PUSCH включает в себя Тип А и Тип В; количество символов для передачи данных в специальном слоте; позицию начального символа для передачи данных в специальном слоте; дополнительную позицию DMRS; количество портов DMRS; или позицию DMRS Типа А.

[00468] Опционально, в других вариантах осуществления изобретения устройство дополнительно сконфигурировано для: в ответ на то, что типом отображения PUSCH в параметрах является Тип А, в соответствии с правилом отображения Типа А, определения позиции DMRS во временной области в каждом скачке на основе параметров, сконфигурированных и/или указанных базовой станцией, количеству символов в диапазоне позиций во временной области каждого скачка и начальному символу каждого скачка; и в ответ на то, что типом отображения PUSCH в параметре является Тип В, в соответствии с правилом отображения Типа В, определения позиции DMRS во временной области на каждом скачке на основе параметров, сконфигурированных и/или указанных базовой станцией, количеству символов в диапазоне позиций во временной области для каждого скачка и начальному символу каждого скачка.

[00469] Фиг. 32 представляет собой блок-схему устройства для скачкообразного изменения частоты согласно другим вариантам осуществления настоящего изобретения. Как показано на фиг. 32, устройство 3200 может содержать модуль 3201 обработки.

[00470] Модуль 3201 обработки сконфигурирован для определения необходимости выполнения внутрислотового скачкообразного изменения частоты, конфигурирования команды для указания выполнить скачкообразное изменения частоты внутри слота для UE, определения параметров и определения ресурсов символов для передачи данных в специальном слоте согласно параметрам.

[00471] Модуль 3201 обработки сконфигурирован для выполнения внутрислотового скачкообразного изменения частоты в слоте восходящей линии связи и определения допустимых символов в специальном слоте; и выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов или не выполнить внутрислотовое скачкообразное изменение частоты в специальном слоте.

[00472] Таким образом, в устройстве для скачкообразного изменения частоты, предлагаемом в вариантах осуществления настоящего изобретения, базовая станция может определять ресурсы символов для передачи данных в специальном слоте; и когда базовая станция решает выполнить внутрислотовое скачкообразное изменение частоты, она может выполнить его в слоте восходящей линии связи и определить допустимые символы в специальном слоте; и выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов, или не выполнить внутрислотовое скачкообразное изменение частоты в специальном слоте. Можно видеть, что в вариантах осуществления настоящего изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, можно не выполнить его в специальном слоте, так что можно избежать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте, TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов на первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты. В вариантах осуществления изобретения, когда необходимо выполнить внутрислотовое скачкообразное изменение частоты в слоте восходящей линии связи, оно может выполняться только для допустимых символов в специальном слоте, что может гарантировать достаточное количество допустимых символов при каждом скачке в специальном слоте, а также избегать возникновения ситуации "когда при выполнении внутрислотового скачкообразного изменения частоты в специальном слоте TBoMS восходящей линии связи не сможет быть выполнена на первом скачке из-за большого количества недопустимых символов при первом скачке", тем самым избегая напрасной траты ресурсов, экономя затраты и обеспечивая стабильность скачкообразного изменения частоты.

[00473] Опционально, в некоторых вариантах осуществления изобретения модуль обработки дополнительно сконфигурирован для: определения недопустимых символы в специальном слоте; и определения, что допустимые символы являются символами в специальном слоте, отличными от недопустимых символов.

[00474] Недопустимые символы включают в себя по меньшей мере одно из следующего: символ защитного интервала для переключения с нисходящей линии связи на восходящую линию связи; символы нисходящей линии связи для передачи по нисходящей линии связи; символы, используемые для передачи SSB; символы, выделенные для CSS; символы, занятые CI; или символ, используемый для передачи трафика услуги с более высоким приоритетом, чем текущая передача данных.

[00475] Опционально, в других вариантах осуществления изобретения модуль обработки дополнительно сконфигурирован так, чтобы: в ответ на то, что количество допустимых символов в ресурсах символов меньше или равно первому порогу, определять, что внутрислотовое скачкообразное изменение частоты не выполняется в специальном слоте, и первый порог используется для указания минимального количества символов в одном скачке, когда внутрислотовое скачкообразное изменение частоты выполняется в специальном слоте, и первый порог определяется базовой станцией или протоколом.

[00476] Опционально, в других вариантах осуществления изобретения модуль обработки дополнительно сконфигурирован для: определения диапазона позиций во временной области каждого скачка в специальном слоте с использованием позиции первого символа в ресурсах символов в качестве начальной позиции в соответствии с ресурсами символов; в ответ на то, что количество допустимых символов в определенном диапазоне позиций во временной области первого скачка меньше второго порога, определения, что внутрислотовое скачкообразное изменение частоты в специальном слоте не выполняется; и в ответ на то, что количество допустимых символов в определенном диапазоне позиций во временной области первого скачка не меньше второго порога, выполнения внутрислотового скачкообразного изменения частоты в соответствии с диапазоном позиций во временной области каждого скачка в специальном слоте, определяемом с использованием позиции первого символа в ресурсах символов в качестве начальной позиции.

[00477] Второй порог определяется базовой станцией или протоколом.

[00478] Опционально, в других вариантах осуществления изобретения модуль обработки дополнительно сконфигурирован для: определения диапазона позиций во временной области для каждого скачка в специальном слоте с использованием позиции первого символа в ресурсах символов в качестве начальной позиции в соответствии с ресурсами символов; в ответ на то, что упомянутая разность превышает третий порог, определения, что внутрислотовое скачкообразное изменение частоты в специальном слоте не выполняется; и в ответ на то, что упомянутая разность не превышает третий порог, выполнения внутрислотового скачкообразного изменения частоты в соответствии с диапазоном позиций во временной области каждого скачка в специальном слоте, который определяется с использованием позиции первого символа в ресурсах символов в качестве начальной позиции.

[00479] Третий порог определяется базовой станцией или протоколом.

[00480] Опционально, в других вариантах осуществления изобретения модуль обработки дополнительно сконфигурирован для: принятия решения выполнить внутрислотового скачкообразного изменения частоты; и принятия решения не выполнить внутрислотовое скачкообразное изменение частоты в специальном слоте.

[00481] Опционально, в других вариантах осуществления изобретения устройство дополнительно сконфигурировано для: определения по меньшей мере одного значения первого смещения символа DMRS в соответствии с параметром; и определения позиции DMRS во временной области в специальном слоте согласно первому допустимому символу в ресурсах символов, выделенных базовой станцией, и по меньшей мере одному значению первого смещения символа DMRS.

[00482] Опционально, в других вариантах осуществления изобретения устройство дополнительно сконфигурировано для: определения суммы номера первого допустимого символа и значения каждого первого смещения символа DMRS для получения по меньшей мере одного значения первой суммы; и определения, что позиция DMRS во временной области представляет собой символ с номером, соответствующим значению первой суммы.

[00483] Опционально, в других вариантах осуществления настоящего изобретения параметры включает в себя по меньшей мере одно из следующего: тип отображения PUSCH, при этом тип отображения PUSCH включает в себя Тип А и Тип В; количество символов для передачи данных в специальном слоте; позицию начального символа для передачи данных в специальном слоте; дополнительную позицию DMRS; количество портов DMRS; или позицию DMRS типа А.

[00484] Опционально, в других вариантах осуществления изобретения позиция специального слота в частотной области является такой же, как позиция в частотной области любого скачка в слоте восходящей линии связи.

[00485] Опционально, в других вариантах осуществления изобретения позиция специального слота в частотной области является такой же, как позиция второго скачка в частотной области в слоте восходящей линии связи.

[00486] Опционально, в других вариантах осуществления изобретения модуль обработки дополнительно сконфигурирован так, чтобы: в ответ на то, что количество допустимых символов в ресурсах символов превышает первый порог, выполнить внутрислотовое скачкообразное изменение частоты для допустимых символов в ресурсах символов, причем первый порог используется для указания минимального количества символов за один скачок, когда внутрислотовое скачкообразное изменение частоты выполняется в специальном слоте, и первый порог определяется базовой станцией или протоколом.

[00487] Опционально, в других вариантах осуществления изобретения модуль обработки дополнительно сконфигурирован для: определения диапазона позиций во временной области для каждого скачка в специальном слоте с использованием позиции первого символа в ресурсах символов в качестве начальной позиции в соответствии с ресурсами символов; в ответ на то, что количество допустимых символов в определенном диапазоне позиций во временной области для первого скачка меньше второго порога, выполнения внутрислотового скачкообразного изменения частоты для допустимых символов в ресурсах символов; и в ответ на то, что количество допустимых символов в определенном диапазоне позиций во временной области первого скачка не меньше второго порога, выполнения внутрислотовое скачкообразное изменение частоты в соответствии с диапазоном позиций во временной области каждого скачка в специальном слоте, который определяется с использованием позиции первого символа в ресурсах символов в качестве начальной позиции.

[00488] Второй порог определяется базовой станцией или протоколом.

[00489] Опционально, в других вариантах осуществления изобретения модуль обработки дополнительно сконфигурирован для: определения диапазона позиций во временной области для каждого скачка в специальном слоте с использованием позиции первого символа в ресурсах символов в качестве начальной позиции в соответствии с ресурсами символов; в ответ на то, что разность между количеством допустимых символов в определенном диапазоне позиций во временной области первого скачка и количеством допустимых символов в определенном диапазоне позиций во временной области второго скачка превышает третий порог, выполнения внутрислотового скачкообразного изменения частоты для допустимых символов в ресурсах символов; и в ответ на то, что упомянутая разность не превышает третий порог, выполнения внутрислотового скачкообразного изменения частоты в соответствии с диапазоном позиций во временной области каждого скачка в специальном слоте, который определяется с использованием позиции первого символа в ресурсах символов в качестве начальной позиции.

[00490] Третий порог определяется базовой станцией или протоколом.

[00491] Опционально, в других вариантах осуществления изобретения модуль обработки дополнительно сконфигурирован для: после получения команды для указания выполнения внутрислотового скачкообразного изменения частоты, выполнения внутрислотового скачкообразного изменения частоты для допустимых символов в ресурсах символов.

[00492] Опционально, в других вариантах осуществления изобретения модуль обработки дополнительно сконфигурирован для: определения начальной позиции первого скачка во временной области в специальном слоте как позиции первого допустимого символа в ресурсах символов; и определения конечной позиции первого скачка во временной области как позиции первого допустимого символа в ресурсах символов+f1oor (количество допустимых символов в ресурсах символов÷2)-1; где функция floor представляет собой функцию округления до ближайшего целого в меньшую сторону; и определения начальной позиции второго скачка во временной области в специальном слоте: и определения начальной позиции второго скачка во временной области в специальном слоте как позиции первого допустимого символа в ресурсах символов+f1oor (количество допустимых символов в ресурсах символов÷2); и определения конечной позиции второго скачка во временной области как позиции первого допустимого символа в ресурсах символов+floor (количество допустимых символов в ресурсах символов÷2)+количество допустимых символов в ресурсах символов - floor (количество допустимых символов в ресурсах символов÷2)-1.

[00493] Опционально, в других вариантах осуществления изобретения устройство дополнительно сконфигурировано для: определения позиции DMRS во временной области в каждом скачке в соответствии с параметрами, количеством символов в диапазоне позиций во временной области для каждого скачка и начальным символом каждого скачка.

[00494] Опционально, в других вариантах осуществления изобретения устройство дополнительно сконфигурировано для: определения по меньшей мере одного значения второго смещения символа DMRS в соответствии с параметрами и количеством символов в диапазоне позиций во временной области второго скачка; определения суммы номера начального символа второго скачка и значения каждого упомянутого второго смещения символа DMRS для получения по меньшей мере одного значения второй суммы, и определения, что позиция DMRS во временной области на втором скачке представляет собой символ с номером, соответствующим значению второй суммы; и определения суммы номера начального символа первого скачка и значения каждого упомянутого второго смещения символа DMRS, чтобы получить по меньшей мере одно значение третьей суммы, и определения, что позиция DMRS во временной области на первом скачке является символом с номером, соответствующим значению третьей суммы.

[00495] Опционально, в других вариантах осуществления изобретения устройство дополнительно сконфигурировано для: определения по меньшей мере одного значения второго смещения символа DMRS в соответствии с параметром и количеством символов, диапазоном позиций во временной области второго скачка; определения суммы номера начального символа второго скачка и значения каждого упомянутого второго смещения символа DMRS, для получения по меньшей мере одного значение второй суммы; и определения, что позиция DMRS во временной области на втором скачке представляет собой символ с номером, соответствующим значению второй суммы; определения по меньшей мере одного значения третьего смещения символа DMRS в соответствии с параметрами и количеством символов в диапазоне позиций во временной области первого скачка; и определения суммы номера начального символа первого скачка и значения каждого третьего смещения символа DMRS, чтобы получить по меньшей мере одно значение третьей суммы, и определения, что позиция DMRS во временной области на первом скачке представляет собой символ с номером, соответствующим значению третьей суммы.

[00496] Опционально, в других вариантах осуществления настоящего изобретения параметр включает в себя по меньшей мере одно из следующего: тип отображения PUSCH, при этом тип отображения PUSCH включает в себя Тип А и Тип В; количество символов для передачи данных в специальном слоте; позицию начального символа для передачи данных в специальном слоте; дополнительную позицию DMRS; количество портов DMRS; или позицию DMRS Типа А.

[00497] Опционально, в других вариантах осуществления изобретения устройство дополнительно сконфигурировано для: в ответ на то, что типом отображения PUSCH в параметрах является Тип А, в соответствии с правилом отображения Типа А, определения позиции DMRS во временной области в каждом скачке на основе параметров, количеству символов в диапазоне позиций во временной области каждого скачка и начальному символу каждого скачка; и в ответ на то, что типом отображения PUSCH в параметре является Тип В, в соответствии с правилом отображения Типа В, определения позиции DMRS во временной области на каждом скачке на основе параметров, количества символов в диапазоне позиций во временной области для каждого скачка и начального символа каждого скачка.

[00498] Опционально, в других вариантах осуществления изобретения устройство дополнительно конфигурируется для: конфигурирования и/или указания параметров для UE.

[00499] Опционально, в других вариантах осуществления изобретения устройство дополнительно сконфигурировано для: передачи динамической сигнализации индикации SFI и/или полустатической сигнализации конфигурации формата слота в UE.

[00500] Компьютерный носитель данных, предлагаемый в вариантах осуществления настоящего изобретения, хранит исполняемую программу. Когда исполняемая программа исполняется процессором, он может реализовать любой из способов, показанных на фиг. 1-9 и фиг. 23-26 или фиг. 10-22 и фиг. 27-30.

[00501] Для реализации описанных выше вариантов осуществления изобретение предлагает также компьютерный программный продукт.Компьютерный программный продукт включает в себя компьютерную программу. Когда программа исполняется процессором, она может реализовать любой из способов, показанных на фиг. 1-9 и фиг. 23-26 или фиг. 10-22 и фиг. 27-30.

[00502] Кроме того, для реализации вышеупомянутых вариантов осуществления изобретение предлагает компьютерную программу. Когда программа исполняется процессором, она может реализовать любой из способов, показанных на фиг. 1-9 и фиг. 23-26 или фиг. 10-22 и фиг. 27-30.

[00503] Фиг. 33 представляет собой блок-схему пользовательского оборудования (UE) 3300 согласно некоторым вариантам осуществления настоящего изобретения. Например, UE 3300 может быть мобильным телефоном, компьютером, терминалом цифрового вещания, устройством обмена сообщениями, игровой консолью, планшетом, медицинским устройством, тренажером, персональным цифровым помощником и т.п.

[00504] Как показано на фиг. 33, UE 3300 содержать один или более из следующих компонентов: компонент 3302 обработки, память 3304, компонент 3306 питания, мультимедийный компонент 3308, аудиокомпонент 3310, интерфейс 3312 ввода/вывода (Input/Output, I/O), компонент 3313 датчиков и компонент 3316 связи.

[00505] Компонент 3302 обработки обычно управляет общими операциями UE 3300, такими как операции, связанные с отображением, телефонными вызовами, передачей данных, работой камеры и операциями записи. Компонент 3302 обработки может содержать один или более процессоров 3320 для выполнения команд для выполнения всех или части шагов в вышеописанных способах. Кроме того, компонент 3302 обработки может содержать один или более модулей, которые обеспечивают взаимодействие между компонентом 3302 обработки и другими компонентами. Например, компонент 3302 обработки может содержать мультимедийный модуль для обеспечения взаимодействия между мультимедийным компонентом 3308 и компонентом 3302 обработки.

[00506] Память 3304 сконфигурирована для хранения данных различных типов для поддержки работы UE 3300. Примеры таких данных включают в себя команды для любых приложений или способов, работающих в UE 3300, контактные данные, данные телефонной книги, сообщения, изображения, видео и т.д. Память 3304 может быть реализована с использованием энергозависимых или энергонезависимых запоминающих устройств любого типа или их комбинации, например, статического оперативного запоминающего устройства (Static Random Access Memory, SRAM), электрически стираемого программируемого постоянного запоминающего устройства (Electrically Erasable Programmable Read-Only Memory, EEPROM), стираемого программируемого постоянного запоминающего устройства (Erasable Programmable Read-Only Memory, EPROM), программируемого постоянного запоминающего устройства (Programmable Read-Only Memory, PROM), постоянного запоминающего устройства (Read-Only Memory, ROM), магнитного запоминающего устройства, флэш-памяти, магнитного диска или оптического диска.

[00507] Компонент 3306 питания обеспечивает питание различных компонентов UE 3300. Компонент 3306 питания может содержать систему управления питанием, один или более источников питания и любые другие компоненты, связанные с генерацией, регулированием и распределением электроэнергии в UE 3300.

[00508] Мультимедийный компонент 3308 содержит экран, который обеспечивает интерфейс для вывода информации между UE 3300 и пользователем. В некоторых вариантах осуществления изобретения экран может состоять из жидкокристаллического дисплея (Liquid Crystal Display, LCD) и сенсорной панели (Touch Panel, TP). Если экран содержит сенсорную панель, то он может быть выполнен в виде сенсорного экрана для восприятия входных сигналов от пользователя. Сенсорная панель содержит один или более тактильных датчиков для распознавания прикосновений, скольжений и жестов на сенсорной панели. Тактильные датчики могут не только определять область прикосновения или скольжения, но также определять продолжительность и давление, связанные с операциями прикосновения или скольжения.

В некоторых вариантах осуществления мультимедийный компонент 3308 содержит фронтальную камеру и/или тыловую камеру. Когда UE 3300 находится в рабочем режиме, таком как режим фотосъемки или видеосъемки, фронтальная камера и/или тыловая камера могут воспринимать внешние мультимедийные данные. Каждая из фронтальной и тыловой камеры может оснащаться фиксированной системой оптических линз или системой оптических линз с возможностями оптической фокусировки и изменения масштаба изображения.

[00509] Аудиокомпонент 3310 сконфигурирован для вывода и/или ввода аудиосигналов. Например, аудиокомпонент 3310 содержит микрофон (MIC), сконфигурированный для приема внешних звуковых сигналов, когда UE 3300 находится в рабочем режиме, таком как режим вызова, режим записи и режим распознавания голоса. Принятые звуковые сигналы могут быть затем сохранены в памяти 3304 или переданы с помощью компонента связи 3316. В некоторых вариантах осуществления аудиокомпонент 3310 дополнительно содержит громкоговоритель для вывода звуковых сигналов.

[00510] Интерфейс 3312 ввода-вывода (I/O) обеспечивает интерфейс между компонентом 3302 обработки и периферийными интерфейсными модулями, такими как клавиатура, колесо управления, кнопки и т.п.Среди кнопок могут быть, помимо прочего, кнопка "Домой", кнопка регулировки громкости, кнопка запуска и кнопка блокировки.

[00511] Компонент 3313 датчиков содержит один или несколько датчиков для оценки состояния различных аспектов UE 3300. Например, компонент 3313 датчиков может определять открытое/закрытое состояние UE 3300, относительное расположение компонентов, например, дисплея и клавиатуры UE 3300, изменение положения UE 3300 или компонента UE 3300, наличие или отсутствие контакта пользователя с UE 3300, ориентацию или ускорение/замедление UE 3300, а также изменение температуры UE 3300. Компонент 3313 датчиков может содержать датчик приближения, сконфигурированный для обнаружения присутствия близлежащих объектов без какого-либо физического контакта. Компонент 3313 датчиков может также содержать оптический датчик, такой как датчик изображений на основании комплементарной структуры "метал-оксид-полупроводник" (Complementary Metal Oxide Semiconductor, CMOS,) или на приборе с зарядовой связью (Charge Coupled Device, CCD), сконфигурированный для использования в приложениях формирования и обработки изображений. В некоторых вариантах осуществления компонент 3313 датчиков может также содержать датчик акселерометра, датчик гироскопа, магнитный датчик, датчик давления или датчик температуры.

[00512] Компонент 3316 связи сконфигурирован для обеспечения проводной или беспроводной связи между UE 3300 и другими устройствами. UE 3300 может получать доступ к беспроводной сети на основе стандартов связи, таких как система на базе стандарта IEEE 802.11 (Wireless Fidelity, WiFi), сеть 2-го поколения (2G), сеть 3-го поколения (3G), или их комбинаций. В некоторых вариантах осуществления компонент 3316 связи принимает широковещательный сигнал или информацию, связанную с широковещательной передачей, от внешней системы управления вещанием по широковещательному каналу. В некоторых вариантах осуществления компонент 3316 связи дополнительно содержит модуль беспроводной связи ближнего радиуса действия (Near Field Communication, NFC) для обеспечения связи на малых расстояниях. Например, модуль NFC может быть реализован на основе технологии радиочастотной идентификации (Radio Frequency Identification, RFID), технологии, разработанной ассоциацией по средствам передачи данных в инфракрасном диапазоне (Infrared Data Association, IrDA), технологии сверхширокополосной (Ultra-Wideband, UWB) связи, технологии Bluetooth (ВТ) и других технологий.

[00513] В некоторых вариантах осуществления UE 3300 может быть реализовано с применением одной или более специализированных интегральных схем (Application Specific Integrated Circuit, ASIC), цифровых процессоров сигналов (Digital Signal Processor, DSP), устройств цифровой обработки сигналов (Digital Signal Processing Device, DSPD), программируемых логических устройств (Programmable Logic Device, PLD), программируемых пользователем вентильных матриц (Field Programmable Gate Array, FPGA), контроллеров микроконтроллеров, микропроцессоров или других электронных компонентов для осуществления описанных выше способов.

[00514] Фиг. 34 представляет собой блок-схему базовой станции 3400 согласно некоторым вариантам осуществления настоящего изобретения. Например, базовая станция 3400 может быть предоставлена как базовая станция. Как показано на фиг. 34, базовая станция 3400 содержит компонент 3422 обработки, который дополнительно включает в себя по меньшей мере один процессор, и ресурс хранения, представленный памятью 3432, для хранения команд, исполняемых компонентом 3422 обработки, таких как прикладные программы. Прикладные программы, хранящиеся в памяти 3432, могут включать в себя один или несколько модулей, каждый из которых соответствует набору команд. Кроме того, компонент 3415 обработки сконфигурирован для выполнения команд, чтобы выполнять любой из описанных выше способов, применяемых к базовой станции, например, способ на фиг. 1.

[00515] Базовая станция 3400 также может содержать компонент 3434 питания, сконфигурированный для выполнения управления питанием базовой станции 3400, проводной или беспроводной сетевой интерфейс 3450, сконфигурированный для подключения базовой станции 3400 к сети, и интерфейс 3458 ввода/вывода (I/O). Базовая станция 3400 может работать под управлением операционной системы, хранящейся в памяти 3432, такой как Windows Server™, Mac OS X™, Unix™, Linux™, Free BSD™ или подобной перечисленным.

[00516] В приведенных выше вариантах осуществления, представленных в изобретении, способы, предлагаемые в вариантах осуществления изобретения, представлены соответственно с точки зрения базовой станции и UE. Чтобы реализовать различные функции в способах, предлагаемых в предшествующих вариантах осуществления изобретения, базовая станция и UE могут содержать аппаратные структуры и программные модули и реализовывать описанные выше функции в форме аппаратных структур, программных модулей или аппаратных средств структуры плюс программные модули. Определенная функция из вышеупомянутых функций может быть реализована в форме аппаратной структуры, программного модуля или аппаратной структуры плюс программный модуль.

[00517] Устройство связи предоставлено в некоторых вариантах осуществления настоящего изобретения. Устройство связи может содержать модуль приемопередатчика и модуль обработки. Модуль приемопередатчика может содержать передающий модуль и/или приемный модуль. Передающий модуль используется для реализации функции передачи. Приемный модуль используется для реализации функции приема. Приемопередатчик может реализовывать функцию передачи и/или функцию приема.

[00518] Устройство связи может быть оконечным устройством (таким как оконечное устройство в описанных выше вариантах осуществления способа), или устройством в оконечном устройстве, или устройством, которое может быть сопряжено и использовано с оконечным устройством. Альтернативно, устройство связи может быть сетевым устройством, или устройством в сетевом устройстве, или устройством, которое может быть сопряжено и использовано с сетевым устройством.

[00519] В некоторых вариантах осуществления изобретения предлагается другое устройство связи. Устройство связи может быть сетевым устройством или оконечным устройством (таким как оконечное устройство в описанном выше варианте осуществления способа), или интегральной схемой, системой на кристалле интегральной схемы или процессором, который поддерживает сетевое устройство для реализации вышеуказанного способа, или оно может быть оконечным устройством, которое поддерживает интегральную схему, систему на кристалле интегральной схемы или процессор для реализации описанного выше способа. Устройство можно использовать для реализации способов, описанных в приведенных выше вариантах осуществления способа, и для получения более подробной информации следует обратиться к описаниям в приведенных выше вариантах осуществления способа.

[00520] Устройство связи может содержать один или несколько процессоров. Процессор может быть процессором общего назначения, процессором специального назначения и т.п.Например, это может быть процессор основной полосы частот или центральный процессор. Процессор основной полосы частот может использоваться для обработки протоколов связи и данных связи. Центральный процессор может использоваться для управления устройством связи (таким как базовая станция, интегральная схема основной полосы частот, оконечное устройство, интегральная схема оконечного устройства, распределенный блок (Distributed Unit, DU), центральный блок (Central Unit, CU) и т.п.), выполнения компьютерной программы, обработки данных компьютерной программы и т.п.

[00521] Опционально, устройство связи может дополнительно содержать одно или несколько запоминающих устройств, в которых может храниться компьютерная программа. Процессор выполняет компьютерную программу, так что устройство связи выполняет способы, описанные выше в вариантах осуществления способа. Опционально, данные также могут храниться в запоминающем устройстве. Устройство связи и запоминающее устройстве могут быть расположены по отдельности или объединены вместе.

[00522] Опционально, устройство связи может дополнительно включать в себя приемопередатчик и антенну. Приемопередатчик может называться блоком приемопередатчика, приемопередатчиком, схемой приемопередатчика и т.п., которые используются для реализации функции приемопередатчика. Приемопередатчик может содержать приемник и передатчик. Приемник может называться приемником или схемой приемника и т.п. для реализации функции приема. Передатчик может называться передатчиком или схемой передачи и т.п. для реализации функции передачи.

[00523] Опционально, устройство связи может дополнительно содержать одну или более интерфейсных схем. Интерфейсная схема используется для приема кодовых команд и передачи их в процессор. Процессор выполняет кодовые команды, чтобы заставлять устройство связи осуществлять способы, описанные в приведенных выше вариантах осуществления способа.

[00524] Устройство связи представляет собой оконечное устройство: процессор используется для выполнения способов, показанных на фиг. 1-4.

[00525] Устройство связи представляет собой сетевое устройство: процессор 1001 используется для выполнения способов, показанных на фиг. 5-8.

[00526] В одной реализации процессор может включать в себя приемопередатчик для реализации функций приема и передачи. Например, приемопередатчик может быть схемой приемопередатчика, или интерфейсом, или интерфейсной схемой. Схема приемопередатчика, или интерфейс, или интерфейсная схема для реализации функций приема и передачи могут быть отдельными или интегрированными. Вышеупомянутые схема приемопередатчика, интерфейс или интерфейсная схема могут использоваться для считывания и записи кода/данных, или вышеупомянутая схема приемопередатчика, интерфейс или интерфейсная схема могут использоваться для передачи сигналов.

[00527] В варианте реализации процессор может хранить компьютерную программу, и компьютерная программа выполняется на процессоре, чтобы дать возможность устройству связи выполнять способы, описанные в приведенных выше вариантах осуществления способа. Компьютерная программа может быть встроена в процессор, и в этом случае процессор может быть реализован аппаратно.

[00528] В варианте реализации устройство связи может содержать схему. Схема может реализовывать функции передачи, приема или связи в описанных выше вариантах осуществления способа. Процессор и приемопередатчик, описанные в настоящем изобретении, могут быть реализованы на интегральных схемах (Integrated Circuit, IC), аналоговых интегральных схемах (IC), радиочастотных интегральных схемах (Radio Frequency Integrated Circuit, RFIC), цифро-аналоговых интегральных схемах (IC), специализированных интегральных схемах (Application Specific Integrated Circuit, ASIC), печатных платах (Printed Circuit Board, PCB), электронных устройствах и т.п.Процессор и приемопередатчик также могут быть изготовлены с использованием различных технологий изготовления интегральных схем, таких как на основе комплементарной структуры металл-оксид-полупроводник (Complementary Metal Oxide Semiconductor, CMOS), металл-оксид-полупроводник N-типа (N-Metal-Oxide-Semiconductor, NMOS), металл-оксид-полупроводник с положительным каналом (Positive Channel Metal Oxide Semiconductor, PMOS), биполярный транзистор (Bipolar Junction Transistor, BJT), биполярный и комплементарный металл-оксид-полупроводник (Bipolar CMOS, BiCMOS), кремний-германий (Silicon Germanium, SiGe), арсенид галлия (Gallium Arsenide, GaAs) и т.д.

[00529] Устройство связи, описанное в приведенных выше вариантах осуществления, может быть сетевым устройством или оконечным устройством, но объем устройства связи, описанного в изобретении, не ограничивается этим, и структура устройства связи может не ограничиваться фиг. 10. Устройство связи может быть автономным устройством или частью более крупного устройства. Например, средствами связи могут быть:

[00530] (1) автономная IC, или кристалл IC, или система на кристалле IC, или подсистема на кристалле IC;

[00531] (2) набор из одной или нескольких IC; опционально, набор также может содержать компонент хранения для хранения данных и компьютерных программ;

[00532] (3) ASIC, например модем;

[00533] (4) модуль, который может быть встроен в другие устройства;

[00534] (5) приемник, оконечное устройство, интеллектуальное оконечное устройство, сотовый телефон, беспроводное устройство, телефонная трубка, мобильное устройство, автомобильное устройство, сетевое устройство, облачное устройство, устройство искусственного интеллекта и т.д.;

[00535] (6) другие устройства.

[00536] В случае, когда устройством связи может быть кристалл интегральной схемы или однокристальная система, кристалл содержит процессор и интерфейс. Количество процессоров может быть один или более, а количество интерфейсов может быть больше одного.

[00537] Опционально, кристалл содержит память, которая используется для хранения необходимых компьютерных программ и данных.

[00538] Специалисты в данной области техники также могут понять, что различные иллюстративные логические блоки и шаги, перечисленные в вариантах осуществления настоящего изобретения, могут быть реализованы в электронном оборудовании, компьютерном программном обеспечении или их комбинации. Будут ли такие функции реализованы посредством аппаратного или программного обеспечения, зависит от конкретных применения и требований к проекту всей системы. Специалисты в данной области техники могут использовать различные способы для реализации описанных функций для каждого конкретного применения, но такую реализацию не следует рассматривать как выходящую за объем защиты вариантов осуществления настоящего изобретения.

[00539] Некоторые варианты осуществления изобретения также предлагают систему для определения продолжительности связи с прямым соединением. Система содержит устройство связи в качестве оконечного устройства (такого как первое оконечное устройство в описанном выше первом варианте осуществления) в предшествующих вариантах осуществления и устройство связи в качестве сетевого устройства. Или система содержит устройство связи в качестве оконечного устройства (такого как первое оконечное устройство в описанных выше вариантах осуществления способа) в предшествующих вариантах осуществления и устройство связи в качестве сетевого устройства.

[00540] Настоящее изобретение предлагает также машиночитаемый носитель данных, на котором хранятся команды, и когда команды выполняются компьютером, реализуются функции любого из описанных выше вариантов осуществления способа.

[00541] Настоящее изобретение предлагает также компьютерный программный продукт, который реализует функции любого из описанных выше вариантов осуществления способа, когда компьютерный программный продукт исполняется компьютером.

[00542] Все или часть вышеописанных вариантов осуществления могут быть реализованы полностью или частично с помощью программного обеспечения, аппаратных средств, встроенного программного обеспечения или любой их комбинации. Когда они реализуются в программном обеспечении, они могут быть реализованы полностью или частично в форме компьютерного программного продукта. Компьютерный программный продукт содержит одну или более компьютерных программ. Когда компьютерные программы загружаются и выполняются на компьютере, процессы или функции согласно вариантам осуществления изобретения могут генерироваться полностью или частично. Компьютер может быть компьютером общего назначения, компьютером специального назначения, компьютерной сетью или другим программируемым устройством. Компьютерные программы могут храниться на машиночитаемом носителе данных или переноситься с одного машиночитаемого носителя данных на другой, например, компьютерные программы могут переноситься с веб-сайта, компьютера, сервера, или центра обработки данных по проводным средствам (например, коаксиальному кабелю, оптическому волокну, цифровой абонентской линии (Digital Subscriber Line, DSL)) или по беспроводным (например, по инфракрасным, беспроводным, микроволновым) средствам на другой веб-сайт, другой компьютер, другой сервер или другой центр обработки данных. Машиночитаемый носитель данных может быть любым доступным носителем, к которому может получить доступ компьютер, или устройством хранения данных, таким как сервер и центр обработки данных, которые объединяют один или несколько доступных носителей. Доступными носителями могут быть магнитные носители (например, дискеты, жесткие диски, магнитные ленты), оптические носители (например, цифровые видеодиски с высокой плотностью записи (Digital Video Disc, DVD)) или полупроводниковые носители (например, твердотельные диски (Solid State Disk, SSD)) и т.п.

[00543] Специалисты в данной области техники могут понять, что первый, второй и другие числительные, используемые в изобретении, предназначены только для удобства описания и не используются для ограничения объема вариантов осуществления изобретения, а также указания последовательности.

[00544] По меньшей мере один в этом изобретении также может быть описан как один или более, что не ограничивается в данном описании. Множество или несколько может составлять два, три, четыре или более, что не ограничено в данном описании. В вариантах осуществления изобретения для типа технических признаков технические признаки различаются по "первому", "второму", "третьему", "А", "В", "С" и "D" и т.д. Не существует порядка или порядка величины технических характеристик, описанных в пунктах "первый", "второй", "третий", "А", "В", "С" и "D" и т.д.

[00545] Специалисты в данной области техники могут ясно понимать, что для удобства и краткости описания конкретные рабочие процессы вышеописанных систем, устройств и блоков могут относиться к соответствующим процессам в предшествующих вариантах осуществления способа, которые не будут повторяться здесь.

[00546] Описанное выше представляет собой только конкретные реализации изобретения, но объем изобретения не ограничивается этим. Специалисты в данной области техники, знакомые с техническим объемом, раскрытым в данном описании, могут легко предложить изменения или замены, которые должны входить в объем этого изобретения. Следовательно, объем настоящего изобретения ограничен только прилагаемой формулой изобретения.

Изобретение относится к области техники связи. Технический результат изобретения заключается в сокращении ресурсов, тем самым экономя на затратах и обеспечивая стабильность скачкообразного изменения частоты. Способ скачкообразного изменения частоты включает: получение команды, сконфигурированной базовой станцией для указания выполнить внутрислотовое скачкообразное изменение частоты, получение ресурсов символов, выделенных базовой станцией для передачи данных в слоте; выполнение внутрислотового скачкообразного изменения частоты в слоте восходящей линии связи и определение допустимых символов в слоте; выполнение внутрислотового скачкообразного изменения частоты для допустимых символов в ресурсах символов или отказ от выполнения внутрислотового скачкообразного изменения частоты в слоте. 6 н. и 14 з.п. ф-лы, 34 ил., 5 табл.

1. Способ скачкообразного изменения частоты, выполняемый пользовательским оборудованием (UE) и включающий:

получение команды, сконфигурированной базовой станцией для указания выполнить внутрислотовое скачкообразное изменение частоты;

получение ресурсов символов, выделенных базовой станцией для передачи данных в слоте;

выполнение внутрислотового скачкообразного изменения частоты в слоте восходящей линии связи и определение допустимых символов в слоте; и

выполнение внутрислотового скачкообразного изменения частоты для допустимых символов в ресурсах символов или отказ от выполнения внутрислотового скачкообразного изменения частоты в слоте.

2. Способ по п. 1, в котором определение допустимых символов в слоте включает:

определение одного или более недопустимых символов в слоте согласно динамической сигнализации указания формата слота (SFI) и/или полустатической сигнализации конфигурации формата слота; и

определение того, что допустимые символы являются символами в слоте, отличными от одного или более недопустимых символов;

при этом один или более недопустимых символов включают по меньшей мере одно из следующего:

символ защитного интервала для переключения с нисходящей линии связи на восходящую линию связи;

символы нисходящей линии связи для передачи по нисходящей линии связи;

символы, используемые для передачи блока сигналов синхронизации (SSB);

символы, выделенные для общего пространства поиска (CSS);

символ, занятый индикацией отмены (CI); или

символ, используемый для передачи трафика услуги с более высоким приоритетом, чем текущая передача данных.

3. Способ по п. 2, в котором отказ от выполнения внутрислотового скачкообразного изменения частоты в слоте включает:

определение, что количество допустимых символов в ресурсах символов меньше или равно первому порогу, и определение отказа от выполнения внутрислотового скачкообразного изменения частоты в слоте, при этом первый порог используется для указания минимального количества символов в одном скачке, когда внутрислотовое скачкообразное изменение частоты выполняется в слоте, и первый порог указывается базовой станцией или определяется протоколом.

4. Способ по п. 2, в котором отказ от выполнения внутрислотового скачкообразного изменения частоты в слоте включает:

определение диапазона позиций во временной области для каждого скачка в слоте с использованием позиции первого символа в ресурсах символов в качестве начальной позиции;

определение, что количество допустимых символов в определенном диапазоне позиций во временной области для первого скачка меньше второго порога, и определение, что внутрислотовое скачкообразное изменение частоты в слоте не выполняется; и

определение, что количество допустимых символов в определенном диапазоне позиций во временной области первого скачка не меньше второго порога, и выполнение внутрислотового скачкообразного изменения частоты в соответствии с диапазоном позиций во временной области каждого скачка в слоте, определенном с использованием позиции первого символа в ресурсах символов в качестве начальной позиции;

при этом второй порог указывается базовой станцией или определяется протоколом.

5. Способ по п. 2, в котором отказ от выполнения внутрислотового скачкообразного изменения частоты в слоте включает:

определение диапазона позиций во временной области для каждого скачка в слоте с использованием позиции первого символа в ресурсах символов в качестве начальной позиции;

определение, что разность между количеством допустимых символов в упомянутом определенном диапазоне позиций во временной области для первого скачка и количеством допустимых символов в упомянутом определенном диапазоне позиций во временной области для второго скачка превышает третий порог, и определение отказа от выполнения внутрислотового скачкообразного изменения частоты в слоте; и

определение, что разность между количеством допустимых символов в упомянутом определенном диапазоне позиций во временной области для первого скачка и количеством допустимых символов в упомянутом определенном диапазоне позиций во временной области для второго скачка не превышает третий порог, и выполнение внутрислотового скачкообразного изменения частоты в соответствии с диапазоном позиций во временной области каждого скачка в слоте, который определен с использованием позиции первого символа в ресурсах символов в качестве начальной позиции;

при этом третий порог указывается базовой станцией или определяется протоколом.

6. Способ по п. 2, в котором отказ от выполнения внутрислотового скачкообразного изменения частоты в слоте включает:

получение команды для указания выполнить внутрислотовое скачкообразное изменение частоты; и

определение отказа от выполнения внутрислотового скачкообразного изменения частоты в слоте.

7. Способ по п. 2, дополнительно включающий:

определение по меньшей мере одного значения первого смещения символа опорного сигнала демодуляции (DMRS) на основании параметров, сконфигурированных и/или указанных базовой станцией; и

определение позиции DMRS во временной области в слоте согласно первому допустимому символу в ресурсах символов, выделенных базовой станцией, и по меньшей мере одному значению первого смещения символа DMRS.

8. Способ по п. 7, в котором определение позиции DMRS во временной области в слоте согласно первому допустимому символу в ресурсах символов, выделенных базовой станцией, и по меньшей мере одному значению первого смещения символа DMRS включает:

определение суммы номера первого допустимого символа и значения каждого первого смещения символа DMRS для получения по меньшей мере одного значения первой суммы; и

определение того, что позиция DMRS во временной области представляет собой символ с номером, соответствующим значению первой суммы.

9. Способ по п. 2, в котором выполнение внутрислотового скачкообразного изменения частоты для допустимых символов в ресурсах символов включает:

определение, что количество допустимых символов в ресурсах символов превышает первый порог, и выполнение внутрислотового скачкообразного изменения частоты для допустимых символов в ресурсах символов, при этом первый порог используется для указания минимального количества символов в одном скачке, когда внутрислотовое скачкообразное изменение частоты выполняется в слоте, и первый порог указывается базовой станцией или определяется протоколом.

10. Способ по п. 2, в котором выполнение внутрислотового скачкообразного изменения частоты для допустимых символов в ресурсах символов включает:

определение диапазона позиций во временной области для каждого скачка в слоте с использованием позиции первого символа в ресурсах символов в качестве начальной позиции;

определение, что количество допустимых символов в упомянутом определенном диапазоне позиций во временной области первого скачка меньше второго порога, и выполнение внутрислотового скачкообразного изменения частоты для допустимых символов в ресурсах символов; и

определение, что количество допустимых символов в упомянутом определенном диапазоне позиций во временной области первого скачка не меньше второго порога, и выполнение внутрислотового скачкообразного изменения частоты в соответствии с диапазоном позиций во временной области каждого скачка в слоте, определенном с использованием позиции первого символа в ресурсах символов в качестве начальной позиции;

при этом второй порог указывается базовой станцией или определяется протоколом.

11. Способ по п. 2, в котором выполнение внутрислотового скачкообразного изменения частоты для допустимых символов в ресурсах символов включает:

определение диапазона позиций во временной области для каждого скачка в слоте с использованием позиции первого символа в ресурсах символов в качестве начальной позиции;

определение, что разность между количеством допустимых символов в упомянутом определенном диапазоне позиций во временной области первого скачка и числом допустимых символов в упомянутом определенном диапазоне позиций во временной области второго скачка больше третьего порога, и выполнение внутрислотового скачкообразного изменения частоты для допустимых символов в ресурсах символов; и

определение, что разность между количеством допустимых символов в упомянутом определенном диапазоне позиций во временной области первого скачка и числом допустимых символов в упомянутом определенном диапазоне позиций во временной области второго скачка не превышает третьего порога, и выполнение внутрислотового скачкообразного изменения частоты в соответствии с диапазоном позиций во временной области каждого скачка в слоте, который определен с использованием позиции первого символа в ресурсах символов в качестве начальной позиции;

при этом третий порог указывается базовой станцией или определяется протоколом.

12. Способ по п. 2, в котором выполнение внутрислотового скачкообразного изменения частоты для допустимых символов в ресурсах символов включает:

после получения команды для указания выполнения внутрислотового скачкообразного изменения частоты, выполнение внутрислотового скачкообразного изменения частоты для допустимых символов в ресурсах символов.

13. Способ по любому из пп. 9-12, в котором выполнение внутрислотового скачкообразного изменения частоты для допустимых символов в ресурсах символов включает:

определение начальной позиции первого скачка во временной области в слоте как позиции первого допустимого символа в ресурсах символов;

определение конечной позиции первого скачка во временной области как: позиция первого допустимого символа в ресурсах символов + floor (количество допустимых символов в ресурсах символов ÷ 2) - 1; где функция floor представляет собой функцию округления до ближайшего целого в меньшую сторону;

определение начальной позиции второго скачка во временной области в слоте как: позиция первого допустимого символа в ресурсах символов + floor (количество допустимых символов в ресурсах символов ÷ 2); и

определение конечной позиции второго скачка во временной области как: позиция первого допустимого символа в ресурсах символов + floor (количество допустимых символов в ресурсах символов ÷2) + количество допустимых символов в ресурсах символов – floor (количество допустимых символов в ресурсах символов ÷2) - 1.

14. Способ по п. 13, дополнительно включающий:

определение позиции DMRS во временной области в каждом скачке в соответствии с параметрами, сконфигурированными или указанными базовой станцией, количеством символов в диапазоне позиций во временной области каждого скачка и начальным символом каждого скачка.

15. Способ по п. 14, в котором определение позиции DMRS во временной области в каждом скачке включает:

определение по меньшей мере одного значения второго смещения символа DMRS в соответствии с параметрами, сконфигурированными или указанными базовой станцией, и количеством символов в диапазоне позиций во временной области второго скачка;

определение суммы номера начального символа второго скачка и значения каждого упомянутого второго смещения символа DMRS для получения по меньшей мере одного значения второй суммы,

определение того, что позиция DMRS во временной области на втором скачке представляет собой символ с номером, соответствующим значению второй суммы;

определение суммы номера начального символа первого скачка и значения каждого упомянутого второго смещения символа DMRS для получения по меньшей мере одного значения третьей суммы; и

определение того, что позиция DMRS во временной области на первом скачке представляет собой символ с номером, соответствующим значению третьей суммы;

или определение позиции DMRS во временной области в каждом скачке включает:

определение по меньшей мере одного значения второго смещения символа DMRS в соответствии с параметрами, сконфигурированными или указанными базовой станцией, и количеством символов в диапазоне позиций во временной области второго скачка;

определение суммы номера начального символа второго скачка и значения каждого упомянутого второго смещения символа DMRS для получения по меньшей мере одного значения второй суммы,

определение того, что позиция DMRS во временной области на втором скачке представляет собой символ с номером, соответствующим значению второй суммы;

определение по меньшей мере одного значения третьего смещения символа DMRS в соответствии с параметрами, сконфигурированными или указанными базовой станцией, и количеством символов в диапазоне позиций во временной области первого скачка;

определение суммы номера начального символа первого скачка и значения каждого третьего смещения символа DMRS для получения по меньшей мере одного значения третьей суммы; и

определение того, что позиция DMRS во временной области на первом скачке представляет собой символ с номером, соответствующим значению третьей суммы.

16. Способ скачкообразного изменения частоты, выполняемый базовой станцией, включающий:

принятие решения о выполнении внутрислотового скачкообразного изменения частоты и конфигурирование команды для указания пользовательскому оборудованию (UE) выполнить внутрислотовое скачкообразное изменение частоты;

определение параметра и определение ресурсов символов для передачи данных в слоте согласно параметру;

выполнение внутрислотового скачкообразного изменения частоты в слоте восходящей линии связи и определение допустимых символов в слоте; и

выполнение внутрислотового скачкообразного изменения частоты для допустимых символов в ресурсах символов или отказ от выполнения внутрислотового скачкообразного изменения частоты в слоте.

17. Устройство связи, содержащее процессор и память, в которой хранится компьютерная программа, и процессор выполняет компьютерную программу, хранящуюся в памяти, так что устройство выполняет способ по любому из пп. 1-15.

18. Устройство связи, содержащее процессор и память, в которой хранится компьютерная программа, и процессор выполняет компьютерную программу, хранящуюся в памяти, так что устройство выполняет способ по п. 16.

19. Машиночитаемый носитель данных, хранящий команды, которые при исполнении вызывают выполнение способа по любому из пп. 1-15.

20. Машиночитаемый носитель данных, хранящий команды, которые при исполнении вызывают выполнение способа по п. 16.
