УСТРОЙСТВО ДЛЯ ГЕНЕРИРОВАНИЯ АЭРОЗОЛЯ, ВЫПОЛНЕННОЕ С ВОЗМОЖНОСТЬЮ КОМПЕНСАЦИИ ЗАТЯЖКИ, И СПОСОБ ЭКСПЛУАТАЦИИ ТАКОГО УСТРОЙСТВА Российский патент 2024 года по МПК A24F40/50

[Область техники]

[1] Варианты осуществления настоящего изобретения относятся к устройству для генерирования аэрозоля и способу эксплуатации такого устройства, в частности, к устройству для генерирования аэрозоля, выполненному с возможностью определения ситуации, в которой пользователь не получает достаточных ощущений от курения, и компенсации путем предоставления дополнительных ощущений от курения, а также к способу эксплуатации такого устройства.

[Предшествующий уровень техники]

[2] В последнее время вырос спрос на альтернативные способы решения проблем, связанных с обычными сигаретами. Например, растет потребность в способе генерирования аэрозолей посредством нагревания материала для генерирования аэрозоля в сигарете вместо способа генерирования аэрозолей посредством сжигания сигареты. В связи с этим активно проводились исследования сигарет нагревательного типа или устройств для генерирования аэрозоля нагревательного типа.

[Сущность изобретения]

[Техническая задача]

[13] Устройство для генерирования аэрозоля нагревательного типа согласно одному из вариантов осуществления изобретения может быть выполнено с возможностью предоставления пользователю достаточного предварительно заданного количества аэрозоля, но если пользователь в связи со своими личными обстоятельствами не может осуществлять курение в течение достаточного времени, пользователь может не в полной мере вдыхать аэрозоли, генерируемые устройством для генерирования аэрозоля, что приводит к неудовлетворительным ощущениям от курения.

[Техническое решение]

[4] В одном или нескольких вариантах осуществления изобретения предложено устройство для генерирования аэрозоля, выполненное с возможностью отслеживания состояния затяжки пользователя для обнаружения недостаточного вдыхания аэрозоля пользователем посредством устройства для генерирования аэрозоля и компенсации затяжки пользователю, а также способ реализации компенсации затяжки.

[5] В некоторых вариантах осуществления изобретения устройство содержит: сигарету, содержащую вещество для генерирования аэрозоля; датчик распознавания затяжки, выполненный с возможностью распознавания затяжки; и контроллер, выполненный с возможностью управления подачей питания на нагреватель, выполненный с возможностью нагрева сигареты, причем контроллер дополнительно выполнен с возможностью вычисления суммарного объема вдыханий до первого момента времени на основании затяжки, распознанной датчиком распознавания затяжки, и определения того, следует ли продлить предварительно заданное время курения, на основании рассчитанного суммарного объема вдыханий.

[6] В одном или нескольких вариантах осуществления изобретения контроллер может определить дополнительное время, добавляемое ко времени курения, на основании разности между суммарным объемом вдыханий до первого момента времени и предварительно заданным стандартным объемом вдыханий.

[7] В одном или нескольких вариантах осуществления изобретения контроллер может определить дополнительное количество затяжек, добавляемых ко времени курения, на основании разности между суммарным объемом вдыханий до первого момента времени и предварительно заданным стандартным объемом вдыханий.

[8] В одном или нескольких вариантах осуществления изобретения контроллер может управлять выводом направляющего сообщения о том, следует ли продлить время курения, посредством блока вывода во второй момент времени и определять, следует ли продлить время курения, в соответствии с командой пользователя.

[9] В одном или нескольких вариантах осуществления изобретения первый момент времени может представлять собой момент времени по истечении периода от 2 минут до 3 минут 30 секунд с момента начала первой затяжки, и второй момент времени может представлять собой момент времени за 20-40 секунд до истечения времени курения.

[10] В одном или нескольких вариантах осуществления изобретения первый момент времени может представлять собой момент времени по истечении периода от 2 минут до 3 минут 30 секунд с момента начала первой затяжки, а второй момент времени может представлять собой момент времени, в который контроллер определяет 11-ю затяжку на основании результата, полученного датчиком распознавания затяжки.

[11] В одном или нескольких вариантах осуществления изобретения время курения может составлять от 3 до 6 минут с момента начала первой затяжки.

[12] В одном или нескольких вариантах осуществления изобретения датчик распознавания затяжки может представлять собой датчик давления.

[13] В одном или нескольких вариантах осуществления изобретения датчик распознавания затяжки может представлять собой датчик температуры.

[14] В некоторых вариантах осуществления изобретения способ содержит: вычисление суммарного объема вдыханий до первого момента времени на основании затяжки, распознанной датчиком распознавания затяжки; определение соответствия рассчитанного суммарного объема вдыханий условию компенсации затяжки; и отслеживание достижения предварительно заданного количества затяжек или второго момента времени при выполнении условия; и изменение оставшегося количества затяжек или оставшегося времени по достижении количества затяжек или второго момента времени.

[15] В одном или нескольких вариантах осуществления изобретения можно отслеживать достижение предварительно заданного количества затяжек или второго момента времени при выполнении условия, и изменять оставшееся количество затяжек или оставшееся время при достижении количества затяжек или второго момента времени.

[16] В одном или нескольких вариантах осуществления изобретения измененное оставшееся время можно рассчитать на основании разности между суммарным объемом вдыханий до первого момента времени и предварительно заданным стандартным объемом вдыханий.

[17] В одном или нескольких вариантах осуществления изобретения измененное оставшееся количество затяжек можно рассчитать на основании разности между суммарным объемом вдыханий до первого момента времени и предварительно заданным стандартным объемом вдыханий.

[18] В одном или нескольких вариантах осуществления изобретения изменение оставшегося количества затяжек или оставшегося времени может предусматривать управление выводом направляющего сообщения посредством блока вывода во второй момент времени и изменение оставшегося количества затяжек или оставшегося времени в соответствии с командой пользователя.

[Полезные эффекты изобретения]

[19] Согласно вариантам осуществления настоящего изобретения, если пользователь вдыхает недостаточное количество аэрозоля, пользователю может быть стабильно предоставлена компенсация затяжки.

[Описание чертежей]

[20] На ФИГ. 1 схематично изображен пример, в котором сигарета вставлена в устройство для генерирования аэрозоля.

[21] На ФИГ. 2 схематично изображен другой пример, в котором сигарета вставлена в устройство для генерирования аэрозоля.

[22] На ФИГ. 3 схематично изображен другой пример, в котором сигарета вставлена в устройство для генерирования аэрозоля.

[23] На ФИГ. 4 схематично изображен пример сигареты.

[24] На ФИГ. 5 схематично изображен другой пример сигареты.

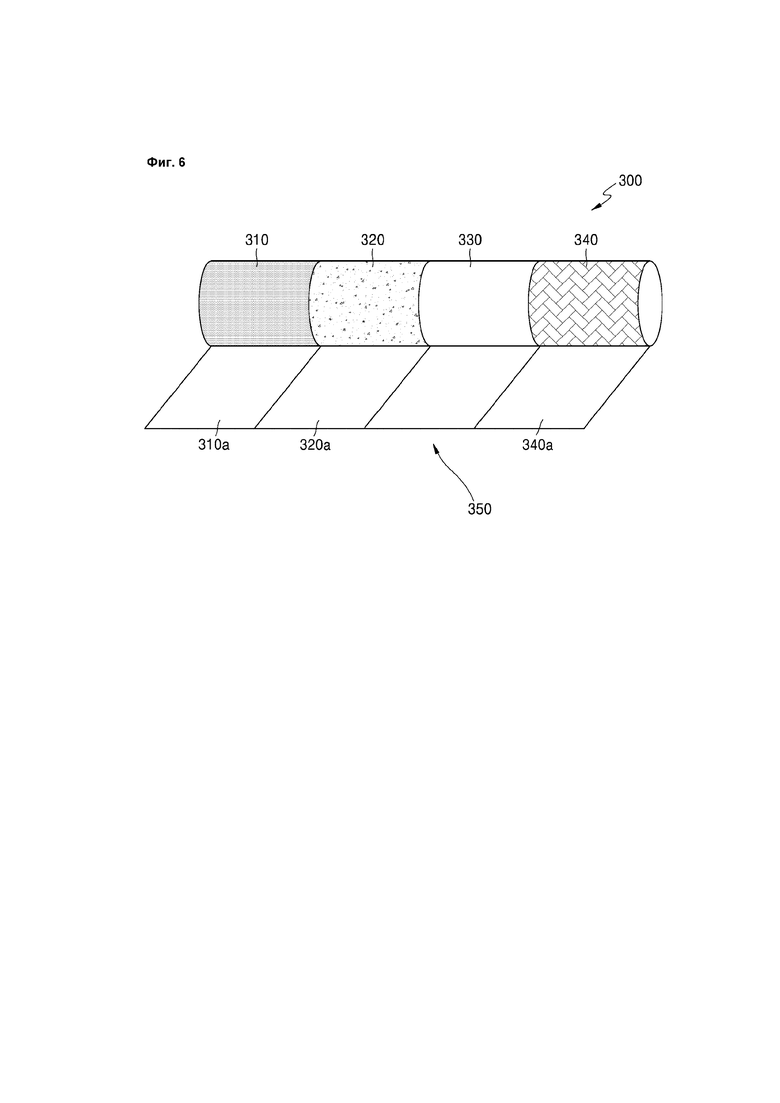

[25] На ФИГ. 6 схематично изображен пример сигареты с двойной средой, используемой в устройстве для генерирования аэрозоля согласно ФИГ. 3.

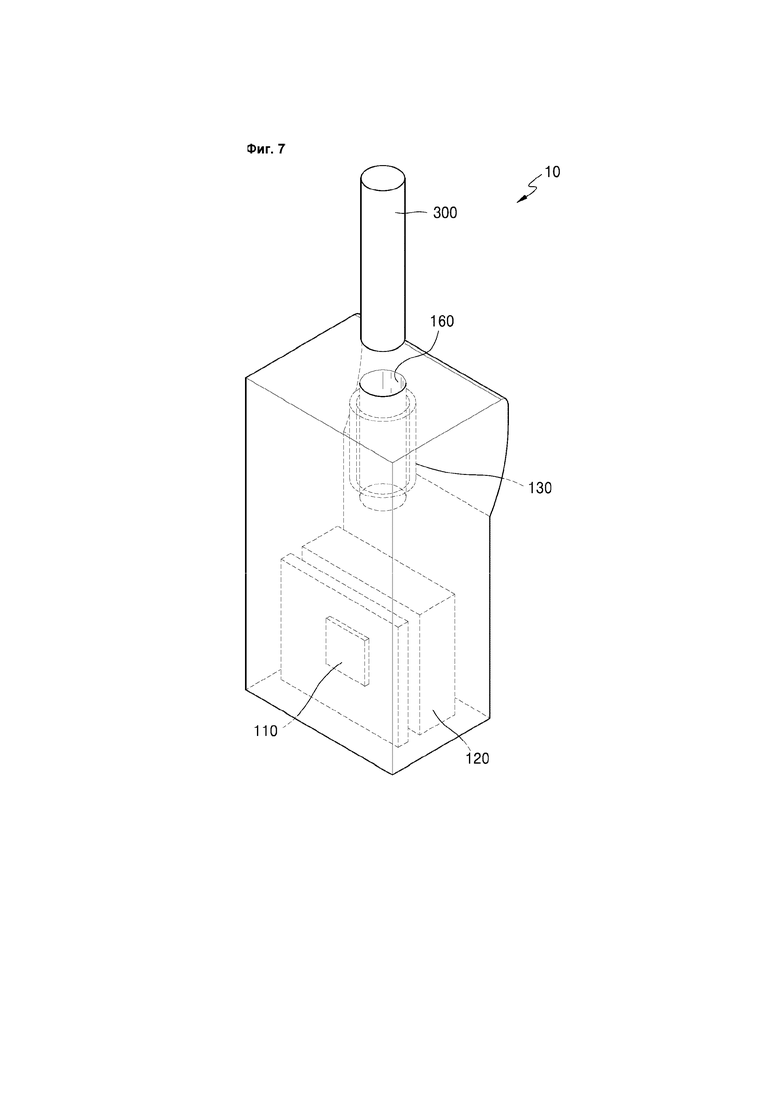

[26] На ФИГ. 7 в аксонометрии изображен пример устройства для генерирования аэрозоля согласно одному из вариантов осуществления настоящего изобретения.

[27] На ФИГ. 8 изображен вид сбоку устройства для генерирования аэрозоля согласно ФИГ. 7.

[28] На ФИГ. 9 изображен график изменения температуры и объема вдыханий в зависимости от изменения времени, иллюстрирующий один из вариантов осуществления настоящего изобретения.

[29] На ФИГ. 10 схематично изображен контроллер, входящий в состав устройства для генерирования аэрозоля.

[30] На ФИГ. 11 схематично изображен пример вывода направляющего сообщения посредством блока вывода.

[31] На ФИГ. 12 схематично изображен пример, в котором пользователь подает команду на блок вывода.

[32] На ФИГ. 13 схематично изображен график значения фильтра затяжек.

[33] На ФИГ. 14 схематично изображен график амплитудного анализа значения фильтра затяжек согласно ФИГ. 13.

[34] На ФИГ. 15 схематично изображен график интервального анализа значения фильтра затяжек согласно ФИГ. 13.

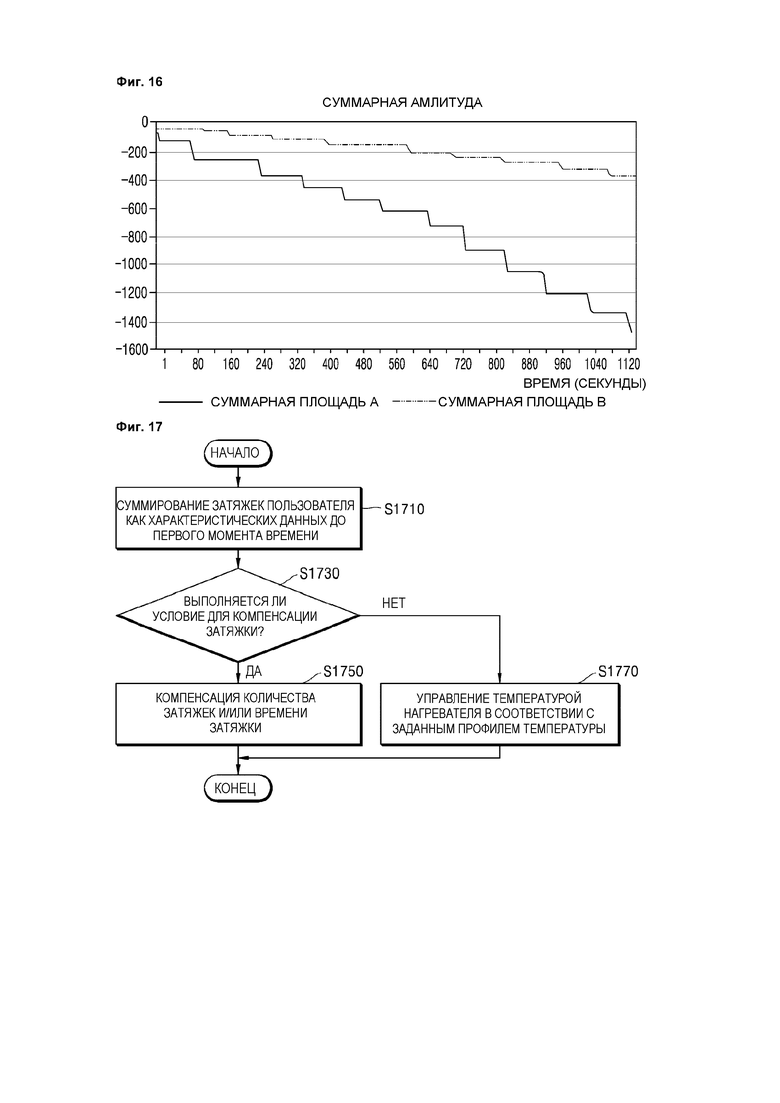

[35] На ФИГ. 16 схематично изображен график суммарного объема вдыханий, определенного контроллером.

[36] На ФИГ. 17 изображена блок-схема примера способа компенсации затяжки согласно одному из вариантов осуществления настоящего изобретения.

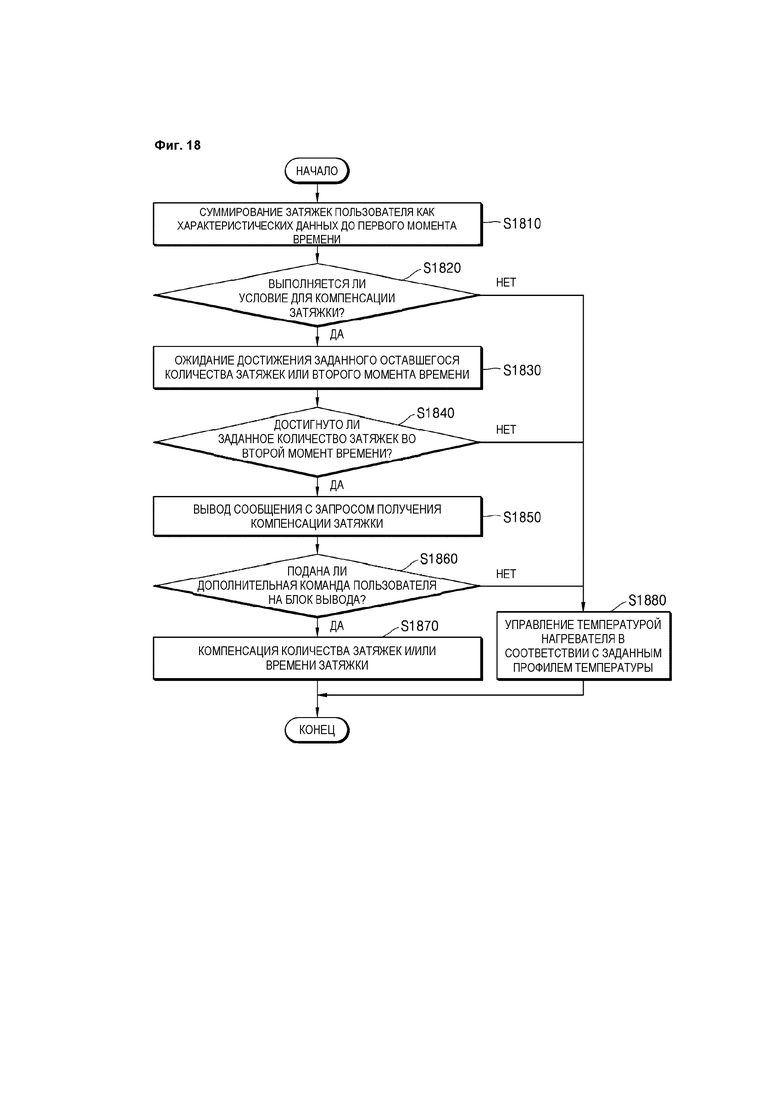

[37] На ФИГ. 18 изображена блок-схема другого примера способа компенсации затяжки согласно одному из вариантов осуществления настоящего изобретения.

[Лучший вариант осуществления изобретения]

[38] В некоторых вариантах осуществления изобретения устройство содержит: сигарету, содержащую вещество для генерирования аэрозоля; датчик распознавания затяжки, выполненный с возможностью распознавания затяжки; и контроллер, выполненный с возможностью управления подачей питания на нагреватель, выполненный с возможностью нагрева сигареты, причем контроллер дополнительно выполнен с возможностью вычисления суммарного объема вдыханий до первого момента времени на основании затяжки, распознанной датчиком распознавания затяжки, и определения того, следует ли продлить предварительно заданное время курения, на основании рассчитанного суммарного объема вдыханий.

[Принцип изобретения]

[39] Что касается терминов, используемых для описания различных вариантов осуществления изобретения, общие термины, которые в настоящее время широко используются, выбраны с учетом функций структурных элементов в различных вариантах осуществления настоящего изобретения. Тем не менее, значения терминов могут зависеть от намерений, судебного прецедента, появления новых технологий и т. п. Кроме того, в определенных случаях имеется также термин, произвольно выбранный заявителем, в случае чего значение будет подробно описано при раскрытии одного или более вариантов осуществления изобретения. Следовательно, термины, использованные в одном или более вариантах осуществления изобретения, следует определять на основе значений терминов и общего содержания одного или более вариантов осуществления изобретения, а не просто по наименованиям терминов.

[40] При этом, если прямо не указано обратное, слово «содержать» и его формы, такие как «содержит» или «содержащий», будет пониматься как подразумевающее включение указанных элементов в состав чего-либо, но не как исключение любых других элементов. Кроме того, термины «блок», «часть» и «модуль», указанные в раскрытии, означают блоки для обработки по меньшей мере одной функции и операции и могут быть реализованы аппаратными компонентами или программными компонентами, а также их комбинациями.

[41] Ниже предложенное изобретение будет раскрыто более полно со ссылкой на сопроводительные чертежи, на которых неограничивающие примеры вариантов осуществления настоящего изобретения изображены таким образом, чтобы специалисту в данной области техники было легко реализовать настоящее изобретении. Тем не менее, варианты осуществления изобретения могут быть реализованы во многих различных формах, и их нельзя рассматривать как ограниченные изложенными здесь примерами осуществления изобретения.

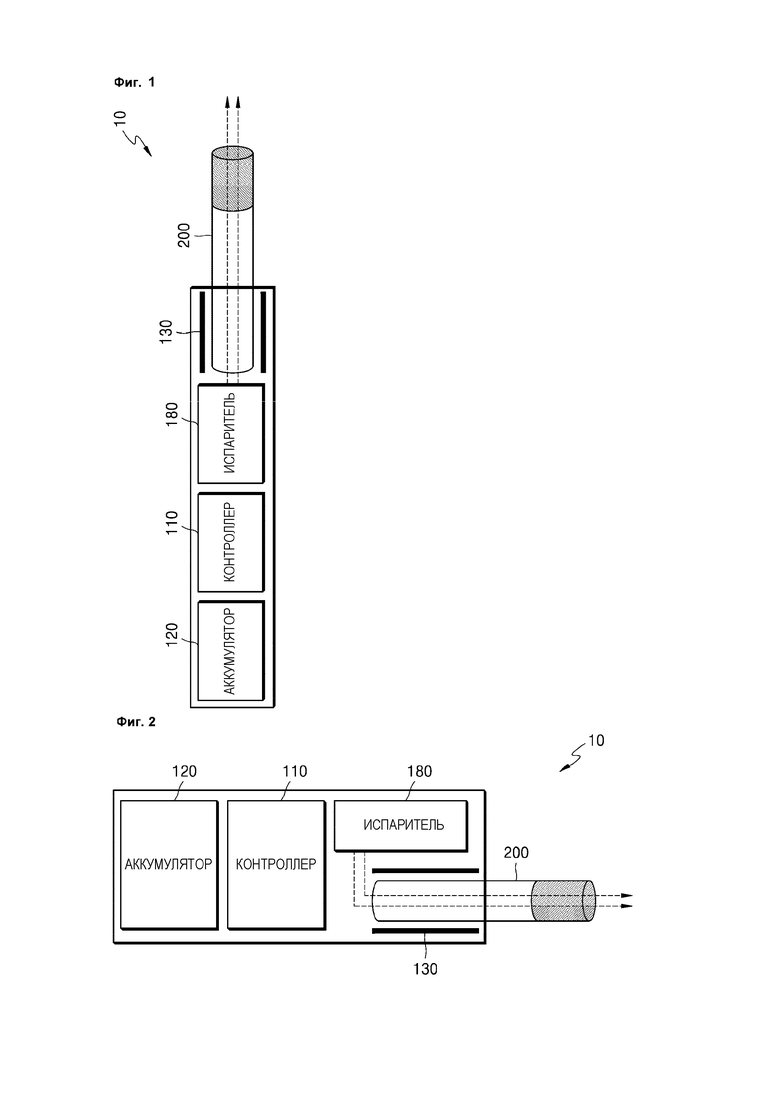

[42] На ФИГ. 1 и 2 схематично изображены примеры, в которых сигарета вставлена в устройство для генерирования аэрозоля.

[43] Как показано на ФИГ. 1 и 2, устройство 10 для генерирования аэрозоля содержит аккумулятор 120, контроллер 110, нагреватель 130 и испаритель 180. Кроме того, сигарета 200 может быть вставлена во внутреннее пространство устройства 10 для генерирования аэрозоля.

[44] На ФИГ. 1 и 2 показаны компоненты устройства 10 для генерирования аэрозоля, которые относятся к настоящему варианту осуществления изобретения. Тем не менее, специалисту в данной области техники должно быть понятно, что компоненты общего назначения могут быть введены в состав устройства 10 для генерирования аэрозоля дополнительно к компонентам, показанным на ФИГ. 1 и 2.

[45] Хотя на ФИГ. 1 и 2 изображено устройство 10 для генерирования аэрозоля, содержащее нагреватель 130, нагреватель 130 может быть исключен из некоторых вариантов осуществления изобретения.

[46] На ФИГ. 1 показано, что аккумулятор 120, контроллер 110, испаритель 180 и нагреватель 130 расположены последовательно. Кроме того, на ФИГ. 2 показано, что испаритель 180 и нагреватель 130 расположены параллельно. Тем не менее, внутренняя структура устройства 10 для генерирования аэрозоля не ограничена структурами, изображенными на ФИГ. 1 или 2. Иными словами, в различных вариантах осуществления устройства 10 для генерирования аэрозоля аккумулятор 120, контроллер 110, испаритель 180 и нагреватель 130 могут располагаться различным образом.

[47] Когда сигарета 200 вставлена в устройство 10 для генерирования аэрозоля, устройство 10 для генерирования аэрозоля может приводить в действие испаритель 180 с целью генерирования аэрозоля испарителем 180. Аэрозоль, сгенерированный испарителем 180, может поступать к пользователю через сигарету 200. Испаритель 180 будет подробно раскрыт ниже.

[48] Аккумулятор 120 подает питание для работы устройства 10 для генерирования аэрозоля. Например, аккумулятор 120 может подавать питание для нагрева нагревателя 130 или испарителя 180 и для работы контроллера 110. Кроме того, аккумулятор 120 может подавать питание, необходимое для работы дисплея, датчика, мотора и т.п., установленных в устройстве 10 для генерирования аэрозоля.

[49] Контроллер 110 может управлять работой устройства 10 для генерирования аэрозоля в целом. В частности, контроллер 110, помимо аккумулятора 120, нагревателя 130 и испарителя 180, может управлять работой прочих компонентов, входящих в состав устройства 10 для генерирования аэрозоля. Кроме того, контроллер 110 может проверять состояние каждого компонента устройства 10 для генерирования аэрозоля, чтобы определить, находится ли устройство 10 для генерирования аэрозоля в рабочем состоянии.

[50] Контроллер 110 содержит по меньшей мере один процессор. Процессор может быть реализован как массив из множества логических элементов или как комбинация микропроцессора общего назначения и памяти, в которой хранится программа, исполняемая в микропроцессоре. Также специалисту в данной области техники будет понятно, что процессор может быть реализован с использованием других видов аппаратных средств.

[51] Нагреватель 130 может нагреваться питанием, поступающим от аккумулятора 120. Например, когда сигарета 200 вставлена в устройство 10 для генерирования аэрозоля, нагреватель 130 может быть расположен снаружи сигареты 200. Соответственно, нагреваемый нагреватель 130 может повышать температуру материала для генерирования аэрозоля в сигарете 200.

[52] Нагреватель 130 может представлять собой резистивный нагреватель. Например, нагреватель 130 может содержать электропроводящую дорожку, и нагреватель 130 может нагреваться, когда по электропроводящей дорожке протекает электрический ток. Тем не менее, нагреватель 130 не ограничен раскрытым выше примером и может представлять собой любой нагреватель, способный нагреваться до требуемой температуры. В данном случае требуемая температура может быть предварительно задана в устройстве 10 для генерирования аэрозоля или установлена пользователем.

[53] В другом примере нагреватель 130 может представлять собой индукционный нагреватель. В частности, нагреватель 130 может содержать электропроводящую катушку для нагрева сигареты индукционным способом, и сигарета может содержать токоприемник, который может нагреваться индукционным нагревателем.

[54] На ФИГ. 1 и 2 показано, что нагреватель 130 расположен снаружи сигареты 200, однако изобретение не ограничивается этим вариантом. Например, нагреватель 130 может содержать цилиндрический нагревательный элемент, пластинчатый нагревательный элемент, игольчатый или стержневой нагревательный элемент и может нагревать внутреннюю или внешнюю часть сигареты 200 в соответствии с формой нагревательного элемента.

[55] Кроме того, устройство 10 для генерирования аэрозоля может содержать несколько нагревателей 130. В этом случае несколько нагревателей 130 могут быть вставлены в сигарету 200 или расположены снаружи сигареты 200. Кроме того, некоторые из нагревателей 130 могут быть вставлены в сигарету 200, а другие могут быть расположены снаружи сигареты 200. Кроме того, форма нагревателя 130 не ограничивается формой, изображенной на ФИГ. 1 и 2, и может включать разные формы.

[56] Испаритель 180 может генерировать аэрозоль путем нагрева жидкой композиции, после чего сгенерированный аэрозоль может поступать к пользователю через сигарету 200. Иными словами, аэрозоль, генерируемый испарителем 180, может проходить вдоль канала для потока воздуха устройства 10 для генерирования аэрозоля, который может быть выполнен с возможностью доставки аэрозоля, генерируемого испарителем 180, пользователю через сигарету 200.

[57] Например, испаритель 180 может содержать хранилище жидкости, элемент подачи жидкости и нагревательный элемент, а также другие компоненты. Например, хранилище жидкости, элемент подачи жидкости и нагревательный элемент могут входить в состав устройства 10 для генерирования аэрозоля в качестве независимых модулей.

[58] В хранилище жидкости может храниться жидкая композиция. Например, жидкая композиция может представлять собой жидкость с содержанием табачного материала, в который входит летучий компонент табачного ароматизатора или жидкость с содержанием нетабачного материала. Хранилище жидкости может быть выполнено с возможностью присоединения к / отсоединения от испарителя 180 или как единое целое с испарителем 180.

[59] Например, жидкая композиция может содержать воду, растворитель, этанол, растительный экстракт, ароматизирующие материалы, вкусо-ароматические вещества или витаминную смесь. Ароматизирующие материалы могут представлять собой ментол, перечную мяту, масло мяты кудрявой и различные ингредиенты с фруктовыми ароматами, а также другие материалы. Вкусо-ароматические вещества могут представлять собой ингредиенты, способные обеспечить пользователю различные ароматы или вкусы. Витаминные смеси могут представлять собой смесь по меньшей мере одного из витаминов: A, B, С и E, а также другие витамины. Кроме того, жидкая композиция может также содержать вещество для формирования аэрозоля, например глицерин и пропиленгликоль.

[60] Элемент подачи жидкости может доставлять жидкую композицию из хранилища жидкости к нагревательному элементу. Например, элемент подачи жидкости может представлять собой фитиль, например, помимо прочего, хлопковое волокно, керамическое волокно, стекловолокно или пористую керамику.

[61] Нагревательный элемент представляет собой элемент для нагрева жидкой композиции, подаваемой элементом подачи жидкости. Например, нагревательный элемент может представлять собой, в частности, металлический нагревательный провод, металлическую нагревательную пластину, керамический нагреватель или иной подобный элемент. Кроме того, нагревательный элемент может содержать токопроводящую нить, например нихромовую проволоку, и может быть намотан вокруг элемента подачи жидкости. Нагревательный элемент может нагреваться за счет подвода тока и может сообщать тепло жидкой композиции, контактирующей с нагревательным элементом, нагревая таким образом жидкую композицию. В результате может быть сгенерирован аэрозоль.

[62] Например, испаритель 180 может представлять собой картомайзер или атомайзер, а также иные устройства.

[63] Устройство 10 для генерирования аэрозоля может также содержать компоненты общего назначения в дополнение к аккумулятору 120, контроллеру 110 и нагревателю 130. Например, устройство 10 для генерирования аэрозоля может содержать дисплей, выполненный с возможностью вывода визуальной информации, и/или двигатель для вывода тактильной информации. Кроме того, устройство 10 для генерирования аэрозоля может содержать, по меньшей мере, один датчик (например, датчик распознавания затяжки, датчик температуры, датчик введения сигареты и т.д.). Кроме того, устройство 10 для генерирования аэрозоля может быть выполнено таким образом, чтобы даже при вставленной сигарете 200 в устройство 10 для генерирования аэрозоля мог быть введен наружный воздух или из устройства 10 для генерирования аэрозоля мог быть выведен внутренний воздух.

[64] Хотя это не показано на ФИГ. 1 и 2, устройство 10 для генерирования аэрозоля и дополнительная подставка могут образовывать единую систему. Например, подставку можно использовать для зарядки аккумулятора 120 устройства 10 для генерирования аэрозоля. В альтернативном варианте нагреватель 130 может нагреваться при соединении подставки и устройства 10 для генерирования аэрозоля друг с другом.

[65] Сигарета 200 может быть подобна обычной сигарете сгораемого типа. Например, сигарета 200 может быть разделена на первую часть, содержащую материал для генерирования аэрозоля, и вторую часть, содержащую фильтр и т.п.. В альтернативном варианте вторая часть сигареты 200 также может содержать материал для генерирования аэрозоля. Например, материал для генерирования аэрозоля в форме гранул или капсул может быть введен во вторую часть.

[66] Первая часть может быть полностью вставлена в устройство 10 для генерирования аэрозоля, а вторая часть может быть выведена наружу. В альтернативном варианте осуществления изобретения только одна часть первой части может быть вставлена в устройство 10 для генерирования аэрозоля, и первая часть и часть второй части могут быть вставлены в устройство 10 для генерирования аэрозоля. Пользователь может затягиваться аэрозолем, удерживая вторую часть во рту. В этом случае аэрозоль генерируется, когда наружный воздух проходит через первую часть, после чего полученный аэрозоль проходит через вторую часть и поступает в рот пользователя.

[67] Например, наружный воздух может поступать по меньшей мере в один воздушный канал, выполненный в устройстве 10 для генерирования аэрозоля. Например, пользователь может регулировать открытие и закрытие воздушного канала и/или размер воздушного канала, образованного в устройстве 10 для генерирования аэрозоля. Соответственно, пользователь может регулировать количество дыма и ощущения от курения. В другом примере наружный воздух может поступать в сигарету 200, по меньшей мере, через одно отверстие, выполненное на поверхности сигареты 200.

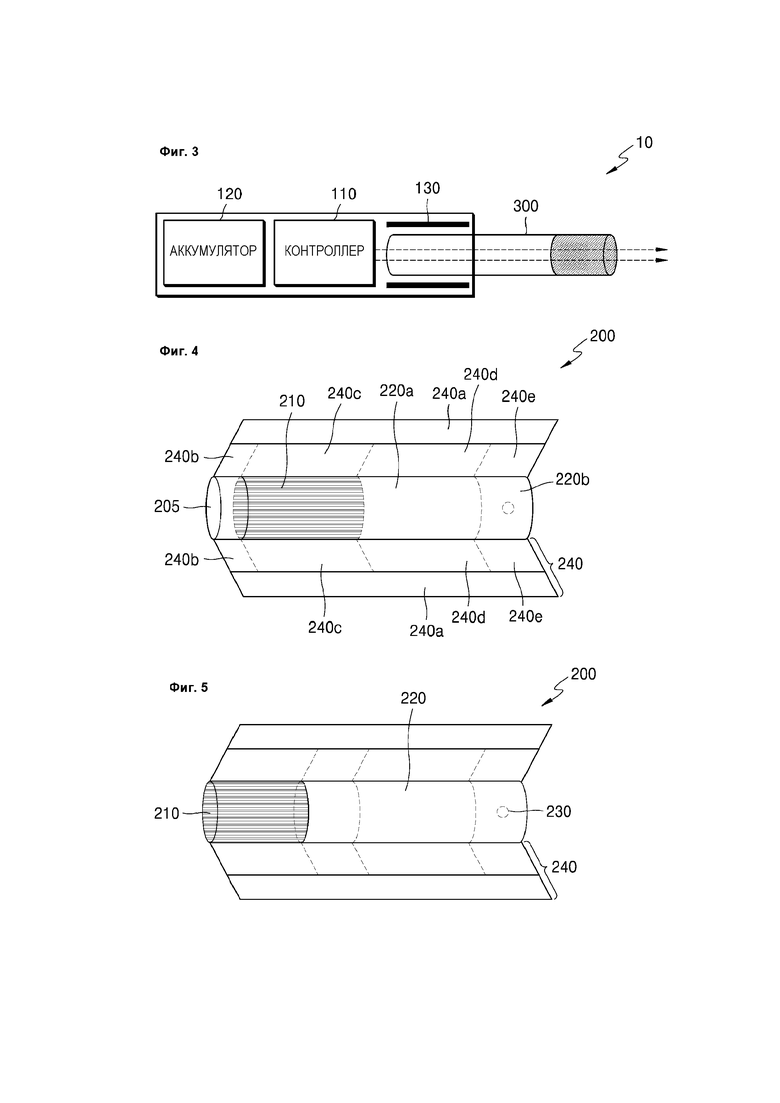

[68] На ФИГ. 3 схематично изображен другой пример, в котором сигарета вставлена в устройство для генерирования аэрозоля.

[69] По сравнению с устройством для генерирования аэрозоля, раскрытым со ссылкой на ФИГ. 1 и 2, испаритель 180 не показан на ФИГ. 3. Поскольку сигарета 300 с двойной средой, вставленная в устройство для генерирования аэрозоля, изображенное на ФИГ. 3, содержит элемент, выполняющий функцию испарителя 180, в отличие от устройства для генерирования аэрозоля, изображенного на ФИГ. 1 и 2, устройство для генерирования аэрозоля согласно ФИГ. 3 не содержит испаритель 180.

[70] Когда сигарета 300 с двойной средой вставлена в устройство 10 для генерирования аэрозоля согласно ФИГ. 3, устройство 10 для генерирования аэрозоля нагревает сигарету 300 с двойной средой снаружи, что позволяет генерировать аэрозоли, которые вдыхает пользователь, из сигареты 300 с двойной средой. Кроме того, сигарета 300 с двойной средой будет подробно раскрыта ниже со ссылкой на ФИГ. 6.

[71] Ниже будет раскрыт пример сигареты 200 со ссылкой на ФИГ. 4.

[72] На ФИГ. 4 схематично изображен пример сигареты.

[73] На ФИГ. 4 сигарета 200 содержит табачный стержень 210 и фильтрующий стержень 220. Первая часть, раскрытая выше со ссылкой на ФИГ. 1 и 2, содержит табачный стержень 210, а вторая часть содержит фильтрующий стержень 220.

[74] На ФИГ. 4 фильтрующий стержень 220 показан как один сегмент, однако возможны и другие варианты осуществления изобретения. Иными словами, фильтрующий стержень 220 может содержать несколько сегментов. Например, фильтрующий стержень 220 может содержать первый сегмент, выполненный с возможностью охлаждения аэрозоля, и второй сегмент, выполненный с возможностью фильтрации определенного компонента, содержащегося в аэрозоле. Кроме того, в некоторых вариантах осуществления изобретения фильтрующий стержень 220 может дополнительно содержать, по меньшей мере, один сегмент, выполненный с возможностью осуществления других функций.

[75] Сигарета 200 может быть обернута, по меньшей мере, в одну обертку 240. Обертка 240 может содержать по меньшей мере одно отверстие, через которое поступает наружный воздух или выходит внутренний воздух. Например, сигарета 200 может быть обернута в одну обертку 240. В другом примере сигарета 200 может быть дважды обернута, по меньшей мере, в две обертки 240. Например, табачный стержень 210 может быть обернут в первую обертку, а фильтрующий стержень 220 - во вторую обертку. Кроме того, табачный стержень 210 и фильтрующий стержень 220, обернутые в отдельные обертки, могут быть соединены друг с другом, и сигарета 200 в целом может быть повторно обернута в третью обертку. Если табачный стержень 210 и фильтрующий стержень 220 содержат несколько сегментов, каждый сегмент может быть обернут в отдельную обертку. Кроме того, сигарета 200 в целом, содержащая несколько сегментов, обернутых, соответственно, в отдельные обертки и соединенных друг с другом, может быть повторно обернута в другую обертку.

[76] Табачный стержень 210 содержит материал для генерирования аэрозоля. Например, материал для генерирования аэрозоля может содержать по меньшей мере один из следующих компонентов: глицерин, пропиленгликоль, этиленгликоль, дипропиленгликоль, диэтиленгликоль, триэтиленгликоль, тетраэтиленгликоль и олеиловый спирт, а также другие компоненты. Кроме того, табачный стержень 210 может содержать иные добавки, в частности, вкусо-ароматические вещества, смачивающий агент и/или органическую кислоту. Также табачный стержень 210 может содержать ароматизированную жидкость, в частности, ментол или увлажнитель, впрыснутые в табачный стержень 210.

[77] Табачный стержень 210 может быть изготовлен в различных формах. Например, табачный стержень 210 может быть сформирован в виде листа или пряди. Кроме того, табачный стержень 210 может быть сформирован в виде трубочного табака, состоящего из крошечных кусочков, вырезанных из табачного листа. Кроме того, табачный стержень 210 может быть окружен теплопроводящим материалом. Например, теплопроводящим материалом может служить металлическая фольга, например, алюминиевая фольга, а также другие материалы. Например, теплопроводящий материал, окружающий табачный стержень 210, может равномерно распределять тепло, передаваемое табачному стержню 210, что позволяет увеличить теплопроводность в отношении табачного стержня 210, улучшая таким образом вкусовые качества табака. Кроме того, теплопроводящий материал, окружающий табачный стержень 210, может служить токоприемником, нагреваемым индукционным нагревателем. В этом случае, хотя это не показано на чертежах, табачный стержень 210 может содержать дополнительный токоприемник наряду с теплопроводным материалом, окружающим табачный стержень 210.

[78] Фильтрующий стержень 220 может содержать фильтр из ацетата целлюлозы. Фильтрующий стержень 220 может иметь любую форму. Например, фильтрующий стержень 220 может иметь форму полого цилиндра или полой трубки. Кроме того, фильтрующий стержень 220 может содержать стержень с выемкой. Если фильтрующий стержень 220 содержит несколько сегментов, по меньшей мере один из сегментов может иметь отличающуюся форму.

[79] Фильтрующий стержень 220 может быть выполнен с возможностью генерирования вкусов и ароматов. Например, вкусо-ароматизирующая жидкость может быть введена в фильтрующий стержень 220, или же дополнительное волокно, покрытое ароматизирующей жидкостью, может быть вставлено в фильтрующий стержень 220.

[80] Кроме того, фильтрующий стержень 220 может содержать по меньшей мере одну капсулу 230. В данном случае капсула 230 может генерировать вкусы, ароматы или аэрозоли. Например, капсула 230 может иметь структуру, в которой жидкость, содержащая ароматизирующий материал, обернута пленкой. Капсула 230 может иметь форму сферы или цилиндра, но также возможны и другие варианты.

[81] Если фильтрующий стержень 220 содержит сегмент, выполненный с возможностью охлаждения аэрозолей, охлаждающий сегмент может содержать полимерный или биоразлагаемый полимерный материал. Например, охлаждающий сегмент может содержать только чистую полимолочную кислоту, но возможны и другие варианты. В альтернативном варианте охлаждающий сегмент может содержать фильтр из ацетата целлюлозы, содержащий несколько отверстий. Тем не менее, охлаждающий сегмент не ограничивается указанными примерами и может быть выполнен иным способом при условии сохранения его функции охлаждения аэрозоля.

[82] Хотя это не показано на ФИГ. 4, в одном из вариантов осуществления изобретения сигарета 200 может дополнительно содержать передний фильтр. Передний фильтр может быть расположен на стороне табачного стержня 210, обращенной к фильтрующему стержню 220. Передний фильтр может предотвращать выпадение табачного стержня 210 наружу и попадание сжиженного аэрозоля во время курения в устройство 100 для генерирования аэрозоля (на ФИГ. 1 и 2) из табачного стержня 210.

[83] На ФИГ. 5 схематично изображен другой пример сигареты.

[84] Как показано на ФИГ. 5, сигарета 200 имеет форму, в которой поперечная трубка 205, табачный стержень 210, трубка 220a и фильтр 220b обернуты несколькими обертками 240, в том числе конечной оберткой 240a. На ФИГ. 5 несколько оберток 240 представляют собой отдельные обертки, соответственно окружающие поперечную трубку 205, табачный стержень 210, трубку 220a и фильтр 220b, и конечную обертку 240a, обернутую вокруг совместно поперечной трубки 205, табачного стержня 210, трубки 220a и фильтра 220b, соответственно, обернутых отдельными обертками.

[85] Первая часть, раскрытая со ссылкой на ФИГ. 1 и 2, содержит поперечную трубку 205 и табачный стержень 210, а вторая часть содержит фильтрующий стержень 220. Для удобства описания нижеследующие описания сопровождаются ссылками на ФИГ. 1 и 2, а описания, повторяющие описания, приведенные со ссылкой на ФИГ. 4, будут опущены.

[86] Поперечная трубка 205 представляет собой крестовидную трубку, соединенную с табачным стержнем 210.

[87] Когда сигарета 200 вставлена в устройство для генерирования аэрозоля, поперечная трубка 205, представляющая собой часть, распознаваемую датчиком распознавания сигареты вместе с табачным стержнем 210, обернута той же медной многослойной оберткой, что и табачный стержень 210, и, следовательно, может быть использована для определения того, относится ли сигарета 200, в которую вставлен датчик распознавания сигареты, к типу сигарет, поддерживаемых устройством для генерирования аэрозоля. Обертка из медного многослойного материала будет раскрыта со ссылкой на ФИГ. 7-9.

[88] Табачный стержень 210 содержит вещество для генерирования аэрозоля, нагреваемое нагревателем 130 устройства 10 для генерирования аэрозоля в целях генерирования аэрозоля.

[89] Трубка 220a подает на фильтр 220b аэрозоли, генерируемые, когда вещество для генерирования аэрозоля в табачном стержне 210 нагревается путем получения достаточного количества энергии от нагревателя 130. Трубка 220a, изготовленная путем добавления триацетина (ТА), служащего пластификатором, в волокно ацетата целлюлозы в количестве, соответствующем заданному количеству или превышающем его, с образованием формы в виде круга, отличается от поперечной трубки 205 формой и отличается от поперечной трубки 205 тем, что трубка 220a соединяет табачный стержень 210 с фильтром 220b.

[90] Когда аэрозоли, генерируемые из табачного стержня 210, поступают в фильтр 220b по трубке 220a, фильтр 220b пропускает аэрозоли и позволяет пользователю вдыхать аэрозоли, отфильтрованные фильтром 220b. Фильтр 220b может представлять собой фильтр из ацетата целлюлозы, изготовленный на основе волокна из ацетата целлюлозы.

[91] Конечная обертка 240a, представляющая собой бумагу, окружающую все следующие элементы: поперечную трубку 205, табачный стержень 210, трубку 220a и фильтр 220b, может содержать обертку 240b поперечной трубки, обертку 240c табачного стержня, обертку 240d трубки и обертку 240e фильтра.

[92] На ФИГ. 5 обертка 240b поперечной трубки представляет собой алюминиевую обертку, обертка 240d трубки представляет собой обертку MFW или 24K, и обертка 240e - маслостойкую жесткую обертку или ламинированную полимолочной кислотой бумагу. Обертка 240c табачного стержня и конечная обертка 240a будут подробно раскрыты ниже.

[93] Обертка 240c табачного стержня, представляющая собой обертку, окружающую табачный стержень 210, может быть покрыта повышающим теплопроводность материалом для максимального использования тепловой энергии, передаваемой нагревателем 130. Например, обертка 240c табачного стержня может быть изготовлена путем нанесения по меньшей мере одного из следующих материалов: серебряная фольга (Ag), алюминиевая фольга (Al), медная фольга (Cu), углеродная бумага, наполнитель, керамика (AlN, Al2O3 и т. п.), карбид кремния, цитрат натрия (Na цитрат), цитрат калия (K цитрат), арамидное волокно, наноцеллюлоза, минеральная бумага, пергамин, одностенные углеродные нанотрубки (ОУНТ), на обычную обертку или гетеротипную бумагу. Обычная обертка представляет собой обертку, используемую на широко известных сигаретах, и представляет собой пористую обертку, изготовленную из проверенного материала, отличающегося технологичностью производства и теплопроводностью, превышающей определенное значение по результатам испытания на отливке вручную.

[94] Кроме того, в некоторых вариантах осуществления настоящего изобретения конечная обертка 240a может быть изготовлена путем нанесения на бумагу на основе MFW по меньшей мере, одного из следующих материалов: наполнитель, керамика, карбид кремния, цитрат натрия, цитрат калия, арамидное волокно, наноцеллюлоза и ОУНТ, выбранных из различных материалов, наносимых на обертку 240c табачного стержня.

[95] Нагреватель 130, входящий в состав устройства 10 для генерирования аэрозоля с внешним нагревом, раскрытого со ссылкой на ФИГ. 1 и 2, который представляет собой объект, управляемый контроллером 110, нагревает вещество для генерирования аэрозоля, содержащееся в табачном стержне 210, в целях генерирования аэрозоля, причем в это время тепловая энергия, передаваемая табачному стержню 210, содержит 75 % лучистого тепла, 15 % конвекционного тепла и 10 % кондуктивного тепла. В одном из вариантов осуществления изобретения соотношение лучистого, конвекционного и кондуктивного тепла, составляющих тепловую энергию, передаваемую табачному стержню 210, может изменяться.

[96] Согласно некоторым вариантам осуществления настоящего изобретения, вследствие того, что нагреватель 130 не может вступать в непосредственный контакт с веществом для генерирования аэрозоля в целях передачи тепловой энергии, и для преодоления раскрытого выше недостатка, связанного с недостаточно быстрым генерированием аэрозоля, обертка 240c табачного стержня и конечная обертка 240a покрыты повышающим теплопроводность материалом, что способствует эффективной передаче тепловой энергии веществу для генерирования аэрозоля в табачном стержне 210, что в свою очередь позволяет передавать пользователю достаточное количество аэрозоля даже во время первой затяжки до того, как нагреватель 130 будет достаточно нагрет.

[97] В одном из вариантов осуществления изобретения только обертка 240c табачного стержня или конечная обертка 240a может быть покрыта повышающим теплопроводность материалом, и в дополнение к вышеприведенным примерам варианты осуществления настоящего изобретения могут быть реализованы таким образом, чтобы органический металл, неорганический металл, волокно или полимерный материал, обладающий предварительно заданной теплопроводностью, был нанесен на обертку 240c табачного стержня или конечную обертку 240a.

[98] На ФИГ. 6 схематично изображен пример сигареты с двойной средой, используемой в устройстве согласно ФИГ. 3.

[99] Термин «сигарета с двойной средой» на ФИГ. 6 используют не только для отличия от сигареты, раскрытой со ссылкой на ФИГ. 4 и 5, но и для упрощения описания вариантов осуществления настоящего изобретения, и в одном из вариантов осуществления изобретения может называться обычной сигаретой.

[100] Как показано на ФИГ. 6, сигарета 300 с двойной средой имеет форму, в которой часть 310 с веществом для генерирования аэрозоля, часть 320 со средой, охлаждающая часть 330 и фильтрующая часть 340 обернуты конечной оберткой 350. На ФИГ. 6 отдельные обертки, соответственно, окружают часть 310 с веществом для генерирования аэрозоля, часть 320 со средой и фильтрующую часть 340, и конечная обертка 350 представляет собой обертку, обертывающую совместно часть 310 с веществом для генерирования аэрозоля, часть 320 со средой и фильтрующую часть 340, каждая из которых окружена отдельной оберткой.

[101] Часть 310 с веществом для генерирования аэрозоля представляет собой часть, сформированную в предварительно заданной форме путем введения увлажнителя в бумагу на основе целлюлозы. Увлажнитель (вещество), входящий в состав части 310 с веществом для генерирования аэрозоля, представляет собой пропиленгликоль и глицерин. Увлажнитель, входящий в состав части 310 с веществом для генерирования аэрозоля, содержит пропиленгликоль и глицерин в определенном массовом отношении к массе бумаги-основы. Если сигарета 300 с двойной средой вставлена в устройство 10 для генерирования аэрозоля, изображенное на ФИГ. 3, когда часть 310 с веществом для генерирования аэрозоля нагрета до температуры выше определенного уровня с помощью нагревателя 130, часть 310 с веществом для генерирования аэрозоля генерирует пары увлажнителя.

[102] Часть 320 со средой содержит лист и/или пряди и/или трубочный табак, сформированный из крошечных кусочков, вырезанных из табачного листа, и представляет собой часть, генерирующую никотин для передачи пользователю ощущений от курения. Даже когда сигарета 300 с двойной средой вставлена в устройство 10 для генерирования аэрозоля, изображенное на ФИГ. 3, часть 320 со средой не нагревается непосредственно нагревателем 130, но может нагреваться опосредованно путем кондукции, конвекции и излучения от обертки части со средой (или конечной обертки 350), обертывающей нагретую часть 310 с веществом для генерирования аэрозоля и часть 320 со средой. В вариантах осуществления настоящего изобретения температуру части 320 со средой опосредованно повышают с учетом того, что температура, которой должна достигать среда, содержащаяся в части 320 со средой, ниже температуры, которой должны достигать увлажнители, содержащиеся в части 310 с веществом для генерирования аэрозоля, после нагрева части 310 с веществом для генерирования аэрозоля нагревателем 130 с внешним нагревом. Когда температура среды, содержащейся в части 320 со средой, повышается до температуры, превышающей определенный уровень, часть 320 со средой генерирует пары никотина.

[103] В одном из вариантов осуществления изобретения, когда сигарета 300 с двойной средой вставлена в устройство 10 для генерирования аэрозоля, изображенное на ФИГ. 3, часть 320 со средой может нагреваться нагревателем 130 в направлении к нагревателю 130.

[104] Охлаждающая часть 330 изготовлена в виде трубчатого фильтра, содержащего пластификатор определенной плотности, причем пары увлажнителя и никотина, генерируемые частью 310 с веществом для генерирования аэрозоля и частью 320 со средой, смешивают, преобразуют в аэрозоль и охлаждают при прохождении через охлаждающую часть 330, и в отличие от части 310 с веществом для генерирования аэрозоля, части 320 со средой и фильтрующей части 340, охлаждающая часть 330 не завернута в отдельную обертку.

[105] Фильтрующая часть 340 может представлять собой фильтр из ацетата целлюлозы, причем форма фильтрующей части 340 может быть любой. Фильтрующая часть 340 может иметь форму цилиндра или полой трубки. Если фильтрующая часть 340 содержит несколько сегментов, по меньшей мере один из нескольких сегментов может иметь отличающуюся форму. Фильтрующая часть 340 может быть изготовлена с возможностью генерирования вкусов и ароматов. Например, вкусо-ароматизирующая жидкость может быть введена в фильтрующую часть 340, или же дополнительное волокно, покрытое вкусо-ароматизирующей жидкостью, может быть вставлено в фильтрующую часть 340.

[106] Кроме того, фильтрующая часть 340 может содержать, по меньшей мере, одну капсулу. В этом случае капсула может генерировать вкусы и ароматы. Например, капсула может иметь структуру, в которой жидкость, содержащая ароматизирующий материал, обернута пленкой, и может иметь форму сферы или цилиндра, или другую форму.

[107] Конечная обертка 350 представляет собой покрытие, обертывающее совместно часть 310 с веществом для генерирования аэрозоля, часть 320 со средой и фильтрующую часть 340, каждая из которых окружена отдельной оберткой, причем конечная обертка 350 может содержать тот же материал, что и раскрытая ниже обертка части со средой.

[108] На ФИГ. 7 в аксонометрии изображен пример устройства для генерирования аэрозоля согласно настоящему изобретению.

[109] Как показано на ФИГ. 7, устройство 10 для генерирования аэрозоля согласно одному из вариантов осуществления настоящего изобретения содержит контроллер 110, аккумулятор 120, нагреватель 130 и сигарету 300 с двойной средой. Для удобства описания на ФИГ. 7 изображены только некоторые компоненты устройства 10 для генерирования аэрозоля, то есть даже в случае добавления других компонентов при условии включения раскрытых выше компонентов специалистам в данной области техники будет очевидно, что настоящее описание изобретения не выходит за защищаемый объем настоящего изобретения.

[110] Кроме того, внутренняя структура устройства 10 для генерирования аэрозоля не ограничена структурой, показанной на ФИГ. 7, и в одном из вариантов осуществления изобретения расположение контроллера 110, аккумулятора 120, нагревателя 130 и сигареты 300 с двойной средой может быть изменено. Каждый из компонентов на ФИГ. 7 уже раскрыт со ссылкой на ФИГ. 1-3, поэтому их описание может быть опущено.

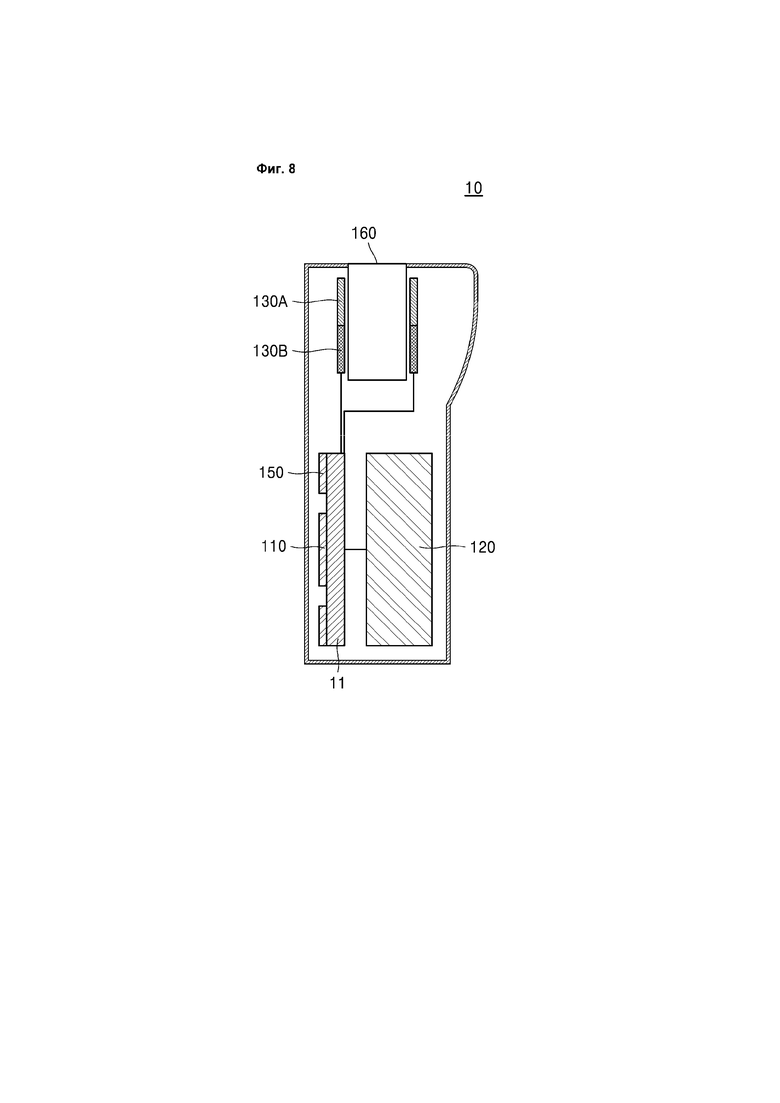

[111] На ФИГ. 8 изображен вид сбоку устройства для генерирования аэрозоля согласно ФИГ. 7.

[112] Как показано на ФИГ. 8, устройство 10 для генерирования аэрозоля согласно одному из вариантов осуществления настоящего изобретения содержит печатную плату (PCB) 11, контроллер 110, аккумулятор 120, первый нагреватель 130A, второй нагреватель 130B, дисплей 150, и пространство 160 для введения сигареты. Ниже повторные описания компонентов, раскрытых со ссылкой на ФИГ. 1, будут опущены.

[113] Печатная плата 11 электронным образом интегрирует различные компоненты, собирающие информацию устройства 10 для генерирования аэрозоля при обмене данными с контроллером 110, и контроллер 110 и дисплей 150 стационарно установлены на поверхности печатной платы 11, которая соединена с аккумулятором 120 для подачи питания на элементы, соединенные с печатной платой 11.

[114] Первый нагреватель 130A и второй нагреватель 130B нагревают две части со средой в сигарете 300 с двойной средой, вставленной в пространство 160 для введения сигареты в устройстве 10 дл я генерирования аэрозоля согласно ФИГ. 8, до различных температур. Первый нагреватель 130A и второй нагреватель 130B могут содержать различные материалы, или первый нагреватель 130A и второй нагреватель 130B содержат один и тот же материал, при этом первый нагреватель 130A и второй нагреватель 130B могут нагревать две части со средой в сигарете 300 с двойной средой до различных температур путем получения различных управляющих сигналов от контроллера 110.

[115] Дисплей 150, представляющий собой устройство, управляющее выводом информации для пользователя, генерируемой устройством 10 для генерирования аэрозоля, в виде визуальной информации, управляет выводом информации на жидкокристаллическую панель (или светодиодную панель), расположенную на передней поверхности устройства 10 для генерирования аэрозоля, на основании информации, полученной от контроллера 110.

[116] Пространство 160 для введения сигареты представляет собой пространство, вогнутое на определенную глубину в направлении внутренней части устройства 10 для генерирования аэрозоля таким образом, чтобы в него можно было вставить сигарету 200 или сигарету 300 с двойной средой. Пространство 160 для введения сигареты имеет цилиндрическую форму, что позволяет стабильно устанавливать в нем сигарету 200 в форме стика или сигарету 300 с двойной средой, и высота (глубина) пространства 160 для введения сигареты может зависеть от длины области, содержащей материал для генерирования аэрозоля в сигарете 200 или сигарете 300 с двойной средой.

[117] Например, когда сигарета 300 с двойной средой, раскрытая со ссылкой на ФИГ. 6, вставлена в пространство 160 для введения сигареты, высота пространства 160 для введения сигареты может быть равна сумме длин части 310 с веществом для генерирования аэрозоля и части 320 со средой. Когда сигарета 200 или сигарета 300 с двойной средой вставлена в пространство 160 для введения сигареты, при нагреве первого нагревателя 130A и второго нагревателя 130B, расположенных рядом с пространством 160 для введения сигареты, могут быть сгенерированы аэрозоли.

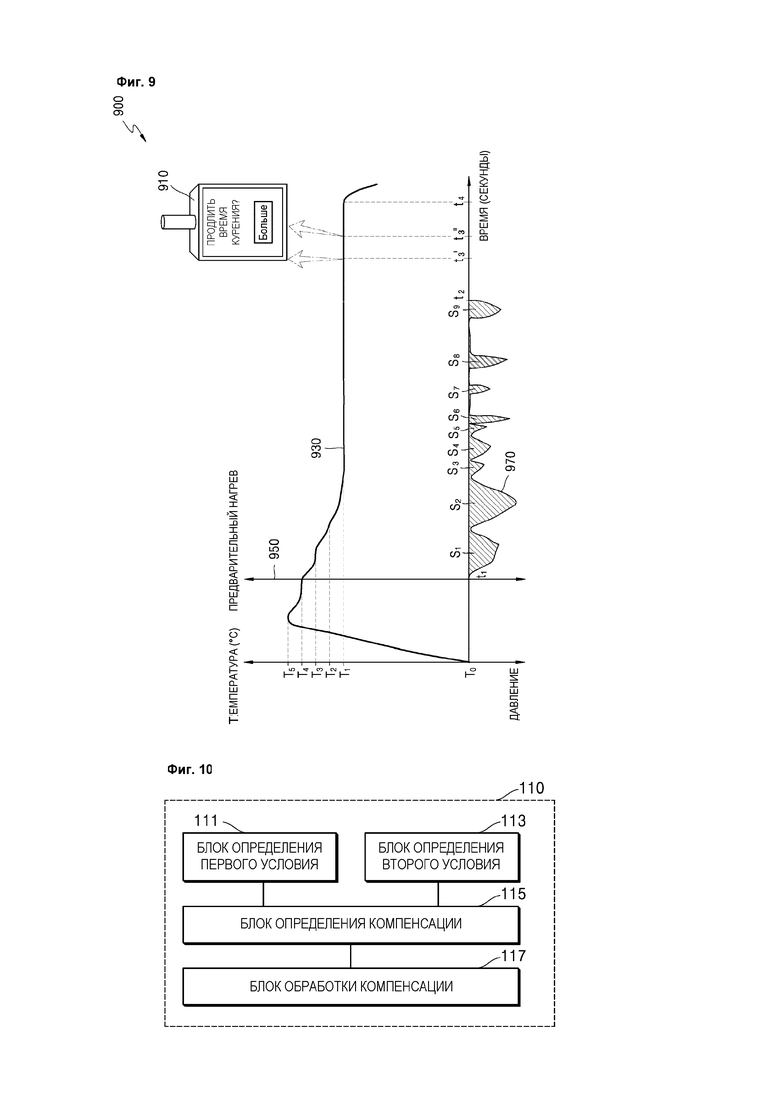

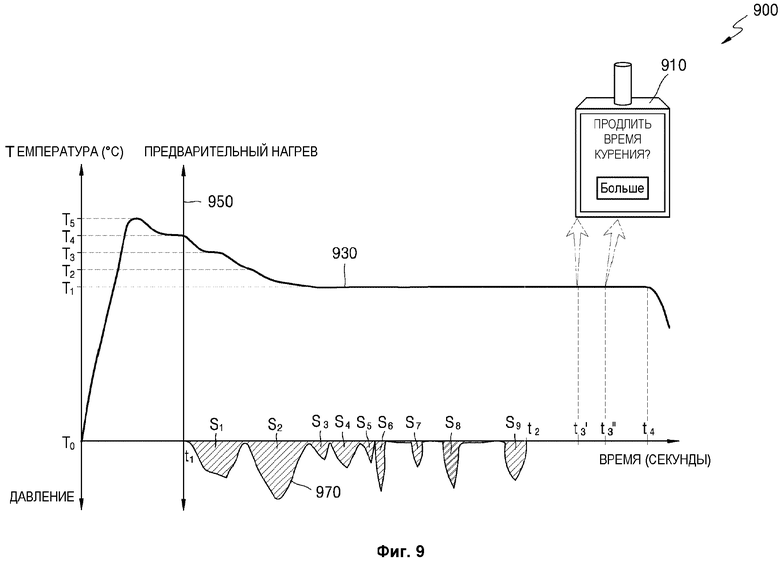

[118] На ФИГ. 9 изображен график изменения температуры и объема вдыханий в зависимости от изменения времени, иллюстрирующий один из вариантов осуществления настоящего изобретения.

[119] Как показано на ФИГ. 9, общий график 900, изображенный на ФИГ. 9, содержит блок 910 вывода устройства для генерирования аэрозоля, кривую 930 изменения температуры нагревателя, точку 950 предварительного нагрева и кривую 970 изменения давления.

[120] Во-первых, блок 910 вывода устройства для генерирования аэрозоля представляет собой устройство отображения, в частности, жидкокристаллическую панель (светодиодную панель), расположенную на одной боковой поверхности устройства для генерирования аэрозоля, и может визуально предоставлять пользователю различную информацию путем получения управляющего сигнала от контроллера (процессора), входящего в состав устройства для генерирования аэрозоля. В частности, в вариантах осуществления настоящего изобретения, когда момент t₃' времени или момент t₃'' времени наступает по истечении определенного времени с момента завершения предварительного нагрева нагревателя, блок 910 вывода устройства для генерирования аэрозоля визуально выводит пользователю уведомляющее сообщение о том, следует ли продлить время курения.

[121] После ознакомления с уведомляющим сообщением, отображаемым блоком 910 вывода, пользователь может подать определенную команду в устройство для генерирования аэрозоля, чтобы увеличить время курения. Кроме того, после ознакомления с уведомляющим сообщением, отображаемым блоком 910 вывода, пользователь может не подавать никаких команд в устройство для генерирования аэрозоля, чтобы не увеличивать время курения. Время курения и продление времени курения будут раскрыты ниже вместе с раскрытием кривой 970 изменения давления.

[122] Кривая 930 изменения температуры нагревателя на ФИГ. 9 представляет собой график, отражающий профиль температуры нагревателя в зависимости от времени, сохраненный в контроллере устройства для генерирования аэрозоля. В частности, нагреватель устройства для генерирования аэрозоля начинает получать питание в соответствии с управляющим сигналом контроллера, достигает максимальной температуры T₅ после достижения температур T₁-T₄ от начальной температуры T₀, после чего им управляют таким образом, чтобы обеспечить возможность генерирования аэрозоля сигаретой, когда ее температура снижается до определенного уровня. В данном случае начальная температура T₀ означает не 0 градусов Цельсия, а температуру нагревателя при комнатной температуре перед началом работы устройства для генерирования аэрозоля, и температура T₁-T₅ может составлять 210 градусов Цельсия, 215 градусов Цельсия, 225 градусов Цельсия, 245 градусов Цельсия и 265 градусов Цельсия соответственно. Специалистам в данной области техники должно быть понятно, что значения температуры нагревателя могут зависеть от вариантов осуществления изобретения и характеристик устройства для генерирования аэрозоля, версии микрокода, характеристик среды используемой сигареты.

[123] В соответствии с кривой 930 изменения температуры нагревателя на ФИГ. 9 температура нагревателя начинается с начальной температуры T₀ и увеличивается до максимальной температуры T₅, после чего предварительный нагрев завершают, при этом температуру нагревателя уменьшают до температуры T₄, после чего пользователь может использовать устройство для генерирования аэрозоля. Затем, после снижения температуры нагревателя до температуры T₁, нагревателем управляют таким образом, чтобы обеспечить стабильное генерирование аэрозоля, пока контроллер устройства для генерирования аэрозоля поддерживает температуру. Кривая 930 изменения температуры нагревателя на ФИГ. 9 изображена для условий, в которых температуру T₁, позволяющую стабильно генерировать аэрозоль, поддерживают без изменений, но, по существу, при каждой затяжке пользователя температура нагревателя временно снижается, и контроллер может использовать пропорционально-интегрально-дифференциальное (ПИД) регулирование для постоянной компенсации снижения температуры нагревателя.

[124] Точка 950 предварительного нагрева на ФИГ. 9 представляет собой точку, обозначающую нагрев нагревателя устройства для генерирования аэрозоля до температуры, достаточной для нагрева сигареты. Температура точки 950 предварительного нагрева на ФИГ. 9 показана как точка, в которой стабильно поддерживают температуру T₄, однако в одном из вариантов осуществления изобретения температура точки 950 предварительного нагрева может представлять собой другую температуру, выбранную из температур T₁-T₃.

[125] Кривая 970 изменения давления на ФИГ. 9 схематично показывает давление, ощущаемое пользователем при использовании устройства для генерирования аэрозоля с течением времени. Области между кривой 970 изменения давления и осью времени относятся к общему количеству воздуха или аэрозолей, вдыхаемых пользователем в результате выполняемого пользователем вдыхания. Например, область S₁ на ФИГ. 9 относится к количеству аэрозоля, предоставленному пользователю, по существу, посредством первой затяжки пользователя в момент завершения предварительного нагрева нагревателя.

[126] Кроме того, единица давления на вертикальной оси на ФИГ. 9 может представлять собой одну из различных единиц измерения давления и не ограничивается какой-либо определенной единицей. В частности, кривая 970 изменения давления на ФИГ. 9 инвертирована по оси x (ось времени), чтобы ее можно было наглядно отразить на одном чертеже вместе с кривой 930 изменения температуры.

[127] Кроме того, интерпретация кривой 970 изменения давления на ФИГ. 9 в целом показывает, что до момента t₂ времени выполнено девять затяжек пользователя, и количества аэрозоля, вдыхаемого пользователем посредством соответствующих затяжек, отличаются друг от друга. Общая сумма площадей S₁-S₉ на ФИГ. 9 может называться суммарным объемом вдыханий, и суммарный объем вдыханий может служить основным параметром для определения необходимости компенсации затяжки.

[128] Один из вариантов осуществления настоящего изобретения раскрыт со ссылкой на ФИГ. 9 следующим образом.

[129] Устройство для генерирования аэрозоля согласно одному из вариантов осуществления настоящего изобретения предварительно нагревает нагреватель в ответ на нажатие пользователем кнопки питания, и пользователь начинает использовать устройство для генерирования аэрозоля, в котором завершен предварительный нагрев, с момента t₁ времени. Например, предполагается, что контроллер автоматически завершает режим курения устройства для генерирования аэрозоля согласно одному из вариантов осуществления настоящего изобретения после совершения 14 затяжек или по истечении 4 минут 30 секунд сохранения нагрева (длительность периода между моментом t₁ времени и моментом t₄ времени).

[130] Пользователь совершает девять затяжек через устройство для генерирования аэрозоля и прекращает затяжку в момент t₂ времени, и контроллер вычисляет суммарный объем вдыханий пользователя, анализируя кривую 970 изменения давления. Если будет обнаружено, что суммарный объем вдыханий не достигает предварительно заданного стандартного объема вдыханий, контроллер рассчитывает величину компенсации затяжки. После того, как контроллер вычислил величину компенсации затяжки, контроллер осуществляет управление таким образом, чтобы уведомляющее сообщение о том, следует ли продлить время курения, было выведено блоком 910 вывода в устройстве для генерирования аэрозоля в момент t₃' времени или в момент t₃'' времени.

[131] В данном случае момент t₃' времени может представлять собой момент завершения одиннадцатой затяжки, и до автоматического прекращения режима курения остается только три затяжки, и момент t₃'' может соответствовать моменту времени, в который до автоматического завершения режима курения остается 30 секунд. Кроме того, раскрытые выше значения могут зависеть от конфигурации устройства для генерирования аэрозоля, версии микрокода, профиля температуры и т.д.

[132] Если пользователь ознакомился с уведомляющим сообщением, выведенным блоком 910 вывода, и увеличил время курения, состояние нагрева нагревателя не прекращается в момент t₄ времени, в который в ином случае контроллер может инициировать начальное автоматическое прекращение режима курения, и время курения увеличивается на величину компенсации затяжки. Например, если величина компенсации затяжки составляет две затяжки, и время, необходимое для одной затяжки, установлено равным 15 секундам, время продления составит 30 секунд, и режим курения устройства для генерирования аэрозоля будет автоматически завершен контроллером после распознавания дополнительного выполнения двух затяжек.

[133] Хотя для удобства описания на ФИГ. 9 момент t₂ времени показан как момент выполнения девятой затяжки, момент t₂ времени относится только к моменту времени, в который контроллер вычисляет суммарный объем вдыханий для принятия решения о выводе уведомляющего сообщения блоком 910 вывода, и не относится к моменту времени, в который выполняют последнюю затяжку. Например, даже если будет выполнено три затяжки на ФИГ. 9, момент времени, в который контроллер вычисляет суммарный объем вдыханий, представляет собой не момент прекращения третьей затяжки, а момент t₂ времени. Например, момент t₂ времени может представлять собой предварительно заданный момент времени за 1 минуту 45 секунд до момента t₄ времени, представляющего собой предварительно заданный момент времени автоматического прекращения работы (по истечении 4 минут 30 секунд), и в одном из вариантов осуществления изобретения время между моментом t₂ времени и моментом t₄ времени может быть больше или меньше 1 минуты 45 секунд.

[134] Если суммарный объем вдыханий превышает предварительно заданный стандартный объем вдыханий или немного меньше стандартного объема вдыханий, контроллер не рассчитывает величину компенсации затяжки, считая, что пользователь получил достаточные ощущения от курения при помощи устройства для генерирования аэрозоля. В данном случае отсутствие вычисления величины компенсации затяжки означает, что уведомляющее сообщение не выводится блоком 910 вывода в момент t₃' или t₃'' времени.

[135] Таким образом, устройство для генерирования аэрозоля (например, контроллер устройства для генерирования аэрозоля) согласно одному из вариантов осуществления настоящего изобретения может определять, вдыхает ли пользователь достаточное количество аэрозоля посредством устройства для генерирования аэрозоля в первый момент времени (момент t₂ времени), и по результатам определения, если будет определена необходимость предоставления пользователю компенсации затяжки, выводить уведомляющее сообщение о компенсации затяжки во второй момент времени (момент t₃' времени или момент t₃'' времени) для предоставления компенсации затяжки пользователю, желающему получить компенсацию затяжки. В некоторых вариантах осуществления настоящего изобретения пользователь, которому предоставлена компенсация затяжки, может представлять собой пользователя, совершившего лишь несколько затяжек и прекратившего затяжки, или пользователя, не получившего достаточное количество аэрозолей вследствие затяжки со слабым вдыханием даже при достаточном количестве затяжек.

[136] В раскрытом выше варианте осуществления изобретения 14 затяжек или 4 минуты 30 секунд, после которых режим курения устройства для генерирования аэрозоля будет автоматически завершен, приведены для примера, то есть работа устройства для генерирования аэрозоля согласно настоящему изобретению может быть завершена автоматически после совершения затяжек в количестве, меньшем или большем 14, или по истечении времени нагрева (длительность времени между t₁ и t₄), которое меньше или больше 4 минут 30 секунд.

[137] На ФИГ. 10 схематично изображен блок управления, входящий в состав устройства для генерирования аэрозоля.

[138] Как показано на ФИГ. 10, контроллер 110 согласно одному из вариантов осуществления настоящего изобретения содержит блок 111 определения первого условия, блок 113 определения второго условия, блок 115 определения компенсации и блок 117 обработки компенсации. Каждый модуль, входящий в состав контроллера 110, обозначен в соответствии со своими функциями для удобства описания, и, таким образом, в каждом варианте осуществления изобретения может обозначен иначе, чем на ФИГ. 10. Специалистам в данной области техники очевидно, что если модуль выполняет ту же функцию, что и соответствующий модуль, модуль и соответствующий модуль представляют собой один и тот же модуль, даже если их названия различаются. Дальнейшее описание приведено со ссылкой на ФИГ. 9.

[139] Контроллер 110 вычисляет суммарный объем вдыханий до первого момента времени на основании затяжки, распознанной датчиком распознавания затяжки, входящим в состав устройства для генерирования аэрозоля, и во второй момент времени определяет, следует ли увеличить предварительно заданное время курения, на основании рассчитанного суммарного объема вдыханий. Со ссылкой на ФИГ. 9 уже была раскрыта возможность определения необходимости продления предварительно заданного времени курения в соответствии с командой пользователя.

[140] Блок 111 определения первого условия отслеживает количество затяжек в устройстве для генерирования аэрозоля, определяет достижение определенного количества затяжек, меньшего количества затяжек, заданного для автоматического прекращения работы, и выводит уведомляющее сообщение о том, следует ли продлить время курения, на блок 910 вывода. Например, блок 111 определения первого условия определяет достижение момента t₂ времени, представляющего собой момент за 1 минуту и 45 секунд до момента t₄ времени на ФИГ. 9, и на основании суммарного объема вдыханий, определяемого до настоящего момента как недостаточное (например, меньше предварительно заданного объема) инициирует вывод уведомляющего сообщения на блок 910 вывода в момент t₃' времени, в который количество затяжек достигает 11. При этом блок 111 определения первого условия может служить счетчиком затяжек до момента t₃' времени и получать информацию о суммарном объеме вдыханий от блока 115 определения компенсации.

[141] Блок 113 определения второго условия отслеживает время работы устройства для генерирования аэрозоля, определяет достижение момента времени, соответствующего определенному времени перед автоматическим прекращением использования, и выводит уведомляющее сообщение о том, следует ли продлить время курения, на блок 910 вывода. Например, блок 113 определения второго условия определяет достижение момента t₂ времени, представляющего собой момент времени за 1 минуту и 45 секунд до t₄ на ФИГ. 9, и на основании суммарного объема вдыханий, определяемого до настоящего момента как недостаточное (например, меньше предварительно заданного объема), инициирует вывод уведомляющего сообщения на блок 910 вывода в момент t₃'' времени, то есть момент времени за 30 секунд до момента прекращения режима курения. В этом случае блок 113 определения второго условия может отслеживать время до момента t3'' времени и получать информацию о суммарном объеме вдыханий от блока 115 определения компенсации. В одном из вариантов осуществления изобретения момент t₃'' времени, в который уведомляющее сообщение выводят на блок 910 вывода, может представлять собой момент времени за 20-40 секунд до момента прекращения режима курения.

[142] В одном из вариантов осуществления изобретения блок 113 определения второго условия может определять, достигнут ли момент времени, в который истекло определенное время с момента начала первой затяжки, при отслеживании времени работы устройства для генерирования аэрозоля. Например, блок 113 определения второго условия может определить достижение момента t₂ времени, представляющего собой момент времени через 2 минуты 45 секунд после момента t₁ времени на ФИГ. 9, и на основании суммарного объема вдыханий, определяемого до настоящего момента как недостаточное (например, меньше предварительно заданного объема) инициировать вывод уведомляющего сообщения на блок 910 вывода в момент t₃'' времени. Согласно одному из вариантов осуществления изобретения момент t₂ времени, определенный блоком 113 определения второго условия, может представлять собой момент времени до или после момента времени через 2 минуты 45 секунд после момента t₁ времени.

[143] Блок 115 определения компенсации вычисляет суммарный объем вдыханий пользователя, сравнивает суммарный объем вдыханий с предварительно заданным стандартным объемом вдыханий и определяет необходимость продления времени курения. Как было указано в соответствии с ФИГ. 9, даже если количество затяжек достигает 11 или до завершения режима курения остается 30 секунд, когда пользователю было предоставлено достаточное количество аэрозоля, необходимость в продлении времени курения отсутствует, поэтому направляющее сообщение о том, следует ли продлить время курения, не выводят на блок 910 вывода. Продление времени курения, определенное блоком 115 определения компенсации, будет подробно раскрыто со ссылкой на ФИГ. 13-16.

[144] Блок 117 обработки компенсации представляет собой модуль, выполненный с возможностью добавления дополнительного времени курения или дополнительного количества затяжек к условию завершения существующего времени курения, если блок 115 определения компенсации определяет продление времени курения (компенсацию затяжки). Если блок 115 определения компенсации определяет продление времени курения, блок 117 обработки компенсации может дополнительно содержать алгоритм расчета дополнительного времени или дополнительного количества затяжек на основании разности между рассчитанным суммарным объемом вдыханий и предварительно заданным стандартным объемом вдыханий. Например, если суммарный объем вдыханий составляет 1000, предварительно заданный стандартный объем вдыханий составляет 1600, нормальный объем вдыхания на затяжку составляет 200, и расчетное время, необходимое для одной затяжки, составляет 15 секунд, блок 117 обработки компенсации может добавить три затяжки и увеличить время прекращения использования на 45 секунд с помощью встроенного алгоритма.

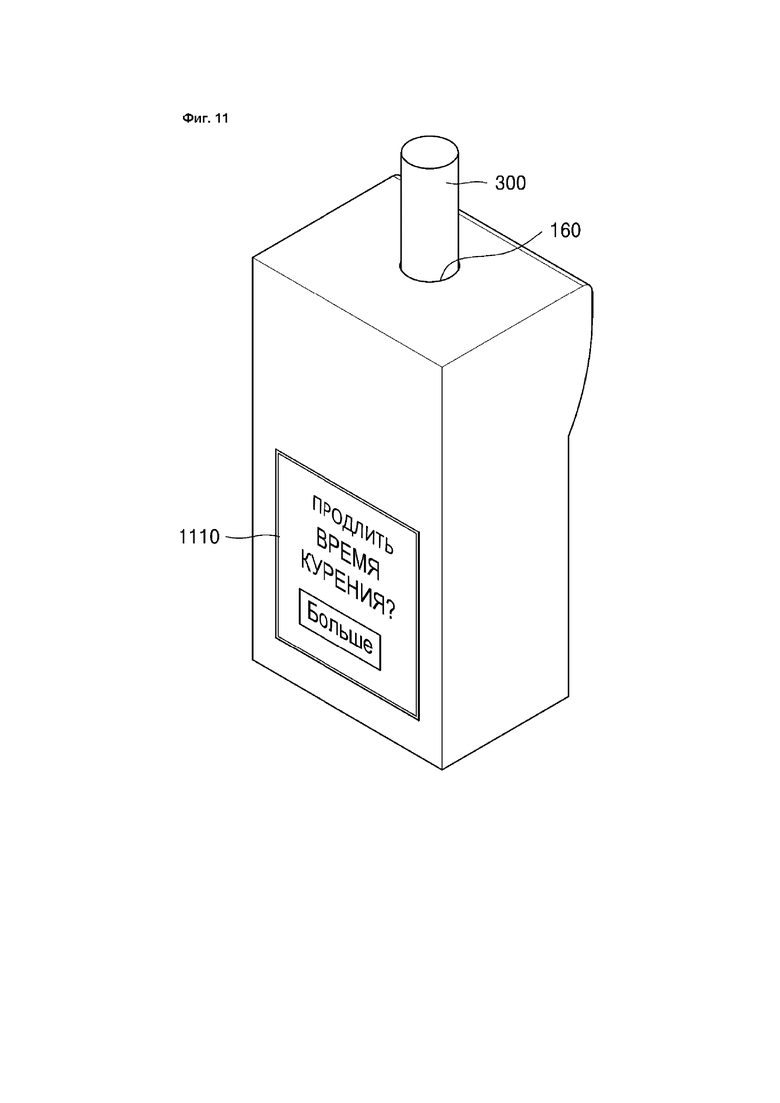

[145] На ФИГ. 11 схематично изображен пример вывода направляющего сообщения посредством блока вывода.

[146] Как показано на ФИГ. 11, направляющее сообщение с запросом о том, следует ли продлить время курения выводят на блок 1110 вывода устройства для генерирования аэрозоля согласно ФИГ. 11, и пользователь может ознакомиться с направляющим сообщением и подать соответствующую команду для продления времени курения.

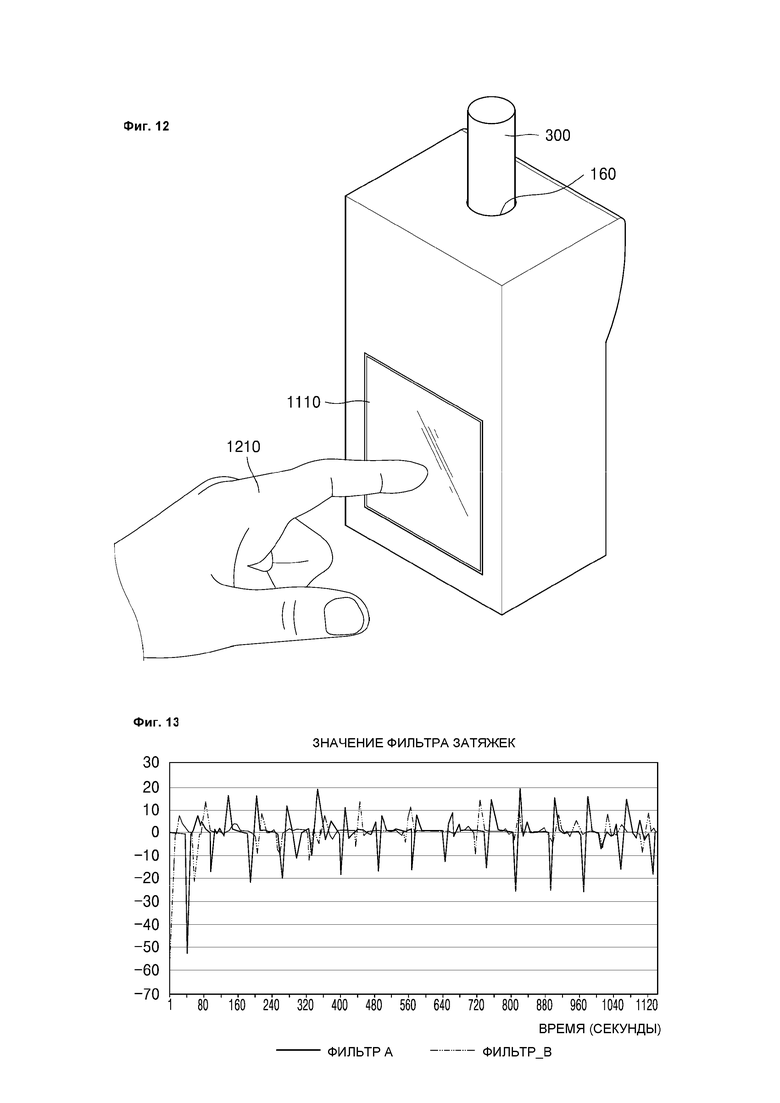

[147] На ФИГ. 12 схематично изображена подача пользователем команды на блок вывода.

[148] Как показано на ФИГ. 12, пользователь может ознакомиться с направляющим сообщением посредством блока 1110 вывода и подать команду в течение определенного времени для продления времени курения. Например, пользователь может подать команду 1210 на часть, обозначенную как «больше» на ФИГ. 11, чтобы увеличить время курения.

[149] Если пользователь не подает команду на продление времени курения в течение определенного времени, пользователю предоставляют только исходно заданное время курения и максимальное количество затяжек, и режим курения устройства для генерирования аэрозоля прекращают.

[150] На ФИГ. 13 схематично изображен график значения фильтра затяжек.

[151] В частности, на ФИГ. 13 показан результат фильтрации значения, определенного датчиком распознавания затяжки в устройстве для генерирования аэрозоля, и на графике ФИГ. 13 по оси x отложено время, а по оси y - значение результата фильтрации. На ФИГ. 13 изображен график, иллюстрирующий результаты фильтрации затяжек, причем предполагается, что время автоматического прекращения использования нагревателя не задано отдельно. Датчик распознавания затяжки, который может быть использован в устройстве для генерирования аэрозоля согласно некоторым вариантам осуществления настоящего изобретения, может представлять собой не только датчик давления, но и датчик температуры, то есть единица значения фильтра затяжек не ограничивается определенной единицей физической величины.

[152] Сплошная линия обозначает значение результата, найденное фильтром A. Как показано на ФИГ. 13, значение фильтра затяжек для фильтра A изменяется от минимального 53 до максимального 20, и на графике присутствуют как положительные, так и отрицательные значения, отражая вдох и выдох пользователя.

[153] Пунктирная линия обозначает значение результата, найденное фильтром В. Как показано на ФИГ. 13, значение фильтра затяжек для фильтра В изменяется от минимального -55 до максимального 15, и, подобно результату фильтра A, на графике присутствуют как положительные, так и отрицательные значения.

[154] Два результата, показанных на ФИГ. 13, не указывают на то, что устройство для генерирования аэрозоля содержит два датчика распознавания затяжки, но указывают на то, что когда два разных пользователя применяют различные паттерны затяжки, результаты распознавания затяжек будут различаться, как показано на ФИГ. 13. Как показано на ФИГ. 13, в целом, можно считать, что пользователь, использующий фильтр A, выполнял затяжки с аналогичной интенсивностью чаще, чем пользователь, использующий фильтр B.

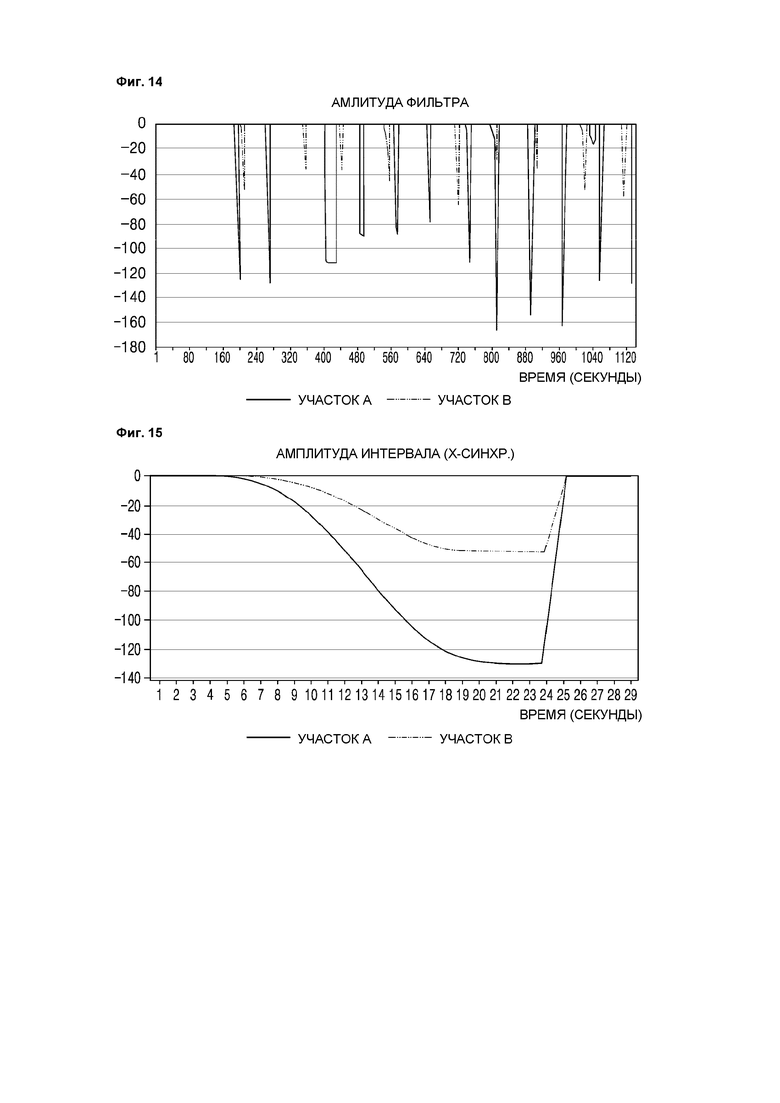

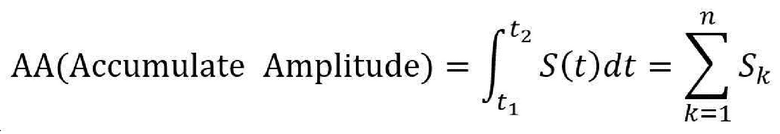

[155] На ФИГ. 14 изображен график амплитудного анализа значения фильтра затяжек согласно ФИГ. 13.

[156] На ФИГ. 14 показан результат обработки амплитуды значений фильтра затяжек, раскрытых со ссылкой на ФИГ. 13, согласно предварительно заданному алгоритму, и видно, что, поскольку используется абсолютное значение, в отличие от ФИГ. 13, на графике не присутствуют одновременно положительные и отрицательные значения, и существует только одна сторона (отрицательное значение).

[157] На ФИГ. 14 изображен другой пример кривой изменения давления, раскрытый со ссылкой на ФИГ. 9, и согласно ФИГ. 14, как раскрыто со ссылкой на ФИГ. 9, можно видеть, что область объема вдыхания на одну затяжку и суммарный объем вдыханий можно рассчитать на основании кривой изменения давления.

[158] На ФИГ. 14 изображен график амплитуды, построенный на основании ФИГ. 13, и видно, что площадь, соответствующая объему вдыханий пользователя на одну затяжку относительно фильтра A, больше площади, соответствующей объему вдыханий пользователя на одну затяжку относительно фильтра B. Иными словами, на графике на ФИГ. 14 схематично показано, что затяжки пользователя согласно фильтру A были эффективнее, чем затяжки пользователя согласно фильтру B.

[159] На ФИГ. 15 схематично изображен график интервального анализа значения фильтра затяжек согласно ФИГ. 13.

[160] На ФИГ. 15 показан результат обработки интервала значений фильтра затяжек, раскрытых со ссылкой на ФИГ. 13 в соответствии с предварительно заданным алгоритмом контроллера. В случае уменьшения интервала между затяжками определяют регулярность затяжек, то есть увеличение значения амплитуды интервала согласно ФИГ. 15, и наоборот, прекращение затяжки на раннем этапе говорит о снижении значения амплитуды интервала на ФИГ. 15.

[161] На ФИГ. 16 схематично изображен график суммарного объема вдыханий, определенного контроллером.

[162] Суммарный объем вдыханий согласно ФИГ. 16 представляет собой сумму объемов вдыханий в соответствии с суммарной затяжкой пользователя, поэтому сумма увеличивается со временем, и суммарный объем вдыханий имеет такую же тенденцию изменения в результате суммирования площадей на одну затяжку, раскрытого со ссылкой на ФИГ. 14.

[163] [Математическая формула 1]

[164]

[165] Математическая формула 1 служит примером формулы суммарного объема вдыханий, рассчитанного контроллером.

[166] В математической формуле 1 AA означает суммарный объем вдыханий, t₁ - момент времени, в который пользователь впервые начинает затяжку, t₂ - момент времени, в который контроллер определяет, следует ли увеличивать время курения, S(t) - функцию кривой 970 изменения давления, а S_k - объем вдыхания на k-ю затяжку. То есть математическая формула 1 математически показывает, что суммарный объем вдыханий можно рассчитать путем интегрирования объема вдыханий, распознанного для каждой затяжки до первого момента времени.

[167] В одном из вариантов осуществления изобретения суммарный объем вдыханий может дополнительно включать результат анализа амплитуды интервала, раскрытого со ссылкой на ФИГ. 15.

[168] [Математическая формула 2]

[169]

[170] Математическая формула 2 служит другим примером уравнения для суммарного объема вдыханий, рассчитанного контроллером. I в математической формуле 2 относится к значению амплитуды интервала, раскрытому со ссылкой на ФИГ. 15. Контроллер может вычислять суммарный объем вдыханий, как показано на ФИГ. 16, используя математическую формулу 1 или 2, и может определять дополнительное время или дополнительное количество затяжек, добавляемых к условию завершения времени курения, путем сравнения рассчитанного суммарного объема вдыханий с предварительно заданным стандартным объемом вдыханий.

[171] Например, контроллер может определить дополнительное время, добавляемое к условию завершения времени курения во второй момент времени, на основании разности между суммарным и предварительно заданным объемом вдыханий. Если пользователь не делает затяжки в течение определенного времени после восьми затяжек, и до завершения режима курения остается 30 секунд, контроллер может компенсировать это таким образом, чтобы пользователь мог выполнить дополнительную затяжку, добавляя дополнительное время к условию завершения предварительно заданного времени курения. В данном варианте осуществления изобретения пользователь может ознакомиться с выведенным направляющим сообщением и подать команду в ответ на нее, что даст ему возможность продолжать курение, пока не истечет все время, полученное путем добавления дополнительного времени к исходно остававшимся 30 секундам.

[172] В другом варианте осуществления изобретения контроллер может определять дополнительное количество затяжек, добавляемых к условию завершения времени курения во второй момент времени, на основании разности между суммарным объемом вдыханий и стандартным объемом вдыханий. В соответствии с профилем температуры, заданным в контроллере, предполагается, что максимальное количество затяжек (14) и время поддержания нагрева 4 минуты 30 секунд гарантированы, и пользователь быстро выполняет 10 затяжек таким образом, чтобы суммарный объем вдыханий, рассчитанное в момент t₂ времени, составляло 1400, а предварительно заданный стандартный объем вдыханий составлял 2000. Если предположить, что объем вдыханий на одну затяжку составляет 200, контроллер может добавить три дополнительные затяжки к условию завершения времени курения и одновременно добавить время для выполнения трех затяжек к условию завершения времени курения.

[173] [Математическая формула 3]

[174]

[175] Математическая формула 3 служит примером формулы, используемой контроллером для расчета дополнительного количества затяжек. В математической формуле 3 PN обозначает дополнительное количество затяжек, Quotient - функцию, принимающую два параметра в качестве независимых переменных и возвращающую частное, полученное делением первого параметра на второй параметр, Inhale_standard -предварительно заданное стандартный объем вдыханий, AA - суммарный объем вдыханий до момента t₂ времени, и Inhale_puff - предварительно заданный объем вдыханий на одну затяжку. В данном случае предварительно заданный стандартный объем вдыханий является уникальным значением в зависимости от момента t₂ времени, и если в контроллере установлен стандартный объем вдыханий на момент прекращения режима курения (момент t₄ времени), контроллер может дополнительно вычислять стандартный объем вдыханий в момент t₂ времени посредством пропорционального выражения, а также может рассчитывать PN, используя рассчитанное значение.

[176] В одном из вариантов осуществления изобретения, отличающемся от раскрытых выше примеров, контроллер может определять дополнительное время или дополнительное количество затяжек, добавляемых к условию завершения времени курения во второй момент времени, на основании разности между суммарным объемом вдыханий и стандартным объемом вдыханий, и в то же время учитывать предел среды сигареты.

[177] Например, если пользователь делает только три затяжки, суммарный объем вдыханий, рассчитанный в момент t₂ времени, представляющий собой момент определения компенсации затяжки, будет настолько мал, что контроллер может определить слишком большое дополнительное время или слишком много дополнительных затяжек в качестве величины компенсации. Независимо от вдыхания пользователя вещество для генерирования аэрозоля (среда), входящее в состав сигареты, нагревается нагревателем и постоянно расходуется, вследствие чего выгодно ограничивать величину компенсации затяжки определенным диапазоном. Контроллер может способствовать стабильному вдыханию пользователем аэрозоля определенного качества через сигарету, ссылаясь на данные о пределе среды в момент t₂ времени или предварительно задавая верхнее предельное значение дополнительного времени или дополнительного количества затяжек. Для реализации настоящего изобретения контроллер может дополнительно содержать данные о пределе среды в момент t₂ времени и верхнем предельном значении дополнительного времени или дополнительного количества затяжек.

[178] [Таблица 1]

Случай № Суммарный объем вдыханий Стандартный объем вдыханий Объем вдыханий на затяжку Предел среды или верхнее предельное значение Дополнительное количество затяжек 1 1400 2000 200 - 3 затяжки 2 1900 2000 200 - 0 затяжек 3 1200 2000 200 - 4 затяжки 4 600 2000 200 3 3 затяжки

[179] Таблица 1 представляет собой таблицу, в которой раскрытые выше варианты осуществления изобретения сведены в примерные значения.

[180] Согласно таблице 1, контроллер может предоставлять пользователю компенсацию затяжки, рассчитав дополнительное время или дополнительное количество затяжек с помощью математических формул 1-3. Также, согласно случаю № 4 в таблице 1, устройство для генерирования аэрозоля, согласно настоящему изобретению, может обеспечить соответствующую компенсацию затяжки с учетом предела среды сигареты.

[181] На ФИГ. 17 изображена блок-схема примера способа компенсации затяжки согласно одному из вариантов осуществления настоящего изобретения.

[182] Способ согласно ФИГ. 17 реализован посредством раскрытых выше устройств для генерирования аэрозоля и поэтому в дальнейшем будет раскрыт со ссылкой на описанные выше чертежи.

[183] Контроллер 110 суммирует в качестве характеристических данных затяжки пользователя до первого момента времени (S1710) и определяет выполнение условия для компенсации затяжки (S1730).

[184] Если условие для компенсации затяжки выполнено на этапе S1730, контроллер 110 компенсирует количество затяжек и/или время затяжки (S1750).

[185] Если условие для компенсации затяжки не выполнено на этапе S1730, контроллер 110 управляет температурой нагревателя в соответствии с предварительно заданным профилем температуры (S1770).

[186] На ФИГ. 18 изображена блок-схема другого примера способа компенсации затяжки согласно одному из вариантов осуществления настоящего изобретения.

[187] Способ согласно ФИГ. 18 реализован посредством раскрытых выше устройств для генерирования аэрозоля и поэтому в дальнейшем будет раскрыт со ссылкой на описанные выше чертежи; повторные описания будут опущены.

[188] Контроллер 110 суммирует в качестве характеристических данных затяжки пользователя до первого момента времени (S1810) и определяет выполнение условия для компенсации затяжки (S1820). Данные пользователя, собранные в качестве характеристических данных на этапе S1810, относятся к суммарному объему вдыханий.

[189] Если условие для компенсации затяжки выполнено на этапе S1820, контроллер 110 находится в режиме ожидания до достижения предварительно заданного оставшегося количества затяжек или второго момента времени (S1830).

[190] По достижении заданного количества затяжек или второго момента времени (S1840), контроллер 110 выводит пользователю направляющее сообщение с запросом о том, следует ли применить компенсацию затяжки посредством блока 910 вывода (S1850).

[191] Когда пользователь ознакомится с направляющим сообщением блока 910 вывода и дополнительно подаст команду (S1860), контроллер 110 компенсирует по меньшей мере количество затяжек или время затяжки (S1870). Если условие для компенсации затяжки не выполнено, предварительно заданное количество затяжек или второй момент времени не достигнуты, или дополнительные команды пользователя не обнаружены, контроллер 110 управляет температурой нагревателя в соответствии с предварительно заданным профилем температуры (S1880).

[192] Согласно некоторым вариантам осуществления настоящего изобретения, в случае невозможности стабильного использования устройства для генерирования аэрозоля пользователем пользователю может быть предоставлена соответствующая компенсация затяжки.

[193] Кроме того, согласно некоторым вариантам осуществления настоящего изобретения, даже если пользователь прекращает затяжку на определенный период времени, пользователь может получить максимальное количество дополнительных затяжек, не выбрасывая сигарету, что позволяет достичь экономии.

[194] Согласно вариантам осуществления настоящего изобретения «время курения» может относиться к режиму курения устройства для генерирования аэрозоля и условию прекращения режима курения. Например, режим курения может представлять собой состояние, в котором контроллер устройства для генерирования аэрозоля управляет другими компонентами (например, нагревателем) устройства для генерирования аэрозоля, обеспечивая возможность курения сигареты. В некоторых вариантах осуществления изобретения условие может предусматривать время или допустимое количество затяжек до прекращения режима курения. В некоторых вариантах осуществления изобретения условие можно изменять для продления времени курения.

[195] Один или несколько вариантов осуществления изобретения, раскрытых выше, могут быть реализованы в форме компьютерной программы, которая может быть выполнена на компьютере посредством различных компонентов, и компьютерная программа может быть записана на машиночитаемый носитель информации. При этом машиночитаемый носитель информации может представлять собой жесткий диск, магнитный носитель, например, дискету или магнитную ленту, оптический носитель, например, компакт-диск без возможности перезаписи (CD-ROM) или цифровой видеодиск (DVD), магнитооптический носитель (например, флоптический диск), а также аппаратное устройство, специально предназначенное для хранения и выполнения программных команд, например, ROM, оперативное запоминающее устройство (RAM) или флэш-память.

[196] Компьютерная программа может быть специально разработана и сконфигурирована для вариантов осуществления настоящего изобретения, или может быть понятна иным образом специалистам в области компьютерного программного обеспечения. Примеры компьютерных программ могут содержать не только машинный код, генерируемый компилятором, но также высокоуровневый код языка, выполняемый компьютером с использованием интерпретатора и т.п.

[197] Конкретные варианты осуществления изобретения, показанные и раскрытые в настоящем документе, предназначены для иллюстрации настоящего изобретения и никоим образом не ограничивают защищаемый объем настоящего изобретения. Для краткости изложения электроника, управляющие системы, разработка программного обеспечения и другие функциональные аспекты систем, применяемых в уровне техники, могут быть не раскрыты в деталях. Кроме того, соединительные линии или соединители, изображенные на различных представленных фигурах, предназначены для иллюстрации функциональных связей и/или физических или логических связей между различными элементами. Следует отметить, что в реальном устройстве может быть предусмотрено несколько альтернативных или дополнительных функциональных связей, физических или логических соединений. Кроме того, ни один из элементов или компонентов не является обязательным для настоящего изобретения на практике, если элемент, в частности, не обозначен как «обязательный» или «критический».

[198] Слова «какой-либо», «какая-либо», «какое-либо» и «данный», «данная», «данное» и аналогичные отсылки в контексте раскрытия настоящего изобретения (особенно в контексте приведенной ниже формулы изобретения) следует истолковывать как относящиеся как к единственной, так и множественной форме. Кроме того, перечисление диапазонов значений здесь служит только как сокращенный способ отсылки отдельно к каждой величине, входящей в диапазон, если не указано иное, и каждое отдельное значение включено в описание, как если бы оно было указано отдельно. Также этапы всех способов, раскрытых здесь, могут быть выполнены в любом подходящем порядке, если не указано иное или этому прямо не противоречит контекст. Варианты осуществления настоящего изобретения не ограничиваются описанным порядком выполнения этапов. Использование любого или всех примеров или вводных слов (например, «такой как») здесь предназначены только для лучшего раскрытия настоящего изобретения и не носят ограничительного характера для объема настоящего изобретения, если иное не указано в формуле изобретения. Специалистами в данной области техники может быть предусмотрено множество изменений и преобразований без отступления от сущности и объема настоящего изобретения.

Предложено устройство для генерирования аэрозоля, содержащее сигарету, включающую вещество для генерирования аэрозоля, датчик распознавания затяжки, выполненный с возможностью распознавания затяжки, и контроллер, выполненный с возможностью управления подачей питания на нагреватель, выполненный с возможностью нагрева сигареты, причем контроллер дополнительно выполнен с возможностью вычисления суммарного объема вдыханий до первого момента времени на основании затяжки, распознанной датчиком распознавания затяжки, и определения необходимости продления заданного времени курения на основании суммарного объема вдыханий, рассчитанного в первый момент времени. Технический результат - возможность предоставления пользователю достаточного предварительно заданного количества аэрозоля, но если пользователь в связи со своими личными обстоятельствами не может осуществлять курение в течение достаточного времени, пользователь может не в полной мере вдыхать аэрозоли, генерируемые устройством для генерирования аэрозоля, что приводит к неудовлетворительным ощущениям от курения. 2 н. и 13 з.п. ф-лы, 18 ил., 1 табл.

1. Устройство для генерирования аэрозоля, содержащее:

сигарету, содержащую вещество для генерирования аэрозоля;

датчик распознавания затяжки, выполненный с возможностью распознавания затяжки; и

контроллер, выполненный с возможностью управления подачей питания на нагреватель, выполненный с возможностью нагрева сигареты,

в котором контроллер дополнительно выполнен с возможностью вычисления суммарного объема вдыханий до первого момента времени на основании затяжки, распознанной датчиком распознавания затяжки, и определения того, следует ли продлить заданное время курения, на основании рассчитанного суммарного объема вдыханий,

в котором первый момент времени представляет собой момент времени, в который оставшееся количество затяжек равно предварительно заданному количеству или оставшееся время равно предварительно заданному времени после начала нагрева.

2. Устройство для генерирования аэрозоля по п. 1, в котором контроллер дополнительно выполнен с возможностью определения дополнительного времени, добавляемого ко времени курения, на основании разности между суммарным объемом вдыханий до первого момента времени и предварительно заданным опорным объемом вдыханий.

3. Устройство для генерирования аэрозоля по п. 1, в котором контроллер дополнительно выполнен с возможностью определения дополнительного количества затяжек, добавляемого ко времени курения, на основании разности между суммарным объемом вдыханий до первого момента времени и предварительно заданным опорным объемом вдыханий.

4. Устройство для генерирования аэрозоля по п. 1, в котором контроллер дополнительно выполнен с возможностью управления выводом направляющего сообщения о том, следует ли продлить время курения, посредством блока вывода во второй момент времени и определения того, следует ли продлить время курения, в соответствии с командой пользователя,

в котором второй момент времени представляет собой момент времени, который следует за первым моментом времени.

5. Устройство для генерирования аэрозоля по п. 4, в котором первый момент времени представляет собой момент времени по истечении периода от 2 минут до 3 минут 30 секунд с момента начала первой затяжки, и

второй момент времени представляет собой момент времени за 20-40 секунд до истечения времени курения.

6. Устройство для генерирования аэрозоля по п. 4, в котором первый момент времени представляет собой

момент времени по истечении периода от 2 минут до 3 минут 30 секунд с момента начала первой затяжки, и

второй момент времени представляет собой момент времени, в который контроллер определяет 11-ю затяжку на основании результата, полученного датчиком распознавания затяжки.

7. Устройство для генерирования аэрозоля по п. 1, в котором время курения составляет от 3 до 6 минут с момента начала первой затяжки.

8. Устройство для генерирования аэрозоля по п. 1, в котором датчик распознавания затяжки содержит датчик давления.

9. Устройство для генерирования аэрозоля по п. 1, в котором датчик распознавания затяжки содержит датчик температуры.

10. Устройство для генерирования аэрозоля по п. 1, в котором контроллер дополнительно выполнен с возможностью вычисления суммарного объема вдыханий путем интегрирования давления, распознанного для каждой затяжки до первого момента времени.

11. Способ, осуществляемый устройством для генерирования аэрозоля и обеспечивающий компенсацию затяжки, содержащий:

вычисление суммарного объема вдыханий до первого момента времени на основании затяжки, распознанной датчиком распознавания затяжки, в котором первый момент времени представляет собой момент времени, в который оставшееся количество затяжек равно предварительно заданному количеству или оставшееся время равно предварительно заданному времени после начала нагрева;

определение достижения рассчитанного суммарного объема вдыханий предварительно заданного опорного объема вдыханий; и

изменение оставшегося количества затяжек или оставшегося времени, когда рассчитанный суммарный объем вдыханий не достигает предварительно заданного опорного объема вдыханий.

12. Способ по п. 11, в котором изменение оставшегося количества затяжек или оставшегося времени содержит отслеживание достижения предварительно заданного количества затяжек или второго момента времени при выполнении условия, и изменение оставшегося количества затяжек или оставшегося времени по достижении количества затяжек или второго момента времени.

13. Способ по п. 11, в котором измененное оставшееся время рассчитывают на основании разности между суммарным объемом вдыханий до первого момента времени и предварительно заданным опорным объемом вдыханий.

14. Способ по п. 11, в котором измененное оставшееся количество затяжек вычисляют на основании разности между суммарным объемом вдыханий до первого момента времени и предварительно заданным опорным объемом вдыханий.

15. Способ по п. 11, в котором изменение оставшегося количества затяжек или оставшегося времени содержит управление выводом направляющего сообщения посредством блока вывода во второй момент времени и изменение оставшегося количества затяжек или оставшегося времени в соответствии с командой пользователя.
