УСТРОЙСТВО ДЛЯ ГЕНЕРИРОВАНИЯ АЭРОЗОЛЯ И СПОСОБ ЭКСПЛУАТАЦИИ ТАКОГО УСТРОЙСТВА Российский патент 2025 года по МПК A24F40/50

Описание патента на изобретение RU2839913C2

[Область техники]

[1] Настоящее изобретение относится к устройству для генерирования аэрозоля и способу эксплуатации такого устройства.

[Предшествующий уровень техники]

[2] Устройство для генерирования аэрозоля представляет собой устройство, извлекающее определенные компоненты из среды или вещества путем образования аэрозоля. Среда может содержать многокомпонентное вещество. Вещество, содержащееся в среде, может представлять собой многокомпонентное вкусо-ароматизирующее вещество. Например, вещество, содержащееся в среде, может содержать никотиновый компонент, растительный компонент и/или кофейный компонент. В последнее время проводятся различные исследования устройств для генерирования аэрозоля.

[Сущность изобретения]

[Техническая задача]

[3] Задачей настоящего изобретения является устранение вышеупомянутых и других недостатков.

[4] Другой задачей настоящего изобретения является разработка устройства для генерирования аэрозоля и способа эксплуатации такого устройства, позволяющих исправить ошибку определения введения стика.

[5] Следующей задачей настоящего изобретения является разработка устройства для генерирования аэрозоля и способа его эксплуатации, позволяющих предотвратить нагрев нагревателя в состоянии, в котором стик не вставлен.

[6] Следующей задачей настоящего изобретения является разработка устройства для генерирования аэрозоля и способа его эксплуатации, позволяющих точно определять ошибку определения введения стика на основании различных условий, соответствующих нескольким периодам подачи питания на нагреватель.

[Техническое решение]

[7] Устройство для генерирования аэрозоля согласно одному из аспектов настоящего изобретения, предназначенное для решения поставленных и иных задач, может содержать корпус, содержащий внутри определенное пространство для введения, первый датчик, выполненный с возможностью вывода сигнала, соответствующего пространству для введения, нагреватель, выполненный с возможностью нагревания стика, вставленного в пространство для введения, второй датчик, выполненный с возможностью вывода сигнала, соответствующего температуре нагревателя, и контроллер. Контроллер может осуществлять управление таким образом, чтобы питание поступало на нагреватель на основании определения введения стика с помощью первого датчика. В каждом из нескольких периодов, в которых питание поступает на нагреватель, контроллер может определять наличие стика на основании условий, связанных с температурой нагревателя и соответствующих нескольким периодам. Определив отсутствие стика, контроллер может осуществлять управление таким образом, чтобы прервать подачу питания на нагреватель. Условия, соответствующие нескольким периодам, могут отличаться друг от друга.

[8] Способ эксплуатации устройства для генерирования аэрозоля согласно одному из аспектов настоящего изобретения, предназначенный для решения поставленных и иных задач, может содержать подачу питания на нагреватель, выполненный с возможностью нагрева стика, когда стик вставлен в пространство для введения внутри корпуса; определение наличия стика в каждом из нескольких периодов подачи питания на нагреватель на основании условий, связанных с температурой нагревателя и соответствующих нескольким периодам; и прерывание подачи питания на нагреватель после определения отсутствия стика. Условия, соответствующие нескольким периодам, могут отличаться друг от друга.

[Полезные эффекты изобретения]

[9] По меньшей мере в одном из вариантов осуществления настоящего изобретения можно исправить ошибку определения введения стика.

[10] По меньшей мере в одном из вариантов осуществления настоящего изобретения можно предотвратить нагрев нагревателя в состоянии, в котором стик не вставлен.

[11] По меньшей мере в одном из вариантов осуществления настоящего изобретения можно точно определить ошибку определения введения стика на основании различных условий, соответствующих нескольким периодам подачи питания на нагреватель.

[12] Дополнительные варианты осуществления настоящего изобретения станут очевидными из следующего подробного описания. Тем не менее, поскольку специалистам в данной области техники будут несомненно понятны различные изменения и модификации в рамках сущности и объема настоящего изобретения, следует понимать, что подробное описание и конкретные варианты осуществления изобретения, такие как предпочтительные варианты осуществления настоящего изобретения, приведены только в качестве примера.

[Описание чертежей]

[13] Вышеприведенные и другие задачи, признаки и другие преимущества настоящего изобретения будут более понятны из приведенного ниже подробного описания со ссылкой на прилагаемые чертежи, на которых:

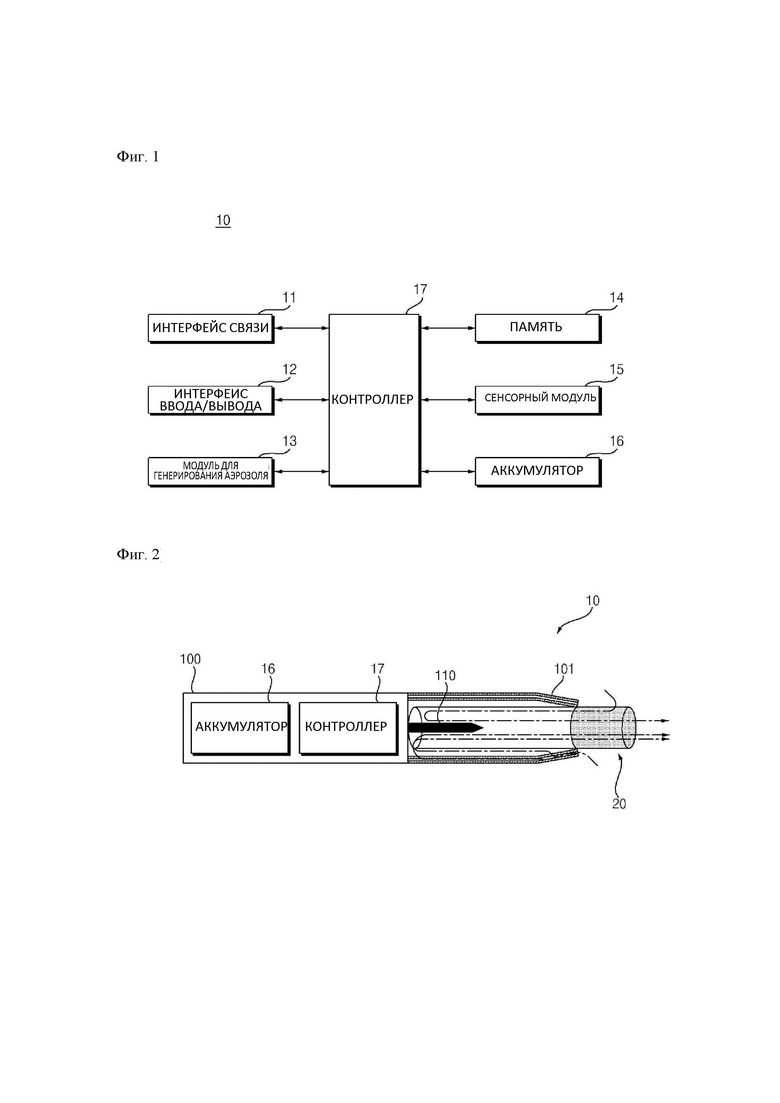

[14] на ФИГ. 1 изображена блок-схема устройства для генерирования аэрозоля согласно одному из вариантов осуществления настоящего изобретения.

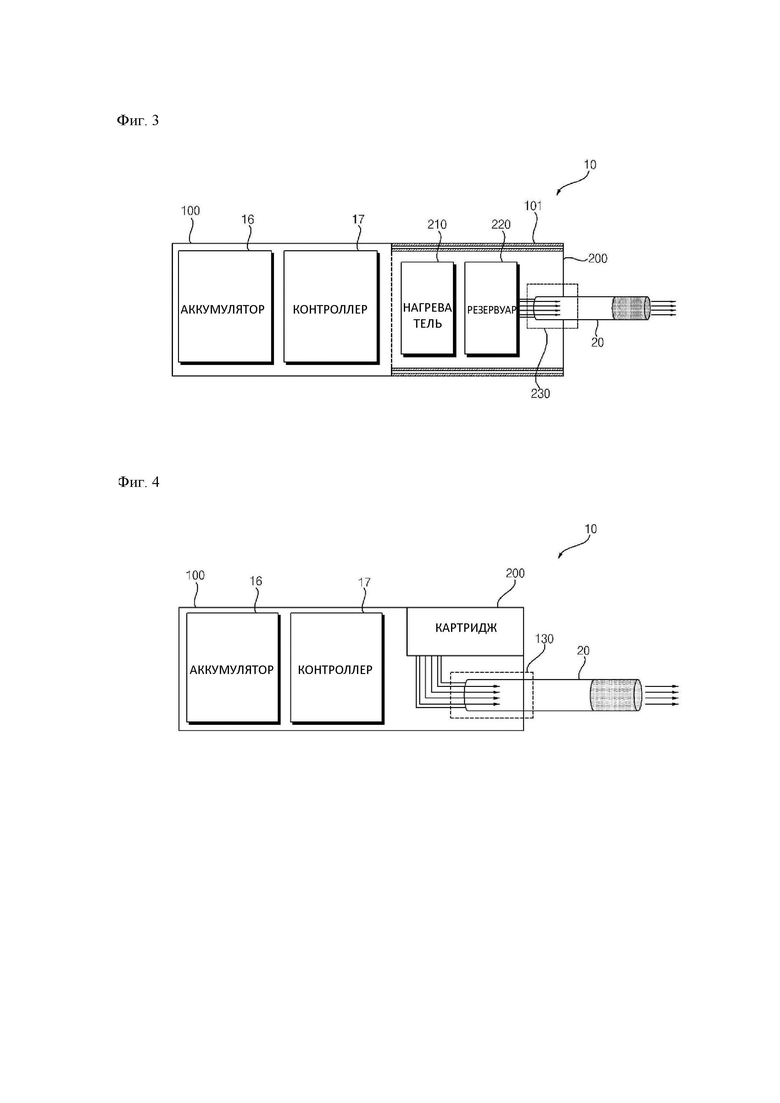

[15] на ФИГ. 2-4 изображено устройство для генерирования аэрозоля согласно вариантам осуществления настоящего изобретения.

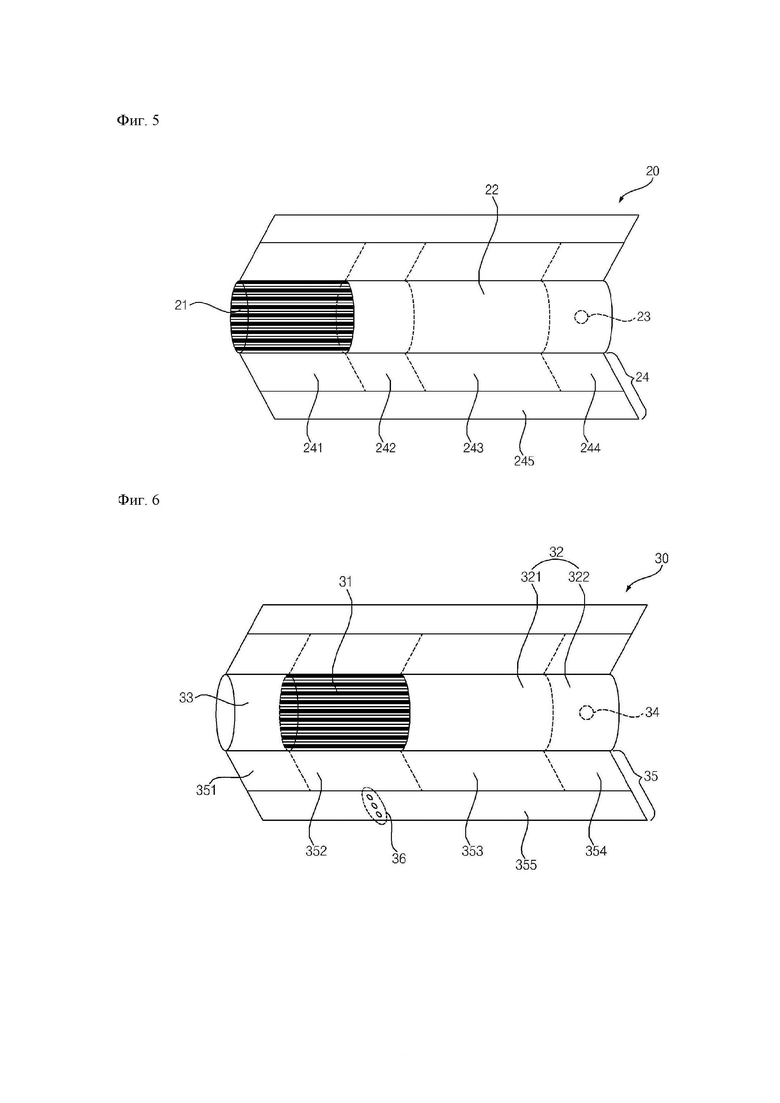

[16] на ФИГ. 5 и 6 изображен стик согласно вариантам осуществления настоящего изобретения.

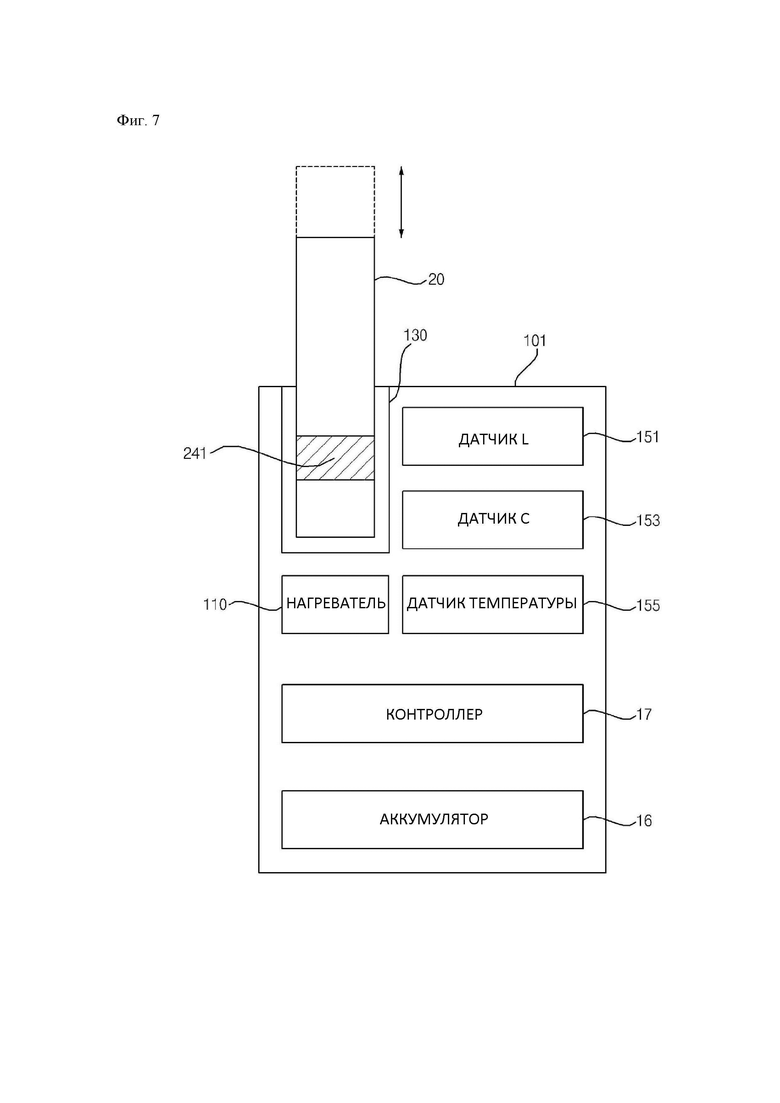

[17] на ФИГ. 7 изображена схема, иллюстрирующая конфигурацию устройства для генерирования аэрозоля согласно одному из вариантов осуществления настоящего изобретения.

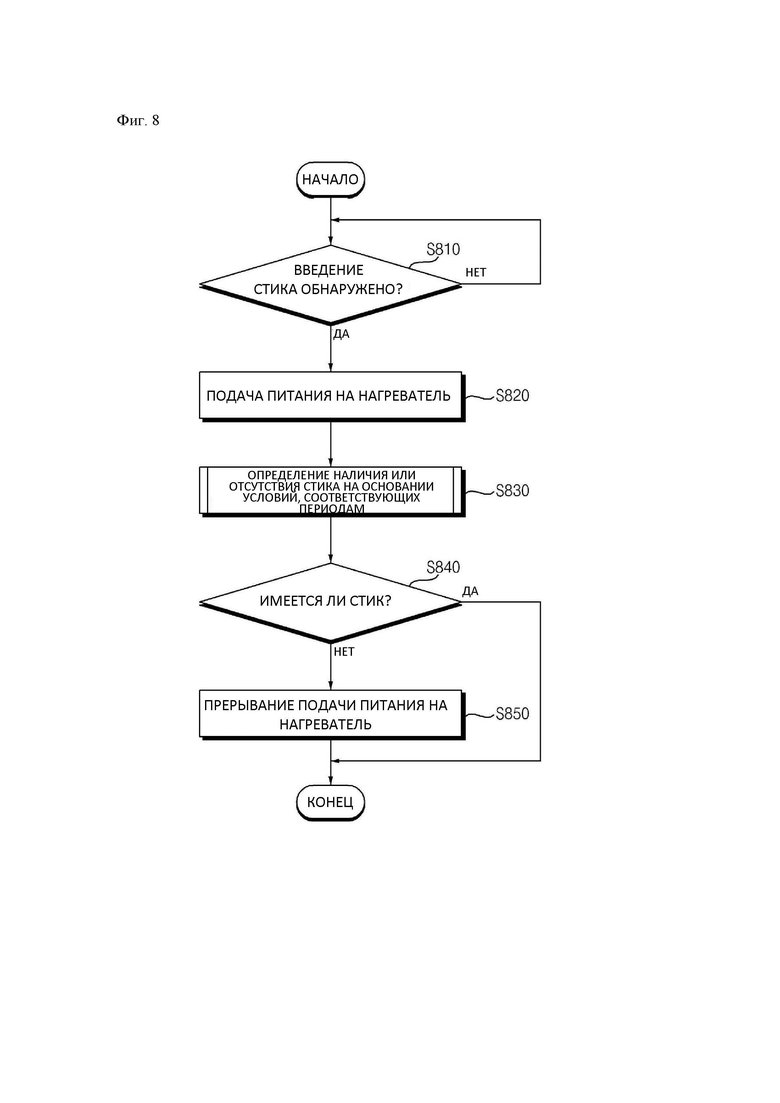

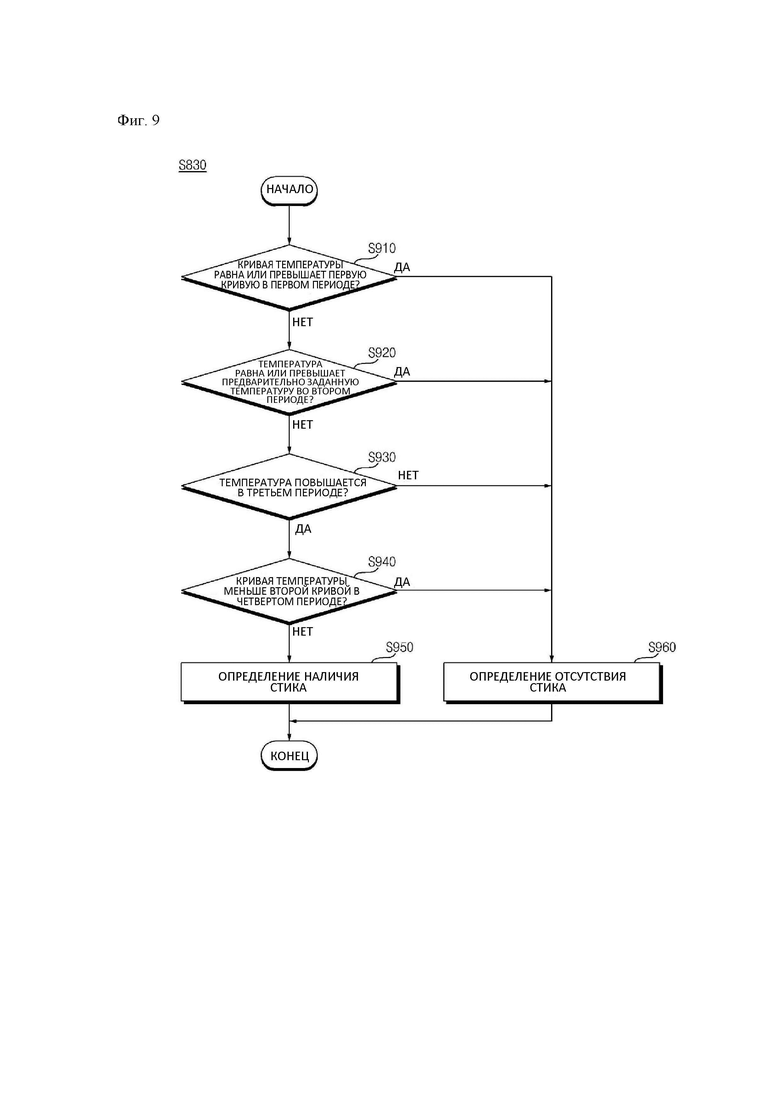

[18] на ФИГ. 8 и 9 изображены блок-схемы способа эксплуатации устройства для генерирования аэрозоля согласно одному из вариантов осуществления настоящего изобретения.

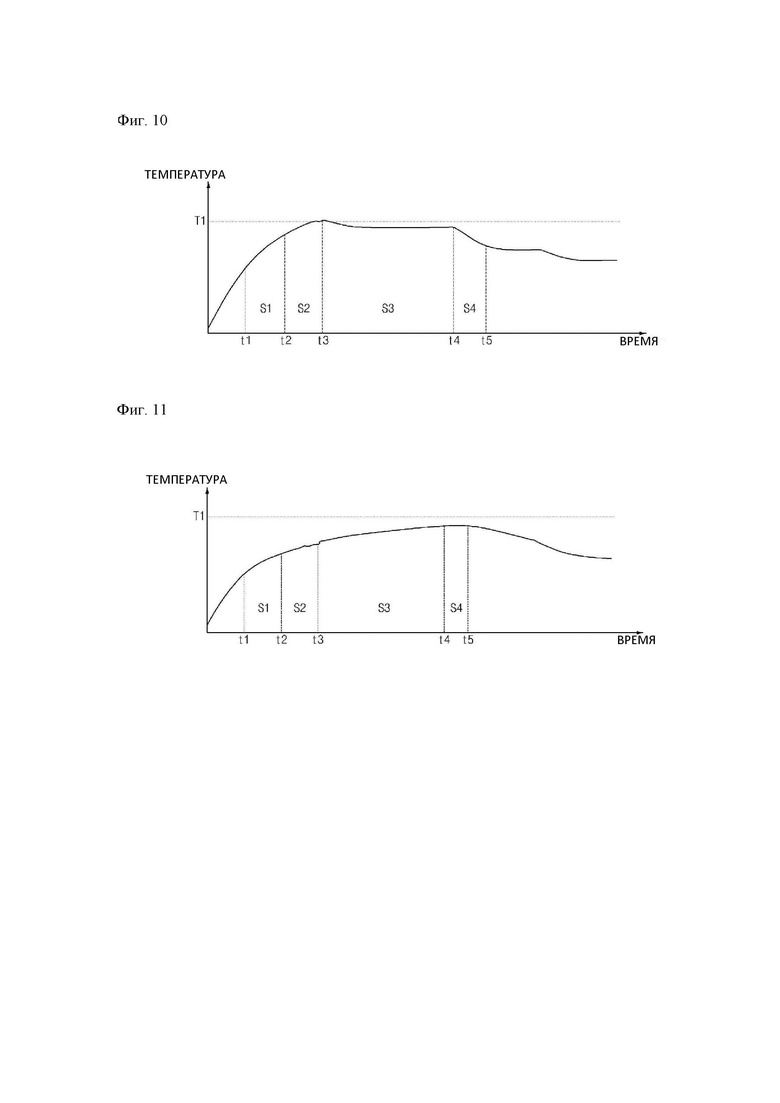

[19] на ФИГ. 10-11 изображены схемы, иллюстрирующие работу устройства для генерирования аэрозоля согласно одному из вариантов осуществления настоящего изобретения.

[Лучший вариант осуществления изобретения]

[20] Варианты осуществления настоящего изобретения подробно раскрыты ниже со ссылкой на прилагаемые чертежи. Одни и те же или подобные элементы обозначены одними и теми же ссылочными позициями, даже если они изображены на разных чертежах, и их избыточные описания будут опущены.

[21] В последующем описании в отношении составляющих элементов, используемых в последующем описании, термины «модуль» и «блок» используются только с точки зрения облегчения раскрытия. Термины «модуль» и «блок» не имеют взаимно различающихся значений или функций.

[22] Кроме того, в последующем описании вариантов осуществления изобретения в настоящем документе подробное раскрытие известных функций и конфигураций, являющихся частью настоящего описания, будет опущено, если это может сделать предмет раскрытых вариантов осуществления изобретения неясным. Кроме того, прилагаемые чертежи предназначены только для лучшего понимания раскрытых вариантов осуществления изобретения, но не для ограничения раскрытых технических идей. Следовательно, следует понимать, что прилагаемые чертежи содержат все модификации, эквиваленты и замены в пределах объема и сущности настоящего изобретения.

[23] Следует понимать, что термины «первый», «второй» и т. п. могут использоваться в настоящем документе для описания различных компонентов. Тем не менее, эти компоненты не должны ограничиваться указанными терминами. Эти термины используются исключительно для отличения одного компонента от другого.

[24] Следует понимать, что, когда компонент упоминается как «соединенный с» или «связанный с» другим компонентом, он может быть непосредственно соединен или связан с другим компонентом. Тем не менее, следует понимать, что могут иметься промежуточные компоненты. С другой стороны, когда компонент упоминается как «непосредственно соединенный с» или «непосредственно связанный с» другим компонентом, промежуточные компоненты отсутствуют.

[25] Форма единственного числа подразумевает как единственное, так и множественное число существительных, за исключением случаев, когда контекстом явно определено иное.

[26] На ФИГ. 1 изображена блок-схема устройства для генерирования аэрозоля согласно одному из вариантов осуществления настоящего изобретения.

[27] Как показано на ФИГ. 1, устройство 10 для генерирования аэрозоля может содержать интерфейс 11 связи, интерфейс 12 ввода/вывода, модуль 13 для генерирования аэрозоля, память 14, сенсорный модуль 15, аккумулятор 16 и/или контроллер 17.

[28] В одном из вариантов осуществления изобретения устройство 10 для генерирования аэрозоля может состоять только из основной части. В этом случае компоненты, входящие в состав устройства 10 для генерирования аэрозоля, могут быть расположены в основной части. В другом варианте осуществления изобретения устройство 10 для генерирования аэрозоля может состоять из картриджа, который содержит вещество для генерирования аэрозоля, и основной части. В этом случае компоненты, входящие в состав устройства 10 для генерирования аэрозоля, могут быть расположены по меньшей мере в основной части и/или картридже.

[29] Интерфейс 11 связи может содержать по меньшей мере один модуль связи для связи с внешним устройством и/или сетью. Например, интерфейс 11 связи может содержать модуль связи для проводной связи, такой как универсальная последовательная шина (USB). Например, интерфейс 11 связи может содержать модуль обмена данными для беспроводной связи, такой как Wireless Fidelity (Wi-Fi), Bluetooth, Bluetooth с низким энергопотреблением (BLE), ZigBee или связь ближнего поля (NFC).

[30] Интерфейс 12 ввода/вывода может содержать устройство ввода (не показано) для приема команды от пользователя и/или устройство вывода (не показано) для вывода информации для пользователя. Например, устройство ввода может содержать сенсорную панель, физическую кнопку, микрофон и т. п. Например, устройство вывода может содержать дисплей для вывода визуальной информации, такое как дисплей или светодиод (LED), аудиоустройство для вывода звуковой информации, такое как динамик или зуммер, мотор для вывода тактильной информации, такой как тактильный эффект и т. п.

[31] Интерфейс 12 ввода/вывода может передавать данные, соответствующие команде, введенной пользователем через устройство ввода, к другому компоненту (или другим компонентам) устройства 10 для генерирования аэрозоля. Интерфейс 12 ввода/вывода может выводить информацию, соответствующую данным, полученным от другого компонента (или других компонентов) устройства 10 для генерирования аэрозоля, через выводное устройство.

[32] Модуль 13 для генерирования аэрозоля может генерировать аэрозоль из вещества для генерирования аэрозоля. В данном случае вещество для генерирования аэрозоля может представлять собой вещество в жидком состоянии, твердом состоянии или гелеобразном состоянии, способное генерировать аэрозоль, или комбинацию двух или более веществ для генерирования аэрозоля.

[33] В одном из вариантов осуществления изобретения жидкое вещество для генерирования аэрозоля может представлять собой жидкость, в состав которой входит табакосодержащий материал с летучим табачным вкусо-ароматическим компонентом. В другом варианте осуществления изобретения жидкое вещество для генерирования аэрозоля может представлять собой жидкость, содержащую нетабачный материал. Например, жидкое вещество для генерирования аэрозоля может содержать воду, растворители, никотин, растительные экстракты, ароматизаторы, вкусо-ароматизирующие вещества, витаминные смеси и т. п.

[34] Твердое вещество для генерирования аэрозоля может содержать твердый материал на основании табачного сырья, такого как лист восстановленного табака, резаный табак или гранулированный табак. Кроме того, твердое вещество для генерирования аэрозоля может содержать твердый материал, содержащий вещество для регулирования вкуса и вкусо-ароматизирующий материал. Примеры вещества для регулирования вкуса могут содержать карбонат кальция, бикарбонат натрия, оксид кальция и т. д. Например, ароматизирующий материал может содержать природный материал, такой как растительные гранулы, или может содержать такой материал, как диоксид кремния, цеолит или декстрин, который содержит ароматический ингредиент.

[35] Кроме того, вещество для генерирования аэрозоля может дополнительно содержать вещество для формирования аэрозоля, такое как глицерин или пропиленгликоль.

[36] Модуль 13 для генерирования аэрозоля может содержать по меньшей мере один нагреватель (не показано).

[37] Модуль 13 для генерирования аэрозоля может содержать электрорезистивный нагреватель. Например, электрорезистивный нагреватель может содержать по меньшей мере одну электропроводящую дорожку. Электрорезистивный нагреватель может нагреваться за счет прохождения тока через электропроводящую дорожку. В этот момент вещество для генерирования аэрозоля может быть нагрето посредством электрорезистивного нагревателя.

[38] Электропроводящая дорожка может содержать электрорезистивный материал. В одном примере электропроводящая дорожка может быть выполнена из металлического материала. В другом примере электропроводящая дорожка может быть выполнена из керамического материала, углерода, металлического сплава или композита из керамического материала и металла.

[39] Электрорезистивный нагреватель может содержать электропроводящую дорожку, имеющую любую из различных форм. Например, электропроводящая дорожка может иметь любую из следующих форм: труба, пластина, игла, стержень и обмотка.

[40] Модуль 13 для генерирования аэрозоля может содержать нагреватель, использующий способ индукционного нагрева. Например, индукционный нагреватель может содержать электропроводящую катушку. Индукционный нагреватель может генерировать переменное электромагнитное поле, которое периодически изменяет направление, путем регулирования тока, проходящего через электропроводящую катушку. В этот момент, когда переменное электромагнитное поле воздействует на магнитное тело, в магнитном теле могут происходить потери энергии из-за потерь на вихревые токи и гистерезис. Кроме того, потерянная энергия может выделяться в виде тепловой энергии. Соответственно, вещество для генерирования аэрозоля, расположенное рядом с магнитным телом, может нагреваться. В настоящем документе объект, который генерирует тепло вследствие действия электромагнитного поля, может называться токоприемником.

[41] Между тем, модуль 13 для генерирования аэрозоля может генерировать ультразвуковые колебания, чтобы таким образом генерировать аэрозоль из вещества для генерирования аэрозоля.

[42] Устройство 10 для генерирования аэрозоля может называться картомайзером, атомайзером или испарителем.

[43] В памяти 14 могут храниться программы для обработки и управления каждым сигналом в контроллере 17. В памяти 14 могут храниться обработанные данные и данные, подлежащие обработке.

[44] Например, в памяти 14 могут храниться приложения, предназначенные для выполнения различных задач, которые могут обрабатываться контроллером 17. Память 14 может выборочно предоставлять некоторые из сохраненных приложений в ответ на запрос от контроллера 17.

[45] Например, в памяти 14 могут храниться данные о времени работы устройства 10 для генерирования аэрозоля, максимальном количестве затяжек, текущем количестве затяжек, количестве использований аккумулятора 16, по меньшей мере одном профиле температуры, паттерне вдыхания пользователя и данные о зарядке/разрядке. В настоящем документе «затяжка» означает вдыхание пользователем. «Вдыхание» означает действие пользователя по всасыванию воздуха или других веществ в полость рта, носа или легкие пользователя через рот или нос пользователя.

[46] Память 14 может содержать по меньшей мере одно из следующих устройств: энергозависимую память (например, динамическую оперативную память (DRAM), статическую оперативную память (SRAM) или синхронную динамическую оперативную память (SDRAM), энергонезависимую память (например, флэш-память), накопитель на жестком диске (HDD) или твердотельный накопитель (SSD).

[47] Сенсорный модуль 15 может содержать по меньшей мере один датчик.

[48] Например, сенсорный модуль 15 может содержать датчик для распознавания затяжки (далее «датчик затяжки»). В этом случае датчик затяжки может быть реализован как датчик приближения, например, ИК-датчик, датчик давления, гироскопический датчик, датчик ускорения, датчик магнитного поля и т. п.

[49] Например, сенсорный модуль 15 может содержать датчик для распознавания затяжки (далее «датчик затяжки»). В этом случае датчик затяжки может быть выполнен в виде датчика давления, гироскопического датчика, датчика ускорения, датчика электромагнитного поля и т. п.

[50] Например, сенсорный модуль 15 может содержать датчик для измерения температуры нагревателя, входящего в состав модуля 13 для генерирования аэрозоля, и температуры вещества для генерирования аэрозоля (далее «датчик температуры»). В этом случае нагреватель, входящий в состав модуля 13 для генерирования аэрозоля, также может служить датчиком температуры. Например, электрорезистивный материал нагревателя может представлять собой материал, имеющий предварительно заданный температурный коэффициент сопротивления. Сенсорный модуль 15 может измерять сопротивление нагревателя, которое изменяется в зависимости от температуры, чтобы таким образом измерять температуру нагревателя.

[51] Например, если основная часть устройства 10 для генерирования аэрозоля выполнена таким образом, что в нее можно вставлять стик, сенсорный модуль 15 может содержать датчик для распознавания введения стика (далее «датчик распознавания стика»).

[52] Например, если устройство 10 для генерирования аэрозоля содержит картридж, сенсорный модуль 15 может содержать датчик для распознавания установки/демонтажа картриджа, а также положения картриджа (далее именуемый «датчик распознавания картриджа»).

[53] В этом случае датчик распознавания стика и/или датчик распознавания картриджа может быть выполнен в виде индуктивного датчика, емкостного датчика, датчика сопротивления или датчика на эффекте Холла (или интегральной схемы на эффекте Холла) с использованием эффекта Холла.

[54] Например, сенсорный модуль 15 может содержать датчик напряжения для измерения напряжения, приложенного к компоненту (например, аккумулятору 16), предусмотренному в устройстве 10 для генерирования аэрозоля, и/или датчик тока для измерения тока.

[55] Аккумулятор 16 может подавать электропитание, используемое для работы устройства 10 для генерирования аэрозоля, под управлением контроллера 17. Аккумулятор 16 может подавать электропитание к другим компонентам, предусмотренным в устройстве 10 для генерирования аэрозоля. Например, аккумулятор 16 может подавать питание к модулю связи, входящему в интерфейс 11 обмена данными, устройству вывода, входящему в состав интерфейса 12 ввода/вывода, и нагревателю, входящему в состав модуля 13 для генерирования аэрозоля.

[56] Аккумулятор 16 может представлять собой перезаряжаемый аккумулятор или одноразовый аккумулятор. Например, аккумулятор 16 может представлять собой литий-ионный (Li-ion) или литий-полимерный (Li-polymer) аккумулятор. Тем не менее, настоящее изобретение не ограничено этим вариантом. Например, когда аккумулятор 16 представляет собой перезаряжаемый аккумулятор, скорость заряда (C-rate) аккумулятора 16 может составлять 10 C, а скорость разряда (C-скорость) может составлять от 10 C до 20 C. Тем не менее, настоящее изобретение не ограничено этим вариантом. Кроме того, для стабильного использования аккумулятор 16 может быть выполнен ​​таким образом, чтобы 80 % и более от общей емкости могло быть обеспечено даже после 2000 циклов зарядки/разрядки.

[57] Устройство 10 для генерирования аэрозоля может дополнительно содержать модуль схемы защиты (PCM) (не показан), который представляет собой схему защиты аккумулятора 16. Модуль схемы защиты (PCM) может быть расположен рядом с верхней поверхностью аккумулятора 16. Например, чтобы предотвратить избыточную зарядку и чрезмерную разрядку аккумулятора 16, модуль схемы защиты (PCM) может отключать электрическую цепь к аккумулятору 16 при возникновении короткого замыкания в цепи, подключенной к аккумулятору 16, когда избыточное напряжение подается на аккумулятор 16, или при протекании избыточного тока через аккумулятор 16.

[58] Устройство 10 для генерирования аэрозоля может дополнительно содержать зарядную клемму, на которую подают электропитание извне. Например, зарядная клемма может быть сформирована на одной стороне основной части устройства 10 для генерирования аэрозоля. Устройство 10 для генерирования аэрозоля может заряжать аккумулятор 16 электропитанием, поступающим через зарядную клемму. В этом случае зарядная клемма может быть выполнена в виде проводной клеммы USB-связи, пружинного контакта и т. п.

[59] Устройство 10 для генерирования аэрозоля может дополнительно содержать клемму питания (не показана), через которую подают электропитание извне. Например, линия питания может быть соединена с клеммой питания, расположенной на одной стороне основной части устройства 10 для генерирования аэрозоля. Устройство 10 для генерирования аэрозоля может использовать электропитание, подаваемое по линии питания, соединенной с клеммой питания, для зарядки аккумулятора 16. В этом случае клемма питания может быть проводной клеммой для USB связи.

[60] Устройство 10 для генерирования аэрозоля может по беспроводной сети получать электропитание извне через интерфейс 11 связи. Например, устройство 10 для генерирования аэрозоля может получать электропитание по беспроводной связи с использованием антенны, входящей в состав модуля связи, для беспроводной связи. Устройство 10 для генерирования аэрозоля может заряжать аккумулятор 16 с помощью электропитания, подаваемого по беспроводной сети.

[61] Контроллер 17 может управлять работой устройства 10 для генерирования аэрозоля в целом. Контроллер 17 может быть связан с каждым из компонентов, предусмотренных в устройстве 10 для генерирования аэрозоля. Контроллер 17 может передавать и/или принимать сигнал к каждому из компонентов и/или от него, тем самым управляя работой каждого из компонентов в целом.

[62] Контроллер 17 может содержать по меньшей мере один процессор. Контроллер 17 может управлять работой устройства 10 для генерирования аэрозоля в целом с помощью встроенного в него процессора. В данном случае процессор может быть обычным процессором, таким как центральный процессор (CPU). Конечно, процессор может быть специализированным устройством, таким как специализированная интегральная микросхема (ASIC), или может быть любым другим процессором на основании аппаратного обеспечения.

[63] Контроллер 17 может выполнять любую из множества функций устройства 10 для генерирования аэрозоля. Например, контроллер 17 может выполнять любую из множества функций устройства 10 для генерирования аэрозоля (например, функцию предварительного нагрева, функцию нагрева, функцию зарядки и функцию очистки) в соответствии с состоянием каждого из компонентов, предусмотренных в устройстве 10 для генерирования аэрозоля, и командой пользователя, полученной через интерфейс 12 ввода/вывода.

[64] Контроллер 17 может управлять работой каждого из компонентов, предусмотренных в устройстве 10 для генерирования аэрозоля, на основании данных, хранящихся в памяти 14. Например, контроллер 17 может управлять подачей предварительно заданного количества электропитания от аккумулятора 16 к модулю 13 для генерирования аэрозоля в течение предварительно заданного времени на основании данных о профиле температуры, профиле электропитания и паттерне вдыхания пользователя, хранящихся в памяти 14.

[65] Контроллер 17 может определять наличие или отсутствие затяжки с помощью датчика затяжки, входящего в состав сенсорного модуля 15. Например, контроллер 17 может отслеживать изменение температуры, изменение расхода, изменение давления и изменение напряжения в устройстве 10 для генерирования аэрозоля на основании значений, полученных датчиком затяжки. Контроллер 17 может определять наличие или отсутствие затяжки на основании значения, полученного датчиком затяжки.

[66] Контроллер 17 может управлять работой каждого из компонентов, предусмотренных в устройстве 10 для генерирования аэрозоля, в соответствии с наличием или отсутствием затяжки и/или количеством затяжек. Например, контроллер 17 может осуществлять управление таким образом, чтобы температура нагревателя изменялась или поддерживалась в соответствии с профилем температуры, хранящимся в памяти 14.

[67] Контроллер 17 может осуществлять управление таким образом, чтобы подача электропитания к нагревателю прерывалась в соответствии с предварительно заданным условием. Например, контроллер 17 может осуществлять управление таким образом, что подача электропитания к нагревателю прерывается при извлечении стика, при демонтаже картриджа, когда количество затяжек достигает предварительно заданного максимального количества затяжек, когда затяжка не ощущается в течение заданного периода времени или дольше, или, когда оставшаяся емкость аккумулятора 16 меньше предварительно заданного значения.

[68] Контроллер 17 может вычислять оставшуюся емкость по отношению к полной емкости аккумулятора 16. Например, контроллер 17 может вычислять оставшуюся емкость аккумулятора 16 на основании значений, измеренных датчиком напряжения и/или датчиком тока, входящим в состав сенсорного модуля 15.

[69] Контроллер 17 может осуществлять управление таким образом, чтобы электропитание поступало на нагреватель посредством широтно-импульсной модуляции (ШИМ) и/или пропорционально-интегрально-дифференциального (ПИД) регулирования.

[70] Например, контроллер 17 может осуществлять управление таким образом, чтобы импульс тока, имеющий предварительно заданную частоту и предварительно заданный коэффициент заполнения, поступал на нагреватель посредством способа ШИМ. В этом случае контроллер 17 может управлять количеством электропитания, поступающего к нагревателю, путем регулирования частоты и коэффициента заполнения импульса тока.

[71] Например, контроллер 17 может определять заданную температуру, подлежащую регулированию, на основании профиля температуры. В этом случае контроллер 17 может управлять количеством электропитания, поступающего на нагреватель, посредством ПИД-регулирования, которое представляет собой способ управления с обратной связью с использованием значения разности между температурой нагревателя и заданной температурой, значения, полученного путем интегрирования значения разности по времени, и значения, полученного путем дифференцирования значения разности по времени.

[72] Хотя способы ШИМ и ПИД описаны в качестве примеров способов управления подачей электропитания на нагреватель, настоящее изобретение не ограничивается ими, и может использовать любой из различных способов регулирования, например, пропорционально-интегральный (ПИ) или пропорционально-дифференциальный (ПД) способ.

[73] При этом контроллер 17 может осуществлять управление таким образом, чтобы подача электропитания к нагревателю прерывалась в соответствии с предварительно заданным условием. Например, когда функцию очистки для очистки пространства, в которое вставлен стик, выбирают в ответ на команду, введенную пользователем через интерфейс 12 ввода/вывода, контроллер 17 может осуществлять управление таким образом, чтобы обеспечить подачу заданного количества электропитания к нагревателю.

[74] На ФИГ. 2-4 изображено устройство для генерирования аэрозоля согласно вариантам осуществления настоящего изобретения.

[75] В соответствии с различными вариантами осуществления настоящего изобретения устройство 10 для генерирования аэрозоля может содержать основную часть 100 и/или картридж 200.

[76] Как показано на ФИГ. 2, устройство 10 для генерирования аэрозоля в соответствии с одним из вариантов осуществления изобретения может содержать основную часть 100, которая выполнена таким образом, чтобы стик 20 можно было вставить во внутреннее пространство, образованное корпусом 101.

[77] Стик 20 может быть подобен обычной сигарете сгораемого типа. Например, стик 20 может содержать первую часть, содержащую материал для генерирования аэрозоля, и вторую часть, содержащую фильтр или иной подобный элемент. В альтернативном варианте материал для генерирования аэрозоля может быть расположен во второй части стика 20. Например, вкусо-ароматизирующее вещество в форме гранул или капсул может быть введено во вторую часть.

[78] Первая часть может быть полностью вставлена в пространство для введения устройства 10 для генерирования аэрозоля, а вторая часть может быть выведена наружу. В соответствии с другим вариантом осуществления изобретения только один участок первой части может быть вставлен в пространство для введения устройства 10 для генерирования аэрозоля, или же может быть вставлен участок первой части и участок второй части. В этом случае аэрозоль может быть сгенерирован при прохождении наружного воздуха через первую часть, после чего сгенерированный аэрозоль может быть доставлен в рот пользователя через вторую часть.

[79] Основная часть 100 может быть выполнена таким образом, чтобы наружный воздух поступал в основную часть 100 в состоянии, в котором в нее вставлен стик 20. В этом случае наружный воздух, поступающий в основную часть 100, может поступать в рот пользователя через стик 20.

[80] Нагреватель может быть расположен в основной части 100 в положении, соответствующем положению, в котором стик 20 вставлен в основную часть 100. Хотя на чертежах показано, что нагреватель представляет собой электропроводящий нагреватель 110, содержащий электропроводящую дорожку игольчатой формы, настоящее изобретение не ограничивается этим вариантом.

[81] Нагреватель может нагревать внутреннюю и/или наружную часть стика 20 с помощью электроэнергии, подаваемой от аккумулятора 16. Аэрозоль может быть сгенерирован из нагретого стика 20. В это время пользователь может удерживать один конец стика 20 во рту, чтобы вдыхать аэрозоль, содержащий табачный материал.

[82] Между тем, контроллер 17 может осуществлять управление таким образом, чтобы электропитание поступало к нагревателю в состоянии, в котором стик 20 не вставлен в основную часть в соответствии с предварительно заданным условием. Например, когда функцию очистки для очистки пространства, в которое вставлен стик 20, выбирают в ответ на команду, введенную пользователем через интерфейс 12 ввода/вывода, контроллер 17 может осуществлять управление таким образом, чтобы обеспечить подачу предварительно заданного количества электропитания к нагревателю.

[83] Контроллер 17 может отслеживать количество затяжек на основании значения, измеренного датчиком затяжки с момента времени, когда стик 20 был вставлен в основную часть.

[84] Когда стик 20 извлечен из основной части, контроллер 17 может инициализировать текущее количество затяжек, сохраненное в памяти 14.

[85] Как показано на ФИГ. 3, устройство 10 для генерирования аэрозоля согласно одному из вариантов осуществления изобретения может содержать основную часть 100 и картридж 200. Основная часть 100 может поддерживать картридж 200, и картридж 200 может содержать вещество для генерирования аэрозоля.

[86] Согласно одному из вариантов осуществления изобретения картридж 200 может быть установлен на основной части 100 с возможностью отсоединения. Согласно другому варианту осуществления изобретения картридж 200 может быть выполнен как одно целое с основной части 100. Например, картридж 200 может быть установлен на основной части 100 таким образом, чтобы по меньшей мере часть картриджа 200 входила в пространство для введения, образованное корпусом 101 основной части 100.

[87] Основная часть 100 может иметь такую конструкцию, чтобы наружный воздух мог поступать в основную часть 100 в состоянии, в котором в нее вставлен картридж 200. В этом случае наружный воздух, поступающий в основную часть 100, может поступать в рот пользователя через картридж 200.

[88] Контроллер 17 может определять, находится ли картридж 200 в установленном или демонтированном состоянии, используя датчик распознавания картриджа, входящий в состав сенсорного модуля 15. Например, датчик распознавания картриджа может передавать импульсный ток через первую клемму, соединенную с картриджем 200. В этом случае контроллер 17 может определять, находится ли картридж 200 в соединенном состоянии, основываясь на том, принимается ли импульсный ток через другую клемму.

[89] Картридж 200 может содержать нагреватель 210, выполненный с возможностью нагревания вещества для генерирования аэрозоля, и/или резервуар 220, выполненный с возможностью содержания вещества для генерирования аэрозоля. Например, элемент для доставки жидкости, пропитанный (содержащий) вещество(м) для генерирования аэрозоля, может быть расположен внутри резервуара 220. Электропроводящая дорожка нагревателя 210 может быть выполнена в виде структуры, которая обвита вокруг элемента для доставки жидкости. В этом случае, когда элемент для доставки жидкости нагревают нагревателем 210, аэрозоль может быть сгенерирован. При этом элемент для доставки жидкости может содержать фитиль, выполненный, например, из хлопкового волокна, керамического волокна, стеклянного волокна или пористого керамического материала.

[90] Картридж 200 может содержать пространство 230 для введения, выполненное с возможностью введения в него стика 20. Например, картридж 200 может содержать пространство для введения, образованное внутренней стенкой, проходящей в окружном направлении в направлении, в котором вставлен стик 20. В этом случае пространство для введения может быть образовано путем открытия внутренней стороны внутренней стенки вверх и вниз. Стик 20 может быть вставлен в пространство для введения, образованное внутренней стенкой.

[91] Пространство для введения, в которое вставляют стик 20, может быть выполнено в форме, соответствующей форме части стика 20, вставленной в пространство для введения. Например, если стик 20 имеет цилиндрическую форму, пространство для введения может иметь цилиндрическую форму.

[92] Когда стик 20 вставлен в пространство для введения, внешняя поверхность стика 20 может быть окружена внутренней стенкой и соприкасаться с внутренней стенкой.

[93] Часть стика 20 может быть вставлена в пространство для введения, а оставшаяся часть стика 20 может быть выведена наружу.

[94] Пользователь может вдыхать аэрозоль, прикусывая один конец стика 20 ртом. Аэрозоль, генерируемый нагревателем 210, может проходить через стик 20 и поступать в рот пользователя. В это время, когда аэрозоль проходит через стик 20, материал, содержащийся в стике 20, может быть добавлен к аэрозолю. Аэрозоль, наполненный материалом, может поступать в полость рта пользователя через один конец стика 20.

[95] Как показано на ФИГ. 4, устройство 10 для генерирования аэрозоля согласно одному из вариантов осуществления изобретения может содержать основную часть 100, поддерживающий картридж 200, и картридж 200, содержащий вещество для генерирования аэрозоля. Основная часть 100 может быть выполнена таким образом, чтобы стик 20 можно было вставить в пространство 1300 для введения внутри нее.

[96] Устройство 10 для генерирования аэрозоля может содержать первый нагреватель для нагревания вещества для генерирования аэрозоля, содержащегося в картридже 200. Например, когда пользователь держит один конец стика 20 во рту для вдыхания аэрозоля, аэрозоль, генерируемый первым нагревателем, может проходить через стик 20. В это время, когда аэрозоль проходит через стик 20, к аэрозолю может быть добавлен ароматизатор. Аэрозоль, содержащий ароматизатор, может быть втянут в полость рта пользователя через один конец стика 20.

[97] В качестве альтернативы, в соответствии с другим вариантом осуществления изобретения, устройство 10 для генерирования аэрозоля может содержать первый нагреватель для нагревания вещества для генерирования аэрозоля, содержащегося в картридже 200, и второй нагреватель для нагревания стика 20, вставленного в основную часть 100. Например, устройство 10 для генерирования аэрозоля может генерировать аэрозоль путем нагревания вещества для генерирования аэрозоля, содержащегося в картридже 200, и стика 20, с использованием первого нагревателя и второго нагревателя, соответственно.

[98] На ФИГ. 5 и 7 изображен стик согласно вариантам осуществления настоящего изобретения.

[99] Как показано на ФИГ. 5, стик 20 может содержать табачный стержень 21 и фильтрующий стержень 22. Первая часть, раскрытая выше со ссылкой на ФИГ. 2, может содержать табачный стержень. Вторая часть, раскрытая выше со ссылкой на ФИГ. 2, может содержать фильтрующий стержень 22.

[100] На ФИГ. 5 показано, что фильтрующий стержень 22 содержит один сегмент. Тем не менее, исполнение фильтрующего стержня 22 не ограничивается данным вариантом. Другими словами, фильтрующий стержень 22 может содержать несколько сегментов. Например, фильтрующий стержень 22 может содержать первый сегмент, выполненный с возможностью охлаждения аэрозоля, и второй сегмент, выполненный с возможностью фильтрации определенного компонента, содержащегося в аэрозоле. Кроме того, при необходимости фильтрующий стержень 22 может дополнительно содержать по меньшей мере один сегмент, выполненный с возможностью осуществления других функций.

[101] Диаметр стика 20 может составлять от 5 до 9 мм, а его длина может составлять около 48 мм, но варианты осуществления изобретения не ограничиваются этим вариантом. Например, длина табачного стержня 21 может составлять примерно 12 мм, длина первого сегмента фильтрующего стержня 22 может составлять примерно 10 мм, длина второго сегмента фильтрующего стержня 22 может составлять примерно 14 мм, а длина третьего сегмента фильтрующего стержня 22 может составлять примерно 12 мм, но варианты осуществления изобретения не ограничиваются этим вариантом.

[102] Стик 20 может быть обернут, по меньшей мере, одной оберткой 24. Обертка 24 может иметь по меньшей мере одно отверстие, через которое может поступать наружный воздух или выходить внутренний воздух. Например, стик 20 может быть обернут одной оберткой 24. В другом примере стик 20 может быть дважды обернут по меньшей мере двумя обертками 24. Например, табачный стержень 21 может быть обернут первой оберткой 241. Например, фильтрующий стержень 22 может быть обернут обертками 242, 243, 244. Табачный стержень 21 и фильтрующий стержень 22, обернутые обертками, могут быть объединены. Стик 20 может быть повторно обернут единой оберткой 245. Если табачный стержень 21 и фильтрующий стержень 22 содержат несколько сегментов, каждый сегмент может быть обернут обертками 242, 243, 244. Весь стик 20, состоящий из нескольких сегментов, обернутых обертками, может быть повторно обернут другой оберткой.

[103] Первая обертка 241 и вторая обертка 242 могут быть изготовлены из оберточной бумаги общего назначения для фильтров. Например, первая обертка 241 и вторая обертка 242 могут быть выполнены из пористой или непористой оберточной бумаги. Кроме того, первая обертка 241 и вторая обертка 242 могут быть выполнены из маслостойкого бумажного листа и алюминиевого многослойного упаковочного материала.

[104] Третья обертка 243 может быть изготовлена ​​из жесткой оберточной бумаги. Например, плотность материала третьей обертки 243 может составлять, в частности, от 88 г/м2 до 96 г/м2. Например, плотность материала третьей обертки 243 может составлять, в частности, от 90 г/м2 до 94 г/м2. Кроме того, общая толщина третьей обертки 243 может составлять от 1200 мкм до 1300 мкм. Например, общая толщина третьей обертки 243 может составлять 125 мкм.

[105] Четвертая обертка 244 может быть изготовлена ​​из маслостойкой жесткой оберточной бумаги. Например, плотность материала четвертой обертки 244 может составлять примерно от 88 г/м2 до 96 г/м2. Например, плотность материала четвертой обертки 244 может составлять, в частности, от 90 г/м2 до 94 г/м2. Кроме того, общая толщина четвертой обертки 244 может составлять от 1200 до 1300 мкм. Например, общая толщина четвертой обертки 244 может составлять 125 мкм.

[106] Пятая обертка 245 может быть изготовлена из стерилизованной бумаги (MFW). В данном случае под MFW понимают бумагу, специально изготовленную с приданием прочности на растяжение, водостойкости, гладкости и других подобных свойств, причем эти свойства улучшены по сравнению с обычной бумагой. Например, плотность материала пятой обертки 245 может составлять, в частности, от 57 г/м2 до 63 г/м2. Например, плотность пятой обертки 245 может составлять примерно 60 г/м2. Таким образом, общая толщина пятой обертки 245 может составлять от 64 до 70 мкм. Например, общая толщина пятой обертки 245 может составлять 67 мкм.

[107] В состав пятой обертки 245 может входить предварительно заданный материал. Здесь примером предварительно заданного материала может быть кремний; также возможны другие варианты. Например, кремний обладает такими характеристиками, как термостойкость с небольшими изменениями под воздействием температуры, стойкость к окислению, стойкость к различным химическим веществам, водоотталкивающие свойства, диэлектрические свойства и т. д. Тем не менее, любой материал, кроме кремния, может быть нанесен (или служить покрытием) на пятую обертку 245 без ограничения при условии, что этот материал обладает вышеупомянутыми характеристиками.

[108] Пятая обертка 245 может предотвращать горение стика 20. Например, когда табачный стержень 21 нагревают нагревателем 110, существует вероятность загорания стика 20. Точнее говоря, когда температура возрастает до температуры, превышающей точку воспламенения любого из материалов, входящих в состав табачного стержня 21, стик 20 может загореться. Даже в этом случае можно предотвратить горение стика 20, поскольку пятая обертка 245 содержит негорючий материал.

[109] Кроме того, пятая обертка 245 может предотвращать загрязнение устройства 10 для генерирования аэрозоля веществами, образуемыми стиком 20. В результате затяжки пользователя в стике 20 могут быть образованы жидкие вещества. Например, когда аэрозоль, образуемый стиком 20, охлаждают наружным воздухом, могут быть образованы жидкие материалы (например, влага и т. д.). Пятая обертка 245, обернутая вокруг стика 20, позволяет предотвратить утечку из стика 20 жидких материалов, образующихся в стике 20.

[110] Табачный стержень 21 может содержать материал для генерирования аэрозоля. Например, материал для генерирования аэрозоля может содержать по меньшей мере один из следующих компонентов: глицерин, пропиленгликоль, этиленгликоль, дипропиленгликоль, диэтиленгликоль, триэтиленгликоль, тетраэтиленгликоль и олеиловый спирт, а также другие компоненты. Кроме того, табачный стержень 21 может содержать иные добавки, в частности, ароматизаторы, увлажняющее вещество и/или органическую кислоту. Также табачный стержень 21 может содержать вкусо-ароматизированную жидкость, в частности, ментол или увлажнитель, впрыснутые в табачный стержень 21.

[111] Табачный стержень 21 может быть изготовлен в различных формах. Например, табачный стержень 21 может быть сформирован в виде листа или пряди. Кроме того, табачный стержень 21 может быть сформирован в виде трубочного табака, состоящего из крошечных кусочков, вырезанных из табачного листа. Кроме того, табачный стержень 21 может быть окружен теплопроводящим материалом. Например, теплопроводящий материал может представлять собой, помимо прочего, металлическую фольгу, такую как, например, алюминиевая фольга. Например, теплопроводящий материал, окружающий табачный стержень 21, может равномерно распределять тепло, передаваемое табачному стержню 21, что позволяет увеличить проводимость тепла, приложенного к табачному стержню, и улучшить вкусовые качества табака. Кроме того, теплопроводящий материал, окружающий табачный стержень 21, может служить токоприемником, нагреваемым индукционным нагревателем. В этом случае, хотя это не показано на чертежах, табачный стержень 21 может содержать дополнительный токоприемник наряду с теплопроводным материалом, окружающим табачный стержень 21.

[112] Фильтрующий стержень 22 может содержать фильтр из ацетата целлюлозы. Фильтрующий стержень 22 может иметь любую форму. Например, фильтрующий стержень 22 может иметь форму полого цилиндра или полой трубки. Кроме того, фильтрующий стержень 22 может содержать стержень с выемкой. Если фильтрующий стержень 22 содержит несколько сегментов, по меньшей мере один из нескольких сегментов может иметь отличающуюся форму.

[113] Первый сегмент фильтрующего стержня 22 может представлять собой фильтр из ацетата целлюлозы. Например, первый сегмент может иметь структуру в виде трубки с полой внутренней частью. Первый сегмент может препятствовать выталкиванию внутреннего материала табачного стержня 21, когда нагреватель 110 вставляют в табачный стержень 21, а также может охлаждать аэрозоль. Диаметр полости первого сегмента может составлять от 2 до 4,5 мм; также возможны другие варианты.

[114] Первый сегмент может иметь подходящую длину в диапазоне от 4 до 30 мм; также возможны другие варианты. Например, длина первого сегмента может составлять 10 мм; также возможны другие варианты.

[115] Второй сегмент фильтрующего стержня 22 охлаждает аэрозоль, генерируемый нагревателем 110, нагревающим табачный стержень 21. Таким образом, пользователь может вдыхать аэрозоль, охлажденный до соответствующей температуры.

[116] Длина или диаметр второго сегмента может отличаться в зависимости от формы стика 20. Например, длина второго сегмента может составлять от 7 до 20 мм. Предпочтительно длина второго сегмента может составлять примерно 14 мм; также возможны другие варианты.

[117] Второй сегмент может быть изготовлен путем сплетения полимерного волокна. В этом случае на волокно, сформированное из полимера, также может быть нанесена вкусо-ароматизирующая жидкость. В альтернативном варианте второй сегмент может быть изготовлен путем сплетения дополнительного волокна, покрытого вкусо-ароматизирующей жидкостью, и волокна, сформированного из полимера. В альтернативном варианте второй сегмент может быть изготовлен из гофрированного полимерного листа.

[118] Например, полимер может быть выбран из группы, в которую входит полиэтилен (ПЭ), полипропилен (ПП), поливинилхлорид (ПВХ), полиэтилентерефталат (ПЭТ), полилактид (ПЛА), ацетат целлюлозы (ЦА) и алюминиевая фольга.

[119] Так как второй сегмент образован сплетенным полимерным волокном или гофрированным полимерным листом, то второй сегмент может содержать один или несколько каналов, ориентированных в продольном направлении. В данном случае под каналом понимают проход, по которому протекает газ (например, воздух или аэрозоль).

[120] Например, второй сегмент, изготовленный из гофрированного полимерного листа, может быть сформирован из материала толщиной примерно от 5 до 300 мкм, например, примерно от 10 до 250 мкм. Кроме того, общая площадь поверхности второго сегмента может составлять примерно от 300 мм2/мм до 1000 мм2/мм. Кроме того, элемент охлаждения аэрозоля может быть сформирован из материала с удельной площадью поверхности примерно от 10 мм2/мг до 100 мм2/мг.

[121] Второй сегмент может содержать нить, содержащую летучий ароматический ингредиент. В данном случае летучим ароматическим ингредиентом может быть, в частности, ментол. Например, нить может быть заполнена достаточным количеством ментола, чтобы обеспечить содержание ментола во втором сегменте 1,5 мг и более.

[122] Третий сегмент фильтрующего стержня 22 может представлять собой фильтр из ацетата целлюлозы. Длина третьего сегмента может составлять от 4 до 20 мм. Например, длина третьего сегмента может составлять примерно 12 мм, но также возможны и другие варианты.

[123] Фильтрующий стержень 22 может быть изготовлен с возможностью получения вкусов и ароматов. Например, вкусо-ароматизирующая жидкость может быть впрыснута в фильтрующий стержень 22. Например, дополнительные волокна, покрытые вкусо-ароматизирующей жидкостью, могут быть вставлены в фильтрующий стержень 22.

[124] Кроме того, фильтрующий стержень 22 может содержать по меньшей мере одну капсулу 23. В данном случае капсула 23 может генерировать вкус и аромат. Капсула 23 может генерировать аэрозоль. Например, капсула 23 может иметь конфигурацию, в которой жидкость, содержащая вкусо-ароматизирующий материал, обернута пленкой. Капсула 23 может иметь форму сферы или цилиндра, но также возможны и другие варианты.

[125] Как показано на ФИГ. 6, стик 30 может дополнительно содержать переднюю заглушку 33. Передняя заглушка 33 может быть расположена на стороне табачного стержня 31, противоположной фильтрующему стержню 32. Передняя заглушка 33 может препятствовать отсоединению табачного стержня 31 и попаданию сжиженного аэрозоля в устройство 10 для генерирования аэрозоля из табачного стержня 31 во время курения.

[126] Фильтрующий стержень 32 может содержать первый сегмент 321 и второй сегмент 322. Первый сегмент 321 может соответствовать первому сегменту фильтрующего стержня 22 на ФИГ. 4. Сегмент 322 может соответствовать третьему сегменту фильтрующего стержня 22 на ФИГ. 4.

[127] Диаметр и общая длина стика 30 могут соответствовать диаметру и общей длине стика 20 на ФИГ. 4. Например, длина передней заглушки 33 может составлять примерно 7 мм, длина табачного стержня 31 — примерно 15 мм, длина первого сегмента 321 — примерно 12 мм, а длина второго сегмента 322 — примерно 14 мм, но варианты осуществления изобретения не ограничиваются этим вариантом.

[128] Стик 30 может быть обернут, по меньшей мере, одной оберткой 35. Обертка 35 может иметь по меньшей мере одно отверстие, через которое может поступать наружный воздух или выходить внутренний воздух. Например, передняя заглушка 33 может быть обернута в первую обертку 351, табачный стержень 31 — во вторую обертку 352, первый сегмент 321 — в третью обертку 353, а второй сегмент 322 — в четвертую обертку 354. Кроме того, весь стик 30 может быть повторно обернут пятой оберткой 355.

[129] Кроме того, пятая обертка 355 может иметь по меньшей мере одну перфорацию 36. Например, перфорация 36 может быть выполнена, в частности, в области пятой обертки 355, окружающей табачный стержень 31. Например, перфорация 36 может служить для передачи тепла, генерируемого нагревателем 210, показанным на ФИГ. 3, в табачный стержень 31.

[130] Также второй сегмент 322 может содержать по меньшей мере одну капсулу 34. В данном случае капсула 34 может генерировать вкус и аромат. Капсула 34 может генерировать аэрозоль. Например, капсула 34 может иметь конфигурацию, в которой жидкость, содержащая вкусо-ароматизирующий материал, обернута пленкой. Капсула 34 может иметь форму сферы или цилиндра, но также возможны и другие варианты.

[131] Первая обертка 351 может быть изготовлена путем комбинирования оберточной бумаги общего назначения для фильтров и металлической фольги, например, алюминиевой фольги. Например, общая толщина первой обертки 351 может составлять от 45 до 55 мкм. Например, общая толщина первой обертки 351 может составлять 50,3 мкм. Кроме того, толщина металлической фольги первой обертки 351 может составлять от 6 до 7 мкм. Например, толщина металлической фольги первой обертки 351 может составлять 6,3 мкм. Кроме того, плотность материала первой обертки 351 может составлять от 50 г/м2 до 55 г/м2. Например, плотность первой обертки 351 может составлять 53 г/м2.

[132] Вторая обертка 352 и третья обертка 353 могут быть изготовлены из оберточной бумаги общего назначения для фильтров. Например, вторая обертка 352 и третья обертка 353 могут быть изготовлены из пористой или непористой оберточной бумаги.

[133] Например, пористость второй обертки 352 может составлять 35 000 УЕ; также возможны другие варианты. Кроме того, толщина второй обертки 352 может составлять от 70 до 80 мкм. Например, толщина второй обертки 352 может составлять 78 мкм. Плотность материала второй обертки 352 может составлять от 20 г/м2 до 25 г/м2. Например, плотность второй обертки 352 может составлять 23,5 г/м2.

[134] Например, пористость третьей обертки 353 может составлять 24 000 УЕ; также возможны другие варианты. Кроме того, толщина третьей обертки 353 может составлять примерно от 60 до 70 мкм. Например, толщина третьей обертки 353 может составлять 68 мкм. Плотность третьей обертки 353 может составлять примерно от 20 г/м2 до 25 г/м2. Например, плотность третьей обертки 353 может составлять 21 г/м2.

[135] Четвертая обертка 354 может быть сформирована из ламинированной полилактидом бумаги. В данном случае под ламинированной полилактидом бумагой понимают трехслойную бумагу, содержащую бумажный слой, слой полилактида и бумажный слой. Например, толщина четвертой обертки 353 может составлять от 100 до 1200 мкм. Например, толщина четвертой обертки 353 может составлять 110 мкм. Кроме того, плотность четвертой обертки 354 может составлять от 80 г/м2 до 100 г/м2. Например, плотность четвертой обертки 354 может составлять 88 г/м2.

[136] Пятая обертка 355 может быть изготовлена из стерилизованной бумаги (MFW). В данном случае под стерилизованной бумагой (MFW) понимается бумага, специально изготовленная для повышения прочности на разрыв, водостойкости, гладкости и т. п. по сравнению с обычной бумагой. Например, плотность материала пятой обертки 355 может составлять от 57 г/м2 до 63 г/м2. Например, плотность пятой обертки 355 может составлять 60 г/м2. Кроме того, толщина пятой обертки 355 может составлять от 64 до 70 мкм. Например, толщина пятой обертки 355 может составлять 67 мкм.

[137] Пятая обертка 355 может содержать добавленный к ней заданный материал. Примером материала может служить кремний, но возможны и другие материалы. Кремний обладает такими характеристиками, как термостойкость, устойчивость к температурным режимам, стойкость к окислению, стойкость к воздействию различных химических веществ, водоотталкивающие свойства, диэлектрические свойства и др. Помимо кремния, на пятую обертку 355 могут быть нанесены (или покрыты) любые другие материалы, обладающие раскрытыми выше характеристиками, без ограничений.

[138] Передняя заглушка 33 может быть изготовлена из ацетата целлюлозы. Например, передняя заглушка 33 может быть сформирована посредством добавления пластификатора (например, триацетина) в волокно ацетата целлюлозы. Моноденье нитей, составляющих волокно ацетата целлюлозы, может составлять от 1,0 до 10,0. Например, моноденье нитей, составляющих волокно ацетата целлюлозы, может составлять от 4,0 до 6,0. Моноденье нити передней заглушки 33 может составлять 5,0. Кроме того, поперечное сечение нитей передней заглушки 33 может иметь Y-образную форму. Общий денье передней заглушки 33 может составлять от 20 000 до 30 000. Например, общий денье передней заглушки 33 может составлять от 25 000 до 30 000. Например, общий денье передней заглушки 33 может составлять 28000.

[139] Кроме того, при необходимости передняя заглушка 33 может содержать по меньшей мере один канал. Поперечное сечение канала может иметь различные формы.

[140] Табачный стержень 31 может соответствовать табачному стержню 21, раскрытому выше со ссылкой на ФИГ. 4. Таким образом, здесь и далее подробное описание табачного стержня 31 будет опущено.

[141] Первый сегмент 321 может быть изготовлен из ацетата целлюлозы. Например, первый сегмент 321 может быть выполнен в форме трубки с полой внутренней частью. Например, первый сегмент 321 может быть изготовлен путем добавления пластификатора (например, триацетина) в волокно ацетата целлюлозы. Например, моноденье и общий денье первого сегмента 321 могут совпадать с моноденье и общим денье передней заглушки 33.

[142] Второй сегмент 322 может быть изготовлен из ацетата целлюлозы. Моноденье нити второго сегмента 322 может составлять от 1,0 до 10,0. Например, моноденье нитей второго сегмента 322 может составлять примерно от 8,0 до 10,0. Например, моноденье нити второго сегмента 322 может составлять 9,0. Кроме того, поперечное сечение нити второго сегмента 322 может иметь Y-образную форму. Общий денье второго сегмента 322 может составлять от 20 000 до 30 000. Например, общий денье второго сегмента 322 может составлять 25000.

[143] На ФИГ. 7 изображена схема, иллюстрирующая конфигурацию устройства для генерирования аэрозоля согласно одному из вариантов осуществления настоящего изобретения.

[144] Как показано на ФИГ. 7, устройство 10 для генерирования аэрозоля может содержать корпус 101 с определенным в нем пространством 130 для введения, нагреватель 110, индуктивный датчик 151, емкостный датчик 153, датчик 155 температуры, аккумулятор 16 и/или контроллер 17.

[145] Пространство 130 для введения может представлять собой пространство, определенное в корпусе 101, формирующем внешний вид устройства 10 для генерирования аэрозоля. Один конец пространства 130 для введения может быть открыт, образуя отверстие. Пространство 130 для введения может быть открыто для доступа наружу через отверстие. Отверстие может быть определено как один конец пространства 130 для введения.

[146] Стик 20 может быть вставлен в пространство 130 для введения. Пространство 130 для введения может быть выполнено в форме, соответствующей форме стика 20. Например, если стик 20 имеет круглое поперечное сечение, пространство 130 для введения может иметь цилиндрическую форму. Часть стика 20 может быть вставлена в пространство 130 для введения. Оставшаяся часть стика 20, отличающаяся от части стика, вставленной в пространство 130 для введения, может быть выведена наружу.

[147] Нагреватель 110 может быть расположен рядом с пространством 130 для введения. Нагреватель 110 может нагревать внутреннюю и/или внешнюю часть стика 20, используя питание, поступающее от аккумулятора 16. Нагреватель 110 может быть выполнен в виде электропроводящего нагревателя и/или нагревателя индукционного типа.

[148] Индуктивный датчик 151 и/или емкостной датчик 153 могут быть расположены рядом с пространством 130 для введения.

[149] Индуктивный датчик 151 может содержать по меньшей мере одну катушку. Катушка индуктивного датчика 151 может быть расположена рядом с пространством 130 для введения. Например, при изменении магнитного поля вокруг катушки, через которую протекает ток, характеристики протекающего через катушку тока могут изменяться в соответствии с законом электромагнитной индукции Фарадея. В данном случае к характеристикам протекающего через катушку тока может относиться частота переменного тока, величина тока, величина напряжения, величина индуктивности, величина импеданса и другие параметры.

[150] Индуктивный датчик 151 может выводить сигнал, соответствующий характеристикам протекающего через катушку тока. Например, индуктивный датчик 151 может выводить сигнал, соответствующий значению индуктивности катушки.

[151] Емкостной датчик 153 может содержать проводящий корпус. Проводящий корпус датчика 153 емкости может быть расположен рядом с пространством 130 для введения. Емкостной датчик 153 может выводить сигнал, соответствующий электромагнитным характеристикам окружающей среды, например, емкости вокруг проводящего корпуса. Например, когда стик 20, содержащий первую обертку 241 из металлического материала, вставлен в пространство 230 для введения, электромагнитные характеристики вокруг проводящего корпуса могут изменяться под действием первой обертки 241.

[152] Датчик 155 температуры может выводить сигнал, соответствующий температуре нагревателя 110. В одном из вариантов осуществления изобретения датчик 155 температуры может содержать резистор, величина сопротивления которого изменяется с изменением температуры нагревателя 110. В этом случае датчик 155 температуры может выводить сигнал, соответствующий величине сопротивления резистора, в качестве сигнала, соответствующего температуре нагревателя 110. В одном из вариантов осуществления изобретения датчик 155 температуры может представлять собой датчик, выполненный с возможностью определения величины сопротивления нагревателя 110. В этом случае датчик 155 температуры может выводить сигнал, соответствующий величине сопротивления нагревателя 110, в качестве сигнала, соответствующего температуре нагревателя 110.

[153] Контроллер 17 может определить, вставлен ли стик 20 в пространство 130 для введения, с помощью индуктивного датчика 151 и/или емкостного датчика 153. Например, когда значение индуктивности, соответствующее сигналу индуктивного датчика 151, равно или превышает предварительно заданное значение, контроллер 17 может определить, что стик 20 вставлен в пространство 130 для введения. Например, когда значение емкости, соответствующее сигналу датчика 153 емкости, изменяется на предварительно заданное опорное значение или превышает его, контроллер 17 может определить, что стик 20 вставлен в пространство 130 для введения.

[154] Контроллер 17 может определять температуру нагревателя 110 с помощью датчика 155 температуры. Контроллер 17 может регулировать питание, подаваемое на нагреватель 110, в зависимости от температуры нагревателя 110. Например, контроллер 17 может определять заданную температуру нагревателя 110 на основании профиля температуры, хранящегося в памяти 14. В этом случае контроллер 17 может регулировать коэффициент заполнения импульса тока, подаваемого на нагреватель 110, на основании разности между температурой нагревателя 110 и заданной температурой.

[155] На ФИГ. 8 и 9 изображены блок-схемы способа эксплуатации устройства для генерирования аэрозоля согласно одному из вариантов осуществления настоящего изобретения.

[156] Как показано на ФИГ. 8, устройство 10 для генерирования аэрозоля может определить, вставлен ли стик 20 в пространство 130 для введения, с помощью индуктивного датчика 151 и/или емкостного датчика 153 на этапе S810.

[157] В одном из вариантов осуществления изобретения устройство 10 для генерирования аэрозоля может отслеживать сигнал емкостного датчика 153. После определения, что стик 20 вставлен в пространство 130 для введения, на основании сигнала емкостного датчика 153, устройство 10 для генерирования аэрозоля может отслеживать сигнал индуктивного датчика 151. После определения, что стик 20 вставлен в пространство 130 для введения, на основании сигнала датчика 151 индуктивности, устройство 10 для генерирования аэрозоля может окончательно определить, что стик 20 вставлен в пространство 130 для введения.

[158] После определения, что стик 20 вставлен в пространство 130 для введения, устройство 10 для генерирования аэрозоля может подавать питание на нагреватель 110 на этапе S820. Например, устройство 10 для генерирования аэрозоля может подавать питание на нагреватель 110 на основании профиля температуры, хранящегося в памяти 14.

[159] Устройство 10 для генерирования аэрозоля может определять наличие стика 20 в пространстве 130 для введения в несколько периодов, в которых питание поступает на нагреватель 110, на основании нескольких условий, соответствующих этим периодам, на этапе S830. В данном случае несколько условий, соответствующих данным периодам, могут отличаться друг от друга. Далее приводится раскрытие этого со ссылкой на ФИГ. 9.

[160] Как показано на ФИГ. 9, устройство 10 для генерирования аэрозоля может вычислять уклон, соответствующий изменению температуры нагревателя 110 в первый из нескольких периодов на этапе S910. В данном случае первый период может представлять собой период, соответствующий предварительному нагреву нагревателя 110. В данном случае под «предварительным нагревом» может пониматься повышение температуры нагревателя 110 до определенного уровня после введения стика 20 для подготовки к генерированию аэрозоля. Например, первый период может представлять собой период от момента начала подачи питания на нагреватель 110 до момента истечения предварительно заданного периода времени.

[161] Устройство 10 для генерирования аэрозоля может определять заданную температуру предварительного нагрева нагревателя 110 на основании профиля температуры в первом периоде. Устройство 10 для генерирования аэрозоля может подавать питание на нагреватель 110 таким образом, чтобы температура нагревателя 110 превышала заданную температуру для предварительного нагрева нагревателя 110.

[162] Устройство 10 для генерирования аэрозоля может определять, равен ли или больше ли уклон, соответствующий изменению температуры нагревателя 110, уклона, соответствующего первому периоду (далее называемого первым уклоном). В данном случае первый уклон может представлять собой уклон, рассчитанный при подаче питания на нагреватель 110 в соответствии с заданной температурой предварительного нагрева нагревателя 110 в состоянии, в котором стик 20 не вставлен в пространство 130 для введения. Например, первый уклон может представлять собой минимальное значение уклона, рассчитанное в первом периоде подачи питания на нагреватель 110 в соответствии с заданной температурой предварительного нагрева нагревателя 110 в состоянии, в котором стик 20 не вставлен в пространство 130 для введения.

[163] Когда на нагреватель 110 в состоянии, в котором стик 20 вставлен в пространство 130 для введения, поступает питание, стик 20, вставленный в пространство 130 для введения, может поглощать тепло, генерируемое нагревателем 110. То есть поглощение тепла стиком 20, вставленным в пространство 130 для введения, может препятствовать повышению температуры нагревателя 110. Поэтому, когда стик 20 вставлен в пространство 130 для введения, температура нагревателя 110 может повышаться медленнее, чем в ситуации, когда стик 20 не вставлен в пространство 130 для введения.

[164] После определения того, что уклон, соответствующий изменению температуры нагревателя 110, меньше первого уклона в первом периоде, устройство 10 для генерирования аэрозоля может определить, равна ли температура нагревателя 110 заданной температуре или превышает ее во втором из нескольких периодов, на этапе S920. В данном случае второй период может представлять собой период, соответствующий завершению предварительного нагрева нагревателя 110. Например, предварительный нагрев нагревателя 110 может быть завершен к моменту завершения второго периода.

[165] В одном из вариантов осуществления изобретения предварительно заданная температура может соответствовать заданной температуре предварительного нагрева нагревателя 110. Например, если на нагреватель 110 поступает питание в соответствии с заданной температурой для предварительного нагрева нагревателя 110 в состоянии, в котором стик 20 не вставлен в пространство 130 для введения, температура нагревателя 110 может превысить предварительно заданную температуру во втором периоде. С другой стороны, когда стик 20 вставлен в пространство 130 для введения, второй период может завершиться в состоянии, в котором температура нагревателя 110 будет ниже предварительно заданной температуры вследствие поглощения тепла стиком 20.

[166] После определения того, что температура нагревателя 110 ниже предварительно заданной температуры во втором периоде, устройство 10 для генерирования аэрозоля может определить, повышается ли температура нагревателя 110 в третьем из нескольких периодов, на этапе S930. В данном случае третий период может представлять собой период, соответствующий началу нагрева нагревателя 110. Например, нагрев нагревателя 110 для генерирования аэрозоля может быть запущен в момент начала третьего периода.

[167] В одном из вариантов осуществления изобретения заданная температура нагревателя 110, установленная для третьего периода, может быть ниже предварительно заданной температуры, установленной для периода, предшествующего третьему периоду, например, второго периода. Например, когда на нагреватель 110 поступает питание в соответствии с заданной температурой нагревателя 110, установленной для третьего периода, в состоянии, в котором стик 20 не вставлен в пространство 130 для введения, температура нагревателя 110 может постепенно снижаться с заданной температуры, установленной для второго периода, до заданной температуры, установленной для третьего периода.

[168] С другой стороны, когда стик 20 вставлен в пространство 130 для введения, температура нагревателя 110 в момент начала третьего периода может быть ниже заданной температуры нагревателя 110, установленной для третьего периода, вследствие поглощения тепла стиком 20 перед третьим периодом. В этом случае, когда на нагреватель 110 поступает питание в соответствии с заданной температурой нагревателя 110, установленной для третьего периода, в состоянии, в котором стик 20 вставлен в пространство 130 для введения, температура нагревателя 110 может повышаться. Например, температура нагревателя 110 может повышаться в течение предварительно заданного или более длительного периода времени с момента начала третьего периода.

[169] После определения повышения температуры нагревателя 110 в третьем периоде устройство 10 для генерирования аэрозоля может определить, равен ли или больше ли уклон, соответствующий изменению температуры нагревателя 110, уклона, соответствующего четвертому периоду (далее называемый вторым уклоном) в четвертый из нескольких периодов на этапе S940. В данном случае четвертый период может представлять собой период, соответствующий изменению заданной температуры нагрева нагревателя 110. Например, заданная температура нагревателя 110, установленная для четвертого периода, может быть ниже заданной температуры нагревателя 110, установленной для третьего периода, то есть периода, предшествующего четвертому периоду. При этом второй уклон может быть установлен меньше 0.

[170] Согласно одному из вариантов осуществления изобретения, второй уклон может соответствовать уклону температуры нагревателя 110, рассчитанному при изменении заданной температуры нагрева нагревателя 110 в состоянии, в котором стик 20 не вставлен в пространство 130 для введения. Например, второй уклон может соответствовать максимальному значению уклона, рассчитанному в четвертом периоде, когда на нагреватель 110 поступает питание в соответствии с измененной заданной температурой нагревателя 110 в состоянии, в котором стик 20 не вставлен в пространство 130 для введения.

[171] В состоянии, в котором стик 20 вставлен в пространство 130 для введения, температура стика 20 может быть достаточно высокой вследствие тепла, поглощенного стиком 20 перед четвертым периодом. Соответственно, даже если заданная температура для нагрева нагревателя 110 будет снижена в четвертом периоде, температура нагревателя 110 может изменяться относительно медленно за счет тепла, остающегося в стике 20. Таким образом, когда стик 20 вставлен в пространство 130 для введения, температура нагревателя 110 может снижаться медленно по сравнению с ситуацией, в которой стик 20 не вставлен в пространство 130 для введения.

[172] После определения того, что уклон, соответствующий изменению температуры нагревателя 110, равен или превышает второй уклон в четвертом периоде, устройство 10 для генерирования аэрозоля может определить, что стик 20 находится в пространстве 130 для введения, на этапе S950.

[173] В то же время, если уклон, соответствующий изменению температуры нагревателя 110, равен или превышает первый уклон в первом периоде, когда температура нагревателя 110 равна или превышает предварительно заданную температуру во втором периоде, когда температура нагревателя 110 снижается или поддерживается в третьем периоде, или если уклон, соответствующий изменению температуры нагревателя 110, меньше второго уклона в четвертом периоде, устройство 10 для генерирования аэрозоля может определить, что стик 20 отсутствует в пространстве 130 для введения, на этапе S960.

[174] Как показано на ФИГ. 8, после определения того, что стик 20 отсутствует в пространстве 130 для введения, устройство 10 для генерирования аэрозоля может прервать подачу питания на нагреватель 110 на этапах S840 и S850. Например, когда терминал пользователя, оснащенный магнитом, самостоятельно создающим магнитное поле, приближают к устройству 10 для генерирования аэрозоля, устройство 10 для генерирования аэрозоля может определить, что стик 20 вставлен в пространство для введения, с помощью индуктивного датчика 151. Например, когда электрическое поле формируется антенной связи, входящей в состав терминала пользователя, устройство 10 для генерирования аэрозоля, расположенное рядом с терминалом пользователя, может определить, что стик 20 вставлен в пространство для введения, с помощью емкостного датчика 153.

[175] После определения отсутствия стика 20 в пространстве 130 для введения на основании различных условий, связанных с температурой нагревателя 110, во время подачи питания на нагреватель 110 устройство 10 для генерирования аэрозоля может прервать подачу питания на нагреватель 110. Соответственно, даже если датчик обнаружения стика неправильно определяет введение стика 20, можно предотвратить нагрев нагревателя 110 в состоянии, в котором стик 20 не вставлен.

[176] В одном из вариантов осуществления после определения отсутствия стика 20 в пространстве 130 для введения устройство 10 для генерирования аэрозоля может выводить сообщение через интерфейс 11 ввода/вывода. Например, устройство 10 для генерирования аэрозоля может выдавать вибрацию, указывающую на ошибку датчика обнаружения стика, посредством мотора из устройств вывода, входящих в состав интерфейса 11 ввода/вывода.

[177] В одном из вариантов осуществления изобретения после определения отсутствия стика 20 в пространстве 130 для введения устройство 10 для генерирования аэрозоля может сохранять данные об ошибке датчика обнаружения стика в памяти 14.

[178] На ФИГ. 10 изображен график, демонстрирующий температуру нагревателя 110, рассчитанную, когда стик 20 не вставлен в пространство 130 для введения. На ФИГ. 11 изображен график, демонстрирующий температуру нагревателя 110, рассчитанную, когда стик 20 вставлен в пространство 130 для введения.

[179] Как показано на ФИГ. 10 и 11, в нескольких периодах S1-S4 температура нагревателя 110 может изменяться различным образом в зависимости от того, вставлен ли стик 20 в пространство 130 для введения.

[180] В первом периоде S1, в котором питание поступает на нагреватель 110 в соответствии с заданной температурой предварительного нагрева нагревателя 110, уклон, соответствующий изменению температуры нагревателя 110 в состоянии, в котором стик 20 вставлен в пространство 130 для введения, может быть меньше, чем в состоянии, в котором стик 20 не вставлен в пространство 130 для введения.

[181] Во втором периоде S2, соответствующем завершению предварительного нагрева нагревателя 110, когда стик 20 не вставлен в пространство 130 для введения, температура нагревателя 110 может достигать предварительно заданной температуры T1. С другой стороны, когда стик 20 вставлен в пространство 130 для введения, второй период S2 может быть завершен в состоянии, в котором температура нагревателя 110 ниже T1.

[182] В третьем периоде S3, соответствующем началу нагрева нагревателя 110, когда стик 20 не вставлен в пространство 130 для введения, температура нагревателя 110 может постепенно снижаться, пока на нагреватель 110 поступает питание в соответствии с заданной температурой нагрева нагревателя 110. С другой стороны, когда стик 20 вставлен в пространство 130 для введения, температура нагревателя 110 может постепенно повышаться, пока на нагреватель 110 поступает питание в соответствии с заданной температурой нагрева нагревателя 110.

[183] В четвертом периоде S4, в котором заданная температура для нагрева нагревателя 110 изменяется, когда стик 20 не вставлен в пространство 130 для введения, температура нагревателя 110 может быть резко снижена при снижении заданной температуры нагрева нагревателя 110. С другой стороны, когда стик 20 вставлен в пространство 130 для введения, температура нагревателя 110 может медленно снижаться, несмотря на снижение заданной температуры нагрева нагревателя 110.

[184] Как было описано выше, по меньшей мере в одном из вариантов осуществления настоящего изобретения можно исправить ошибку определения введения стика 20.

[185] Кроме того, по меньшей мере в одном из вариантов осуществления настоящего изобретения можно предотвратить нагрев нагревателя в состоянии, в котором стик 20 не вставлен.

[186] Кроме того, по меньшей мере в одном из вариантов осуществления настоящего изобретения можно точно определить ошибку определения введения стика на основании различных условий, соответствующих нескольким периодам, в которых питание поступает на нагреватель.

[187] Как показано на ФИГ. 1-11, устройство 10 для генерирования аэрозоля согласно одному из аспектов настоящего изобретения может содержать корпус 101 с пространством 130 для введения внутри него, первые датчики 151 и 153, выполненные с возможностью передачи сигналов, соответствующих пространству 130 для введения, нагреватель 110, выполненный с возможностью нагрева стика 20, вставленного в пространство 130 для введения, второй датчик 155, выполненный с возможностью вывода сигнала, соответствующего температуре нагревателя 110, и контроллер 17. Контроллер 17 может осуществлять управление таким образом, чтобы подавать питание на нагреватель 110 на основании определения введения стика 20 с использованием первых датчиков 151 и 153. В каждом из нескольких периодов, в которых питание поступает на нагреватель 110, контроллер 17 может определять наличие стика 20 на основании условий, связанных с температурой нагревателя 110 и соответствующих нескольким периодам. Определив отсутствие стика 20, контроллер 17 может осуществлять управление таким образом, чтобы прервать подачу питания на нагреватель 110. Условия, соответствующие нескольким периодам, могут отличаться друг от друга.

[188] Кроме того, в соответствии с другим аспектом настоящего изобретения, в первый период, соответствующий предварительному нагреву нагревателя 110, контроллер 17 может определить наличие стика 20 после определения того, что уклон, соответствующий изменению температуры нагревателя 110, меньше уклона, соответствующего первому периоду.

[189] Кроме того, в соответствии с другим аспектом настоящего изобретения, во втором периоде, соответствующем завершению предварительного нагрева нагревателя 110, контроллер 17 может определить наличие стика 20 после определения того, что температура нагревателя 110 ниже предварительно заданной температуры.

[190] Кроме того, в соответствии с другим аспектом настоящего изобретения, предварительно заданная температура может соответствовать заданной температуре нагревателя 110, установленной для второго периода на основании профиля температуры.

[191] Кроме того, в соответствии с другим аспектом настоящего изобретения, в третьем периоде, соответствующем началу нагрева нагревателя 110, контроллер 17 может определить наличие стика 20 после определения повышения температуры нагревателя 110.

[192] Кроме того, в соответствии с другим аспектом настоящего изобретения, заданная температура нагревателя 110, установленная для третьего периода, может быть ниже заданной температуры нагревателя 110, установленной для периода, предшествующего третьему периоду.

[193] Кроме того, в соответствии с другим аспектом настоящего изобретения, в четвертом периоде, соответствующем изменению заданной температуры нагрева нагревателя 110, контроллер 17 может определить наличие стика 20 после определения того, что уклон, соответствующий изменению температуры нагревателя 110, равен или превышает уклон, соответствующий четвертому периоду.

[194] Кроме того, в соответствии с другим аспектом настоящего изобретения, устройство для генерирования аэрозоля может дополнительно содержать интерфейс 11 ввода/вывода, содержащий мотор. После определения отсутствия стика 20 контроллер 17 может выдавать вибрацию, соответствующую ошибкам первых датчиков 151 и 153, посредством мотора.

[195] Кроме того, в соответствии с другим аспектом настоящего изобретения, устройство для генерирования аэрозоля может дополнительно содержать память 14. После определения отсутствия стика 20 контроллер 17 может сохранить данные об ошибках первых датчиков 151 и 153 в памяти 14.

[196] Способ эксплуатации устройства 10 для генерирования аэрозоля согласно одному из аспектов настоящего изобретения может содержать подачу питания на нагреватель 110, выполненный с возможностью нагрева стика 20, когда стик 20 вставлен в пространство 130 для введения внутри корпуса 101; определение наличия стика 20 в каждом из нескольких периодов подачи питания на нагреватель 110 на основании условий, связанных с температурой нагревателя 110 и соответствующих нескольким периодам; и прерывание подачи питания на нагреватель 110 после определения отсутствия стика 20. Условия, соответствующие нескольким периодам, могут отличаться друг от друга.

[197] Некоторые варианты осуществления или другие варианты осуществления изобретения, раскрытые выше, не являются взаимоисключающими или отличными друг от друга. Любые или все элементы вариантов осуществления раскрытого выше изобретения могут быть объединены с другими или объединены друг с другом по конфигурации или функции.

[198] Например, конфигурация «А», раскрытая в одном варианте осуществления изобретения и чертежах, и конфигурация «В», раскрытая в другом варианте осуществления изобретения и чертежах, могут быть объединены друг с другом. А именно, хотя комбинация между конфигурациями прямо не раскрыта, комбинация возможна, за исключением случая, когда раскрыто, что комбинация невозможна.

[199] Хотя варианты осуществления изобретения были раскрыты со ссылкой на ряд иллюстративных вариантов осуществления изобретения, следует понимать, что специалисты в данной области техники могут разработать множество других модификаций и вариантов осуществления изобретения, которые будут подпадать под действие принципов настоящего изобретения. В частности, возможны различные варианты и изменения составных частей и/или компоновок рассматриваемого комбинированного устройства в пределах объема раскрытия, чертежей и прилагаемой формулы изобретения. Помимо вариантов и изменений составных частей и/или компоновок, специалистам в данной области техники также будут очевидны альтернативные варианты использования.

Похожие патенты RU2839913C2

название год авторы номер документа
УСТРОЙСТВО ДЛЯ ГЕНЕРИРОВАНИЯ АЭРОЗОЛЯ И СПОСОБ ЭКСПЛУАТАЦИИ ТАКОГО УСТРОЙСТВА 2022
  • Чо, Пюсун
  • Пак, Сангю
  • Ли, Чжонсуб
RU2831262C2
УСТРОЙСТВО ДЛЯ ГЕНЕРИРОВАНИЯ АЭРОЗОЛЯ 2022
  • Чжун, Хёнчжин
  • Ким, Тхэхон
  • Пак, Чуон
  • Хан, Чжунхо
RU2831258C2
УСТРОЙСТВО ДЛЯ ГЕНЕРИРОВАНИЯ АЭРОЗОЛЯ И СПОСОБ ЕГО ЭКСПЛУАТАЦИИ 2022
  • Ким,
  • Ким, Тонсун
  • Им, Хониль
  • Чан, Соксу
RU2834874C2
УСТРОЙСТВО ДЛЯ ГЕНЕРИРОВАНИЯ АЭРОЗОЛЯ И СПОСОБ ЭКСПЛУАТАЦИИ ТАКОГО УСТРОЙСТВА 2022
  • Пак, Чуон
  • Ким, Тхэхон
  • Чжун, Хёнчжин
RU2838075C2
УСТРОЙСТВО ДЛЯ ГЕНЕРИРОВАНИЯ АЭРОЗОЛЯ (ВАРИАНТЫ) 2022
  • Чо, Пюсун
  • Пак, Сангю
  • Ли, Чжонсуб
RU2831726C2
УСТРОЙСТВО ДЛЯ ГЕНЕРИРОВАНИЯ АЭРОЗОЛЯ 2022
  • Ким, Хван
  • Ким, Тон Сон
  • Лим, Хониль
  • Чан, Сок Су
RU2820134C2
УСТРОЙСТВО ДЛЯ ГЕНЕРИРОВАНИЯ АЭРОЗОЛЯ 2022
  • Ким, Тон Сон
  • Ким, Хван
  • Лим, Хен Иль
  • Чан, Сок Су
RU2833148C2
УСТРОЙСТВО ДЛЯ ГЕНЕРИРОВАНИЯ АЭРОЗОЛЯ 2022
  • Пак, Чуон
  • Ким, Минкю
  • Ли, Чжонсоб
  • Чо, Пюнсун
RU2822055C2
УСТРОЙСТВО ДЛЯ ГЕНЕРИРОВАНИЯ АЭРОЗОЛЯ, ВЫПОЛНЕННОЕ С ВОЗМОЖНОСТЬЮ КОМПЕНСАЦИИ ЗАТЯЖКИ, И СПОСОБ ЭКСПЛУАТАЦИИ ТАКОГО УСТРОЙСТВА 2022
  • Ким, Хван
  • Ким, Тон Сон
  • Ли, Сын Вон
  • Чан, Сок Су
  • Хан, Дэ Нам
RU2832502C2
УСТРОЙСТВО ДЛЯ ГЕНЕРИРОВАНИЯ АЭРОЗОЛЯ И КОРПУС УСТРОЙСТВА ДЛЯ ГЕНЕРИРОВАНИЯ АЭРОЗОЛЯ 2022
  • Ким, Тон Сон
  • Ким, Хван
  • Лим, Хониль
  • Чан, Сок Су
RU2829721C2

Иллюстрации к изобретению RU 2 839 913 C2

Реферат патента 2025 года УСТРОЙСТВО ДЛЯ ГЕНЕРИРОВАНИЯ АЭРОЗОЛЯ И СПОСОБ ЭКСПЛУАТАЦИИ ТАКОГО УСТРОЙСТВА

Группа изобретений относится к вариантам выполнения устройства для генерирования аэрозоля и способу эксплуатации устройства для генерирования аэрозоля. Устройство для генерирования аэрозоля содержит корпус, форма которого определяет пространство для введения, размер которого позволяет разместить стик, а также первый датчик, выполненный с возможностью вывода сигнала, соответствующего наличию стика в пространстве для введения, нагреватель, выполненный с возможностью нагрева стика, расположенного в пространстве для введения, в соответствии с подачей питания на нагреватель, второй датчик, выполненный с возможностью вывода сигнала, соответствующего температуре нагревателя, и контроллер. Контроллер выполнен с возможностью: управления подачей питания на нагреватель на основании сигнала первого датчика, указывающего на наличие стика в пространстве для введения; определения наличия стика в пространстве для введения в каждый из нескольких периодов подачи питания на нагреватель на основании сигнала второго датчика; и прерывания подачи питания на нагреватель на основании определения отсутствия стика в пространстве для введения на основании сигнала второго датчика. Обеспечивается точное определение введения стика на основании различных условий, соответствующих нескольким периодам подачи питания на нагреватель. 3 н. и 8 з.п. ф-лы, 11 ил.

Формула изобретения RU 2 839 913 C2

1. Устройство для генерирования аэрозоля, содержащее: корпус, форма которого определяет пространство для введения, размер которого позволяет разместить стик; первый датчик, выполненный с возможностью вывода сигнала, соответствующего наличию стика в пространстве для введения; нагреватель, выполненный с возможностью нагрева стика, расположенного в пространстве для введения, в соответствии с подачей питания на нагреватель; второй датчик, выполненный с возможностью вывода сигнала, соответствующего температуре нагревателя; и контроллер, выполненный с возможностью: управления подачей питания на нагреватель на основании сигнала первого датчика, указывающего на наличие стика в пространстве для введения; определения наличия стика в пространстве для введения в каждый из нескольких периодов подачи питания на нагреватель на основании сигнала второго датчика; и прерывания подачи питания на нагреватель на основании определения отсутствия стика в пространстве для введения на основании сигнала второго датчика.

2. Устройство для генерирования аэрозоля по п. 1, в котором первый из нескольких периодов соответствует предварительному нагреву нагревателя и в котором контроллер дополнительно выполнен с возможностью определения наличия стика в пространстве для введения на основании того, что уклон, соответствующий изменению температуры нагревателя, меньше уклона, соответствующего первому периоду.

3. Устройство для генерирования аэрозоля по п. 1, в котором второй из нескольких периодов соответствует завершению предварительного нагрева нагревателя и в котором контроллер дополнительно выполнен с возможностью определения наличия стика в пространстве для введения на основании того, что температура нагревателя ниже определенной температуры.

4. Устройство для генерирования аэрозоля по п. 3, в котором определенная температура соответствует заданной температуре нагревателя, установленной для второго периода на основании профиля температуры.

5. Устройство для генерирования аэрозоля по п. 1, в котором третий из нескольких периодов соответствует началу нагрева нагревателя и в котором контроллер дополнительно выполнен с возможностью определения наличия стика в пространстве для введения на основании повышения температуры нагревателя.

6. Устройство для генерирования аэрозоля по п. 5, в котором заданная температура нагревателя, установленная для третьего периода, ниже заданной температуры нагревателя, установленной для периода, предшествующего третьему периоду.

7. Устройство для генерирования аэрозоля по п. 1, в котором четвертый из нескольких периодов соответствует изменению заданной температуры для нагрева нагревателя и в котором контроллер дополнительно выполнен с возможностью определения наличия стика в пространстве для введения на основании того, что уклон, соответствующий изменению температуры нагревателя, равен или превышает уклон, соответствующий четвертому периоду.

8. Устройство для генерирования аэрозоля по п. 1, дополнительно содержащее: устройство передачи тактильных ощущений, в котором контроллер дополнительно выполнен с возможностью вызывать вибрацию устройства передачи тактильных ощущений, указывающую на ошибку первого датчика, на основании сигнала первого датчика, указывающего на наличие стика в пространстве для введения при том, что сигнал второго датчика указывает на отсутствие стика в пространстве для введения.

9. Устройство для генерирования аэрозоля по п. 1, дополнительно содержащее: память; в котором контроллер дополнительно выполнен с возможностью сохранения в памяти данных, относящихся к ошибке первого датчика, на основании сигнала первого датчика, указывающего на наличие стика в пространстве для введения при том, что сигнал второго датчика указывает на отсутствие стика в пространстве для введения.

10. Способ эксплуатации устройства для генерирования аэрозоля, содержащего нагреватель, содержащий: управление подачей питания на нагреватель на основании сигнала первого датчика, указывающего на наличие стика в пространстве для введения в устройстве; определение наличия стика в пространстве для введения в каждый из нескольких периодов подачи питания на нагреватель на основании сигнала второго датчика, соответствующего температуре нагревателя; и прерывание подачи питания на нагреватель на основании определения отсутствия стика в пространстве для введения.

11. Устройство для генерирования аэрозоля, содержащее: корпус, форма которого определяет пространство для введения, размер которого позволяет разместить стик; первый датчик, выполненный с возможностью вывода сигнала, соответствующего наличию стика в пространстве для введения; нагреватель, выполненный с возможностью нагрева стика, расположенного в пространстве для введения, в соответствии с подачей питания на нагреватель; второй датчик, выполненный с возможностью вывода сигнала, соответствующего температуре нагревателя; и контроллер, выполненный с возможностью: управления подачей питания на нагреватель на основании сигнала первого датчика, указывающего на наличие стика в пространстве для введения; и прерывания подачи питания на нагреватель на основании определения, в каждый из нескольких периодов подачи питания на нагреватель, отсутствия стика в пространстве для введения в соответствии с сигналом второго датчика и независимо от сигнала первого датчика, указывающего на наличие стика в пространстве для введения.

Документы, цитированные в отчете о поиске Патент 2025 года RU2839913C2

Способ регенерирования сульфо-кислот, употребленных при гидролизе жиров 1924
  • Петров Г.С.
SU2021A1
ВЫПОЛНЕННЫЙ С ВОЗМОЖНОСТЬЮ ОТСОЕДИНЕНИЯ ИСТОЧНИК ПИТАНИЯ ДЛЯ УСТРОЙСТВА ДОСТАВКИ АЭРОЗОЛЯ 2017
  • Дэвис Майкл Ф.
  • Филлипс Перси Д.
  • Роджерс Джеймс В.
  • Браун Лиза Э.
  • Демопулос Джеймс
RU2739999C2
KR 20190049408 A, 09.05.2019
Приспособление для суммирования отрезков прямых линий 1923
  • Иванцов Г.П.
SU2010A1

RU 2 839 913 C2

Авторы

Чюн, Хюнчин

Пак, Чуон

Ким, Тэхун

Хан, Чунхо

Даты

2025-05-14Публикация

2022-10-12Подача
