Дробилка-плющилка Российский патент 2024 года по МПК B02C4/06

Область техники, к которой относится изобретение

Дробилка-плющилка относится к устройствам для переработки посредством дробления и/или плющения сыпучего продукта и может быть использована в пищевой промышленности или в кормопроизводстве.

Уровень техники

Известно вальцовое устройство плющения концентрированных кормов для животных, включающее цельный металлический корпус, раму, рифленые вальцы и привод для их вращения (см. патент RU № 51899, B02C 4/06, опубл. 10.03.2006).

Недостатком данного вальцового устройства плющения является высокая металлоемкость и ограниченность ее функциональных возможностей, только плющением продукта.

Известен измельчитель, состоящий из корпуса-статора и размещенных в его полости приводного ротора, приемной, дробильной, разгрузочной камер, а также соединенного с приемной камерой загрузочного бункера, разрушающего элемента в виде вращающегося цилиндра, закрепленного на статоре, и ротора, выполненного рифленым, с возможностью измельчения исходного продукта (см. патент RU № 2687192, B02C 4/00, опубл. 07.05.2019).

Недостатком измельчителя является ограниченность его функциональных возможностей, только дроблением продукта.

Известна плющилка-дробилка, которая состоит из рамы, двигателя с приводом, жесткого и прочного кожуха, закрепленного на раме с двумя симметрично закрепленными в его полости цилиндрическими рифлеными вальцами, которые выполнены с возможностью ограниченного регулирования положения при взаимодействии друг с другом и рифлеными противорезами, закрепленными на внутренней стенке кожуха, причем оси вальцов снабжены шестернями в зацеплении друг с другом, а привод выполнен с возможностью организации реверсивного вращения вальцов (см. патент RU № 2653077, МПК В02С 4/06, опубл. 07.05.2018).

Недостатками данной плющилки-дробилки являются высокая металлоемкость и конструкция, осложняющая проведение ремонтов и ТО.

Наиболее близкой по технической сущности к предполагаемому изобретению является дробилка-плющилка, которая состоит из рамы, двигателя с приводом, загрузочного и разгрузочного бункера, жесткого и прочного кожуха, закрепленного на раме, в полости которого расположен ротор с возможностью организации его реверсивного вращения и взаимодействия с противорезом, установленным на внутренней части кожуха, причем кожух выполнен со съемной стенкой, на место которой может быть установлен инерционный валец для взаимодействия с ротором при плющении (см. патент RU № 2733980, МПК В02С 13/06, опубл. 09.10.2020).

Недостатком данного измельчителя являются высокая металлоемкость конструкции и необходимость проведения дополнительных операций перед работой.

Раскрытие изобретения

Технический результат, который может быть, достигнут с помощью предлагаемого изобретения, сводится к снижению металлоемкости и энергоемкости, повышению надежности и эффективности процесса измельчения, путем организации плющения и дробления на базе одного вращающегося ротора.

Дробилка-плющилка позволяет, как дробить, так и плющить измельчаемый материал за счет организации реверсивного вращения ротора и взаимодействия его с закрепленным на внутренней части кожуха рифленым противорезом для дробления или с закрепляемым с другой стороны кожуха вращающимися цилиндрами (1 и более штук) при плющении. Такая конструкция позволяет получать готовый продукт без повышенного содержания мучнистых фракций при дроблении и плющении, проста конструктивно, позволяет изменять положение рифленых противорезов и вращающихся цилиндров для регулирования рабочего зазора и положения их на кожухе.

Технический результат достигается с помощью дробилки-плющилки, которая состоит из рамы, двигателя с приводом, загрузочного бункера, закрепленного на раме, кожуха, в полости которого расположены дробильная, плющильная, разгрузочная камеры и ротор, с возможностью организации его реверсивного вращения и взаимодействия с рифленым противорезом (дробление при вращении ротора против часовой стрелки) или вращающимися цилиндрами (плющение при вращении ротора по часовой стрелке), установленными на противоположных сторонах внутренней части кожуха.

Процесс измельчения происходит следующим образом. Поступая из бункера в полость измельчителя, зерновой или сыпучий исходный материал заполняет приемную камеру, попадает на рабочую поверхность ротора и транспортируются к противорезу, закрепленному на кожухе (дробление при вращении ротора против часовой стрелки) или к закрепленным с другой стороны кожуха вращающимся цилиндрам (плющение при вращении ротора по часовой стрелке), где и происходит изменение их исходной формы (скалывание, раздавливание и т.п.). Затем материал перемещается к разгрузочной камере.

Краткое описание чертежей

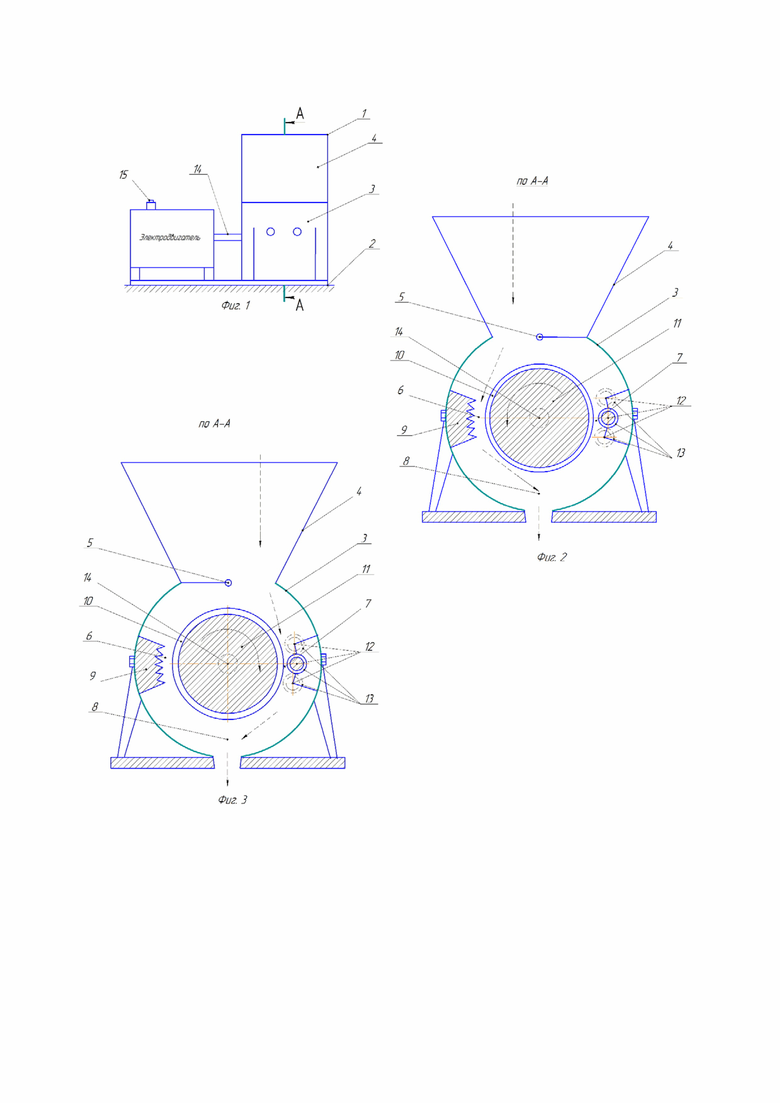

На фиг. 1 показан общий вид дробилки-плющилки.

На фиг. 2 показан поперечный разрез рабочих зон дробилки-плющилки при дроблении.

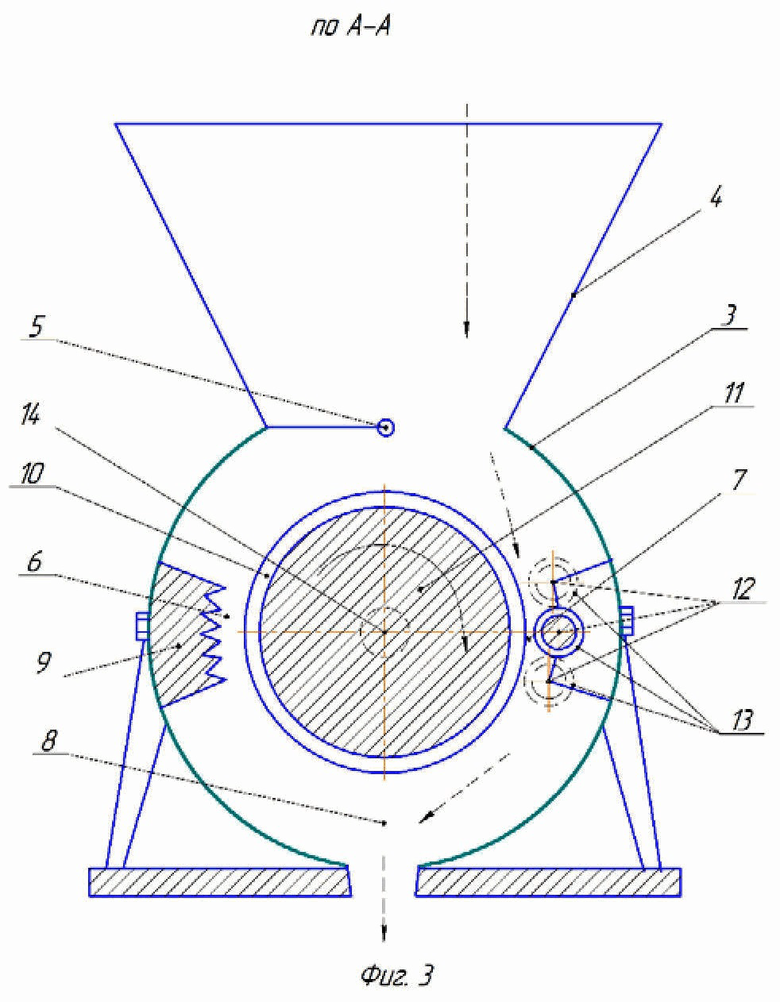

На фиг. 3 показан поперечный разрез рабочих зон дробилки-плющилки при плющении.

Осуществление изобретения

Дробилка-плющилка 1 состоит из рамы 2, закрепленного на ней кожуха 3, загрузочного бункера 4, в котором находится шибер 5 для регулировки подачи исходного материала в дробильную 6 или плющильную 7 камеры, и разгрузочной камеры 8, при этом в дробильной камере 6 закреплен рифленый противорез 9, который взаимодействует (дробление исходного продукта) с рабочей поверхностью 10 на роторе 11, а при реверсивном вращении ротора 11 его рабочая поверхность 10 взаимодействует с закрепленной на кожухе 3 с обратной стороны от противореза 9 группой вращающихся цилиндров 12 (плющение исходного продукта).

При этом привод 14 выполнен с возможностью организации реверсивного вращения ротора 11 посредством пульта управления 15.

Группа вращающихся цилиндров 12 может состоять из одного и более цилиндров с рифленой рабочей поверхностью 13 для изменения интенсивности взаимодействия их с поверхностью 10 ротора 11 при плющении.

Процесс загрузки исходного продукта, его транспортирование, переработка в дробленый/плющеный материал и его выгрузка показаны стрелками.

Дробилка-плющилка работает следующим образом.

Привод 14 осуществляет вращение ротора 11 против часовой стрелки, в результате чего происходит дробление исходного продукта при взаимодействии противореза 9 с рабочей поверхностью 10 ротора 11. При переключении пульта управления 15 ротор 11 начинает вращаться по часовой стрелке для плющения исходного продукта при взаимодействии рабочей поверхности 10 с группой вращающихся цилиндров 12, т.е. за счет возможности реверсивного вращения ротора 11, можно производить плющение или дробление исходного продукта.

При дроблении шибер 5 открывает доступ исходного продукта в дробильную камеру 6 и блокирует его доступ в плющильную 7, и наоборот при плющении. Таким образом организуется перемещение исходного продукта в зону дробления/плющения, измельчение его в соответствующей камере (6 или 7) до получения готового сырья, и выгрузка через камеру 8.

Предлагаемое изобретение по сравнению с прототипом и другими известными техническими решениями имеет следующие преимущества:

- позволяет осуществлять плющение или дробление исходного продукта на базе одного ротора;

- обладает повышенной энергоэффективностью за счет снижения металлоемкости конструкции.

Изобретение относится к устройствам для переработки посредством дробления и/или плющения сыпучего продукта и может быть использовано в пищевой промышленности или в кормопроизводстве. Дробилка-плющилка 1 состоит из рамы 2, закрепленного на ней кожуха 3, загрузочного бункера 4, в котором находится шибер 5 для регулировки подачи исходного материала в дробильную 6 или плющильную 7 камеры, и разгрузочной камеры 8, при этом в дробильной камере 6 закреплен рифленый противорез 9, который взаимодействует с рабочей поверхностью 10 на роторе 11. При этом при реверсивном вращении ротора 11 его рабочая поверхность 10 взаимодействует с закрепленной на кожухе 3 с обратной стороны от противореза 9 группой вращающихся цилиндров 12. Привод 14 выполнен с возможностью организации реверсивного вращения ротора 11 посредством пульта управления 15. Группа вращающихся цилиндров 12 может состоять из одного и более цилиндров с рифленой рабочей поверхностью 13 для изменения интенсивности взаимодействия их с поверхностью 10 ротора 11 при плющении. Изобретение характеризуется повышенной надежностью и эффективностью процесса измельчения. 1 з.п. ф-лы, 3 ил.

Дробилка-плющилка, состоящая из рамы, двигателя с приводом, загрузочного бункера, закрепленного на раме кожуха, в полости которого расположены дробильная, плющильная и разгрузочная камеры, при этом в полости кожуха с возможностью реверсивного вращения и взаимодействия с противорезом, установленным на кожухе для дробления исходного продукта, расположен ротор, отличающаяся тем, что на обратной от противореза стороне кожуха закреплен вращающийся цилиндр, который, взаимодействуя рабочими поверхностями с реверсивно вращающимся ротором, производит плющение исходного продукта, или группа вращающихся цилиндров для более интенсивного плющения при взаимодействии с реверсивно вращающимся ротором.
