ЛОЖНОЕ СООРУЖЕНИЕ ДЛЯ ИМИТАЦИИ ШТАБЕЛЯ ИНЖЕНЕРНЫХ БОЕПРИПАСОВ С ИМИТАЦИЕЙ ДЕМАСКИРУЮЩИХ ПРИЗНАКОВ И ПРИЗНАКОВ ЕГО ПОРАЖЕНИЯ Российский патент 2025 года по МПК F41H3/00

Заявляемое изобретение относится к области маскировки, в частности к техническим средствам имитации, обеспечивающим имитацию демаскирующих признаков (ДП) штабеля инженерных боеприпасов (ИБП) в видимом, инфракрасном (ИК) и радиолокационном (РЛ) диапазонах спектра длин электромагнитных волн (ЭМВ), а также демонстрацию признаков поражения штабеля ИБП в случае его поражения.

Изобретение может быть использовано для имитации штабеля ИБП при устройстве ложного полевого склада ИБП, в том числе, в условиях применения высокоточного оружия (ВТО), оснащенного ИК, РЛ и комбинированными головками самонаведения, а также применения современных средств разведки и поражения.

К ложным сооружениям предъявляются требования по обеспечению соответствия проявления видовых ДП, признаков деятельности (функционирования) и расположения сооружений на местности, аналогично проявлению признаков действительных сооружений.

Известны ложные сооружения, позволяющие имитировать склады материальных средств с созданием ДП [1, 2, 3]. Известны макеты, представляющие собой надувной или каркасный макет имитируемого объекта, в том числе с созданием дополнительных ДП [4]. Одним из способов повышения живучести полевого склада ИБП является оборудование ложного полевого склада ИБП с использованием ложных элементов полевого склада ИБП, имитирующих основные ДП [1, 3].

Более близким по сущности и достигаемому техническому результату, выбранному в качестве прототипа, является ложное сооружение, устраиваемое с помощью насыпей и выемки из грунта, а также изготовленных из тары и местных материалов штабелей материальных средств [3].

К основным недостаткам прототипа относятся следующие недостатки:

- ложные сооружения в виде штабелей материальных средств, изготавливаемые из местных материалов, не имеют ДП в видимом диапазоне в виде поверхности штабеля ИБП;

- ложные сооружения не имеют ДП в РЛ диапазонах спектра длин ЭМВ;

- отсутствует имитация признаков поражения, возникающих при поражении штабеля ИБП, обеспечивающая правдоподобность детонации и подрыва части ИБП, находящихся в штабеле.

- ложные сооружения в виде штабелей материальных средств, изготавливаемые из местных материалов, имеют большой расход времени и трудозатрат, связанный с поиском местных материалов и подготовкой к их использованию и изготовлением из них имитирующих конструкций штабелей материальных средств по сравнению со временем развертывания заявляемого ложного сооружения для имитации штабеля ИБП.

Таким образом, проанализированные известные аналоги и прототип по своему конструктивному решению не позволяют достичь требуемого технического результата по обеспечению нужной степени соответствия ложного сооружения действительному сооружению, в виде устраиваемого ложного штабеля ИБП с ДП действительного сооружения.

Задача заявляемого изобретения заключается в повышении вероятности принятия разведываемого и поражаемого ложного штабеля ИБП за действительный штабель ИБП, в том числе, при наблюдении и оценке результатов его поражения в составе устраиваемого ложного склада ИБП, для обеспечения снижения вероятности обнаружения действительного склада ИБП и повышения его живучести.

Технический результат заявляемого изобретения заключается в создании ложного сооружения для имитации штабеля ИБП с имитацией ДП штабеля ИБП в комплексе с имитацией основных признаков поражения, возникающих при поражении действительного штабеля ИБП.

Сформулированный технический результат достигается тем, что в заявляемом изобретении ложного сооружения для имитации штабеля инженерных боеприпасов с имитацией демаскирующих признаков и признаков его поражения, включающем выемку из грунта, насыпь и макет штабеля материальных средств: во-первых, макет штабеля материальных средств выполнен в виде надувных пневматических частей макета штабеля ИБП с устанавливаемыми между ними раскладывающимися плоскими имитаторами поверхности штабеля ИБП и с прикрепляемыми к бокам надувных частей макета гибкими полосами из поливинилхлоридной пленки, имитирующими боковую поверхность штабеля ИБП. На внутреннюю поверхность макета штабеля приклеены радиоотражающие элементы в виде рисунка, имитирующего металлические поверхности уложенных в штабеле ИБП. Для имитации признаков поражения штабеля ИБП состав ложного сооружения дополнительно оснащен пиротехническим боеприпасом для имитации световой вспышки и кассетой с пиротехническими боеприпасами для имитации облака взрыва части ИБП штабеля, которые установлены в лунках в грунте на расстоянии 1,5-2,0 м от выемки из грунта в направлении действия технических средств разведки, а также пиротехническим боеприпасом для имитации признаков горения штабеля ИБП после его поражения, установленного в нише выемки из грунта, которые подключены проводными линиями управления к электронному управляющему устройству с автономным питанием с электромеханическими датчиками и датчиками давления; во-вторых, внешняя видимая поверхность макета штабеля материальных средств выполнена в виде покрытия из поливинилхлоридной пленки с нанесенным на его поверхность методом сольвентной печати цветным фотографическим рисунком поверхности штабеля ИБП в масштабе 1:1; в-третьих, на внутреннюю поверхность макета штабеля материальных средств приклеены элементы из радиоотражающего материала, имитирующие металлические поверхности уложенных в штабеле ИБП и представляющие собой стеклотканевую подложку с нанесенным на нее металлизированным покрытием; в-четвертых, электронное управляющее устройство с автономным питанием, определяющее факт поражения штабеля ИБП и управляющее работой пиротехнических боеприпасов, снабжено электромеханическими датчиками, регистрирующими факт попадания в макет штабеля поражающего боеприпаса, а также датчиками давления, встроенными в надувные части макета штабеля ИБП, регистрирующими факт повреждения макета штабеля ИБП; в-пятых, пиротехнический боеприпас для имитации световой вспышки выполнен в виде корпуса боеприпаса с пиротехническим составом для создания единой световой вспышки, имитирующей подрыв ИБП, отстреливаемого из лунки в грунте вышибным пороховым зарядом в направлении выемки из грунта, а также этот боеприпас оснащен пиротехническим замедлителем для воспламенения пиротехнического состава для создания световой вспышки при нахождении корпуса боеприпаса над выемкой из грунта; в-шестых, кассета с пиротехническими боеприпасами для имитации облака взрыва выполнена в виде трехствольной мортиры из стеклопластика с разведенными крайними стволами под углом 30° от центрального ствола, установленного перпендикулярно крепежной площадке, а в качестве пиротехнического пылеобразующего состава применен порошковый пигмент черного цвета.

Техническая сущность заявляемого изобретения представлена на фигурах 1, 2, 3, 4.

На фиг. 1 приведена схема ложного сооружения для имитации штабеля инженерных боеприпасов с имитацией демаскирующих признаков и признаков его поражения где, 1 - выемка из грунта для имитации укрытия для штабеля ИБП; 2 - насыпь для имитации бруствера укрытия для штабеля ИБП; 3 - ниша в боковой стенке выемки из грунта; 4 - лунки в грунте; 5 - надувные пневматические части макета штабеля ИБП; 6 - раскладывающиеся плоские имитаторы поверхности штабеля ИБП; 7 - гибкие полосы из поливинилхлоридной пленки, имитирующие боковую поверхность штабеля ИБП; 8 - стойки надувных пневматических частей макета штабеля; 9 - маска из табельного маскировочного комплекта МКТ с уменьшенной плотностью заполнения транспарантного покрытия; 10 - стойки маски; 11 - электронное управляющее устройство с автономным питанием; 12 - электромеханические датчики для регистрации факта попадания в макет поражающего боеприпаса; 13 - датчики давления для регистрации факта повреждения макета штабеля ИБП; 14 - пиротехнический боеприпас для имитации световой вспышки; 15 - кассета с пиротехническими боеприпасами для имитации облака взрыва; 16 - пиротехнический боеприпас для имитации признаков горения штабеля ИБП после его поражения.

На фиг. 2 приведена схема соединения электронных устройств и пиротехнических боеприпасов проводными линиями управления где, 11 - электронное управляющее устройство с автономным питанием; 12 - электромеханические датчики для регистрации факта попадания в макет поражающего боеприпаса; 13 - датчики давления для регистрации факта повреждения макета штабеля ИБП; 14 - пиротехнический боеприпас для имитации световой вспышки; 15 - кассета с пиротехническими боеприпасами для имитации облака взрыва; 16 - пиротехнический боеприпас для имитации признаков горения штабеля ИБП после его поражения; 17 - проводные линии управления.

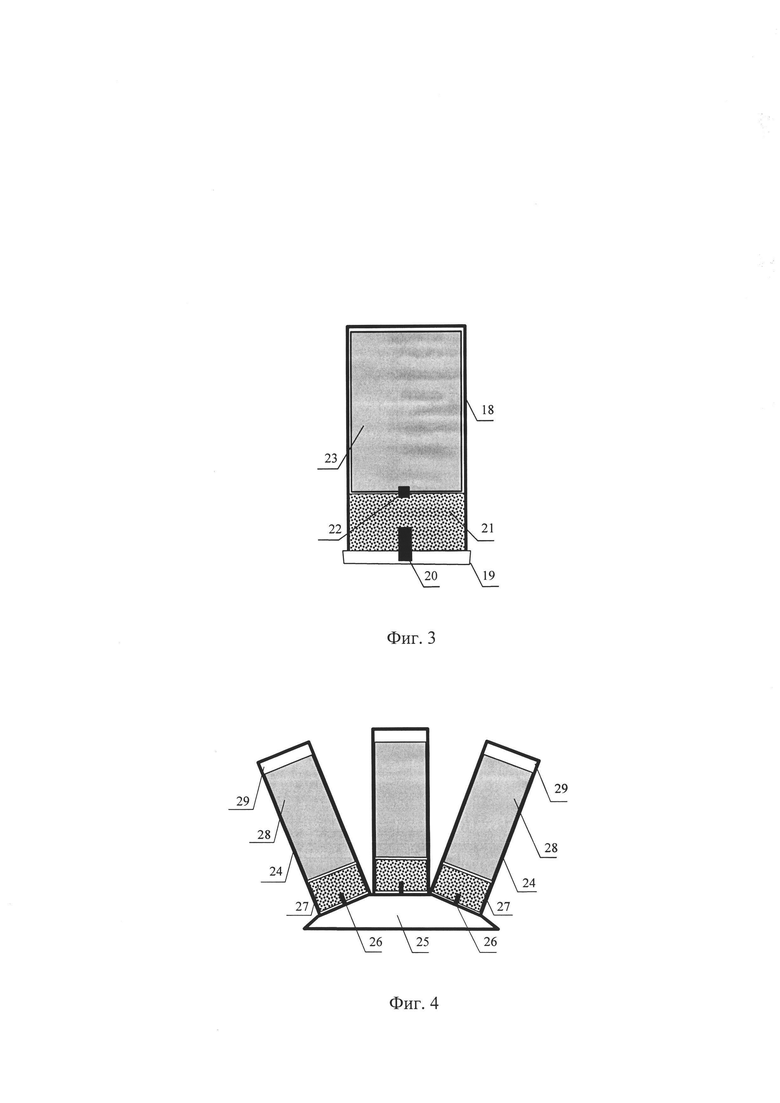

На фиг. 3 приведена схема устройства пиротехнического боеприпаса для имитации световой вспышки (14) где 18 - корпус пиротехнического боеприпаса для имитации световой вспышки; 19 - крышка корпуса пиротехнического боеприпаса для имитации световой вспышки; 20 - патронный электрический капсюль-воспламенитель; 21 - вышибной пороховой заряд; 22 - пиротехнический замедлитель; 23 - пиротехнический состав для создания световой вспышки.

На фиг. 4 приведена схема устройства кассеты с пиротехническими боеприпасами для имитации облака взрыва (15) где, 24 - стволы мортиры; 25 - площадка крепления стволов мортиры; 26 - патронные электрические капсюли-воспламенители мортиры; 27 - вышибные пороховые заряды мортиры; 28 - пиротехнические пылеобразующие составы; 29 - крышки стволов мортиры.

Для устройства ложного сооружения для имитации штабеля ИБП с имитацией ДП и признаков его поражения оборудуется выемка из грунта (1) для имитации укрытия для штабеля ИБП с насыпью для имитации бруствера (2), в нее устанавливается макет штабеля ИБП, устанавливаются электронные и пиротехнические устройства имитации признаков поражения штабеля ИБП, устанавливается маска из табельного маскировочного комплекта МКТ с уменьшенной плотностью заполнения транспарантного покрытия (9) на стойках маски (10).

Макет штабеля ИБП собирается из отдельных элементов. Надувные пневматические части макета штабеля ИБП (5) устанавливаются на стоках надувных пневматических частей макета штабеля (8) в выемке из грунта (1) с равными промежутками. Раскладывающиеся плоские имитаторы поверхности штабеля ИБП (6) накладываются на эти надувные части макета (5) и прикрывают промежутки между ними. Гибкие полосы, имитирующие боковую поверхность штабеля ИБП (7) прикрепляются к бокам надувных пневматических частей макета (5) с помощью приклеенной на этих частях текстильной застежки (ленты липучки).

Установка пиротехнического боеприпаса для имитации световой вспышки (14) и кассеты с пиротехническими боеприпасами для имитации облака взрыва (15) осуществляется в лунках в грунте (4), устроенных на расстоянии 1,5-2,0 м от выемки из грунта (1) в направлении действия технических средств разведки. Пиротехнический боеприпас для имитации признаков горения штабеля ИБП после его поражения (16) устанавливается в нише выемки из грунта (3) глубиной 1,5-2,0 м.

Электронное управляющее устройство с автономным питанием (11) (ЭУУ АП) устанавливается заглублено в грунт рядом с лунками в грунте (4), в которых установлены пиротехнические боеприпасы. Электромеханические датчики для регистрации факта попадания в макет поражающего боеприпаса (12) устанавливаются под надувными пневматическими частями макета штабеля ИБП (5). Производится соединение ЭУУ АП, датчиков и пиротехнических боеприпасов проводными линиями управления (17), заглубляемыми в грунт.

Надувные пневматические части макета штабеля ИБП (5) выполнены по типу плоских надувных поверхностей с внутренними перегородками. Они выполняются квадратной формы со стороной равной ширине штабеля ИБП. Толщина этой части макета в надутом состоянии должна обеспечивать отсутствие провисания при установке ее на стойки по углам. Каждая такая надувная часть (5) оснащена проушинами по ее углам для установки стоек надувных пневматических частей макета штабеля (8). Эти надувные части штабеля (5) на стойках (8) располагаются на дне выемки из грунта (1) по длине имитируемого штабеля с равными промежутками. Верхняя плоскость каждой надувной части макета (5) имеет покрытие из поливинилхлоридной (ПВХ) пленки с цветным фотографическим рисунком поверхности действительного штабеля ИБП, нанесенным на нее методом сольвентной печати в масштабе 1:1. На боковые поверхности этих надувных частей макета установлено крепление из текстильной застежки (ленты-липучки) для навешиваемых гибких полос из ПВХ пленки, имитирующих боковые части штабеля ИБП (7). На нижнюю плоскую поверхность надувной части макета штабеля (8) приклеены элементы из радиоотражающего материала, представляющие собой стеклотканевую подложку с нанесенным на нее металлизированным покрытием, имитирующие металлические поверхности ИБП, уложенные в штабеле. В надувные пневматические части макета штабеля ИБП (5) вклеены датчики давления для регистрации факта повреждения макета штабеля ИБП (13).

Раскладывающие плоские имитаторы поверхности штабеля ИБП (6) накладываются на надувные макеты частей штабеля ИБП (5) и закрывают промежутки между этими частями, создавая имитацию цельной поверхности штабеля ИБП. Их размеры должны обеспечивать прикрытие промежутков между надувными частями макета (5) по верху и по бокам до дна выемки из грунта (1). Эти плоские имитаторы поверхности (6) изготовлены из ПВХ пленки и прямоугольных пластин из фанеры, приклеенных к этой пленке. Длина пластин выполнена по длине, превышающей расстояние между установленными надувными частями макета (5), чтобы эти плоские имитаторы поверхности (6) могли опираться краями на эти надувные части. Ширина и толщина пластины из фанеры должна обеспечивать отсутствие провисания. На внешнюю часть этих раскладывающихся плоских имитаторов поверхности (6) наносится вышеописанный цветной фотографический рисунок, имитирующий поверхность штабеля ИБП. А на внутреннюю сторону приклеены радиоотражающие элементы, аналогично вышеописанному способу. Прикрепление этих раскладывающихся имитаторов поверхности штабеля (6) к надувным частям макета (5) осуществляется при помощи текстильной застежки (ленты-липучки).

Гибкие полосы из ПВХ пленки, имитирующие боковую поверхность штабеля (7) крепятся на боковые стороны надувных частей макета (5), чтобы прикрывать остающиеся неприкрытыми бока штабеля, для имитации единой поверхности штабеля ИБП от верхней плоскости штабеля до дна выемки из грунта. Эти полосы (7) к бокам надувных частей макета (5) крепятся текстильной застежкой (лентой-липучкой). Ширина этих полос выполняется от края верхней плоскости макета штабеля до дна выемки из грунта (1). Длина одной такой полосы должна обеспечивать прикрытие боковой части надувной части макета (5). Полосы выполняются из ПВХ пленки. Внешняя часть имеет фотографический рисунок аналогичный вышеописанному, а на внутреннюю часть приклеены радиоотражающие элементы, аналогично вышеописанному способу.

Пиротехнический боеприпас для имитации световой вспышки (18), отображенный на фиг. 3, выполнен из пластикового корпуса пиротехнического боеприпаса для имитации световой вспышки (18) с вышибным пороховым зарядом (21), пиротехническим замедлителем (22), пиротехническим составом для создания световой вспышки (23) и герметично закрываемой полиэтиленовой крышки этого корпуса (19) с выведенными контактами патронного электрического капсюля-воспламенителя (20).

Кассета с пиротехническими боеприпасами для имитации облака взрыва (15), представляет собой трехствольную мортиру для отстрела и распыления пиротехнического пылеобразующего состава (28). Стволы мортиры (24) выполнены из стеклопластика и закрываются крышками стволов мортиры (29), выполненными из полиэтилена. Стволы мортиры (24) установлены и закреплены на площадке крепления стволов мортиры (25), выполненной из стеклопластика. Для придания объемности создаваемому облаку крайние стволы к верху разведены под углом 30° от центрального ствола, установленного перпендикулярно площадке (25). Для воспламенения вышибных пороховых зарядов мортиры (27) стволы оснащены патронными электрическими капсюлями-воспламенителями мортиры (26).

Пиротехнический боеприпас для имитации признаков горения штабеля ИБП после его поражения (16) выполняется с использованием дымовой шашки и оснащен электровоспламенителем. Шашка устанавливается в нише в боковой стенке выемки из грунта (3). Глубина этой ниши 1,5-2,0 м. К ЭУУ АП (11) электровоспламенитель подключается проводной линией управления.

Электромеханические датчики, для регистрации факта попадания в макет поражающего боеприпаса (12) выполняются с нормально замкнутыми контактами. Один такой датчик устанавливается на дно выемки из грунта (1) под каждой надувной частью макета штабеля (5). К ЭУУ АП (11) эти датчики подключаются по последовательной схеме.

Датчики давления для регистрации факта повреждения макета штабеля ИБП (13) выполняются с нормально замкнутыми контактами. Один такой датчик вклеен в каждую надувную часть макета (5). Эти датчики подключаются к ЭУУ АП (11) проводной линией управления (17) по последовательной схеме.

Демонстрация ДП и признаков поражения ложным сооружением для имитации штабеля инженерных боеприпасов с имитацией демаскирующих признаков и признаков его поражения осуществляется следующим образом.

Имитация ДП в видимом и ИК диапазонах спектра длин ЭМВ осуществляется за счет: имитируемого укрытия для штабеля ИБП в виде выемки из грунта (1) и насыпи для имитации бруствера (2); воссоздания полномасштабной формы штабеля ИБП; цветного фотографического рисунка поверхностей имитируемого штабеля ИБП; использования специально переделанного маскировочного покрытия для маски (9).

Имитация ДП штабеля ИБП в РЛ диапазоне осуществляется за счет использования элементов из радиоотражающего материала, выполненных в виде стеклотканевой подложки с нанесенным на нее металлизированным покрытием и приклеенных на внутренние поверхности макета штабеля в виде рисунка, имитирующего металлические поверхности ИБП, уложенных в штабель.

Имитация признаков поражения штабеля ИБП выполняется электронными устройствами и пиротехническими боеприпасами. К имитируемым признакам поражения штабеля ИБП относятся: вспышка при детонации и взрыве части ИБП, находящихся в штабеле; дымовое облако, образующееся при взрыве детонировавшей части ИБП; дымовое облако, образующее при горении штабеля ИБП после его поражения.

Управление пиротехническими боеприпасами осуществляется ЭУУ АП (5) с подключенными электромеханическими датчиками (12) и датчиками давления (13). При взрыве боеприпаса, поражающего штабель ИБП, факт поражения регистрируется двумя типами датчиков. Электромеханические датчики, для регистрации факта попадания в макет поражающего боеприпаса (12) регистрируют факт попадания поражающего боеприпаса в макет штабеля ИБП. При взрыве такого боеприпаса этот датчик срабатывает в виде размыкания контактов электрической цепи. В результате ЭУУ АП (11) из режима «ожидания» переходит в режим «рабочий». При попадании поражающего боеприпаса в ложное сооружение надувная часть макета (5) повреждается взрывной волной или осколками, давление воздуха в ней понижается. Вклеенный в нее датчик давления для регистрации факта повреждения макета штабеля ИБП (13) срабатывает, размыкая электронные контакты датчика, включенные в цепь. Если ЭУУ АП (11) уже находилось в режиме «рабочий», то оно дает команды пиротехническим боеприпасам на срабатывание в виде подачи напряжения по проводным линиям управления (17).

При подаче напряжения от ЭУУП АП (11) на пиротехнический боеприпас для имитации световой вспышки (14) вышибной пороховой заряд (21) воспламеняется и корпус этого боеприпаса (18) выстреливается из лунки в грунте (4) в направлении выемки из грунта (1). Пиротехнический замедлитель (22) замедляет воспламенение и воспламеняет состав для создания световой вспышки (23), находящийся в выстреливаемом корпусе пиротехнического боеприпаса (18), над выемкой из грунта (1). Световая вспышка образуется при подрыве пиротехнического состава (23). Пиротехнический состав (23) подбирается таким образом, чтобы образуемая вспышка имела схожесть по цвету со вспышкой, образующейся при подрыве ИБП.

При подаче напряжения от ЭУУП АП (11) на кассету с пиротехническими боеприпасами для имитации облака взрыва (15) происходит воспламенение вышибных пороховых зарядов мортиры (27) при помощи патронных электрических капсюлей-воспламенителей мортиры (26). При срабатывании этих вышибных зарядов (27) из стволов мортиры выбрасывается пылеобразующий состав (28) и создает объемное пылевое облако, имитирующее дымовое облако от взрыва ИБП. Этот пылеобразующий состав выполняется из порошкового мелкодисперсного пигмента и подбирается по цвету схожему с цветом облака дыма от взрыва ИБП.

Пиротехнический боеприпас для имитации признаков горения штабеля ИБП после его поражения (16) при подаче напряжения от ЭУУ АП (11) срабатывает. Электровоспламенитель поджигает дымовую шашку. Образующийся дым по нише (3) выходит в выемку из грунта (1) и имитирует горение остатков штабеля ИБП. Наряду с этим образуемая аэрозольная завеса затрудняет распознавание признаков того, что это ложное сооружение. Дымовая шашка подбирается таким образом, чтобы цвет дыма имел схожесть с дымом, образующимся в результате последующего после поражения горения остатков штабеля ИБП.

Таким образом, в ложном сооружении для имитации штабеля инженерных боеприпасов с имитацией демаскирующих признаков и признаков его поражения реализованы свойства и функции, позволяющие имитировать основные ДП штабеля ИБП в видимом, ИК и РЛ диапазонах спектра длин ЭМВ с повышенной степенью детализации. Также это ложное сооружение позволяет имитировать основные признаки, возникающие при поражении штабеля ИБП с частичной детонацией боеприпасов и последующим горением штабеля. Дополнительное усиление правдоподобности имитации и введение сил и средств разведки в заблуждение достигается использованием маски из МКТ с уменьшенной плотностью заполнения транспарантного покрытия (9), а также применением пиротехнического боеприпаса для имитации признаков горения штабеля (16), создающего аэрозольную завесу, затрудняющую выявление признаков того, что это сооружение ложное.

Совокупность отличительных свойств ложного сооружения для имитации штабеля инженерных боеприпасов с имитацией демаскирующих признаков и признаков его поражения обеспечивает новое качество, а именно имитацию ДП штабеля ИБП в видимом, ИК и РЛ диапазонах спектра длин ЭМВ в комплексе с имитацией основных признаков поражения штабеля ИБП с частичной детонацией боеприпасов и последующим горением.

Положительный эффект при применении заявляемого изобретения состоит в повышении живучести действительного полевого склада ИБП при устройстве ложного полевого склада ИБП с использованием ложных сооружений для имитации штабеля инженерных боеприпасов с имитацией демаскирующих признаков и признаков их поражения, которые обеспечивают имитацию реалистичных ДП в видимом ИК и РЛ диапазонах спектра длин ЭМВ в комплексном сочетании с имитацией признаков поражения, возникающих при поражении штабеля ИБП. Это в условиях широкого применения современных средств разведки, которые позволяют вести наблюдение в реальном времени за результатами поражения целей, обеспечивает более высокую степень вероятности принятия такого ложного сооружения за действительное, с учетом того, что при оценке результатов поражения средства разведки будут введены в заблуждение демонстрируемыми признаками поражения сооружения. Этим обеспечивается высокая вероятность принятия ложного сооружения, имитирующего штабель ИБП, за действительное. Как следствие, при применении таких ложных сооружений для имитации ложного полевого склада ИБП повышается живучесть действительного полевого склада ИБП.

Изобретение может быть использовано в групповом варианте для имитации ложного полевого склада ИБП для повышения живучести действительного полевого склада ИБП. Также оно может быть использовано в единичном варианте для устройства ложного штабеля ИБП для повышения живучести отдельно расположенного действительного штабеля ИБП.

Заявляемое техническое решение является новым, так как из общедоступных сведений неизвестно ложное сооружение для имитации штабеля инженерных боеприпасов с имитацией демаскирующих признаков и признаков его поражения, реализующее имитацию ДП штабеля ИБП в видимом, ИК, РЛ диапазонах спектра длин ЭМВ в комплексном сочетании с имитацией основных признаков поражения штабеля ИБП в виде демонстрации световой вспышки, дымового облака от взрыва и дальнейшего горения, возникающих при поражении штабеля ИБП.

Заявляемое техническое решение имеет изобретательский уровень, поскольку из опубликованных научных данных и известных технических решений явным образом следует, что использование полномасштабного макета штабеля ИБП с имитируемой поверхностью в виде фотографического рисунка поверхности штабеля ИБП масштабом 1:1, а также использование специальных элементов, выполненных из радиоотражающего материала, имитирующих металлические поверхности ИБП в штабеле в РЛ диапазоне спектра длин ЭМВ, в комплексном сочетании с электронными устройствами и пиротехническими боеприпасами для имитации признаков поражения штабеля ИБП, которые существенно повышают реалистичность осуществляемой имитации штабеля ИБП, повышает вероятность принятия ложного штабеля ИБП за действительный. Тем самым это обеспечивает снижение эффективности средств разведки.

В результате при групповом применении ложных сооружений для имитации штабеля инженерных боеприпасов с имитацией демаскирующих признаков и признаков его поражения для устройства ложного полевого склада ИБП повышается вероятность принятия этого ложного объекта за действительный в сравнении с существующими ложными сооружениями.

Заявляемое техническое решение реализуемо, так как все его элементы могут быть выполнены из существующих элементов, материалов и устройств, в том числе, пиротехники, электронной и электротехники.

Оценка эффективности применения ложного сооружения для имитации штабеля инженерных боеприпасов с имитацией демаскирующих признаков и признаков его поражения осуществлялась по известной методике [5, 6]. Результаты моделирования показали, что применение ложного сооружения для имитации штабеля инженерных боеприпасов с имитацией демаскирующих признаков и признаков его поражения позволяет при заданных условиях снизить вероятность обнаружения действительного сооружения, являющегося штабелем ИБП в укрытии котлованного типа, в два раза с Р_обн./д.=0,81 до Р_{обн. д/л.}=0,4.

Список использованных источников

1. Кривилев В.А. и др. Маскировка войск и войсковых объектов: Учебник. - М.: ВИА, 1996, 253 с.

2. Климов В.И. Тактика. Часть 1 Маскировка: учеб. пособие / В.И. Климов., А.В. Кулешов - Рязань: РВВДКУ, 2011 - 148 с.

3. Королев А.Ю., Королева А.А., Яковлев А.Д. Маскировка вооружения, техники и объектов: Учебное пособие. - СПб: Университет ИТМО, 2015. - 155 с. С. 131-132.

4. Палий А.И. Радиоэлектронная борьба. - 2-е изд., перераб. и доп. - М.: Воениздат, 1989. - 350 с: ил. С. 86-87.

5. Шапкин И.Ф., Грица М.О. Оценка эффективности мероприятий маскировки и имитации. - М.: ВИА им. В.В. Куйбышева, 1996. - 145 с.

6. Киселев К.Ф., Ясин Е.З. Военная маскировка. Часть 2. -М.: ВИА им. В.В. Куйбышева, 1957. - 273 с.

Заявляемое изобретение относится к области маскировки, в частности к техническим средствам имитации, обеспечивающим имитацию демаскирующих признаков (ДП) штабеля инженерных боеприпасов (ИБП) в видимом, инфракрасном и радиолокационном диапазонах спектра длин электромагнитных волн, а также демонстрацию признаков поражения штабеля ИБП в случае его поражения. Ложное сооружение для имитации штабеля ИБП с имитацией ДП и признаков его поражения включает выемку из грунта, насыпь, макет штабеля материальных средств. Макет штабеля материальных средств выполнен в виде надувных пневматических частей макета штабеля ИБП с устанавливаемыми между ними раскладывающимися плоскими имитаторами поверхности штабеля ИБП и с прикрепляемыми к бокам надувных частей макета гибкими полосами из поливинилхлоридной пленки, имитирующими боковую поверхность штабеля ИБП. На внутреннюю поверхность макета штабеля приклеены радиоотражающие элементы в виде рисунка, имитирующего металлические поверхности уложенных в штабеле ИБП. Для имитации признаков поражения штабеля ИБП состав ложного сооружения дополнительно оснащен пиротехническим боеприпасом для имитации световой вспышки и кассетой с пиротехническими боеприпасами для имитации облака взрыва части ИБП штабеля, которые установлены в лунках в грунте на расстоянии 1,5-2,0 м от выемки из грунта в направлении действия технических средств разведки, а также пиротехническим боеприпасом для имитации признаков горения штабеля ИБП после его поражения, установленного в нише выемки из грунта, которые подключены проводными линиями управления к электронному управляющему устройству с автономным питанием с электромеханическими датчиками и датчиками давления. Технический результат заключается в создании ложного сооружения для имитации штабеля ИБП с имитацией ДП штабеля ИБП в комплексе с имитацией основных признаков поражения, возникающих при поражении действительного штабеля ИБП. 5 з.п. ф-лы, 4 ил.

1. Ложное сооружение для имитации штабеля инженерных боеприпасов с имитацией демаскирующих признаков и признаков его поражения, включающее выемку из грунта, насыпь, макет штабеля материальных средств, отличающееся тем, что макет штабеля материальных средств выполнен в виде надувных пневматических частей макета штабеля инженерных боеприпасов с устанавливаемыми между ними раскладывающимися плоскими имитаторами поверхности штабеля инженерных боеприпасов и с прикрепляемыми к бокам надувных частей макета гибкими полосами из поливинилхлоридной пленки, имитирующими боковую поверхность штабеля инженерных боеприпасов, а на внутреннюю поверхность макета штабеля приклеены радиоотражающие элементы в виде рисунка, имитирующего металлические поверхности уложенных в штабеле инженерных боеприпасов, а для имитации признаков поражения штабеля инженерных боеприпасов состав ложного сооружения дополнительно оснащен пиротехническим боеприпасом для имитации световой вспышки и кассетой с пиротехническими боеприпасами для имитации облака взрыва части инженерных боеприпасов штабеля, которые установлены в лунках в грунте на расстоянии 1,5-2,0 м от выемки из грунта в направлении действия технических средств разведки, а также пиротехническим боеприпасом для имитации признаков горения штабеля инженерных боеприпасов после его поражения, установленного в нише выемки из грунта, которые подключены проводными линиями управления к электронному управляющему устройству с автономным питанием с электромеханическими датчиками и датчиками давления.

2. Ложное сооружение для имитации штабеля инженерных боеприпасов по п. 1, отличающееся тем, что внешняя видимая поверхность макета штабеля материальных средств выполнена в виде покрытия из поливинилхлоридной пленки с нанесенным на его поверхность методом сольвентной печати цветным фотографическим рисунком поверхности штабеля инженерных боеприпасов в масштабе 1:1.

3. Ложное сооружение для имитации штабеля инженерных боеприпасов по п. 1, отличающееся тем, что на внутреннюю поверхность макета штабеля материальных средств приклеены элементы из радиоотражающего материала, имитирующие металлические поверхности уложенных в штабеле инженерных боеприпасов и представляющие собой стеклотканевую подложку с нанесенным на нее металлизированным покрытием.

4. Ложное сооружение для имитации штабеля инженерных боеприпасов по п. 1, отличающееся тем, что электронное управляющее устройство с автономным питанием, определяющее факт поражения штабеля инженерных боеприпасов и управляющее работой пиротехнических боеприпасов, снабжено электромеханическими датчиками, регистрирующими факт попадания в макет штабеля поражающего боеприпаса, а также датчиками давления, встроенными в надувные части макета штабеля инженерных боеприпасов, регистрирующими факт повреждения макета штабеля инженерных боеприпасов.

5. Ложное сооружение для имитации штабеля инженерных боеприпасов по п. 1, отличающееся тем, что пиротехнический боеприпас для имитации световой вспышки выполнен в виде корпуса боеприпаса с пиротехническим составом для создания единой световой вспышки, имитирующей подрыв инженерных боеприпасов, отстреливаемого из лунки в грунте вышибным пороховым зарядом в направлении выемки из грунта, а также этот боеприпас оснащен пиротехническим замедлителем для воспламенения пиротехнического состава для создания световой вспышки при нахождении корпуса боеприпаса над выемкой из грунта.

6. Ложное сооружение для имитации штабеля инженерных боеприпасов по п. 1, отличающееся тем, что кассета с пиротехническими боеприпасами для имитации облака взрыва выполнена в виде трехствольной мортиры из стеклопластика с разведенными крайними стволами под углом 30° от центрального ствола, установленного перпендикулярно крепежной площадке, а в качестве пиротехнического пылеобразующего состава применен порошковый пигмент черного цвета.
