ДЕЦЕНТРАЛИЗОВАННОЕ ХРАНИЛИЩЕ ИДЕНТИФИКАЦИОННОЙ ИНФОРМАЦИИ ДЛЯ ТАБАЧНЫХ ИЗДЕЛИЙ Российский патент 2025 года по МПК G06Q20/40

Притязание на приоритет

[0001] Эта заявка испрашивает приоритет предварительной заявки США № 62/838,272, поданной 24 апреля 2019 г., озаглавленной "DECENTRALIZED IDENTITY STORAGE FOR TOBACCO PRODUCTS", полное раскрытие которой включено в настоящее описание посредством ссылки.

Область техники, к которой относится изобретение

[0002] Настоящее раскрытие относится к системе для управления идентификационной информацией потребителя, например, пользователя товара с ограничением по возрасту, такого как любое табачное изделие, включающее в себя электронные системы доставки никотина ("ENDS") и устройства для доставки аэрозолей. Управление пользовательскими данными может включать в себя децентрализованную систему управления или хранения идентификации, которая может использоваться для верификации возраста.

Уровень техники

[0003] Многие устройства были предложены на протяжении многих лет в качестве усовершенствований или альтернатив курительным изделиям, которые требуют сжигания табака для использования. Некоторые примерные альтернативы включают в себя устройства, в которых твердое или жидкое топливо сжигается для передачи тепла табаку или в которых используется химическая реакция для обеспечения такого источника тепла. В дополнительных примерах альтернатив используется электрическая энергия для нагрева табака и/или других материалов субстратов, формирующих аэрозоль, например, описанных в патенте США № 9078473 на имя Worm и др., который включен в настоящее описание в качестве ссылки. Обычно устройство, использующее электрическую энергию для нагревания табака или других веществ, может называться устройством электронных систем доставки никотина ("ENDS").

[0004] Многие из этих устройств якобы были разработаны для обеспечения ощущений, связанных с курением сигареты, сигары или трубки, но без доставки значительных количеств продуктов неполного сгорания и пиролиза, возникающих в результате сжигания табака. С этой целью были предложены многочисленные альтернативные продукты для курения, генераторы аромата и лекарственные ингаляторы, которые используют электрическую энергию для испарения или нагрева летучего материала или пытаются вызвать ощущения курения сигареты, сигары или трубки без сжигания табака в значительной степени. См., например, различные альтернативные курительные изделия, устройства для доставки аэрозоля и источники тепла, изложенные в предшествующем уровне техники, описанном в патенте США № 8881737 на имя Collett и др., в публикации заявки на патент США № 2013/0255702 на имя Griffith Jr и др., в публикации заявки на патент США № 2014/0000638 на имя Sebastian и др., в публикации заявки на патент США № 2014/0096781 на имя Sears и др., в публикации заявки на патент США № 2014/0096782 на имя Ampolini и др., в публикации заявки на патент США № 2015/0059780 на имя Davis и др. и в заявке на патент США с серийным номером 15/222615 на имя Watson и др., поданной 28 июля 2016 года, все из которых включены в настоящий документ посредством ссылки. См. также, например, различные реализации продуктов и конфигураций нагрева, описанные в разделах "Уровень техники" патентов США № 5388594 на имя Counts и др. и 8079371 на имя Robinson и др., которые включены посредством ссылки.

[0005] Описанные выше курительные изделия могут подлежать определенным ограничениям, в том числе возрастным. В некоторых странах использование изделий ограничено в зависимости от возраста пользователя. Чтобы проверить возраст пользователя, может потребоваться его идентификация и сохранение информации о нем. Неправильное хранение персональной и идентифицирующей информации может вызвать множество проблем в случае утечки данных. Может потребоваться усовершенствованный процесс хранения идентификационной информации пользователя для подтверждения соответствия ограничениям и обеспечения безопасности персональных данных.

Сущность изобретения

[0006] Настоящее раскрытие относится к децентрализованной структуре для хранения идентификационной информации. Идентификационная информация может включать в себя информацию верификации возраста и может использоваться для работы устройства электронных систем доставки никотина ("ENDS"), которое может включать в себя устройства для доставки аэрозолей, такие как курительные изделия, которые производят аэрозоль. ENDS или устройства для доставки аэрозолей могут иметь требование верификации возраста или другие требования к идентификационной информации, необходимые для аутентификации пользователя, и эта информация должна храниться. Децентрализованная структура для хранения идентификационной информации может повысить безопасность этой идентификационной информации, а также предоставить механизм доступа к информации для целей верификации или аутентификации. Децентрализованная структура или децентрализованная система управления идентификацией может использовать технологию Блокчейн (Blockchain) для хранения персональной или идентификационной информации. И наоборот, поскольку централизованная структура (например, база данных) хранит информацию в одном месте, это место может быть уязвимо для взлома и может представлять угрозу безопасности.

[0007] В одном варианте осуществления система включает в себя сеть и децентрализованное хранилище данных, соединенное с сетью, и децентрализованное хранилище использует технологию Блокчейн. Система включает в себя пользовательское устройство, подключенное к сети и сконфигурированное для связи с децентрализованным хранилищем. Связь включает в себя персональную идентифицирующую информацию о пользователе, которая отправляется с пользовательского устройства для хранения в децентрализованном хранилище. Персональная идентифицирующая информация предоставляется из децентрализованного хранилища для идентификации пользователя и для верификации возраста пользователя. Эта система может дополнительно включать в себя устройство доставки аэрозоля, соединенное с пользовательским устройством, так что работа устройства доставки аэрозоля пользователем зависит от аутентификации персональной идентифицирующей информации из децентрализованного хранилища для этого пользователя. Устройство доставки аэрозоля может не работать, если пользователь не аутентифицирован. Система может дополнительно включать в себя торговый автомат для продажи товаров с ограничением по возрасту, который сконфигурирован для связи с децентрализованным хранилищем для верификации личности и возраста пользователя на основе персональной идентифицирующей информации об этом пользователе, которая хранится в децентрализованном хранилище. В одном примере торговый автомат может не продавать товары с ограничением по возрасту, если личность и возраст пользователя не верифицированы. В одном примере торговый автомат может быть киоском самообслуживания, и/или товары с ограничением по возрасту могут включать в себя устройства для доставки аэрозолей. В другом примере торговый автомат может включать в себя перемещаемый торговый автомат, который может действовать как всплывающий магазин для устройств доставки аэрозолей, аксессуаров и/или зарядных устройств. В другом примере платежная информация может храниться в децентрализованном хранилище и обеспечиваться аутентификацией из децентрализованного хранилища.

[0008] В одном варианте осуществления способ предоставления ограничения по возрасту может включать в себя запрос идентификационной информации для пользователя из децентрализованного хранилища и получение из децентрализованного хранилища идентификационной информации. Способ может включать в себя верификацию возраста пользователя на основе идентификационной информации, принятие платежа за товар с ограничением по возрасту после подтверждения возраста пользователя и предоставление товара с ограничением по возрасту после принятия платежа. В одном примере способ может включать в себя регистрацию пользователя в децентрализованном хранилище путем предоставления идентификационной информации в децентрализованное хранилище. В одном примере верификация возраста может включать в себя подтверждение соответствия пользователя идентификационной информации. В одном примере децентрализованное хранилище включает в себя хранилище с технологией Блокчейн, а идентификационная информация пользователя хранится в конкретном Блокчейне. В одном примере каждый элемент идентификационной информации для пользователя хранится в следующем блоке для конкретного Блокчейна. Кроме того, платеж может быть подтвержден путем проверки идентификационной информации из децентрализованного хранилища. В одном примере способ может включать в себя отслеживание цепочки поставок товара с ограничением по возрасту путем добавления каждого взаимодействия в децентрализованное хранилище. Способ может дополнительно включать в себя использование представителем по торговому маркетингу верификации возраста для рекомендации дополнительных товаров или услуг. В одном примере товар с ограничением по возрасту может включать в себя устройство для доставки аэрозоля. В одном примере данные транзакции из платежной транзакции могут быть добавлены в децентрализованное хранилище и связаны с идентификационной информацией.

[0009] В одном варианте осуществления способ может включать в себя хранение идентификационной информации в децентрализованном хранилище. Децентрализованное хранилище может быть изменено с помощью запроса идентификационной информации. Модификация может включать в себя добавление блока в децентрализованное хранилище. Предыдущие блоки с идентификационной информацией не изменяются. Для верификации личности из децентрализованного хранилища поступает запрос хотя бы на часть идентификационной информации.

[0010]Эти и другие особенности, аспекты и преимущества настоящего раскрытия будут очевидны при прочтении следующего подробного описания вместе с прилагаемыми чертежами, которые кратко описаны ниже. Настоящее раскрытие включает в себя любую комбинацию из двух, трех, четырех или более признаков или элементов, изложенных в этом раскрытии, независимо от того, объединены ли такие особенности или элементы явно или иным образом изложены в конкретном примере реализации, описанном в данном документе. Это раскрытие предназначено для чтения в целом, так что любые отдельные признаки или элементы раскрытия в любом из его аспектов и примеров реализации должны рассматриваться как комбинируемые, если контекст раскрытия явно не диктует иное.

[0011] Следовательно, будет принято во внимание, что это краткое изложение предоставлено просто для целей резюмирования некоторых примерных реализаций, чтобы обеспечить базовое понимание некоторых аспектов раскрытия. Соответственно, будет принято во внимание, что описанные выше примерные реализации являются просто примерами и не должны толковаться как сужающие объем или сущность раскрытия каким-либо образом. Другие примерные реализации, аспекты и преимущества станут очевидными из следующего подробного описания, взятого вместе с прилагаемыми чертежами, которые иллюстрируют в качестве примера принципы некоторых описанных примерных реализаций.

Краткое описание чертежей

[0012] Описав таким образом аспекты раскрытия в вышеизложенных общих условиях, теперь будет сделана ссылка на сопроводительные чертежи, которые не обязательно выполнены в масштабе и на которых:

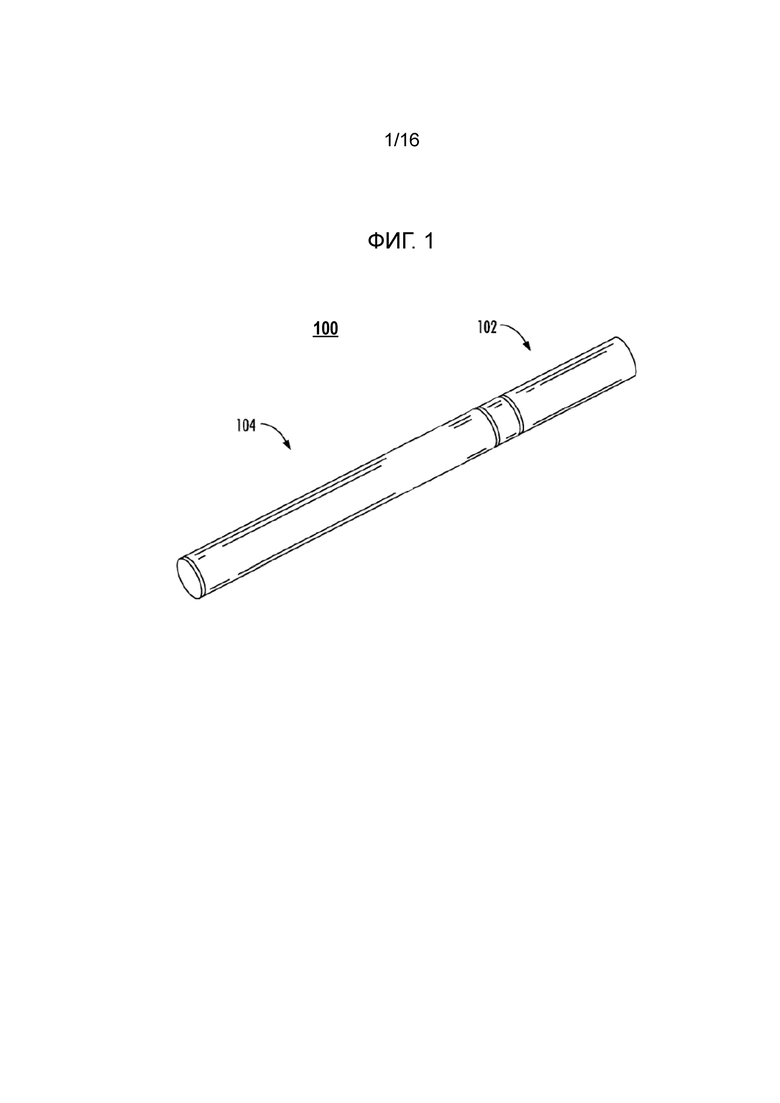

[0013] Фиг. 1 иллюстрирует вид в перспективе устройства для доставки аэрозоля, содержащего картридж и управляющий элемент, которые соединены друг с другом, согласно примерной реализации настоящего раскрытия;

[0014] Фиг. 2 - вид с частичным вырезом устройства для доставки аэрозоля по фиг. 1, в котором картридж и управляющий элемент отделены друг от друга в соответствии с примером реализации;

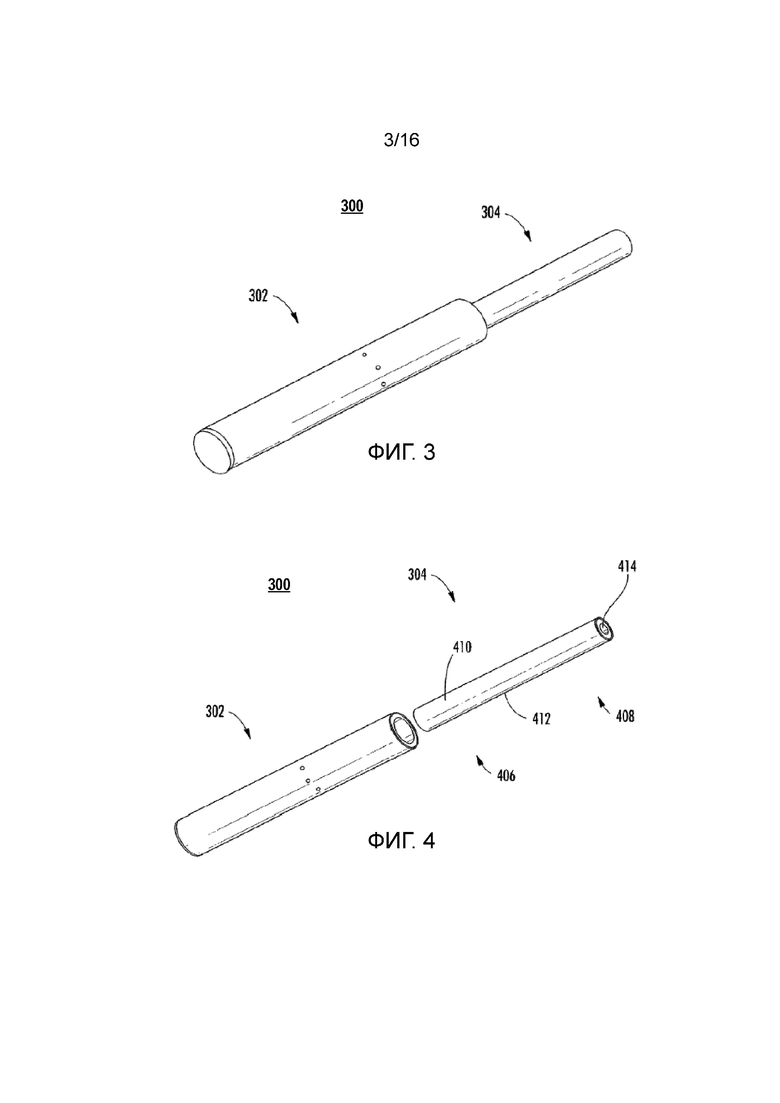

[0015] Фиг. 3 и 4 иллюстрируют вид в перспективе устройства для доставки аэрозоля, содержащего управляющий элемент и элемент источника аэрозоля, которые соответственно соединены друг с другом и отделены друг от друга, согласно другому примеру реализации настоящего раскрытия;

[0016] На фиг. 5 и 6 показаны соответственно вид спереди и вид в разрезе устройства для доставки аэрозоля, показанного на фиг. 3 и 4, согласно примерной реализации;

[0017] Фиг. 7 и 8 иллюстрируют, соответственно, вид сбоку и вид с частичным разрезом устройства для доставки аэрозоля, включающего в себя картридж, соединенный с управляющим элементом, согласно примерным реализациям;

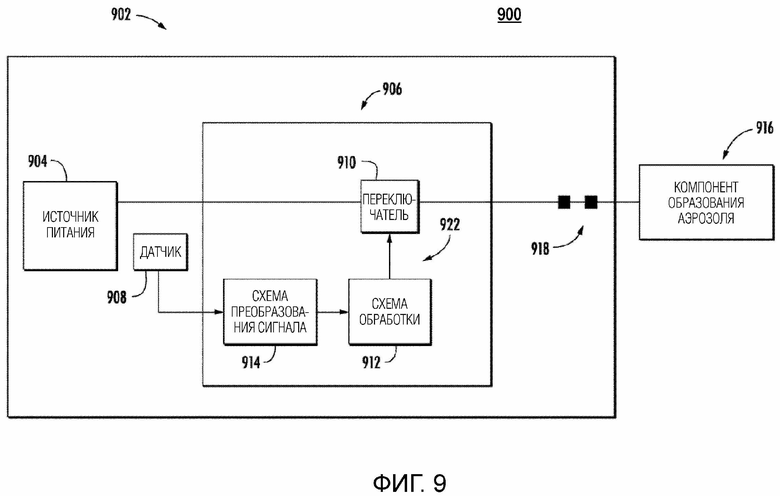

[0018] Фиг. 9 иллюстрирует принципиальную схему устройства для доставки аэрозоля согласно различным примерным реализациям настоящего раскрытия; и

[0019] Фиг. 10 иллюстрирует принципиальную схему схемы преобразования сигнала согласно примерной реализации настоящего раскрытия.

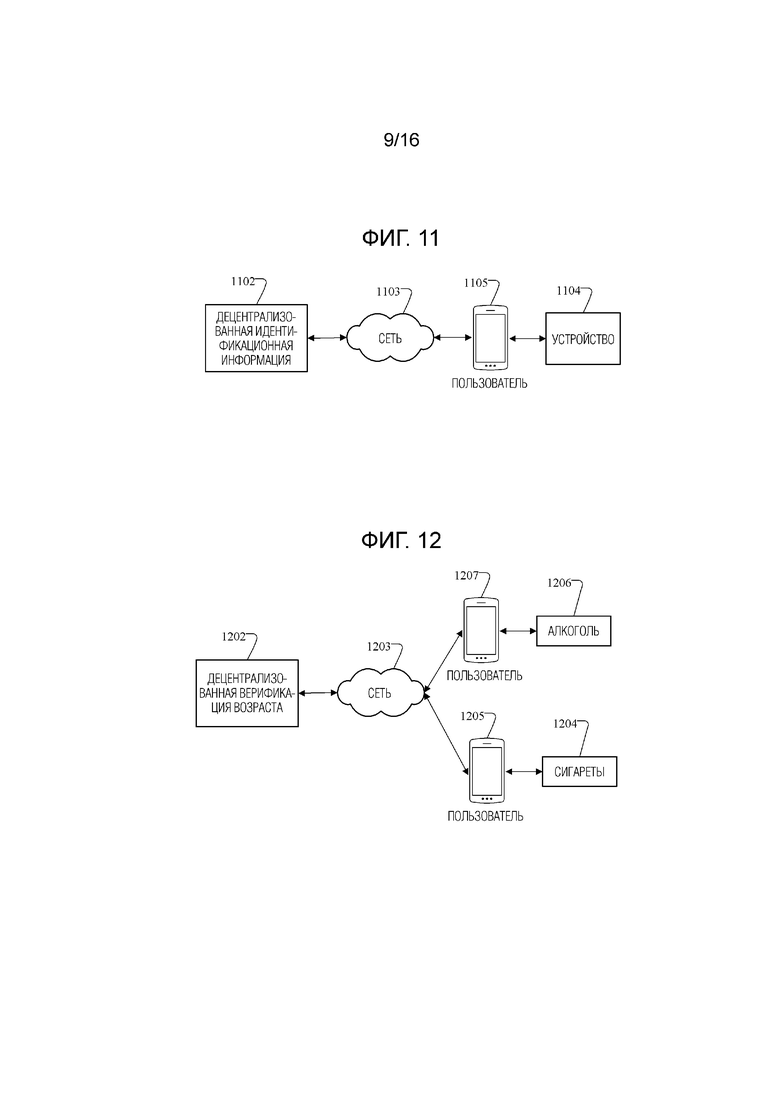

[0020] Фиг. 11 иллюстрирует вариант осуществления децентрализованной системы управления идентификационной информацией.

[0021] Фиг. 12 иллюстрирует другой вариант осуществления децентрализованной системы управления идентификационной информацией.

[0022] Фиг. 13 иллюстрирует пример персональной идентификационной информации.

[0023] Фиг. 14 иллюстрирует примерную структуру хранения персональной идентификационной информации.

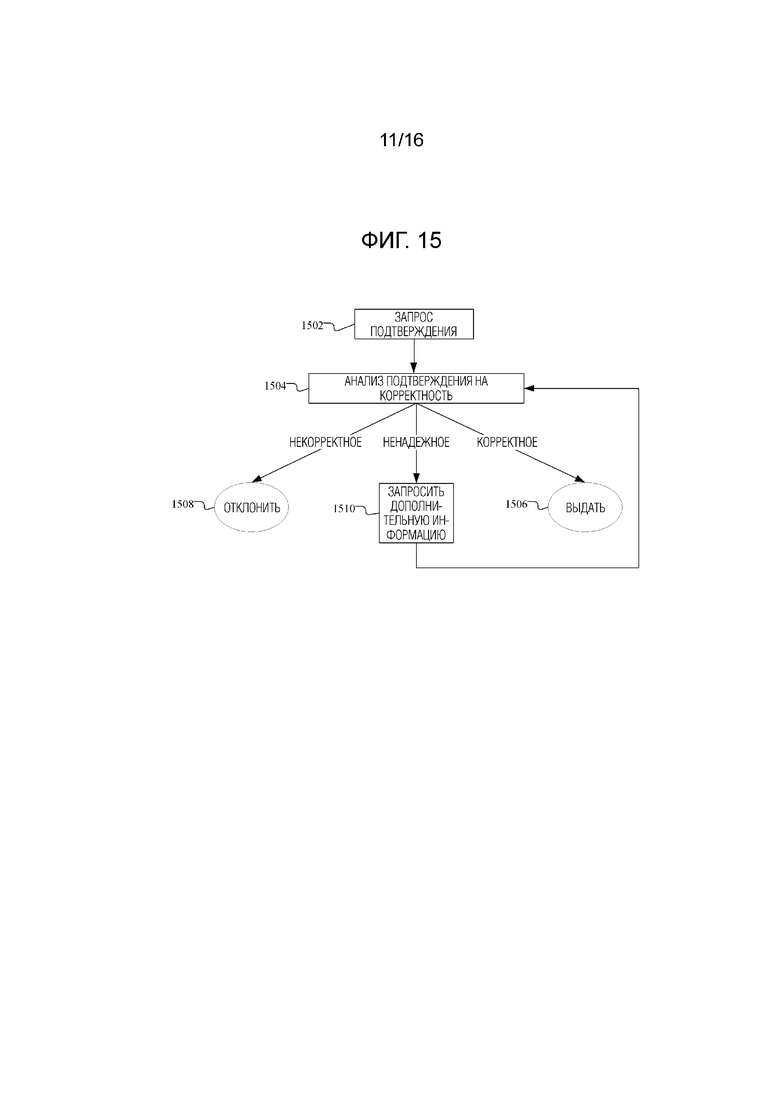

[0024] Фиг. 15 - это блок-схема последовательности операций, иллюстрирующая примерный процесс покупки.

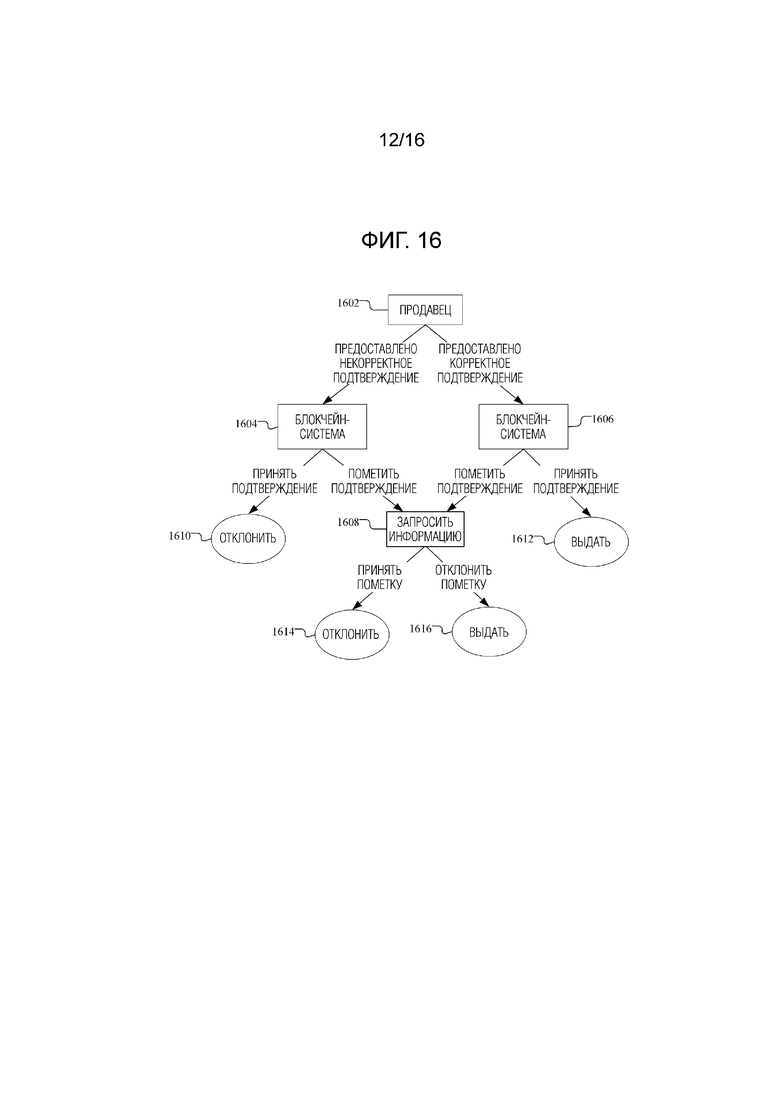

[0025] Фиг. 16 - это блок-схема последовательности операций, иллюстрирующая другой пример процесса покупки.

[0026] Фиг. 17 - это блок-схема последовательности операций, иллюстрирующая процесс использования децентрализованной системы управления идентификационной информацией.

[0027] Фиг. 18 - это блок-схема последовательности операций, иллюстрирующая процесс верификации возраста с помощью децентрализованной системы управления идентификационной информацией.

[0028] Фиг. 19 - это блок-схема последовательности операций, иллюстрирующая пример отслеживания с помощью децентрализованной системы управления идентификационной информацией.

[0029] Фиг. 20 иллюстрирует пример информации из децентрализованной системы управления идентификационной информацией.

[0030] Фиг. 21 - это блок-схема последовательности операций, иллюстрирующая данные транзакции в децентрализованной системе управления идентификационной информацией.

Подробное описание изобретения

[0031] Далее настоящее раскрытие будет описано более полно со ссылкой на его примерные реализации. Эти примерные реализации описаны так, чтобы это раскрытие было исчерпывающим и полным и полностью передавало объем раскрытия специалистам в данной области техники. Действительно, раскрытие может быть воплощено во многих различных формах и не должно толковаться как ограниченное реализациями, изложенными в данном документе; скорее, эти реализации предоставлены для того, чтобы это раскрытие удовлетворяло применимым юридическим требованиям. Как используется в описании и прилагаемой формуле изобретения, формы единственного числа включают в себя множественные ссылки, если контекст явно не диктует иное. Кроме того, хотя в данном документе может быть сделана ссылка на количественные меры, значения, геометрические отношения и т.п., если не указано иное, любой один или более, если не все, из них могут быть абсолютными или приблизительными для учета приемлемых изменений, которые могут иметь место, например, из-за технических допусков и т.п.

[0032] Как описано ниже, настоящее раскрытие относится к использованию децентрализованной структуры управления идентификационной информацией, такой как Блокчейн, для хранения определенной информации. Децентрализованная структура управления идентификационной информацией может обеспечивать безопасное хранение персональной информации, а также обеспечивать необходимый доступ к этой информации (например, для верификации личности или возраста пользователя). Персональная или идентифицирующая информация может потребоваться для определенных товаров с ограничениями, например, требование верификации возраста для товара с ограничением по возрасту. Одним из примеров, когда требуется верификация возраста, является устройство электронных систем доставки никотина ("ENDS"), которое может включать в себя устройства для доставки аэрозолей. ENDS является одним из примеров такого устройства, которое может быть связано с ограничением, например ограничением по возрасту, или которое может требовать определенной идентификационной информации. Другие примеры включают в себя устройства для доставки тетрагидроканнабинола (THC), каннабидиола (CBD), растительных, лекарственных и/или других активных ингредиентов. Таким образом, будет принято во внимание, что хотя устройство ENDS, такое как устройство для доставки аэрозоля, используется в качестве примера применения различных вариантов осуществления повсюду, предполагается, что этот пример не является ограничивающим, так что концепции изобретения, раскрытые в данном документе, могут использоваться с устройствами, отличных от устройств ENDS, включающими в себя устройства для доставки аэрозолей, которые могут использоваться для доставки пользователю других лекарственных и/или активных ингредиентов или могут включать в себя бездымный табак или другие табачные изделия.

[0033] ENDS или устройства для доставки аэрозолей могут потребовать функциональных возможностей для аутентификации, которая может быть основана на верификации возраста. Такие устройства могут быть ограничены в зависимости от возраста или других факторов, которые требуют некоторой формы аутентификации, верификации и/или идентификации. Использование децентрализованной структуры управления для хранения идентификационной информации или информации возрасте может обеспечить безопасное хранение и позволить получить доступ к этой информации и предоставить ее для аутентификации или верификации для покупки и/или использования товаров с ограничениями, таких как устройство ENDS.

[0034] Устройства для доставки аэрозолей являются одним из примеров устройств, которые могут быть ограничены и требовать аутентификации/верификации с использованием идентификационной информации, которая сохранена в децентрализованной структуре управления, например, с помощью технологии Блокчейн. Устройства для доставки аэрозолей дополнительно описаны со ссылкой на фиг. 1-10. Они могут быть сконфигурированы для образования аэрозоля (вдыхаемого вещества) из композиции предшественника аэрозоля (иногда называемой носителем для вдыхаемого вещества). Композиция предшественника аэрозоля может включать в себя одно или более из твердого табачного материала, полутвердого табачного материала или жидкой композиции предшественника аэрозоля. В некоторых вариантах реализации устройства для доставки аэрозоля могут быть выполнены с возможностью нагревания и образования аэрозоля из жидкой композиции предшественника аэрозоля (например, жидкой композиции предшественника аэрозоля). Дополнительно или альтернативно композиция предшественника аэрозоля может содержать одно или более веществ, упомянутых выше, включающих в себя, помимо прочего, растительные вещества, лекарственные вещества, спирт, глицерин, и может включать в себя никотин, тетрагидроканнабинол (THC), каннабидиол (CBD) или другие активные ингредиенты. Такие устройства для доставки аэрозолей могут включать в себя так называемые электронные сигареты. В других реализациях устройства для доставки аэрозоля могут содержать устройства нагрева без горения. В других реализациях устройства для доставки аэрозоля могут содержать устройства без нагрева и без горения.

[0035] Жидкая композиция предшественника аэрозоля, также называемая композицией предшественника пара или "электронная жидкость", особенно полезна для электронных сигарет и устройств без нагрева и без горения. Жидкая композиция предшественника аэрозоля может содержать множество компонентов, в том числе, например, многоатомный спирт (например, глицерин, пропиленгликоль или их смесь), никотин, табак, табачный экстракт и/или ароматизаторы. В некоторых примерах композиция предшественника аэрозоля содержит глицерин и никотин. В других примерах композиция может дополнительно или альтернативно включать в себя спирт, другие растительные вещества, другие лекарственные вещества или может включать в себя в себя тетрагидроканнабинол (THC), каннабидиол (CBD) или другие активные ингредиенты или некоторые их комбинации.

[0036] Некоторые жидкие композиции предшественника аэрозоля, которые можно использовать в сочетании с различными реализациями, могут включать в себя одну или более кислот, таких как левулиновая кислота, янтарная кислота, молочная кислота, пировиноградная кислота, бензойная кислота, фумаровая кислота, их комбинации и тому подобное. Включение кислоты (кислот) в жидкие композиции предшественника аэрозоля, в том числе, никотина, может обеспечивать получение протонированной жидкой композиции предшественника аэрозоля, включающей в себя никотин в форме соли. Типичные типы компонентов и составов предшественников жидких аэрозолей изложены и охарактеризованы в патенте США № 7726320 на имя Robinson и др.; патенте США № 9254002 на имя Chong и др.; и публикациях заявок на патент США № 2013/0008457 на имя Zheng и др., 2015/0020823 на имя Lipowicz и др., и 2015/0020830 на имя Koller; а также публикации заявки на патент PCT № WO 2014/182736 на имя Bowen и др.; и патенте США № 8881737 на имя Collett и др., описания которых включены в настоящий документ посредством ссылки. Другие предшественники аэрозолей, которые можно использовать, включают в себя предшественники аэрозолей, которые были включены в любой из ряда типичных продуктов, указанных выше. Также желательны так называемые "дымовые соки" для электронных сигарет, которые поставляет Johnson Creek Enterprises LLC. Еще один пример композиций предшественников аэрозолей продается под товарными знаками BLACK NOTE, COSMIC FOG, THE MILKMAN E-LIQUID, FIVE PAWNS, THE VAPOR CHEF, VAPE WILD, BOOSTED, STEAM FACTORY, MECH SAUCE, CASEY JONES MAINLINE RESERVE, MIT , DR CRIMMY'S V-LIQUID, SMILEY E LIQUID, BEANTOWN VAPOR, CUTTWOOD, CYCLOPS VAPOR, SICBOY, GOOD LIFE VAPOR, TELEOS, PINUP VAPORS, SPACE JAM, MT BAKER VAPOR и JIMMY THE JUICE MAN. Реализации шипучих материалов можно использовать с предшественником аэрозоля, и они описаны в качестве примера в публикации заявки на патент США № 2012/0055494 на имя Hunt и др., которая включена в настоящее описание в качестве ссылки. Кроме того, использование шипучих материалов описано, например, в патенте США № 4639368 на имя Niazi и др.; патенте США № 5178878 на имя Wehling и др.; патенте США № 5223264 на имя Wehling и др.; патенте США № 6974590 на имя Pather и др.; патенте США № 7381667 на имя Bergquist и др.; патенте США № 8424541 на имя Crawford и др.; патенте США № 8627828 на имя Strickland и др.; и патенте США № 9307787 на имя Sun и др.; а также в публикации заявки на патент США № 2010/0018539 на имя Brinkley и др. и публикации заявки на патент РСТ № WO 97/06786 на имя Johnson и др., все из которых включены в настоящий документ посредством ссылки.

[0037] Типичные типы подложек, резервуаров или других компонентов для поддержки предшественника аэрозоля описаны в патенте США № 8528569 на имя Newton; публикации заявки на патент США № 2014/0261487 на имя Chapman и др.; публикации заявки на патент № 2015/0059780 на имя Davis и др.; и публикации заявки на патент США № 2015/0216232 на имя Bless и др., все из которых включены в настоящий документ посредством ссылки. Кроме того, различные впитывающие материалы, а также конфигурация и работа этих впитывающих материалов в определенных типах электронных сигарет изложены в патенте США № 8910640 на имя Sears и др., который включен в настоящее описание в качестве ссылки.

[0038] В других вариантах реализации устройства для доставки аэрозолей могут содержать устройства без нагрева и без горения, сконфигурированные для нагрева твердой композиции предшественника аэрозоля (например, экструдированного табачного стержня) или полутвердой композиции предшественника аэрозоля (например, табачной пасты, содержащей глицерин). Композиция предшественника аэрозоля может включать в себя табакосодержащие гранулы, куски табака, табачные полоски, восстановленный табачный материал или их комбинации, и/или смесь тонкоизмельченного табака, табачного экстракта, высушенного распылением табачного экстракта или другой табачной формы, смешанной с необязательными неорганические материалы (такие как карбонат кальция), необязательные ароматизаторы и материалы, образующие аэрозоль, для образования по существу твердого или формуемого (например, экструдируемого) субстрата. Типичные типы твердых и полутвердых композиций и составов предшественников аэрозолей раскрыты в патенте США № 8424538 на имя Thomas и др.; патенте США № 8464726 на имя Sebastian и др.; публикации заявки на патент США № 2015/0083150 на имя Conner и др.; публикации заявки на патент США № 2015/0157052 на имя Ademe и др.; и публикации заявки на патент США № 2017/0000188 на имя Nordskog и др., все из которых включены в настоящий документ посредством ссылки. Другие репрезентативные типы твердых и полутвердых композиций и композиций предшественников аэрозолей включают в себя те, которые содержатся в элементах-источниках потребляемого аэрозоля NEOSTIKS ™ для продукта GLO ™ от British American Tobacco и в элементах-источниках потребляемого аэрозоля HEETS ™ для продукта IQOS ™ от Philip Morris International, Inc.

[0039] В различных вариантах реализации вдыхаемое вещество, в частности, может быть табачным компонентом или материалом, полученным из табака (т.е. материалом, который естественным образом содержится в табаке, который может быть выделен непосредственно из табака или получен синтетическим путем). Например, композиция предшественника аэрозоля может содержать экстракты табака или их фракции, объединенные с инертным субстратом. Композиция предшественника аэрозоля может дополнительно включать в себя несгоревший табак или композицию, содержащую несгоревший табак, которая при нагревании до температуры ниже температуры его горения выделяет вдыхаемое вещество. В некоторых вариантах реализации композиция предшественника аэрозоля может содержать табачные конденсаты или их фракции (т.е. конденсированные компоненты дыма, образующегося при сгорании табака, оставляющие ароматизаторы и, возможно, никотин).

[0040] В других реализациях бездымный табак и другие табачные изделия могут быть примерами товара с ограничением по возрасту, а не устройства ENDS. Типичные товары бездымного табака, которые могут продаваться, могут включать в себя те, которые называются CAMEL Snus, CAMEL Orbs, CAMEL Strips и CAMEL Sticks от RJ Reynolds Tobacco Company; влажный табак GRIZZLY, влажный табак KODIAK, рассыпной табак LEVI GARRETT и рассыпной табак TAYLOR'S PRIDE от American Snuff Company, LLC; влажный нюхательный табак KAYAK и жевательный табак CHATTANOOGA CHEW от Swisher International, Inc.; жевательный табак REDMAN от Pinkerton Tobacco Co LP; Влажный табак COPENHAGEN, мешочки COPENHAGEN, SKOAL Bandits, мешочки SKOAL, RED SEAL длинный отруб и табачные пачки REVEL Mint от US Smokeless Tobacco Company; и MARLBORO Snus и Taboka от Philip Morris USA. Типичные типы нюхательных товаров, обычно называемые "снюс", могут производиться в Европе, особенно в Швеции, такими компаниями, как Swedish Match AB, Fiedler & Lundgren AB, Gustavus AB, Skandinavisk Tobakskompagni A/S и Rocker Production AB, или через них. Продукты снюса, ранее или доступные в настоящее время в США, продавались под торговыми наименованиями, такими как CAMEL Snus Frost, CAMEL Snus Original и CAMEL Snus Spice, CAMEL Snus Mint, CAMEL Snus Mellow, CAMEL Snus Winterchill и CAMEL Snus Robust от RJ Reynolds Tobacco Company. Бездымные табачные изделия расфасовывались в банки, "шайбы" или "горшки". Другие примеры товаров включают в себя никотиновые леденцы, такие как никотиновые леденцы REVEL (товар RJ Reynolds Vapor Company), и не содержащие табака никотиновые упакованные товары, такие как ZYN производства Swedish Match и LYFT.

[0041] Табачные материалы, используемые в настоящем описании, могут варьироваться и могут включать в себя, например, табак дымовой сушки, табак Берлей, восточный табак или табак Мэриленд, темный табак, темный обоженный табак и табаки Rustica, а также другие редкие или специальные табаки или их смеси. Табачные материалы также могут включать в себя так называемые "смешанные" формы и обработанные формы, такие как обработанные табачные стебли (например, нарезанные скрученные или нарезанные-воздушные стебли), увеличенный в объеме табак (например, воздушный табак, такой как расширенный табак с сухим льдом (DIET), предпочтительно в форме нарезанного наполнителя), восстановленные табаки (например, восстановленные табаки, произведенные с использованием процессов изготовления бумаги или литых листов). Различные репрезентативные типы табака, обработанные типы табака и типы табачных смесей изложены в патентах США №№ 4836224 на имя Lawson и др., 4924888 на имя Perfetti и др., 5056537 на имя Brown и др., 5159942 на имя Brinkley и др., 5220930 на имя Gentry, 5360023 на имя Blakley и др., 6701936 на имя Shafer и др., 7011096 на имя Li и др., 7017585 на имя Li и др. и 7025066 на имя Lawson и др.; в публикации заявки на патент США № 2004/0255965 на имя Perfetti и др.; публикации заявки на патент США № WO 02/37990 на имя Bereman; и Bombick и др., Fund Appl Toxicol., 39, p. 11-17 (1997), которые включены в настоящее описание в качестве ссылки. Дополнительные примеры табачных композиций, которые могут быть полезны в устройстве для курения, в том числе в соответствии с настоящим раскрытием, раскрыты в патенте США № 7726320 на имя Robinson и др., который включен сюда в качестве ссылки.

[0042] Кроме того, композиция предшественника аэрозоля может содержать инертный субстрат, содержащий ингаляционное вещество или его предшественник, интегрированное в него или иным образом нанесенное на него. Например, жидкость, содержащая вдыхаемое вещество, может быть нанесена на, абсорбирована на или адсорбирована в инертном субстрате, так что при приложении тепла вдыхаемое вещество высвобождается в форме, которая может быть извлечена из изделия по настоящему изобретению посредством приложения положительного или отрицательного давления. В некоторых аспектах композиция предшественника аэрозоля может включать в себя смесь насыщенных и ароматных табаков в форме нарезанного наполнителя. В другом аспекте композиция предшественника аэрозоля может содержать восстановленный табачный материал, такой как описанный в патенте США № 4807809 на имя Pryor и др.; патенте США № 4889143 на имя Pryor и др.; и патенте США № 5025814 на имя Raker, описания которых включены в настоящий документ посредством ссылки. Для получения дополнительной информации относительно подходящей композиции предшественника аэрозоля см. регистрационный номер заявки на патент США 15/916834 на имя Sur и др., поданной 9 марта 2018 года, которая включена в настоящий документ посредством ссылки.

[0043] Независимо от типа композиции предшественника аэрозоля, устройства для доставки аэрозоля могут включать в себя компонент образования аэрозоля, сконфигурированный для образования аэрозоля из композиции предшественника аэрозоля. Например, в случае электронной сигареты или устройства нагрева без горения, компонент образования аэрозоля может быть или включать в себя нагревательный элемент. В случае устройства без нагрева и без горения в некоторых примерах компонент образования аэрозоля может быть или включать в себя вибрирующую пьезоэлектрическую или пьезомагнитную сетку.

[0044] Одним из примеров подходящего нагревательного элемента является индукционный нагреватель. Такие нагреватели часто содержат индукционный передатчик и индукционный приемник. Индукционный передатчик может включать в себя катушку, сконфигурированную для создания осциллирующего магнитного поля (например, магнитного поля, которое периодически изменяется со временем), когда через нее проходит переменный ток. Индукционный приемник может быть, по меньшей мере, частично расположен или приниматься внутри индукционного передатчика и может включать в себя проводящий материал (например, ферромагнитный материал или материал с алюминиевым покрытием). Пропуская переменный ток через индукционный передатчик, в индукционном приемнике могут формироваться вихревые токи за счет индукции. Вихревые токи, протекающие через сопротивление материала, определяющего индукционный приемник, могут нагревать его за счет джоулева нагрева (т.е., за счет эффекта Джоуля). Индукционный приемник, который может представлять собой распылитель, может быть нагрет беспроводным образом для образования аэрозоля из композиции предшественника аэрозоля, расположенной рядом с индукционным приемником. Различные реализации устройства для доставки аэрозоля с индукционным нагревателем описаны в публикации заявки на патент США № 2017/0127722 на имя Davis и др.; публикации заявки на патент США № 2017/0202266 на имя Sur и др.; заявке на патент США с серийным номером 15/352153 на имя Sur и др., поданной 15 ноября 2016 г.; заявке на патент США с серийным номером 15/799365 на имя Sebastian и др., поданной 31 октября 2017 г.; и заявке на патент США с серийным номером 15/836086 на имя Sur, все из которых включены в настоящее описание в качестве ссылки.

[0045] В других реализациях, включающих в себя те, которые описаны здесь более конкретно, нагревательный элемент представляет собой токопроводящий нагреватель, например, в случае резистивного электрического нагревателя. Эти нагреватели могут быть сконфигурированы так, чтобы производить тепло, когда через них проходит электрический ток. В различных реализациях токопроводящий нагреватель может быть выполнен в различных формах, например в форме фольги, пены, дисков, спиралей, волокон, проволоки, пленок, пряжи, полос, лент или цилиндров. Такие нагреватели часто содержат металлический материал и сконфигурированы для выработки тепла в результате электрического сопротивления, связанного с прохождением через него электрического тока. Такие резистивные нагреватели могут быть расположены рядом с композицией-предшественником аэрозоля и нагревать ее для образования аэрозоля. Множество проводящих подложек, которые могут быть использованы с настоящим раскрытием, описаны в цитируемой выше публикации заявки на патент США № 2013/0255702 на имя Griffith и др.

[0046] В некоторых реализациях устройства для доставки аэрозоля могут включать в себя управляющий элемент и картридж в случае так называемых электронных сигарет или устройств без нагрева и без горения, или управляющий элемент и элемент источника аэрозоля в случае устройств нагрева без горения. В случае электронных сигарет или устройств нагрева без горения, управляющий элемент может быть многоразовым, тогда как элемент картриджа/источника аэрозоля может быть сконфигурирован для ограниченного числа применений и/или сконфигурирован для одноразового использования. Различные механизмы могут соединять картридж/элемент источника аэрозоля с управляющим элементом для обеспечения резьбового зацепления, зацепления с прессовой посадкой, посадки с натягом, скользящей посадки, магнитного зацепления и т.п.

[0047] Управляющий элемент и картридж/элемент источника аэрозоля могут включать в себя отдельные соответствующие корпуса или внешние элементы, которые могут быть сформированы из любого из ряда различных материалов. Корпус может быть изготовлен из любого подходящего конструктивно прочного материала. В некоторых примерах корпус может быть выполнен из металла или сплава, такого как нержавеющая сталь, алюминий или тому подобное. Другие подходящие материалы включают в себя различные пластмассы (например, поликарбонат), металлическое покрытие поверх пластика, керамику и тому подобное.

[0048] Картридж (например, элемент источника аэрозоля) может включать в себя композицию предшественника аэрозоля. Для образования аэрозоля из композиции предшественника аэрозоля, компонент образования аэрозоля (например, нагревательный элемент, пьезоэлектрическая/пьезомагнитная сетка) может быть расположен в контакте с композицией предшественника аэрозоля или рядом с ней, например, поперек управляющего элемента и картриджа или внутри управляющего элемента, в котором может быть расположен элемент источника аэрозоля. Управляющий элемент может включать в себя источник питания, который может быть перезаряжаемым или заменяемым, и, таким образом, управляющий элемент можно повторно использовать с несколькими картриджами/элементами источника аэрозоля.

[0049] Управляющий элемент может также включать в себя средства для активации устройства для доставки аэрозоля, такие как кнопка, сенсорная поверхность и т.п. для ручного управления устройством. Дополнительно или альтернативно, управляющий элемент может включать в себя датчик потока для обнаружения, когда пользователь затягивает картридж/элемент источника аэрозоля, чтобы тем самым активировать устройство для доставки аэрозоля.

[0050] В различных вариантах реализации устройство для доставки аэрозоля согласно настоящему раскрытию может иметь множество общих форм, включающих в себя, но не ограничиваясь этим, общую форму, которая может быть определена как по существу стержнеобразная, по существу трубчатая или по существу цилиндрическая форма. В реализациях, показанных и описанных со ссылкой на прилагаемые чертежи, устройство для доставки аэрозоля имеет по существу круглое поперечное сечение; однако другие формы поперечного сечения (например, овал, квадрат, прямоугольник, треугольник и т.д.) также охватываются настоящим раскрытием. Такой язык, который описывает физическую форму изделия, может также применяться к его отдельным компонентам, включающих в себя управляющий элемент и картридж/элемент источника аэрозоля. В других реализациях управляющий элемент может принимать другую форму портативного устройства, например форму небольшого ящика.

[0051] В более конкретных реализациях один или оба из управляющего элемента и картриджа/элемента источника аэрозоля могут называться одноразовыми или многоразовыми. Например, управляющий элемент может иметь источник питания, такой как сменная батарея или перезаряжаемая батарея, SSB, тонкопленочный SSB, перезаряжаемый суперконденсатор, литий-ионный или гибридный литий-ионный суперконденсатор и т.п. Одним из примеров источника питания является перезаряжаемая литий-ионная батарея TKI-1550, производимая немецкой компанией Tadiran Batteries GmbH. В другой реализации полезным источником питания может быть никель-кадмиевый элемент N50-AAA CADNICA, производимый Sanyo Electric Company, Ltd, Япония. В других реализациях множество таких батарей, например, каждая на 1,2 В, может быть подключено последовательно. В некоторых реализациях источник питания сконфигурирован для обеспечения выходного напряжения. Источник питания может приводить в действие компонент образования аэрозоля, который способен производить аэрозоль из композиции предшественника аэрозоля. Источник питания может быть соединен с любым типом технологии подзарядки, например с зарядным аксессуаром, как дополнительно обсуждается ниже.

[0052] Примеры источников питания описаны в патенте США № 9484155 на имя Peckerar и др.; и публикации заявки на патент США № 2017/0112191 на имя Sur и др., поданной 21 октября 2015 года, раскрытие которых включено в настоящий документ посредством ссылки. Другие примеры подходящего источника питания представлены в публикации заявки на патент США № 2014/0283855 на имя Hawes и др., публикации заявки на патент США № 2014/0014125 на имя Fernando и др., публикации заявки на патент США № 2013/0243410 на имя Nichols и др., публикации заявки на патент США № 2010/0313901 на имя Fernando и др. и патенте США № 9439454 на имя Fernando и др., все из которых включены в настоящий документ посредством ссылки. Что касается датчика потока, обычные компоненты регулирования тока и другие компоненты регулирования тока, включающие в себя различные микроконтроллеры, датчики и переключатели для устройств доставки аэрозоля, описаны в патенте США № 4735217 на имя Gerth и др.; патентах США 4922901, 4947874 и 4947875, все на имя Brooks и др.; патенте США № 5372148 на имя McCafferty и др.; патенте США № 6040560 на имя Fleischhauer и др.; патенте США № 7040314 на имя Nguyen и др.; патенте США № 8205622 на имя Pan; публикации заявки на патент США № 8881737 на имя Collet и др.; патенте США № 9423152 на имя Ampolini и др.; патенте США № 9439454 на имя Fernando и др.; и публикации заявки на патент США № 2015/0257445 на имя Генри и др., все из которых включены в настоящий документ посредством ссылки.

[0053] Дополнительные примеры компонентов, относящиеся к электронным изделиям для доставки аэрозолей и раскрывающие материалы или компоненты, которые могут быть использованы в настоящей статье, включают в себя патент США № 4735217 на имя Gerth и др.; патент США № 5249586 на имя Morgan и др.; патент США № 5666977 на имя Higgins и др.; патент США № 6053176 на имя Adams и др.; патент США № 6164287 на имя White; патент США № 6196218 на имя Voges; патент США № 6810883 на имя Felter и др.; патент США № 6854461 на имя Nichols; патент США № 7832410 на имя Hon; патент США № 7513253 на имя Kobayashi; патент США № 7896006 на имя Hamano; патент США № 6772756 на имя Shayan; патенты США № 8156944 и 8375957 на имя Hon; патент США № 8794231 на имя Thorens и др.; патент США № 8851083 на имя Oglesby и др.; патенты США № 8915254 и 8925555 на имя Monsees и др.; патент США № 9220302 на имя DePiano и др.; публикации заявки на патент США № 2006/0196518 и 2009/0188490 на имя Hon; публикация заявки на патент США № 2010/0024834 на имя Oglesby и др.; Публикация приложения US Pat № 2010/0307518 на имя Wang; публикация заявки на патент США № WO 2010/091593 на имя Hon; и публикация заявки на патент РСТ № WO 2013/089551 на имя Foo, каждая из которых включена в настоящий документ посредством ссылки. Кроме того, в публикации заявки на патент США № 2017/0099877 на имя Worm и др., описаны капсулы, которые могут быть включены в устройства для доставки аэрозоля, и конфигурации в форме брелока для устройств для доставки аэрозолей, и она включена в настоящее описание в качестве ссылки. Разнообразные материалы, раскрытые в вышеупомянутых документах, могут быть включены в настоящие устройства в различных реализациях, и все вышеизложенные описания включены в настоящее описание посредством ссылки.

[0054] Еще другие особенности, элементы управления или компоненты, которые могут быть включены в устройства для доставки аэрозолей по настоящему изобретению, описаны в патенте США № 5967148 на имя Harris и др.; патенте США № 5934289 на имя Watkins и др.; патенте США № 5954979 на имя Counts и др.; патенте США № 6040560 на имя Fleischhauer и др.; патенте США № 8365742 на имя Hon; патенте США № 8402976 на имя Fernando и др.; публикации заявки на патент США № 2005/0016550 на имя Katase; патенте США № 8689804 на имя Fernando и др.; публикации заявки на патент США № 2013/0192623 на имя Tucker и др.; патенте США № 9427022 на имя Leven и др.; публикации заявки на патент США № 2013/0180553 на имя Kim и др.; публикации заявки на патент США № 2014/0000638 на имя Sebastian и др.; публикации заявки на патент США № 2014/0261495 на имя Novak и др.; и патенте США № 9220302 на имя DePiano и др., все из которых включены в настоящее описание в качестве ссылки.

[0055] В другом аспекте настоящее раскрытие может быть направлено на комплекты, которые обеспечивают множество компонентов, как описано в данном документе. Например, комплект может содержать управляющий элемент с одним или более картриджами или элементами источника аэрозоля. Комплект может дополнительно включать в себя зарядный аксессуар, описанный ниже, вместе с одной или более батареями, и управляющий элемент с одним или более картриджами. Комплект может дополнительно включать в себя зарядный аксессуар, описанный ниже, и управляющий элемент с одним или более картриджами. Комплект может дополнительно включать в себя зарядный аксессуар, описанный ниже, вместе с одной или более батареями. В дополнительных вариантах осуществления комплект может содержать множество картриджей. Комплект может дополнительно содержать множество картриджей и одну или более батарей и/или зарядный аксессуар, описанный ниже. В вышеупомянутых вариантах осуществления картриджи или управляющие элементы могут быть снабжены нагревательным элементом, включающим их. Комплекты по изобретению могут дополнительно включать в себя футляр (или другой компонент упаковки, переноски или хранения), в котором размещены один или более дополнительных компонентов комплекта. В качестве альтернативы, зарядный аксессуар может входить в состав одного из комплектов. Футляр может быть многоразовым жестким или мягким контейнером. Кроме того, футляр может быть просто коробкой или другой упаковочной структурой.

[0056] Фиг. 1 и 2 иллюстрируют реализации устройства для доставки аэрозоля, включающего в себя управляющий элемент и картридж, в случае электронной сигареты. В этом отношении на фиг. 1 и 2 показано устройство 100 для доставки аэрозоля согласно примеру реализации настоящего раскрытия. Как указано, устройство для доставки аэрозоля может включать в себя управляющий элемент 102 и картридж 104. Управляющий элемент и картридж могут быть постоянно или съемным образом выровнены в функциональном отношении. В этом отношении на фиг. 1 показан вид в перспективе устройства для доставки аэрозоля в соединенной конфигурации, тогда как на фиг. 2 показан вид сбоку с частичным вырезом устройства для доставки аэрозоля в разъединенной конфигурации. Устройство для доставки аэрозоля может быть, например, по существу стержневидным, по существу трубчатым или по существу цилиндрическим в некоторых вариантах реализации, когда управляющий элемент и картридж находятся в собранной конфигурации.

[0057] Управляющий элемент 102 и картридж 104 могут быть выполнены с возможностью зацепления друг с другом посредством множества соединений, таких как соединение с прессовой посадкой (или посадкой с натягом), резьбовое соединение, магнитное соединение и т.п. По существу, управляющий элемент может включать в себя первый зацепляющий элемент (например, соединитель), который приспособлен для зацепления второго зацепляющего элемента (например, соединителя) на картридже. Первый зацепляющий элемент и второй зацепляющий элемент могут быть двусторонними. В качестве примера, либо первый зацепляющий элемент, либо второй зацепляющий элемент может быть наружной резьбой, а другой - внутренней резьбой. В качестве дополнительного примера, либо первый зацепляющий элемент, либо второй зацепляющий элемент может быть магнитом, а другой может быть металлическим или согласующим магнитом. В конкретных реализациях зацепляющие элементы могут определяться непосредственно существующими компонентами управляющего элемента и картриджа. Например, корпус управляющего элемента может определять полость на своем конце, которая сконфигурирована для приема, по меньшей мере, фрагмента картриджа (например, резервуара для хранения или другого образующего оболочку элемента картриджа). В частности, резервуар для хранения картриджа может, по меньшей мере, частично входить в полость управляющего элемента, в то время как мундштук картриджа остается открытым вне полости управляющего элемента. Картридж может удерживаться внутри полости, образованной корпусом управляющего элемента, например, с помощью посадки с натягом (например, с помощью фиксаторов и/или других элементов, создающих зацепление с натягом между внешней поверхностью картриджа и внутренней поверхностью стенки, образующей полость управляющего элемента), посредством магнитного зацепления (например, посредством использования магнитов и/или магнитных металлов, расположенных внутри полости управляющего элемента и размещенных на картридже), или с помощью других подходящих технологий.

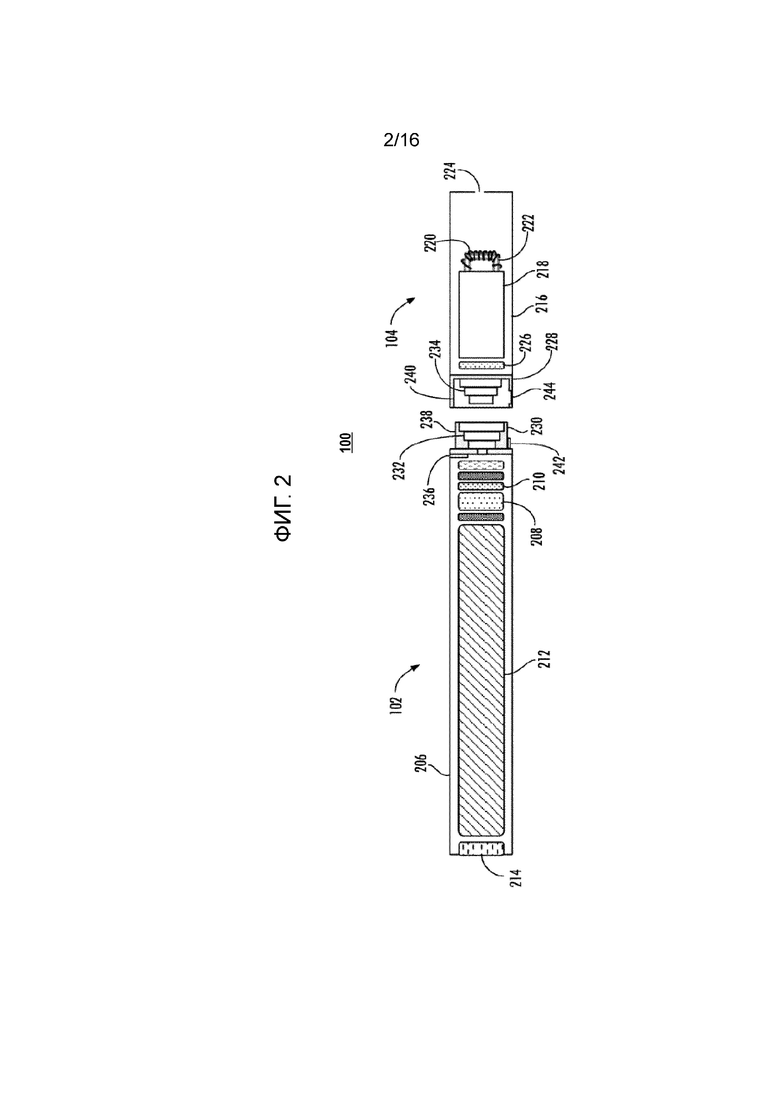

[0058] Как видно в разрезе, показанном на фиг. 2, каждый управляющий элемент 102 и картридж 104 включают в себя ряд соответствующих компонентов. Компоненты, показанные на фиг. 2, представляют собой компоненты, которые могут присутствовать в управляющем элементе и картридже, и не предназначены для ограничения объема компонентов, охватываемых настоящим раскрытием. Как показано, например, управляющий элемент может состоять из корпуса 206 (иногда называемого оболочкой управляющего элемента), который может включать в себя управляющий компонент 208 (например, схему обработки и т.д.), датчик 210 потока, источник 212 питания (например, батарея, суперконденсатор) и индикатор 214 (например, светодиод, светодиод на основе квантовых точек), и такие компоненты могут быть различным образом выстроены. Источник питания может быть перезаряжаемым, а управляющий компонент может включать в себя переключатель и схему обработки, соединенные с датчиком потока и переключателем. Схема обработки может быть сконфигурирована для предотвращения доступа (блокировки) устройства в зависимости от статуса верификации возраста.

[0059] Картридж 104 может быть образован из корпуса 216 (иногда называемого оболочкой картриджа), охватывающего резервуар 218, сконфигурированный для удержания композиции предшественника аэрозоля, и включающего в себя нагревательный элемент 220 (компонент образования аэрозоля). В различных конфигурациях эта конструкция может называться сосудом; и, соответственно, термины "картридж", "сосуд" и т.п. могут использоваться взаимозаменяемо для обозначения оболочки или другого корпуса, охватывающего резервуар для композиции предшественника аэрозоля и включающего в себя нагревательный элемент.

[0060] Как показано, в некоторых примерах, резервуар 218 может сообщаться с возможностью обмена текучей средой с элементом 222 переноса жидкости, приспособленным для впитывания или переноса иным образом композиции предшественника аэрозоля, хранящейся в корпусе резервуара, к нагревательному элементу 220. В некоторых примерах клапан может быть расположен между резервуаром и нагревательным элементом и сконфигурирован для регулирования количества композиции предшественника аэрозоля, проходящей или доставленной из резервуара к нагревательному элементу.

[0061] Для формирования нагревательного элемента 220 могут использоваться различные примеры материалов, сконфигурированных для выработки тепла при пропускании через них электрического тока. Нагревательный элемент в этих примерах может быть резистивным нагревательным элементом, таким как проволочная катушка, микронагреватель и т.п. Примеры материалов, из которых может быть изготовлен нагревательный элемент, включают в себя кантал (FeCrAl), нихром, никель, нержавеющую сталь, оксид индия и олова, вольфрам, дисилицид молибдена (MoSi2), силицид молибдена (MoSi), дисилицид молибдена, легированный алюминием (Mo(Si, Al)2), титан, платину, серебро, палладий, сплавы серебра и палладия, графит и материалы на основе графита (например, пены и нити на основе углерода), проводящие чернила, кремнезем, легированный бором, и керамику (например, керамику с положительным или отрицательным температурным коэффициентом). Нагревательный элемент может быть резистивным нагревательным элементом или нагревательным элементом, сконфигурированным для формирования тепла за счет индукции. Нагревательный элемент может быть покрыт теплопроводной керамикой, такой как нитрид алюминия, карбид кремния, оксид бериллия, оксид алюминия, нитрид кремния или их композиты. Примеры реализации нагревательных элементов, используемых в устройствах для доставки аэрозолей согласно настоящему раскрытию, дополнительно описаны ниже и могут быть включены в такие устройства, как описанные здесь.

[0062] В корпусе 216 может быть отверстие 224 (например, на конце мундштука), чтобы обеспечить выход сформированного аэрозоля из картриджа 104.

[0063] Картридж 104 также может включать в себя один или более электронных компонентов 226, которые могут включать в себя интегральную схему, компонент памяти (например, EEPROM, флэш-память), датчик и т.п. Электронные компоненты могут быть адаптированы для связи с управляющим компонентом 208 и/или с внешним устройством с помощью проводных или беспроводных средств. Электронные компоненты могут быть расположены в любом месте картриджа или его основания 228.

[0064] Хотя управляющий компонент 208 и датчик 210 потока показаны отдельно, понятно, что различные электронные компоненты, включающие в себя управляющий компонент и датчик потока, могут быть объединены на печатной плате (например, PCB), которая поддерживает и электрически соединяет электронные компоненты. Кроме того, печатная плата может быть расположена горизонтально относительно иллюстрации на фиг. 1, так что печатная плата может быть в продольном направлении параллельна центральной оси управляющего элемента. В некоторых примерах датчик воздушного потока может содержать свою собственную печатную плату или другой базовый элемент, к которому он может быть прикреплен. В некоторых примерах может использоваться гибкая печатная плата. Гибкая печатная плата может иметь множество форм, включающих в себя по существу трубчатые формы. В некоторых примерах гибкая печатная плата может быть объединена с подложкой нагревателя, наложена на нее или образовывать часть или всю подложку нагревателя.

[0065] Управляющий элемент 102 и картридж 104 могут включать в себя компоненты, приспособленные для облегчения взаимодействия посредством текучей среды между ними. Как проиллюстрировано на фиг. 2, управляющий элемент может включать в себя соединитель 230, имеющий в нем полость 232. Основание 228 картриджа может быть приспособлено для зацепления с соединителем и может включать в себя выступ 234, приспособленный для размещения внутри полости. Такое зацепление может способствовать стабильному соединению между управляющим элементом и картриджем, а также устанавливать электрическое соединение между источником 212 питания и управляющим компонентом 208 в управляющем элементе и нагревательным элементом 220 в картридже. Кроме того, корпус 206 может включать в себя воздухозаборник 236, который может быть вырезом в корпусе, где он соединяется с соединителем, что позволяет пропускать окружающий воздух вокруг соединителя и в корпус, где он затем проходит через полость 232 соединителя и в картридж через выступ 234.

[0066] Соединитель и основание, применимые в соответствии с настоящим раскрытием, описаны в публикации заявки на патент США № 2014/0261495 на имя Novak и др., которая включена в настоящее описание в качестве ссылки. Например, соединитель 230, показанный на фиг. 2, может определять внешнюю периферию 238, сконфигурированную для сопряжения с внутренней периферией 240 основания 228. В одном примере внутренняя периферия основания может определять радиус, который по существу равен или немного больше радиуса внешней периферии соединителя. Кроме того, соединитель может образовывать один или более выступов 242 на внешней периферии, сконфигурированных для зацепления с одним или более углублениями 244, образованными на внутренней периферии основания. Однако для соединения основания с соединителем могут использоваться различные другие примеры структур, форм и компонентов. В некоторых примерах соединение между основанием картриджа 104 и соединителем управляющего элемента 102 может быть по существу постоянным, тогда как в других примерах соединение между ними может быть разъединяемым, так что, например, управляющий элемент можно повторно использовать с одним или более дополнительными картриджами, которые могут быть одноразовыми и/или многоразовыми.

[0067] Резервуар 218, показанный на фиг. 2, может быть контейнером или волокнистым резервуаром, как здесь описано. Например, резервуар может содержать один или более слоев нетканых волокон, по существу сформированных в форме трубки, охватывающей внутреннюю часть корпуса 216, в этом примере. Композиция предшественник аэрозоля может оставаться в резервуаре. Жидкие компоненты, например, могут сорбционно удерживаться резервуаром. Резервуар может быть соединен с возможностью обмена текучей средой с элементом 222 переноса жидкости. Элемент переноса жидкости может переносить композицию предшественника аэрозоля, хранящуюся в резервуаре, за счет капиллярного действия - или через микронасос - к нагревательному элементу 220, который в этом примере представляет собой спираль из металлической проволоки. Таким образом, нагревательный элемент находится в системе нагрева с элементом переноса жидкости.

[0068] В некоторых примерах микрожидкостная микросхема может быть встроена в резервуар 218, и количество и/или масса композиции предшественника аэрозоля, доставляемой из резервуара, может контролироваться микронасосом, например насосом, основанным на технологии микроэлектромеханических систем (MEMS). Другие примерные реализации резервуаров и элементов переноса, используемых в устройствах для доставки аэрозолей в соответствии с настоящим раскрытием, дополнительно описаны здесь, и такие резервуары и/или элементы переноса могут быть включены в устройства, такие как описанные здесь. В частности, определенные комбинации нагревательных элементов и элементов переноса, как дополнительно описано здесь, могут быть включены в устройства, такие как описанные здесь.

[0069] При использовании, когда пользователь затягивает устройство 100 для доставки аэрозоля, воздушный поток обнаруживается датчиком 210 потока, и нагревательный элемент 220 активируется для испарения компонентов композиции предшественника аэрозоля. Втягивание мундштука устройства для доставки аэрозоля заставляет окружающий воздух поступать в воздухозаборник 236 и проходить через полость 232 в соединителе 230 и центральное отверстие в выступе 234 основания 228. В картридже 104 втянутый воздух объединяется с образовавшимся паром, чтобы образовывать аэрозоль. Аэрозоль отгоняется, отсасывается или иным образом отводится от нагревательного элемента и выходит из отверстия 224 в мундштуке устройства для доставки аэрозоля.

[0070] Для получения дополнительных подробностей относительно реализации устройства для доставки аэрозоля, включающего в себя управляющий элемент и картридж в случае электронной сигареты, см. процитированную выше заявку на патент США с серийным номером 15/836086 на имя Sur; и заявку на патент США с серийным номером 15/916834 на имя Sur и др.; а также заявку на патент США с серийным номером 15/916696 на имя Sur, поданную 9 марта 2018 года, которая также включена в настоящий документ посредством ссылки.

[0071] На фиг. 3-6 показаны реализации устройства для доставки аэрозоля, включающего в себя управляющий элемент и элемент источника аэрозоля, в случае устройства нагрева без горения. Более конкретно, фиг. 3 иллюстрирует устройство 300 для доставки аэрозоля согласно примеру рализации настоящего раскрытия. Устройство для доставки аэрозоля может включать в себя управляющий элемент 302 и элемент 304 источника аэрозоля. В различных реализациях элемент источника аэрозоля и управляющий элемент могут быть постоянно или с возможностью отсоединения выровнены в функциональном отношении. В этом отношении на фиг. 3 показано устройство для доставки аэрозоля в соединенной конфигурации, тогда как на фиг. 4 показано устройство для доставки аэрозоля в разъединенной конфигурации.

[0072] Как показано на фиг. 4, в различных реализациях настоящего раскрытия элемент 304 источника аэрозоля может содержать нагреваемый конец 406, который выполнен с возможностью вставления в управляющий элемент 302, и мундштук 408, на котором пользователь выполняет затяжку, чтобы создать аэрозоль. В различных реализациях, по меньшей мере, фрагмент нагреваемого конца может включать в себя композицию 410 предшественника аэрозоля.

[0073] В различных реализациях элемент 304 источника аэрозоля или его фрагмент могут быть обернуты материалом 412 внешней обертки, который может быть образован из любого материала, пригодного для обеспечения дополнительной структуры и/или поддержки элемента источника аэрозоля. В различных реализациях материал внешней обертки может содержать материал, который сопротивляется передаче тепла, который может включать в себя бумагу или другой волокнистый материал, такой как целлюлозный материал. Материал внешней обертки может также включать в себя, по меньшей мере, один наполнитель, внедренный или диспергированный в волокнистом материале. В различных вариантах реализации наполнитель может иметь форму нерастворимых в воде частиц. Кроме того, наполнитель может включать в себя неорганические компоненты. В различных реализациях внешняя обертка может быть образована из нескольких слоев, таких как нижележащий объемный слой и верхний слой, такой как обычная оберточная бумага для сигареты. Такие материалы могут включать в себя, например, легкие "тряпичные волокна", такие как лен, конопля, сизаль, рисовая солома и/или эспарто. Внешняя обертка может также включать в себя материал, обычно используемый в фильтрующем элементе обычной сигареты, такой как ацетат целлюлозы.

[0074] Кроме того, избыточная длина внешней обертки на мундштуке 408 элемента источника аэрозоля может просто отделять композицию предшественника аэрозоля 410 от рта потребителя или обеспечивать пространство для размещения фильтрующего материала, как описано ниже, или для воздействия на вытяжку на изделии или на характеристики потока пара или аэрозоля, покидающих устройство во время вытягивания. Дальнейшее обсуждение, касающееся конфигураций материалов внешней обертки, которые могут использоваться с настоящим раскрытием, можно найти в цитированном выше патенте США № 9078473 на имя Worm и др.

[0075] В различных вариантах реализации могут существовать другие компоненты между композицией 410 предшественника аэрозоля и мундштуком 408 элемента 304 источника аэрозоля, при этом мундштук может включать в себя фильтр 414, который может, например, быть изготовлен из ацетата целлюлозы или полипропиленового материала. Фильтр может дополнительно или альтернативно содержать нити табачного материала, как описано в патенте США № 5025814 на имя Raker и др., который полностью включен в настоящий документ посредством ссылки. В различных реализациях фильтр может увеличивать структурную целостность мундштука элемента источника аэрозоля и/или обеспечивать фильтрующую способность, если желательно, и/или обеспечивать сопротивление затягиванию. В некоторых вариантах реализации между композицией-предшественником аэрозоля и мундштуком может быть расположена одно из следующего или любая комбинация из следующего: воздушный зазор; материалы с фазовым переходом для охлаждающего воздуха; среда, выделяющая аромат; ионообменные волокна, способные к селективной химической адсорбции; частицы аэрогеля как фильтрующая среда; и другие подходящие материалы.

[0076] В различных реализациях настоящего раскрытия используется один или более проводящих нагревательных элементов для нагрева композиции 410 предшественника аэрозоля элемента 304 источника аэрозоля. В различных реализациях нагревательный элемент может быть выполнен в различных формах, например в форме фольги, пены, сетки, полого шара, полушара, дисков, спиралей, волокон, проволоки, пленок, пряжи, полосок, лент или цилиндров. Такие нагревательные элементы часто содержат металлический материал и сконфигурированы для выработки тепла в результате электрического сопротивления, связанного с прохождением через них электрического тока. Такие резистивные нагревательные элементы могут быть расположены в непосредственном контакте или в непосредственной близости от элемента источника аэрозоля и, в частности, композиции предшественника аэрозоля элемента источника аэрозоля. Нагревательный элемент может быть расположен в управляющем элементе и/или в элементе источника аэрозоля. В различных вариантах реализации композиция предшественника аэрозоля может включать в себя компоненты (т.е. теплопроводящие составляющие), которые встроены в или иным образом являются частью фрагмента подложки, который может служить или облегчать функцию нагревательного узла. Некоторые примеры различных нагревательных элементов и элементов описаны в патенте США № 9078473 на имя Worm и др.

[0077] Некоторые неограничивающие примеры различных конфигураций нагревательного элемента включают в себя конфигурации, в которых нагревательный элемент размещен рядом с элементом 304 источника аэрозоля. Например, в некоторых примерах, по меньшей мере, фрагмент нагревательного элемента может окружать, по меньшей мере, фрагмент элемента источника аэрозоля. В других примерах один или более нагревательных элементов могут быть расположены рядом с внешней стороной элемента источника аэрозоля, когда он вставлен в управляющий элемент 302. В других примерах, по меньшей мере, фрагмент нагревательного элемента может проникать, по меньшей мере, в фрагмент элемента источника аэрозоля (такого как, например, один или более выступов и/или игл, которые проникают в элемент источника аэрозоля), когда элемент источника аэрозоля вставлен в управляющий элемент. В некоторых случаях композиция предшественника аэрозоля может включать в себя структуру, находящуюся в контакте, или множество шариков или частиц, погруженных в композицию предшественника аэрозоля или иным образом являющуюся ее частью, которая может служить или облегчать функцию нагревательного элемента.

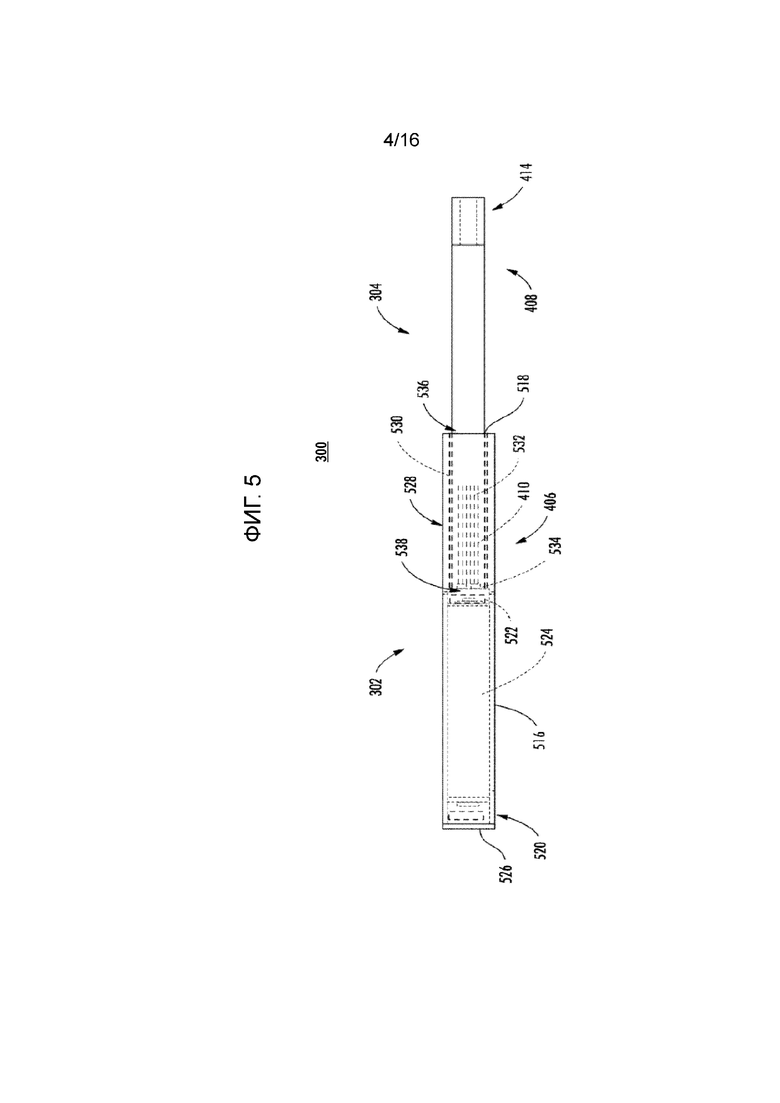

[0078] Фиг. 5 иллюстрирует вид спереди устройства 300 для доставки аэрозоля согласно примерной реализации настоящего раскрытия, а фиг. 6 иллюстрирует вид в разрезе устройства для доставки аэрозоля по фиг. 5. В частности, управляющий элемент 302 изображенной реализации может содержать корпус 516, который включает в себя отверстие 518, образованное на его зацепляющем конце, датчик 520 потока (например, датчик затяжки или реле давления), управляющий компонент 522 (например, схему обработки и т.д.), источник 524 питания (например, батарею, суперконденсатор) и торцевую крышку, которая включает в себя индикатор 526 (например, светодиод). Источник питания может быть перезаряжаемым, а управляющий компонент может включать в себя переключатель и схему обработки, соединенные с датчиком потока и переключателем. Схема обработки может быть сконфигурирована для предотвращения работы с переключателем, если верификация возраста не удалась, как дополнительно обсуждается ниже.

[0079] В одной реализации индикатор 526 может содержать один или более светодиодов, светодиодов на основе квантовых точек и т.п. Индикатор может быть связан с управляющим компонентом 522 и загораться, например, когда пользователь тянет элемент 304 источника аэрозоля, когда он присоединен к управляющему элементу 302, как обнаружено датчиком 520 потока.

[0080] Управляющий элемент 302 изображенной реализации включает в себя один или более нагревательных узлов 528 (по отдельности или вместе называемых нагревательным узлом), сконфигурированных для нагрева композиции 410 предшественника аэрозоля элемента 304 источника аэрозоля. Хотя нагревательный узел в различных реализациях настоящего раскрытия может принимать различные формы, в конкретной реализации, изображенной на фиг. 5 и 6, нагревательный узел содержит внешний цилиндр 530 и нагревательный элемент 532 (компонент образования аэрозоля), который в этой реализации содержит множество штырей нагревателя, которые отходят от приемного основания 534 (в различных конфигурациях нагревательный узел или, более конкретно, штыри нагревателя могут называться нагревателем). В изображенной реализации внешний цилиндр содержит вакуумную трубку с двойными стенками, сконструированную из нержавеющей стали, для поддержания тепла, выделяемого штырями нагревателя внутри внешнего цилиндра, и, более конкретно, поддержания тепла, выделяемого штырями нагревателя в композиции предшественника аэрозоля. В различных реализациях контакты нагревателя могут быть изготовлены из одного или более проводящих материалов, включающих в себя, помимо прочего, медь, алюминий, платину, золото, серебро, железо, сталь, латунь, бронзу, графит или любую их комбинацию.

[0081] Как проиллюстрировано, нагревательный узел 528 может проходить рядом с зацепляющимся концом корпуса 516 и может быть сконфигурирован так, чтобы по существу окружать фрагмент нагреваемого конца 406 элемента 304 источника аэрозоля, который включает в себя композицию 410 предшественника аэрозоля. Таким образом, нагревательный узел может иметь в целом трубчатую конфигурацию. Как проиллюстрировано на фиг. 5 и 6, нагревательный элемент 532 (например, множество штырей нагревателя) окружен внешним цилиндром 530 для создания приемной камеры 536. Таким образом, в различных реализациях внешний цилиндр может содержать непроводящий изоляционный материал и/или конструкцию, включающую в себя, помимо прочего, изолирующий полимер (например, пластик или целлюлозу), стекло, резину, керамику, фарфор, вакуумную конструкцию с двойными стенками или любые их комбинации.

[0082] В некоторых вариантах реализации один или более фрагментов или компонентов нагревательного узла 528 могут быть объединены, упакованы и/или составлены как одно целое с композицией 410 предшественника аэрозоля (например, заключены в нее). Например, в некоторых вариантах реализации композиция предшественника аэрозоля может быть сформирована из материала, как описано выше, и может включать в себя один или более смешанных с ним проводящих материалов. В некоторых из этих реализаций контакты могут быть соединены непосредственно с композицией предшественника аэрозоля, так что, когда элемент источника аэрозоля вставляется в приемную камеру управляющего элемента, контакты устанавливают электрическое соединение с источником электрической энергии. В качестве альтернативы, контакты могут быть выполнены как одно целое с источником электрической энергии и могут проходить в приемную камеру, так что, когда элемент источника аэрозоля вставляется в приемную камеру управляющего элемента, контакты электрически соединяются с композицией предшественника аэрозоля. Из-за присутствия проводящего материала в композиции предшественника аэрозоля приложение энергии от источника электрической энергии к композиции предшественника аэрозоля позволяет протекать электрическому току и, таким образом, производить тепло от проводящего материала. Таким образом, в некоторых вариантах реализации нагревательный элемент может быть описан как неотъемлемая часть композиции предшественника аэрозоля. В качестве неограничивающего примера графит или другой подходящий проводящий материал может быть смешан, внедрен или иным образом присутствовать непосредственно на или внутри материала, образующего композицию предшественника аэрозоля, чтобы сделать нагревательный элемент неотъемлемым со средой.

[0083] Как отмечено выше, в проиллюстрированной реализации внешний цилиндр 530 также может служить для облегчения правильного позиционирования элемента 304 источника аэрозоля, когда элемент источника аэрозоля вставлен в корпус 516. В различных реализациях внешний цилиндр нагревательного узла 528 может входить в контакт с внутренней поверхностью корпуса для обеспечения выравнивания нагревательного узла относительно корпуса. Таким образом, в результате неподвижного соединения между нагревательным узлом продольная ось нагревательного узла может проходить по существу параллельно продольной оси корпуса. В частности, опорный цилиндр может проходить от отверстия 518 корпуса до приемного основания 534 для создания приемной камеры 536.

[0084] Нагреваемый конец 406 элемента 304 источника аэрозоля имеет размер и форму для вставки в управляющий элемент 302. В различных реализациях приемная камера 536 управляющего элемента может быть охарактеризована как определяемая стенкой с внутренней поверхностью и внешней поверхностью, причем внутренняя поверхность определяет внутренний объем приемной камеры. Например, в изображенных реализациях внешний цилиндр 530 определяет внутреннюю поверхность, определяющую внутренний объем приемной камеры. В проиллюстрированной реализации внутренний диаметр внешнего цилиндра может быть немного больше или приблизительно равен внешнему диаметру соответствующего элемента источника аэрозоля (например, для создания скользящей посадки), так что внешний цилиндр сконфигурирован для направления элемента источника аэрозоля в правильное положение (например, боковое положение) по отношению к управляющему элементу. Таким образом, наибольший внешний диаметр (или другой размер в зависимости от конкретной формы поперечного сечения реализаций) элемента источника аэрозоля может быть меньше внутреннего диаметра (или другого размера) на внутренней поверхности стенки открытого конца приемной камеры в управляющем элементе. В некоторых реализациях разница в соответствующих диаметрах может быть достаточно небольшой, так что элемент источника аэрозоля плотно входит в приемную камеру, а силы трения предотвращают перемещение элемента источника аэрозоля без приложения силы. С другой стороны, разница может быть достаточной, чтобы позволить элементу источника аэрозоля скользить в приемную камеру или из нее, не требуя чрезмерного усилия.

[0085] В проиллюстрированной реализации управляющий элемент 302 сконфигурирован таким образом, что, когда элемент 304 источника аэрозоля вставляется в управляющий элемент, нагревательный элемент 532 (например, штыри нагревателя) расположен приблизительно в радиальном центре, по меньшей мере, фрагмента композиции 410 предшественника аэрозоля нагреваемого конца 406 элемента источника аэрозоля. Таким образом, при использовании в сочетании с твердой или полутвердой композицией предшественника аэрозоля стержни нагревателя могут находиться в прямом контакте с композицией предшественника аэрозоля. В других реализациях, например, при использовании в сочетании с экструдированной композицией предшественника аэрозоля, которая определяет трубчатую структуру, стержни нагревателя могут быть расположены внутри полости, определяемой внутренней поверхностью экструдированной трубчатой конструкции, и не будут контактировать с внутренней поверхностью экструдированной трубчатой конструкции.

[0086] Во время использования потребитель инициирует нагрев нагревательного узла 528 и, в частности, нагревательного элемента 532, который находится рядом с композицией предшественника аэрозоля 410 (или ее конкретным слоем). Нагревание композиции предшественника аэрозоля высвобождает вдыхаемое вещество внутри элемента 304 источника аэрозоля, чтобы получить вдыхаемое вещество. Когда потребитель вдыхает через мундштук 408 элемента источника аэрозоля, воздух втягивается в элемент источника аэрозоля через воздухозаборник 538, такой как отверстия или щели в управляющем элементе 302. Комбинация втягиваемого воздуха и выпущенного вдыхаемого вещества вдыхается потребителем, когда втягиваемые материалы выходят из мундштука элемента источника аэрозоля. В некоторых реализациях, чтобы инициировать нагрев, потребитель может вручную задействовать кнопку или аналогичный компонент, который заставляет нагревательный элемент нагревательного узла получать электрическую энергию от батареи или другого источника энергии. Электроэнергия может подаваться в течение заранее определенного периода времени или может управляться вручную.

[0087] В некоторых реализациях поток электрической энергии по существу не проходит между затяжками на устройстве 300 (хотя поток энергии может продолжаться, чтобы поддерживать базовую температуру выше, чем температура окружающей среды - например, температуру, которая способствует быстрому нагреву до температуры активного нагрева). Однако в изображенной реализации нагрев инициируется действием затяжки потребителя посредством использования одного или более датчиков, таких как датчик 520 потока. Как только затяжка будет прекращена, нагрев прекратится или уменьшится. Когда потребитель сделал достаточное количество затяжек, чтобы высвободить достаточное количество вдыхаемого вещества (например, количество, достаточное, чтобы соответствовать типичному курению), элемент 304 источника аэрозоля может быть удален из управляющего элемента 302 и выброшен. В некоторых реализациях могут использоваться дополнительные чувствительные элементы, такие как емкостные чувствительные элементы и другие датчики, как обсуждается в заявке на патент США № 15/707461 на имя Phillips и др., которая включена здесь в качестве ссылки.

[0088] В различных реализациях элемент 304 источника аэрозоля может быть сформирован из любого материала, подходящего для формирования и поддержания соответствующей конформации, такой как трубчатая форма, и для удержания в ней композиции 410 предшественника аэрозоля. В некоторых реализациях элемент источника аэрозоля может быть сформирован из одной стенки или, в других реализациях, из множества стенок и может быть сформирован из материала (натурального или синтетического), который является термостойким, чтобы сохранять свою структурную целостность - например, не ухудшаться - по меньшей мере, при температуре, которая является температурой нагрева, обеспечиваемой электронагревательным элементом, как дополнительно обсуждается в данном документе. Хотя в некоторых реализациях может использоваться термостойкий полимер, в других реализациях элемент источника аэрозоля может быть сформирован из бумаги, такой как бумага, которая по существу имеет форму соломки. Как дополнительно обсуждается в данном документе, элемент источника аэрозоля может иметь один или более связанных с ним слоев, которые действуют, по существу, для предотвращения движения пара через него. В одном из примеров реализации слой алюминиевой фольги может быть наслоен на одной поверхности элемента источника аэрозоля. Также могут быть использованы керамические материалы. В дополнительных вариантах реализации может использоваться изолирующий материал, чтобы без необходимости не отводить тепло от композиции предшественника аэрозоля. Дополнительными примерами типов компонентов и материалов, которые могут использоваться для обеспечения функций, описанных выше, или использоваться в качестве альтернативы материалам и компонентам, указанным выше, могут быть те из типов, которые указаны в публикациях заявок на патент США №№ 2010/00186757 на имя Crooks и др. , 2010/00186757 на имя Crooks и др., и 2011/0041861 на имя Sebastian и др., все из которых включены в настоящий документ посредством ссылки.

[0089] В изображенной реализации управляющий элемент 302 включает в себя управляющий компонент 522, который управляет различными функциями устройства 300 для доставки аэрозоля, включающими в себя подачу питания на электрический нагревательный элемент 532. Например, управляющий компонент может включать в себя схему обработки (которая может быть подключена к дополнительным компонентам, как дополнительно описано в данном документе), которая подключена электропроводящими проводами (не показаны) к источнику 524 питания. В различных реализациях схема обработки может управлять тем, когда и как нагревательный узел 528, и в частности контактные штыри нагревателя, получают электрическую энергию для нагрева композиции 410 предшественника аэрозоля для высвобождения вдыхаемого вещества для вдыхания потребителем. В некоторых реализациях такое управление может активироваться датчиком 520 потока, как более подробно описано выше.

[0090] Как видно на фиг. 5 и 6, нагревательный узел 528 изображенного варианта реализации содержит внешний цилиндр 530 и нагревательный элемент 532 (например, множество штырей нагревателя), которые отходят от приемного основания 534. В некоторых вариантах реализации, таких как те, в которых композиция 410 предшественника аэрозоля содержит трубчатую структуру, стержни нагревателя могут быть выполнены с возможностью проходить в полость, ограниченную внутренней поверхностью композиции предшественника аэрозоля. В других реализациях, таких как изображенная реализация, в которой композиция предшественника аэрозоля содержит твердое или полутвердое вещество, множество стержней нагревателя сконфигурированы так, чтобы проникать в композицию предшественника аэрозоля, содержащуюся в нагреваемом конце 406 элемента 304 источника аэрозоля, когда элемент источника аэрозоля вставлен в управляющий элемент 302. В таких реализациях один или более компонентов нагревательного узла, включающих в себя стержни нагревателя и/или приемное основание, могут быть изготовлены из антипригарного или устойчивого к прилипанию материала, например, произвольных алюминия, меди, нержавеющей стали, углеродистой стали и керамических материалов. В других реализациях один или более компонентов нагревательного узла, включающих в себя выступы нагревателя и/или приемное основание, могут включать в себя антипригарное покрытие, включающее в себя, например, покрытие из политетрафторэтилена (ПТФЭ), такое как Teflon®, или другие покрытия, такие как устойчивое к прилипанию эмалевое покрытие, или керамическое покрытие, такое как Greblon® или Thermolon ™, или керамическое покрытие, такое как Greblon® или Thermolon ™.

[0091] Кроме того, хотя в изображенной реализации имеется несколько стержней 532 нагревателя, которые по существу равномерно распределены вокруг приемного основания 534, следует отметить, что в других реализациях может использоваться любое количество стержней нагревателя, в том числе всего один, с любой другой подходящей пространственной конфигурацией. Кроме того, в различных реализациях длина стержней нагревателя может изменяться. Например, в некоторых реализациях стержни нагревателя могут иметь небольшие выступы, в то время как в других реализациях стержни нагревателя могут выступать на любом участке длины приемной камеры 536, в том числе примерно до 25%, примерно до 50%, примерно до 75% и примерно до полной длины приемной камеры. В еще других реализациях нагревательный узел 528 может принимать другие конфигурации. Примеры других конфигураций нагревателя, которые могут быть адаптированы для использования в настоящем изобретении в соответствии с приведенным выше обсуждением, можно найти в патентах США № 5060671 на имя Counts и др., 5093894 на имя Deevi и др., 5224498 на имя Deevi и др., 5228460 на имя Sprinkel Jr и др., 5322075 на имя Deevi и др., 5353813 на имя Deevi и др., 5468936 на имя Deevi и др., 5498850 на имя Das, 5659656 на имя Das, 5498855 на имя Deevi и др., 5530225 на имя Hajaligol, 5665262 на имя Hajaligol и др., 5565262 на имя Hajaligol и др.; и патент США № 5591368 на имя Fleischhauer и др., которые включены в настоящее описание в качестве ссылки.

[0092] В различных реализациях управляющий элемент 302 может включать в себя воздухозаборник 538 (например, одно или более отверстий или щелей) для обеспечения доступа окружающего воздуха внутрь приемной камеры 536. Таким образом, в некоторых реализациях приемное основание 534 может также включать в себя воздухозаборник. Таким образом, в некоторых реализациях, когда потребитель затягивает мундштук элемента 304 источника аэрозоля, воздух может втягиваться через воздухозаборник управляющего элемента и приемное основание в приемную камеру, проходить в элемент источника аэрозоля и быть втянутым через композицию 410 предшественника аэрозоля элемента источника аэрозоля для вдыхания потребителем. В некоторых вариантах реализации втянутый воздух переносит вдыхаемое вещество через дополнительный фильтр 414 и выходит из отверстия на конце 408 мундштука элемента источника аэрозоля. Когда нагревательный элемент 532 расположен внутри композиции предшественника аэрозоля, стержни нагревателя могут активироваться для нагрева композиции предшественника аэрозоля и вызывать высвобождение вдыхаемого вещества через элемент источника аэрозоля.

[0093] Как описано выше со ссылкой на фиг. 5 и 6, в частности, в различных реализациях настоящего раскрытия используется токопроводящий нагреватель для нагрева композиции 410 предшественника аэрозоля. Как также указано выше, в различных других реализациях используется индукционный нагреватель для нагрева композиции предшественника аэрозоля. В некоторых из этих реализаций нагревательный узел 528 может быть сконфигурирован как индукционный нагреватель, который содержит трансформатор с индукционным передатчиком и индукционным приемником. В реализациях, в которых нагревательный узел выполнен в виде индукционного нагревателя, внешний цилиндр 530 может быть выполнен в виде индукционного передатчика, а нагревательный элемент 532 (например, множество стержней нагревателя), который проходит от приемного основания 534, может быть выполнен как индукционный приемник. В различных реализациях один или оба из индукционного передатчика и индукционного приемника могут быть расположены в управляющем элементе 302 и/или в элементе 304 источника аэрозоля.

[0094] В различных реализациях внешний цилиндр 530 и нагревательный элемент 532 в качестве индукционного передатчика и индукционного приемника могут быть изготовлены из одного или более проводящих материалов, а в дополнительных реализациях индукционный приемник может быть изготовлен из ферромагнитного материала, включающего в себя, но не ограничиваясь этим, кобальт, железо, никель и их комбинации. В одном из примеров реализации материал фольги выполнен из проводящего материала, а стержни нагревателя выполнены из ферромагнитного материала. В различных реализациях приемное основание может быть выполнено из непроводящего и/или изолирующего материала.

[0095] Внешний цилиндр 530 в качестве индукционного передатчика может включать в себя наслаивание с использованием материала фольги, который окружает опорный цилиндр. В некоторых реализациях материал фольги может включать в себя напечатанную на нем электрическую дорожку, такую как, например, одна или более электрических дорожек, которые в некоторых реализациях могут образовывать спиральный узор катушки, когда материал фольги расположен вокруг нагревательного элемента 532 как индукционный приемник. Каждый из материала фольги и опорного цилиндра может иметь трубчатую конфигурацию. Опорный цилиндр может быть сконфигурирован для поддержки материала фольги таким образом, чтобы материал фольги не входил в контакт и, таким образом, не замыкался накоротко со стержнями нагревателя. Таким образом, опорный цилиндр может содержать непроводящий материал, который может быть по существу прозрачным для колеблющегося магнитного поля, создаваемого материалом фольги. В различных вариантах реализации материал фольги может быть погружен в опорный цилиндр или иным образом присоединен к нему. В проиллюстрированной реализации фольга входит в зацепление с внешней поверхностью опорного цилиндра; однако в других реализациях материал фольги может быть расположен на внутренней поверхности опорного цилиндра или полностью погружен в опорный цилиндр.

[0096] Материал фольги внешнего цилиндра 530 может быть выполнен с возможностью создания осциллирующего магнитного поля (например, магнитного поля, которое периодически изменяется со временем), когда через него проходит переменный ток. Стержни нагревателя нагревательного элемента 532 могут, по меньшей мере, частично располагаться или приниматься внутри внешнего цилиндра и включать в себя проводящий материал. Пропуская переменный ток через материал фольги, в контактных контактах нагревателя могут возникать вихревые токи за счет индукции. Вихревые токи, протекающие через сопротивление материала, определяющего стержни нагревателя, могут нагревать его за счет джоулева нагрева (т.е. за счет эффекта Джоуля). Стержни нагревателя можно нагревать по беспроводной связи для образования аэрозоля из композиции 410 предшественника аэрозоля, расположенной рядом со стержнями нагревателя.

[0097] Другие реализации устройства для доставки аэрозоля, управляющего элемента и элемента источника аэрозоля описаны в цитируемой выше заявке на патент США с серийным номером 15/916834 на имя Sur и др.; заявке на патент США с серийным номером 15/916696 на имя Sur; и заявке на патент США с серийным номером 15/836086 на имя Sur.

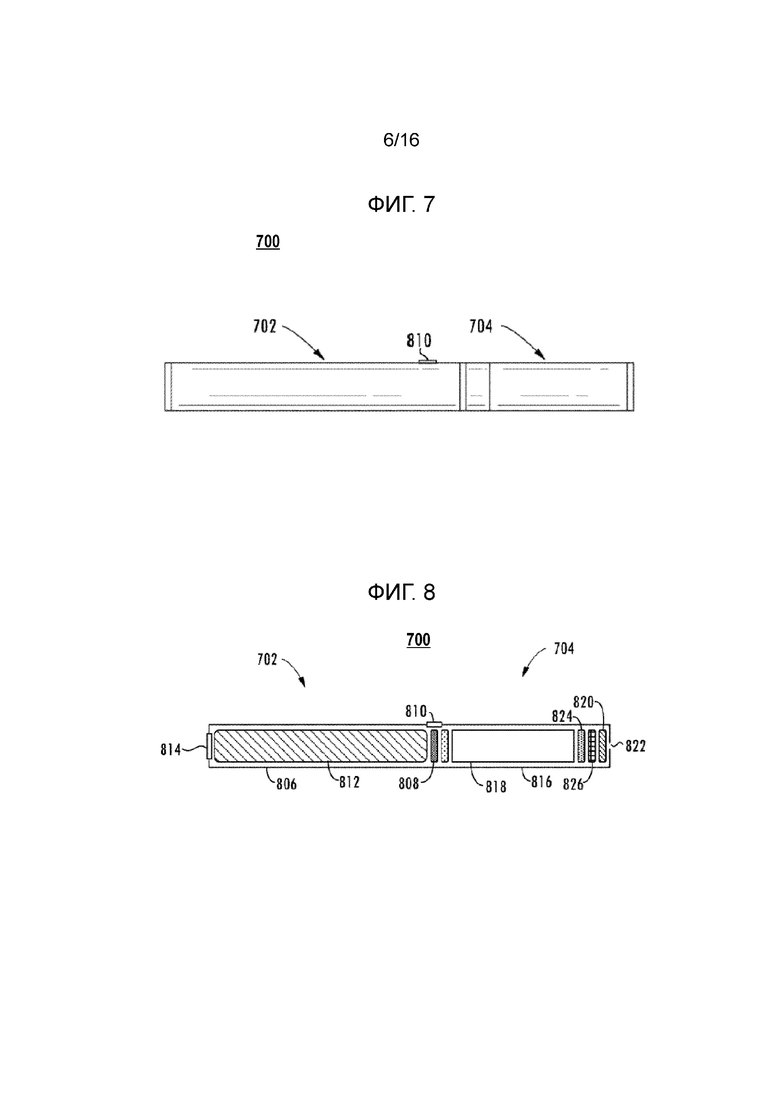

[0098] Фиг. 7 и 8 иллюстрируют реализации устройства для доставки аэрозоля, включающего в себя управляющий элемент и картридж, в случае устройства без нагрева и без горения. В этом отношении на фиг. 7 показан вид сбоку устройства 700 для доставки аэрозоля, включающего в себя управляющий элемент 702 и картридж 704, согласно различным примерным реализациям настоящего раскрытия. В частности, на фиг. 7 показаны соединенные друг с другом управляющий элемент и картридж. Управляющий элемент и картридж могут быть выровнены с возможностью отсоединения в функциональном отношении.

[0099] На фиг. 8 более конкретно показано устройство 700 для доставки аэрозоля в соответствии с некоторыми примерными реализациями. Как видно на проиллюстрированном здесь виде в разрезе, снова устройство для доставки аэрозоля может содержать управляющий элемент 702 и картридж 704, каждый из которых включает в себя ряд соответствующих компонентов. Компоненты, показанные на фиг. 8, представляют собой компоненты, которые могут присутствовать в управляющем элементе и картридже, и не предназначены для ограничения объема компонентов, охватываемых настоящим раскрытием. Как показано, например, управляющий элемент может быть образован из корпуса или оболочки 806 управляющего элемента, которая может включать в себя управляющий компонент 808 (например, схему обработки и т.д.), устройство 810 ввода, источник 812 питания и индикатор 814 (например, светодиод, светодиод на основе квантовых точек), и такие компоненты могут быть различным образом выстроены. Здесь конкретный пример подходящего управляющего компонента включает в себя микроконтроллеры PIC16(L)F1713/6 от Microchip Technology Inc, которые описаны в Microchip Technology, Inc, AN2265, Vibrating Mesh Nebulizer Reference Design (2016), который включен в качестве ссылки.

[00100] Картридж 704 может быть сформирован из корпуса, иногда называемого оболочкой 816 картриджа, включающего в себя резервуар 818, сконфигурированный для удержания композиции предшественника аэрозоля, и включающего в себя сопло 820, имеющее пьезоэлектрическую/пьезомагнитную сетку (компонент образования аэрозоля). Подобно описанному выше, в различных конфигурациях эта конструкция может называться сосудом.

[00101] Резервуар 818, показанный на фиг. 8, может быть контейнером или волокнистым резервуаром, как здесь описано. Резервуар может сообщаться с возможностью обмена текучей средой с соплом 820 для переноса композиции предшественника аэрозоля, хранящейся в корпусе резервуара, к соплу. В оболочке 816 картриджа может быть отверстие 822 (например, на мундштуке) для выхода образовавшегося аэрозоля из картриджа 704.

[00102] В некоторых примерах элемент переноса может быть расположен между резервуаром 818 и соплом 820 и сконфигурирован для регулирования количества композиции предшественника аэрозоля, проходящей или подаваемой из резервуара в сопло. В некоторых примерах микрожидкостная микросхема может быть встроена в картридж 704, и количество и/или масса композиции предшественника аэрозоля, доставляемой из резервуара, может контролироваться одним или более микрожидкостными компонентами. Одним из примеров микрожидкостного компонента является микронасос 824, например, основанный на технологии микроэлектромеханических систем (MEMS). Примеры подходящих микронасосов включают в себя микронасос модели MDP2205 и другие от thinXXS Microtechnology AG, микронасосы модели mp5 и mp6 и другие от Bartels Mikrotechnik GmbH и пьезоэлектрические микронасосы от Takasago Fluidic Systems.

[00103] Как также показано, в некоторых примерах, микрофильтр 826 может быть расположен между микронасосом 824 и соплом 820 для фильтрации композиции предшественника аэрозоля, подаваемой в сопло. Как и микронасос, микрофильтр представляет собой микрожидкостный компонент. Примеры подходящих микрофильтров включают в себя проточные микрофильтры, изготовленные с использованием технологии "лаборатория на кристалле" (LOC).

[00104] При использовании, когда устройство 810 ввода обнаруживает ввод пользователя для активации устройства для доставки аэрозоля, пьезоэлектрическая/пьезомагнитная сетка активируется для вибрации и, таким образом, втягивания композиции предшественника аэрозоля через сетку. При этом образуются капли композиции предшественника аэрозоля, которые соединяются с воздухом с образованием аэрозоля. Аэрозоль взбивается, отсасывается или иным образом отводится от сетки и выходит из отверстия 822 в мундштуке устройства для доставки аэрозоля.

[00105] Устройство 700 для доставки аэрозоля может включать в себя устройство 810 ввода, такое как переключатель, датчик или детектор, для управления подачей электрической мощности на пьезоэлектрическую/пьезомагнитную сетку сопла 820, когда желательно образование аэрозоля (например, при затягивании во время использования). Таким образом, например, предоставляется характер или способ отключения питания сетки, когда устройство для доставки аэрозоля не задействуется во время использования, и для включения питания для приведения в действие или запуска образования и распределения аэрозоля из насадки во время затягивания. Дополнительные репрезентативные типы механизмов восприятия или обнаружения, их структура и конфигурация, их компоненты и общие способы их работы описаны выше и в патенте США № 5261424 на имя Sprinkel, Jr, патенте США № 5372148 на имя McCafferty и др., и в публикации заявки на патент РСТ № WO 2010/003480 на имя Flick, все из которых включены в настоящий документ посредством ссылки.

[00106] Для получения дополнительной информации относительно вышеупомянутых и других реализаций устройства для доставки аэрозоля в случае устройства без нагрева и без горения см. заявку на патент США с серийным номером 15/651548 на имя Sur, поданную 17 июля 2017 года, которая включена в настоящий документ по ссылке.

[00107] Как описано выше, устройство для доставки аэрозоля в примерных реализациях может включать в себя различные электронные компоненты в контексте электронной сигареты, устройства нагрева без горения или устройства без нагрева и без горения, или даже в случае устройства, которое включает в себя функциональные возможности одного или более из электронной сигареты, устройства нагрева без горения или устройства без нагрева и без горения. Фиг. 9 иллюстрирует принципиальную схему устройства 900 для доставки аэрозоля, которое может быть или включать в себя функциональные возможности любого одного или более устройств 100, 300, 700 для доставки аэрозоля согласно различным примерным реализациям настоящего раскрытия.

[00108] Как показано на фиг. 9, устройство 900 для доставки аэрозоля включает в себя управляющий элемент 902 с источником 904 питания и управляющий компонент 906, который может соответствовать или включать в себя функциональные возможности соответствующих компонентов из управляющего элемента 102, 302, 702, источника 212, 524, 812 питания и управляющего компонента 208, 522, 808. Устройство для доставки аэрозоля также включает в себя компонент 916 образования аэрозоля, который может соответствовать или включать в себя функции нагревательного элемента 220, 532 или пьезоэлектрической/пьезомагнитной сетки сопла 820. Управляющий элемент 902 может включать в себя компонент 916 образования аэрозоля или выводы 918, сконфигурированные для соединения компонента образования аэрозоля с управляющим элементом.

[00109] В некоторых реализациях управляющий элемент 902 включает в себя датчик 908, сконфигурированный для измерения расхода воздуха. Датчик 908 может соответствовать или включать в себя функции датчика 210, 520 потока или устройства 810 ввода. В этих реализациях управляющий компонент 906 включает в себя переключатель 910, подключенный к источнику 904 питания и компоненту 916 образования аэрозоля и между ними. Управляющий компонент также включает в себя схему 912 обработки, связанную с датчиком и переключателем. Переключатель может быть переключателем на основе полевого транзистора на основе оксида металла и полупроводника (MOSFET). Датчик может быть подключен к межинтегральной схеме (I2C), Vcc и/или заземлению схемы обработки.

[00110] В некоторых реализациях схема 912 обработки сконфигурирована для верификации возраста пользователя и для вывода сигнала (как показано стрелкой 922), чтобы заставить переключатель 910 переключаемым образом соединять и отсоединять выходное напряжение от источника 904 питания к компоненту 916 образования аэрозоля для питания компонента образования аэрозоля в течение периода времени образования аэрозоля. В некоторых реализациях схема обработки сконфигурирована для вывода сигнала широтно-импульсной модуляции (PWM). Рабочий цикл сигнала PWM можно регулировать, чтобы переключатель переключаемым образом соединял и отсоединял выходное напряжение к компоненту образования аэрозоля. Процесс верификации и аутентификации возраста может использоваться, чтобы определять, когда установлено соединение. Если пользователь не верифицирован или не аутентифицирован, переключатель может быть отключен, чтобы предотвратить подачу напряжения на компонент образования аэрозоля. В качестве альтернативы, если переключатель находится в отключенном состоянии, то, если пользователь не верифицирован или не аутентифицирован, переключатель останется в отключенном состоянии. Аналогичным образом, когда пользователь верифицирован или аутентифицирован, переключатель может установить соединение, чтобы ток мог протекать от зарядного аксессуара к устройству. Другими словами, когда пользователь верифицирован или аутентифицирован, разрешается подавать выходное напряжение на компонент образования аэрозоля.

[00111] Компонент 916 образования аэрозоля может управляться множеством различных способов, в том числе посредством мощности, подаваемой на компонент образования аэрозоля в течение периода времени образования аэрозоля. В некоторых реализациях, с периодической частотой в течение периода времени образования аэрозоля, схема 912 обработки сконфигурирована для определения окна выборки измерений мгновенной фактической мощности, подаваемой на компонент образования аэрозоля. Каждое измерение окна выборки измерений может быть определено как произведение напряжения на и тока через компонент образования аэрозоля. Схема обработки таких реализаций может быть дополнительно сконфигурирована для вычисления скользящей средней мощности, обеспечиваемой компоненту образования аэрозоля, на основе окна выборки измерений мгновенной фактической мощности. В таких реализациях схема обработки может быть дополнительно сконфигурирована для сравнения скользящей средней мощности с заданным значением мощности и вывода сигнала, чтобы заставить переключатель соответственно отключать и подключать выходное напряжение в каждом случае, в котором скользящая средняя мощность соответственно равна выше или ниже заданного значения мощности. В одном примере схема 912 обработки может определять фактическое напряжение и ток (I) через компонент 916 образования аэрозоля. Схема обработки может считывать определенные значения напряжения и тока с входов аналогово-цифрового преобразователя (АЦП) схемы обработки и определять мгновенную "фактическую" мощность (I * V), направляемую на компонент образования аэрозоля. В некоторых случаях такое "мгновенное" измерение мощности может быть добавлено к окну выборки или движущемуся окну значений (т.е. к другим измерениям мгновенной мощности), и затем может быть вычислена скользящая средняя мощность окна выборки, например, в соответствии с уравнением Pavg=Psample+Pavg 1/WindowSize. В некоторых аспектах, например, размер окна может составлять примерно от 20 до 256 отсчетов.

[00112] В некоторых примерах схема 912 обработки может затем сравнить вычисленную скользящую среднюю мощность с заданным значением мощности. Заданное значение мощности может быть выбранным заданным значением мощности, связанным с источником 904 питания (например, уровнем мощности или выходным током от источника питания, регулируемым схемой 912 обработки, или другим регулирующим компонентом, связанным с ним и расположенным в электрической связи между источником питания и компонентом 916 образования аэрозоля).

[00113] В некоторых примерах, (1) если P_ave (фактическая мощность, определенная в компоненте 916 образования аэрозоля) ниже выбранного заданного значения мощности (средней мощности), переключатель 910 включается так, чтобы позволить току протекать от источника 904 питания к компоненту образования аэрозоля; (2) если P_ave выше выбранного заданного значения мощности, переключатель выключается, чтобы предотвратить прохождение тока от источника питания к компоненту образования аэрозоля; и (3) этапы 1 и 2 повторяются до истечения или прекращения периода времени образования аэрозоля. В частности, в течение периода времени образования аэрозоля определение и расчет фактической мощности в компоненте образования аэрозоля, сравнение фактической мощности с предварительно выбранным заданным значением мощности и решения ВКЛ/ВЫКЛ для переключателя для регулирования предварительно выбранного заданного значения мощности может по существу непрерывно выполняться схемой 912 обработки с периодической частотой, например, примерно от 20 до 50 раз в секунду, чтобы гарантировать более стабильную и точную среднюю мощность, направляемую и передаваемую к компоненту образования аэрозоля. Различные примеры управления переключателем на основе фактической мощности, определенной на компоненте образования аэрозоля (P_ave), описаны в патенте США № 9423152 на имя Ampolini и др., который включен в настоящее описание в качестве ссылки.

[00114] Хотя это не показано, схема 912 обработки и/или схема 914 преобразования сигнала могут быть связаны или принимать сигнал для аутентификации или верификации от децентрализованной структуры, такой как Блокчейн. Если сигнал верификации или аутентификации принят и является правильным, тогда схема 912 обработки может включить переключатель 910, чтобы разрешить работу устройства доставки аэрозоля. В качестве альтернативы или в дополнение, если сигнал верификации не получен или неверен, тогда схема 912 обработки может отключить переключатель 910, чтобы предотвратить срабатывание устройства 900 доставки аэрозоля. Структура, работа и связь с децентрализованным управлением идентичностью дополнительно проиллюстрированы и описаны со ссылкой на фиг. 11-21. Патент США № 8689804, выданный Fernando et al., раскрывает системы идентификации для устройств для курения, описание которых включено в настоящий документ посредством ссылки. В некоторых реализациях управляющий компонент 906 дополнительно включает в себя схему 914 преобразования сигнала, связанную с датчиком 908 и схемой 912 обработки. Схема преобразования сигнала таких реализаций может быть сконфигурирована для управления работой переключателя 910. Схема преобразования сигнала будет описана более подробно ниже со ссылкой на фиг. 10.

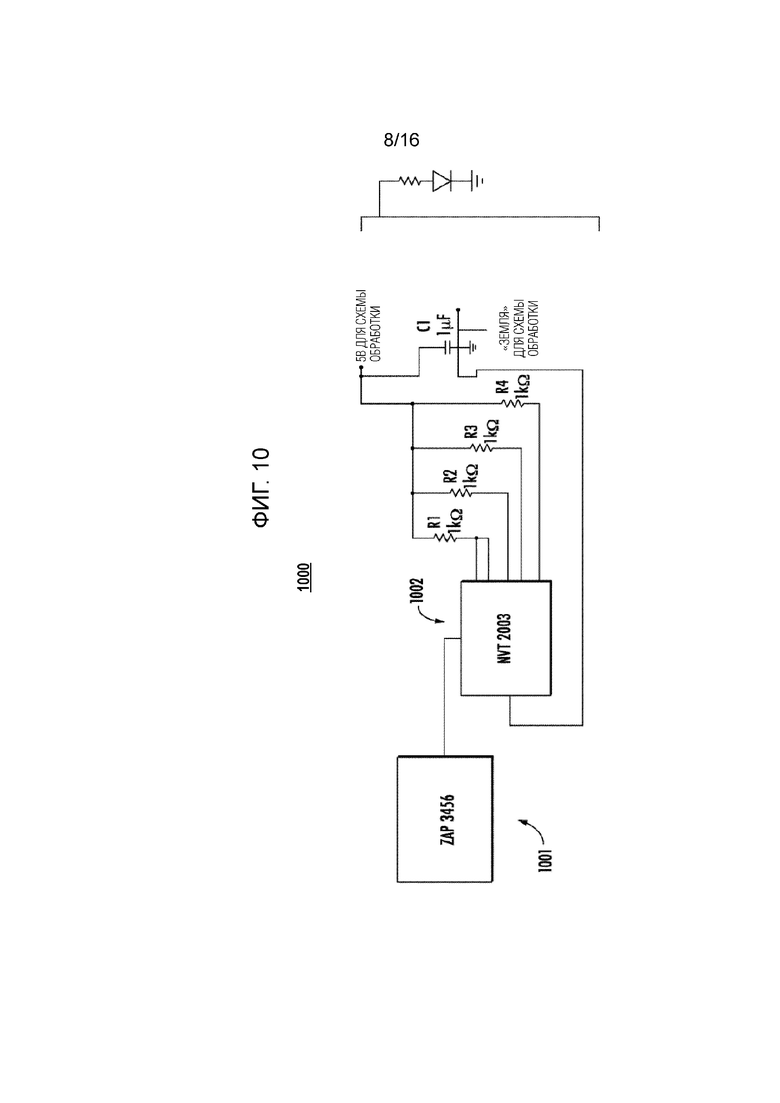

[00115] Фиг. 10 иллюстрирует принципиальную схему схемы 1000 преобразования сигнала, которая может соответствовать схеме 914 преобразования сигнала, согласно примерной реализации настоящего раскрытия. Как показано, в некоторых реализациях схема 1000 преобразования сигнала включает в себя микросхему 1001 преобразования сигнала и двунаправленный преобразователь 1002 уровня напряжения. Одним из примеров подходящей микросхемы преобразования сигнала является модель ZAP 3456 от корпорации Zap-Tech. И одним из примеров подходящего двунаправленного преобразователя уровня напряжения является двунаправленный преобразователь уровня напряжения модели NVT 2003 от NXP Semiconductors.

[00116] В одном примере, как показано на фиг. 10, микросхема 1001 преобразования сигнала может быть подключена к двунаправленному преобразователю 1002 уровня напряжения, а двунаправленный преобразователь уровня напряжения может быть подключен к входу 5 В и заземлению схемы 912 обработки. Обратим внимание, что значения (например, напряжение, сопротивление и емкость), показанные на фиг. 10, предназначены только для иллюстрации примера, и, если не указано иное, значения не следует рассматривать как ограничивающие в настоящем раскрытии.

[00117] Фиг. 11 иллюстрирует вариант осуществления децентрализованной системы управления идентификационной информацией. Система может включать в себя децентрализованную идентификационную информацию 1102, связанную с сетью 1103 или хранящуюся в ней. Пользователь 1105 может относиться к пользователю, управляющему устройством 1104, или пользователь 1105 может относиться к пользовательскому устройству, такому как любое вычислительное устройство (например, мобильный телефон, компьютер, планшет, ноутбук и т.д.). Пользователь 1105 может быть вычислительным устройством (например, мобильным телефоном, портативным компьютером и т.д.), которое подключается к сети 1103 как для предоставления информации, так и для доступа к информации из децентрализованной идентификационной информации 1102. В одном варианте осуществления устройство пользователя 1105 может включать в себя аксессуар для зарядки, такой как аксессуар, описанный в заявке на патент США _, озаглавленный "AUTHENTICATION AND AGE VERIFICATION FOR AN AEROSOL DELIVERY DEVICE" (номер документа 16004-54), который заявляет о приоритете Предварительной заявки США № 62/282 222 от 2 апреля 2019 г., полное раскрытие каждой из которых включено в настоящее описание посредством ссылки. Устройство 1104 может быть любым устройством электронных систем доставки никотина ("ENDS"), в том числе устройство для доставки аэрозоля, как описано выше.

[00118] Децентрализованная идентификационная информация 1102 может храниться в сети с децентрализованной структурой в целях безопасности. Одним из примеров децентрализованной структуры является Блокчейн, и децентрализованная идентификационная информация 1102 может включать в себя идентификационную информацию, хранящуюся в Блокчейне. В частности, децентрализованная структура может быть организована так, что для каждой транзакции формируется блок, который может быть хранилищем данных, таких как идентификационная информация. Данные, хранящиеся в блоке, хэшируются для хранения в цепочке или древовидной структуре. Когда происходит каждая транзакция в каждом блоке, каждый блок может быть связан с предыдущим блоком транзакций. Блокчейн - это расположение блоков в группы. Блокчейн может называться протоколом или может включать в себя определенный протокол для использования технологии Блокчейн. Децентрализация означает отсутствие единой точки отказа по сравнению с централизованной базой данных, в которой хранится информация. Децентрализованная база данных, построенная с использованием технологии Блокчейн, может устранять необходимость в централизованных учреждениях и базах данных. Каждый участник Блокчейна может просмотреть и подтвердить транзакцию. Блокчейн может быть дополнительно защищен криптографией с открытым ключом, при этом открытый ключ является адресом в Блокчейне, а закрытый ключ действует как пароль, чтобы предоставить владельцу доступ к данным.

[00119] Структура Блокчейна может быть сформирована из хэш-цепочек. Хеш-функция может преобразовывать данные в другую форму. Хеш-функцию можно повторить, а результаты объединить в серии хэшей, которые можно назвать хэш-цепочкой. В хэш-цепочке никакие данные не могут быть изменены в отдельных блоках, не затрагивая все последующие блоки. Криптография с открытым ключом может использоваться для авторизации создания новых блоков в цепочке. В Блокчейне могут быть хэш-цепочки, помещенные друг в друга. Поскольку идентификационная информация может быть конфиденциальной, эта информация может храниться надежно и точно. Качество данных может основываться на нескольких копиях Блокчейна посредством репликации базы данных из-за отсутствия централизованной копии.

[00120] Сеть Блокчейнов может использоваться для создания базы данных, в которой может храниться что-либо ценное (например, собственность, акции, деньги, депозиты и т.д.). Когда право собственности передается, каждый в сети может получить уведомление о передаче. Большинство владельцев в сети могут одобрить передачу прав собственности перед добавлением в Блокчейн в качестве записи, которую может видеть каждый. Если владелец предмета (например, собственности, актива, денежных средств и т.д.) пытается продать один и тот же предмет двум разным организациям, все в сети увидят дублирующуюся передачу, и одна из передач будет отклонена сетью. Блокчейн предлагает улучшения прозрачности по сравнению с существующими реестрами для многих отраслей, отчасти за счет устранения посредников, участвующих в ведении учета и передаче активов, что сокращает расходы. Удаление посредников позволяет увеличить скорость транзакций.

[00121] В одном варианте осуществления, дополнительно обсуждаемом ниже, децентрализованная идентификационная информация 1102 может использоваться либо для подтверждения личности, либо для верификации возраста. Соответственно, документы, удостоверяющие личность (например, фиг. 13), могут быть загружены в приложение, построенное на технологии Блокчейн. Это можно сделать с помощью камеры мобильного устройства и подключения к Интернету. После захвата документа телефоном данные изображения хэшируются или зашифровываются в Блокчейне. Это делает данные невидимыми, преобразуя их в буквенно-цифровую строку и разделяя данные между различными узлами, которые работают в Блокчейне. Могут быть предусмотрены дополнительные меры безопасности, чтобы гарантировать, что лицо, загружающее документы, совпадает с лицом в документах, удостоверяющих личность. Эти меры могут включать в себя создание селфи (изображения или видео) для проверки совпадения распознавания лиц или загрузку информации о кредитной карте для проверки кредитоспособности на соответствие имени.

[00122] Настоящее раскрытие предполагает считываемый компьютером носитель, который включает в себя инструкции или принимает и выполняет инструкции в ответ на распространяемый сигнал, так что устройство, подключенное к сети, может передавать голос, видео, аудио, изображения или любые другие данные по сети. Устройство пользователя 1105 может передавать инструкции (например, предоставлять информацию или запрашивать информацию из децентрализованной идентификационной информации 1102) по сети 1103 через один или несколько портов связи. Порт связи может быть создан программно или может быть физическим соединением в оборудовании. Соединение с сетью 1103 может быть физическим соединением, таким как проводное соединение Ethernet, или может быть установлено по беспроводной связи, как описано ниже. Точно так же соединения с другими компонентами могут быть физическими соединениями или могут быть установлены беспроводным образом.

[00123] Сеть 1103, в которой хранится децентрализованная структура или Блокчейн, может быть общедоступной сетью (например, Интернет) или частной сетью, которая ограничивает доступ для определенных пользователей (например, сотрудников организации). Общедоступный Блокчейн может не иметь каких-либо ограничений доступа, так что любой, у кого есть сетевое соединение, может взаимодействовать. И наоборот, частный Блокчейн может включать в себя разрешения на доступ. Сеть 1103 может соединять устройства, чтобы можно было обмениваться данными. В дополнение к устройству пользователя 1105 устройство 1104 может связываться через сеть. Как описано, кластер машин, хранящих данные для анализа, может быть подключен через одну или несколько сетей, таких как сеть 1103. Сеть может также включать в себя запоминающее устройство большой емкости, такое как сетевое хранилище (NAS), сеть хранения данных (SAN) или, например, компьютерные или машиночитаемые носители других форм. Сеть может включать в себя Интернет, одну или более локальных сетей (LAN), одну или более глобальных сетей (WAN), соединения проводного типа, соединения беспроводного типа или любую их комбинацию. Точно так же подсети, например, которые могут использовать разные архитектуры или могут быть согласуемыми или совместимыми с разными протоколами, могут взаимодействовать в более крупной сети. Например, могут быть доступны различные типы устройств для обеспечения возможности взаимодействия для различных архитектур или протоколов. В качестве одного наглядного примера маршрутизатор может обеспечивать связь между отдельными и независимыми локальными сетями. Линия или канал связи может включать в себя, например, аналоговые телефонные линии, такие как витая пара проводов, коаксиальный кабель, полные или частичные цифровые линии, включающие в себя линии типа T1, T2, T3 или T4, цифровые сети с интеграцией услуг (ISDN), цифровые абонентские линии (DSL), беспроводные линии связи, включающие в себя спутниковые линии связи, или другие линии связи или каналы, такие как известные специалистам в данной области техники. Кроме того, вычислительное устройство или другие связанные электронные устройства могут быть удаленно подключены к сети, например, через телефонную линию или канал связи.

[00124] Беспроводная сеть может соединять устройства, такие как устройство пользователя 1105, устройство 1104 (и/или децентрализованная идентификационная информация 1102). Сеть 1103 может включать в себя беспроводную сеть и может использовать автономные специализированные сети, ячеистые сети, сети беспроводной LAN (WLAN), глобальную беспроводную сеть (WWAN), беспроводную городскую сеть (WMAN), сотовые сети или т.п. Беспроводная сеть может дополнительно включать в себя систему терминалов, шлюзов, маршрутизаторов и т.п., соединенных беспроводными радиоканалами и т.п., которые могут перемещаться свободно, случайным образом или произвольно организовываться, так что топология сети может меняться, иногда даже быстро. Беспроводная сеть может дополнительно использовать множество технологий доступа к сети, включающие в себя Long Term Evolution (LTE), WLAN, ячеистую сеть беспроводного маршрутизатора (WR) или сотовые технологии 2-го, 3-го или 4-го поколения (2G, 3G, 4G, 5G или будущие итерации) и т.п. Сеть может обеспечивать радиочастотную или беспроводную связь с помощью одной или более технологий доступа к сети, таких как глобальная система мобильной связи (GSM), универсальная система мобильной связи (UMTS), общие услуги пакетной радиосвязи (GPRS), среда GSM с расширенными данными (EDGE), 3GPP Long Term Evolution (LTE), LTE Advanced, широкополосный множественный доступ с кодовым разделением каналов (WCDMA), Bluetooth, 802.11b/g/n, Zigbee, Z Wave, IEEE 802.16 (например, WiMax) и/или другие WWAN/WMAN технологии и т.п., включающие в себя будущие итерации любой из вышеупомянутых технологий. Беспроводная сеть может включать в себя практически любой тип механизма беспроводной связи, с помощью которого сигналы могут передаваться между устройствами, такими как устройство пользователя 1105 и децентрализованная идентификационная информация 1102, между сетью или внутри нее и т.п. В некоторых вариантах осуществления для связи могут использоваться протоколы связи, перечисленные выше. В других вариантах осуществления протокол для связи с децентрализованной идентификационной информацией 1102 может быть протоколом Блокчейн или протоколом, связанным с Блокчейном.

[00125] Пакеты сигналов, передаваемые через сеть, такую как сеть 1103 или сеть участвующих сетей цифровой связи, могут быть совместимы с одним или более протоколами или соответствовать им. Используемые форматы или протоколы сигнализации могут включать в себя, например, TCP/IP, UDP, DECnet, NetBEUI, IPX, Appletalk и т.п. Версии Интернет-протокола (IP) могут включать в себя IPv4 или IPv6. Интернет относится к децентрализованной глобальной сети сетей. Интернет включает в себя локальные сети (LAN), глобальные сети (WAN), беспроводные сети или общедоступные сети большой протяженности, которые, например, позволяют передавать пакеты сигналов между LAN. Пакеты сигналов могут передаваться между узлами сети, например, с одним или более сайтами, использующими адрес локальной сети. Пакет сигналов может, например, передаваться через Интернет с сайта пользователя через узел доступа, подключенный к Интернету. Аналогичным образом, пакет сигнала может быть направлен через сетевые узлы на целевой сайт, связанный с сетью, например, через узел доступа к сети. Пакет сигналов, передаваемый через Интернет, может, например, маршрутизироваться через путь шлюзов, серверов и т.д., которые могут направлять пакет сигнала в соответствии с целевым адресом и доступностью сетевого пути к целевому адресу. Эта пакетная передача сигналов может быть применима к передаче данных с помощью Блокчейна, такого как децентрализованная идентификационная информация 1102.

[00126] На фиг. 12 показан другой вариант осуществления системы децентрализованного хранилища. В частности, децентрализованная идентификационная информация 1102 на фиг. 11 может быть децентрализованной верификацией 1202 возраста на фиг. 12. Другими словами, информация, которая хранится, связана с возрастом и используется для верификации возраста. Децентрализованная верификация возраста может включать в себя данные о возрасте, которые хранятся с использованием технологии Блокчейн. В частности, дата рождения пользователя может использоваться для верификации возраста пользователя, который затем может использоваться для аутентификации использования устройства 1104, такого как алкоголь 1206 или сигареты 1204. Алкоголь 1206 и сигареты 1204 - это всего лишь два примера устройств или веществ с ограничением по возрасту, для которых может потребоваться верификация возраста. В других вариантах осуществления могут быть другие ограничения, кроме возраста, для которого данные хранятся децентрализованно.

[00127] Соответствующим пользователям 1205, 1207 сигарет 1204 или алкоголя 1206 может потребоваться проверить возраст перед покупкой или перед использованием. Как описано, децентрализованная верификация 1202 возраста может не только проверять возраст (например, для товара с ограничением по возрасту), но также может обеспечивать аутентификацию или идентификацию пользователя (например, для фактической покупки или для предотвращения кражи). Описанная ниже аутентификация может полагаться на то, что сначала выполняется верификация возраста, а затем на нее ссылаются для последующей аутентификации. Однако могут быть и другие механизмы верификации, помимо возраста. Например, в некоторых вариантах осуществления идентификация пользователя может выполняться вместо верификации возраста.

[00128] Сигарета 1204 (например, электронная сигарета или устройство ENDS) может пропускать поток электричества, если аутентификация проходит, или, если аутентификация не удалась, поток электричества может быть остановлен для предотвращения использования. Эта аутентификация может быть процессом верификации личности пользователя на основе децентрализованной идентификационной информации 1102 или верификации возраста пользователя на основе децентрализованной верификации 1202 возраста. Аутентификация или верификация могут включать в себя верификацию личности пользователя и/или возраста пользователя. Первоначальный процесс верификации возраста или процесс регистрации может происходить реже (например, при покупке устройства), чем процесс аутентификации (например, при каждом использовании или на основе затяжек или времени затяжки). Однако как верификация возраста, так и аутентификация основаны на использовании данных из децентрализованной структуры (например, 1102 или 1202).

[00129] Пользователь (1105, 1205 или 1207) может предоставить идентификационную информацию в децентрализованную идентификационную информацию 1102 или децентрализованную верификацию 1202 возраста. Обе децентрализованные структуры могут быть основаны на технологии Блокчейн. Предоставляемая идентификационная информация может включать в себя информацию, описанную со ссылкой на фиг. 13. Затем эти данные можно использовать по-разному, в том числе для верификации возраста товаров с ограничением по возрасту, таких как алкоголь 1206 и сигареты 1204. Идентификационные данные, передаваемые с децентрализованной верификацией 1202 возраста, могут быть однократным обменом с множеством элементов, так что данные хранятся в одном блоке. И наоборот, идентификационные данные, передаваемые отдельно, могут представлять собой несколько блоков, добавленных в цепочку.

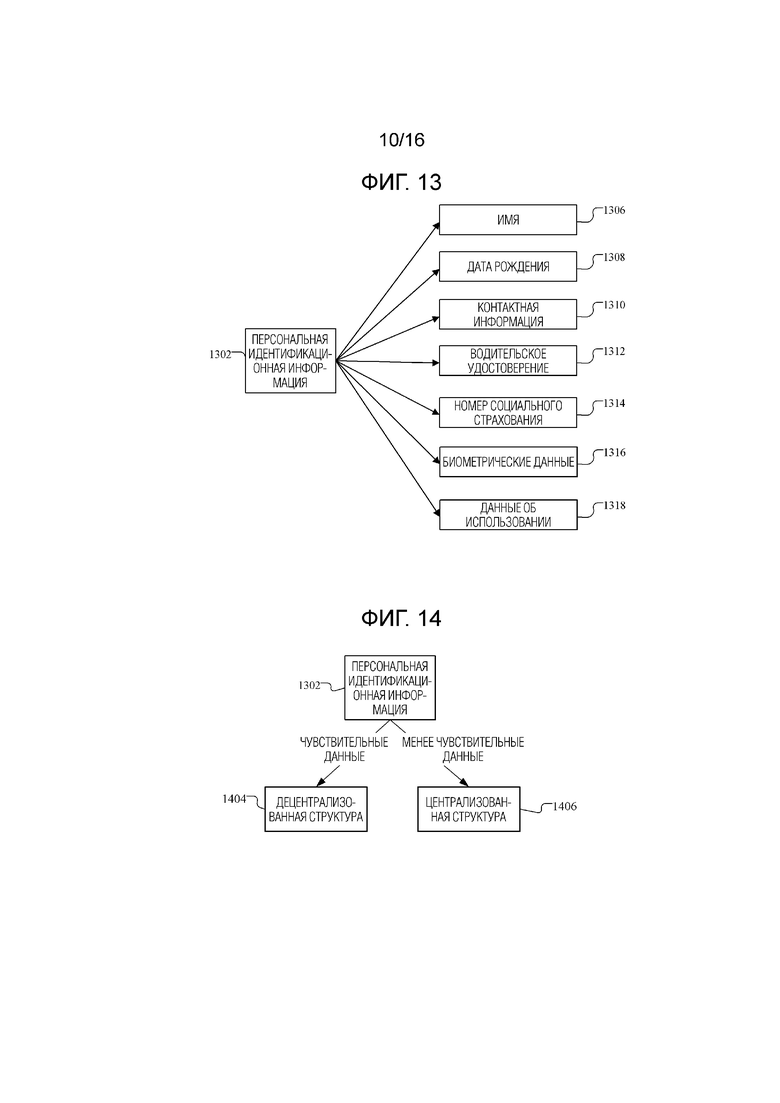

[00130] Фиг. 13 иллюстрирует пример персональной идентификационной информации 1302. Персональная идентификационная информация 1302 может включать в себя информацию, которая используется для идентификации или аутентификации пользователя или устройства. Персональная идентификационная информация может включать в себя имя 1306 пользователя. Дату 1308 рождения пользователя также можно сохранить и использовать для верификации возраста. Другая контактная информация 1310, такая как адрес электронной почты, почтовый адрес и/или номер телефона, может быть персональной идентификационной информацией 1302, которая хранится в децентрализованной структуре. Водительское удостоверение 1312 пользователя также может быть сохранено. Хранилище может быть просто номером водительского удостоверения или может включать в себя отсканированное изображение водительского удостоверения, которое используется для верификации возраста. Например, пользователь может использовать селфи или селфи-видео, которое сравнивается с изображением водительского удостоверения, которое хранится в децентрализованной структуре. В некоторых вариантах осуществления номер 1314 социального страхования может быть сохраненной дополнительной персональной идентификационной информацией. На фиг. 14 показано, как определенная персональная идентификационная информация 1302 может храниться в обычной централизованной базе данных, в то время как другая информация хранится в децентрализованной структуре, такой как технология Блокчейн.

[00131] Биометрические данные 1316 могут быть другой формой персональной идентификационной информации 1302. Биометрические данные пользователя могут быть обнаружены и использованы для верификации возраста путем доступа к информации биометрических данных 1316, хранящейся в децентрализованной структуре идентификационной информации. Примеры биометрических данных 1316 включают в себя отпечатки пальцев, распознавание лица, распознавание радужной оболочки/глаза, кровь или ДНК. В одном примере биометрические данные 1316, хранящиеся в децентрализованной структуре идентификационной информации, могут быть доступны из этой структуры для пользователя (например, 1105, 1205, 1207) для аутентификации или верификации использования устройства 1104 с ограничениями, такого как алкоголь 1206 или сигареты 1204. В одном примере, когда устройство 1104 или сигарета 1204 является устройством ENDS, тогда от пользователя может потребоваться приложить свой отпечаток пальца к биометрическому датчику, который сравнивается с биометрическими данными 1316, хранящимися в децентрализованной структуре идентификационной информации, для аутентификации пользователя или верификации возраста пользователя. Этот процесс может требоваться периодически, например, при использовании нового картриджа. В качестве альтернативы, периодичность повторной аутентификации может варьироваться и может зависеть от времени, количества затяжек, статуса зарядки (например, каждого цикла зарядки) и/или других условий. Биометрические данные 1316 могут включать в себя распознавание лиц. Технология распознавания лиц может использоваться для сравнения двух изображений, чтобы либо подтвердить совпадение личности, либо отклонить проверку личности, либо пометить верификацию, чтобы запросить дополнительную идентификационную информацию.

[00132] Персональная идентификационная информация 1302 может включать в себя данные 1318 об использовании. Например, для устройства 1204 ENDS данные 1318 об использовании могут включать в себя данные о частоте использования, продолжительности использования, количестве затяжек, продолжительности затяжек и т.д. Данные 1318 об использовании могут включать в себя использование типа товара, такое как использование никотина, покупка/использование картриджа ароматизатора и место использования. Эти данные об использовании могут храниться в децентрализованном хранилище с использованием технологии Блокчейн. Наконец, персональная идентификационная информация 1302 может включать в себя примерные механизмы для верификации возраста пользователя. Там может быть идентификационный документ, который хранится в децентрализованном месте. Документ, удостоверяющий личность, может включать в себя водительское удостоверение или паспорт. Изображение из этом документе может быть использовано для верификации возраста в будущем.

[00133] Фиг. 14 иллюстрирует примерную структуру хранения персональной идентификационной информации 1302. Централизованная структура 1406 может включать в себя базу данных, которая отслеживает определенные пользовательские данные, в то время как другие пользовательские данные хранятся в децентрализованной структуре 1404, например, с технологией Блокчейн. В одном варианте осуществления более конфиденциальные данные (например, номер социального страхования, водительское удостоверение, информация о кредитной карте и т.д.) могут храниться с помощью Блокчейна в децентрализованной структуре 1404, в то время как менее конфиденциальные данные (например, имя, адрес и т.д.) могут храниться в централизованной структуре 1406, такой как база данных. Хеширование более конфиденциальной/частной информации может дать потребителям уверенность в том, что их персональные данные безопасны и невидимы для компании, при этом позволяя компании слепо получать доступ к этой информации для подтверждения личности и/или верификации возраста. Идентификационная информация в любой структуре может быть зашифрована и/или использовать анонимные идентификаторы (например, числа, буквы или любые буквенно-цифровые идентификаторы) для каждого пользователя.

[00134] Фиг. 15 - это блок-схема последовательности операций, иллюстрирующая примерный процесс покупки. В одном варианте осуществления может быть торговый автомат, устройство для выдачи или киоск для продаж. Потребителю, желающему приобрести товар с ограничением по возрасту (например, устройство ENDS) в торговом автомате, устройстве для выдачи или киоске, потребуется подтвердить личность и/или верифицировать свой возраст. Может потребоваться идентификационный документ (водительское удостоверение/паспорт) и/или биометрические данные, по меньшей мере, на этапе начальной регистрации (например, первоначальная верификация возраста), тогда для последующих попыток покупки может потребоваться просто подтверждение 1502. В альтернативном варианте осуществления процесс покупки и подтверждение могут осуществляться в режиме онлайн. Подтверждение 1502 может включать в себя любую персональную идентификационную информацию 1302 из фиг. 13. Дополнительно или в качестве альтернативы пользователю может потребоваться предоставить селфи или видео-селфи для подтверждения личности. Подтверждение анализируется 1504, чтобы определить, является ли это подтвержденной личностью и/или верифицированным возрастом. Если подтверждение верно, товар (например, устройство ENDS или картридж) может быть выдан 1506. В примере процесса онлайн-покупки выдача 1506 может включать в себя отгрузку товара. Если подтверждение неверно, товар отклоняется 1508 и не предоставляется. Если подтверждение вызывает сомнения, тогда может быть запрошена дополнительная информация 1510 для дополнительного анализа 1504. Для онлайн-покупки дополнительная информация 1510 может быть другой идентификационной информацией, которую пользователь должен загрузить. В варианте осуществления с торговым автоматом подключенный торговый автомат может обмениваться данными с вычислительным устройством покупателя (например, мобильным телефоном) и получать информацию о верифицированном возрасте, необходимую для совершения законной покупки. Кроме того, покупатель также может согласиться на обмен определенной дополнительной персональной идентифицирующей информацией (например, электронная почта, номер телефона, адрес и т.д.) в обмен на купон или другой ценный предмет.

[00135] Примерные устройства для выдачи, торговые автоматы или киоски также могут быть мобилизованы. Например, торговые автоматы могут быть оборудованы для перевозки в популярные места для вейпинга и припаркованы в качестве всплывающего магазина вейпинга. Они также могут управляться автономно, когда потребители, желающие приобрести табачные изделия (например, устройства ENDS, картриджи и аксессуары), могут вызвать мобильный торговый автомат в определенное место. Автономные передвижные торговые автоматы также могут относиться к типу летательного аппарата, но могут быть активированы с помощью программного обеспечения для верификации возраста и подключены к сети, например, к Интернету. Торговые устройства также могут быть установлены в такси, поездах и других транспортных средствах для совершения покупок на ходу с верификацией возраста. Опираясь на децентрализованную структуру для хранения персональной идентифицирующей информации, потребитель получает надежный и безопасный механизм верификации своего возраста для совершения покупки с меньшим риском совершения покупок несовершеннолетними.

[00136] Фиг. 16 - это блок-схема последовательности операций, иллюстрирующая другой пример процесса покупки. Фиг. 16 может быть процессом покупки, аналогичным фиг. 15. Продавец 1602 может включать в себя любую точку розничной торговли, такую как торговый автомат, устройство для выдачи или киоск, или другие точки продаж, включающие в себя магазины. Продавец получает подтверждение от пользователя. Правильное подтверждение отправляется в децентрализованное место идентификации или Блокчейн 1606, где принимается правильное подтверждение и выдается товар 1612. Неправильное подтверждение отправляется в децентрализованное местоположение идентифицирующей информации или Блокчейн 1604, где неправильное подтверждение приводит к отказу 1610 в предоставлении товара. Хотя это не показано, Блокчейн-системы 1604, 1606 могут быть единой Блокчейн-системой. Если подтверждение сомнительно, то это подтверждение может быть помечено, и требуется дополнительная информация 1608. На основе анализа этой дополнительной информации отметка может быть принята (например, подтверждение помечено как сомнительное), а товар отклонен 1614. И наоборот, если пометка отклонена (например, подтверждение было помечено как потенциально имеющее проблемы, но эти проблемы были отклонены), то товар может быть выдан 1616.

[00137] Фиг. 17-18 описывают, как может происходить первоначальная верификация возраста на основе хранения данных в децентрализованном местоположении с помощью технологии Блокчейн, поэтому будущие запросы верификации возраста (например, аутентификации) от этого пользователя могут получить доступ к информации из децентрализованного местоположения. В частности, как только возраст пользователя первоначально верифицирован и сохранен с помощью технологии Блокчейн, будущие верификации (такие как "аутентификации") могут быть просто вызовами в это децентрализованное место для разблокировки устройства 1104. Другими словами, в таких вариантах осуществления пользователь сначала выполняет верификацию возраста, а затем для последующего использования может потребоваться аутентификация без выполнения требований полной верификации возраста. Частота, с которой устройство 1104 должно быть разблокировано или аутентифицировано, может варьироваться. Аналогичным образом, время, когда пользователю необходимо повторно подтвердить свой возраст, может варьироваться. Например, при каждой замене картриджа пользователю может потребоваться повторная верификация или повторная аутентификация. В некоторых вариантах осуществления повторная аутентификация может потребоваться после определенного количества затяжек от устройства 1104 или может быть основана на времени (например, один раз в час, день, неделю, месяц и т.д.).

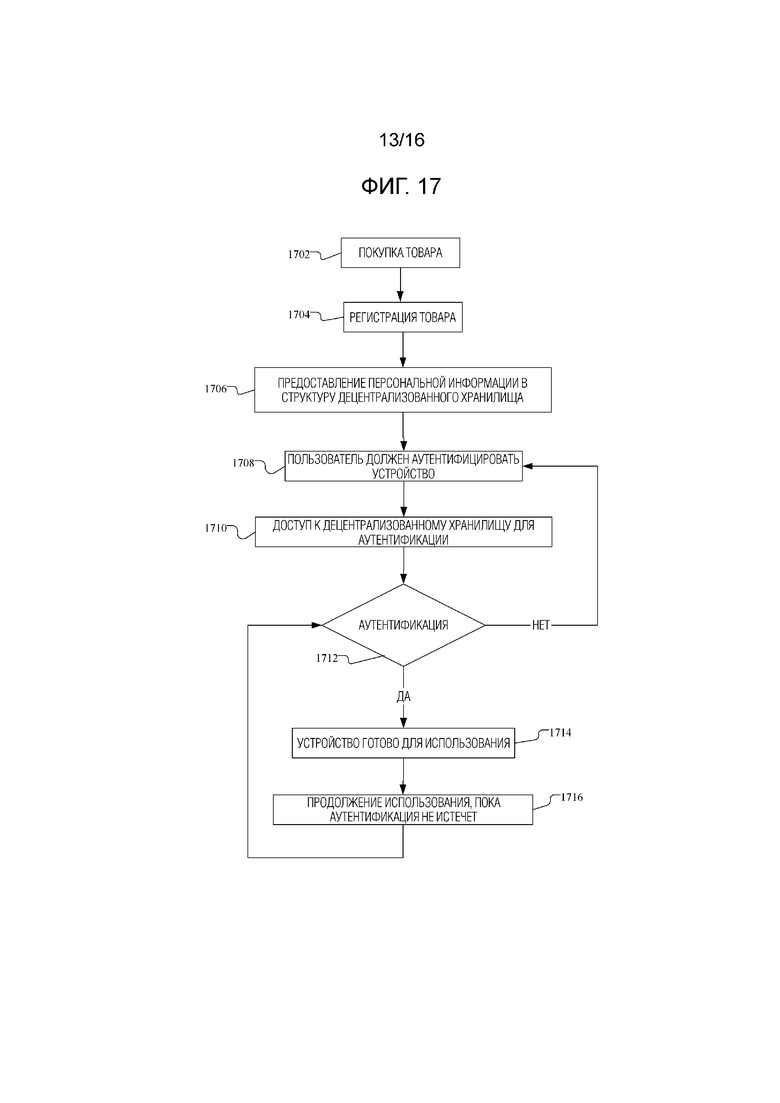

[00138] Фиг. 17 - это блок-схема последовательности операций, иллюстрирующая процесс использования децентрализованной системы управления идентификационной информацией. Товар приобретается на этапе 1702. В рамках процесса покупки пользователю может потребоваться зарегистрировать товар на этапе 1704. Регистрация дополнительно описана в заявке на патент США ___________, (Досье 16004-51), поданной одновременно и озаглавленной "AGE VERIFICATION WITH REGISTERED CARTRIDGES FOR AN AEROSOL DELIVERY DEVICE", полное описание которой включено в настоящий документ посредством ссылки. Регистрация может включать в себя предоставление персональной информации структуре децентрализованного хранилища (такой как структура Блокчейна) на этапе 1706. В одном варианте осуществления пользователь затем аутентифицирует устройство, которое было куплено на этапе 1708. Аутентификация включает в себя доступ к децентрализованному хранилищу для аутентификации на этапе 1710. Доступ может включать в себя поиск персональной идентифицирующей информации. Если аутентификация 1712 не удалась, то процесс возвращается к пользователю, которому необходимо аутентифицировать устройство на этапе 1708. Если аутентификация 1712 проходит, тогда устройство готово к использованию на этапе 1714, и пользователь может продолжать использование, пока аутентификация не истечет 1716. В одном варианте осуществления регистрация устройства может включать в себя отправку покупателем подтвержденной Блокчейном верификации на устройство (например, устройство ENDS), которое затем разрешает одноразовый захват биометрического ключа. Эти биометрические данные хранятся на устройстве и используются в качестве аутентификации для каждого сеанса или активации затяжки.

[00139] Децентрализованное управление идентификационными данными также может использоваться для верификации личности и возраста потребителя во время регистрации устройства ENDS. Покупатель товара ENDS, который был верифицирован, может аналогичным образом использовать проводное или беспроводное соединение для взаимодействия с самим устройством ENDS. Во время регистрации устройства покупатель отправляет на устройство подтвержденную Блокчейном верификацию, которая затем разрешает одноразовый захват биометрического ключа. Биометрические данные хранятся на устройстве ENDS (или на мобильном устройстве пользователя, связанном с устройством ENDS) и используются в качестве аутентификации для каждого сеанса или активации затяжки. Биометрические данные также могут быть хэшированы в Блокчейне для онлайн-аутентификации. Перед началом сеанса вейпинга пользователь может сканировать биометрические данные (например, лицо или палец). Эти данные могут быть отправлены для проверки в Блокчейне. В одном варианте осуществления данные отправляются с мобильного устройства, связанного с устройством ENDS. Как только новый блок сформирован и подтверждение отправлено обратно, устройство ENDS может быть разблокировано на определенный период времени (например, на основе времени, использования, затяжек и т.д.). Хранение этих данных на мобильном устройстве может быть полезным для потребителей, чтобы пропустить процесс регистрации, если их устройство когда-либо было потеряно или украдено. В частности, данные резервируются в децентрализованной, не поддающейся взлому форме, такой как Блокчейн.

[00140] В точке продажи 1702 от пользователя может потребоваться подтвердить свой возраст. Например, для покупки в магазине от продавца может потребоваться просмотреть идентификационные данные пользователя, а затем ввести эту информацию в онлайн-режиме для хранения с помощью Блокчейна. В качестве альтернативы, во время покупки от пользователя могут потребовать зарегистрировать покупку в Интернете или в приложении. В одном варианте осуществления, во время покупки может быть киоск или другой механизм, с помощью которого пользователь может взаимодействовать для обеспечения согласованного процесса регистрации между различными розничными торговцами. Пункт розничной торговли может быть дополнительно оборудован киоском "коснитесь для верификации", который расположен рядом с платежным киоском. Киоск может быть предоставлен и эксплуатироваться продавцом устройства ENDS. Например, он может быть встроен в существующие платежные киоски VERIPHONE или быть отдельным киоском, предоставляемым розничным торговцам. В любом случае потребитель может указать верифицированный возраст, отсканировав код (2D или 3D штрих-код, например QR-код), который находится в точке продажи или отображается на экране перед покупкой для онлайн-покупки. Процесс регистрации может включать в себя предоставление подтверждения возраста. Этот процесс верификации возраста может происходить во время каждой покупки. В альтернативных вариантах осуществления первоначальная верификация возраста может происходить один раз, и пользователь может создавать профиль (онлайн или с помощью приложения), который может быть связан со всеми будущими покупками, которые используются для аутентификации. Подтверждение возраста покупателя передается через проводное или беспроводное соединение (например, NFC, Bluetooth или другое) с Блокчейном, чтобы активировать или разрешить покупку товара с ограничением по возрасту, такого как устройство ENDS.

[00141] В одном варианте осуществления верификация может потребоваться для контактирования потребителей с торговым представителем. После того, как пользователь был верифицирован приложением Блокчейна, он может связаться представителем по торговому маркетингу для обсуждения товаров. представителю по торговому маркетингу может быть предоставлена "верификация 21+" без раскрытия фактического возраста для обеспечения конфиденциальности пользователя. При желании пользователь может отказаться от получения маркетинговых материалов и купонов, выборочно предоставив определенную персональную идентифицирующую информацию или верифицировав свой возраст в приложении Блокчейна. Информация о верификации может быть отправлена представителю по торговому маркетингу через NFC, Bluetooth или другие проводные или беспроводные соединения, либо с помощью киоска или планшета на месте.

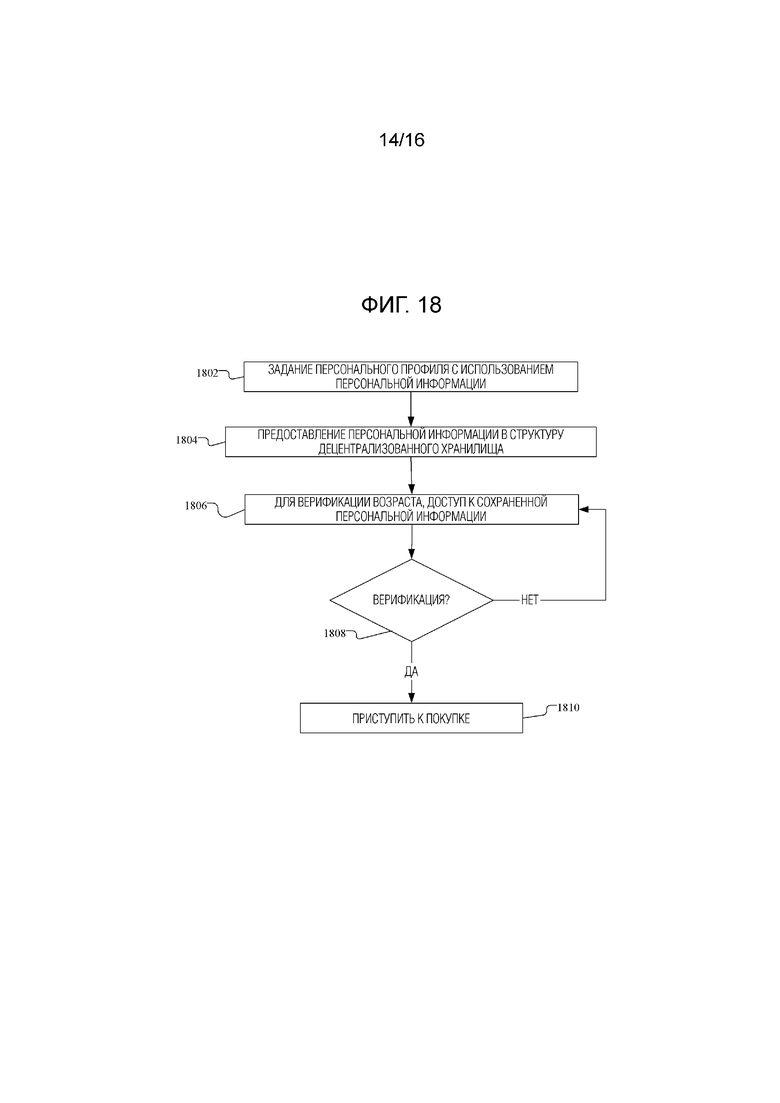

[00142] Фиг. 18 - это блок-схема последовательности операций, иллюстрирующая процесс верификации возраста с помощью децентрализованной системы управления идентификационной информацией. Потребитель может создать персональный профиль, который включает в себя персональную информацию на этапе 1802. Персональная информация предоставляется в структуру децентрализованного хранилища, такую как структура Блокчейна на этапе 1804. Чтобы верифицировать возраст, доступ к этой персональной информации осуществляется из структуры децентрализованного хранилища на этапе 1806. Если верификация 1808 не удалась, можно получить доступ к другой персональной информации 1806. Если возраст подтвержден, то покупка может продолжаться 1810.

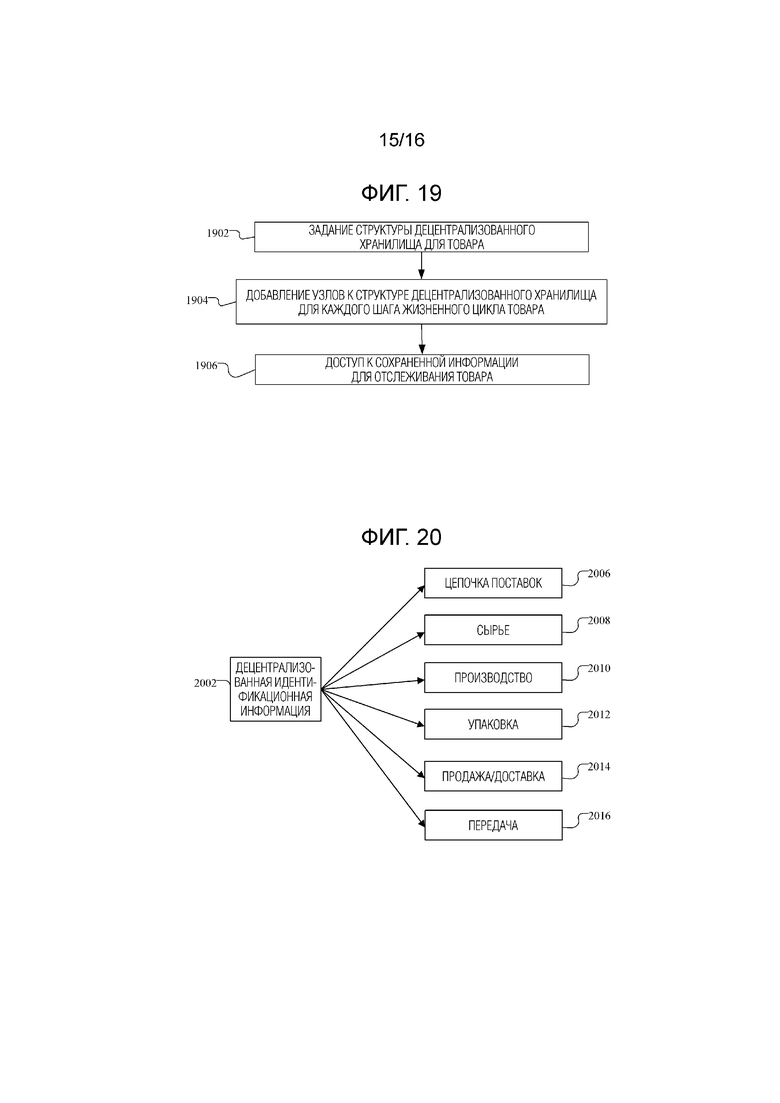

[00143] Фиг. 19 - это блок-схема последовательности операций, иллюстрирующая пример отслеживания товара с помощью децентрализованной системы управления идентификационной информацией. На этапе 1902 для товара создается децентрализованное хранилище (например, Блокчейн). На этапе 1904 узлы добавляются в децентрализованное хранилище на каждом этапе жизненного цикла товара. Примеры этапов жизненного цикла товара включают в себя, но не ограничиваются примерами, показанными и описанными со ссылкой на фиг. 20. На этапе 1906 осуществляется доступ к информации, хранящейся в децентрализованном управлении идентификационной информацией, для мониторинга и отслеживания товара.

[00144] На фиг. 20 показан пример информации из децентрализованной системы 2002 управления идентификационной информацией. Информация 2002 может включать в себя примечания, добавленные в Блокчейн для выполнения шагов по конкретному товару. Информация для отслеживания может включать в себя цепочку поставок 2006 для отслеживания того, куда и кому идет товар. Она отслеживает сырье 2008 и подробную информацию о производстве 2010 с использованием технологии Блокчейн. Аналогичным образом, с помощью Блокчейна можно отслеживать упаковку 2012 и информацию о продаже/отгрузке 2014. Наконец, передачи 2016 следуют за товаром между пользователями. Вся эта информация 2002 может быть воспринята и записана как новый блок в сети. Из-за природы Блокчейна каждый последующий блок включает в себя всю информацию о предыдущем блоке, а также новую записанную строку из-за связанного с ней этапа обработки. Информация 2002 может быть использована для выявления и отслеживания незаконных продаж или продаж несовершеннолетним или для мер контроля качества.

[00145] Хотя описывается, что децентрализованное хранилище данных используется для верификации возраста, оно также может использоваться для обработки платежей. Например, идентификационная информация может использоваться для подтверждения личности для совершения платежа. В качестве альтернативы идентификационная информация может включать в себя способ оплаты (например, номер кредитной карты), который хранится в децентрализованном хранилище данных. Соответственно, эта платежная информация может быть извлечена (вместе с личностью и/или возрастом) для совершения покупки. Данные транзакции могут храниться в виде блока в децентрализованном хранилище данных с использованием технологии Блокчейн. Данные транзакции могут включать в себя обработку платежей для платежей, которые включают в себя криптовалюту. Соответственно, может существовать Блокчейн, связанный с криптовалютой, который может быть отдельным от Блокчейна или включенным в него для обработки платежей или данных транзакции. В другом варианте осуществления криптовалюта может быть специфичной для бренда или товара. Например, может существовать криптовалюта, предназначенная для покупки устройств ENDS, которая может поддерживаться OEM-производителем товара, брендом, группой таких брендов, розничным продавцом и т.д.). Эта криптовалюта может включать в себя функции верификации возраста и управления идентификацией (обсуждаемые выше) в том же Блокчейне вместе с услугами криптовалютных/платежных транзакций. Верификация возраста и управление идентификацией могут быть отдельными блоками от служб криптовалюты/платежных транзакций. В качестве альтернативы, они могут быть записаны в одинаковых или последовательных блоках, организованных на основе идентификационных данных пользователя.

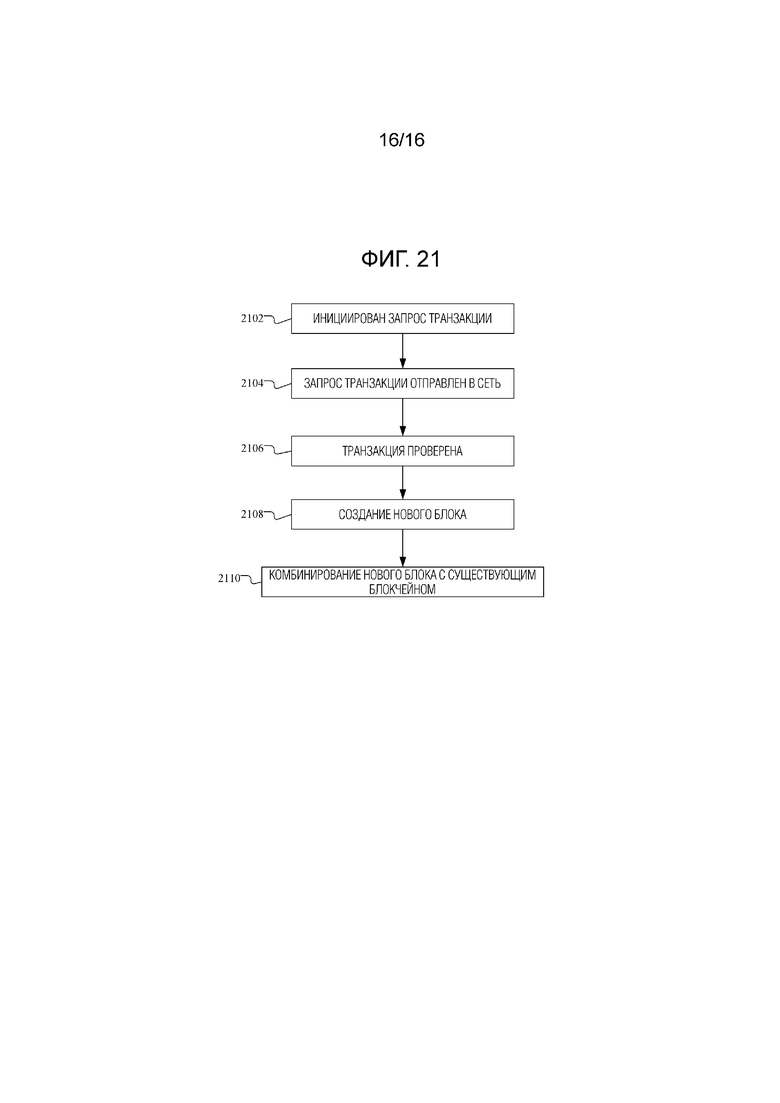

[00146] Фиг. 21 - это блок-схема последовательности операций, иллюстрирующая транзакцию в децентрализованной системе управления идентификационной информацией. В частности, данные транзакции могут включать в себя данные из криптовалюты или могут включать в себя покупку с использованием криптовалюты. Инициируется 2102 транзакция, которая может включать в себя запрос транзакции. Это может быть запрос на получение средств или платежной информации. Запрошенная транзакция отправляется в сеть 2104. Транзакция может быть подтверждена 2106, таким образом определяя личность пользователя и проверяя возраст пользователя для товаров с ограничением по возрасту. При использовании технологии Блокчейн верификация 2106 может дополнительно включать в себя верификацию транзакции в соответствии с требованиями этого конкретного Блокчейна. Новый блок создается 2108 с данными для транзакции. Этот новый блок можно добавить к существующем блокчейне 2110. В частности, новый блок добавляется в Блокчейн, в котором записываются другие данные/информация, включая предыдущие транзакции. Новые блоки, которые добавляются к существующему Блокчейну, могут быть постоянной записью в этом Блокчейне. Соответственно, добавление любых данных (например, данных личности или данных верификации возраста) в децентрализованное хранилище идентификационных данных может быть добавлено как новый блок в существующий Блокчейн (например, для конкретного пользователя или определенного типа данных).

[00147] Данные транзакции, которые хранятся в децентрализованном хранилище идентификационных данных (например, Блокчейне), могут использоваться для обеспечения других параметров для упорядочивания, кроме верификации возраста. Например, может быть ограничение на количество покупок устройства (или покупок картриджей), например N покупок за определенный период времени. С этим ограничением может быть верификация перед покупкой, включенная в Блокчейн, и использование данных транзакции для верификации того, что пользователь, пытающийся совершить покупку, не превысил эти разрешения на покупку. Это можно использовать не только для онлайн-заказа, но и для личных покупок в торговых автоматах, киосках, торговых точках и т.д., чтобы предотвратить превышение пользователем разрешений при совершении покупок в нескольких местах. Каждую покупку можно объединить в децентрализованное хранилище идентификационных данных (например, новый блок, добавленный в цепочку для каждой покупки). Такое агрегирование данных транзакции может использоваться для обеспечения соблюдения политик в нескольких OEMS, различных магазинах, для различных товаров и т.д. В другом примере данные транзакции могут храниться для картриджа (или другого расходного материала) и могут включать в себя уникальный идентификатор, связанный с картриджем. При подключении картриджа к устройству может проводиться вторичная проверка, чтобы убедиться, что пользователь, который сейчас использует картридж, является пользователем, совершившим покупку. Эти данные транзакции могут храниться в Блокчейне в соединении с конкретным пользователем.

[00148] Вышеприведенное описание использования изделия(-ий) может быть применено к различным примерным реализациям, описанным в данном документе, посредством незначительных модификаций, которые могут быть очевидны специалисту в данной области техники в свете дополнительного раскрытия, представленного в данном документе. Приведенное выше описание использования, однако, не предназначено для ограничения использования изделия, но предоставлено для соблюдения всех необходимых требований раскрытия настоящего раскрытия. Любой из элементов, показанных в изделии(-ях), показанном на фиг. 1-21, или как иным образом описано выше, может быть включен в устройство для доставки аэрозоля в соответствии с настоящим раскрытием.

[00149] Многие модификации и другие реализации раскрытия, изложенного в данном документе, придут на ум специалистам в данной области техники, к которой относится это раскрытие, с учетом преимуществ идей, представленных в предшествующих описаниях и связанных чертежах. Следовательно, следует понимать, что раскрытие не должно ограничиваться конкретными раскрытыми реализациями, и что модификации и другие реализации предназначены для включения в объем прилагаемой формулы изобретения. Более того, хотя предшествующие описания и связанные чертежи описывают примерные реализации в контексте определенных примерных комбинаций элементов и/или функций, следует принимать во внимание, что различные комбинации элементов и/или функций могут быть предоставлены альтернативными реализациями без отклонения от объема прилагаемой формулы изобретения. В этом отношении, например, также рассматриваются различные комбинации элементов и/или функций, чем те, которые явно описаны выше, как может быть изложено в некоторых из прилагаемых пунктов формулы изобретения. Хотя конкретные термины используются в данном документе, они используются только в общем и описательном смысле, а не в целях ограничения.

Идентификационная информация может храниться в децентрализованной структуре. Идентификационная информация может включать в себя информацию верификации возраста для покупки или использования определенных табачных изделий, таких как устройство электронных систем доставки никотина ("ENDS"), которое может включать в себя устройства для доставки аэрозолей. Табачные изделия или устройства могут иметь требование верификации возраста или другие требования к личности, необходимые для аутентификации пользователя, и эта информация должна храниться. Децентрализованная структура для хранения идентификационной информации может повысить безопасность этой идентификационной информации, а также предоставить механизм доступа к информации для целей верификации или аутентификации. 3 н. и 18 з.п. ф-лы, 21 ил.

1. Способ предоставления товара с ограничением по возрасту, при этом способ содержит:

запрос идентификационной информации для пользователя из децентрализованного хранилища;

получение из децентрализованного хранилища идентификационной информации, содержащей представление документа, удостоверяющего личность, который включает в себя изображение пользователя;

верификацию возраста пользователя на основе сравнения изображения пользователя в документе, удостоверяющем личность, с селфи-изображением или селфи-видео пользователя, захваченным и отправленным посредством пользовательского устройства;

прием платежа за товар с ограничением по возрасту после верификации возраста пользователя; и

предоставление товара с ограничением по возрасту после приема платежа; и,

в ответ на успешную покупку товара с ограничением по возрасту, передачу для хранения в децентрализованном хранилище уникального идентификатора товара с ограничением по возрасту, при этом уникальный идентификатор товара с ограничением по возрасту хранится в связи с идентификационной информацией пользователя, предназначенной для передачи пользовательскому устройству для выполнения аутентификации товара с ограничением по возрасту с пользователем и разрешения последующего использования товара с ограничением по возрасту с устройством для доставки аэрозоля или в качестве такового пользователем на основе аутентификации.

2. Способ по п. 1, дополнительно содержащий:

регистрацию пользователя в децентрализованном хранилище путем предоставления идентификационной информации в децентрализованное хранилище.

3. Способ по п. 2, в котором верификация возраста пользователя содержит подтверждение того, что пользователь соответствует идентификационной информации.

4. Способ по п. 1, в котором децентрализованное хранилище содержит технологию Блокчейн, при этом дополнительно идентификационная информация для пользователя хранится в конкретном Блокчейне.

5. Способ по п. 4, в котором каждый элемент идентификационной информации для пользователя сохраняется в последующем блоке для упомянутого конкретного Блокчейна.

6. Способ по п. 1, дополнительно содержащий:

подтверждение платежа путем проверки идентификационной информации из децентрализованного хранилища.

7. Способ по п. 1, дополнительно содержащий:

отслеживание цепочки поставок товара с ограничением по возрасту путем добавления каждого взаимодействия, относящегося к товару с ограничением по возрасту, в децентрализованное хранилище.

8. Способ по п. 1, дополнительно содержащий:

использование представителем по торговому маркетингу верификации возраста пользователя для рекомендации дополнительных товаров или услуг.

9. Способ по п. 1, в котором товар с ограничением по возрасту содержит устройство для доставки аэрозоля; и

при этом способ дополнительно содержит захват, посредством устройства для доставки аэрозоля, данных об использовании устройства для доставки аэрозоля для пользователя и передачу упомянутых данных об использовании устройства для доставки аэрозоля в децентрализованное хранилище для хранения, при этом упомянутые данные об использовании содержат частоту использования, длительность использования, количество затяжек и длительность затяжки, связанные с пользователем.

10. Способ по п. 1, в котором данные транзакции из платежной транзакции добавляются в децентрализованное хранилище и связываются с идентификационной информацией.

11. Система верификации личности и возраста, содержащая:

сеть;

децентрализованное хранилище данных, соединенное с сетью, при этом в децентрализованном хранилище хранится идентификационная информация, содержащая представление документа, удостоверяющего личность, который включает в себя изображение пользователя; и

пользовательское устройство, соединенное с сетью и выполненное с возможностью осуществления связи с децентрализованным хранилищем и захвата селфи-изображения или селфи-видео пользователя, при этом идентификационная информация, содержащая документ, удостоверяющий личность, который включает в себя изображение пользователя, предоставляется из децентрализованного хранилища пользовательскому устройству для верификации возраста пользователя при покупке товара посредством сравнения документа, удостоверяющего личность, который включает в себя изображение пользователя, полученного от децентрализованного хранилища, с селфи-изображением или селфи-видео пользователя;

при этом децентрализованное хранилище дополнительно выполнено с возможностью сохранения, в ответ на успешную покупку товара с ограничением по возрасту, уникального идентификатора товара с ограничением по возрасту в децентрализованном хранилище; и

при этом пользовательское устройство дополнительно выполнено с возможностью аутентификации товара с ограничением по возрасту с пользователем и разрешения, через связь с устройством доставки аэрозоля, последующего использования товара с ограничением по возрасту с устройством для доставки аэрозоля или в качестве такового пользователем на основе аутентификации.

12. Система по п. 11, в которой товар с ограничением по возрасту содержит устройство доставки аэрозоля, при этом устройство доставки аэрозоля соединено с пользовательским устройством, при этом взаимодействие устройства доставки аэрозоля с пользователем зависит от аутентификации.

13. Система по п. 12, в которой устройство доставки аэрозоля не работает, если пользователь не аутентифицирован в устройстве доставки аэрозоля.

14. Система по п. 11, при этом система дополнительно содержит:

торговый автомат для продажи товара с ограничением по возрасту, при этом торговый автомат сконфигурирован для связи с децентрализованным хранилищем для верификации личности и возраста пользователя на основе персональной идентифицирующей информации об этом пользователе, которая хранится в децентрализованном хранилище.

15. Система по п. 14, в которой торговый автомат не продает товар с ограничением по возрасту, если личность и возраст пользователя не верифицированы.

16. Система по п. 14, в которой торговый автомат содержит киоск самообслуживания.

17. Система по п. 14, в которой товар с ограничением по возрасту содержит устройства для доставки аэрозоля.

18. Система по п. 17, в которой торговый автомат содержит перемещаемый торговый автомат, который может действовать как всплывающий магазин, выполненный с возможностью продажи устройств доставки аэрозолей, аксессуаров и зарядных устройств.

19. Система по п. 14, в которой платежная информация пользователя хранится в децентрализованном хранилище, при этом платежная информация обеспечивается для аутентификации пользователя с товаром с ограничением по возрасту из децентрализованного хранилища.

20. Система по п. 11, в которой децентрализованное хранилище использует технологию Блокчейн.

21. Способ выполнения верификации личности в связи с покупкой товара с ограничением по возрасту, при этом способ содержит:

хранение идентификационной информации пользователя в децентрализованном хранилище, при этом идентификационная информация содержит представление документа, удостоверяющего личность, который включает в себя изображение пользователя;

модификацию децентрализованного хранилища с использованием запроса сохранения идентификационной информации, при этом модификация содержит добавление блока к децентрализованному хранилищу, при этом дополнительно предыдущие блоки с идентификационной информацией остаются неизменными; и

прием запроса аутентификации, для верификации личности, и, в ответ, обеспечение по меньшей мере части идентификационной информации, включающей в себя представление документа, удостоверяющего личность, который включает в себя изображение пользователя, из децентрализованного хранилища; и,

в ответ на успешную покупку товара с ограничением по возрасту, получение и сохранение в децентрализованном хранилище уникального идентификатора товара с ограничением по возрасту, при этом уникальный идентификатор товара с ограничением по возрасту хранится в связи с идентификационной информацией пользователя, предназначенной для передачи пользовательскому устройству для выполнения аутентификации товара с ограничением по возрасту и разрешения последующего использования товара с ограничением по возрасту с устройством для доставки аэрозоля или в качестве такового пользователем на основе аутентификации.
