ИЗМЕЛЬЧИТЕЛЬ ЗЕРНА Российский патент 2025 года по МПК B02C13/284

Изобретение относится к устройствам для измельчения сыпучего материала, используемого при приготовлении кормов, главным образом зерна и зернопродуктов, и может быть использовано в сельскохозяйственном производстве и комбикормовой промышленности.

Известен центробежный измельчитель фуражного зерна, содержащий корпус с загрузочной и выгрузной горловинами, оперативный бункер с подвижным регулировочным шибером, расположенным в нем ротором с плоскими разгонными лопатками [1].

Недостатком измельчителя является сложность конструкции ротора, использование решета приводит к переизмельчению и высоким энергозатратам.

Известна дробилка зерна с увеличенной сепарирующей поверхностью, включающая электродвигатель с установленным на его валу молотковым ротором, который находится в корпусе [2].

Недостатком дробилки зерна является сложность конструкции, повреждение решета влечет большие потери на ремонт, конструктивное выполнение молотков приводит к потерям энергии и значительному износу.

Наиболее близким по техническому решению к предлагаемому изобретению относится зерновая дробилка, содержащая раму, электродвигатель, камеру измельчения, выполненную в виде корпуса, состоящего из цилиндрического горизонтально расположенного барабана и двух стенок, ротора с лопастями, расположенного в камере измельчения, имеющей загрузочное и выгрузное окна [3].

Недостатком данного изобретения является возможное забивание зерна в камере, из-за вертикального расположения решета, что приводит к понижению эффективности дробления.

Задачей изобретения является повышение эффективности дробления.

Технический результат достигается тем, что в измельчителе зерна, содержащем раму, электродвигатель, камеру измельчения, выполненную в виде корпуса, состоящего из цилиндрического горизонтально расположенного барабана с загрузочным и выгрузным окнами, имеет внутри установленный цилиндрический ротор с отверстиями и стенку с закрепленными на ней неподвижными выталкивателями.

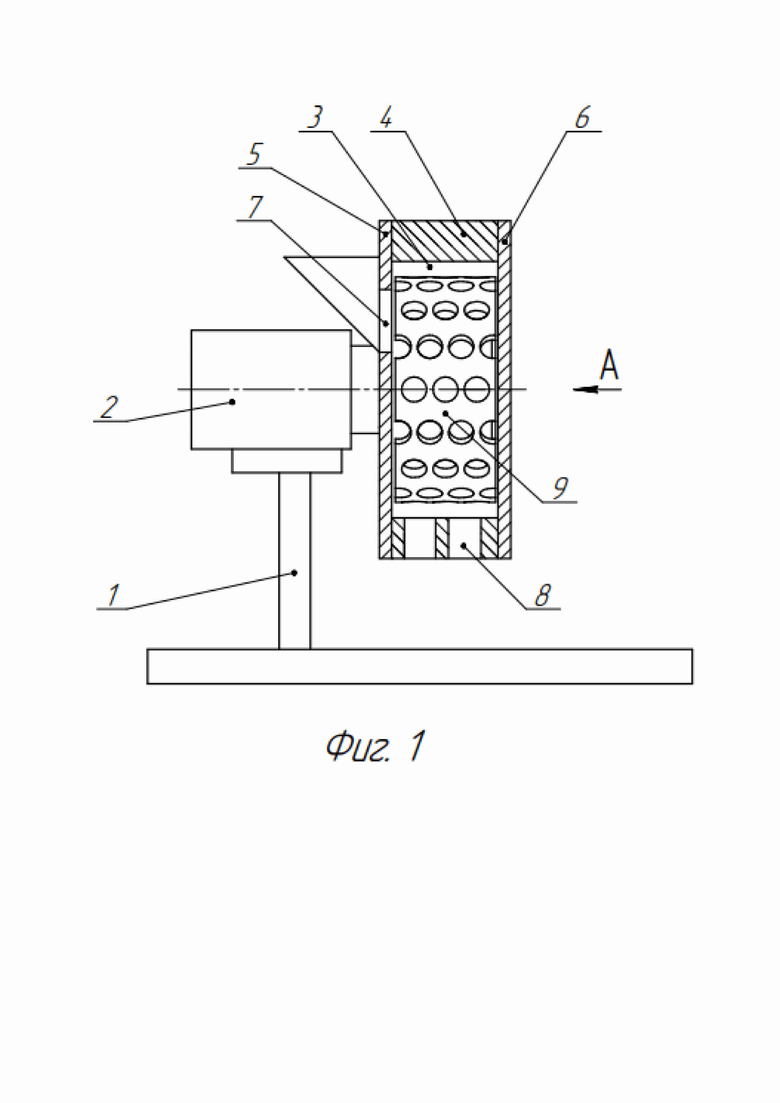

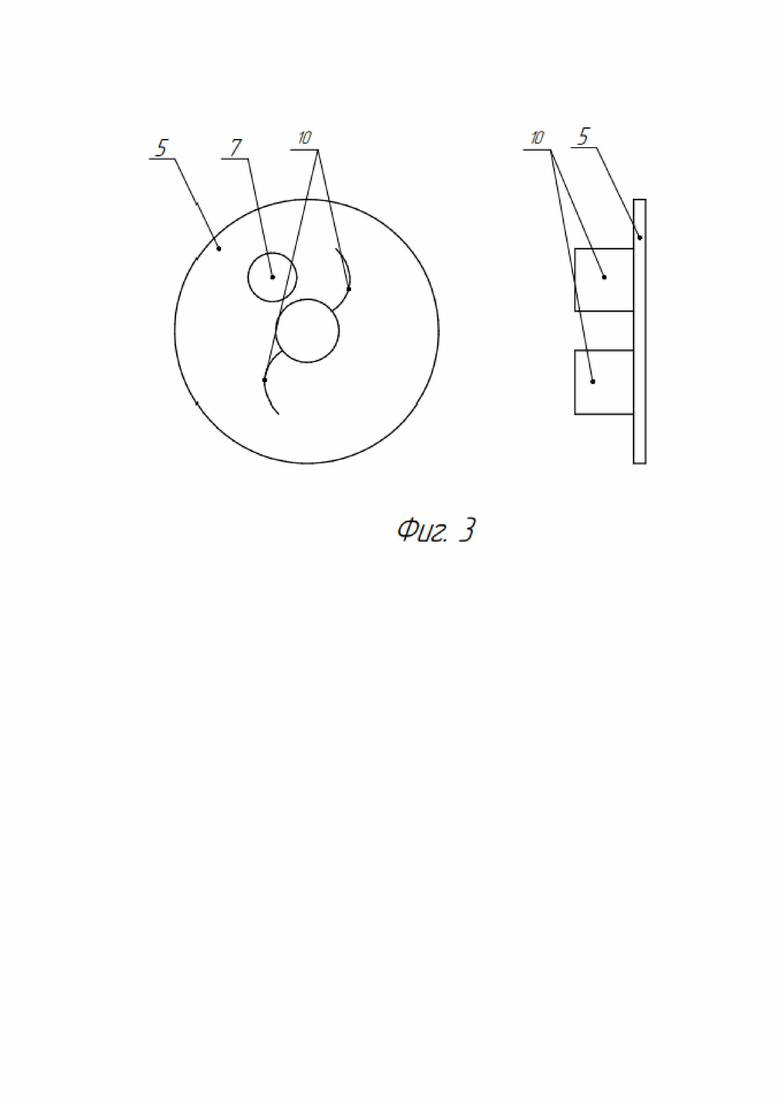

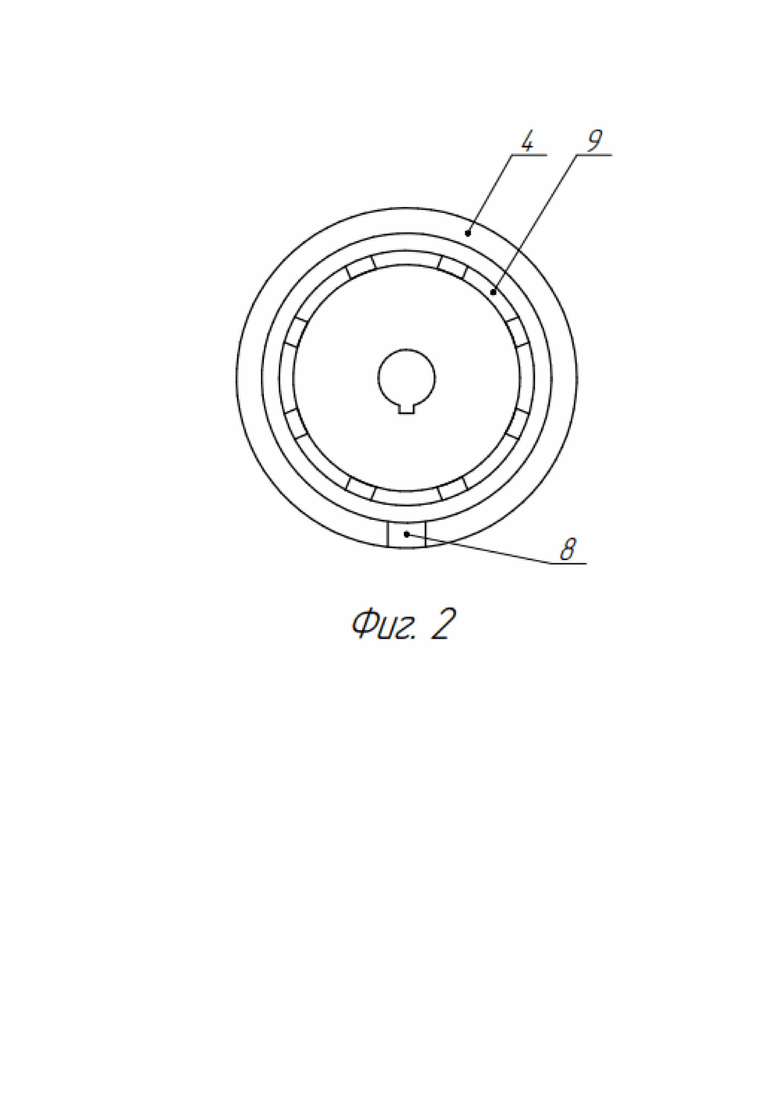

На фигуре 1 показан общий вид измельчителя зерна. На фигуре 2 показан вид справа. На фигуре 3 показано расположение выталкивателей на стенке.

Измельчитель зерна состоит из рамы 1, электродвигателя 2, камеры измельчения выполненной в виде корпуса 3, состоящего из цилиндрического горизонтально расположенного барабана 4 и двух стенок 5 и 6. Камера измельчения 3 имеет загрузочное 7 и выгрузное 8 окна. Внутри камеры измельчения 3 расположен цилиндрический ротор 9 с отверстиями. На стенке 5 установлены неподвижные выталкивающие пластины.

Измельчитель зерна работает следующим образом.

После включения электродвигателя 2 зерновой материал через загрузочное окно 7 поступает в камеру измельчения 3 и попадают под воздействие цилиндрического ротора с отверстиями 9 и неподвижных выталкивающих пластин 10 где происходит измельчение зерна. Измельченные зерна через отверстия ротора 9 поступают в выгрузное окно 8. А также недоизмельченные зерна доизмельчаются в зазоре между барабаном 4 и ротором 9.

Преимуществом предлагаемого изобретения по сравнению с прототипом является. повышение эффективности измельчения, обеспечение простоты конструкции.

Список использованной литературы:

1. Патент RU 189365 U1, МПК В02С 13/00. Центробежный измельчитель фуражного зерна / Абалихин А.М., Крупин А.В., Жукова Т.А., Долгова Е.А. / заявл. 14.05.2018, опубл. 21.05.2019 Бюл. № 15.

2. Патент RU 2658704 C1, МПК В02С 13/00. Дробилка зерна с увеличенной сепарирующей поверхностью / Булатов С.Ю., Миронов К.Е., Нечаев В.Н., Савиных П.А. / заявл. 25.04.2017, опубл. 22.06.2018 Бюл. № 18.

3. Патент RU 2558248 C1, МПК В02С 9/02. Зерновая дробилка / Савиных П.А., Саитов В.Е., Турубанов Н.В., Булатов С.Ю., Романюк В., Миронов К.Е., Нечаев В.Н. / заявл. 13.03.2014, опубл. 27.07.2015 Бюл № 21.

Изобретение относится к сельскохозяйственному производству. Предложен измельчитель зерна, содержащий раму, электродвигатель, камеру измельчения, выполненную в виде корпуса, состоящего из цилиндрического горизонтально расположенного барабана и двух стенок. Внутри камеры измельчения установлен цилиндрический ротор с отверстиями, а на стенке закреплены неподвижные выталкиватели. Изобретение направлено на обеспечение эффективности дробления зерна. 3 ил.

Измельчитель зерна, содержащий раму, электродвигатель, камеру измельчения, выполненную в виде корпуса, состоящего из цилиндрического горизонтально расположенного барабана и двух стенок, отличающийся тем, что внутри камеры измельчения установлен цилиндрический ротор с отверстиями, а на стенке закреплены неподвижные выталкиватели.
