ПРЕСС ДЛЯ ПРОИЗВОДСТВА ТАМПОНОВ И ФИГУРНЫЙ ТАМПОН Российский патент 2025 года по МПК A61F13/20

Описание патента на изобретение RU2833574C1

Область применения изобретения

Настоящее изобретение относится к внутривагинальному тампону, такому как абсорбирующий менструальный тампон, для женской гигиены. В частности, изобретение относится к прессу для производства такого тампона, содержащему проникающие пуансоны с фигурными прессовальными поверхностями; изготовленным с помощью него тампонам; и безаппликаторному тампону, имеющему фигурный профиль, обеспечивающий переменное поперечное сечение.

Предпосылки создания изобретения

Внутривагинальные тампоны использовались в течение десятилетий. На рынке представлены два типа тампонов: безаппликаторные тампоны и тампоны, требующие аппликатора. Как правило, безаппликаторные тампоны сформованы путем радиального сжатия заготовки с помощью набора захватов, тогда как аппликаторные тампоны формуют путем формования заготовки. Оба типа тампонов имеют, в целом, цилиндрическую форму, и оба типа обладают преимуществами и недостатками.

Безаппликаторный тампон можно вводить вручную без аппликатора. Он имеет гладкую поверхность; однако стержень сжатия, создаваемый прессовальным захватом внутри тампона-поглотителя для получения жесткости, необходимой для безаппликаторного введения, может быть неудобен для некоторых потребителей. Аппликаторный тампон может не иметь такого недостатка, связанного с жесткостью, однако он требует применения аппликатора и создает дополнительные отходы.

Важно также учитывать, что тампон может изменить свое положение после установки в зависимости от активности пользователя, например при движении, выполнении спортивных упражнений или даже при кашле. Это может вызывать дискомфорт и даже приводить к протеканию при отсутствии адаптации к новому положению тампона.

Для потребителя существенны два важных преимущества: избегание протекания и комфорт при ношении.

Для удовлетворения этих требований были предложены фигурные тампоны. Заявлено, что уже существующие такие изделия более точно соответствуют анатомии пользователя и, таким образом, обеспечивают лучшую защиту от огибающего протекания, уменьшают дискомфорт и, в целом, надежнее остаются внутри влагалища на своем месте.

В ЕР 1267782 В1 компании Procter & Gamble раскрывается цилиндрический тампон, который при воздействии влажной среды радиально расширяется в виде фигуры овального поперечного сечения. Тампон прокатывают в заготовку овального поперечного сечения, которая сжимается прессовальным захватом в цилиндрический тампон.

В US 20140265026 A1 компании Eveready Battery раскрывается тампон с продольными спиралевидными канавками и прессовальный захват для формования указанного тампона.

В US 8574210 B2 компании Ontex Hiedeneartel Deutschland раскрывается тампон с продольными канавками и прессовальный захват для его формования.

В ЕР 1759678 А1 компании Ontex Hiedeneartel Deutschland раскрывается тампон с продольными канавками и прессовальный захват для формования грибовидного тампона.

В ЕР 2900467 А1 компании Kimberly-Clark Worldwide раскрывается прессовальный захват для формования тампона. Прессовальный захват выполнен с возможностью уменьшения площади поверхности сжатия, находящейся в контакте с тампоном, когда пресс перемещается во внутреннее положение.

В US 9622919 B2 компании Johnson & Johnson GmbH раскрывается способ формования фигурного тампона с процессом радиального формования, начиная с промежуточной заготовки. Полуфабрикат тампона-поглотителя вталкивается в форму для получения его конечной формы посредством расширения. Описаны несколько альтернативных форм. Сжатый тампон-поглотитель может содержать канавки, но в US 9622919 B2 не говорится о влиянии контролируемого расширения на канавки.

В ЕР 2712594 В1 ЕР, ЕР 2712595 В1 и ЕР 2712596 В1 компании Johnson & Johnson GmbH раскрываются тампоны с глубокими пересекающимися канавками; указанные канавки непрерывны в ЕР 2712595 В1, разделены в ЕР 2712596 В1 или могут составлять 150% длины поглотителя в ЕР 2712594 В1. В ЕР 2712594 В1 дополнительно описан вариант осуществления со стадиями после обработки, на которых канавки формуются с помощью доводочной формы или вальцующих роликов. Раскрытые тампоны являются цилиндрическими и имеют круглое поперечное сечение. Раскрыт также пресс для производства тампонов с наборами смежных зажимов, проходящих, во время изготовления, через одно и то же прессовальное пространство. Прессовальные зажимы содержат два набора проникающих пуансонов, причем каждый набор имеет проникающую поверхность, соответствующую форме сегмента канавки.

В ЕР 1680062 А1, ЕР 1686941 А1, ЕР 1485053 В1, ЕР 1485054 В1 и ЕР 1485055 В1 компании Procter & Gamble раскрываются тампоны со змеевидной внешней поверхностью. Тампон имеет концевую область для введения, концевую область для извлечения и центральную область. Концевая область для введения имеет определенную плотность концевых волокон для обеспечения введения. Концевая область для извлечения имеет определенную плотность волокон концевой области для обеспечения извлечения. Центральная область имеет определенную плотность волокон центральной области. Плотность волокон концевой области для введения больше, чем плотность волокон центральной области. Описанные фигурные тампоны имеют области с различающейся средней плотностью волокон. Узоры канавок не обсуждаются, и тампоны с некруглым поперечным сечением не раскрыты.

В US 8684987 B2 компании Procter & Gamble раскрывается самоориентирующийся тампон, имеющий некруглое поперечное сечение. Тампон включает в себя самоудерживающийся расширяющийся под действием текучей среды спрессованный абсорбирующий поглотитель из одного или более абсорбирующих материалов. Тампон имеет определенную ширину, толщину и длину. Ширина может быть больше толщины, и характерное соотношение ширины к толщине может составлять от более около 1,4:1 до менее около 2,0:1. Не раскрыт ни узор канавок, ни искривленный профиль наружной поверхности вдоль продольной длины.

В US 20040199137 A1 автором Peter J. В. Lamb раскрывается тампон, который включает в себя удлиненное абсорбирующее тело, которое является некруглым по очертаниям вида с конца. В US 20040199137 A1 дополнительно раскрывается тампон, который имеет угловую ориентацию относительно его продольной оси. Не раскрыт ни узор канавок, ни искривленный профиль наружной поверхности вдоль продольной длины.

В US 8474114 B2 компании Ruggli Projects описан способ стадии формования, завершающей процесс получения тампона, который производится из абсорбирующего материала. По меньшей мере одна канавка выдавливается на периферической поверхности путем радиального сжатия по меньшей мере одной области тампона, проходящей вдоль периферической поверхности тампона, причем плоскость канавки по существу проходит перпендикулярно продольной длине тампона. Периметр поперечного сечения и профиль наружной поверхности не обсуждаются. Узоры продольных канавок не раскрыты.

В US 5370633 А автора Joise J. Villalta описан анатомически фигурный тампон. Основное тело имеет пару боковых ребер, соединенных с промежуточной стенкой, образующей внешнюю конфигурацию, напоминающую заглавную букву Н. Один конец тампона включает в себя открывающуюся наружу полость, чтобы надлежащим образом стыковаться с шейкой матки, ограничивающей перемещение тампона. Его поперечное сечение остается одинаковым, как и длина тампона-поглотителя. Описаны конкретные поперечные сечения и профили наружной поверхности. Узоры канавок не упоминаются.

Хотя некоторые из приведенных выше примеров описаны для целей получения тампонов с различными профилями или конфигурациями канавок, эти тампоны имеют традиционные цилиндрические формы.

Кроме того, приведенные выше примеры не предоставляют указания касательно конфигурации пресса, необходимой для достижения тампона сложной продольной или радиальной формы.

Несмотря на все фигурные тампоны, предложенные на предшествующем уровне техники, все еще существует потребность в решении основных неудобств для потребителей: достижения комфорта при ношении и предотвращение протеканий.

Изложение сущности изобретения

Настоящее изобретение предлагается для преодоления этих неудобств путем предоставления фигурных тампонов, адаптированных к женской анатомии и демонстрирующих хорошие свойства поглощения текучей среды.

Было обнаружено, что фигурный тампон с фигурным продольным профилем и эллиптическим поперечным сечением на по меньшей мере части его длины может обеспечивать лучшее соответствие анатомии пользователя и, таким образом, увеличивает комфорт пользователя без нарушения свойств поглощения текучей среды.

В одном аспекте настоящее изобретение раскрывает пресс для формования заготовки абсорбирующего тампона в фигурный тампон-поглотитель. Указанный пресс содержит центральную полость, размещенную и выполненную с возможностью приема заготовки абсорбирующего тампона, имеющей передний участок и задний участок. Основная продольная ось пресса проходит в середине центральной полости, а множество проникающих пуансонов размещены радиально вокруг основной продольной оси. Каждый проникающий пуансон имеет прессовальную поверхность по меньшей мере на фрагменте своей стороны, обращенной к центральной полости. Пресс содержит по меньшей мере один кулачок для приведения в действие множества проникающих пуансонов. Кроме того, множество проникающих пуансонов содержит по меньшей мере один проникающий пуансон, имеющий прессовальную поверхность с первым фигурным продольным профилем, и по меньшей мере один проникающий пуансон, имеющий прессовальную поверхность со вторым фигурным продольным профилем.

В другом аспекте настоящее изобретение относится к способу формования тампона, включающему стадии введения заготовки тампона в пресс в соответствии с настоящим раскрытием, приведения в действие первой группы проникающих пуансонов, приведения в действие второй группы проникающих пуансонов, частичного расцепления первой группы проникающих пуансонов в положение переноса, что позволяет переднему участку спрессованного тампона-поглотителя проходить через указанную частично расцепленную группу проникающих пуансонов, частичного расцепления второй группы проникающих пуансонов и выталкивания спрессованного тампона-поглотителя из пресса в устройство-переносчик.

В еще одном аспекте настоящее изобретение относится к фигурным тампонам, полученным с помощью пресса в соответствии с настоящим описанием.

Соответственно, настоящее изобретение относится к фигурному тампону с узором канавок и комбинацией внешних форм, изменяющихся радиально и продольно.

В первом аспекте фигурный тампон в соответствии с настоящим изобретением имеет продольную ось, участок для введения с кончиком для введения, участок для извлечения с концом для извлечения, причем участки для введения и извлечения сливаются посредством центрального участка, и каждый участок содержит множество канавок и характеризуется тем, что

• контур указанного участка для введения в плоскости осевого поперечного сечения представляет собой эллипс, причем эллипс имеет большую ось и малую ось, при этом большая ось не равна малой оси; и максимальное осевое поперечное сечение,

• контур указанного участка для введения изогнут по меньшей мере в одной плоскости продольного сечения,

• канавки на указанном участке для введения проходят от центрального участка к кончику для введения и сливаются в куполообразном кончике для введения.

Во втором аспекте форма тампона в соответствии с настоящим изобретением обеспечивает направленное введение для облегчения правильного и комфортного расположения тампона.

В третьем аспекте тампон в соответствии с настоящим изобретением содержит сильнее расширяющийся участок на участке для введения тампона-поглотителя, и, таким образом, большая часть абсорбции происходит в области, в которой влагалище является менее чувствительным, увеличивая комфорт для потребителя.

В четвертом аспекте тампон в соответствии с настоящим изобретением является гибким и обеспечивает повышенный комфорт при ношении, несмотря на его структурную прочность, которая должна быть стабильной при безаппликаторном введении.

Другие аспекты и признаки настоящего изобретения станут очевидны обычным специалистам в данной области после прочтения следующего описания конкретных вариантов осуществления изобретения в сочетании с сопроводительными графическими материалами.

Краткое описание графических материалов

На Фиг. 1 представлен вид сбоку трех вариантов осуществления проникающих пуансонов. Для каждого варианта осуществления показана пара пуансонов. Каждый вариант осуществления имеет отличающийся фигурный профиль.

На Фиг. 2 представлен радиальный вид пресса, содержащего восемь проникающих пуансонов. Под радиальным видом понимается представление согласно плоскости, перпендикулярной основной продольной оси.

На Фиг. 3 представлен вид в перспективе пресса, содержащего восемь проникающих пуансонов и спрессованный тампон. Проникающие пуансоны находятся в разведенной конфигурации. Для упрощения канавки исключены из изображения тампона.

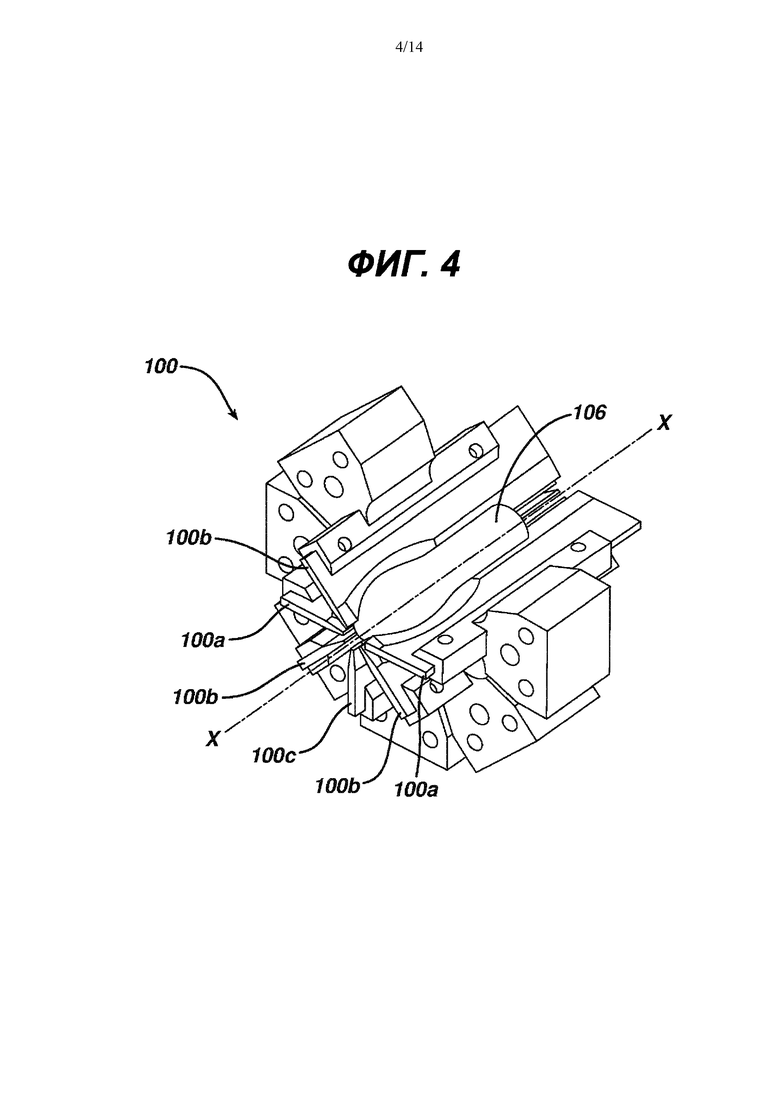

На Фиг. 4 представлен вид в перспективе, соответствующий Фиг. 3, на котором проникающие пуансоны находятся в сведенной конфигурации. Для упрощения два проникающих пуансона исключены из изображения, так чтобы был виден тампон.

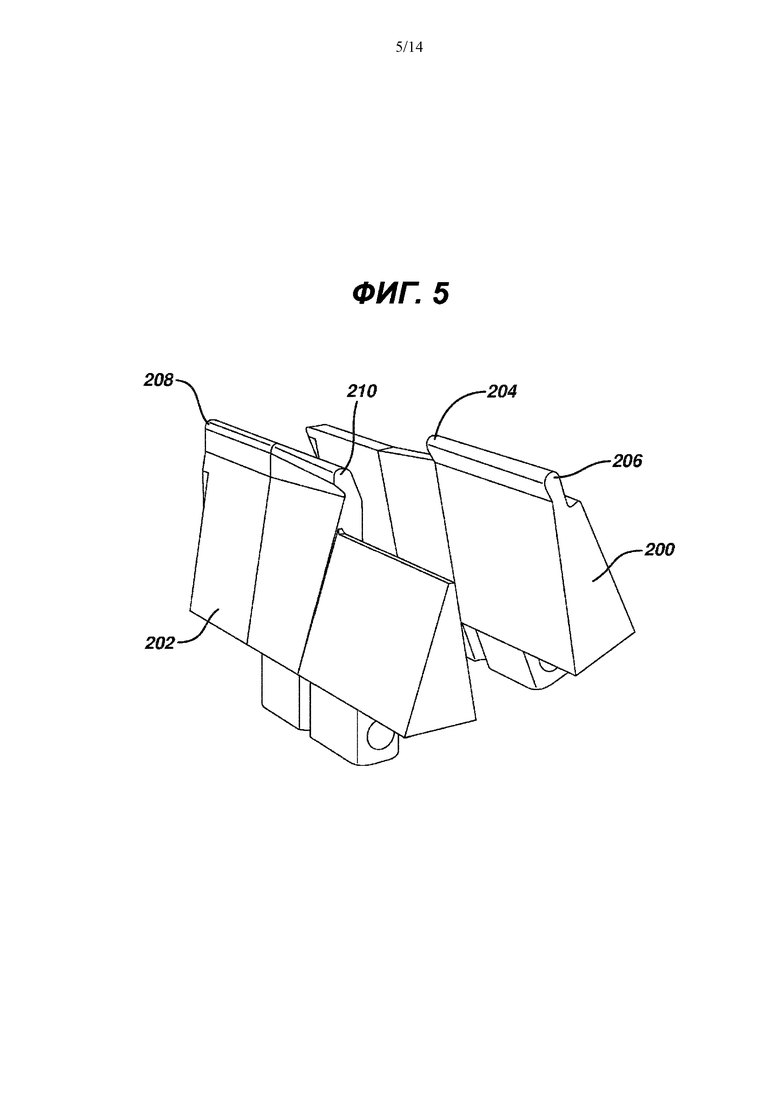

На Фиг. 5 представлен вид в перспективе отделенного составного проникающего пуансона. Передняя часть расположена на правой стороне изображения, а задняя часть расположена на левой стороне изображения. Прессовальные поверхности направлены вверх.

На Фиг. 6А представлен вид в перспективе восьми составных проникающих пуансонов, размещенных радиально, в разведенной конфигурации.

На Фиг. 6В представлен вид в перспективе, соответствующий Фиг. 6А, показывающий только передние части составных проникающих пуансонов.

На Фиг. 6С представлен вид в перспективе, соответствующий Фиг. 6А, демонстрирующий только задние части составных проникающих пуансонов.

На Фиг. 7А представлен вид в перспективе восьми составных проникающих пуансонов, размещенных радиально, в сведенной конфигурации.

На Фиг. 7В представлен вид в перспективе, соответствующий Фиг. 7А, показывающий только передние части составных проникающих пуансонов.

На Фиг. 7С представлен вид в перспективе, соответствующий Фиг. 7А, показывающий только задние части составных проникающих пуансонов.

На Фиг. 8 представлен вид в перспективе составного проникающего пуансона, взаимодействующего с тампоном. Как передняя часть, так и задняя часть составного проникающего пуансона находятся в сведенной конфигурации, создавая по существу непрерывную канавку, составленную из двух сегментов.

На Фиг. 9 представлен вид в перспективе двух задних частей составного проникающего пуансона, взаимодействующего с тампоном.

На Фиг. 10 представлен вид в перспективе передних частей двух смежных составных проникающих пуансонов и задней части одного составного проникающего пуансона, расположенных с образованием раздвоенной канавки на наружной поверхности абсорбирующего тампона-поглотителя. Задняя часть составного проникающего пуансона представлена на фигуре в выступающем вверх виде и окрашена в серый цвет.

На Фиг. 11 представлено изображение серии из 6 тампонов в соответствии с одним вариантом осуществления настоящего изобретения. Тампоны идентифицированы буквой от А до G слева направо изображения.

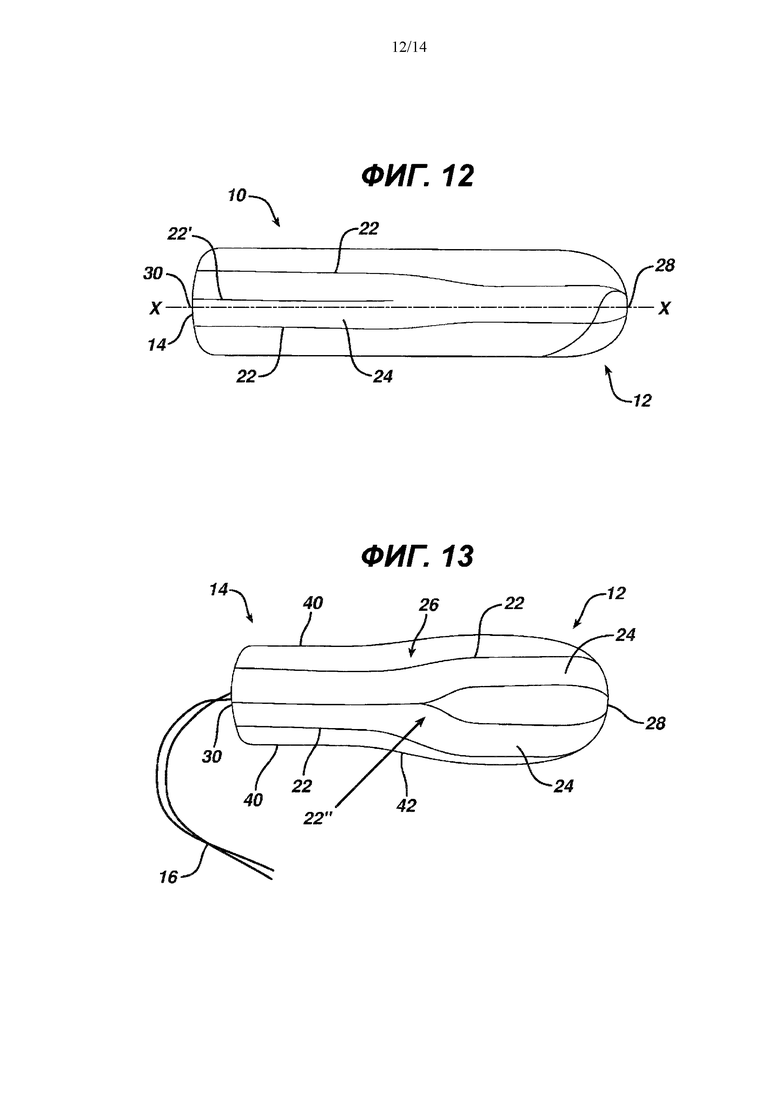

На Фиг. 12 представлен вид сбоку упакованного тампона.

На Фиг. 13 представлен вид спереди тампона в распакованной конфигурации без выступающей из него нити для извлечения.

На Фиг. 14 представлено изображение, представляющее вид в осевом поперечном сечении участка для введения тампона в соответствии с настоящим изобретением.

На Фиг. 15 представлено изображение, представляющее вид в осевом поперечном сечении участка для извлечения тампона в соответствии с настоящим изобретением.

На Фиг. 16 представлено изображение, представляющее наложение видов в осевом поперечном сечении участка для введения и участка для извлечения тампона в соответствии с настоящим изобретением.

На Фиг. 17 представлено изображение, представляющее вид в перспективе тампона, соответствующего настоящему изобретению. Его кончик для введения указывает назад и вниз; и его конец для извлечения выступает вперед. Представлена также его нить для извлечения, выступающая из конца для извлечения.

Подробное описание предпочтительных вариантов осуществления

Используемые в данном описании и формуле изобретения:

Термин «фигурный продольный профиль» и его варианты относятся к конфигурации края объекта, рассматриваемого вдоль продольной оси пресса;

Под термином «фигурный» подразумевается, что край объекта не является прямым по всей своей длине; он может быть изогнутым, возможно несколько раз. Другими словами, фигурный профиль может содержать вогнутые или выпуклые кривые, отдельно или в последовательности с одной или более кривыми. Он также может содержать один или более прямых участков в сочетании с одним или более изогнутыми участками;

Термин «заготовка тампона» и его варианты относятся к неспрессованному материалу тампона;

Термин «поглотитель» и его варианты относятся к прокладке или сжатой стопке из абсорбирующего материала, такого как волокна, выполненного с возможностью впитывания биологических текучих сред. «Тампон-поглотитель» или «абсорбирующий тампон-поглотитель» относится к спрессованному абсорбирующему материалу после сжатия заготовки тампона в прессе;

Термин «канавка» и его варианты относятся к углублению на поверхности тампона-поглотителя. Для пояснения, канавки могут представлять собой «проникающие канавки», проходящие по меньшей мере на 0,7 мм (или 10% радиуса, в зависимости от того, что больше) в тампон-поглотитель, или они могут представлять собой «неглубокие канавки», в первую очередь поверхностные углубления без значительного проникновения (не более 0,7 мм, не более 10% радиуса) в теле тампона. Области между канавками могут принимать форму ребер;

Термин «смежный» и его варианты относятся к элементам, которые расположены бок о бок, но не касаются друг друга. Предпочтительно иметь оконечности, которые не касаются друг друга, поскольку это приведет к трению и нагреву, и это может оказывать негативное воздействие на надлежащее функционирование пресса при большой скорости работы;

Термин «оконечности» и их варианты относятся к концу прессовальных поверхностей, соответствующему их узкому продольному размеру;

Термин «раздвоенный» и его варианты относятся к линии, которая разделяется на две части или ветви, например в форме «Y»,

Термин «радиальная плоскость» и его варианты относятся к плоскости, перпендикулярной основной продольной оси пресса;

Термины «частичное расцепление» группы проникающих пуансонов означают, что указанные пуансоны остаются зацепленными с передним участком спрессованного тампона-поглотителя, но могут отводиться в степени, достаточной для обеспечения выталкивающему устройству, например выталкивающему стержню, возможности выталкивать спрессованный тампон-поглотитель за пределы пресса без соприкосновения указанного выталкивающего устройства с проникающими пуансонами;

Продольная ось Х-Х фигурного тампона определяется как ось, проходящая черз кончик для введения и центр конца для извлечения;

Осевое поперечное сечение определяется как плоскость, перпендикулярная указанной продольной оси Х-Х, показанная на Фиг. 14-16;

Продольное сечение определяется как плоскость, включающая в себя продольную ось;

Эллипс может быть образован в математическом смысле в виде замкнутого конусного сечения, в виде такой фигуры как сплющенный круг, и образованного наклонной плоскостью, которая не разрезает основание конуса. Эллиптический контур может быть таким, как показано на Фиг. 14;

Термин «максимальное осевое поперечное сечение» участка для введения определяется как осевое поперечное сечение, для которого периметр участка для введения достигает своего максимального значения;

Термин «минимальный диаметр» представляет собой расстояние между двумя точками, соответствующими пересечениям малой оси эллипса с контуром эллипса;

Термин «максимальный диаметр» представляет собой расстояние между двумя точками, соответствующими пересечениям большой оси эллипса с контуром эллипса; и под термином «большая сторона» подразумевается сторона, параллельная большой оси эллиптического поперечного сечения участка для введения, как определено выше.

В одном варианте осуществления пресс для формования заготовки абсорбирующего тампона в фигурный тампон-поглотитель имеет центральную полость, основную продольную ось пресса, проходящую в середине центральной полости; множество проникающих пуансонов, размещенных радиально вокруг указанной основной продольной оси; и по меньшей мере один кулачок для приведения в действие множества проникающих пуансонов. Центральная полость размещена и выполнена с возможностью приема заготовки абсорбирующего тампона, имеющей передний участок и задний участок. Каждый проникающий пуансон имеет прессовальную поверхность по меньшей мере на фрагменте своей стороны, обращенной к центральной полости. По меньшей мере один проникающий пуансон имеет прессовальную поверхность с первым фигурным продольным профилем, и по меньшей мере один проникающий пуансон имеет прессовальную поверхность со вторым фигурным продольным профилем. Передний участок соответствует кончику для введения тампона-поглотителя, а задний участок соответствует концу для извлечения тампона-поглотителя. Первый фигурный продольный профиль и второй фигурный продольный профиль могут отличаться.

Наличие фигурных продольных профилей на проникающем пуансоне прессовальных поверхностей позволяет получать тампон-поглотитель с фигурным профилем. При использовании нескольких различных продольных профилей представляется возможным создавать тампоны-поглотители со сложными продольными профилями и потенциально некруглым поперечным сечением по меньшей мере на участке тампона-поглотителя. Считается, что эти фигурные тампоны обеспечивают повышенный комфорт для пользователя благодаря форме, более адаптированной к конфигурации влагалища по сравнению с прямыми цилиндрическими тампонами.

На Фиг. 1 проиллюстрированы три пары проникающих пуансонов 100а, 100b, 100с вместе с их прессовальными поверхностями 102а, 102b, 102с, имеющими три различных варианта осуществления фигурных профилей указанных пар прессовальных поверхностей.

Множество проникающих пуансонов могут быть размещены вокруг основной продольной оси Х-Х в противостоящих наборах проникающих пуансонов. В такой конфигурации по меньшей мере один противостоящий набор проникающих пуансонов может быть размещен так, чтобы обеспечить расположение противостоящих прессовальных поверхностей на 180° в соответствии с основной продольной осью.

В конкретном варианте осуществления по меньшей мере один противостоящий набор проникающих пуансонов может быть размещен с двумя прессовальными поверхностями, противостоящими одной прессовальной поверхности; или, в качестве альтернативы, с одной прессовальной поверхностью, движущейся по направлению к зазору между двумя другими прессовальными поверхностями, и противостоящие наборы проникающих пуансонов могут содержать четное или нечетное количество проникающих пуансонов.

Рассматривая Фиг. 2 и 3, три противостоящие набора проникающих пуансонов размещены радиально вокруг центральной полости 104 пресса 100. Первый противостоящий набор двух проникающих пуансонов 100а имеет большой максимальный зазор между противостоящими прессовальными поверхностями 102а, второй противостоящий набор из четырех проникающих пуансонов 100b имеет промежуточный максимальный зазор между противостоящими прессовальными поверхностями 102b и третий противостоящий набор из двух проникающих пуансонов 100с имеет наименьший максимальный зазор между противостоящими пресс-поверхностями 102с (как показано на Фиг. 1).

Фиг. 4 соответствует Фиг. 3 с проникающими пуансонами, зацепленными в тампоне-поглотителе 106 вдоль продольной оси Х-Х. Для упрощения из Фиг. 4 исключены два проникающих пуансона.

Предпочтительно, по меньшей мере один противостоящий набор проникающих пуансонов может содержать четное количество проникающих пуансонов. В дополнительной предпочтительной конфигурации по меньшей мере один противостоящий набор проникающих пуансонов может содержать по меньшей мере четыре проникающих пуансона, расположенных вокруг основной продольной оси.

Пресс в соответствии с настоящим изобретением может иметь четное количество противостоящих наборов проникающих пуансонов. В другом варианте осуществления, как проиллюстрировано на Фиг. 1-4, пресс может иметь по меньшей мере 3 различных противостоящих набора проникающих пуансонов.

В предпочтительной конфигурации в противостоящем наборе проникающих пуансонов группы противостоящих прессовальных поверхностей могут быть идентичными. В дополнительной предпочтительной конфигурации, такой как проиллюстрированная на Фиг. 1-4, прессовальные поверхности противостоящего набора проникающих пуансонов могут иметь осевую симметрию. Другими словами, в предпочтительной конфигурации прессовальные поверхности указанного противостоящего набора проникающих пуансонов могут иметь по меньшей мере одну плоскость симметрии, предпочтительно две плоскости симметрии.

Во втором варианте осуществления изобретения пресс для формования заготовки абсорбирующего тампона включает в себя проникающие пуансоны, которые продольно разделены, создавая группу из составных проникающих пуансонов. Составные проникающие пуансоны имеют две части: переднюю часть и заднюю часть. Передние части составных проникающих пуансонов сгруппированы вместе и называются передней группой. Задние части составных проникающих пуансонов сгруппированы вместе и называются задней группой.

Передняя группа размещена и выполнена с возможностью формования конца для введения тампона.

Задняя группа размещена и выполнена с возможностью формования конца для извлечения тампона.

Применение составных проникающих пуансонов позволяет создавать сложные фигурные тампоны, поскольку проникающие пуансоны, формующие переднюю часть и заднюю часть заготовки тампона, могут быть разными и могут работать не одновременно. Это может иметь значение, поскольку центральная полость имеет ограниченное пространство и будет обеспечивать возможность работы лишь ограниченного количества прессовальных поверхностей одновременно.

Рассматривая Фиг. 5, показан вариант осуществления составного проникающего пуансона, содержащего переднюю часть 200 и заднюю часть 202. Как показано на Фиг. 6А, 6В и 6С, все передние части составных проникающих пуансонов 200a-200h будут представлять собой переднюю группу (или переднюю группу составных проникающих пуансонов), такую как показано на Фиг. 6В. Соответственно, все задние части составных проникающих пуансонов 202а-202h будут представлять собой заднюю группу (или заднюю группу составных проникающих пуансонов), такую как показано на Фиг. 6С. На Фиг. 6 раскрыт способ возможного размещения передней группы и задней группы вдоль продольной оси.

Вышеописанная конфигурация проникающих пуансонов позволяет независимо приводить в действие переднюю группу и заднюю группу. Эта конкретная конфигурация обеспечивает большую свободу работы пресса в соответствии с данным изобретением и может достигаться, например, первым кулачком, работающим с передней группой, и вторым кулачком, работающим с задней группой

В варианте осуществления все проникающие пуансоны могут представлять собой составные проникающие пуансоны.

В варианте осуществления передние части по меньшей мере двух составных проникающих пуансонов идентичны, например 200с и 200g. И снова, передние части составных проникающих пуансонов могут быть размещены на противостоящих наборах.

В варианте осуществления пресс в соответствии с настоящим изобретением может также содержать задние части по меньшей мере двух составных проникающих пуансонов, которые являются идентичными, например 202а и 202е. И снова, задние части составных проникающих пуансонов могут быть размещены на противостоящих наборах.

В варианте осуществления пресс имеет по меньшей мере два из составных проникающих пуансонов, которые имеют прессовальные поверхности задней части и передней части, которые расположены с целью образования на наружной поверхности абсорбирующего тампона-поглотителя по существу непрерывной канавки, составленной из двух сегментов; оконечности двух прессовальных поверхностей расположены смежно в точке соединения.

Рассматривая Фигуру 5, в этом варианте осуществления указаны две оконечности 204, 206 передней части 200 составных проникающих пуансонов и два оконечности 208, 210 задней части 202 составных проникающих пуансонов. Каждая прессовальная поверхность может иметь два типа оконечностей: внешние оконечности 206, 208 передней части и задней части, соответственно, и внутренние оконечности 204, 210. Оконечности, рассмотренные в настоящем варианте осуществления, образуют по существу непрерывную канавку, представляют собой две внутренние оконечности 204, 210, при этом они воздействуют на заготовку тампона и определяют точку соединения последующей канавки.

Точка соединения может быть расположена приблизительно в центральной части заготовки тампона. Под центральным участком подразумевается от 25% до 75% длины тампона-поглотителя, предпочтительно от 40% до 60% длины тампона-поглотителя; причем длина считается соответствующей продольной оси.

В конкретном варианте осуществления пресс содержит множество задних частей составных проникающих пуансонов, которые имеют прессовальные поверхности, не параллельные основной продольной оси, и предпочтительно прессовальные поверхности размещены спирально. Эта конфигурация увеличивает длину канавок, тем самым увеличивая путь любой текучей среды вдоль тампона и, таким образом, снижает риск протекания.

В альтернативном варианте осуществления все передние части составных проникающих пуансонов могут иметь прессовальные поверхности, которые параллельны основной продольной оси. Эта конфигурация может уменьшать усилия выброса, необходимые для удаления поглотителя из пресса.

В другом варианте осуществления пресс в соответствии с настоящим изобретением может иметь по меньшей мере два смежных составных проникающих пуансона, имеющие прессовальные поверхности передней части и задней части, которые не имеют точки соединения. Таким образом, по меньшей мере два составных проникающих пуансона могут иметь прессовальные поверхности передней части и задней части, которые не будут создавать по существу непрерывную канавку на наружной поверхности тампона-поглотителя.

Рассматривая Фиг. 8 и 9, задние части 202' двух составных проникающих пуансонов, противостоящие друг другу вдоль продольной оси Х-Х, входят в зацепление в тампоне-поглотителе 206. Канавка 302, созданная задними частями 202' двух составных проникающих пуансонов, расположена на задней части 214а тампона 212 и не имеет целостности с любыми канавками, расположенными на передней части тампона. Она просто заканчивается в центральной части 216 тампона 212.

Рассматривая Фиг. 10, прессовальные поверхности 102 передних частей 200' по меньшей мере двух составных проникающих пуансонов (также показаны на Фиг. 8 и 9) и прессовальная поверхность задней части 202' одного составного проникающего пуансона (также показана на Фиг. 8 и 9) могут располагаться с образованием на наружной поверхности абсорбирующего тампона-поглотителя раздвоенной канавки (показана на Фиг. 8 и 9), составленной из трех сегментов: сегмента 304 канавки задней части и двух сегментов 306 канавки передней части; внутренние оконечности трех прессовальных поверхностей расположены смежно в точке 308 соединения канавки и в местоположении, определенном в точке 218 поперечного сечения. Более подробно, три проникающие пуансона: задняя часть 202' одного проникающего пуансона и передние части 200' двух проникающих пуансонов показаны в сведенном положении. Прессовальная поверхность 102, проходящая между оконечностями 204, 206 задней части 202' составного проникающего пуансона, размещена и выполнена с возможностью формования участка 304 конца для извлечения из раздвоенной канавки (см. Фиг. 8) и прессовальные поверхности 102, проходящие между двумя оконечностями 208, 210 передних частей 200' двух связанных составных проникающих пуансонов, размещены и выполнены с возможностью формования участка 306 конца для введения (см. Фиг. 8) раздвоенной канавки.

Пресс в соответствии с настоящим изобретением может содержать по меньшей мере 2 набора составных проникающих пуансонов, расположенных с возможностью создания их прессовальными поверхностями по меньшей мере двух раздвоенных канавок на наружной поверхности абсорбирующего тампона-поглотителя.

В еще одном варианте осуществления настоящего изобретения пресс может содержать по меньшей мере два, предпочтительно четыре, предпочтительно шесть и наиболее предпочтительно восемь передних частей составных проникающих пуансонов, имеющих прессовальные поверхности с фигурным продольным профилем.

Кроме того, пресс в соответствии с настоящим изобретением может содержать передние части составных проникающих пуансонов, содержащие прессовальные поверхности с по меньшей мере двумя различными фигурными продольными профилями.

Более конкретно, фигурный продольный профиль прессовальных поверхностей может быть изогнут, создавая вогнутый профиль на прессовальных поверхностях.

В предпочтительном варианте осуществления настоящее изобретение относится к прессу, в котором соединительные точки двух прессовальных поверхностей составных проникающих пуансонов расположены для образования по существу непрерывной канавки, составленной из двух сегментов, и трех прессовальных поверхностей составных проникающих пуансонов, расположенных для образования раздвоенной канавки, составленной из трех сегментов, не все из которых включены в одну радиальную плоскость.

Альтернативно, настоящее изобретение может относиться к прессу, в котором точки соединения двух прессовальных поверхностей составных проникающих пуансонов расположены для образования по существу непрерывной канавки, составленной из двух сегментов, и трех прессовальных поверхностей составных проникающих пуансонов, расположенных для образования раздвоенной канавки, составленной из трех сегментов, все из которых включены в одну радиальную плоскость.

Положение точек соединения различных канавок, которые могут находиться на тампоне-поглотителе, могут влиять на гибкость тампона. В определенных обстоятельствах может быть полезно предоставить тампон с улучшенной гибкостью или, другими словами, тампон, который может изгибаться вдоль своей продольной оси. Считается, что такой тип тампона обеспечивает повышенный комфорт для пользователя.

Способ получения фигурного тампона-поглотителя в соответствии с настоящим изобретением может включать стадии введения заготовки тампона в пресс в соответствии с настоящим раскрытием, приведения в действие первой группы проникающих пуансонов для сжатия заготовки тампона с помощью первого набора прессовальных поверхностей, приведения в действие второй группы проникающих пуансонов для сжатия заготовки тампона с помощью второго набора прессовальных поверхностей, частичного расцепления одной из групп проникающих пуансонов с целью перемещения соответствующих прессовальных поверхностей в положение переноса, таким образом позволяя передней части спрессованного тампона-поглотителя проходить через указанную частично расцепленную группу проникающих пуансонов, частичного расцепления второй группы проникающих пуансонов и выталкивания полученного спрессованного тампона из пресса в устройство-переносчик.

Предпочтительный способ получения фигурного тампона в соответствии с настоящим изобретением может включать стадии введения заготовки тампона в пресс в соответствии с настоящим раскрытием, приведения в действие передних частей составных проникающих пуансонов для сжатия переднего участка поглотителя прессовальными поверхностями передних частей составных проникающих пуансонов, приведения в действие задних частей составных проникающих пуансонов для сжатия заднего участка поглотителя прессовальными поверхностями задних частей составных проникающих пуансонов, частичного расцепления передних частей составных проникающих пуансонов для высвобождения заднего участка поглотителя из прессовальных поверхностей задних частей составных проникающих пуансонов, выбрасывания спрессованного тампона-поглотителя из пресса в устройство-переносчик, полного расцепления передних и задних частей составных проникающих пуансонов.

Передние части составных проникающих пуансонов настоящего изобретения могут приводиться в действие не одновременно. Другими словами, не все передние части проникающих пуансонов одновременно зацеплены с заготовкой тампона. Пространство в центральной полости ограничено, и может возникать вероятность того, что в некоторой конфигурации все проникающие пуансоны одновременно не могут быть полностью зацеплены с тампоном; в этом случае необходимо, чтобы некоторые проникающие пуансоны расцеплялись, по меньшей мере частично, для обеспечения возможности другим проникающим пуансонам сжимать заготовку тампона. Такая же конфигурация может возникать для задних частей проникающих пуансонов, а именно: задние части составных проникающих пуансонов могут приводиться в действие не одновременно.

В еще одном варианте осуществления настоящее изобретение может относиться к фигурному менструальному тампону, полученному с помощью пресса, как описано в настоящем раскрытии.

Как показано на Фиг. 11, фигурный тампон 10 представляет собой удлиненный спрессованный волокнистый поглотитель, проходящий от закругленного участка 12 для введения к участку 14 для извлечения, содержащему нить 16 для извлечения, выступающую из него. Тампоны могут быть заключены в первичную упаковку 18, содержащую линию ослабления или линию 20 разрыва для обеспечения возможности открывания оболочки 20 для извлечения закрытого тампона 10. Ряд видов тампона иллюстрирует вращение примера тампона на приблизительно 180° и иллюстрирует формование и изменение размеров поперечного сечения по периферии тампона. Тампоны А, В, С, Е, F и G демонстрируют больший размер стороны участка для введения. Тампон D демонстрирует меньший размер стороны участка для введения. Тампоны А, В и F упакованы в первичную упаковку 18. Линия 20 разрыва для открывания упаковки обозначена черной криволинейной линией. Тампоны С, D, Е и G не упакованы. Нить 16 для извлечения у каждого тампона, соответственно, лежит ниже участка 14 для извлечения каждого неупакованного тампона 10.

На Фиг. 12 представлен вид сбоку упакованного тампона 10. Он показывает боковой профиль участка 12 для введения. На Фиг. 13 показан вид спереди тампона 10, показывающий больший профиль участка 12 для введения. У тампона 10 Фиг. 12 и 13 имеется множество продольно проходящих канавок 22 с ребрами 24, расположенных между ними. На Фиг. 12 иллюстрируется усеченная канавка 22', а на Фиг. 13 иллюстрируется раздвоенная канавка 22''. Комбинация раздвоенной канавки 22'' и усеченной канавки 22' обеспечивается сжатием, как описано выше, для получения уникального эллиптического поперечного сечения участка 12 для введения настоящего тампона 10.

Внешняя форма эллипса, показанная на Фиг. 14, представляет собой периметр участка 12 для введения тампона. Восемь линий, перпендикулярных овальному периметру, представляют собой положения канавок 22 на участке 12 для введения.

Круг, показанный на Фиг. 15, представляет собой периметр участка 14 для извлечения тампона. Восемь линий, перпендикулярных круглому периметру, представляют собой положения канавок 22 на участке 14 для извлечения.

На Фиг. 6 представлено наложение Фиг. 4 и 5. Круглое поперечное сечение участка 14 для извлечения находится в центре и, проходя наружу по сторонам, представляет собой участок 12 для введения. В описании зарегистрированы продольные оси данных двух участков. Положения канавок 22 на обоих участках для введения и извлечения представлены линиями, перпендикулярными либо эллиптическим, либо круглым периметрам, и сгруппированы для отображения раздвоенных канавок 22'' и местоположения усеченной канавки 22'.

В настоящем изобретении раскрывается фигурный тампон, имеющий продольную ось, участок для введения с кончиком для введения и участок для извлечения с концом для извлечения, причем участки для введения и извлечения соединены посредством центральной части и каждый участок содержит множество канавок, причем контур указанного участка 12 для введения в плоскости осевого поперечного сечения по существу эллиптический с большой осью и малой осью, а основная ось не равна малой оси. Участок 12 для введения имеет максимальное осевое поперечное сечение, и контур участка 12 для введения изогнут в по меньшей мере одной плоскости продольного сечения. Канавки 22 на участке 12 для введения проходят от центрального участка 26 до кончика 28 для введения, и они сходятся в направлении купольного кончика 28 для введения.

Считается, что этот конкретный фигурный профиль адаптирован к анатомии влагалища и обеспечивает лучшее расположение тампона внутри полости влагалища, а также более легкое введение. Во время введения, позиционирования и, если потребитель изменяет положение, при ношении тампона, тампон автоматически вращается вдоль своей продольной оси с совмещением с конфигурацией стенки влагалища. Это обеспечивает улучшенное расположение для пользователя и может давать улучшение комфорта по сравнению с тампонами предшествующего уровня техники. Улучшенное расположение может также снижать риск протекания.

Кроме того, эта конкретная форма тампона в соответствии с настоящим изобретением может создавать сильнее расширяющийся участок для введения на верхней части тампона-поглотителя и, таким образом, большая часть абсорбции может происходить в области, в которой влагалище является менее чувствительным, увеличивая комфорт ношения для потребителя.

В другом варианте осуществления фигурного тампона в соответствии с настоящим изобретением продольные противостоящие стороны 40 контура участка 14 для извлечения, соответствующие плоскости продольного сечения, по существу параллельны.

Другими словами, в данном варианте осуществления участок для извлечения тампона может иметь контур любой формы в плоскости осевого сечения, но указанный контур остается постоянным, когда рассматриваемая плоскость осевого поперечного сечения перемещается вдоль продольной оси.

В другом варианте осуществления фигурного тампона в соответствии с настоящим изобретением контур участка для извлечения в соответствии с плоскостью осевого поперечного сечения является по существу круглым.

В этом варианте осуществления участок для извлечения тампона может иметь контур круглой формы в плоскости осевого сечения, но указанный периметр контура изменяется, когда рассматриваемая плоскость осевого поперечного сечения перемещается вдоль продольной оси. Например, участок для извлечения тампона может иметь форму песочных часов, коническую или полусферическую форму.

В предпочтительной конфигурации участок для извлечения может быть по существу цилиндрическим.

В предпочтительном варианте осуществления фигурного тампона в соответствии с настоящим изобретением центральный участок 28 содержит плечо 42, в котором осуществляется переход между участком 12 для введения и участком 14 для извлечения.

Более конкретно, плечо может быть расположено между 1/4 и 3/4 длины продольной оси тампона.

Еще точнее, плечо может быть расположено между 1/3 и 2/3 длины продольной оси тампона.

Плечо также может быть расположено между 1/3 и 1/2 длины продольной оси тампона, причем указанная 1/3 обозначает первую треть длины тампона, начиная с кончика 28 для введения.

В предпочтительном варианте осуществления плечо может быть расположено по существу в центре продольной оси тампона.

Считается, что эти конкретные пропорции между длиной участка для введения и участка для извлечения создают фигурный тампон, который будет особенно хорошо приспособлен к анатомии влагалища и будет способствовать предотвращению протекания и увеличению комфорта ношения фигурного тампона.

В предпочтительной конфигурации максимальное осевое поперечное сечение участка для введения может быть расположено вдоль продольной оси между центральным участком 26 и на удалении 10 мм от кончика 28 для введения.

Альтернативно, в другой предпочтительной конфигурации настоящего изобретения максимальное осевое поперечное сечение участка 12 введения может быть расположено вдоль продольной оси на удалении от 1 мм до 10 мм от кончика 28 для введения.

В конкретном варианте осуществления фигурного тампона в соответствии с настоящим изобретением длина малой оси максимального осевого поперечного сечения участка 12 для введения равна или меньше диаметра участка 14 для извлечения, согласно осевому поперечному сечению.

Считается, что эти пропорции среди диаметров участка 12 для введения и участка 14 для извлечения могут создавать фигурный тампон 10, который будет особенно хорошо приспособлен к анатомии влагалища, будет способствовать предотвращению протекания и может увеличивать комфорт фигурного тампона 10.

В другом конкретном варианте осуществления фигурного тампона в соответствии с настоящим изобретением минимальный диаметр максимального осевого поперечного сечения участка 12 для введения может быть по меньшей мере равным диаметру участка 14 для извлечения, согласно осевому поперечному сечению.

Более конкретно, минимальный диаметр максимального осевого поперечного сечения участка 12 для введения может быть равным диаметру участка 14 для извлечения, согласно осевому поперечному сечению.

Альтернативно, минимальный диаметр максимального осевого поперечного сечения участка 12 для введения может быть меньше диаметра участка 14 для извлечения, согласно осевому поперечному сечению.

В другой конфигурации фигурного тампона 10 в соответствии с настоящим изобретением, максимальный диаметр максимального осевого поперечного сечения участка 12 введения может превосходить диаметр участка 14 для извлечения, согласно осевому поперечному сечению.

В другом варианте осуществления настоящего изобретения соотношение между минимальным диаметром и максимальным диаметром максимального осевого поперечного сечения участка 12 для введения, согласно осевому поперечному сечению, находится в диапазонах от 1:1 до 1:4; преимущественно от 1:1,5 до 1:2,5; предпочтительно от 1:1,7 до 1:2,0.

Эти соотношения между минимальным диаметром и максимальным диаметром представляют собой один из параметров, определяющих эллиптическую форму осевого поперечного сечения участка 12 для введения. Считается, что эти соотношения диаметров хорошо приспособлены к анатомии влагалища, будут способствовать предотвращению протекания и могут увеличивать комфорт ношения фигурного тампона 10.

В варианте осуществления настоящего изобретения по меньшей мере две, предпочтительно по меньшей мере четыре из канавок 22, имеющихся на участке 12 для введения, смещены относительно канавок 22, имеющихся на участке 14 для извлечения.

В соответствии с этой конфигурацией может быть создано различие в узоре канавок участка для введения и участка для извлечения, которые будут обеспечивать разделенность, например усеченной канавки 22' и раздвоенной канавки 22'', в общем узоре канавок в положении плеча. Считается, что это вносит вклад в продольную гибкость тампона в соответствии с настоящим изобретением, тем самым увеличивая комфорт ношения для пользователя.

В конкретном варианте осуществления настоящего изобретения по меньшей мере четыре канавки, имеющиеся на участке для введения, могут содержаться в первом наборе по меньшей мере двух плоскостей продольного сечения, и по меньшей мере четыре канавки, имеющиеся на участке для извлечения, могут содержаться в пределах второго набора по меньшей мере двух плоскостей продольного сечения, причем эти по меньшей мере четыре плоскости продольного сечения могут отличаться друг от друга.

Другими словами, первый набор плоскостей продольного сечения, как определено выше, может не содержать канавку, расположенную на участке для извлечения. Второй набор плоскостей продольного сечения, как определено выше, может не содержать канавку, расположенную на участке для извлечения.

Эта конкретная конфигурация может обеспечивать разделенность в узоре канавок в положении плеча. Считается, что это вносит вклад в продольную гибкость тампона в соответствии с настоящим изобретением, тем самым увеличивая комфорт ношения для пользователя.

В другом варианте осуществления настоящего изобретения количество канавок на участке для введения составляет от трех до двенадцати, преимущественно от шести до десяти, более предпочтительно восемь.

В другом варианте осуществления настоящего изобретения количество канавок на участке для извлечения составляет от трех до двенадцати, преимущественно от шести до десяти, более предпочтительно восемь.

В конкретной конфигурации количество канавок на участке для введения может быть таким же, как и количество канавок на участке для извлечения.

В качестве альтернативы, количество канавок на участке для введения может отличаться от количества канавок на участке для извлечения.

В одном предпочтительном варианте осуществления количество канавок на участке для введения может составлять четыре, и количество канавок на участке для извлечения может составлять четыре.

В другой предпочтительной конфигурации настоящего изобретения количество канавок на участке для введения может составлять восемь, и количество канавок на участке для извлечения может составлять восемь.

Канавки 22 могут быть созданы с помощью процесса производства безаппликаторного тампона, когда поглотительный тампон спрессован пресс-зажимами, как описано выше. Это сжатие создает прочность стержня, необходимую для придания тампону-поглотителю продольной жесткости, что позволяет осуществлять безаппликаторное введение в полость влагалища. Считается, что канавки 22 также помогают направлять менструальную текучую среду и способствуют предотвращению протекания. Количество канавок 22 может быть обусловлено процессом производства и диаметром тампона 10.

Таким образом, количество канавок 22 может отражать разницу в жесткости для каждого участка тампона или различия в свойствах поглощения текучей среды каждого участка. Канавки также могут быть отличительным признаком тампона, создавая узор, распознаваемый потребителем и способствующий различению от тампона конкурента.

В одном варианте осуществления настоящего изобретения по меньшей мере две канавки 22 на участке 12 для введения сходятся друг с другом, соответственно, в одну канавку 22 на участке 14 для извлечения, проходя через плечо, расположенное на центральном участке 26 из одного радиального угла α1 в другой радиальный угол α2 (как показано на Фиг. 6) с образованием смещенной канавки.

Другими словами, может быть по меньшей мере две канавки 22, которые проходят продольно от одного конца тампона-поглотителя до другого конца, через как участок 12 для введения, плечо 42, так и участок 14 для извлечения.

В конкретной конфигурации изобретения четыре канавки 22 на участке 12 для введения могут сходиться друг с другом, соответственно, в одну канавку 22 на участке 14 для извлечения посредством плеча, расположенного на центральном участке 26.

В одном варианте осуществления настоящего изобретения по меньшей мере две пары канавок 22'' на участке для введения сходятся друг с другом соответственно в одну канавку 22'' на участке 14 для извлечения посредством плеча 42, расположенного на центральном участке 26.

Другими словами, узор канавок на фигурном тампоне может присутствовать по меньшей мере как пара раздвоенных канавок 22'', имеющих форму «Y». Две канавки на участке для введения могут сходиться с одной канавкой на участке для извлечения. Этот узор может повторяться по меньшей мере дважды для обеспечения пары или более раздвоенных канавок 22''.

Следует отметить, что слово «сходящийся» относится к направлению, а не к глубине канавки. Внешний вид поверхности сходящихся канавок фигурного тампона в соответствии с настоящим изобретением может быть непрерывным, но фактическая глубина канавок на каждой части может быть одинаковой или различной, и сходящиеся канавки будут менее глубокими в положении плеча, чем на участках введения или извлечения.

Пример раздвоенной канавки в соответствии с данным изобретением можно видеть на Фиг. 13.

В конкретной конфигурации изобретения по меньшей мере две раздвоенные канавки могут быть симметричными, по одной на каждой стороне фигурного тампона.

Кроме того, фигурный тампон может иметь две симметричные раздвоенные канавки, по одной на каждой стороне тампона.

Эта очень конкретная конструкция может обеспечивать разделенность в узоре канавок в положении плеча. Считается, что она вносит вклад в продольную гибкость тампона в соответствии с настоящим изобретением. Под продольной гибкостью подразумевается, что этот конкретный узор канавок может создавать выноску возле положения плеча. Такая гибкость тампона-поглотителя может быть преимуществом для потребителя, поскольку она будет создавать дополнительный комфорт, но также не будет препятствовать прочности продольного стержня, необходимой для безаппликаторного введения.

В другом варианте осуществления две канавки на участке для извлечения, которые соответственно сходятся с двумя парами канавок на участке для введения, расположены в плоскости, которая определяется двумя осями, продольной осью и малой осью эллипса, максимального осевого поперечного сечения участка для введения.

Другими словами, раздвоенные канавки или «Y»-образные канавки могут быть расположены на больших сторонах фигурного тампона, как видно на Фиг. 13.

В конкретном варианте осуществления настоящее изобретение имеет по меньшей мере одну усеченную канавку 22' на участке 14 для извлечения, которая не сходится с любой канавкой на участке 12 для введения.

В предпочтительной конфигурации по меньшей мере две канавки 22' на участке 14 для извлечения не сходятся с любой канавкой 22 на участке 12 для введения.

По меньшей мере две усеченные канавки 22' на участке 14 для извлечения могут быть расположены в плоскости, которая определяется двумя осями, продольной осью и большой осью эллипса, максимального осевого поперечного сечения участка для введения.

Другая возможность в соответствии с настоящим изобретением заключается в том, что ни одна из канавок на участке для введения не может быть расположена в плоскости, определяемой двумя осями, продольной осью и большой осью эллипса, максимального осевого поперечного сечения участка для введения.

В другой конфигурации ни одна из канавок на участке для введения не может быть расположена в плоскости, которая образована двумя осями, продольной осью и малой осью эллипса, максимального осевого поперечного сечения участка для введения.

В варианте осуществления настоящего изобретения канавки 22 на участке 12 для введения приблизительно равномерно распределены.

Канавки 22 на участке 14 для извлечения могут также быть приблизительно равномерно распределены.

Термин «приблизительно равномерно» следует понимать как постоянный или эквивалентный интервал между каждой парой смежных канавок с границей погрешности 0,2 мм, предпочтительно 0,1 мм.

Альтернативно, канавки 22 на участке 12 для введения могут также распределяться неравномерно.

Равномерное распределение канавок 22 может быть преимущественным для достижения однородного сжатия волокон, но в некоторых случаях может быть желательно противоположное (т.е. неравномерное распределение) для создания различных зон сжатия в одном и том же тампоне-поглотителе. Это может влиять на прочность стержня тампона и его свойства поглощения (емкость, скорость).

В конкретном варианте осуществления настоящего изобретения плотность волокон участка для введения является превосходящей или равной плотности волокон участка для извлечения.

В более точной конфигурации плотность волокон участка для введения может находиться в пределах от 80% до 120% плотности волокон участка для извлечения. Альтернативно, плотность волокон участка для введения может находиться в пределах от 120% до 200% плотности волокон участка для извлечения.

Такая однородность в плотности волокон вдоль длины фигурного тампона-поглотителя в соответствии с настоящим изобретением может быть достигнута путем модификации количества сырья в конструкции заготовки тампона перед сжатием.

Наличие однородной плотности может обеспечивать равномерность поглощения текучей среды вдоль тампона-поглотителя; но участок для введения с более высокой плотностью волокон может обеспечивать сильнее расширяющийся участок на верхней части тампона, и, таким образом, большая часть поглощения будет происходить в области, в которой влагалище является менее чувствительным, увеличивая комфорт ношения для потребителя.

Настоящее изобретение также относится к применению фигурного тампона в соответствии с любым из вариантов осуществления, раскрытых выше, для улавливания менструальных текучих сред.

Представленное выше описание и варианты осуществления предназначены для более полного и не имеющего ограничительного характера понимания изобретения, описанного в настоящем документе. Так как возможны различные изменения и варианты осуществления изобретения без отступления от его сущности и объема, суть изобретения отражена в прилагаемой ниже формуле изобретения.

Похожие патенты RU2833574C1

название год авторы номер документа
ТАМПОН 2007
  • Ван Ингелгем Вернер
  • Де Портер Анник
  • Смет Стивен
RU2406473C2
УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ МЕНСТРУАЛЬНОГО ТАМПОНА 2020
  • Брукс Ник
  • Морган Питер
  • Стембридж Джеймс
  • Уэйлз Тревор
RU2833464C1
СПОСОБ ФОРМИРОВАНИЯ ТАМПОНА ДЛЯ ЖЕНСКОЙ ГИГИЕНЫ 2015
  • Пелли Кеннет А.
RU2696392C2
ТАМПОН, ИМЕЮЩИЙ СПИРАЛЬНЫЕ КАНАВКИ 2002
  • Шеллинг Ханс-Вернер
RU2338498C2
ЗАЖИМНЫЕ ГУБКИ ДЛЯ ТАМПОНОВ 2018
  • Кимбалл, Дэвид Л.
RU2761372C2
ТАМПОН, ИМЕЮЩИЙ СПИРАЛЬНЫЕ КАНАВКИ 2002
  • Шеллинг Ханс-Вернер
RU2338497C2
ТАМПОН 2013
  • Бычков Дмитрий Анатольевич
RU2636921C2
ТАМПОН ДЛЯ ЖЕНСКОЙ ГИГИЕНЫ 2019
  • Бушхаус, Мирко
  • Лейендеккерс, Кристиан
  • Робб, Лионель
  • Шпихартц, Доротея
  • Вайнбергер, Мике
  • Винклер, Петра
RU2808085C2
УСТРОЙСТВО ТАМПОНА С АППЛИКАТОРОМ 2006
  • Ван Ингелгем Вернер
  • Де Портер Анник
  • Смет Стивен
RU2404732C2
ТАМПОН С ВЫТЯНУТЫМИ ФОРМАМИ ЖЕЛОБКА 2013
  • Кимбалл Дэвид Л.
  • Нг Тони К.
  • Зедайко Тара
RU2633227C2

Иллюстрации к изобретению RU 2 833 574 C1

Реферат патента 2025 года ПРЕСС ДЛЯ ПРОИЗВОДСТВА ТАМПОНОВ И ФИГУРНЫЙ ТАМПОН

Пресс для формования заготовки абсорбирующего тампона в фигурный тампон-поглотитель, включающий в себя центральную полость, размещенную и выполненную с возможностью приема заготовки абсорбирующего тампона, имеющей передний участок и задний участок. В середине центральной полости проходит основная продольная ось пресса, а множество проникающих пуансонов размещены радиально вокруг указанной основной продольной оси. Каждый проникающий пуансон имеет прессовальную поверхность по меньшей мере на фрагменте своей стороны, обращенной к центральной полости. Пресс содержит по меньшей мере один кулачок для приведения в действие множества проникающих пуансонов. Кроме того, множество проникающих пуансонов содержит по меньшей мере один проникающий пуансон, имеющий прессовальную поверхность с первым фигурным продольным профилем, и по меньшей мере один проникающий пуансон, имеющий прессовальную поверхность со вторым фигурным продольным профилем. Описан также фигурный тампон и применение такого фигурного тампона. 3 н. и 15 з.п. ф-лы, 21 ил.

Формула изобретения RU 2 833 574 C1

1. Пресс для формования заготовки абсорбирующего тампона в фигурный тампон-поглотитель, содержащий: центральную полость, размещенную и выполненную с возможностью приема заготовки абсорбирующего тампона, имеющей передний участок и задний участок; основную продольную ось пресса, проходящую в середине центральной полости; множество проникающих пуансонов, причем каждый проникающий пуансон имеет прессовальную поверхность по меньшей мере на фрагменте своей стороны, обращенной к центральной полости, и множество проникающих пуансонов размещены радиально вокруг указанной основной продольной оси; и по меньшей мере один кулачок для приведения в действие множества проникающих пуансонов, причем множество проникающих пуансонов разделены продольно, создавая группу составных проникающих пуансонов, указанные составные проникающие пуансоны имеют две части, переднюю часть и заднюю часть, и все передние части составных проникающих пуансонов составляют переднюю группу, а все задние части составных проникающих элементов составляют заднюю группу, при этом передняя группа и задняя группа приводятся в действие независимо, и где:

по меньшей мере один проникающий пуансон имеет прессовальную поверхность с первым фигурным продольным профилем, и

по меньшей мере один проникающий пуансон имеет прессовальную поверхность со вторым фигурным продольным профилем.

2. Пресс по п. 1, в котором все проникающие пуансоны представляют собой составные проникающие пуансоны, и/или передние части по меньшей мере двух составных проникающих пуансонов идентичны, и/или задние части по меньшей мере двух составных проникающих пуансонов идентичны.

3. Пресс по п. 1 или 2, в котором по меньшей мере два из составных проникающих пуансонов имеют прессовальные поверхности задней части и передней части, которые расположены с целью образования на наружной поверхности абсорбирующего тампона-поглотителя в основном непрерывной канавки, составленной из двух сегментов, причем оконечности двух прессовальных поверхностей расположены смежно в точке соединения, и/или множество задних частей составных проникающих пуансонов содержит прессовальные поверхности, которые не параллельны основной продольной оси, и/или прессовальные поверхности размещены спирально.

4. Пресс по любому из пп. 1-3, в котором по меньшей мере два смежных составных проникающих пуансона содержат прессовальные поверхности передней части и задней части, которые не имеют точки соединения.

5. Пресс по любому из пп. 1-4, в котором прессовальные поверхности передних частей по меньшей мере двух смежных составных проникающих пуансонов и прессовальная поверхность задней части одного составного проникающего пуансона расположены с целью образования на наружной поверхности абсорбирующего тампона-поглотителя раздвоенной канавки, составленной из трех сегментов, причем оконечности указанных трех прессовальных поверхностей расположены смежно в точке соединения.

6. Пресс по любому из пп. 1-5, в котором передние части по меньшей мере 2 из составных проникающих пуансонов имеют прессовальные поверхности с фигурным продольным профилем, и/или передние части по меньшей мере 4 из составных проникающих пуансонов имеют прессовальные поверхности с фигурным продольным профилем, и/или передние части по меньшей мере 6 из составных проникающих пуансонов имеют прессовальные поверхности с фигурным продольным профилем, и/или передние части по меньшей мере 8 из составных проникающих пуансонов имеют прессовальные поверхности с фигурным продольным профилем.

7. Пресс по п. 3 или любому зависимому от него пункту, в котором точки соединения

- двух прессовальных поверхностей составных проникающих пуансонов расположены с целью образования в основном непрерывной канавки, составленной из двух сегментов, и

- трех прессовальных поверхностей составных проникающих пуансонов расположены с целью образования раздвоенной канавки, составленной из трех сегментов, не все включены в одну радиальную плоскость.

8. Способ производства фигурного тампона-поглотителя, включающий стадии, на которых

- вводят заготовку тампона в пресс по любому из предшествующих пунктов,

- приводят в действие первую группу проникающих пуансонов для сжатия заготовки тампона первым набором прессовальных поверхностей,

- приводят в действие вторую группу проникающих пуансонов для сжатия заготовки тампона вторым набором прессовальных поверхностей,

- частично расцепляют одну из групп проникающих пуансонов для перемещения соответствующих прессовальных поверхностей в положение переноса, таким образом позволяя переднему участку спрессованного тампона-поглотителя проходить через указанную частично расцепленную группу проникающих пуансонов,

- частично расцепляют вторую группу проникающих пуансонов и

- выталкивают полученный спрессованный тампон-поглотитель из пресса в устройство-переносчик, причем, опционально, первая группа проникающих пуансонов представляет собой передние части составных проникающих пуансонов, а вторая группа проникающих пуансонов представляет собой задние части составных проникающих пуансонов согласно п. 2 или любому зависимому от него пункту.

9. Фигурный тампон, имеющий продольную ось, участок для введения с кончиком для введения, участок для извлечения с концом для извлечения, причем участки для введения и извлечения соединены посредством центрального участка, и каждый участок содержит множество канавок и характеризуется тем, что

• контур указанного участка для введения в плоскости осевого поперечного сечения представляет собой эллипс, причем эллипс имеет большую ось и малую ось, при этом большая ось не равна малой оси; и максимальное осевое поперечное сечение,

• контур участка для введения изогнут по меньшей мере в одной плоскости продольного сечения, и

• канавки на данном участке для введения проходят от центрального участка к кончику для введения и сливаются в куполообразном кончике для введения.

10. Фигурный тампон по п. 9, в котором продольные противостоящие стороны контура участка для извлечения, согласно плоскости продольного сечения, являются по существу параллельными, и/или контур указанного участка для извлечения, согласно плоскости осевого поперечного сечения, является по существу круглым.

11. Фигурный тампон по п. 9 или 10, в котором центральный участок содержит плечо, на котором осуществляется переход между участком для введения и участком для извлечения.

12. Фигурный тампон по любому из пп. 9-11, в котором максимальное осевое поперечное сечение участка для введения расположено вдоль продольной оси между центральным участком и на удалении 10 мм от кончика для введения, и/или в котором минимальный диаметр максимального осевого поперечного сечения участка для введения равен или меньше диаметра участка для извлечения, согласно осевому поперечному сечению.

13. Фигурный тампон по любому из пп. 9-12, в котором соотношение между минимальным диаметром и максимальным диаметром максимального осевого поперечного сечения участка для введения, согласно осевому поперечному сечению, находится в диапазонах от 1:1 до 1:4, и, опционально, в котором соотношение между минимальным диаметром и максимальным диаметром максимального осевого поперечного сечения участка для введения, согласно осевому поперечному сечению, находится в диапазонах от 1:1,5 до 1:2,5, дополнительно опционально, в котором соотношение между минимальным диаметром и максимальным диаметром максимального осевого поперечного сечения участка для введения, согласно осевому поперечному сечению, находится в диапазонах от 1:1,7 до 1:2,0.

14. Фигурный тампон по любому из пп. 9-13, в котором по меньшей мере две из канавок, имеющихся на участке для введения, смещены относительно канавок, имеющихся на участке для извлечения, и, опционально, в котором по меньшей мере четыре из канавок, имеющихся на участке для введения, смещены относительно канавок, имеющихся на участке для извлечения.

15. Фигурный тампон по любому из пп. 9-14, в котором количество канавок на участке для введения составляет от 3 до 12 и количество канавок на участке для извлечения составляет от 3 до 12 и/или от 6 до 10, и/или 8, и/или в котором количество канавок на участке для извлечения составляет от 6 до 10 или количество канавок на участке для извлечения составляет 8.

16. Фигурный тампон по п. 11 или любому зависимому от него пункту, в котором по меньшей мере 2 канавки на участке для введения сходятся друг с другом, соответственно, в одну канавку на участке для извлечения посредством плеча, расположенного на центральном участке, и/или по меньшей мере 2 пары канавок на участке для введения сходятся друг с другом, соответственно, в 1 канавку на участке для извлечения посредством плеча, расположенного на центральном участке, и/или 2 канавки на участке для извлечения, которые соответственно сходятся с 2 парами канавок на участке для введения, расположены в плоскости, определяемой 2 осями: продольной осью и малой осью эллипса максимального осевого поперечного сечения участка для введения, и/или по меньшей мере одна канавка на участке для извлечения не сходится с любой канавкой на участке для введения.

17. Фигурный тампон по любому из пп. 9-16, в котором канавки на участке для введения расположены приблизительно равномерно.

18. Фигурный тампон по любому из пп. 9-17, в котором плотность волокон участка для введения превышает или равна плотности волокон для участка для извлечения.

Документы, цитированные в отчете о поиске Патент 2025 года RU2833574C1

WO 2018220587 A1, 06.12.2018
EP 1485053 A1, 15.12.2004
US 2005113787 A1, 26.05.2005
УСТРОЙСТВО ДЛЯ ВВЕДЕНИЯ ГИГИЕНИЧЕСКОГО ТАМПОНА 1991
  • Мажаров В.В.
  • Ильин С.П.
  • Сулейманов Н.Т.
  • Вдовин А.В.
  • Сайфуллин И.А.
  • Ни В.Г.
  • Садыков Г.Г.
RU2067438C1

RU 2 833 574 C1

Авторы

Бушхаус Мирко

Кимбалл Дэвид Л.

Робб Лионель

Брукс Ник

Морган Питер

Стембридж Джеймс

Даты

2025-01-24Публикация

2020-09-25Подача
