Способ и устройство для определения индикации конфигурации передачи, терминал и носитель данных Российский патент 2025 года по МПК H04W72/12

ОБЛАСТЬ ТЕХНИКИ

[0001] Настоящее изобретение относится к области техники связи и, в частности, к способу и устройству для определения индикации конфигурации передачи (TCI, transmission configuration indication), терминалу и носителю данных.

ПРЕДПОСЫЛКИ СОЗДАНИЯ ИЗОБРЕТЕНИЯ

[0002] В области техники связи для уменьшения служебных данных сигнализации вводится использование общего луча. Например, если базовая станция указывает общий луч для нисходящей линии связи, этот луч может использоваться для физического совместно используемого канала нисходящей линии связи (PDSCH, physical downlink shared channel) и по меньшей мере части физического канала управления нисходящей линии связи (PDCCH, physical downlink control channel), а также некоторых опорных сигналов нисходящей линии связи терминала. Если базовая станция указывает общий луч для восходящей линии связи, этот луч может использоваться для физического совместно используемого канала восходящей линии связи (PUSCH, physical uplink shared channel) и по меньшей мере части физического канала управления восходящей линии связи (PUCCH, physical uplink control channel), а также некоторых опорных сигналов восходящей линии связи терминала.

[0003] В данной области техники общий луч указывается состоянием индикации конфигурации передачи (состоянием TCI) в информации управления нисходящей линии связи (DCI, downlink control information), при этом определяют, правильно ли принята информация общего луча, путем передачи информации подтверждения приема гибридного автоматического запроса повторной передачи (HARQ-ACK), соответствующей информации DCI в кодовой книге HARQ-ACK, и возврата информации HARQ-ACK на базовую станцию.

[0004] Кодовая книга HARQ-ACK может включать информацию HARQ-ACK, соответствующую множеству экземпляров DCI. Когда одна кодовая книга HARQ-ACK включает информацию HARQ-ACK множества DCI, и множество DCI включают указание состояния TCI, проблема, которую необходимо решить, состоит в том, чтобы определить, информация HARQ-ACK какой DCI используется терминалом для определения состояния TCI, чтобы определить используемый общий луч.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0005] Согласно вариантам осуществления настоящего изобретения, предоставляются способ и устройство для определения индикации конфигурации передачи (TCI), терминал и носитель данных, которые позволяют решить проблему определения терминалом общего луча, используемого для передачи, когда кодовая книга подтверждения приема гибридного автоматического запроса повторной передачи (HARQ-ACK) включает информацию HARQ-ACK, соответствующую множеству DCI. Техническое решение заключается в следующем.

[0006] Согласно аспекту настоящего изобретения, предоставляется способ определения индикации конфигурации передачи (TCI), который выполняется терминалом. Способ включает:

[0007] прием М экземпляров информации управления нисходящей линии связи (DCI) от сетевого устройства, при этом каждая из М DCI включает состояние TCI, и М DCI включают опорную DCI, где М - положительное целое число; и

[0008] определение состояния объединенной TCI, используемого для передачи, на основе целевого состояния TCI, включенного в опорную DCI.

[0009] Согласно аспекту настоящего изобретения, предоставляется устройство для определения индикации конфигурации передачи (TCI). Устройство содержит:

[0010] модуль приема, сконфигурированный для приема М экземпляров информации управления нисходящей линии связи (DCI) от сетевого устройства, при этом каждая из М DCI включает состояние TCI, и М DCI включают опорную DCI, где М положительное целое число; и

[0011] модуль определения, сконфигурированный для определения состояния объединенной TCI, используемого для передачи, на основе целевого состояния TCI, включенного в опорную DCI.

[0012] Согласно одному из аспектов настоящего изобретения, предлагается терминал, содержащий: процессор и приемопередатчик, подключенный к процессору; при этом процессор сконфигурирован для загрузки и выполнения исполняемых инструкций для осуществления способа определения индикации конфигурации передачи (DCI), описанного выше.

[0013] Согласно аспекту настоящего изобретения, предлагается машиночитаемый носитель данных. Машиночитаемый носитель данных хранит по меньшей мере одну инструкцию, по меньшей мере одну программу, набор кодов или набор инструкций, при этом по меньшей мере одна инструкция, по меньшей мере одна программа, набор кодов или набор инструкций загружаются и выполняются процессором для осуществления способа определения TCI, описанного выше.

[0014] Техническое решение согласно вариантам осуществления настоящего изобретения обеспечивает по меньшей мере следующий полезный эффект.

[0015] Когда терминал принимает М экземпляров DCI от сетевого устройства, и каждая из М DCI включает состояние TCI, терминал определяет общий луч, используемый для передачи, в соответствии с состоянием TCI, включенным в опорную DCI среди М DCI, где М - положительное целое число. То есть, предоставляется решение проблемы определения общего луча, используемого для передачи, так что терминал и сетевое устройство достигают соглашения о времени использования состояния TCI, что обеспечивает согласованность лучей и улучшает характеристики передачи на основе луча между терминалом и сетевым устройством.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0016] Для более ясного описания технических решений, предлагаемых в вариантах осуществления настоящего изобретения, чертежи, соответствующие вариантам осуществления изобретения, будут кратко представлены ниже. Очевидно, что чертежи, описанные ниже, представляют лишь некоторые примеры вариантов осуществления настоящего изобретения.

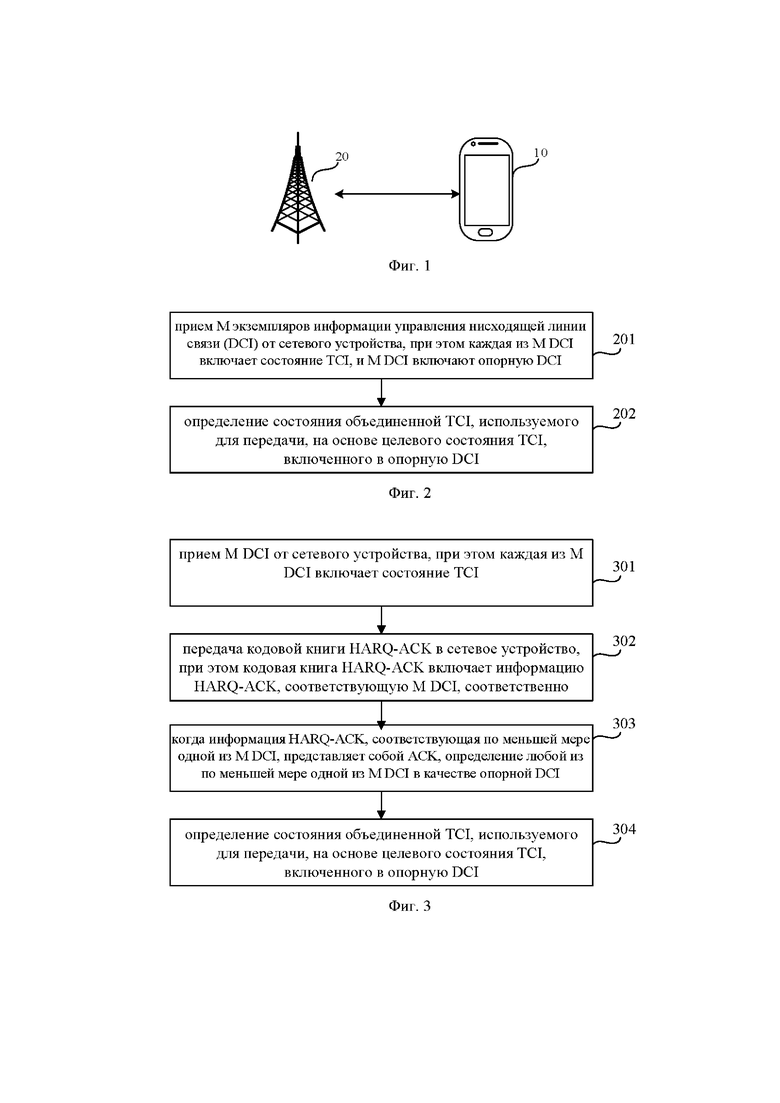

[0017] Фиг. 1 представляет собой схему, иллюстрирующую систему связи согласно примеру осуществления настоящего изобретения.

[0018] Фиг. 2 представляет собой блок-схему, иллюстрирующую способ определения индикации конфигурации передачи (TCI) согласно примеру осуществления настоящего изобретения.

[0019] Фиг. 3 представляет собой блок-схему, иллюстрирующую способ определения индикации конфигурации передачи (TCI) согласно другому примеру осуществления настоящего изобретения.

[0020] Фиг. 4 представляет собой блок-схему, иллюстрирующую способ определения индикации конфигурации передачи (TCI) согласно другому примеру осуществления изобретения.

[0021] Фиг. 5 представляет собой блок-схему, иллюстрирующую способ определения индикации конфигурации передачи (TCI) согласно другому примеру осуществления настоящего изобретения.

[0022] Фиг. 6 представляет собой блок-схему, иллюстрирующую способ определения индикации конфигурации передачи (TCI) согласно другому примеру осуществления настоящего изобретения.

[0023] Фиг. 7 представляет собой блок-схему, иллюстрирующую способ определения индикации конфигурации передачи (TCI) согласно другому примеру осуществления изобретения.

[0024] Фиг. 8 представляет собой схему, иллюстрирующую структуру устройства для определения индикации конфигурации передачи (TCI) согласно примеру осуществления настоящего изобретения.

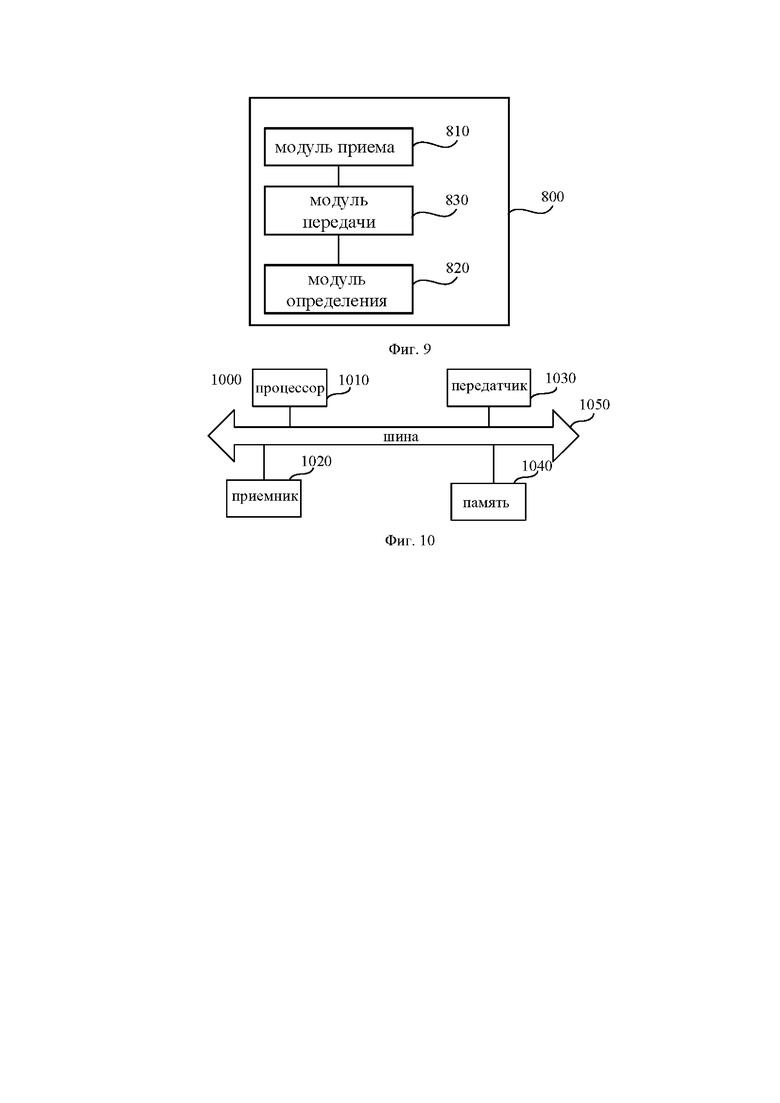

[0025] Фиг. 9 представляет собой схему, иллюстрирующую структуру устройства для определения индикации конфигурации передачи (TCI) согласно другому примеру осуществления изобретения.

[0026] Фиг. 10 представляет собой схему, иллюстрирующую структуру устройства связи согласно примеру осуществления изобретения.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

[0027] Для того чтобы сделать цель, технические решения и преимущества настоящего изобретения более понятными, ниже будут более подробно описаны варианты осуществления настоящего изобретения в сочетании с прилагаемыми чертежами.

[0028] Здесь будут описаны варианты осуществления изобретения, примеры которых показаны на прилагаемых чертежах. Когда в последующем описании сделаны ссылки на прилагаемые чертежи, одинаковые номера на разных чертежах представляют одинаковые или аналогичные элементы, если не указано иное. Реализации, описанные в следующих примерах осуществления изобретения, не представляют все возможные реализации, соответствующие вариантам осуществления настоящего изобретения. Скорее, они являются просто примерами устройств и способов, соответствующих некоторым аспектам изобретения, как подробно описано в прилагаемой формуле изобретения.

[0029] Термины, используемые в настоящем раскрытии, предназначены только для описания конкретных вариантов осуществления изобретения и не предназначены для ограничения настоящего изобретения. Формы единственного числа, используемые в описании и прилагаемой формуле изобретения, также предназначены для включения форм множественного числа, если контекст явно не указывает на иное. Следует также понимать, что выражение «и/или», используемое в настоящем описании, означает и включает любую или все возможные комбинации одного или более соответствующих перечисленных элементов.

[0030] Следует понимать, что, хотя термины «первый», «второй», «третий» и т.д. могут использоваться в настоящем раскрытии для описания различной информации, такая информация не должна ограничиваться этими терминами. Эти термины используются только для различения информации одной и той же категории. Например, в пределах сущности настоящего изобретения первая информация может также называться второй информацией, и, аналогично, вторая информация может также называться первой информацией. Это зависит от контекста. Например, слово «если», используемое в настоящем документе, может означать «в случае, если», или «когда», или «в ответ на определение».

[0031] Фиг. 1 иллюстрирует схему системы связи в варианте осуществления настоящего изобретения. Система связи может включать терминал 10 и сетевое устройство 20.

[0032] Количество терминалов 10, как правило, больше одного, и один или более терминалов 10 могут быть распределены в соте, управляемой каждым сетевым устройством 20. Терминал 10 может включать все виды портативных устройств, устанавливаемых на транспортные средства устройств, носимых устройств, вычислительных устройств с функцией беспроводной связи или других устройств обработки, подключенных к беспроводным модемам, а также различные формы пользовательского оборудования (UE, user equipment), мобильных станций (MS, mobile station) и т.д. Для удобства описания в вариантах осуществления изобретения упомянутые выше устройства совместно называются терминалом.

[0033] Сетевое устройство 20 представляет собой устройство, развернутое в сети доступа, которое обеспечивает функцию беспроводной связи для терминала 10. Сетевое устройство 20 может включать различные формы базовых макростанций, базовых микростанций, ретрансляционных станций и точек доступа. В системах, использующих различные технологии беспроводного доступа, названия устройств с функцией сетевого устройства могут различаться, например, в системе 5G NR такое устройство называется gNodeB или gNB. С развитием технологий связи название «сетевого устройства» может меняться. Для удобства описания в вариантах осуществления настоящего изобретения вышеуказанные устройства, которые обеспечивают функцию беспроводной связи для терминала 10, совместно называются сетевым устройством. Между сетевым устройством 20 и терминалом 10 может быть установлено соединение через радиоинтерфейс, так что связь осуществляется через соединение, включая взаимодействие между сигнализацией и данными. Может быть несколько сетевых устройств 20, и два соседних сетевых устройства 20 могут быть связаны проводным или беспроводным способом. Терминал 10 может переключаться между различными сетевыми устройствами 20, то есть может устанавливать соединение с различными сетевыми устройствами 20.

[0034] «Система 5G NR» в вариантах осуществления изобретения может также называться системой 5G или системой NR, что понятно специалистам в данной области техники. Техническое решение в вариантах осуществления изобретения может быть применимо в системе 5G NR, а также может быть применимо в последующей системе эволюции системы 5G NR.

[0035] В системе новой радиосвязи (NR, new radio), особенно когда полоса частот связи находится в диапазоне частот 2, из-за быстрого затухания высокочастотного канала для обеспечения зоны покрытия необходимо использовать передачу и прием на основе луча.

[0036] В Rel-16 состояние TCI любого из PDCCH, PDSCH, PUSCH, PUCCH или опорного сигнала или любой их комбинации указывается независимо. Вышеуказанный опорный сигнал включает опорный сигнал информации о состоянии канала (CSI-RS, channel state information reference signal), зондирующий опорный сигнал (SRS, sounding reference signal), опорный сигнал позиционирования (PRS, positioning reference signal), опорный сигнал отслеживания (TRS, tracking reference signal) и т.д. CSI-RS включает CSI-RS для измерения информации о состоянии канала, CSI-RS для измерения луча или CSI-RS для оценки потерь в тракте, а также включает периодически передаваемый CSI-RS, полупостоянно передаваемый CSI-RS и непериодически передаваемый CSI-RS. SRS включает SRS для измерения информации о состоянии канала на основе кодовой книги или не на основе кодовой книги, SRS для измерения луча или SRS для измерения позиционирования, а также включает периодически передаваемый SRS, полупостоянно передаваемый SRS и непериодически передаваемый SRS. И PDCCH, и PUCCH активируют одно состояние TCI с помощью элемента управления MAC (MAC CE, MAC control element). И PDSCH, и PUSCH указывают свои соответствующие состояния TCI с помощью сигнализации DCI.

[0037] Чтобы уменьшить служебные данные сигнализации, желательно использовать состояние объединенной/общей TCI. Если базовая станция указывает состояние объединенной TCI для нисходящей линии связи, состояние TCI может использоваться для PDSCH и по меньшей мере части PDCCH (например, выделенного PDCCH пользовательского оборудования) и некоторых опорных сигналов нисходящей линии связи терминала. Если базовая станция указывает состояние объединенной TCI для восходящей линии связи, состояние TCI может использоваться для PUSCH и по меньшей мере части PUCCH и некоторых опорных сигналов восходящей линии связи терминала. Состояние объединенной TCI может быть отдельно указано посредством состояния отдельной TCI восходящей линии связи (UL, uplink) и состояния отдельной TCI нисходящей линии связи (DL, downlink) или совместно указано посредством состояния совместной TCI восходящей линии связи и нисходящей линии связи. Состояние отдельной TCI UL применимо к каналу и/или сигналу восходящей линии связи, состояние отдельной TCI DL применимо к каналу и/или сигналу нисходящей линии связи, а состояние совместной TCI применимо к каналам и/или сигналам восходящей линии связи и нисходящей линии связи одновременно.

[0038] В настоящее время принято указывать состояние объединенной TCI с использованием DCI, при этом определяют, правильно ли принята информация состояния объединенной TCI, на основе информации HARQ-ACK, соответствующей DCI в кодовой книге HARQ-ACK. Одна кодовая книга HARQ-ACK может включать информацию HARQ-ACK, соответствующую DCI в множестве слотов на множестве компонентных несущих (СС, component carrier), то есть в множестве обслуживающих сот. Информация HARQ-ACK, соответствующая DCI в каждом слоте на каждой СС, использует независимый бит.Когда множество DCI, соответствующих информации HARQ-ACK, включенной в одну кодовую книгу HARQ-ACK, включают индикацию состояния TCI, проблема, которую необходимо решить, состоит в том, чтобы определить ту DCI, информация HARQ-ACK которой используется терминалом, для определения той DCI, состояние TCI которой используется для определения используемого общего луча.

[0039] На основе этого в раскрытии предоставляется способ определения TCI. Предлагается решение того, как терминал определяет объединенную индикацию конфигурации передачи, используемую для передачи, когда множество DCI, соответствующих информации HARQ-ACK, включенной в одну кодовую книгу HARQ-ACK, включают индикацию состояния TCI. Техническое решение, представленное в настоящем раскрытии, описано в нескольких вариантах осуществления изобретения ниже.

[0040] Фиг. 2 иллюстрирует блок-схему способа определения индикации конфигурации передачи (TCI) согласно варианту осуществления настоящего изобретения. Способ применим в терминале в системе связи, показанной на фиг.1. Способ может включать следующие этапы.

[0041] На этапе 201 принимают М экземпляров информации управления нисходящей линии связи (DCI) от сетевого устройства. Каждая из М DCI включает состояние TCI. М DCI включают опорную DCI.

[0042] М DCI используют для указания использования объединенной TCI между терминалом и сетевым устройством для передачи, где М положительное целое число.

[0043] Опционально, указанное выше состояние TCI включает по меньшей мере одно из следующих состояний: состояние объединенной TCI, состояние совместной TCI, состояние отдельной TCI восходящей линии связи или состояние отдельной TCI нисходящей линии связи.

[0044] Например, М DCI передаются сетевым устройством по меньшей мере в одной единице времени (временном блоке) посредством ресурса по меньшей мере на одной компонентной несущей (СС) и/или в части полосы частот (BWP, bandwidth part).

[0045] Опционально, опорная DCI может быть указана сетевым устройством, или может быть заранее задана терминалом, или может быть определена терминалом согласно кодовой книге HARQ-ACK, соответствующей М DCI. Кодовая книга HARQ-ACK генерируется терминалом согласно условию приема каждой из М DCI или условию приема PDSCH, запланированному каждой из М DCI, после приема терминалом М DCI.

[0046] На этапе 202 определяют состояние объединенной TCI, используемое для передачи, на основе целевого состояния TCI, включенного в опорную DCI.

[0047] Например, опорная DCI соответствует целевому состоянию TCI.

[0048] Опционально, передача включает передачу по восходящей линии связи или передачу по нисходящей линии связи канала связи и передачу по восходящей линии связи или передачу по нисходящей линии связи опорного сигнала. В некоторых вариантах осуществления изобретения передача соответствует состоянию TCL включенному в DCI. Когда состояние TCI является состоянием объединенной TCL передача включает передачу по восходящей линии связи или передачу по нисходящей линии связи канала связи и передачу по восходящей линии связи или передачу по нисходящей линии связи опорного сигнала. Когда состояние TCI является состоянием объединенной TCI, передача включает передачу по восходящей линии связи или передачу по нисходящей линии связи канала связи и передачу по восходящей линии связи или передачу по нисходящей линии связи опорного сигнала. Когда состояние TCI является состоянием отдельной TCI восходящей линии связи, передача представляет собой передачу по восходящей линии связи канала связи и передачу по восходящей линии связи опорного сигнала. Когда состояние TCI является состоянием отдельной TCI нисходящей линии связи, передача представляет собой передачу по нисходящей линии связи канала связи и передачу по нисходящей линии связи опорного сигнала.

[0049] В некоторых вариантах осуществления изобретения, когда опорная DCI определяется в соответствии с кодовой книгой HARQ-ACK, соответствующей М DCI, терминал определяет объединенную TCI, используемую для передачи, на основе целевого состояния TCI, включенного в опорную DCI, после целевого временного интервала (время Т) после передачи кодовой книги HARQ-ACK. Информация HARQ-ACK, соответствующая опорной DCI, включенной в кодовую книгу HARQ-ACK, представляет собой АСК, то есть информация объединенной TCI, указанная опорной DCI, принимается правильно.

[0050] Целевой временной интервал может быть указан сетевым устройством, или заранее задан терминалом, или указан на основе протокола. Целевой временной интервал может составлять N символов передачи.

[0051] Таким образом, в способе определения TCI согласно вариантам осуществления изобретения, когда терминал принимает М DCI от сетевого устройства, и каждая из М DCI включает состояние TCI, терминал определяет объединенную TCI, используемую для передачи, в соответствии с состоянием TCI, включенным в опорную DCI среди М DCI, где М положительное целое число. Таким образом, предоставляется решение проблемы определения объединенной TCI, используемой для передачи, так что терминал и сетевое устройство достигают соглашения о времени использования состояния TCI, что обеспечивает согласованность TCI и улучшает характеристики передачи на основе TCI между терминалом и сетевым устройством.

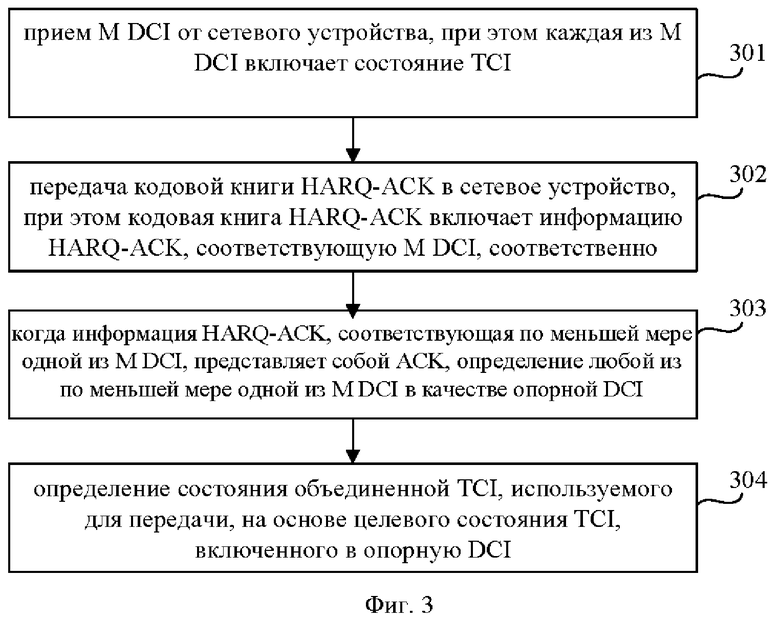

[0052] Фиг. 3 иллюстрирует блок-схему способа определения индикации конфигурации передачи (TCI) согласно варианту осуществления настоящего изобретения. В вариантах осуществления изобретения состояния TCI, включенные во все М DCI от терминала, являются одинаковыми, где М положительное целое число. Способ может включать следующие этапы.

[0053] На этапе 301 принимают М DCI от сетевого устройства. Каждая из М DCI включает состояние TCI.

[0054] М DCI используют для указания использования объединенной TCI между терминалом и сетевым устройством для передачи, где М - положительное целое число.

[0055] Опционально, указанное выше состояние TCI включает по меньшей мере одно из следующих состояний: состояние объединенной TCI, состояние совместной TCI, состояние отдельной TCI восходящей линии связи или состояние отдельной TCI нисходящей линии связи.

[0056] Например, М DCI передаются сетевым устройством по меньшей мере в одной единице времени посредством ресурса по меньшей мере на одной компонентной несущей (СС) и/или в части полосы частот (BWP). Единица времени включает слот или X символов. X символов занимают менее одного слота, то есть X меньше 14 или 12.

[0057] На этапе 302 в сетевое устройство передают кодовую книгу HARQ-ACK. Кодовая книга HARQ-ACK включает информацию HARQ-ACK, соответствующую М DCI соответственно.

[0058] Опционально, кодовая книга HARQ-ACK также включает информацию HARQ-ACK, соответствующую К DCI. К экземпляров DCI являются DCI без включения указания состояния TCI, где К положительное целое число.

[0059] Опционально, информация HARQ-ACK, соответствующая М DCI, может представлять собой АСК или NACK. Когда информация HARQ-ACK представляет собой АСК, это означает, что терминал правильно принял объединенную TCI, указанную посредством DCI, и/или правильно принял PDSCH, запланированный посредством DCI. Когда информация HARQ-ACK представляет собой NACK, это означает, что терминал неправильно принял объединенную TCI, указанную посредством DCI, и/или неправильно принял PDSCH, запланированный посредством DCI.

[0060] На этапе 303, когда информация HARQ-ACK, соответствующая по меньшей мере одной из М DCI, представляет собой АСК, любую из по меньшей мере одной из М DCI определяют в качестве опорной DCI.

[0061] В вариантах осуществления изобретения состояния TCI, включенные во все М DCI, одинаковы.

[0062] Когда информация объединенной TCI, указанная по меньшей мере одной из М DCI с одинаковым состоянием TCI, принимается правильно, любую из по меньшей мере одной из М DCI определяют в качестве опорной DCI.

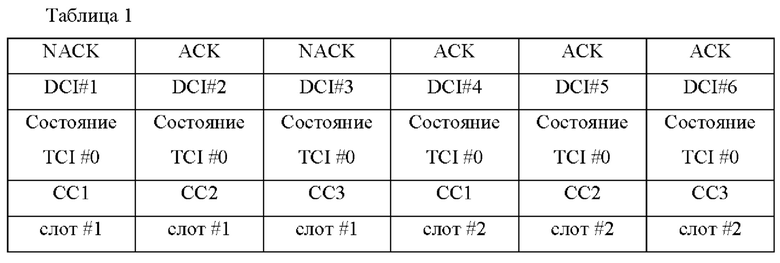

[0063] В качестве примера, кодовая книга HARQ-ACK показана в первой строке Таблицы 1. Вторая строка Таблицы 1 представляет номер DCI, соответствующий информации HARQ-ACK, третья строка представляет номер состояния TCI, указанный в каждой DCI, четвертая строка указывает компонентную несущую СС, соответствующую ресурсу частотной области каждой DCI, а пятая строка представляет номер слота каждой передачи DCI. В Таблице 1 состояния TCI, соответствующие всем DCI, представляют собой состояние ТС1#0, а информация HARQ-ACK, соответствующая DCI#2, DCI#4, DCI#5 и DCI#6, представляет собой АСК, и в этом случае опорная DCI является любой из DCI#2, DCI#4, DCI#5 или DCI#6.

[0064] На этапе 304 состояние объединенной TCI, используемое для передачи, определяют на основе целевого состояния TCI, включенного в опорную DCI.

[0065] Например, опорная DCI соответствует целевому состоянию TCI.

[0066] Опционально, передача включает передачу по восходящей линии связи или передачу по нисходящей линии связи канала связи, а также передачу по восходящей линии связи или передачу по нисходящей линии связи опорного сигнала.

[0067] В вариантах осуществления изобретения терминал определяет объединенную TCI, используемую для передачи, на основе целевого состояния TCI, включенного в опорную DCI, после целевого временного интервала (времени Т) после передачи кодовой книги HARQ-ACK. Информация HARQ-ACK, соответствующая опорной DCI, включенной в кодовую книгу HARQ-ACK, представляет собой АСК, то есть информация объединенной TCI, указанная опорной DCI, принята правильно.

[0068] Целевой временной интервал может быть указан сетевым устройством, или заранее задан терминалом, или указан на основе протокола. Целевой временной интервал может составлять N символов передачи.

[0069] Таким образом, в способе определения TCI согласно вариантам осуществления изобретения, когда терминал принимает М DCI от сетевого устройства, и каждая из М DCI включает состояние TCI, терминал определяет объединенную TCI, используемую для передачи, в соответствии с состоянием TCI, включенным в опорную DCI среди М DCI, где М - положительное целое число. Таким образом, когда кодовая книга HARQ-ACK включает информацию HARQ-ACK, соответствующую множеству экземпляров DCI, предоставляется решение проблемы определения объединенной TCI, используемой для передачи, так что терминал и сетевое устройство достигают соглашения о времени использования состояния TCI, что обеспечивает согласованность TCI и улучшает характеристики передачи на основе TCI между терминалом и сетевым устройством.

[0070] В вариантах осуществления изобретения, когда информация HARQ-ACK, соответствующая одной DCI, представляет собой АСК в кодовой книге HARQ-ACK, терминал может начать использовать состояние TCI, указанное в опорной DCI, для определения объединенной TCI, используемой для передачи, по истечении целевого временного интервала после передачи АСК.

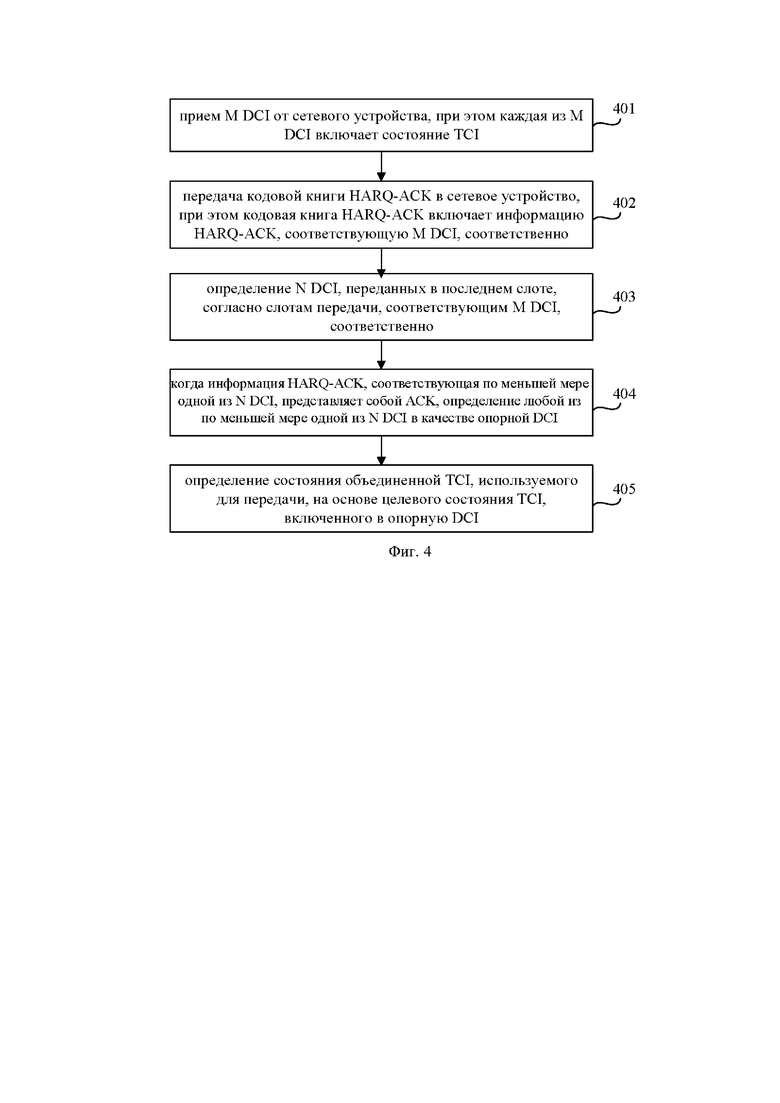

[0071] Фиг. 4 иллюстрирует блок-схему способа определения индикации конфигурации передачи (TCI) согласно одному из вариантов изобретения. В вариантах осуществления изобретения состояния TCI, включенные в N DCI, переданных в последнем слоте из слотов передачи, соответствующих М DCI, соответственно, являются одинаковыми, где N и М положительные целые числа. Способ может включать следующие этапы.

[0072] На этапе 401 принимают М DCI от сетевого устройства. Каждая из М DCI включает состояние TCI.

[0073] М DCI используют для указания использования объединенной TCI между терминалом и сетевым устройством для передачи, где М положительное целое число.

[0074] Опционально, указанное выше состояние TCI включает по меньшей мере одно из следующих состояний: состояние объединенной TCI, состояние совместной TCI, состояние отдельной TCI восходящей линии связи или состояние отдельной TCI нисходящей линии связи.

[0075] Например, М DCI передаются сетевым устройством по меньшей мере в одной единице времени посредством ресурса по меньшей мере на одной компонентной несущей (СС) и/или в части полосы частот (BWP).

[0076] На этапе 402 кодовую книгу HARQ-ACK передают в сетевое устройство. Кодовая книга HARQ-ACK включает информацию HARQ-ACK, соответствующую М DCI соответственно.

[0077] Опционально, кодовая книга HARQ-ACK также включает информацию HARQ-ACK, соответствующую К DCI. К экземпляров DCI являются DCI без включения индикации состояния TCI, где К положительное целое число.

[0078] Опционально, информация HARQ-ACK может представлять собой АСК или NACK.

[0079] На этапе 403 N DCI, переданных в последнем слоте, определяют согласно слотам передачи, соответствующим М DCI, соответственно.

[0080] Терминал получает слоты передачи, соответствующие М DCI, соответственно, и определяет N DCI, переданных в последнем слоте. Состояния TCI, включенные в N DCI, одинаковы, где N положительное целое число.

[0081] В вариантах осуществления изобретения последний слот приведен только для примера. В некоторых вариантах осуществления изобретения последний слот может быть заменен первым слотом или любым заданным слотом из всех слотов, что не ограничивается изобретением.

[0082] На этапе 404, когда информация HARQ-ACK, соответствующая по меньшей мере одной из N DCI, представляет собой АСК, любую из по меньшей мере одной из N DCI определяют в качестве опорной DCI.

[0083] В вариантах осуществления изобретения М DCI соответствуют слотам передачи, соответственно. Одна из М DCI соответствует только одному слоту передачи. Один слот может использоваться для передачи множества экземпляров DCI.

[0084] В вариантах осуществления изобретения состояния TCI, включенные в N DCI, переданных в последнем из слотов передачи, соответствующих М DCI, являются одинаковыми.

[0085] Когда информация HARQ-ACK, соответствующая по меньшей мере одной из N DCI, переданных в последнем слоте, представляет собой АСК, любую из по меньшей одной из N DCI определяют в качестве опорной DCI.

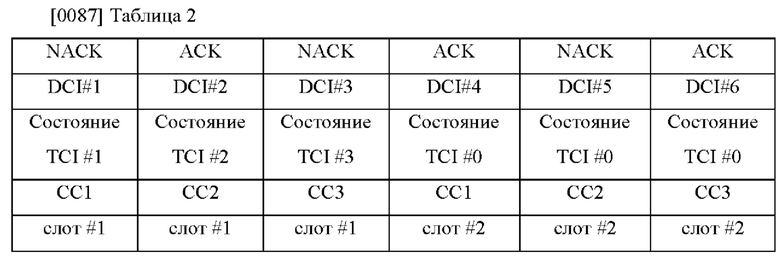

[0086] В качестве примера, кодовая книга HARQ-ACK показана в первой строке в Таблице 2. Вторая строка в Таблице 2 представляет номер DCI, соответствующий информации HARQ-ACK, третья строка представляет номер состояния TCI, указанный в каждой DCI, четвертая строка указывает СС, соответствующую ресурсу частотной области каждой DCI, а пятая строка представляет номер слота каждой передачи DCI. В Таблице 2 состояния TCI DCI#4, DCI#5 и DCI#6, переданные в последнем слоте #2, представляют собой состояние ТСГ#0, а информация HARQ-ACK, соответствующая DCI#4 и DCI#6, представляет собой АСК, и в этом случае любую из DCI#4 или DCI#6 определяют в качестве опорной DCI.

[0088] В некоторых вариантах осуществления изобретения, когда информация HARQ-ACK по меньшей мере одной из N DCI представляет собой АСК, по меньшей мере одну из N DCI определяют в качестве опорной DCI.

[0089] На этапе 405 состояние объединенной TCI, используемое для передачи, определяют на основе целевого состояния TCI, включенного в опорную DCI.

[0090] Опционально, передача включает передачу по восходящей линии связи или передачу по нисходящей линии связи канала связи, а также передачу по восходящей линии связи или передачу по нисходящей линии связи опорного сигнала.

[0091] В вариантах осуществления изобретения терминал определяет объединенную TCI, используемую для передачи, на основе целевого состояния TCI, включенного в опорную DCI, после целевого временного интервала (времени Т) после передачи кодовой книги HARQ-ACK. Информация HARQ-ACK, соответствующая опорной DCI, включенной в кодовую книгу HARQ-ACK, представляет собой АСК, то есть информация объединенной TCI, указанная опорной DCI, принята правильно.

[0092] Целевой временной интервал может быть указан сетевым устройством, или заранее задан терминалом, или указан на основе протокола. Целевой временной интервал может составлять N символов передачи.

[0093] Таким образом, в способе определения TCI согласно вариантам осуществления изобретения, когда терминал принимает М DCI от сетевого устройства, и каждая из М DCI включает состояние TCI, терминал определяет объединенную TCI, используемую для передачи, в соответствии с состоянием TCI, включенным в опорную DCI среди М DCI, где М - положительное целое число. Таким образом, когда кодовая книга HARQ-ACK включает информацию HARQ-ACK, соответствующую множеству экземпляров DCI, предоставляется решение проблемы определения объединенной TCI, используемой для передачи, так что терминал и сетевое устройство достигают соглашения о времени использования состояния TCI, что обеспечивает согласованность TCI и улучшает характеристики передачи на основе TCI между терминалом и сетевым устройством.

[0094] В вариантах осуществления изобретения, пока информация HARQ-ACK, соответствующая одной DCI в DCI, переданной в последнем слоте, представляет собой АСК в кодовой книге HARQ-ACK, терминал может начать использовать состояние TCI, указанное в опорной DCI, для определения общего луча, используемого для передачи после целевого интервала времени после передачи АСК.

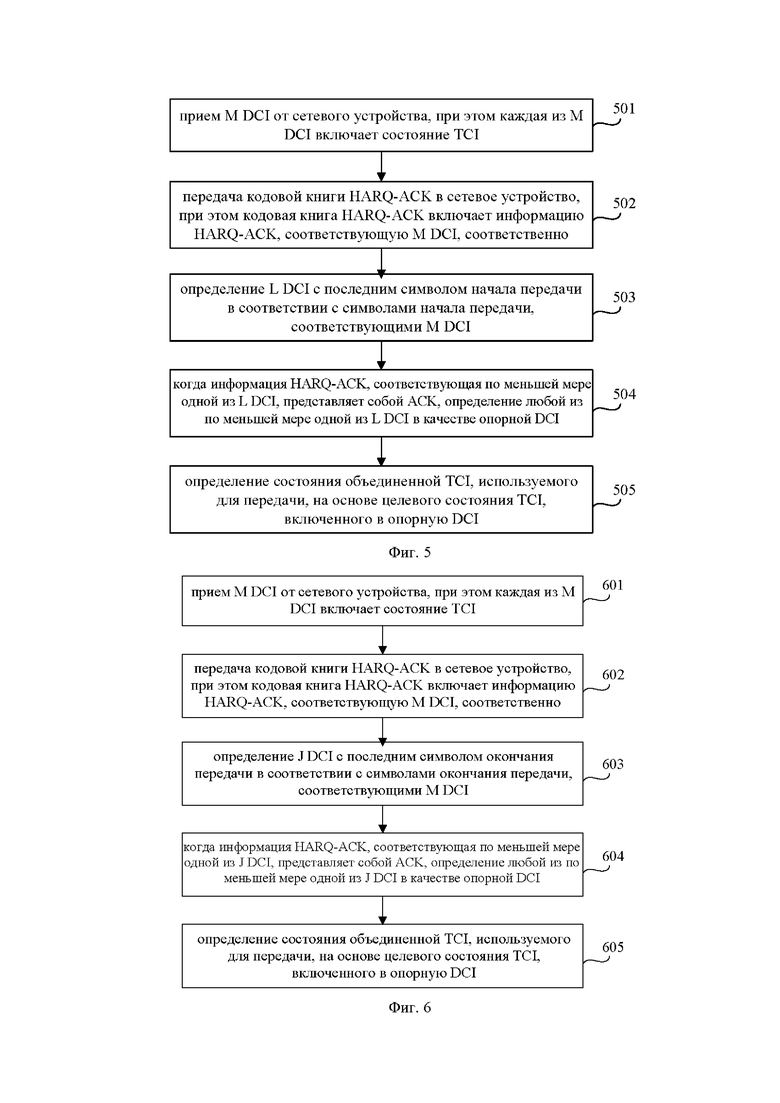

[0095] Фиг. 5 иллюстрирует блок-схему способа определения индикации конфигурации передачи (TCI) согласно варианту осуществления настоящего изобретения. В вариантах осуществления изобретения состояния TCI, включенные в L DCI с последним символом начала передачи, соответствующем М DCI, соответственно, от терминала, являются одинаковыми, где L и M положительные целые числа. Способ может включать следующие этапы.

[0096] На этапе 501 принимают М DCI от сетевого устройства. Каждая из М DCI включает состояние TCI.

[0097] М DCI используют для указания использования объединенной TCI между терминалом и сетевым устройством для передачи, где М положительное целое число.

[0098] Опционально, указанное выше состояние TCI включает по меньшей мере одно из следующих состояний: состояние объединенной TCI, состояние совместной TCI, состояние отдельной TCI восходящей линии связи или состояние отдельной TCI нисходящей линии связи.

[0099] Например, М DCI передаются сетевым устройством по меньшей мере в одной единице времени посредством ресурса по меньшей мере на одной компонентной несущей (СС) и/или в части полосы частот (BWP).

[0100] На этапе 502 в сетевое устройство передают кодовую книгу HARQ-ACK. Кодовая книга HARQ-ACK включает информацию HARQ-ACK, соответствующую М DCI соответственно.

[0101] Опционально, кодовая книга HARQ-ACK также включает информацию HARQ-ACK, соответствующую К DCI. К экземпляров DCI являются DCI без включения индикации состояния TCI, где К положительное целое число.

[0102] Опционально, информация HARQ-ACK может представлять собой АСК или NACK.

[0103] На этапе 503 определяют L DCI с последним символом начала передачи в соответствии с символами начала передачи, соответствующими М DCI.

[0104] Терминал определяет символы начала передачи, соответствующие М DCI, и определяет L DCI с последним символом начала передачи из символов начала передачи, соответствующих М DCI. Состояния TCI, включенные в L DCI, одинаковы, где L положительное целое число.

[0105] Опционально, DCI с последним символом начала передачи может быть DCI с последним символом начала передачи в первом слоте передачи DCI, или может быть DCI с последним символом начала передачи в последнем слоте передачи DCI, или может быть DCI с последним символом начала передачи в любом указанном слоте из слотов передачи DCI, что не ограничено в раскрытии.

[0106] В вариантах осуществления изобретения в качестве примера взят только последний символ начала передачи. В некоторых вариантах осуществления изобретения DCI с последним символом начала передачи может быть заменена DCI с самым ранним символом начала передачи, что не ограничено в раскрытии.

[0107] На этапе 504, когда информация HARQ-ACK, соответствующая по меньшей мере одной из L DCI, представляет собой АСК, любую из по меньшей мере одной из L DCI определяют в качестве опорной DCI.

[0108] В вариантах осуществления изобретения М DCI соответствуют слотам передачи, соответственно. Одна из М DCI соответствует только одному слоту передачи.

Один слот может быть сконфигурирован для передачи множества DCI. DCI, передаваемая в одном и том же слоте, может соответствовать разным символам начала передачи.

[0109] В вариантах осуществления изобретения состояния TCI, включенные в L DCI с последним слотом начала передачи, соответствующем М DCI, являются одинаковыми. L DCI представляют собой L DCI с последним символом начала передачи среди DCI, причем слот передачи является последним слотом среди М DCI.

[0110] Когда информация HARQ-ACK, соответствующая по меньшей мере одной из L DCI с последним символом начала передачи, представляет собой АСК, любую из по меньшей мере одной из L DCI определяют в качестве опорной DCI.

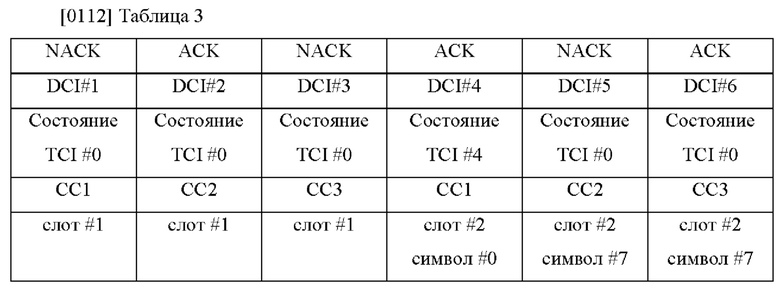

[0111] В качестве примера, кодовая книга HARQ-ACK показана в первой строке в Таблице 3. Вторая строка в Таблице 3 представляет номер DCI, соответствующий информации HARQ-ACK, третья строка представляет номер состояния TCI, указанный в каждой DCI, четвертая строка указывает СС, соответствующую ресурсу частотной области каждой DCI, а пятая строка представляет номер слота каждой передачи DCI. В Таблице 3 слот #2 является последним слотом, последним начальным символом DCI является символ #7, а соответствующая DCI включает DCI#5 и DCI#6. Когда информация HARQ-ACK, соответствующая DCI#6, представляет собой АСК, DCI#6 может быть определена в качестве опорной DCI.

[0113] В некоторых вариантах осуществления изобретения, когда информация HARQ-ACK по меньшей мере одной из L DCI представляет собой АСК, любую из по меньшей мере одной из L DCI определяют в качестве опорной DCI.

[0114] На этапе 505 определяют состояние объединенной TCI, используемое для передачи, на основе целевого состояния TCI, включенного в опорную DCI.

[0115] Опционально, передача включает передачу по восходящей линии связи или передачу по нисходящей линии связи канала связи, а также передачу по восходящей линии связи или передачу по нисходящей линии связи сигнала.

[0116] В вариантах осуществления изобретения терминал определяет объединенную TCI, используемую для передачи, на основе целевого состояния TCI, включенного в опорную DCI, после целевого временного интервала (времени Т) после передачи кодовой книги HARQ-ACK. Информация HARQ-ACK, соответствующая опорной DCI, включенной в кодовую книгу HARQ-ACK, представляет собой АСК, то есть информация объединенной TCI, указанная опорной DCI, принимается правильно.

[0117] Целевой временной интервал может быть указан сетевым устройством, или заранее задан терминалом, или указан на основе протокола. Целевой временной интервал может составлять N символов передачи.

[0118] Таким образом, в способе определения TCI согласно вариантам осуществления изобретения, когда терминал получает М DCI от сетевого устройства, и каждая из М DCI включает состояние TCI, терминал определяет объединенную TCI, используемую для передачи, в соответствии с состоянием TCI, включенным в опорную DCI среди М DCI, где М - положительное целое число. Таким образом, когда кодовая книга HARQ-ACK включает информацию HARQ-ACK, соответствующую множеству экземпляров DCI, предоставляется решение проблемы определения объединенной TCI, используемой для передачи, так что терминал и сетевое устройство достигают соглашения о времени использования состояния TCI, что обеспечивает согласованность TCI и улучшает характеристики передачи на основе TCI между терминалом и сетевым устройством.

[0119] В вариантах осуществления изобретения, пока информация HARQ-ACK, соответствующая одной DCI с последним символом начала передачи, представляет собой АСК в кодовой книге HARQ-ACK, терминал может начать использовать состояние TCI, указанное в опорной DCI, для определения объединенной TCI, используемой для передачи, по истечении целевого временного интервала после передачи АСК.

[0120] Фиг. 6 иллюстрирует блок-схему способа определения индикации конфигурации передачи (TCI) согласно одному из вариантов осуществления изобретения. В вариантах осуществления изобретения состояния TCI, включенные в J DCI с последним символом окончания передачи, соответствующем М DCI, соответственно, от терминала, являются одинаковыми, где J и М - положительные целые числа. Способ может включать следующие этапы.

[0121] На этапе 601 принимают М DCI от сетевого устройства. Каждая из М DCI включает состояние TCI.

[0122] М DCI используют для указания использования объединенной TCI между терминалом и сетевым устройством для передачи, где М - положительное целое число.

[0123] Опционально, указанное выше состояние TCI включает по меньшей мере одно из следующих состояний: состояние объединенной TCI, состояние совместной TCI, состояние отдельной TCI восходящей линии связи или состояние отдельной TCI нисходящей линии связи.

[0124] Например, М DCI передаются сетевым устройством по меньшей мере в одной единице времени посредством ресурса по меньшей мере на одной компонентной несущей (СС) и/или в части полосы частот (BWP).

[0125] На этапе 602 в сетевое устройство передают кодовую книгу HARQ-ACK. Кодовая книга HARQ-ACK включает информацию HARQ-ACK, соответствующую М DCI соответственно.

[0126] Опционально, кодовая книга HARQ-ACK также включает информацию HARQ-ACK, соответствующую К DCI. К экземпляров DCI являются DCI без включения индикации состояния TCI, где К - положительное целое число.

[0127] Опционально, информация HARQ-ACK может представлять собой АСК или NACK.

[0128] На этапе 603 определяют J DCI с последним символом окончания передачи в соответствии с символами окончания передачи, соответствующими М DCI.

[0129] Терминал получает символы окончания передачи, соответствующие М DCI, и определяет J DCI с последним символом окончания передачи из символов начала передачи, соответствующих М DCI. Состояния TCI, включенные в J DCI, одинаковы, где J положительное целое число.

[0130] Опционально, DCI с последним символом окончания передачи может быть DCI с последним символом окончания передачи в первом слоте передачи DCI, или DCI с последним символом окончания передачи в последнем слоте передачи DCI, или DCI с последним символом окончания передачи в любом заданном слоте из слотов передачи DCI.

[0131] В вариантах изобретения в качестве примера приведено только использование последнего символа окончания передачи. В некоторых вариантах DCI с последним символом окончания передачи может быть заменена DCI с самым ранним символом окончания передачи, что не ограничено в данном раскрытии.

[0132] На этапе 604, когда информация HARQ-ACK, соответствующая по меньшей мере одной из J DCI, представляет собой АСК, любую из по меньшей мере одной из J DCI определяют в качестве опорной DCI.

[0133] В вариантах осуществления изобретения М DCI соответствуют слотам передачи соответственно. Одна из М DCI соответствует только одному слоту передачи. Один слот может быть сконфигурирован для передачи множества DCI. Множество DCI, передаваемых в одном и том же слоте, может соответствовать разным символам окончания передачи.

[0134] В вариантах изобретения состояния TCI, включенные в J DCI с последним слотом окончания передачи, соответствующем М DCI, являются одинаковыми. J DCI представляют собой J DCI с последним символом окончания передачи среди экземпляров DCI со слотом передачи, являющимся последним слотом среди М DCI.

[0135] Когда информация HARQ-ACK, соответствующая по меньшей мере одной из J DCI с последним символом окончания передачи, представляет собой АСК, любую из по меньшей мере одной из J DCI определяют в качестве опорной DCI.

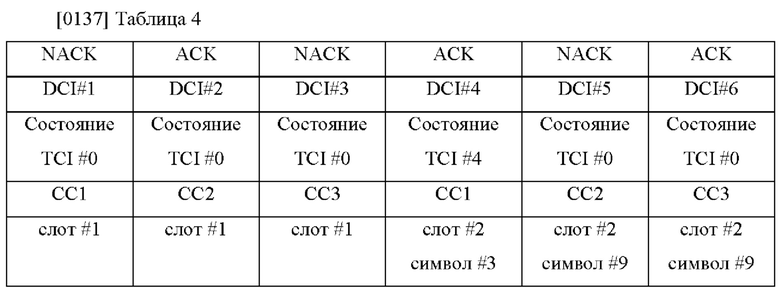

[0136] В качестве примера, кодовая книга HARQ-ACK показана в первой строке в Таблице 4. Вторая строка в Таблице 4 представляет номер DCI, соответствующий информации HARQ-ACK, третья строка представляет номер состояния TCI, указанный в каждой DCI, четвертая строка указывает СС, соответствующую ресурсу частотной области каждой DCI, а пятая строка представляет номер слота каждой передачи DCI. В Таблице 4 слот #2 является последним слотом, последний символ окончания - это символ #9, а соответствующая DCI включает DCI#5 и DCI#6. Когда информация HARQ-ACK, соответствующая DCI#6, представляет собой АСК, DCI#6 может быть определена в качестве опорной DCI.

[0138] В некоторых вариантах осуществления изобретения, когда информация HARQ-ACK по меньшей мере одной из J DCI представляет собой АСК, любую из по меньшей мере одной из J DCI определяют в качестве опорной DCI.

[0139] На этапе 605 состояние объединенной TCI, используемое для передачи, определяют на основе целевого состояния TCI, включенного в опорную DCI.

[0140] Опционально, передача включает передачу по восходящей линии связи или передачу по нисходящей линии связи канала связи, а также передачу по восходящей линии связи или передачу по нисходящей линии связи опорного сигнала.

[0141] В вариантах осуществления изобретения терминал определяет объединенную TCI, используемую для передачи, на основе целевого состояния TCI, включенного в опорную DCI, после целевого временного интервала (времени Т) после передачи кодовой книги HARQ-ACK. Информация HARQ-ACK, соответствующая опорной DCI, включенной в кодовую книгу HARQ-ACK, представляет собой АСК, то есть информация объединенной TCI, указанная опорной DCI, принимается правильно.

[0142] Целевой временной интервал может быть указан сетевым устройством, или заранее задан терминалом, или указан на основе протокола. Целевой временной интервал может составлять N символов передачи.

[0143] Таким образом, в способе определения TCI согласно вариантам осуществления изобретения, когда терминал получает М DCI от сетевого устройства, и каждая из М DCI включает состояние TCI, терминал определяет объединенную TCI, используемую для передачи, в соответствии с состоянием TCI, включенным в опорную DCI среди М DCI, где М положительное целое число. Таким образом, когда кодовая книга HARQ-ACK включает информацию HARQ-ACK, соответствующую множеству экземпляров DCI, предоставляется решение проблемы определения объединенной TCI, используемой для передачи, так что терминал и сетевое устройство достигают соглашения о времени использования состояния TCI, что обеспечивает согласованность TCI и улучшает характеристики передачи на основе TCI между терминалом и сетевым устройством.

[0144] В вариантах осуществления настоящего изобретения, пока информация HARQ-ACK, соответствующая одной DCI с последним символом окончания, представляет собой АСК в кодовой книге HARQ-ACK, терминал может начать использовать состояние TCI, указанное в опорной DCI, для определения объединенной TCI, используемой для передачи после целевого интервала времени после передачи АСК.

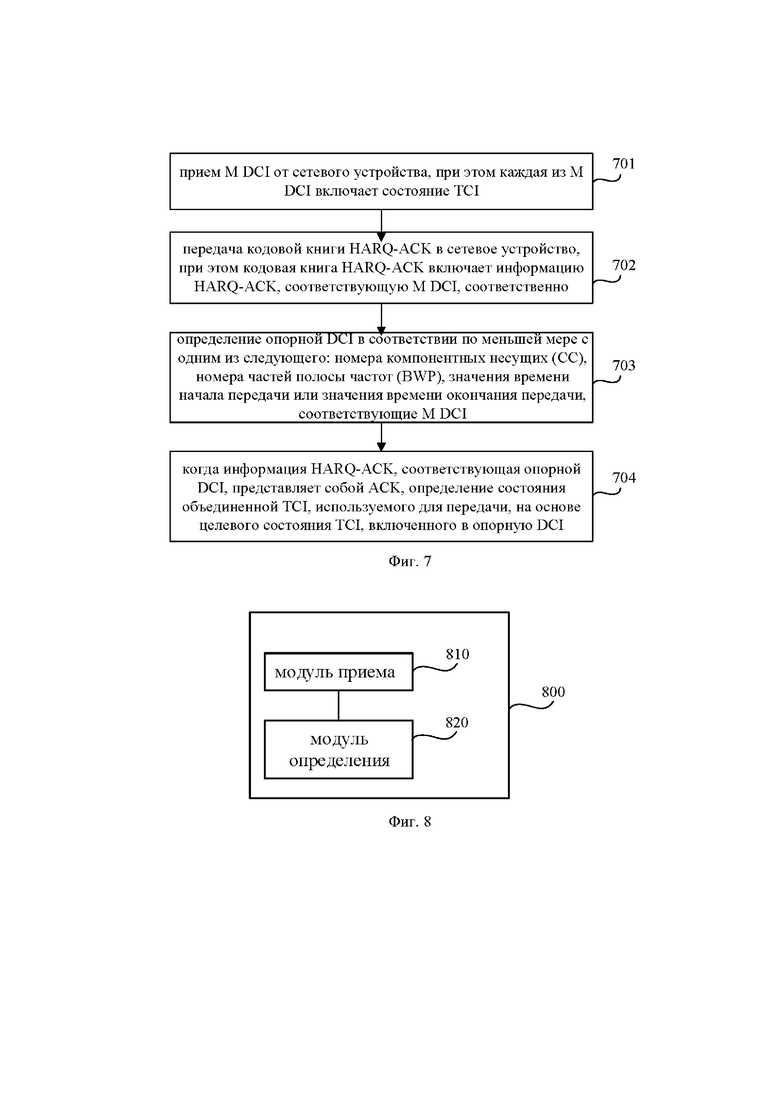

[0145] Фиг. 7 иллюстрирует блок-схему способа определения индикации конфигурации передачи (TCI) согласно примеру осуществления. Способ может включать следующие этапы.

[0146] На этапе 701 принимают М DCI от сетевого устройства. Каждая из М DCI включает состояние TCI.

[0147] М DCI используют для указания использования объединенной TCI между терминалом и сетевым устройством для передачи, где М положительное целое число.

[0148] Опционально, указанное выше состояние TCI включает по меньшей мере одно из следующих состояний: состояние объединенной TCI, состояние совместной TCI, состояние отдельной TCI восходящей линии связи или состояние отдельной TCI нисходящей линии связи.

[0149] Например, М DCI передаются сетевым устройством по меньшей мере в одной единице времени посредством ресурса по меньшей мере на одной компонентной несущей (СС) и/или в части полосы частот (BWP).

[0150] На этапе 702 в сетевое устройство передают кодовую книгу HARQ-ACK. Кодовая книга HARQ-ACK включает информацию HARQ-ACK, соответствующую М DCI соответственно.

[0151] Опционально, кодовая книга HARQ-ACK также включает информацию HARQ-ACK, соответствующую К DCI. К экземпляров DCI являются DCI без включения индикации состояния TCI, где К - положительное целое число.

[0152] Опционально, информация HARQ-ACK может представлять собой АСК или NACK.

[0153] На этапе 703 опорную DCI определяют по меньшей мере в соответствии с одним из следующего: номера компонентных несущих (СС), номера частей полосы частот (BWP), значения времени начала передачи или значения времени окончания передачи, соответствующие М DCI соответственно.

[0154] Опционально, существует по меньшей мере один из следующих способов определения опорной DCI.

[0155] В первом способе DCI с минимальным номером СС среди М DCI определяют в качестве опорной DCI.

[0156] Во втором способе DCI с минимальным номером части полосы частот (BWP) среди М DCI определяют в качестве опорной DCI.

[0157] В третьем способе DCI с последним временем начала передачи среди М DCI определяют в качестве опорной DCI.

[0158] В некоторых вариантах осуществления М DCI соответствуют значениям времени начала передачи соответственно. Время начала передачи указывает начальный слот или начальный символ, когда сетевое устройство передает DCI на терминал.

[0159] В четвертом способе DCI с последним временем окончания передачи среди М DCI определяют в качестве опорной DCI.

[0160] В некоторых вариантах осуществления М DCI соответствуют значениям времени окончания передачи, соответственно. Время окончания передачи указывает конечный слот или символ окончания, когда сетевое устройство передает DCI на терминал.

[0161] В пятом способе DCI с самым ранним временем начала передачи среди М DCI определяют в качестве опорной DCI.

[0162] В некоторых вариантах осуществления М DCI соответствуют значениям времени начала передачи, соответственно. Время начала передачи указывает начальный слот или начальный символ, когда сетевое устройство передает DCI на терминал.

[0163] В шестом способе DCI с самым ранним временем окончания передачи среди М DCI определяют в качестве опорной DCI.

[0164] В некоторых вариантах реализации М DCI соответствуют значениям времени окончания передачи, соответственно. Время окончания передачи указывает конечный слот или символ окончания, когда сетевое устройство передает DCI на терминал.

[0165] В качестве примера, опорная DCI может быть определена в соответствии с одним из следующего: номер СС, номер BWP, время начала передачи или время окончания передачи, или может быть определена в соответствии с любой комбинацией номера СС, номера BWP, времени начала передачи или времени окончания передачи, что здесь не ограничивается.

[0166] Когда опорную DCI определяют согласно комбинации, множество экземпляров возможной DCI может быть определено согласно каждой из комбинаций, и опорная DCI может определяться из множества экземпляров возможной DCI согласно комбинации.

[0167] Например, если взять комбинацию номера СС и времени окончания передачи, то по меньшей мере одну DCI с минимальным номером СС среди М DCI определяют в качестве первой возможной DCI, по меньшей мере одну DCI с последним временем окончания передачи среди М DCI определяют в качестве четвертой возможной DCI, а одну из первой возможной DCI и второй возможной DCI определяют в качестве опорной DCI одновременно.

[0168] В качестве другого примера, каждая из комбинаций соответствует разному весу, и опорную DCI определяют из множества экземпляров возможной DCI в соответствии с весами. Взяв комбинацию номера СС, номера BWP, времени начала передачи или времени окончания передачи, например, весовое отношение номера СС, номера BWP, времени начала передачи или времени окончания передачи представляет собой вес номера СС > вес BWP > вес времени начала передачи > вес времени окончания передачи, в этом случае по меньшей мере одну первую возможную DCI определяют в соответствии с номером СС.Когда есть несколько экземпляров первой возможной DCI, по меньшей мере одну вторую возможную DCI выбирают из множества экземпляров первой возможной DCI в соответствии с номером BWP и т.д., пока не останется только одна возможная DCI, и последнюю оставшуюся возможную DCI определяют в качестве опорной DCI.

[0169] На этапе 704, когда информация HARQ-ACK, соответствующая опорной DCI, представляет собой АСК, состояние объединенной TCI, используемое для передачи, определяют на основе целевого состояния TCI, включенного в опорную DCI.

[0170] Опционально, передача включает передачу по восходящей линии связи или передачу по нисходящей линии связи канала связи, а также передачу по восходящей линии связи или передачу по нисходящей линии связи опорного сигнала.

[0171] В вариантах осуществления изобретения терминал определяет объединенную TCI, используемую для передачи, на основе целевого состояния TCI, включенного в опорную DCI, после целевого временного интервала (времени Т) после передачи кодовой книги HARQ-ACK. Информация HARQ-ACK, соответствующая опорной DCI, включенной в кодовую книгу HARQ-ACK, представляет собой АСК, то есть информация объединенной TCI, указанной опорной DCI, принимается правильно.

[0172] Целевой временной интервал может быть указан сетевым устройством, или заранее задан терминалом, или указан на основе протокола. Целевой временной интервал может составлять N символов передачи.

[0173] В некоторых вариантах осуществления изобретения, когда информация HARQ-ACK, соответствующая опорной DCI, которая была определена, представляет собой NACK, терминал переопределяет опорную DCI или повторно получает DCI от сетевого устройства, чтобы определить объединенную TCI, используемую для передачи.

[0174] Таким образом, в способе определения TCI согласно вариантам осуществления изобретения, когда терминал принимает М DCI от сетевого устройства, и каждая из М DCI включает состояние TCI, терминал определяет объединенную TCI, используемую для передачи в соответствии с состоянием TCI, включенным в опорную DCI среди М DCI, где М - положительное целое число. Таким образом, когда кодовая книга HARQ-ACK включает информацию HARQ-ACK, соответствующую множеству экземпляров DCI, обеспечивается решение проблемы, заключающейся в том, как определить объединенную TCI, используемую для передачи, так что терминал и сетевое устройство достигают соглашения о времени использования состояния TCI, что обеспечивает согласованность TCI и улучшает характеристики передачи на основе TCI между терминалом и сетевым устройством.

[0175] Фиг. 8 представляет собой схему, иллюстрирующую структуру устройства для определения индикации конфигурации передачи (TCI) согласно примеру осуществления изобретения. Как показано на фиг.8, если рассматривать устройство, применяемое к терминалу, то устройство 800 содержит модуль 810 приема и модуль 820 определения.

[0176] Модуль 810 приема сконфигурирован для приема М экземпляров информации управления нисходящей линии связи (DCI) от сетевого устройства. Каждая из М DCI включает состояние TCI. М DCI включают опорную DCI, где М положительное целое число.

[0177] Модуль 820 определения сконфигурирован для определения состояния объединенной TCI, используемого для передачи, на основе целевого состояния TCI, включенного в опорную DCI.

[0178] В примере, как показано на фиг.9, устройство 800 также содержит модуль 830 передачи.

[0179] Модуль 830 передачи сконфигурирован для передачи кодовой книги подтверждения приема гибридного автоматического запроса повторной передачи (HARQ-ACK) в сетевое устройство. Кодовая книга HARQ-ACK включает информацию HARQ-ACK, соответствующую М DCI, соответственно.

[0180] В примере состояния TCI, включенные во все М DCI, одинаковы.

[0181] В одном примере модуль 820 определения также сконфигурирован для того, чтобы, когда информация HARQ-ACK, соответствующая по меньшей мере одной из М DCI, представляет собой АСК, определять любую из по меньшей мере одной из М DCI в качестве опорной DCI.

[0182] Модуль 820 определения также сконфигурирован для определения состояния объединенной TCI, используемого для передачи, на основе целевого состояния TCI, включенного в опорную DCI.

[0183] В примере состояния TCI, включенные в N DCI, переданных в последнем из слотов передачи, соответствующих М DCI, соответственно, одинаковы, где N положительное целое число.

[0184] В примере модуль 820 определения также сконфигурирован для определения любой из по меньшей мере одной из N DCI в качестве опорной DCI, когда информация HARQ-ACK, соответствующая по меньшей мере одной из N DCI, представляет собой АСК.

[0185] Модуль 820 определения также сконфигурирован для определения состояния объединенной TCI, используемого для передачи, на основе целевого состояния TCI, включенного в опорную DCI.

[0186] В примере состояния TCI, включенные в L DCI с последним символом начала передачи, соответствующем М DCI, одинаковы, где L - положительное целое число.

[0187] В примере модуль 820 определения также сконфигурирован для определения любой из по меньшей мере одной из L DCI в качестве опорной DCI, когда информация HARQ-ACK, соответствующая по меньшей мере одной из L DCI, представляет собой АСК.

[0188] Модуль 820 определения также сконфигурирован для определения состояния объединенной TCI, используемого для передачи, на основе целевого состояния TCI, включенного в опорную DCI.

[0189] В примере состояния TCI, включенные в J DCI с последним символом окончания передачи, соответствующем М DCI, соответственно, одинаковы, где J положительное целое число.

[0190] В одном примере модуль 820 определения также сконфигурирован для того, чтобы, когда информация HARQ-ACK, соответствующая по меньшей мере одной из J DCI, представляет собой АСК, определять любую из по меньшей мере одной из J DCI в качестве опорной DCI.

[0191] Модуль 820 определения также сконфигурирован для определения состояния объединенной TCI, используемого для передачи, на основе целевого состояния TCI, включенного в опорную DCI.

[0192] В одном примере модуль 820 определения также сконфигурирован для определения опорной DCI согласно по меньшей мере одному из следующего: номера компонентных несущих (СС), номера частей полосы частот (BWP), значения времени начала передачи или значения времени окончания передачи, соответствующие М DCI соответственно.

[0193] В одном примере модуль 820 определения также сконфигурирован для определения DCI с минимальным номером СС среди М DCI в качестве опорной DCI; и/или определения DCI с минимальным номером части полосы частот (BWP) среди М DCI в качестве опорной DCI; и/или определения DCI с последним временем начала передачи среди М DCI в качестве опорной DCI; и/или определения DCI с последним временем окончания передачи среди М DCI в качестве опорной DCI; и/или определения DCI с самым ранним временем начала передачи среди М DCI в качестве опорной DCI; и/или определения DCI с самым ранним временем окончания передачи среди М DCI в качестве опорной DCI.

[0194] В одном примере модуль 820 определения также сконфигурирован для того, чтобы, когда информация HARQ-ACK, соответствующая опорной DCI, представляет собой АСК, определять состояние объединенной TCI, используемое для передачи, на основе целевого состояния TCI, включенного в опорную DCI.

[0195] В одном примере модуль 820 определения также сконфигурирован для определения состояния объединенной TCI, используемого для передачи, на основе целевого состояния TCI, включенного в опорную DCI, после целевого временного интервала после передачи кодовой книги HARQ-ACK. Информация HARQ-ACK, соответствующая опорной DCI, включенной в кодовую книгу HARQ-ACK, представляет собой АСК.

[0196] В примере состояние TCI включает по меньшей мере одно из следующих состояний: состояние объединенной TCI, состояние совместной TCI, состояние отдельной TCI восходящей линии связи или состояние отдельной TCI нисходящей линии связи.

[0197] Фиг. 10 представляет собой схему, иллюстрирующую устройство связи 1000 (которое может быть реализовано как терминал) согласно примеру осуществления изобретения. Устройство связи 1000 содержит процессор 1010, приемник 1020, передатчик 1030, память 1040 и шину 1050.

[0198] Процессор 1010 включает одно или более процессорных ядер. Процессор 1010 выполняет различные функциональные приложения и обработку информации, запуская программное обеспечение или модуль.

[0199] Приемник 1020 и передатчик 1030 могут быть реализованы как компонент связи, который может представлять собой микросхему связи.

[0200] Память 1040 соединена с процессором 1010 через шину 1050.

[0201] Память 1040 может быть сконфигурирована для хранения по меньшей мере одной инструкции, а процессор 1010 сконфигурирован для выполнения по меньшей мере одной инструкции для осуществления этапов, выполняемых терминалом в приведенном выше варианте способа, или осуществления этапов, выполняемых сетевым устройством в приведенном выше варианте способа.

[0202] Кроме того, память 1040 может быть реализована в виде энергозависимых или энергонезависимых запоминающих устройств любого типа или их комбинации. Энергозависимое или энергонезависимое запоминающее устройство включает, не ограничиваясь этим, магнитный диск или оптический диск, электрически стираемое программируемое постоянное запоминающее устройство (EEPROM, electrically-erasable programmable read only memory), стираемое программируемое постоянное запоминающее устройство (EPROM, erasable programmable read only memory), статическое оперативное запоминающее устройство (static random access memory (SRAM), постоянное запоминающее устройство (ROM, read-only memory), магнитную память, флэш-память и программируемое постоянное запоминающее устройство (PROM, programmable read-only memory).

[0203] В примере осуществления настоящего изобретения также предоставляется система для определения индикации конфигурации передачи (TCI). Система содержит терминал. Терминал включает устройства для определения TCI согласно вариантам осуществления, показанным на фиг. 8 и фиг. 9.

[0204] В примере осуществления настоящего изобретения также предоставляется машиночитаемый носитель данных. Машиночитаемый носитель данных хранит по меньшей мере одну инструкцию, по меньшей мере одну программу, набор кодов и набор инструкций, при этом по меньшей мере одна инструкция, по меньшей мере одна программа, набор кодов или набор инструкций загружаются и выполняются процессором для осуществления этапов, выполняемых терминалом в способе определения TCI, предусмотренном в каждом из вариантов осуществления способа.

[0205] Следует понимать, что слово «множество», используемое в этом описании, относится к двум или более. Сочетание «и/или» описывает взаимосвязь объектов, указывая на то, что могут существовать три связи, например, «А и/или В» может представлять собой любое из следующего: существует только А, существует как А, так и В, или существует только В. Символ «/» обычно означает, что контекстный объект представляет собой своего рода отношение «или».

[0206] После рассмотрения описания и практического применения настоящего изобретения специалисты в данной области техники легко придумают другие реализации. Настоящая заявка предназначена для охвата любых вариаций, вариантов использования или адаптивных изменений настоящего изобретения. Эти вариации, варианты использования или адаптивные изменения следуют общим принципам настоящего изобретения и включают общеизвестные или традиционные технические средства в данной области техники, не указанные в настоящем описании. Описание и варианты осуществления настоящего изобретения следует рассматривать только как иллюстративные, а объем и сущность вариантов осуществления изобретения определяются прилагаемой формулой изобретения.

[0207] Следует понимать, что настоящее изобретение не ограничивается точной структурой, описанной выше и показанной на чертежах, и могут быть сделаны различные модификации и изменения в пределах сущности изобретения. Объем настоящего изобретения ограничен только приложенной формулой изобретения.

Изобретение относится к области техники связи. Технический результат изобретения заключается в определении объединенной индикации конфигурации передачи TCI, которая используется при передаче, так что терминал и сетевое устройство достигают соглашения о времени использования состояния TCI, при этом обеспечивается согласованность лучей, что улучшает характеристики передачи на основе TCI между терминалом и сетевым устройством. Способ определения индикации конфигурации передачи (TCI), выполняемый терминалом, включает прием М экземпляров информации управления нисходящей линии связи (DCI) от сетевого устройства, при этом каждая из М DCI содержит состояние TCI и М DCI содержат опорную DCI, где М - положительное целое число. Определение состояния объединенной TCI, используемого для передачи, осуществляется на основе целевого состояния TCI, содержащегося в опорной DCI. Передача кодовой книги подтверждения приема гибридного автоматического запроса повторной передачи (HARQ-ACK) в сетевое устройство содержит информацию HARQ-ACK, соответствующую М DCI, соответственно. 4 н. и 13 з.п. ф-лы, 10 ил., 4 табл.

1. Способ определения индикации конфигурации передачи (TCI), выполняемый терминалом и включающий:

прием М экземпляров информации управления нисходящей линии связи (DCI) от сетевого устройства, при этом каждая из М DCI содержит состояние TCI и М DCI содержат опорную DCI, где М - положительное целое число;

определение состояния объединенной TCI, используемого для передачи, на основе целевого состояния TCI, содержащегося в опорной DCI; и

передачу кодовой книги подтверждения приема гибридного автоматического запроса повторной передачи (HARQ-ACK) в сетевое устройство, при этом кодовая книга HARQ-ACK содержит информацию HARQ-ACK, соответствующую М DCI, соответственно.

2. Способ по п. 1, в котором состояния TCI, содержащиеся во всех М DCI, одинаковы.

3. Способ по п. 2, в котором определение состояния объединенной TCI, используемого для передачи, на основе целевого состояния TCI, содержащегося в опорной DCI, включает:

когда информация HARQ-ACK, соответствующая по меньшей мере одной из M DCI, представляет собой ACK, определение любой из по меньшей мере одной из M DCI в качестве опорной DCI; и

определение состояния объединенной TCI, используемого для передачи, на основе целевого состояния TCI, содержащегося в опорной DCI.

4. Способ по п. 1, в котором состояния TCI, содержащиеся в N DCI, переданных в последнем слоте из слотов передачи, соответствующих М DCI, соответственно, являются одинаковыми, где N - положительное целое число.

5. Способ по п. 4, в котором определение состояния объединенной TCI, используемого для передачи, на основе целевого состояния TCI, содержащегося в опорной DCI, включает:

когда информация HARQ-ACK, соответствующая по меньшей мере одной из N DCI, представляет собой ACK, определение любой из по меньшей мере одной из N DCI в качестве опорной DCI; и

определение состояния объединенной TCI, используемого для передачи, на основе целевого состояния TCI, содержащегося в опорной DCI.

6. Способ по п. 1, в котором состояния TCI, содержащиеся в L DCI с последним символом начала передачи, соответствующим М DCI, соответственно, являются одинаковыми, где L - положительное целое число.

7. Способ по п. 6, в котором определение состояния объединенной TCI, используемого для передачи, на основе целевого состояния TCI, содержащегося в опорной DCI, включает:

когда информация HARQ-ACK, соответствующая по меньшей мере одной из L DCI, представляет собой ACK, определение любой из по меньшей мере одной из L DCI в качестве опорной DCI; и

определение состояния объединенной TCI, используемого для передачи, на основе целевого состояния TCI, содержащегося в опорной DCI.

8. Способ по п. 1, в котором состояния TCI, содержащиеся в J DCI с последним символом окончания передачи, соответствующим М DCI, соответственно, являются одинаковыми, где J - положительное целое число.

9. Способ по п. 8, в котором определение состояния объединенной TCI, используемого для передачи, на основе целевого состояния TCI, содержащегося в опорной DCI, включает:

когда информация HARQ-ACK, соответствующая по меньшей мере одной из J DCI, представляет собой ACK, определение любой из по меньшей мере одной из J DCI в качестве опорной DCI; и

определение состояния объединенной TCI, используемого для передачи, на основе целевого состояния TCI, содержащегося в опорной DCI.

10. Способ по п. 1, также включающий:

определение опорной DCI в соответствии по меньшей мере с одним из следующего: номера компонентных несущих (CC), номера частей полосы частот (BWP), значения времени начала передачи или значения времени окончания передачи, соответствующие М DCI, соответственно.

11. Способ по п. 10, в котором определение опорной DCI в соответствии по меньшей мере с одним из следующего: номера компонентных несущих (CC), номера частей полосы частот (BWP), значения времени начала передачи или значения времени окончания передачи, соответствующие М DCI, соответственно, включает одно из следующего:

определение DCI с минимальным номером CC среди M DCI в качестве опорной DCI;

определение DCI с минимальным номером части полосы частот (BWP) среди M DCI в качестве опорной DCI;

определение DCI с последним временем начала передачи среди M DCI в качестве опорной DCI;

определение DCI с последним временем окончания передачи среди M DCI в качестве опорной DCI;

определение DCI с самым ранним временем начала передачи среди M DCI в качестве опорной DCI; или

определение DCI с самым ранним временем окончания передачи среди M DCI в качестве опорной DCI.

12. Способ по п. 11, в котором определение состояния объединенной TCI, используемого для передачи, на основе целевого состояния TCI, содержащегося в опорной DCI, включает:

когда информация HARQ-ACK, соответствующая опорной DCI, представляет собой ACK, определение состояния объединенной TCI, используемого для передачи, на основе целевого состояния TCI, содержащегося в опорной DCI.

13. Способ по любому из пп. 1-12, в котором определение состояния объединенной TCI, используемого для передачи, на основе целевого состояния TCI, содержащегося в опорной DCI, включает:

определение состояния объединенной TCI, используемого для передачи, на основе целевого состояния TCI, содержащегося в опорной DCI, после целевого интервала времени после передачи кодовой книги HARQ-ACK, при этом информация HARQ-ACK, соответствующая опорной DCI, содержащейся в кодовой книге HARQ-ACK, представляет собой ACK.

14. Способ по любому из пп. 1-12, в котором состояние TCI включает по меньшей мере одно из следующего: состояние объединенной TCI, состояние совместной TCI, состояние отдельной TCI восходящей линии связи или состояние отдельной TCI нисходящей линии связи.

15. Устройство для определения индикации конфигурации передачи (TCI), содержащее:

модуль приема, сконфигурированный для приема M экземпляров информации управления нисходящей линии связи (DCI) от сетевого устройства, при этом каждая из M DCI содержит состояние TCI и M DCI содержат опорную DCI, где M - положительное целое число;

модуль определения, сконфигурированный для определения состояния объединенной TCI, используемого для передачи, на основе целевого состояния TCI, содержащегося в опорной DCI; и

модуль передачи, сконфигурированный для передачи кодовой книги подтверждения приема гибридного автоматического запроса повторной передачи (HARQ-ACK) в сетевое устройство, при этом кодовая книга HARQ-ACK содержит информацию HARQ-ACK, соответствующую М DCI, соответственно.

16. Терминал связи, содержащий:

процессор и

приемопередатчик, подключенный к процессору;

при этом процессор сконфигурирован для загрузки и исполнения исполняемых инструкций для осуществления способа определения индикации конфигурации передачи по любому из пп. 1-14.

17. Машиночитаемый носитель данных, хранящий по меньшей мере одну инструкцию, по меньшей мере одну программу, набор кодов или набор инструкций, при этом по меньшей мере одна инструкция, по меньшей мере одна программа, набор кодов или набор инструкций конфигурированы для загрузки и исполнения процессором для осуществления способа определения индикации конфигурации передачи по любому из пп. 1-14.
