СПОСОБ И УСТРОЙСТВО ПРИМЕНЕНИЯ ЛУЧА Российский патент 2025 года по МПК H04W72/04

ОБЛАСТЬ ТЕХНИКИ

[0001] Раскрытие настоящего изобретения относится к области техники связи, а более конкретно, к способу и устройству применения луча.

ПРЕДПОСЫЛКИ СОЗДАНИЯ ИЗОБРЕТЕНИЯ

[0002] В области беспроводной связи обычно указывают лучи, соответствующие физическому каналу управления нисходящей линии связи (PDCCH, Physical Downlink Control Channel), общему физическому каналу нисходящей линии связи (PDSCH, Physical Downlink Share Channel), физическому каналу управления восходящей линии связи (PUCCH, Physical Uplink Control Channel), общему физическому каналу восходящей линии связи (PUSCH, Physical Uplink Share Channel) и/или опорному сигналу (RS, Reference Signal). Каналы PDCCH и PUCCH могут использовать управляющий элемент (СЕ, Control Element) управления доступом к среде передачи (MAC, Medium Access Control) для активизации или применения луча. Каналы PDSCH и PUSCH для индикации или применения своих соответствующих лучей могут использовать сигнализацию управляющей информации нисходящей линии связи (DCI, Downlink Control Information). Это может вызвать несогласованность между лучами сетевого устройства и терминала.

[0003] В настоящее время отсутствуют эффективные средства для применения луча.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0004] Согласно вариантам раскрытия настоящего изобретения предлагается способ и устройство для применения луча, которые могут относиться к таким областям как система долгосрочного развития (LTE, Long Term Evolution), система мобильной связи 5-го поколения (5G), система новой радиотехнологии (NR, New Radio) 5G. Соответствующее время применения луча для передачи по UL и/или соответствующее время применения луча для передачи по DL определяется согласно DCI, и при этом выполняется применение луча. Это обеспечивает согласованность между лучами сетевого устройства и лучами терминала, а также повышает производительность передачи.

[0005] В соответствии с первым аспектом предлагается способ применения луча, соответствующий варианту раскрытия настоящего изобретения, который применим к терминалу. Способ включает: прием DCI от сетевого устройства, при этом DCI содержит унифицированное состояние индикации конфигурации передачи (TCI, Transmission Configuration Indication); и определение времени применения луча для передачи по UL и/или времени применения луча для передачи по DL, соответствующего унифицированному состоянию TCI.

[0006] Опционально, DCI содержит информацию индикации назначения DL, или эта информация может отсутствовать.

[0007] Опционально, время применения луча для передачи по UL и/или время применения луча для передачи по DL представляет собой время после времени передачи отклика в виде символа подтверждения (ACK, acknowledgment) гибридного автоматического запроса повторной передачи (HARQ, Hybrid Automatic Repeat Request Acknowledgement) для DCI с множеством символов между ними. Время применения луча для передачи по UL и/или время применения луча для передачи по DL представляет собой время применения унифицированного состояния TCI.

[0008] Опционально, множество символов представляет собой первое количество символов, и первое количество символов определяется на основе разноса поднесущих (SCS, Subcarrier Space) при передаче по DL, при этом время применения луча является временем применения луча для передачи по DL; и/или множество символов представляет собой второе количество символов, и второе количество символов определяется на основе SCS при передаче по UL, при этом время применения луча является временем применения луча для передачи по UL.

[0009] Опционально, интервал времени для множества символов является первым значением времени; или множество символов представляют собой третье количество символов, при этом третье количество символов определяется на основе SCS при передаче по UL или SCS при передаче по DL, и время применения луча является временем применения луча для передачи по UL и передачи по DL.

[0010] Опционально, DCI и передача по UL и/или передача по DL соответствуют компонентной несущей одной и той же несущей; или DCI и передача по UL и/или передача по DL соответствуют компонентным несущим различных несущих, и SCS, соответствующий DCI, больше или равен SCS при передаче по UL и/или SCS при передаче по DL.

[0011] Опционально, множество символов включает четвертое количество символов и пятое количество символов, при этом четвертое количество символов определяется на основе SCS при передаче по DL, пятое количество символов определяется на основе SCS DCI и SCS при передаче по DL, и время применения луча представляет собой время применения луча для передачи по DL; и/или множество символов включает шестое количество символов и седьмое количество символов, при этом шестое количество символов определяется на основе SCS при передаче по UL, и седьмое количество символов определяется на основе SCS DCI и SCS при передаче по UL, и время применения луча является временем применения луча для передачи по UL.

[0012] Опционально, интервал времени для множества символов является вторым значением времени; или множество символов представляют собой второе значение времени, или множество символов содержит восьмое количество символов и девятое количество символов, при этом восьмое количество символов определяется на основе SCS при передаче по UL, девятое количество символов определяется на основе SCS DCI и SCS при передаче по UL; или восьмое количество символов определяется на основе SCS при передаче по DL, девятое количество символов определяется на основе SCS DCI и SCS при передаче по DL; время применения луча является временем применения луча для передачи по UL и передачи по DL.

[0013] Опционально, DCI и передача по UL и/или передача по DL соответствуют компонентным несущим различных несущих, и SCS, соответствующий DCI, меньше, чем SCS при передаче по UL и/или SCS при передаче по DL.

[0014] Опционально, передача по DL включает канал DL и/или опорный сигнал DL, канал DL включает по меньшей мере один из следующих каналов: физический канал управления нисходящей линии связи (PDCCH), общий физический канал нисходящей линии связи (PDSCH) или физический широковещательный канал (РВСН, Physical Broadcast Channel), и опорный сигнал DL включает по меньшей мере один из следующих компонентов: блок сигнала синхронизации (SSB, Synchronization Signal Block), опорный сигнал информации о состоянии канала (CSI-RS, Channel State Information Reference Signal), опорный сигнал демодуляции (DMRS, Demodulation Reference Signal) или опорный сигнал позиционирования (PRS, Positioning Reference Signal).

[0015] Опционально, передача no UL включает канал UL и/или опорный сигнал UL, канал UL включает по меньшей мере один из следующих каналов: общий физический канал восходящей линии связи (PUSCH, Physical Uplink Shared Channel), физический канал управления нисходящей линии связи (PUCCH, Physical Uplink Control Channel) или физический канал произвольного доступа (PRACH, Physical Random Access Channel), и опорный сигнал UL включает по меньшей мере один из следующих сигналов: опорный сигнал зондирования (SRS, Sounding Reference Signal) или опорный сигнал демодуляции (DMRS).

[0016] Опционально, различные компонентные несущие, соответствующие DCI и передаче по UL и/или передаче по DL, включают различные компонентные несущие, соответствующие различным обслуживающим сотам, или различные компонентные несущие, соответствующие различным обслуживающим сотам и сотам, не задействованным в обслуживании.

[0017] В соответствии с DCI определяется время применения луча для передачи по UL и/или время применения луча для передачи по DL, и при этом выполняется применение луча. Это обеспечивает согласованность между лучами сетевого устройства и лучами терминала, а также повышает производительность передачи.

[0018] В соответствии со вторым аспектом предлагается способ применения луча, соответствующий варианту раскрытия настоящего изобретения, который применим к сетевому устройству. Способ включает: передачу DCI в терминал, при этом DCI содержит унифицированное состояние TCI; и применение луча в соответствии с DCI.

[0019] В соответствии с третьим аспектом согласно варианту раскрытия предлагается устройство связи, которое может реализовать некоторые или все функции терминала, выполняющего указанный выше способ согласно первому аспекту. Например, функции устройства связи могут включать некоторые или все функции терминала, соответствующие вариантам раскрытия настоящего изобретения, или могут включать функции, отдельно реализующие любой из вариантов раскрытия настоящего изобретения. Описываемые функции могут быть реализованы с помощью аппаратуры или посредством выполнения программного обеспечения на аппаратуре. Аппаратура или программное обеспечение содержит один или более блоков или модулей, соответствующих указанным выше функциям.

[0020] Согласно варианту осуществления, устройство связи может содержать приемопередающий модуль и модуль обработки. Модуль обработки сконфигурирован для поддержки устройства связи при выполнении соответствующих функций согласно указанному выше способу. Приемопередающий модуль сконфигурирован для поддержки связи между устройством связи и другими устройствами. Устройство связи может также содержать модуль запоминающего устройства, соединяемый с приемопередающим модулем и модулем обработки и хранящий компьютерные программы и данные, необходимые для устройства связи.

[0021] Например, модуль обработки может представлять собой процессор, приемопередающий модуль может представлять собой приемопередатчик или интерфейс связи, и модуль запоминающего устройства может представлять собой память.

[0022] Согласно варианту осуществления, устройство связи содержит модуль приема, сконфигурированный для приема DCI от сетевого устройства, при этом DCI содержит унифицированное состояние TCI; и модуль определения, сконфигурированный для определения времени применения луча для передачи по UL и/или времени применения луча для передачи по DL в соответствии с унифицированным состоянием TCI.

[0023] В соответствии с четвертым аспектом согласно варианту раскрытия предлагается другое устройство связи, которое может реализовать некоторые или все функции терминала, выполняющего указанный выше способ согласно второму аспекту. Например, функции устройства связи могут включать некоторые или все функции терминала, соответствующие вариантам раскрытия настоящего изобретения, или могут включать функции, отдельно реализующие любой из вариантов раскрытия настоящего изобретения. Описываемые функции могут быть реализованы с помощью аппаратуры или посредством выполнения программного обеспечения на аппаратуре. Аппаратура или программное обеспечение содержит один или более блоков или модулей, соответствующих указанным выше функциям.

[0024] Согласно варианту осуществления, устройство связи может содержать приемопередающий модуль и модуль обработки. Модуль обработки сконфигурирован для поддержки устройства связи при выполнении соответствующих функций согласно указанному выше способу. Приемопередающий модуль сконфигурирован для поддержки связи между устройством связи и другими устройствами. Устройство связи может также содержать модуль запоминающего устройства, соединяемый с приемопередающим модулем и модулем обработки и хранящий компьютерные программы и данные, необходимые для устройства связи.

[0025] Например, модуль обработки может представлять собой процессор, приемопередающий модуль может представлять собой приемопередатчик или интерфейс связи, и модуль запоминающего устройства может представлять собой память.

[0026] Согласно варианту осуществления, устройство связи содержит модуль передачи, сконфигурированный для передачи DCI в терминал, при этом DCI содержит унифицированное состояние TCI; и модуль применения, сконфигурированный для применения луча в соответствии с DCI.

[0027] Согласно пятому аспекту предлагается устройство связи в соответствии с вариантом раскрытия настоящего изобретения. Устройство связи содержит процессор. При вызове процессором компьютерной программы, хранящейся в памяти, выполняется указанный выше способ в соответствии с первым аспектом.

[0028] Согласно шестому аспекту предлагается устройство связи в соответствии с вариантом раскрытия настоящего изобретения. Устройство связи содержит процессор. При вызове процессором компьютерной программы, хранящейся в памяти, выполняется указанный выше способ в соответствии со вторым аспектом.

[0029] Согласно седьмому аспекту предлагается устройство связи в соответствии с вариантом раскрытия настоящего изобретения. Устройство связи содержит процессор и память, в которой хранится компьютерная программа, при выполнении которой процессором устройство связи реализует указанный выше способ в соответствии с первым аспектом.

[0030] Согласно восьмому аспекту предлагается устройство связи в соответствии с вариантом раскрытия настоящего изобретения. Устройство связи содержит процессор и память, в которой хранится компьютерная программа, при выполнении которой процессором устройство связи реализует указанный выше способ в соответствии со вторым аспектом.

[0031] Согласно девятому аспекту предлагается устройство связи в соответствии с вариантом раскрытия настоящего изобретения. Устройство связи содержит интерфейсную схему, сконфигурированную для приема и передачи кодов в процессор; и процессор при выполнении кода сконфигурирован для реализации указанного выше способа в соответствии с первым аспектом.

[0032] Согласно десятому аспекту предлагается устройство связи в соответствии с вариантом раскрытия настоящего изобретения. Устройство связи содержит интерфейсную схему, сконфигурированную для приема и передачи кодов в процессор; и процессор при выполнении кода сконфигурирован для реализации указанного выше способа в соответствии со вторым аспектом.

[0033] Согласно одиннадцатому аспекту предлагается система связи для применения луча в соответствии с вариантом раскрытия настоящего изобретения. Система содержит устройство связи, соответствующее третьему аспекту, и устройство связи, соответствующее четвертому аспекту. В альтернативном варианте система содержит устройство связи, соответствующее пятому аспекту, и устройство связи, соответствующее шестому аспекту. В альтернативном варианте система содержит устройство связи, соответствующее седьмому аспекту, и устройство связи, соответствующее восьмому аспекту. В альтернативном варианте система содержит устройство связи, соответствующее девятому аспекту, и устройство связи, соответствующее десятому аспекту.

[0034] Согласно двенадцатому аспекту предлагается машиночитаемый носитель, соответствующий варианту раскрытия настоящего изобретения. Указанные выше инструкции, используемые терминалом, хранятся на носителе информации. При выполнении инструкций терминал реализует способ в соответствии с первым аспектом.

[0035] Согласно тринадцатому аспекту предлагается машиночитаемый носитель, соответствующий варианту раскрытия настоящего изобретения. Указанные выше инструкции, используемые сетевым устройством, хранятся на носителе информации. При выполнении инструкций сетевое устройство реализует способ в соответствии со вторым аспектом.

[0036] Согласно четырнадцатому аспекту предлагается компьютерное программное изделие, содержащее компьютерные программы, соответствующие варианту раскрытия настоящего изобретения. При запуске компьютерных программ компьютер выполняет способ согласно первому аспекту.

[0037] Согласно пятнадцатому аспекту предлагается компьютерное программное изделие, содержащее компьютерные программы, соответствующие варианту раскрытия настоящего изобретения. При запуске компьютерных программ компьютер выполняет способ согласно второму аспекту.

[0038] Согласно шестнадцатому аспекту предлагается система микросхем, соответствующая варианту раскрытия настоящего изобретения. Система микросхем содержит по меньшей мере один процессор и интерфейс для поддержки терминала с целью реализации функций, относящихся к первому аспекту, например, для определения или обработки данных и/или информации, задействованных при выполнении описанного выше способа. Согласно возможной конструкции система микросхем также содержит память, которая используется для хранения компьютерных программ и данных, требуемых для терминала. Система микросхем может состоять из микросхем или содержать микросхемы и другие дискретные устройства.

[0039] Согласно семнадцатому аспекту предлагается система микросхем, соответствующая варианту раскрытия настоящего изобретения. Система микросхем содержит по меньшей мере один процессор и интерфейс для поддержки сетевого устройства с целью реализации функций, относящихся ко второму аспекту, например, для определения или обработки данных и/или информации, задействованных при выполнении описанного выше способа. Согласно возможной конструкции система микросхем также содержит память, которая используется для хранения компьютерных программ и данных, требуемых для сетевого устройства. Система микросхем может состоять из микросхем или содержать микросхемы и другие дискретные устройства.

[0040] Согласно восемнадцатому аспекту в соответствии с вариантом раскрытия настоящего изобретения предлагается компьютерная программа, при запуске которой на компьютере выполняется способ, описанный в рамках первого аспекта.

[0041] Согласно девятнадцатому аспекту в соответствии с вариантом раскрытия настоящего изобретения предлагается компьютерная программа, при запуске которой на компьютере выполняется способ, описанный в рамках второго аспекта.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0042] Для разъяснения технических решений, соответствующих варианту раскрытия настоящего изобретения, ниже описываются чертежи, используемые в вариантах осуществления или в сопутствующей информации.

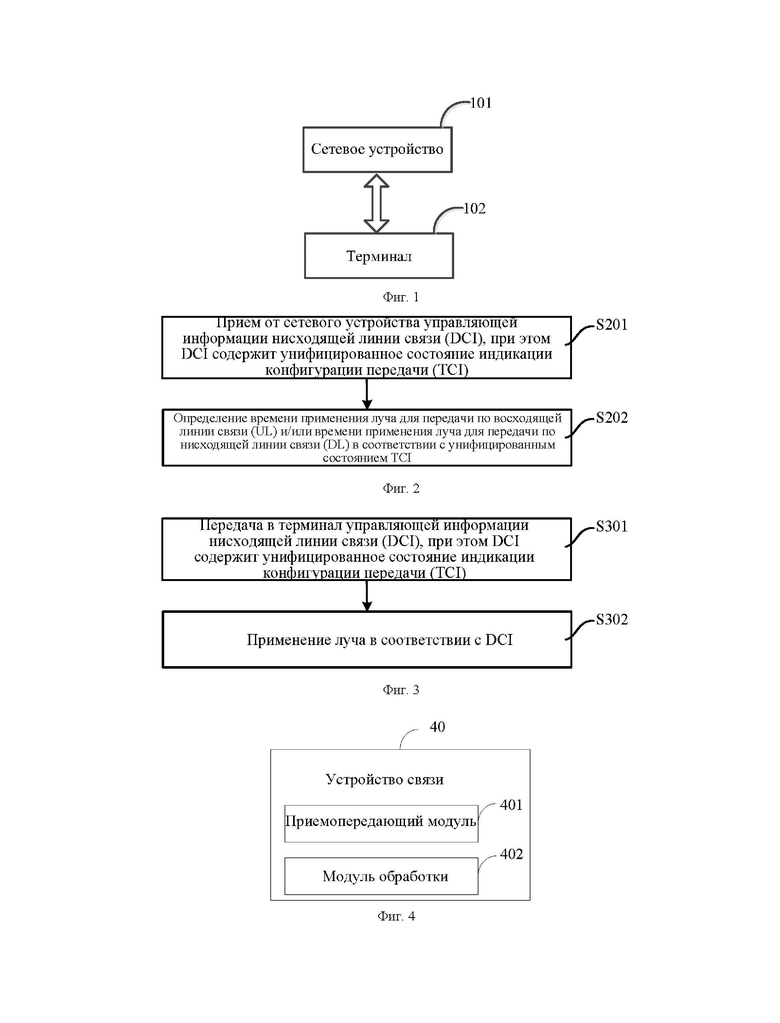

[0043] На фиг. 1 показана архитектурная схема системы связи в соответствии с вариантом раскрытия настоящего изобретения.

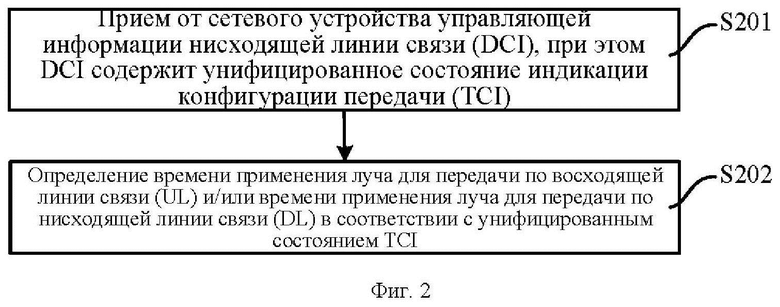

[0044] На фиг. 2 показан алгоритм, иллюстрирующий способ применения луча в соответствии с вариантом раскрытия настоящего изобретения.

[0045] На фиг. 3 показан алгоритм, иллюстрирующий способ применения луча в соответствии с вариантом раскрытия настоящего изобретения.

[0046] На фиг. 4 показана структурная схема, иллюстрирующая устройство связи в соответствии с вариантом раскрытия настоящего изобретения.

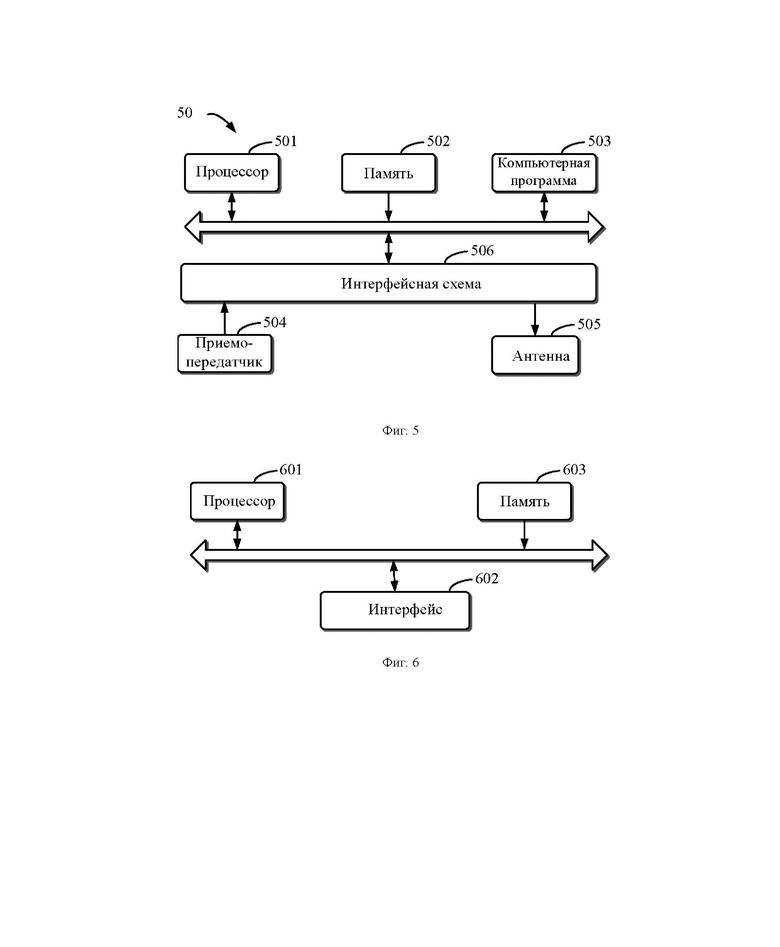

[0047] На фиг. 5 показана структурная схема, иллюстрирующая устройство связи в соответствии с вариантом раскрытия настоящего изобретения.

[0048] На фиг. 6 показана структурная схема, иллюстрирующая микросхему в соответствии с вариантом раскрытия настоящего изобретения.

ПОДРОБНОЕ ОПИСАНИЕ

[0049] Для ясности последующего описания вначале описывается терминология.

[0050] 1. Управляющая информация нисходящей линии связи (DCI, Downlink Control Information)

[0051] DCI переносится в PDCCH. DCI может содержать назначение ресурсов восходящей линии связи (UL, Uplink) и нисходящей линии связи (DL, Downlink), информацию о гибридном автоматическом запросе повторной передачи (HARQ), параметры управления мощностью и т.д. PDCCH является видом физического канала, переносящего DCI.

[0052] 2. Индикация луча

[0053] Согласно версии 16 (Rel-16), могут указываться лучи, соответствующие PDCCH, PDSCH, PUCCH, PUSCH и/или RS и т.д.

[0054] RS включает опорный сигнал информации о состоянии канала (CSI-RS), опорный сигнал зондирования (SRS), опорный сигнал позиционирования (PRS), опорный сигнал отслеживания (TRS, Tracking Reference Signal) и т.д. CSI-RS включает CSI-RS, используемый для измерения информации о состоянии канала, или CSI-RS, используемый для измерения луча, или CSI-RS, используемый для оценки потерь в тракте передачи. SRS включает SRS, используемый для измерения информации о состоянии канала на основе кодовой книги или без применения кодовой книги, или SRS, используемый для измерения луча, или SRS, используемый для измерения позиционирования.

[0055] Описываемый луч также называется состоянием индикатора конфигурации передачи (TCI, Transmission Configuration Indicator). Состояние TCI включает информацию квази-совместного размещения (QCL, Quasi Co-location) типа D. Описываемое время применения луча также называется временем применения состояния TCI.

[0056] Для лучшего понимания способа применения луча, соответствующего варианту раскрытия настоящего изобретения, ниже вначале описывается система связи, к которой применимо раскрытие.

[0057] На фиг. 1 показана архитектурная схема системы связи в соответствии с вариантом раскрытия настоящего изобретения. Система связи может содержать, без ограничения приведенным количеством, одно сетевое устройство и один терминал. Количество устройств и их вид показаны на фиг. 1 только для примера и не предназначено для ограничения вариантов раскрытия настоящего изобретения. В фактических применениях система может содержать два или более сетевых устройств или два или более терминалов. Система связи, показанная на фиг. 1, содержит одно сетевое устройство 101 и один терминал 102, показанные в качестве примера.

[0058] Следует отметить, что технические решения, соответствующие вариантам раскрытия настоящего изобретения, могут применяться к различным системам связи, например, к системе долгосрочного развития (LTE), системе мобильной связи 5-го поколения (5G), системе новой радиотехнологии (NR) 5G или к другим новым системам мобильной связи, которые предполагается разрабатывать в будущем. Следует также отметить, что в варианте раскрытия настоящего изобретения прямая линия связи может также называться непосредственной линией связи.

[0059] Сетевое устройство 101 в вариантах раскрытия представляет собой объект на сетевой стороне, который используется для передачи или приема сигналов. Например, сетевое устройство 101 может представлять собой усовершенствованный узел eNB (eNB, evolved NodeB), приемопередающий пункт (TRP, Transmission Reception Point), узел NodeB следующего поколения (gNB) в системе NR или другие базовые станции в будущей системе мобильной связи, или узел доступа в системе точной беспроводной связи (WiFi, Wireless Fidelity) и т.д. Варианты раскрытия настоящего изобретения не ограничены конкретной технологией и конкретным видом оборудования, используемым сетевым устройством. Сетевое устройство в соответствии с вариантами раскрытия может состоять из централизованного блока (CU, Centralized Unit) и распределенного блока (DU, Distributed Unit). CU также может называться блоком управления. Структура CU-DU может использоваться для разделения уровней протокола сетевого устройства (такого как базовая станция), функции некоторых уровней протокола размещаются в CU для централизованного управления, и функции всех уровней протокола или оставшихся уровней протокола распределяются в DU таким образом, чтобы CU централизованно управлял DU.

[0060] Терминал 102 в вариантах раскрытия представляет собой объект на стороне пользователя, который применяется для приема или передачи сигналов, например, таким объектом может быть мобильный телефон. Терминал также может называться оконечным оборудованием, пользовательским оборудованием (UE, User Equipment), мобильной станцией (MS, Mobile Station), мобильным терминалом (МТ, Mobile Terminal) и т.д. Терминал может представлять собой автомобиль, выполняющий функции мобильной связи, интеллектуальный автомобиль, мобильный телефон, носимое устройство, Pad, компьютер, выполняющий функции беспроводного приемопередатчика, терминал виртуальной реальности (VR, Virtual Reality), терминал дополненной реальности (AR, Augmented Reality), беспроводной терминал в системе промышленного контроля, беспроводной терминал в системе проката, беспроводный терминал в системе удаленной хирургии, беспроводный терминал в интеллектуальной электросети, беспроводный терминал в системе безопасности на транспорте, беспроводный терминал в интеллектуальном городе, беспроводный терминал в интеллектуальном доме и т.д. Варианты раскрытия настоящего изобретения не ограничены конкретной технологией и конкретным видом оборудования, используемым терминалом.

[0061] В версии Rel-16 независимо указываются лучи, соответствующие PDCCH, PDSCH, PUSCH, PUCCH и/или RS. Опорный сигнал включает CSI-RS, SRS, PRS, TRS и т.д. CSI-RS включает CSI-RS для измерения информации о состоянии канала или CSI-RS для измерения луча, или CSI-RS для оценки потерь в тракте передачи. SRS включает SRS, используемый для измерения информации о состоянии канала на основе кодовой книги или без применения кодовой книги, или SRS, используемый для измерения луча, или SRS, используемый для измерения позиционирования. PDCCH и PUCCH используют MAC СЕ для активизации луча. PDSCH и PUSCH указывают свои соответствующие лучи на основе сигнализации DCI. В настоящее время для уменьшения непроизводительных расходов при сигнализации одним возможным способом является использование общего луча. В настоящее время общий луч может указываться независимо посредством отдельного состояния UL TCI для передачи по UL и отдельного состояния DL TCI для передачи по DL, или может указываться посредством совместного состояния TCI для передачи по UL и DL. То есть, если базовая станция указывает общий луч для DL, то общий луч для DL может использоваться для PDSCH и частично/полностью для PDCCH терминала (например, выделенный PDCCH UE). Если базовая станция указывает общий луч для UL, то общий луч для UL может использоваться для PUSCH и частично/полностью для PUCCH терминала.

[0062] В настоящее время предлагается, чтобы унифицированное состояние TCI, указываемое с помощью DCI, могло использоваться после временного интервала Т, если передается отклик в виде символа подтверждения (ACK) гибридного автоматического запроса повторной передачи (HARQ) для DCI. То есть существует временной интервал Т между временем применения луча и моментом времени передачи отклика HARQ ACK. Однако в настоящее время существуют недостатки в способе определения времени применения луча в процессе индикации перекрестных несущих, и невозможно гарантировать, что лучи сетевого устройства и терминала согласуются во время процесса индикации перекрестных несущих.

[0063] Следует принимать во внимание, что система связи, описываемая в соответствии с раскрытием настоящего изобретения, представлена для более четкой иллюстрации технических решений, предлагаемых посредством вариантов раскрытия, и эти иллюстрации не направлены на ограничение технических решений, соответствующих вариантам осуществления настоящего изобретения. Специалистам в этой области техники понятно, что с развитием сетевой архитектуры и внедрением новых сценариев обслуживания технические решения, реализуемые с помощью вариантов раскрытия настоящего изобретения, могут также подходить для решения схожих технических проблем.

[0064] Ниже со ссылкой на прилагаемые чертежи более подробно представлены способ и устройство для применения луча в соответствии с раскрытием настоящего изобретения.

[0065] На фиг. 2 показан алгоритм, иллюстрирующий способ применения луча в соответствии с вариантом раскрытия настоящего изобретения. Способ применим к терминалу. Как показано на фиг. 2, способ может, без ограничения приведенными операциями, включать следующие шаги.

[0066] На шаге S201 от сетевого устройства принимается DCI. DCI содержит унифицированное состояние TCI.

[0067] В соответствии с вариантом раскрытия настоящего изобретения луч указывается согласно унифицированному состоянию TCI или общему состоянию TCI в DCI, и луч может быть общим лучом. После приема терминалом унифицированного состояния TCI или общего состояния TCI в DCI терминал может применить луч.

[0068] На шаге S202 определяется время применения луча для передачи по UL и/или время применения луча для передачи по DL в соответствии с унифицированным состоянием TCI.

[0069] В соответствии с вариантами раскрытия настоящего изобретения время применения луча является моментом времени начала применения луча. Для обеспечения должного качества связи требуется, чтобы время применения луча для сетевого устройства согласовалось с соответствующим временем для терминала. После приема унифицированного состояния TCI в DCI может определяться время применения луча для передачи по UL и/или время применения луча для передачи по DL в соответствии с унифицированным состоянием TCI.

[0070] В альтернативном варианте время применения луча является моментом времени начала применения луча. Для обеспечения должного качества связи требуется, чтобы время применения луча для сетевого устройства согласовывалось с соответствующим временем для терминала. После приема унифицированного состояния TCI может определяться время применения луча для передачи по DL в соответствии с унифицированным состоянием TCI.

[0071] В соответствии с вариантами раскрытия настоящего изобретения удается достичь того, что соответствующее время применения луча для передачи по UL и/или соответствующее время применения луча для передачи по DL определяется в соответствии с DCI, и при этом выполняется применение луча. Это обеспечивает согласованность между лучами сетевого устройства и лучами терминала, а также повышает производительность передачи.

[0072] Опционально, DCI содержит информацию индикации назначения DL, или эта информация может отсутствовать.

[0073] DCI может содержать информацию индикации назначения DL, которая используется для индикации частотно-временных ресурсов PDSCH; или информация индикации назначения DL может отсутствовать в DCI.

[0074] Опционально, время применения луча для передачи по UL и/или время применения луча для передачи по DL представляет собой время после времени передачи отклика в виде символа подтверждения (ACK) гибридного автоматического запроса повторной передачи (HARQ) для DCI с множеством символов между ними. Время применения луча для передачи по UL и/или время применения луча для передачи по DL представляет собой время применения унифицированного состояния TCI.

[0075] В соответствии с вариантами раскрытия настоящего изобретения HARQ представляет собой технологию, которая объединяет прямое исправление ошибок (FEC, Forward Error Correction) и автоматический запрос повторной передачи (ARQ, Automatic Repeat Request). Базовый принцип HARQ заключается в следующем. Технология FEC используется на приемном конце для коррекции части ошибок из всех ошибок, которые могут быть скорректированы; выполняется обнаружение ошибок, и определяются пакеты данных, которые не могут быть скорректированы; пакеты данных, которые не могут быть скорректированы, отбрасываются; и на передающий конец передается запрос повторной передачи тех же пакетов данных. HARQ ACK является информацией обратной связи, передаваемой приемным концом в передающий конец. Терминал является приемным концом, время применения луча является моментом времени, разделяющим множество символов после момента времени, когда терминал передает в сетевое устройство HARQ ACK.

[0076] В соответствии с вариантами раскрытия настоящего изобретения удается достичь того, что соответствующее время применения луча для передачи по UL и/или время применения луча для передачи по DL определяется в соответствии со временем передачи отклика HARQ ACK для DCI. Это обеспечивает согласованность между лучами сетевого устройства и лучами терминала, а также повышает производительность передачи.

[0077] Опционально, множество символов представляет собой первое количество символов, и первое количество символов определяется на основе разноса поднесущих при передаче по DL, при этом время применения луча является временем применения луча для передачи по DL; и/или множество символов представляет собой второе количество символов, и второе количество символов определяется на основе разноса поднесущих при передаче по UL, при этом время применения луча является временем применения луча для передачи по UL.

[0078] В соответствии с вариантами раскрытия настоящего изобретения время применения луча представляет собой время после времени передачи отклика HARQ ACK с первым количеством символов между моментами времени, первое количество символов определяется на основе разноса поднесущих (SCS) при передаче по DL, при этом символы являются временными символами, и время применения луча является временем применения луча для передачи по DL; и/или

[0079] время применения луча представляет собой время после времени передачи отклика HARQ ACK со вторым количеством символов между моментами времени, второе количество символов определяется на основе SCS при передаче по UL, при этом символы являются временными символами, и время применения луча является временем применения луча для передачи по UL.

[0080] Опционально, первое количество символов определяется на основе SCS при передаче по DL, и это означает, что временной интервал, занимаемый каждым символом, определяется на основе SCS при передаче по DL. Например, если SCS при передаче по DL составляет 15 кГц, каждый временной интервал составляет 1 мс, и если временной интервал содержит N символов, то временной интервал, занимаемый каждым символом, составляет 1/14 мс, где значение N равно 12 или 14. В другом примере, если SCS при передаче по DL составляет 30 кГц, каждый временной интервал составляет 0,5 мс, и если временной интервал содержит N символов, то временной интервал, занимаемый каждым символом, составляет 1/28 мс, где значение N равно 12 или 14.

[0081] Опционально, второе количество символов определяется на основе SCS при передаче по UL, и это означает, что временной интервал, занимаемый каждым символом, определяется на основе SCS при передаче по UL. Например, если SCS при передаче по UL составляет 15 кГц, каждый временной интервал составляет 1 мс, и если временной интервал содержит N символов, то временной интервал, занимаемый каждым символом, составляет 1/14 мс, где значение N равно 12 или 14. В другом примере, если SCS при передаче по UL составляет 30 кГц, каждый временной интервал составляет 0,5 мс, и если временной интервал содержит N символов, то временной интервал, занимаемый каждым символом, составляет 1/28 мс, где значение N равно 12 или 14.

[0082] Опционально, первое количество символов и/или второе количество символов конфигурируется сетевым устройством. Значение первого количества символов и второго количества символов могут совпадать или различаться.

[0083] В соответствии с вариантами раскрытия настоящего изобретения удается достичь того, что первое количество символов и/или второе количество символов определяется на основе SCS, и соответствующее время применения луча для передачи по UL и соответствующее время применения луча для передачи по DL определяются согласно количеству символов и времени передачи отклика HARQ ACK. Это обеспечивает согласованность между лучами сетевого устройства и лучами терминала, а также повышает производительность передачи.

[0084] Опционально, интервал времени для множества символов является первым значением времени; или множество символов представляют собой третье количество символов, при этом третье количество символов определяется на основе SCS при передаче по UL или SCS при передаче по DL, и время применения луча является временем применения луча для передачи по UL и передачи по DL.

[0085] В соответствии с вариантами раскрытия настоящего изобретения временной интервал для множества символов может представлять собой первое значение времени, и первое значение времени является абсолютным значением времени, а не числом/количеством символов. То есть, время применения луча представляет собой время после времени передачи отклика HARQ ACK с первым значением времени между моментами времени. Конкретная числовая величина первого значения времени может настраиваться разработчиком в соответствии с фактической реализацией, что не ограничивается вариантом раскрытия настоящего изобретения. Согласно возможной реализации первое значение времени конфигурируется сетевым устройством. Время применения луча представляет собой время применения луча для передачи по UL и передачи по DL. То есть, независимо от конкретных числовых значений для SCS при передаче по UL и SCS при передаче по DL, как при передаче по UL, так и при передаче по DL применяется состояние TCI, указываемое DCI после первого времени.

[0086] В альтернативном варианте время применения луча представляет собой время после времени передачи отклика HARQ ACK со вторым количеством символов между моментами времени. Третье количество символов определяется на основе SCS при передаче по UL или SCS при передаче по DL, при этом символы являются временными символами, и время применения луча является временем применения луча для передачи по UL или временем применения луча для передачи по DL. То есть, для определения временного интервала, занимаемого третьим количеством символов, используется SCS при передаче по UL или SCS при передаче по DL. В этом случае, если SCS при передаче по UL отличается от SCS при передаче по DL, как при передаче по UL, так и при передаче по DL может также применяться состояние TCI, указываемое DCI после того же значения времени.

[0087] Опционально, значение третьего количества конфигурируется сетевым устройством, при этом третье количество символов определяется на основе SCS при передаче по UL или SCS при передаче по DL, и это означает, что временной интервал, занимаемый каждым символом в третьем количестве символов, определяется SCS при передаче по UL или SCS при передаче по DL.

[0088] В соответствии с вариантами раскрытия настоящего изобретения удается достичь того, что третье количество символов определяется на основе SCS при передаче по UL или SCS при передаче по DL, и соответствующее время применения луча для передачи по UL и/или время применения луча для передачи по DL определяются согласно количеству символов и времени передачи отклика HARQ ACK; или соответствующее время применения луча для передачи по UL и/или время применения луча для передачи по DL определяются согласно первому значению времени и времени передачи отклика HARQ ACK. Это обеспечивает согласованность между лучами сетевого устройства и лучами терминала, а также повышает производительность передачи.

[0089] Опционально, DCI и соответствующее время применения луча для передачи по UL и/или время применения луча для передачи по DL соответствуют компонентной несущей одной и той же несущей. То есть, DCI используется для указания состояния TCI при передаче по UL и/или передаче по DL на той же несущей. В альтернативном варианте DCI и передача по UL и/или передача по DL соответствуют компонентным несущим различных несущих, и SCS, соответствующий DCI, больше или равен SCS при передаче по UL или SCS при передаче по DL. То есть, DCI используется для указания состояния TCI при передаче по UL и/или передаче по DL на различных частотах.

[0090] Опционально, множество символов содержит четвертое количество символов и пятое количество символов, при этом четвертое количество символов определяется на основе SCS при передаче по DL, пятое количество символов определяется на основе SCS DCI и SCS при передаче по DL, и время применения луча является временем применения луча для передачи по DL; и/или

[0091] множество символов содержит шестое количество символов и седьмое количество символов, при этом шестое количество символов определяется на основе SCS при передаче по UL, седьмое количество символов определяется на основе SCS DCI и SCS при передаче по UL, и время применения луча является временем применения луча для передачи по UL.

[0092] В соответствии с вариантами раскрытия настоящего изобретения, если DCI и передача по DL соответствуют компонентным несущим различных несущих, и SCS, соответствующий DCI, меньше SCS при передаче по DL, то терминал не может своевременно обработать данные, и, таким образом, требуется дополнительная задержка (то есть, дополнительные символы); дополнительное количество символов определяется после определения четвертого количества символов на основе SCS при передаче по DL; дополнительное количество символов пропорционально SCS при передаче по DL и обратно пропорционально SCS DCI; дополнительное количество символов является пятым количеством символов; множество символов содержит четвертое количество символов и пятое количество символов, и время применения луча является временем после времени передачи отклика HARQ ACK с суммой четвертого количества символов и пятого количества символов между этими моментами времени, при этом символы являются временными символами, и время применения луча является временем применения луча при передаче по DL; и/или

[0093] если DCI и передача по UL соответствуют компонентным несущим различных несущих, и SCS, соответствующий DCI, меньше SCS при передаче по UL, то терминал не может своевременно обработать данные, и, таким образом, требуется дополнительная задержка (то есть, дополнительные символы); дополнительное количество символов определяется после определения шестого количества символов на основе SCS при передаче по UL; дополнительное количество символов пропорционально SCS при передаче по UL и обратно пропорционально SCS DCI; дополнительное количество символов является седьмым количеством символов; и время применения луча является временем после времени передачи отклика HARQ ACK с суммой шестого количества символов и седьмого количества символов между этими моментами времени, при этом символы являются временными символами, и время применения луча является временем применения луча при передаче по UL.

[0094] Опционально, четвертое количество символов определяется на основе SCS при передаче по DL, и это означает, что временной интервал, занимаемый каждым символом, определяется на основе SCS при передаче по DL. Например, если SCS при передаче по DL составляет 15 кГц, каждый временной интервал составляет 1 мс, и если временной интервал содержит N символов, то временной интервал, занимаемый каждым символом, составляет 1/14 мс, где значение N равно 12 или 14. В другом примере, если SCS при передаче по DL составляет 30 кГц, каждый временной интервал составляет 0,5 мс, и если временной интервал содержит N символов, то временной интервал, занимаемый каждым символом, составляет 1/28 мс, где значение N равно 12 или 14.

[0095] Опционально, определение пятого количества символов на основе SCS DCI и SCS при передаче по DL означает, что значение пятого количества символов составляет где d₁ - число символов, - SCS при передаче по DL, и - CS DCI. После определения значения пятого количества символов временной интервал, занимаемый каждым символом в пятом количестве символов, совпадает с временным интервалом, занимаемым каждым символом в четвертом количестве символов, который определяется на основе SCS при передаче по DL.

[0096] Опционально, шестое количество символов определяется на основе SCS при передаче по UL, и это означает, что временной интервал, занимаемый каждым символом, определяется на основе SCS при передаче по UL. Например, если SCS при передаче по UL составляет 15 кГц, каждый временной интервал составляет 1 мс, и если временной интервал содержит N символов, то временной интервал, занимаемый каждым символом, составляет 1/14 мс, где значение N равно 12 или 14. В другом примере, если SCS при передаче по UL составляет 30 кГц, каждый временной интервал составляет 0,5 мс, и если временной интервал содержит N символов, то временной интервал, занимаемый каждым символом, составляет 1/28 мс, где значение N равно 12 или 14.

[0097] Опционально, определение седьмого количества символов на основе SCS DCI и SCS при передаче по UL означает, что значение седьмого количества символов составляет где d₂ - число символов, - SCS при передаче по UL, и - SCS DCI. После определения значения седьмого количества символов временной интервал, занимаемый каждым символом в седьмом количестве символов, совпадает с временным интервалом, занимаемым каждым символом в шестом количестве символов, который определяется на основе SCS при передаче по UL.

[0098] Опционально, значение четвертого количества символов и/или шестого количества символов конфигурируется сетевым устройством. Значение четвертого количества символов и значение шестого количества символов могут совпадать или различаться.

[0099] Опционально, значения d₁ и/или d₂ конфигурируются сетевым устройством или определяются терминалом в соответствии с SCS при передаче по UL и/или SCS при передаче по DL и таблицей соответствия между SCS и d₂ и/или d₂.

[00100] В соответствии с вариантами раскрытия настоящего изобретения удается достичь того, что четвертое количество и/или пятое количество, и/или шестое количество, и/или седьмое количество определяется на основе SCS при передаче по UL и/или SCS при передаче по DL и SCS DCI, и соответствующее время применения луча для передачи по UL и/или соответствующее время применения луча для передачи по DL определяются согласно количеству символов и времени передачи отклика HARQ ACK. Это обеспечивает согласованность между лучами сетевого устройства и лучами терминала, а также повышает производительность передачи.

[00101] Опционально, временной интервал для множества символов представляет собой второе значение времени; или множество символов содержит восьмое количество символов и девятое количество символов, при этом восьмое количество символов определяется на основе SCS при передаче по UL, девятое количество символов определяется на основе SCS DCI и SCS при передаче по UL; или восьмое количество символов определяется на основе SCS при передаче по DL, девятое количество символов определяется на основе SCS DCI и SCS при передаче по DL; время применения луча является временем применения луча при передаче по UL и передаче по DL.

[00102] В соответствии с вариантами раскрытия настоящего изобретения, если DCI и передача по UL и/или передача по DL соответствуют компонентным несущим различных несущих, и SCS, соответствующий DCI, меньше SCS при передаче по UL и/или SCS при передаче по DL, временной интервал для множества символов может представлять собой второе значение времени, и второе значение времени является абсолютным значением времени, а не числом/количеством символов. То есть, время применения луча представляет собой время после времени передачи отклика HARQ ACK со вторым временным значением между моментами времени. Конкретная числовая величина второго значения времени может настраиваться разработчиком в соответствии с фактической реализацией, что не ограничивается вариантом раскрытия настоящего изобретения. Согласно возможной реализации второе значение времени конфигурируется сетевым устройством. Унифицированное состояние TCI используется для передачи по UL и передачи по DL. То есть, независимо от конкретных числовых значений для SCS при передаче по UL и SCS при передаче по DL, как при передаче по UL, так и при передаче по DL применяется состояние TCI, указываемое DCI после второго времени.

[00103] В альтернативном варианте, если DCI и передача по DL соответствуют компонентным несущим различных несущих, и SCS, соответствующий DCI, меньше SCS при передаче по DL, то терминал не может своевременно обработать данные, и, таким образом, требуется дополнительная задержка (то есть, дополнительные символы). После определения восьмого количества символов на основе SCS при передаче по DL определяется дополнительное количество символов. Дополнительное количество символов пропорционально SCS при передаче по DL и обратно пропорционально SCS DCI. Дополнительное количество символов является девятым количеством символов. Время применения луча является временем после времени передачи отклика HARQ ACK с суммой восьмого количества символов и девятого количества символов между моментами времени. Символы являются временными символами, и унифицированное состояние TCI используется для передачи по UL и передачи по DL. То есть, SCS при передаче по DL используется для определения временного интервала, занимаемого восьмым количеством символов, и значения девятого количества символов. В этом случае, если SCS при передаче по UL отличается от SCS при передаче по DL, то как при передаче по UL, так и при передаче по DL также может применяться состояние TCI, указываемое DCI после того же времени.

[00104] В альтернативном варианте если DCI и передача по UL соответствуют компонентным несущим различных несущих, и SCS, соответствующий DCI, меньше SCS при передаче по UL, то терминал не может своевременно обработать данные, и, таким образом, требуется дополнительная задержка (то есть, дополнительные символы). После определения восьмого количества символов на основе SCS при передаче по UL определяется дополнительное количество символов. Дополнительное количество символов пропорционально SCS при передаче по UL и обратно пропорционально SCS DCI. Дополнительное количество символов является девятым количеством символов. Время применения луча является временем после времени передачи отклика HARQ ACK с суммой восьмого количества символов и девятого количества символов между моментами времени. Символы являются временными символами, и унифицированное состояние TCI используется для передачи по UL и передачи по DL. То есть, SCS при передаче по UL используется для определения временного интервала, занимаемого восьмым количеством символов, и значения девятого количества символов. В этом случае, если SCS при передаче по UL отличается от SCS при передаче по DL, то как при передаче по UL, так и при передаче по DL также может применяться состояние TCI, указываемое DCI после того же времени.

[00105] Опционально, восьмое количество символов определяется на основе SCS при передаче по UL, и это означает, что временной интервал, занимаемый каждым символом, определяется на основе SCS при передаче по UL. Например, если SCS при передаче по UL составляет 15 кГц, каждый временной интервал составляет 1 мс, и если временной интервал содержит N символов, то временной интервал, занимаемый каждым символом, составляет 1/14 мс, где значение N равно 12 или 14. В другом примере, если SCS при передаче по UL составляет 30 кГц, каждый временной интервал составляет 0,5 мс, и если временной интервал содержит N символов, то временной интервал, занимаемый каждым символом, составляет 1/28 мс, где значение N равно 12 или 14.

[00106] Опционально, определение девятого количества символов на основе SCS DCI и SCS при передаче по UL означает, что значение девятого количества символов составляет где d₃ - число символов, - SCS при передаче по UL, и - SCS DCI. После определения значения девятого количества символов временной интервал, занимаемый каждым символом в девятом количестве символов, совпадает с временным интервалом, занимаемым каждым символом в восьмом количестве символов, который определяется на основе SCS при передаче по UL.

[00107] Опционально, восьмое количество символов определяется на основе SCS при передаче по DL, и это означает, что временной интервал, занимаемый каждым символом, определяется на основе SCS при передаче по DL. Например, если SCS при передаче по DL составляет 15 кГц, каждый временной интервал составляет 1 мс, и если временной интервал содержит N символов, то временной интервал, занимаемый каждым символом, составляет 1/14 мс, где значение N равно 12 или 14. В другом примере, если SCS при передаче по DL составляет 30 кГц, каждый временной интервал составляет 0,5 мс, и если временной интервал содержит N символов, то временной интервал, занимаемый каждым символом, составляет 1/28 мс, где значение N равно 12 или 14.

[00108] Опционально, определение девятого количества символов на основе SCS DCI и SCS при передаче по DL означает, что значение девятого количества символов составляет где d₄ - число символов, - SCS при передаче по DL, и - SCS DCI. После определения значения девятого количества символов временной интервал, занимаемый каждым символом в девятом количестве символов, совпадает с временным интервалом, занимаемым каждым символом в восьмом количестве символов, который определяется на основе SCS при передаче по UL.

[00109] Опционально, значение восьмого количества конфигурируется сетевым устройством.

[00110] Опционально, значения d₃ и/или d₄ конфигурируются сетевым устройством или определяются терминалом в соответствии с SCS при передаче по UL и/или SCS при передаче по DL и таблицей соответствия между SCS и d₃ и/или d₄.

[00111] В соответствии с вариантами раскрытия настоящего изобретения удается достичь того, что соответствующее время применения луча при передаче по UL и/или соответствующее время применения луча при передаче по DL определяется в соответствии с SCS при передаче по UL и/или SCS при передаче по DL, и/или SCS DCI и временем передачи отклика HARQ ACK; или соответствующее время применения луча для передачи по UL и/или соответствующее время применения луча для передачи по DL определяются согласно второму значению времени и времени передачи отклика HARQ ACK. Это обеспечивает согласованность между лучами сетевого устройства и лучами терминала, а также повышает производительность передачи.

[00112] Опционально, DCI и передача по UL и/или передача по DL соответствуют компонентным несущим различных несущих, и SCS, соответствующий DCI, меньше SCS при передаче по UL и/или SCS при передаче по DL.

[00113] Согласно вариантам раскрытия настоящего изобретения, если DCI и передача по UL и/или передача по DL соответствуют компонентным несущим различных несущих, и SCS, соответствующий DCI, меньше SCS при передаче по UL и/или SCS при передаче по DL, терминал не может своевременно обработать данные, и, таким образом, требуется дополнительная задержка (то есть, дополнительные символы).

[00114] Опционально, передача по DL включает канал DL и/или опорный сигнал DL. Канал DL включает по меньшей мере один из следующих каналов: PDCCH, PDSCH и физический широковещательный канал (РВСН). Опорный сигнал DL включает по меньшей мере один из следующих компонентов: блок сигнала синхронизации (SSB), CSI-RS, опорный сигнал демодуляции (DMRS) или PRS.

[00115] Опционально, передача по UL включает канал UL и/или опорный сигнал UL. Канал UL включает по меньшей мере один из следующих каналов: PUSCH, PUCCH или физический канал произвольного доступа (PRACH). Опорный сигнал UL включает SRS и/или DMRS.

[00116] Опционально, различные компонентные несущие, соответствующие DCI и передаче по UL и/или передаче по DL, включают различные компонентные несущие, соответствующие различным обслуживающим сотам, или различные компонентные несущие, соответствующие различным обслуживающим сотам и сотам, не задействованным в обслуживании.

[00117] На фиг. 3 показан алгоритм, иллюстрирующий способ применения луча в соответствии с вариантом раскрытия настоящего изобретения. Способ применим к сетевому устройству. Как показано на фиг. 3, способ, без ограничения приведенными операциями, может включать следующие шаги.

[00118] На шаге S301 в терминал передается DCI, при этом DCI содержит унифицированное состояние TCI.

[00119] В соответствии с вариантами раскрытия настоящего изобретения сетевое устройство передает в терминал DCI, при этом DCI содержит унифицированное состояние TCI. Луч указывается в соответствии с унифицированным состоянием TCI в DCI, и луч может представлять собой общий луч. После приема терминалом унифицированного состояния TCI или общего состояния TCI в DCI терминал может применить луч.

[00120] На шаге S302 луч применяется в соответствии с DCI.

[00121] В соответствии с вариантами раскрытия настоящего изобретения время применения луча, соответствующее лучу, получается в соответствии с DCI. Время применения луча является моментом времени начала применения луча. Для обеспечения должного качества связи требуется, чтобы время применения луча для сетевого устройства согласовывалось с соответствующим временем для терминала. После приема унифицированного состояния TCI в DCI может определяться время применения луча для передачи по UL и/или время применения луча для передачи по DL в соответствии с унифицированным состоянием TCI.

[00122] В соответствии с вариантами раскрытия настоящего изобретения удается достичь того, что время применения луча для передачи по UL и/или время применения луча для передачи по DL определяется в соответствии с DCI, и при этом выполняется применение луча. Это обеспечивает согласованность между лучами сетевого устройства и лучами терминала, а также повышает производительность передачи.

[00123] В рамках вышеописанных вариантов осуществления, соответствующих раскрытию настоящего изобретения, предлагаемые способы представлены с точки зрения сетевого устройства и терминала. Для реализации каждой функции, соответствующей способам, предлагаемым в рамках представленных выше вариантов раскрытия настоящего изобретения, сетевое устройство и терминал могут содержать аппаратные блоки и программные модули, реализующие указанные выше функции, как по отдельности, так и в сочетании друг с другом. Определенные указанные выше функции могут выполняться аппаратными блоками, программными модулями или совместно аппаратными блоками и программными модулями.

[00124] На фиг. 4 показана структурная схема, иллюстрирующая устройство 40 связи в соответствии с вариантом раскрытия настоящего изобретения. Устройство 40 связи, показанное на фиг. 4, может содержать приемопередающий модуль 401 и модуль 402 обработки. Приемопередающий модуль 402 может содержать модуль передачи и/или модуль приема. Модуль передачи используется для реализации функции передачи, а модуль приема используется для реализации функции приема. Приемопередающий модуль 401 может выполнять функцию передачи и/или функцию приема.

[00125] Устройство 40 связи может представлять собой терминал (такой как терминал, используемый в описанных выше реализациях способа), устройство, установленное в терминале, или устройство, которое может использоваться совместно с терминалом. В альтернативном варианте устройство 40 связи может представлять собой сетевое устройство, устройство, установленное в сетевом устройстве, или устройство, которое может использоваться совместно с сетевым устройством.

[00126] Если устройство 40 связи представляет собой терминал (такой как терминал, используемый в описанных выше реализациях способа), устройство связи содержит модуль приема и модуль определения.

[00127] Модуль приема сконфигурирован для приема DCI от сетевого устройства, при этом DCI содержит унифицированное состояние TCI.

[00128] В соответствии с вариантом раскрытия настоящего изобретения луч указывается согласно унифицированному состоянию TCI или общему состоянию TCI в DCI, и луч может быть общим лучом. После приема терминалом унифицированного состояния TCI или общего состояния TCI в DCI терминал может применить луч.

[00129] Модуль определения сконфигурирован для определения времени применения луча для передачи по UL и/или времени применения луча для передачи по DL в соответствии с унифицированным состоянием TCI.

[00130] В соответствии с вариантами раскрытия настоящего изобретения время применения луча является моментом времени начала применения луча. Для обеспечения должного качества связи требуется, чтобы время применения луча для сетевого устройства согласовалось с соответствующим временем для терминала. После приема унифицированного состояния TCI в DCI может определяться время применения луча для передачи по UL и/или время применения луча для передачи по DL в соответствии с унифицированным состоянием TCI.

[00131] В соответствии с вариантами раскрытия настоящего изобретения удается достичь того, что соответствующее время применения луча для передачи по UL и/или время применения луча для передачи по DL определяется в соответствии с DCI, и при этом выполняется применение луча. Это обеспечивает согласованность между лучами сетевого устройства и лучами терминала, а также повышает производительность передачи.

[00132] Опционально, DCI содержит информацию индикации назначения DL, или эта информация может отсутствовать.

[00133] DCI может содержать информацию индикации назначения DL, которая используется для индикации частотно-временных ресурсов PDSCH. В альтернативном варианте информация индикации назначения DL может отсутствовать в DCI.

[00134] Согласно варианту реализации время применения луча для передачи по UL и/или время применения луча для передачи по DL представляет собой время после времени передачи отклика HARQ ACK для DCI с множеством символов между ними. Время применения луча для передачи по UL и/или время применения луча для передачи по DL представляет собой время применения унифицированного состояния TCI.

[00135] В соответствии с вариантами раскрытия настоящего изобретения HARQ представляет собой технологию, которая объединяет прямое исправление ошибок (FEC) и автоматический запрос повторной передачи (ARQ). Базовый принцип HARQ заключается в следующем. Технология FEC используется на приемном конце для коррекции части ошибок из всех ошибок, которые могут быть скорректированы; выполняется обнаружение ошибок, и определяются пакеты данных, которые не могут быть скорректированы; пакеты данных, которые не могут быть скорректированы, отбрасываются; и на передающий конец передается запрос повторной передачи тех же пакетов данных. HARQ ACK является информацией обратной связи, передаваемой приемным концом в передающий конец. Терминал является приемным концом, время применения луча является моментом времени, разделяющим множество символов после момента времени, когда терминал передает в сетевое устройство HARQ ACK.

[00136] В соответствии с вариантами раскрытия настоящего изобретения удается достичь того, что соответствующее время применения луча для передачи по UL и/или время применения луча для передачи по DL определяется в соответствии со временем передачи отклика HARQ ACK для DCI. Это обеспечивает согласованность между лучами сетевого устройства и лучами терминала, а также повышает производительность передачи.

[00137] В соответствии с реализацией множество символов представляет собой первое количество символов, и первое количество символов определяется на основе SCS при передаче по DL, при этом время применения луча является временем применения луча для передачи по DL; и/или

[00138] множество символов представляет собой второе количество символов, и второе количество символов определяется на основе SCS при передаче по UL, при этом время применения луча является временем применения луча для передачи по UL.

[00139] В соответствии с вариантами раскрытия настоящего изобретения время применения луча представляет собой время после времени передачи отклика HARQ ACK с первым количеством символов между моментами времени, первое количество символов определяется на основе SCS при передаче по DL, при этом символы являются временными символами, время применения луча является временем применения луча для передачи по DL; и/или

[00140] время применения луча представляет собой время после времени передачи отклика HARQ ACK со вторым количеством символов между моментами времени, второе количество символов определяется на основе SCS при передаче по UL, при этом символы являются временными символами, и время применения луча является временем применения луча для передачи по UL.

[00141] Опционально, первое количество символов определяется на основе SCS при передаче по DL, и это означает, что временной интервал, занимаемый каждым символом, определяется на основе SCS при передаче по DL. Например, если SCS при передаче по DL составляет 15 кГц, каждый временной интервал составляет 1 мс, и если временной интервал содержит N символов, то временной интервал, занимаемый каждым символом, составляет 1/14 мс, где значение N равно 12 или 14. В другом примере, если SCS при передаче по DL составляет 30 кГц, каждый временной интервал составляет 0,5 мс, и если временной интервал содержит N символов, то временной интервал, занимаемый каждым символом, составляет 1/28 мс, где значение N равно 12 или 14.

[00142] Опционально, второе количество символов определяется на основе SCS при передаче по UL, и это означает, что временной интервал, занимаемый каждым символом, определяется на основе SCS при передаче по UL. Например, если SCS при передаче по UL составляет 15 кГц, каждый временной интервал составляет 1 мс, и если временной интервал содержит N символов, то временной интервал, занимаемый каждым символом, составляет 1/14 мс, где значение N равно 12 или 14. В другом примере, если SCS при передаче по UL составляет 30 кГц, каждый временной интервал составляет 0,5 мс, и если временной интервал содержит N символов, то временной интервал, занимаемый каждым символом, составляет 1/28 мс, где значение N равно 12 или 14.

[00143] Опционально, первое количество символов и/или второе количество символов конфигурируется сетевым устройством. Значение первого количества символов и второго количества символов могут совпадать или различаться.

[00144] В соответствии с вариантами раскрытия настоящего изобретения удается достичь того, что первое количество символов и/или второе количество символов определяется на основе SCS, и соответствующее время применения луча для передачи по UL и/или соответствующее время применения луча для передачи по DL определяется согласно количеству символов и времени передачи отклика HARQ ACK. Это обеспечивает согласованность между лучами сетевого устройства и лучами терминала, а также повышает производительность передачи.

[00145] Согласно варианту раскрытия настоящего изобретения интервал времени для множества символов является первым значением времени; или множество символов представляют собой третье количество символов, при этом третье количество символов определяется на основе SCS при передаче по UL или SCS при передаче по DL, и время применения луча является временем применения луча для передачи по UL и передачи по DL.

[00146] Согласно варианту раскрытия настоящего изобретения, интервал времени для множества символов может представлять собой первое значение времени, и первое значение времени является абсолютным значением времени, а не числом/количеством символов. То есть, время применения луча представляет собой время после времени передачи отклика HARQ ACK с первым значением времени между моментами времени. Конкретная числовая величина первого значения времени может настраиваться разработчиком в соответствии с фактической реализацией, что не ограничивается вариантом раскрытия настоящего изобретения. Согласно возможной реализации первое значение времени конфигурируется сетевым устройством. Время применения луча представляет собой время применения луча для передачи по UL и передачи по DL. То есть, независимо от конкретных числовых значений для SCS при передаче по UL и SCS при передаче по DL, как при передаче по UL, так и при передаче по DL применяется состояние TCI, указываемое DCI после первого времени.

[00147] В альтернативном варианте время применения луча представляет собой время после времени передачи отклика HARQ ACK с третьим количеством символов между моментами времени. Третье количество символов определяется на основе SCS при передаче по UL или SCS при передаче по DL, при этом символы являются временными символами, и время применения луча является временем применения луча для передачи по UL или временем применения луча для передачи по DL. То есть, для определения временного интервала, занимаемого каждым символом в третьем количестве символов, используется SCS при передаче по UL и SCS при передаче по DL. В этом случае, если SCS при передаче по UL отличается от SCS при передаче по DL, как при передаче по UL, так и при передаче по DL может также применяться состояние TCI, указываемое DCI после того же значения времени.

[00148] Опционально, значение третьего количества конфигурируется сетевым устройством, при этом третье количество символов определяется на основе SCS при передаче по UL или SCS при передаче по DL, и это означает, что временной интервал, занимаемый каждым символом в третьем количестве символов, определяется SCS при передаче по UL или SCS при передаче по DL.

[00149] В соответствии с вариантами раскрытия настоящего изобретения удается достичь того, что третье количество символов определяется в соответствии с SCS при передаче по UL или SCS при передаче по DL, и соответствующее время применения луча при передаче по UL и/или время применения луча при передаче по DL определяется в соответствии с количеством символов и временем передачи отклика HARQ ACK; или соответствующее время применения луча при передаче по UL и/или время применения луча при передаче по DL определяется в соответствии с первым значением времени и временем передачи отклика HARQ ACK. Это обеспечивает согласованность между лучами сетевого устройства и лучами терминала, а также повышает производительность передачи.

[00150] Согласно варианту осуществления, DCI и передача по UL и/или передача по DL соответствуют компонентной несущей одной и той же несущей; или DCI и передача по UL и/или передача по DL соответствуют компонентным несущим различных несущих, и SCS, соответствующий DCI, больше или равен SCS при передаче по UL и/или SCS при передаче по DL.

[00151] Согласно варианту осуществления, множество символов включает четвертое количество символов и пятое количество символов, при этом четвертое количество символов определяется на основе SCS при передаче по DL, пятое количество символов определяется на основе SCS DCI и SCS при передаче по DL, и время применения луча представляет собой время применения луча для передачи по DL; и/или

[00152] и/или множество символов включает шестое количество символов и седьмое количество символов, при этом шестое количество символов определяется на основе SCS при передаче по UL, и седьмое количество символов определяется на основе SCS DCI и SCS при передаче по UL, и время применения луча является временем применения луча для передачи по UL.

[00153] В соответствии с вариантами раскрытия настоящего изобретения, если DCI и передача по DL соответствуют компонентным несущим различных несущих, и SCS, соответствующий DCI, меньше SCS при передаче по DL, то терминал не может своевременно обработать данные, и, таким образом, требуется дополнительная задержка (то есть, дополнительные символы); дополнительное количество символов определяется после определения четвертого количества символов на основе SCS при передаче по DL; дополнительное количество символов пропорционально SCS при передаче по DL и обратно пропорционально SCS DCI; дополнительное количество символов является пятым количеством символов; множество символов содержит четвертое количество символов и пятое количество символов, и время применения луча является временем после времени передачи отклика HARQ ACK с суммой четвертого количества символов и пятого количества символов между моментами времени, при этом символы являются временными символами, и время применения луча является временем применения луча при передаче по DL; и/или

[00154] если DCI и передача по UL соответствуют компонентным несущим различных несущих, и SCS, соответствующий DCI, меньше SCS при передаче по UL, то терминал не может своевременно обработать данные, и, таким образом, требуется дополнительная задержка (то есть, дополнительные символы); дополнительное количество символов определяется после определения шестого количества символов на основе SCS при передаче по UL; дополнительное количество символов пропорционально SCS при передаче по UL и обратно пропорционально SCS DCI; дополнительное количество символов является седьмым количеством символов; и время применения луча является временем после времени передачи отклика HARQ ACK с суммой шестого количества символов и седьмого количества символов между моментами времени, при этом символы являются временными символами, и время применения луча является временем применения луча при передаче по UL.

[00155] Опционально, четвертое количество символов определяется на основе SCS при передаче по DL, и это означает, что временной интервал, занимаемый каждым символом, определяется на основе SCS при передаче по DL. Например, если SCS при передаче по DL составляет 15 кГц, каждый временной интервал составляет 1 мс, и если временной интервал содержит N символов, то временной интервал, занимаемый каждым символом, составляет 1/14 мс, где значение N равно 12 или 14. В другом примере, если SCS при передаче по DL составляет 30 кГц, каждый временной интервал составляет 0,5 мс, и если временной интервал содержит N символов, то временной интервал, занимаемый каждым символом, составляет 1/28 мс, где значение N равно 12 или 14.

[00156] Опционально, определение пятого количества символов на основе SCS DCI и SCS при передаче по DL означает, что значение пятого количества символов составляет где d₁ - число символов, - SCS при передаче по DL, и - SCS DCI. После определения значения пятого количества символов временной интервал, занимаемый каждым символом в пятом количестве символов, совпадает с временным интервалом, занимаемым каждым символом в четвертом количестве символов, который определяется на основе SCS при передаче по DL.

[00157] Опционально, шестое количество символов определяется на основе SCS при передаче по UL, и это означает, что временной интервал, занимаемый каждым символом, определяется на основе SCS при передаче по UL. Например, если SCS при передаче по UL составляет 15 кГц, каждый временной интервал составляет 1 мс, и если временной интервал содержит N символов, то временной интервал, занимаемый каждым символом, составляет 1/14 мс, где значение N равно 12 или 14. В другом примере, если SCS при передаче по UL составляет 30 кГц, каждый временной интервал составляет 0,5 мс, и если временной интервал содержит N символов, то временной интервал, занимаемый каждым символом, составляет 1/28 мс, где значение N равно 12 или 14.

[00158] Опционально, определение седьмого количества символов на основе SCS DCI и SCS при передаче по UL означает, что значение седьмого количества символов составляет где d₂ - число символов, - SCS при передаче по UL, и - SCS DCI. После определения значения седьмого количества символов временной интервал, занимаемый каждым символом в седьмом количестве символов, совпадает с временным интервалом, занимаемым каждым символом в шестом количестве символов, который определяется на основе SCS при передаче по UL.

[00159] Опционально, значение четвертого количества символов и/или шестого количества символов конфигурируется сетевым устройством. Значение четвертого количества символов и значение шестого количества символов могут совпадать или различаться.

[00160] Опционально, значения d₁ и/или d₂ конфигурируются сетевым устройством или определяются терминалом в соответствии с SCS при передаче по UL и/или SCS при передаче по DL и таблицей соответствия между SCS и d₁ и/или d₂.

[00161] В соответствии с вариантами раскрытия настоящего изобретения удается достичь того, что четвертое количество и/или пятое количество, и/или шестое количество, и/или седьмое количество определяется на основе SCS при передаче по UL и/или SCS при передаче по DL и SCS DCI, и соответствующее время применения луча для передачи по UL и/или соответствующее время применения луча для передачи по DL определяются согласно количеству символов и времени передачи отклика HARQ ACK. Это обеспечивает согласованность между лучами сетевого устройства и лучами терминала, а также повышает производительность передачи.

[00162] Согласно варианту осуществления, временной интервал для множества символов представляет собой второе значение времени; или множество символов содержит восьмое количество символов и девятое количество символов, при этом восьмое количество символов определяется на основе SCS при передаче по UL, девятое количество символов определяется на основе SCS DCI и SCS при передаче по UL; или восьмое количество символов определяется на основе SCS при передаче по DL, девятое количество символов определяется на основе SCS DCI и SCS при передаче по DL; время применения луча является временем применения луча при передаче по UL и передаче по DL.

[00163] В соответствии с вариантами раскрытия настоящего изобретения, если DCI и передача по UL и/или передача по DL соответствуют компонентным несущим различных несущих, и SCS, соответствующий DCI, меньше SCS при передаче по UL и/или SCS при передаче по DL, временной интервал для множества символов может представлять собой второе значение времени, и второе значение времени является абсолютным значением времени, а не числом/количеством символов. То есть, время применения луча представляет собой время после времени передачи отклика HARQ ACK со вторым временным значением между моментами времени. Конкретная числовая величина второго значения времени может настраиваться разработчиком в соответствии с фактической реализацией, что не ограничивается вариантом раскрытия настоящего изобретения. Согласно возможной реализации второе значение времени конфигурируется сетевым устройством. То есть, независимо от конкретных числовых значений для SCS при передаче по UL и SCS при передаче по DL, как при передаче по UL, так и при передаче по DL применяется состояние TCI, указываемое DCI после второго времени. Унифицированное состояние TCI используется для передачи по UL и передачи по DL.

[00164] В альтернативном варианте, если DCI и передача по DL соответствуют компонентным несущим различных несущих, и SCS, соответствующий DCI меньше SCS при передаче по DL, то терминал не может своевременно обработать данные, и, таким образом, требуется дополнительная задержка (то есть, дополнительные символы). После определения восьмого количества символов на основе SCS при передаче по DL определяется дополнительное количество символов. Дополнительное количество символов пропорционально SCS при передаче по DL и обратно пропорционально SCS DCI. Дополнительное количество символов является девятым количеством символов. Время применения луча является временем после времени передачи отклика HARQ ACK с суммой восьмого количества символов и девятого количества символов между моментами времени. Символы являются временными символами, и унифицированное состояние TCI используется для передачи по UL и передачи по DL. То есть, SCS при передаче по DL используется для определения временного интервала, занимаемого восьмым количеством символов, и значения девятого количества символов. В этом случае, если SCS при передаче по UL отличается от SCS при передаче по DL, то как при передаче по UL, так и при передаче по DL также может применяться состояние TCI, указываемое DCI после того же времени.

[00165] В альтернативном варианте, если DCI и передача по UL соответствуют компонентным несущим различных несущих, и SCS, соответствующий DCI, меньше SCS при передаче по UL, то терминал не может своевременно обработать данные, и, таким образом, требуется дополнительная задержка (то есть, дополнительные символы). После определения восьмого количества символов на основе SCS при передаче по UL определяется дополнительное количество символов. Дополнительное количество символов пропорционально SCS при передаче по UL и обратно пропорционально SCS DCI. Дополнительное количество символов является девятым количеством символов. Время применения луча является временем после времени передачи отклика HARQ ACK с суммой восьмого количества символов и девятого количества символов между моментами времени. Символы являются временными символами, и унифицированное состояние TCI используется для передачи по UL и передачи по DL. То есть, SCS при передаче по UL используется для определения временного интервала, занимаемого восьмым количеством символов, и значения девятого количества символов. В этом случае, если SCS при передаче по UL отличается от SCS при передаче по DL, то как при передаче по UL, так и при передаче по DL также может применяться состояние TCI, указываемое DCI после того же времени.

[00166] Опционально, восьмое количество символов определяется на основе SCS при передаче по UL, и это означает, что временной интервал, занимаемый каждым символом, определяется на основе SCS при передаче по UL. Например, если SCS при передаче по UL составляет 15 кГц, каждый временной интервал составляет 1 мс, и если временной интервал содержит N символов, то временной интервал, занимаемый каждым символом, составляет 1/14 мс, где значение N равно 12 или 14. В другом примере, если SCS при передаче по UL составляет 30 кГц, каждый временной интервал составляет 0,5 мс, и если временной интервал содержит N символов, то временной интервал, занимаемый каждым символом, составляет 1/28 мс, где значение N равно 12 или 14.

[00167] Опционально, определение девятого количества символов на основе SCS DCI и SCS при передаче по UL означает, что значение девятого количества символов составляет где d₃ - число символов, - SCS при передаче по UL, и - SCS DCI. После определения значения девятого количества символов временной интервал, занимаемый каждым символом в девятом количестве символов, совпадает с временным интервалом, занимаемым каждым символом в восьмом количестве символов, который определяется на основе SCS при передаче по UL.

[00168] Опционально, восьмое количество символов определяется на основе SCS при передаче по DL, и это означает, что временной интервал, занимаемый каждым символом, определяется на основе SCS при передаче по DL. Например, если SCS при передаче по DL составляет 15 кГц, каждый временной интервал составляет 1 мс, и если временной интервал содержит N символов, то временной интервал, занимаемый каждым символом, составляет 1/14 мс, где значение N равно 12 или 14. В другом примере, если SCS при передаче по DL составляет 30 кГц, каждый временной интервал составляет 0,5 мс, и если временной интервал содержит N символов, то временной интервал, занимаемый каждым символом, составляет 1/28 мс, где значение N равно 12 или 14.

[00169] Опционально, определение девятого количества символов на основе SCS DCI и SCS при передаче по DL означает, что значение девятого количества символов составляет где d₄ - число символов, - SCS при передаче по DL, и - SCS DCI. После определения значения девятого количества символов временной интервал, занимаемый каждым символом в девятом количестве символов, совпадает с временным интервалом, занимаемым каждым символом в восьмом количестве символов, который определяется на основе SCS при передаче по DL.

[00170] Опционально, значение восьмого количества конфигурируется сетевым устройством.

[00171] Опционально, значения d₃ и/или d₄ конфигурируются сетевым устройством или определяются терминалом в соответствии с SCS при передаче по UL и/или SCS при передаче по DL и таблицей соответствия между SCS и d₃ и/или d₄.

[00172] В соответствии с вариантами раскрытия настоящего изобретения удается достичь того, что соответствующее время применения луча при передаче по UL и/или соответствующее время применения луча при передаче по DL определяется в соответствии с SCS при передаче по UL и/или SCS при передаче по DL, и/или SCS DCI и временем передачи отклика HARQ ACK; или соответствующее время применения луча для передачи по UL и/или соответствующее время применения луча для передачи по DL определяются согласно второму значению времени и времени передачи отклика HARQ ACK. Это обеспечивает согласованность между лучами сетевого устройства и лучами терминала, а также повышает производительность передачи.

[00173] В соответствии с реализацией DCI и передача по UL и/или передача по DL соответствуют компонентным несущим различных несущих, и SCS, соответствующий DCI, меньше SCS при передаче по UL и/или SCS при передаче по DL.

[00174] Согласно вариантам раскрытия настоящего изобретения, если DCI и передача по UL соответствуют компонентным несущим различных несущих, и SCS, соответствующий DCI, меньше SCS при передаче по UL, терминал не может своевременно обработать данные, и, таким образом, требуется дополнительная задержка (то есть, дополнительные символы).

[00175] Согласно варианту осуществления, передача по DL включает канал DL и/или опорный сигнал DL. Канал DL включает по меньшей мере один из следующих каналов: PDCCH, PDSCH и РВСН. Опорный сигнал DL включает по меньшей мере один из следующих компонентов: SSB, CSI-RS, DMRS или PRS.

[00176] Согласно варианту осуществления, передача по UL включает канал UL и/или опорный сигнал UL. Канал UL включает по меньшей мере один из следующих каналов: PUSCH, PUCCH или PRACH. Опорный сигнал UL включает SRS и/или DMRS.

[00177] Согласно варианту осуществления, различные компонентные несущие, соответствующие DCI и передаче по UL и/или передаче по DL, включают различные компонентные несущие, соответствующие различным обслуживающим сотам, или различные компонентные несущие, соответствующие различным обслуживающим сотам и сотам, не задействованным в обслуживании.

[00178] Если устройство 40 связи является сетевым устройством, оно содержит модуль передачи и модуль применения. Модуль передачи сконфигурирован для передачи DCI в терминал, при этом DCI содержит унифицированное состояние TCI.

[00179] В соответствии с вариантами раскрытия настоящего изобретения сетевое устройство передает DCI в терминал, при этом DCI содержит унифицированное состояние TCI. Луч указывается согласно унифицированному состоянию TCI или общему состоянию TCI в DCI, и луч может быть общим лучом. После приема терминалом унифицированного состояния TCI или общего состояния TCI в DCI терминал может применить луч.

[00180] Модуль применения сконфигурирован для применения луча в соответствии с DCI.

[00181] В соответствии с вариантами раскрытия время применения луча, соответствующее лучу, получается согласно DCI. Время применения луча является моментом времени начала применения луча. Для обеспечения должного качества связи требуется, чтобы время применения луча для сетевого устройства согласовалось с соответствующим временем для терминала. После приема унифицированного состояния TCI в DCI может определяться время применения луча для передачи по UL и/или время применения луча для передачи по DL в соответствии с унифицированным состоянием TCI.

[00182] В соответствии с вариантами раскрытия настоящего изобретения удается достичь того, что соответствующее время применения луча для передачи по UL и/или соответствующее время применения луча для передачи по DL определяется в соответствии с DCI, и при этом выполняется применение луча. Это обеспечивает согласованность между лучами сетевого устройства и лучами терминала, а также повышает производительность передачи

[00183] На фиг. 5 показана структурная схема, иллюстрирующая устройство связи в соответствии с вариантом раскрытия настоящего изобретения. Устройство 50 связи может представлять собой сетевое устройство, терминал (такой как терминал, используемый в описанных выше реализациях способа), микросхему/систему микросхем/процессор и т.д., которые поддерживают сетевое устройство для реализации указанных выше способов, или микросхему/систему микросхем/процессор и т.д., которые поддерживают терминал для реализации указанных выше способов. Более подробная информация приведена в описании указанных выше вариантах осуществления способа.

[00184] Устройство 50 связи может включать один или более процессоров 501. Процессор 501 может представлять собой универсальный процессор или специализированный процессор и т.п.Например, он может быть процессором основной полосы частот или центральным процессором (CPU, Central Processing Unit). Процессор основной полосы частот может использоваться для обработки протоколов связи и передаваемых данных. CPU может использоваться для управления устройством связи (например, базовой станцией, микросхемой основной полосы частот, терминалом, микросхемой терминала, CU или DU и т.д.), выполнения компьютерных программ и обработки данных компьютерных программ.

[00185] Опционально, устройство 50 связи может также содержать одну или более память 502, в которой могут храниться компьютерные программы 503. Процессор 501 исполняет компьютерные программы, для того чтобы устройство 50 связи выполняло шаги, описанные выше согласно вариантам осуществления способа. Опционально, в памяти 502 также могут храниться данные. Устройство 50 связи и память 502 могут быть реализованы отдельно или интегрироваться друг с другом.

[00186] Опционально, устройство 50 связи также может содержать приемопередатчик 504 и антенну 505. Приемопередатчик 504 может называться приемопередающим блоком, приемопередающей схемой и т.д., реализующей функцию приема и передачи. Приемопередатчик 504 может содержать приемник и передатчик. Приемник может называться приемным блоком, приемной схемой и т.д., реализующей функцию приема; передатчик может называться передающим блоком, передающей схемой и т.д., реализующей функцию передачи.

[00187] Опционально, устройство 50 связи также может содержать одну или более интерфейсных схем 506. Интерфейсная схема 506 используются для приема кодовых инструкций и передачи их в процессор 501. Процессор 501 выполняет кодовые инструкции, которые инициируют устройство 50 связи для выполнения способа в соответствии с описанными выше вариантами его осуществления.

[00188] Устройство 50 связи представляет собой терминал (такой как терминал в описанных выше вариантах осуществления способа), приемопередатчик 504 используется для выполнения шага S201, показанного на фиг. 2, и процессор 501 используется для выполнения шага S202, показанного на фиг. 2.

[00189] Устройство 50 связи представляет собой сетевое устройство, приемопередатчик 504 используется для выполнения шага S301, показанного на фиг. 3, и процессор 501 используется для выполнения шага S302, показанного на фиг. 3.

[00190] Согласно варианту осуществления, процессор 501 может содержать приемопередатчик, выполняющий функции приема и передачи. Например, приемопередатчик может представлять собой приемопередающую схему, интерфейс или интерфейсную схему. Приемопередающая схема, интерфейс или интерфейсная схема, осуществляющие функции приема и передачи, могут быть реализованы отдельно или интегрироваться друг с другом. Указанные выше приемопередающая схема, интерфейс или интерфейсная схема, описанные выше, могут использоваться для чтения и записи кода/данных или для передачи или доставки сигнала.

[00191] В соответствии с реализацией в процессоре 501 может храниться компьютерная программа 503, запускаемая процессором 501 и способная инициировать устройство 50 связи для выполнения способа согласно описанным выше вариантам осуществления. Компьютерная программа 503 может быть встроена в процессор 501, в этом случае процессор может быть реализован аппаратным способом.

[00192] Согласно варианту осуществления, устройство 50 связи может содержать схему, и схема может выполнять функцию передачи, приема или связи в предшествующих вариантах осуществления способа. Процессор и приемопередатчик, описанные в варианте раскрытия, могут быть реализованы на интегральных схемах (IC; Integrated Circuit), аналоговых IC, радиочастотных интегральных схемах (RFIC; Radio Frequency Integrated Circuit), IC смешанного сигнала, специализированных интегральных схемах (ASIC; Application Specific Integrated Circuit), печатных платах (PCB; Printed Circuit Board), электронных устройствах и т.д. Процессор и приемопередатчик также могут быть изготовлены с использованием различных технологических процессов создания IC, например, в виде комплементарного металлооксидного полупроводника (CMOS; Complementary Metal Oxide Semiconductor), металлооксидного полупроводника n-типа (NMOS; nMetal Oxide Semiconductor), металлооксидного полупроводника с каналом р-типа (PMOS; Positive Channel Metal Oxide Semiconductor), биполярного транзистора (BJT; Bipolar Junction Transistor), биполярного CMOS (BiCMOS; Bipolar CMOS), на основе кремний-германия (SiGe; Silicon-Germanium), арсенида-галлия (GaAs; Gallium Arsenide) и т.д.

[00193] Устройство связи в описанных выше вариантах осуществления может представлять собой сетевое устройство или терминал (такой как терминал в описанных выше вариантах осуществления способа), однако типы устройств связи не ограничиваются только этими устройствами, и структура устройства связи может не ограничиваться той, что показана на фиг. 5. Устройство связи может представлять собой автономное устройство или входить в состав более масштабного устройства. Например, устройство связи может представлять собой:

(1) автономную IC, схему, систему схем или подсистему;

(2) набор из одной или более IC, опционально набор также может содержать запоминающие компоненты для хранения данных и компьютерных программ;

(3) ASIC, такую как модем;

(4) модули, которые могут быть встроены в другие устройства;

(5) приемник, терминал, интеллектуальный терминал, сотовый телефон, беспроводное устройство, переносное устройство, мобильный блок, устройство в транспортных средствах, сетевое устройство, облачное устройство, устройство искусственного интеллекта и т.д.;

(6) другие устройства и т.д.

[00194] В том случае если устройство связи может представлять собой схему или систему схем, то можно обратиться к структурной схеме, показанной на фиг. 6. Схема, показанная на фиг. 6, содержит процессор 601 и интерфейс 602. Может существовать один или более процессоров 601 и множество интерфейсов 602.

[00195] В том случае если согласно вариантам раскрытия настоящего изобретения микросхема используется для выполнения функций терминала (например, терминала в описанных выше вариантах осуществления способа), она может быть реализована таким образом, чтобы принималась DCI от сетевого устройства, при этом DCI содержит унифицированное состояние TCI, и время применения луча для передачи по UL и/или время применения луча для передачи по DL определяется в соответствии с унифицированным состоянием TCI.

[00196] В том случае если микросхема согласно вариантам раскрытия настоящего изобретения используется для выполнения функций сетевого устройства, интерфейс конфигурируется для передачи DCI в терминал, при этом DCI содержит унифицированное состояние TCI, и процессор конфигурируется для применения луча в соответствии с DCI.

[00197] Опционально, микросхема также содержит память 603, которая используется для хранения необходимых компьютерных программ и данных.

[00198] Специалисты в этой области техники могут также осознавать, что показанные различные логические блоки и шаги, перечисленные в рамках вариантов раскрытия настоящего изобретения, могут быть реализованы с помощью электронного оборудования, компьютерного программного обеспечения или их комбинации. Способ реализации функций, аппаратный или программный, зависит от конкретного применения и требований к общей конструкции системы. Специалисты в этой области техники могут использовать различные способы для реализации описанных функций в каждом конкретном применении, однако такая реализация не должна рассматриваться как выходящая за объем защиты вариантов раскрытия настоящего изобретения.

[00199] Согласно вариантам раскрытия настоящего изобретения также предлагается система применения луча, которая содержит устройство связи, служащее в качестве терминала (например, терминала в описанных выше вариантах осуществления способа), и устройство связи, служащее в качестве сетевого устройства, показанного в виде варианта осуществления на фиг. 4, или система содержит устройство связи, служащее в качестве терминала (например, терминала в описанных выше вариантах осуществления способа), и устройство связи, служащее в качестве сетевого устройства, показанного в виде варианта осуществления на фиг. 5.

[00200] В рамках раскрытия настоящего изобретения также предлагается машиночитаемый носитель, на котором хранятся инструкции. При выполнении инструкций компьютером реализуются функции, описанные выше в соответствии с любым из вариантов осуществления способа.

[00201] В рамках раскрытия настоящего изобретения также предлагается компьютерное программное изделие, которое при исполнении компьютером реализует функции в соответствии с любым из описанных выше вариантов осуществления способа.

[00202] Указанные выше варианты осуществления могут быть частично или в целом реализованы с помощью программного, аппаратного, микропрограммного обеспечения или с помощью комбинации этих средств. При реализации с помощью программного обеспечения конечное изделие может быть выполнено в форме компьютерного программного изделия. Компьютерное программное изделие содержит одну или более компьютерных программ. При загрузке и выполнении компьютерной программы на компьютере частично или полностью реализуются процессы или функции, описанные согласно вариантам раскрытия настоящего изобретения. Компьютер может представлять собой универсальный компьютер, специализированный компьютер, компьютерную сеть или другое программируемое устройство. Компьютерная программа может храниться на машиночитаемом носителе или передаваться с одного машиночитаемого носителя на другой машиночитаемый носитель, например, компьютерная программа может передаваться из одного веб-сайта, компьютера, сервера или центра обработки данных на другой веб-сайт, компьютер, сервер или центр обработки данных с помощью проводного соединения (например, с использованием коаксиальных кабелей, оптоволокна или цифровых абонентских линий (DSL; Digital Subscriber Line)) или беспроводного соединения (например, с использованием передачи в инфракрасном диапазоне частот, беспроводном или микроволновом диапазоне частот и т.д.). Машиночитаемый носитель может представлять собой любой применимый носитель, к которому может осуществлять доступ компьютер или накопитель данных, такой как сервер или центр обработки данных и т.д., который содержит один или более интегрированных применимых носителей Применимым носителем может быть магнитный диск (например, дискета, жесткий диск и лента), оптический носитель (например, цифровой видеодиск высокой плотности записи (DVD, high-Density Digital Video Disc)) или полупроводниковый носитель (например, твердотельный диск (SSD; Solid State Disk)) и т.д.

[00203] Специалисты в этой области техники могут понять, что термины "первый", "второй", а также другие числовые обозначения, задействованные в раскрытии настоящего изобретения, приводятся только для простоты описания и не используются для ограничения объема вариантов раскрытия настоящего изобретения, а также не указывают на очередность.

[00204] Термин "по меньшей мере один", используемый в раскрытии настоящего изобретения, может также описываться в виде "один или более", а термин "множество" может обозначать один, два, три, четыре или более объектов, что не ограничивается раскрытием настоящего изобретения. Согласно вариантам раскрытия настоящего изобретения, в том что касается технических признаков, термины "первый", "второй" и "третий", и "А", "В", "С" и "D" и т.д. используются для установления различий технических признаков. Технические признаки, описываемые с использованием терминов "первый", "второй" и "третий", и "А", "В", "С" и "D", не указывают на конкретную очередность или размер последовательности.

[00205] Соответствия, показанные в каждой из таблиц, приведенных в раскрытии настоящего изобретения, могут конфигурироваться или предварительно определяться. Значения информационных элементов в каждой таблице представлены только в качестве примеров, и этим элементам могут присваиваться другие значения, которые не ограничены раскрытием настоящего изобретения. При конфигурировании соответствия между информацией и каждым параметром не обязательно требуется, чтобы соблюдались все соответствия, показанные в каждой таблице. Например, соответствия, показанные в некоторых строках таблиц, приведенных в раскрытии настоящего изобретения, могут не устанавливаться. В другом примере указанные выше таблицы могут настраиваться соответствующим образом, например, путем разделения объединения и т.д. Имена параметров, приведенные в заголовках таблиц, могут представлять собой другие имена, которые могут распознаваться устройством связи, и значения или выражения параметров могут также представлять собой другие значения или представления параметров, которые могут распознаваться устройством связи. В каждой из таблиц также могут использоваться другие структуры данных, такие как массивы, очереди, контейнеры, стеки, линейные списки, указатели, связанные списки, деревья, графы, структуры, классы, динамическая память, хеш-таблицы и т.д.

[00206] Предварительное определение в раскрытии настоящего изобретения может рассматриваться как определение, определение заранее, сохранение, предварительное сохранение, предварительное согласование, предварительное конфигурирование, кристаллизация или предварительное прожигание.

[00207] Специалистам в этой области техники может быть очевидно, что блоки и шаги алгоритмов в каждом из примеров, описанных совместно с раскрытыми в данном описании вариантами осуществления, могут быть реализованы в виде электронной аппаратуры или комбинации компьютерного программного обеспечения и электронной аппаратуры. Способ реализации таких функций, с помощью аппаратуры или программного обеспечения, зависит от конкретного применения и конструктивных ограничений технического решения. Специалисты в этой области техники могут использовать различные способы для реализации описанных функций для каждого конкретного применения, но такие реализации не должны рассматриваться как выходящие за объем раскрытия настоящего изобретения.

[00208] Специалистам в этой области техники должно быть очевидно, что для удобства и сжатости описания конкретные рабочие процессы систем, устройств и блоков, описанные выше, могут ссылаться на соответствующие процессы в предшествующих вариантах осуществления способа, которые повторно не описываются.

[00209] Выше приведены только конкретные реализации изобретения, однако объем защиты раскрытия не ограничен этими реализациями. Любой специалист в этой области техники может без существенных творческих затрат внести изменения или замены, которые должны охватываться объемом раскрытия настоящего изобретения. Таким образом, объем настоящего изобретения должен определяться объемом формулы изобретения.

Изобретение относится к области техники связи. Технический результат изобретения заключается в обеспечении согласованности между лучами сетевого устройства и лучами терминального устройства, что повышает эффективность передачи. Для этого способ применения луча, выполняемый терминалом, включает: прием управляющей информации нисходящей линии связи (DCI) от сетевого устройства, при этом DCI содержит унифицированное состояние индикации конфигурации передачи; и определение времени применения луча для передачи по восходящей линии связи (UL) и/или времени применения луча для передачи по нисходящей линии связи (DL), соответствующего унифицированному состоянию конфигурации передачи TCI. При этом упомянутое время применения луча для передачи по UL и/или время применения луча для передачи по DL представляет собой время после времени передачи отклика в виде символа подтверждения (ACK) гибридного автоматического запроса повторной передачи (HARQ) для DCI с множеством символов между ними. Таким образом, обеспечивается согласованность между лучами сетевого устройства и лучами терминала, благодаря чему повышается эффективность передачи. 4 н. и 8 з.п. ф-лы, 6 ил.

1. Способ применения луча, выполняемый терминалом и включающий:

прием управляющей информации нисходящей линии связи (DCI) от сетевого устройства, при этом DCI содержит унифицированное состояние индикации конфигурации передачи (TCI); и

определение времени применения луча для передачи по восходящей линии связи (UL) и/или времени применения луча для передачи по нисходящей линии связи (DL), соответствующего унифицированному состоянию TCI;

при этом упомянутое время применения луча для передачи по UL и/или время применения луча для передачи по DL представляет собой время после времени передачи отклика в виде символа подтверждения (ACK) гибридного автоматического запроса повторной передачи (HARQ) для DCI, с множеством символов между ними.

2. Способ по п. 1, отличающийся тем, что множество символов представляет собой по меньшей мере одно из следующего:

первое количество символов, определенное на основе разноса поднесущих (SCS) при передаче по DL, при этом время применения луча является временем применения луча для передачи по DL; или

второе количество символов, определенное на основе SCS при передаче по UL, при этом время применения луча является временем применения луча для передачи по UL.

3. Способ по п. 1, отличающийся тем, что

множество символов представляют собой третье количество символов, определенное на основе разноса поднесущих (SCS) при передаче по UL или SCS при передаче по DL, и время применения луча является временем применения луча для передачи по UL и передачи по DL.

4. Способ по п. 2 или 3, отличающийся тем, что

DCI и передача по UL и/или передача по DL соответствуют компонентной несущей одной и той же несущей; или

DCI и передача по UL и/или передача по DL соответствуют компонентным несущим различных несущих; и SCS, соответствующий DCI, больше или равен SCS при передаче по UL и/или SCS при передаче по DL.

5. Способ по п. 1, отличающийся тем, что множество символов включает по меньшей мере одно из следующего:

четвертое количество символов и пятое количество символов, при этом четвертое количество символов определяется на основе разноса поднесущих (SCS) при передаче по DL, пятое количество символов определяется на основе SCS DCI и SCS при передаче по DL и время применения луча представляет собой время применения луча для передачи по DL; или

шестое количество символов и седьмое количество символов, при этом шестое количество символов определяется на основе SCS при передаче по UL, седьмое количество символов определяется на основе SCS DCI и SCS при передаче по UL и время применения луча является временем применения луча для передачи по UL; или

восьмое количество символов и девятое количество символов, при этом восьмое количество символов определяется на основе разноса поднесущих (SCS) при передаче по UL, девятое количество символов определяется на основе SCS DCI и SCS при передаче по UL; или восьмое количество символов определяется на основе SCS при передаче по DL, девятое количество символов определяется на основе SCS DCI и SCS при передаче по DL; при этом время применения луча является временем применения луча для передачи по UL и передачи по DL.

6. Способ по п. 5, отличающийся тем, что DCI и передача по UL и/или передача по DL соответствуют компонентным несущим различных несущих и SCS, соответствующий DCI, меньше, чем SCS при передаче по UL и/или SCS при передаче по DL.

7. Способ по п. 1, отличающийся тем, что

передача по DL включает канал DL и/или опорный сигнал DL,

канал DL включает по меньшей мере один из следующих каналов: физический канал управления нисходящей линии связи (PDCCH), общий физический канал нисходящей линии связи (PDSCH) или физический широковещательный канал (PBCH), и

опорный сигнал DL включает по меньшей мере одно из следующего: блок сигнала синхронизации (SSB), опорный сигнал информации о состоянии канала (CSI-RS), опорный сигнал демодуляции (DMRS) или опорный сигнал позиционирования (PRS).

8. Способ по п. 1, отличающийся тем, что

передача по UL включает канал UL и/или опорный сигнал UL,

канал UL включает по меньшей мере один из следующих каналов: общий физический канал восходящей линии связи (PUSCH), физический канал управления нисходящей линии связи (PUCCH) или физический канал произвольного доступа (PRACH), и

опорный сигнал UL включает опорный сигнал зондирования (SRS) и/или опорный сигнал демодуляции (DMRS).

9. Способ по п. 4, отличающийся тем, что различные компонентные несущие, соответствующие DCI и передаче по UL и/или передаче по DL, включают:

различные компонентные несущие, соответствующие различным обслуживающим сотам, или

различные компонентные несущие, соответствующие различным обслуживающим сотам и не обслуживающим сотам.

10. Способ применения луча, выполняемый сетевым устройством и включающий:

передачу управляющей информации нисходящей линии связи (DCI) в терминал, при этом DCI содержит унифицированное состояние индикации конфигурации передачи (TCI); и

применение луча в соответствии с DCI,

при этом DCI конфигурирована для определения времени применения луча для передачи по восходящей линии связи (UL) и/или времени применения луча для передачи по нисходящей линии связи (DL), соответствующего унифицированному состоянию TCI, и

упомянутое время применения луча для передачи по UL и/или время применения луча для передачи по DL представляет собой время после времени передачи отклика в виде символа подтверждения (ACK) гибридного автоматического запроса повторной передачи (HARQ) для DCI, с множеством символов между ними.

11. Устройство связи, содержащее процессор и память, в которой хранятся компьютерные программы, при исполнении которых процессором устройство связи выполняет способ по любому из пп. 1-9.

12. Устройство связи, содержащее процессор и память, в которой хранятся компьютерные программы, при исполнении которых процессором устройство связи выполняет способ по п. 10.
