ГЕНЕРИРУЮЩЕЕ АЭРОЗОЛЬ ИЗДЕЛИЕ, СОДЕРЖАЩЕЕ МУНДШТУЧНЫЙ УЗЕЛ Российский патент 2025 года по МПК A24D1/20 A24D3/17

Настоящее изобретение относится к генерирующему аэрозоль изделию, содержащему мундштучный узел.

В некоторых генерирующих аэрозоль изделиях генерирующий аэрозоль субстрат, такой как содержащий табак субстрат, нагревают, а не сжигают. В таких нагреваемых генерирующих аэрозоль изделиях аэрозоль может генерироваться в результате передачи тепла от источника тепла на физически отдельный генерирующий аэрозоль субстрат или материал, который может быть расположен в контакте с источником тепла, внутри него, вокруг него или дальше по потоку относительно него. Во время использования генерирующего аэрозоль изделия происходит передача тепла от источника тепла на образующий аэрозоль субстрат, что может приводить к выделению летучих соединений. Эти летучие соединения вовлекаются в воздух, втягиваемый через генерирующее аэрозоль изделие пользователем. По мере охлаждения выделяющихся летучих соединений они конденсируются с образованием аэрозоля. Этот аэрозоль может вдыхаться пользователем через мундштук.

Было бы желательно создать генерирующее аэрозоль изделие, которое было бы способно обеспечивать конденсацию большего количества выделяющихся летучих соединений, что обеспечивало бы возможность увеличения потока аэрозоля через мундштук. Это обеспечивает возможность улучшения ощущений от использования.

Предложено генерирующее аэрозоль изделие для создания вдыхаемого аэрозоля при нагреве. Генерирующее аэрозоль изделие может содержать мундштучный узел. Мундштучный узел может содержать первую трубку. Мундштучный узел может содержать вторую трубку. Мундштучный узел может содержать третью трубку. Генерирующее аэрозоль изделие может содержать образующий аэрозоль субстрат. Первая трубка может упираться в расположенную дальше по потоку концевую поверхность второй трубки. Третья трубка может упираться в расположенную раньше по потоку концевую поверхность второй трубки. Внутренний диаметр второй трубки может быть меньше внутреннего диаметра первой трубки. Внутренний диаметр второй трубки может быть меньше внутреннего диаметра третьей трубки. Внутренний диаметр первой трубки может составлять по меньшей мере 3 мм.

Также предложено генерирующее аэрозоль изделие для создания вдыхаемого аэрозоля при нагреве, содержащее: мундштучный узел, содержащий: первую трубку, вторую трубку и третью трубку; и образующий аэрозоль субстрат; причем первая трубка упирается в расположенную дальше по потоку концевую поверхность второй трубки, а третья трубка упирается в расположенную раньше по потоку концевую поверхность второй трубки; внутренний диаметр второй трубки меньше внутреннего диаметра первой трубки; внутренний диаметр второй трубки меньше внутреннего диаметра третьей трубки; и внутренний диаметр первой трубки составляет по меньшей мере 3 мм.

Также предложена генерирующая аэрозоль система, содержащая генерирующее аэрозоль устройство и генерирующее аэрозоль изделие, содержащее: мундштучный узел, содержащий: первую трубку, вторую трубку и третью трубку; и образующий аэрозоль субстрат; причем первая трубка упирается в расположенную дальше по потоку концевую поверхность второй трубки; третья трубка упирается в расположенную раньше по потоку концевую поверхность второй трубки; внутренний диаметр второй трубки меньше внутреннего диаметра первой трубки; внутренний диаметр второй трубки меньше внутреннего диаметра третьей трубки; и внутренний диаметр первой трубки составляет по меньшей мере 3 мм.

Генерирующее аэрозоль изделие содержит мундштучный узел, выполненный из множества трубок, причем вторая трубка имеет меньший диаметр, чем первая и третья трубки, что обеспечивает возможность увеличения количества аэрозоля, которое может вытягиваться из генерирующего аэрозоль изделия. Увеличенное количество аэрозоля обеспечивает возможность улучшения ощущений от использования.

Образование аэрозоля, в частности размер капель, зависит от множества факторов, таких как температура и давление воздуха.

Во время использования генерирующего аэрозоль изделия летучие соединения в образующем аэрозоль субстрате испаряются, например, в результате термического испарения. Этот пар подвергается охлаждению и нуклеации с образованием аэрозоля. Когда пользователь осуществляет вдох на расположенном дальше по потоку конце генерирующего аэрозоль изделия, воздух всасывается в направлении расположенного дальше по потоку конца, и движущийся воздух вовлекает аэрозоль и испаренные летучие соединения.

В типичном генерирующем аэрозоль изделии аэрозоль будет вытекать непосредственно из расположенного дальше по потоку конца генерирующего аэрозоль изделия и затем он будет вдыхаться пользователем. Однако в генерирующем аэрозоль изделии согласно настоящему изобретению, вследствие меньшего диаметра второй трубки происходит сужение потока воздуха при его прохождении через мундштучный узел. Иными словами, вторая трубка создает эффект Вентури. Когда воздух с вовлеченным аэрозолем вытягивается из второй трубки в первую трубку, вследствие большего диаметра первой трубки обеспечивается возможность расширения и охлаждения воздуха, что обеспечивает возможность образования большего количества капель в аэрозоле. Как и в случае обычных генерирующих аэрозоль изделий, аэрозоль затем вдыхается пользователем через расположенный дальше по потоку конец первой трубки.

Соответственно, генерирующее аэрозоль изделие обеспечивает возможность создания увеличенного количества аэрозольных капель, что обеспечивает улучшенные ощущения от использования.

Кроме того, поскольку первая трубка имеет больший диаметр, чем вторая трубка, результирующее расширение аэрозоля обеспечивает возможность улучшения ощущения наполненности у пользователя.

Кроме того, благодаря выполнению мундштучного узла из ряда трубок обеспечивается возможность получения ряда дополнительных преимуществ.

Во-первых, обеспечивается возможность повышения удобства манипулирования генерирующим аэрозоль изделием, поскольку первая трубка, вторая трубка и третья трубка способны обеспечивать повышенную жесткость по сравнению, например, с бумажной оболочкой.

Во-вторых, обеспечивается возможность упрощения изготовления генерирующего аэрозоль изделия благодаря возможности сравнительно простой механической обработки множества трубок с последующей сборкой трубок вместе.

В-третьих, использование множества трубок обеспечивает повышенную гибкость с точки зрения внутреннего диаметра и длины.

Термин «генерирующее аэрозоль изделие» используется в данном документе для обозначения изделия, в котором генерирующий аэрозоль субстрат нагревают для создания и доставки вдыхаемого аэрозоля потребителю. Используемый в данном документе термин «образующий аэрозоль субстрат» обозначает субстрат, способный выделять летучие соединения при нагреве для генерирования аэрозоля.

Обычная сигарета поджигается, когда пользователь подносит пламя к одному концу сигареты и втягивает воздух через другой конец. Локализованное тепло, обеспечиваемое пламенем и кислородом в воздухе, втягиваемом через сигарету, является причиной возгорания конца сигареты, и обусловленное этим горение создает вдыхаемый дым. В отличие от этого, в нагреваемых генерирующих аэрозоль изделиях аэрозоль генерируется в результате нагрева генерирующего вкус/аромат субстрата, такого как табак. Известные нагреваемые генерирующие аэрозоль изделия включают, например, электрически нагреваемые генерирующие аэрозоль изделия и генерирующие аэрозоль изделия, в которых аэрозоль генерируется в результате передачи тепла от горючего тепловыделяющего элемента или источника тепла на физически отдельный образующий аэрозоль материал. Например, генерирующие аэрозоль изделия согласно настоящему изобретению находят конкретное применение в генерирующих аэрозоль системах, содержащих электрически нагреваемое генерирующее аэрозоль устройство, имеющее внутреннее нагревательное лезвие, которое выполнено с возможностью вставки в стержень генерирующего аэрозоль субстрата. Генерирующие аэрозоль изделия такого типа описаны в известном уровне техники, например в ЕР 081212670.

Используемый в данном документе термин «генерирующее аэрозоль устройство» относится к устройству, содержащему нагревательный элемент, который взаимодействует с образующим аэрозоль субстратом генерирующего аэрозоль изделия для генерирования аэрозоля.

В контексте данного документа термин «продольный» относится к направлению, соответствующему основной продольной оси генерирующего аэрозоль изделия, которая проходит между расположенным раньше по потоку и расположенным дальше по потоку концами генерирующего аэрозоль изделия. В контексте данного документа термины «раньше по потоку» и «дальше по потоку» описывают относительные положения элементов или частей элементов генерирующего аэрозоль изделия по отношению к направлению, в котором аэрозоль переносится через генерирующее аэрозоль изделие во время использования.

В контексте данного документа глагол «упираться» используется для описания компонента или участка компонента, который находится в непосредственном контакте с другим компонентом или участком компонента.

Мундштучный узел может быть размещен вблизи расположенного дальше по потоку конца образующего аэрозоль изделия. Мундштук может быть размещен на расположенном дальше по потоку конце образующего аэрозоль изделия.

Одна или более из первой трубки, второй трубки и третьей трубки могут представлять собой ацетилцеллюлозную трубку. Иными словами, одна или более из первой трубки, второй трубки и третьей трубки могут быть выполнены из ацетилцеллюлозы. Например, первая трубка может представлять собой ацетилцеллюлозную трубку. Вторая трубка может представлять собой ацетилцеллюлозную трубку. Третья трубка может представлять собой ацетилцеллюлозную трубку.

В качестве альтернативы, ацетилцеллюлозная трубка может быть названа «полой ацетатной трубкой» или HAT (hollow acetate tube).

Благодаря выполнению первой трубки из ацетилцеллюлозы, обеспечивается преимущество, состоящее в возможности дополнительного повышения жесткости и эластичности мундштучного узла, что улучшает ощущения от использования. Кроме того, поскольку ацетилцеллюлоза является по существу непроницаемой для воды, благодаря выполнению первой трубки из ацетилцеллюлозы обеспечивается возможность создания мундштучного узла, который менее чувствителен к влажности во рту пользователя.

Генерирующее аэрозоль изделие может содержать четвертую трубку. Четвертая трубка может быть расположена в отверстии, образованном третьей трубкой. Четвертая трубка может быть расположена внутри третьей трубки. Третья трубка может окружать четвертую трубку. Четвертая трубка может выстилать внутреннюю поверхность третьей трубки.

Четвертая трубка может быть выполнена из по существу непористого материала. Например, четвертая трубка может быть выполнена из картона.

В качестве преимущества, четвертая трубка способна обеспечивать протекание наибольшей части аэрозоля вдоль продольной оси в направлении второй трубки и третьей трубки, а не в радиальном направлении через окружающий материал третьей трубки.

Генерирующее аэрозоль изделие может содержать обертку. Обертка может быть обеспечена на наружной поверхности мундштучного узла. Обертка может быть обеспечена на наружной поверхности первой трубки, второй трубки и третьей трубки. Обертка может быть обеспечена на наружной поверхности генерирующего аэрозоль изделия. Обертка может быть выполнена из непористого материала. В одном примере обертка выполнена из ацетилцеллюлозной бумаги.

В качестве преимущества, когда генерирующее аэрозоль изделие содержит обертку, то обеспечивается возможность уменьшения радиального потока воздуха через первую, вторую и третью трубки. Уменьшение радиального потока воздуха через первую, вторую и третью трубки обеспечивает возможность увеличения скорости потока аэрозоля из мундштука.

Отношение внутреннего диаметра первой трубки к внутреннему диаметру второй трубки может составлять от 1,2 до 5. Отношение внутреннего диаметра первой трубки к внутреннему диаметру второй трубки может составлять от 1,4 до 4. Отношение внутреннего диаметра первой трубки к внутреннему диаметру второй трубки может составлять от 1,6 до 3. Отношение внутреннего диаметра первой трубки к внутреннему диаметру второй трубки может составлять от 1,8 до 2,5.

Отношение внутреннего диаметра первой трубки к внутреннему диаметру второй трубки может составлять 2.

В некоторых примерах отношение внутреннего диаметра первой трубки к внутреннему диаметру второй трубки является компромиссным. Максимизация этого отношения обеспечивает преимущество, состоящее в возможности улучшения эффекта расширения аэрозоля, что обеспечивает возможность улучшения ощущений от использования. Однако, если это отношение будет слишком большим, то сопротивление втягиванию второй трубки может быть слишком высоким, что может привести к слишком большим трудностям при пользовании генерирующим аэрозоль устройством.

Отношение внутреннего диаметра первой трубки к внутреннему диаметру третьей трубки может составлять от 0,5 до 2. Отношение внутреннего диаметра первой трубки к внутреннему диаметру третьей трубки может составлять от 0,7 до 1,3. Отношение внутреннего диаметра первой трубки к внутреннему диаметру третьей трубки может составлять от 0,8 до 1,2. Отношение внутреннего диаметра первой трубки к внутреннему диаметру третьей трубки может составлять от 0,9 до 1,1. Отношение внутреннего диаметра первой трубки к внутреннему диаметру третьей трубки может составлять от 0,95 до 1,05.

Отношение внутреннего диаметра первой трубки к внутреннему диаметру третьей трубки может составлять 1.

Отношение внутреннего диаметра третьей трубки к внутреннему диаметру второй трубки может составлять от 1,2 до 5. Отношение внутреннего диаметра третьей трубки к внутреннему диаметру третьей трубки может составлять от 1,4 до 4. Отношение внутреннего диаметра третьей трубки к внутреннему диаметру третьей трубки может составлять от 1,6 до 3. Отношение внутреннего диаметра третьей трубки к внутреннему диаметру третьей трубки может составлять от 1,8 до 2,5.

Отношение внутреннего диаметра третьей трубки к внутреннему диаметру второй трубки может составлять 2.

В некоторых примерах отношение внутреннего диаметра третьей трубки к внутреннему диаметру второй трубки является компромиссным. Максимизация этого отношения обеспечивает преимущество, состоящее в возможности улучшения эффекта Вентури для мундштучного узла, что обеспечивает возможность улучшения нуклеации. Однако, если это отношение будет слишком большим, то сопротивление втягиванию второй трубки может быть слишком высоким, что может привести к слишком большим трудностям при пользовании генерирующим аэрозоль устройством. Дополнительно или в качестве альтернативы, если это отношение будет слишком высоким, то толщина стенки третьей трубки может быть слишком мала, затрудняя таким образом манипулирование генерирующим аэрозоль изделием.

Первая трубка может быть расположена дальше по потоку относительно второй трубки. Первая трубка может быть расположена дальше по потоку относительно третьей трубки. Первая трубка может быть расположена на расположенном дальше по потоку конце мундштучного узла.

Форма поперечного сечения первой трубки в продольном направлении может быть круглой. Форма поперечного сечения первой трубки в продольном направлении может быть кольцевой.

Первая трубка может иметь постоянный внутренний диаметр. Иными словами, внутренний диаметр первой трубки может быть одинаковым по всей ее длине.

В приведенной в качестве примера первой трубке, имеющей постоянный внутренний диаметр, внутренним диаметром первой трубки считается фиксированный диаметр первой трубки.

В качестве альтернативы, первая трубка может иметь изменяющийся внутренний диаметр. Иными словами, внутренний диаметр первой трубки может варьироваться по ее длине. Например, внутренний диаметр первой трубки может увеличиваться от одного конца к другому. Внутренний диаметр первой трубки может уменьшаться от одного конца к другому.

В конкретном примере внутренний диаметр первой трубки может увеличиваться от расположенного раньше по потоку конца первой трубки до расположенного дальше по потоку конца первой трубки. Иными словами, внутренний диаметр первой трубки на ее расположенном дальше по потоку конце больше, чем внутренний диаметр первой трубки на ее расположенном раньше по потоку конце. Это «постепенное расширение» внутреннего диаметра первой трубки обеспечивает преимущество, состоящее в улучшении вкуса аэрозоля.

В приведенной в качестве примера первой трубке, имеющей изменяющийся внутренний диаметр, внутренним диаметром первой трубки считается средний диаметр первой трубки.

Внутренний диаметр первой трубки может быть больше внутреннего диаметра третьей трубки.

Тот факт, что внутренний диаметр первой трубки больше внутреннего диаметра третьей трубки, обеспечивает преимущество, состоящее в возможности дополнительного улучшения ощущения наполненности у пользователя.

Первая трубка может иметь внутренний диаметр по меньшей мере 3 мм. Первая трубка может иметь внутренний диаметр по меньшей мере 3,25 мм. Первая трубка может иметь внутренний диаметр по меньшей мере 3,5 мм. Первая трубка может иметь внутренний диаметр по меньшей мере 3,75 мм. Первая трубка может иметь внутренний диаметр по меньшей мере 4 мм. Первая трубка может иметь внутренний диаметр по меньшей мере 4,25 мм. Первая трубка может иметь внутренний диаметр по меньшей мере 4,5 мм. Первая трубка может иметь внутренний диаметр по меньшей мере 4,75 мм. Первая трубка может иметь внутренний диаметр по меньшей мере 5 мм.

Первая трубка может иметь внутренний диаметр, меньший или равный 8 мм. Первая трубка может иметь внутренний диаметр, меньший или равный 7,75 мм. Первая трубка может иметь внутренний диаметр, меньший или равный 7,5 мм. Первая трубка может иметь внутренний диаметр, меньший или равный 7,25 мм. Первая трубка может иметь внутренний диаметр, меньший или равный 7 мм. Первая трубка может иметь внутренний диаметр, меньший или равный 6,75 мм. Первая трубка может иметь внутренний диаметр, меньший или равный 6,5 мм. Первая трубка может иметь внутренний диаметр, меньший или равный 6,25 мм. Первая трубка может иметь внутренний диаметр, меньший или равный 6 мм. Первая трубка может иметь внутренний диаметр, меньший или равный 5,75 мм. Первая трубка может иметь внутренний диаметр, меньший или равный 5,5 мм. Первая трубка может иметь внутренний диаметр, меньший или равный 5,25 мм. Первая трубка может иметь внутренний диаметр меньший или равный 5 мм. Первая трубка может иметь внутренний диаметр, меньший или равный 4,75 мм. Первая трубка может иметь внутренний диаметр, равный 4,5 мм или меньше. Первая трубка может иметь внутренний диаметр, меньший или равный 4,25 мм. Первая трубка может иметь внутренний диаметр, меньший или равный 4 мм.

Первая трубка может иметь внутренний диаметр от 3 мм до 8 мм. Первая трубка может иметь внутренний диаметр от 3,25 мм до 8 мм. Первая трубка может иметь внутренний диаметр от 3,5 мм до 8 мм. Первая трубка может иметь внутренний диаметр от 3,75 мм до 8 мм. Первая трубка может иметь внутренний диаметр от 4 мм до 8 мм. Первая трубка может иметь внутренний диаметр от 4,25 мм до 5 мм. Первая трубка может иметь внутренний диаметр от 4,5 мм до 8 мм. Первая трубка может иметь внутренний диаметр от 4,75 мм до 8 мм. Первая трубка может иметь внутренний диаметр от 5 мм до 8 мм.

Первая трубка может иметь внутренний диаметр от 3 мм до 7,75 мм. Первая трубка может иметь внутренний диаметр от 3 мм до 7,5 мм. Первая трубка может иметь внутренний диаметр от 3 мм до 7,25 мм. Первая трубка может иметь внутренний диаметр от 3 мм до 7 мм. Первая трубка может иметь внутренний диаметр от 3 мм до 6,75 мм. Первая трубка может иметь внутренний диаметр от 3 мм до 6,5 мм. Первая трубка может иметь внутренний диаметр от 3 мм до 6,25 мм. Первая трубка может иметь внутренний диаметр от 3 мм до 6 мм. Первая трубка может иметь внутренний диаметр от 3 мм до 5,75 мм. Первая трубка может иметь внутренний диаметр от 3 мм до 5,5 мм. Первая трубка может иметь внутренний диаметр от 3 мм до 5,25 мм. Первая трубка может иметь внутренний диаметр от 3 мм до 5 мм. Первая трубка может иметь внутренний диаметр от 3 мм до 4,75 мм. Первая трубка может иметь внутренний диаметр от 3 мм до 4,5 мм. Первая трубка может иметь внутренний диаметр от 3 мм до 4,25 мм. Первая трубка может иметь внутренний диаметр от 3 мм до 4 мм.

Первая трубка может иметь внутренний диаметр от 3,3 мм до 6 мм. Первая трубка может иметь внутренний диаметр от 3,4 мм до 5,5 мм. Первая трубка может иметь внутренний диаметр от 3,5 мм до 5 мм. Первая трубка может иметь внутренний диаметр от 3,6 мм до 4,75 мм. Первая трубка может иметь внутренний диаметр от 3,7 мм до 4,5 мм. Первая трубка может иметь внутренний диаметр от 3,9 мм до 4,25 мм.

В одном примере первая трубка имеет внутренний диаметр 4 мм.

Первая трубка может иметь длину по меньшей мере 4 мм. Первая трубка может иметь длину по меньшей мере 4,25 мм. Первая трубка может иметь длину по меньшей мере 4,5 мм. Первая трубка может иметь длину по меньшей мере 4,75 мм. Первая трубка может иметь длину по меньшей мере 5 мм. Первая трубка может иметь длину по меньшей мере 5,25 мм. Первая трубка может иметь длину по меньшей мере 5,5 мм. Первая трубка может иметь длину по меньшей мере 5,75 мм. Первая трубка может иметь длину по меньшей мере 6 мм.

Первая трубка может иметь длину, равную 6 мм или меньше. Первая трубка может иметь длину, равную 5,75 мм или меньше. Первая трубка может иметь длину, равную 5,5 мм или меньше. Первая трубка может иметь длину, меньшую или равную 5,25 мм. Первая трубка может иметь длину, меньшую или равную 5 мм. Первая трубка может иметь длину, меньшую или равную 4,75 мм. Первая трубка может иметь длину, меньшую или равную 4,5 мм. Первая трубка может иметь длину, меньшую или равную 4,25 мм.

Первая трубка может иметь длину от 4 мм до 6 мм. Первая трубка может иметь длину от 4,25 мм до 6 мм. Первая трубка может иметь длину от 4,5 мм до 6 мм. Первая трубка может иметь длину от 4,75 мм до 6 мм. Первая трубка может иметь длину от 5 мм до 6 мм. Первая трубка может иметь длину от 5,25 мм до 6 мм. Первая трубка может иметь длину от 5,5 мм до 6 мм. Первая трубка может иметь длину от 5,75 мм до 6 мм.

Первая трубка может иметь длину от 4 мм до 5,75 мм. Первая трубка может иметь длину от 4 мм до 5,5 мм. Первая трубка может иметь длину от 4 мм до 5,25 мм. Первая трубка может иметь длину от 4 мм до 5 мм. Первая трубка может иметь длину от 4 мм до 4,75 мм. Первая трубка может иметь длину от 4 мм до 4,5 мм. Первая трубка может иметь длину от 4 мм до 4,25 мм.

Первая трубка может иметь длину от 4,25 мм до 5,75 мм. Первая трубка может иметь длину от 4,25 мм до 5,5 мм. Первая трубка может иметь длину от 4,5 мм до 5,75 мм. Первая трубка может иметь длину от 4,5 мм до 5,5 мм. Первая трубка может иметь длину от 4,75 мм до 5,5 мм. Первая трубка может иметь длину от 4,5 мм до 5,25 мм. Первая трубка может иметь длину от 4,75 мм до 5,25 мм. В одном примере первая трубка имеет длину 5 мм.

Вторая трубка может быть расположена между первой трубкой и третьей трубкой. Вторая трубка может быть расположена посередине мундштучного узла.

Продольная форма поперечного сечения второй трубки может быть круглой. Форма поперечного сечения второй трубки в продольном направлении может быть кольцевой.

Вторая трубка может иметь постоянный внутренний диаметр. Иными словами, внутренний диаметр второй трубки может быть одинаковым по всей ее длине.

В приведенной в качестве примера второй трубке, имеющей постоянный внутренний диаметр, внутренним диаметром второй трубки считается фиксированный диаметр второй трубки.

В качестве альтернативы, вторая трубка может иметь изменяющийся внутренний диаметр. Иными словами, внутренний диаметр второй трубки может варьироваться по ее длине. Например, внутренний диаметр второй трубки может увеличиваться от одного конца к другому. Внутренний диаметр второй трубки может уменьшаться от одного конца к другому.

В конкретном примере внутренний диаметр второй трубки может увеличиваться от расположенного раньше по потоку конца второй трубки до расположенного дальше по потоку конца второй трубки. Иными словами, внутренний диаметр второй трубки на ее расположенном дальше по потоку конце больше, чем внутренний диаметр третьей трубки на ее расположенном раньше по потоку конце. Это «постепенное сужение» внутреннего диаметра второй трубки обеспечивает преимущество, состоящее в снижении фильтрации аэрозоля, поступающего во вторую трубку.

В приведенной в качестве примера второй трубке, имеющей изменяющийся внутренний диаметр, внутренним диаметром второй трубки считается средний диаметр второй трубки.

Вторая трубка может иметь внутренний диаметр по меньшей мере 1 мм. Вторая трубка может иметь внутренний диаметр по меньшей мере 1,25 мм. Вторая трубка может иметь внутренний диаметр по меньшей мере 1,5 мм. Вторая трубка может иметь внутренний диаметр по меньшей мере 1,75 мм. Вторая трубка может иметь внутренний диаметр по меньшей мере 2 мм.

Вторая трубка может иметь внутренний диаметр, меньший или равный 3 мм. Вторая трубка может иметь внутренний диаметр, меньший или равный 2,75 мм или меньше. Вторая трубка может иметь внутренний диаметр, меньший или равный 2,5 мм. Вторая трубка может иметь внутренний диаметр, меньший или равный 2,25 мм. Вторая трубка может иметь внутренний диаметр, меньший или равный 2 мм. Вторая трубка может иметь внутренний диаметр, меньший или равный 1,75 мм. Вторая трубка может иметь внутренний диаметр, меньший или равный 1,5 мм. Вторая трубка может иметь внутренний диаметр, меньший или равный 1,25 мм.

Вторая трубка может иметь внутренний диаметр от 1 мм до 3 мм. Вторая трубка может иметь внутренний диаметр от 1,25 мм до 3 мм. Вторая трубка может иметь внутренний диаметр от 1,5 мм до 3 мм. Вторая трубка может иметь внутренний диаметр от 1,75 мм до 3 мм. Вторая трубка может иметь внутренний диаметр от 2 мм до 3 мм. Вторая трубка может иметь внутренний диаметр от 2,25 мм до 3 мм. Вторая трубка может иметь внутренний диаметр от 2,5 мм до 3 мм. Вторая трубка может иметь внутренний диаметр от 2,75 мм до 3 мм.

Вторая трубка может иметь внутренний диаметр от 1 мм до 2,75 мм. Вторая трубка может иметь внутренний диаметр от 1 мм до 2,5 мм. Вторая трубка может иметь внутренний диаметр от 1 мм до 2,25 мм. Вторая трубка может иметь внутренний диаметр от 1 мм до 2 мм. Вторая трубка может иметь внутренний диаметр от 1 мм до 1,75 мм. Вторая трубка может иметь внутренний диаметр от 1 мм до 1,5 мм. Вторая трубка может иметь внутренний диаметр от 1 мм до 1,25 мм.

Вторая трубка может иметь внутренний диаметр от 1,3 мм до 2,7 мм. Вторая трубка может иметь внутренний диаметр от 1,4 мм до 2,6 мм. Вторая трубка может иметь внутренний диаметр от 1,5 мм до 2,5 мм. Вторая трубка может иметь внутренний диаметр от 1,6 мм до 2,4 мм. Вторая трубка может иметь внутренний диаметр от 1,7 мм до 2,3 мм. Вторая трубка может иметь внутренний диаметр от 1,8 мм до 2,2 мм.

В одном примере вторая трубка имеет внутренний диаметр 2 мм.

Вторая трубка может иметь длину по меньшей мере 4 мм. Вторая трубка может иметь длину по меньшей мере 4,25 мм. Вторая трубка может иметь длину по меньшей мере 4,5 мм. Вторая трубка может иметь длину по меньшей мере 4,75 мм. Вторая трубка может иметь длину по меньшей мере 5 мм. Вторая трубка может иметь длину по меньшей мере 5,25 мм. Вторая трубка может иметь длину по меньшей мере 5,5 мм. Вторая трубка может иметь длину по меньшей мере 5,75 мм. Вторая трубка может иметь длину по меньшей мере 6 мм.

Вторая трубка может иметь длину, меньшую или равную 6 мм. Вторая трубка может иметь длину, меньшую или равную 5,75 мм. Вторая трубка может иметь длину, меньшую или равную 5,5 мм. Вторая трубка может иметь длину, меньшую или равную 5,25 мм. Вторая трубка может иметь длину, меньшую или равную 5 мм. Вторая трубка может иметь длину, меньшую или равную 4,75 мм. Вторая трубка может иметь длину, меньшую или равную 4,5 мм. Вторая трубка может иметь длину, меньшую или равную 4,25 мм.

Вторая трубка может иметь длину от 4 мм до 6 мм. Вторая трубка может иметь длину от 4,25 мм до 6 мм. Вторая трубка может иметь длину от 4,5 мм до 6 мм. Вторая трубка может иметь длину от 4,75 мм до 6 мм. Вторая трубка может иметь длину от 5 мм до 6 мм. Вторая трубка может иметь длину от 5,25 мм до 6 мм. Вторая трубка может иметь длину от 5,5 мм до 6 мм. Вторая трубка может иметь длину от 5,75 мм до 6 мм.

Вторая трубка может иметь длину от 4 мм до 5,75 мм. Вторая трубка может иметь длину от 4 мм до 5,5 мм. Вторая трубка может иметь длину от 4 мм до 5,25 мм. Вторая трубка может иметь длину от 4 мм до 5 мм. Вторая трубка может иметь длину от 4 мм до 4,75 мм. Вторая трубка может иметь длину от 4 мм до 4,5 мм. Вторая трубка может иметь длину от 4 мм до 4,25 мм.

Вторая трубка может иметь длину от 4,25 мм до 5,75 мм. Вторая трубка может иметь длину от 4,25 мм до 5,5 мм. Вторая трубка может иметь длину от 4,5 мм до 5,75 мм. Вторая трубка может иметь длину от 4,5 мм до 5,5 мм. Вторая трубка может иметь длину от 4,75 мм до 5,5 мм. Вторая трубка может иметь длину от 4,5 мм до 5,25 мм. Вторая трубка может иметь длину от 4,75 мм до 5,25 мм. В одном примере вторая трубка имеет длину 5 мм.

Третья трубка может быть расположена раньше по потоку относительно первой трубки. Третья трубка может быть расположена раньше по потоку относительно второй трубки. Третья трубка может быть расположена на расположенном раньше по потоку конце мундштучного узла.

Форма поперечного сечения третьей трубки в продольном направлении может быть круглой. Форма поперечного сечения третьей трубки в продольном направлении может быть кольцевой.

Третья трубка может иметь постоянный внутренний диаметр. Иными словами, внутренний диаметр третьей трубки может быть одинаковым по всей своей длине.

В приведенной в качестве примера третьей трубке, имеющей постоянный внутренний диаметр, внутренним диаметром третьей трубки считается фиксированный диаметр третьей трубки.

В качестве альтернативы, третья трубка может иметь изменяющийся внутренний диаметр. Иными словами, внутренний диаметр третьей трубки может варьироваться по ее длине. Например, внутренний диаметр третьей трубки может уменьшаться от одного конца к другому. Внутренний диаметр третьей трубки может увеличиваться от одного конца к другому.

В конкретном примере внутренний диаметр третьей трубки может уменьшаться от расположенного раньше по потоку конца третьей трубки до расположенного дальше по потоку конца третьей трубки. Иными словами, внутренний диаметр третьей трубки на ее расположенном раньше по потоку конце больше, чем внутренний диаметр третьей трубки на его расположенном дальше по потоку конце. Это «постепенное сужение» внутреннего диаметра третьей трубки обеспечивает преимущество, состоящее в улучшении нуклеации аэрозоля.

В приведенной в качестве примера третьей трубке, имеющей изменяющийся внутренний диаметр, внутренним диаметром третьей трубки считается средний диаметр третьей трубки.

Третья трубка может иметь внутренний диаметр по меньшей мере 3 мм. Третья трубка может иметь внутренний диаметр по меньшей мере 3,25 мм. Третья трубка может иметь внутренний диаметр по меньшей мере 3,5 мм. Третья трубка может иметь внутренний диаметр по меньшей мере 3,75 мм. Третья трубка может иметь внутренний диаметр по меньшей мере 4 мм. Третья трубка может иметь внутренний диаметр по меньшей мере 4,25 мм. Третья трубка может иметь внутренний диаметр по меньшей мере 4,5 мм. Третья трубка может иметь внутренний диаметр по меньшей мере 4,75 мм. Третья трубка может иметь внутренний диаметр по меньшей мере 5 мм.

Третья трубка может иметь внутренний диаметр, меньший или равный 8 мм. Третья трубка может иметь внутренний диаметр, меньший или равный 7,75 мм. Третья трубка может иметь внутренний диаметр, меньший или равный 7,5 мм Третья трубка может иметь внутренний диаметр, меньший или равный 7,25 мм. Третья трубка может иметь внутренний диаметр, меньший или равный 7 мм. Третья трубка может иметь внутренний диаметр, меньший или равный 6,75 мм. Третья трубка может иметь внутренний диаметр, меньший или равный 6,5 мм. Третья трубка может иметь внутренний диаметр, меньший или равный 6,25 мм. Третья трубка может иметь внутренний диаметр, меньший или равный 6 мм. Третья трубка может иметь внутренний диаметр, меньший или равный 5,75 мм. Третья трубка может иметь внутренний диаметр, меньший или равный 5,5 мм. Третья трубка может иметь внутренний диаметр, меньший или равный 5,25 мм. Третья трубка может иметь внутренний диаметр, меньший или равный 5 мм. Третья трубка может иметь внутренний диаметр, меньший или равный 4,75 мм. Третья трубка может иметь внутренний диаметр, меньший или равный 4,5 мм. Третья трубка может иметь внутренний диаметр, менее или равный 4,25 мм. Третья трубка может иметь внутренний диаметр, меньший или равный 4 мм.

Третья трубка может иметь внутренний диаметр от 3 мм до 8 мм. Третья трубка может иметь внутренний диаметр от 3,25 мм до 8 мм. Третья трубка может иметь внутренний диаметр от 3,5 мм до 8 мм. Третья трубка может иметь внутренний диаметр от 3,75 мм до 8 мм. Третья трубка может иметь внутренний диаметр от 4 мм до 8 мм. Третья трубка может иметь внутренний диаметр от 4,25 мм до 5 мм. Третья трубка может иметь внутренний диаметр от 4,5 мм до 8 мм. Третья трубка может иметь внутренний диаметр от 4,75 мм до 8 мм. Третья трубка может иметь внутренний диаметр от 5 мм до 8 мм.

Третья трубка может иметь внутренний диаметр от 3 мм до 7,75 мм. Третья трубка может иметь внутренний диаметр от 3 мм до 7,5 мм. Третья трубка может иметь внутренний диаметр от 3 мм до 7,25 мм. Третья трубка может иметь внутренний диаметр от 3 мм до 7 мм. Третья трубка может иметь внутренний диаметр от 3 мм до 6,75 мм. Третья трубка может иметь внутренний диаметр от 3 мм до 6,5 мм. Третья трубка может иметь внутренний диаметр от 3 мм до 6,25 мм. Третья трубка может иметь внутренний диаметр от 3 мм до 6 мм. Третья трубка может иметь внутренний диаметр от 3 мм до 5,75 мм. Третья трубка может иметь внутренний диаметр от 3 мм до 5,5 мм. Третья трубка может иметь внутренний диаметр от 3 мм до 5,25 мм. Третья трубка может иметь внутренний диаметр от 3 мм до 5 мм. Третья трубка может иметь внутренний диаметр от 3 мм до 4,75 мм. Третья трубка может иметь внутренний диаметр от 3 мм до 4,5 мм. Третья трубка может иметь внутренний диаметр от 3 мм до 4,25 мм. Третья трубка может иметь внутренний диаметр от 3 мм до 4 мм.

Третья трубка может иметь внутренний диаметр от 3,3 мм до 6 мм. Третья трубка может иметь внутренний диаметр от 3,4 мм до 5,5 мм. Третья трубка может иметь внутренний диаметр от 3,5 мм до 5 мм. Третья трубка может иметь внутренний диаметр от 3,6 мм до 4,75 мм. Третья трубка может иметь внутренний диаметр от 3,7 мм до 4,5 мм. Третья трубка может иметь внутренний диаметр от 3,9 мм до 4,25 мм.

В одном примере третья трубка имеет внутренний диаметр 4 мм.

Третья трубка может иметь длину по меньшей мере 4 мм. Третья трубка может иметь длину по меньшей мере 4,25 мм. Третья трубка может иметь длину по меньшей мере 4,5 мм. Третья трубка может иметь длину по меньшей мере 4,75 мм. Третья трубка может иметь длину по меньшей мере 5 мм. Третья трубка может иметь длину по меньшей мере 5,25 мм. Третья трубка может иметь длину по меньшей мере 5,5 мм. Третья трубка может иметь длину по меньшей мере 5,75 мм. Третья трубка может иметь длину по меньшей мере 6 мм.

Третья трубка может иметь длину, меньшую или равную 6 мм. Третья трубка может иметь длину, меньшую или равную 5,75 мм. Третья трубка может иметь длину, меньшую или равную 5,5 мм. Третья трубка может иметь длину, меньшую или равную 5,25 мм. Третья трубка может иметь длину, меньшую или равную 5 мм. Третья трубка может иметь длину, меньшую или равную 4,75 мм. Третья трубка может иметь длину, меньшую или равную 4,5 мм. Третья трубка может иметь длину, меньшую или равную 4,25 мм.

Третья трубка может иметь длину от 4 мм до 6 мм. Третья трубка может иметь длину от 4,25 мм до 6 мм. Третья трубка может иметь длину от 4,5 мм до 6 мм. Третья трубка может иметь длину от 4,75 мм до 6 мм. Третья трубка может иметь длину от 5 мм до 6 мм. Третья трубка может иметь длину от 5,25 мм до 6 мм. Третья трубка может иметь длину от 5,5 мм до 6 мм. Третья трубка может иметь длину от 5,75 мм до 6 мм.

Третья трубка может иметь длину от 4 мм до 5,75 мм. Третья трубка может иметь длину от 4 мм до 5,5 мм. Третья трубка может иметь длину от 4 мм до 5,25 мм. Третья трубка может иметь длину от 4 мм до 5 мм. Третья трубка может иметь длину от 4 мм до 4,75 мм. Третья трубка может иметь длину от 4 мм до 4,5 мм. Третья трубка может иметь длину от 4 мм до 4,25 мм.

Третья трубка может иметь длину от 4,25 мм до 5,75 мм. Третья трубка может иметь длину от 4,25 мм до 5,5 мм. Третья трубка может иметь длину от 4,5 мм до 5,75 мм. Третья трубка может иметь длину от 4,5 мм до 5,5 мм. Третья трубка может иметь длину от 4,75 мм до 5,5 мм. Третья трубка может иметь длину от 4,5 мм до 5,25 мм. Третья трубка может иметь длину от 4,75 мм до 5,25 мм. В одном примере третья трубка имеет длину 5 мм.

Генерирующее аэрозоль изделие может иметь длину по меньшей мере 35 мм. Генерирующее аэрозоль изделие может иметь длину по меньшей мере 40 мм. Генерирующее аэрозоль изделие может иметь длину по меньшей мере 45 мм. Генерирующее аэрозоль изделие может иметь длину по меньшей мере 50 мм. Генерирующее аэрозоль изделие может иметь длину по меньшей мере 55 мм.

Генерирующее аэрозоль изделие может иметь длину, меньшую или равную 60 мм. Генерирующее аэрозоль изделие может иметь длину, меньшую или равную 55 мм. Генерирующее аэрозоль изделие может иметь длину, меньшую или равную 50 мм. Генерирующее аэрозоль изделие может иметь длину, меньшую или равную приблизительно 45 мм. Генерирующее аэрозоль изделие может иметь длину, меньшую или равную 40 мм.

Генерирующее аэрозоль изделие может иметь длину от 35 мм до 60 мм. Генерирующее аэрозоль изделие может иметь длину от 35 мм до 55 мм. Генерирующее аэрозоль изделие может иметь длину от 35 мм до 50 мм. Генерирующее аэрозоль изделие может иметь длину от 35 мм до 45 мм. Генерирующее аэрозоль изделие может иметь длину от 35 мм до 40 мм.

Генерирующее аэрозоль изделие может иметь длину от 40 мм до 60 мм. Генерирующее аэрозоль изделие может иметь длину от 45 мм до 60 мм. Генерирующее аэрозоль изделие может иметь длину от 50 мм до 60 мм. Генерирующее аэрозоль изделие может иметь длину от 55 мм до 60 мм.

Генерирующее аэрозоль изделие может иметь длину от 35 мм до 55 мм. Генерирующее аэрозоль изделие может иметь длину от 40 мм до 55 мм. Генерирующее аэрозоль изделие может иметь длину от 40 мм до 50 мм. Генерирующее аэрозоль изделие может иметь длину от 45 мм до 50 мм. Генерирующее аэрозоль изделие может иметь длину от 40 мм до 45 мм.

В одном примере генерирующее аэрозоль изделие имеет длину 45 мм.

Отношение внутреннего диаметра первой трубки к наружному диаметру первой трубки может составлять от 0,4 до 0,8. Отношение внутреннего диаметра первой трубки к наружному диаметру первой трубки может составлять от 0,5 до 0,7.

Отношение внутреннего диаметра первой трубки к наружному диаметру первой трубки может составлять 0,6.

Отношение внутреннего диаметра второй трубки к наружному диаметру второй трубки может составлять от 0,1 до 0,5. Отношение внутреннего диаметра второй трубки к наружному диаметру второй трубки может составлять от 0,2 до 0,4.

Отношение внутреннего диаметра второй трубки к наружному диаметру второй трубки может составлять 0,3.

Отношение внутреннего диаметра третьей трубки к наружному диаметру третьей трубки может составлять от 0,4 до 0,8. Отношение внутреннего диаметра третьей трубки к наружному диаметру третьей трубки может составлять от 0,5 до 0,7.

Отношение внутреннего диаметра третьей трубки к наружному диаметру третьей трубки может составлять 0,6.

Первая трубка может иметь наружный диаметр по меньшей мере 6 мм. Первая трубка может иметь наружный диаметр по меньшей мере 6,25 мм. Первая трубка может иметь наружный диаметр по меньшей мере 6,5 мм. Первая трубка может иметь наружный диаметр по меньшей мере 6,75 мм. Первая трубка может иметь наружный диаметр по меньшей мере 7 мм.

Первая трубка может иметь наружный диаметр, меньший или равный 8 мм. Первая трубка может иметь наружный диаметр, меньший или равный 7,75 мм. Первая трубка может иметь наружный диаметр, меньший или равный 7,5 мм. Первая трубка может иметь наружный диаметр, меньший или равный 7,25 мм. Первая трубка может иметь наружный диаметр, меньший или равный 7 мм.

Первая трубка может иметь наружный диаметр от 6 мм до 8 мм. Первая трубка может иметь наружный диаметр от 6,25 мм до 8 мм. Первая трубка может иметь наружный диаметр от 6,5 мм до 8 мм. Первая трубка может иметь наружный диаметр от 6,75 мм до 8 мм. Первая трубка может иметь наружный диаметр от 7 мм до 8 мм. Первая трубка может иметь наружный диаметр от 7,25 мм до 8 мм. Первая трубка может иметь наружный диаметр от 7,5 мм до 8 мм. Первая трубка может иметь наружный диаметр от 7,75 мм до 8 мм.

Первая трубка может иметь наружный диаметр от 6 мм до 7,75 мм. Первая трубка может иметь наружный диаметр от 6 мм до 7,5 мм. Первая трубка может иметь наружный диаметр от 6 мм до 7,25 мм. Первая трубка может иметь наружный диаметр от 6 мм до 7 мм. Первая трубка может иметь наружный диаметр от 6 мм до 6,75 мм. Первая трубка может иметь наружный диаметр от 6 мм до 6,5 мм. Первая трубка может иметь наружный диаметр от 6 мм до 6,25 мм.

Первая трубка может иметь наружный диаметр от 6,25 мм до 7,75 мм. Первая трубка может иметь наружный диаметр от 6,5 мм до 7,5 мм. Первая трубка может иметь наружный диаметр от 6,75 мм до 7,25 мм.

Первая трубка может иметь наружный диаметр 7 мм.

Отношение длины первой трубки к внутреннему диаметру первой трубки может составлять от 0,75 до 1,75. Отношение длины первой трубки к внутреннему диаметру первой трубки может составлять от 1 до 1,5.

Отношение длины первой трубки к внутреннему диаметру первой трубки может составлять 1,25.

Отношение длины второй трубки к внутреннему диаметру второй трубки может составлять от 2 до 3. Отношение длины второй трубки к внутреннему диаметру второй трубки может составлять от 2,25 до 2,75.

Отношение длины второй трубки к внутреннему диаметру второй трубки может составлять 2,5.

Отношение длины третьей трубки к внутреннему диаметру третьей трубки может составлять от 0,75 до 1,75. Отношение длины третьей трубки к внутреннему диаметру третьей трубки может составлять от 1 до 1,5.

Отношение длины третьей трубки к внутреннему диаметру третьей трубки может составлять 1,25.

Первая трубка и вторая трубка могут быть расположены таким образом, чтобы они были соосны друг с другом вдоль их продольных осей. Первая трубка и третья трубка могут быть расположены таким образом, чтобы они были соосны друг с другом вдоль их продольных осей. Вторая трубка и третья трубка могут быть расположены таким образом, чтобы они были соосны друг с другом вдоль их продольных осей. В одном примере первая трубка, вторая трубка и третья трубка могут быть расположены таким образом, чтобы они были соосны друг с другом вдоль их продольных осей.

Генерирующий аэрозоль субстрат может содержать гель. Гелеобразная композиция может содержать по меньшей мере одно гелеобразующее вещество. Гелеобразная композиция может содержать по меньшей мере одно алкалоидное соединение. Гелеобразная композиция может содержать по меньшей мере одно каннабиноидное соединение. Гелеобразная композиция может содержать по меньшей мере одно вещество для образования аэрозоля. В одном примере гелеобразная композиция содержит по меньшей мере одно гелеобразующее вещество, по меньшей мере одно из алкалоидного соединения и каннабиноидного соединения и вещество для образования аэрозоля.

Обеспечение образующего аэрозоль субстрата, содержащего гелеобразную композицию, может быть желательным ввиду преимущества, состоящего в возможности получения однородного субстрата, способного генерировать высокостабильный аэрозоль. Кроме того, гелеобразный образующий аэрозоль субстрат может быть способен генерировать аэрозоль при более низкой температуре, чем образующий аэрозоль субстрат, содержащий табак. Это обеспечивает возможность более эффективного генерирования аэрозоля. Кроме того, это обеспечивает преимущество, состоящее в возможности уменьшения необходимости в охлаждении аэрозоля до того, как он достигнет потребителя.

Образующий аэрозоль субстрат может содержать кольцевую заглушку из пористой среды, нагруженной гелеобразной композицией. Пористая среда может содержать по меньшей мере одно из ацетилцеллюлозы, извитой вискозы и извитого хлопка.

Генерирующее аэрозоль изделие может содержать расположенный раньше по потоку элемент. Расположенный раньше по потоку элемент может быть расположен раньше по потоку относительно образующего аэрозоль субстрата. Расположенный раньше по потоку элемент может упираться в образующий аэрозоль субстрат. Расположенный раньше по потоку элемент может иметь высокое сопротивление втягиванию (resistance to draw, RTD). Расположенный раньше по потоку элемент может быть выполнен из материала, который обеспечивает высокое RTD. Расположенный раньше по потоку элемент может содержать фильтрующий материал. Расположенный раньше по потоку элемент может содержать кольцевую заглушку. Расположенный раньше по потоку элемент может содержать заглушку из волокнистого фильтрующего материала.

Благодаря обеспечению расположенного раньше по потоку элемента обеспечивается преимущество, состоящее возможности защиты образующего аэрозоль субстрата и предотвращения непосредственного контакта пользователя с образующим аэрозоль субстратом.

Расположенный раньше по потоку элемент может использоваться для обеспечения улучшенного регулирования общего сопротивления втягиванию (RTD) генерирующего аэрозоль изделия. В частности, расположенный раньше по потоку элемент может в качестве преимущества использоваться для компенсации потенциального уменьшения RTD из-за испарения образующего аэрозоль субстрата во время использования или из-за включения других элементов в генерирующее аэрозоль изделие, имеющее сравнительно низкое сопротивление втягиванию. Например, в вариантах осуществления настоящего изобретения, включающих промежуточное пространство, которое по существу не вносит вклад в общее RTD генерирующего аэрозоль изделия, расположенный раньше по потоку элемент может использоваться для повышения RTD генерирующего аэрозоль изделия таким образом, чтобы по-прежнему обеспечивался приемлемый уровень RTD.

Расположенный раньше по потоку элемент обеспечивает преимущество, состоящее в возможности повышения общего RTD без влияния на свойства аэрозоля, благодаря расположению этого элемента раньше по потоку относительно образующего аэрозоль субстрата. Если требуемый уровень RTD может быть обеспечен в значительной степени благодаря расположенному раньше по потоку элементу, то это обеспечивает возможность использования расположенных дальше по потоку элементов, которые обеспечивают минимальную фильтрацию аэрозоля. Таким образом, генерирующее аэрозоль изделие обеспечивает возможность оптимизации доставки аэрозоля из гелеобразной композиции к потребителю, сохраняя при этом оптимальный уровень RTD на протяжении всего сеанса курения.

В качестве альтернативы или дополнительно, расположенный раньше по потоку элемент обеспечивает преимущество, состоящее в возможности его адаптации для компенсации уменьшения длины других элементов генерирующего аэрозоль изделия таким образом, чтобы обеспечить возможность сохранения общей стабильной длины генерирующего аэрозоль изделия. Это обеспечивает преимущество, состоящее в возможности расположения образующего аэрозоль субстрата в оптимальном месте для нагрева при вставке генерирующего аэрозоль изделия в генерирующее аэрозоль устройство. Эта компенсация по длине может быть обеспечена без влияния на свойства аэрозоля.

Кроме того, расположенный раньше по потоку элемент обеспечивает преимущество, состоящее в возможности обеспечения более однородного внешнего вида генерирующего аэрозоль изделия на расположенном раньше по потоку конце.

В примере, который включает углубление, проходящее от расположенного раньше по потоку конца генерирующего аэрозоль изделия через расположенный раньше по потоку элемент, этот расположенный раньше по потоку элемент может содержать продольное отверстие для образования указанного углубления. Например, расположенный раньше по потоку элемент может иметь кольцевую форму.

Генерирующее аэрозоль изделие может содержать зону вентиляции.

Зона вентиляции может содержать один или более рядов вентиляционных перфорированных отверстий. Указанные один или более рядов вентиляционных перфорированных отверстий могут быть выполнены через стенку по меньшей мере одной из первой трубки, второй трубки и третьей трубки. В одном примере указанные один или более рядов вентиляционных перфорированных отверстий выполнены через стенку третьей трубки. В вариантах осуществления, которые включают обертку, указанные один или более рядов вентиляционных перфорированных отверстий выполнены через эту обертку. Указанные один или более рядов вентиляционных перфорированных отверстий обеспечивают преимущество, состоящее в создании вентиляционного эффекта, который обеспечивает возможность улучшения охлаждения испаренных летучих соединений образующего аэрозоль субстрата, что улучшает нуклеацию.

Зона вентиляции может содержать лишь один ряд вентиляционных перфорированных отверстий. Благодаря сосредоточению обусловленного вентиляцией охлаждающего эффекта на коротком участке генерирующего аэрозоль изделия, обеспечивается преимущество, состоящее в возможности дополнительного улучшения нуклеации аэрозоля. Это обусловлено тем, что более быстрое и более резкое охлаждение потока испаренных соединений, как ожидается, будет особенно способствовать образованию новых зародышей аэрозольных частиц.

Указанные один или более рядов вентиляционных перфорированных отверстий могут быть расположены по окружности стенки по меньшей мере одной из первой трубки, второй трубки и третьей трубки. Если зона вентиляции содержит два или более рядов вентиляционных перфорированных отверстий, то эти ряды вентиляционных перфорированных отверстий могут отстоять друг от друга в продольном направлении вдоль по меньшей мере одной из первой трубки, второй трубки и третьей трубки. Например, смежные ряды вентиляционных перфорированных отверстий могут отстоять друг от друга в продольном направлении на расстояние от приблизительно 0,25 мм до 0,75 мм.

По меньшей мере одно из вентиляционных перфорированных отверстий может иметь эквивалентный диаметр по меньшей мере 100 мкм. По меньшей мере одно из вентиляционных перфорированных отверстий может иметь эквивалентный диаметр по меньшей мере 150 мкм. По меньшей мере одно из вентиляционных перфорированных отверстий может иметь эквивалентный диаметр по меньшей мере 200 мкм.

По меньшей мере одно из вентиляционных перфорированных отверстий может иметь эквивалентный диаметр меньше 500 мкм. По меньшей мере одно из вентиляционных перфорированных отверстий может иметь эквивалентный диаметр меньше 450 мкм. Термин «эквивалентный диаметр» используется в данном документе для обозначения диаметра круга, имеющего такую же площадь поверхности, что и поперечное сечение вентиляционного перфорированного отверстия. Поперечное сечение вентиляционных перфорированных отверстий может иметь любую подходящую форму. В одном примере вентиляционные перфорированные отверстия имеют круглую форму поперечного сечения.

Вентиляционные перфорированные отверстия могут иметь одинаковый размер. В качестве альтернативы, вентиляционные перфорированные отверстия могут варьироваться по размеру. Путем изменения количества и размера вентиляционных перфорированных отверстий обеспечивается возможность регулирования количества наружного воздуха, впускаемого в первую трубку, вторую трубку и/или третью трубку, когда потребитель осуществляет затяжку на генерирующем аэрозоль изделии во время использования. Таким образом обеспечивается преимущество, состоящее в возможности регулирования уровня вентиляции генерирующего аэрозоль изделия.

Вентиляционные перфорированные отверстия могут быть выполнены с использованием любого подходящего способа, например, с помощью лазерной технологии, механической перфорации первой трубки, второй трубки и/или третьей трубки в качестве частей генерирующего аэрозоль изделия, или предварительной перфорации первой трубки, второй трубки и/или третьей трубки перед их объединением с другими элементами для образования генерирующего аэрозоль изделия. Предпочтительно, вентиляционные перфорированные отверстия выполняют с помощью поточной лазерной перфорации.

Расстояние между зоной вентиляции и расположенным раньше по потоку концом генерирующего аэрозоль изделия может составлять меньше 50 мм. Расстояние между зоной вентиляции и расположенным раньше по потоку концом генерирующего аэрозоль изделия может составлять меньше 45 мм. Расстояние между зоной вентиляции и расположенным раньше по потоку концом генерирующего аэрозоль изделия может составлять меньше 40 мм.

Расстояние между зоной вентиляции и расположенным раньше по потоку концом генерирующего аэрозоль изделия может предпочтительно составлять по меньшей мере 12 мм. Расстояние между зоной вентиляции и расположенным раньше по потоку концом генерирующего аэрозоль изделия может составлять по меньшей мере 15 мм. Расстояние между зоной вентиляции и расположенным раньше по потоку концом генерирующего аэрозоль изделия может составлять по меньшей мере 20 мм. Расстояние между зоной вентиляции и расположенным раньше по потоку концом генерирующего аэрозоль изделия может составлять по меньшей мере 25 мм.

Расстояние между зоной вентиляции и расположенным дальше по потоку концом образующего аэрозоль субстрата может составлять по меньшей мере 2 мм. Расстояние между зоной вентиляции и расположенным дальше по потоку концом образующего аэрозоль субстрата может составлять по меньшей мере 4 мм. Расстояние между зоной вентиляции и расположенным дальше по потоку концом образующего аэрозоль субстрата может составлять по меньшей мере 5 мм. Расстояние между зоной вентиляции и расположенным дальше по потоку концом образующего аэрозоль субстрата может составлять по меньшей мере 10 мм. Расстояние между зоной вентиляции и расположенным дальше по потоку концом образующего аэрозоль субстрата может составлять по меньшей мере приблизительно 15 мм.

Расстояние между зоной вентиляции и расположенным дальше по потоку концом образующего аэрозоль субстрата может составлять меньше 35 мм. Расстояние между зоной вентиляции и расположенным дальше по потоку концом образующего аэрозоль субстрата может составлять меньше 30 мм. Расстояние между зоной вентиляции и расположенным дальше по потоку концом образующего аэрозоль субстрата может составлять меньше 25 мм.

На практике зона вентиляции может разделать полость, образованную внутри генерирующего аэрозоль изделия, на расположенную раньше по потоку часть полости, которая проходит в продольном направлении от расположенного раньше по потоку конца генерирующего аэрозоль изделия до местоположения зоны вентиляции, и расположенную дальше по потоку часть полости, которая проходит в продольном направлении от местоположения зоны вентиляции до расположенного дальше по потоку конца генерирующего аэрозоль изделия. Без ссылок на теорию должно быть понятно, что в расположенной раньше по потоку части полости испаренные соединения из потока аэрозоля медленно продвигаются дальше по потоку вдоль указанной полости и охлаждаются в результате отдачи некоторого количества тепла периферийной стенке, например стенке третьей трубки. В результате начинается нуклеация аэрозольных частиц. С другой стороны, в расположенной дальше по потоку части полости поток аэрозоля и вентиляционный воздух быстро смешиваются, что вызывает быстрое охлаждение испаренных соединений из потока аэрозоля и таким образом способствует нуклеации новых аэрозольных частиц и росту уже существующих аэрозольных частиц по мере продвижения аэрозоля дальше по потоку.

Генерирующее аэрозоль изделие может содержать углубление, проходящее от расположенного раньше по потоку конца генерирующего аэрозоль изделия. Углубление может проходить через расположенный раньше по потоку элемент. Углубление может проходить через по меньшей мере участок образующего аэрозоль субстрата.

Благодаря обеспечению углубления обеспечивается преимущество, состоящее в возможности нагрева генерирующего аэрозоль изделия с помощью внутреннего нагревателя, такого как штыревой или лезвиеобразный нагреватель. Это обеспечивает возможность содействия более эффективному нагреву образующего аэрозоль субстрата. Включение углубления обеспечивает особое преимущество, поскольку образующие аэрозоль субстраты, содержащие гель, обычно имеют более высокую плотность, чем образующие аэрозоль субстраты, содержащие табак. В результате вставка штыревого или лезвиеобразного нагревателя непосредственно в образующий аэрозоль субстрат является менее практичной по сравнению с образующим аэрозоль субстратом, содержащим табак. Кроме того, благодаря обеспечению углубления обеспечивается возможность предотвращения контакта нагревателя с гелеобразным образующим аэрозоль субстратом, что обеспечивает возможность содействия поддержанию чистоты нагревателя.

Углубление может быть образовано продольным отверстием, проходящим через расположенный раньше по потоку элемент, и продольным отверстием, проходящим через по меньшей мере участок образующего аэрозоль субстрата. Продольное отверстие, проходящее через расположенный раньше по потоку элемент, и продольное отверстие, проходящее через по меньшей мере участок образующего аэрозоль субстрата, могут иметь по существу одинаковый диаметр и быть по существу выровненными.

Углубление может иметь любую форму поперечного сечения. Углубление может иметь постоянную форму поперечного сечения. Форма углубления может быть выбрана в соответствии с формой нагревателя генерирующего аэрозоль устройства для использования с генерирующим аэрозоль изделием. Углубление может иметь круглое поперечное сечение. Углубление, имеющее круглую форму поперечного сечения, может быть подходящим в случае, если нагреватель представляет собой штыревой нагреватель. Углубление может иметь удлиненную или прямоугольную форму. Углубление, имеющее удлиненную или прямоугольную форму поперечного сечения, может быть подходящим в случае, если нагреватель представляет собой лезвиеобразный нагреватель. Предпочтительно, углубление имеет круглую форму поперечного сечения.

Углубление может быть расположено по центру вдоль продольной оси генерирующего аэрозоль изделия. Это обеспечивает преимущество, состоящее в возможности упрощения вставки генерирующего аэрозоль изделия в генерирующее аэрозоль устройство, поскольку обеспечивается возможность того, что ориентация генерирующего аэрозоль устройства не будет иметь значения. Кроме того, расположение углубления по центру обеспечивает возможность равномерного нагрева образующего аэрозоль субстрата.

Углубление может иметь любой диаметр. Предпочтительно, углубление имеет такой же или несколько меньший диаметр по сравнению с диаметром нагревателя генерирующего аэрозоль устройства, подлежащего использованию с генерирующим аэрозоль изделием.

Диаметр углубления может составлять от приблизительно 0,5 мм до приблизительно 10 мм. Например, диаметр углубления может составлять от приблизительно 1 мм до приблизительно 8 мм, или от приблизительно 2 мм до приблизительно 6 мм.

Углубление может иметь любую длину. Предпочтительно, углубление имеет такую же или несколько меньшую длину по сравнению с длиной нагревателя генерирующего аэрозоль устройства, подлежащего использованию с генерирующим аэрозоль изделием.

Длина углубления может составлять от приблизительно 5 миллиметров до приблизительно 30 миллиметров. Например, длина углубления может составлять от приблизительно 10 миллиметров до приблизительно 25 миллиметров, или от приблизительно 15 миллиметров до приблизительно 20 миллиметров.

Углубление может проходить по всей длине образующего аэрозоль субстрата. Если это так, то углубление может проходить еще дальше по потоку относительно расположенного дальше по потоку конца образующего аэрозоль субстрата. В качестве альтернативы, если это так, то углубление может проходить до расположенного дальше по потоку конца образующего аэрозоль субстрата, но не проходить еще дальше по потоку.

Предпочтительно, гелеобразная композиция содержит алкалоидное соединение и/или каннабиноидное соединение; вещество для образования аэрозоля; и по меньшей мере одно гелеобразующее вещество. Предпочтительно, указанное по меньшей мере одно гелеобразующее вещество образует твердую среду, и глицерол диспергирован в указанной твердой среде, а алкалоид или каннабиноид диспергированы в глицероле. Предпочтительно, гелеобразная композиция представляет собой стабильную гелеобразную фазу.

В качестве преимущества, стабильная гелеобразная композиция, содержащая никотин, обеспечивает предсказуемую форму композиции при хранении или транспортировке от места производства к потребителю. Стабильная гелеобразная композиция, содержащая никотин, по существу сохраняет свою форму. Стабильная гелеобразная композиция, содержащая никотин, по существу не выделяет жидкую фазу при хранении или транспортировке от места производства к потребителю. Стабильная гелеобразная композиция, содержащая никотин, способна обеспечивать простую конструкцию расходной части. Эта расходная часть не обязательно должна конструироваться в расчете на вмещение жидкости, и таким образом обеспечивается возможность рассмотрения более широкого диапазона материалов и конструкций для емкости.

Гелеобразная композиция, описанная в данном документе, может быть объединена с генерирующим аэрозоль устройством для доставки никотинового аэрозоля в легкие при скоростях вдыхания или потока воздуха, которые не превышают скоростей вдыхания или потока воздуха в обычном режиме курения. Генерирующее аэрозоль устройство может непрерывно нагревать гелеобразную композицию. Потребитель может осуществлять множество вдохов или «затяжек», причем каждая «затяжка» доставляет определенное количество никотинового аэрозоля. Гелеобразная композиция может быть способна доставлять аэрозоль с высоким содержанием никотина/низким общим содержанием твердых частиц (total particulate matter, TPM) потребителю при нагреве, предпочтительно непрерывным образом.

Термин «стабильная гелеобразная фаза» или «стабильный гель» относится к гелю, который по существу сохраняет свою форму и массу под действием различных условий окружающей среды. Стабильный гель может по существу не выделять (влагу) или не поглощать воду под действием стандартных температуры и давления при изменении относительной влажности от приблизительно 10 процентов до приблизительно 60 процентов. Например, стабильный гель может по существу сохранять свои форму и массу под действием стандартных температуры и давления при изменении относительной влажности от приблизительно 10 процентов до приблизительно 60 процентов.

Гелеобразная композиция включает алкалоидное соединение и/или каннабиноидное соединение. Гелеобразная композиция может включать один или более алкалоидов. Гелеобразная композиция может включать один или более каннабиноидов. Гелеобразная композиция может включать комбинацию одного или более алкалоидов и одного или более каннабиноидов.

Термин «алкалоидное соединение» относится к любому из класса встречающихся в природе органических соединений, которые содержат один или более основных атомов азота. Как правило, алкалоид содержит по меньшей мере один атом азота в структуре типа амина. Этот или другой атом азота в молекуле алкалоидного соединения может быть активным в качестве основания в кислотно-основных реакциях. Большая часть алкалоидных соединений имеют один или более атомов азота в качестве части циклической системы, например такой, как гетероциклическое кольцо. В природе алкалоидные соединения встречаются, главным образом, в растениях, и они особенно распространены в некоторых семействах цветковых растений. Однако некоторые алкалоидные соединения содержатся в некоторых видах животных и грибков. В настоящем раскрытии термин «алкалоидное соединение» относится как к алкалоидным соединениям натурального происхождения, так и синтетически производимым алкалоидным соединениям.

Гелеобразная композиция может предпочтительно включать алкалоидное соединение, выбранное из группы, состоящей из никотина, анатабина и их комбинаций.

Предпочтительно, гелеобразная композиция включает никотин.

Термин «никотин» относится к никотину и производным никотина, таким как чистый никотин, никотиновые соли и тому подобные.

Термин «каннабиноидное соединение» относится к любому из класса встречающихся в природе соединений, которые содержатся в частях растения конопля, а именно видов Cannabis sativa, Cannabis indica и Cannabis ruderalis. Каннабиноидные соединения особенно сконцентрированы в головках женских цветков. Каннабиноидные соединения, встречающиеся в природе в растении конопля, включают каннабидиол (CBD) и тетрагидроканнабинол (THC). В настоящем изобретении термин «каннабиноидные соединения» используется для описания как каннабиноидных соединений натурального происхождения, так и синтетически производимых каннабиноидных соединений.

Гель может включать каннабиноидное соединение, выбранное из группы, состоящей из каннабидиола (CBD), тетрагидроканнабинола (THC), тетрагидроканнабиноловой кислоты (THCA), каннабидиоловой кислоты (CBDA), каннабинола (CBN), каннабигерола (CBG), каннабихромена (CBC), каннабициклола (CBL), каннабиварина (CBV), тетрагидроканнабиварина (THCV), каннабидиварина (CBDV), каннабихромеварина (CBCV), каннабигероварина (CBGV), простого монометилового эфира каннабигерола (CBGM), каннабиэльсоина (CBE), каннабицитрана (CBT) и их комбинаций.

Гелеобразная композиция может предпочтительно включать каннабиноидное соединение, выбранное из группы, состоящей из каннабидиола (CBD), THC (тетрагидроканнабинола) и их комбинаций.

Гель может предпочтительно включать каннабидиол (CBD).

Гелеобразная композиция может включать никотин и каннабидиол (CBD).

Гелеобразная композиция может включать никотин, каннабидиол (CBD) и THC (тетрагидроканнабинол).

Гелеобразная композиция предпочтительно включает от приблизительно 0,5 процента по весу до приблизительно 10 процентов по весу алкалоидного соединения, или от приблизительно 0,5 процента по весу до приблизительно 10 процентов по весу каннабиноидного соединения, или оба из алкалоидного соединения и каннабиноидного соединение в общем количестве от приблизительно 0,5 процента по весу до приблизительно 10 процентов по весу. Гелеобразная композиция может включать от приблизительно 0,5 процента по весу до приблизительно 5 процентов по весу алкалоидного соединения, или от приблизительно 0,5 процента по весу до приблизительно 5 процентов по весу каннабиноидного соединения, или оба из алкалоидного соединения и каннабиноидного соединения в общем количестве от приблизительно 0,5 процента по весу до приблизительно 5 процентов по весу. Предпочтительно, гелеобразная композиция включает от приблизительно 1 процента по весу до приблизительно 3 процентов по весу алкалоидного соединения, или от приблизительно 1 процента по весу до приблизительно 3 процентов по весу каннабиноидного соединения, или оба из алкалоидного соединения и каннабиноидного соединения в общем количестве от приблизительно 1 процента по весу до приблизительно 3 процентов по весу. Гелеобразная композиция может предпочтительно включать от приблизительно 1,5 процента по весу до приблизительно 2,5 процента по весу алкалоидного соединения, или от приблизительно 1,5 процента по весу до приблизительно 2,5 процента по весу каннабиноидного соединения, или оба из алкалоидного соединения и каннабиноидного соединения в общем количестве от приблизительно 1,5 процента по весу до приблизительно 2,5 процента по весу. Гелеобразная композиция может предпочтительно включать приблизительно 2 процента по весу алкалоидного соединения, или приблизительно 2 процента по весу каннабиноидного соединения, или оба из алкалоидного соединения и каннабиноидного соединения в общем количестве приблизительно 2 процента по весу. Компонент в виде алкалоидного соединения гелеобразного состава может представлять собой наиболее летучий компонент гелеобразного состава. В некоторых аспектах вода может представлять собой наиболее летучий компонент гелеобразного состава, а компонент алкалоидного соединения гелеобразного состава может представлять собой второй наиболее летучий компонент гелеобразного состава. Компонент в виде каннабиноидного соединения гелеобразного состава может представлять собой наиболее летучий компонент гелеобразного состава. В некоторых аспектах вода может представлять собой наиболее летучий компонент гелеобразного состава, а компонент алкалоидного соединения гелеобразного состава может представлять собой второй наиболее летучий компонент гелеобразного состава.

Предпочтительно, в гелеобразных композициях содержится никотин. Никотин может быть добавлен в композицию в виде свободного основания или в виде соли. Гелеобразная композиция включает от приблизительно 0,5 процента по весу до приблизительно 10 процентов по весу никотина, или от приблизительно 0,5 процента по весу до приблизительно 5 процентов по весу никотина. Предпочтительно, гелеобразная композиция включает от приблизительно 1 процента по весу до приблизительно 3 процентов по весу никотина, или от приблизительно 1,5 процента по весу до приблизительно 2,5 процента по весу никотина, или приблизительно 2 процента по весу никотина. Никотиновый компонент гелеобразного состава может представлять собой наиболее летучий компонент гелеобразного состава. В некоторых аспектах вода может представлять собой наиболее летучий компонент гелеобразного состава, а никотиновый компонент гелеобразного состава может представлять собой второй наиболее летучий компонент гелеобразного состава.

Гелеобразная композиция дополнительно включает вещество для образования аэрозоля. В идеальном случае вещество для образования аэрозоля является по существу стойким к термической деструкции при рабочей температуре соответствующего генерирующего аэрозоль устройства. Подходящие вещества для образования аэрозоля включают, без ограничения: многоатомные спирты, такие как триэтиленгликоль, 1,3-бутандиол и глицерин; сложные эфиры многоатомных спиртов, такие как моно-, ди- или триацетат глицерола; и алифатические сложные эфиры моно-, ди- или поликарбоновых кислот, такие как диметилдодекандиоат и диметилтетрадекандиоат. Многоатомные спирты или их смеси могут представлять собой одно или более из следующего: триэтиленгликоль, 1,3-бутандиол и глицерин (глицерол или пропан-1,2,3-триол) или полиэтиленгликоль. Вещество для образования аэрозоля предпочтительно представляет собой глицерол.

Гелеобразная композиция может включать основную часть в виде вещества для образования аэрозоля. Гелеобразная композиция может включать смесь воды и вещества для образования аэрозоля, причем вещество для образования аэрозоля образует основную часть (по весу) гелеобразной композиции. Вещество для образования аэрозоля может образовывать по меньшей мере 50 процентов по весу гелеобразной композиции. Вещество для образования аэрозоля может образовывать по меньшей мере 60 процентов по весу, или по меньшей мере 65 процентов по весу, или по меньшей мере 70 процентов по весу гелеобразной композиции. Вещество для образования аэрозоля может образовывать от приблизительно 70 процентов по весу до приблизительно 80 процентов по весу гелеобразной композиции. Вещество для образования аэрозоля может образовывать от приблизительно 70 процентов по весу до приблизительно 75 процентов по весу гелеобразной композиции.

Гелеобразная композиция может включать основную часть в виде глицерола. Гелеобразная композиция может включать смесь воды и глицерола, причем глицерол образует основную часть (по весу) гелеобразной композиции. Глицерол может образовывать по меньшей мере 50 процентов по весу гелеобразной композиции. Глицерол может образовывать по меньшей мере 60 процентов по весу, или по меньшей мере 65 процентов по весу, или по меньшей мере 70 процентов по весу гелеобразной композиции. Глицерол может образовывать от приблизительно 70 процентов по весу до приблизительно 80 процентов по весу гелеобразной композиции. Глицерол может образовывать от приблизительно 70 процентов по весу до приблизительно 75 процентов по весу гелеобразной композиции.

Гелеобразная композиция дополнительно включает по меньшей мере одно гелеобразующее вещество. Предпочтительно, гелеобразная композиция включает общее количество гелеобразующих веществ в диапазоне от приблизительно 0,4 процента по весу до приблизительно 10 процентов по весу. Более предпочтительно, композиция включает гелеобразующие вещества в диапазоне от приблизительно 0,5 процента по весу до приблизительно 8 процентов по весу. Более предпочтительно, композиция содержит гелеобразующие вещества в диапазоне от приблизительно 1 процента по весу до приблизительно 6 процентов по весу. Более предпочтительно, композиция включает гелеобразующие вещества в диапазоне от приблизительно 2 процентов по весу до приблизительно 4 процентов по весу. Более предпочтительно, композиция включает гелеобразующие вещества в диапазоне от приблизительно 2 процентов по весу до приблизительно 3 процентов по весу.

Термин «гелеобразующее вещество» относится к соединению, которое при однородном добавлении в количестве приблизительно 0,3 процента по весу в смесь, состоящую из 50 процентов по весу воды и 50 процентов по весу глицерола, образует твердую среду или опорную матрицу, приводящую к образованию геля. Гелеобразующие вещества содержат, без ограничения, гелеобразующие вещества, обеспечивающие сшивание посредством водородных связей, и гелеобразующие вещества, обеспечивающие сшивание посредством ионных связей.

Гелеобразующее вещество может включать один или более биополимеров. Биополимеры могут быть получены из полисахаридов.

Биополимеры включают, например, геллановые камеди (натуральные геллановую камедь с низким содержанием ацила и геллановую камедь с высоким содержанием ацила, причем предпочтительной является геллановая камедь с низким содержанием ацила), ксантановую камедь, альгинаты (альгиновую кислоту), агар, гуаровую камедь и т.п. Композиция может предпочтительно включать ксантановую камедь. Композиция может включать два биополимера. Композиция может включать три биополимера. Композиция может включать два биополимера в по существу равных количествах по весу. Композиция может включать три биополимера в по существу равных количествах по весу.

Предпочтительно, гелеобразная композиция содержит по меньшей мере 0,2 процента по весу гелеобразующего вещества, обеспечивающего сшивание посредством водородных связей. В качестве альтернативы или дополнительно, гелеобразная композиция предпочтительно содержит по меньшей мере 0,2 процента по весу гелеобразующего вещества, обеспечивающего сшивание посредством ионных связей. Наиболее предпочтительно, гелеобразная композиция содержит по меньшей мере 0,2 процента по весу гелеобразующего вещества, обеспечивающего сшивание посредством водородных связей, и по меньшей мере 0,2 процента по весу гелеобразующего вещества, обеспечивающего сшивание посредством ионных связей. Гелеобразная композиция может содержать от приблизительно 0,5 процента по весу до приблизительно 3 процентов по весу гелеобразующего вещества, обеспечивающего сшивание посредством водородных связей, и от приблизительно 0,5 процента по весу до приблизительно 3 процентов по весу гелеобразующего вещества, обеспечивающего сшивание посредством ионных связей, или от приблизительно 1 процента по весу до приблизительно 2 процентов по весу гелеобразующего вещества, обеспечивающего сшивание посредством водородных связей, и от приблизительно 1 процента по весу до приблизительно 2 процентов по весу гелеобразующего вещества, обеспечивающего сшивание посредством ионных связей. Гелеобразующее вещество, обеспечивающее сшивание посредством водородных связей, и гелеобразующее вещество, обеспечивающее сшивание посредством ионных связей, могут присутствовать в гелеобразной композиции в по существу равных количествах по весу.

Выражение «гелеобразующее вещество, обеспечивающее сшивание посредством водородных связей» относится к гелеобразующему веществу, которое образует нековалентные сшивающие связи или физические сшивающие связи в результате образования водородных связей. Образование водородных связей представляет собой тип электростатического притяжения диполь-диполь между молекулами, а не ковалентную связь с атомом водорода. В результате создается сила притяжения между атомом водорода, ковалентно связанным с сильно электроотрицательным атомом, например атомом N, O или F, и другим сильно электроотрицательным атомом.

Гелеобразующее вещество, обеспечивающее сшивание посредством водородных связей, может включать одно или более из галактоманнана, желатина, агарозы, или конжаковой камеди, или агара. Гелеобразующее вещество, обеспечивающее сшивание посредством водородных связей, может предпочтительно включать агар.

Гелеобразная композиция предпочтительно включает гелеобразующее вещество, обеспечивающее сшивание посредством водородных связей, в диапазоне от приблизительно 0,3 процента по весу до приблизительно 5 процентов по весу. Предпочтительно, композиция включает гелеобразующее вещество, обеспечивающее сшивание посредством водородных связей, в диапазоне от приблизительно 0,5 процента по весу до приблизительно 3 процентов по весу. Предпочтительно, композиция включает гелеобразующее вещество, обеспечивающее сшивание посредством водородных связей, в диапазоне от приблизительно 1 процента по весу до приблизительно 2 процентов по весу.

Гелеобразная композиция может включать галактоманнан в диапазоне от приблизительно 0,2 процента по весу до приблизительно 5 процентов по весу. Предпочтительно, галактоманнан может присутствовать в диапазоне от приблизительно 0,5 процента по весу до приблизительно 3 процентов по весу. Предпочтительно, галактоманнан может присутствовать в диапазоне от приблизительно 0,5 процента по весу до приблизительно 2 процентов по весу. Предпочтительно, галактоманнан может присутствовать в диапазоне от приблизительно 1 процента по весу до приблизительно 2 процентов по весу.

Гелеобразная композиция может включать желатин в диапазоне от приблизительно 0,2 процента по весу до приблизительно 5 процентов по весу. Предпочтительно, желатин может присутствовать в диапазоне от приблизительно 0,5 процента по весу до приблизительно 3 процентов по весу. Предпочтительно, желатин может присутствовать в диапазоне от приблизительно 0,5 процента по весу до приблизительно 2 процентов по весу. Предпочтительно, желатин может присутствовать в диапазоне от приблизительно 1 процента по весу до приблизительно 2 процентов по весу.

Гелеобразная композиция может включать агарозу в диапазоне от приблизительно 0,2 процента по весу до приблизительно 5 процентов по весу. Предпочтительно, агароза может присутствовать в диапазоне от приблизительно 0,5 процента по весу до приблизительно 3 процентов по весу. Предпочтительно, агароза может присутствовать в диапазоне от приблизительно 0,5 процента по весу до приблизительно 2 процентов по весу. Предпочтительно, агароза может присутствовать в диапазоне от приблизительно 1 процента по весу до приблизительно 2 процентов по весу.

Гелеобразная композиция может включать конжаковую камедь в диапазоне от приблизительно 0,2 процента по весу до приблизительно 5 процентов по весу. Предпочтительно, конжаковая камедь может присутствовать в диапазоне от приблизительно 0,5 процента по весу до приблизительно 3 процентов по весу. Предпочтительно, конжаковая камедь может присутствовать в диапазоне от приблизительно 0,5 процента по весу до приблизительно 2 процентов по весу. Предпочтительно, конжаковая камедь может присутствовать в диапазоне от приблизительно 1 процента по весу до приблизительно 2 процентов по весу.

Гелеобразная композиция может включать агар в диапазоне от приблизительно 0,2 процента по весу до приблизительно 5 процентов по весу. Предпочтительно, агар может присутствовать в диапазоне от приблизительно 0,5 процента по весу до приблизительно 3 процентов по весу. Предпочтительно, агар может присутствовать в диапазоне от приблизительно 0,5 процента по весу до приблизительно 2 процентов по весу. Предпочтительно, агар может присутствовать в диапазоне от приблизительно 1 процента по весу до приблизительно 2 процентов по весу.

Выражение «гелеобразующее вещество, обеспечивающее сшивание посредством ионных связей» относится к гелеобразующему веществу, которое образует нековалентные сшивающие связи или физические сшивающие связи в результате образования ионных связей. Сшивание посредством ионных связей включает связывание полимерных цепей в результате нековалентных взаимодействий. Сшитая сеть образуется, когда многовалентные молекулы с противоположными зарядами электростатически притягиваются друг к другу, что приводит к образованию сшитой полимерной сети.

Гелеобразующее вещество, обеспечивающее сшивание посредством ионных связей, может включать геллан с низким содержанием ацила, пектин, каппа-каррагинан, йота-каррагинан или альгинат. Гелеобразующее вещество, обеспечивающее сшивание посредством ионных связей, может предпочтительно включать геллан с низким содержанием ацила.

Гелеобразная композиция может включать гелеобразующее вещество, обеспечивающее сшивание посредством ионных связей, в диапазоне от приблизительно 0,3 процента по весу до приблизительно 5 процентов по весу. Предпочтительно, композиция включает гелеобразующее вещество, обеспечивающее сшивание посредством ионных связей, в диапазоне от приблизительно 0,5 процента по весу до приблизительно 3 процентов по весу. Предпочтительно, композиция включает гелеобразующее вещество, обеспечивающее сшивание посредством ионных связей, в диапазоне от приблизительно 1 процента по весу до приблизительно 2 процентов по весу.

Гелеобразная композиция может включать геллан с низким содержанием ацила в диапазоне от приблизительно 0,2 процента по весу до приблизительно 5 процентов по весу. Предпочтительно, геллан с низким содержанием ацила может присутствовать в диапазоне от приблизительно 0,5 процента по весу до приблизительно 3 процентов по весу. Предпочтительно, геллан с низким содержанием ацила может присутствовать в диапазоне от приблизительно 0,5 процента по весу до приблизительно 2 процентов по весу. Предпочтительно, геллан с низким содержанием ацила может присутствовать в диапазоне от приблизительно 1 процента по весу до приблизительно 2 процентов по весу.

Гелеобразная композиция может включать пектин в диапазоне от приблизительно 0,2 процента по весу до приблизительно 5 процентов по весу. Предпочтительно, пектин может присутствовать в диапазоне от приблизительно 0,5 процента по весу до приблизительно 3 процентов по весу. Предпочтительно, пектин может присутствовать в диапазоне от приблизительно 0,5 процента по весу до приблизительно 2 процентов по весу. Предпочтительно, пектин может присутствовать в диапазоне от приблизительно 1 процента по весу до приблизительно 2 процентов по весу.

Гелеобразная композиция может включать каппа-каррагинан в диапазоне от приблизительно 0,2 процента по весу до приблизительно 5 процентов по весу. Предпочтительно, каппа-каррагинан может присутствовать в диапазоне от приблизительно 0,5 процента по весу до приблизительно 3 процентов по весу. Предпочтительно, каппа-каррагинан может присутствовать в диапазоне от приблизительно 0,5 процента по весу до приблизительно 2 процентов по весу. Предпочтительно, каппа-каррагинан может присутствовать в диапазоне от приблизительно 1 процента по весу до приблизительно 2 процентов по весу.

Гелеобразная композиция может включать йота-каррагинан в диапазоне от приблизительно 0,2 процента по весу до приблизительно 5 процентов по весу. Предпочтительно, йота-каррагинан может присутствовать в диапазоне от приблизительно 0,5 процента по весу до приблизительно 3 процентов по весу. Предпочтительно, йота-каррагинан может присутствовать в диапазоне от приблизительно 0,5 процента по весу до приблизительно 2 процентов по весу. Предпочтительно, йота-каррагинан может присутствовать в диапазоне от приблизительно 1 процента по весу до приблизительно 2 процентов по весу.

Гелеобразная композиция может включать альгинат в диапазоне от приблизительно 0,2 процента по весу до приблизительно 5 процентов по весу. Предпочтительно, альгинат может присутствовать в диапазоне от приблизительно 0,5 процента по весу до приблизительно 3 процентов по весу. Предпочтительно, альгинат может присутствовать в диапазоне от приблизительно 0,5 процента по весу до приблизительно 2 процентов по весу. Предпочтительно, альгинат может присутствовать в диапазоне от приблизительно 1 процента по весу до приблизительно 2 процентов по весу.

Гелеобразная композиция может включать гелеобразующее вещество, обеспечивающее сшивание посредством водородных связей, и гелеобразующее вещество, обеспечивающее сшивание посредством ионных связей, в соотношении от приблизительно 3:1 до приблизительно 1:3. Предпочтительно, гелеобразная композиция может включать гелеобразующее вещество, обеспечивающее сшивание посредством водородных связей, и гелеобразующее вещество, обеспечивающее сшивание посредством ионных связей, в соотношении от приблизительно 2:1 до приблизительно 1:2. Предпочтительно, гелеобразная композиция может включать гелеобразующее вещество, обеспечивающее сшивание посредством водородных связей, и гелеобразующее вещество, обеспечивающее сшивание посредством ионных связей, в соотношении приблизительно 1:1.

Гелеобразная композиция может дополнительно включать загуститель. Неожиданным образом, загуститель в сочетании с гелеобразующим веществом, обеспечивающим сшивание посредством водородных связей, и гелеобразующим веществом, обеспечивающим сшивание посредством ионных связей, по-видимому поддерживает твердую среду и сохраняет гелевую композицию даже в том случае, когда гелеобразная композиция содержит высокий уровень глицерола.

Термин «загуститель» относится к соединению, которое при однородном добавлении в количестве 0,3 процента по весу в смесь с температурой 25°C, состоящую из 50 процентов по весу воды и 50 процентов по весу глицерола, увеличивает вязкость, не приводя к образованию геля, так что смесь остается или сохраняется жидкой. Предпочтительно, загуститель относится к соединению, которое при однородном добавлении в количестве 0,3 процента по весу в смесь с температурой 25°C, состоящую из 50 процентов по весу воды и 50 процентов по весу глицерола, увеличивает вязкость до по меньшей мере 50 сП, предпочтительно по меньшей мере 200 сП, предпочтительно по меньшей мере 500 сП, предпочтительно по меньшей мере 1000 сП, при скорости сдвига 0,1 с-1, не приводя к образованию геля, так что смесь остается или сохраняется жидкой. Предпочтительно, загуститель относится к соединению, которое при однородном добавлении в количестве 0,3 процента по весу в смесь с температурой 25°C, состоящую из 50 процентов по весу воды и 50 процентов по весу глицерола, увеличивает вязкость по меньшей мере в 2 раза, или по меньшей мере в 5 раз, или по меньшей мере в 10 раз, или по меньшей мере в 100 раз по сравнению с вязкостью перед добавлением, при скорости сдвига 0,1 с-1, не приводя к образованию геля, так что смесь остается или сохраняется жидкой.

Значения вязкости, приведенные в данном документе, могут быть измерены с помощью вискозиметра Brookfield RVT с вращающимся шпинделем дискового типа RV#2 при 25°C на скорости 6 оборотов в минуту (об/мин).

Гелеобразная композиция предпочтительно включает загуститель в диапазоне от приблизительно 0,2 процента по весу до приблизительно 5 процентов по весу. Предпочтительно, композиция включает загуститель в диапазоне от приблизительно 0,5 процента по весу до приблизительно 3 процентов по весу. Предпочтительно, композиция включает загуститель в диапазоне от приблизительно 0,5 процента по весу до приблизительно 2 процентов по весу. Предпочтительно, композиция включает загуститель в диапазоне от приблизительно 1 процента по весу до приблизительно 2 процентов по весу.

Загуститель может включать одно или более из ксантановой камеди, карбоксиметилцеллюлозы, микрокристаллической целлюлозы, метилцеллюлозы, аравийской камеди, гуаровой камеди, лямбда-каррагинана или крахмала. Загуститель может предпочтительно включать ксантановую камедь.

Гелеобразная композиция может включать ксантановую камедь в диапазоне от приблизительно 0,2 процента по весу до приблизительно 5 процентов по весу. Предпочтительно, ксантановая камедь может присутствовать в диапазоне от приблизительно 0,5 процента по весу до приблизительно 3 процентов по весу. Предпочтительно, ксантановая камедь может присутствовать в диапазоне от приблизительно 0,5 процента по весу до приблизительно 2 процентов по весу. Предпочтительно, ксантановая камедь может присутствовать в диапазоне от приблизительно 1 процента по весу до приблизительно 2 процентов по весу.

Гелеобразная композиция может включать карбоксиметилцеллюлозу в диапазоне от приблизительно 0,2 процента по весу до приблизительно 5 процентов по весу. Предпочтительно, карбоксиметилцеллюлоза может присутствовать в диапазоне от приблизительно 0,5 процента по весу до приблизительно 3 процентов по весу. Предпочтительно, карбоксиметилцеллюлоза может присутствовать в диапазоне от приблизительно 0,5 процента по весу до приблизительно 2 процентов по весу. Предпочтительно, карбоксиметилцеллюлоза может присутствовать в диапазоне от приблизительно 1 процента по весу до приблизительно 2 процентов по весу.

Гелеобразная композиция может включать микрокристаллическую целлюлозу в диапазоне от приблизительно 0,2 процента по весу до приблизительно 5 процентов по весу. Предпочтительно, микрокристаллическая целлюлоза может присутствовать в диапазоне от приблизительно 0,5 процента по весу до приблизительно 3 процентов по весу. Предпочтительно, микрокристаллическая целлюлоза может присутствовать в диапазоне от приблизительно 0,5 процента по весу до приблизительно 2 процентов по весу. Предпочтительно, микрокристаллическая целлюлоза может присутствовать в диапазоне от приблизительно 1 процента по весу до приблизительно 2 процентов по весу.

Гелеобразная композиция может включать метилцеллюлозу в диапазоне от приблизительно 0,2 процента по весу до приблизительно 5 процентов по весу. Предпочтительно, метилцеллюлоза может присутствовать в диапазоне от приблизительно 0,5 процента по весу до приблизительно 3 процентов по весу. Предпочтительно, метилцеллюлоза может присутствовать в диапазоне от приблизительно 0,5 процента по весу до приблизительно 2 процентов по весу. Предпочтительно, метилцеллюлоза может присутствовать в диапазоне от приблизительно 1 процента по весу до приблизительно 2 процентов по весу.

Гелеобразная композиция может включать аравийскую камедь в диапазоне от приблизительно 0,2 процента по весу до приблизительно 5 процентов по весу. Предпочтительно, аравийская камедь может присутствовать в диапазоне от приблизительно 0,5 процента по весу до приблизительно 3 процентов по весу. Предпочтительно, аравийская камедь может присутствовать в диапазоне от приблизительно 0,5 процента по весу до приблизительно 2 процентов по весу. Предпочтительно, аравийская камедь может присутствовать в диапазоне от приблизительно 1 процента по весу до приблизительно 2 процентов по весу.

Гелеобразная композиция может включать гуаровую камедь в диапазоне от приблизительно 0,2 процента по весу до приблизительно 5 процентов по весу. Предпочтительно, гуаровая камедь может присутствовать в диапазоне от приблизительно 0,5 процента по весу до приблизительно 3 процентов по весу. Предпочтительно, гуаровая камедь может присутствовать в диапазоне от приблизительно 0,5 процента по весу до приблизительно 2 процентов по весу. Предпочтительно, гуаровая камедь может присутствовать в диапазоне от приблизительно 1 процента по весу до приблизительно 2 процентов по весу.

Гелеобразная композиция может включать лямбда-каррагинан в диапазоне от приблизительно 0,2 процента по весу до приблизительно 5 процентов по весу. Предпочтительно, лямбда-каррагинан может присутствовать в диапазоне от приблизительно 0,5 процента по весу до приблизительно 3 процентов по весу. Предпочтительно, лямбда-каррагинан может присутствовать в диапазоне от приблизительно 0,5 процента по весу до приблизительно 2 процентов по весу. Предпочтительно, лямбда-каррагинан может присутствовать в диапазоне от приблизительно 1 процента по весу до приблизительно 2 процентов по весу.

Гелеобразная композиция может включать крахмал в диапазоне от приблизительно 0,2 процента по весу до приблизительно 5 процентов по весу. Предпочтительно, крахмал может присутствовать в диапазоне от приблизительно 0,5 процента по весу до приблизительно 3 процентов по весу. Предпочтительно, крахмал может присутствовать в диапазоне от приблизительно 0,5 процента по весу до приблизительно 2 процентов по весу. Предпочтительно, крахмал может присутствовать в диапазоне от приблизительно 1 процента по весу до приблизительно 2 процентов по весу.

Гелеобразная композиция может дополнительно включать двухвалентный катион. Предпочтительно, двухвалентный катион включает ионы кальция, такие как лактат кальция в растворе. Двухвалентные катионы (такие как ионы кальция) могут способствовать гелеобразованию композиций, которые содержат гелеобразующие вещества, например такие, как гелеобразующее вещество, обеспечивающее сшивание посредством ионных связей. Ионное действие может способствовать гелеобразованию. Двухвалентный катион может присутствовать в гелеобразной композиции в диапазоне от приблизительно 0,1 до приблизительно 1 процента по весу, или от приблизительно 0,5 процента по весу до приблизительно 1 процента по весу.

Гелеобразная композиция может дополнительно включать кислоту. Кислота может содержать карбоновую кислоту. Карбоновая кислота может включать кетоновую группу. Предпочтительно, карбоновая кислота может включать кетоновую группу, имеющую меньше приблизительно 10 атомов углерода, или меньше приблизительно 6 атомов углерода, или меньше приблизительно 4 атомов углерода, такую как левулиновая кислота или молочная кислота. Предпочтительно, эта карбоновая кислота имеет три атома углерода (например, молочная кислота). Неожиданным образом, молочная кислота улучшает стабильность гелеобразной композиции даже по сравнению с аналогичными карбоновыми кислотами. Карбоновая кислота может способствовать гелеобразованию. Карбоновая кислота способна уменьшать изменение концентрации алкалоидного соединения и/или концентрации каннабиноидного соединения и гелеобразной композиции во время хранения. Карбоновая кислота способна уменьшать изменение концентрации никотина в гелеобразной композиции во время хранения.

Гелеобразная композиция может включать карбоновую кислоту в диапазоне от приблизительно 0,1 процента по весу до приблизительно 5 процентов по весу. Предпочтительно, карбоновая кислота может присутствовать в диапазоне от приблизительно 0,5 процента по весу до приблизительно 3 процентов по весу. Предпочтительно, карбоновая кислота может присутствовать в диапазоне от приблизительно 0,5 процента по весу до приблизительно 2 процентов по весу. Предпочтительно, карбоновая кислота может присутствовать в диапазоне от приблизительно 1 процента по весу до приблизительно 2 процентов по весу.

Гелеобразная композиция может включать молочную кислоту в диапазоне от приблизительно 0,1 процента по весу до приблизительно 5 процентов по весу. Предпочтительно, молочная кислота может присутствовать в диапазоне от приблизительно 0,5 процента по весу до приблизительно 3 процентов по весу. Предпочтительно, молочная кислота может присутствовать в диапазоне от приблизительно 0,5 процента по весу до приблизительно 2 процентов по весу. Предпочтительно, молочная кислота может присутствовать в диапазоне от приблизительно 1 процента по весу до приблизительно 2 процентов по весу.

Гелеобразная композиция может включать левулиновую кислоту в диапазоне от приблизительно 0,1 процента по весу до приблизительно 5 процентов по весу. Предпочтительно, левулиновая кислота может присутствовать в диапазоне от приблизительно 0,5 процента по весу до приблизительно 3 процентов по весу. Предпочтительно, левулиновая кислота может присутствовать в диапазоне от приблизительно 0,5 процента по весу до приблизительно 2 процентов по весу. Предпочтительно, левулиновая кислота может присутствовать в диапазоне от приблизительно 1 процента по весу до приблизительно 2 процентов по весу.

Гелеобразная композиция предпочтительно содержит некоторое количество воды. Гелеобразная композиция является более стабильной, когда эта композиция содержит некоторое количество воды. Предпочтительно, гелеобразная композиция содержит по меньшей мере 1 процент по весу, или по меньшей мере 2 процента по весу, или по меньшей мере 5 процентов по весу воды. Предпочтительно, гелеобразная композиция содержит по меньшей мере 10 процентов по весу или по меньшей мере 15 процентов по весу воды.

Предпочтительно, гелеобразная композиция содержит от приблизительно 8 процентов по весу до приблизительно 32 процентов по весу воды. Предпочтительно, гелеобразная композиция содержит от приблизительно 15 процентов по весу до приблизительно 25 процентов по весу воды. Предпочтительно, гелеобразная композиция содержит от приблизительно 18 процентов по весу до приблизительно 22 процентов по весу воды. Предпочтительно, гелеобразная композиция содержит приблизительно 20 процентов по весу воды.

Предпочтительно, образующий аэрозоль субстрат содержит от приблизительно 150 мг до приблизительно 350 мг гелеобразной композиции.

Настоящее изобретение определено в формуле изобретения. Тем не менее, ниже предоставлен не являющийся исчерпывающим перечень неограничивающих примеров. Любые один или более из признаков этих примеров могут сочетаться с любыми одним или более признаками другого примера, варианта осуществления или аспекта, описанных в данном документе.

Пример 1. Генерирующее аэрозоль изделие для создания вдыхаемого аэрозоля при нагреве, содержащее: мундштучный узел, содержащий: первую трубку, вторую трубку и третью трубку; и образующий аэрозоль субстрат; причем первая трубка упирается в расположенную дальше по потоку концевую поверхность второй трубки; третья трубка упирается в расположенную раньше по потоку концевую поверхность второй трубки; внутренний диаметр второй трубки меньше внутреннего диаметра первой трубки; внутренний диаметр второй трубки меньше внутреннего диаметра третьей трубки; и внутренний диаметр первой трубки составляет по меньшей мере 3 мм.

Пример 2. Генерирующее аэрозоль изделие согласно примеру 1, в котором внутренний диаметр первой трубки больше, чем внутренний диаметр третьей трубки.

Пример 3. Генерирующее аэрозоль изделие согласно примеру 1 или примеру 2, в котором первая трубка представляет собой ацетилцеллюлозную трубку.

Пример 4. Генерирующее аэрозоль изделие согласно любому предыдущему примеру, в котором вторая трубка представляет собой ацетилцеллюлозную трубку.

Пример 5. Генерирующее аэрозоль изделие согласно любому предыдущему примеру, в котором третья трубка представляет собой ацетилцеллюлозную трубку.

Пример 6. Генерирующее аэрозоль изделие согласно любому предыдущему примеру, содержащее четвертую трубку, расположенную в отверстии, образованном третьей трубкой.

Пример 7. Генерирующее аэрозоль изделие согласно примеру 6, в котором четвертая трубка выполнена из материала, который является по существу непроницаемым для воздуха.

Пример 8. Генерирующее аэрозоль изделие согласно примеру 7, в котором четвертая трубка образована из картона.

Пример 9. Генерирующее аэрозоль изделие согласно любому предыдущему примеру, содержащее обертку, обеспеченную на наружной поверхности первой трубки, второй трубки и третьей трубки.

Пример 10. Генерирующее аэрозоль изделие согласно примеру 9, в котором обертка выполнена из непористого материала.

Пример 11. Генерирующее аэрозоль изделие согласно любому предыдущему примеру, в котором отношение внутреннего диаметра первой трубки к внутреннему диаметру второй трубки составляет от 1,2 до 5.

Пример 12. Генерирующее аэрозоль изделие согласно примеру 11, в котором отношение внутреннего диаметра первой трубки к внутреннему диаметру второй трубки составляет от 1,8 до 2,5.

Пример 13. Генерирующее аэрозоль изделие согласно любому предыдущему примеру, в котором отношение внутреннего диаметра первой трубки к внутреннему диаметру третьей трубки составляет от 0,5 до 2.

Пример 14. Генерирующее аэрозоль изделие согласно примеру 13, в котором отношение внутреннего диаметра первой трубки к внутреннему диаметру третьей трубки составляет от 0,8 до 1,2.

Пример 15. Генерирующее аэрозоль изделие согласно любому предыдущему примеру, в котором отношение внутреннего диаметра третьей трубки к внутреннему диаметру второй трубки составляет от 1,5 до 5.

Пример 16. Генерирующее аэрозоль изделие согласно примеру 15, в котором отношение внутреннего диаметра третьей трубки к внутреннему диаметру второй трубки составляет от 1,8 до 2,5.

Пример 17. Генерирующее аэрозоль изделие согласно любому предыдущему примеру, в котором первая трубка имеет внутренний диаметр от 3 мм до 8 мм.

Пример 18. Генерирующее аэрозоль изделие согласно примеру 17, в котором первая трубка имеет внутренний диаметр 4 мм.

Пример 19. Генерирующее аэрозоль изделие согласно любому предыдущему примеру, в котором первая трубка имеет длину от 4 мм до 6 мм.

Пример 20. Генерирующее аэрозоль изделие согласно примеру 19, в котором первая трубка имеет длину 5 мм.

Пример 21. Генерирующее аэрозоль изделие согласно любому предыдущему примеру, в котором вторая трубка имеет внутренний диаметр от 1 мм до 3 мм.

Пример 22. Генерирующее аэрозоль изделие согласно примеру 21, в котором вторая трубка имеет внутренний диаметр 2 мм.

Пример 23. Генерирующее аэрозоль изделие согласно любому предыдущему примеру, в котором вторая трубка имеет длину от 4 мм до 6 мм.

Пример 24. Генерирующее аэрозоль изделие согласно примеру 23, в котором вторая трубка имеет длину 5 мм.

Пример Ex25. Генерирующее аэрозоль изделие согласно любому предыдущему примеру, в котором третья трубка имеет внутренний диаметр от 3 мм до 8 мм.

Пример 26. Генерирующее аэрозоль изделие согласно примеру 25, в котором третья трубка имеет внутренний диаметр 4 мм.

Пример 27. Генерирующее аэрозоль изделие согласно любому предыдущему примеру, в котором третья трубка имеет длину от 4 мм до 6 мм.

Пример 28. Генерирующее аэрозоль изделие согласно примеру 27, в котором третья трубка имеет длину 5 мм.

Пример 29. Генерирующее аэрозоль изделие согласно любому предыдущему примеру, содержащее зону вентиляции.

Пример 30: Генерирующее аэрозоль изделие согласно примеру 29, в котором зона вентиляции содержит один или более рядов вентиляционных перфорированных отверстий.

Пример 31. Генерирующее аэрозоль изделие согласно примеру 30, в котором указанные один или более рядов вентиляционных перфорированных отверстий выполнены через стенку по меньшей мере одной из первой трубки, второй трубки и третьей трубки.

Пример 32. Генерирующее аэрозоль изделие согласно примеру 31, в котором один или более рядов вентиляционных перфорированных отверстий выполнены через стенку третьей трубки.

Конкретные варианты осуществления будут далее описаны лишь на примерах со ссылкой на следующие примеры и сопроводительные чертежи, на которых:

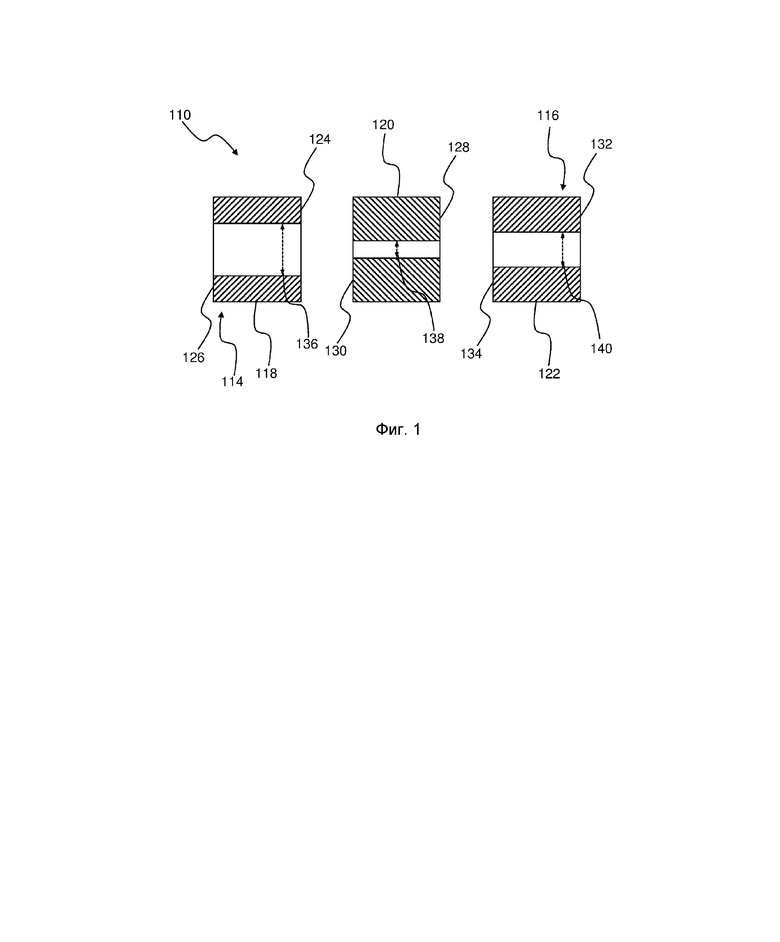

на Фиг. 1 схематически показан покомпонентный вид в разрезе мундштучного узла для генерирующего аэрозоль изделия согласно настоящему изобретению;

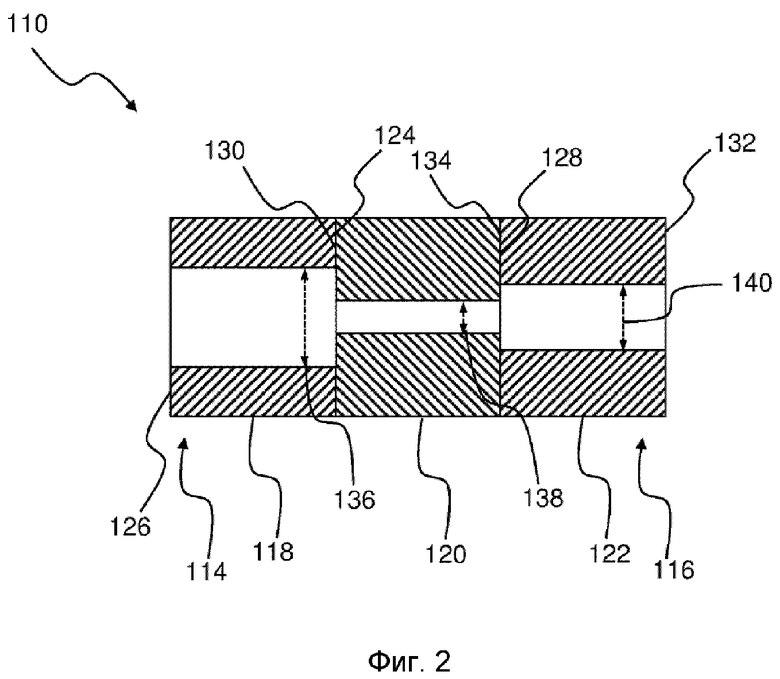

на Фиг. 2 схематически показан вид сбоку в разрезе мундштучного узла по Фиг. 1;

на Фиг. 3 схематически показан вид в разрезе мундштучного узла для генерирующего аэрозоль изделия согласно настоящему изобретению;

на Фиг. 4 схематически показан вид в разрезе мундштучного узла для генерирующего аэрозоль изделия согласно настоящему изобретению;

на Фиг. 5 схематически показан вид сбоку в разрезе генерирующего аэрозоль изделия согласно настоящему изобретению; и

на Фиг. 6 схематически показан вид сбоку в разрезе еще одного генерирующего аэрозоль изделия согласно настоящему изобретению.

В некоторых генерирующих аэрозоль изделиях генерирующий аэрозоль субстрат, такой как содержащий табак субстрат, нагревают, а не сжигают. В таких нагреваемых генерирующих аэрозоль изделиях аэрозоль может генерироваться в результате передачи тепла от источника тепла на физически отдельный генерирующий аэрозоль субстрат или материал, который может быть расположен в контакте с источником тепла, внутри него, вокруг него или дальше по потоку относительно него. Во время использования генерирующего аэрозоль изделия происходит передача тепла от источника тепла на образующий аэрозоль субстрат, что может приводить к выделению летучих соединений. Эти летучие соединения вовлекаются в воздух, втягиваемый через генерирующее аэрозоль изделие пользователем. По мере охлаждения выделяющихся летучих соединений они конденсируются с образованием аэрозоля. Этот аэрозоль может вдыхаться пользователем через мундштук.

Было бы желательно создать генерирующее аэрозоль изделие, которое было бы способно обеспечивать конденсацию большего количества выделяющихся летучих соединений, что обеспечивало бы возможность увеличения потока аэрозоля через мундштук. Это обеспечивает возможность улучшения ощущений от использования.

На Фиг. 1 и 2 схематически показан пример мундштучного узла 110 для генерирующего аэрозоль изделия 112 для создания вдыхаемого аэрозоля при нагреве.

Мундштучный узел 110 имеет расположенный дальше по потоку конец 114 и расположенный раньше по потоку конец 116. Расположенный дальше по потоку конец 114 мундштучного узла 110 представляет собой концевую область мундштучного узла 110, в направлении которой течет аэрозоль после его создания. Расположенный раньше по потоку конец 116 мундштучного узла 110 представляет собой концевую область мундштучного узла 110, которая противоположна расположенному дальше по потоку концу 114 и/или находится на удалении от него. В некоторых примерах расположенный раньше по потоку конец 116 мундштучного узла 110 представляет собой концевую область мундштучного узла, через которую создаваемый аэрозоль протекает перед протеканием через расположенный дальше по потоку конец 114.

Иными словами, при использовании генерируемый аэрозоль протекает от расположенного раньше по потоку конца 116 мундштучного узла 110 в направлении расположенного дальше по потоку конца 114 мундштучного узла 10.

В примере, показанном на Фиг. 1 и 2, мундштучный узел 110 включает первую трубку 118, вторую трубку 120 и третью трубку 122. Как показано на Фиг. 1 и 2, в данном примере вторая трубка 120 расположена между первой трубкой 118 и третьей трубкой 122.

В данном примере каждая из первой трубки 118, второй трубки 120 и третьей трубки 122 выполнена из ацетилцеллюлозы. Иными словами, в примере по Фиг. 1 и 2, каждая из первой трубки 118, второй трубки 120 и третьей трубки 122 представляет собой ацетилцеллюлозную трубку.

На Фиг. 1 первая трубка 118, вторая трубка 120 и третья трубка 122 отделены друг от друга. На Фиг. 2 первая трубка 118, вторая трубка 120 и третья трубка 122 обеспечены в конфигурации, в которой первая трубка 118 и третья трубка 122 упираются во вторую трубку 120, как будет пояснено ниже.

Каждая из первой трубки 118, второй трубки 120 и третьей трубки 122 имеет расположенную дальше по потоку концевую поверхность и расположенную раньше по потоку концевую поверхность. Расположенная дальше по потоку концевая поверхность трубки 118, 120, 122 представляет собой концевую поверхность, которая расположена вблизи расположенного дальше по потоку конца 114 мундштучного узла 10. Расположенная раньше по потоку концевая поверхность трубки 118, 120, 122 представляет собой концевую поверхность, которая расположена вблизи расположенного раньше по потоку конца 116 мундштучного узла 10.

Первая трубка 118 имеет расположенную дальше по потоку концевую поверхность 124 и расположенную раньше по потоку концевую поверхность 126. Вторая трубка 120 имеет расположенную дальше по потоку концевую поверхность 128 и расположенную раньше по потоку концевую поверхность 130. Третья трубка 122 имеет расположенную дальше по потоку концевую поверхность 132 и расположенную раньше по потоку концевую поверхность 134.

В примере, показанном на Фиг. 1 и 2, первая трубка 118 и вторая трубка 120 расположены таким образом, что расположенная раньше по потоку концевая поверхность 124 первой трубки 118 упирается в расположенную дальше по потоку концевую поверхность 126 второй трубки 120.

В примере, показанном на Фиг. 1 и 2, вторая трубка 120 и третья трубка 122 расположены таким образом, что расположенная дальше по потоку концевая поверхность 134 третьей трубки 122 упирается в расположенную раньше по потоку концевую поверхность 128 второй трубки 120.

В данном примере первая трубка 118 упирается во вторую трубку 120, а третья трубка 122 упирается во вторую трубку 120. В других примерах первая, вторая и третья трубки 118, 120, 122 могут быть соединены или прикреплены друг к другу. Первая, вторая и третья трубки 118, 120, 122 могут быть прикреплены друг к другу, например, с помощью одного или более крепежных элементов или адгезива.

Первая трубка 118 может рассматриваться как «мундштучная» трубка, поскольку при использовании первая трубка 118 представляет собой компонент мундштучного узла 110, который может вступать в контакт со ртом пользователя.

Вторая трубка 120 может рассматриваться как трубка Вентури, поскольку при использовании вторая трубка 120 способна обеспечивать сужение канала потока создаваемого аэрозоля, как будет пояснено ниже.

Третья трубка 122 может рассматриваться как «диффузорная» трубка, поскольку при использовании третья трубка 122 способна обеспечивать пространство для смешения генерируемого аэрозоля с воздухом.

Первая трубка 118 имеет внутренний диаметр 136 первой трубки. Вторая трубка имеет внутренний диаметр 138 второй трубки. Третья трубка 122 имеет внутренний диаметр 140 третьей трубки. В примере, показанном на Фиг. 1 и 2, каждая из первой трубки 118, второй трубки 120 и третьей трубки 122 имеет постоянный внутренний диаметр, который является одинаковым по всей длине каждой трубки.

Следует понимать, что внутренний диаметр первой трубки 118, второй трубки 120 или третьей трубки 122 представляет собой диаметр или расстояние между внутренними стенками трубки.

Внутренний диаметр второй трубки 120 меньше внутреннего диаметра первой трубки 118. Иными словами, внутренний диаметр 138 второй трубки меньше внутреннего диаметра 136 первой трубки.

Внутренний диаметр второй трубки 120 меньше внутреннего диаметра третьей трубки 122. Иными словами, внутренний диаметр 138 второй трубки меньше внутреннего диаметра 140 третьей трубки.

В некоторых примерах, таких как пример, показанный на Фиг. 1 и 2, внутренний диаметр первой трубки 118 больше внутреннего диаметра третьей трубки 122. Иными словами, в некоторых примерах внутренний диаметр 136 первой трубки больше внутреннего диаметра 140 третьей трубки.

В приведенном в качестве примера мундштучном узле 110, показанном на Фиг. 1 и 2, внутренний диаметр 136 первой трубки составляет 4 мм, внутренний диаметр 138 второй трубки составляет 2,5 мм, и внутренний диаметр третьей трубки составляет 3,5 мм.

В приведенном в качестве примера мундштучном узле 110, показанном на Фиг. 1 и 2, первая трубка 118 имеет длину 5 мм, вторая трубка 120 имеет длину 5 мм, и третья трубка 122 имеет длину 5 мм.

На Фиг. 3 схематически показан еще один пример мундштучного узла 210 для генерирующего аэрозоль изделия 112 для создания вдыхаемого аэрозоля при нагреве.

Пример по Фиг. 3 содержит те же компоненты, что и пример, показанный на Фиг. 1 и 2, и эти компоненты пронумерованы соответствующим образом.

Однако мундштучный узел 210, показанный на Фиг. 3, имеет два отличия от мундштучного узла 110, показанного на Фиг. 1 и 2.

Во-первых, в мундштучном узле 210 по Фиг. 3 внутренний диаметр первой трубки 118 не является постоянным по всей ее длине. Вместо этого внутренний диаметр 136 первой трубки изменяется вдоль длины первой трубки 118. Внутренний диаметр первой трубки 118 увеличивается от расположенной раньше по потоку концевой поверхности 124 первой трубки 118 до расположенной дальше по потоку концевой поверхности 126 первой трубки 118. Иными словами, в примере, показанном на Фиг. 3, внутренний диаметр 136 первой трубки больше на расположенной дальше по потоку концевой поверхности 126 первой трубки 118, чем на расположенной раньше по потоку концевой поверхности 124 первой трубки 118.

Во-вторых, в мундштучном узле 210 по Фиг. 3 внутренний диаметр третьей трубки 122 не является постоянным по всей ее длине. Вместо этого внутренний диаметр 140 третьей трубки изменяется по длине третьей трубки 122. Внутренний диаметр третьей трубки 122 уменьшается от расположенной раньше по потоку концевой поверхности 132 третьей трубки 122 до расположенной дальше по потоку концевой поверхности 134 третьей трубки 122. Иными словами, в примере, показанном на Фиг. 3, внутренний диаметр 140 третьей трубки меньше на расположенной дальше по потоку концевой поверхности 134 третьей трубки 122, чем на расположенной раньше по потоку концевой поверхности 132 третьей трубки 122.

В примере по Фиг. 3 внутренний диаметр первой трубки 118 представляет собой средний диаметр или расстояние между внутренними стенками первой трубки 118. Внутренний диаметр третьей трубки 122 представляет собой средний диаметр или расстояние между внутренними стенками третьей трубки 122. Внутренний диаметр второй трубки 120 представляет собой диаметр или расстояние между внутренними стенками второй трубки 120.

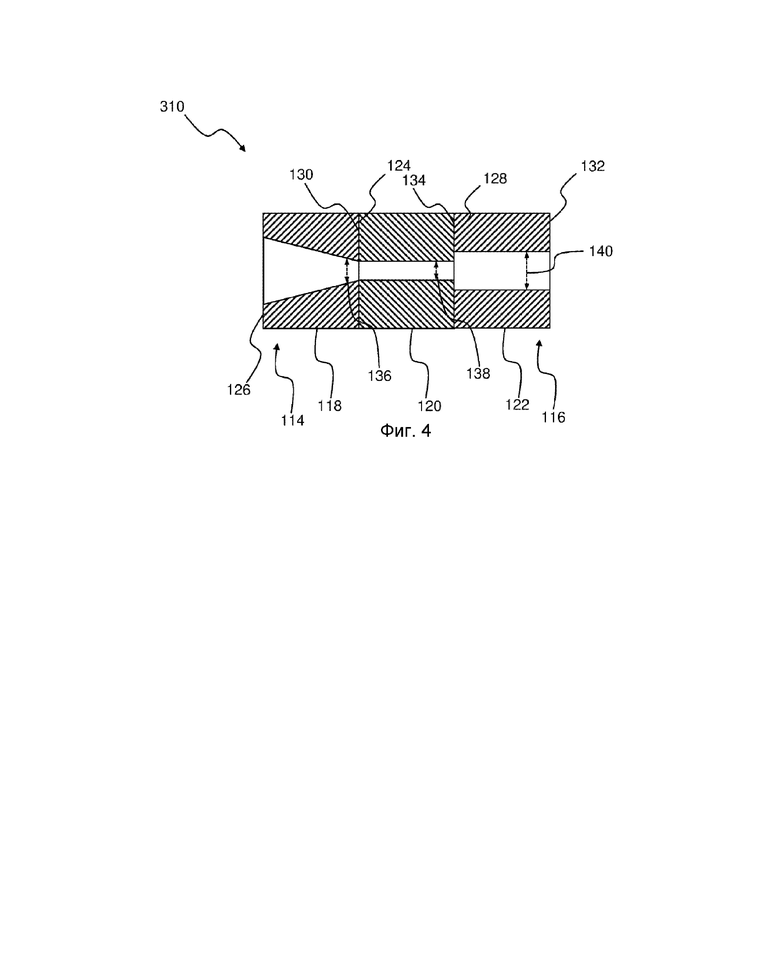

На Фиг. 4 схематически показан еще один пример мундштучного узла 310 для генерирующего аэрозоль изделия 112 для создания вдыхаемого аэрозоля при нагреве.

Пример по Фиг. 4 содержит те же компоненты, что и пример, показанный на Фиг. 1 и 2, и эти компоненты пронумерованы соответствующим образом.

Однако мундштучный узел 310, показанный на Фиг. 4, имеет отличие от мундштучного узла 110, показанного на Фиг. 1 и 2.

В мундштучном узле 310 по Фиг. 4 внутренний диаметр первой трубки 118 не является одинаковым по всей ее длине. Вместо этого внутренний диаметр 136 первой трубки изменяется вдоль длины первой трубки 118. Внутренний диаметр первой трубки 118 увеличивается от расположенной раньше по потоку концевой поверхности 124 первой трубки 118 до расположенной дальше по потоку концевой поверхности 126 первой трубки 118. Иными словами, в примере, показанном на Фиг. 4, внутренний диаметр 136 первой трубки составляет больше на расположенной дальше по потоку концевой поверхности 126 первой трубки 118, чем на расположенной раньше по потоку концевой поверхности 124 первой трубки 118.

В примере по Фиг. 4 внутренний диаметр первой трубки 118 представляет собой средний диаметр или расстояние между внутренними стенками первой трубки 118. Внутренний диаметр второй трубки 120 представляет собой диаметр или расстояние между внутренними стенками второй трубки 120. Внутренний диаметр третьей трубки 122 представляет собой диаметр или расстояние между внутренними стенками второй трубки 120.

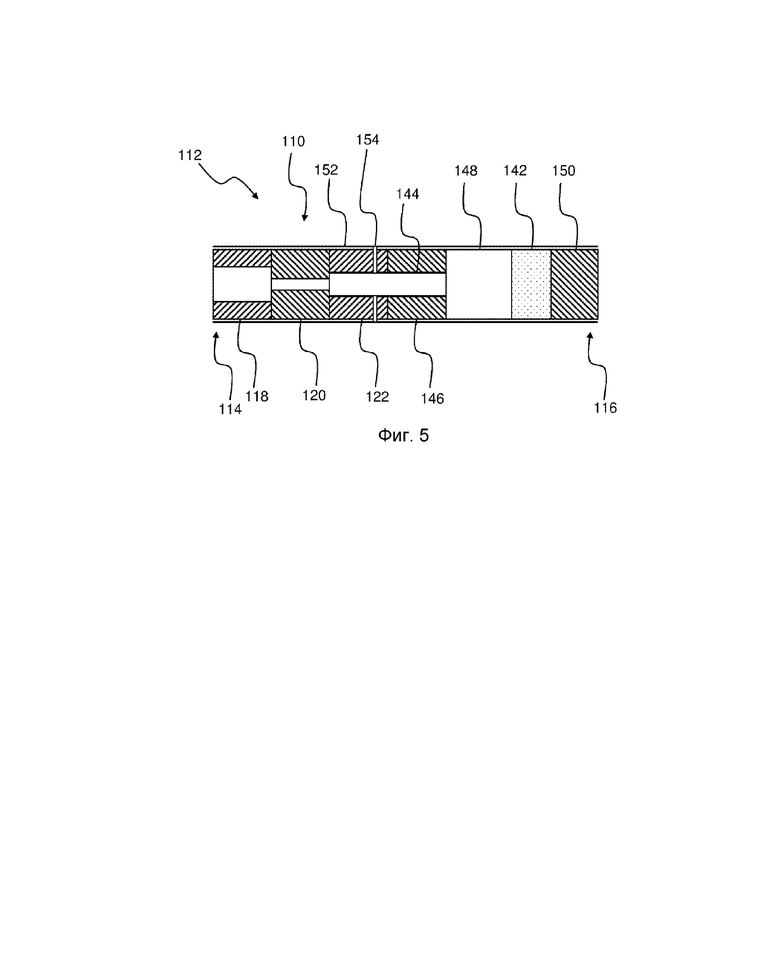

На Фиг. 5 схематически показан пример генерирующего аэрозоль изделия 112. В примере по Фиг. 5 генерирующее аэрозоль изделие 112 включает мундштучный узел 110, который схематически показан на Фиг. 1 и 2.

Генерирующее аэрозоль изделие 112 также включает образующий аэрозоль субстрат 142. Образующий аэрозоль субстрат включает компоненты, которые способны к испарению с образованием аэрозоля. В примере по Фиг. 5 образующий аэрозоль субстрат 142 представляет собой жидкий никотиновый состав. В еще одном примере образующий аэрозоль субстрат 142 может представлять собой другой состав. В некоторых примерах образующий аэрозоль субстрат 142 может представлять собой гелеобразный состав.

В примере, показанном на Фиг. 5, генерирующее аэрозоль изделие 112 включает четвертую трубку 144. Пример по Фиг. также включает пятую трубку 146. Четвертая трубка 144 расположена концентрично с первой трубкой 118, второй трубкой 120 и третьей трубкой 122. Пятая трубка 146 расположена концентрично с первой трубкой 118, второй трубкой 120 и третьей трубкой 122.

В данном примере четвертая трубка 144 обеспечена в центральном отверстии третьей трубки 122 и пятой трубки 146. В еще одном примере четвертая трубка 144 может быть обеспечена лишь в центральном отверстии третьей трубки 122. Четвертая трубка 144 упирается в третью трубку 122 и пятую трубку 146. В еще одном примере четвертая трубка 144 прикреплена к третьей трубке 122 и пятой трубке 146 с помощью одного или более крепежных элементов или адгезива.

В некоторых примерах четвертая трубка 144 может быть выполнена из материала, который является по существу непроницаемым для воздуха. Например, четвертая трубка 144 может быть выполнена из картона.

В примере, показанном на Фиг. 5, пятая трубка 146 упирается в третью трубку 122. В еще одном примере третья трубка 122 и пятая трубка 146 могут быть соединены или присоединены друг к другу. Третья трубка 122 и пятая трубка 146 могут быть прикреплены друг к другу, например, с помощью одного или более крепежных элементов или адгезива. Третья трубка 122 и пятая трубка 146 могут быть расположены таким образом, чтобы расположенная раньше по потоку концевая поверхность пятой трубки 146 упиралась в расположенную дальше по потоку концевую поверхность 132 третьей трубки 122. В примере по Фиг. 5 пятая трубка 146 имеет такой же внутренний диаметр, что и третья трубка 122. Следовательно, пятая трубка 146 имеет внутренний диаметр 3,5 мм. В еще одном примере пятая трубка 146 может иметь внутренний диаметр, отличный от внутреннего диаметра третьей трубки 122.

В примере по Фиг. 5 в генерирующем аэрозоль изделии 112 образовано пространство 148. Пространство 148 расположено между пятой трубкой 146 и образующим аэрозоль субстратом 142. В примере, который не включает пятую трубку 146, пространство 148 может быть образовано между третьей трубкой 122 и образующим аэрозоль субстратом 142. В некоторых примерах пространство 148 может образовывать область, которая обеспечивает возможность охлаждения летучих соединений образующего аэрозоль субстрата 142 и их нуклеации с образованием аэрозоля.

Генерирующее аэрозоль изделие 112, показанное на Фиг. 5, также включает расположенный раньше по потоку элемент 150. Расположенный раньше по потоку элемент 150 расположен раньше по потоку относительно образующего аэрозоль субстрата 142. В данном примере расположенный раньше по потоку элемент 150 упирается в образующий аэрозоль субстрат 142. В примере по Фиг. 5 расположенный раньше по потоку элемент 150 представляет собой кольцевую заглушку из волокнистого фильтрующего материала. Расположенный раньше по потоку элемент 150, показанный на Фиг. 5, имеет длину 5 мм. RTD расположенного раньше по потоку элемента 150 по Фиг. 5 составляет приблизительно 130 мм вод.ст.

В примере по Фиг. 5 генерирующее аэрозоль изделие 112 также включает обертку 152. Обертка 152 обеспечена на наружной поверхности компонентов генерирующего аэрозоль изделия 112. Обертка 152 частично окружает по меньшей мере некоторые из компонентов генерирующего аэрозоль изделия 112. В данном примере обертка 152 частично окружает все компоненты генерирующего аэрозоль изделия 112. Как показано на Фиг. 5, в некоторых примерах обертка 152 полностью окружает все компоненты генерирующего аэрозоль изделия 112, за исключением расположенной дальше по потоку концевой поверхности первой трубки 118 и расположенной раньше по потоку концевой поверхности элемента 150.

Пример генерирующего аэрозоль изделия 112, показанный на Фиг. 5, также включает зону вентиляции. Зона вентиляции обеспечена в месте вдоль генерирующего аэрозоль изделия 112. В данном примере зона вентиляции обеспечена в области третьей трубки 122. В данном примере зона вентиляции представляет собой ряд окружных перфорированных отверстий 154, выполненных через обертку 152 и третью трубку 122. Перфорированные отверстия 154 обеспечивают возможность протекания воздуха извне генерирующего аэрозоль изделия 112 через перфорированные отверстия 154 в отверстие, образованное третьей трубкой 122.

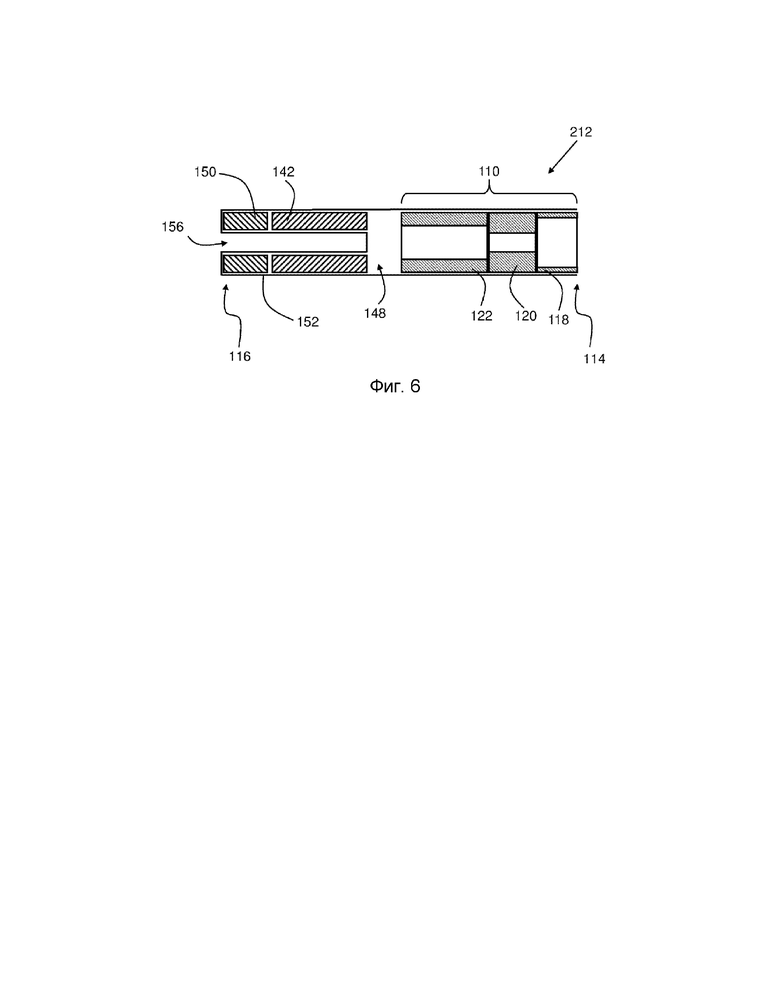

На Фиг. 6 схематически показан альтернативный пример генерирующего аэрозоль изделия 212. В примере по Фиг. 6 генерирующее аэрозоль изделие 212 включает мундштучный узел 110, который схематически показан на Фиг. 1 и 2.

В приведенном в качестве примера генерирующем аэрозоль изделии 212, показанном на Фиг. 6, конструкция расположенного раньше по потоку конца 116 отличается от конструкции расположенного раньше по потоку конца 116 приведенного в качестве примера генерирующего аэрозоль изделия 112, показанного на Фиг. 5, как будет пояснено ниже.

В примере по Фиг. 6 расположенный раньше по потоку элемент 150 расположен раньше по потоку относительно образующего аэрозоль субстрата 142 непосредственно перед ним и упирается в образующий аэрозоль субстрат 142. Расположенный раньше по потоку элемент 150 содержит кольцевую заглушку, содержащую волокнистый фильтрующий материал. В данном примере расположенный раньше по потоку элемент 150 содержит кольцевую заглушку из ацетилцеллюлозы, окруженную жесткой оберткой. В примере по Фиг. 6 расположенный раньше по потоку элемент 150 имеет длину 5 мм, и RTD расположенного раньше по потоку элемента 150 составляет 30 мм вод.ст.

В примере по Фиг. 6 генерирующее аэрозоль изделие 212 также включает углубление 156. Углубление 156 проходит от расположенного раньше по потоку конца 116 генерирующего аэрозоль изделия 212 через расположенный раньше по потоку элемент 150 и через по меньшей мере участок образующего аэрозоль субстрата 142.

Углубление 156 расположено вдоль центральной оси генерирующего аэрозоль изделия 212. В примере по Фиг. 6 углубление 156 имеет круглую форму поперечного сечения. В показанном на фигуре примере углубление 156 проходит по всей длине обоих из расположенного раньше по потоку элемента 150 и образующего аэрозоль субстрата 142 в результате прохождения через обе из содержащей волокнистый фильтрующий материал кольцевой заглушки расположенного раньше по потоку элемента 150 и выполненной из пористой среды кольцевой заглушки образующего аэрозоль субстрата 142. В данном примере углубление 156 имеет длину 15 мм, соответствующую общей длине расположенного раньше по потоку элемента 150 и образующего аэрозоль субстрата 142. В примере по Фиг. 6 углубление имеет диаметр 4 мм.

Генерирующее аэрозоль изделие 212 по Фиг. 6 имеет обертку 152. Обертка 152 обеспечена на продольной внутренней поверхности углубления. Обертка 152 проходит по всей длине углубления 156 и обеспечена на всей продольной внутренней поверхности углубления 156.

В примере, показанном на Фиг. 6, расположенный дальше по потоку конец углубления 156 образован оберткой 152. Это достигнуто путем механического сгибания обертки 152 на расположенном дальше по потоку конце углубления 156.

Обертка 152 выходит из расположенного раньше по потоку конца углубления 156 и проходит поверх расположенного раньше по потоку конца генерирующего аэрозоль изделия 212. Обертка 152 также проходит по всей наружной поверхности генерирующего аэрозоль изделия 212. В результате обертка 212 действует таким образом, что она соединяет различные компоненты генерирующего аэрозоль изделия 212.

Обертка 152 может включать бумажный слой на основе целлюлозы, покрытый слоем алюминиевой фольги. В данном примере обертка 152 расположена таким образом, что бумажный слой находится на наружной поверхности генерирующего аэрозоль изделия 212.

Далее будет описано использование генерирующего аэрозоль изделия 112, показанного на Фиг. 5.

При использовании генерирующее аэрозоль изделие 112 вставляют в генерирующее аэрозоль устройство. Когда генерирующее аэрозоль изделие 112 находится во вставленном положении в генерирующем аэрозоль устройстве, смежно с образующим аэрозоль субстратом 142 располагается нагревательный элемент генерирующего аэрозоль устройства. При активации генерирующего аэрозоль устройства происходит нагрев нагревательного элемента. Повышение температуры нагревательного элемента приводит к нагреву образующего аэрозоль субстрата 142. Летучие соединения в образующем аэрозоль субстрате 142 затем испаряются с образованием пара, который повергается охлаждению и нуклеации с образованием аэрозоля в пространстве 148 между пятой трубкой 146 и образующим аэрозоль субстратом 142.

При осуществлении пользователем затяжки (т.е. вдыхания) на расположенном дальше по потоку конце 114 генерирующего аэрозоль устройства 112, происходит всасывание воздуха в четвертую трубку 144 через перфорированные отверстия 154 под действием результирующего изменения давления внутри генерирующего аэрозоль устройства 112. Воздух, который втягивается в генерирующее аэрозоль изделие 112 через перфорированные отверстия 154, вовлекает аэрозоль из пространства 148. Четвертая трубка 144 предотвращает потери любого вовлеченного аэрозоля, поступающего внутрь конструкции третьей трубки 122 или пятой трубки 146.

Затем воздух с вовлеченным аэрозолем проходит через третью трубку 122 во вторую трубку 120 под действием условий по давлению внутри генерирующего аэрозоль изделия 112. Меньший внутренний диаметр второй трубки 120 обеспечивает эффект Вентури, что приводит к сжатию воздуха с вовлеченным аэрозолем в то время, когда воздух находится во второй трубке 120.

В результате вдыхания, осуществляемого пользователем через расположенный дальше по потоку конец 114 генерирующего аэрозоль устройства 112, воздух с вовлеченным аэрозолем затем вытекает из второй трубки 120 в первую трубку 118. Когда воздух с захваченным аэрозолем вытягивается из второй трубки 120 в первую трубку 118, больший диаметр первой трубки 118 обеспечивает расширение и охлаждение воздуха, что приводит к образованию большего количества капель в аэрозоле. Затем пользователь может вдохнуть аэрозоль через расположенный дальше по потоку конец первой трубки 118.

При нормальном использовании генерирующего аэрозоль изделия 112 пользователь вдыхает аэрозоль, взаимодействуя своим ртом с первой трубкой 118 на расположенном дальше по потоку конце 114 генерирующего аэрозоль изделия 112. Поскольку в примере, показанном на Фиг. 5, первая трубка 118 представляет собой трубку, которая выполнена из ацетилцеллюлозы, эта первая трубка 118 является прочной и упругой, что обеспечивает улучшенные ощущения от использования.

Первая трубка 118, выполненная из жесткого материала, такого как ацетилцеллюлоза, также обеспечивает для пользователя возможность надлежащего манипулирования генерирующим аэрозоль изделием 112.

Первая трубка 118, выполненная из материала, который является по существу непроницаемым для воды, такого как ацетилцеллюлоза, также менее чувствительна к влаге изо рта пользователя.

Для целей настоящего описания и приложенной формулы изобретения, за исключением случаев, когда указано иное, все числа, выражающие величины, количества, процентные доли и так далее, следует понимать как модифицированные во всех случаях наречением «приблизительно». Кроме того, все диапазоны включают раскрытые точки максимума и минимума и любые промежуточные диапазоны между ними, которые могут быть, а могут и не быть конкретно перечислены в настоящем документе. Следовательно, в данном контексте число A следует понимать как A±10% от A. В данном контексте число А может рассматриваться как включающее численные значения, которые находятся в пределах обычной стандартной погрешности измерения свойства, модифицируемого числом А. В некоторых случаях число А при использовании в приложенной формуле изобретения может отклоняться на выраженные выше в численной форме процентные доли при условии, что величина, на которую отклоняется А, существенно не влияет на основную и новую характеристику (характеристики) заявленного изобретения. Кроме того, все диапазоны включают раскрытые точки максимума и минимума и любые промежуточные диапазоны между ними, которые могут быть, а могут и не быть конкретно перечислены в настоящем документе.

Изобретение относится к генерирующему аэрозоль изделию. Генерирующее аэрозоль изделие (112) включает: мундштучный узел (110), содержащий первую трубку (118), вторую трубку (120) и третью трубку (122) и образующий аэрозоль субстрат (142). Первая трубка (118) упирается в расположенную дальше по потоку концевую поверхность (130) второй трубки (120), а третья трубка (122) упирается в расположенную раньше по потоку концевую поверхность (128) второй трубки (120). Внутренний диаметр (138) второй трубки (120) меньше внутреннего диаметра (136) первой трубки (118). Внутренний диаметр (138) второй трубки (120) меньше внутреннего диаметра (140) третьей трубки (122). Внутренний диаметр (136) первой трубки (118) составляет от 3 до 8 мм. Отношение внутреннего диаметра (136) первой трубки (118) к внутреннему диаметру (138) второй трубки (120) составляет от 1,2 до 5. Отношение внутреннего диаметра (136) первой трубки (118) к внутреннему диаметру (140) третьей трубки (122) составляет от 0,5 до 2. Обеспечивается возможность создания генерирующего аэрозоль изделия, обеспечивающего конденсацию большего количества выделяющихся летучих соединений, и, как следствие, увеличение потока аэрозоля через мундштук. 10 з.п. ф-лы, 6 ил.

1. Генерирующее аэрозоль изделие для создания вдыхаемого аэрозоля при нагреве, содержащее мундштучный узел, содержащий первую трубку, вторую трубку и третью трубку и образующий аэрозоль субстрат, причем первая трубка упирается в расположенную дальше по потоку концевую поверхность второй трубки, а третья трубка упирается в расположенную раньше по потоку концевую поверхность второй трубки, внутренний диаметр второй трубки меньше внутреннего диаметра первой трубки, внутренний диаметр второй трубки меньше внутреннего диаметра третьей трубки, внутренний диаметр первой трубки составляет от 3 до 8 мм, отношение внутреннего диаметра первой трубки к внутреннему диаметру второй трубки составляет от 1,2 до 5, отношение внутреннего диаметра первой трубки к внутреннему диаметру третьей трубки составляет от 0,5 до 2, и вторая трубка представляет собой ацетилцеллюлозную трубку.

2. Генерирующее аэрозоль изделие по п. 1, в котором внутренний диаметр первой трубки больше, чем внутренний диаметр третьей трубки.

3. Генерирующее аэрозоль изделие по п. 1 или 2, в котором первая трубка представляет собой ацетилцеллюлозную трубку.

4. Генерирующее аэрозоль изделие по любому предыдущему пункту, в котором третья трубка представляет собой ацетилцеллюлозную трубку.

5. Генерирующее аэрозоль изделие по любому предыдущему пункту, в котором отношение внутреннего диаметра третьей трубки к внутреннему диаметру второй трубки составляет от 1,5 до 5.

6. Генерирующее аэрозоль изделие по любому предыдущему пункту, в котором первая трубка имеет внутренний диаметр 4 мм.

7. Генерирующее аэрозоль изделие по любому предыдущему пункту, в котором вторая трубка имеет внутренний диаметр от 1 до 3 мм.

8. Генерирующее аэрозоль изделие по любому предыдущему пункту, в котором третья трубка имеет внутренний диаметр от 3 до 8 мм.

9. Генерирующее аэрозоль изделие по любому предыдущему пункту, содержащее зону вентиляции.

10. Генерирующее аэрозоль изделие по п. 9, в котором зона вентиляции содержит один или более рядов вентиляционных перфорированных отверстий.

11. Генерирующее аэрозоль изделие по п. 10, в котором указанные один или более рядов вентиляционных перфорированных отверстий выполнены через стенку по меньшей мере одной из первой трубки, второй трубки и третьей трубки.
