МЕДИЦИНСКОЕ ИНЪЕКЦИОННОЕ УСТРОЙСТВО Российский патент 2025 года по МПК A61M5/315

1. Область техники

Настоящее изобретение относится к медицинскому инъекционному устройству, выполненному с возможностью генерирования звукового сигнала.

2. Уровень техники

Для медицинских инъекционных устройств, таких как автоинъекторы или шприц-ручки, часто необходимо обеспечить обратную связь с пациентом, как только медицинское инъекционное устройство достигнет определенного рабочего состояния и/или выйдет из него. Например, в случае автоинъектора, который вводит экстренное лекарственное средство, такое как адреналин, в случае аллергического шока, пациент должен быть проинформирован о том, когда лекарственное средство было полностью выдано. В противном случае невозможно гарантировать, что инъекция был прервана, например, из-за технической неисправности. Следует понимать, что это может привести к значительному риску для здоровья пациента.

В дополнение к визуальной индикации, показывающей степень, в которой вещество было выдано из медицинского инъекционного устройства, было обнаружено, что часто также требуется звуковая обратная связь. Причины этого многочисленны. Например, необходимо обеспечить обратную связь для лиц с нарушениями зрения. В дополнение к этому, область инъекции может быть расположена таким образом, что визуальная индикация не находится в поле зрения пациента. Кроме того, следует понимать, что обратная связь о состоянии/ходе инъекции также необходима в условиях плохого освещения.

Из уровня техники известны различные решения для обеспечения звуковой обратной связи в медицинском инъекционном устройстве, например, когда процесс инъекции завершен или начат. Однако эти решения имеют различные недостатки, изложенные ниже.

Во-первых, медицинские инъекционные устройства предшествующего уровня техники, которые выполнены с возможностью обеспечения звукового сигнала, такие как описаны в WO 2018/082886 А1, часто включают в себя узлы с множеством частей для генерирования звукового сигнала. Таким образом, указанное множество частей иногда расположены сложным образом. Множество частей, в частности, в сложной компоновке, усложняют сборочные работы и/или увеличивают время сборки. В дополнение к этому, присутствие множества частей увеличивает риск неправильной сборки. Кроме того, большее количество частей также увеличивает производственные усилия, поскольку необходимо производить больше деталей. Кроме того, повышается подверженность отказу, особенно если отказ одной части приводит к отказу медицинского инъекционного устройства и/или узла, который служит для генерирования звукового сигнала.

Во-вторых, с медицинскими инъекционными устройствами предшествующего уровня техники, которые выполнены с возможностью обеспечения звукового сигнала, иногда возникает неблагоприятный случай, когда инъекция замедляется или даже прерывается узлом, который служит для генерирования звукового сигнала. Одной из причин этого может быть то, что узел имеет высокое сопротивление высвобождению, что замедляет или даже прерывает процесс инъекции. Кроме того, другой причиной может быть то, что упругий элемент узла имеет предварительное натяжение относительно другой части медицинского инъекционного устройства, которая должна перемещаться во время инъекции, так что подвижность этой части затруднена. Возможный пример такой конфигурации приведен на фиг. 4 вместе с фиг. 6 US 10918811 B2.

В-третьих, части для генерирования звукового сигнала в медицинском инъекционном устройстве обычно имеют только функцию генерирования звукового сигнала. Однако в принципе было бы желательно назначить более одной функции отдельным частям медицинского инъекционного устройства. Например, для уменьшения общего количества частей, необходимых для медицинского инъекционного устройства.

Таким образом, задачей настоящего изобретения является обеспечение медицинского инъекционного устройства, которое по меньшей мере частично преодолевает вышеупомянутые недостатки.

3. Раскрытие сущности изобретения

Эта задача решена, по меньшей мере частично, с помощью медицинского инъекционного устройства, как определено в независимом пункте формулы изобретения. Дополнительные аспекты настоящего изобретения определены зависимыми пунктами формулы изобретения.

В частности, задача решена с помощью медицинского инъекционного устройства, содержащего корпус, имеющий удерживающую часть; приводной элемент, расположенный с возможностью перемещения в корпусе, и упругий элемент, расположенный с возможностью перемещения в корпусе. В исходном состоянии медицинского инъекционного устройства упругий элемент имеет предварительное натяжение, при этом упругий элемент содержит приводную часть; ударную часть и упорную часть, которая в исходном состоянии находится в сжимающем взаимодействии с удерживающей частью. Упругий элемент выполнен с возможностью смещения относительно корпуса путем смещения приводного элемента относительно приводной части таким образом, что упорная часть выходит из взаимодействия с удерживающей частью, в результате чего натяжение упругого элемента, имеющего предварительное натяжение, вызывает удар ударной части по воспринимающей удар части медицинского инъекционного устройства с генерированием тем самым звукового сигнала.

Медицинское инъекционное устройство может представлять собой автоинъектор, шприц-ручку и/или шприц. Однако, предпочтительно, медицинское инъекционное устройство представляет собой автоинъектор. Это связано с тем, что автоинъекторы, в частности, полагаются на то, что пациент информирован о том, когда лекарственное средство было полностью выдано и/или когда началась инъекция.

Корпус может содержать множество частей. Например, корпус может содержать две по существу полые цилиндрические части, которые вставлены друг в друга после размещения в нем частей.

Удерживающая часть предпочтительно выполнена за одно целое с корпусом. В частности, удерживающая часть может быть выполнена за одно целое с частью корпуса, которая вмещает по меньшей мере частично упругий элемент. Следовательно, количество частей может быть уменьшено, так как не требуется отдельная удерживающая часть.

Термин «упругий», используемый в настоящем изобретении, может относиться к способности материала выдерживать упругую деформацию без пластической деформации. Следовательно то, что упругий элемент имеет предварительное натяжение, может относиться к аспекту, выражающему то, что упругий элемент упруго деформирован.

Указанным начальным состоянием медицинского инъекционного устройства может быть названо состояние, в котором медицинское инъекционное устройство находится перед началом процесса инъекции.

Кроме того, приводная часть ударной части и/или упорная часть может представлять собой ограничиваемые участки упругого элемента. Однако приводная часть ударной части и/или упорная часть упругого элемента также может непрерывно переходить друг в друга и/или перекрываться.

То, что упорная часть находится в сжимающем взаимодействии с удерживающей частью в исходном состоянии, может быть отнесено к упорной части, оказывающей давление на удерживающую часть. Кроме того, специалисту в данной области техники понятно, что упорная часть, находящаяся в сжимающем взаимодействии с удерживающей частью, может служить для поддержания предварительного натяжения упругого элемента в исходном состоянии.

В частности, упругий элемент может быть выполнен с возможностью смещения относительно корпуса посредством приводного элемента, упирающегося в приводную часть при смещении.

Из аспекта, согласно которому натяжение упругого элемента имеющего предварительное натяжение, вызывает удар ударной части по воспринимающей удар части, специалисту в данной области техники понятно, что ударная часть может подвергаться процессу ускорения.

Упругий элемент может быть выполнен таким образом, чтобы после удара об ударную часть предварительное натяжение внутри упругого элемента было уменьшено до меньшей величины или до нуля.

Медицинское инъекционное устройство в соответствии с настоящим изобретением имеет различные преимущества, при этом по меньшей мере два из них описаны ниже более подробно.

Во-первых, по сравнению с медицинскими инъекционными устройствами предшествующего уровня техники конфигурация настоящего медицинского инъекционного устройства допускает меньшее количество частей и/или менее сложное расположение. Соответственно, сборочные работы и/или время сборки могут быть уменьшены. В дополнение к этому, производственные усилия и/или риск неправильной сборки могут быть сведены к минимуму. Это, в частности, связано с конфигурацией упругого элемента и механически простым приводным механизмом, который основан на смещении упругого элемента относительно корпуса.

Во-вторых, показано, что уменьшение сопротивления инъекции и/или высвобождению в медицинском инъекционном устройстве может быть достигнуто посредством описанной конфигурации. Следовательно, может быть снижен риск того, что высвобождение упругого элемента замедляет или даже прерывает процесс инъекции. Это, в частности, связано с тем, что упругий элемент выполнен с возможностью смещения относительно корпуса, что обеспечивает конфигурацию, при которой можно избежать резких перерывов в перемещении.

Следует понимать, что описанные выше преимущества могут также применяться для нижеследующего в различных выражениях.

Упругий элемент может представлять собой металлический элемент, при этом при необходимости упругий элемент выполнен из изогнутого листового металла. Оказалось, что металлические элементы имеют преимущество, поскольку обычно металлы не подвержены ползучести. Кроме того, упругий элемент, изготовленный из изогнутого листового металла, является особенно предпочтительным, поскольку изгиб обеспечивает точную настройку предварительного натяжения, которое упругий элемент имеет в исходном состоянии.

Упругий элемент может иметь удлиненную форму, при этом продольная ось упругого элемента по существу параллельна продольной оси медицинского инъекционного устройства. Эта компоновка обеспечивает компактное расположение компонентов. В дополнение к этому, может быть достигнуто устойчивое направление упругого элемента внутри корпуса. Эти преимущества особенно проявляются, если корпус имеет по существу полую цилиндрическую форму.

Упругий элемент и/или приводной элемент могут быть выполнены с возможностью смещения относительно корпуса в направлении, по существу параллельном продольной оси медицинского инъекционного устройства, при этом при необходимости упругий элемент и/или приводной элемент выполнены с возможностью смещения относительно корпуса в направлении инъекции. Благодаря этой конфигурации перемещение компонента, например, плунжера, внутри медицинского инъекционного устройства, которое вызывает выпуск под давлением вещества, может быть легко использовано для смещения упругого элемента. В этом случае, поскольку никакие движения не должны быть перенаправлены, трение, а также количество необходимых частей может быть уменьшено. В частности, упругий элемент и приводной элемент, выполненные с возможностью смещения относительно корпуса в направлении инъекции, обеспечивают уменьшение сопротивления инъекции и/или высвобождению внутри медицинского инъекционного устройства. Следовательно, может быть снижен риск того, что высвобождение упругого элемента замедляет или даже прерывает процесс инъекции. Направление инъекции может называться направлением, в котором вещество выпускается под давлением из медицинского инъекционного устройства. Кроме того, направление инъекции может называться направлением, в котором канюля медицинского инъекционного устройства вставляется в область инъекции.

Упругий элемент может быть выполнен таким образом, что упорная часть выходит из взаимодействия с удерживающей частью, когда упругий элемент смещен относительно корпуса в направлении направления инъекции. Эта конфигурация, в частности, обеспечивает уменьшение сопротивления инъекции и/или высвобождению внутри медицинского инъекционного устройства, а также простую конфигурацию медицинского инъекционного устройства. Например, благодаря этой конфигурации перемещение компонента, например плунжера, внутри медицинского инъекционного устройства, которое вызывает выпуск под давлением вещества, может быть использовано для смещения упругого элемента. Таким образом, никакие движения не должны быть перенаправлены, чтобы можно было уменьшить не только трение, но количество частей.

Упругий элемент может содержать изогнутую часть, которая представляет собой первый конец упругого элемента. С помощью изогнутой части свойства при изгибе упругого элемента могут быть определенным образом отрегулированы. В частности, если упругий элемент выполнен из листового металла. В дополнение к этому, изогнутая часть может быть использована для образования двух пружинных рычагов, между которыми изогнутая часть образует эластичное соединение. Например, один пружинный рычаг может содержать приводную часть, тогда как другой пружинный рычаг содержит ударную часть и упорную часть. Кроме того, более компактная конструкция упругого элемента может быть достигнута путем изгибания. Таким образом, необходимое пространство для установки может быть уменьшено. При необходимости, в исходном состоянии изогнутая часть содержит угол изгиба, который находится в диапазоне от 160° до 210°, при большей необходимости от 170° до 200°, а при еще большей необходимости от 180° до 190°. Оказалось, что эти углы обеспечивают достаточное предварительное натяжение внутри упругого элемента.

Упругий элемент может быть выполнен таким образом, что упорная часть перемещается в направлении, которое по существу перпендикулярно продольной оси медицинского инъекционного устройства после того, как упорная часть выйдет из взаимодействия с удерживающей частью, при этом при необходимости упорная часть перемещается в направлении продольной оси медицинского инъекционного устройства. Благодаря тому, что упругий элемент выполнен таким образом, что упорная часть перемещается в направлении, по существу перпендикулярном продольной оси медицинского инъекционного устройства, после того, как упорная часть выйдет из взаимодействия с удерживающей частью, может быть достигнуто воздействие на часть, проходящую вдоль продольной оси. Это обеспечивает лучшее распространение звука и, следовательно, более четкий звуковой сигнал. Кроме того, показано, что посредством упорной части, выполненной с возможностью перемещения в направлении продольной оси медицинского инъекционного устройства, объем звукового сигнала может быть увеличен. В частности, по сравнению со случаем, в котором упорная часть выполнена с возможностью перемещения наружу от продольной оси медицинского инъекционного устройства. Одна из причин этого может заключаться в том, что в случае удара наружу происходит прямое шумоподавление, поскольку медицинское инъекционное устройство закрыто рукой пациента, тогда как это не относится к случаю удара внутрь, то есть по направлению к продольной оси медицинского инъекционного устройства. Тем не менее, следует понимать, что в других конфигурациях упорная часть может отходить от продольной оси медицинского инъекционного устройства после того, как упорная часть выйдет из взаимодействия с удерживающей частью.

Ударная часть может быть расположена рядом с упорной частью. Это позволяет ударной части испытывать особенно высокое ускорение. Таким образом, звуковой сигнал может быть обеспечен с большим объемом.

Упругий элемент может содержать скользящую часть, которая имеет с корпусом обеспечивающий скольжение контакт, при этом при необходимости скользящая часть имеет с корпусом по существу плоский контакт. С помощью упругого элемента, имеющего с корпусом обеспечивающий скольжение контакт, можно избежать высокого сопротивления высвобождению, которое замедляет или даже прерывает процесс инъекции. В частности, за счет того, что скользящая часть имеет с корпусом по существу плоский контакт, может быть достигнуто особенно сниженное сопротивление инъекции и/или высвобождению внутри медицинского инъекционного устройства.

При необходимости, воспринимающая удар часть образует часть приводного элемента. Таким образом, может быть достигнуто выполнение приводным элементом более одной функции в медицинском инъекционном устройстве. Следовательно, общее количество частей, необходимых для медицинского инъекционного устройства, может быть дополнительно уменьшено. В качестве примера, нет необходимости в обеспечении дополнительной воспринимающей удар части. Тем не менее, возможны конфигурации, в которых воспринимающая удар часть не образует часть приводного элемента, например, когда упорная часть перемещается от продольной оси медицинского инъекционного устройства после того, как упорная часть выйдет из взаимодействия с удерживающей частью.

Ударная часть может упираться в воспринимающую удар часть после удара об воспринимающую удар часть, при необходимости таким образом, что упругий элемент остается под натяжением. Таким образом, можно избежать ослабления упругого элемента внутри медицинского инъекционного устройства, что может создавать раздражающие звуковые сигналы. Кроме того, за счет того, что упругий элемент находится под натяжением после удара по воспринимающей удар части, может быть достигнут точный звуковой сигнал. Этого можно надежно избежать, поскольку из-за отсутствия натяжения ударная часть несколько раз ударяется о воспринимающую удар часть.

При необходимости, приводной элемент окружен корпусом, причем упругий элемент расположен между приводным элементом и корпусом. Такое расположение способствует смещению упругого элемента относительно корпуса путем смещения приводного элемента относительно приводной части таким образом, что упорная часть выходит из взаимодействия с удерживающей частью корпуса. Кроме того, при необходимости, упругий элемент расположен в углублении, образованном внутри корпуса. Таким образом, предпочтительно, удерживающая часть также расположена в углублении. Упомянутая выемка обеспечивает лучшее направление упругого элемента.

Корпус и/или приводной элемент могут иметь полую форму, причем при необходимости корпус и/или приводной элемент имеют по существу полую цилиндрическую форму. Эти формы обеспечивают особенно компактную конструкцию, особенно в связи с техническими вариантами осуществления, описанными в настоящем документе.

Приводной элемент может иметь приводную поверхность для примыкания к приводной части. Предпочтительно, когда приводной элемент имеет по существу полую цилиндрическую форму, причем приводная поверхность для примыкания к приводной части может быть предусмотрена на окружном выступе, который радиально выступает от приводного элемента. При необходимости, в состоянии после завершения инъекции приводная поверхность упирается в приводную часть, а приводная часть упирается в удерживающую часть. В силу этого, может быть предотвращено дальнейшее перемещение приводного элемента внутри медицинского инъекционного устройства. Таким образом, можно избежать того, что приводной элемент непреднамеренно мешает другим элементам медицинского инъекционного устройства.

Акустический сигнал может иметь звуковое давление по меньшей мере 30 дБ, при необходимости по меньшей мере 60 дБ, при большей необходимости по меньшей мере 80 дБ, а при еще большей необходимости по меньшей мере 100 дБ. Оказалось, что эти значения обеспечивают достаточный объем звукового сигнала для различных областей применения. На звуковое давление может, в качестве примера, влиять выбранный материал (материалы) и/или выбранное предварительное натяжение.

4. Краткое описание сопроводительных чертежей

Далее кратко описаны сопроводительные чертежи:

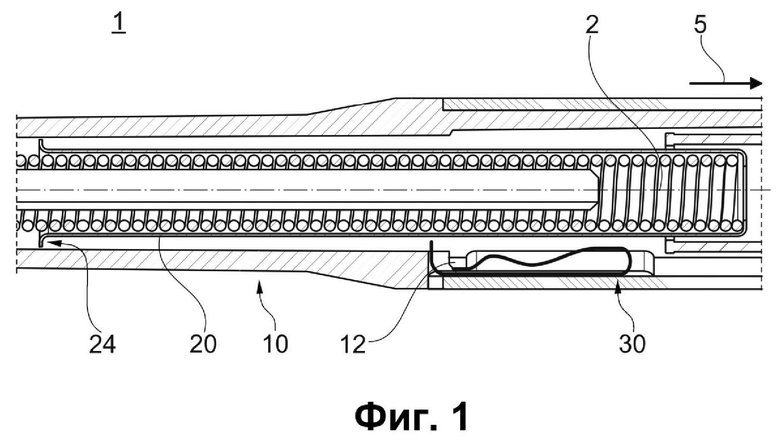

фиг. 1 показывает часть медицинского инъекционного устройства согласно настоящему изобретению перед генерацией звукового сигнала;

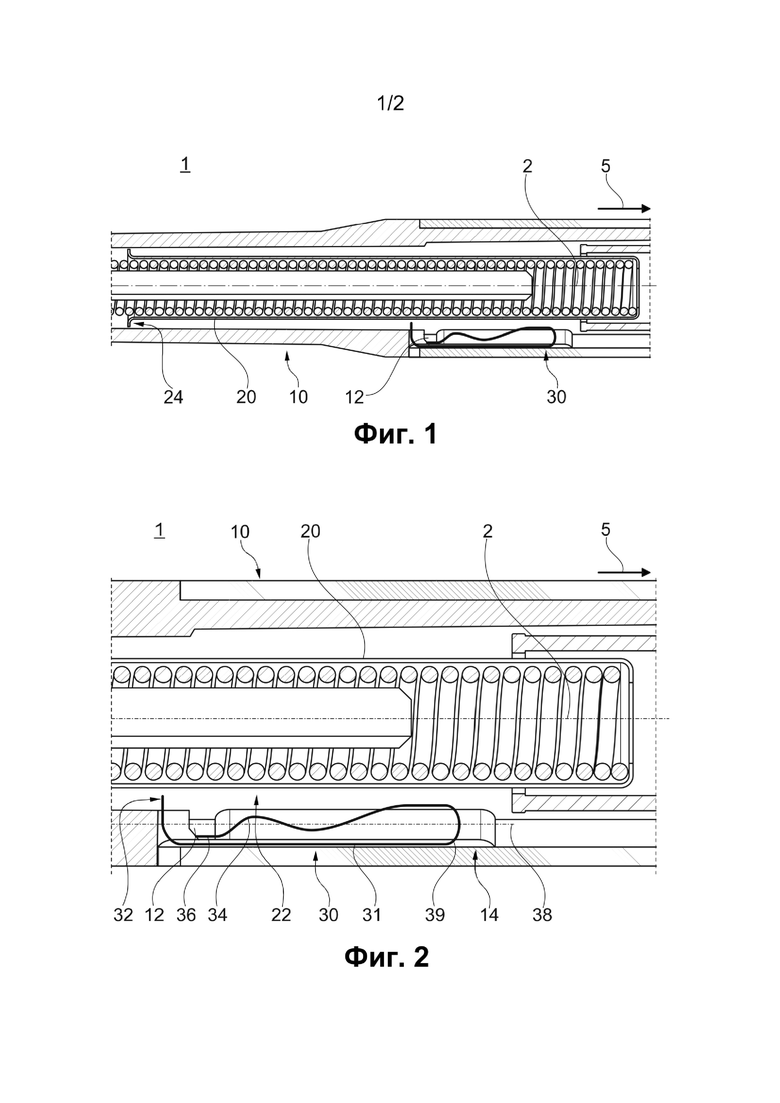

фиг. 2 показывает подробный вид по фиг. 1;

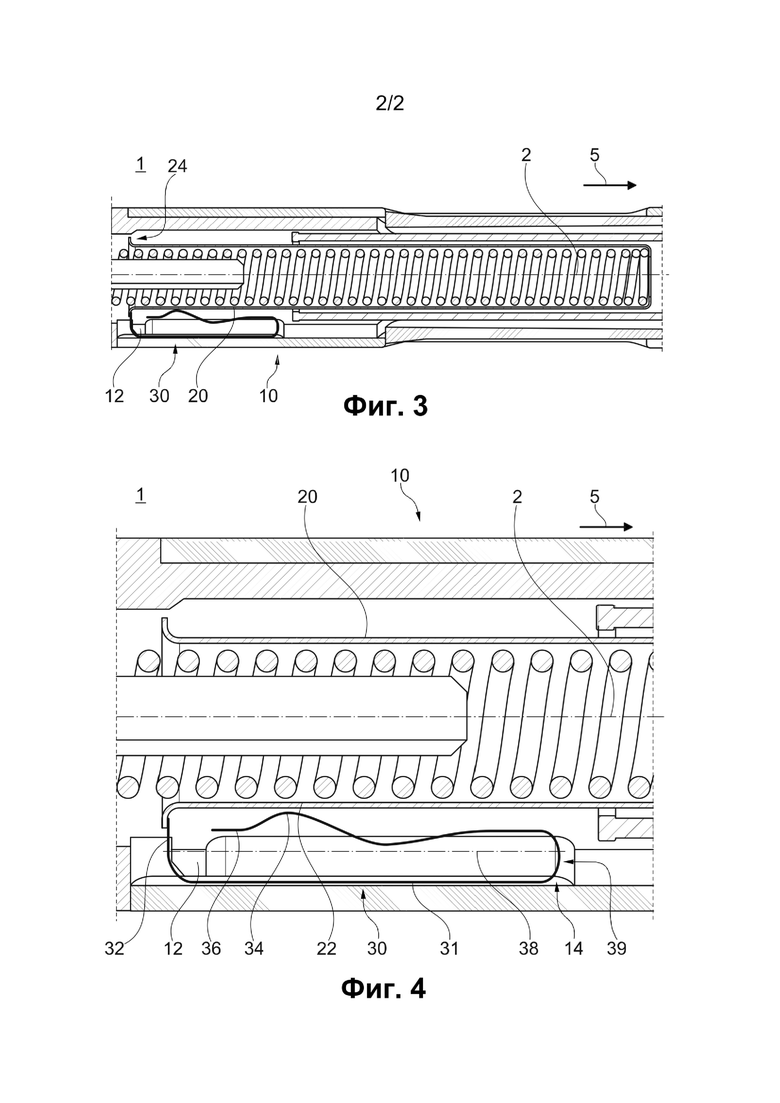

фиг. 3 показывает часть медицинского инъекционного устройства после генерирования звукового сигнала, и

фиг. 4 показывает подробный вид по фиг. 3.

5. Подробное описание чертежей

Как проиллюстрировано на фиг. 1-4, медицинское инъекционное устройство 1 содержит корпус 10, имеющий удерживающую часть 12; приводной элемент 20, расположенный с возможностью перемещения в корпусе 10, и упругий элемент 30, расположенный с возможностью перемещения в корпусе 10. Упругий элемент 30 содержит приводную часть 32; ударную часть 34 и упорную часть 36. Указанная удерживающая часть 12 выполнена за одно целое с частью корпуса 10. Медицинское инъекционное устройство 1, как показано, выполнено с возможностью генерирования звукового сигнала, когда процесс инъекции завершен, а именно, когда вещество было полностью выпущено под давлением из медицинского инъекционного устройства 1.

Кроме того, даже если явно не показано, начался ли процесс инъекции, специалист в данной области техники из сравнения фиг. 2 с фиг. 4 делает вывод о том, что в исходном состоянии медицинского инъекционного устройства 1, когда процесс инъекции не начался, упругий элемент 30 имеет предварительное натяжение. В частности, упорная часть 36 в исходном состоянии находится в сжимающем взаимодействии с удерживающей частью 12. Таким образом, предварительное натяжение упругого элемента 30 сохраняется.

Кроме того, как подробно показано на фиг. 2 и фиг. 4, упругий элемент 30 выполнен с возможностью смещения относительно корпуса 10 путем смещения приводного элемента 20 относительно приводной части 32 таким образом, что упорная часть 36 выходит из взаимодействия с удерживающей частью 12, в результате чего натяжение упругого элемента 30, имеющего предварительное натяжение, вызывает удар ударной части 34 по воспринимающей удар части 22 медицинского инъекционного устройства 1 с генерированием тем самым звукового сигнала. Указанная воспринимающая удар часть 22 является частью приводного элемента 20. Как проиллюстрировано, смещение приводного элемента 20 достигается путем ослабления спиральной пружины, при этом возможны другие средства для достижения указанного смещения.

Упругий элемент 30 имеет удлиненную форму, при этом продольная ось 38 упругого элемента 30 по существу параллельна продольной оси 2 медицинского инъекционного устройства 1. Кроме того, упругий элемент 30 и приводной элемент 20 выполнены с возможностью перемещения относительно корпуса 10 в направлении, которое по существу параллельно продольной оси 2 медицинского инъекционного устройства 1. Если говорить подробнее, упругий элемент 30 и приводной элемент 20 выполнены с возможностью смещения относительно корпуса 10 в направлении направления 5 инъекции. Кроме того, упругий элемент 30 выполнен таким образом, что упорная часть 36 выходит из взаимодействия с удерживающей частью 12, когда упругий элемент 30 смещен относительно корпуса 10 в направлении направления 5 инъекции.

Как изображено на фиг. 2, упругий элемент 30 содержит изогнутую часть 39, которая представляет собой первый конец 39 упругого элемента 30, таким образом, в исходном состоянии изогнутая часть 39 содержит угол изгиба, который находится в диапазоне от 180° до 190°. Кроме того, упругий элемент 30 содержит скользящую часть 31, которая имеет с корпусом 10 обеспечивающий скольжение контакт, при этом скользящая часть 31 имеет с корпусом 10 по существу плоский контакт. Кроме того, ударная часть 34 примыкает к упорной части 36.

Кроме того, как показано на фиг. 1-4, упругий элемент 30 выполнен таким образом, что упорная часть 36 перемещается в направлении, которое по существу перпендикулярно продольной оси 2 медицинского инъекционного устройства 1 после того, как упорная часть 36 выйдет из взаимодействия с удерживающей частью 12. В частности, упорная часть 36 перемещается по направлению к продольной оси 2 медицинского инъекционного устройства 1.

Как показано на фиг. 4, ударная часть 34 упирается в воспринимающую удар часть 22 после удара в воспринимающую удар часть 22, так что упругий элемент 30 остается под натяжением.

Кроме того, на фиг. 4 показано, что приводной элемент 20 имеет приводную поверхность 24 для упирания в приводную часть 32, при этом в состоянии после завершения инъекции приводная поверхность 24 упирается в приводную часть 32, а приводная часть 32 упирается в удерживающую часть 12.

Исполнительный элемент 20, который имеет по существу полую цилиндрическую форму, окружен корпусом 10, который также имеет по существу полую цилиндрическую форму. Таким образом, упругий элемент 30 расположен между приводным элементом 20 и корпусом 10, а именно в выемке 14, образованной внутри корпуса 10.

Список ссылочных обозначений:

1 медицинское инъекционное устройство,

2 продольная ось медицинского инъекционного устройства,

5 направление инъекции,

10 корпус,

12 удерживающая часть,

14 углубление,

20 приводной элемент,

22 ударная приемная часть,

24 приводная поверхность,

30 упругий элемент,

31 скользящая часть,

32 приводная часть,

34 ударная часть,

36 упорная часть,

38 продольная ось упругого элемента,

39 первый конец/изогнутая часть.

Изобретение относится к медицинской технике, а именно к медицинскому инъекционному устройству. Медицинское инъекционное устройство содержит корпус, приводной элемент и упругий элемент. Корпус имеет удерживающую часть. Приводной элемент расположен с возможностью перемещения в корпусе. Упругий элемент расположен с возможностью перемещения в корпусе. В исходном состоянии медицинского инъекционного устройства упругий элемент имеет предварительное натяжение. Упругий элемент содержит приводную часть, ударную часть и упорную часть. Упорная часть в исходном состоянии находится в сжимающем взаимодействии с удерживающей частью. Упругий элемент выполнен с возможностью смещения относительно корпуса путем смещения приводного элемента относительно приводной части таким образом, что упорная часть выходит из взаимодействия с удерживающей частью, в результате чего натяжение упругого элемента, имеющего предварительное натяжение, вызывает удар ударной части по воспринимающей удар части медицинского инъекционного устройства с генерированием тем самым звукового сигнала. Изобретение характеризуется сокращением количества деталей и/или возможностью сделать расположение медицинского инъекционного устройства менее сложным. 14 з.п. ф-лы, 4 ил.

1. Медицинское инъекционное устройство (1), содержащее:

корпус (10), имеющий удерживающую часть (12);

приводной элемент (20), расположенный с возможностью перемещения в корпусе (10), и

упругий элемент (30), расположенный с возможностью перемещения в корпусе (10),

причем в исходном состоянии медицинского инъекционного устройства (1) упругий элемент (30) имеет предварительное натяжение, при этом упругий элемент (30) содержит

приводную часть (32),

ударную часть (34) и

упорную часть (36), которая в исходном состоянии находится в сжимающем взаимодействии с удерживающей частью (12),

причем упругий элемент (30) выполнен с возможностью смещения относительно корпуса (10) путем смещения приводного элемента (20) относительно приводной части (32) таким образом, что упорная часть (36) выходит из взаимодействия с удерживающей частью (12), в результате чего натяжение упругого элемента (30), имеющего предварительное натяжение, вызывает удар ударной части (34) по воспринимающей удар части (22) медицинского инъекционного устройства (1) с генерированием тем самым звукового сигнала.

2. Медицинское инъекционное устройство (1) по предыдущему пункту, в котором упругий элемент (30) представляет собой металлический элемент, причем упругий элемент (30) выполнен из изогнутого листового металла.

3. Медицинское инъекционное устройство (1) по любому из предыдущих пунктов, в котором упругий элемент (30) имеет удлиненную форму, причем продольная ось (38) упругого элемента (30) параллельна продольной оси (2) медицинского инъекционного устройства (1).

4. Медицинское инъекционное устройство (1) по любому из предыдущих пунктов, в котором упругий элемент (30) и/или приводной элемент (20) выполнены с возможностью смещения относительно корпуса (10) в направлении, параллельном продольной оси (2) медицинского инъекционного устройства (1), причем упругий элемент (30) и/или приводной элемент (20) выполнены с возможностью смещения относительно корпуса (10) в направлении (5) инъекции.

5. Медицинское инъекционное устройство (1) по любому из предыдущих пунктов, в котором упругий элемент (30) выполнен таким образом, что упорная часть (36) выходит из взаимодействия с удерживающей частью (12) при смещении упругого элемента (30) относительно корпуса (10) в направлении направления инъекции.

6. Медицинское инъекционное устройство (1) по любому из предыдущих пунктов, в котором упругий элемент (30) содержит изогнутую часть (39), которая представляет собой первый конец (39) упругого элемента (30), при этом в исходном состоянии изогнутая часть (39) содержит угол изгиба, который находится в диапазоне от 160° до 210°, дополнительно от 170° до 200° и еще более дополнительно от 180° до 190°.

7. Медицинское инъекционное устройство (1) по любому из предыдущих пунктов, в котором упругий элемент (30) выполнен таким образом, что упорная часть (36) выполнена с возможностью перемещения в направлении, перпендикулярном продольной оси (2) медицинского инъекционного устройства (1) после того, как упорная часть (36) выйдет из взаимодействия с удерживающей частью (12), при этом упорная часть (36) перемещается в направлении продольной оси (2) медицинского инъекционного устройства (1).

8. Медицинское инъекционное устройство (1) по любому из предыдущих пунктов, в котором ударная часть (34) примыкает к упорной части (36).

9. Медицинское инъекционное устройство (1) по любому из предыдущих пунктов, в котором упругий элемент (30) содержит скользящую часть (31), которая имеет с корпусом (10) обеспечивающий скольжение контакт, при этом скользящая часть (31) имеет с корпусом (10) плоский контакт.

10. Медицинское инъекционное устройство (1) по любому из предыдущих пунктов, в котором воспринимающая удар часть (22) образует часть приводного элемента (20).

11. Медицинское инъекционное устройство (1) по любому из предыдущих пунктов, в котором ударная часть (34) упирается в воспринимающую удар часть (22) после удара о воспринимающую удар часть (22) таким образом, что упругий элемент (30) остается под натяжением.

12. Медицинское инъекционное устройство (1) по любому из предыдущих пунктов, в котором приводной элемент (20) окружен корпусом (10), при этом упругий элемент (30) расположен между приводным элементом (20) и корпусом (10), причем упругий элемент (30) расположен в выемке (14), образованной внутри корпуса (10).

13. Медицинское инъекционное устройство (1) по любому из предыдущих пунктов, в котором корпус (10) и/или приводной элемент (20) имеют полую форму, причем корпус (10) и/или приводной элемент (20) имеют полую цилиндрическую форму.

14. Медицинское инъекционное устройство (1) по любому из предыдущих пунктов, в котором приводной элемент (20) имеет приводную поверхность (24) для упирания в приводную часть (32), при этом в состоянии после завершения инъекции приводная поверхность (24) упирается в приводную часть (32), а приводная часть (32) упирается в удерживающую часть (12).

15. Медицинское инъекционное устройство (1) по любому из предыдущих пунктов, в котором звуковой сигнал имеет звуковое давление по меньшей мере 30 дБ, по меньшей мере 60 дБ, дополнительно по меньшей мере 80 дБ, а еще более дополнительно по меньшей мере 100 дБ.
