ЗАЩИТНОЕ УСТРОЙСТВО ДЛЯ ИГЛЫ Российский патент 2025 года по МПК A61M5/32

1. Область техники

Настоящее изобретение относится к защитному устройству для иглы для медицинского инъекционного устройства и к медицинскому инъекционному устройству, содержащему указанное защитное устройство для иглы.

2. Уровень техники

Для некоторых медицинских инъекционных устройств, таких как автоинъекторы или шприц-ручки, часто необходимо обеспечить невозможность преднамеренного и/или непреднамеренного повторного использования медицинского инъекционного устройства. Причины этого могут быть разнообразными. Например, рассматриваемое медицинское инъекционное устройство может быть предназначено только для одной инъекционной процедуры, например автоинъектор, который вводит экстренное лекарственное средство, такое как адреналин, в случае аллергического шока. Кроме того, подразумевается, что также возможны причины, связанные с гигиеной. В этом отношении следует избегать, в частности, перекрестного загрязнения после инъекции, когда человек травмирован и заражен использованной иглой.

Кроме того, для некоторых медицинских инъекционных устройств, особенно тех, которые эксплуатируются также немедицинским персоналом, таких как опять же автоинъекторы или шприц-ручки, необходимо убедиться, что непреднамеренный контакт с канюлей невозможен. Например, для предотвращения травм, заражения пользователя и/или загрязнения канюли.

Из уровня техники известны различные решения, в частности защитные устройства для иглы для предотвращения повторного использования медицинского инъекционного устройства и предотвращения случайного контакта с канюлей медицинского инъекционного устройства. В целом, известные защитные устройства для иглы работают по принципу, согласно которому предусмотрен кожух, который расположен вокруг иглы таким образом, что предотвращается непреднамеренный контакт с этой же иглой. Кроме того, кожух выполнен с возможностью однократного смещения путем контакта с областью инъекции таким образом, что может происходить инъекция, тогда как повторное смещение кожуха после инъекции предотвращается, в качестве примера, с помощью блокирующего средства. Однако конкретные решения уровня техники, соответственно существующие защитные устройства, имеют несколько недостатков, некоторые из которых представлены ниже.

Во-первых, некоторые существующие защитные устройства для медицинских инъекционных устройств вызывают скручивание области инъекции. Например, потому что кожух, окружающий иглу, подвергается повороту относительно медицинского инъекционного устройства во время инъекции, например, для осуществления блокировки. Этот поворот регулярно воспринимается пациентами как неприятное и, в худшем случае, приводит к тому, что пациент прерывает инъекцию.

Во-вторых, некоторые защитные устройства для иглы обеспечивают возможность повторного высвобождения блокирующего средства, предназначенного для фиксации кожуха после инъекции таким образом, чтобы канюля была постоянно защищена от контакта. Одной из причин этого может быть то, что перемещение, которое привело к блокировке кожуха, может быть вручную изменено на обратное, например, путем поворота кожуха обратно в исходное состояние разблокировки. Другая причина может заключаться в том, что само блокирующее средство может быть снова разблокировано вручную. Например, путем высвобождения блокирующего выступа или, как в варианте осуществления, показанном в US 9,907,916 B2, путем перемещения штифта из конечного положения, в котором предполагается удерживать штифт.

Таким образом, задачей настоящего изобретения является обеспечение защитного устройства для иглы для медицинского инъекционного устройства и медицинского инъекционного устройства, которые по меньшей мере частично преодолевают вышеупомянутые недостатки.

3. Раскрытие сущности изобретения

Эта задача решена по меньшей мере частично с помощью защитного устройства для иглы для медицинского инъекционного устройства и медицинского инъекционного устройства, как определено в независимых пунктах формулы изобретения. Дополнительные аспекты настоящего изобретения определены зависимыми пунктами формулы изобретения.

В частности, задача решена за счет защитного устройства для иглы для медицинского инъекционного устройства. Защитное устройство для иглы может служить для предотвращения повторного использования медицинского инъекционного устройства и предотвращения случайного контакта с прокалывающим средством, таким как канюля, причем при необходимости защитное устройство для иглы может обеспечивать дополнительные функциональные возможности. Медицинское инъекционное устройство может представлять собой автоинъектор, шприц-ручку и/или шприц. Однако, предпочтительно, медицинское инъекционное устройство представляет собой автоинъектор. Это связано с тем, что автоинъекторы, в частности, полагаются на то, что предотвращено повторное использование и предотвращен случайный контакт с прокалывающим средством. Например, поскольку автоинъекторы регулярно эксплуатируются немедицинским персоналом, например, в чрезвычайных ситуациях.

Защитное устройство для иглы содержит удлиненную часть втулки, имеющую продольную ось, при этом часть втулки содержит канюлю, проходящую от части втулки по существу вдоль продольной оси. Продольная ось части втулки может также представлять собой продольную центральную ось части втулки. В частности, если часть втулки имеет по существу цилиндрическую форму. Канюля также может называться полой иглой или инъекционной иглой. Кроме того, канюля может быть прямо или косвенно прикреплена к части втулки. Указанная канюля может быть частью массива игл. Кроме того, следует понимать, что канюля может быть выполнена с возможностью перемещения относительно части втулки, например, для обеспечения возможности проникновения резервуара для жидкости внутрь медицинского инъекционного устройства.

Кроме того, защитное устройство для иглы содержит трубчатый предохранительный элемент, выполненный с возможностью перемещения вдоль продольной оси относительно части втулки, причем предохранительный элемент содержит контактную поверхность для установления прижимного контакта с областью инъекции. В исходном положении защитного устройства для иглы контактная поверхность удалена на большее расстояние от части втулки вдоль продольной оси, чем кончик канюли. Трубчатый предохранительный элемент позволяет защитить кончик канюли от непреднамеренного контакта. В частности, в исходном положении, то есть перед началом процесса инъекции, предохранительный элемент может предотвращать контакт с кончиком канюли. В качестве примера, при приближении пальца человека к кончику канюли палец сначала упирается в контактную поверхность вместо немедленного контакта с кончиком канюли. Понятно, что указанный предохранительный элемент может окружать канюлю.

Кроме того, защитное устройство для иглы содержит трубчатый отделяемый элемент, расположенный с возможностью извлечения в предохранительном элементе в исходном положении таким образом, что отделяемый элемент выполнен с возможностью перемещения вдоль продольной оси вместе с предохранительным элементом, причем отделяемый элемент содержит по меньшей мере две блокирующие части. В качестве примера, трубчатый отделяемый элемент может быть прикреплен с возможностью извлечения к предохранительному элементу в исходном положении. Таким образом, трубчатый отделяемый элемент может быть прикреплен прямо или опосредованно. В качестве примера, внутренняя поверхность трубчатого предохранительного элемента может взаимодействовать с возможностью высвобождения с внешней поверхностью трубчатого отделяемого элемента, например, посредством соединения с геометрическим замыканием.

Кроме того, защитное устройство для иглы содержит пружинный элемент, который поджимает предохранительный элемент в дистальном направлении относительно части втулки таким образом, что контактная поверхность удалена на большее расстояние от части втулки вдоль продольной оси, чем кончик канюли, когда контактная поверхность не находится в прижимном контакте с областью инъекции. С помощью описанного смещения предохранительного элемента может быть предотвращен случайный контакт с кончиком канюли. В частности, когда контактная поверхность не находится в прижимном контакте с областью инъекции, то есть когда инъекция не происходит. Пружинный элемент может представлять собой спиральную пружину. Однако следует понимать, что возможны различные пружинные элементы.

Предохранительный элемент выполнен с возможностью перемещения в положение инъекции, когда контактная поверхность приведена в прижимной контакт с областью инъекции, причем в положении инъекции кончик канюли удален на большее расстояние от части втулки вдоль продольной оси, чем контактная поверхность, причем отделяемый элемент извлечен из предохранительного элемента и, таким образом, разделен на по меньшей мере две блокирующие части, когда контактная поверхность высвобождена из прижимного контакта с областью инъекции, причем отделенные блокирующие части блокируют возвращение предохранительного элемента в положение инъекции, когда предохранительный элемент перемещен в конечное положение, причем в конечном положении контактная поверхность удалена на большее расстояние от части втулки вдоль продольной оси, чем кончик канюли. Благодаря тому, что кончик канюли в положении инъекции удален на большее расстояние от части втулки вдоль продольной оси, чем контактная поверхность, кончик канюли может быть вставлен в область инъекции. Кроме того, отделяемый элемент может быть отсоединен от предохранительного элемента, например, путем удержания частью втулки, в то время как пружинный элемент поджимает предохранительный элемент в дистальном направлении относительно части втулки. Кроме того, отделяемый элемент может, в качестве примера, разделяться на указанные по меньшей мере две блокирующие части вследствие предварительного натяжения в отделяемом элементе, которое высвобождается после извлечения отделяемого элемента из предохранительного элемента. Кроме того, отделяемый элемент может, в качестве примера, разделяться на указанные по меньшей мере две блокирующие части вследствие соответствующих положений на отделяемом элементе и/или части втулки. Например, отделенные блокирующие части могут блокировать возвращение предохранительного элемента в положение инъекции в том смысле, что разделение приводит к тому, что блокирующие части расположены таким образом, что подвижность предохранительного элемента в направлении продольной оси ограничена. Отделенные блокирующие части, блокирующие возврат предохранительного элемента в положение для инъекции, позволяют использовать защитное устройство для иглы для предотвращения повторного использования медицинского инъекционного устройства.

Описанное защитное устройство для иглы имеет несколько преимуществ по сравнению с уровнем техники, причем два из них подробно изложены ниже.

Во-первых, поскольку защитное устройство для иглы мгновенного действия не опирается на направляющий штифт, который скользит по направляющей дорожке поворотной втулки, защитное устройство для иглы допускает конфигурации, которые не вызывают скручивания области инъекции. Это может сделать процесс инъекции более комфортным для пациента.

Во-вторых, трубчатый отделяемый элемент затрудняет преднамеренный, а также непреднамеренный перенос защитного устройства для иглы в исходное положение, особенно по сравнению с устройствами, в которых направляющий штифт взаимодействует с направляющей дорожкой. Это связано с тем, что отделенные блокирующие части необходимо будет перекомпоновать и снова разместить в предохранительном элементе. Это оказалось чрезвычайно сложным и приводит к высокому уровню защищенности защитного устройства для иглы от повторного использования.

Понятно, что описанные преимущества могут применяться также для нижеследующего в различных выражениях.

При необходимости, в исходном положении по меньшей мере две блокирующие части не имеют друг с другом связи посредством связующего материала. В качестве примера, блокирующие части могут упираться друг в друга. Кроме того, в качестве примера, в исходном положении блокирующие части могут быть предварительно натянуты друг на друга в предохранительном элементе. Следовательно, отделяемый элемент может разделяться на указанные по меньшей мере две блокирующие части вследствие снятия указанного предварительного натяжения после извлечения отделяемого элемента из предохранительного элемента. За счет отсутствия у блокирующих частей связи друг с другом посредством связующего материала их разделение может быть проведено более надежно.

В исходном положении отделяемый элемент может быть по меньшей мере частично заключен в предохранительный элемент таким образом, что по меньшей мере две блокирующие части удерживаются вместе и упираются друг в друга. Эта конфигурация позволяет избежать нежелательного извлечения отделяемого элемента из предохранительного элемента, в частности вследствие того, что отделяемый элемент по меньшей мере частично заключает в себе предохранительный элемент. Кроме того, данная конфигурация упрощает разделение отделяемого элемента на блокирующие части после его извлечения из предохранительного элемента.

В исходном положении по меньшей мере две блокирующие части могут быть выполнены за одно целое друг с другом. В данном случае «выполненный за одно целое» может относиться к аспекту, заключающемуся в том, что по меньшей мере в одном положении невозможно определить границу материала между по меньшей мере двумя блокирующими частями. Было обнаружено, что путем формирования по меньшей мере двух блокирующих частей за одно целое друг с другом может происходить упрощенная сборка защитного устройства для иглы. В дополнение к этому, нежелательного разделения легче избежать.

Кроме того, контактная поверхность может иметь отверстие, через которое проходит кончик канюли, когда происходит перенос предохранительного элемента в положение инъекции. Таким образом, отверстие может иметь диаметр, который позволяет избежать введения человеческого пальца в предохранительный элемент.

Кроме того, предохранительный элемент может быть выполнен таким образом, что он по существу не поворачивается относительно части втулки. Таким образом, может быть, в частности, предотвращено скручивание области инъекции. Это делает процесс инъекции более комфортным для пациента. В качестве примера, предохранительный элемент может непосредственно взаимодействовать с частью втулки. В качестве альтернативы, промежуточный элемент, такой как корпус, который неподвижно прикреплен к части втулки, может обеспечивать невозможность поворота предохранительного элемента относительно части втулки.

Предохранительный элемент и отделяемый элемент могут быть выполнены с возможностью поворота относительно друг друга, при этом при необходимости отделяемый элемент имеет скользящее взаимодействие с защитным элементом с возможностью поворота. Этот поворот может быть использован, например, для надежного извлечения отделяемого элемента из предохранительного элемента.

Каждое из части втулки и отделяемого элемента может содержать удерживающие средства, выполненные с возможностью взаимодействия друг с другом таким образом, что отделяемый элемент удерживается в положении относительно части втулки, когда предохранительный элемент перемещается в конечное положение. Понятно, что предохранительный элемент перемещается в конечное положение из положения инъекции. При удержании в положении относительно части втулки, когда предохранительный элемент перемещается из положения инъекции в конечное положение, отделяемый элемент может быть надежно извлечен из предохранительного элемента. Например, каждое из удерживающих средств может содержать упорные поверхности, выполненные с возможностью взаимодействия друг с другом.

При необходимости, часть втулки и/или отделяемый элемент содержат поворотные средства, которые поворачивают отделяемый элемент относительно части втулки, когда предохранительный элемент с расположенным в нем отделяемым элементом перемещается из исходного положения в положение инъекции, причем поворот отделяемого элемента относительно части втулки приводит к взаимодействию удерживающих средств друг с другом. Предпочтительно, поворотные средства выполнены с возможностью поворота отделяемого элемента относительно части втулки вокруг продольной оси. Благодаря признаку, в котором поворот отделяемого элемента относительно части втулки приводит к тому, что удерживающие средства взаимодействуют друг с другом, с одной стороны, можно избежать непреднамеренного извлечения отделяемого элемента из предохранительного элемента, а с другой стороны, особенно трудно переместить защитное устройство для иглы из конечного положения в исходное положение. Соответственно, общая безопасность защитного устройства для иглы может быть улучшена.

Кроме того, в исходном положении отделяемый элемент может быть расположен с возможностью извлечения в предохранительном элементе посредством соединения с геометрическим замыканием, при этом при необходимости предохранительный элемент содержит выступ, а отделяемый элемент содержит канавку, при этом в исходном положении выступ и канавка находятся во взаимодействии. Например, выступ может быть предусмотрен внутри предохранительного элемента, а канавка может быть предусмотрена снаружи отделяемого элемента. Было показано, что соединения с геометрическим замыканием обеспечивают надежное соединение, с одной стороны, и обеспечивают легкое высвобождение с другой. Кроме того, такие соединения позволяют, в частности, обеспечить описанную возможность поворота между отделяемым элементом и предохранительным элементом.

По меньшей мере две блокирующие части могут перемещаться в радиальном направлении наружу, если смотреть от продольной оси, и, таким образом, отделяться друг от друга, когда отделяемый элемент извлечен из предохранительного элемента, при этом при необходимости часть втулки и/или отделяемый элемент имеют разделительные средства для перемещения по меньшей мере двух блокирующих частей в радиальном направлении наружу. Указанное разделение может приводить к тому, что блокирующие части должны быть расположены таким образом, что они блокируют возвращение предохранительного элемента в положение инъекции, когда предохранительный элемент перемещен в конечное положение. В качестве примера, указанные разделительные средства могут представлять собой элементы в форме наклона, которые толкают по меньшей мере две блокирующие части радиально наружу, например, под действием силы тяжести.

При необходимости, часть втулки содержит первую упорную поверхность, а предохранительный элемент содержит вторую упорную поверхность, причем, если в конечном положении на контактную поверхность оказано такое давление, что по меньшей мере одна из отделенных блокирующих частей упирается в первую опорную поверхность и вторую опорную поверхность, то предохранительный элемент блокируется указанной отделенной блокирующей частью от возвращения в положение инъекции. Следовательно, предотвращается повторное использование защитного устройства для иглы.

Пружинный элемент может примыкать к части втулки и предохранительному элементу. Эта конфигурация оказалась предпочтительной в том смысле, что она предотвращает влияние пружинного элемента на поворот отделяемого элемента.

Кроме того, вышеуказанная задача решена с помощью медицинского инъекционного устройства, содержащего защитное устройство для иглы, как описано выше. Поскольку медицинское инъекционное устройство содержит защитное устройство для иглы, как описано выше, следует понимать, что признаки и/или преимущества, описанные в отношении защитного устройства для иглы, могут также применяться к медицинскому инъекционному устройству.

Медицинское инъекционное устройство может содержать корпус, который взаимодействует с предохранительным элементом таким образом, что предохранительный элемент по существу не поворачивается относительно части втулки.

4. Краткое описание сопроводительных чертежей

Далее кратко описаны сопроводительные чертежи:

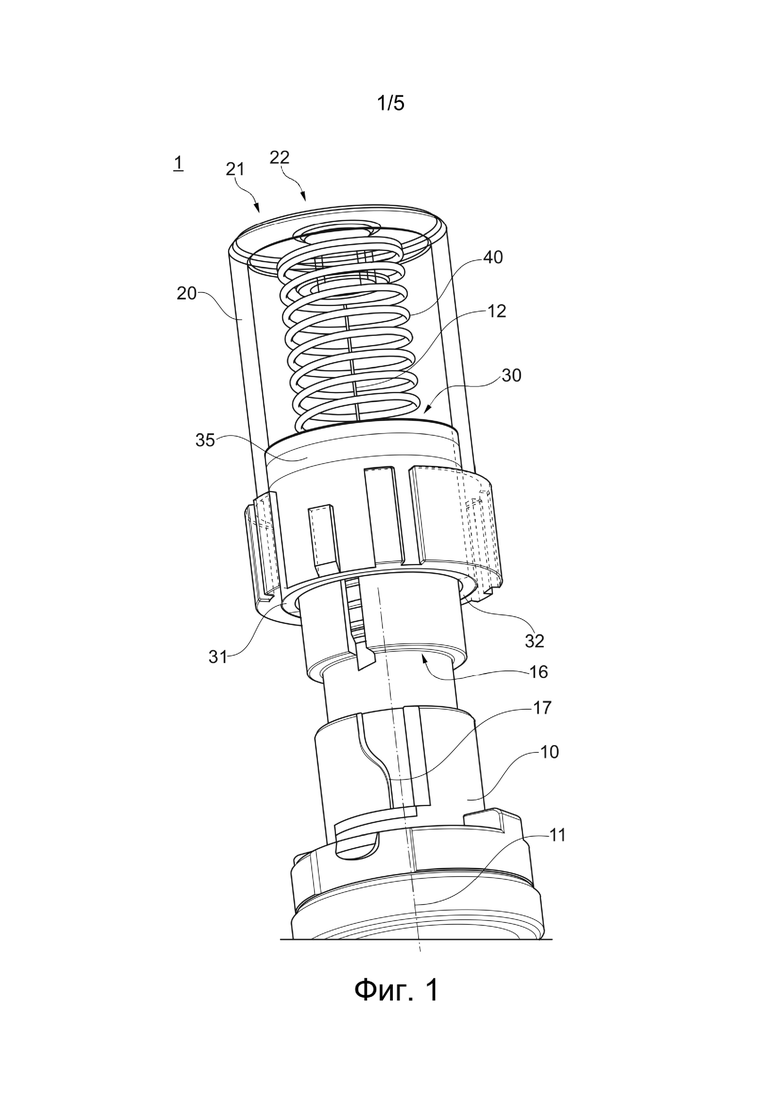

на Фиг. 1 показан вид в перспективе защитного устройства для иглы в соответствии с настоящим изобретением перед инъекцией;

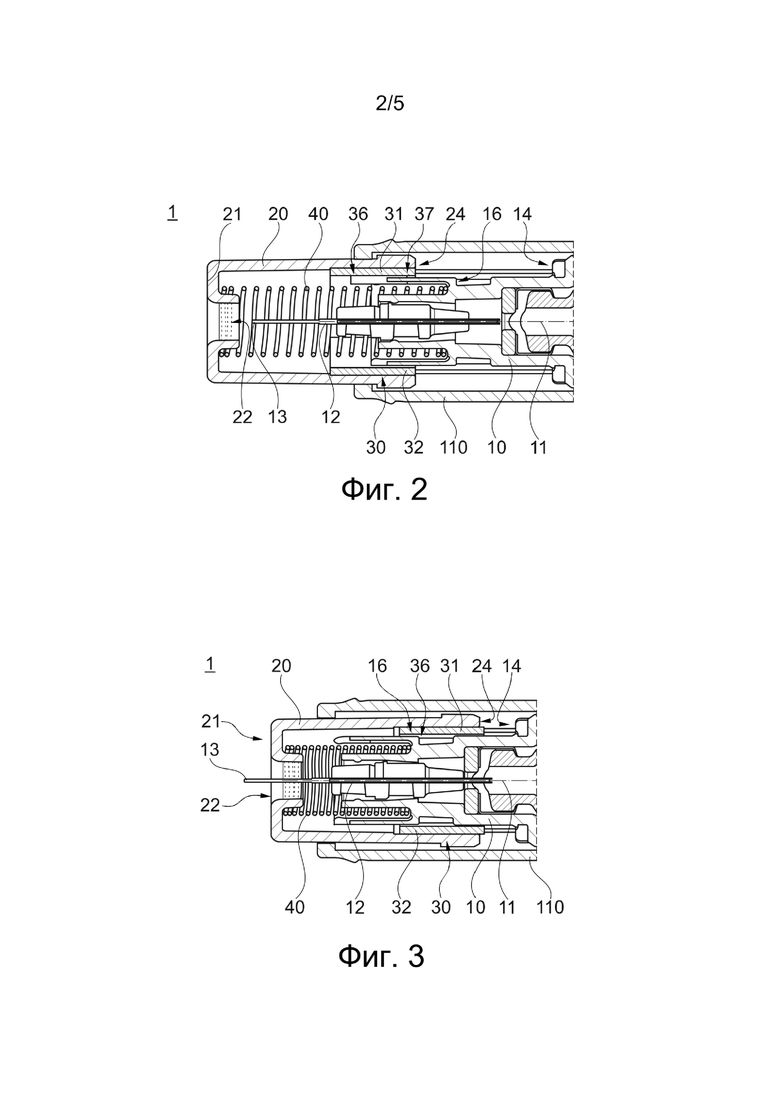

на Фиг. 2 показан вид в разрезе защитного устройства для иглы перед инъекцией;

на Фиг. 3 показан вид в разрезе защитного устройства для иглы во время инъекции;

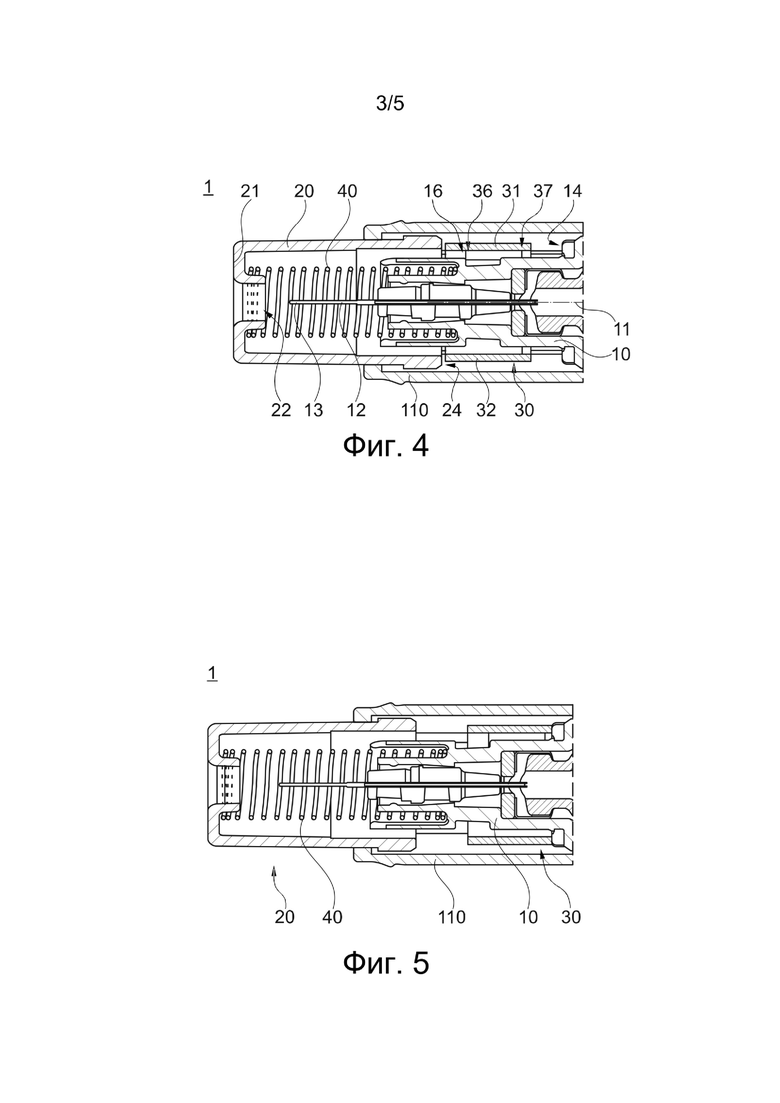

на Фиг. 4 показан вид в разрезе защитного устройства для иглы после инъекции;

на Фиг. 5 показан вид в разрезе защитного устройства для иглы после инъекции;

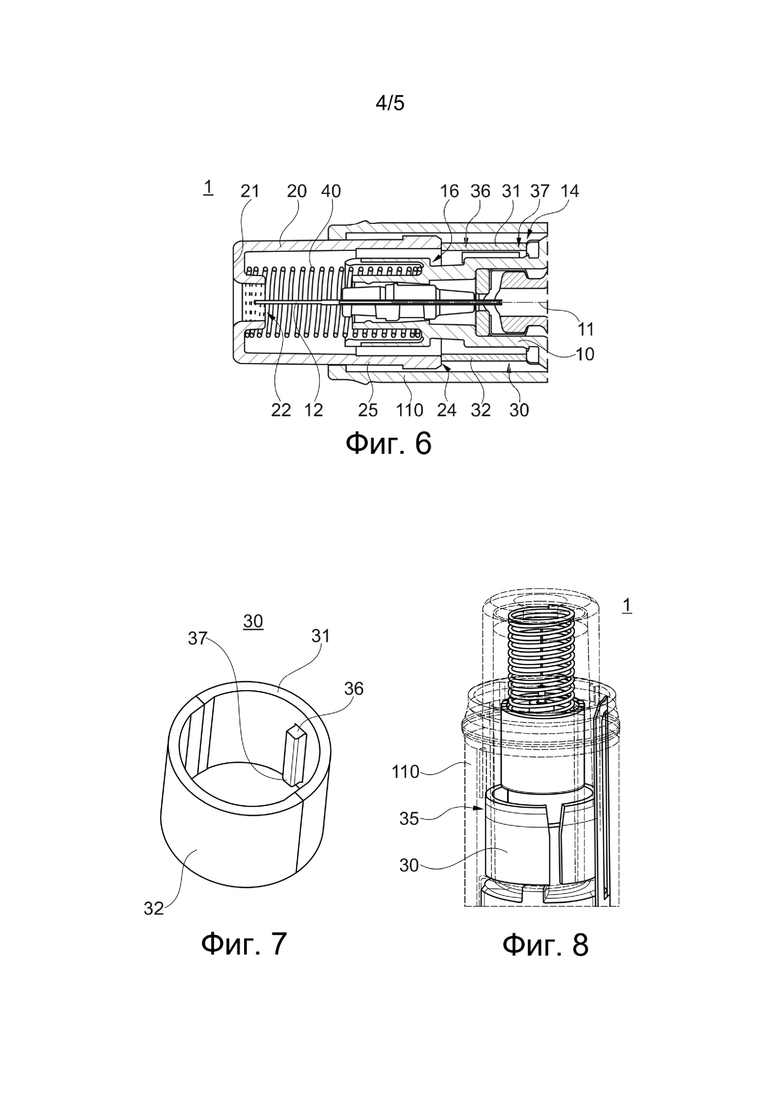

на Фиг. 6 показан вид в разрезе защитного устройства для иглы после инъекции, когда предпринимается попытка снова привести в действие устройство;

на Фиг. 7 показан вид в перспективе трубчатого отделяемого элемента защитного устройства для иглы;

на Фиг. 8 показан вид в перспективе защитного устройства для иглы в соответствии с настоящим изобретением после инъекции, и

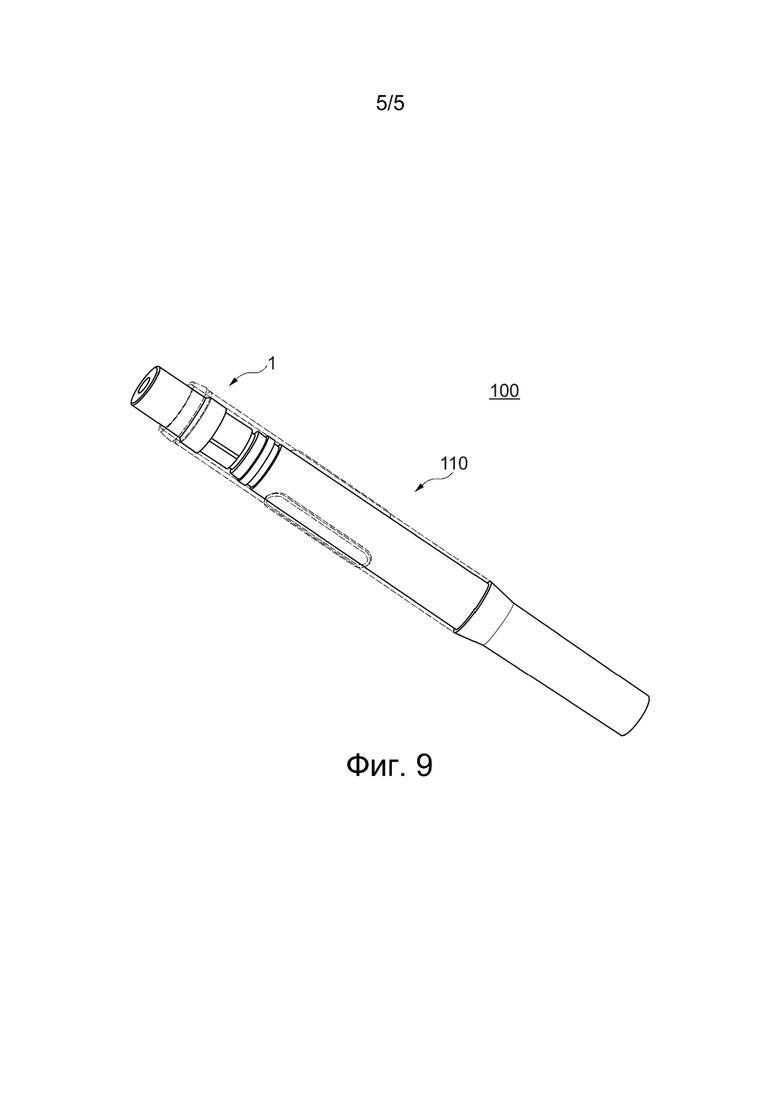

на Фиг. 9 показано медицинское инъекционное устройство в соответствии с настоящим изобретением после инъекции.

5. Подробное описание чертежей

На Фиг. 1-9 показано защитное устройство 1 для иглы в соответствии с настоящим изобретением или его части. Защитное устройство 1 для иглы содержит удлиненную часть 10 втулки, имеющую продольную центральную ось 11.

Как, например, подробно показано на Фиг. 2, часть 10 втулки содержит канюлю 12, проходящую от части 10 втулки по существу вдоль продольной оси 11. В частности, канюля 12 прикреплена опосредованно к части втулки через несущий элемент, который неподвижно прикреплен к канюле 12. Кроме того, канюля выполнена с возможностью перемещения относительно части втулки для осуществления проникновения резервуара для жидкости внутрь медицинского инъекционного устройства 100.

Кроме того, часть 10 втулки содержит трубчатый предохранительный элемент 20, выполненный с возможностью перемещения вдоль продольной оси 11 относительно части 10 втулки. Указанный предохранительный элемент 20 содержит контактную поверхность 21 для установления прижимного контакта с областью инъекции, причем в исходном положении защитного устройства 1 для иглы, которое, например, показано на Фиг. 1 и 2, контактная поверхность 21 удалена на большее расстояние от части 10 втулки вдоль продольной оси 11, чем кончик 13 канюли 12. Контактная поверхность 21 имеет отверстие 22, через которое проходит кончик 13 канюли 12, когда происходит перенос предохранительного элемента 20 в положение инъекции (см. Фиг. 3).

Кроме того, часть 10 втулки содержит трубчатый отделяемый элемент 30, расположенный с возможностью извлечения в предохранительном элементе 20 в исходном положении таким образом, что отделяемый элемент 30 выполнен с возможностью перемещения вдоль продольной оси 11 вместе с защитным элементом 20, при этом отделяемый элемент 30 содержит по меньшей мере две блокирующие части 31, 32.

Кроме того, часть 10 втулки содержит пружинный элемент 40, который поджимает предохранительный элемент 20 в дистальном направлении относительно части 10 втулки таким образом, что контактная поверхность 21 удалена на большее расстояние от части 10 втулки вдоль продольной оси 11, чем кончик 13 канюли 12, когда контактная поверхность 21 не находится в прижимном контакте с областью инъекции (например, Фиг. 1 и 2). Пружинный элемент 40 упирается в часть 10 втулки и предохранительный элемент 20.

Предохранительный элемент 20 выполнен с возможностью перемещения в положение инъекции, которое, например, показано на Фиг. 3, когда контактная поверхность 21 приведена в прижимной контакт с областью инъекции, причем, как показано, в положении инъекции кончик 13 канюли 12 удален на большее расстояние от части 10 втулки вдоль продольной оси 11, чем контактная поверхность 21.

Кроме того, как проиллюстрировано на Фиг. 3 и 4, отделяемый элемент 30 извлекается из предохранительного элемента 20 и, таким образом, разделяется по меньшей мере на две блокирующие части 31, 32, когда контактная поверхность 21 высвобождена из прижимного контакта с областью инъекции. В частности, по меньшей мере две блокирующие части 31, 32 перемещаются радиально наружу, если смотреть от продольной оси 11, и, таким образом, отделяются друг от друга, когда отделяемый элемент 30 извлекается из предохранительного элемента 20.

Таким образом, как показано на Фиг. 6, отделенные блокирующие части 31, 32 блокируют возвращение предохранительного элемента 20 в положение инъекции, когда предохранительный элемент 20 переместился в конечное положение.

В конечном положении (см. Фиг. 5 и 8) контактная поверхность 21 удалена на большее расстояние от части 10 втулки вдоль продольной оси 11, чем кончик 13 канюли 12.

Как проиллюстрировано Фиг. 7, в исходном положении по меньшей мере две блокирующие части 31, 32 не имеют друг с другом связи посредством связующего материала. Напротив, как понятно специалисту в данной области техники из Фиг. 1 и 2, в исходном положении отделяемый элемент 30 заключен в предохранительный элемент 20 таким образом, что по меньшей мере две блокирующие части 31, 32 удерживаются вместе и упираются друг в друга.

Предохранительный элемент 20 выполнен таким образом, что он по существу не поворачивается относительно части 10 втулки. В качестве примера, на Фиг. 8 выступы предохранительного элемента 20 находятся в зацеплении с направляющими средствами корпуса 110 медицинского инъекционного устройства таким образом, что предохранительный элемент 20 по существу не поворачивается относительно части 10 втулки, которая прикреплена к корпусу 110.

Кроме того, предохранительный элемент 20 и отделяемый элемент 30 выполнены с возможностью поворота относительно друг друга, при этом отделяемый элемент 30 имеет скользящее взаимодействие с защитным элементом 20 с возможностью поворота. В частности, в исходном положении отделяемый элемент 30 расположен с возможностью извлечения в предохранительном элементе 20 посредством соединения с геометрическим замыканием, при этом предохранительный элемент 20 содержит выступ 25, а отделяемый элемент 30 содержит канавку 35, при этом в исходном положении выступ 25 и канавка 35 находятся во взаимодействии. Это зацепление позволяет поворачивать предохранительный элемент 20 и отделяемый элемент 30 относительно друг друга.

Кроме того, каждое из части 10 втулки и отделяемого элемента 30 содержит удерживающие средства 16, 36, выполненные с возможностью взаимодействия друг с другом таким образом, что отделяемый элемент 30 удерживается в положении относительно части 10 втулки, когда предохранительный элемент 20 перемещается в конечное положение (см. Фиг. 3 и 4).

Специалисту в данной области техники понятно, что на Фиг. 4 состояние показано сразу после отделения отделяемого элемента 30 от предохранительного элемента 20, тогда как на Фиг. 5 показано состояние, когда предохранительный элемент 20 был полностью возвращен пружинным элементом 40, а блокирующие части 31, 32 упали в корпус 110 под действием силы тяжести.

Кроме того, часть 10 втулки и отделяемый элемент 30 содержат вращающиеся средства 17, 37, которые поворачивают отделяемый элемент 30 относительно части 10 втулки, когда предохранительный элемент 20 с расположенным в нем отделяемым элементом 30 перемещается из исходного положения в положение инъекции, при этом поворот отделяемого элемента 30 относительно части 10 втулки приводит к взаимодействию удерживающих средств 16, 36 друг с другом (см. Фиг. 2 и 3).

В частности, специалисту в данной области техники понятно из Фиг. 1-4, что удерживающее средство 16 части 10 втулки представляет собой окружную упорную поверхность, которая образована частью 10 втулки и выполнена с возможностью упирания в удерживающее средство 36 отделяемого элемента 30. Кроме того, как показано на Фиг. 1, поворотное средство 17 части 10 втулки представляет собой частично изогнутую направляющую дорожку, которая выполнена с возможностью упирания в поворотное средство 37 отделяемого элемента 30 таким образом, что может быть достигнут поворот отделяемого элемента 30 относительно части 10 втулки.

Кроме того, как проиллюстрировано на Фиг. 4, 6 и 7, удерживающее средство 36 отделяемого элемента 30 представляет собой упорную поверхность, которая образована на первом конце ребра, которое образовано на внутренней стороне трубчатого отделяемого элемента 30. Ребро проходит по существу параллельно продольной оси 11. Поворотное средство 37 отделяемого элемента 30 представляет собой упорную поверхность, которая образована на втором конце указанного ребра. Следовательно, удерживающее средство 36 отделяемого элемента 30 и поворотное средство 37 отделяемого элемента 30 выполнены за одно целое.

Кроме того, часть 10 втулки имеет продольную выемку, которая проходит параллельно продольной оси 11 и через окружную упорную поверхность, являющуюся удерживающим средством 16 части 10 втулки (см. Фиг. 1). Следовательно, в исходном положении отделяемый элемент 30 расположен в предохранительном элементе 20 таким образом, что выполненные за одно целое удерживающее средство 36 и вращающееся средство 37 могут скользить по продольной выемке.

Кроме того, как, например, проиллюстрировано на Фиг. 2 и 3, часть 10 втулки содержит первую упорную поверхность 14, а предохранительный элемент 20 содержит вторую упорную поверхность 24. Если в конечном положении на контактную поверхность 21 оказано такое давление, что по меньшей мере одна из отделенных блокирующих частей 31, 32 упирается в первую упорную поверхность 14 и вторую упорную поверхность 24, то предохранительный элемент 20 блокируется указанной отделенной блокирующей частью от возвращения в положение инъекции. Эта ситуация показана на Фиг. 6.

На Фиг. 9 показано медицинское инъекционное устройство 100 в соответствии с настоящим изобретением, которое содержит описанное выше защитное устройство 1 для иглы. Как указано выше, медицинское инъекционное устройство 100 содержит корпус 110, который взаимодействует с предохранительным элементом 20 таким образом, что предохранительный элемент 20 по существу не поворачивается относительно части 10 втулки.

Список ссылочных обозначений

1 защитное устройство для иглы

10 удлиненная часть втулки

11 продольная ось

12 канюля

13 кончик канюли

14 первая упорная поверхность

16 удерживающее средство

17 поворотное средство

20 трубчатый предохранительный элемент

21 контактная поверхность

22 отверстие в контактной поверхности

24 вторая упорная поверхность

25 выступ

30 трубчатый отделяемый элемент

31 первая блокирующая часть

32 вторая блокирующая часть

35 канавка

36 удерживающее средство

37 поворотное средство

40 пружинный элемент

100 медицинское инъекционное устройство

110 корпус.

Группа изобретений относится к медицинской технике. Защитное устройство для иглы для медицинского инъекционного устройства содержит удлиненную часть втулки, имеющую продольную ось и содержащую канюлю, проходящую от удлиненной части втулки вдоль продольной оси. Трубчатый предохранительный элемент выполнен с возможностью перемещения вдоль продольной оси относительно удлиненной части втулки. Предохранительный элемент содержит контактную поверхность для установления прижимного контакта с областью инъекции. В исходном положении защитного устройства для иглы контактная поверхность удалена на большее расстояние от удлиненной части втулки вдоль продольной оси, чем кончик канюли. Трубчатый отделяемый элемент расположен с возможностью извлечения в предохранительном элементе в исходном положении таким образом, что отделяемый элемент имеет возможность перемещения вдоль продольной оси вместе с предохранительным элементом. Отделяемый элемент содержит по меньшей мере две блокирующие части. Пружинный элемент поджимает предохранительный элемент в дистальном направлении относительно удлиненной части втулки таким образом, что контактная поверхность удалена на большее расстояние от удлиненной части втулки вдоль продольной оси, чем кончик канюли, когда контактная поверхность не находится в прижимном контакте с областью инъекции. Предохранительный элемент выполнен с возможностью перемещения в положение инъекции, когда контактная поверхность приведена в прижимной контакт областью инъекции. В положении инъекции кончик канюли удален на большее расстояние от удлиненной части втулки вдоль продольной оси, чем контактная поверхность. Отделяемый элемент извлечен из предохранительного элемента и, таким образом, разделен по меньшей мере на две блокирующие части, когда контактная поверхность высвобождена из прижимного контакта с областью инъекции, причем отделенные блокирующие части блокируют возврат предохранительного элемента в положение инъекции, когда предохранительный элемент перемещен в конечное положение. В конечном положении контактная поверхность удалена на большее расстояние от удлиненной части втулки вдоль продольной оси, чем кончик канюли. Раскрыто медицинское инъекционное устройство, содержащее защитное устройство. Технический результат состоит в повышении надежности блокировки. 2 н. и 16 з.п. ф-лы, 9 ил.

1. Защитное устройство (1) для иглы для медицинского инъекционного устройства (100), содержащее:

удлиненную часть (10) втулки, имеющую продольную ось (11) и содержащую канюлю (12), проходящую от удлиненной части (10) втулки вдоль продольной оси (11);

трубчатый предохранительный элемент (20), выполненный с возможностью перемещения вдоль продольной оси (11) относительно удлиненной части (10) втулки,

причем предохранительный элемент (20) содержит контактную поверхность (21) для установления прижимного контакта с областью инъекции, причем в исходном положении защитного устройства (1) для иглы контактная поверхность (21) удалена на большее расстояние от удлиненной части (10) втулки вдоль продольной оси (11), чем кончик (13) канюли (12);

трубчатый отделяемый элемент (30), расположенный с возможностью извлечения в предохранительном элементе (20) в исходном положении таким образом, что отделяемый элемент (30) имеет возможность перемещения вдоль продольной оси (11) вместе с предохранительным элементом (20), причем отделяемый элемент (30) содержит по меньшей мере две блокирующие части (31, 32), и пружинный элемент (40), который поджимает предохранительный элемент (20) в дистальном направлении относительно удлиненной части (10) втулки таким образом, что контактная поверхность (21) удалена на большее расстояние от удлиненной части (10) втулки вдоль продольной оси (11), чем кончик (13) канюли (12), когда контактная поверхность (21) не находится в прижимном контакте с областью инъекции,

при этом предохранительный элемент (20) выполнен с возможностью перемещения в положение инъекции, когда контактная поверхность (21) приведена в прижимной контакт областью инъекции, причем в положении инъекции кончик (13) канюли (12) удален на большее расстояние от удлиненной части (10) втулки вдоль продольной оси (11), чем контактная поверхность (21), причем отделяемый элемент (30) извлечен из предохранительного элемента (20) и, таким образом, разделен по меньшей мере на две блокирующие части (31, 32), когда контактная поверхность (21) высвобождена из прижимного контакта с областью инъекции, причем отделенные блокирующие части (31, 32) блокируют возврат предохранительного элемента (20) в положение инъекции, когда предохранительный элемент (20) перемещен в конечное положение, причем в конечном положении контактная поверхность (21) удалена на большее расстояние от удлиненной части (10) втулки вдоль продольной оси (11), чем кончик (13) канюли (12).

2. Защитное устройство (1) для иглы по предыдущему пункту, в котором в исходном положении по меньшей мере две блокирующие части (31, 32) не имеют друг с другом связи посредством связующего материала.

3. Защитное устройство (1) для иглы по любому из предыдущих пунктов, в котором в исходном положении отделяемый элемент (30) по меньшей мере частично заключен в предохранительный элемент (20) таким образом, что по меньшей мере две блокирующие части (31, 32) удерживаются вместе и упираются друг в друга.

4. Защитное устройство (1) для иглы по п. 1, в котором в исходном положении по меньшей мере две блокирующие части (31, 32) выполнены за одно целое друг с другом.

5. Защитное устройство (1) для иглы по любому из предыдущих пунктов, в котором контактная поверхность (21) имеет отверстие (22), через которое проходит кончик (13) канюли (12), когда происходит перенос предохранительного элемента (20) в положение инъекции.

6. Защитное устройство (1) для иглы по любому из предыдущих пунктов, в котором предохранительный элемент (20) выполнен таким образом, что он не поворачивается относительно удлиненной части (10) втулки.

7. Защитное устройство (1) для иглы по любому из предыдущих пунктов, в котором предохранительный элемент (20) и отделяемый элемент (30) выполнены с возможностью обеспечения поворота относительно друг друга.

8. Защитное устройство (1) для иглы по любому из предыдущих пунктов, в котором отделяемый элемент (30) имеет скользящее взаимодействие с защитным элементом (20) с возможностью поворота.

9. Защитное устройство (1) для иглы по любому из предыдущих пунктов, в котором и удлиненная часть (10) втулки, и отделяемый элемент (30) содержат удерживающие средства (16, 36), выполненные с возможностью взаимодействия друг с другом таким образом, что отделяемый элемент (30) удерживается в положении относительно удлиненной части (10) втулки, когда предохранительный элемент (20) перемещается в конечное положение.

10. Защитное устройство (1) для иглы по предыдущему пункту, в котором удлиненная часть (10) втулки и/или отделяемый элемент (30) содержит или содержат поворотные средства (17, 37), которые поворачивают отделяемый элемент (30) относительно удлиненной части (10) втулки, когда предохранительный элемент (20) с расположенным в нем отделяемым элементом (30) перемещается из исходного положения в положение инъекции, при этом поворот отделяемого элемента (30) относительно удлиненной части (10) втулки приводит к взаимодействию удерживающих средств (16, 36) друг с другом.

11. Защитное устройство (1) для иглы по любому из предыдущих пунктов, в котором в исходном положении отделяемый элемент (30) расположен с возможностью извлечения в предохранительном элементе (20) посредством соединения с геометрическим замыканием.

12. Защитное устройство (1) для иглы по любому из предыдущих пунктов, в котором предохранительный элемент (20) содержит выступ (25), а отделяемый элемент (30) содержит канавку (35), при этом в исходном положении выступ (25) и канавка (35) находятся во взаимодействии.

13. Защитное устройство (1) для иглы по любому из предыдущих пунктов, в котором по меньшей мере две блокирующие части (31, 32) выполнены с возможностью перемещения в радиальном направлении наружу при виде от продольной оси (11) и тем самым отделения друг от друга, когда отделяемый элемент (30) извлечен из предохранительного элемента (20).

14. Защитное устройство (1) для иглы по любому из предыдущих пунктов, в котором удлиненная часть (10) втулки и/или отделяемый элемент (30) имеет или имеют разделительные средства для перемещения по меньшей мере двух блокирующих частей (31, 32) в радиальном направлении наружу.

15. Защитное устройство (1) для иглы по любому из предыдущих пунктов, в котором удлиненная часть (10) втулки содержит первую упорную поверхность (14), а предохранительный элемент (20) содержит вторую упорную поверхность (24), при этом, если в конечном положении на контактную поверхность (21) оказано такое давление, что по меньшей мере одна из отделенных блокирующих частей (31, 32) упирается в первую упорную поверхность (14) и вторую упорную поверхность (24), то предохранительный элемент (20) блокируется указанной отделенной блокирующей частью от возвращения в положение инъекции.

16. Защитное устройство (1) для иглы по любому из предыдущих пунктов, в котором пружинный элемент (40) упирается в удлиненную часть (10) втулки и предохранительный элемент (20).

17. Медицинское инъекционное устройство (100), содержащее защитное устройство (1) для иглы по любому из предыдущих пунктов.

18. Медицинское инъекционное устройство (100) по предыдущему пункту, содержащее корпус (110), который взаимодействует с защитным элементом (20) таким образом, что предохранительный элемент (20) не поворачивается относительно удлиненной части (10) втулки.
