ПРОФИЛЬ ШТУКАТУРНЫЙ УГЛОВОЙ Российский патент 2025 года по МПК E04F13/06 E06B1/62

Изобретение относится к области строительства и может быть использовано при оштукатуривании дверных и оконных откосов.

Известен «Профиль», используемый при оштукатуривании дверных и оконных откосов (RU, 191705 U1).

Наиболее близким техническим решением к заявляемому изобретению является «Профиль» используемый при оштукатуривании дверных и оконных откосов, содержащий базовую полку с дополнительными полками, образующими поперечное сечение профиля (EP1548222 A1).

В качестве недостатков ближайшего аналога можно отметить следующее. Известный профиль монтируется посредством поролоновой ленты с клеевым слоем, размещенной на базовой полке, т.е. только по одной стороне профиля, что не исключает подвижности профиля в процессе оштукатуривания, поскольку достаточная мягкая лента с клеевым слоем не обеспечивает жесткость соединения (неизменность положения) профиля, что, в конечном итоге, негативно сказывается на качестве штукатурного слоя.

Технический результат, на достижение которого направлено изобретение, заключается в обеспечении более надежного, жесткого крепления профиля штукатурного углового, исключающего его подвижность в процессе оштукатуривания.

Указанный технический результат достигается тем, что профиль штукатурный угловой выполнен F-образного поперечного сечения, образованного базовой полкой 1 с крайней полкой 2 и маячковой планкой 3, при этом на внешней стороне базовой полки 1 в месте расположения маячковой планки 3 выполнен прилив 4 с уплотнительным гребнем 5, за которым выполнено утонение 6, ближе к краю базовой полки 1, также на ее внешней стороне выполнено ребро 7, в месте соединения базовой полки 1 и крайней полки 2 на базовой полке 1 выполнен опорный выступ 8, крайняя полка 2 и маячковая планка 3 параллельны между собой и расположены с наклоном по отношению к базовой полке 1, под углом «α» от нормали к базовой полке 1, составляющим от 3 до 5 градусов, при чем, маячковая планка 3, имеющая меньшую высоту по сравнению с крайней полкой 2, примерно в два раза, и служит для выравнивания штукатурного слоя.

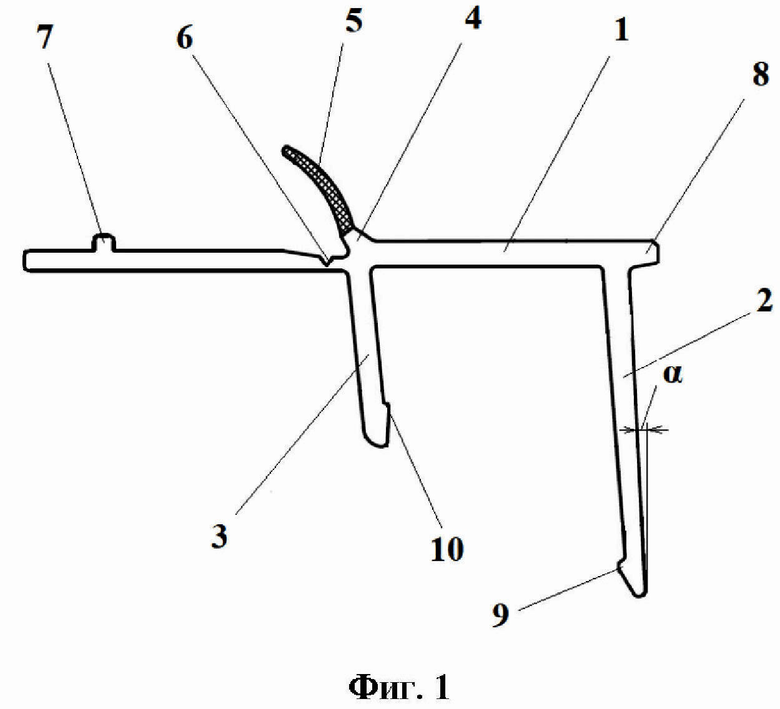

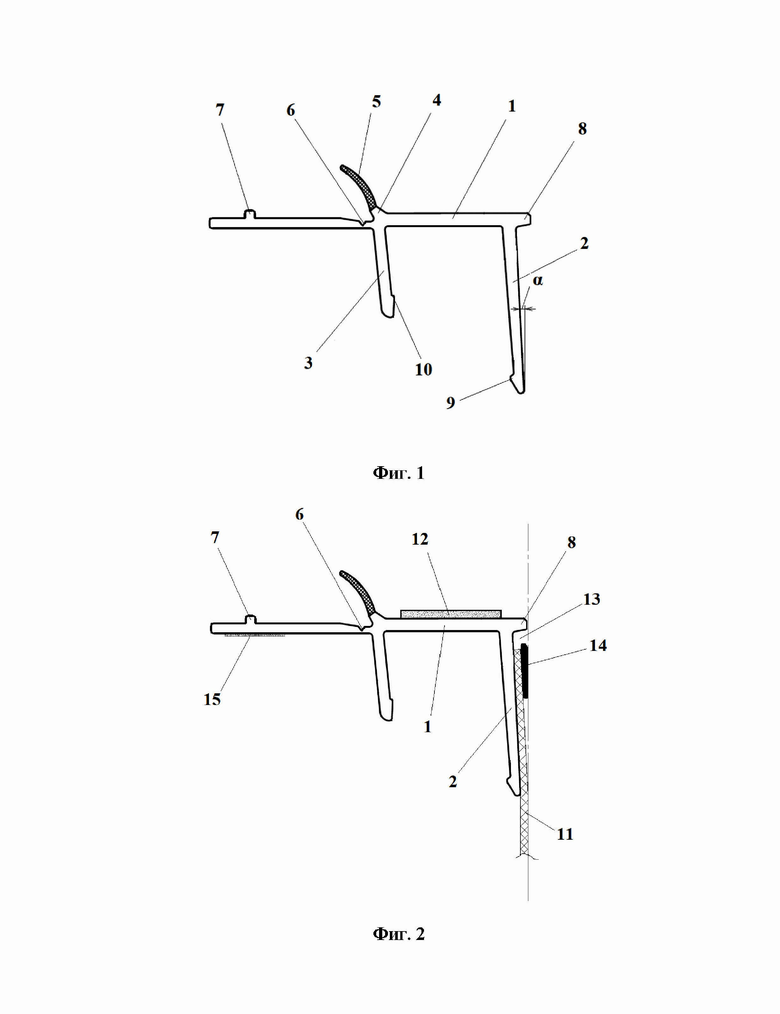

Изобретение поясняется чертежами, где на фиг. 1 представлено сечение профиля, на фиг. 2 – профиль в сборе с элементами монтажа.

Профиль штукатурный угловой (далее – профиль) имеет F-образное поперечное сечение, образованное базовой полкой 1, на которой расположены крайняя полка 2 и маячковая планка 3.

Маячковая планка 3 имеет меньшую высоту по сравнению с крайней полкой 2, примерно в два раза, и служит для выравнивания штукатурного слоя по толщине.

Крайняя полка 2 и маячковая планка 3 параллельны между собой и расположены с наклоном по отношению к базовой полке 1, под углом «α» от нормали к базовой полке 1, составляющим от 3 до 5 градусов. Расстояние между крайней полкой 2 и маячковой планкой 3 определяет толщину штукатурного слоя и может быть равна 6 или 9 мм в зависимости от вида профиля.

На внешней стороне базовой полки 1 в месте расположения маячковой планки 3 выполнен прилив 4 с уплотнительным гребнем 5 из мягкого поливинилхлорида, обладающего высокой эластичностью.

На внешней стороне базовой полки 1, за приливом 4 выполнено утонение 6, а ближе к краю базовой полки 1, также на ее внешней стороне выполнено ребро 7.

В месте соединения (перехода) базовой полки 1 и крайней полки 2 на базовой полке 1 выполнен опорный выступ 8.

Для более плотного сцепления штукатурного раствора с профилем на обращенных друг к другу концах крайней полки 2 и маячковой планки 3 выполнены зубцы соответственно 9 и 10.

Профиль изготавливается методом коэкструзии (или со-экструзии), т.е. путем одновременной экструзии двух или нескольких полимерных материалов или через одну экструзионную головку или фильеру, например, базовая полка 1, крайняя полка 2 и маячковая планка 3 выполняются из поливинилхлорида, а уплотнительный гребень 5 из мягкого поливинилхлорида.

На внешней стороне базовой полки 1 перед монтажом профиля к поверхности дверного или оконного откоса приклеивается штукатурная сетка 11 для более плотного сцепления штукатурного слоя с обрабатываемой поверхностью.

Для монтажа профиля на поверхности дверного или оконного откоса на внешней стороне базовой полки 1 закреплена двухсторонняя клейкая лента 12 на вспененной основе.

Поскольку крайняя полка 2 имеет наклон в строну опорного выступа 8 при прижатии профиля к обрабатываемой стене между вершиной крайней полки 2 образуется полость 13 в виде треугольника, в нижней части которой располагается клеевой жгут 14, который служит для более надежного крепления сетки 11 к профилю и исключает вероятность отрыва сетки от профиля при монтаже.

Кроме того, использование клеевого жгута 14 обеспечивает более надежное закрепление профиля при его монтаже, поскольку профиль закрепляется по двум плоскостям, а именно, посредством двухсторонней клейкой ленты 12 на внешней стороне базовой полки 1 и клеевого жгута 14 между поверхностью крайней полки 2 и поверхностью обрабатываемой стены, что обеспечивает жесткость крепления профиля при его монтаже, исключающего его подвижность в процессе оштукатуривания.

На внутреннюю сторону базовой полки 1, за утонением 6 наносится клейкая лента 15. Клейкая лента 15 служит для наклейки полотна защитной пленки (на чертеже не показана), которая обеспечивает защиту зоны работ от попадания грязи.

Процесс оштукатуривания с использованием профиля осуществляется следующим образом.

Перед монтажом профиля, например, на неподвижной части оконной рамы, к основной полке 1 с внешней стороны приклеивают двухстороннюю клейкую ленту 12 на вспененной основе и клейкую ленту 15 с внутренней стороны, к крайней полке 2 приклеивают штукатурную сетку 11. Непосредственно перед монтажом профиля в нижней части основной полки 1, в полости 13 укладывают клеевой жгут 14.

Монтаж профиля осуществляют путем приклеивания основной полки 1 посредством клейкой ленты 12 к неподвижной части, например, оконной рамы, постепенно, снимая защитный слой с клейкой ленты 12 по мере приклеивания по всей длине профиля. Клеевой жгут 14 между крайней полкой 2, находящийся в пластическом состоянии, по мере прижатия к обрабатываемой поверхности стены заполняет полость 13.

Уплотнительный гребень 5 при приклеивании профиля деформируется и обеспечивает уплотнение зазора в месте соединения профиля с неподвижной частью рамы окна.

Защитная пленка, служащая для защиты зоны работ от попадания грязи, приклеивается посредством клейкой ленты 15.

По завершении монтажа профиля, после отвердевания клеевого жгута 14, приступают непосредственно к процессу оштукатуривания.

Толщина слоя штукатурного раствора определяется расстоянием между крайней полкой 2 и маячковой планкой 3, а также маячковыми профилями, установленными на обрабатываемой поверхности стены.

По завершении оштукатуривания защитная пленка удаляется путем обламывания части основной полки 1 в месте утонения 6, при этом наличие ребра 7 обеспечивает гарантированный зазор для удобства захвата обламываемой части основной полки.

Изобретение относится к области строительства и может быть использовано при оштукатуривании дверных и оконных откосов. Технический результат, на достижение которого направлено изобретение, заключается в обеспечении более надежного, жесткого крепления профиля штукатурного углового, исключающего его подвижность в процессе оштукатуривания. Технический результат достигается тем, что профиль штукатурный угловой F-образного поперечного сечения образован базовой полкой с крайней полкой и маячковой планкой, при этом на внешней стороне базовой полки в месте расположения маячковой планки выполнен прилив с уплотнительным гребнем, за которым выполнено утонение, на внешней стороне базовой полки выполнено ребро, в месте соединения базовой полки и крайней полки на базовой полке выполнен опорный выступ, крайняя полка и маячковая планка параллельны между собой и расположены с наклоном по отношению к базовой полке, под углом α от нормали к базовой полке, составляющим от 3 до 5 градусов, причем маячковая планка имеет высоту, меньшую по сравнению с крайней полкой в два раза, и служит для выравнивания штукатурного слоя. 2 ил.

Профиль штукатурный угловой F-образного поперечного сечения, образованного базовой полкой (1) с крайней полкой (2) и маячковой планкой (3), при этом на внешней стороне базовой полки (1) в месте расположения маячковой планки (3) выполнен прилив (4) с уплотнительным гребнем (5), за которым выполнено утонение (6), на внешней стороне базовой полки (1) выполнено ребро (7), в месте соединения базовой полки (1) и крайней полки (2) на базовой полке (1) выполнен опорный выступ (8), крайняя полка (2) и маячковая планка (3) параллельны между собой и расположены с наклоном по отношению к базовой полке (1), под углом α от нормали к базовой полке (1), составляющим от 3 до 5 градусов, причем маячковая планка (3) имеет высоту, меньшую по сравнению с крайней полкой (2) в два раза, и служит для выравнивания штукатурного слоя.
