Рабочая мебель для сантехнических применений или кухонь Российский патент 2025 года по МПК A47B77/06

Изобретение касается рабочей мебели для сантехнических применений, кухонь или тому подобного.

Далее изобретение касается способа предоставления рабочей мебели и, кроме того, устройства для проектирования сборки модулей рабочей мебели.

Хотя настоящее изобретение, в общем, применимо для любой рабочей мебели, настоящее изобретение описывается в отношении системы моечного стола с мойкой.

Системы моечного стола известного типа имеют рабочую столешницу, в которой установлена моечная раковина в отверстие рабочей столешницы. Под ней расположен нижний шкаф (тумба), который ввиду подключений мойки, то есть подвода воды для арматуры мойки, труб и сифона для отвода использованной воды из мойки, предоставляет мало места для других компонентов. Сифон и трубы под мойкой нуждаются в монтажном пространстве как в горизонтальном, так и в вертикальном направлении, так что остающееся монтажное пространство лишь ограничено может еще использоваться, например, извлекаемым мусорным контейнером или тому подобным.

Из DE 10305311 А1 известен нижний шкаф, который вмещает оборудование различного рода. Для этого, нижний шкаф имеет корпус, который, в свою очередь, снабжен малым внутренним корпусом. При этом оборудование в таком случае располагается частично вне этого внутреннего корпуса.

Из DE 102009003015 А1 известно моечное устройство с посудомоечной машиной и мойкой с моечной раковиной. При этом посудомоечная машина большей частью расположена в каркасе, в который сверху вдается моечная раковина.

Недостатком у известных нижних шкафов является их трудоемкий монтаж и отсутствующая (недостаточная) гибкость в отношении других или следующих будущих компонентов. Более того, требуется (занимается) много монтажного пространства.

Поэтому задача настоящего изобретения состоит в предоставлении рабочей мебели, способа предоставления рабочей мебели, а также устройства для проектирования сборки модулей рабочей мебели, которые имеют более простое проектирование и последующий монтаж и одновременно позволяют высокую гибкость как в отношении вида вводимых компонентов, так и в отношении их сборки (компоновки) и также в отношении возможных будущих расширений.

Другая задача настоящего изобретения состоит в предоставлении альтернативной рабочей мебели, альтернативного способа предоставления рабочей мебели и альтернативного устройства для проектирования сборки модулей рабочей мебели.

В одном варианте осуществления настоящее изобретение решает названные выше задачи за счет рабочей мебели для сантехнических применений, кухонь или тому подобного, для заданного расположения по меньшей мере следующих модулей на основном теле:

предоставляющий воду модуль,

по меньшей мере один арматурный модуль с арматурой, который выполнен с возможностью соединения с упомянутым предоставляющим воду модулем и/или с по меньшей мере одним подготавливающим воду модулем, и

по меньшей мере один сточный модуль с местом стока для упомянутой по меньшей мере одной арматуры арматурного модуля и со сточной гарнитурой, причем по меньшей мере упомянутый подготавливающий воду модуль расположен в рабочей мебели с возможностью замены.

В одном другом варианте осуществления настоящее изобретение решает названные выше задачи за счет способа предоставления рабочей мебели согласно одному из пунктов 1-21 формулы, включающего в себя этапы:

- предоставление основного тела и подготовка основного тела для заданного расположения модулей,

- предоставление предоставляющего воду модуля,

- предоставление по меньшей мере одного подготавливающего воду модуля,

- предоставление по меньшей мере одного арматурного модуля с арматурой, который выполнен с возможностью соединения с предоставляющим воду модулем и/или с подготавливающим воду модулем,

- предоставление по меньшей мере одного сточного модуля с местом стока для упомянутой по меньшей одной арматуры арматурного модуля и со сточной гарнитурой, и

- расположение модулей на основном теле, причем по меньшей мере упомянутый подготавливающий воду модуль расположен в рабочей мебели с возможностью замены.

В другом варианте осуществления настоящее изобретение решает вышеуказанную задачу устройством для проектирования сборки модулей рабочей мебели согласно одному из пунктов 1-21 формулы, включающим в себя:

- отображающее устройство для визуального отображения по меньшей мере одного модуля и основного тела,

- устройство ввода для изменения сборки и/или для выбора одного или нескольких модулей, и

- вычислительное устройство для проверки и/или адаптации и/или для предоставления проектов сборки основного тела и по меньшей мере одного модуля.

Одним из достигнутых этим преимуществ является то, что тем самым может проектироваться (планироваться) чрезвычайно гибкая, эффективная в отношении монтажного пространства компоновка различных модулей и эти модули могут монтироваться затем в этой компоновке. Более того, пользователю передается высокое качественное восприятие, в частности в результате строгого расположения модулей.

Понятие «с возможностью замены», соответственно, «заменяемость» относительно понятия «модуль» следует понимать в самом широком смысле и относится, в частности в описании, предпочтительно, в формуле изобретения, к замене модуля, который образует конструктивный блок из нескольких компонентов, для предоставления определенной функции, например фильтрации, предоставления концентрата, нагревания и тому подобное. В частности, под понятием «с возможностью замены», соответственно, «заменяемость» не следует понимать обычный монтаж или демонтаж конструктивных элементов, у которых, например, большое количество винтов или большое количество соединений должны разъединяться, в частности при первичной инсталляции. В частности, под понятием «с возможностью замены», соответственно, «заменяемость» также не следует понимать замену исключительно расходных компонентов, как например, фильтр фильтрующего устройства, вставку запасного контейнера с концентрированным соком устройства концентрации, или тому подобное. В частности, под понятием «с возможностью замены», соответственно, «заменяемость» следует понимать быстрое, простое извлечение и/или установка/удаление, без необходимости, например, разъединения большого количества винтов и большого количества соединений, и при повторном использовании без необходимости повторного соединения, например, большого количества винтов и большого количества соединений.

Другие признаки, преимущества и другие варианты осуществления изобретения описаны в дальнейшем или вследствие этого становятся очевидными.

Согласно одному предпочтительному усовершенствованию основное тело имеет возможность перестановки по меньшей мере по своей высоте. Тем самым повышается гибкость, поскольку, например, основное тело имеет возможность адаптации к разным по высоте рабочим столешницам, соответственно, рабочим высотам различных кухонь.

Согласно одному другому предпочтительному усовершенствованию основное тело на противолежащих в вертикальном направлении сторонах выполнено соответственно с возможностью отдельной перестановки по высоте. Тем самым основное тело может подгоняться относительно своей высоты как в нижней цокольной области, так и в верхней области вблизи рабочей столешницы, что упрощает монтаж.

Согласно одному другому предпочтительному усовершенствованию основные тела и по меньшей мере один, в частности все, модули выполнены для фиксации без использования инструмента друг с другом, в частности, посредством зажимного устройства и/или посредством разъемного стопорного соединения. Преимуществом этого является легкий и быстрый монтаж.

Согласно одному другому предпочтительному усовершенствованию основное тело имеет крепежные приспособления для горизонтальной установки модулей, в частности, для вдвигания, и/или по меньшей мере один из модулей имеет скользящий и/или роликовый элемент. Одним из достигнутых тем самым преимуществ является то, что обеспечивается простой монтаж и заменяемость.

Согласно одному другому предпочтительному усовершенствованию между двумя модулями и/или между модулем и соединительным трубопроводом выполнены с возможностью вставки стыковочные устройства. За счет этого обеспечивается возможность простого и быстрого монтажа модулей.

Согласно одному другому предпочтительному усовершенствованию основное тело выполнено с возможностью разделения горизонтально на две области посредством по меньшей мере одного вертикального элемента. За счет этого, с одной стороны, улучшается стабильность и, с другой стороны, для пользователя таким образом могут задаваться различные области для модулей, что облегчает последующую установку модулей.

Согласно одному другому предпочтительному усовершенствованию по меньшей мере один из модулей имеет захватное устройство для извлечения модуля из рабочей мебели. Преимуществом этого является простая возможность извлечения модулей даже для конечных пользователей.

Согласно одному другому предпочтительному усовершенствованию модули, которые горизонтально по бокам разъемно соединены с основным телом, больше, чем те модули, которые являются соседними сбоку относительно других модулей. Тем самым обеспечивается возможность надежной фиксаций больших модулей к основному телу.

Согласно одному другому предпочтительному усовершенствованию рабочая мебель имеет фронтальную область для доступа для пользователя и заднюю область, причем модули выполнены с возможностью установки, в частности вдвигания, исходя от фронтальной области в основное тело. Таким образом, непосредственно по меньшей мере частично задняя стенка может прикрепляться к основному телу без того, чтобы это приводило к ограничениям при монтаже модулей.

Согласно одному другому предпочтительному усовершенствованию модули выполнены с возможностью разъемной фиксации друг с другом, в частности, посредством зажимного устройства и/или разъемного стопорного соединения. Тем самым обеспечивается возможность быстрого монтажа и демонтажа при одновременно надежной фиксации.

Согласно одному другому предпочтительному усовершенствованию установлен по меньшей мере один из следующих модулей:

- по меньшей мере один электронный модуль,

- по меньшей мере один модуль для хранения, в частности в форме контейнера для отходов,

- фильтрующий модуль для предоставления фильтрованной воды,

- карбонизирующий модуль для предоставления карбонизированной воды,

- нагревательный и/или отопительный модуль для предоставления горячей воды,

- модуль холодной воды для предоставления охлажденной воды,

- охлаждающий модуль для охлаждения по меньшей мере части модуля для хранения,

- измельчающий модуль, который соединен со сточным модулем и/или модулем для хранения,

- ионизационный модуль для ионизации воды,

- обогащающий модуль для обогащения воды по меньшей мере одним веществом, в частности, минеральным веществом, вкусовым веществом, красящим веществом или тому подобным,

- дополняющий модуль для добавки концентратов, в частности, концентратов плодово-ягодного сока или тому подобного,

- осветительный модуль для освещения по меньшей мере одного из других модулей.

При этом один или несколько модулей могут быть составной частью других модулей. Например, карбонизирующий модуль, дополняющий модуль и/или фильтрующий модуль может быть частью подготавливающего воду модуля. Преимуществом этого является то, что за счет этого предоставляется высокая гибкость при выборе модулей.

Согласно одному другому предпочтительному усовершенствованию основное тело имеет влагонепроницаемую и/или водонепроницаемую область для приема электронного модуля. За счет этого предотвращается то, что влажность или вода, например при утечках из трубопроводов (линий), труб или тому подобного, отрицательно повлияет на срок службы электронного модуля.

Согласно одному другому предпочтительному усовершенствованию влагонепроницаемая и/или водонепроницаемая область расположена в цокольной области основного тела. Преимуществом этого является то, что она может предоставляться простым образом в основном теле.

Согласно одному другому предпочтительному усовершенствованию сточный модуль в виде места стока включает в себя чашу для сбора капель и/или раковину. За счет этого простым образом предоставляется в распоряжение, например, точка отвода или моечная раковина в рабочей мебели.

Согласно одному другому предпочтительному усовершенствованию фильтрующий модуль включает в себя по меньшей мере один расположенный с возможностью замены фильтрующий картридж и/или обогащающий модуль включает в себя по меньшей мере один расположенный с возможностью замены картридж с веществом и/или дополняющий модуль включает в себя по меньшей мере одну расположенную с возможностью замены емкость с концентратом. Одним из достигнутых за счет этого преимуществ является простое обслуживание и донаполнение соответствующего модуля.

Согласно одному другому предпочтительному усовершенствованию сточный модуль включает в себя по существу прямоугольную трубчатую конфигурацию (ход) по меньшей мере одной трубы, причем она выполнена вертикально в области задней стенки и горизонтально в области места стока сточного модуля. Преимуществом этого является то, что предоставляется возможность особенно компактного расположения сточного модуля.

Согласно одному другому предпочтительному усовершенствованию место стока в виде мойки выполнено с основным телом в форме тумбы. Тем самым особенно простым образом может предоставляться кухонная мойка или тому подобное.

Согласно одному другому предпочтительному усовершенствованию предоставляющий воду модуль и/или сточный модуль включает в себя несколько подключений в заданных положениях. Преимуществом этого является высокая гибкость относительно возможных расширений и простое подключение соответствующих модулей, соответственно, трубопроводов (линий) за счет предварительного назначения заданных положений фиксаций.

Согласно одному другому предпочтительному усовершенствованию сток места стока расположен в области задней стенки места стока и основного тела. Вследствие этого отпадает необходимость в трудоемком и требующем большого монтажного пространства расположении сточных труб в середине места стока.

Согласно одному другому усовершенствованию основное тело выполнено так, чтобы предоставлять по меньшей мере две, в частности три, горизонтальные модульные установочные плоскости и по меньшей мере две вертикальные модульные плоскости. Преимуществом этого является высокая гибкость относительно расположения различных модулей на, соответственно, в основном теле.

Другие существенные признаки и преимущества изобретения получаются из зависимых пунктов формулы изобретения, чертежей и из относящегося к ним описания на основании чертежей.

Понимается, что вышеупомянутые и еще подлежащие пояснению ниже признаки применимы не только в соответственно указанной комбинации, но и в других комбинациях или по отдельности, без выхода за рамки настоящего изобретения.

Предпочтительные осуществления и варианты осуществления настоящего изобретения изображены на чертежах и более подробно поясняются в последующем описании, причем одинаковые ссылочные позиции относятся к одинаковым или аналогичным или функционально одинаковым компонентам или элементам. При этом показано:

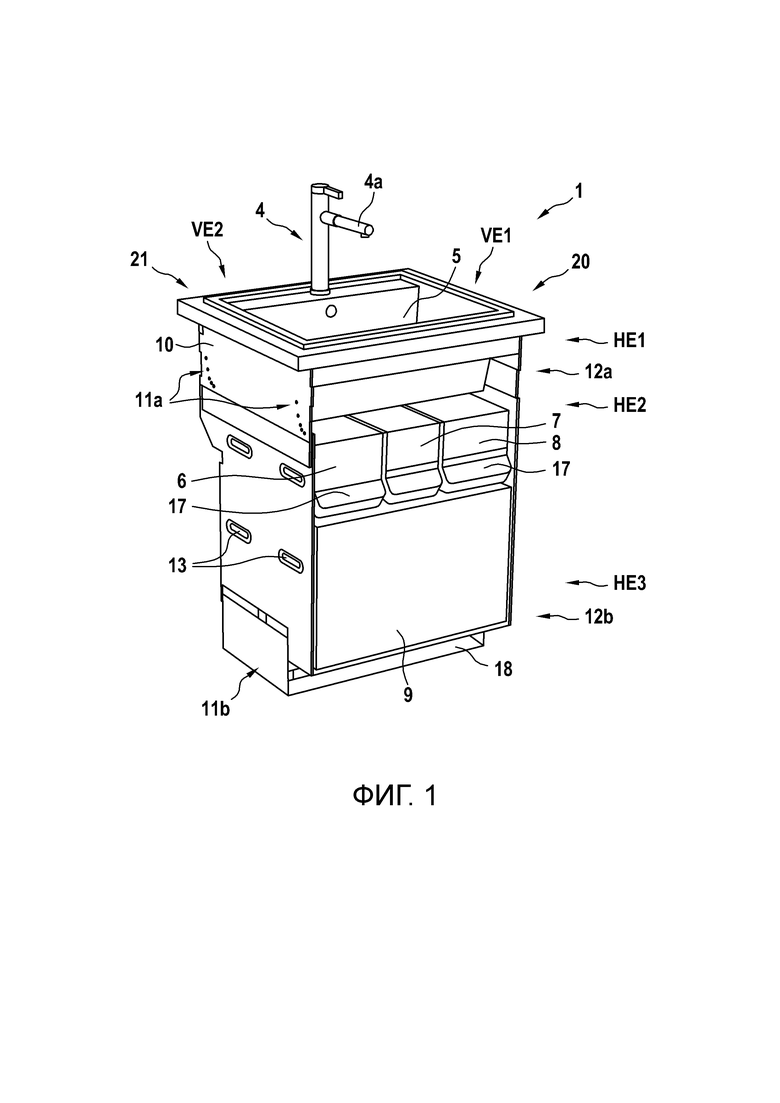

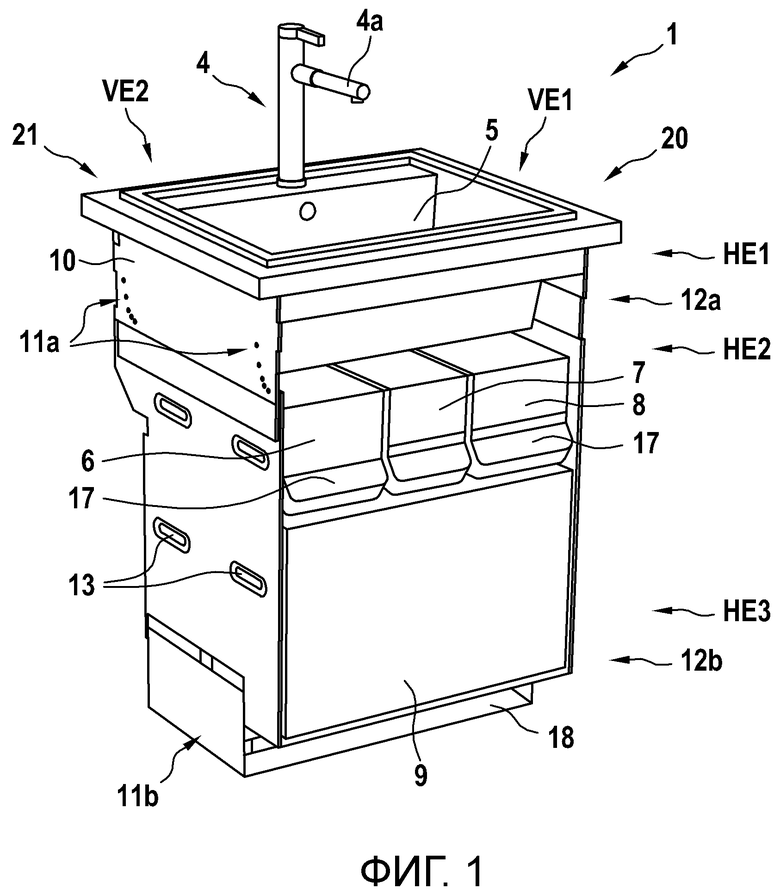

Фиг. 1 трехмерный схематичный вид рабочей мебели согласно одному варианту осуществления настоящего изобретения;

Фиг. 2 трехмерный схематичный вид фрагмента области задней стороны рабочей мебели согласно одному варианту осуществления настоящего изобретения;

Фиг. 3 схематичный вид сбоку части основного тела с зафиксированным модулем согласно одному варианту осуществления настоящего изобретения;

Фиг. 4 схематичный вид устройства для проектирования рабочей мебели согласно одному варианту осуществления настоящего изобретения; и

Фиг. 5 этапы способа согласно одному варианту осуществления настоящего изобретения.

Фиг. 1 показывает в трехмерном схематичном виде рабочую мебель согласно одному варианту осуществления настоящего изобретения.

На фиг. 1 в деталях показана рабочая мебель 1. На верхней поверхности основного тела 10 рабочей мебели 1 расположен сточный модуль с моечной раковиной в виде места 5 стока для арматуры 4а арматурного модуля 4. Основное тело 10 имеет возможность ступенчатой перестановки в своей высоте в верхней области посредством устройства 11а перестановки высоты. Здесь для зацепления с соответствующими элементами могут предусматриваться соответствующие ряды отверстий, которые расположены, например, в форме параболы или полукруга. Также возможно предусмотреть бесступенчатое устройство перестановки высоты. Кроме того, основное тело 10 имеет возможность ступенчатой перестановки в своей высоте также и в своей нижней области 11b. Альтернативно, вместо этого здесь также может предусматриваться бесступенчатая перестановка высоты. В нижней области, соответственно, в области цоколя основного тела 10 расположена водо- и влагонепроницаемая область 18. Она может служить для приема электронного модуля, модуля энергоснабжения или тому подобного, которые защищены в этой области от проникающей воды, например, из-за утечек трубопроводов (линий) или аналогичного.

Далее, основное тело 10 имеет боковые фиксирующие устройства в виде зажимных устройств 13 для фиксации модулей 6, 8 на основном теле 10. Они расположены на различной высоте и глубине и предоставляют различные плоскости (уровни) НЕ1, НЕ2, НЕ3, VE1, VE2 вдвигания модулей. Более того, модули 6, 7, 8 также имеют возможность фиксации друг с другом, т.е. модули 6, 7, 8 не обязательно должны быть зафиксированы на основном теле 10. Показанные на фиг. 1 модули 6, 7, 8 имеют в обращенной к фронтальной области 20 основного тела 10 области соответственно захваты 17, которые, с одной стороны, могут служить для извлечения модулей 6, 7, 8 и, с другой стороны, они могут служить также для замены запасных контейнеров или фильтров модулей 6, 7, 8. Более того, модули 6, 7, 8 рассчитаны таким образом, что они адаптированы (подогнаны) к форме моечной раковины 5. Под второй модульной плоскостью НЕ2 с фронтальной модульной плоскостью VE1, включающей в себя модули 6, 7, 8, которые также расположены непосредственно под моечной раковиной 5, предусмотрена третья модульная плоскость НЕ3. На фиг. 1 третий модульный ряд НЕ3 образуется посредством модуля 9 для отходов, который расположен в основном теле 10 с возможностью извлечения, причем первая модульная плоскость НЕ1 при этом образуется посредством сточного модуля с раковиной 5.

На фиг. 1 не показаны предоставляющий воду модуль 2, частично арматурный модуль 4, а также подготавливающий воду модуль 3. Они по меньшей мере частично расположены между первым видимым фронтальным модульным рядом VE1, НЕ2 и задней стенкой 21 основного тела 10. Также на фиг. 1 не показано, что основное тело 10 вместе с модулями 6, 7, 8, 9 с фронтальной стороны обычным образом может закрываться фронтальной плитой, кухонным фасадом или тому подобным, чтобы основное тело 10 вместе с модулями оптически интегрировать в обстановку (окружение) рабочей мебели 1.

Фиг. 2 на трехмерном схематичном виде показывает фрагмент области задней стороны рабочей мебели согласно одному варианту осуществления настоящего изобретения.

На фиг. 2 в деталях показан предоставляющий воду модуль 2, который зафиксирована на основном теле 10. Подготавливающий воду модуль 2 соединен с арматурным модулем 4 и имеет здесь пять подключений 19а, которые расположены на раме и могут быть соединены, например, с фильтрующим модулем или тому подобным. Далее, показана область под моечной раковиной 5, которая через сточную трубу 5а соединена с компактным (экономящим пространство) сифоном 5b (трубчатая конфигурация 5'). Компактный сифон 5b также имеет несколько подключений 19b, так что плоскость стекания может отдельным стоком присоединяться непосредственно к компактному сифону 5b.

Фиг. 3 на схематичном виде сбоку показывает часть основного тела с зафиксированным модулем согласно одному варианту осуществления настоящего изобретения.

На фиг. 3 справа показано основное тело 10 на виде сбоку с зажимным устройством 13. Основное тело 10 имеет горизонтально проходящие шлицы 14b, которые на одном конце имеют круглое отверстие 14 с. В это круглое отверстие 14 с может вводиться согласовывающийся выступающий скользящий или роликовый элемент 15 и после своего введения фиксироваться на основном теле 10 посредством зажимного рычага 16.

Фиг. 4 в схематичной форме показывает устройство для проектирования рабочей мебели согласно одному варианту осуществления настоящего изобретения.

На фиг. 4 в схематичной форме показан компьютер 30, который имеет проектирующее программное обеспечение или приложение для проектирования (планирования), в частности, выбора и расположения рабочей мебели 1. При этом, могут учитываться размеры, пожелания клиента в отношении выбора материала, формы, функционала рабочей мебели 1 в отношении предоставления различных используемых видов посредством соответствующих модулей 2, 3, 4, (В таком случае, посредством клавиатуры 32а и мыши 32b устройства 32 ввода в соответствии с предварительно заданными размерами и пожеланиями клиента посредством вычислительного блока 33 могут предлагаться соответствующие модули 2, 3, 4 (и может предлагаться позиция для них. Если она не требуется в обязательном порядке на основании предварительно заданных условий, то клиент может свободно располагать их внутри основного тела и таким образом индивидуально выбирать свой функциональный объем и желательное расположение. Тогда, соответствующий сборщик на основе этого проекта (плана) проектирующего программного обеспечения может быстро и просто прямо на месте смонтировать рабочую мебель 1 вместе с адаптированным основным телом 10 и выбранными модулями 2, 3, 4, (и ввести ее в действие).

Фиг. 5 показывает этапы способа согласно одному варианту осуществления настоящего изобретения.

На фиг. 5 детально показаны этапы способа для предоставления рабочей мебели согласно одному из пунктов 1-21. Он включает в себя следующие этапы.

На первом этапе S1 осуществляется предоставление основного тела и образование основного тела для заданного расположения модулей.

На следующем этапе S2 осуществляется предоставление предоставляющего воду модуля.

На следующем этапе S3 осуществляется предоставление по меньшей мере одного подготавливающего воду модуля.

На следующем этапе S4 осуществляется предоставление по меньшей мере одного арматурного модуля с арматурой, который выполнен с возможностью соединения с предоставляющим воду модулем и/или подготавливающим воду модулем.

На следующем этапе S5 осуществляется предоставление по меньшей мере одного сточного модуля с местом стока для упомянутой по меньшей мере одной арматуры арматурного модуля и со сточной гарнитурой стока для упомянутой по меньшей мере одной арматуры арматурного модуля, и на последнем этапе S6 осуществляется расположение упомянутых модулей на основном теле, причем по меньшей мере подготавливающий воду модуль расположен в рабочей мебели с возможностью замены.

Резюмируя сказанное, по меньшей мере один из упомянутых вариантов осуществления изобретения имеет по меньшей мере одно из следующих преимуществ:

- простое и экономичное изготовление;

- высокая гибкость в отношении различных видов модулей и их позиций внутри основного тела;

- высокое качественное восприятие;

- эффективное с точки зрения монтажного пространства расположение (компоновка) различных модулей.

Хотя настоящее изобретения было описано на основе предпочтительных примеров осуществления, оно не ограничено только ими, а может быть модифицировано разнообразным образом.

Список ссылочных позиций

1 рабочая мебель

2 предоставляющий воду модуль/модуль

3 подготавливающий воду модуль/модуль

4 арматурный модуль/модуль

4а арматура

5 сточный модуль/место стока/моечная раковина/раковина/модуль

5' трубчатая конфигурация

5а сточная труба/сточная гарнитура/труба

5b компактный (экономящий пространство) сифон

6,7,8 модуль

9 модуль для отходов/модуль для хранения

10 основное тело

11а верхняя перестановка высоты/устройство перестановки высоты

11b нижняя перестановка высоты

12а верхняя сторона

12b нижняя сторона

13 зажимное устройство

14а вертикальное продолговатое отверстие

14b горизонтальное продолговатое отверстие/шлиц/удерживающее устройство

14 с отверстие продолговатого отверстия/удерживающего устройства

15 скользящий элемент

16 фиксирующий рычаг/зажимной рычаг

17 захват/захватное устройство

18 водонепроницаемая область

19а,19b подключения

20 фронтальная сторона/фронтальная область

21 задняя сторона

30 вычислительное устройство/компьютер

31 монитор

32 устройство ввода

32а клавиатура

32b мышь

33 вычислительный блок

В1, В2 область

S1-S6 этапы способа

НЕ1-НЕ3 горизонтальная модульная установочная плоскость/плоскость вдвигания модуля/модульная плоскость/модульный ряд

VE1, VE2 вертикальная модульная установочная плоскость/плоскость вдвигания модуля

Изобретение касается рабочей мебели для сантехнических применений, кухонь или тому подобного для заданного расположения по меньшей мере следующих модулей на основном теле: предоставляющий воду модуль, по меньшей мере один арматурный модуль с арматурой, который выполнен с возможностью соединения с упомянутым предоставляющим воду модулем и/или с по меньшей мере одним подготавливающим воду модулем, и по меньшей мере один сточный модуль с местом стока для упомянутой по меньшей мере одной арматуры арматурного модуля и со сточной гарнитурой и по меньшей мере упомянутый подготавливающий воду модуль расположен в рабочей мебели с возможностью замены. Технический результат заключается в упрощении монтажа и обеспечении высокой гибкости, как в отношении вида вводимых компонентов, так и в отношении их сборки (компоновки) и также в отношении возможных будущих расширений. 3 н. и 19 з.п. ф-лы, 5 ил.

1. Рабочая мебель (1) для сантехнических применений или кухонь, включающая в себя основное тело для заданного расположения по меньшей мере следующих модулей:

предоставляющий воду модуль (2),

по меньшей мере один подготавливающий воду модуль (3),

по меньшей мере один арматурный модуль (4) с арматурой (4а), который выполнен с возможностью соединения с упомянутым предоставляющим воду модулем (2) и/или с упомянутым по меньшей мере одним подготавливающим воду модулем (3), и по меньшей мере один сточный модуль (5) с местом стока для упомянутой по меньшей мере одной арматуры (4а) арматурного модуля (4) и со сточной гарнитурой (5а, 5b),

причем по меньшей мере упомянутый подготавливающий воду модуль (3) расположен в рабочей мебели (1) с возможностью замены,

причем рабочая мебель (1) имеет фронтальную область (20) для доступа для пользователя и заднюю область (21), причем по меньшей мере упомянутые модули: предоставляющий воду модуль (2), сточный модуль (5) и подготавливающий воду модуль (3) выполнены с возможностью ввода, в частности вдвигания, исходя от фронтальной области (20) в основное тело (10).

2. Рабочая мебель по п. 1, отличающаяся тем, что основное тело (10) выполнено с возможностью перестановки по меньшей мере по своей высоте (11а, 11b).

3. Рабочая мебель по п. 2, отличающаяся тем, что основное тело (10) выполнено с возможностью перестановки по высоте (11а, 11b) соответственно отдельно на противоположных в вертикальном направлении сторонах (12a, 12b).

4. Рабочая мебель по одному из пп. 1-3, отличающаяся тем, что основное тело (2) и по меньшей мере один, в частности все модули (2, 3, 4, 5), выполнены для фиксации без использования инструмента друг с другом, в частности посредством зажимного устройства (13) и/или посредством разъемного стопорного соединения.

5. Рабочая мебель по одному из пп. 1-4, отличающаяся тем, что основное тело (10) имеет удерживающие устройства (14b, 14 с) для горизонтальной установки, в частности вдвигания, модулей (2, 3, 4, 5) и/или что по меньшей мере один из упомянутых модулей имеет скользящий и/или роликовый элемент (15).

6. Рабочая мебель по п. 5, отличающаяся тем, что между двумя модулями (2, 3, 4, 5) и/или между модулем (2, 3, 4, 5) и соединительным трубопроводом выполнены с возможностью вставки стыковочные устройства.

7. Рабочая мебель согласно одному из пп. 1-6, отличающаяся тем, что основное тело (10) выполнено с возможностью разделения горизонтально на две области (В1, В2) посредством по меньшей мере одного вертикального элемента (16).

8. Рабочая мебель по одному из пп. 1-7, отличающаяся тем, что по меньшей мере один из модулей (2, 3, 4, 5) имеет захватное устройство (17) для извлечения модуля (2, 3, 4, 5) из рабочей мебели (1).

9. Рабочая мебель по одному из пп. 1-8, отличающаяся тем, что имеет модули (6, 8), которые по бокам горизонтально разъемно соединены с основным телом (10) и выполнены большими, чем модули (7), которые являются соседними сбоку относительно других модулей (6, 8).

10. Рабочая мебель по одному из пп. 1-9, отличающаяся тем, что модули (2, 3, 4, 5) выполнены с возможностью разъемной фиксации друг с другом, в частности посредством зажимного устройства и/или разъемного стопорного соединения.

11. Рабочая мебель по одному из пп. 1-10, отличающаяся тем, что в ней расположен по меньшей мере один из следующих модулей:

- по меньшей мере один электронный модуль,

- по меньшей мере один модуль (9) для хранения, в частности в форме контейнера для отходов,

- фильтрующий модуль для предоставления фильтрованной воды,

- карбонизирующий модуль для предоставления карбонизированной воды,

- нагревательный и/или отопительный модуль для предоставления горячей воды,

- модуль холодной воды для предоставления охлажденной воды,

- охлаждающий модуль для охлаждения по меньшей мере части модуля (9) для хранения,

- измельчающий модуль, который соединен со сточным модулем и/или модулем для хранения,

- ионизационный модуль для ионизации воды,

- обогащающий модуль для обогащения воды по меньшей мере одним веществом, в частности минеральным веществом, вкусовым веществом, красящим веществом,

- дополняющий модуль для добавки концентратов, в частности концентратов плодово-ягодного сока,

- осветительный модуль для освещения по меньшей мере одного из упомянутых других модулей.

12. Рабочая мебель по одному из пп. 1-11, отличающаяся тем, что основное тело (10) имеет влагонепроницаемую и/или водонепроницаемую область для приема электронного модуля.

13. Рабочая мебель по п. 12, отличающаяся тем, что влагонепроницаемая и/или водонепроницаемая область (18) расположена в цокольной области основного тела (10).

14. Рабочая мебель по одному из пп. 1-13, отличающаяся тем, что сточный модуль (5) включает в себя чашу для сбора капель и/или раковину.

15. Рабочая мебель по одному из пп. 11-14, отличающаяся тем, что фильтрующий модуль включает в себя по меньшей мере один расположенный с возможностью замены фильтрующий картридж и/или обогащающий модуль включает в себя расположенный с возможностью замены картридж с веществом и/или дополняющий модуль включает в себя по меньшей мере одну расположенную с возможностью замены емкость с концентратом.

16. Рабочая мебель по одному из пп. 1-15, отличающаяся тем, что сточный модуль (5) включает в себя по существу прямоугольную трубчатую конфигурацию (5') по меньшей мере одной трубы (5а), причем она выполнена вертикально в области задней стороны (21) и горизонтально в области места стока сточного модуля (5).

17. Рабочая мебель по одному из пп. 1-16, отличающаяся тем, что место стока в виде мойки выполнено с основным телом (10) в форме тумбы.

18. Рабочая мебель по одному из пп. 1-17, отличающаяся тем, что предоставляющий воду модуль (2) и/или сточный модуль (5) имеет несколько подключений (19a, 19b) в заданном положении.

19. Рабочая мебель по одному из пп. 1-18, отличающаяся тем, что сток места стока расположен в области задней стороны (21) места стока и основного тела (10).

20. Рабочая мебель по одному из пп. 1-19, отличающаяся тем, что основное тело (10) выполнено так, чтобы предоставлять по меньшей мере две, в частности три, горизонтальные модульные установочные плоскости (НЕ1, НЕ2, НЕ3) и по меньшей мере две вертикальные модульные плоскости (VE 1, VE 2).

21. Способ предоставления рабочей мебели по одному из пп. 1-20, включающий этапы:

- предоставление (S1) основного тела (1) и выполнение основного тела для заданного расположения модулей (2, 3, 4, 5),

- предоставление (S2) предоставляющего воду модуля (2),

- предоставление (S3) по меньшей мере одного подготавливающего воду модуля (3),

- предоставление (S4) по меньшей мере одного арматурного модуля (4) с арматурой (4а), который выполнен с возможностью соединения с предоставляющим воду модулем (2) и/или с подготавливающим воду модулем (3),

- предоставление (S5) по меньшей мере одного сточного модуля (5) с местом стока для упомянутой по меньшей мере одной арматуры арматурного модуля и со сточной гарнитурой (5a, 5b) стока для упомянутой по меньшей мере одной арматуры (4а) арматурного модуля (4), и

- расположение (S6) модулей (2, 3, 4, 5) в основном теле (10), причем по меньшей мере упомянутый подготавливающий воду модуль (3) расположен в рабочей мебели с возможностью замены.

22. Устройство (30) для проектирования сборки модулей рабочей мебели (1) по одному из пунктов 1-20, включающее в себя:

- отображающее устройство (31) для визуального отображения по меньшей мере одного модуля (2, 3, 4, 5) и основного тела (10),

- устройство (32) ввода для изменения сборки, и/или для выбора одного или нескольких модулей (2, 3, 4, 5),

- вычислительное устройство (33) для проверки и/или адаптации и/или для предоставления проектов сборки основного тела (10) и по меньшей мере одного модуля.
