Способ дозирования жидких товаров Российский патент 2025 года по МПК B67D1/04 B67D1/12 G07F13/00

Область техники

Изобретение относится к способу дозирования жидких товаров, а также жидкостей повышенной вязкости, в частности, различных моющих средств, масел, гелей из вендингового аппарата для их продажи потребителю.

Уровень техники

Из уровня техники известен торговый автомат для продажи бытовой химии в розлив CLEAN BOX, предназначенный для хранения в заданном пользователем режиме и розничной продажи в розлив текучих товаров различных назначений, в котором для дозирования используется перистальтический насос также называемый шланговым, представляющий собой насос объемного действия, в котором перемещение жидкости происходит за счет ее перистальтического продавливания по проточной части насоса - эластичному шлангу или трубке (см. https://vend-shop.com/torgovyj-avtomat-dlja-prodazhi-avtomat-prodazhi-dlja-prodazhi-bytovoj-himii-clean-box-vendor/).

Недостатками данного изделия и соответственно способа дозирования в данном изделии является использование перистальтического насоса, для которого ограничивающими факторами являются повышенная температура и давление, что отрицательно влияет на точность дозирования.

Раскрытие изобретения

Техническим результатом заявленного изобретения является точность дозирования за счет поддержания стабильного давления в емкости с дозируемой жидкостью в процессе выдавливания (дозирования).

Вышеуказанный технический результат достигается способом дозирования жидких товаров вендинговым аппаратом для их продажи потребителю, заключающимся в подаче газа высокого давления из компрессора или баллона с газом высокого давления, поступающего в промежуточный баллон через редуктор давления, выставлением в промежуточном баллоне при помощи редуктора давления на 1,5-2 атм выше, чем в герметичном сосуде с товаром, далее подачей газа через регулятор потока на электроклапан, который управляется электронным блоком управления, при этом электронный блок управления получает сигнал от датчика давления, который измеряет давление в герметичном сосуде с товаром, выставлении на электронном блоке управления верхнего давления, при котором электроклапан закрывается и нижнего давления при котором электроклапан открывается, при этом разница между верхним и нижним давлениями выставляется 0,02-0,03 атм, после чего газ после электроклапана поступает в герметичный сосуд с товаром, регулировкой при помощи регулятора потока добиваются, чтобы в герметичном сосуде с товаром, после выключения электроклапана давление было выше установленного на электронном блоке управления верхнего давления не более чем на 0,03 атм, при этом дозирование происходит по времени, а доза, проходящая в единицу времени через подвижное разливное устройство регулируется краном, который стоит на выходе дозируемой жидкости из герметичного сосуда с товаром.

Краткое описание чертежей

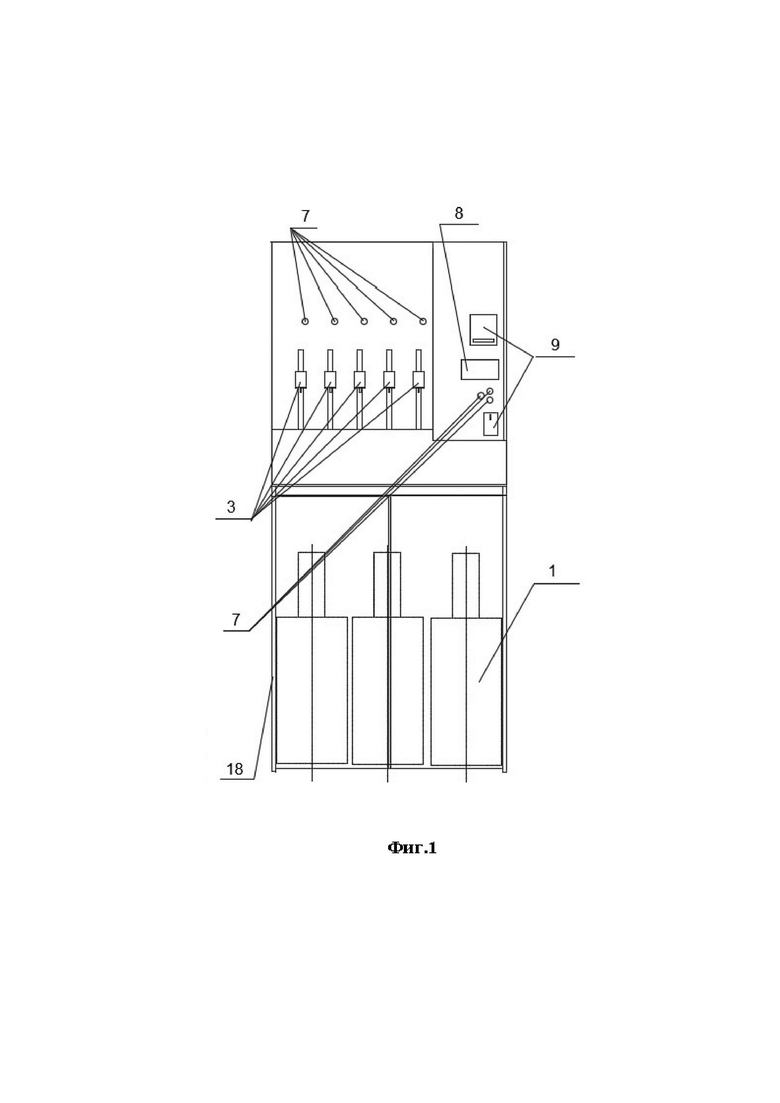

На фиг.1 представлен общий вид вендингового аппарата для продажи потребителю жидких товаров.

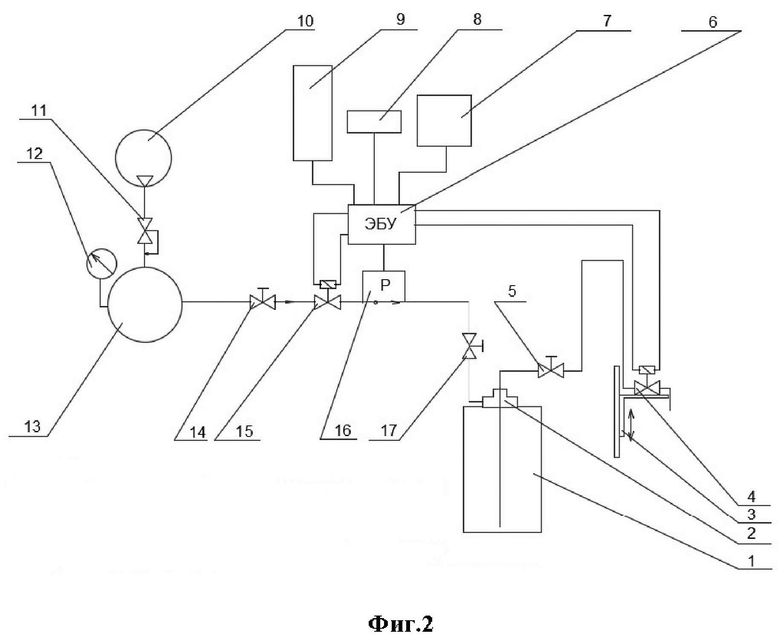

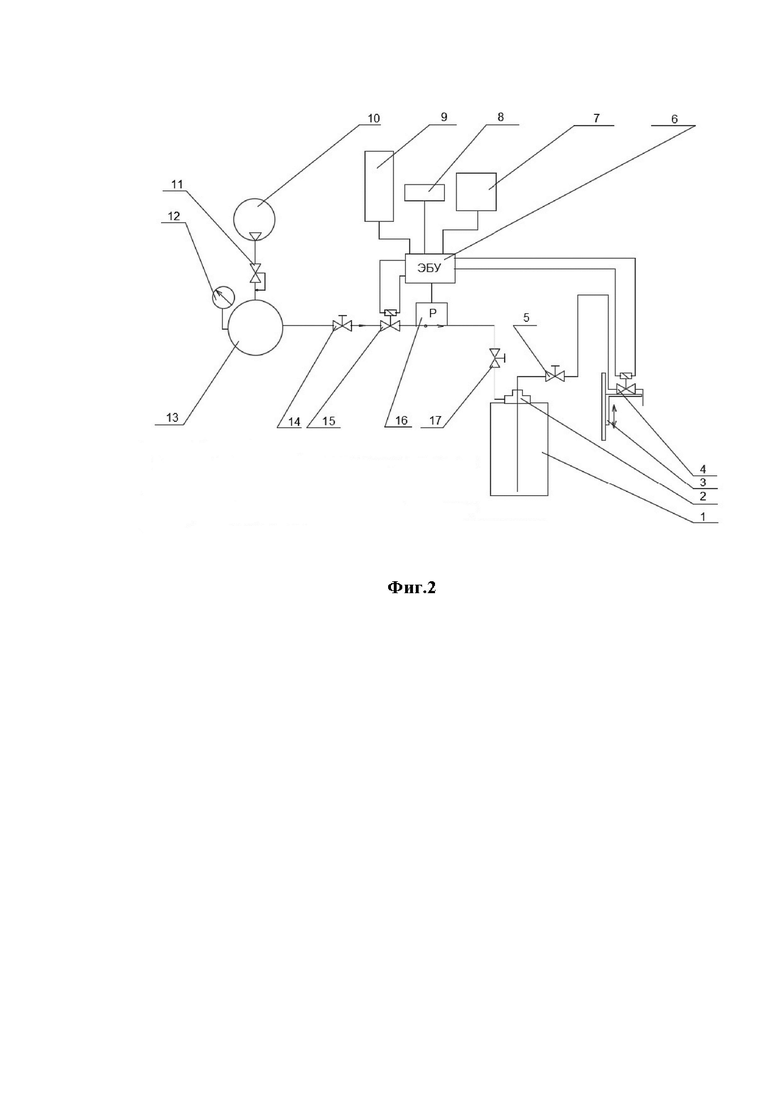

На фиг.2 представлена принципиальная схема способа дозирования жидких товаров из вендингового аппарата для продажи потребителю.

Осуществление изобретения

Вендинговый аппарат для продажи потребителю жидких товаров содержит герметичные сосуды с товаром 1, устройство подачи газа в сосуд с товаром и вывода товара 2, подвижное наливное устройство 3, электроклапан 4, 15, регулировочный кран 5, электронный блок управления 6, кнопки управления 7, дисплей 8, платежную систему 9, компрессор или баллон с газом высокого давления 10, регулятор давления 11, манометр 12, промежуточный баллон 13, регулятор потока 14, датчик давления 16, кран 17, корпус 18.

Принцип работы вендингового аппарата следующий.

Покупатель выбирает товар путем нажатия кнопки управления (7) над соответствующим товару подвижным разливным устройством (3). Информация о товаре (объем, цена и т. д.) выводится на дисплей (8).

Ставит под разливное устройство тару. Оплачивает товар через платежную систему (9) и нажимает кнопку пуск. При нажатии кнопки пуск осуществляется налив оплаченного объема товара.

Точность дозирования достигается за счет поддержания стабильного давления в герметичных сосудах с товаром (1) в процесс выдавливания (дозирования).

Для поддержания стабильного давления в емкости в процессе дозирования в пределах ±0,05 атм служит устройство регулировки давления.

Устройство регулировки давления состоит из регулятора потока (14), электроклапана (15), датчика давления(16) и электронного блока управления (6).

Способ дозирования жидких товаров осуществляют следующим образом.

Газ высокого давления из компрессора или баллона с газом высокого давления (10) поступает в промежуточный баллон (13) через редуктор давления (11). В промежуточном баллоне (13) при помощи редуктора выставляется давление на 1,5-2 атм выше, чем в герметичном сосуде с товаром (1), далее газ через регулятор потока (14) подается на электроклапан (15), который управляется электронным блоком управления (6). Электронный блок управления получает сигнал от датчика давления (16), который измеряет давление в герметичном сосуде с товаром (1).

На электронном блоке управления (6) выставляется верхнее давление, при котором электроклапан (15) закрывается и нижнее давление при котором электроклапан (15) открывается. Разница между верхним и нижним давлениями выставляется 0,02-0,03 атм.

Газ после электроклапана (15) поступает в герметичный сосуд с товаром (1).

Т.к. электроклапан (15) требует некоторого времени на закрытие, за это время давление в герметичном сосуде с товаром (1) поднимается выше установленного на электронном блоке управления (6) верхнего давления.

Регулятором потока (14) добиваются, чтобы давление в герметичном сосуде с товаром (1), после выключения электроклапана (15) было выше установленного на электронном блоке управления (6) верхнего давления не более чем на 0,03 атм.

Например, верхнее давление составляет 2 атм, нижнее давление 1,98 атм,

давление в сосуде с товаром после выключения электроклапана 2,03 атм,

значит в процессе регулирования давление меняется от 1,98 атм до 2,03 атм.

Дозирование происходит по времени. Доза, проходящая в единицу времени через подвижное разливное устройство (3), регулируется краном (5), который стоит на выходе дозируемой жидкости из герметичного сосуда с товаром (1).

Кран (17) служит для перекрытия подачи газа в герметичный сосуд с товаром (1).

Манометр (12) служит для контроля давления в промежуточном баллоне (13), при установке давления при помощи регулятора давления (11), а также в процессе эксплуатации вендингового аппарата.

Изобретение относится к способу дозирования жидких товаров, а также жидкостей повышенной вязкости, в частности различных моющих средств, масел, гелей из вендингового аппарата для их продажи потребителю. Cпособ дозирования жидких товаров вендинговым аппаратом для их продажи потребителю характеризуется подачей газа высокого давления из компрессора или баллона с газом высокого давления, поступающего в промежуточный баллон через редуктор давления, выставлением в промежуточном баллоне при помощи редуктора давления на 1,5-2 атм выше, чем в герметичном сосуде с товаром. Далее осуществляют подачу газа через регулятор потока на электроклапан, который управляется электронным блоком управления, при этом электронный блок управления получает сигнал от датчика давления, который измеряет давление в герметичном сосуде с товаром. Выставляют на электронном блоке управления верхнее давление, при котором электроклапан закрывается и нижнее давление, при котором электроклапан открывается. Разница между верхним и нижним давлениями выставляется 0,02-0,03 атм, далее газ после электроклапана поступает в герметичный сосуд с товаром. При помощи регулятора потока добиваются, чтобы в герметичном сосуде с товаром после выключения электроклапана давление было выше установленного на электронном блоке управления верхнего давления не более чем на 0,03 атм. Дозирование осуществляют по времени. Дозу, проходящую в единицу времени через подвижное разливное устройство, регулируют краном, стоящим на выходе дозируемой жидкости из герметичного сосуда с товаром. Достигается технический результат – повышение точности дозирования за счет поддержания стабильного давления в емкости с дозируемой жидкостью в процессе дозирования. 2 ил.

Cпособ дозирования жидких товаров вендинговым аппаратом для их продажи потребителю, характеризующийся подачей газа высокого давления из компрессора или баллона с газом высокого давления, поступающего в промежуточный баллон через редуктор давления, выставлением в промежуточном баллоне при помощи редуктора давления на 1,5-2 атм выше, чем в герметичном сосуде с товаром, далее подачей газа через регулятор потока на электроклапан, который управляется электронным блоком управления, при этом электронный блок управления получает сигнал от датчика давления, который измеряет давление в герметичном сосуде с товаром, выставлением на электронном блоке управления верхнего давления, при котором электроклапан закрывается, и нижнего давления, при котором электроклапан открывается, при этом разница между верхним и нижним давлениями выставляется 0,02-0,03 атм, далее газ после электроклапана поступает в герметичный сосуд с товаром, при помощи регулятора потока добиваются, чтобы в герметичном сосуде с товаром после выключения электроклапана давление было выше установленного на электронном блоке управления верхнего давления не более чем на 0,03 атм, при этом дозирование осуществляют по времени, а дозу, проходящую в единицу времени через подвижное разливное устройство, регулируют краном, который стоит на выходе дозируемой жидкости из герметичного сосуда с товаром.
