Изобретение относится к области строительства, а именно к области строительства сборных домов, стены которых изготовлены из полубруса, расположенного в два ряда, с теплым углом [E04B1/18, E04B2/02, E04B2/70, E04C3/00].

Из уровня техники известно СТРОИТЕЛЬСТВО МЕТОДОМ НЕСУЩИХ СТЕН СБЕРЕЖЕННЫХ СТЕН [JP2017089118A, ОПУБЛ. 25.05.2017], включающее множество опор и балку, соединяющую опоры и первую бревенчатую стену, образованную путем горизонтальной укладки бревенчатого материала рядом с внешней частью конструкции узла деревянного ствола, при этом каждый из указанных бревенчатых элементов соединяют с указанным множеством колонн посредством соединительного элемента так, чтобы поддерживать каждый из указанных бревенчатых элементов, образующих указанную первую бревенчатую стену, посредством указанного множества стоек.

Недостатком данного аналога является то, что укладывают один ряд горизонтально расположенного бревенчатого материала при возведении стен, что приводит к образованию воздушных холодовых мостиков в местах соединения бревенчатого материала и уменьшению времени сохранения тепла в доме, а также не обеспечивается энергосбережение.

Также известна КОНСТРУКЦИЯ СТЕНЫ БРЕВЕНЧАТОГО ДОМА [JP3293887B2, ОПУБЛ. 17.06.2002], содержащая множество бревенчатых материалов, образующих стену, уложенную в два ряда, и множество бревенчатых материалов, соединяющих указанные бревенчатые материалы, при этом предусмотрено бревно, образующее стену.

Недостатком данного аналога является сборное угловое соединение первой и второй стены из бревен, которое не обеспечивает увеличение времени сохранения тепла и возможность энергосбережения в доме.

Наиболее близким по технической сущности является БРЕВЕННОЙ ДОМ ИЗ СТРОИТЕЛЬНЫХ БРЕВЕН [EP1292738A1, ОПУБЛ. 19.03.2003], в котором закрепленные к фундаменту круглые бревна образуют несущую конструкцию здания или по крайней мере его части и которое содержит горизонтальные круглые бревна в два ряда, образующие стены между вертикальными бревнами и прикрепленные к ним крепежными элементами по типу шип-паз.

Основной технической проблемой прототипа является то, что соединяют горизонтальные бревна стен с вертикальными угловыми бревнами за счет крепежных элементов, которые не обеспечивают плотное прилегание заготовок, а также отсутствие соединения внешнего бревна и внутреннего бревна промежуточной стойкой, при этом не обеспечивается увеличение времени сохранения тепла в доме и возможность энергосбережения.

Задачей изобретения является устранение недостатков прототипа.

Технический результат изобретения заключается в увеличении времени сохранения тепла в сборном брусовом доме, а также в возможности энергосбережения.

Указанный технический результат достигается за счет того, что пособ возведения стен сборного брусового дома, выполненных в виде двух параллельных горизонтально расположенных рядов внешнего полубруса и внутреннего полубруса с вертикальными угловыми стойками по торцам, ограниченными верхней обвязкой и нижней обвязкой, при этом два параллельных горизонтально расположенных ряда внешнего полубруса и внутреннего полубруса по внутренней стороне внешнего и внутреннего полубруса соединены вертикально расположенной промежуточной стойкой, характеризуется тем, что

- первоначально укладывают нижнюю обвязку из клееной доски, при это нижнюю обвязку первой стены соединяют с нижней обвязкой соседней стены с помощью запила в лапу на торцах нижней обвязки;

- устанавливают угловые стойки из цельного ствола дерева на углах сборного брусового дома, соединяя их с помощью соединения шип-паз с нижней обвязкой первой стены и соседней стены;

- производят установку стартового внешнего полубруса и внутреннего полубруса в два параллельных горизонтально расположенных ряда, при этом соединяют внешний полубрус с угловой стойкой при помощи соединения по типу трапециевидного шип-паз, а также с нижней обвязкой при помощи шпонки, в то же время сначала укладывают внутренний полубрус соседней стены, а затем внутренний полубрус первой стены укладывают сверху, соединяют внутренний полубрус первой стены с угловой стойкой при помощи соединения шип-паз, внутренний полубрус соседней стены соединяют с внутренним полубрусом первой стены при помощи соединения шип-паз и сопоставляют запил в чашу внутреннего полубруса первой стены по форме с внутренним полубрусом соседней стены;

- затем устанавливают между внутренним полубрусом и внешним полубрусом промежуточные стойки из строганой доски, соединяя их по внутренней стороне внутреннего полубруса и внешнего полубруса с помощью трапециевидного соединения шип-паз с равным шагом по длине внешнего полубруса и внутреннего полубруса;

- внутри параллельных горизонтально расположенных рядов из внешнего полубруса и внутреннего полубруса располагают утеплитель, разграниченный промежуточными стойками на отдельные части, а также устанавливают защитные пароизоляционные и ветроизоляционные пленки, при этом каждую часть утеплителя с четырех сторон закрепляют креплениями утеплителя в виде вертикальных реек;

- продолжают укладывать параллельные горизонтально расположенные ряды внешнего полубруса и внутреннего полубруса до достижения необходимой высоты стен сборного брусового дома, при этом каждый последующий параллельный горизонтально расположенный ряд внешнего и внутреннего полубруса соединяют с предыдущим при помощи шпонки, установленной в продольном пазу внешнего полубруса и внутреннего полубруса, а также каждый последующий параллельный горизонтально расположенный ряд внешнего и внутреннего полубруса укладывают на джутовую подложку;

- затем монтируют верхнюю обвязку из клееной доски, при этом верхнюю обвязку первой стены соединяют с верхней обвязкой соседней стены с помощью запила в лапу на торцах верхней обвязки, а верхнюю обвязку первой стены и верхнюю обвязку соседней стены соединяют с вертикальной угловой стойкой при помощи соединения шип-паз, а также верхнюю обвязку первой стены и верхнюю обвязку соседней стены соединяют с крайним верхним внешним полубрусом и крайним верхним внутренним полубрусом при помощи шпонки;

- далее в просверленные заранее вертикальные отверстия во внешнем полубрусе и внутреннем полубрусе, расположенные от верхней обвязки до нижней обвязки посередине между промежуточными стойками из строганой доски, вставляют стяжные штанги с резьбой на концах.

В частности, дополнительно между угловыми стойками из цельного ствола дерева устанавливают промежуточную стойку из цельного ствола дерева на середине длины стен сборного брусового дома.

Краткое описание чертежей.

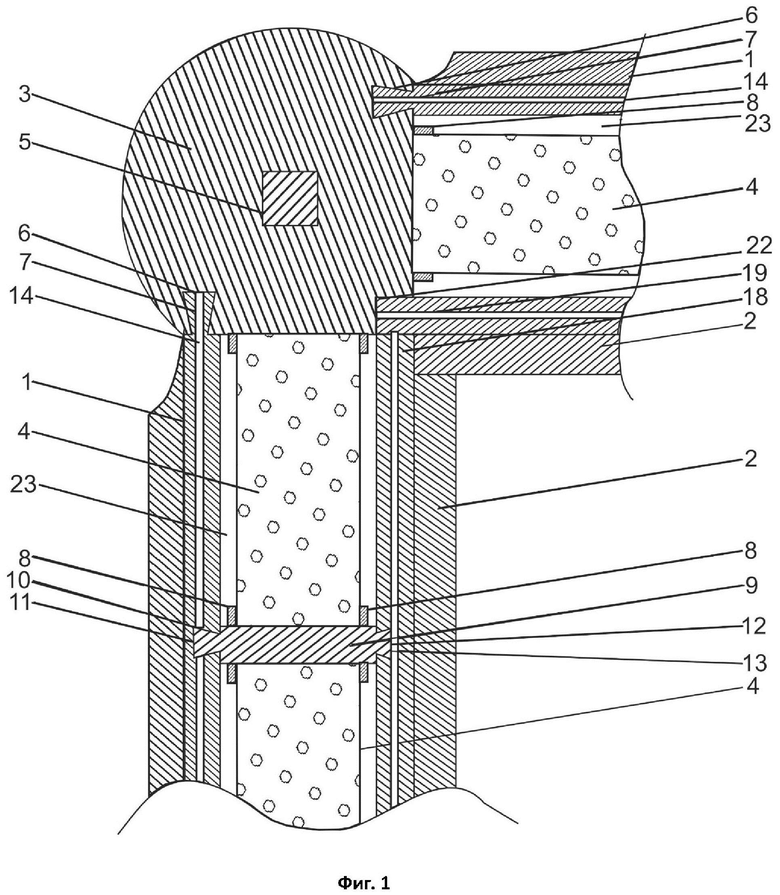

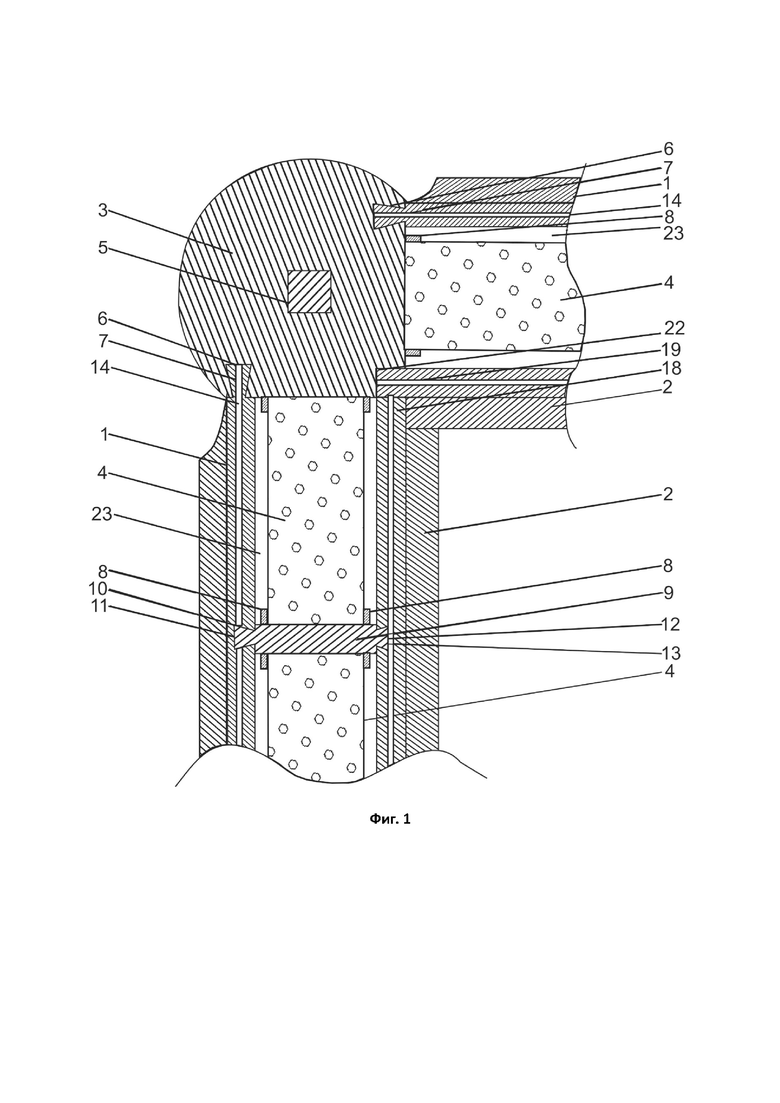

На фиг. 1 представлен поперечный разрез стен сборного брусового дома.

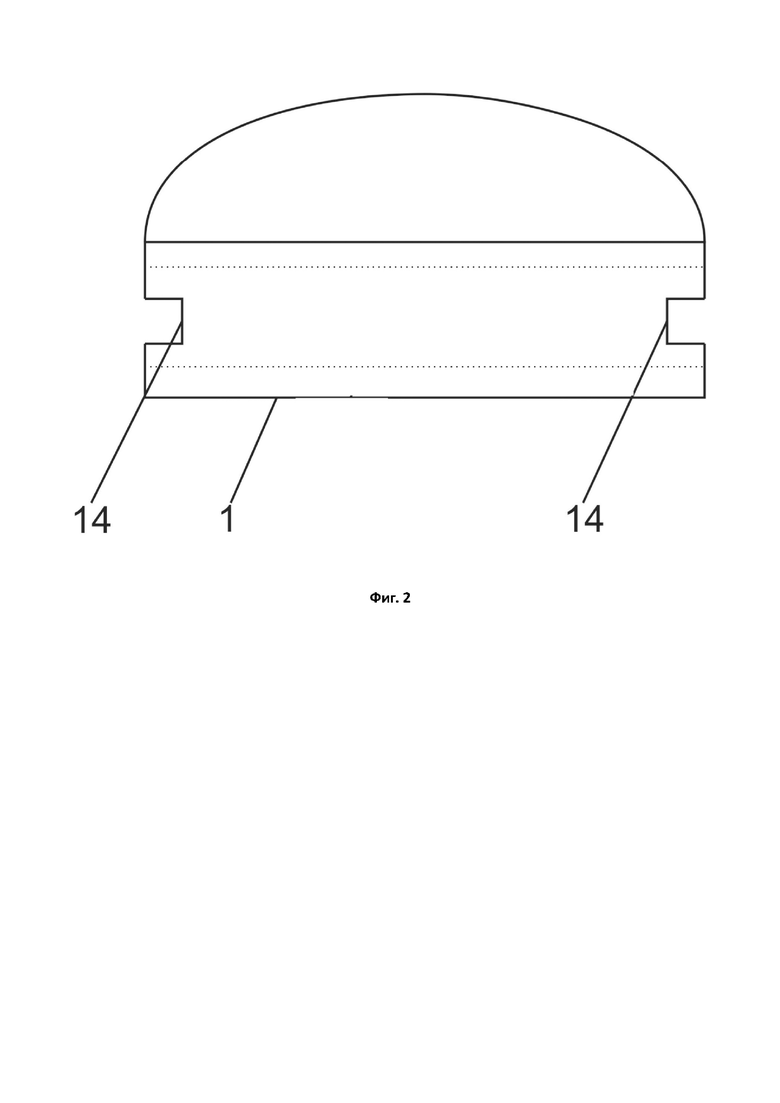

На фиг. 2 представлен вид полубруса с торца.

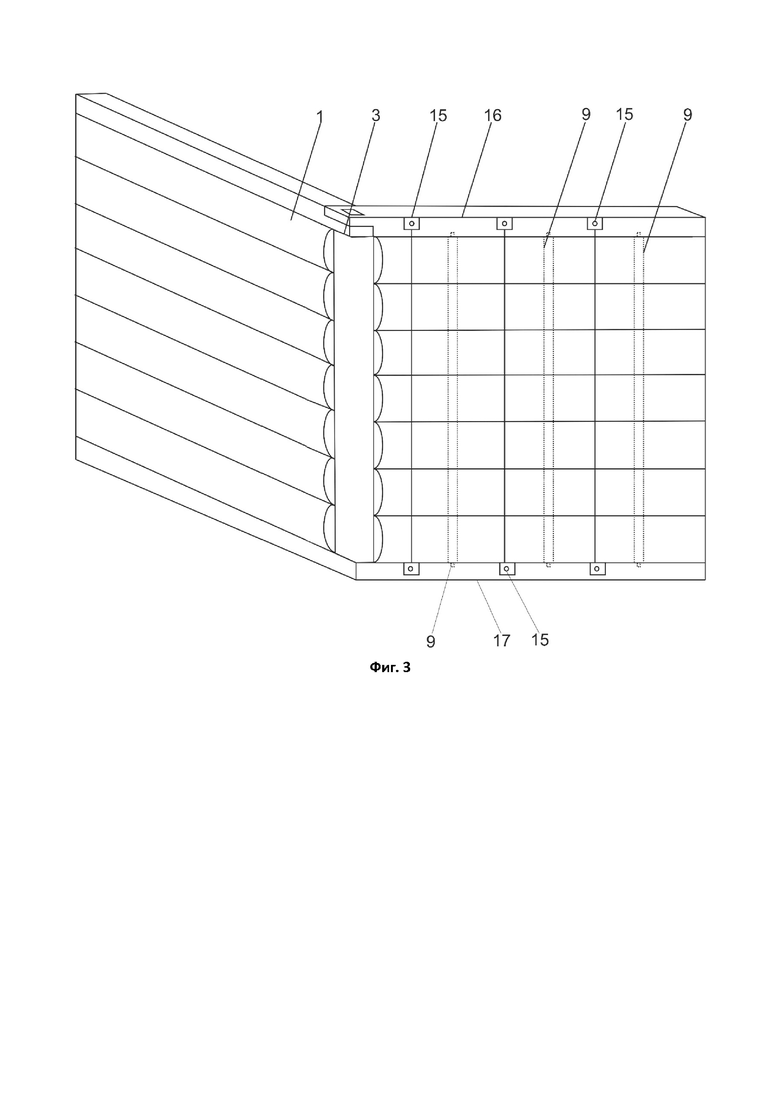

На фиг. 3 представлен общий вид стен сборного брусового дома.

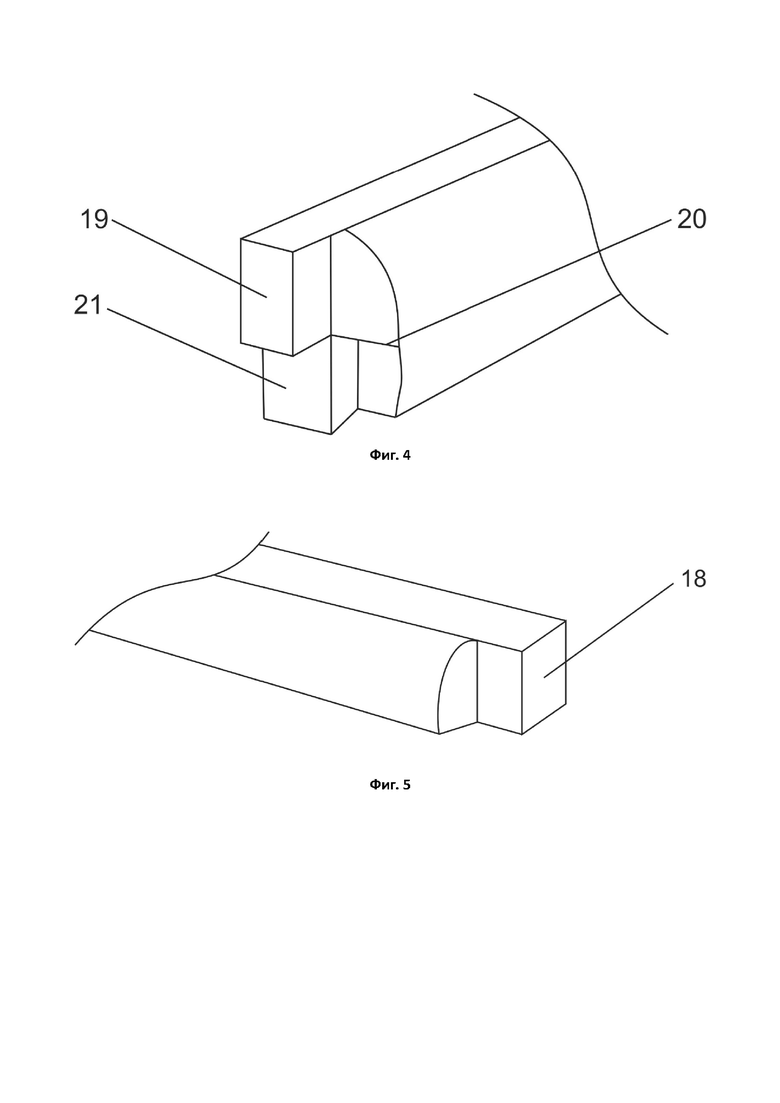

На фиг. 4 представлен вид внутреннего полубруса с торца первой стены.

На фиг. 5 представлен вид внутреннего полубруса с торца соседней стены.

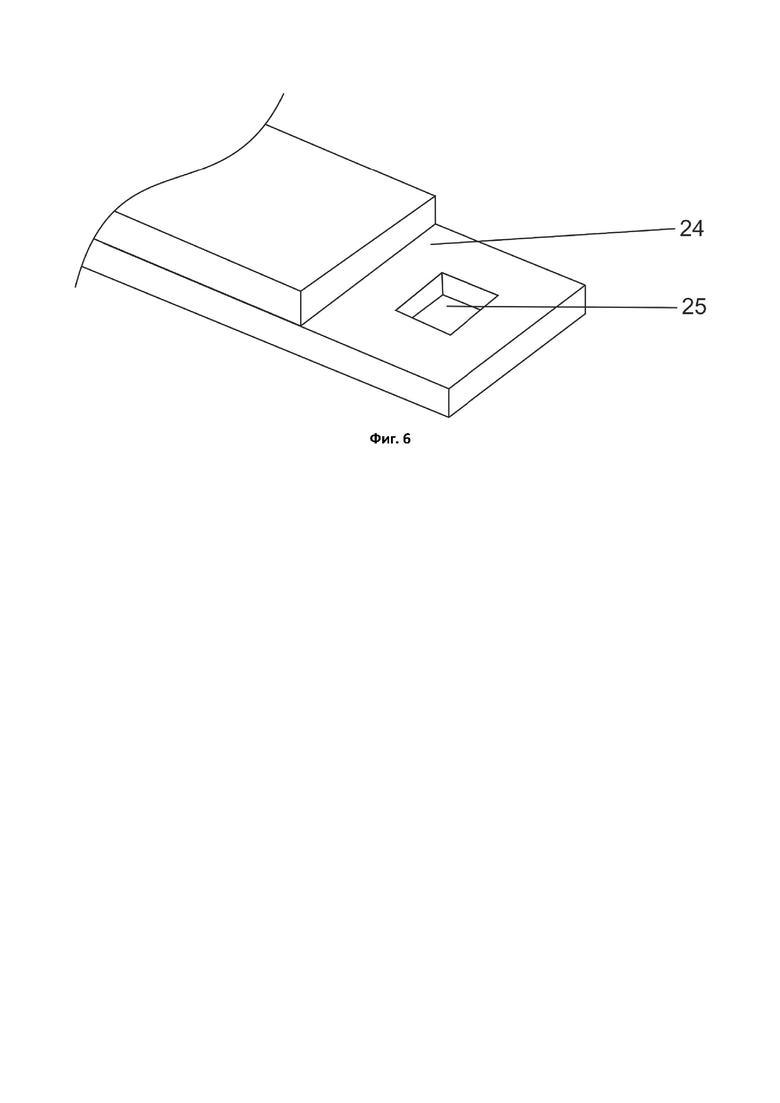

На фиг. 6 представлен вид обвязки с торца.

На фигурах обозначено: 1 – внешний полубрус, 2 – внутренний полубрус, 3 – угловая стойка, 4 – утеплитель, 5 – первый торцевой квадратный шип угловой стойки, 6 – трапециевидный паз угловой стойки, 7 – трапециевидный шип внешнего полубруса, 8 – крепление утеплителя, 9 – промежуточная стойка, 10 – трапециевидный паз внешнего полубруса, 11 – первый трапециевидный шип промежуточной стойки, 12 – трапециевидный паз внутреннего полубруса, 13 – второй трапециевидный шип промежуточной стойки, 14 – продольный паз полубруса, 15 – стяжные штанги, 16 – верхняя обвязка, 17 – нижняя обвязка, 18 – прямоугольный шип внутреннего полубруса первой стены, 19 – прямоугольный шип внутреннего полубруса соседней стены, 20 – запил в чашу внутреннего полубруса первой стены , 21 – прямоугольный паз внутреннего полубруса первой стены, 22 – первый прямоугольный паз угловой стойки, 23 – воздушная камера, 24 – запил в лапу обвязки, 25 – квадратный центральный паз обвязки.

Осуществление изобретения.

Сборный брусовый дом представляет собой гибридную версию между классическим срубом и каркасным домом. Сборный брусовый дом собирают по типу конструктора из заранее подготовленных в цеху основных заготовок: внешнего полубруса 1 и внутреннего полубруса 2, промежуточной стойки 9, выполненной из строганой доски 50Х200, а также угловой стойки 3, выполненной из цельного ствола дерева. Дополнительно заготавливают промежуточные стойки из цельного ствола дерева, если проект дома предусматривает длину стен более 6 м. Производят возведение стен сборного брусового дома на месте стойки. Первоначально укладывают нижнюю обвязку 17 из клееной доски, при это нижнюю обвязку первой стены соединяют с нижней обвязкой соседней стены с помощью запила в лапу 24 на торцах нижней обвязки. Следующим этапом устанавливают угловые стойки 3 из цельного ствола дерева на углах сборного брусового дома, соединяя их с помощью соединения шип-паз с нижней обвязкой 17. При этом второй торцевой квадратный шип вертикальной угловой стойки вставляют в квадратный паз нижней обвязки 25. Дополнительно между угловыми стойками 3 из цельного ствола дерева устанавливают промежуточную стойку из цельного ствола дерева на середине длины стен сборного брусового дома. Производят установку стартового внешнего полубруса 1 и внутреннего полубруса 2 в два параллельных горизонтально расположенных ряда, соединяя внешний полубрус 1 с угловой стойкой 3 соединением по типу трапециевидного шип-паз (7-8, 18-22, 19-21), а также с нижней обвязкой 17 при помощи шпонки. В то же время внутренний полубрус 2 в углах крепления к угловой стойке 3 образует теплый угол за счет того, что соединяют торцевой прямоугольный шип внутреннего полубруса первой стены 18 с первым прямоугольным пазом угловой стойки 22, торцевой прямоугольный шип внутреннего полубруса соседней стены 19 с прямоугольным пазом внутреннего полубруса первой стены 21 и сопоставляют запил в чашу внутреннего полубруса первой стены 20 по форме с внутренним полубрусом 2 соседней стены. При этом сначала укладывают внутренний полубрус 2 соседней стены, а затем внутренний полубрус 2 первой стены сверху. Затем устанавливают между внутренним полубрусом 2 и внешним полубрусом 1 промежуточные стойкии 9, соединяя их с внутренним полубрусом 2 и внешним полубрусом 1 с помощью трапециевидного соединения шип-паз с равным шагом по длине полубруса, при этом первый трапециевидный шип промежуточной стойки 11 вставляют в трапециевидный паз внешнего полубруса 10, а второй трапециевидный шип промежуточной стойки 13 вставляют в трапециевидный паз внутреннего полубруса 12. Внутри параллельных рядов из внешнего и внутреннего полубруса (1, 2) располагают утеплитель 4 из минваты, разграниченный промежуточными стойками 9 на отдельные части, а также устанавливают защитные пароизоляционные и ветроизоляционные пленки, при этом каждую часть утеплителя 4 с четырех сторон закрепляют креплениями утеплителя 8 в виде вертикальных реек. Утеплитель 4 устанавливают по центру полости для образования с двух сторон воздушных камер 23. В продольный паз внешнего и внутреннего полубруса 14 устанавливают шпонку для соединения каждого последующего параллельного горизонтально расположенного ряда внешнего 1 и внутреннего полубруса 2 с предыдущим, собирая сруб в шпунт, а также для придания конструкции стен сборного брусового дома большей жесткости и обеспечения теплого угла. В таком порядке заготовки внешнего и внутреннего полубруса (1, 2) укладывают до верху, за счет плотной подгонки основных заготовок происходит жесткая фиксация полубруса, который дополнительно укладывают на джутовой подложке из натурального материала. Затем монтируют верхнюю обвязку 16 из клееной доски, при этом верхнюю обвязку первой стены соединяют с верхней обвязкой соседней стены с помощью запила в лапу 24 на торцах верхней обвязки, соединяя первый торцевой квадратный шип вертикальной угловой стойки 5 с квадратным пазом верхней обвязки 25, а также с крайним верхним внешним полубрусом 1 и крайним внутренним полубрусом 2 при помощи шпонки. Внутри внешнего полубруса 1 и внутреннего полубруса 2 от верхней обвязки 16 до нижней обвязки 17 в просверленные заранее вертикальные отверстия во внешнем полубрусе 1 и внутреннем полубрусе 2, расположенные ровно посередине между промежуточными стойками 9 из строганой доски, вставляют стяжные штанги 15 с резьбой на концах. Периодически, пару раз в год, стяжные штанги 15 подтягивают по резьбе усиленными гайками на мощных шайбах для ускорения процесса усадки сруба, а также для придания конструкции стен сборного брусового дома большей жесткости. Степень усадки стен определяется путем практически устоявшихся величин, которые зависят от высоты стен сборного брусового дома, влажности заготовок на момент постройки брусового дома, веса надстроек дома типа (например, крыши), толщины стеновоных заготовок. Сруб стен имеет возможность усадки за счет скольжения первых торцевых квадратных шипов угловых стоек 5 из цельного ствола дерева в квадратных пазах верхней обвязки 25 и промежуточных стоек 9. В угловых стойках 3 первый торцевой квадратный шип 5 сделан с запасом по длине с учетом усадки стен, а промежуточные стойки 9 в последний верхний внутренний 2 и внешний 1 полубрус заходят не до конца и садятся на свое место только при полной усадке стен сборного брусового дома. При этом имеется возможность спилить при необходимости часть первого торцевого квадратного шипа угловой стойки 5, если он при полной усадке стен выйдет за пределы квадратного паза верхней обвязки 25, так же как и стяжную штангу 15.

Примеры использования заявленного изобретения.

Способ возведения стен сборного брусового дома используют для строительства жилого загородного дома на 80 кв.м. Используют технологию двойного полубруса, при этом в пространство между внешним полубрусом и внутренним полубрусом укладывают утеплитель, например, минвату, а также защитные пароизоляционные и ветроизоляционные пленки. Готовые основные заготовки строения из полубруса позволяют возвести дом с высокой скоростью, а технология двойных стен обеспечивает сохранение тепла внутри дома продолжительное время.

Также заявленный способ используют для возведения стен бани на 40 кв.м. За счет установки стяжных штанг во внешнем полубрусе и внутреннем полубрусе, формирования теплого угла внутренними полубрусьями первой стены и соседней стены, а также угловой стойки обеспечивается уменьшенная теплопотеря через мостики холода, которые образуются в местах соединения стен и каркаса. Строительство бани из полубруса считается оптимальным вариантом ввиду экологичности материала стен, их низкой теплопроводимости, высокой скорости строительства. В промежутке между внутренним и внешним полубрусом устанавливают утеплитель на основе пенополистирола шириной 100 мм (Пеноплекс). Для строительства бани в качестве заготовок используют верхнюю обвязку и нижнюю обвязку из клееной доски 100Х250, промежуточную стойку, выполненную из строганой доски 50Х200, угловую стойку, выполненную из цельного ствола дерева, а также промежуточную стойку, выполненную из цельного ствола дерева, так как длина двух стен бани превышает 6 м.

Пример использования способа возведения стен сборного бревенчатого дома можно рассмотреть также на использование заявленного способа для строительства загородного коттеджа площадью 200 кв. м. Для начала подготавливали фундамент, который несет все нагрузки дома. Затем производили сборку дома из сборного полубруса. Для стен использовали технологию, при которой устанавливали два параллельных горизонтально расположенных ряда внешнего полубруса и внутреннего полубруса с вертикальными угловыми стойками по торцам, промежуточными стойками по середине длины стен, соединяя с верхней и нижней обвязкой. При этом два параллельных горизонтально расположенных ряда внешнего полубруса и внутреннего полубруса по внутренней стороне внешнего и внутреннего полубруса соединяли вертикально расположенной промежуточной стойкой из строганой доски, проводя параллельно утепление и гидроизоляцию стен. После того, как стены установлены, проводили установку оконных и дверных проемов. Внутри дома укладывали напольное покрытие, проводили работы по электрике, сантехнике и отделке стен. Таким образом, сборный бревенчатый дом, возведенный с применением данного способа, обладает отличной теплоизоляцией и прочностью. В результате получается красивый и уютный дом для комфортного проживания.
