Настоящее изобретение относится к приспособлениям, используемым в качестве держателя портативных (мобильных) устройств, питаемых от аккумуляторов, во время зарядки в непосредственной близости от розетки электрической сети.
Известна полка-держатель для мобильного телефона, при использовании которой вилка зарядного устройства вставлена в круглое отверстие полки и подключена непосредственно к стационарной штепсельной розетке, чем обусловлена фиксация полки [1].
Недостатком этой полки-держателя является низкая портативность, поскольку для перемещения полки-держателя на другую розетку необходимо предварительно отключить и убрать мобильный телефон.
Известна также розетка с четырьмя USB-портами, которая монтируется на стену, подключается к квартирной или офисной проводке и позволяет заряжать телефоны, плееры и прочие устройства напрямую от сети переменного тока [2].
Недостатком этой розетки является низкая портативность, поскольку перемещение этой розетки потребует отсоединения от проводки и последующее присоединение к другой проводке.
Известна также полка для розетки, отличающаяся тем, что выполнена в виде изогнутой конструкции, состоящей из ограничительного борта, рабочей поверхности, ребер жесткости и нижней части с фигурным вырезом, которая имеет грань для опоры полки на рамку розетки, лапки и язычок для фиксации полки на розетке и защиты полки от опрокидывания [3].
Это устройство выбрано в качестве прототипа предложенного решения.
Недостатком прототипа является отсутствие защиты от опрокидывания, поскольку такую полку можно легко «смахнуть» рукой из-за неосторожного действия.
Техническим результатом заявленного изобретения является повышение надежности фиксации полки для крепления к электрической розетке с сохранением ее портативности.
Это достигается тем, что полка для крепления к электрической розетке, выполненная в виде изогнутой рабочей поверхности с лапками для фиксации полки и защиты полки от опрокидывания, отличающаяся тем, что рабочая поверхность выполнена с U-образной канавкой для фиксации размещаемого на полке заряжаемого мобильного устройства, имеющей посередине прямоугольное отверстие для пропуска сквозь него электрического кабеля для зарядки и дополнительной фиксации мобильного устройства, при этом, нижняя сторона рабочей поверхности полки имеет пружинный держатель для ее фиксирования на выступающей из стены части корпуса розетки, а каждая из лапок выполнена телескопической с возможностью регулирования длины при размещении на розетках, имеющих различную толщину выступающей из стены части корпуса.
Введение U-образной канавки позволит дополнительно зафиксировать мобильное устройство на рабочей поверхности и избежать соскальзывания мобильного устройства под действием собственного веса. Кроме того, наличие прямоугольного отверстия посередине U-образной канавки позволит пропустить сквозь него электрический кабель для зарядки и соединить этим кабелем мобильное устройство и розетку, подключив, таким образом, питание на мобильное устройство. Такое соединение позволит дополнительно зафиксировать мобильное устройство на рабочей поверхности, но вместе с этим, для переноса мобильного устройства и полки для крепления к электрической розетке в другое место потребуется всего лишь отключить электрический кабель от мобильного устройства и вынуть его из прямоугольного отверстия. То есть съемный электрический кабель, подключенный указанным образом, будет выступать в роли фиксирующего элемента, обеспечивающего надежную фиксацию полки для крепления к электрической розетке с сохранением ее портативности.

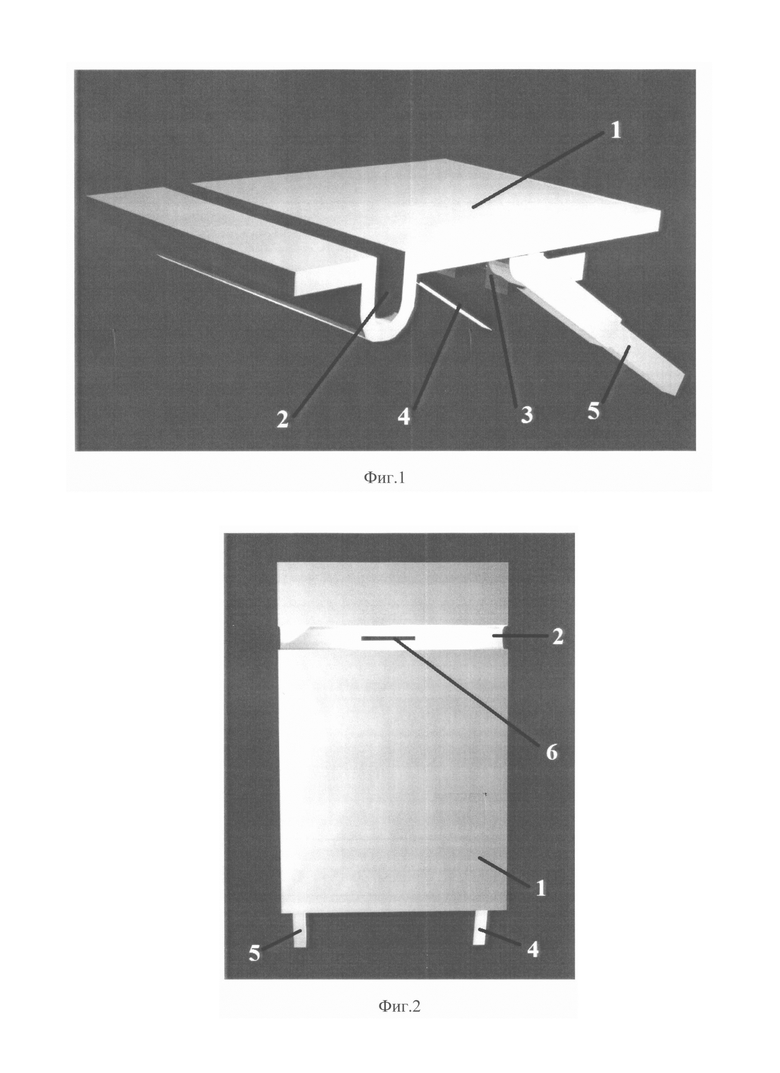

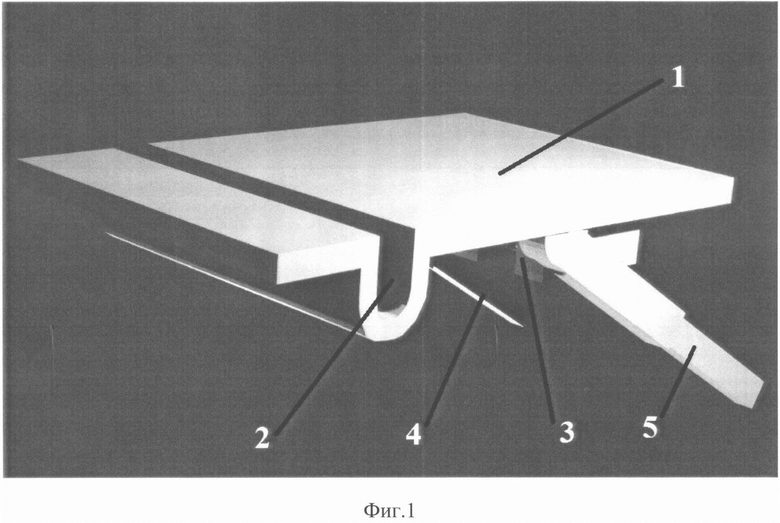

На фиг. 1 представлена полка для крепления к электрической розетке, где:
1 - рабочая поверхность;
2 - U-образная канавка;
3 - пружинный держатель;
4 - лапка 1;
5 - лапка 2.
На фиг. 2 представлена полка для крепления к электрической розетке, где:
1 - рабочая поверхность;
2 - U-образная канавка;
4 - лапка 1;
5 - лапка 2;
6 - прямоугольное отверстие.
Полка для крепления к электрической розетке работает следующим образом: пружинный держатель 3 фиксирует полку для крепления к электрической розетке за выступающую из стены часть корпуса розетки, в зависимости от толщины которой (выступающей из стены части корпуса розетки) лапка 1 4 и лапка 2 5 выдвигаются на нужную длину и обеспечивают упор о стену полки для крепления к электрической розетке. Мобильное устройство размещается на рабочей поверхности 1 в U-образной канавке 2, причем кабель для зарядки мобильного устройства пропускают сквозь прямоугольное отверстие 6.
Для примера рассмотрим полку для крепления к электрической розетке, рабочая поверхность которой изготовлена из пластмассы, пружинный держатель - из пластмассы и металла, а лапки - из металла. Данное устройство было протестировано на розетках [4-6], имеющих разную толщину, что показало универсальную надежную фиксацию на каждой из указанных розеток. Время переноса универсального устройства полки для розетки с одной розетки на другую составило 1-2 минуты, что подтверждает наличие высокой портативности и надежной фиксации.
