Устройство оправы для очков Российский патент 2025 года по МПК G02C5/02 G02C11/08

Изобретение относится к медицинской технике и может найти применение в повседневной жизни человека.

Известна очковая оправа, содержащая линзы, носовой упор, заушники и шарнирные соединения с фиксаторами, отличающаяся тем, что фиксаторы шарниров выполнены в виде круглой спирали, имеющей 1,75 оборота, при этом спираль выполнена из проволоки, диаметр которой равен сквозному отверстию шарнирных соединений [1].

Недостатком этого решения является отсутствие возможности очистки линз от загрязнений.

Известна также оправа для очков, содержащая рамку, переворачиваемый заушник и второй заушник, каждый из которых соединен с рамкой посредством соответствующего шарнира с возможностью вращательного перемещения переворачиваемого заушника и второго заушника из рабочего положения, в котором заушники размещены по существу перпендикулярно рамке при ношении очков, в нерабочее положение, в котором заушники размещены по существу параллельно рамке очков при неиспользовании очков, причем переворачиваемый заушник и второй заушник, каждый, имеет концевой изогнутый вниз участок, при этом рамка содержит два ободка для удержания линз и, возможно, мост, соединяющий ободки, причем дополнительно имеется поворотное средство для поворотного перемещения переворачиваемого заушника и соответствующего шарнира вокруг переворотной оси, которая по существу параллельна рамке, отличающаяся тем, что переворачиваемый заушник и второй заушник шарнирно присоединены на верхнем крае ободков и тем, что переворотная ось имеет заданный наклон по отношению к прямой линии, проходящей через два центра ободков, имеющий значение в диапазоне от 2,5° до 25°, при этом значение наклона переворотной оси выбрано внутри диапазона значений так, что переворачиваемый заушник при его перевороте на 180°, а затем при его сложении в нерабочее положение вокруг его шарнира полностью перекрывает своим концевым участком ободок оправы [2].

Недостатком этого решения является отсутствие возможности очистки линз от загрязнений.

Известна также металлическая оправа для очков, отличающаяся тем, что содержит дужки очков, и/или перемычку, и/или одну или более соединительных стоек, выполненные из монокристаллического металлического сплава с эффектом запоминания формы, то есть из сплава, образованного одним кристаллитом или множеством кристаллитов, разделенных границами с небольшой разориентацией, и выбранного из сплавов на основе Cu или Fe [3].

Данное решение выбрано в качестве прототипа.

Недостатком этого решения является отсутствие возможности очистки линз от загрязнений.

Техническим результатом, на достижение которого направлено заявленное решение, является расширение функциональных возможностей устройства оправы для очков за счет добавления возможности удаления загрязнений с поверхности оптических стекол с помощью щеток стеклоочистителя, совершающих возвратно-поступательные движения за счет мускульной силы человека без контакта рук человека непосредственно со щетками стеклоочистителя.

Это достигается тем, что устройство оправы для очков, содержащее две оправы оптических стекол, предназначенные для размещения оптических стекол и соединенные друг с другом перемычкой, и дужки очков, сочленяемые с оправами оптических стекол посредством шарнира, содержит две щетки стеклоочистителя, соединенные посредством шарнира с оправами оптических стекол, приводимые в движение с помощью плунжера пустотелого, размещенного внутри втулки с буртиком типа В, выталкиваемого из втулки с буртиком типа В за счет гидростатического давления, создаваемого штоком шприца инъекционного однократного применения, наполовину заполненного водой, с помощью мускульной силы человека, образующегося в силиконовой трубке, полностью заполненной водой, соединенной одним концом с втулкой с буртиком типа В, а другим кондом - с наконечником шприца инъекционного однократного применения, наполовину заполненного водой, содержащим пружину, и возвращаемые в исходное положение с помощью другой пружины, размещенной в корпусе, закрепленном на перемычке, и заталкивающей плунжер пустотелый в обратную сторону внутрь втулки с буртиком типа В.

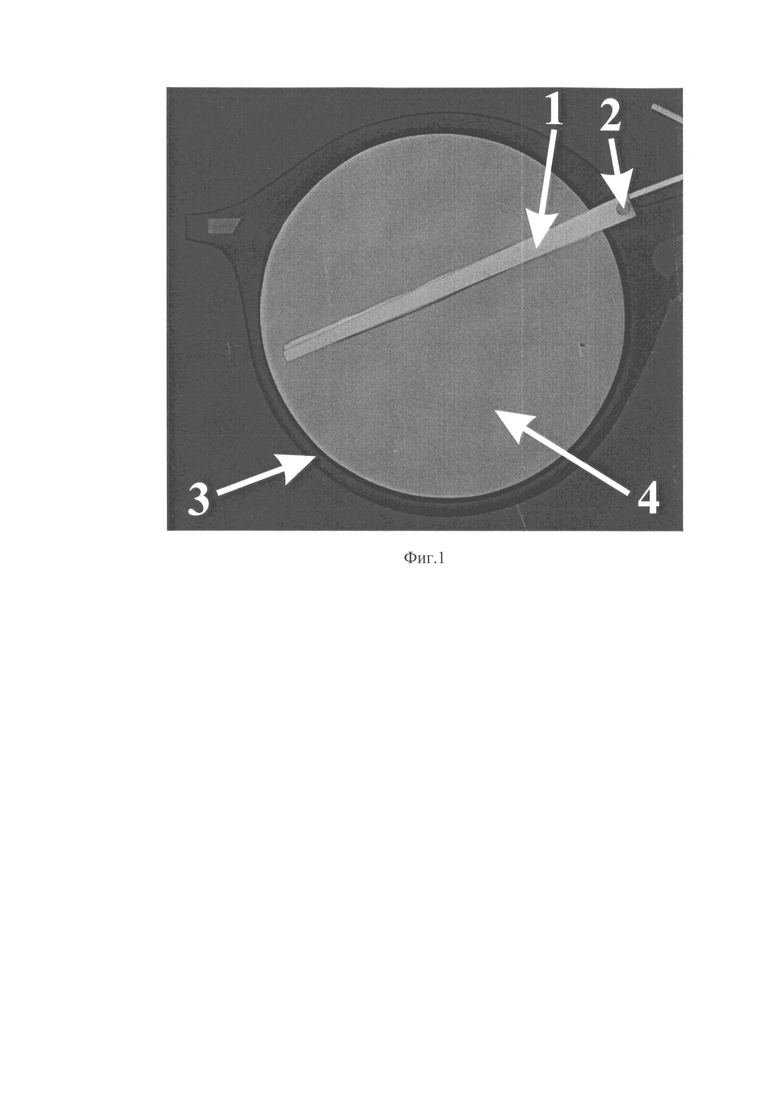

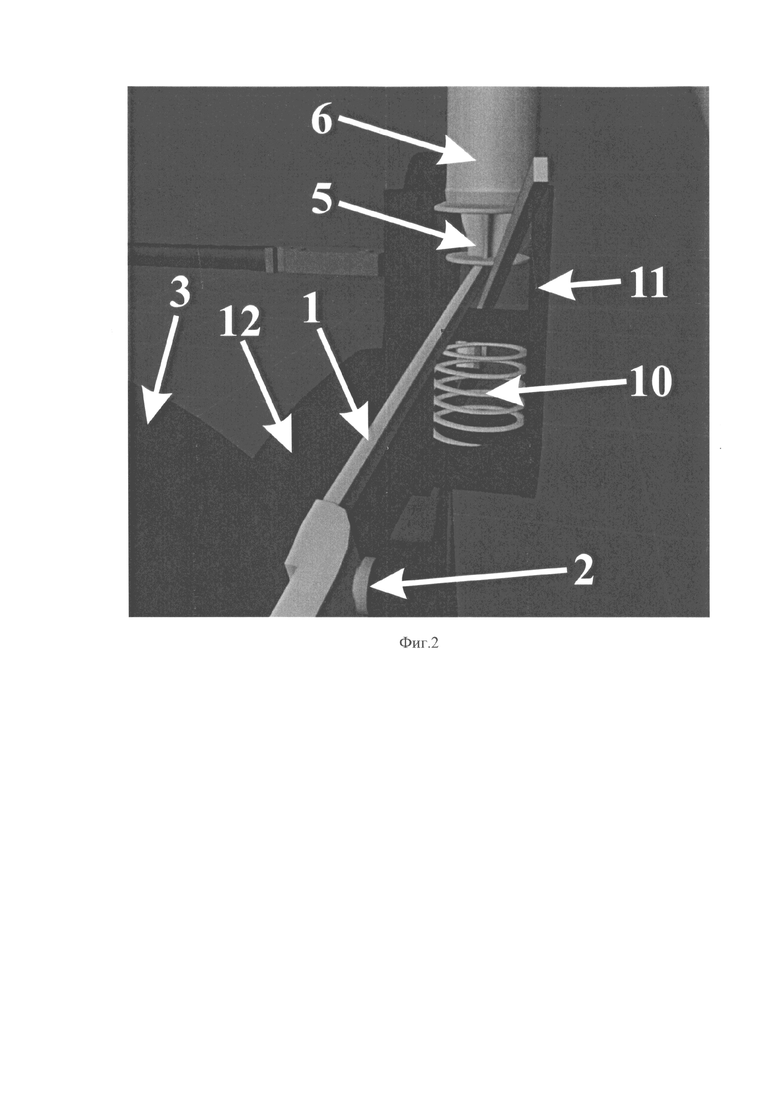

Устройство щеток стеклоочистителя описано в [4]. Каждая из таких щеток стеклоочиотителя 1 закрепляется посредством шарнира 2 на соответствующей оправе оптических стекол 3 как показано на Фиг. 1, что обеспечивает возможность совершения продольного движения щеткой стеклоочистителя 1 вдоль поверхности оптического стекла 4 с непосредственным контактом щетки стеклоочистителя 1 и поверхности оптического стекла 4, что обеспечивает возможность удаления загрязнений с поверхности оптического стекла 4. Но для удаления загрязнений поверхности оптического стекла 4 с помощью мускульной силы человека без контакта рук человека непосредственно со щетками стеклоочистителя (поскольку руки человека являются дополнительным источником загрязнения оптических стекол, что сделает невозможным удаление загрязнений с поверхности оптического стекол и, соответственно, достижение заявленного технического результата) необходимо промежуточное устройство, выполняющее роль «посредника» между руками человека, являющимися источником мускульной силы, которую необходимо передать на щетки стеклоочистителя без непосредственного контакта рук человека со щетками стеклоочистителя. Таким «посредником» является плунжер пустотелый (исполнение 1) 5 [5], размещенный внутри втулки с буртиком типа В 6 [6] (как показано на Фиг. 2), выталкиваемый из втулки с буртиком типа В за счет гидростатического давления, создаваемого штоком 13 шприца инъекционного однократного применения 8, наполовину наполненного водой (как показано на Фиг. 3) в силиконовой трубке 7, полностью наполненной водой, с помощью мускульной силы человека посредством вдавливания штока 13 шприца инъекционного однократного применения 8 внутрь цилиндра 16 шприца инъекционного однократного применения 8, соединенной одним концом с втулкой с буртиком типа В 6, и двигающего таким образом щетки стеклоочистителя 1 в одном направлении, а другим концом - с наконечником 15 шприца инъекционного однократного применения 8, наполовину наполненного водой [7], дополнительно содержащим внутри цилиндра 16 шприца инъекционного однократного применения 8 пружину 9 между штоком 13 и наконечником 15 шприца инъекционного однократного применения 8, наполовину нацолненного водой (как показано на Фиг. 4). В исходное положение щетки стеклоочистителя возвращаются с помощью пружины 10, размещенной в корпусе 11, закрепленном на перемычке 12, распрямляемой после прекращения воздействия мускульной силы человека на шток 13 шприца инъекционного однократного применения 8 за счет заталкивания плунжера пустотелого (исполнение 1) 5 в обратную сторону внутрь втулки с буртиком типа В 6 (как показано на Фиг. 2).

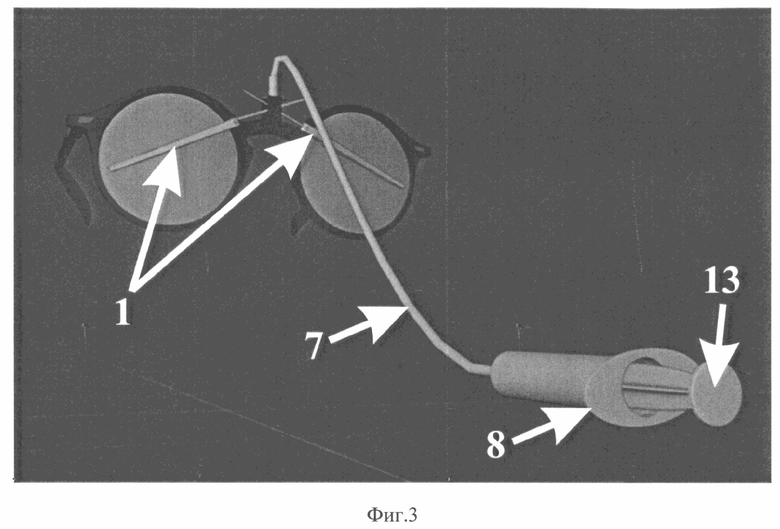

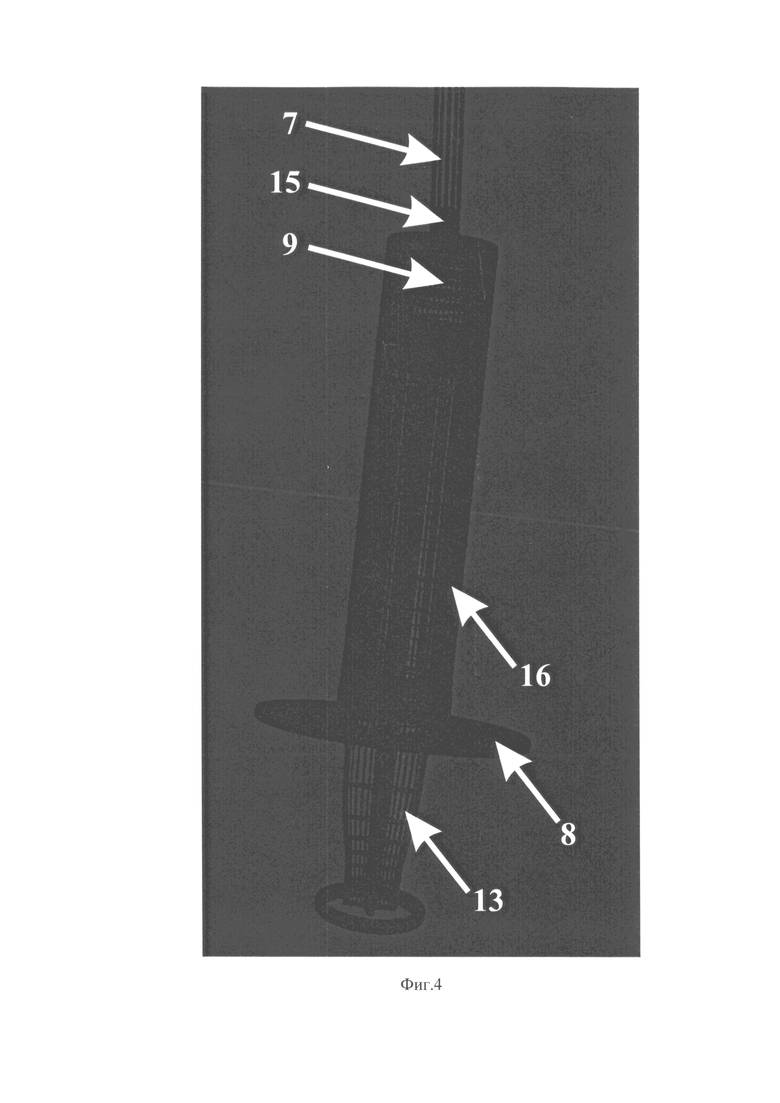

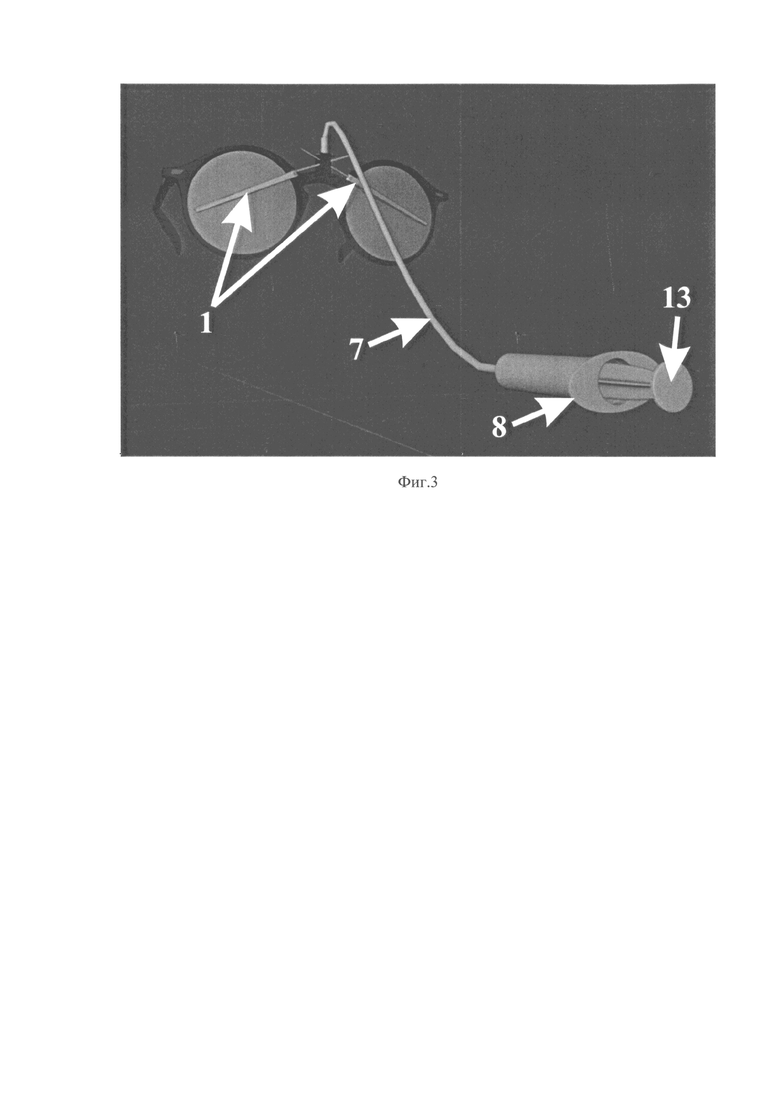

В качестве примера осуществления был изготовлен макет устройства оправы для очков, состоящий из оправы [8], щеток стеклоочистителя [4], плунжера пустотелого (исполнение 1) [5], втулки с буртиком типа В [6], двух стальных пружин, корпуса из пластмассы, силиконовой трубки и шприца инъекционного однократного применения [9]. В оправе были просверлены отверстия для фиксации с помощью шарнира щеток стеклоочистителя, корпус из пластика, изготовленный на 3D-принтере был зафиксирован на перемычке оправы с помощью клея. В результате была собрана оправа, включающая в себя щетки стеклоочистителей и корпус из пластика, в котором были закреплены концы щеток стеклоочистителя, пружина и плунжер пустотелый (исполнение 1) с втулкой с буртиком типа В. С противоположного конца втулки с буртиком типа В вставлена силиконовая трубка, наполненная водой, противоположный конец которой вставлен в наконечник шприца инъекционного однократного применения. Предварительно из цилиндра шприца инъекционного одноразового применения был вынут шток, в цилиндр была вставлена пружина, цилиндр шприца был наполовину заполнен водой и после этого шток был вставлен обратно. Тестирование работоспособности макета устройства оправы для очков был проведено с загрязненными пылью оптическими стеклами. В результате трех циклов сдавливания-отпускания штока шприца рукой человека оптические стекла были полностью очищены от пыли.
