Устройство для изготовления рыбьей тропы и его применение Девяткина В.Д. Российский патент 2025 года по МПК A01K97/02

Изобретение относится к рыболовству, а именно к конструкции устройств, позволяющих повысить интенсивность лова рыбы, и предназначено для лиц с ограниченными физическими возможностями при любительском рыболовстве на стационарных точках лова.

Известно устройство, описанное в патенте RU № 118511 U I «Вентерь», состоящий из двух входных кателя, соединенных в точке касания внешних сторон и обеспечивающих устойчивость ловушки на грунте, сотворенные входные усынки, образующие общий усынок, при этом ловушки, установленные на концах крыла, поддерживают его форму.

Недостатком его является то, что при постановке устройство может попасть на рыбью тропу, тогда улов будет, а если не попадет, тогда улов уменьшится или совсем не будет.

Известно «Устройство для очистки дна водоемов», описанное в патенте RU № 193510 U 1, содержащее камеру разрежения, погружной насос, на крыльчатке которого смонтирован измельчитель.

Недостатком его является то, что им затруднительно работать в прибрежной растительности.

Известно «Устройство для очистки дна водоемов», описанное в патенте RU № 193510 U 1, которое содержит дренажный погружной насос, измельчитель, состоящий из режущих дисков, посаженных на вал. Режущие диски установлены в закрытом с трех сторон корпусе, открытая сторона которого расположена с противоположной стороны от дренажного насоса

Недостатком его является то, что оно сложно по устройству.

Устройств, позволяющих на дне водоема создавать рыбьи тропы, идущие к месту лова, не найдено.

Задачей изобретения является создание устройства, позволяющего создавать рыбьи тропы путем подрезки растительности, рыхления дна и внесения рыбьего корма.

Техническим результатом изобретения является новое свойство, а именно: после образования рыбьей тропы путем подрезки подводной растительности косой производится дозированное внесение корма из вращающейся внутренней емкости на поверхность дна, очищенного от травы, и последующего рыхления дна с перемешиванием корма и ила, причем несколько троп соединяются в одном месте, образуя место лова.

Достижение заявленного технического результата и, как следствие, решение поставленной задачи достигается тем, что устройство для образования троп и места лова содержит трос, на котором установлена подводная коса, состоящая из режущих пластин шарнирно скрепленных между собой и удерживаемых в раскрытом состоянии при помощи пружины.

Перед косой установлен сигнализатор движения косы. За косой к тросу прикреплена защитная емкость, в которой через рыболовный подшипник к тросу привязана вращающаяся емкость для хранения корма и его дозированного высыпания. На вращающейся емкости закреплены изогнутые прутья, которые, двигаясь по дну изогнутыми концами, создают усилия вращения для внутренней вращающейся емкости, кроме того, они рыхлят дно и перемешивают корм с илом (грунтом) а также создают канавки.

Способ заключается в образовании нескольких рыбьих троп и соединении их в одном месте с образованием места лова.

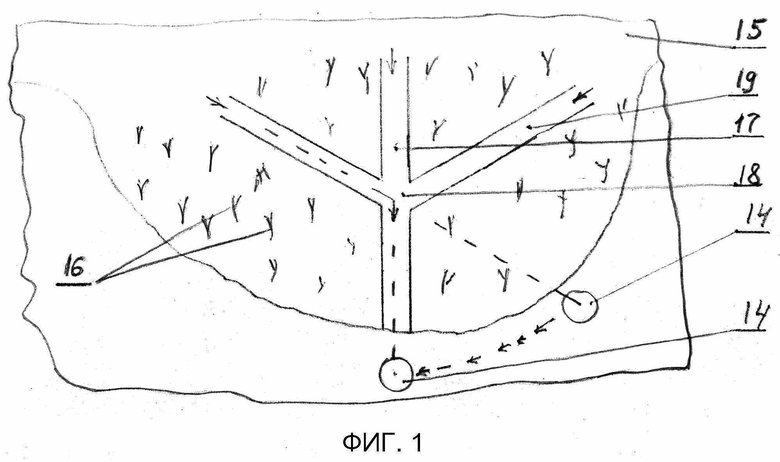

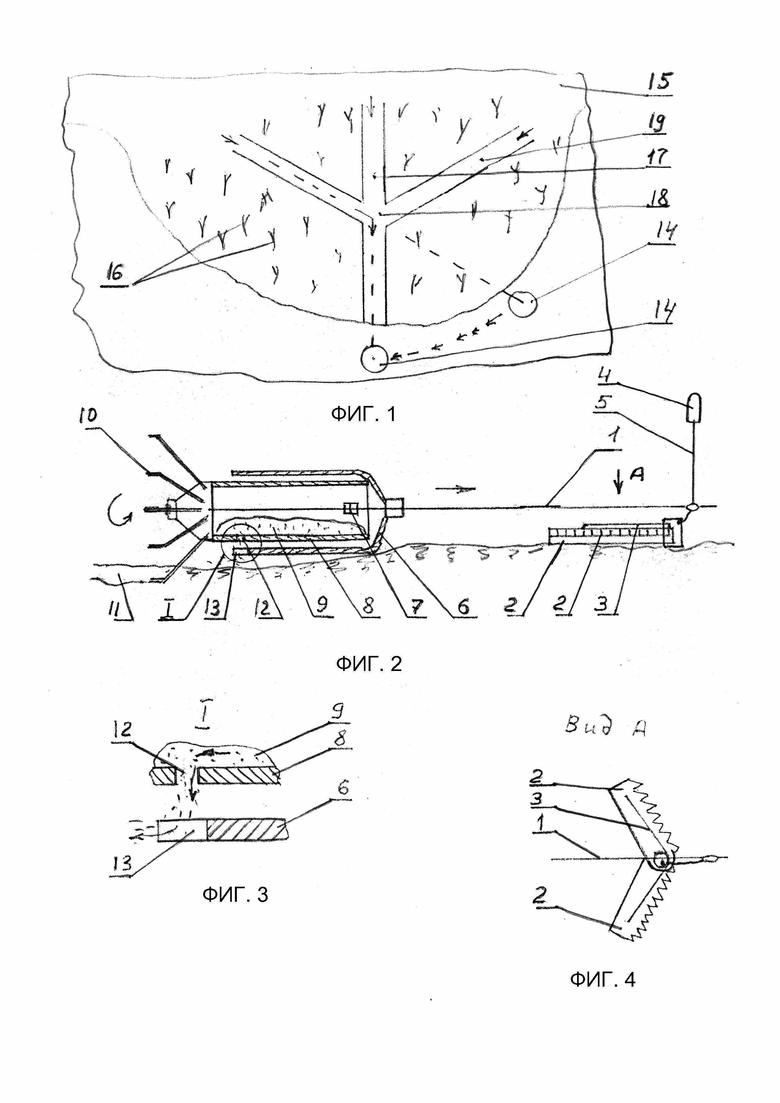

На фиг. 1 изображена схема образования рыбьей тропы; на фиг. 2 изображена схема устройства; на фиг. 3 - схема подачи рыбьего корма; на фиг. 4 - схема косы, подрезающей подводную растительность.

Устройство для изготовления рыбьих троп состоит из троса 1 (фиг. 2), на котором установлена подводная коса, состоящая из режущих пластин 2, шарнирно скрепленных между собой и удерживаемых в раскрытом состоянии при помощи пружины 3 (фиг. 4). Перед косой к тросу 1 прикреплен сигнализатор движения косы, выполненный в виде поплавка 4 привязанного леской 5 к тросу 1. За косой к тросу 1 прикреплена защитная емкость 6, в которой через рыболовный подшипник 7 к тросу 1 привязана вращающаяся емкость 8 для хранения корма 9 и его дозированного высыпания. На вращающейся емкости 8 закреплены изогнутые прутья 10, рыхлящие дно и перемешивающие корм 9 с илом, создающие канавки 11. Прутья 10 изогнуты по отношению к направлению движения под углом (например, 30 градусов), а концы сплющены в виде лопаточки, позволяющей заглубляться в дно и приводить во вращение емкость 8. Дозированное высыпание корма 9 происходит при совмещении отверстия 12, вращающейся емкости 8, с пазом 13 неподвижной защитной емкости 6 (фиг. 3). Отверстий 12 и пазов 13 может быть несколько.

Работает устройство следующим образом.

Рыбак 14 предварительно насыпает корм 9, для этого сдвигает по тросу 1 наружную защитную емкость 6 вперед, во вращающуюся емкость 8 засыпает корм 9, а затем возвращает защитную емкость 6 обратно. Выбрав заводь 15 (не большой залив на берегу водоема, заросший водной растительностью 16, место естественного кормления рыб) забрасывает устройство по центру и, подтягивая, проводит прямую тропу 17. Идущая впереди коса пластинами 2 подрезает травяную растительность 16 и она (как правило) всплывает. Благодаря пружине 3 пластины 2 могут сужаться и расширяться, что приводит к неравномерной ширине прямой тропы 17, в которых рыба может прятаться от хищников, что создает условия безопасности для рыб («Схемы движения рыб» www.fishlovlya.ru).

Следующая за косой емкость 6 очищает от срезанной травы дно, предохраняя внутреннюю вращающуюся емкость 8 от наматывания на нее срезанной растительности. Изогнутые прутья 10 с лопаточками зацепляют за дно и производят вращение емкости 8. Корм 9, за счет вращения емкости 8, перемещается внутри и при периодическом совпадении отверстия 12 с пазом 13 высыпается на дно водоема. Высыпанный корм 9 перемешивается прутьями 10 с илом или грунтом дна, создавая долговременность действия корма 9. Прутья 10 создают продольные бороздки 11 в грунте направляющие рыбу в сторону места лова 18, а разрыхленный ил вместе с частично перерезанными корнями подводной растительности увеличивает привлекательность движения рыб к месту лова 18.

При отсутствии растительности и твердом дне вместо косы может ставиться утяжеленный груз с ножом (на рисунке не показан), способный образовывать на дне продольные канавки 11, в которые закладывается корм 9.

Способ применения состоит из образования прямой тропы 17, путем забрасывания устройства в воду и проведения его до берега, выбора расстояния места лова 18 от берега (например, 6 метров) (фиг. 1). После проведения прямой тропы 17, рыболов 14 проходит по берегу в сторону и вновь забрасывает устройство на максимально возможное расстояние, образуя боковую тропу 19. При подтягивании устройства по боковой тропе 19 поплавок 4, прикрепленный леской 5 к тросу 1, движется по поверхности воды и показывает совпадение пересечения боковой тропы 19 с выбранным местом лова 18. Затем рыбак 14 возвращается на предыдущее место заброса и проводит устройство по прямой тропе 17. Боковых троп 19 может быть несколько. На пересечении троп 17 и 19 образуется место лова (площадка) 18, куда забрасывается крючок с наживкой и поплавком. Пойманную рыбу вываживают по продольной тропе 17, более широкой и чистой после неоднократных проводок нескольких боковых троп 19, и это уменьшает возможность зацепа рыб за траву и ее сход.

Такое конструктивное решение позволяет сделать устройство простым и эффективно действующим.

В настоящее время устройство находится на стадии опытного образца и проходит испытания.

Группа изобретений относится к рыболовству, а именно к устройствам для лова рыбы, которые могут быть использованы лицами с ограниченными физическими возможностями при любительском рыболовстве на стационарных точках лова. Устройство включает трос, на котором установлена подводная коса, состоящая из режущих пластин, шарнирно скрепленных между собой и удерживаемых в раскрытом состоянии при помощи пружины. Перед косой к тросу леской прикреплен сигнализатор движения, выполненный в виде поплавка. За косой к тросу прикреплена защитная емкость, в которой через рыболовный подшипник к тросу привязана вращающаяся при перемещении устройства емкость для хранения и дозирования корма. Вращение емкости для хранения и дозирования корма обеспечивают прикрепленные к ней изогнутые прутья, выполненные с возможностью обеспечения перемешивания корма с донным грунтом. Устройство используется для образования рыбьих троп, соединяющихся в одном месте с образованием места лова. Группа изобретений обеспечивает подготовку места для ловли рыбы. 2 н.п. ф-лы, 4 ил.

1. Устройство для изготовления рыбьей тропы, характеризующееся тем, что включает трос, на котором установлена подводная коса, состоящая из режущих пластин, шарнирно скрепленных между собой и удерживаемых в раскрытом состоянии при помощи пружины, перед косой к тросу леской прикреплен сигнализатор движения, выполненный в виде поплавка, за косой к тросу прикреплена защитная емкость, в которой через рыболовный подшипник к тросу привязана вращающаяся при перемещении устройства емкость для хранения и дозирования корма, вращение которой обеспечивают прикрепленные к ней изогнутые прутья, выполненные с возможностью обеспечения перемешивания корма с донным грунтом.

2. Применение устройства по п. 1 для изготовления рыбьей тропы.
