Модульный переходник для лицевой части МБ - 2 фильтрующего противогаза ПМК - 3 Российский патент 2025 года по МПК A62B18/08 A62B7/10

1. Область техники, к которой относится изобретение

Настоящее изобретение относится к противогазной технике, к деталям противогазов.

Модульный переходник Сущенко-Болясова (далее - модульный переходник) для фильтрующего противогаза, соединяет лицевую часть фильтрующего противогаза и фильтры, имеющие:

наружное резьбовое крепление с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям ГОСТ 8762-75 [ГОСТ 8762-75. Межгосударственный стандарт.Резьба круглая диаметром 40 мм для противогазов и калибры к ней. Основные размеры];

наружное резьбовое крепление с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям стандарта EN 148-1:1999 [EN 148-1:1999 Respiratory protective devices - Threads for facepieces - Part 1: Standard thread connection];

внутренние байонетные соединения стандарта 3М, JETA SAFETY и их аналогов;

внутренние байонетные соединения стандарта MSA, UNIX и их аналогов.

Модульный переходник включает в себя гайку (1) и сменные насадки (2-5), которые состоят из корпусов насадок (9, 15, 16, 22) резиновых лепестков вдоха (8) и прокладок (10, 17, 23).

Всего полный комплект модульного переходника для фильтрующего противогаза включает в себя 2 гайки (1) и 8 сменных насадок (2 насадки (2), 2 насадки (3), 2 насадки (4) и 2 насадки (5) (фиг. 1):

насадку для подсоединения наружного резьбового крепления фильтра с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям ГОСТ 8762-75 (2);

насадку для подсоединения наружного резьбового крепления фильтра с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям стандарта EN 148-1:1999 (3);

насадку для подсоединения фильтра, имеющего внутренние байонетные соединения стандарта 3М, JETA SAFETY и их аналогов (4);

насадку для подсоединения фильтра, имеющего внутренние байонетные соединения стандарта MSA, UNIX и их аналогов (5).

Техническим результатом является обеспечение безопасного и герметичного соединения между лицевой частью фильтрующего противогаза и фильтрами, имеющими:

наружное резьбовое крепление с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям ГОСТ 8762-75;

наружное резьбовое крепление с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям стандарта EN 148-1:1999;

внутренние байонетные соединения стандарта 3М, JETA SAFETY и их аналогов;

внутренние байонетные соединения стандарта MSA, UNIX и их аналогов.

2. Уровень техники

Из уровня техники известен переходник, соединяющий лицевую часть МБ-2 фильтрующего противогаза ПМК-3 с наружным резьбовым креплением фильтра с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям ГОСТ 8762-75 [Общевойсковой фильтрующий противогаз ПМК-3. Руководство по эксплуатации. ЕКЦТ. 061438.010.000РЭ. М.: 2000, - 42 с.]. Переходник вставляется в левое или правое отверстие лицевой части фильтрующего противогаза ПМК-3, изнутри фиксируется штатным обтекателем из состава комплекта фильтрующего противогаза ПМК-3.

Данный переходник является ближайшим аналогом (прототипом) к разработанному модульному переходнику для фильтрующего противогаза.

К недостаткам штатного переходника для фильтрующего противогаза ПМК-3 следует отнести то, что использование данного переходника предназначено только для использования с наружным резьбовым креплением фильтров с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям ГОСТ 8762-75.

3. Раскрытие сущности изобретения

Техническая проблема, решаемая созданием изобретения - обеспечить возможность безопасного использования фильтров различных стандартов с лицевой частью фильтрующего противогаза, а именно:

с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям ГОСТ 8762-75;

с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям стандарта EN 148-1:1999;

с внутренними байонетными соединениями стандарта 3М, JETA SAFETY и их аналогами;

с внутренними байонетными соединениями стандарта MSA, UNIX и их аналогами.

Техническим результатом является обеспечение безопасного и герметичного соединения между лицевой частью фильтрующего противогаза и фильтрами, имеющими:

наружное резьбовое крепление с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям ГОСТ 8762-75;

наружное резьбовое крепление с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям стандарта EN 148-1:1999;

внутренние байонетные соединения стандарта 3М, JETA SAFETY и их аналогов;

внутренние байонетные соединения стандарта MSA, UNIX и их аналогов.

Состав модульного переходника.

Модульный переходник для фильтрующего противогаза включает в себя гайку (1), которая является общим креплением для сменных насадок (2-5) и сами сменные насадки (2-5) (фиг. 1):

насадка для подсоединения наружного резьбового крепления фильтра с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям ГОСТ 8762-75 (2);

насадка для подсоединения наружного резьбового крепления фильтра с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям стандарта EN 148-1:1999 (3);

насадка для подсоединения фильтра, имеющего внутренние байонетные соединения стандарта 3М, JETA SAFETY и их аналогов (4);

насадка для подсоединения фильтра, имеющего внутренние байонетные соединения стандарта MSA, UNIX и их аналогов (5).

Всего полный комплект модульного переходника для фильтрующего противогаза включает в себя 2 гайки (1) и 8 сменных насадок (2 насадки (2), 2 насадки (3), 2 насадки (4) и 2 насадки (5) (фиг. 1).

Полный комплект модульного переходника обоснован из того расчета, чтобы одновременно можно было использовать 2 однотипных фильтра с лицевой частью фильтрующего противогаза.

Разберем более подробно каждый элемент модульного переходника для фильтрующего противогаза.

1. Гайка (1) является общим креплением для всех типов насадок (2-5) (фиг. 2).

Гайка (1) изготавливается из материалов на основе промышленных пластиков, таких как полиэтилентерефталат-гликоль, полиэтилен высокой плотности, полипропилен.

Гайка (1) может быть изготовлена с помощью обычного или литьевого прессования, а также с помощью аддитивных технологий.

Гайка (1) имеет следующие размеры:

внешний диаметр - 59,5 мм;

высоту - 10,5 мм.

Гайка (1) содержит внутреннее резьбовое соединение (6), с номинальным диаметром резьбы - 47 мм и шагом резьбы - 2 мм (фиг. 3).

С внешней стороны гайки (1) находятся 8 трапециевидных выступов (7), которые обеспечивают подачу воздуха в подмасочное пространство противогаза ПМК-3.

2. Насадка для подсоединения наружного резьбового крепления фильтра с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям ГОСТ 8762-75 (2) (фиг. 2, 3) состоит из:

а) корпуса насадки (9);

б) резинового лепестка вдоха (8);

в) прокладки (10).

Корпус насадки (9) имеет следующие размеры:

высоту - 17 мм;

внешний диаметр со стороны подсоединения наружного резьбового крепления фильтра с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям ГОСТ 8762-75 - 52 мм.

Корпус насадки (9) включает в себя:

внутреннее резьбовое соединение (11), соответствующее требованиям ГОСТ 8762-75: номинальный диаметр резьбы - 40 мм, шаг резьбы - 4 мм, радиус закругления резьбы - 1,25 мм, наименьший внутренний диаметр - 38,41 мм, наибольший внутренний диаметр - 38,06 мм, наименьший наружный диаметр - 40,06 мм;

наружное резьбовое крепление (12), которое имеет следующие характеристики: номинальный диаметр резьбы - 47 мм, количество витков резьбы - 4, шаг резьбы - 2 мм;

крепление для резинового лепестка вдоха (13);

бортик (30).

Корпус насадки (9) изготавливается из материалов, отвечающих установленным требованиям [ГОСТ Р 12.4.214-99 Система стандартов безопасности труда (ССБТ). Средства индивидуальной защиты органов дыхания. Резьба для лицевых частей. Стандартное резьбовое соединение], в том числе из материалов на основе промышленных пластиков, таких как полиэтилентерефталат-гликоль, полиэтилен высокой плотности, полипропилен, смолы Xenoy®, и (или) их комбинаций.

Резиновый лепесток вдоха (8) стандартный, имеет диаметр 35 мм.

Прокладка (10) имеет кольцевую цельную форму, в вертикальном сечении прямоугольник, внутренний диаметр - 27 мм, наружный диаметр - 40 мм, толщина - 2 мм.

Прокладка, изготавливается из материалов, отвечающих установленным требованиям [ГОСТ 481-80. Паронит и прокладки из него. Технические условия и ГОСТ 7338-77 Пластины резиновые и резинотканевые. Технические условия], в том числе, из установленных стандартов резин или из термоотверждающихся силиконовых материалов ELASTOSIL LR 3070 от Wacker-Silicones (Мюнхен, Германия); серии KE2095 или KE2009 (такие как, например, KE2095-60, KE2095-50, KE2095-40) или Х-34-1547А/В, Х-34-1625А/В, Х-34-1625А/В.

Прокладка (10) устанавливается в специальное углубление корпуса насадки (9) без использования клея.

3. Насадка для подсоединения наружного резьбового крепления фильтра с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям стандарта EN 148-1:1999 (3) (фиг. 4) имеет тот же состав и размеры, выполнена из того же материала (включая прокладку), что и насадка для подсоединения наружного резьбового крепления фильтра с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям ГОСТ 8762-75 (2), за исключением параметров внутреннего резьбового соединения (14) корпуса насадки (15).

Внутреннее резьбовое соединение (14) корпуса насадки (15), соответствует требованиям стандарта EN 148-1:1999:

шаг резьбы - 3,629 мм;

радиус закругления резьбы - 1,225 мм;

высота профиля резьбы - 0,8 мм;

наименьший внутренний диаметр - 38,56 мм;

наибольший внутренний диаметр - 38,86 мм;

наименьший наружный диаметр - 40,16 мм.

Порядок подсоединения к лицевой части фильтрующего противогаза и насадки для подсоединения наружного резьбового крепления фильтра с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям ГОСТ 8762-75 (2), насадки для подсоединения наружного резьбового крепления фильтра с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям стандарта EN 148-1:1999 (3) одинаковый, следующий (фиг. 5):

взять в руку насадку (2 или 3) и вставить стороной, содержащей наружное резьбовое крепление (12) насадки (2 или 3) в отверстие справа/слева лицевой части фильтрующего противогаза до упора (фиг. 5, поз. А, В, С);

взять в руку гайку (1) и с обратной стороны лицевой части фильтрующего противогаза закрутить по часовой стрелке до упора в наружное резьбовое крепление (12) насадки (2 или 3) (фиг. 5, поз. D).

Для использования по назначению разработанного модульного переходника необходимо вкрутить фильтр для противогаза в насадку (2 или 3), закрепленную в лицевой части фильтрующего противогаза по часовой стрелке до упора.

Насадка (2, 3) может подсоединяться справа, слева или одновременно справа и слева лицевой части фильтрующего противогаза. Варианты использования насадок (2, 3) с лицевой частью фильтрующего противогаза ПМК-3 и фильтра с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям ГОСТ 8762-75, фильтра с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям стандарта EN 148-1:1999 представлены на фиг. 6.

В случае, если используется 1 насадка (2, 3), то с другой стороны лицевой части фильтрующего противогаза используется штатная заглушка (фиг. 6).

4. Насадка для подсоединения фильтра, имеющего внутренние байонетные соединения стандарта 3М, JETA SAFETY и их аналогов (4) (фиг. 7, 8) состоит из:

а) корпуса насадки (16);

б) резинового лепестка вдоха (8);

в) прокладки (17).

Корпус насадки (16) имеет следующие размеры:

высоту - 22 мм;

внешний диаметр - 52 мм.

Корпус насадки (16) включает в себя:

наружное резьбовое крепление (18), которое имеет следующие характеристики: номинальный диаметр резьбы - 47 мм, количество витков резьбы - 4, шаг резьбы - 2 мм;

крепление для резинового лепестка вдоха (19);

вертикальный проходной канал (20), имеет внутренний диаметр 15 мм, он предназначен для движения воздуха, прошедшего через фильтр к лицевой части фильтрующего противогаза;

наружное байонетное крепление стандарта 3М, JETA SAFETY и их аналогов (21) представляет из себя окружность с внешним диаметром - 21 мм, внутренним диаметром - 15 мм с тремя трапециевидными выступами, два из которых имеют ширину 7 мм в самой широкой части выступов и 5 мм - ширина третьего выступа в самой широкой его части; высота всех трех выступов составляет 3 мм относительно наружного диаметра байонетного крепления;

бортик (31).

Корпус насадки изготавливается из материалов, отвечающих установленным требованиям [ГОСТ Р 12.4.214-99 Система стандартов безопасности труда (ССБТ). Средства индивидуальной защиты органов дыхания. Резьба для лицевых частей. Стандартное резьбовое соединение], в том числе из материалов на основе промышленных пластиков, таких как полиэтилентерефталат-гликоль, полиэтилен высокой плотности, полипропилен, смолы Xenoy®, и (или) их комбинаций.

Резиновый лепесток вдоха (8) стандартный, имеет диаметр 35 мм.

Прокладка (17) имеет кольцевую цельную форму, в вертикальном сечении прямоугольник, внутренний диаметр - 19 мм, наружный диаметр - 40 мм, толщина - 2 мм.

Прокладка, изготавливается из материалов, отвечающих установленным требованиям [ГОСТ 481-80. Паронит и прокладки из него. Технические условия и ГОСТ 7338-77 Пластины резиновые и резинотканевые. Технические условия], в том числе, из установленных стандартов резин или из термоотверждающихся силиконовых материалов ELASTOSIL LR 3070 от Wacker-Silicones (Мюнхен, Германия); серии KE2095 или KE2009 (такие как, например, KE2095-60, KE2095-50, KE2095-40) или Х-34-1547А/В, Х-34-1625А/В, Х-34-1625А/В.

Порядок подсоединения к лицевой части фильтрующего противогаза и насадки для подсоединения фильтра, имеющего внутренние байонетные соединения стандарта 3М, JETA SAFETY и их аналогов (4), следующий (фиг. 9):

взять в руку байонетный фильтр стандарта 3М, JETA SAFETY и их аналогов и вставить в байонетное отверстие фильтра насадку (4) наружным байонетным креплением (21) и повернуть по часовой стрелке до упора (фиг. 9, поз. А, В).

байонетный фильтр стандарта 3М, JETA SAFETY и их аналогов с установленной насадкой (4) (фиг. 9, поз. В) вставить наружным резьбовым креплением (18) насадки (4) в отверстие справа/слева лицевой части фильтрующего противогаза до упора (фиг. 9, поз. С);

взять в руку гайку (1) и с обратной стороны лицевой части фильтрующего противогаза закрутить по часовой стрелке до упора в наружное резьбовое крепление (18) насадки (4) (фиг. 9, поз. D).

Насадка (4) может подсоединяться справа, слева или одновременно справа и слева лицевой части фильтрующего противогаза.

Варианты использования насадки (4) с лицевой частью противогаза ПМК-3 и байонетных фильтров стандарта 3М представлены на фиг. 10.

В случае, если используется 1 насадка (4), то с другой стороны лицевой части фильтрующего противогаза используется штатная заглушка (фиг. 10, поз. В, С).

5. Насадка для подсоединения фильтра, имеющего внутренние байонетные соединения стандарта MSA, UNIX и их аналогов (5) (фиг. 11, 12) состоит из:

а) корпуса насадки (22);

б) резинового лепестка вдоха (8);

в) прокладки (23).

Корпус насадки (22) имеет следующие размеры:

высоту - 22 мм;

внешний диаметр - 52 мм.

Корпус насадки (22) включает в себя:

наружное резьбовое крепление (24), которое имеет следующие характеристики: номинальный диаметр резьбы - 47 мм, количество витков резьбы - 4, шаг резьбы - 2 мм;

крепление для резинового лепестка вдоха (25);

вертикальный проходной канал (26), имеет внутренний диаметр 18,5 мм, он предназначен для движения воздуха, прошедшего через фильтр к лицевой части фильтрующего противогаза;

наружное байонетное крепление стандарта MSA, UNIX и их аналогов (27) представляет из себя окружность с внешним диаметром - 25 мм, внутренним диаметром - 18,5 мм с тремя трапециевидными выступами, два из которых имеют ширину 7 мм в самой широкой части выступов и 5,5 мм - ширина третьего выступа в самой широкой его части; высота всех трех выступов составляет 3 мм относительно наружного диаметра байонетного крепления;

бортик (32).

Корпус насадки изготавливается из материалов, отвечающих установленным требованиям [ГОСТ Р 12.4.214-99 Система стандартов безопасности труда (ССБТ). Средства индивидуальной защиты органов дыхания. Резьба для лицевых частей. Стандартное резьбовое соединение], в том числе из материалов на основе промышленных пластиков, таких как полиэтилентерефталат-гликоль, полиэтилен высокой плотности, полипропилен, смолы Xenoy®, и (или) их комбинаций.

Резиновый лепесток вдоха (8) стандартный, имеет диаметр 35 мм.

Прокладка (23) имеет кольцевую цельную форму, в вертикальном сечении прямоугольник, внутренний диаметр - 25 мм, наружный диаметр - 42 мм, толщина - 2 мм.

Прокладка, изготавливается из материалов, отвечающих установленным требованиям [ГОСТ 481-80. Паронит и прокладки из него. Технические условия и ГОСТ 7338-77 Пластины резиновые и резинотканевые. Технические условия], в том числе, из установленных стандартов резин или из термоотверждающихся силиконовых материалов ELASTOSIL LR 3070 от Wacker-Silicones (Мюнхен, Германия); серии KE2095 или KE2009 (такие как, например, KE2095-60, KE2095-50, KE2095-40) или Х-34-1547А/В, Х-34-1625А/В, Х-34-1625А/В.

Порядок подсоединения к лицевой части фильтрующего противогаза и насадки для подсоединения фильтра, имеющего внутренние байонетные соединения стандарта MSA, UNIX и их аналогов (5) одинаковый, такой же, как для насадки (4) (фиг. 9).

Насадка (5) может подсоединяться справа, слева или одновременно справа и слева лицевой части фильтрующего противогаза.

Варианты использования насадки (5) с лицевой частью противогаза ПМК-3 и байонетных фильтров стандарта UNIX представлены на фиг. 13.

В случае, если используется 1 насадка (5), то с другой стороны лицевой части фильтрующего противогаза используется штатная заглушка (фиг. 13, поз. В, С).

Герметизация между гайкой (1) и сменными насадками (2-5) разработанного модульного переходника обеспечивается за счет резьбового соединения и конструкцией отверстий лицевой части фильтрующего противогаза, которые имеют меньший диаметр (35 мм) по отношению к диаметру наружной резьбы (47 мм) корпусов сменных насадок (2-5), а также утолщение по всему диаметру отверстия с внутренней стороны лицевой части фильтрующего противогаза (28), которое выполняет роль прокладки между гайкой (1), лицевой частью фильтрующего противогаза (29) и бортиком (30-32) корпусов насадок (2-5) (фиг. 14).

4. Краткое описание чертежей, иных графических материалов

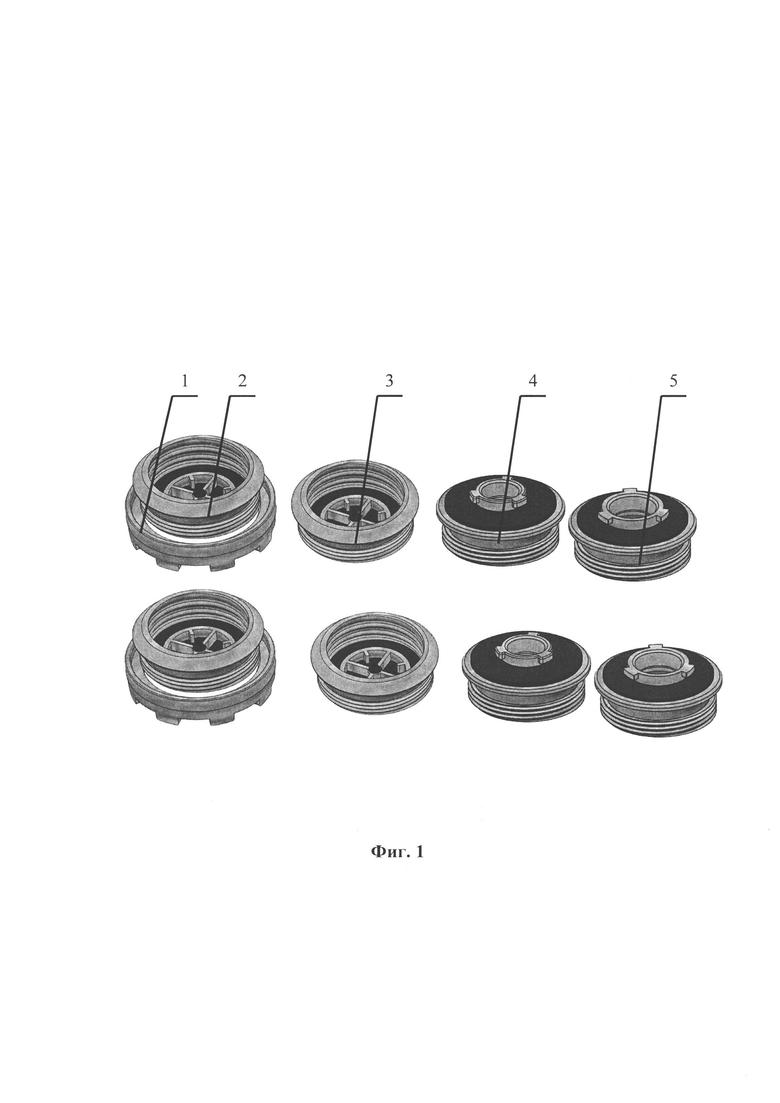

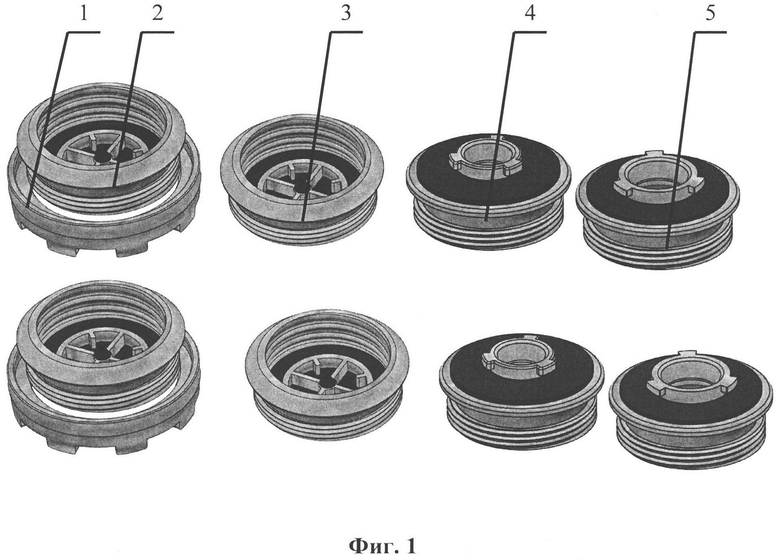

Фиг. 1. Общий вид и полный состав комплекта модульного переходника.

На фиг. 1 приняты следующие обозначения:

1 - гайка;

2 - насадка для подсоединения наружного резьбового крепления фильтра с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям ГОСТ 8762-75;

3 - насадка для подсоединения наружного резьбового крепления фильтра с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям стандарта EN 148-1:1999;

4 - насадка для подсоединения фильтра, имеющего внутренние байонетные соединения стандарта 3М, JETA SAFETY и их аналогов;

5 - насадка для подсоединения фильтра, имеющего внутренние байонетные соединения стандарта MSA, UNIX и их аналогов.

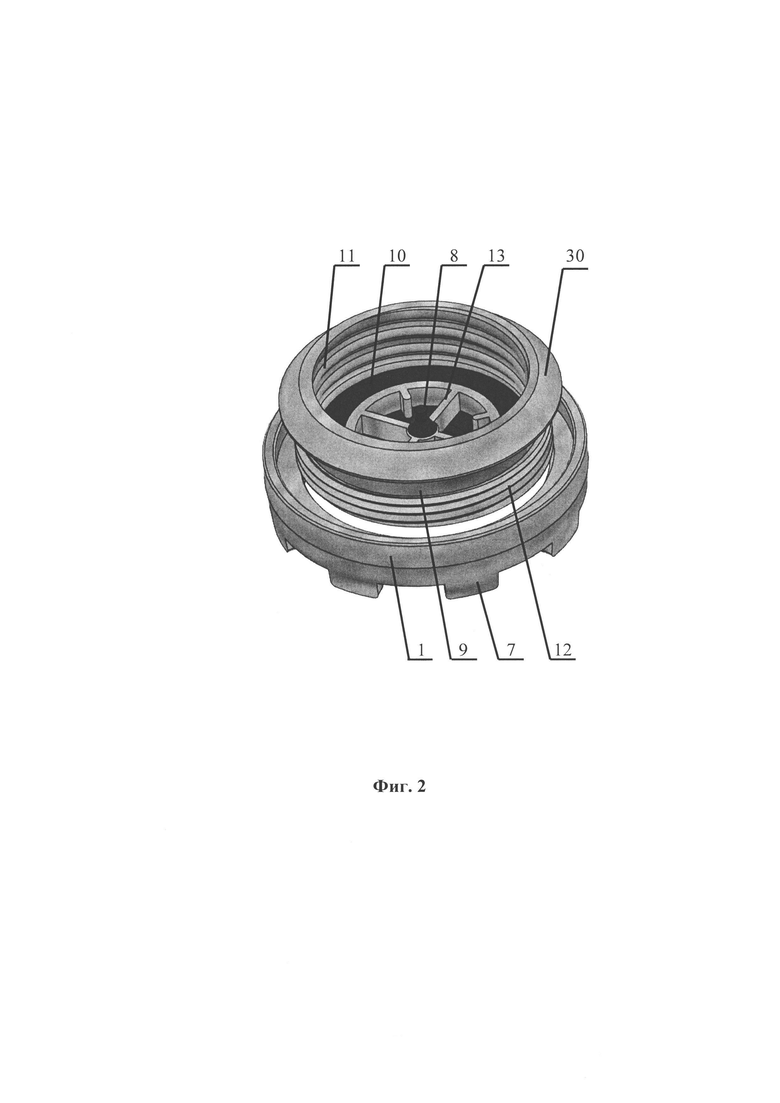

Фиг. 2. Общий вид насадки для подсоединения наружного резьбового крепления фильтра с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям ГОСТ 8762-75 и гайки.

На фиг. 2 приняты следующие обозначения:

1 - гайка;

7 - трапециевидный выступ на гайке (всего 8 штук);

8 - резиновый лепесток вдоха;

9 - корпус насадки (2);

10 - прокладка;

11 - внутреннее резьбовое соединение, соответствующее требованиям ГОСТ 8762-75: номинальный диаметр резьбы - 40 мм, шаг резьбы - 4 мм, радиус закругления резьбы - 1,25 мм, наименьший внутренний диаметр - 38,41 мм, наибольший внутренний диаметр - 38,06 мм, наименьший наружный диаметр - 40,06 мм;

12 - наружное резьбовое крепление, которое имеет следующие характеристики: номинальный диаметр резьбы - 47 мм, количество витков резьбы - 4, шаг резьбы - 2 мм;

13 - крепление для резинового лепестка вдоха;

30 - бортик корпуса насадки.

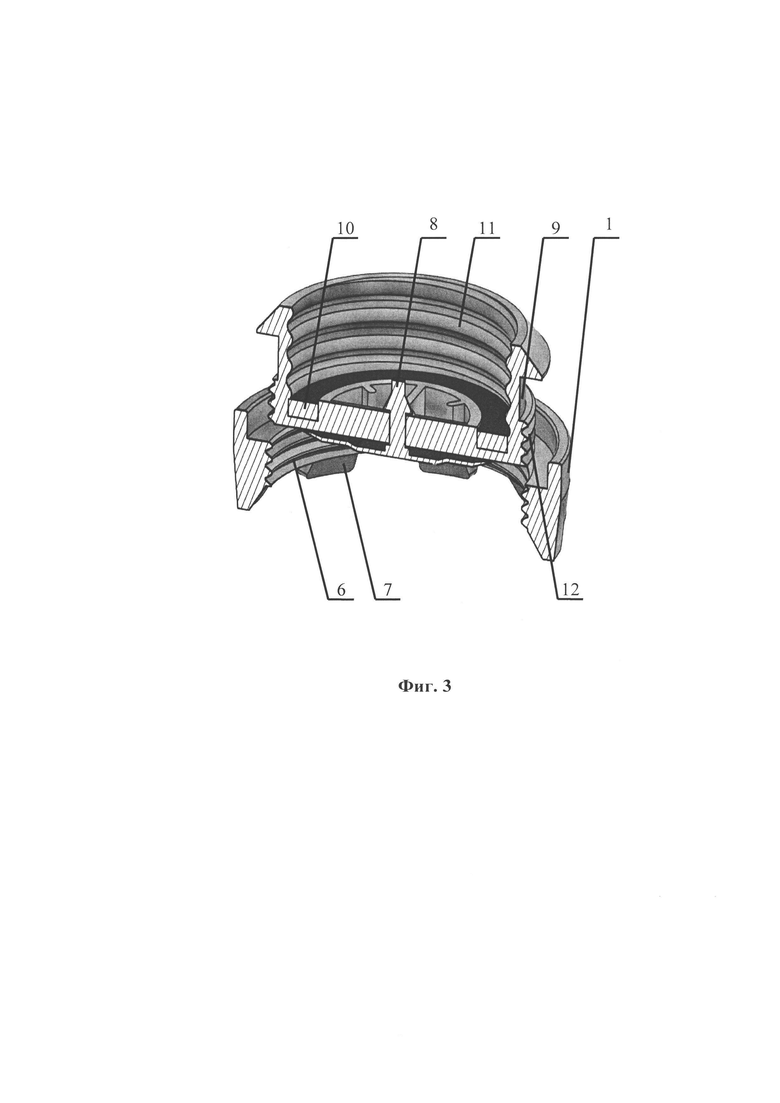

Фиг. 3. Аксонометрический вертикальный разрез насадки для подсоединения наружного резьбового крепления фильтра с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям ГОСТ 8762-75 и гайки по центральной осевой линии.

На фиг. 3 приняты следующие обозначения:

1 - гайка;

6 - внутреннее резьбовое соединение гайки, с номинальным диаметром резьбы - 47 мм и шагом резьбы - 2 мм;

7 - трапециевидный выступ на гайке (всего 8 штук);

8 - резиновый лепесток вдоха;

9 - корпус насадки (2);

11 - внутреннее резьбовое соединение, соответствующее требованиям ГОСТ 8762-75: номинальный диаметр резьбы - 40 мм, шаг резьбы - 4 мм, радиус закругления резьбы - 1,25 мм, наименьший внутренний диаметр - 38,41 мм, наибольший внутренний диаметр - 38,06 мм, наименьший наружный диаметр - 40,06 мм;

12 - наружное резьбовое крепление, которое имеет следующие характеристики: номинальный диаметр резьбы - 47 мм, количество витков резьбы - 4, шаг резьбы - 2 мм.

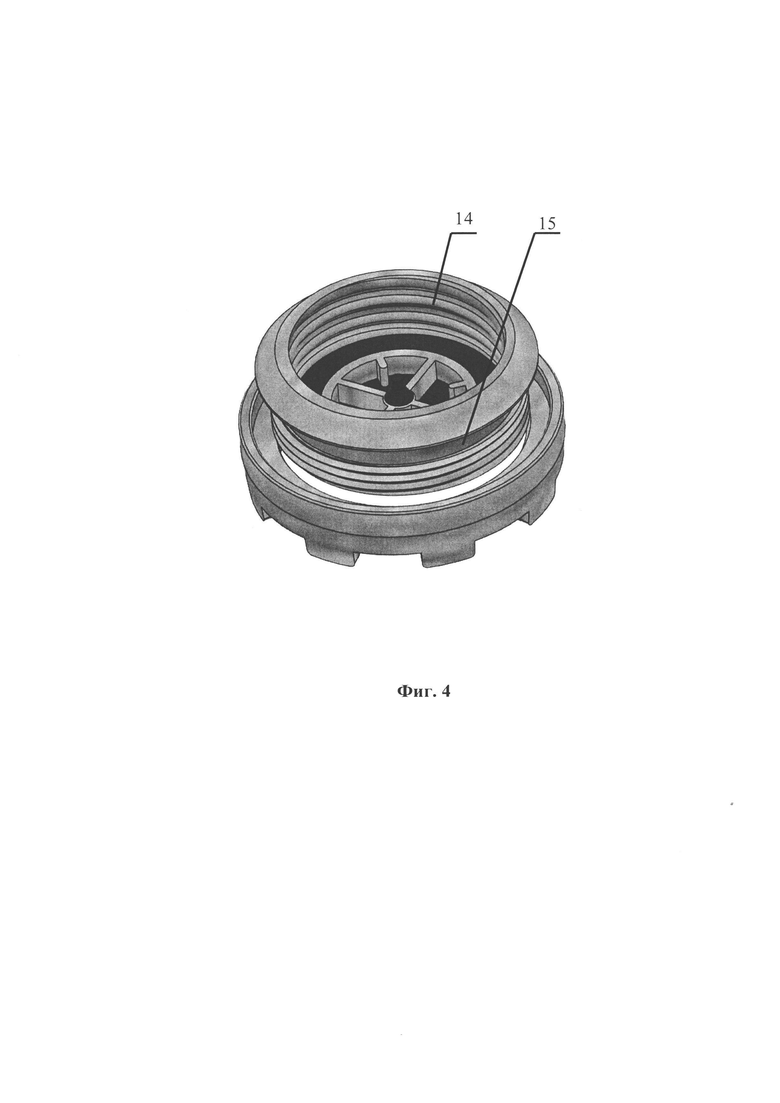

Фиг. 4. Общий вид насадки для подсоединения наружного резьбового крепления фильтра с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям стандарта EN 148-1:1999 и гайки.

На фиг. 4 приняты следующие обозначения:

14 - внутреннее резьбовое соединение, соответствует требованиям стандарта EN 148-1:1999: шаг резьбы - 3,629 мм, радиус закругления резьбы - 1,225 мм, высота профиля резьбы - 0,8 мм, наименьший внутренний диаметр - 38,56 мм, наибольший внутренний диаметр - 38,86 мм, наименьший наружный диаметр - 40,16 мм;

15 - корпус насадки (3).

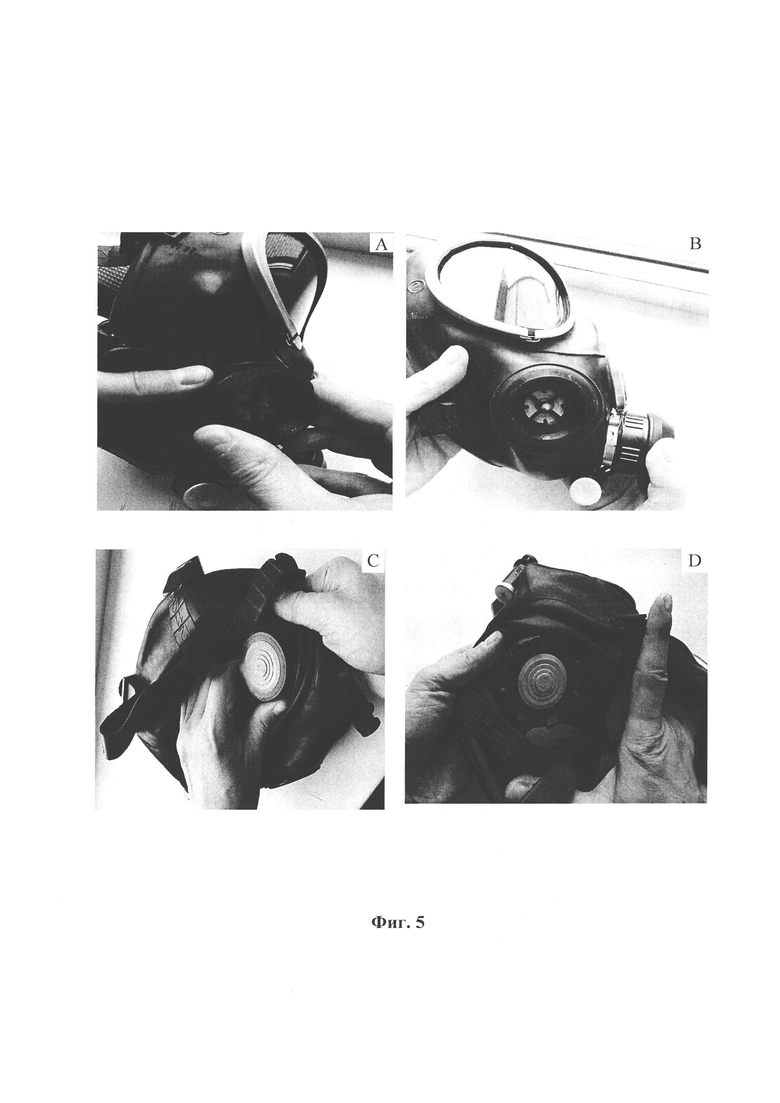

Фиг. 5. Изображение последовательности порядка подсоединения к лицевой части фильтрующего противогаза ПМК-3 насадки для подсоединения наружного резьбового крепления фильтра с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям ГОСТ 8762-75 (2).

На фиг. 5 приняты следующие обозначения:

A, В - изображение порядка подсоединения к внешней стороне лицевой части (справа) фильтрующего противогаза ПМК-3 насадки для подсоединения наружного резьбового крепления фильтра с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям ГОСТ 8762-75 (2);

С, D - изображение порядка крепления с внутренней стороны лицевой части фильтрующего противогаза ПМК-3 насадки для подсоединения наружного резьбового крепления фильтра с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям ГОСТ 8762-75 (2) с гайкой.

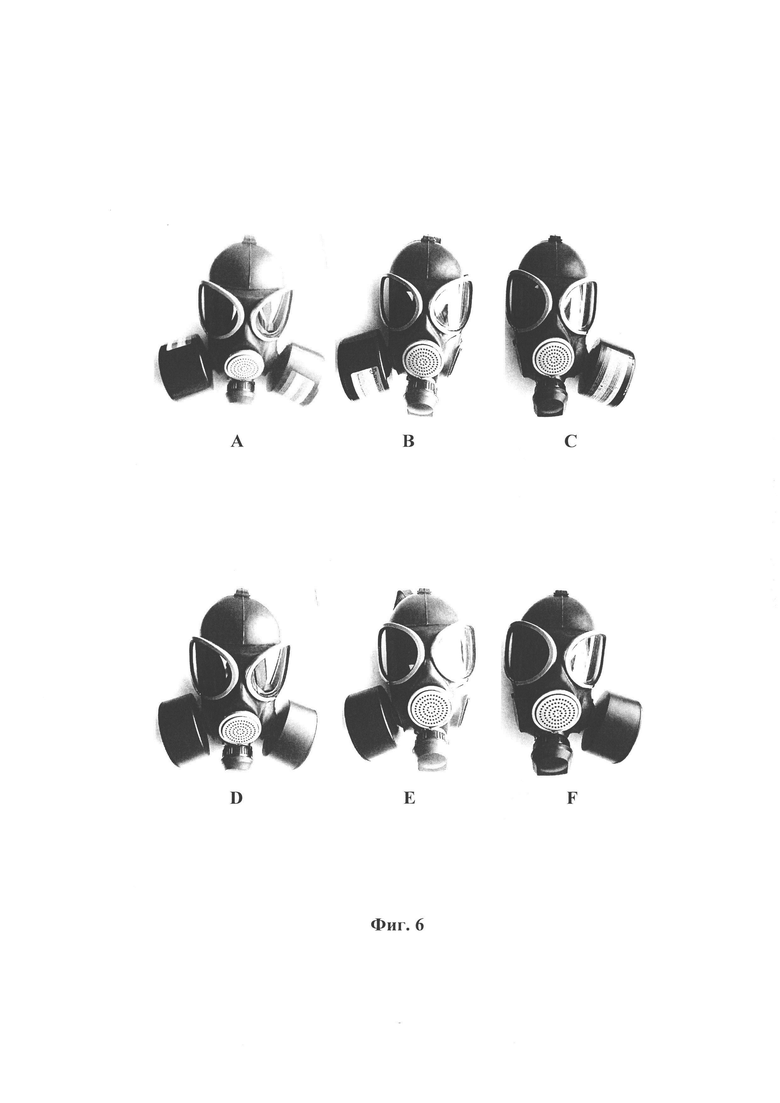

Фиг. 6. Изображение фильтрующего противогаза ПМК-3 с установленными модульными переходниками (используются насадки 2, 3) и фильтрами для противогазов.

На фиг. 6 приняты следующие обозначения:

А - изображение фильтрующего противогаза ПМК-3 с установленными модульными переходниками (используются 2 насадки для подсоединения наружного резьбового крепления фильтра с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям ГОСТ 8762-75 (2)) и 2 комбинированными фильтрами БРИЗ-3001 A1B1E1K1P1RD, установленными справа и слева лицевой части противогаза ПМК-3;

B, С - изображение фильтрующего противогаза ПМК-3 с установленным модульным переходником (используются 1 насадка для подсоединения наружного резьбового крепления фильтра с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям ГОСТ 8762-75 (2)) и 1 комбинированный фильтр БРИЗ-3001 A1B1E1K1P1RD, установленный справа и слева лицевой части противогаза ПМК-3;

D - изображение фильтрующего противогаза ПМК-3 с установленными модульными переходниками (используются 2 насадки для подсоединения наружного резьбового крепления фильтра с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям стандарта EN 148-1:1999 (3)) и 2 комбинированными фильтрами OF-07 М (A2B2E1SXP3DR), установленными справа и слева лицевой части противогаза ПМК-3;

Е, F - изображение фильтрующего противогаза ПМК-3 с установленным модульным переходником (используются 1 насадка для подсоединения наружного резьбового крепления фильтра с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям стандарта EN 148-1:1999 (3)) и 1 комбинированный фильтр комбинированным фильтром OF-07 М (A2B2E1SXP3DR), установленными справа и слева лицевой части противогаза ПМК-3.

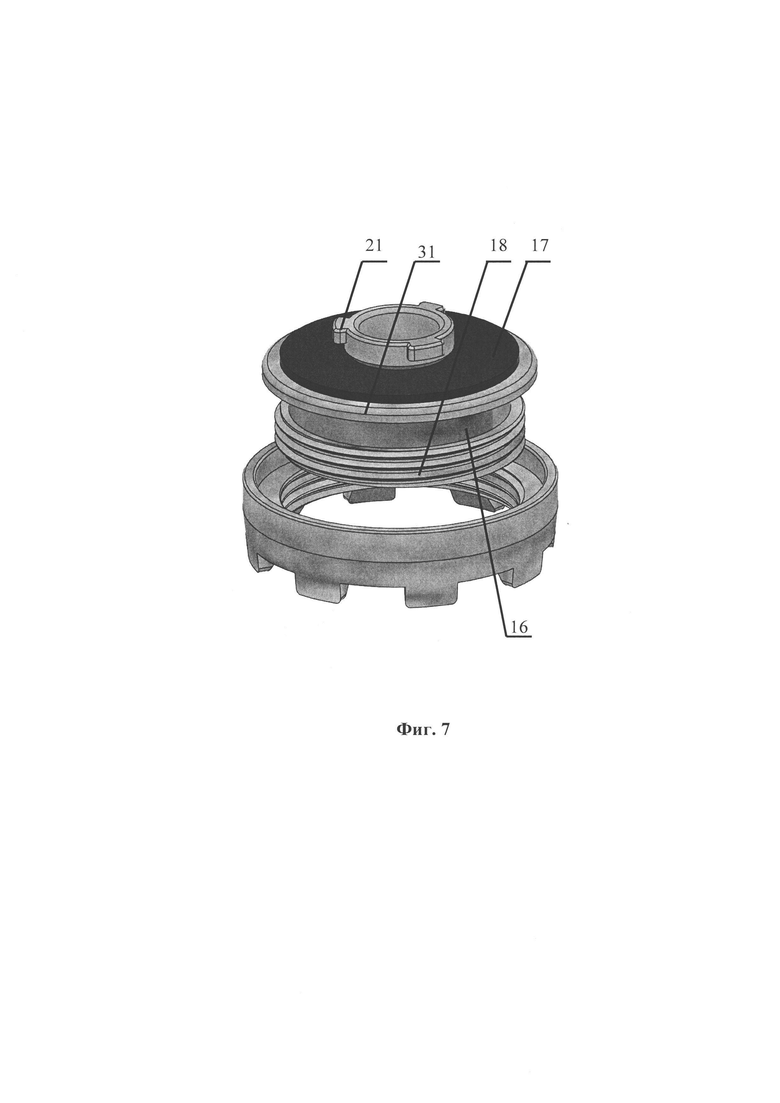

Фиг. 7. Общий вид насадки для подсоединения фильтра, имеющего внутренние байонетные соединения стандарта 3М, JETA SAFETY их аналогов и гайки.

На фиг. 7 приняты следующие обозначения:

16 - корпус насадки (4);

17 - прокладка;

18 - наружное резьбовое крепление, которое имеет следующие характеристики: номинальный диаметр резьбы - 47 мм, количество витков резьбы - 4, шаг резьбы - 2 мм;

21 - наружное байонетное крепление стандарта 3М, JETA SAFETY и их аналогов представляет из себя окружность с внешним диаметром -21 мм, внутренним диаметром - 15 мм с тремя трапециевидными выступами, два из которых имеют ширину 7 мм в самой широкой части выступов и 5 мм - ширина третьего выступа в самой широкой его части; высота всех трех выступов составляет 3 мм относительно наружного диаметра байонетного крепления;

31 - бортик корпуса насадки.

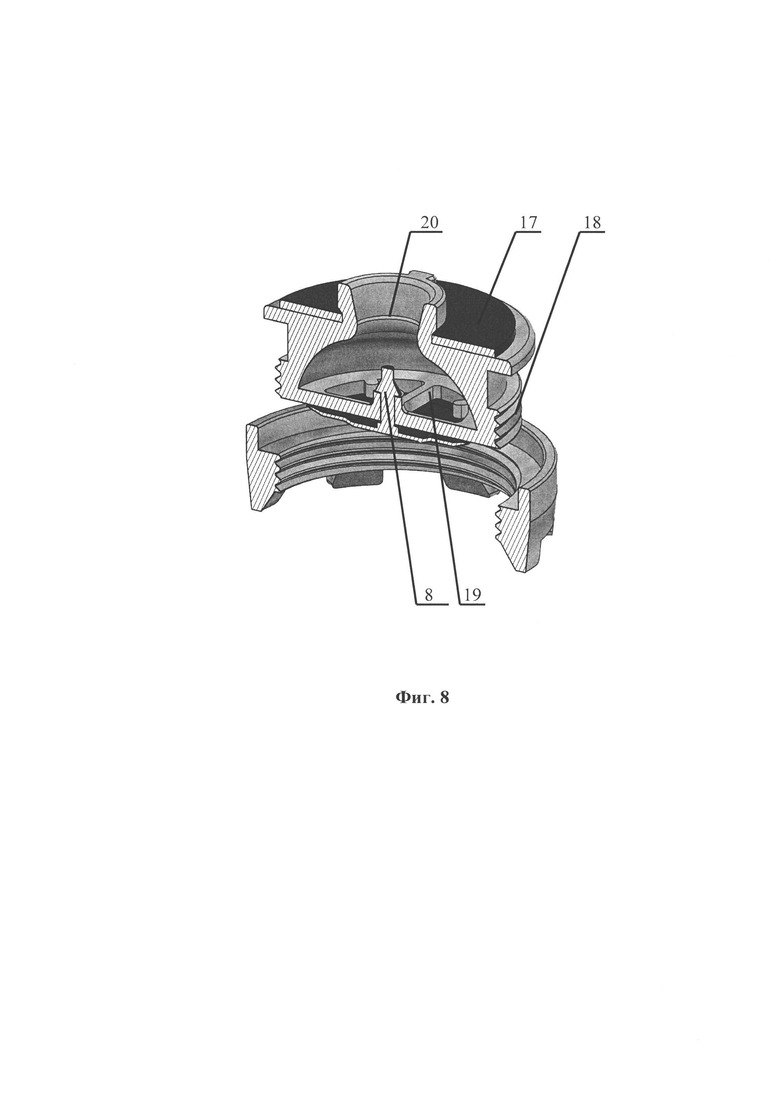

Фиг. 8. Аксонометрический вертикальный разрез насадки для подсоединения фильтра, имеющего внутренние байонетные соединения стандарта 3М, JETA SAFETY, их аналогов и гайки.

На фиг. 8 приняты следующие обозначения:

8 - резиновый лепесток вдоха;

17 - прокладка;

18 - наружное резьбовое крепление, которое имеет следующие характеристики: номинальный диаметр резьбы - 47 мм, количество витков резьбы - 4, шаг резьбы - 2 мм;

19 - крепление для резинового лепестка вдоха;

20 - вертикальный проходной канал, имеет внутренний диаметр 15 мм, он предназначен для движения воздуха, прошедшего через фильтр к лицевой части фильтрующего противогаза.

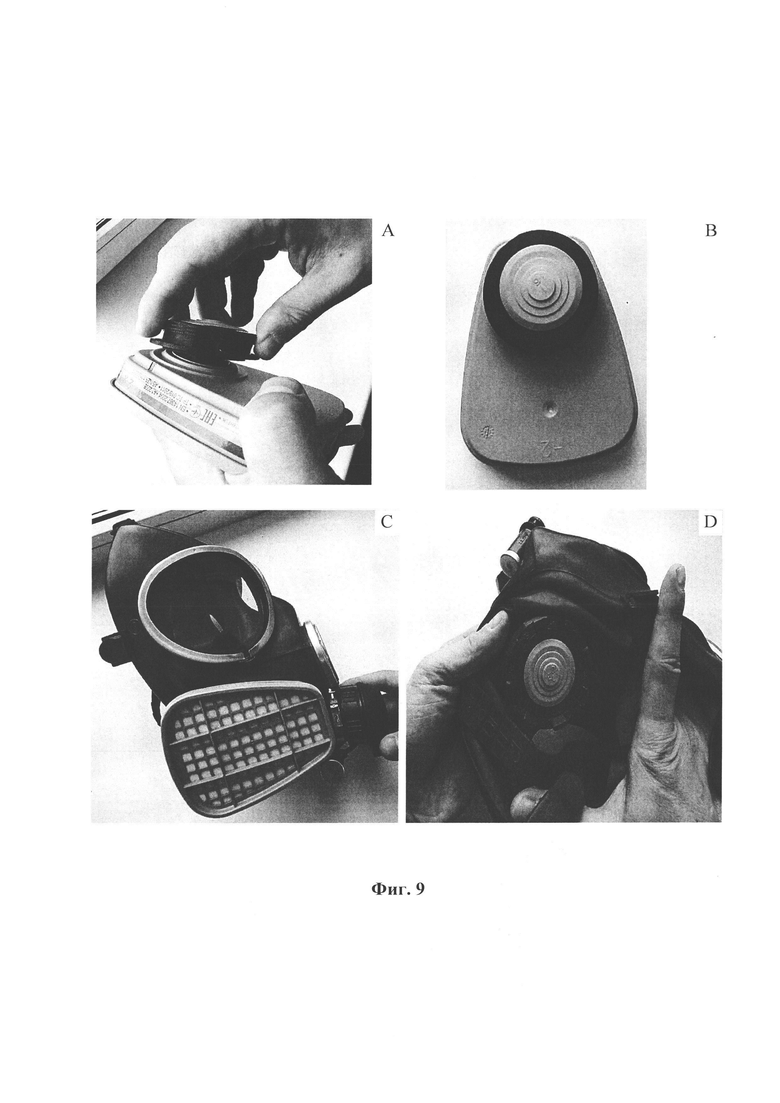

Фиг. 9. Изображение последовательности порядка подсоединения к лицевой части фильтрующего противогаза ПМК-3 насадки для подсоединения фильтра, имеющего внутренние байонетные соединения стандарта 3М, JETA SAFETY и их аналогов (4).

На фиг. 9 приняты следующие обозначения:

А, В - изображение порядка вставки насадки для подсоединения фильтра, имеющего внутренние байонетные соединения стандарта 3М, JETA SAFETY и их аналогов (4) в фильтр 3 М 6057 (АВЕ1);

С - изображение лицевой части фильтрующего противогаза ПМК-3 с модульным переходником и установленным фильтром 3 М 6057 (АВЕ1);

D - изображение внутренней лицевой части фильтрующего противогаза ПМК-3 и установленного модульного переходника (со стороны гайки).

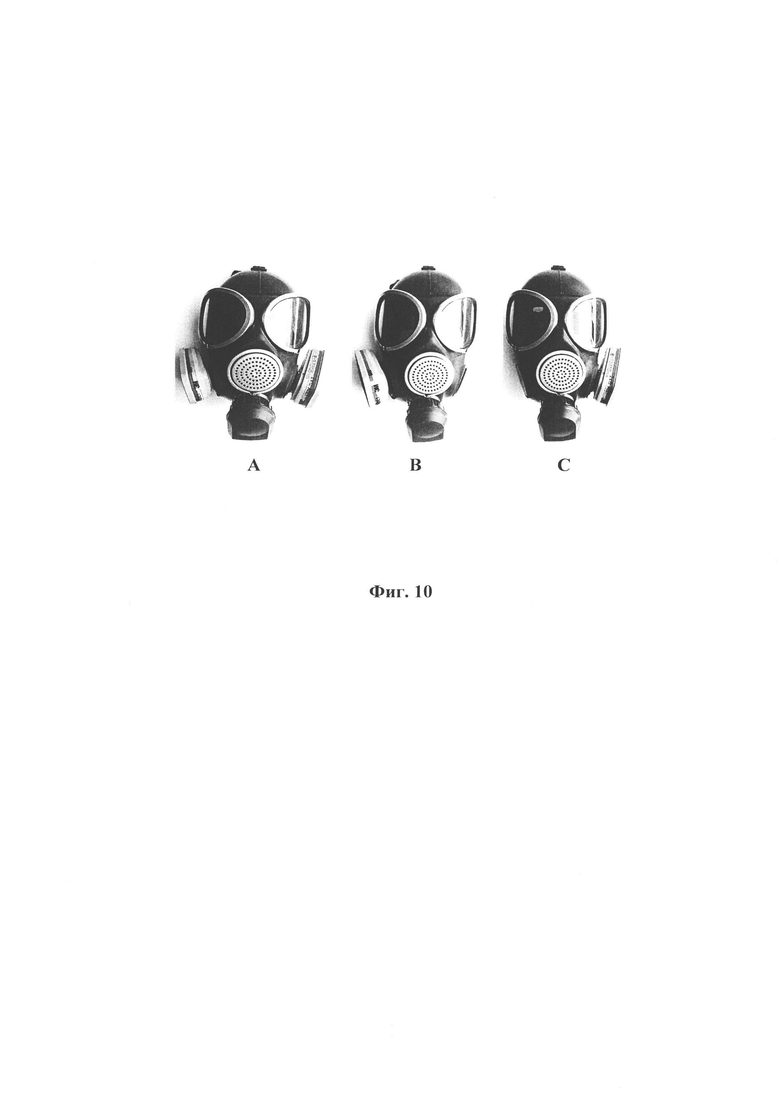

Фиг. 10. Изображение фильтрующего противогаза ПМК-3 с установленными модульными переходниками (используются насадка 4) и байонетными фильтрами стандарта ЗМ.

На фиг. 10 приняты следующие обозначения:

А - изображение фильтрующего противогаза ПМК-3 с установленными модульными переходниками (используются 2 насадки для подсоединения фильтров, имеющих внутренние байонетные соединения стандарта 3М, JETA SAFETY и их аналогов (4)) и 2 байонетных фильтров 3М 6057 (АВЕ1), установленными справа и слева лицевой части противогаза ПМК-3;

В, С - изображение фильтрующего противогаза ПМК-3 с установленным модульным переходником (используются 1 насадка для подсоединения фильтров, имеющих внутренние байонетные соединения стандарта 3М, JETA SAFETY и их аналогов (4)) и 1 байонетный фильтр 3М 6057 (АВЕ1), установленный справа и слева лицевой части противогаза ПМК-3.

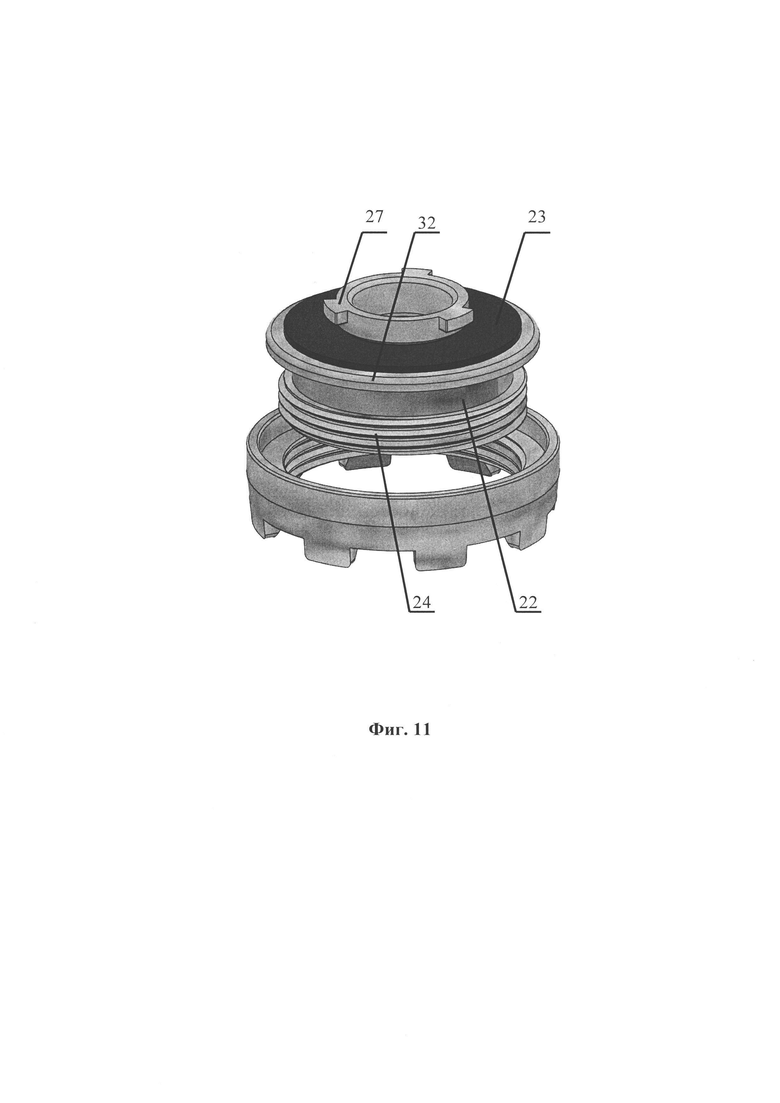

Фиг. 11. Общий вид насадки для подсоединения фильтра, имеющего внутренние байонетные соединения стандарта MSA, UNIX, их аналогов и гайки.

На фиг. 11 приняты следующие обозначения:

22 - корпус насадки (5);

23 - прокладка;

24 - наружное резьбовое крепление, которое имеет следующие характеристики: номинальный диаметр резьбы - 47 мм, количество витков резьбы - 4, шаг резьбы - 2 мм;

27 - наружное байонетное крепление стандарта MSA, UNIX и их аналогов, представляет из себя окружность с внешним диаметром - 25 мм, внутренним диаметром - 18,5 мм с тремя трапециевидными выступами, два из которых имеют ширину 7 мм в самой широкой части выступов и 5,5 мм - ширина третьего выступа в самой широкой его части; высота всех трех выступов составляет 3 мм относительно наружного диаметра байонетного крепления;

32 - бортик корпуса насадки.

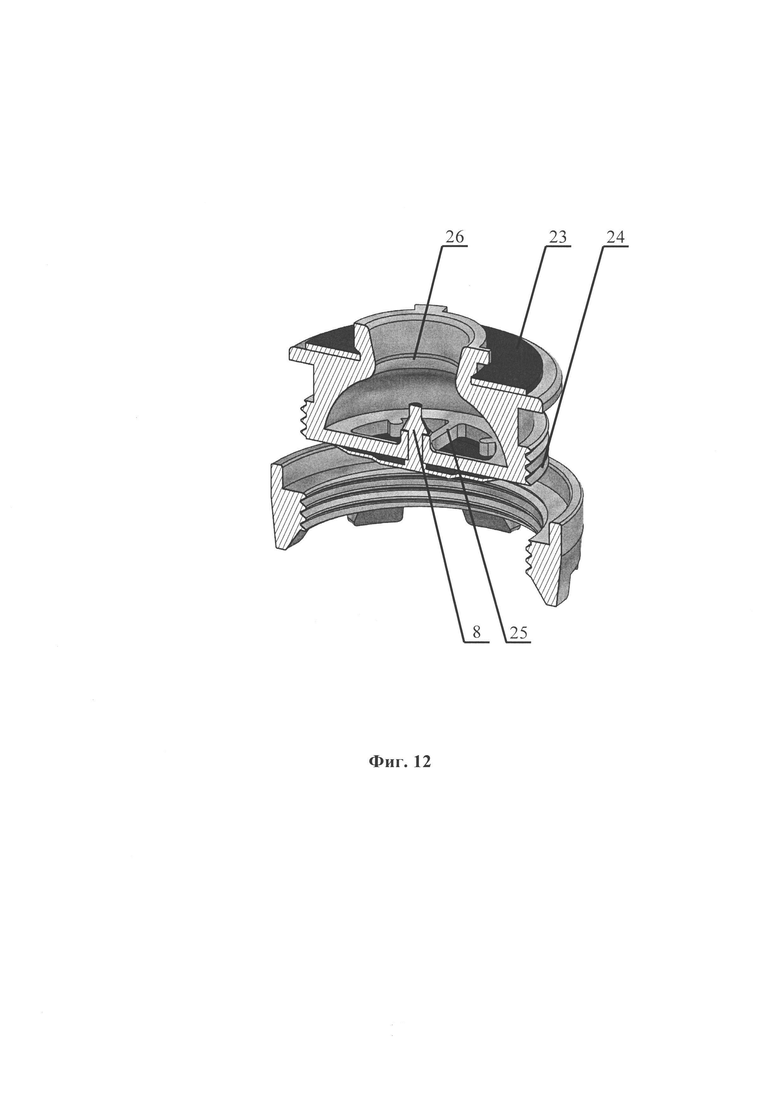

Фиг. 12. Аксонометрический вертикальный разрез насадки для подсоединения фильтра, имеющего внутренние байонетные соединения стандарта MSA, UNIX, их аналогов и гайки.

На фиг. 12 приняты следующие обозначения:

8 - резиновый лепесток вдоха;

23 - прокладка;

25 - крепление для резинового лепестка вдоха;

24 - наружное резьбовое крепление, которое имеет следующие характеристики: номинальный диаметр резьбы - 47 мм, количество витков резьбы - 4, шаг резьбы - 2 мм;

26 - вертикальный проходной канал, имеет внутренний диаметр 18,5 мм, он предназначен для движения воздуха, прошедшего через фильтр к лицевой части фильтрующего противогаза.

Фиг. 13. Изображение фильтрующего противогаза ПМК-3 с установленными модульными переходниками (используются насадка 5) и байонетными фильтрами стандарта UNIX.

На фиг. 13 приняты следующие обозначения:

А - изображение фильтрующего противогаза ПМК-3 с установленными модульными переходниками (используются 2 насадки для подсоединения фильтров, имеющих внутренние байонетные соединения стандарта MSA, UNIX и их аналогов (5)) и 2 байонетных фильтров UNIX (ДОТ эко 120 А2), установленными справа и слева лицевой части противогаза ПМК-3;

В, С - изображение фильтрующего противогаза ПМК-3 с установленным модульным переходником (используются 1 насадка для подсоединения фильтров, имеющих внутренние байонетные соединения стандарта MSA, UNIX и их аналогов (5)) и 1 байонетный фильтр UNIX (ДОТ эко 120 А2), установленный справа и слева лицевой части противогаза ПМК-3.

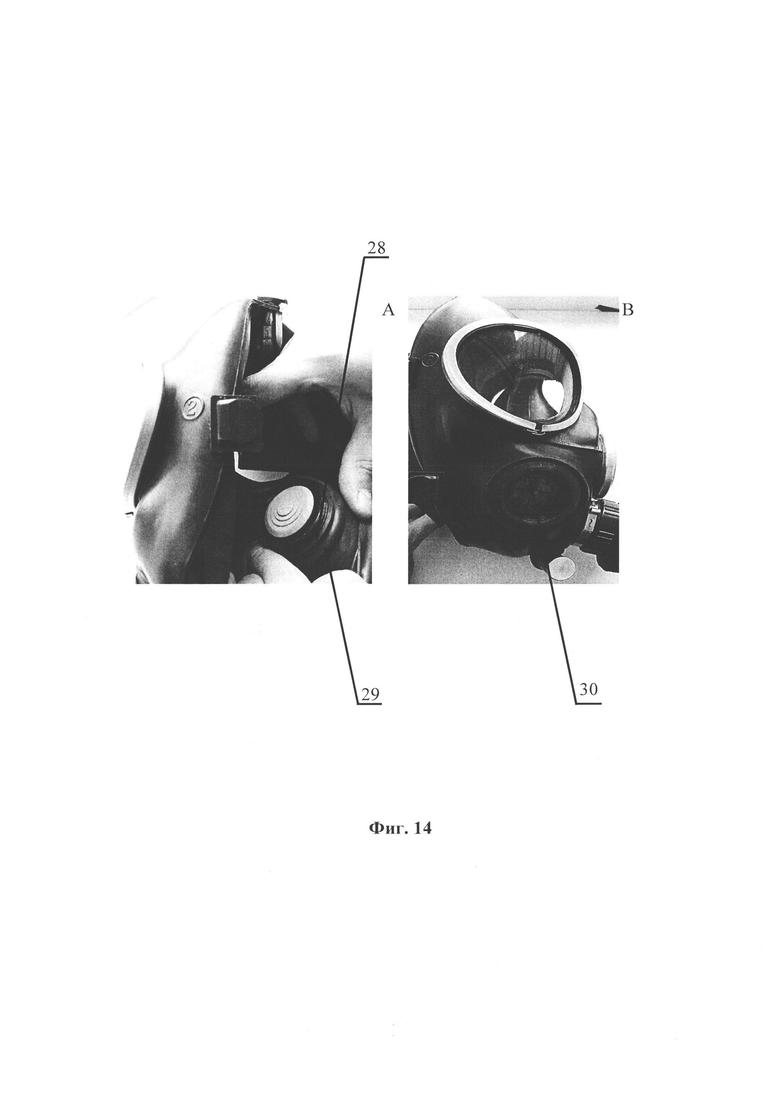

Фиг. 14. Изображение лицевой части фильтрующего противогаза ПМК-3 с установленной насадкой для подсоединения наружного резьбового крепления фильтра с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям ГОСТ 8762-75 (2).

На фиг. 14 приняты следующие обозначения:

А - изображение лицевой части фильтрующего противогаза ПМК-3 с установленной насадкой для подсоединения наружного резьбового крепления фильтра с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям ГОСТ 8762-75 (2) (вид снаружи);

Б - изображение лицевой части фильтрующего противогаза ПМК-3 с установленной насадкой для подсоединения наружного резьбового крепления фильтра с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям ГОСТ 8762-75 (2) (вид изнутри).

5. Осуществление изобретения

Заявленный модульный переходник был изготовлен с помощью 3-D печати (использовался 3D принтер, модель Anycubic i3 Mega-S). В качестве материала для изготовления корпусов насадок и гайки использовался пластик марки PETG.

В качестве резиновых лепестков вдоха были использованы стандартные резиновые лепестки, из состава комплекта противогаза ПМК-С.

Все прокладки для корпусов насадок (2-5) изготавливались из резины с помощью ручной резки.

Герметичность разработанного модульного переходника проверялось в палатке для проверки противогазов по стандартной методике, которую используют в войсках национальной гвардии Российской Федерации для проверки противогазов.

В качестве фильтрующего противогаза использовался противогаз ПМК-3, с правой стороны лицевой части которого устанавливался модульный переходник и подсоединялись комбинированные фильтры:

с наружным резьбовым креплением с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям ГОСТ 8762-75 (ФПК-7ПБ);

с наружным резьбовым креплением с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям стандарта EN 148-1:1999 (OF-07 М);

с внутренним байонетным соединением стандарта 3М (3М™ 6099 A2B2E2K2HgP3R+Form);

с внутренним байонетным соединением стандарта MSA (A2B2E1K1-Р3).

Для проверки на герметичность разработанного модульного переходника в качестве тест-веществ использовался аэрозоль хлорбензальмалонодинитрила (CS). Во время проведения испытаний подсоса вещества CS в органы дыхания и глаза не зафиксировано. Был сделан вывод о герметичности разработанного модульного переходника.

Настоящее изобретение относится к противогазной технике, к деталям противогазов. Модульный переходник для лицевой части МБ – 2 фильтрующего противогаза ПМК – 3 содержит гайку, выполненную внешним диаметром 59,5 мм и высотой 10,5 мм, на внешней стороне которой находятся трапециевидные выступы, и содержащую внутреннюю резьбу номинальным диаметром резьбы 47 мм и шагом резьбы 2 мм, сменную насадку, состоящую из бортика, резинового лепестка вдоха, крепления для резинового лепестка вдоха, прокладки, выполненной кольцевой формы и прямоугольного сечения, с внутренним диаметром 27 мм, наружным диаметром 40 мм и толщиной 2 мм, корпуса насадки, в котором выполнена внутренняя резьба с номинальным диаметром резьбы 40 мм, шагом резьбы 4 мм, радиусом закругления резьбы 1,25 мм, наименьшим внутренним диаметром 38,41 мм, наибольшим внутренним диаметром 38,06 мм и наименьшим наружным диаметром 40,06 мм, и наружная резьба с номинальный диаметром резьбы 47 мм и шагом резьбы 2 мм, посредством которой сменная насадка имеет возможность резьбового соединения с указанной гайкой, сменную насадку, состоящую из бортика, резинового лепестка вдоха, крепления для резинового лепестка вдоха, прокладки, выполненной кольцевой формы и прямоугольного сечения, с внутренним диаметром 27 мм, наружным диаметром 40 мм и толщиной 2 мм, корпуса насадки, в котором выполнена внутренняя резьба с шагом резьбы 3,629 мм, радиусом закругления резьбы 1,225 мм, высотой профиля резьбы 0,8 мм, наименьшим внутренним диаметром 38,56 мм, наибольшим внутренним диаметром 38,86 мм, наименьшим наружным диаметром 40,16 мм, и наружная резьба с номинальным диаметром резьбы 47 мм и шагом резьбы 2 мм, посредством которой сменная насадка имеет возможность резьбового соединения с указанной гайкой, сменную насадку с вертикальным проходным каналом, состоящую из бортика, резинового лепестка вдоха, крепления для резинового лепестка вдоха, прокладки, выполненной кольцевой формы и прямоугольного сечения, с внутренним диаметром 19 мм, наружным диаметром 40 мм и толщиной 2 мм, корпуса насадки, на котором выполнена наружная резьба с номинальный диаметром резьбы 47 мм и шагом резьбы 2 мм, посредством которой сменная насадка имеет возможность резьбового соединения с указанной гайкой, и наружное байонетное крепление в виде окружности с внешним диаметром 21 мм, внутренним диаметром 15 мм и тремя трапециевидными выступами, два из которых имеют ширину 7 мм в самой широкой части выступов, а третий выступ имеет ширину 5 мм в самой широкой его части, причем высота всех трех выступов составляет 3 мм относительно наружного диаметра байонетного крепления, сменную насадку с вертикальным проходным каналом, состоящую из бортика, резинового лепестка вдоха, крепления для резинового лепестка вдоха, прокладки, выполненной кольцевой формы и прямоугольного сечения, с внутренним диаметром 25 мм, наружным диаметром 42 мм и толщиной 2 мм, корпуса насадки, на котором выполнена наружная резьба с номинальный диаметром резьбы 47 мм и шагом резьбы 2 мм, посредством которой сменная насадка имеет возможность резьбового соединения с указанной гайкой, и наружное байонетное крепление, представляющее собой окружность с внешним диаметром 25 мм, внутренним диаметром 18,5 мм с тремя трапециевидными выступами, два из которых имеют ширину 7 мм в самой широкой части выступов, а третий выступ имеет ширину 5,5 мм в самой широкой его части, причем высота всех трех выступов составляет 3 мм относительно наружного диаметра байонетного крепления. Техническим результатом является обеспечение безопасного и герметичного соединения между лицевой частью фильтрующего противогаза и фильтрами, имеющими наружное резьбовое крепление с диаметром резьбы 40 мм и параметрами резьбы, соответствующими требованиям ГОСТ 8762-75, или наружное резьбовое крепление с диаметром резьбы 40 мм и параметрами резьбы, соответствующими требованиям стандарта EN 148-1:1999, или внутренние байонетные соединения стандарта 3М, JETA SAFETY и их аналогов, или внутренние байонетные соединения стандарта MSA, UNIX и их аналогов. 14 ил.

Модульный переходник для лицевой части МБ – 2 фильтрующего противогаза ПМК – 3, содержащий:

гайку, выполненную внешним диаметром 59,5 мм и высотой 10,5 мм, на внешней стороне которой находятся трапециевидные выступы, и содержащую внутреннюю резьбу номинальным диаметром резьбы 47 мм и шагом резьбы 2 мм,

сменную насадку, состоящую из бортика, резинового лепестка вдоха, крепления для резинового лепестка вдоха, прокладки, выполненной кольцевой формы и прямоугольного сечения, с внутренним диаметром 27 мм, наружным диаметром 40 мм и толщиной 2 мм, корпуса насадки, в котором выполнена внутренняя резьба с номинальным диаметром резьбы 40 мм, шагом резьбы 4 мм, радиусом закругления резьбы 1,25 мм, наименьшим внутренним диаметром 38,41 мм, наибольшим внутренним диаметром 38,06 мм и наименьшим наружным диаметром 40,06 мм, и наружная резьба с номинальный диаметром резьбы 47 мм и шагом резьбы 2 мм, посредством которой сменная насадка имеет возможность резьбового соединения с указанной гайкой,

сменную насадку, состоящую из бортика, резинового лепестка вдоха, крепления для резинового лепестка вдоха, прокладки, выполненной кольцевой формы и прямоугольного сечения, с внутренним диаметром 27 мм, наружным диаметром 40 мм и толщиной 2 мм, корпуса насадки, в котором выполнена внутренняя резьба с шагом резьбы 3,629 мм, радиусом закругления резьбы 1,225 мм, высотой профиля резьбы 0,8 мм, наименьшим внутренним диаметром 38,56 мм, наибольшим внутренним диаметром 38,86 мм, наименьшим наружным диаметром 40,16 мм, и наружная резьба с номинальный диаметром резьбы 47 мм и шагом резьбы 2 мм, посредством которой сменная насадка имеет возможность резьбового соединения с указанной гайкой,

сменную насадку с вертикальным проходным каналом, состоящую из бортика, резинового лепестка вдоха, крепления для резинового лепестка вдоха, прокладки, выполненной кольцевой формы и прямоугольного сечения, с внутренним диаметром 19 мм, наружным диаметром 40 мм и толщиной 2 мм, корпуса насадки, на котором выполнена наружная резьба с номинальный диаметром резьбы 47 мм и шагом резьбы 2 мм, посредством которой сменная насадка имеет возможность резьбового соединения с указанной гайкой, и наружное байонетное крепление в виде окружности с внешним диаметром 21 мм, внутренним диаметром 15 мм и тремя трапециевидными выступами, два из которых имеют ширину 7 мм в самой широкой части выступов, а третий выступ имеет ширину 5 мм в самой широкой его части, причем высота всех трех выступов составляет 3 мм относительно наружного диаметра байонетного крепления,

сменную насадку с вертикальным проходным каналом, состоящую из бортика, резинового лепестка вдоха, крепления для резинового лепестка вдоха, прокладки, выполненной кольцевой формы и прямоугольного сечения, с внутренним диаметром 25 мм, наружным диаметром 42 мм и толщиной 2 мм, корпуса насадки, на котором выполнена наружная резьба с номинальный диаметром резьбы 47 мм и шагом резьбы 2 мм, посредством которой сменная насадка имеет возможность резьбового соединения с указанной гайкой, и наружное байонетное крепление, представляющее собой окружность с внешним диаметром 25 мм, внутренним диаметром 18,5 мм с тремя трапециевидными выступами, два из которых имеют ширину 7 мм в самой широкой части выступов, а третий выступ имеет ширину 5,5 мм в самой широкой его части, причем высота всех трех выступов составляет 3 мм относительно наружного диаметра байонетного крепления.
