Резиновая гофрированная трубка для установки на лицевую часть МБ - 2 фильтрующего противогаза ПМК - 3 Российский патент 2025 года по МПК A62B18/08 A62B7/12

1. Область техники, к которой относится изобретение

Настоящее изобретение относится к противогазной технике, к деталям противогазов, полнолицевых масок и полумасок.

Резиновая гофрированная трубка Сущенко-Болясова, соединяющая лицевую часть фильтрующего средства индивидуальной защиты органов дыхания (далее – СИЗОД) с наружным резьбовым креплением фильтра (далее – резиновая гофрированная трубка) включает в себя резиновый гофрошланг, с верхней соединительной части которого подсоединен угловой переходник, предназначенный для подсоединения к лицевой части фильтрующего СИЗОД, а с нижней стороны соединительной части резинового гофрошланга подсоединена накидная гайка с ниппельным кольцом и самим ниппелем в сборе для подсоединения к резьбовому фильтру, имеющему наружное резьбовое крепление с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям ГОСТ 8762-75 [ГОСТ 8762-75. Межгосударственный стандарт. Резьба круглая диаметром 40 мм для противогазов и калибры к ней. Основные размеры].

Техническим результатом является обеспечение безопасного и герметичного соединения между лицевой частью фильтрующего СИЗОД с резьбовым креплением фильтра, имеющего наружную резьбу диаметром 40 мм и параметры резьбы, соответствующие требованиям ГОСТ 8762-75.

2. Уровень техники

Из уровня техники известна соединительная трубка [ГОСТ 12.4.166-85. Система стандартов безопасности труда. Лицевая часть ШМП для промышленных противогазов. Технические условия]. Верхний конец соединительной трубки служит для присоединения к лицевой части и состоит из резьбового прижима герметично соединенного с патрубком вдоха. Нижний конец соединительной трубки состоит из накидной гайки, герметично соединенной с ниппельным кольцом для присоединения к фильтру. Трубка выполнена из резины, соединительные детали трубки выполнены из металла.

Недостатками выбранного аналога является то, что данную соединительную трубку возможно использовать только для подсоединения к лицевым частям фильтрующим СИЗОД, имеющих внутреннее резьбовое соединение соответствующие требованиям ГОСТ 8762-75.

Из уровня техники известна трубка соединительная со штуцером угловым [https://arti-zavod.ru/upload/iblock/660/6600cbf59f7b8f7ab6e25026b94 a3200.pdf (дата обращения: 18.05.2024 г.)], которая является ближайшим аналогом настоящего изобретения.

Данная трубка соединительная со штуцером угловым обеспечивает герметичное соединение между лицевой частью противогаза ПМК-С и фильтрующе-поглощающей коробкой ФПК-7ПБ (ФПК-7ПМ, фильтром «ИЗОД» марки B1E1K2NOCO35SXP3RD).

Угловой штуцер выполнен из пластика, имеет в своем составе вращающееся прижимное кольцо, что позволяет регулировать угол поворота шланга относительно лицевой части противогаза ПМК-С. Угловой штуцер подсоединяется к резиновому гофрошлангу с помощью клея и металлического зажима.

Недостатками выбранного аналога является то, что данную трубку соединительную со штуцером угловым возможно использовать только для подсоединения к лицевым частям фильтрующих СИЗОД, имеющих внутреннее резьбовое соединение соответствующие требованиям ГОСТ 8762-75.

3. Раскрытие сущности изобретения

Техническая проблема, решаемая созданием изобретения ‒ обеспечить возможность использования фильтрующих СИЗОД (с лицевыми частями, не имеющих в своем составе внутренних резьбовых соединений, например, лицевые части фильтрующих противогазов ПМК – 3, ГП-7, ГП-9 и др., которые содержат в своем составе два сквозных отверстия (справа и слева), выполненных в виде окружности) совместно с защитными шлемами, имеющими в своем составе забрала («Велес», ПШ-97 «Джетта», «Маска-1Щ и др.) (фиг.1).

Практический смысл такого использования – обеспечить выполнение служебно-боевых задач военнослужащими Росгвардии (других силовых ведомств), в условиях применения специальных средств слезоточивого действия, при охране обществе общественного порядка или при выполнении других задач, когда военнослужащему необходимо одновременно использовать противогаз и шлем защитный.

В существующей комплектации противогаза ПМК – 3 использование противогаза с шлемом защитным (при опущенном забрале) не целесообразно с точки зрения безопасности военнослужащих, в связи с тем, что фильтр является препятствием для полного опускания забрала защитного шлема.

Техническим результатом является обеспечение безопасного и герметичного соединения между лицевой частью фильтрующего СИЗОД с резьбовым креплением фильтра, имеющего наружную резьбу диаметром 40 мм и параметры резьбы, соответствующие требованиям ГОСТ 8762-75.

Условно разработанную резиновую гофрированную трубку можно разделить на 3 основные части (фиг. 2):

резиновый гофрошланг (1);

угловой переходник (2);

накидная гайка с ниппельным кольцом и самим ниппелем в сборе (3).

1. Резиновый гофрошланг (фиг. 2).

Резиновый гофрошланг (1) имеет следующие основные размеры: длина – 550 мм, высота гофры шланга – 34 мм, ширина гофры шланга – 36 мм.

Резиновый гофрошланг (1) имеет две одинаковые по размеру соединительные части: верхнюю (4) и нижнюю (5), которые соединяются с поперечными складками (гофрой) шланга, длина соединительных частей (4, 5) – 30 мм, внешний диаметр соединительных частей (4, 5) – 25 мм, внутренний диаметр соединительных частей (4, 5) – 23 мм.

Резиновый гофрошланг (1) имеет поперечные складки (гофры), что придает ему необходимую упругость и обеспечивает прохождение воздуха при изгибах.

2. Угловой переходник (фиг. 2, фиг. 3, фиг. 6).

Угловой переходник (2) изготавливается из материалов на основе промышленных пластиков, таких как полиэтилентерефталат-гликоль, полиэтилен высокой плотности, полипропилен.

Угловой переходник (2) может быть изготовлен с помощью обычного или литьевого прессования, а также с помощью печати на 3D-принтерах.

Угловой переходник (2) представляет из себя неразъёмную деталь из пластика и стандартный резиновый лепесток вдоха (7) диаметром 35 мм, который вставляется в специальное крепление для лепестка вдоха (11).

Условно угловой переходник (2) можно разделить на 4 основные части:

a) Г-образную полую соединительную часть (8), которая в месте стыковки с верхней соединительной частью резинового гофрошланга (4) представляет эллипс, большая полуось которого составляет 15 мм, а малая полуось – 8,5 мм, при этом толщина стенок Г-образной полой соединительной части (8) составляет 2,5 мм;

б) основания (9), которое представляет собой окружность внешним диаметром 52 мм и толщиной 2,5 мм;

в) наружного резьбового соединения (10), которое имеет следующие характеристики:

номинальный диаметр резьбы – 46 мм;

количество витков резьбы – 4;

шаг резьбы – 2 мм;

г) крепление для лепестка вдоха (11).

Угловой переходник (2) соединяется с резиновым гофрошлангом (1) с помощью клея и металлического зажима (6) через верхнюю соединительную часть резинового гофрошланга (4).

Порядок подсоединения углового переходника (2) к резиновой гофрированной трубке (1) следующий:

нанести клей на внутреннюю поверхность верхней соединительной части резинового гофрошланга (4), вставить угловой переходник (2) Г-образной полой соединительной частью (8) во внутреннюю поверхность верхней соединительной части резинового гофрошланга (4) до упора;

дополнительно произвести закрепление с помощью металлического зажима верхней соединительной части резинового гофрошланга (4) и углового переходника.

Угловой переходник (2) является право и левосторонним одновременно, то есть подходит для подсоединения, как с правым, так и с левым отверстием лицевой части МБ – 2 противогаза ПМК – 3 (фиг. 4).

3. Накидная гайка с ниппельным кольцом и самим ниппелем в сборе (фиг. 2, фиг. 5).

Накидная гайка (15) выполнена из металла, имеет круглую внутреннюю резьбу, соответствующую требованиям ГОСТ 8762-75:

номинальный диаметр резьбы – 40 мм;

шаг резьбы – 4 мм; радиус закругления – 1,25 мм;

наименьший внутренний диаметр – 38,41 мм;

наибольший внутренний диаметр – 38,06 мм;

наименьший наружный диаметр – 40,06 мм.

Высота накидной гайки составляет 20 мм, внутри накидной гайки есть отверстие диаметром 26 мм, для соединения с ниппелем. Схема соединения накидной гайки с ниппелем и ниппельным кольцом представлена на фиг. 5.

Ниппель выполнен из металла (16), представляет из себя полый цилиндр, высота которого – 24 мм, толщина боковой поверхности – 1 мм, радиус цилиндра – 12 мм, на конце верхнего основания цилиндра имеется утолщение в виде окружности диаметром – 25,2 мм (предназначено для фиксации на внутренней поверхностью соединительной части резинового гофрошланга). Нижнее основание цилиндра соединено с кольцом, имеющим внутренний диаметр – 24 мм; наружный диаметр – 33,5 мм; толщину – 0,5 мм, которое предназначено для соединения с резиновым ниппельным кольцом (17), путем вставки его в отверстие (18).

Резиновое ниппельное кольцо (17) выполняет роль прокладки между наружным резьбовым соединением фильтра и гайкой резиновой гофрированной трубки, предназначено для герметичного соединения между фильтром и резиновым гофрошлангом (1).

Резиновое ниппельное кольцо имеет высоту ‒ 7 мм, внутренний диаметр – 26,5 мм, наружный диаметр – 36,5 мм. Внутри резинового ниппельного кольца имеется отверстие, выполненное по всему диаметру внутренней окружности ниппельного кольца глубиной 2 мм (18).

Порядок подсоединения к резиновой гофрированной трубке (фиг. 5, фиг.2):

вставить ниппельное кольцо (17) со стороны внутреннего диаметра в выступ ниппеля в виде кольца;

вставить ниппель с ниппельным кольцом (14) в гайку (15);

нанести клей на внутреннюю поверхность нижней соединительной части резинового гофрошланга (5);

вставить накидную гайку с ниппельным кольцом и самим ниппелем (14, 15) внутрь нижней соединительной части резинового гофрошланга (5), далее произвести склеивание;

дополнительно произвести закрепление с помощью металлического зажима (6) нижней соединительной части резинового гофрошланга (5) и накидной гайкой с ниппельным кольцом и самим ниппелем в сборе (3).

Подсоединение разработанной резиновой гофрированной трубки к лицевой части МБ – 2 противогаза ПМК – 3 осуществляется за счет резьбового крепления углового переходника (2) с гайкой (12) (фиг. 3).

Гайка (12) изготавливается из материалов на основе промышленных пластиков, таких как полиэтилентерефталат-гликоль, полиэтилен высокой плотности, полипропилен.

Гайка (12) может быть изготовлена с помощью обычного или литьевого прессования, а также с помощью печати на 3D-принтерах.

Гайка (12) имеет следующие размеры:

внешний диаметр – 59,5 мм;

высоту – 10,5 мм.

Гайка (12) содержит внутреннее резьбовое соединение (13), с номинальным диаметром резьбы – 46 мм и шагом резьбы – 2 мм.

С внешней стороны гайки (12) находятся 8 трапециевидных выступов (14), которые обеспечивают подачу воздуха в подмасочное пространство противогаза ПМК – 3, а также обеспечивают штатную работу лепестка вдоха (7).

Порядок подсоединения разработанной резиновой гофрированной трубки к лицевой части МБ – 2 противогаза ПМК – 3:

взять в руку резиновую гофрированную трубку за угловой переходник (2) и вставить его со стороны наружнего резьбового соединения (10) в отверстие, выполненное в виде окружности (правое или левое) лицевой части МБ – 2 противогаза ПМК – 3 до упора таким образом, чтобы основание (9) плотно прилегало к лицевой части МБ – 2 противогаза ПМК – 3;

взять в руку гайку (12) и с обратной стороны лицевой части МБ – 2 противогаза ПМК – 3 закрутить по часовой стрелке в месте стыковки с наружным резьбовым соединением (10) углового переходника (2).

Разработанная резиновая гофрированная трубка может использоваться с лицевой частью фильтрующего СИЗОД как совместно с шлемом защитным, так и без него, когда необходимо использование фильтров большого габарита (более 500 г). Практический смысл такого использования фильтров большого габарита заключается в увеличении защитной емкости фильтров (фиг. 4).

Варианты подсоединения разработанной резиновой гофрированной трубки к лицевой части МБ – 2 противогаза ПМК – 3 (фиг. 4):

1 вариант – резиновая гофрированная трубка подсоединяется справа к лицевой части МБ – 2 противогаза ПМК – 3, а с левой стороны крепления – устанавливается штатная заглушка.

2 вариант – резиновая гофрированная трубка подсоединяется слева к лицевой части МБ – 2 противогаза ПМК – 3, а с правой стороны крепления – устанавливается заглушка.

3 вариант – резиновая гофрированная трубка подсоединяется слева и справа к лицевой части МБ – 2 противогаза ПМК – 3, то есть подсоединяются 2 резиновые гофрированные трубки одновременно.

Подсоединение фильтра, имеющего параметры резьбы по ГОСТ 8762-75 к разработанной резиновой гофрированной трубке происходит путем вкручивания фильтра по часовой стрелке до упора в отверстие накидной гайки с ниппельным кольцом, которое выполняет функцию прокладки и обеспечивает герметичность подсоединения между накидной гайкой с ниппельным кольцом и самим ниппелем в сборе (3) и наружным резьбовым креплением фильтра.

Для удобства использования фильтров, имеющих резьбу по ГОСТ 8762-75 с разработанной резиновой гофрированной трубкой и фильтрующими СИЗОД, рекомендуется использовать сумку для противогаза. Сумка для противогаза надевается через плечо, фильтр укладывается в сумку для противогаза (фиг.1).

Заявленный технический результат достигается за счет герметичного подсоединения разработанной резиновой гофрированной трубки со стороны углового переходника (2) к лицевой части фильтрующего СИЗОД, а с другой стороны ‒ подсоединения резьбового фильтра, имеющего диаметр наружной резьбы 40 мм.

4. Краткое описание чертежей, иных графических материалов

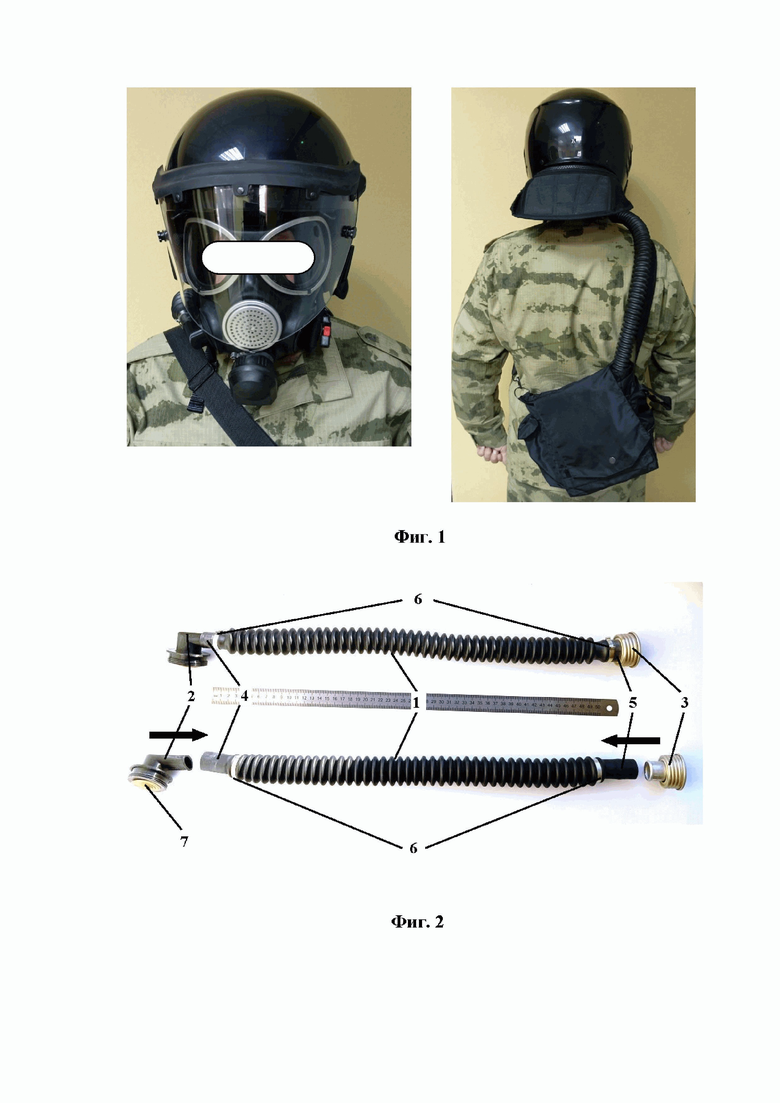

Фиг. 1. Изображение военнослужащего Росгвардии в надетом противогазе ПМК – 3 и шлеме защитном противоударном «Велес» с подсоединенной разработанной резиновой гофрированной трубкой (вид спереди и сзади).

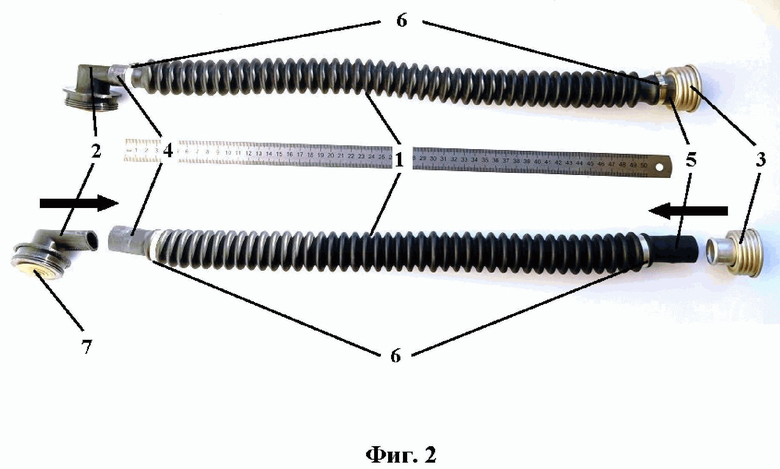

Фиг. 2. Изображение разработанной резиновой гофрированной трубки в собранном и разобранном виде.

На фиг. 2 приняты следующие обозначения:

1 – резиновый гофрошланг;

2 – угловой переходник;

3 – накидная гайка с ниппельным кольцом и самим ниппелем в сборе;

4 – верхняя соединительная часть резинового гофрошланга;

5 – нижняя соединительная часть резинового гофрошланга;

6 – металлические зажимы;

7 – резиновый лепесток вдоха.

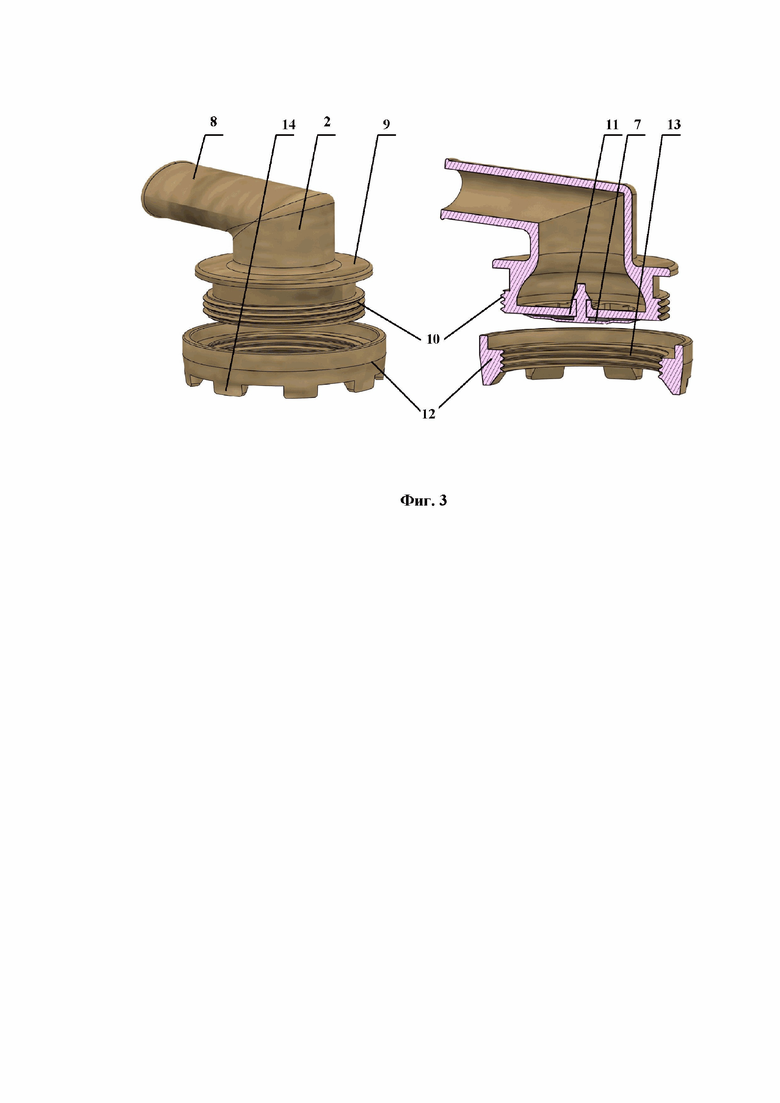

Фиг. 3. Общий вид и аксонометрический вертикальный разрез углового переходника и гайки по центральной осевой линии.

На фиг. 3 приняты следующие обозначения:

2 – угловой переходник;

7 – резиновый лепесток вдоха;

8 – Г-образная полая соединительная часть углового переходника;

9 – основание углового переходника;

10 – наружное резьбовое соединение углового переходника;

11 – крепление для лепестка вдоха;

12 – гайка;

13 – внутреннее резьбовое соединение гайки;

14 – трапециевидные выступы с внешней стороны гайки.

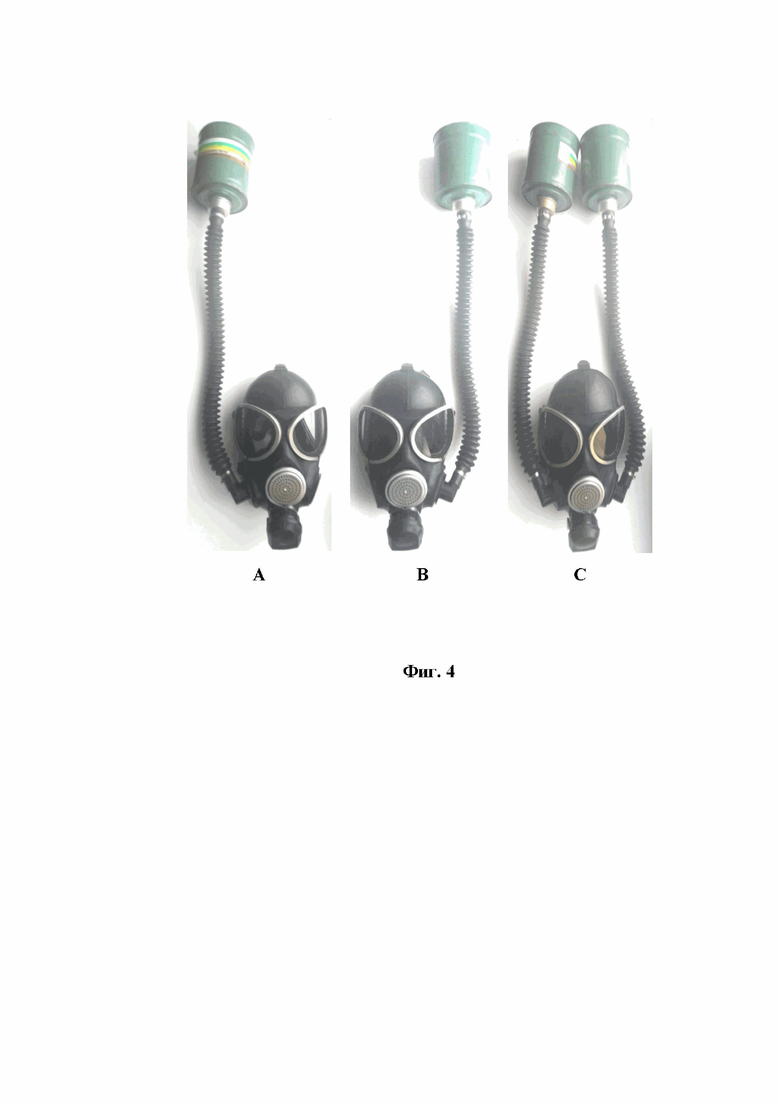

Фиг. 4. Изображение противогаза ПМК – 3 c подсоединенной резиновой гофрированной трубкой и комбинированным фильтром 3 класса защиты ФК-5Б А3В3Е2K2P3 (варианты подсоединения).

А, В – вариант подсоединения разработанной резиновой гофрированной трубки с правой (левой) стороны лицевой части МБ – 2 противогаза ПМК – 3 и заглушки с левой (правой) стороны лицевой части МБ – 2 противогаза ПМК – 3;

С – вариант одновременного подсоединения 2 разработанных резиновых гофрированных трубок с правой и левой стороны лицевой части МБ – 2 противогаза ПМК – 3.

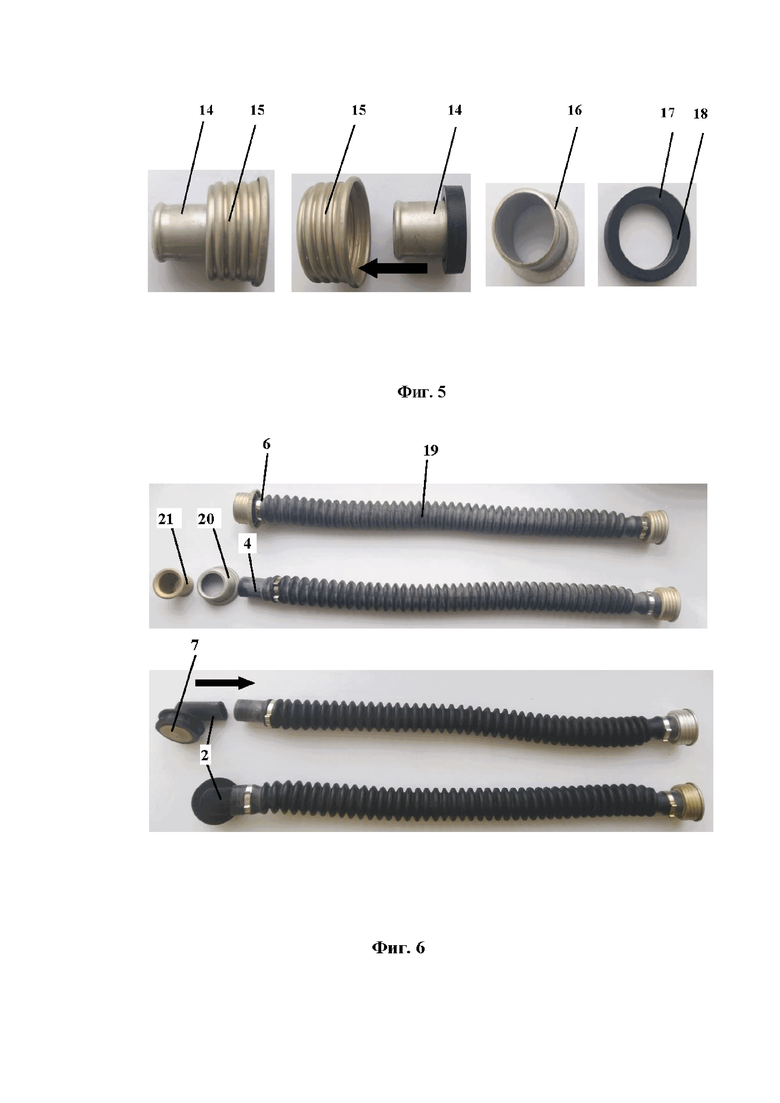

Фиг. 5. Изображение накидной гайки с ниппельным кольцом и самим ниппелем в сборе и по отдельности.

На фиг. 5 приняты следующие обозначения:

14 – ниппель в сборе с резиновым ниппельным кольцом;

15 – накидная гайка;

16 – ниппель;

17 – резиновое ниппельное кольцо;

18 – отверстие, выполненное по всему диаметру внутренней окружности ниппельного кольца глубиной 2 мм.

Фиг. 6. Этапы осуществления изобретения от заготовки до готового изделия.

На фиг. 6 приняты следующие обозначения:

2 – угловой переходник;

4 – верхняя соединительная часть резинового гофрошланга;

6 – металлический зажим;

7 – резиновый лепесток вдоха;

19 – трубка соединительная, разработанная по ГОСТ 12.4.166-85;

20 – прижим ввинтной;

21 – патрубок.

5. Осуществление изобретения

Заявленная резиновая гофрированная трубка была изготовлена на основе соединительной трубки, разработанной по ГОСТ 12.4.166-85 (19), которая использовалась в качестве заготовки, следующим образом (фиг. 6):

1. Из соединительной трубки (19) с помощью плоскогубцев и отвертки был отогнут металлический зажим (6) и демонтированы: прижим ввинтной (20) и патрубок (21) из верхней части резинового гофрошланга (4) соединительной трубки (19).

2. Угловой переходник (2) был изготовлен с помощью 3D-печати, в качестве материала использовался пластик марки PETG.

Для печати углового переходника (2) использовался 3-D принтер ‒ модель Anycubic i3 Mega-S.

В качестве лепестка вдоха был использован стандартный резиновый лепесток (7), из состава противогаза ПМК-С.

3. Соединение углового переходника (2) с верхней соединительной частью резинового гофрошланга (4) соединительной трубки (19) осуществлялось с помощью клея, а далее осуществлялась закрепление с помощью металлического зажима (6). Для склейки изделий использовался клей марки БФ-2.

Герметичность разработанной резиновой гофротрубки проверялось в палатке для проверки противогазов по стандартной методике, которую используют в войсках национальной гвардии Российской Федерации для проверки противогазов.

Испытания на герметичность разработанной резиновой гофротрубки проходили на базе Федерального государственного казенного учреждения «Главный центр научных исследований Федеральной службы войск национальной гвардии Российской Федерации».

В качестве фильтрующего СИЗОД использовался противогаз ПМК – 3, с правой стороны лицевой части которого подсоединялась разработанная резиновая гофрированная трубка с установленным фильтром 3 класса защиты ФК-5Б А3В3Е2K2P3.

Для проверки на герметичность разработанной резиновой гофрированной трубки в качестве тест-веществ использовался аэрозоль хлорбензальмалонодинитрила (CS). Во время проведения испытаний подсоса вещества CS в органы дыхания и глаза не зафиксировано. Был сделан вывод о герметичности разработанной резиновой гофрированной трубки.

Настоящее изобретение относится к противогазной технике, к деталям противогазов, полнолицевых масок и полумасок. Резиновая гофрированная трубка для установки на лицевую часть МБ – 2 фильтрующего противогаза ПМК – 3 образована резиновым гофрошлангом, угловым переходником, ниппелем в сборе, накидной гайкой с резиновым ниппельным кольцом и гайкой, причем с верхней соединительной части резинового гофрошланга подсоединен угловой переходник, а с нижней стороны соединительной части резинового гофрошланга подсоединена накидная гайка с резиновым ниппельным кольцом и самим ниппелем в сборе, угловой переходник выполнен с наружной резьбой номинальным диаметром резьбы 46 мм и шагом резьбы 2 мм и снабжен лепестком вдоха, установленным в крепление для лепестка вдоха, накидная гайка выполнена с круглой внутренней резьбой номинальным диаметром 40 мм, шагом резьбы 4 мм, радиусом закругления 1,25 мм, наименьшим внутренним диаметром 38,41 мм, наибольшим внутренним диаметром 38,06 мм, наименьшим наружным диаметром 40,06 мм, внутри накидной гайки выполнено отверстие для соединения с ниппелем, выполненным в виде полого цилиндра, на конце верхнего основания которого имеется утолщение в виде окружности, а нижнее основание цилиндра соединено с кольцом, которое соединено с резиновым ниппельным кольцом, гайка выполнена с внутренней резьбой номинальным диаметром 46 мм и шагом резьбы 2 мм, обеспечивающей возможность её резьбового соединения с соответствующей наружной резьбой углового переходника, а с внешней стороны гайки расположены трапециевидные выступы. Техническим результатом является обеспечение безопасного и герметичного соединения между лицевой частью фильтрующего СИЗОД с резьбовым креплением фильтра, имеющего наружную резьбу диаметром 40 мм и параметры резьбы, соответствующие требованиям ГОСТ 8762-75. 1 з.п. ф-лы, 6 ил.

1. Резиновая гофрированная трубка для установки на лицевую часть МБ – 2 фильтрующего противогаза ПМК – 3, образованная резиновым гофрошлангом, угловым переходником, ниппелем в сборе, накидной гайкой с резиновым ниппельным кольцом и гайкой, причем с верхней соединительной части резинового гофрошланга подсоединен угловой переходник, а с нижней стороны соединительной части резинового гофрошланга подсоединена накидная гайка с резиновым ниппельным кольцом и самим ниппелем в сборе, угловой переходник выполнен с наружной резьбой номинальным диаметром резьбы 46 мм и шагом резьбы 2 мм и снабжен лепестком вдоха, установленным в крепление для лепестка вдоха, накидная гайка выполнена с круглой внутренней резьбой номинальным диаметром 40 мм, шагом резьбы 4 мм, радиусом закругления 1,25 мм, наименьшим внутренним диаметром 38,41 мм, наибольшим внутренним диаметром 38,06 мм, наименьшим наружным диаметром 40,06 мм, внутри накидной гайки выполнено отверстие для соединения с ниппелем, выполненным в виде полого цилиндра, на конце верхнего основания которого имеется утолщение в виде окружности, а нижнее основание цилиндра соединено с кольцом, которое соединено с резиновым ниппельным кольцом, гайка выполнена с внутренней резьбой номинальным диаметром 46 мм и шагом резьбы 2 мм, обеспечивающей возможность её резьбового соединения с соответствующей наружной резьбой углового переходника, а с внешней стороны гайки расположены трапециевидные выступы.

2. Резиновая гофрированная трубка по п.1, отличающаяся тем, что резьба углового переходника выполнена с четырьмя витками.
