Двойная резиновая гофрированная трубка для соединения лицевой части фильтрующего средства индивидуальной защиты органов дыхания, снабженного двумя внутренними креплениями с защелками, с фильтрами, имеющими наружную резьбу Российский патент 2025 года по МПК A62B18/08 A62B7/10

1. Область техники, к которой относится изобретение

Настоящее изобретение относится к противогазной технике, к деталям противогазов, полнолицевых масок и полумасок.

Двойная резиновая гофрированная трубка Сущенко-Болясова (далее - двойная резиновая гофрированная трубка), соединяющая два внутренних крепления стандарта 3М™ Secure Click™ [https://www.3m.com/3M/en_US /p/?Ntt=3M™+Secure+Click (Дата обращения: 13.06.2024)] и их аналогов, лицевой части фильтрующего средства индивидуальной защиты органов дыхания (далее - СИЗОД) с наружным резьбовым креплением фильтра, имеющему наружное резьбовое крепление с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям ГОСТ 8762-75 [ГОСТ 8762-75. Межгосударственный стандарт. Резьба круглая диаметром 40 мм для противогазов и калибры к ней. Основные размеры] включает в себя два резиновых гофрошланга, с верхних соединительных частей которых подсоединены два переходника с наружными креплениями, а с нижних сторон соединительных частей двух резиновых гофрошлангов подсоединен Y-образный переходник (фиг.1).

Техническим результатом является обеспечение безопасного и герметичного соединения между лицевой частью СИЗОД, имеющей внутренние крепления стандарта 3М™ Secure Click™ и их аналогов с резьбовым креплением фильтра, имеющего наружную резьбу диаметром 40 мм и параметры резьбы, соответствующие требованиям ГОСТ 8762-75.

2. Уровень техники

Из уровня техники известен дыхательный аппарат с принудительной подачей воздуха на базе полнолицевой маски 3S MSA [https://sg.msasafety.com/Supplied-Air-Respirators-(SCBA)/Fresh-Air-Supply-Systems/Turbo-Flo/p/000010001000001224?locale=en (Дата обращения: 13.06.2024)].

В составе данного дыхательного аппарата имеется двойной резиновый шланг, который является ближайшим аналогом (прототипом) заявленного изобретения.

Двойной резиновый шланг имеет в своем составе 2 переходника: переходник с клапаном сброса избыточного давления для подсоединения к полнолицевой маске 3S (MSA), который имеет в своем составе наружное резьбовым креплением с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям стандарта EN 148-1:1999 [EN 148-1:1999 Respiratory protective devices - Threads for facepieces - Part 1: Standard thread connection];

Y-образный переходник с внутренним резьбовым соединением с параметрами резьбы, соответствующими требованиям стандарта EN 148-1:1999.

К недостаткам такого двойного резинового шланга следует отнести то, что он подходит только для лицевых частей СИЗОД, имеющих резьбовое соединение стандарта EN 148-1:1999. Кроме того, его нельзя использовать для лицевых частей СИЗОД, имеющих наружные байонетные крепления и внутренние крепления стандарта 3М™ Secure Click™ и их аналогов.

3. Раскрытие сущности изобретения

Из уровня техники известны СИЗОД (полумаски и полнолицевые маски) серии 3М™ Secure Click™: HF-801, HF-802, HF-803, FF-801, FF-802, FF-803 [https://www.3m.com/3M/en_US/p/?Ntt=3M™+Secure+Click (Дата обращения: 13.06.2024)], которые отличаются от других СИЗОД тем, что подсоединение фильтров к лицевым частям СИЗОД происходит за счет наружных креплений фильтров П-образной формы, которые защелкиваются во внутренних креплениях лицевой части СИЗОД.

Однако оригинальные фильтры серии 3М™ Secure Click™ имеют малую сорбционную емкость по сравнению с фильтрами с наружной резьбой диаметром 40 мм и параметрами резьбы, соответствующие требованиям ГОСТ 8762-75 (особенно 3 класса защиты) и в некоторых случаях таких фильтров хватает на 1 раз использования (например, при проведении дезинсекции помещений штатными средствами).

Кроме того, использование полумасок серии 3М Secure Click (HF-800) с штатными фильтрами не позволяет использовать их для защиты органов дыхания сварщиков при использовании сварочных масок российского производства, в связи с тем, что штатные фильтры серии 3М™ Secure Click™ не позволяют до конца опустить защитный щиток сварочной маски (фиг.2).

Первая техническая проблема, решаемая созданием изобретения - обеспечить возможность использования фильтров, имеющих наружное резьбовое крепление с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям ГОСТ 8762-75 с лицевыми частями СИЗОД, имеющих внутренние крепления стандарта 3М™ Secure Click™ и их аналогов за счет их подсоединения через разработанную двойную резиновую гофрированную трубку (фиг.3, 4).

Вторая техническая проблема, решаемая созданием изобретения - обеспечить совместимость лицевых частей полумасок серии 3М™ Secure Click™ и их аналогов со сварочными масками российского производства при использовании фильтров, имеющих наружное резьбовое крепление с диаметром резьбы 40 мм и параметрами резьбы, соответствующими требованиям ГОСТ 8762-75 (фиг.5).

Третья техническая проблема, решаемая созданием изобретения - обеспечить возможность подключения к лицевым частям СИЗОД серии 3М™ Secure Click™ и их аналогов воздухоподводящего шланга с параметрами наружной резьбы, соответствующие требованиям ГОСТ 8762-75 из состава комплекта шланговых противогазов, как с принудительной подачей воздуха, так и без нее (фиг.6).

Техническим результатом является обеспечение безопасного и герметичного соединения между лицевой частью СИЗОД, имеющей внутренние крепления стандарта 3М™ Secure Click™ и их аналогов с резьбовым креплением фильтра, имеющего наружную резьбу диаметром 40 мм и параметры резьбы, соответствующие требованиям ГОСТ 8762-75.

Условно разработанную двойную резиновую гофрированную трубку можно разделить на три основные части (фиг.7):

1. Резиновый гофрошланг (1) (2 шт.).

2. Переходник с наружным креплением (2), соединяющий верхнюю соединительную часть резинового гофрошланга (3) и внутреннее крепление стандарта 3М™ Secure Click™ и их аналогов лицевой части СИЗОД (2 шт.) (далее - переходник с наружным креплением).

3. Y-образный переходник (4), соединяющий две нижние соединительные части резиновых гофрошлангов (5) с резьбовым креплением фильтра, имеющего наружную резьбу диаметром 40 мм и параметры резьбы, соответствующие требованиям ГОСТ 8762-75 (1 шт.) (далее - Y-образный переходник).

Разберем подробно каждую составную часть разработанной двойной резиновой гофрированной трубки.

1. Резиновый гофрошланг (1) (фиг.7, 8):

Резиновый гофрошланг (1) имеет следующие основные размеры: длина - 550 мм, высота гофры шланга - 34 мм, ширина гофры шланга - 36 мм.

Резиновый гофрошланг (1) имеет две одинаковых по размерам соединительные части: верхнюю (3) и нижнюю (5), которые соединяются с поперечными складками резинового гофрошланга, длина соединительной части - 30 мм, внешний диаметр соединительной части - 25 мм, внутренний диаметр соединительной части - 23 мм.

Резиновый гофрошланг (1) имеет поперечные складки (гофры), что придает ему необходимую упругость и обеспечивает прохождение воздуха при изгибах.

Всего в составе двойной резиновой гофрированной трубки используется два резиновых гофрошланга (1).

2. Переходник с наружным креплением (2) (фиг.7-9):

Переходник с наружным креплением (2) изготавливается из материалов на основе промышленных пластиков, таких как полиэтилентерефталат-гликоль, полиэтилен высокой плотности, полипропилен.

Переходник с наружным креплением (2) может быть изготовлен с помощью обычного или литьевого прессования, а также с помощью аддитивных технологий.

Переходник с наружным креплением (2) представляет из себя неразъемную деталь, состоящую из:

а) основания (6), представляющего из себя полый эллиптический цилиндр, верхняя часть основания (7) которого соединена с наружным креплением (8) переходника, а нижняя часть основания (9) представляет собой эллипс, длина большой оси эллипса составляет 32,5 мм, длина малой оси эллипса - 15,5 мм, толщина стенок боковой поверхности полого эллиптического цилиндра составляет 3 мм;

б) наружного крепления (8), которое включает в себя:

- площадку для крепления (10), выполненную в виде равнобедренной трапеции, длина верхнего основания трапеции составляет 52 мм, длина нижнего основания трапеции составляет 60,5 мм;

- П-образное наружное крепление (11), которое расположено под углом 90 градусов по отношению к верхнему основанию трапеции площадки для крепления (10) и имеет следующие размеры: высоту - 16 мм, ширину - 37 мм, толщину - 2 мм; внутри П-образного наружного крепления (11) находится отверстие (12), которое фиксируется защелкой внутреннего крепления стандарта 3М™ Secure Click™ и их аналогов лицевой части СИЗОД, при этом раздается характерный звук, что является подтверждением тому, что переходник с наружным креплением (2) вставлен и надежно закреплен защелкой внутреннего крепления лицевой части СИЗОД;

- соединительную часть (13), которая предназначена для подсоединения к лицевой части СИЗОД, обеспечивает движение очищенного воздуха от фильтра, через резиновый гофрошланг к лицевой части СИЗОД (14), выполнена в форме полого эллиптического цилиндра (длина большой оси эллипса составляет - 47 мм, длина малой оси эллипса - 9 мм, толщина стенок боковой поверхности полого эллиптического цилиндра составляет - 2 мм) и расположена под углом 90 градусов по отношению к нижнему основанию трапеции площадки для крепления (10).

Переходник с наружным креплением (2) соединяется с верхней соединительной частью (3) резинового гофрошланга (1) с помощью клея, далее скрепляется хомутом.

3. Y-образный переходник (4) (фиг.7, 8, 10):

Y-образный переходник (4) изготавливается из материалов на основе промышленных пластиков, таких как полиэтилентерефталат-гликоль, полиэтилен высокой плотности, полипропилен.

Y-образный переходник (4) может быть изготовлен с помощью обычного или литьевого прессования, а также с помощью аддитивных технологий.

Y-образный переходник (4) состоит из корпуса переходника (15) и прокладки (16).

Прокладка (16) имеет кольцевую цельную форму, в вертикальном сечении прямоугольник, внутренний диаметр - 27 мм, наружный диаметр - 40 мм, толщина - 2 мм.

Прокладка изготавливается из материалов, отвечающих установленным требованиям [ГОСТ 481-80. Паронит и прокладки из него. Технические условия и ГОСТ 7338-77 Пластины резиновые и резинотканевые. Технические условия], в том числе из установленных стандартов резин или из термоотверждающихся силиконовых материалов ELASTOSIL LR 3070 от Wacker-Silicones (Мюнхен, Германия); серии KE2095 или KE2009 (такие как, например, KE2095-60, KE2095-50, KE2095-40) или Х-34-1547А/В, Х-34-1625А/В, Х-34-1625А/В.

Корпус переходника (15) имеет Y-образную форму и представляет собой неразъемную деталь, условно ее можно разделить на следующие части:

- верхнюю соединительную часть (17), которая предназначена для соединения с нижними соединительными частями двух резиновых гофрошлангов (5), она представляет собой два полых цилиндра, расположенных под углом 90 градусов, с радиусами 13 мм каждый, толщиной стенок боковых поверхностей - 3 мм, высотой - 35 мм каждый; для надежной фиксации с нижними соединительными частями двух резиновых гофрошлангов (5) с верхней соединительной частью (17) Y-образного переходника (4) с помощью хомутов, имеются утолщения, выполненные в виде колец (18) внешним диаметром 27 мм;

- нижнюю соединительную часть (19), которая предназначена для соединения с резьбовым фильтром, имеющему наружное резьбовое крепление с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям ГОСТ 8762-75, она представляет собой гайку, с внешней стороны которой находится 6 пальцевых упоров (20), предназначенных для удобства фиксации нижней соединительной части (19) Y-образного переходника (4) в руке; с внутренней стороны гайки находится прокладка (16), которая фиксируется на площадке для прокладки (21) без использования клея, других химических веществ; гайка, имеет круглую внутреннюю резьбу, соответствующую требованиям ГОСТ 8762-75:

номинальный диаметр резьбы - 40 мм;

шаг резьбы - 4 мм;

радиус закругления - 1,25 мм;

наименьший внутренний диаметр - 38,41 мм;

наибольший внутренний диаметр - 38,06 мм;

наименьший наружный диаметр - 40,06.

Y-образный переходник (4) соединяется с двумя нижними соединительными частями двух резиновых гофрошлангов (5) с помощью клея, далее скрепляется двумя хомутами (фиг.8).

Порядок использования разработанной двойной резиновой гофрированной трубки с лицевыми частями СИЗОД:

1. Надеть на голову лицевую часть СИЗОД в соответствии с инструкцией, произвести подгонку лицевой части СИЗОД по размеру головы.

2. Взять в руку нижнюю соединительную часть (19) Y-образного переходника (4) и закрутить фильтр (воздухоподводящий шланг из состава комплекта шлангового противогаза), имеющий наружное резьбовое крепление с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям ГОСТ 8762-75 по часовой стрелке до упора.

3. Перевести двойную резиновую гофрированную трубку назад за спину, таким образом, чтобы фильтр (воздухоподводящий шланг из состава комплекта шлангового противогаза) находился на спине, а два переходника с наружными креплениями (2) взять в левую и правую руку, далее вставить их во внутренние крепления стандарта 3М™ Secure Click™ и их аналогов лицевой части СИЗОД до упора (до щелчка).

4. Для удобства работы с разработанной двойной резиновой гофрированной трубкой и фильтром, возможно использовать сумку для противогаза (фиг.11).

5. При использовании маски сварщика - надеть маску сварщика на голову, опустить защитный щиток (фиг.5).

4. Краткое описание чертежей, иных графических материалов

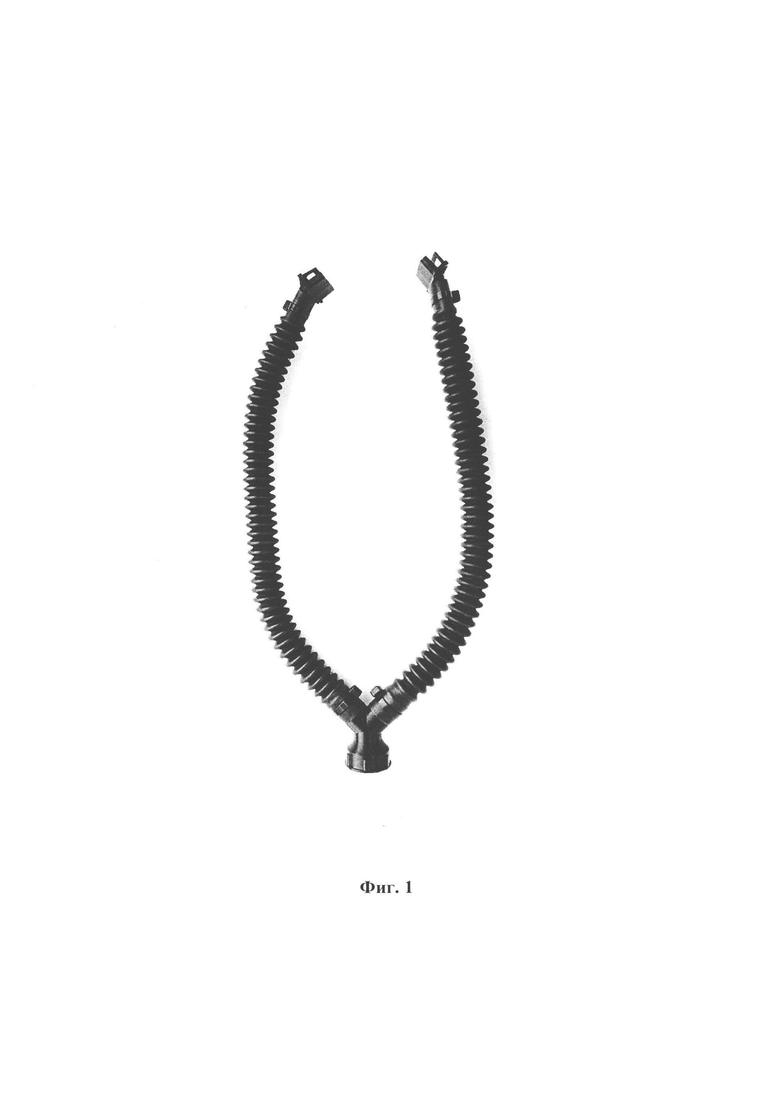

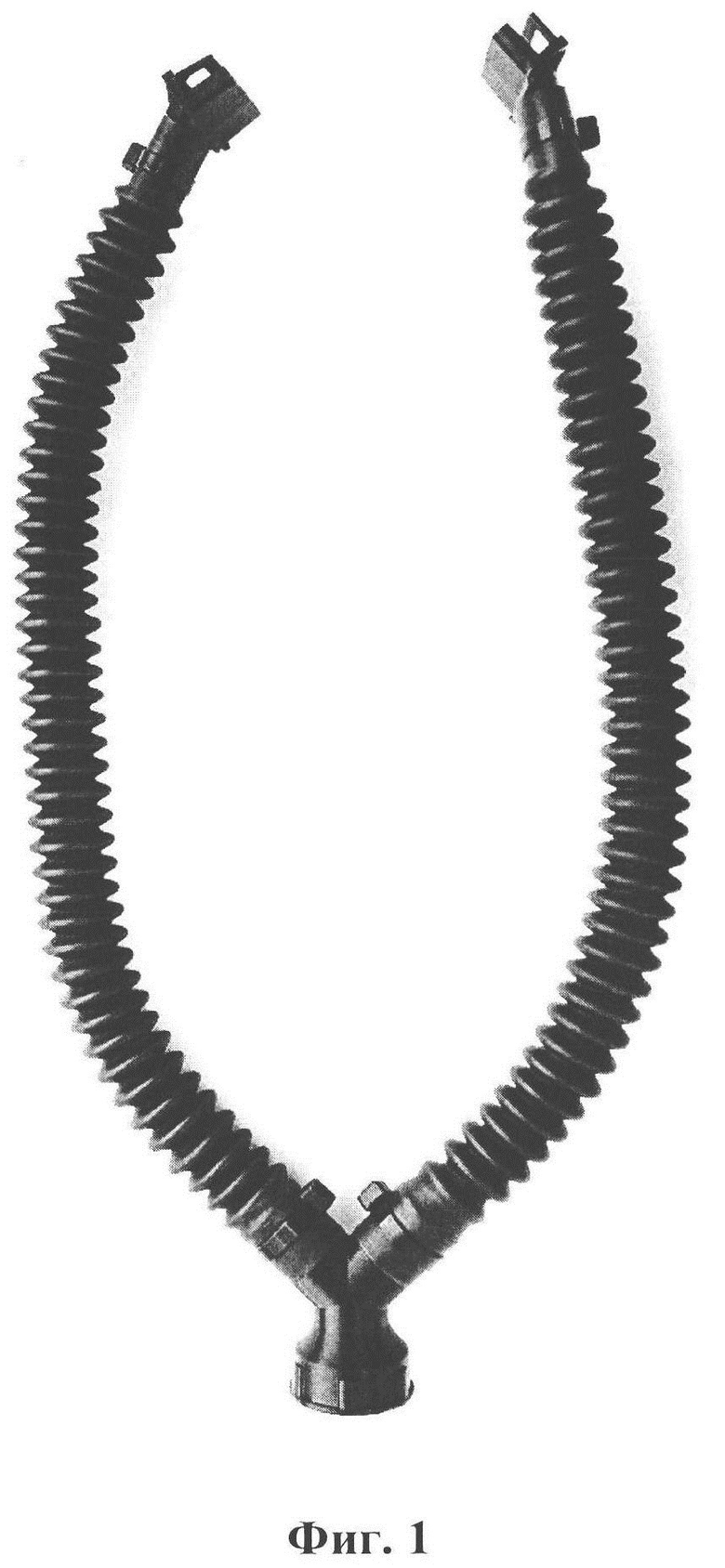

Фиг.1. Изображение разработанной двойной резиновой гофрированной трубки (вид сверху).

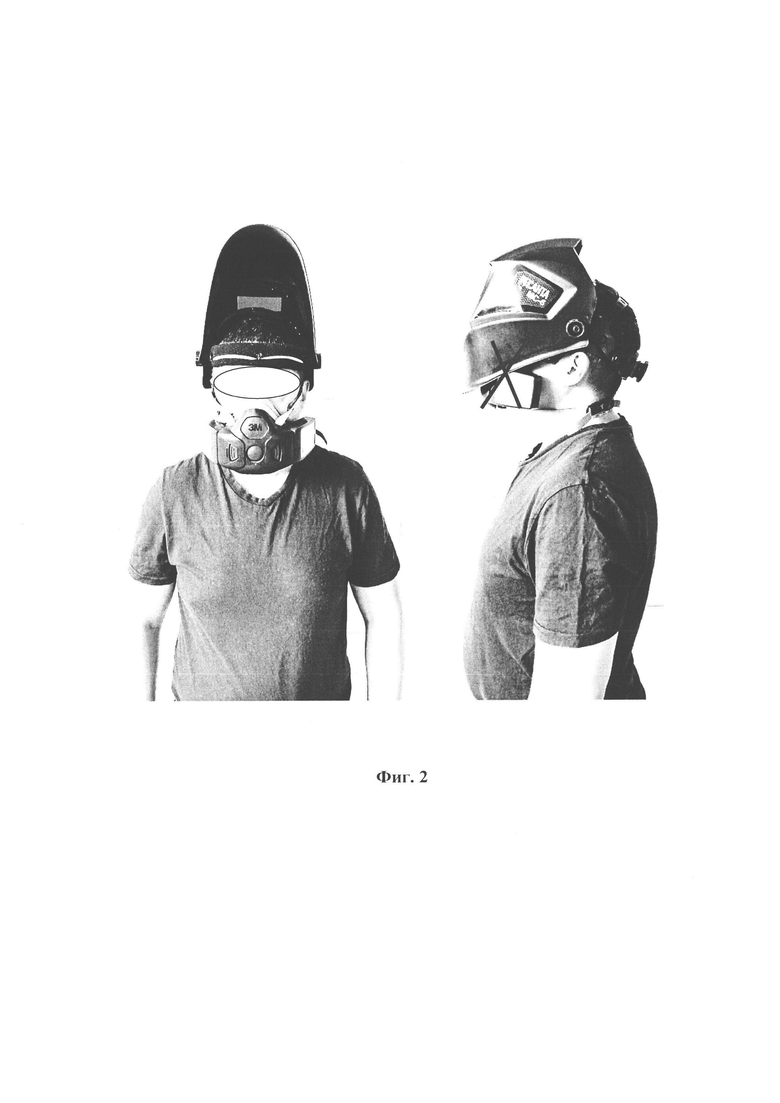

Фиг.2. Изображение полумаски 3М™ Secure Click™ HF-803 с фильтрами 3М D9035 на голове сварщика с маской сварщика Ресанта МС-6 (вид спереди и сбоку).

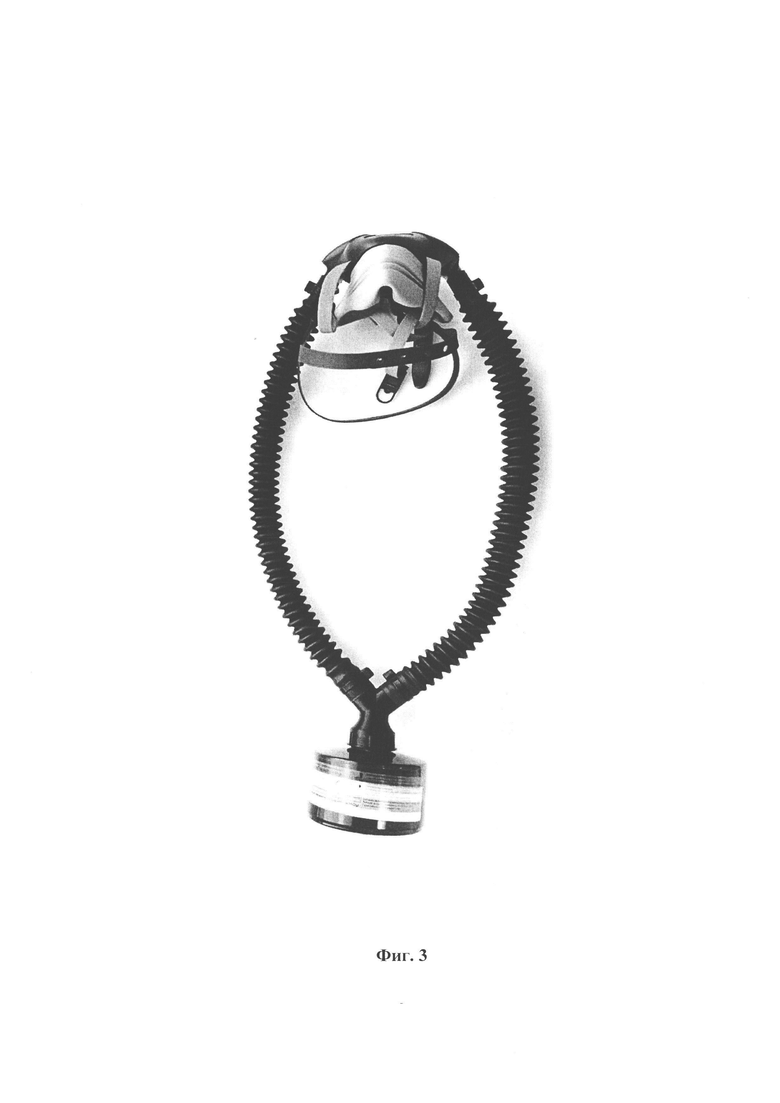

Фиг.3. Изображение полумаски 3М™ Secure Click™ HF-803 с подсоединенной двойной резиновой гофрированной трубкой и комбинированным фильтром Бриз-3001 A1B1E1K1P1RD (вид сверху).

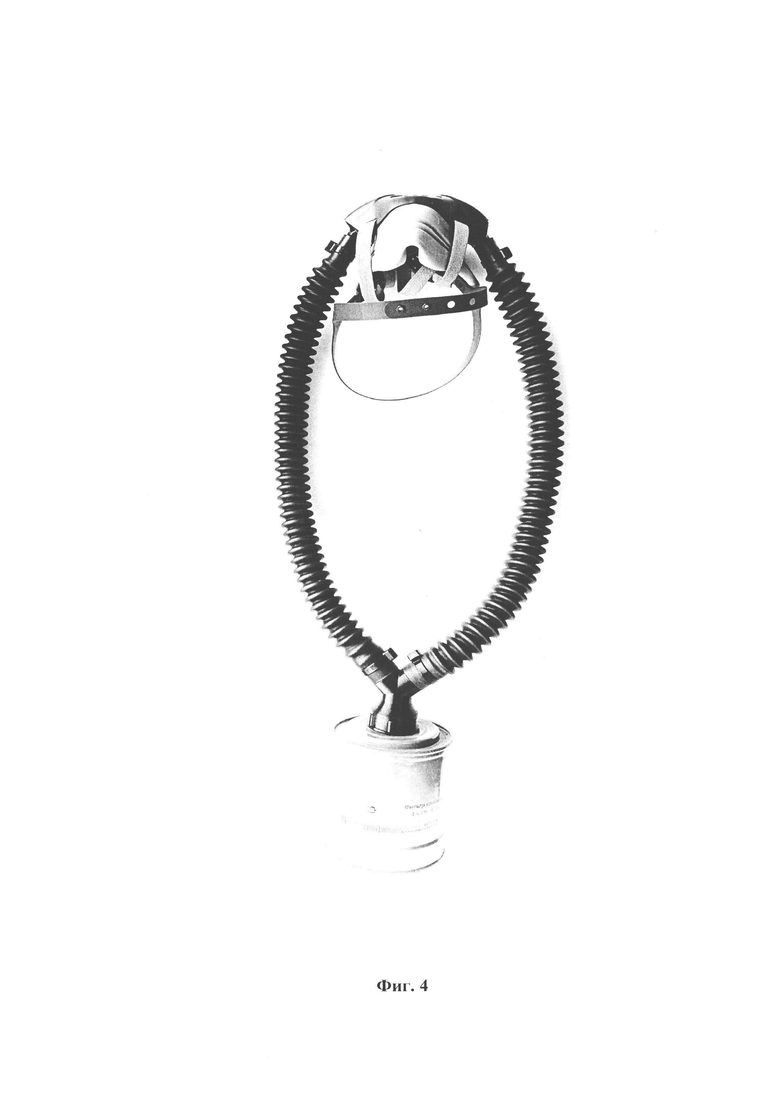

Фиг.4. Изображение полумаски 3М™ Secure Click™ HF-803 с подсоединенной двойной резиновой гофрированной трубкой и комбинированным фильтром ФК-5Б А3В3Е2К2Р3 (вид сверху).

Фиг.5. Изображение полумаски 3М™ Secure Click™ HF-803 с подсоединенной двойной резиновой гофрированной трубкой и комбинированным фильтром ФК-5Б А3В3Е2К2Р3 на голове сварщика с маской сварщика Ресанта МС-6 (вид спереди и сбоку).

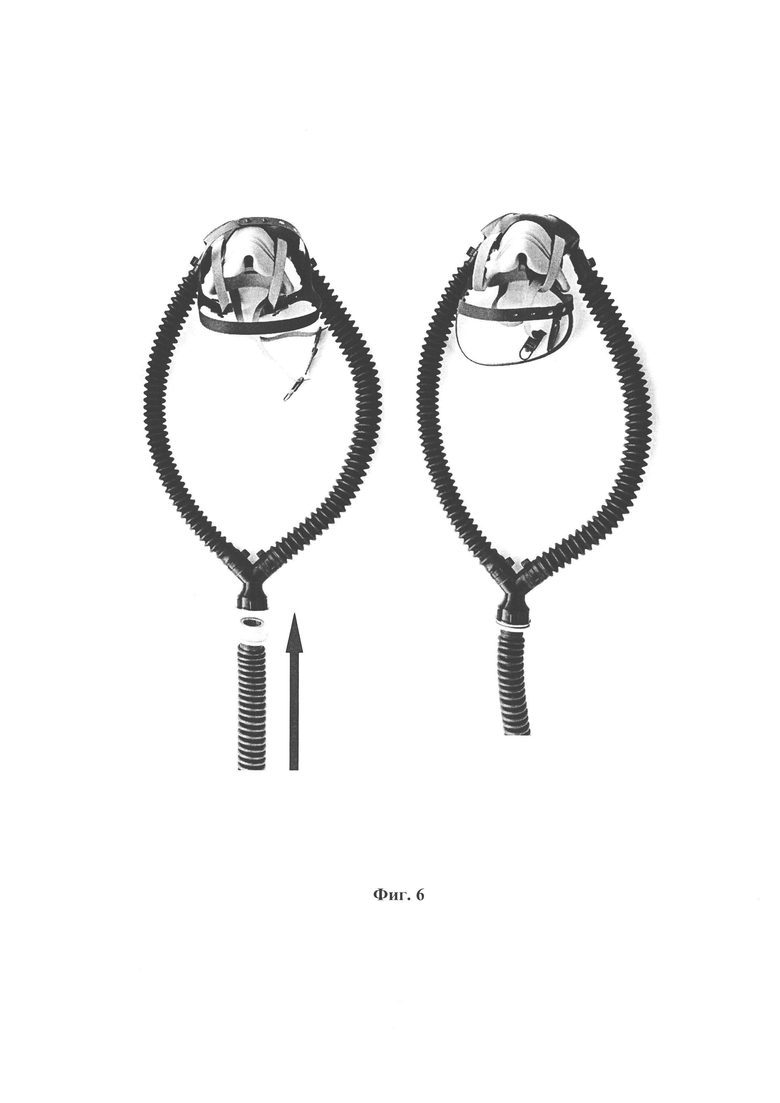

Фиг.6. Изображение полумаски 3М™ Secure Click™ HF-803 с подсоединенной двойной резиновой гофрированной трубкой и частью воздухоподводящего шланга из состава комплекта противогаза шлангового изолирующего ПШ-1Б-ПСА.

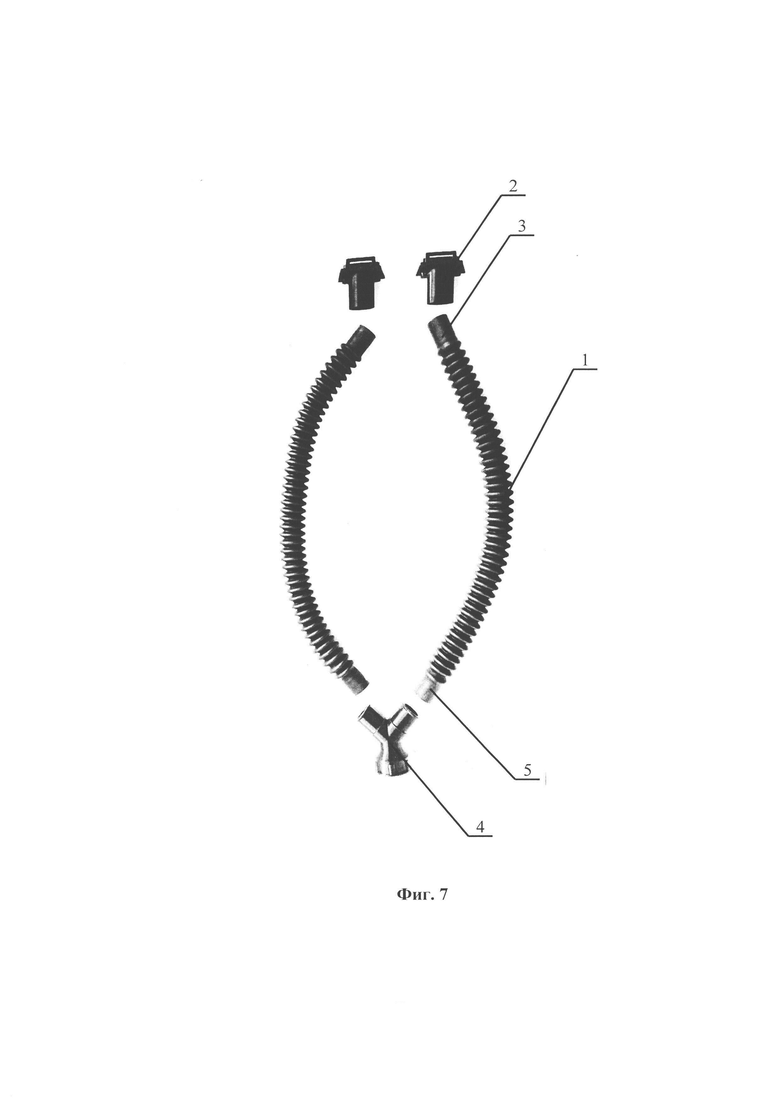

Фиг.7. Изображение двойной резиновой гофрированной трубки в разобранном виде.

На фиг.7 приняты следующие обозначения:

1 - резиновый гофрошланг;

2 - переходник с наружным креплением;

3 - верхняя соединительная часть резинового гофрошланга;

4 - Y-образный переходник;

5 - нижняя соединительная часть резинового гофрошланга.

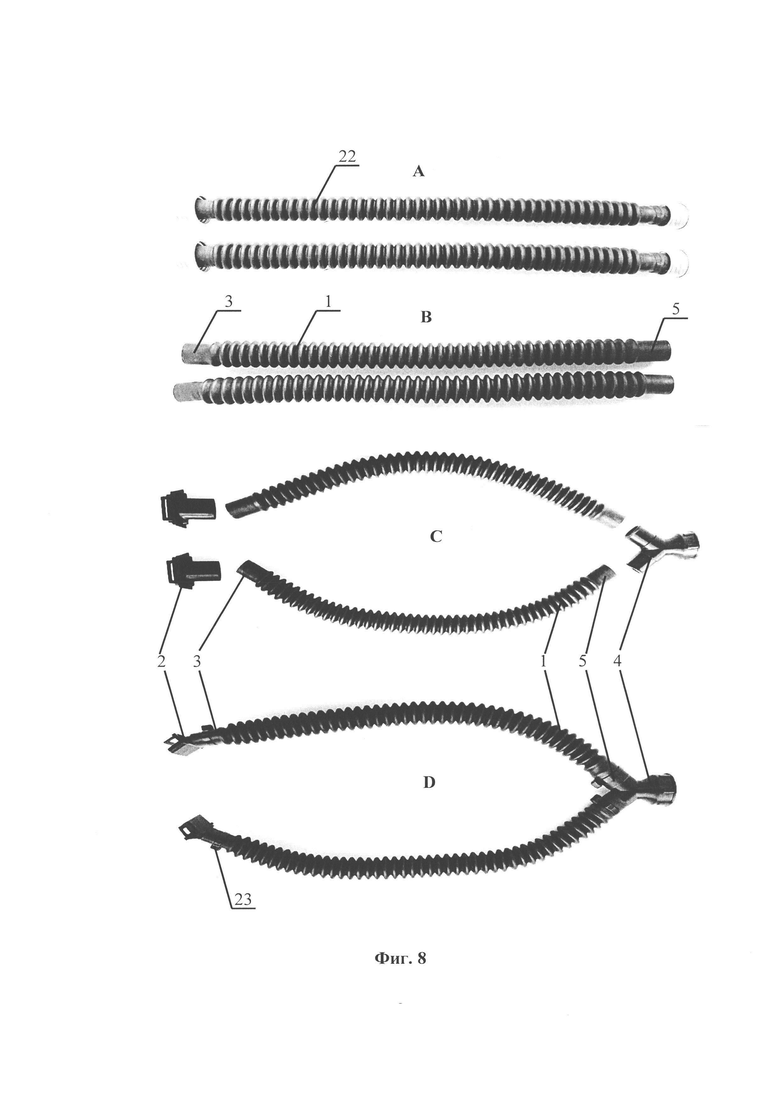

Фиг.8. Изображение последовательности изготовления двойной резиновой гофрированной трубки от заготовки до готового изделия.

На фиг.8 приняты следующие обозначения:

1 - резиновый гофрошланг;

2 - переходник с наружным креплением;

3 - верхняя соединительная часть резинового гофрошланга;

4 - Y-образный переходник;

5 - нижняя соединительная часть резинового гофрошланга;

22 - соединительная трубка, разработанная по ГОСТ 12.4.166-85.

А - Изображение двух соединительных трубок, разработанных по ГОСТ 12.4.166-85 (вид сверху).

В - Изображение двух резиновых гофрошлангов (вид сверху).

С - Изображение двойной резиновой гофрированной трубки в разобранном виде (вид сверху).

D - Изображение разработанной двойной резиновой гофрированной трубки (вид сверху).

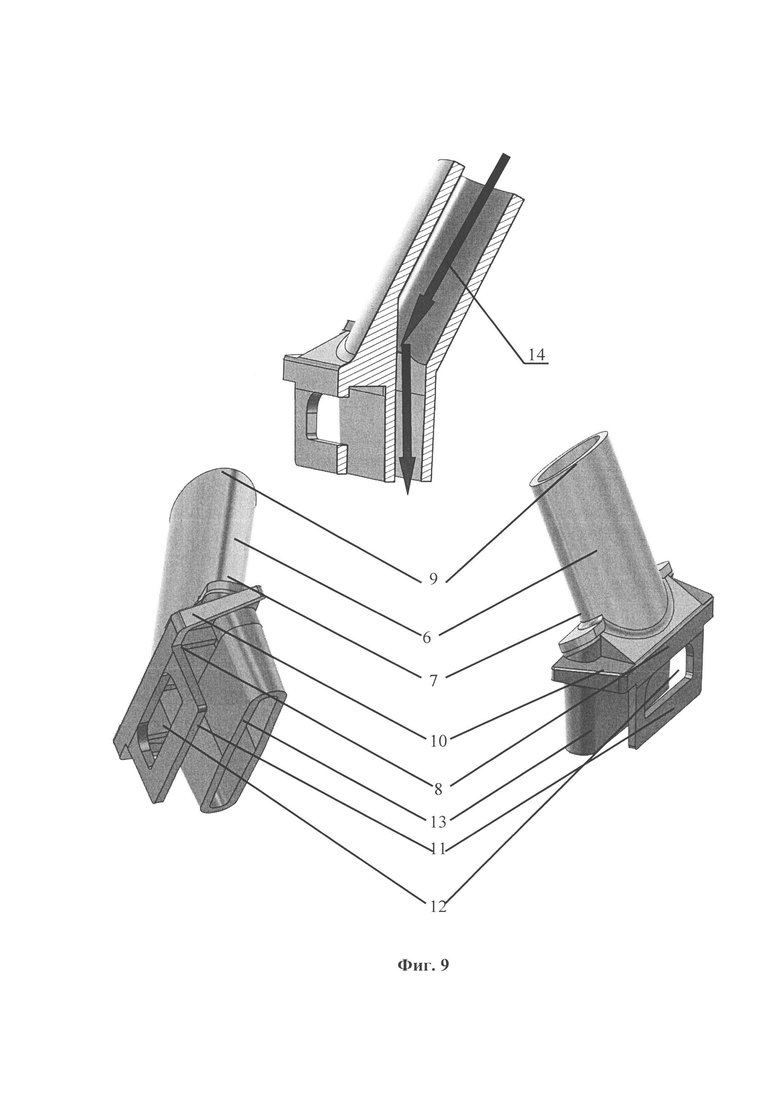

Фиг.9. Общий вид, вид сбоку и аксонометрический вертикальный разрез переходника с наружным креплением.

На фиг.9 приняты следующие обозначения:

6 - основание;

7 - верхняя часть основания;

8 - наружное крепление;

9 - нижняя часть основания;

10 - площадка для крепления;

11 - П-образное наружное крепление;

12 - отверстие;

13 - соединительная часть;

14 - направление движения очищенного воздуха.

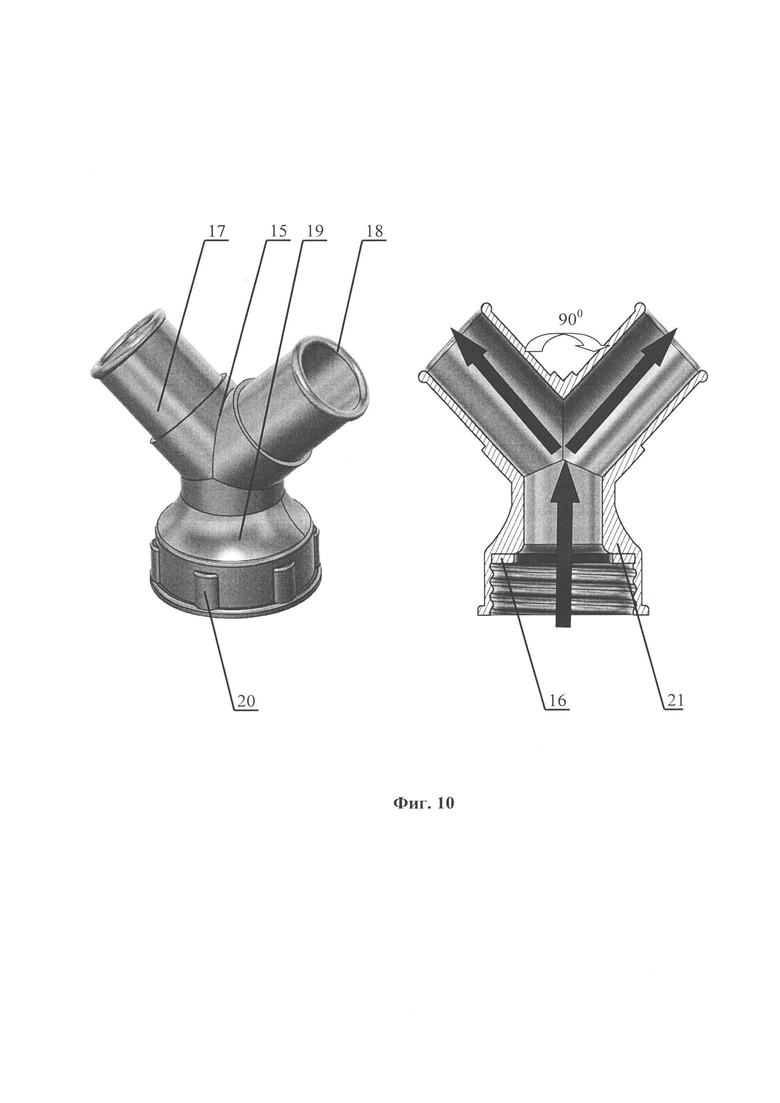

Фиг.10. Общий вид и аксонометрический вертикальный разрез Y-образного переходника по центральной осевой линии.

На фиг.10 приняты следующие обозначения:

15 - корпус переходника;

16- прокладка;

17- верхняя соединительная часть;

18 - кольцо;

19 - нижняя соединительная часть;

20 - пальцевые упоры (всего 6 штук);

21 - площадка для прокладки.

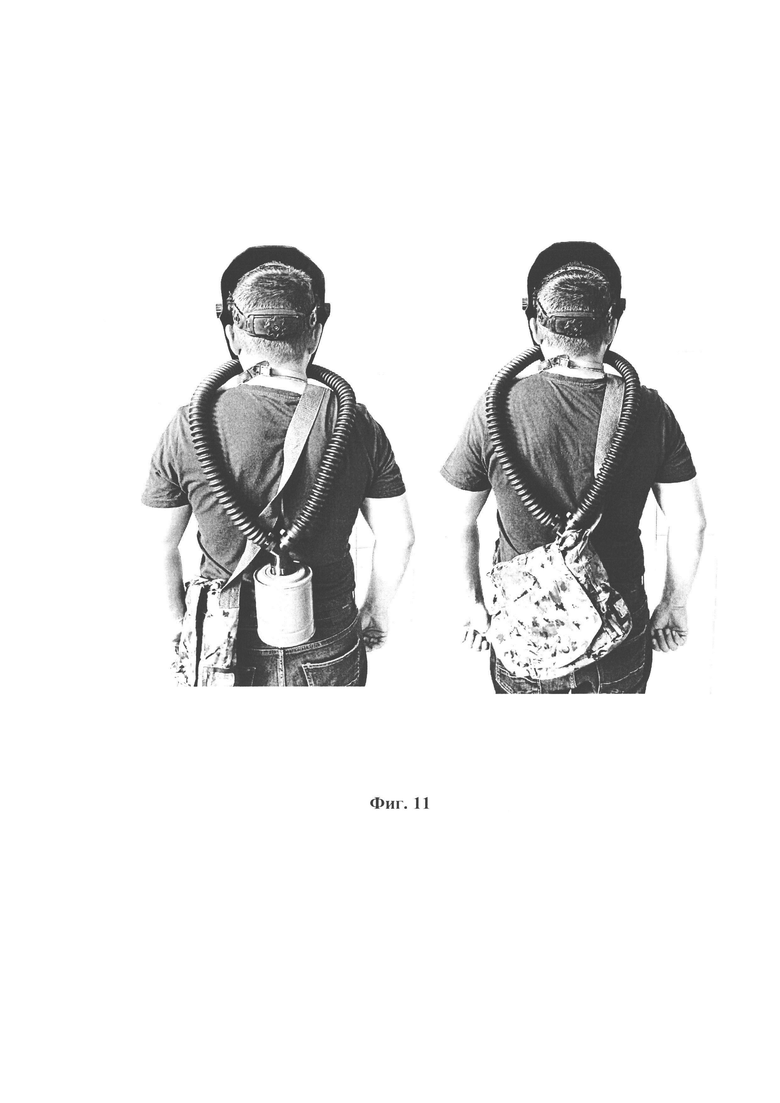

Фиг.11. Изображение полумаски 3М™ Secure Click™ HF-803 с подсоединенной двойной резиновой гофрированной трубкой и комбинированным фильтром ФК-5Б А3В3Е2К2Р3 на голове сварщика с маской сварщика Ресанта МС-6 (вид сзади).

5. Осуществление изобретения

1. Двойная резиновая гофрированная трубка была изготовлена на основе двух соединительных трубок, разработанных по ГОСТ 12.4.166-85 (22), которые использовалась в качестве заготовки, следующим образом (фиг.8): из двух соединительных трубок (22) (фиг.8, поз. А) с помощью плоскогубцев и отвертки были отогнуты четыре металлических зажима и демонтированы: два прижима ввинтных и два патрубка из верхних соединительных частей резиновых гофрошлангов (3), а из нижних соединительных частей резиновых гофрошлангов (5): две накидных гайки с ниппельными кольцами и самими ниппелями.

В результате получилось два резиновых гофрошланга (1) (фиг.8, поз. В).

2. Два переходника с наружным креплением (2) были изготовлены с помощью 3D-печати, в качестве материала использовался пластик марки TPU (фиг.8, поз. С).

Для печати двух переходников с наружным креплением (2) использовался 3-D принтер - модель Anycubic i3 Mega-S.

3. Y-образный переходник (4) был изготовлен с помощью 3D-печати (использовался 3-D принтер - модель Anycubic i3 Mega-S), в качестве материала использовался пластик марки PETG (фиг.8, поз. С).

Прокладка для Y-образного переходника (4) изготавливалась из резины с помощью ручной резки.

4. Соединение двух переходников с наружным креплением (2) с двумя верхними соединительными частями резинового гофрошланга (3) и Y-образного переходника (4) с двумя нижними соединительными частями резинового гофрошланга (5) осуществлялось с помощью клея марки БФ-2, а далее для закрепления использовались четыре черных нейлоновых хомута марки EKF plc-cb-7,2×200 (23). Закрепление хомутов на двойной резиновой гофрированной трубке происходило с помощью инструмента для стяжек - NAVIGATOR серии NTH-FT-01-2×10 (фиг.8, поз. D).

Герметичность разработанной двойной резиновой гофрированной трубки проверялось в палатке для проверки противогазов по стандартной методике, которую используют в войсках национальной гвардии Российской Федерации для проверки противогазов.

В качестве СИЗОД использовалась полнолицевая маска 3М™ Secure Click™ FF-802, к которой подсоединялась разработанная двойная резиновая гофрированная трубка и комбинированный фильтр ФК-5Б А3В3Е2К2Р3.

Для проверки на герметичность разработанной двойной резиновой гофрированной трубки в качестве тест-вещества использовался аэрозоль хлорбензальмалонодинитрила (CS). Во время проведения испытаний подсоса вещества CS в органы дыхания и глаза не зафиксировано. Был сделан вывод о герметичности разработанной двойной резиновой гофрированной трубки.

Настоящее изобретение относится к противогазной технике, к деталям противогазов, полнолицевых масок и полумасок. Двойная резиновая гофрированная трубка для соединения лицевой части фильтрующего средства индивидуальной защиты органов дыхания, снабженного двумя внутренними креплениями с защелками, с фильтрами, имеющими наружную резьбу, содержит два резиновых гофрошланга, причем к верхней соединительной части каждого гофрошланга присоединен переходник с наружным креплением, предназначенным для соединения с соответствующим внутренним креплением с защелкой лицевой части фильтрующего средства индивидуальной защиты органов дыхания, а с двумя нижними соединительными частями указанных резиновых гофрошлангов соединен Y-образный переходник, предназначенный для соединения с фильтром, имеющим наружную резьбу, причем переходник с наружным креплением выполнен в виде неразъемной детали, состоящей из основания, представляющего из себя полый эллиптический цилиндр, верхняя часть основания которого соединена с наружным креплением переходника, а нижняя часть основания представляет собой эллипс, длина большой оси эллипса составляет 32,5 мм, длина малой оси эллипса - 15,5 мм, толщина стенок боковой поверхности полого эллиптического цилиндра составляет 3 мм, и наружного крепления, которое содержит площадку для крепления, выполненную в виде равнобедренной трапеции, длина верхнего основания трапеции составляет 52 мм, длина нижнего основания трапеции составляет 60,5 мм, П-образное наружное крепление, которое расположено под углом 90 градусов по отношению к верхнему основанию трапеции площадки для крепления, имеет высоту - 16 мм, ширину - 37 мм, толщину - 2 мм, причем внутри П-образного наружного крепления выполнено отверстие для фиксации защелкой внутреннего крепления лицевой части фильтрующего средства индивидуальной защиты органов дыхания, и соединительную часть, предназначенную для подсоединения к лицевой части фильтрующего средства индивидуальной защиты органов дыхания, выполненную в форме полого эллиптического цилиндра, у которого длина большой оси эллипса составляет 47 мм, длина малой оси эллипса - 9 мм, толщина стенок боковой поверхности полого эллиптического цилиндра составляет 2 мм, и расположенную под углом 90 градусов по отношению к нижнему основанию трапеции площадки для крепления, а Y-образный переходник состоит из прокладки, имеющей кольцевую цельную форму прямоугольного вертикального сечения, внутренний диаметр - 27 мм, наружный диаметр - 40 мм, толщина - 2 мм, и корпуса переходника, имеющего Y-образную форму и представляющего собой неразъемную деталь, содержащую верхнюю соединительную часть в виде двух полых цилиндров, расположенных под углом 90 градусов друг к другу и выполненных с утолщениями в форме колец, предназначенную для соединения с нижними соединительными частями двух резиновых гофрошлангов, и нижнюю соединительную часть в виде гайки с круглой внутренней резьбой номинальным диаметром резьбы - 40 мм, шагом резьбы - 4 мм, радиусом закругления - 1,25 мм, наименьшим внутренним диаметром - 38,41 мм, наибольшим внутренним диаметром - 38,06 мм, наименьшим наружным диаметром - 40,06 мм, с внешней стороны которой выполнены пальцевые упоры, а с внутренней стороны гайки на площадке для прокладки установлена прокладка, и предназначенную для соединения с наружным резьбовым креплением фильтра, имеющего наружную резьбу, соответствующую внутренней резьбе указанной нижней соединительной части. Техническим результатом является обеспечение безопасного и герметичного соединения между лицевой частью СИЗОД, имеющей внутренние крепления стандарта 3М™ Secure Click™ и их аналогов с резьбовым креплением фильтра, имеющего наружную резьбу диаметром 40 мм и параметры резьбы, соответствующие требованиям ГОСТ 8762-75. 11 ил.

Двойная резиновая гофрированная трубка для соединения лицевой части фильтрующего средства индивидуальной защиты органов дыхания, снабженного двумя внутренними креплениями с защелками, с фильтрами, имеющими наружную резьбу, содержащая два резиновых гофрошланга, отличающаяся тем, что к верхней соединительной части каждого гофрошланга присоединен переходник с наружным креплением, предназначенным для соединения с соответствующим внутренним креплением с защелкой лицевой части фильтрующего средства индивидуальной защиты органов дыхания, а с двумя нижними соединительными частями указанных резиновых гофрошлангов соединен Y-образный переходник, предназначенный для соединения с фильтром, имеющим наружную резьбу, причем переходник с наружным креплением выполнен в виде неразъемной детали, состоящей из основания, представляющего из себя полый эллиптический цилиндр, верхняя часть основания которого соединена с наружным креплением переходника, а нижняя часть основания представляет собой эллипс, длина большой оси эллипса составляет 32,5 мм, длина малой оси эллипса - 15,5 мм, толщина стенок боковой поверхности полого эллиптического цилиндра составляет 3 мм, и наружного крепления, которое содержит площадку для крепления, выполненную в виде равнобедренной трапеции, длина верхнего основания трапеции составляет 52 мм, длина нижнего основания трапеции составляет 60,5 мм, П-образное наружное крепление, которое расположено под углом 90 градусов по отношению к верхнему основанию трапеции площадки для крепления, имеет высоту - 16 мм, ширину - 37 мм, толщину - 2 мм, причем внутри П-образного наружного крепления выполнено отверстие для фиксации защелкой внутреннего крепления лицевой части фильтрующего средства индивидуальной защиты органов дыхания, и соединительную часть, предназначенную для подсоединения к лицевой части фильтрующего средства индивидуальной защиты органов дыхания, выполненную в форме полого эллиптического цилиндра, у которого длина большой оси эллипса составляет 47 мм, длина малой оси эллипса - 9 мм, толщина стенок боковой поверхности полого эллиптического цилиндра составляет 2 мм, и расположенную под углом 90 градусов по отношению к нижнему основанию трапеции площадки для крепления, а Y-образный переходник состоит из прокладки, имеющей кольцевую цельную форму прямоугольного вертикального сечения, внутренний диаметр - 27 мм, наружный диаметр - 40 мм, толщину - 2 мм, и корпуса переходника, имеющего Y-образную форму и представляющего собой неразъемную деталь, содержащую верхнюю соединительную часть в виде двух полых цилиндров, расположенных под углом 90 градусов друг к другу и выполненных с утолщениями в форме колец, предназначенную для соединения с нижними соединительными частями двух резиновых гофрошлангов, и нижнюю соединительную часть в виде гайки с круглой внутренней резьбой номинальным диаметром резьбы - 40 мм, шагом резьбы - 4 мм, радиусом закругления - 1,25 мм, наименьшим внутренним диаметром - 38,41 мм, наибольшим внутренним диаметром - 38,06 мм, наименьшим наружным диаметром - 40,06 мм, с внешней стороны которой выполнены пальцевые упоры, а с внутренней стороны гайки на площадке для прокладки установлена прокладка, и предназначенную для соединения с наружным резьбовым креплением фильтра, имеющего наружную резьбу, соответствующую внутренней резьбе указанной нижней соединительной части.
