Переходник средства индивидуальной защиты органов дыхания для соединения блока принудительной подачи воздуха с фильтрующе-поглощающей коробкой Российский патент 2025 года по МПК A62B9/00

1. Область техники, к которой относится изобретение

Настоящее изобретение относится к средствам индивидуальной защиты органов дыхания, к деталям блоков принудительной подачи воздуха (турбоблоков).

Разработанный переходник Болясова – Сущенко, соединяющий корпус блока принудительной подачи воздуха (турбоблока) и наружное резьбовое крепление фильтрующе-поглощающей коробки (далее – переходник) позволяет использовать фильтрующе-поглощающие коробки, имеющие наружное резьбовое крепление с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям ГОСТ 8762-75 [ГОСТ 8762-75. Межгосударственный стандарт. Резьба круглая диаметром 40 мм для противогазов и калибры к ней. Основные размеры] совместно с блоком принудительной подачи воздуха 3M^TM Versaflo^TM TR-300+.

Переходник состоит из (фиг. 1-4):

корпуса переходника (1);

прокладки (2);

прокладки (3).

Техническим результатом заявленного изобретения является обеспечение безопасного и герметичного соединения между корпусом блока принудительной подачи воздуха (турбоблока) и фильтрующе-поглощающей коробкой, имеющей наружное резьбовое крепление с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям ГОСТ 8762-75.

2. Уровень техники

Публичные сведения об известных заявителям аналогах изобретения с выделением из них аналога, наиболее близкого к изобретению (прототипа) по сфере его применения, по совокупности заявленных в настоящем изобретении функциональных возможностей, по назначению заявляемого изобретения, совпадающие с назначением аналогов, не выявлены.

3. Раскрытие сущности изобретения

Заявленное изобретение направлено на расширение функциональных возможностей блока принудительной подачи воздуха (турбоблока) 3M^TM Versaflo^TM TR-300+ по использованию фильтрующе-поглощающих коробок, имеющих наружное резьбовое крепление с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям ГОСТ 8762-75.

Техническим результатом заявленного изобретения является обеспечение безопасного и герметичного соединения между корпусом блока принудительной подачи воздуха (турбоблока) и фильтрующе-поглощающей коробкой, имеющей наружное резьбовое крепление с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям ГОСТ 8762-75.

Из уровня техники известен блок принудительной подачи воздуха (турбоблок) 3M^TM Versaflo^TM TR-300+, который представляет собой носимое на поясе устройство очистки воздуха. В сочетании с одной из головных частей, одобренных компанией 3М, блок принудительной подачи воздуха (турбоблок) образует систему защиты органов дыхания с принудительной подачей воздуха, защищающую от аэрозолей (и от неприятных запахов, если это необходимо) [https: //cleanroomshop. ru/upload/iblock/052/ij2tus2qu1q 2ersb1rn9s0lfs74il7r0.pdf? ysclid=lzlk4hborc 732844609 (Дата обращения: 10.08.2024)].

Блок принудительной подачи воздуха (турбоблок) 3M^TM Versaflo^TM TR-300+ в комплекте с головной частью и фильтрами, одобренными компанией 3М (противоаэрозольные фильтры класса Р3: TR-3712E, TR-3802E, TR-3822E) может использоваться в различных областях, включая следующие:

сельское хозяйство;

химическая промышленность;

строительство и реконструкция зданий;

снос зданий;

пищевые продукты и напитки;

медицина и здравоохранение;

металлообработка;

производство фармацевтических препаратов;

переработка целлюлозы и бумаги;

выплавка металлов и литейное производство;

подготовка поверхностей, покраска и нанесение покрытий;

деревообработка.

При использовании блока принудительной подачи воздуха (турбоблока) 3M^TM Versaflo^TM TR-300+ в медицине и здравоохранении он может использоваться для защиты органов дыхания от вирусов и бактерий. После работы в условиях вирусной (бактериальной) опасности проводится дезинфекция всего турбоблока, а оригинальный противоаэрозольный фильтр (TR-3712E, TR-3802E, TR-3822E) подлежит утилизации установленным порядком.

В тоже время из уровня техники известна фильтрующе-поглощающая коробка класса фильтрации P3 – ФСУ-МБ, которая имеет наружное резьбовое крепление с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям ГОСТ 8762-75.

К достоинствам такой фильтрующе-поглощающей коробки, прежде всего, следует отнести то, что ее можно использовать многократно для защиты органов дыхания от вирусов и бактерий (при условии стерилизации, не менее 10 циклов) [https://protivogaz.ru/upload/iblock/ d6a/4r1uhcnwfkjcd3h9dla3pu2676j7h0jg/Filtr-FSU-MB.pdf?ysclid=lzllb6lc8j5609 8243 (Дата обращения: 10.08.2024)].

Практический смысл замены штатных фильтров 3M (TR-3712E, TR-3802E, TR-3822E) на противоаэрозольные фильтры класса Р3 имеющие наружное резьбовое крепление с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям ГОСТ 8762-75 заключается в экономии денежных средств, а также в увеличении времени использования одной фильтрующе-поглощающей коробки (ФСУ-МБ) в условиях вирусной и бактериальной опасности (при условии её стерилизации установленным порядком) по отношению к штатным фильтрам 3M.

Переходник состоит из (фиг. 1-4):

корпуса переходника (1);

прокладки (2);

прокладки (3).

1. Корпус переходника (1) изготавливается из материалов на основе промышленных пластиков, таких как полиэтилентерефталат-гликоль, полиэтилен высокой плотности, полипропилен.

Корпус переходника (1) может быть изготовлен с помощью обычного или литьевого прессования, а также с помощью аддитивных технологий. При изготовлении корпуса переходника с помощью аддитивных технологий в целях экономии материалов возможное полое исполнение внутри корпуса переходника (1).

Корпус переходника (1) представляет из себя неразъемную деталь, задняя часть которого имеет прямоугольную форму с закругленными углами и включает в себя два фиксатора (4), площадку для прокладки (5) на которую устанавливается прокладка (3), а также сквозное отверстие (6), которое обеспечивает подачу очищенного воздуха (прошедшего через фильтрующе-поглощающую коробку) в дыхательный шланг 3M (BT-30) и далее в защитный шлем 3M (M-306) (фиг. 1, 2).

Передняя часть корпуса переходника (1) имеет форму полуовала и включает в себя внутреннее резьбовое крепление (7), площадку для прокладки (8) с наружным диаметром 40 мм, на которую устанавливается прокладка (2), а также сквозное отверстие (6) (фиг. 3, 4).

Корпус переходника (1) имеет следующие размеры (фиг. 1-4):

длину – 189 мм;

толщину (на половине длины корпуса переходника) – 31,5 мм;

высоту – 98 мм.

Внутреннее резьбовое крепление (7) соответствует требованиям ГОСТ 8762-75 (фиг. 3, 5):

номинальный диаметр резьбы – 40 мм;

шаг резьбы – 4 мм;

радиус закругления – 1,25 мм;

наименьший внутренний диаметр – 38,41 мм;

наибольший внутренний диаметр – 38,06 мм;

наименьший наружный диаметр – 40,06.

Два фиксатора (4) предназначены для надежного крепления переходника к корпусу блока принудительной подачи воздуха (турбоблока) (фиг. 1, 2, 8).

2. Прокладка (2) имеет кольцевую цельную форму, внутренний диаметр ‒ 18 мм, наружный диаметр ‒ 40 мм, толщину ‒ 2 мм (фиг. 3, 4).

Прокладка (2) устанавливается в площадку для прокладки (8) без использования клея и других химических компонентов (фиг. 4).

Прокладка (2) обеспечивает герметичное соединение между корпусом переходника (1) и наружным резьбовым креплением фильтрующе-поглощающей коробки с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям ГОСТ 8762-75.

3. Прокладка (3) имеет наибольший наружный диаметр (9) ‒ 54,5 мм, наименьший наружный диаметр (10) – 50 мм, внутренний диаметр – 40 мм (фиг. 5).

Площадка для прокладки (5) имеет наружный диаметр 60 мм и предназначена для надежной фиксации прокладки (3) (фиг. 2).

Прокладка (3) устанавливается в площадку для прокладки (5) без использования клея и других химических компонентов (фиг. 2).

Прокладка (3) обеспечивает герметичное соединение между корпусом переходника (1) и корпусом блока принудительной подачи воздуха (турбоблока) 3M^TM Versaflo^TM TR-300+.

Прокладки (2, 3) изготавливаются из материалов, отвечающих установленным требованиям [ГОСТ 481-80. Паронит и прокладки из него. Технические условия и ГОСТ 7338-77 Пластины резиновые и резинотканевые. Технические условия], в том числе, из установленных стандартов резин или из термоотверждающихся силиконовых материалов ELASTOSIL LR 3070 от Wacker-Silicones (Мюнхен, Германия); серии KE2095 или KE2009 (такие как, например, KE2095-60, KE2095-50, KE2095-40) или Х-34-1547А/В, Х-34-1625А/В, Х-34-1625А/В.

Прокладки (2, 3) могут быть изготовлены с помощью вибрационных ножниц, способом вырубки шанцевыми ножами, способом вырубки штампом, резки с помощью лазера, термоформованием, с помощью аддитивных технологий.

Порядок установки переходника, порядок установки фильтрующе-поглощающей коробки ФСУ-МБ, порядок подготовки к работе блока принудительной подачи воздуха (турбоблока) 3M^TM Versaflo^TM TR-300+ (фиг. 6) следующий:

1. Отсоединить крышку и штатный фильтр 3M TR-3712E от корпуса блока принудительной подачи воздуха (турбоблока) 3M^TM Versaflo^TM TR-300+ (фиг. 7).

2. Вставить переходник (с помощью двух фиксаторов (4)) в пазы корпуса блока принудительной подачи воздуха (турбоблока) 3M^TM Versaflo^TM TR-300+ до защелкивания (фиг. 8).

3. Вкрутить фильтрующе-поглощающую коробку (ФСУ-МБ) с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям ГОСТ 8762-75 во внутреннее резьбовое крепление (7) по часовой стрелке до упора (фиг. 9).

4. Надеть защитный шлем 3M (M-306) на голову, предварительно подключив к нему дыхательный шланг 3M (BT-30), установить корпус блока принудительной подачи воздуха (турбоблок) 3M^TM Versaflo^TM TR-300+ на поясе, включить турбоблок, приступить к работе.

4. Краткое описание чертежей, иных графических материалов

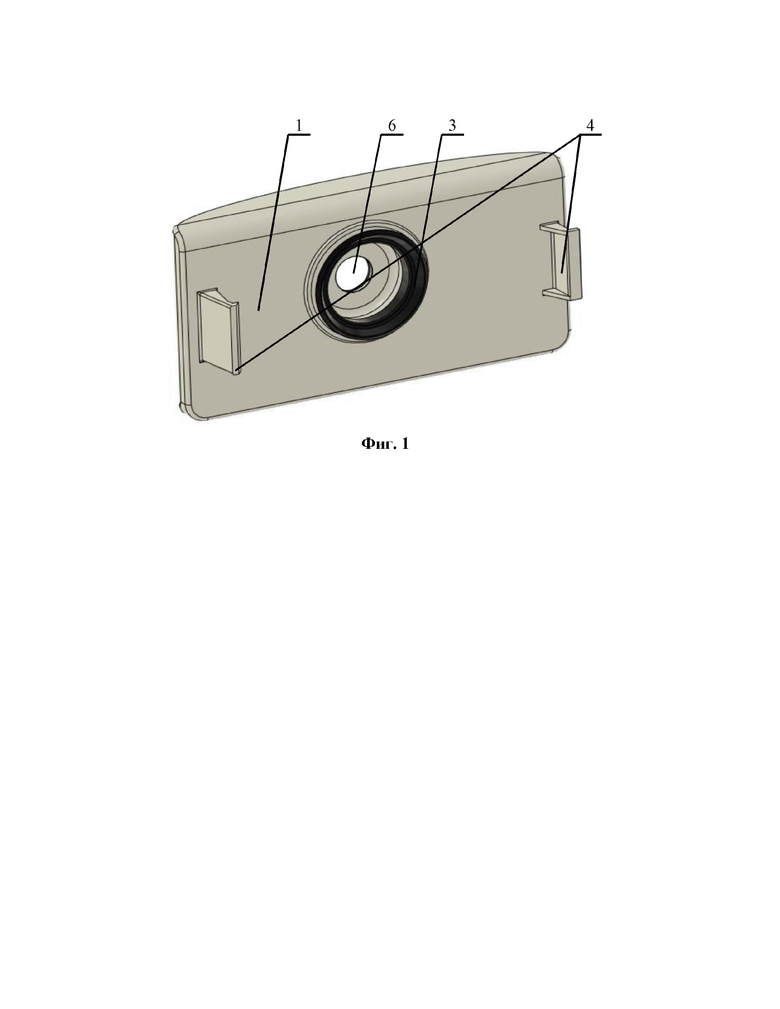

Фиг. 1.  Общий вид переходника (вид сзади).

На фиг. 1 приняты следующие обозначения:

1 – корпус переходника;

3 – прокладка;

4 – фиксаторы;

6 – сквозное отверстие.

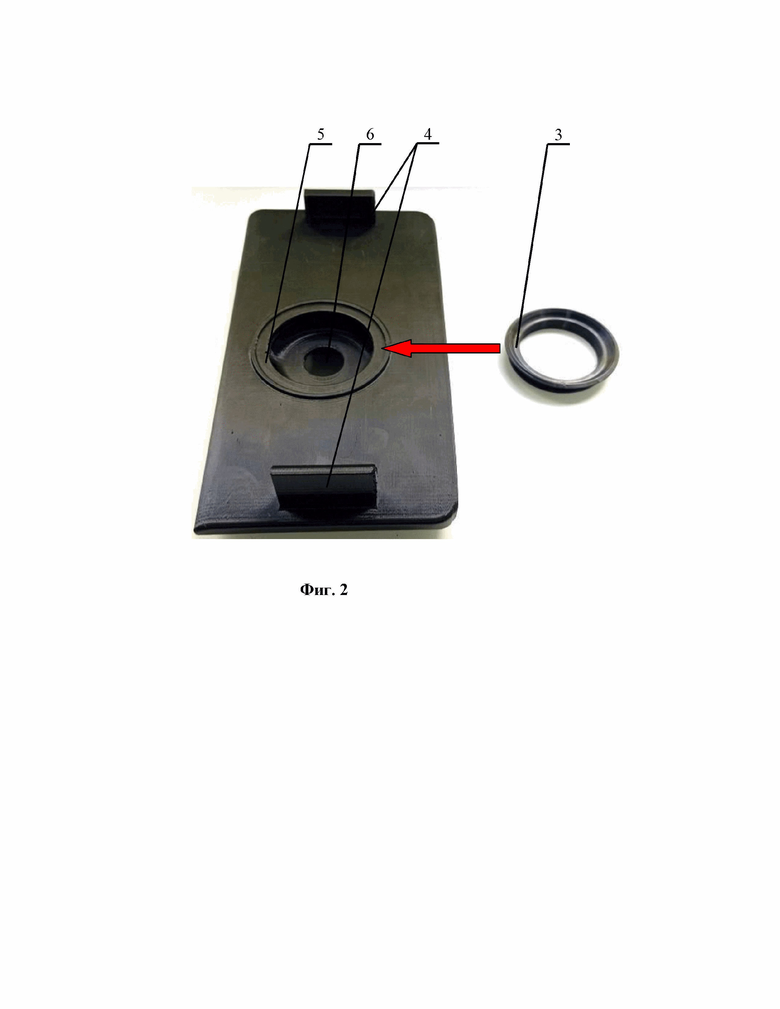

Фиг. 2. Изображение разработанного макета корпуса переходника, с прокладкой (3) (Вид сзади).

На фиг. 2 приняты следующие обозначения:

3 – прокладка;

4 – фиксаторы;

5 – площадка для прокладки (3);

6 – сквозное отверстие.

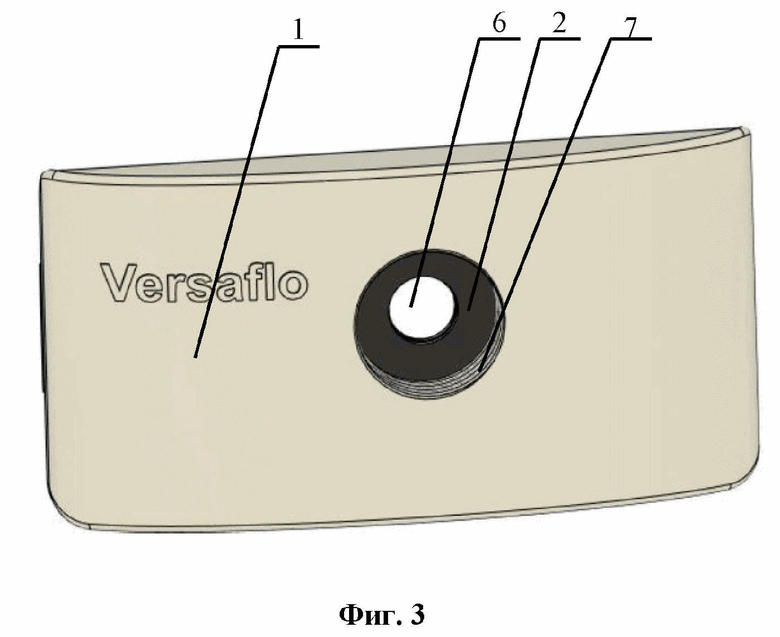

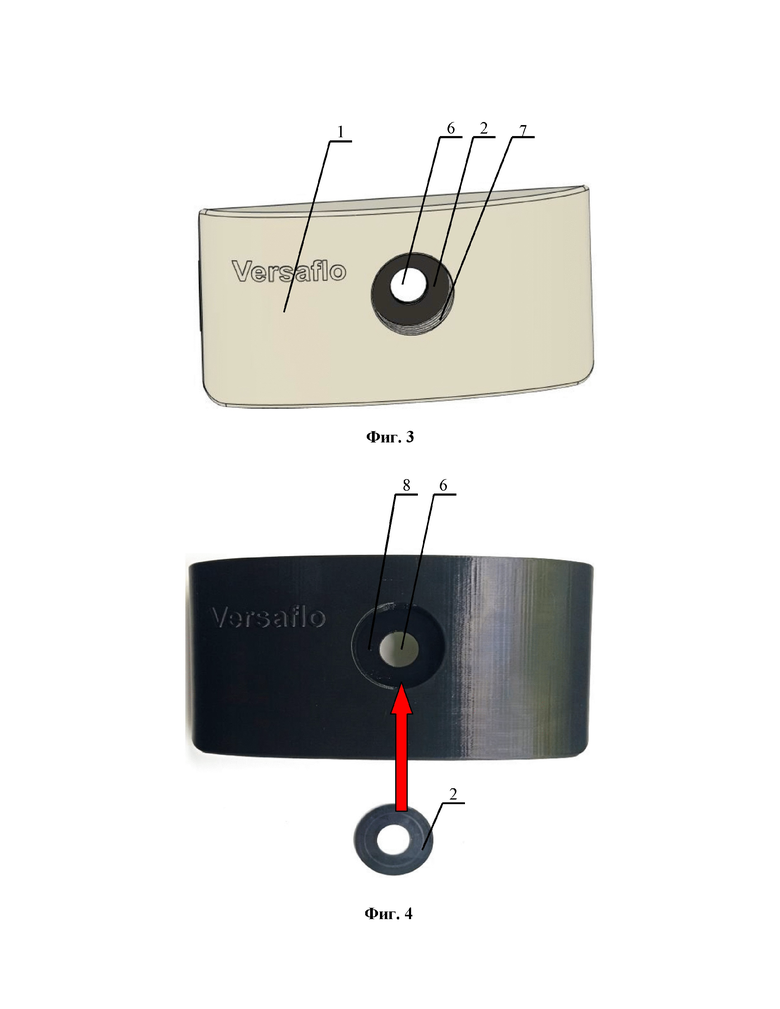

Фиг. 3. Общий вид переходника (вид спереди).

На фиг. 3 приняты следующие обозначения:

1 – корпус переходника;

2 – прокладка;

6 – сквозное отверстие;

7 – внутреннее резьбовое крепление.

Фиг. 4. Изображение разработанного макета корпуса переходника с прокладкой (2) (Вид спереди).

На фиг. 4 приняты следующие обозначения:

2 – прокладка;

6 – сквозное отверстие;

8 – площадка для прокладки (2).

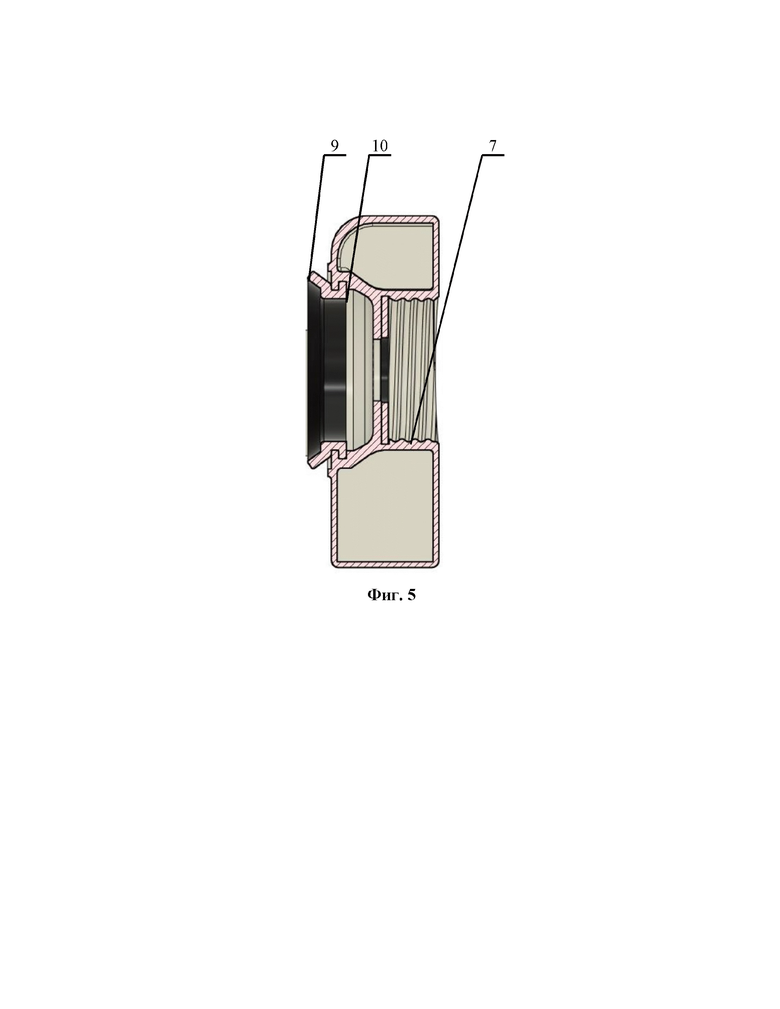

Фиг. 5. Переходник (вид сбоку в разрезе).

На фиг. 5 приняты следующие обозначения:

7 – внутреннее резьбовое крепление;

9 – наибольший наружный диаметр прокладки (3);

10 – наименьший наружный диаметр прокладки (3).

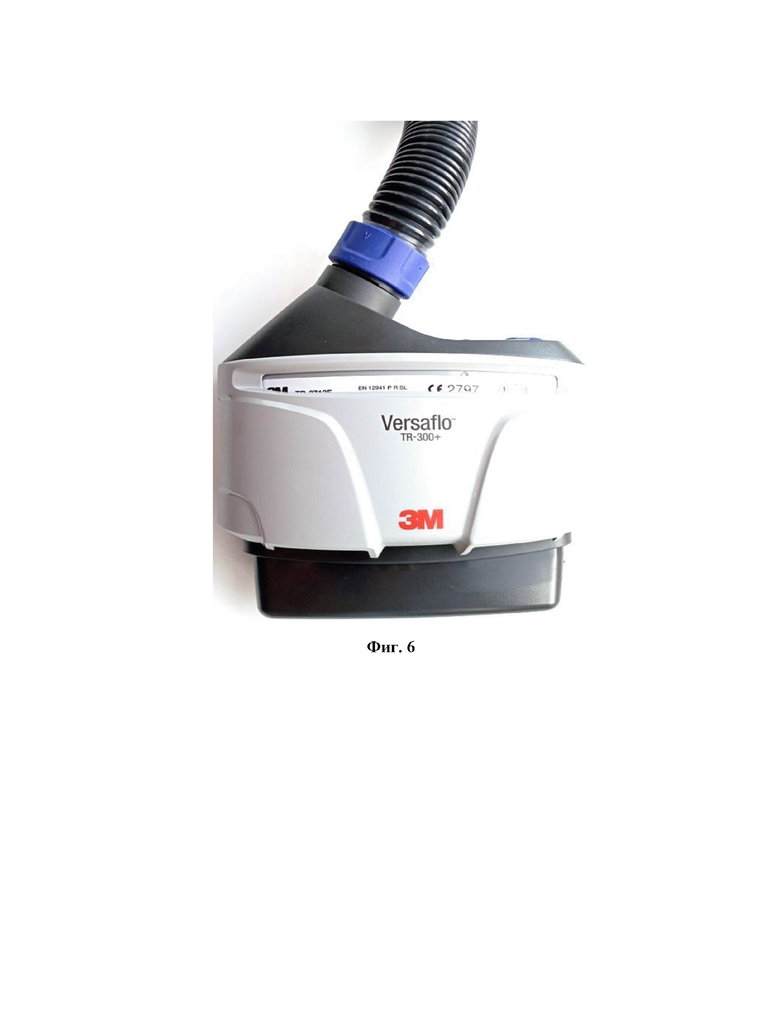

Фиг. 6. Изображение корпуса блока принудительной подачи воздуха (турбоблока) 3M^TM Versaflo^TM TR-300+.

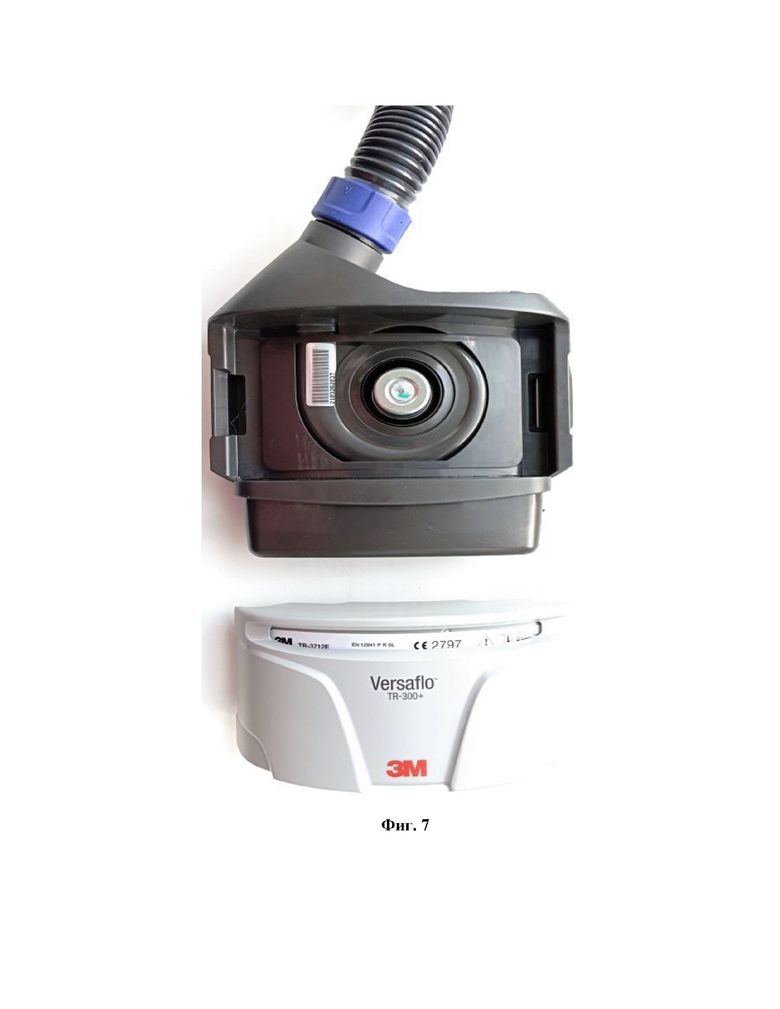

Фиг. 7. Изображение корпуса блока принудительной подачи воздуха (турбоблока) 3M^TM Versaflo^TM TR-300+ со снятой крышкой и фильтром 3M TR-3712E.

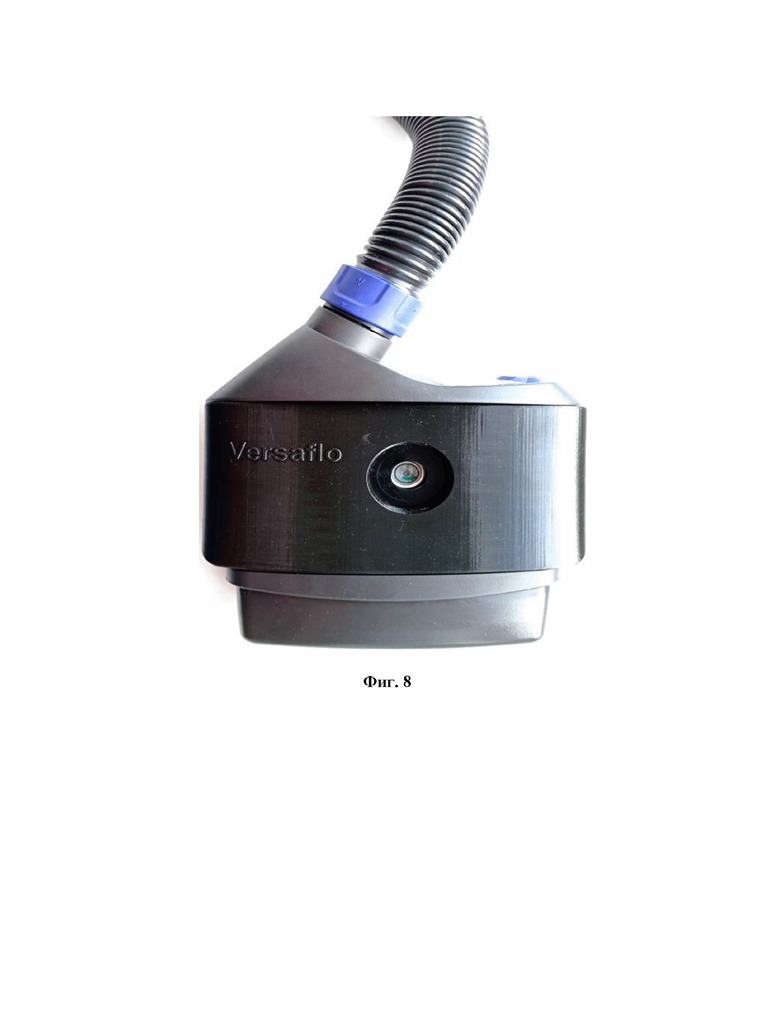

Фиг. 8. Изображение корпуса блока принудительной подачи воздуха (турбоблока) 3M^TM Versaflo^TM TR-300+ с установленным макетом переходника.

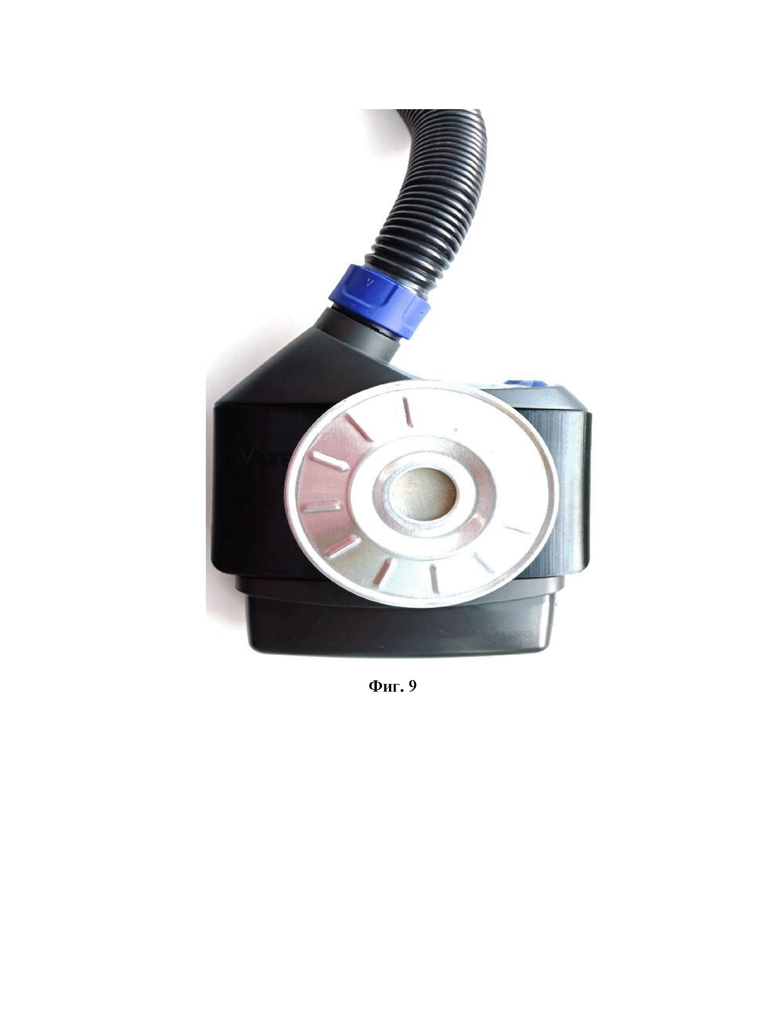

Фиг. 9. Изображение корпуса блока принудительной подачи воздуха (турбоблока) 3M^TM Versaflo^TM TR-300+ с установленным макетом переходника и фильтрующе-поглощающей коробкой ФСУ-МБ.

5. Осуществление изобретения

При осуществлении изобретения в качестве блока принудительной подачи воздуха (турбоблока) использовалась модель 3M^TM Versaflo^TM TR-300+ в штатной комплектации.

Макет корпуса переходника (1) был изготовлен с помощью 3D-принтера, в качестве материала для печати использовался пластик марки PETG (фиг. 2, 4, 8).

Прокладка (2) изготавливались из резины, способом ручной резки с помощью кронциркуля (фиг. 4).

Прокладка (3) была изготовлена с помощью 3D-принтера, в качестве материала для печати использовался пластик марки ТPU (фиг. 2).

В качестве противоаэрозольного фильтра высокой эффективности класса Р3 использовалась фильтрующе-поглощающая коробка ФСУ-МБ, из состава противочумного комплекта «КВАРЦ-1М» (фиг. 9).

Испытание на герметичность разработанного макета переходника проводились в палатке для проверки противогазов по стандартной для войск национальной гвардии Российской Федерации методике проверки фильтрующих противогазов.

При проведении испытаний на герметичность разработанного макета переходника использовались:

оригинальный блок принудительной подачи воздуха (турбоблок) 3M^TM Versaflo^TM TR-300+ с дыхательным шлангом BT-30 и головной частью (защитным шлемом) М 306;

фильтрующе-поглощающая коробка ФСУ-МБ.

Для проверки на герметичность в качестве тест-вещества использовался аэрозоль хлорбензальмалонодинитрила (CS). Во время проведения испытаний подсоса вещества CS в органы дыхания и глаза не зафиксировано. Был сделан вывод о герметичности разработанного макета переходника.

Кроме того, было измерено время продолжительности работы блока принудительной подачи воздуха (турбоблока) 3M^TM Versaflo^TM TR-300+ с разработанным макетом переходника и фильтрующе-поглощающей коробкой ФСУ-МБ, которое составило 7 часов 45 минут (использовался штатный аккумулятор ТR-332, расход воздуха 185 л/мин±10 л/мин, температуре воздуха +25±1°С).

Изобретение относится к средствам индивидуальной защиты органов дыхания. Переходник средства индивидуальной защиты органов дыхания для соединения блока принудительной подачи воздуха с фильтрующе-поглощающей коробкой включает неразъемный корпус и две прокладки. Неразъемный корпус имеет заднюю часть, выполненную прямоугольной формы с закругленными углами и двумя фиксаторами, и переднюю часть, выполненную в форме полуовала. Задняя часть неразъемного корпуса включает площадку, на которой установлена прокладка. Передняя часть неразъемного корпуса включает внутреннее резьбовое крепление и площадку, на которой установлена прокладка с наружным диаметром 40 мм. Указанные площадки выполнены со сквозным отверстием. Техническим результатом заявленного изобретения является обеспечение безопасного и герметичного соединения между корпусом блока принудительной подачи воздуха и фильтрующе-поглощающей коробкой, имеющей наружное резьбовое крепление с диаметром резьбы 40 мм и параметрами резьбы, соответствующие требованиям ГОСТ 8762-75. 9 ил.

Переходник средства индивидуальной защиты органов дыхания для соединения блока принудительной подачи воздуха с фильтрующе-поглощающей коробкой, характеризующийся тем, что он включает неразъемный корпус (1) и две прокладки (2, 3), при этом неразъемный корпус (1) имеет заднюю часть, выполненную прямоугольной формы с закругленными углами и двумя фиксаторами (4), и переднюю часть, выполненную в форме полуовала, причем задняя часть неразъемного корпуса включает площадку (5), на которой установлена прокладка (3), а передняя часть неразъемного корпуса (1) включает внутреннее резьбовое крепление и площадку (8), на которой установлена прокладка (2) с наружным диаметром 40 мм, при этом площадка (5) и площадка (8) выполнены со сквозным отверстием (6).
