СВЧ-поглотитель-аттенюатор большой мощности, охлаждаемый жидкостью с отводом 40 дБ Российский патент 2025 года по МПК H01P1/22

Область техники, к которой относится изобретение

Изобретение относится к области радиотехники.

Уровень техники

Известна коаксиальная согласованная нагрузка с тонкопленочным напылением резистивного слоя на керамическом основании, который для увеличения мощности рассеяния помещен в воздуховод в поток охлаждающего воздуха, при этом площадь резистивного элемента определяет мощность рассеяния [1]. Недостатком данной конструкции является низкий уровень рассеиваемой мощности и невозможность ее измерения.

Известны поглотители, охлаждаемые жидкостью: устройство [2], устройство [3], с резистивным элементом на керамической основе с углеродистым поглощающим слоем. Недостатком указанных устройств является то, что электромагнитная мощность поглощается в них полностью без элемента отвода части мощности.

Раскрытие сущности изобретения

СВЧ-поглотитель-аттенюатор электромагнитных волн большой мощности, охлаждаемый водой, содержит в своем составе экран и короткозамкнутый отрезок коаксиального волновода, внутренний проводник которого выполнен из керамического материала с резистивным углеродистым поглощающим слоем, обеспечивающий возможность получения уровня рассеиваемой мощности 15 кВт при обеспечении коэффициента стоячей волны по напряжению не более 1,2 в рабочем диапазоне частот до 1000 МГц, с волновым сопротивлением 50 Ом и величиной потерь на ослабление минус 40 дБ.

Резистивный элемент помещен в полипропиленовый кожух в поток охлаждающей жидкости (воды). В конструкции предусмотрен отвод части мощности электромагнитного излучения с ослаблением минус 40 дБ, предназначенный для контролирования уровня и величины входной мощности.

Изобретение относится к устройствам СВЧ и может быть использовано для поглощения энергии в трактах высокого уровня мощности.

Краткое описание чертежей

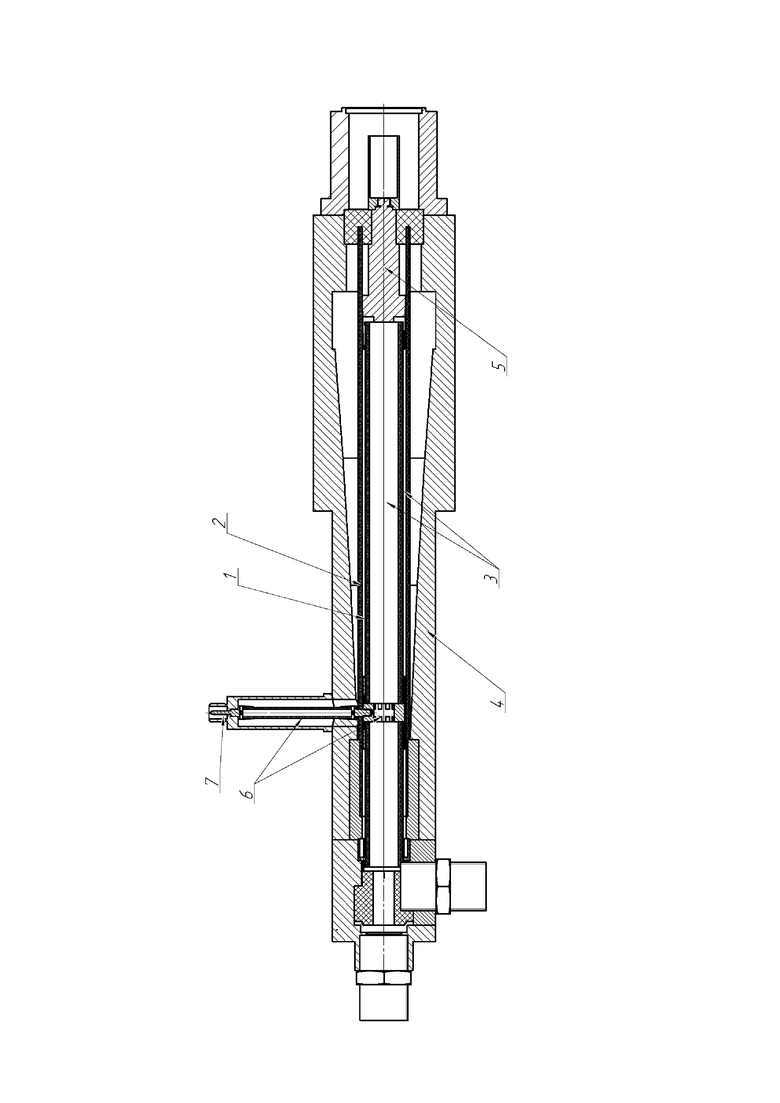

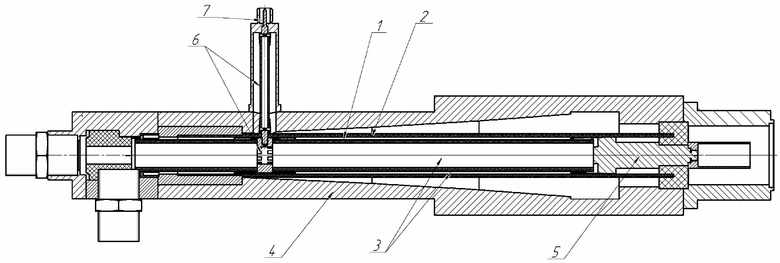

На чертеже приведена конструкция СВЧ-поглотителя-аттенюатора большой мощности, охлаждаемого жидкостью, нагрузка содержит поглощающий резистивный элемент 1, выполненный из керамического материала с резистивным углеродистым поглощающим слоем, помещенный в полипропиленовый кожух 2 в поток охлаждающей жидкости 3 (воды). Резистивный элемент 1 помещен в проводящий экран 4. Геометрические параметры экрана 4 и коаксиального трансформатора волновых сопротивлений 5 обеспечивают заданное значение коэффициента стоячей волны по напряжению в рабочем диапазоне частот. В конструкции поглотителя предусмотрен делитель 6, выполненный на основе резистивного элемента, обеспечивающий отвод электромагнитной мощности с ослаблением минус 40 дБ. Разъем 7 предназначен для подключения внешних устройств для контроля и измерения величины отводимой электромагнитной мощности.

Осуществление изобретения

Цель изобретения - внесение в конструкцию СВЧ-поглотителя-аттенюатора большой мощности охлаждаемого жидкостью элемента для отведения части электромагнитной энергии с ослаблением минус 40 дБ, для ее контроля и измерения.

Предлагаемое техническое решение соответствует критерию "существенные отличия".

Для проверки работоспособности спроектированного СВЧ-поглотителя-аттенюатора большой мощности, охлаждаемого жидкостью, был изготовлен СВЧ-поглотитель-аттенюатор для коаксиального тракта 16,85×38,5 с резистивным элементом с длиной трубки керамического основания 300 мм, внешним диаметром 21 мм, внутренним диаметром 18 мм.

Часть падающей на поглотитель электромагнитной мощности поглощается резистивным слоем покрывающим элемент 1 СВЧ-поглотителя-аттенюатора, а часть с помощью делителя передается на разъем 7.

Предлагаемый поглотитель отличается от прототипа тем, что имеет разъем для отвода СВЧ-мощности 40 дБ для измерения уровня мощности электромагнитного излучения.

1. Патент РФ 2089976. Мощная коаксиальная нагрузка СВЧ / Ковалев С.С. Заявл. 1993.08.03. Опубл. 1997.09.10.

2. Instruction book operating instructions termaline coaxial load resistor models 8251, 8252 & 8255 // Bird Electronic Corporation Instruction Book Part Number 920-8251/52/55 Rev. C, 1997.

3. Dummy Loads and Smart Choices // Bird electronic corporation Application Note.

Изобретение относится к СВЧ-технике. СВЧ-поглотитель-аттенюатор большой мощности, охлаждаемый жидкостью с отводом 40 дБ, содержащий короткозамкнутый отрезок коаксиального волновода, внутренний проводник которого выполнен из керамического материала с резистивным углеродистым поглощающим слоем, обеспечивающий возможность получения уровня рассеиваемой мощности 15 кВт при обеспечении коэффициента стоячей волны по напряжению не более 1,2 в рабочем диапазоне частот до 1000 МГц, с волновым сопротивлением 50 Ом. При этом в конструкции поглотителя предусмотрен отвод части мощности электромагнитного излучения с ослаблением минус 40 дБ, предназначенный для измерения величины входной мощности. Технический результат - внесение в конструкцию СВЧ-поглотителя-аттенюатора большой мощности охлаждаемого жидкостью элемента для отведения части электромагнитной энергии с ослаблением минус 40 дБ для ее контроля и измерения. 1 ил.

СВЧ-поглотитель-аттенюатор большой мощности, охлаждаемый жидкостью с отводом 40 дБ, содержащий короткозамкнутый отрезок коаксиального волновода, внутренний проводник которого выполнен из керамического материала с резистивным углеродистым поглощающим слоем, обеспечивающий возможность получения уровня рассеиваемой мощности 15 кВт при обеспечении коэффициента стоячей волны по напряжению не более 1,2 в рабочем диапазоне частот до 1000 МГц, с волновым сопротивлением 50 Ом, отличающийся тем, что в конструкции поглотителя предусмотрен отвод части мощности электромагнитного излучения с ослаблением минус 40 дБ, предназначенный для измерения величины входной мощности.
