Способ изготовления объемного трехслойного железобетонного изделия Российский патент 2025 года по МПК B28B1/16 B28B1/29

Описание патента на изобретение RU2834748C1

Область техники, к которой относится изобретение

Изобретение относится к строительству, а именно к способу изготовления объемного трехслойного железобетонного изделия методом интеграции, и может быть использовано при возведении зданий (малоэтажных и многоэтажных) с нестандартными архитектурными решениями, где необходимо использование монолитных объемных трехслойных изделий сложной формы.

Уровень техники

В настоящее время разработка новых способов изготовления объемных изделий сложной формы (прямоугольной, многогранной и т.д.) актуальна в тех случаях, где недопустима вертикальная или наклонная заливка бетонной смеси, что обусловлено сползанием бетонного слоя с наклонной поверхности, сползанием декоративной плитки и необходимостью выдерживания строго определенной высоты заливаемого бетонного слоя при наклонной поверхности.

Известен эркер здания, включающий стеновое ограждение, панели пола и потолка, выполнен составным из отдельных элементов, один из которых образует стеновое ограждение и имеет паз, образованный в нижней его части с внутренней стороны, а другой элемент, образующий пол, выполнен в виде плоской панели, расположенной в пазу стенового ограждения (RU 2015266, МПК E04B 1/348, опубл. 30.06.1994).

При использовании известного сборного способа для получения изделий сложной формы осуществляется многоступенчатый процесс их изготовления. Недостатком также является наличие «холодных швов» между стыками бетонной смеси.

Раскрытие изобретения

Технический результат заключается в получении монолитного трехслойного железобетонного изделия сложной формы заводской готовности, не требующего дополнительных работ на строительной площадке, причем благодаря целостности изделия и отсутствия необходимости соединения элементов с помощью сварки между собой сокращается время его монтажа и количество подъемов крана на строительной площадке, также за счет отсутствия швов по граням изделия минимизируются теплопотери и исключена возможность протечки швов от осадков.

Сущность изобретения заключается в том, что в способе изготовления объемного трехслойного железобетонного изделия изготавливают наклонные элементы наружного слоя из бетонной смеси с арматурными выпусками и диагональными связами в горизонтальном положении, осуществляют укладку наклонных элементов в форму-оснастку, выполняют обвязку арматурных выпусков наклонных элементов в каркас связующей части наружного слоя и заливку бетонной смесью, укладывают утеплитель на полученный монолитный наружный слой, сформированный из наклонных наружных элементов и связующей части, затем устанавливают борта-надставки на форму-оснастку, выполняют армирование внутреннего слоя и производят его заливку бетонной смесью. Могут выполнять декоративную отделку кирпичом или плиткой на наружном слое при бетонировании.

Краткое описание чертежей

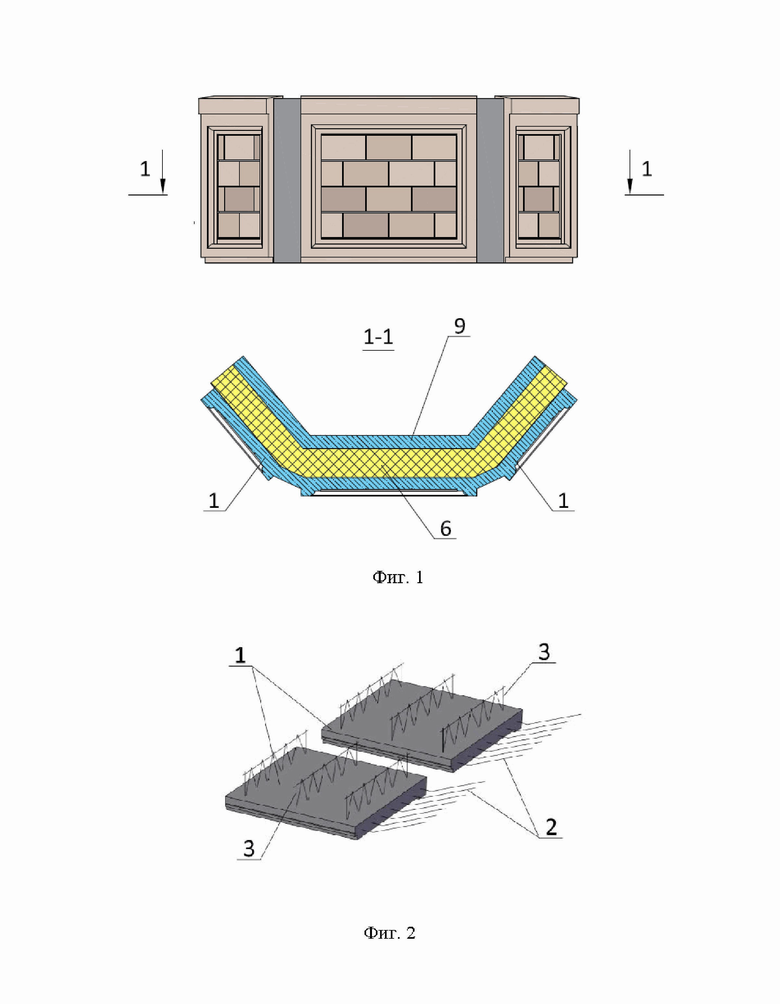

Фиг. 1 – изготовленное объемное трехслойное железобетонное изделие (вид спереди, разрез 1-1),

Фиг. 2 – заготовленные наклонные элементы,

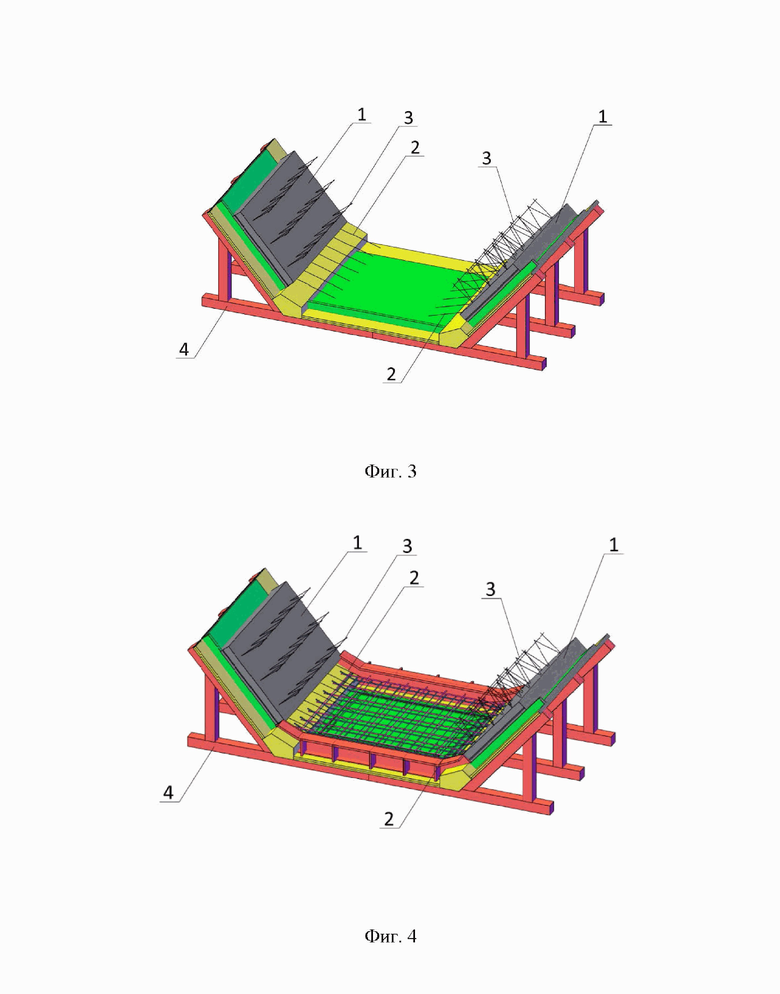

Фиг. 3 – форма-оснастка с уложенными наклонными элементами,

Фиг. 4 – арматурная обвязка арматурных выпусков наклонных элементов,

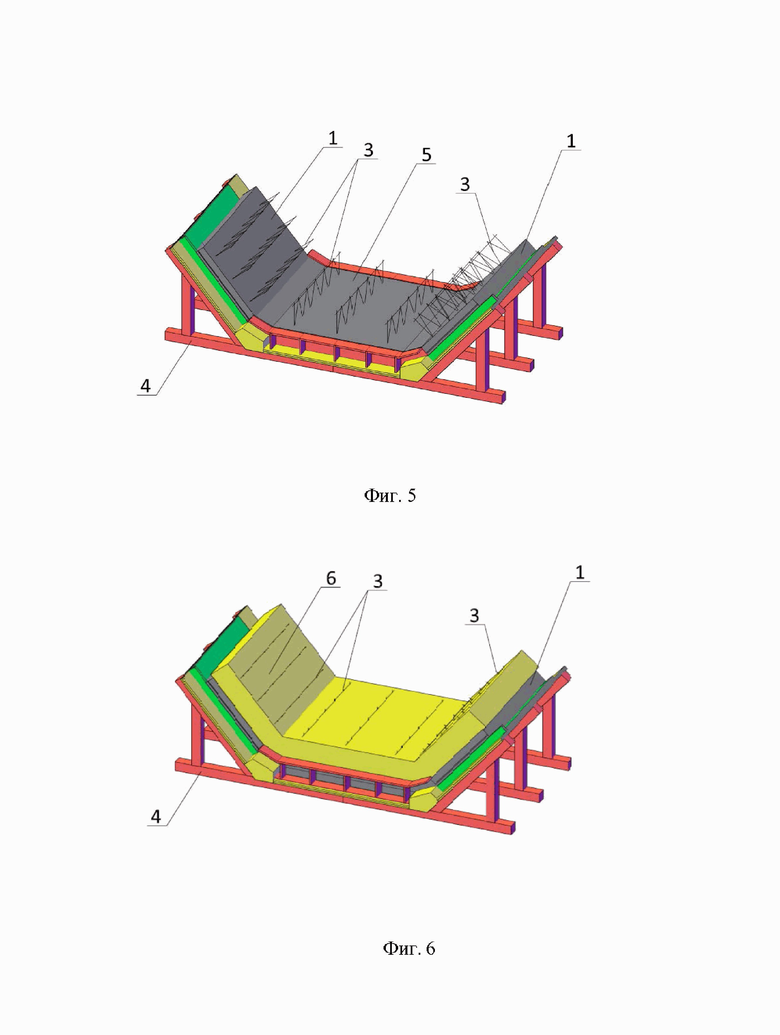

Фиг. 5 – залитая бетонной смесью связующая часть наружного слоя,

Фиг. 6 – укладка утеплителя по всей плоскости образовавшегося монолитного наружного слоя,

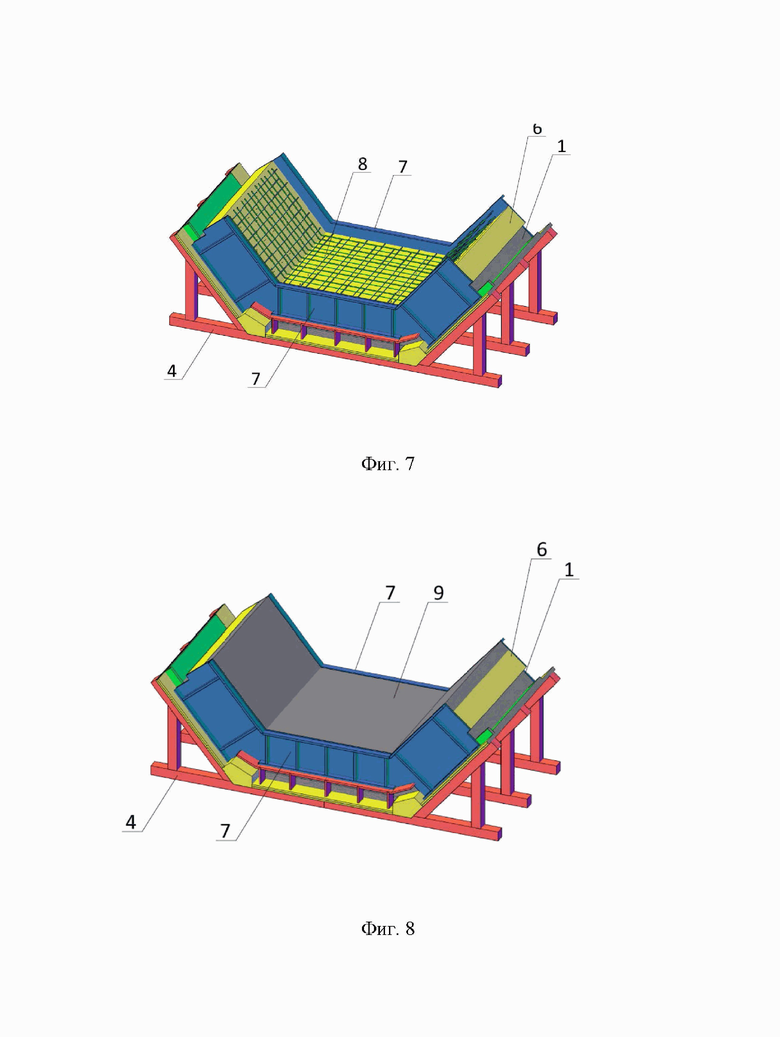

Фиг. 7 – установка бортов-надставок и арматурного каркаса внутреннего слоя,

Фиг. 8 – заливка бетонной смесью внутреннего слоя.

Осуществление изобретения

Способ изготовления объемного трехслойного железобетонного изделия включает несколько этапов работ.

Этап 1.

В горизонтальной опалубке (на чертежах не показана) изготавливают наклонные элементы 1 (для последующего формирования наружного слоя) (фиг. 2) из бетонной смеси с арматурными выпусками 2, диагональными связями 3 и в полной заводской готовности.

Основание горизонтальной опалубки может быть выполнено с рельефом для формирования фактурного оттиска на наружном слое.

Этап 2.

После достижения наклонными элементами 1 из бетонной смеси распалубочной прочности осуществляют их укладку в трехгранную форму-оснастку 4 (форма-оснастка может быть прямоугольной, многогранной и т.п. для изготовления соответствующих решений) (фиг. 3). Производят арматурную обвязку (фиг. 4) арматурных выпусков 2 наклонных элементов 1 и заливают бетонной смесью связующую часть 5 наружного слоя (между наклонными элементами 1) (фиг. 5). Получают монолитный наружный слой (сформированный из 1 и 5).

Основание формы-оснастки 4 может быть выполнено с рельефом для формирования фактурного оттиска на наружном слое.

Этап 3.

До момента схватывания бетона производят укладку утеплителя 6 (одного слоя или нескольких) по всей плоскости образовавшегося монолитного наружного слоя (фиг. 6).

Утеплитель 6 может быть выбран из группы, состоящей из экструдированного пенополистирола, базальтовых плит, каменной ваты, плит пеностекла. Вид утеплителя не влияет на достижение заявленного технического результата.

Этап 4.

Устанавливают борта-надставки 7 на форму-оснастку 4 (фиг. 7). Выполняют армирование внутреннего слоя 8 (аналогично армированию наклонных элементов) и производят заливку бетонной смесью внутреннего слоя 9. Далее следует процесс тепловой обработки. После достижения внутренним слоем 9 распалубочной прочности снимают борта-надставки 7 и извлекают готовое изделие из формы-оснастки 4. Могут дополнительно выполнять декоративную отделку кирпичом или плиткой на наружном слое при бетонировании. Для извлечения изделия из формы-оснастки 4 и осуществления кантования в транспортировочное состояние могут быть предусмотрены монтажные петли во внутреннем слое 9.

Горизонтальная опалубка, форма-оснастка 4, борта-надставки 7 могут быть выбраны из группы, состоящей из щитов из композитного материала, комбинированной металлической и ламинированной фанеры или металлических щитов. Вид опалубки не влияет на достижение заявленного технического результата.

Таким образом, лицевой слой заявленного изделия изготавливается в горизонтальной плоскости. Новое конструктивное решение позволяет выдержать все заданные проектом величины бетонных слоев.

Пример. Заявленным способом изготавливают объемное трехслойное железобетонное изделие для применения в качестве трехгранного эркера, грани которого расположены под углом более 90º. Эркер – это выходящая из плоскости фасада часть помещения, улучшающая его освещенность и инсоляцию. Данный эркер может быть одно- или многоэтажным. Эркеры могут применяться в многоквартирных жилых домах, частных жилых домах, торговых и бизнес-центрах.

Заявленный способ позволяет получить монолитное (цельное) многослойное железобетонное изделие сложной формы заводской готовности различной конфигурации и модификации, не требующее дополнительных работ на строительной площадке. Благодаря целостности изделия, поскольку отсутствует необходимость соединения элементов с помощью сварки между собой, сокращается время его монтажа и количество подъемов крана на строительной площадке. Также за счет отсутствия швов по граням изделия минимизируются теплопотери и исключена возможность протечки швов от осадков. Полученное изделие обладает всеми необходимыми эксплуатационными и эстетическими параметрами.

Конкретные примеры осуществления (реализации), приведенные в настоящем описании, никак не ограничивают объем правовой охраны согласно формуле заявленного изобретения. Любые изменения/модификация/замена признаков заявленной формулы изобретения, которые могут быть осуществлены специалистом в данной области техники, подпадают в пределы объема настоящего изобретения.

Похожие патенты RU2834748C1

название год авторы номер документа
СПОСОБ ИЗГОТОВЛЕНИЯ СЛОИСТЫХ ЖЕЛЕЗОБЕТОННЫХ ИЗДЕЛИЙ И ФОРМА ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ 2004
  • Батурина Е.Н.
  • Невзоров А.И.
  • Сергеенков В.П.
  • Кузьмин Е.А.
RU2259273C1
КОНСТРУКТИВНАЯ СИСТЕМА МНОГОЭТАЖНОГО ЗДАНИЯ И СПОСОБ ЕГО ВОЗВЕДЕНИЯ (ВАРИАНТЫ) 2000
  • Мордич Александр Иванович
  • Вигдорчик Роман Исаакович
  • Соколовский Леонид Викторович
  • Марковский Михаил Филиппович
  • Белевич Валерий Николаевич
  • Навой Дмитрий Иосифович
  • Рак Николай Александрович
RU2197578C2
КРИВОЛИНЕЙНАЯ СЛОИСТАЯ ПАНЕЛЬ ОГРАЖДЕНИЯ 1999
  • Шугаев В.В.
  • Эпштейн М.А.
  • Соколов Б.С.
RU2161231C1
СПОСОБ ИЗГОТОВЛЕНИЯ СЛОИСТЫХ ЖЕЛЕЗОБЕТОННЫХ ИЗДЕЛИЙ 1992
  • Браунсдорфер И.А.
  • Шембаков В.А.
RU2063335C1
СПОСОБ ВОЗВЕДЕНИЯ МОНОЛИТНО-КАРКАСНОГО ЗДАНИЯ С ДЕКОРАТИВНОЙ НАРУЖНОЙ ОТДЕЛКОЙ 2009
  • Семенов Дахир Курманбиевич
RU2421580C1
Способ изготовления железобетонного объемного блока 2017
  • Цыбань Александр Иванович
RU2650151C1
Панель стеновая бетонная трехслойная и способ возведения стен с использованием таких стеновых панелей 2023
  • Малеев Олег Александрович
RU2832465C1
Способ изготовления трехслойныхСТЕНОВыХ пАНЕлЕй 1979
  • Коковин Олег Андреевич
  • Супрунюк Александр Павлович
  • Соколов Владимир Петрович
  • Муромский Кирилл Павлович
SU837959A1
СБОРНО-МОНОЛИТНЫЙ ЖЕЛЕЗОБЕТОННЫЙ БЕЗРИГЕЛЬНЫЙ КАРКАС (ВАРИАНТЫ) 2015
  • Сушенцев Борис Никифорович
RU2588229C1
СПОСОБ ИЗГОТОВЛЕНИЯ СТЕНОВОЙ АРМИРОВАННОЙ КОНСТРУКЦИИ 2002
  • Мустафин Ш.Д.
  • Хозин В.Г.
  • Морозова Н.Н.
RU2229570C2

Иллюстрации к изобретению RU 2 834 748 C1

Реферат патента 2025 года Способ изготовления объемного трехслойного железобетонного изделия

Изобретение относится к строительству, а именно к способу изготовления объемного трехслойного железобетонного изделия методом интеграции, и может быть использовано при изготовлении цельных объемных трехслойных изделий сложной формы. Заявлен способ изготовления объемного трехслойного железобетонного изделия, в котором предварительно изготавливают наклонные элементы наружного слоя из бетонной смеси с арматурными выпусками и диагональными связами, осуществляют укладку наклонных элементов в форму-оснастку, выполняют обвязку арматурных выпусков наклонных элементов в каркас связующей части наружного слоя и заливку бетонной смесью, укладывают утеплитель на полученный монолитный наружный слой, сформированный из наклонных наружных элементов и связующей части, затем устанавливают борта-надставки на форму-оснастку, выполняют армирование внутреннего слоя и производят его заливку бетонной смесью. Технический результат заключается в получении монолитного трехслойного железобетонного изделия сложной формы заводской готовности, не требующего дополнительных работ на строительной площадке, а также минимизации теплопотери и исключении возможности протечки швов от осадков за счет отсутствия швов по граням изделия. 8 ил.

Формула изобретения RU 2 834 748 C1

1. Способ изготовления объемного трехслойного железобетонного изделия, в котором изготавливают наклонные элементы наружного слоя из бетонной смеси с арматурными выпусками и диагональными связами в горизонтальном положении, осуществляют укладку наклонных элементов в форму-оснастку, выполняют обвязку арматурных выпусков наклонных элементов в каркас связующей части наружного слоя и заливку бетонной смесью, укладывают утеплитель на полученный монолитный наружный слой, сформированный из наклонных наружных элементов и связующей части, затем устанавливают борта-надставки на форму-оснастку, выполняют армирование внутреннего слоя и производят его заливку бетонной смесью.

2. Способ изготовления объемного трехслойного железобетонного изделия по п.1, отличающийся тем, что выполняют декоративную отделку кирпичом или плиткой на наружном слое при бетонировании.
