Защищенный носитель информации с оптически переменным эффектом, способ его получения и защищенный от подделки документ Российский патент 2025 года по МПК B42D25/30 B42D15/00 B41M3/00

Область техники, к которой относится изобретение

Изобретение относится к области защищенной полиграфии и может быть использовано при изготовлении банкнот, ценных бумаг, паспортов, акцизных марок, идентификационных документов и другой защищенной полиграфической продукции, что является актуальной задачей для безопасности нашей страны.

Уровень техники

Одним из наиболее эффективных и технически целесообразных решений для контроля подлинности банкнот, ценных бумаг, удостоверений личности, паспортов и иных бланков ценных документов является использование визуальных защитных признаков, основанных на различных визуальных эффектах. К таким визуальным эффектам могут относиться, в частности, эффекты движения графического объекта, эффект изменения формы и размеров данного объекта, эффект изменения его цвета, эффект объема («3D» эффекты), эффект микролинзовых растровых структур или объединение нескольких визуальных эффектов.

Преимуществами использования данных защитных признаков являются простота определения подлинности для населения и кассовых работников, малые сроки адаптации для населения и быстрота обучения, высокая производительность контроля и высокий достигаемый уровень защищенности. В силу указанных преимуществ, визуальные защитные признаки находят широкое применение в области защиты от подделок, и постоянной задачей производителей защищенной полиграфической продукции является поиск новых эффективных и трудновоспроизводимых защитных признаков, обладающих ярко выраженными визуальными эффектами.

Известны решения, в которых носитель информации снабжен структурой с оптически переменными свойствами, например, RU 2395842 С2, опубл. 27.07.2010 с образованной тисненой структурой и покрытием, которые скомбинированы относительно друг друга.

В патенте US 5199744 A, опубл. 04.06.1993 при рассмотрении тисненного участка подложки под разным углом каждое изображение и линейная часть могут различаться за счет комбинирования разнонаправленных полос в горизонтальной и вертикальной плоскости.

Известны защитные элементы, основанные на микролинзовых растровых структурах. Оптические изображения в таких защитных элементах формируются в результате наложения двух или более микрорастровых структур, одна или более из которых представляет из себя микролинзовые решетки, другие представляют собой растровые структуры, выполненные с теми же пространственными периодами, что и микролинзовые решетки, в узлах которых находятся повторяющиеся микроизбражения, выполненные с помощью полиграфических технологий или технологий прецизионного тиснения. В этих случаях используют так называемые муаровые эффекты. Различают несколько типов таких эффектов. Эффекты "муарового увеличения" с ортогональным или коллинеарным (параллельным) параллаксным смещением наблюдаемых увеличенных оптических изображений. Такой тип муаровых эффектов характерен для микрорастровых структур со сферическими или псевдосферическими линзами в узлах растровых решеток.

Так же, например, описана микрооптическая система (US 2005/0180020 A1, опубл. 18.08.2005) в виде полимерной пленки, которая при рассмотрении невооруженным глазом в отраженном или в проходящем свете проецирует одно или несколько изображений, которые демонстрируют различные визуальные эффекты, такие как ортопараллактическое движение; изображения кажутся лежащими в пространственной плоскости глубже, чем толщина полимерной пленки; кажутся лежащими в пространственной плоскости над поверхностью полимерной пленки; вибрируют между пространственной плоскостью глубже, чем толщина полимерной пленки и пространственная плоскость над поверхностью пленки, по мере того, как пленка вращается азимутально; трансформируются из одного вида, формы, размера, цвета (или комбинации этих свойств) в другой вид, форму, размер или цвет; кажутся имеющими реалистическую трехмерность. Пленки в этом защитном элементе являются очень устойчивыми к подделке, благодаря своей сложной многослойной структуре и своим элементам с высоким форматным соотношением.

Другой вариант использования микролинзовых структур позволяет формировать так называемые варио-стерео эффекты (RU 145714 U1, опубл. 27.09.2014). Это достигается с помощью использования линейных (лентикулярных) цилиндрических микрорастровых линзовых структур. В этом случае печатные или тисненые изображения формируются на расстоянии порядка трех фокусных расстояний от плоскости лентикулярного растра и представляют собой не решетку микроизображений, как в выше рассмотренном случае, а формируются путем специальным образом совмещенных нескольких печатных или эмбоссированных изображений (обычных, не микрорастровых решетчатых изображений). Каждое изображение разбивается на полосы шириной порядка периода лентикулярного растра и черезполосно с заданным законом изменения симметрии в полосах совмещаются в одно единое изображение. При наблюдении такого сложного печатного изображения через лентикулярный линзовый растр под различными углами будут видны различные изображения, что и формирует варио- или стерео-эффекты, в том числе возможно формирование эффектов движения наблюдаемых изображений. Однако в этих системах оптического муарового увеличения наблюдаться не будет.

Одним из главных недостатков микролинзовых структур является расположение линз на внешней поверхности защитного элемента (они не могут быть покрыты каким-либо защитным слоем, иначе необходимые оптические эффекты будут утеряны). Это приводит, во-первых, к быстрому и неконтролируемому износу (истиранию) растра и, во-вторых, к возможному появлению на поверхности растра прозрачных наслоений жидкости, жира и т.п. Качество наблюдаемых переменных изображений резко ухудшается, либо изображения полностью исчезают. Оптически переменный эффект, создаваемый известными защитными элементами, возникает за счет комбинирования оттиска с блинтовым тиснением, выполняемым предпочтительно формой для металлографской печати.

Недостатком всех известных решений в получении носителя информации с защитным эффектом является, как правило, невозможность формирования скрытых информационных изображений, обладающих устойчивым цветопеременным эффектом, пригодных для простой визуальной проверки и одновременно при этом обладающих повышенной устойчивостью к внешним условиям и долговечностью использования такого носителя информации.

Известны решения, используемые при создании защищенного носителя информации, которые обладают новым оптическим визуальным эффектом и повышенной степенью защиты банкнот, ценных бумаг, удостоверений личности, паспортов и иных бланков ценных документов на многослойном носителе от несанкционированного изменения с использованием визуальных признаков на основе комбинирования печатных и трехмерных растрированных элементов с получением устойчивого оптически переменного эффекта изображения. Такое решение известно из RU 2661222 С1, 13.07.2018, в котором носитель выполнен на бумажной, полимерной или комбинированной основе и содержит зону с нанесенной точечной растровой регулярной и/или нерегулярной структурой. Поверх растровой структуры нанесен трехмерный растр, выполненный в виде тисненой линейной пространственной структуры типа решетки и/или концентрической, и/или сотовой пространственной структуры. Точки печатного растра располагают на боковых гранях, донышках или пробельных элементах трехмерной структуры, вне зависимости от позиционирования печатного и трехмерного растров, с получением на носителе изображения, которое имеет вид пересекающихся линейных структур. При наблюдении под углом 90 градусов от плоскости носителя защитный элемент виден в виде равномерного поля интегрального цвета красок подложки, а при наблюдении носителя под острым углом наблюдается изменение цвета элемента на интегральный, смесевой двух красок подложки, при этом при повороте носителя проявляется муаровый рисунок, причем в зависимости от угла поворота наблюдается цветоизменение и/или характер муарового рисунка, причем рисунок проявляется в виде сплошных муаровых полос, прерывистых полос и/или может иметь решетчатую структуру в виде пересекающихся муаровых полос.

Помимо вышеуказанных недостатков известных решений, необходимо учесть, что важнейшей проблемой для всех известных в настоящее время решений является то, что крайне быстро каждая запатентованная технология становится доступной для ее копирования недобросовестными лицами в целях подделки документов.

Таким образом, решаемой технической задачей является оперативная разработка обновленной технологии для преодоления возможности подделок и создание защищенного носителя информации, который обладал бы новым оптическим визуальным эффектом и повышенной степенью защиты банкнот, ценных бумаг, удостоверений личности, паспортов, проездных документов, билетов и иных бланков ценных документов на многослойном носителе от несанкционированного изменения с использованием визуальных признаков с получением устойчивого оптически переменного эффекта изображения.

Раскрытие сущности изобретения

Технический результат – создание новой технологии защитной полиграфии, обеспечивающей высокую эффективность визуальных защитных признаков, основанных на эффекте микролинз.

Для достижения технического результата защищенный носитель информации с оптически переменным эффектом включает бумажную основу, на, по меньшей мере, одном участке которой выполнен защитный элемент в виде микротекста и/или микроизображения, по меньшей мере, одного цвета, с нанесенным на него печатным лаком, а на поверхности печатного лака сформирован массив микролинз.

Микролинзы могут быть сферическими и/или асферическими, и/или линзами Френеля.

В частности массив микролинз выполнен из одномерных и/или двумерных микролинз.

В частности участок на бумажной основе выполнен прямоугольной или треугольной, или круглой, или многоугольной формы.

В частности микроизображения выполнены в виде геометрических фигур и/или буквенного символа, и/или цифрового символа.

На участок на бумажной основе может быть нанесен слой белил, на котором выполнен микротекст и/или микроизображение.

Технический результат достигается также способом получения защищенного носителя информации с оптически переменным эффектом характеризующимся тем, что на, по меньшей мере, один участок бумажной основы предварительно наносят микротекст и/или микроизображения, по меньшей мере, одного цвета в виде геометрических фигур и/или буквенного символа, и/или цифрового символа, и поверх которого наносят печатный лак способом трафаретной или флексографской, или струйной, или офсетной, или глубокой печати, при этом на поверхности печатного лака формируют массив микролинз, который выполняют способом металлографского бескрасочного тиснения и/или конгревного тиснения, и/или блинтового тиснения.

В частности тиснение массива микролинз осуществляют при давлении в диапазоне 5 - 200 Мпа.

В частности в качестве материала штампа для формирования микролинз используют латунь или медь, или никель, или фотополимер на основе эластомеров.

В частности микротекст и/или микроизображения наносят флексографской, или струйной, или офсетной, или металлографской, или глубокой, или высокой печатью, или тиснением фольгой.

В частности участок бумажной основы, на который наносят микротекст и/или микроизображения, предварительно покрывают белилами.

В частности микролинзы выполняют сферическими и/или асферическими, и/или Френеля.

В частности массив выполняют из одномерных и/или двумерных микролинз.

В частности участок на бумажной основе выполняют прямоугольной или треугольной, или круглой, или многоугольной формы.

В частности микроизображения выполняют в виде геометрических фигур и/или буквенного символа, и/или цифрового символа.

Технический результат достигается также защищенным от подделки документом, включающим, по меньшей мере, один защищенный носитель информации.

В частности, защищенный от подделки документ представляет собой чек или акцию, или банкноту, или акцизную марку, или федеральную специальную марку, или паспорт, или идентификационную карточку, или проездной документ, или билет.

Краткое описание чертежей

Изобретение поясняется чертежами, где на:

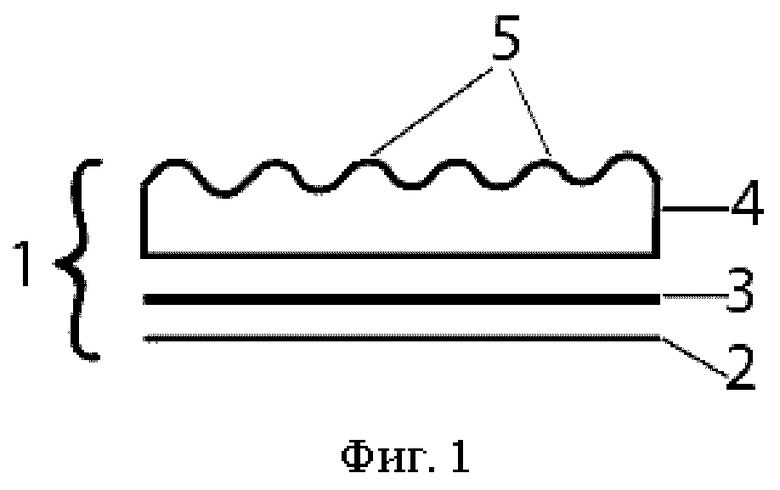

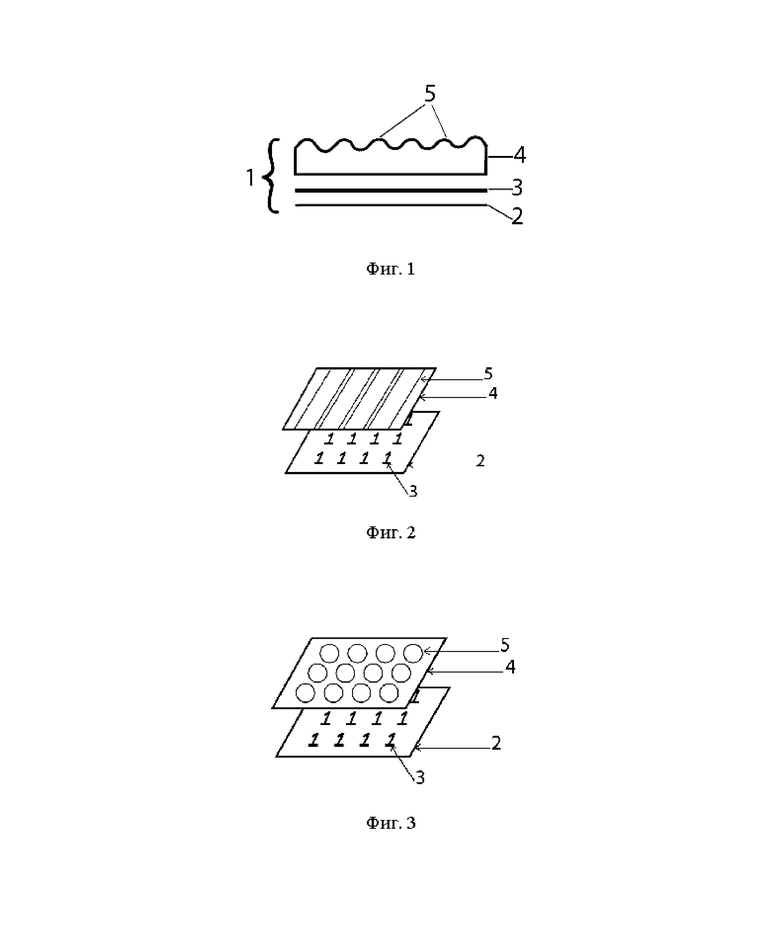

- фиг. 1 представлен защищенный носитель с послойным выполнением участка на бумажной основе с нанесенным микротекстом или микроизображением, слоем печатного лака, массивом микролинз на поверхности печатного лака,

- фиг. 2 – микротекст в виде цифр (нанесенный краской или тисненный фольгой), одномерный массив микролинз,

- фиг. 3 – микротекст в виде цифр, двумерный массив микролинз,

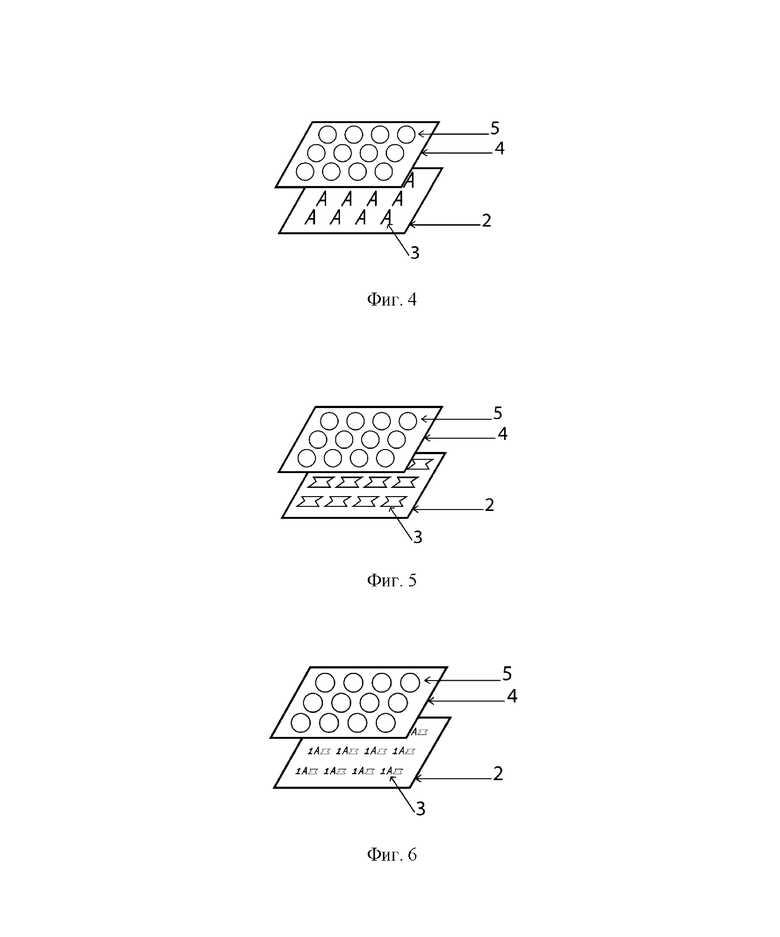

- фиг. 4 – микротекст в виде букв (нанесенный краской или тисненный фольгой),

- фиг. 5 – микроизображения (нанесенные краской или тисненные фольгой),

- фиг. 6 – комбинация из микротекста и микроизображений (нанесенных краской или тисненная фольгой),

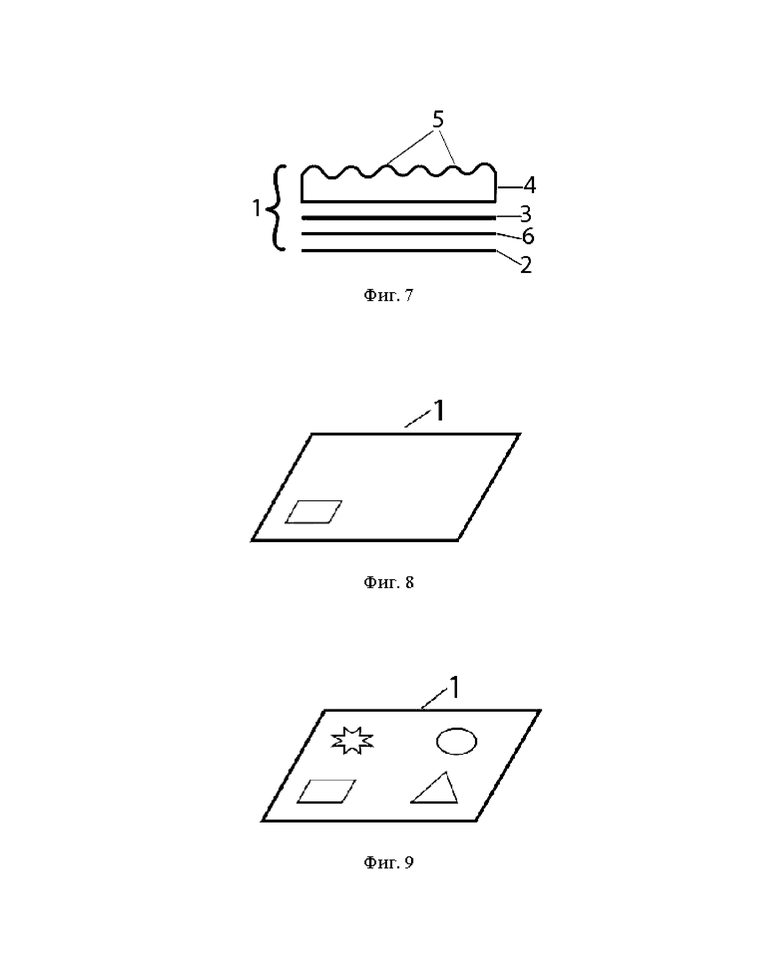

- фиг. 7 – с нанесением белил между бумажной основой и микротекстом или микроизображением,

- фиг. 8 – пример конфигурации участка на бумажной основе,

- фиг. 9 – пример выполнения одновременно различных конфигураций участков (круг, прямоугольник, треугольник, многоугольник) на бумажной основе.

На фигурах приняты следующие обозначения:

1 – защищенный носитель информации с оптически переменным эффектом,

2 – бумажная основа,

3 – микротекст или микроизображение,

4 – слой печатного лака,

5 – массив микролинз на поверхности печатного лака,

6 – слой белил.

Осуществление изобретения

Заявленное изобретение поясняется примерами выполнения.

Пример 1. Фиг. 1-6, 8, 9

Изготовление защищенного носителя информации с оптически переменным эффектом выполняют по следующей технологии: на участок бумажной основы предварительно наносят микротекст или микроизображения одного цвета в виде геометрических фигур и/или буквенного символа и/или цифрового символа, и поверх которой наносят печатный лак способом трафаретной печати, при этом на поверхности печатного лака выполняют массив микролинз, который выполняют способом блинтового тиснения при давлении 5 МПа, а в качестве материалов для изготовления штампа для формирования микролинз используют фотополимер на основе эластомеров, причем микролинзы выполняют сферическими, и/или асферическими, и/или Френеля.

Пример 2. Фиг. 1, 3-6, 8, 9

Изготовление защищенного носителя информации с оптически переменным эффектом выполняют по следующей технологии: на участок бумажной основы предварительно наносят микротекст или микроизображения двумя цветами в виде геометрических фигур и/или буквенного символа и/или цифрового символа, и поверх которой наносят печатный лак способом трафаретной печати, при этом на поверхности печатного лака выполняют массив двумерных микролинз, который выполняют способом конгревного тиснения при давлении 200 МПа, а в качестве материалов для изготовления штампа для формирования микролинз используют никель, причем микролинзы выполняют сферическими, и/или асферическими, и/или Френеля.

Пример 3. Фиг. 1, 2, 8, 9

Изготовление защищенного носителя информации с оптически переменным эффектом выполняют по следующей технологии: на участок бумажной основы предварительно наносят микротекст или микроизображения тремя цветами в виде геометрических фигур и/или буквенного символа и/или цифрового символа, и поверх которой наносят печатный лак способом трафаретной печати, при этом на поверхности печатного лака выполняют массив одномерных микролинз, который выполняют способом металлографского бескрасочного тиснения при давлении 80 МПа, а в качестве материалов для изготовления штампа для формирования микролинз используют латунь или медь, причем микролинзы выполняют сферическими, и/или асферическими, и/или Френеля.

Пример 4. Фиг. 1-6, 8, 9

Изготовление защищенного носителя информации с оптически переменным эффектом выполняют по технологии, описанной в примерах 1, 2, 3 при этом микротекст или микроизображения в виде геометрических фигур и/или буквенного символа и/или цифрового символа наносят двумя цветами флексографской, или струйной, или офсетной, или металлографской, или глубокой, или высокой печатью.

Пример 5. Фиг. 1-6, 8, 9

Изготовление защищенного носителя информации с оптически переменным эффектом выполняют по технологии, описанной в примерах 1, 2, 3 при этом микротекст или микроизображения в виде геометрических фигур и/или буквенного символа и/или цифрового символа наносят одним цветом тиснением фольгой.

Пример 6. Фиг. 1-9

Изготовление защищенного носителя информации с оптически переменным эффектом выполняют по технологии, описанной в примерах 1, 2, 3, 4, 5 при этом зону с нанесенными микротекстом и/или микроизображением предварительно покрывают белилами.

Получаемый защищенный носитель информации с оптически переменным эффектом включает бумажную основу, на, по крайней мере, одном участке которой выполнен защитный элемент в виде микротекста и/или микроизображения с нанесенным на него печатным лаком, а на поверхности печатного лака выполнен массив микролинз.

Защищенный от подделки документ включает, по меньшей мере, один защищенный носитель информации. Защищенный от подделки документ может представлять собой чек или акцию, или банкноту, или акцизную марку, или федеральную специальную марку, или паспорт, или идентификационную карточку, или проездной документ, или билет.

Получаемые визуальные эффекты не исчерпываются представленными примерами. При проектировании защитного элемента используются любые буквы, цифры, геометрические фигуры, изображения и прочее.

Выполнение защитного элемента на, по крайней мере, одном участке бумажной основы позволяет повысить степень визуальной защиты, также как использование различной конфигурации участка, любой геометрической формы, прямоугольной и/или треугольной, и/или круглой, и/или многоугольной.

Нанесение на участок на бумажной основе слоя белил обеспечивает повышение контраста оптически переменного эффекта.

Давление тиснения выбирают из условий необходимости формирования профиля массива микролинз на поверхности печатного лака.

Таким образом, как показано серией примеров, изготовлен защищенный носитель информации, который имеет публичный защитный признак высокого уровня защищенности, обладающий свойством однозначно изменять информационное содержание при изменении условий рассматривания: например, изменять цвет или изменять месторасположение микротекста или микроизображения, и не требующий высокой квалификации пользователя, специальных устройств и методов контроля.

Группа изобретений относится к области защищенной полиграфии, а именно к защищенному носителю информации с оптически переменным эффектом, способу его получения и защищенному от подделки документу. Группа изобретений может быть использована при изготовлении банкнот, ценных бумаг, паспортов, акцизных марок, идентификационных документов и другой защищенной полиграфической продукции. Защищенный носитель информации с оптически переменным эффектом включает бумажную основу, на по меньшей мере одном участке которой выполнен защитный элемент в виде микротекста и/или микроизображения с нанесенным на него методом печати печатным лаком, а на поверхности печатного лака тиснением выполнен массив микролинз. Способ получения защищенного носителя информации с оптически переменным эффектом характеризуется тем, что на участок бумажной основы наносят микроизображения по меньшей мере одного цвета в виде геометрических фигур и/или микротест по меньшей мере одного цвета в виде буквенного символа и/или цифрового символа, поверх которого наносят печатный лак способом трафаретной, или флексографской, или струйной, или офсетной, или глубокой печати, при этом на поверхности печатного лака сформирован массив микролинз, который выполняют способом металлографского бескрасочного тиснения, или конгревного тиснения, или блинтового тиснения. Защищенный от подделки документ, такой как чек, акция, банкнота, акцизная марка, федеральная специальная марка, паспорт, идентификационная карточка, проездной документ или билет, включает по меньшей мере один защищенный носитель информации с оптически переменным эффектом. Технический результат - создание новой технологии защитной полиграфии, обеспечивающей высокую эффективность визуальных защитных признаков, основанных на эффекте микролинз. 3 н. и 11 з.п. ф-лы, 9 ил.

1. Защищенный носитель информации с оптически переменным эффектом, включающий бумажную основу, на по меньшей мере одном участке которой выполнен защитный элемент в виде микротекста и/или микроизображения с нанесенным на него методом печати печатным лаком, а на поверхности печатного лака тиснением выполнен массив микролинз.

2. Защищенный носитель информации по п. 1, отличающийся тем, что микролинзы выполнены сферическими, и/или асферическими, и/или линзами Френеля.

3. Защищенный носитель информации по любому из пп. 1, 2, отличающийся тем, что массив выполнен из одномерных и/или двумерных микролинз.

4. Защищенный носитель информации по любому из пп. 1-3, отличающийся тем, что участок на бумажной основе выполнен прямоугольной, или треугольной, или круглой, или многоугольной формы.

5. Защищенный носитель информации по любому из пп. 1-4, отличающийся тем, что микроизображения выполнены в виде геометрических фигур, а микротекст – в виде буквенного символа и/или цифрового символа.

6. Защищенный носитель информации по любому из пп. 1-5, отличающийся тем, что на участок на бумажной основе нанесен слой белил, на котором выполнен микротекст и/или микроизображение.

7. Способ получения защищенного носителя информации с оптически переменным эффектом по любому из пп. 1-6, характеризующийся тем, что на по меньшей мере один участок бумажной основы наносят микроизображения по меньшей мере одного цвета в виде геометрических фигур и/или микротекст по меньшей мере одного цвета в виде буквенного символа и/или цифрового символа, поверх которого наносят печатный лак способом трафаретной, или флексографской, или струйной, или офсетной, или глубокой печати, при этом на поверхности печатного лака формируют массив микролинз, который выполняют способом металлографского бескрасочного тиснения, или конгревного тиснения, или блинтового тиснения.

8. Способ по п. 7, отличающийся тем, что тиснение массива микролинз осуществляют при давлении в диапазоне 5 - 200 МПа.

9. Способ по п. 7 или 8, отличающийся тем, что в качестве материала штампа для формирования микролинз используют латунь, или медь, или никель, или фотополимер на основе эластомеров.

10. Способ по любому из пп. 7-9, отличающийся тем, что микротекст и/или микроизображения наносят флексографской, или струйной, или офсетной, или металлографской, или глубокой, или высокой печатью или тиснением фольгой.

11. Способ по любому из пп. 7-10, отличающийся тем, что участок бумажной основы, на который наносят микротекст и/или микроизображения, предварительно покрывают белилами.

12. Способ по любому из пп. 7-11, характеризующийся тем, что массив выполняют из одномерных и/или двумерных микролинз.

13. Защищенный от подделки документ, включающий по меньшей мере один защищенный носитель информации по любому из пп. 1-6.

14. Защищенный от подделки документ по п. 13, отличающийся тем, что выполнен в виде чека, или акции, или банкноты, или акцизной марки, или федеральной специальной марки, или паспорта, или идентификационной карточки, или проездного документа, или билета.
