Изобретение относится к области спецоборудования для аварийно-спасательных мероприятий, включая военно-техническое обеспечение и может найти широкое применение для герметизации аварийных повреждений в металлических контейнерах, трубопроводах, корпусах судов, стальных напорных и безнапорных нефте- и газотрубопроводах, резервуарах в процессе эксплуатации соответствующего оборудования и транспортных средств.
Из уровня техники известно устройство по авторскому свидетельству СССР (№1204479, опубликовано 15.01.1986), обеспечивающее ликвидацию пробоины в корпусе судна и содержащее пластырь из водонепроницаемого материала, снабженный по краям постоянными магнитами. При этом каждый из постоянных магнитов снабжен кожухом и плунжером с пружинами, плунжер имеет с одной стороны сердечник-компенсатор, а с другой - упорную планку, причем кожух и упорная планка выполнены из магнитопроводного материала.
К недостаткам используемого технологического приема в указанном аналоге относится:
• не гарантируемая надежность технологической постановки пластыря, требующая максимально полного прилегания герметизирующего материала к поверхности поврежденной оболочки (корпуса);
• образованная защитная конструкция может быть ослаблена из-за неравномерного крепления постоянными магнитами пластыря к фрагменту корпуса судна с различными по глубине оболочки пространственными дефектами;
• временной режим выполнения ремонта также требует высокой подготовленности технических операторов в составе отдельной группы;
• сам ремонт становится трудозатратным и низко производительным, также и из-за весовых ограничений магнитов, что обуславливает небольшую силу магнитного прижима.
Также известно герметизирующее магнитное устройство по патенту на полезную модель (RU 57710, опубликовано 27.10.2006), способствующее блокированию зоны повреждения с дефектной магнитопроводной оболочкой (ДМО) с образованием замкнутой полости с помощью элементов фиксации герметизирующего элемента в виде ансамбля постоянных магнитов, распределенных по площади ДМО. В этом устройстве герметизирующий элемент выполнен в виде эластичной матрицы (полотна, покрова), в которой в шахматном порядке размещены постоянные магниты цилиндрической или прямоугольной формы. В полезной модели указывается соотношение 1:4 площадей поверхности матрицы и общей поверхности магнитов.
Недостатком технологии в данном патенте является то, что
• герметизирующая модель в виде эластичной матрицы с ячейками крепления, удерживающими ансамбль малогабаритных постоянных магнитов, не позволяет использовать мощные магнитные блоки из-за ограничения размера матрицы и возникающих хаотичных критических сил натяжения по всей ее поверхности;
• указанное соотношение 1:4 площадей поверхности матрицы и общей поверхности магнитов требует корректировки в зависимости от краевого (или центрального) расположения этих магнитов.
Таким образом, реализация локальных распределений определенного ансамбля малогабаритных постоянных магнитов с требуемой площадной концентрацией требует предварительной проверки путем стендового или численного моделирования. Это снижает производительность выполнения предложенного способа герметизации и устройств, разрабатываемых на этой основе, и увеличивает срок выполнения работы.
Также известно устройство по патенту на изобретение (RU 2061190, опубликовано 05.27.1996), способное в стальных напорных и безнапорных нефтетрубопроводах и резервуарах обеспечивать ликвидацию негерметичности с помощью узла герметизации, соединенного траверсой с двумя магнитными захватами, каждый из которых состоит из двух блоков, установленных один на другом с возможностью относительного перемещения. Причем траверса соединена с блоками, рабочие поверхности которых защищены немагнитопроводными, например, наклеенными пластинами, полюсниками, предназначенные для соприкосновения с герметизируемой поверхностью трубопровода. Боковые поверхности магнитов склеены с магнитопроводными пластинами для обеспечения устойчивых магнитных связей между полями (нижнего) неподвижного блока магнитов с аналогичным, но подвижным (верхним) блоком магнитов, с возможностью поворота последнего относительно общей оси симметрии для режимов «Активации» или «Деактивации» наведенного поля, т.е. в импульсном режиме.
Недостатком данного устройства является то, что процедура герметизации предусматривает только два режима наведения магнитного поля (импульсного поля): «Активации - включение» и «Деактивации - выключение». Установка магнитных захватов с большим весом ферромагнитов (от нескольких килограмм) и крупногабаритных, по своим размерам (от 400 мм), представляет опасность для рабочего персонала (операторов) при подгонке узла герметизации в области труднодоступного дефекта магнитопроводящей оболочки (ДМО). Кроме того, существенно снижает производительность рассматриваемых операций из-за низкой скорости их выполнения, особенно, для начальной подгонки узла герметизации при выключенном магнитном поле.
Таким образом, генерируемые магнитные поля смогут охватывать неполную область проходного сечения ДМО, т.е. с недостаточной концентрацией силовых линий магнитного поля в подповерхностной области в глубине герметизируемой оболочки без возможности его (распределения магнитного поля) регулирования, т.е. селективного подбора формы распределения требуемой полевой картины.
Из уровня техники среди представленных выше аналогов наиболее близко по технической сущности к предлагаемому изобретению относится магнитное герметизирующее устройство («ЭРГА МГУ»), принятое авторами за прототип. Электронный ресурс Калужского НПО ЭРГА (https://erga.ru/catalog/magnitnye-sistemy-i-ustroystva/magnitnoe-germetiziruy ushchee-ustroystva-mgu/. Дата обращения 22.02.2024).
Магнитное герметизирующее устройство, содержит блок постоянных магнитов и узел герметизации, соединенные между собой рамкой консоли посредством крепежных элементов, при этом магнитный блок снабжен рукояткой, размещенной в противоположной стороне от узла герметизации, для его включения и выключения, а узел герметизации содержит поворотную перемычку с резьбой, в которой установлен нажимной винт, в верхней части которого установлен маховик, а в нижней - уплотняющий элемент, при этом узел герметизации выполнен с возможностью не только нажимного воздействия, но и его вращения в поперечной оси.
Устройство по прототипу также имеет существенные недостатки, а именно:
узел герметизации не имеет прицельного механизма, а только поворотную степень свободы;
большой вес данного устройства обуславливает привлечение не менее чем двух операторов;
отсутствует ручка для переноски устройства;
отсутствует быстросъёмный механизм для держателей со сменными уплотнителями;
у устройства отсутствует опора противохода нажимному винту прицельного узла герметизации с отверстиями для хранения держателей со сменными уплотнителями.
Задача предлагаемого изобретения состоит в расширении эксплуатационных характеристик, уменьшении веса устройства, а также улучшении оперативной работоспособности в ликвидации негерметичности магнитопроводной оболочки.
Поставленная задача реализуется следующим образом:
расширение эксплуатационных характеристик осуществляется за счет того, что:
• магнитный блок выполнен с возможностью качения и установлен на одной рамке с узлом герметизации;
• магнитный блок снабжен ходовым винтом и выполнен с управляемой силой прижатия;
• узел герметизации магнитного устройства выполнен прицельным, с тремя степенями свободы - возможностью перемещения в продольно-поперечном направлении и изменении угла его наклона;
уменьшение веса устройства достигается за счет увеличения жесткости посредством установки перемычек на рамку устройства, что позволяет облегчить элементы частей конструкции;
улучшение оперативной работоспособности в ликвидации негерметичности магнитопроводной оболочки происходит за счет применения возможности прицеливания узлом герметизации, уменьшения веса и улучшения эргономичных свойств устройства.
Технический результат предложенного изобретения заключается в следующем.
Магнитное герметизирующее устройство содержит блок постоянных магнитов и узел герметизации, соединенные между собой рамкой консоли посредством крепежных элементов, при этом магнитный блок снабжен рукояткой, размещенной в противоположной стороне от узла герметизации, для его включения и выключения, а узел герметизации содержит поворотную перемычку с резьбой, в которой установлен нажимной винт, в верхней части которого установлен маховик, а в нижней - уплотняющий элемент, при этом узел герметизации выполнен с возможностью не только нажимного воздействия, но и его вращения в поперечной оси.
Отличие, согласно изобретения, состоит в том, что магнитный блок размещен на рамке консоли, независимо прикреплен к ней через дистанционную фрикционную шайбу двумя парами осевых винтов с возможностью одних его качения, а других ограничивающих его качение, узел герметизации выполнен прицельным с тремя степенями свободы, установлен по переднему краю рамки консоли и прикреплен к ней осевым винтом, обеспечивающим ему изменяемый угол наклона, задняя часть рамки консоли снабжена опорой противохода нажимному винту прицельного узла герметизации, при этом магнитный блок снабжен ходовым винтом и выполнен с управляемой силой прижатия, посредством регулирования величины воздушного зазора между магнитопроводными пластинами, размещенными в нижней части корпуса магнитного блока, и противостоящей поверхностью магнита, а узел герметизации снабжен поворотной направляющей, на которой установлены: каретка и планка с резьбой для нажимного винта, которые выполнены с возможностью первой - поперечного, а второй - продольного перемещений на величину требуемого хода, и размещенный в ней нажимной винт, имеющий в нижней части быстросъёмный механизм с удерживающим магнитом вверху и сменным герметизирующим адаптером внизу, а в верхней - маховик.
Дополнительные отличия также состоят в том, что устройство снабжено фрикционной дистанционной шайбой, установленной для дистанцирования магнитного блока от рамки консоли; ходовой винт, установленный по центру корпуса магнитного блока, снабжен рукояткой для его вращения; устройство снабжено перемычками, размещенными с двух сторон от магнитного блока для усиления жесткости устройства; опора противохода нажимному винту узла герметизации выполнена с отверстиями для хранения держателей со сменными уплотнителями; устройство снабжено перемычкой установленной в задней части рамки консоли для дополнительного усиления жесткости устройства и удобства его переноски; быстросъёмный механизм нажимного винта имеет в верхней части удерживающий магнит, а в нижней - сменный герметизирующий адаптер, размещенный в нижней части быстросъемного механизма нажимного винта состоит из держателя с уплотняющим элементом; уплотняющий элемент сменного герметизирующего адаптера может быть выполнен в виде: конуса, цилиндрической, прямоугольной и других конфигураций прокладок в зависимости от формы и размера аварийной течи; материал уплотняющего элемента сменного герметизирующего адаптера может быть выполнен из фторопласта, каучука и силиконовых смесей, угле- и стекло-наполненного волокна, резиновых, полимерных, композитных и других материалов.
Предложенное изобретение поясняется чертежами, на которых представлены:

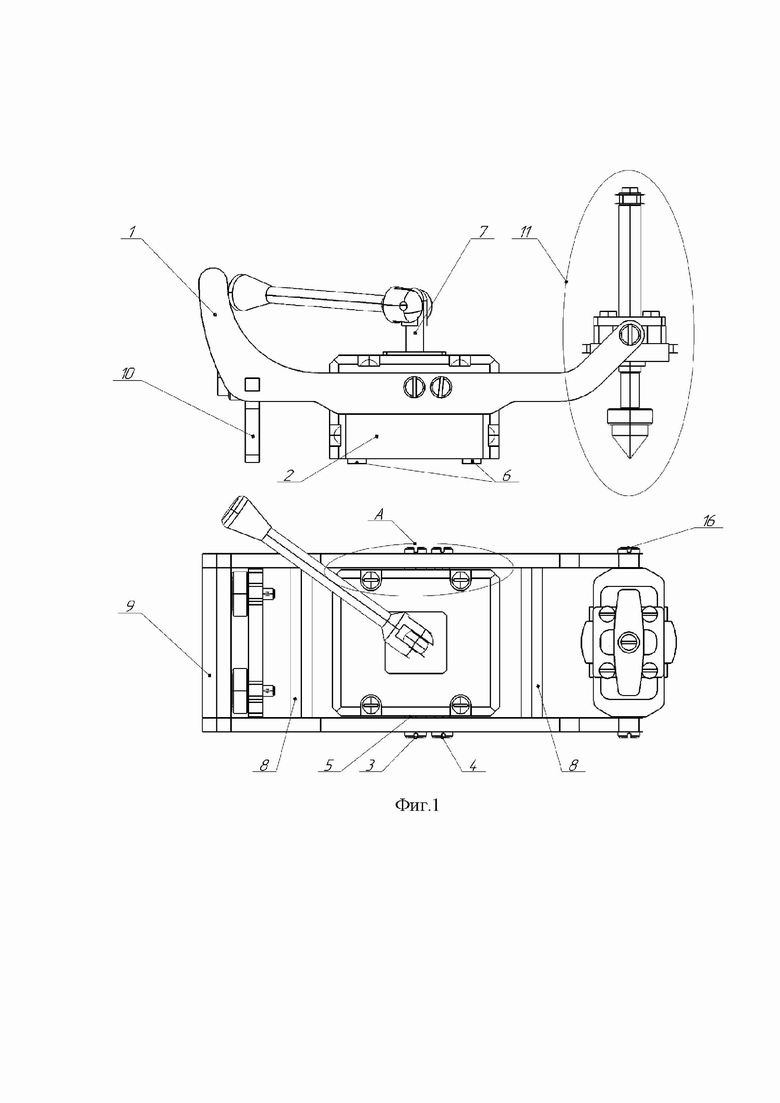

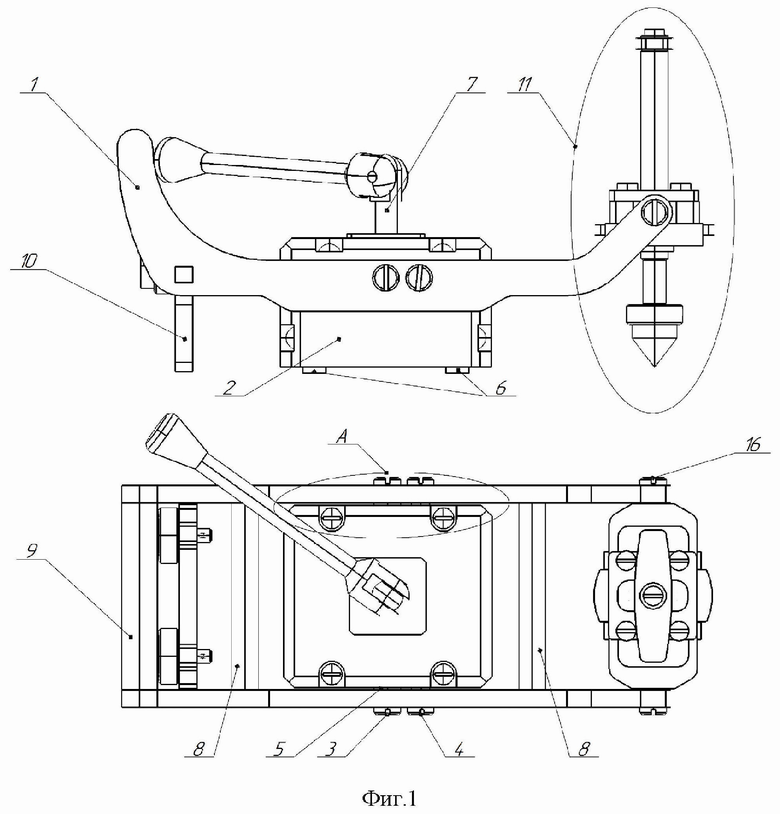

фиг. 1 - магнитное герметизирующее устройство в конструктивном исполнении магнитного блока в виде «Консоль», основной вид и вид сверху;

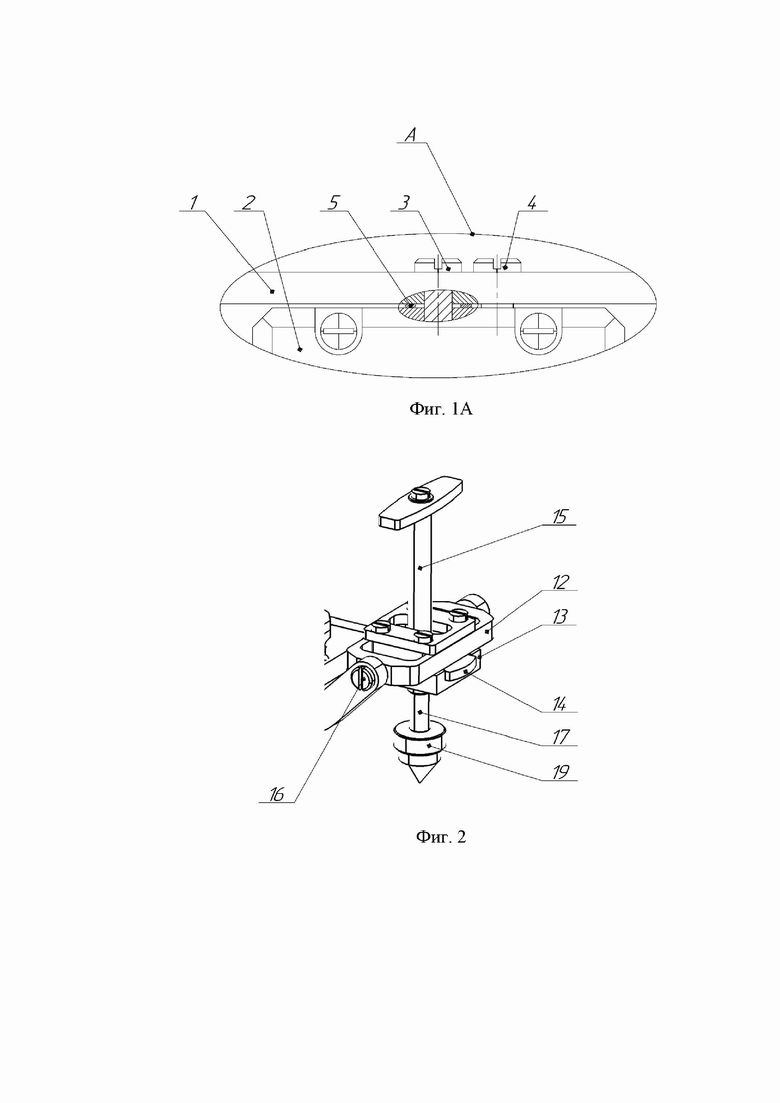

фиг. 1А - фрикционная дистанционная шайба, место установки;
фиг. 2 - узел герметизации магнитного герметизирующего устройства;

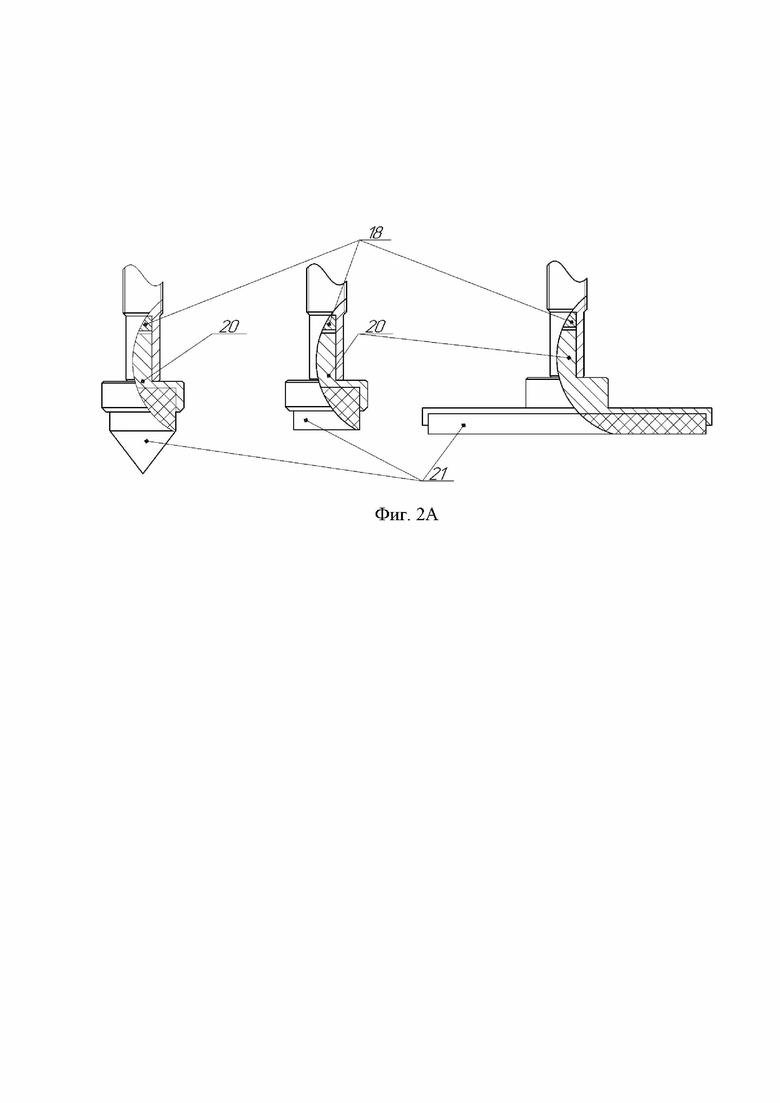

фиг. 2А - сменный герметизирующий адаптер с уплотняющими элементами быстросъёмного механизма, в разрезе;

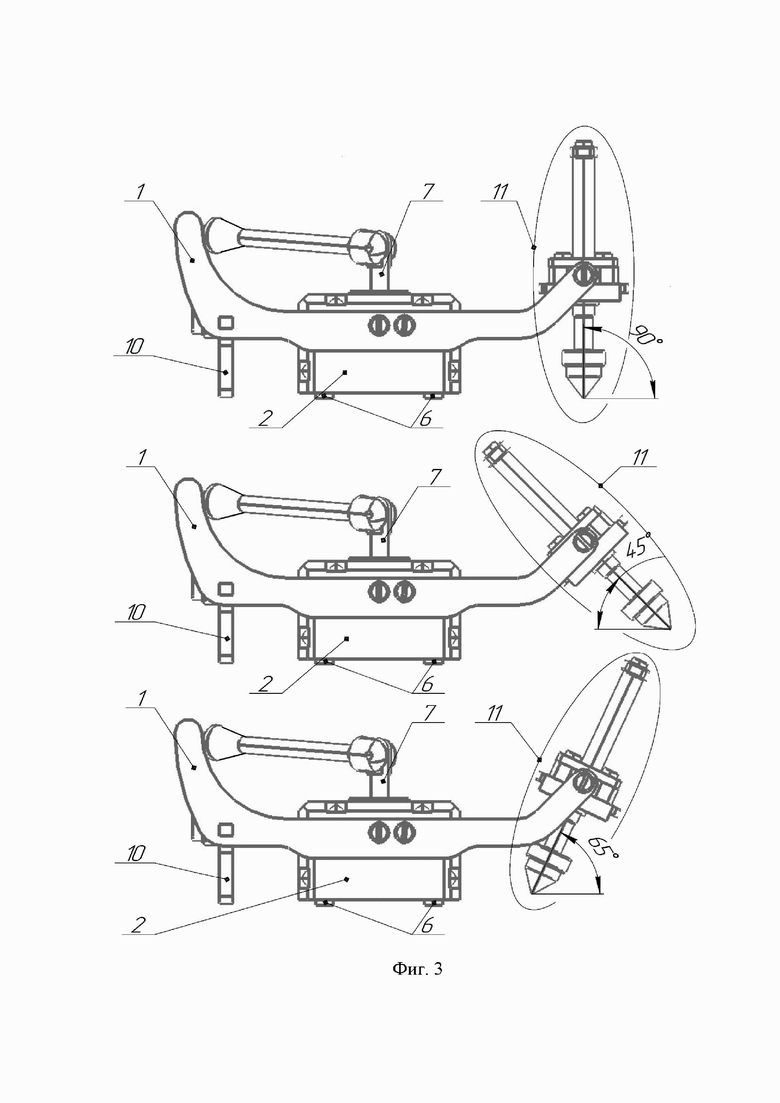

фиг. 3 - диапазон углов наклона, узла герметизации магнитного герметизирующего устройства;

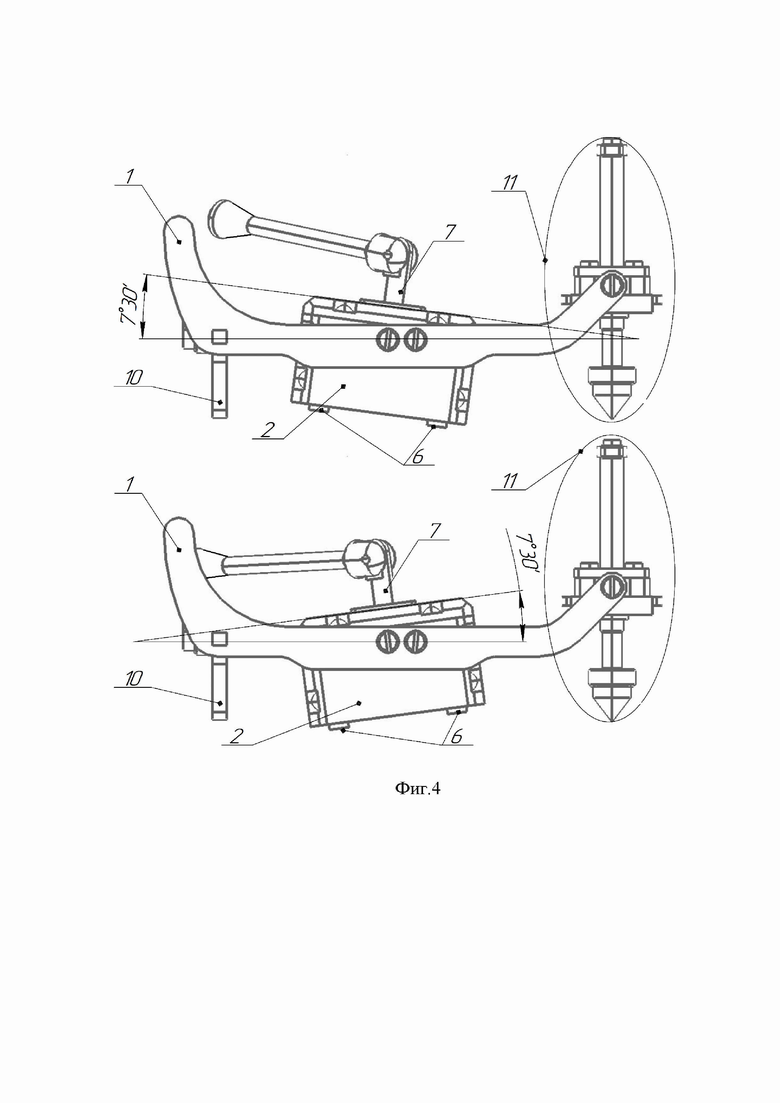

фиг. 4 - диапазон углов наклона магнитного блока магнитного герметизирующего устройства;

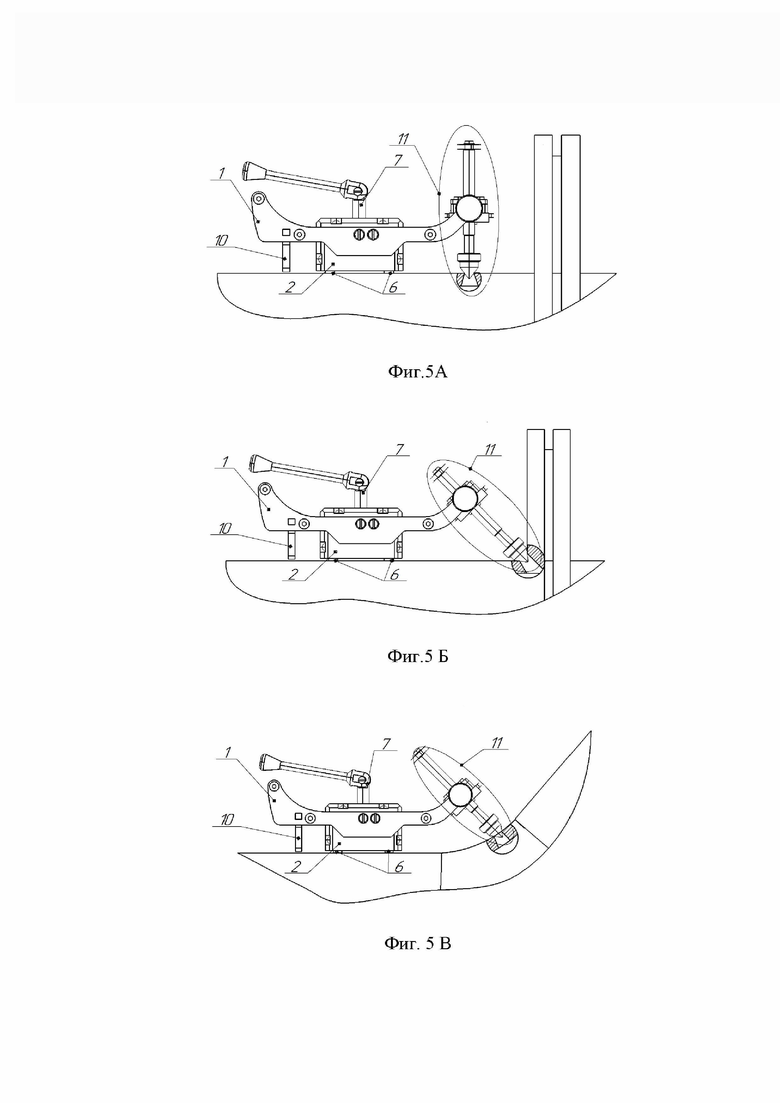

фиг. 5А - пример использования устройства при ликвидации негерметичности в теле трубы;
фиг. 5Б - пример использования устройства при ликвидации негерметичности во фланцевом соединении;
фиг. 5В - пример использования устройства при ликвидации негерметичности в отводе трубы;

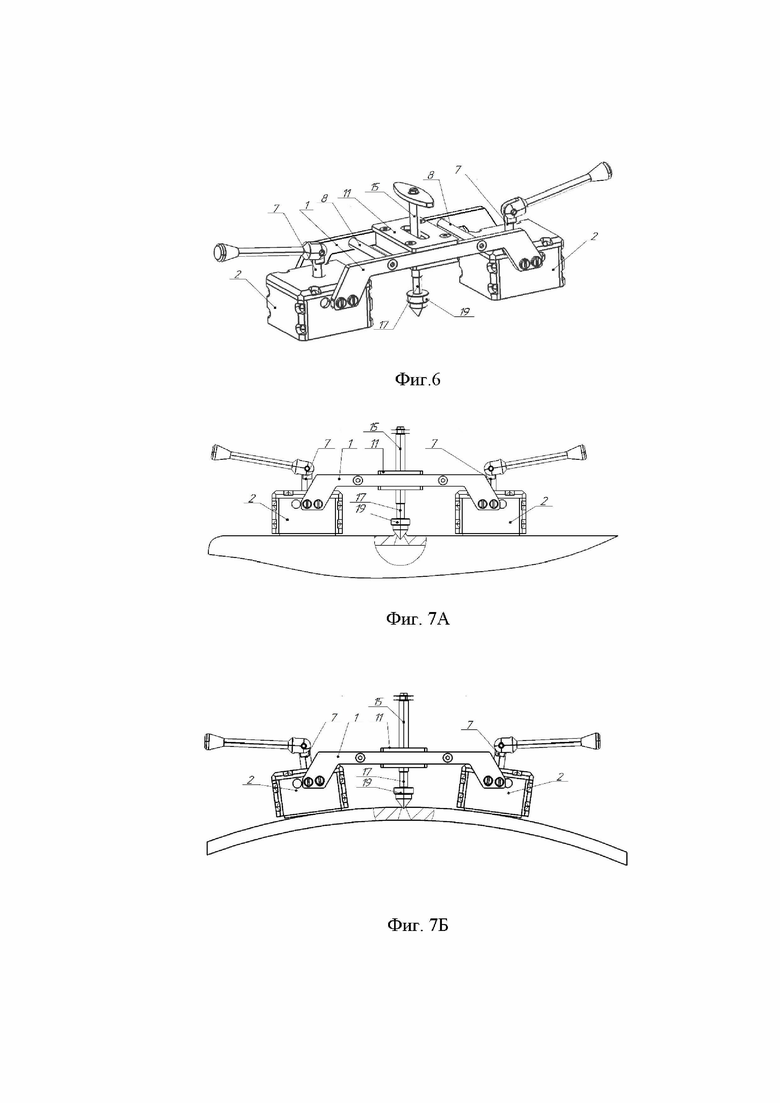

Фиг. 6 - образец магнитного герметизирующего устройства в конструктивном исполнении магнитного блока «Мост-рамка»;
фиг. 7А - пример использования устройства в конструктивном исполнении «Мост-рамка» на прямолинейной поверхности, например тела трубы, при ликвидации негерметичности;
фиг. 7Б - пример использования устройства в конструктивном исполнении «Мост-рамка» на криволинейной поверхности, например тела трубы, при ликвидации негерметичности.
Предложенное магнитное герметизирующее устройство (фиг. 1) состоит из двух важных узлов, участвующих в ликвидации дефекта (отверстие, трещина, свищ) аварийного объекта, а именно:
• Узел крепления к стенке аварийного объекта (трубопровода, резервуара, цистерны и т.д.), включающий:
1 - эргономичную рамку консоли;
2 - магнитный блок (МБ) с управляемой силой магнитного прижатия;
3 - пару осевых винтов с возможностью качения МБ 2 (например ±7°30');
4 - пару осевых винтов ограничивающих качение МБ 2;
5 - шайбу фрикционную дистанционную, установленную для дистанцирования МБ 2 от рамки 1 консоли;
6 - магнитопроводные пластины, установленные в нижней части корпуса МБ 2 и контактирующие с поверхностью герметизируемой оболочки;
7 - ходовой винт с рукояткой, прикрепленной к нему винтами, установленный по центру корпуса МБ 2, обеспечивающий регулировку величины воздушного зазора между магнитопроводной пластиной 6 МБ 2 и противостоящей поверхностью магнита;
8 - перемычки, размещенные с двух сторон от магнитного блока, для усиления жесткости устройства;
9 - перемычку, установленную в задней части рамки консоли, для дополнительной жесткости устройства и переноски магнитного герметизирующего устройства;
10 - опору для противохода нажимному винту узла герметизации (УГ) 11 с отверстиями для хранения сменных уплотнителей;
• Узел герметизации устройства, с помощью которого непосредственно производится устранение течи, выполнен прицельным, с 3-мя степенями свободы, и состоит из следующих элементов.
11 - узла герметизации (УГ) установленного на передней рамке 1 консоли;
12 - поворотной направляющей;
13 - каретки с возможностью поперечного перемещения по поворотной направляющей 12 на величину требуемого хода;
14 - планки с резьбой для нажимного винта с возможностью ее продольного перемещения по поворотной направляющей на величину требуемого хода;
15 - нажимного винта, имеющего в нижней части быстросъёмный механизм для сменных элементов герметизации, а в верхней - маховик;
16 - осевого винта, посредством которого УГ 11 прикреплен к рамке 1 консоли, и обеспечивающего изменяемый угол его наклона;
17 - быстросъёмный механизм нажимного винта 15 имеющий:
18 - удерживающий магнит, размещенный в его верхней части;
19 - сменный герметизирующий адаптер, размещенный в его нижней части;
Сменный герметизирующий адаптер 19 состоит из держателя 20 для уплотняющих элементов 21, которые могут быть выполнены в виде: конуса, цилиндрической и прямоугольной прокладки, а материал уплотняющего элемента сменного герметизирующего адаптера может быть выполнен из фторопласта, каучука и силиконовых смесей, угле- и стекло- наполненного волокна, резиновых, полимерных, композитных и других материалов.
Предложенное по изобретению устройство может работать с поверхностью аварийного объекта, как прямолинейного, так и искривленного, за счет универсальности своей конструкции.
Перед началом работ определяют характер аварии: свищ, трещина или отверстие. От этого зависит, какой сменный герметизирующий адаптер 19 быстросъёмного механизма 17 будет установлен на нажимном винте 15 УГ 11.
Быстросъёмный механизм 17 нажимного винта 15 имеет в верхней части удерживающий магнит 18, а в нижней - сменный герметизирующий адаптер 19, состоящий из держателя 20 с уплотняющим элементом 21.
На (фиг. 2А) представлена часть уплотняющих элементов 21 сменного герметизирующего адаптера 19, которые могут быть использованы при работе устройства, а именно в виде: конуса, цилиндра и прямоугольника в зависимости от формы и размера аварийной течи. Кроме того, уплотняющие элементы 21 сменного герметизирующего адаптера 19 могут быть выполнены в виде других конфигураций.
Уплотняющий элемент 21 может быть выполнен из эластичного и неэластичного материала, например фторопласта, каучука и силиконовых смесей, угле- и стекло-наполненного волокна, резиновых, полимерных, композитных и других материалов.
После установки на нажимном винте 15 УГ 11 необходимого для данной аварийной течи, сменного герметизирующего адаптера 19 с уплотняющим элементом 21, предлагаемое по изобретению устройство, примагничивают около аварийного отверстия на емкости или трубопроводе. Это осуществляется за счет МБ 2 размещенного в рамке консоли и независимо прикрепленного к ней парой осевых винтов 3 через дистанционную фрикционную шайбу 5.
МБ 2 состоит из корпуса из немагнитного материала (например, алюминия, бронзы и пр.). Внутри корпуса МБ 2 размещен постоянный магнит, а в нижней его части установлены магнитопроводные пластины 6, контактирующие непосредственно с магнитопроводной оболочкой. При этом МБ 2 снабжен ходовым винтом 7 с рукояткой и выполнен с управляемой силой прижатия, посредством регулирования величины воздушного зазора между магнитопроводными пластинами 6, размещенными в нижней части корпуса МБ 2, и противостоящей поверхностью магнита.
При полном контакте магнита и магнитопроводных пластин 6 - МБ 2 развивает максимальную силу прижатия к герметизируемой поверхности аварийного объекта.
При удалении магнита от магнитопроводных пластин 6 - МБ 2 развивает минимальную силу прижатия к герметизируемой поверхности аварийного объекта. Причём наличие этой силы упрощает установку устройства на аварийный объект.
Окончательное максимальное прижатие МБ 2 к герметизируемой поверхности магнитопроводной оболочки выполняется методом вращения рукоятки ходового винта 7.
На (фиг. 4) представлен диапазон углов наклона МБ 2 устройства, который осуществляется, в случае необходимости, за счет пары осевых винтов 3 качения, при этом рамка консоли снабжена другой парой осевых винтов 4 ограничивающим качение МБ 2, а угол наклона МБ 2 составляет ±7°30'.
После того, как устройство примагничено около аварийного отверстия на емкости или трубопроводе, необходимо более точно узлом герметизации с уплотнителем попасть на место аварийной течи.
По предложенному изобретению это возможно благодаря тому, что, УГ 11 выполнен прицельным с тремя степенями свободы, установлен по переднему краю рамки 1 консоли и прикреплен к ней осевым винтом 16.
Прицеливание УГ 11 осуществляется за счет того, что он снабжен поворотной направляющей 12, на которой установлены:
• каретка 13, выполненная с возможностью поперечного перемещения на величину требуемого хода;
• планка 14 с резьбой для нажимного винта 15, выполненная с возможностью продольного перемещения на величину требуемого хода;
• а осевым винтом 16, посредством которого УГ 11 прикреплен к рамке 1 консоли, обеспечивается изменяемый угол его наклона (фиг. 3).
Такое конструктивное выполнение УГ 11, даёт возможность наиболее точно подвести его непосредственно к месту аварийной течи и обеспечивает возможность перемещения УГ 11:
- в продольном и поперечном направлениях на величину требуемого хода;
- наклон узла герметизации в продольной плоскости в диапазоне углов от 90 до 45 градусов.
Полная герметизация аварийного отверстия осуществляется вращением маховика на нажимном винте 15 до полной остановки аварийной течи.
Магнитные герметизирующие устройства, в зависимости от взаимного расположения узла крепления и узла герметизации, делятся на два типа: консоли и мосты-рамки.
В мостах-рамках (фиг. 6) УГ 11 расположен между двумя МБ 2. Максимальная сила, с которой можно поджать герметизирующий элемент, равна суммарной силе притяжения двух МБ 2, поэтому, если позволяет место, целесообразно использовать этот тип устройства, который обеспечивает более широкие возможности в части размеров герметизируемых отверстий и герметизирующих элементов в аварийном объекте.
Моноблок является одной из разновидностей мостов-рамок, рассчитанный на небольшие (до 3 атм) давления и имеющий простую конструкцию.
В консоли (фиг. 1) УГ 11 установлен по переднему краю рамки 1 консоли и прикреплен к ней осевым винтом 16, за счет этого обеспечивается возможность устранения течи: во фланцевых соединениях, на угловых стыках и прочих «неудобных» местах (фиг. 5А, 5Б, 5В).
Консоль является универсальным устройством: ее можно использовать и там, где используется мост-рамка, и в местах, недоступных для моста-рамки.
На (фиг. 7А, 7Б) представлены примеры использования работы устройства с поверхностью аварийного объекта в конструктивном исполнении «Мост-рамка» на прямолинейной и искривленной поверхностях, например тела трубы, при ликвидации негерметичности.
Преимущества магнитного герметизирующего устройства:
• улучшение оперативной работоспособности (ликвидация течи занимает время от нескольких секунд до нескольких минут);
• возможность использования в местах, недоступных для хомутов;
• возможность использования в угловых стыках, на изгибах, в районе фланцевых соединений, на емкостях большого диаметра;
• не требует для своей установки высвобождения всего периметра трубы;
• имеет небольшую массу и малые габариты, что обеспечивает удобство работы оператора;
• устанавливается одним оператором.
