УСТРОЙСТВО, ГЕНЕРИРУЮЩЕЕ АЭРОЗОЛЬ, И СПОСОБ УПРАВЛЕНИЯ УСТРОЙСТВОМ С ОБНАРУЖЕНИЕМ ЗАТЯЖКИ Российский патент 2025 года по МПК A24F40/50 A24F40/53 A24F40/60

Настоящее изобретение относится к способу обнаружения затяжек пользователя, осуществляемых на устройстве, генерирующем аэрозоль, причем устройство выполнено с возможностью обнаружения затяжек пользователя, и способу управления работой устройства, генерирующего аэрозоль, на основании затяжек пользователя. В частности, настоящее изобретение относится к улучшенному способу обнаружения затяжек и способу управления работой устройства, генерирующего аэрозоль, на основании рассчитанного объема доставленного аэрозоля.

В области техники, к которой относится настоящее изобретение, известны устройства, генерирующие аэрозоль, выполненные с возможностью генерирования аэрозоля из субстрата, образующего аэрозоль, такого как субстрат, содержащий табак. Как правило, вдыхаемый аэрозоль генерируется в результате передачи тепла от источника тепла на физически отделенный субстрат, образующий аэрозоль, или материал, который может быть расположен внутри, вокруг или дальше по ходу потока относительно источника тепла. Субстрат, образующий аэрозоль, может быть жидким субстратом, содержащимся в резервуаре. Субстрат, образующий аэрозоль, может быть твердым субстратом. Субстрат, образующий аэрозоль, может быть составной частью отдельного изделия, генерирующего аэрозоль, выполненного с возможностью вхождения в зацепление с устройством, генерирующим аэрозоль, для образования аэрозоля. Во время потребления летучие соединения высвобождаются из субстрата, образующего аэрозоль, за счет передачи тепла от источника тепла и захватываются воздухом, втягиваемым через изделие, генерирующее аэрозоль. По мере охлаждения высвобождающихся соединений, они конденсируются с образованием аэрозоля, который вдыхается потребителем.

Некоторые устройства, генерирующие аэрозоль, выполнены с возможностью обеспечения сеансов использования пользователем, которые имеют ограниченную продолжительность. Продолжительность сеанса использования может быть ограничена, например, до приблизительного ощущения от потребления традиционной сигареты. Некоторые устройства, генерирующие аэрозоль, выполнены с возможностью использования с отдельными, расходными, изделиями, генерирующими аэрозоль. Такие изделия, генерирующие аэрозоль, содержат субстрат, образующий аэрозоль, или субстраты, которые способны высвобождать летучие соединения, которые могут образовывать аэрозоль. Субстраты, образующие аэрозоль, обычно нагревают для образования аэрозоля. Когда летучие соединения в субстрате, образующем аэрозоль, израсходованы, качество создаваемого аэрозоля может ухудшиться. Таким образом, некоторые устройства, генерирующие аэрозоль, выполнены с возможностью ограничения продолжительности сеанса использования для помощи в предотвращении генерирования аэрозоля низшего качества из по существу израсходованного изделия, генерирующего аэрозоль.

В некоторых устройствах, генерирующих аэрозоль, продолжительность сеанса использования может определяться исключительно временем. Одной из проблем, связанных с установлением ограничения на сеанс использования исключительно на основании времени является то, что не учитывается поведение пользователя при использовании. Таким образом, пользователь, который выполняет большое количество затяжек, может израсходовать доступный субстрат, образующий аэрозоль, за продолжительность сеанса использования. В некоторых устройствах, генерирующих аэрозоль, количество выполненных пользователем затяжек во время сеанса использования фиксируется и продолжительность сеанса использования можно определять частично или полностью на основании количества затяжек, выполненных пользователем. В качестве примера устройство, генерирующее аэрозоль, может быть выполнено с возможностью потребления изделия, генерирующего аэрозоль, во время сеанса использования и сеанс использования можно прерывать после того как пользователь выполняет 12 затяжек на изделии, генерирующем аэрозоль. Пользователи, выполняющие 12 продолжительных затяжек, все еще могут израсходовать доступный субстрат, образующий аэрозоль, в ходе их сеанса использования, в то время как пользователи, выполняющие 12 коротких затяжек, могут обнаружить, что их сеанс использования прерван до того, как доступный субстрат, образующий аэрозоль, был полностью потреблен.

Согласно одному аспекту настоящего изобретения предложен способ управления устройством, генерирующим аэрозоль, для генерирования аэрозоля из субстрата, образующего аэрозоль. Устройство, генерирующее аэрозоль, содержит источник питания для подачи мощности для генерирования аэрозоля и контроллер. Способ включает этапы отслеживания параметра, указывающего на генерирование аэрозоля во время работы устройства, генерирующего аэрозоль, анализа отслеживаемого параметра для идентификации затяжки пользователя, причем затяжку пользователя определяют началом затяжки и концом затяжки. Настоящее изобретение может включать этапы анализа отслеживаемого параметра во время затяжки пользователя для вычисления объема затяжки, причем объем затяжки является объемом аэрозоля, генерируемого во время затяжки пользователя, и использования объема затяжки как параметра для управления работой устройства.

Управляя работой устройства, генерирующего аэрозоль, на основании объема затяжки возможно полностью использовать субстрат, образующий аэрозоль, в изделии, образующем аэрозоль. Сеанс использования пользователя, который выполняет более продолжительные или более глубокие затяжки, может быть прерван после выполнения меньшего количества затяжек, чем пользователя, который выполняет более короткие или более поверхностные затяжки. Таким образом, продолжительностью сеанса использования можно управлять таким образом, что общее количество вдыхаемого аэрозоля будет приблизительно одинаковым независимо от стиля затягивания пользователя.

Управляя работой устройства, генерирующего аэрозоль, на основании объема затяжки возможно поддерживать качество создаваемого аэрозоля в пределах заданного диапазона. Это может быть важно по причинам ощущений, таким как восприятие, например, поддержание постоянного вкуса во время сеанса использования. Поддержание качества может также быть важным по причинам соблюдения норм и стандартов. Например, если устройство, генерирующее аэрозоль, сертифицировано или проверено для создания конкретного объема аэрозоля за сеанс использования, то пользователь, который выполняет сильные затяжки или продолжительные затяжки, может проводить сеанс использования, который приводит к доставке аэрозоля, который не соответствует техническим требованиям. Таким образом, сеансом использования можно управлять таким образом, что качество аэрозоля, созданного во время сеанса использования, остается в пределах допустимых или сертифицированных границ независимо от стиля затягивания пользователя.

Параметр, указывающий на генерирование аэрозоля, может представлять мощность, подаваемую источником питания. Ток, напряжение, или как ток, так и напряжение, подаваемые на нагреватель, могут быть параметрами, представляющими мощность. Например, источник питания может подавать мощность для поддержания заданной температуры нагревателя во время сеанса использования. Если пользователь выполняет затяжку на устройстве для генерирования аэрозоля, нагреватель охлаждается и необходимо большее количество мощности для поддержания заданной температуры нагревателя. Таким образом, отслеживая параметр, представляющий мощность, подаваемую источником питания, можно зафиксировать значение, указывающее на генерирование аэрозоля в реальном времени.

Устройство, генерирующее аэрозоль, может быть выполнено с возможностью генерирования аэрозоля во время сеанса использования. Способ может включать этапы определения начала сеанса использования, отслеживания параметра, указывающего на генерирование аэрозоля во время сеанса использования, и использования объема затяжки как параметра для определения конца сеанса использования.

Отслеживаемый параметр можно анализировать для идентификации множества затяжек пользователя, выполняемых во время работы устройства, причем у каждой из множества затяжек пользователя начало затяжки и конец затяжки определены анализом отслеживаемого параметра. Отслеживаемый параметр можно анализировать во время каждой из множества идентифицированных затяжек пользователя для вычисления объема затяжки для каждой из множества затяжек пользователя. Может быть определен совокупный объем затяжки аэрозоля, генерируемого во время каждой из множества идентифицированных затяжек пользователя. Совокупный объем затяжки можно использовать как параметр для управления работой устройства. Определяя объем затяжки для каждой выполненной затяжки можно определять совокупный объем затяжки. Таким образом устройством можно управлять более точно, даже если пользователь выполняет непостоянные затяжки, то есть комбинации затяжек, имеющих низкий объем затяжки и затяжек, имеющих высокий объем затяжки.

Способ может включать этапы определения начала сеанса использования, отслеживания параметра, указывающего на генерирование аэрозоля во время сеанса использования, и использования совокупного объема затяжки как параметра для определения конца сеанса использования.

Контроллер может заканчивать сеанс использования, если время, затраченное с начала сеанса использования, достигает заданного порога. Может быть целесообразно, чтобы сеанс использования имел верхний предел, основанный на времени, в случае если пользователь прекращает использовать устройство до генерирования максимально допустимого количества аэрозоля. Таким образом, сеанс использования можно безопасно закончить в случае бездействия со стороны пользователя.

Контроллер может заканчивать сеанс использования, если объем затяжки или совокупный объем затяжки, генерируемый с начала сеанса использования, достигает заданного порога. Таким образом, сеанс использования может быть закончен после генерирования заданного объема аэрозоля и до того, как субстрат, образующий аэрозоль, был достаточно израсходован для ухудшения качества аэрозоля.

Функцию отслеживаемого параметра можно вычислять в реальном времени и оценивать для определения объема затяжки. Вычисление объема затяжки в реальном времени позволяет точнее управлять сеансом использования и качеством аэрозоля, доставляемого за сеанс использования.

Этап анализа отслеживаемого параметра может включать этапы вычисления первого свойства отслеживаемого параметра и анализа первого свойства для определения начала затяжки и остановки затяжки. Этап анализа отслеживаемого параметра может включать этапы вычисления второго свойства отслеживаемого параметра и анализа как первого свойства, так и второго свойства для определения начала затяжки и остановки затяжки. Чем точнее можно определить начало затяжки и остановку затяжки, тем точнее может быть вычисление объема затяжки.

Можно определять, что начало затяжки происходит, когда первое свойство и второе свойство удовлетворяют одному или более заданным условиям. Можно определять, что конец затяжки происходит, когда первое свойство и второе свойство удовлетворяют одному или более заданным условиям.

Первое свойство может являться первым скользящим средним значением, первым скользящим медианным значением или любым другим подходящим значением свойства сигнала отслеживаемого параметра, вычисленным на первом временном промежутке, имеющем первую продолжительность временного промежутка. Второе свойство может являться вторым скользящим средним значением, вторым скользящим медианным значением или любым другим подходящим значением свойства сигнала отслеживаемого параметра, вычисленным на втором временном промежутке, имеющем вторую продолжительность временного промежутка, причем вторая продолжительность временного промежутка отличается от первой продолжительности временного промежутка.

Начало затяжки можно определять, когда первое свойство, например, первое скользящее среднее значение, и второе свойство, например, второе скользящее среднее значение, соответствуют заданному отношению относительно друг друга. Например, первая продолжительность временного промежутка может быть короче, чем вторая продолжительность временного промежутка, и начало затяжки можно определять, когда первое скользящее среднее увеличивается относительно второго скользящего среднего и достигает значения начала затяжки, в котором первое скользящее среднее равно второму скользящему среднему плюс постоянная первого заданного начала затяжки.

Конец затяжки можно определять, когда первое свойство, например первое скользящее среднее значение, и второе свойство, например второе скользящее среднее значение, соответствуют заданному отношению относительно друг друга. Например, конец затяжки можно определять, когда первое скользящее среднее уменьшается относительно второго скользящего среднего после обнаружения начала затяжки и достигает значения конца затяжки, в котором первое скользящее среднее больше, чем второе скользящее среднее, минус постоянная первого заданного конца затяжки, и второе скользящее среднее меньше, чем значение второго скользящего среднего в начале затяжки плюс постоянная второго заданного конца затяжки.

Конкретный или каждый объем затяжки можно определять интеграцией кривой, представляющей отслеживаемый параметр как функцию времени между конкретным или каждым началом затяжки и конкретным или каждым концом затяжки.

Согласно одному аспекту настоящего изобретения предложено устройство, генерирующее аэрозоль, для генерирования аэрозоля из субстрата, образующего аэрозоль. Устройство, генерирующее аэрозоль, может содержать источник питания для подачи мощности для генерирования аэрозоля и контроллер, выполненный с возможностью отслеживания параметра, указывающего на генерирование аэрозоля во время работы устройства, генерирующего аэрозоль, анализа отслеживаемого параметра для идентификации затяжки пользователя, причем затяжка пользователя определяется началом затяжки и концом затяжки, анализа отслеживаемого параметра во время затяжки пользователя для вычисления объема затяжки, причем объем затяжки является объемом аэрозоля, генерируемого во время затяжки пользователя, и управления работой устройства на основании вычисленного объема затяжки. Устройство, генерирующее аэрозоль, может быть выполнено с возможностью выполнения любого способа, описанного выше.

Устройство может содержать нагреватель и отслеживаемый параметр может являться или представлять собой мощность, подаваемую на нагреватель во время работы устройства, генерирующего аэрозоль.

Нагреватель может быть индукционным нагревателем и отслеживаемый параметр может представлять энергию, поглощаемую токоприемником. Такой токоприемник может быть составной частью устройства, генерирующего аэрозоль, или может быть компонентом изделия, образующего аэрозоль, для использования с устройством, генерирующим аэрозоль.

Нагреватель может быть резистивным нагревателем и отслеживаемый параметр может представлять энергию, подаваемую на резистивный нагреватель.

Устройство, генерирующее аэрозоль, предпочтительно выполнено с возможностью размещения изделия, генерирующего аэрозоль, которое содержит субстрат, образующий аэрозоль.

Согласно одному аспекту настоящего изобретения предложен способ управления устройством, генерирующим аэрозоль, для генерирования аэрозоля из субстрата, образующего аэрозоль, причем устройство, генерирующее аэрозоль, содержит источник питания для подачи мощности для генерирования аэрозоля и контроллер. Способ может включать этапы отслеживания параметра, указывающего на генерирование аэрозоля во время работы устройства, генерирующего аэрозоль, и анализа отслеживаемого параметра для идентификации затяжки пользователя, причем затяжку пользователя определяют началом затяжки и концом затяжки. Этап анализа отслеживаемого параметра может включать этапы вычисления первого свойства отслеживаемого параметра, вычисления второго свойства отслеживаемого параметра и анализа как первого свойства, так и второго свойства для определения начала затяжки и остановки затяжки.

Отслеживаемый параметр можно анализировать для идентификации множества затяжек пользователя, выполняемых во время работы устройства, причем у каждой из множества затяжек пользователя начало затяжки и конец затяжки определены анализом отслеживаемого параметра.

Устройство, генерирующее аэрозоль, может быть выполнено с возможностью генерирования аэрозоля во время сеанса использования. Затем способ может включать этапы определения начала сеанса использования и анализа отслеживаемого параметра для идентификации затяжки пользователя или множества затяжек пользователя, выполняемых во время работы устройства.

Начало затяжки можно определять, когда первое свойство и второе свойство удовлетворяют одному или более заданным условиям. Конец затяжки можно определять, когда первое свойство и второе свойство удовлетворяют одному или более заданным условиям.

Первое свойство может быть первым скользящим средним значением отслеживаемого параметра, вычисленное на первом временном промежутке, имеющем первую продолжительность временного промежутка. Первая продолжительность временного промежутка предпочтительно является временем от 20 мс до 1000 мс, например, от 100 мс до 500 мс или от 200 мс до 500 мс. Первая продолжительность временного промежутка может составлять приблизительно 250 мс или приблизительно 300 мс, или приблизительно 350 мс, или приблизительно 400 мс, или приблизительно 450 мс.

Второе свойство может являться вторым скользящим средним значением отслеживаемого параметра, вычисленным на втором временном промежутке, имеющем вторую продолжительность временного промежутка, причем вторая продолжительность временного промежутка отличается от первой продолжительности временного промежутка. Вторая продолжительность временного промежутка предпочтительно является временем от 100 мс до 2000 мс, например, от 500 мс до 1500 мс, или от 800 мс до 1400 мс. Первая продолжительность временного промежутка может составлять приблизительно 850 мс или приблизительно 900 мс, или приблизительно 950 мс, или приблизительно 1000 мс, или приблизительно 1050 мс, или приблизительно 1100 мс, или приблизительно 1200 мс.

Начало затяжки можно определять, когда первое скользящее среднее значение и второе скользящее среднее значение соответствуют заданному отношению относительно друг друга.

Первая продолжительность временного промежутка может быть короче, чем вторая продолжительность временного промежутка, и начало затяжки можно определять, когда первое скользящее среднее увеличивается относительно второго скользящего среднего и достигает значения начала затяжки, в котором первое скользящее среднее равно второму скользящему среднему плюс постоянная первого заданного начала затяжки. Постоянная начала затяжки может быть, предпочтительно, экспериментально определенной постоянной. Постоянная начала затяжки может, в качестве альтернативы, быть вычисленной постоянной.

Конец затяжки можно определять, когда первое скользящее среднее уменьшается относительно второго скользящего среднего после обнаружения начала затяжки и достигает значения конца затяжки, в котором первое скользящее среднее больше, чем второе скользящее среднее, минус постоянная первого заданного конца затяжки, и второе скользящее среднее меньше, чем значение второго скользящего среднего в начале затяжки плюс постоянная второго заданного конца затяжки. Постоянная первого заданного конца затяжки и постоянная второго заданного конца затяжки могут быть предпочтительно экспериментально определенными постоянными. Постоянная первого заданного конца затяжки и постоянная второго заданного конца затяжки могут быть, в качестве альтернативы, вычисленными постоянными.

Может быть возможно, что общие помехи в отслеживаемом параметре означают, что критерии для начала затяжки соблюдены, когда подлинная затяжка не произошла. Для сведения к минимуму фиксации таких событий как затяжки, может быть необходимо соблюсти одно или более заданных условий валидации, после того, как было определено начало затяжки, чтобы проверить, что затяжка произошла. Условие валидации может быть названо условием срабатывания. До тех пор, пока не будет соблюдено условие валидации или каждое условие валидации, затяжка не фиксируется. В качестве примера, как только было определено начало затяжки, действующая затяжка может быть зафиксирована только если соблюдено первое условие валидации и обнаружен конец затяжки. В качестве дополнительного примера, как только было определено начало затяжки, действующая затяжка может быть зафиксирована только если соблюдено первое условие валидации, и соблюдено второе условие валидации, и обнаружен конец затяжки.

Согласно одному аспекту настоящего изобретения предложено устройство, генерирующее аэрозоль, для генерирования аэрозоля из субстрата, образующего аэрозоль, причем устройство, генерирующее аэрозоль, содержит источник питания для подачи мощности для генерирования аэрозоля, и контроллер, выполненный с возможностью отслеживания параметра, указывающего на генерирование аэрозоля во время работы устройства, генерирующего аэрозоль, и анализа отслеживаемого параметра для идентификации затяжки пользователя, причем затяжку пользователя определяют началом затяжки и концом затяжки. Контроллер может быть запрограммирован анализировать отслеживаемый параметр посредством вычисления первого свойства отслеживаемого параметра, вычисления второго свойства отслеживаемого параметра и анализа как первого свойства, так и второго свойства для определения начала затяжки и остановки затяжки. Устройство, генерирующее аэрозоль, может быть выполнено с возможностью выполнения способа, как описано выше.

Устройство может содержать нагреватель и отслеживаемый параметр может являться или представлять собой мощность, подаваемую на нагреватель во время работы устройства, генерирующего аэрозоль. Нагреватель может быть индукционным нагревателем и отслеживаемый параметр может представлять энергию, поглощаемую токоприемником. Нагреватель может быть резистивным нагревателем и отслеживаемый параметр может представлять энергию, подаваемую на резистивный нагреватель. Устройство, генерирующее аэрозоль, предпочтительно выполнено с возможностью размещения изделия, генерирующего аэрозоль, которое содержит субстрат, образующий аэрозоль.

Настоящее изобретение определено в формуле изобретения. Однако ниже предложен не являющийся исчерпывающим перечень неограничивающих примеров. Любой один или более из признаков этих примеров можно комбинировать с любым одним или более признаками другого примера, варианта осуществления или аспекта, описанных в данном документе.

Пример Ex1. Способ управления устройством, генерирующим аэрозоль, для генерирования аэрозоля из субстрата, образующего аэрозоль, причем устройство, генерирующее аэрозоль, содержит источник питания для подачи мощности для генерирования аэрозоля, и контроллер; причем способ включает отслеживание параметра, указывающего на генерирование аэрозоля во время работы устройства, генерирующего аэрозоль, анализ отслеживаемого параметра для идентификации затяжки пользователя, причем затяжку пользователя определяют началом затяжки и концом затяжки, анализ отслеживаемого параметра во время затяжки пользователя для вычисления объема затяжки, причем объем затяжки является объемом аэрозоля, генерируемого во время затяжки пользователя, и использование объема затяжки как параметра для управления работой устройства.

Пример Ex2. Способ согласно примеру Ex1, в котором параметр, указывающий на генерирование аэрозоля, представляет мощность, подаваемую источником питания.

Пример Ex3. Способ согласно примеру Ex1 или Ex2, в котором устройство, генерирующее аэрозоль, выполнено с возможностью генерирования аэрозоля во время сеанса использования, причем способ включает этапы определения начала сеанса использования, отслеживания параметра, указывающего на генерирование аэрозоля во время сеанса использования, и использования объема затяжки как параметра для определения конца сеанса использования.

Пример Ex4. Способ согласно любому предыдущему примеру, включающий этапы анализа отслеживаемого параметра для идентификации множества затяжек пользователя, выполняемых во время работы устройства, причем у каждой из множества затяжек пользователя начало затяжки и конец затяжки определены анализом отслеживаемого параметра.

Пример Ex5. Способ согласно примеру Ex4, включающий этапы анализа отслеживаемого параметра во время каждой из множества идентифицированных затяжек пользователя для вычисления объема затяжки для каждой из множества затяжек пользователя, определения совокупного объема затяжки аэрозоля, генерируемого во время каждой из множества идентифицированных затяжек пользователя, и использования совокупного объема затяжки как параметра для управления работой устройства.

Пример Ex6. Способ согласно примеру Ex5, в котором устройство, генерирующее аэрозоль, выполнено с возможностью генерирования аэрозоля во время сеанса использования, причем способ включает этапы определения начала сеанса использования, отслеживания параметра, указывающего на генерирование аэрозоля во время сеанса использования, и использования совокупного объема затяжки как параметра для определения конца сеанса использования.

Пример Ex7. Способ согласно примеру Ex3 или Ex6, в котором контроллер закачивает сеанс использования, если время, затраченное с начала сеанса использования, достигает заданного порога.

Пример Ex8. Способ согласно примеру Ex3, Ex6 или Ex7, в котором контроллер заканчивает сеанс использования, если объем затяжки или совокупный объем затяжки, генерируемый с начала сеанса использования, достигает заданного порога.

Пример Ex9. Способ согласно любому предыдущему примеру, в котором функцию отслеживаемого параметра вычисляют в реальном времени и оценивают для определения объема затяжки.

Пример Ex10. Способ согласно любому предыдущему примеру, в котором этап анализа отслеживаемого параметра включает этапы вычисления первого свойства отслеживаемого параметра и анализа первого свойства для определения начала затяжки и остановки затяжки.

Пример Ex11. Способ согласно примеру Ex10, в котором этап анализа отслеживаемого параметра включает этапы вычисления второго свойства отслеживаемого параметра и анализа как первого свойства, так и второго свойства для определения начала затяжки и остановки затяжки.

Пример Ex12. Способ согласно примеру Ex12, в котором начало затяжки определяют, когда первое свойство и второе свойство удовлетворяют одному или более заданным условиям.

Пример Ex13. Способ согласно примеру Ex11 или Ex12, в котором конец затяжки определяют, когда первое свойство и второе свойство удовлетворяют одному или более заданным условиям.

Пример Ex14. Способ согласно любому из примеров Ex10-Ex13, в котором первое свойство является первым скользящим средним значением отслеживаемого параметра, вычисленным на первом временном промежутке, имеющем первую продолжительность временного промежутка.

Пример Ex15. Способ согласно любому из примеров Ex11-Ex14, в котором второе свойство является вторым скользящим средним значением отслеживаемого параметра, вычисленным на втором временном промежутке, имеющем вторую продолжительность временного промежутка, причем вторая продолжительность временного промежутка отличается от первой продолжительности временного промежутка.

Пример Ex16. Способ согласно примеру Ex15, в котором начало затяжки определяют, когда первое скользящее среднее значение и второе скользящее среднее значение соответствуют заданному отношению относительно друг друга.

Пример Ex17. Способ согласно примеру Ex16, в котором первая продолжительность временного промежутка короче, чем вторая продолжительность временного промежутка, и начало затяжки определяют, когда первое скользящее среднее увеличивается относительно второго скользящего среднего и достигает значения начала затяжки, в котором первое скользящее среднее равно второму скользящему среднему плюс постоянная первого заданного начала затяжки.

Пример Ex18. Способ согласно примеру Ex17, в котором конец затяжки определяют, когда первое скользящее среднее уменьшается относительно второго скользящего среднего после обнаружения начала затяжки и достигает значения конца затяжки, в котором первое скользящее среднее больше, чем второе скользящее среднее, минус постоянная первого заданного конца затяжки, и второе скользящее среднее меньше, чем значение второго скользящего среднего в начале затяжки плюс постоянная второго заданного конца затяжки.

Пример Ex19. Способ согласно любому из примеров Ex10-Ex13, в котором первое свойство является первым скользящим медианным значением отслеживаемого параметра, вычисленным на первом временном промежутке, имеющем первую продолжительность временного промежутка.

Пример Ex20. Способ согласно любому из примеров Ex11-Ex14 и примеру Ex19, в котором второе свойство является вторым скользящим медианным значением отслеживаемого параметра, вычисленным на втором временном промежутке, имеющем вторую продолжительность временного промежутка, причем вторая продолжительность временного промежутка отличается от первой продолжительности временного промежутка.

Пример Ex21. Способ согласно примеру Ex20, в котором начало затяжки определяют, когда первое скользящее медианное значение и второе скользящее медианное значение соответствуют заданному отношению относительно друг друга.

Пример Ex22. Способ согласно примеру Ex21, в котором первая продолжительность временного промежутка короче, чем вторая продолжительность временного промежутка, и начало затяжки определяют, когда первое скользящее медианное увеличивается относительно второго скользящего медианного и достигает значения начала затяжки, в котором первое скользящее медианное равно второму скользящему медианному плюс постоянная первого заданного начала затяжки.

Пример Ex23. Способ согласно примеру Ex22, в котором конец затяжки определяют, когда первое скользящее медианное уменьшается относительно второго скользящего медианного после обнаружения начала затяжки и достигает значения конца затяжки, в котором первое скользящее медианное больше, чем второе скользящее медианное, минус постоянная первого заданного конца затяжки, и второе скользящее медианное меньше, чем значение второго скользящего медианного в начале затяжки плюс постоянная второго заданного конца затяжки.

Пример Ex24. Способ согласно любому предыдущему примеру, в котором отслеживаемый параметр анализируют для обнаружения по меньшей мере одного условия валидации или условия срабатывания, возникающего после начала затяжки и до конца затяжки, причем обнаружение по меньшей мере одного условия валидации или условия срабатывания необходимо для фиксации действующей затяжки.

Пример Ex25. Способ согласно примеру Ex24, в котором условие валидации или условие срабатывания определяют, когда первое свойство и второе свойство удовлетворяют одному или более заданным условиям.

Пример Ex26. Способ согласно любому предыдущему примеру, в котором конкретный или каждый объем затяжки определяют интеграцией кривой, представляющей отслеживаемый параметр в зависимости от времени между конкретным или каждым началом затяжки и конкретным или каждым концом затяжки.

Пример Ex27. Устройство, генерирующее аэрозоль, для генерирования аэрозоля из субстрата, образующего аэрозоль, причем устройство, генерирующее аэрозоль, содержит источник питания для подачи мощности для генерирования аэрозоля и контроллер, выполненный с возможностью отслеживания параметра, указывающего на генерирование аэрозоля во время работы устройства, генерирующего аэрозоль, анализа отслеживаемого параметра для идентификации затяжки пользователя, причем затяжка пользователя определяется началом затяжки и концом затяжки, анализа отслеживаемого параметра во время затяжки пользователя для вычисления объема затяжки, причем объем затяжки является объемом аэрозоля, генерируемого во время затяжки пользователя, и управления работой устройства на основании вычисленного объема затяжки.

Пример Ex28. Устройство, генерирующее аэрозоль, согласно примеру Ex27, выполненное с возможностью выполнения способа, определенного в любом из примеров Ex1-Ex25.

Пример Ex29. Устройство, генерирующее аэрозоль, согласно примерам Ex27 или Ex28, в которых устройство содержит нагреватель и отслеживаемый параметр является или представляет собой мощность, подаваемую на нагреватель во время работы устройства, генерирующего аэрозоль.

Пример Ex30. Устройство, генерирующее аэрозоль, согласно примеру Ex29, в котором нагреватель является индукционным нагревателем и отслеживаемый параметр представляет собой энергию, поглощенную токоприемником.

Пример Ex31. Устройство, генерирующее аэрозоль, согласно примеру Ex29, в котором нагреватель является резистивным нагревателем и отслеживаемый параметр представляет собой энергию, подаваемую на резистивный нагреватель.

Пример Ex32. Устройство, генерирующее аэрозоль, согласно любому из примеров Ex27-Ex32, выполненное с возможностью размещения изделия, генерирующего аэрозоль, содержащего субстрат, образующий аэрозоль.

Пример Ex23. Способ управления устройством, генерирующим аэрозоль, для генерирования аэрозоля из субстрата, образующего аэрозоль, причем устройство, генерирующее аэрозоль, содержит источник питания для подачи мощности для генерирования аэрозоля, и контроллер; причем способ включает отслеживание параметра, указывающего на генерирование аэрозоля во время работы устройства, генерирующего аэрозоль, и анализ отслеживаемого параметра для идентификации затяжки пользователя, причем затяжку пользователя определяют началом затяжки и концом затяжки, в котором этап анализа отслеживаемого параметра включает этапы вычисления первого свойства отслеживаемого параметра, вычисления второго свойства отслеживаемого параметра и анализа как первого свойства, так и второго свойства для определения начала затяжки и остановки затяжки.

Пример Ex34. Способ согласно примеру Ex33, включающий этапы анализа отслеживаемого параметра для идентификации множества затяжек пользователя, выполняемых во время работы устройства, причем у каждой из множества затяжек пользователя начало затяжки и конец затяжки определены анализом отслеживаемого параметра.

Пример Ex35. Способ согласно примеру Ex33 или Ex34, в котором устройство, генерирующее аэрозоль, выполнено с возможностью генерирования аэрозоля во время сеанса использования, причем способ включает этапы определения начала сеанса использования и анализа отслеживаемого параметра для идентификации затяжки пользователя или множества затяжек пользователя, выполняемых во время работы устройства.

Пример Ex36. Способ согласно любому из примеров Ex33-Ex35, в котором начало затяжки определяют, когда первое свойство и второе свойство удовлетворяют одному или более заданным условиям.

Пример Ex37. Способ согласно любому из примеров Ex33-Ex36, в котором конец затяжки определяют, когда первое свойство и второе свойство удовлетворяют одному или более заданным условиям.

Пример Ex38. Способ согласно любому из примеров Ex33-Ex37, в котором первое свойство является первым скользящим средним значением отслеживаемого параметра, вычисленным на первом временном промежутке, имеющем первую продолжительность временного промежутка.

Пример Ex39. Способ согласно любому из примеров Ex33-Ex38, в котором второе свойство является вторым скользящим средним значением отслеживаемого параметра, вычисленным на втором временном промежутке, имеющем вторую продолжительность временного промежутка, причем вторая продолжительность временного промежутка отличается от первой продолжительности временного промежутка.

Пример Ex40. Способ согласно примеру Ex39, в котором начало затяжки определяют, когда первое скользящее среднее значение и второе скользящее среднее значение соответствуют заданному отношению относительно друг друга.

Пример Ex41. Способ согласно примеру Ex40, в котором первая продолжительность временного промежутка короче, чем вторая продолжительность временного промежутка, и начало затяжки определяют, когда первое скользящее среднее увеличивается относительно второго скользящего среднего и достигает значения начала затяжки, в котором первое скользящее среднее равно второму скользящему среднему плюс постоянная первого заданного начала затяжки.

Пример Ex42. Способ согласно примеру Ex41, в котором конец затяжки определяют, когда первое скользящее среднее уменьшается относительно второго скользящего среднего после обнаружения начала затяжки и достигает значения конца затяжки, в котором первое скользящее среднее больше, чем второе скользящее среднее, минус постоянная первого заданного конца затяжки, и второе скользящее среднее меньше, чем значение второго скользящего среднего в начале затяжки плюс постоянная второго заданного конца затяжки.

Пример Ex43. Устройство, генерирующее аэрозоль, для генерирования аэрозоля из субстрата, образующего аэрозоль, причем устройство, генерирующее аэрозоль, содержит источник питания для подачи мощности для генерирования аэрозоля, и контроллер, выполненный с возможностью отслеживания параметра, указывающего на генерирование аэрозоля во время работы устройства, генерирующего аэрозоль, и анализа отслеживаемого параметра для идентификации затяжки пользователя, причем затяжку пользователя определяют началом затяжки и концом затяжки, в котором контроллер запрограммирован анализировать отслеживаемый параметр посредством вычисления первого свойства отслеживаемого параметра, вычисления второго свойства отслеживаемого параметра и анализа как первого свойства, так и второго свойства для определения начала затяжки и остановки затяжки.

Пример Ex44. Устройство, генерирующее аэрозоль, согласно примеру Ex43, выполненное с возможностью выполнения способа, определенного в любом из примеров Ex33-Ex42.

Пример Ex45. Устройство, генерирующее аэрозоль, согласно примеру Ex43 или EX44, в котором устройство содержит нагреватель и отслеживаемый параметр является или представляет собой мощность, подаваемую на нагреватель во время работы устройства, генерирующего аэрозоль.

Пример Ex46. Устройство, генерирующее аэрозоль, согласно примеру Ex45, в котором нагреватель является индукционным нагревателем и отслеживаемый параметр представляет собой энергию, поглощенную токоприемником.

Пример Ex47. Устройство, генерирующее аэрозоль, согласно примеру Ex45, в котором нагреватель является резистивным нагревателем и отслеживаемый параметр представляет собой энергию, подаваемую на резистивный нагреватель.

Пример Ex48. Устройство, генерирующее аэрозоль, согласно любому из примеров Ex43-Ex47, выполненное с возможностью размещения изделия, генерирующего аэрозоль, содержащего субстрат, образующий аэрозоль.

Далее примеры будут дополнительно описаны со ссылкой на фигуры, на которых:

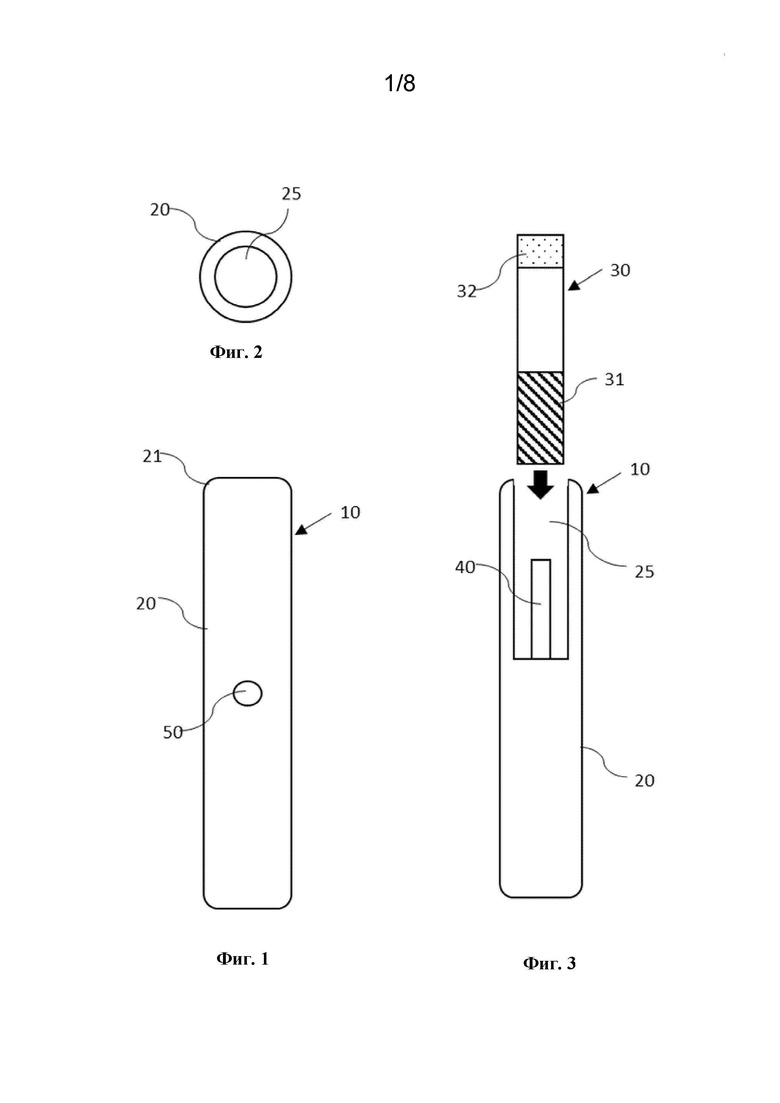

на фиг.1 изображен схематический вид сбоку устройства, генерирующего аэрозоль;

на фиг.2 изображен схематический вид с верхнего конца устройства, генерирующего аэрозоль по фиг.1;

на фиг.3 изображен схематический вид сбоку в сечении устройства, генерирующего аэрозоль, по фиг.1 и изделие, генерирующее аэрозоль, для использования с устройством;

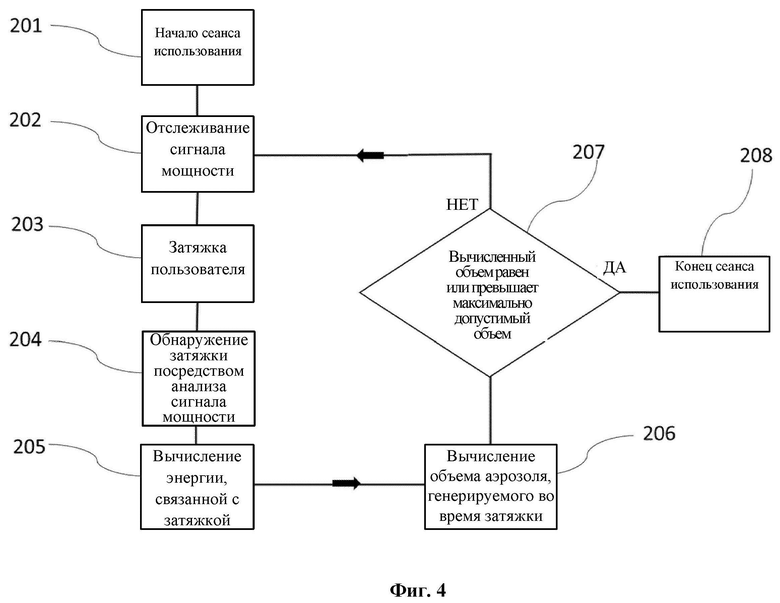

на фиг.4 показана блок-схема, на которой изображен способ использования устройства, генерирующего аэрозоль, посредством вычисления объема затяжки;

на фиг.5 показан график, изображающий мощность в зависимости от времени во время затяжки пользователя и два скользящих средних кривой мощности, в частности, изображающий точку обнаружения затяжки;

на фиг.6 показан график, изображающий мощность в зависимости от времени во время затяжки пользователя и два скользящих средних кривой мощности, в частности, изображающий вторую точку срабатывания;

на фиг.7 показан график, изображающий мощность в зависимости от времени во время затяжки пользователя и два скользящих средних кривой мощности, в частности, изображающий обнаружение точки конца затяжки;

на фиг.8 показан график, изображающий обнаружение затяжки, включая идентификацию различных точек срабатывания, используемых для верификации затяжки;

на фиг.9 изображена верификация способа с использованием трех разных режимов затягивания; и

на фиг.10 показан график, изображающий вычисление энергии путем интеграции сигнала мощности во время обнаруженной затяжки.

Иллюстративное устройство 10, генерирующее аэрозоль, является удерживаемым рукой устройством, генерирующим аэрозоль, и имеет продолговатую форму, образованную корпусом 20, который имеет по существу круглоцилиндрическую форму. Устройство 10, генерирующее аэрозоль, содержит открытую полость 25, расположенную на ближнем конце 21 корпуса 20 для размещения изделия 30, генерирующего аэрозоль, содержащего субстрат 31, образующий аэрозоль. Устройство 10, генерирующее аэрозоль, дополнительно содержит батарею (не показана) размещенную в корпусе 20 устройства, и приводимый в действие электричеством нагревательный элемент 40, расположенный с возможностью нагревания по меньшей мере части 31 в виде субстрата, образующего аэрозоль, изделия 30, генерирующего аэрозоль, когда изделие 30, генерирующее аэрозоль, размещают в полости 25.

Устройство, генерирующее аэрозоль, выполнено с возможностью размещения расходного изделия 30, генерирующего аэрозоль. Изделие 30, генерирующее аэрозоль, имеет форму цилиндрического стержня и содержит субстрат 31, образующий аэрозоль. Субстрат, образующий аэрозоль, является твердым субстратом, образующим аэрозоль, содержащим табак. Изделие 30, генерирующее аэрозоль, дополнительно содержит мундштук, такой как фильтр 32, расположенный в коаксиальном выравнивании с субстратом, образующим аэрозоль, в цилиндрическом стержне. Изделие 30, генерирующее аэрозоль, имеет диаметр, по существу равный диаметру полости 25 устройства 10, и длину, большую чем глубина полости 25, так что, когда изделие 30 размещено в полости 25 устройства 10, мундштук 32 проходит за пределы полости 25 и пользователь может осуществлять на нем затяжку по аналогии с обычной сигаретой.

При использовании пользователь вставляет изделие 30 в полость 25 устройства 10, генерирующего аэрозоль, и включает устройство 10 нажатием кнопки 50 пользователя с целью активации нагревателя 40 для начала сеанса использования. Нагреватель 40 нагревает субстрат, образующий аэрозоль, изделия 30 таким образом, что летучие соединения субстрата 31, образующего аэрозоль, высвобождаются и распыляются с образованием аэрозоля. Пользователь осуществляет затяжку на мундштуке изделия 30 и вдыхает аэрозоль, генерируемый из нагретого субстрата, образующего аэрозоль. После активации температура нагревательного элемента 40 повышается от температуры окружающей среды до заданной температуры для нагревания субстрата, образующего аэрозоль. Управляющая электроника устройства 10 подает мощность на нагреватель от батареи для поддержания температуры нагревателя на приблизительно постоянном уровне, когда пользователь выполняет затяжку на изделии 30, генерирующем аэрозоль. Нагреватель продолжает нагревать изделие, генерирующее аэрозоль, до конца сеанса использования, когда нагреватель деактивируют и охлаждают. В некоторых конкретных примерах нагреватель 40 может быть резистивным нагревательным элементом. В некоторых конкретных примерах нагреватель 40 может являться токоприемником, расположенным в изменяющемся магнитном поле таким образом, что он нагревается посредством индукции.

В конце сеанса использования изделие 30 удаляют из устройства 10 для утилизации, и устройство 10 может быть соединено с внешним источником питания для зарядки батареи устройства 10.

Изделие, генерирующее аэрозоль, для использования с устройством имеет ограниченное количество субстрата, образующего аэрозоль, и, таким образом, сеанс использования должен иметь ограниченную продолжительность для предотвращения попытки пользователя создать аэрозоль, когда субстрат, образующий аэрозоль, был израсходован. Сеанс использования выполнен с возможностью иметь максимальную продолжительность, определенную периодом времени от начала сеанса использования. Сеанс использования также выполнен с возможностью иметь продолжительность меньше, чем максимальная продолжительность, если параметр взаимодействия пользователя, зафиксированный во время сеанса использования, достигает порога до максимальной продолжительности, определяемой таймером. В конкретном варианте осуществления параметр взаимодействия пользователя представляет совокупный объем аэрозоля, генерируемый пользователем во время затяжек, выполняемых пользователем во время сеанса использования. Таким образом, устройство, генерирующее аэрозоль, выполнено таким образом, что каждый сеанс использования имеет максимальную продолжительность 6 минут от инициирования сеанса использования, или общий объем 660 мл аэрозоля, генерируемого пользователем (эквивалентно 12 затяжкам в 55 мл), если 660 мл аэрозоля генерируется в пределах 6 минут от инициирования сеанса использования. Таким образом, пользователь, выполняющий большое количество коротких затяжек или щадящих затяжек, может получать такое же максимальное количество аэрозоля, что и пользователь, выполняющий меньше продолжительных затяжек или энергичных затяжек.

Общие сведения о способе схематически изображены на фиг.4. Пользователь вставляет изделие, генерирующее аэрозоль, в устройство, генерирующее аэрозоль, и инициирует сеанс использования путем активации кнопки 50 пользователя. Это указывает на начало сеанса 201 использования пользователем. Мощность подается от батареи в устройство, генерирующее аэрозоль, на нагревательный элемент 40 до тех пор, пока нагревательный элемент не достигнет заданной рабочей температуры. Эта температура может быть, например, приблизительно 330 градусов по Цельсию.

Отслеживается 202 сигнал мощности у мощности, подаваемой на нагреватель. Затем пользователь выполняет затяжку 203. Когда пользователь выполняет затяжку, нагреватель охлаждается из-за потока воздуха. Таким образом, мощность, которая должна подаваться на нагреватель для поддержания рабочей температуры, увеличивается. Подаваемая мощность увеличивается и поддерживается правильная температура.

Наличие затяжки пользователя обнаруживается посредством анализа сигнала 204 мощности. Точку начала затяжки и точку конца затяжки определяют посредством этого анализа.

Затем вычисляют 205 энергию обнаруженной затяжки, а также вычисляют 206 объем аэрозоля, генерируемого во время затяжки, и добавляют к совокупному общему объему, генерируемому во время сеанса использования.

Если совокупный общий объем равен или превышает заданный максимальный допустимый объем аэрозоля для сеанса использования (например, 660 мл), то сеанс использования заканчивается 208. Если совокупный общий объем не равен или не превышает заданный максимальный допустимый объем аэрозоля для сеанса использования, то сеанс остается активным и пользователь может выполнить еще одну затяжку. Сеанс использования остается активным до тех пор, пока пользователь не сгенерирует максимально допустимый объем аэрозоля или до тех пор, пока не будет достигнут максимальный порог времени.

Известна концепция управления продолжительностью сеанса использования устройства, генерирующего аэрозоль, на основании количества затяжек. Затяжки можно идентифицировать либо посредством отслеживания мощности, либо посредством отслеживания потока воздуха. Однако для определения количества доставленного объема аэрозоля, необходимо точное обнаружение и анализ каждой затяжки. Множество факторов влияют на сигнал мощности при рабочих условиях и мощность в зависимости от времени в устройстве, генерирующем аэрозоль, подвержено влиянию помех и является сложным. В реальных применениях сигнал мощности переносит фоновый шум и нелегко с уверенностью ассоциировать конкретное поведение с возникновением затяжки. Простой анализ порога сигнала мощности для определения затяжек не обеспечивает точности, необходимой для выполнения количественного определения объема генерируемого аэрозоля.

Для обеспечения более точного определения точек начала затяжки и точек конца затяжки сравнивают два скользящих средних мощности в зависимости от времени. Отношения между двумя скользящими средними анализируют в реальном времени и определяют конкретные точки, включая точку начала затяжки и точку конца затяжки. Конкретные точки, определенные анализом двух скользящих средних можно называть точками срабатывания.

На фиг.5 показан график, изображающий мощность, подаваемую на нагреватель в зависимости от времени. Зависимость P (мощность) от времени обладает тенденцией, изображенной на графике как квадратная кривая 501.

Первое скользящее среднее 502 (MA1) является средним значением сигнала мощности на протяжение первого временного промежутка TW1. Первый временной промежуток TW1 составляет в этом конкретном примере приблизительно 400 мс.

Второе скользящее среднее 504 (MA2) является средним значением сигнала мощности на протяжение второго временного промежутка TW2. Второй временной промежуток TW2 составляет в этом конкретном примере приблизительно 1000 мс.

В первой части графика 503 нагреватель имеет постоянную температуру, и пользователь не выполняет затяжку. Таким образом, мощность, подаваемая на нагреватель для поддержания рабочей температуры, является постоянной и равна значению, показанному как A на графике. В первой части графика 503 значение первого скользящего среднего 502 соответствует значению мощности 501, так как мощность является постоянной и равна значению A, следовательно, среднее значение на протяжение временного промежутка TW1 также является постоянным с течением времени. В первой части графика 503 значение второго скользящего среднего 504 соответствует значению мощности 501, так как мощность является постоянной и равна значению A, следовательно, среднее значение на протяжение временного промежутка TW2 также является постоянным с течением времени.

Когда пользователь выполняет затяжку, нагреватель охлаждается полученным в результате потоком воздуха. Таким образом, мощность, подаваемая на нагреватель должна быть повышена для поддержания рабочей температуры нагревателя. Как изображено на фиг.5, мощность увеличивается от значения, обозначенного как A, до более высокого значения, обозначенного как B. По мере того, как пользователь завершает выполнение затяжки, мощность, которую необходимо подавать на нагреватель для поддержания рабочей температуры, уменьшается, и подаваемая мощность уменьшается обратно до поддерживающего уровня, обозначенного A.

После увеличения мощности первое скользящее среднее постепенно увеличивается, но не так резко, как сигнал мощности, поскольку он также включает часть сигнала, который все еще является значением A. Первое скользящее среднее продолжает увеличиваться до тех пор, пока не возникает совпадение со значением мощности. Затем оно уменьшается подобным образом после того, как мощность снова уменьшается.

После увеличения мощности второе скользящее среднее постепенно увеличивается. Поскольку второе скользящее среднее основано на более долгом временном промежутке TW2, чем первое скользящее среднее, второе скользящее среднее начинает повышаться вблизи участка затяжки, но более постепенно, чем первое скользящее среднее.

После получения первого скользящего среднего и второго скользящего среднего могут быть установлены условия для обнаружения затяжки. Во-первых, определяют значительное событие, идентифицируемое как пересечение скользящего среднего: MA1=MA2+δ1. Если первое скользящее среднее равно второму скользящему среднему плюс первая постоянная (δ1), то событие называют пересечением скользящего среднего. Постоянная δ1 является значением, определяемым экспериментально. Согласно предпочтительному конкретному примеру, первая постоянная (δ1)=0,22 Вт. Определено, что начало затяжки происходит, когда отношение между первым скользящим средним и вторым скользящим средним соответствует или превышает условия, определенные для пересечения скользящего среднего. То есть, определено, что начало затяжки происходит, когда отношение между первым скользящим средним и вторым скользящим средним меняется с MA1 < MA2+δ1 на MA1=MA2+δ1 или MA1 > MA2+δ1. Пересечение скользящего среднего соответствует возмущению сигнала мощности, которое достаточно велико, чтобы характеризоваться затяжкой. Эта методика имеет преимущество, когда сигнал мощности переносит много фонового шума и поведение, соответствующее возникновению затяжки, в противном случае можно нелегко обнаружить.

Можно также определить условия, которые при верификации указывают на возникновение затяжки. После обнаружения пересечения скользящего среднего можно верифицировать четыре условия (или условия срабатывания) для обнаружения затяжки посредством отслеживания сигнала мощности. Эти условия валидации или условия срабатывания можно идентифицировать как условие срабатывания 1, условие срабатывания 2, условие срабатывания 3 и условие срабатывания 4, и они определены следующим образом.

УСЛОВИЕ СРАБАТЫВАНИЯ 1: условием для условия срабатывания 1 является MA1 > MA2+δ1. Условие срабатывания 1 связано с началом затяжки. Когда условие срабатывания 1 обнаруживают непосредственно после пересечения скользящего среднего, то система знает, что такое обнаружение соответствует началу затяжки.

УСЛОВИЕ СРАБАТЫВАНИЯ 2: условием для условия срабатывания 2 является MA2 > MA1+δ2. Условие срабатывания 2 идентифицирует пик затяжки. В этом случае δ2 является второй постоянной. Согласно предпочтительному конкретному примеру вторая постоянная (δ2)=0 W. Положение условия срабатывания 2 изображено на фиг.6.

УСЛОВИЕ СРАБАТЫВАНИЯ 3: условием для условия срабатывания 3 является MA2 > MA1+δ3. Это условие срабатывания идентифицирует снижение интенсивности затяжки, δ3 является третьей постоянной.

УСЛОВИЕ СРАБАТЫВАНИЯ 4: условием для условия срабатывания 4 является MA1> MA2 - δ41 и MA2 < MA2 1ST+δ42. Это условие срабатывания обнаруживает конец затяжки, δ41 является четвертой постоянной и δ42 является пятой постоянной. δ41 и δ42 вычисляют экспериментально. Согласно предпочтительному конкретному примеру, четвертая постоянная δ41 составляет 0,06 Вт и пятая постоянная δ42 составляет 0,31 Вт. Условия для условия срабатывания 4 изображены на фиг.7.

На фиг.8 изображено обнаружение затяжки в дополнительном конкретном варианте осуществления. Для этого конкретного варианта осуществления первое скользящее среднее (MA1) было основано на временном промежутке в 128 мс и второе скользящее среднее (MA2) было основано на временном промежутке в 512 мс.

Затяжку обнаруживают, когда происходит 801 пересечение скользящего среднего. Это та точка, когда MA1=MA2+δ1. δ1 является постоянной, которая определена экспериментально и имеет значение 0,22 Вт.

Первое условие срабатывания происходит, когда MA1 > MA2+δ1, т. е. непосредственно после начала затяжки.

Второе условие срабатывания 802 происходит, когда MA2 > MA1+δ2. δ2 является постоянной, которая определена экспериментально и имеет значение 0 Вт. Таким образом, второе условие срабатывания происходит, когда MA2 > MA1.

Третье условие срабатывания 803 происходит, когда MA2 > MA1+δ3. δ3 является постоянной, которая определена экспериментально и имеет значение 0,18 Вт.

Четвертое условие срабатывания 804 происходит, когда MA1> MA2 - δ41 и MA2 < MA2 1ST+δ42. δ41 является постоянной, которая определена экспериментально и имеет значение 0,06 Вт. δ42 является постоянной, которая определена экспериментально и имеет значение 0,31 Вт. Считается, что затяжка заканчивается на четвертом условии срабатывания.

Для улучшения точности обнаружения затяжки между разными условиями срабатывания установлен набор порогов времени. Такие пороги способствуют действительному обнаружению затяжек в очень разных объемах и потоках. Пороги времени или превышения лимита времени являются продолжительностями, которые инициируют после активации условия срабатывания. Если следующее условие срабатывания не активируется после заданного периода времени, то процесс обнаружения сбрасывается. Это позволяет отвергнуть «плохо обнаруженные» условия срабатывания.

Первое превышение лимита времени может быть инициировано после первого условия срабатывания. Если второе условие срабатывания не обнаруживают в пределах заданного периода времени, то обнаружение затяжки отвергают и в системе обнаружения происходит сброс. В конкретном примере первое превышение лимита времени может иметь продолжительность 2,5 секунд. Таким образом, если второе условие срабатывания не обнаружено в пределах 2,5 секунд относительно первого условия срабатывания, то обнаружение затяжки отвергают.

Второе превышения лимита времени может быть инициировано после третьего условия срабатывания. Если четвертое условие срабатывания не обнаруживают в пределах заданного периода времени, то обнаружение затяжки отвергают и в системе обнаружения происходит сброс. В конкретном примере второе превышение лимита времени может иметь продолжительность 3,5 секунд. Таким образом, если четвертое условие срабатывания не обнаружено в пределах 3,5 секунд относительно третьего условия срабатывания, то обнаружение затяжки отвергают.

Способ согласно настоящему изобретению использовали для обнаружения затяжек в трех разных режимах. Как показано на фиг.9, режимы являлись затяжками объемом 20 мл и продолжительностью 2 секунды, затяжками объемом 55 мл и продолжительностью 2 секунды и затяжками объемом 120 мл и продолжительностью 3 секунды. 97% затяжек были обнаружены среди этих трех очень разных режимов затягивания с использованием одинаковых порогов и превышений лимита времени.

После идентификации точки конца затяжки (четвертое условие срабатывания) объем затяжки вычисляют из интеграла мощности по времени от начала затяжки до конца затяжки. Интеграл мощности по времени равен энергии. В свою очередь энергия соответствует теплу, введенному в расходное изделие, и тепло является тем, что пользователь забирает с объемом охлаждающего потока воздуха.

Как изображено на фиг.10, следует понимать, что энергия, которая строго связана с затяжкой, будет вычислена как интегральное исчисление сигнала мощности во время затяжки минус энергия, которая была бы потрачена в любом случае даже без затяжки, как указано в формуле:

Энергию приводят в соответствие с объемом через отношение, которое было определено экспериментально. Аналогично также возможно привести в соответствие мощность с потоком воздуха, что равно объему на единицу времени.

Сеанс использования, который можно называть сеансом использования пользователем, имеет максимально допустимый объем аэрозоля, подлежащий доставке. Каждая затяжка обеспечивает максимально допустимый объем. После достижения порога, сеанс использования заканчивается. Следовательно, сеанс использования связан не с заданным количеством затяжек, а с тем, как пользователь фактически выполняет затяжку на устройстве.

Альтернативным способом определения общего объема аэрозоля, подаваемого во время сеанса использования, может быть использование датчика потока. Но следует понимать, что такое решение может быть обременительным с точки зрения сложности устройства. Действительно, датчик потока может оказаться забитым пульпой, может оказаться забитым мусором (если помещать устройство в карман полный пыли). С точки зрения конструкции использование датчика потока является особенно сложным, потому что датчик потока требует довольно большого пространства. Согласно настоящему решению нет необходимости в каком-либо дополнительном аппаратном обеспечении. Решение, предоставленное в данном документе, обеспечивает уровень программного обеспечения поверх существующего алгоритма нагрева, который уже способен вычислять ток и напряжение, то есть мощность.

Группа изобретений относится к табачной промышленности, в частности к системам, имитирующим процесс табакокурения. Для осуществления способа управления устройством, генерирующим аэрозоль и содержащим источник мощности и контроллер, отслеживают параметр, указывающий на генерирование аэрозоля во время работы устройства, генерирующего аэрозоль, и анализируют отслеживаемый параметр для идентификации затяжки пользователя. Затяжку пользователя определяют посредством начала затяжки и конца затяжки. Этап анализа отслеживаемого параметра включает этапы вычисления первого свойства отслеживаемого параметра, вычисления второго свойства отслеживаемого параметра и анализа как первого свойства, так и второго свойства для определения начала затяжки и конца затяжки. Параметр, указывающий на генерирование аэрозоля, является параметром, представляющим мощность, подаваемую источником питания. Первое свойство является первым скользящим средним значением отслеживаемого параметра, вычисленным на первом временном промежутке, имеющем первую продолжительность временного промежутка. Второе свойство является вторым скользящим средним значением отслеживаемого параметра, вычисленным на втором временном промежутке, имеющем вторую продолжительность временного промежутка, причем вторая продолжительность временного промежутка отличается от первой продолжительности временного промежутка. Заявлено устройство, генерирующее аэрозоль. Достигается технический результат – повышение эффективности использования субстрата, образующего аэрозоль. 2 н. и 13 з.п. ф-лы, 10 ил.

1. Способ управления устройством, генерирующим аэрозоль, для генерирования аэрозоля из субстрата, образующего аэрозоль, причем устройство, генерирующее аэрозоль, содержит

источник мощности для подачи мощности для генерирования аэрозоля и

контроллер;

при этом способ включает

отслеживание параметра, указывающего на генерирование аэрозоля во время работы устройства, генерирующего аэрозоль, и анализ отслеживаемого параметра для идентификации затяжки пользователя, причем затяжку пользователя определяют посредством начала затяжки и конца затяжки,

при этом

этап анализа отслеживаемого параметра включает этапы вычисления первого свойства отслеживаемого параметра, вычисления второго свойства отслеживаемого параметра и анализа как первого свойства, так и второго свойства для определения начала затяжки и конца затяжки, а

параметр, указывающий на генерирование аэрозоля, является параметром, представляющим мощность, подаваемую источником питания, при этом первое свойство является первым скользящим средним значением отслеживаемого параметра, вычисленным на первом временном промежутке, имеющем первую продолжительность временного промежутка, и второе свойство является вторым скользящим средним значением отслеживаемого параметра, вычисленным на втором временном промежутке, имеющем вторую продолжительность временного промежутка, причем вторая продолжительность временного промежутка отличается от первой продолжительности временного промежутка.

2. Способ по п.1, который включает этапы

анализа отслеживаемого параметра для идентификации множества затяжек пользователя, выполняемых во время работы устройства, причем каждая из множества затяжек пользователя имеет начало затяжки и конец затяжки, определенные посредством анализа отслеживаемого параметра.

3. Способ по п.1 или 2, в котором устройство, генерирующее аэрозоль, выполнено с возможностью генерирования аэрозоля во время сеанса использования,

при этом способ включает этапы

определения начала сеанса использования и

анализа отслеживаемого параметра для идентификации затяжки пользователя или множества затяжек пользователя, выполняемых во время работы устройства.

4. Способ по любому предыдущему пункту, который включает дополнительный этап

анализа отслеживаемого параметра во время затяжки пользователя для вычисления объема затяжки, причем объем затяжки является объемом аэрозоля, генерируемого во время затяжки пользователя, и

использования объема затяжки как параметра для управления работой устройства.

5. Способ по любому предыдущему пункту, в котором

начало затяжки определяют, когда первое скользящее среднее значение и второе скользящее среднее значение соответствуют заданному отношению относительно друг друга.

6. Способ по любому предыдущему пункту, в котором

устройство, генерирующее аэрозоль, выполнено с возможностью генерирования аэрозоля во время сеанса использования,

при этом способ включает этапы

определения начала сеанса использования,

отслеживания параметра, указывающего на генерирование аэрозоля во время сеанса использования, и

использования объема затяжки как параметра для определения конца сеанса использования.

7. Способ по любому предыдущему пункту, который включает этапы

анализа отслеживаемого параметра для идентификации множества затяжек пользователя, выполняемых во время работы устройства, причем каждая из множества затяжек пользователя имеет начало затяжки и конец затяжки, определенные посредством анализа отслеживаемого параметра.

8. Способ по п.7, который включает этапы

анализа отслеживаемого параметра во время каждой из множества идентифицированных затяжек пользователя для вычисления объема затяжки для каждой из множества затяжек пользователя,

определения совокупного объема затяжки аэрозоля, генерируемого во время каждой из множества идентифицированных затяжек пользователя, и

использования совокупного объема затяжки как параметра для управления работой устройства.

9. Способ по п.8, в котором

устройство, генерирующее аэрозоль, выполнено с возможностью генерирования аэрозоля во время сеанса использования,

при этом способ включает этапы

определения начала сеанса использования,

отслеживания параметра, указывающего на генерирование аэрозоля во время сеанса использования, и

использования совокупного объема затяжки как параметра для определения конца сеанса использования.

10. Способ по п.6 или 9, в котором контроллер заканчивает сеанс использования, если время, затраченное с начала сеанса использования, достигает заданного порога.

11. Способ по пп.6, 9 или 10, в котором контроллер заканчивает сеанс использования, если объем затяжки или совокупный объем затяжки, генерируемый с начала сеанса использования, достигает заданного порога.

12. Устройство, генерирующее аэрозоль, предназначенное для генерирования аэрозоля из субстрата, образующего аэрозоль, при этом устройство, генерирующее аэрозоль, содержит:

источник питания для подачи мощности для генерирования аэрозоля и

контроллер, выполненный с возможностью

отслеживания параметра, указывающего на генерирование аэрозоля во время работы устройства, генерирующего аэрозоль, и анализа первого свойства отслеживаемого параметра и второго свойства отслеживаемого параметра для идентификации затяжки пользователя, причем затяжка пользователя определяется посредством начала затяжки и конца затяжки,

при этом параметр, указывающий на генерирование аэрозоля, является параметром, представляющим мощность, подаваемую источником питания, первое свойство является первым скользящим средним значением отслеживаемого параметра, вычисленным на первом временном промежутке, имеющем первую продолжительность временного промежутка, и второе свойство является вторым скользящим средним значением отслеживаемого параметра, вычисленным на втором временном промежутке, имеющем вторую продолжительность временного промежутка, причем вторая продолжительность временного промежутка отличается от первой продолжительности временного промежутка.

13. Устройство, генерирующее аэрозоль, по п.12, выполненное с возможностью выполнения способа, определенного в любом из пп.1-11.

14. Устройство, генерирующее аэрозоль, по п.12 или 13, при этом устройство содержит нагреватель, и отслеживаемый параметр является или представляет собой мощность, подаваемую на нагреватель во время работы устройства, генерирующего аэрозоль.

15. Устройство, генерирующее аэрозоль, по любому из пп.12-14, которое выполнено с возможностью размещения изделия, генерирующего аэрозоль, содержащего субстрат, образующий аэрозоль.
