КУРИТЕЛЬНОЕ УСТРОЙСТВО С ПРОФИЛЕМ НАГРЕВА НА ОСНОВЕ ЧАСТОТЫ ЗАТЯЖЕК Российский патент 2025 года по МПК A24F40/57

Настоящее изобретение относится к способу эксплуатации устройства, генерирующего аэрозоль, машиночитаемому носителю для использования в устройстве, генерирующем аэрозоль, устройству, генерирующему аэрозоль, а также системе, генерирующей аэрозоль.

В области техники, к которой относится настоящее изобретение, известны устройства, генерирующие аэрозоль, выполненные с возможностью генерирования аэрозоля из субстрата, образующего аэрозоль, такого как табакосодержащий субстрат. Как правило, вдыхаемый аэрозоль генерируется в результате передачи тепла от источника тепла на физически отделенный субстрат или материал, образующий аэрозоль, который может быть расположен внутри, вокруг или дальше по ходу потока относительно источника тепла. Субстрат, образующий аэрозоль, может быть жидким субстратом, содержащимся в резервуаре. Субстрат, образующий аэрозоль, может быть твердым субстратом. Субстрат, образующий аэрозоль, может быть составной частью отдельного изделия, генерирующего аэрозоль, выполненного с возможностью вхождения в зацепление с устройством, генерирующим аэрозоль, для образования аэрозоля. Во время потребления летучие соединения высвобождаются из субстрата, образующего аэрозоль, за счет передачи тепла от источника тепла и попадают в воздух, втягиваемый через изделие, генерирующее аэрозоль. По мере охлаждения высвобождающихся соединений они конденсируются с образованием аэрозоля, который вдыхается потребителем.

Некоторые устройства, генерирующие аэрозоль, выполнены с возможностью обеспечения сеансов использования пользователем, которые имеют конечную продолжительность. Продолжительность сеанса использования может быть ограничена, например, для приближения к ощущению от потребления традиционной сигареты. Некоторые устройства, генерирующие аэрозоль, выполнены с возможностью использования с отдельными расходными изделиями, генерирующими аэрозоль. Такие изделия, генерирующие аэрозоль, содержат субстрат или субстраты, образующие аэрозоль, которые способны высвобождать летучие соединения, которые могут образовывать аэрозоль. Субстраты, образующие аэрозоль, обычно нагревают для образования аэрозоля. По мере расходования летучих соединений в субстрате, образующем аэрозоль, может ухудшаться качество создаваемого аэрозоля. Таким образом, некоторые устройства, генерирующие аэрозоль, выполнены с возможностью ограничения продолжительности сеанса использования для помощи в предотвращении генерирования аэрозоля более низкого качества из по существу израсходованного субстрата, образующего аэрозоль, изделия, генерирующего аэрозоль. Пользователь будет вдыхать аэрозоль из такого известного устройства, генерирующего аэрозоль, путем осуществления одной или более затяжек на устройстве во время сеанса использования. Некоторые известные устройства, генерирующие аэрозоль, могут ограничивать продолжительность сеанса использования на основе того, когда количество затяжек, осуществляемых на устройстве в сеансе, достигает заданного предела.

Известно, что питание обеспечивают на источник тепла для нагрева субстрата, образующего аэрозоль, в соответствии с тепловым профилем, который изменяется на протяжении продолжительности сеанса использования. В действительности такие известные тепловые профили задают изменение температуры для источника тепла в зависимости от времени, прошедшего в сеансе использования. По мере расходования субстрата, образующего аэрозоль, во время сеанса использования требуется больше энергии для извлечения оставшихся летучих соединений субстрата, которые образуют аэрозоль. Таким образом, известно использование теплового профиля, который увеличивает целевую рабочую температуру для источника тепла на протяжении второй половины сеанса использования. Известные тепловые профили, используемые при работе источника тепла, основаны на идеализированном, гипотетическом сеансе использования. Идеализированный сеанс использования может характеризоваться заданной длительностью для сеанса использования. Идеализированный сеанс использования может быть дополнительно основан на предполагаемом или идеализированном поведении пользователя при осуществлении затяжек; например, в предположении, что последовательные затяжки осуществляются с заданной скоростью на протяжении конечного периода времени. Однако, когда сеанс использования в реальном времени отличается от предположений, присущих идеализированному сеансу использования, использование таких известных тепловых профилей для управления температурой источника тепла может привести к неэффективному извлечению аэрозоля из субстрата и отрицательно повлиять на общий пользовательский опыт. В качестве примера, если пользователь осуществлял затяжки с большей скоростью, чем предполагалось в известном тепловом профиле, это могло привести к завершению сеанса использования раньше, чем ожидалось в идеализированном сеансе использования. Следовательно, температура источника тепла может никогда не достичь уровней, необходимых во второй половине сеанса использования для эффективного извлечения аэрозоля из субстрата.

Поэтому желательно преодолеть недостатки и ограничения, изложенные выше.

Согласно первому аспекту настоящего изобретения предусмотрен способ эксплуатации устройства, генерирующего аэрозоль, для генерирования аэрозоля из субстрата, образующего аэрозоль, во время сеанса использования, причем устройство, генерирующее аэрозоль, содержит блок питания, предназначенный для подачи питания на нагреватель во время сеанса использования. Способ включает:

связывание затяжки, осуществляемой в сеансе использования, с соответствующей целевой рабочей температурой для нагревателя на основе суммарного номера затяжки, относящегося к осуществляемой затяжке в сеансе использования; и

для осуществляемой затяжки управление подачей питания от блока питания для регулировки температуры нагревателя до целевой рабочей температуры, связанной с осуществляемой затяжкой.

Путем связывания осуществляемой затяжки с соответствующей целевой рабочей температурой для нагревателя на основе суммарного номера затяжки можно регулировать целевую рабочую температуру нагревателя с учетом конкретных характеристик затяжки отдельного пользователя. Это отличается от известных устройств и тепловых профилей, рассмотренных выше, в которых температура нагревателя изменяется в зависимости от времени, прошедшего в сеансе использования. Возможность регулировки целевой рабочей температуры нагревателя согласно конкретным характеристикам затяжки отдельного пользователя может обеспечить более эффективное извлечение аэрозоля из субстрата, образующего аэрозоль. Эффективное извлечение аэрозоля из субстрата может быть достигнуто независимо от (или с меньшей зависимостью от) скорости, с которой отдельный пользователь осуществляет затяжки на устройстве, генерирующем аэрозоль. Следовательно, пользователь может иметь возможность извлекать по существу весь аэрозоль из субстрата, не ограничиваясь осуществлением затяжек с заданной скоростью. Эти преимущества могут также предоставить пользователю улучшенный пользовательский опыт на протяжении сеанса использования.

В контексте настоящего документа термин «устройство, генерирующее аэрозоль» относится к устройству, которое взаимодействует с субстратом, образующим аэрозоль, для генерирования аэрозоля. Субстрат, образующий аэрозоль, может быть частью изделия, генерирующего аэрозоль, например, частью курительного изделия. Устройство, генерирующее аэрозоль, может содержать один или более компонентов, используемых для подачи энергии от блока питания на субстрат, образующий аэрозоль, для генерирования аэрозоля. Например, устройство, генерирующее аэрозоль, может представлять собой нагреваемое устройство, генерирующее аэрозоль. Устройство, генерирующее аэрозоль, может представлять собой электрически нагреваемое устройство, генерирующее аэрозоль, или нагреваемое газом устройство, генерирующее аэрозоль. Устройство, генерирующее аэрозоль, может представлять собой курительное устройство, которое взаимодействует с субстратом, образующим аэрозоль, изделия, генерирующего аэрозоль, для генерирования аэрозоля, который непосредственно вдыхается в легкие пользователя через рот пользователя.

В контексте настоящего документа термин «субстрат, образующий аэрозоль» относится к субстрату, способному высвобождать летучие соединения, которые могут образовывать аэрозоль. Такие летучие соединения могут высвобождаться путем нагрева субстрата, образующего аэрозоль. Субстрат, образующий аэрозоль, может быть твердым или жидким или содержать как твердые, так и жидкие компоненты. Субстрат, образующий аэрозоль, может быть нанесен на подложку или опору путем адсорбции, нанесения покрытия, пропитки или иным способом. Субстрат, образующий аэрозоль, для удобства может быть частью изделия, генерирующего аэрозоль, или курительного изделия.

Субстрат, образующий аэрозоль, может содержать никотин. Субстрат, образующий аэрозоль, может содержать табак, например, может содержать табакосодержащий материал, содержащий летучие ароматические соединения табака, которые высвобождаются из субстрата, образующего аэрозоль, при нагреве. В предпочтительных вариантах осуществления субстрат, образующий аэрозоль, может содержать гомогенизированный табачный материал, например, формованный листовой табак. Субстрат, образующий аэрозоль, может содержать по меньшей мере одно вещество для образования аэрозоля, такое как пропиленгликоль или глицерин.

В контексте настоящего документа термин «сеанс использования» относится к периоду, в течение которого пользователь осуществляет серию затяжек для извлечения аэрозоля из субстрата, образующего аэрозоль.

В контексте настоящего документа термин «суммарный номер затяжки» относится к количеству затяжек, осуществленных пользователем в сеансе использования относительно начала этого сеанса использования.

Для удобства устройство, генерирующее аэрозоль, может хранить заданный тепловой профиль, задающий изменение температуры нагревателя на протяжении заданного распределения затяжек, при этом целевая рабочая температура, связанная с осуществляемой затяжкой, представляет собой температуру заданного теплового профиля для затяжки в заданном распределении затяжек, которая соответствует суммарному номеру затяжки, относящемуся к осуществляемой затяжке. Таким образом, температуры заданного теплового профиля привязаны к номеру затяжки. Это отличается от известных устройств, рассмотренных выше, в которых температуры теплового профиля привязаны исключительно к прошедшему времени в сеансе использования.

Заданный тепловой профиль может храниться в контроллере, используемом для управления блоком питания. Альтернативно заданный тепловой профиль может храниться в модуле памяти, доступном для такого контроллера.

Преимущественно заданный тепловой профиль может содержать заданную взаимосвязь между параметром затяжки и заданным распределением затяжек. Способ может дополнительно включать: определение того, отличается ли значение параметра затяжки для любой или обеих из осуществляемой затяжки и более ранней затяжки, осуществленной в сеансе использования, от значения параметра затяжки для соответствующих затяжек из заданного распределения затяжек; корректировку температуры заданного теплового профиля для затяжки в заданном распределении затяжек, которая соответствует суммарному номеру затяжки, относящемуся к осуществляемой затяжке, путем использования определенной разницы в значении параметра затяжки; и использование корректированной температуры заданного теплового профиля в качестве целевой рабочей температуры, связанной с осуществляемой затяжкой. Таким образом, заданный тепловой профиль может быть динамически адаптирован во время сеанса использования в ответ на характеристики затяжек, осуществляемых отдельным пользователем во время сеанса использования.

Как описано более подробно ниже, параметр затяжки, используемый при корректировке теплового профиля, может содержать одно или более из: i) интервала времени между последовательными затяжками; ii) интенсивности затяжки; и iii) объема аэрозоля, генерируемого из субстрата, образующего аэрозоль, в ответ на затяжку.

Интервал времени между последовательными осуществляемыми затяжками предпочтительно определяют с помощью контроллера на основе обнаружения каждой затяжки. Контроллер может содержать управляющую электронику, выполненную с возможностью измерения интервала времени. Обнаружение затяжки может быть выполнено непосредственно путем использования датчика потока воздуха или т.п. Однако предпочтительно обнаружение затяжки выполняют косвенно на основе обнаружения изменения температуры в нагревателе, которое, как ожидается, будет сопровождать любую осуществляемую затяжку. Определение температуры нагревателя может быть выполнено непосредственно путем использования датчика температуры. Однако предпочтительно температуру нагревателя определяют косвенно на основе изменения одного или более рабочих параметров устройства, генерирующего аэрозоль. Например, температура нагревателя может быть определена на основе электрического сопротивления нагревателя; это особенно актуально, когда нагреватель является резистивным нагревателем. В другом примере, если нагреватель имеет форму токоприемника, который при использовании нагревается индуктором, температура токоприемника может быть определена на основе изменений тока, подаваемого на индуктор от блока питания.

Объем аэрозоля, генерируемый в ответ на осуществляемую затяжку, может быть определен непосредственно или косвенно. Объем может быть определен непосредственно путем использования датчика потока воздуха или т.п. Однако предпочтительно объем определяют косвенно путем использования параметра, указывающего на генерирование аэрозоля во время сеанса использования. Параметр, указывающий на генерирование аэрозоля, может сам по себе представлять питание, подаваемое блоком питания во время сеанса использования. Например, ток, напряжение или как ток, так и напряжение, подаваемые на нагреватель, могут быть параметрами, представляющими питание. Например, блок питания может подавать питание для поддержания заданной температуры нагревателя во время сеанса использования. Если пользователь осуществляет затяжку на устройстве, генерирующем аэрозоль, для генерирования аэрозоля, нагреватель охлаждается, и необходимо большее количество питания для поддержания заданной температуры нагревателя. Таким образом, путем отслеживания параметра, представляющего питание, подаваемое блоком питания, можно зафиксировать значение, указывающее на генерирование аэрозоля в реальном времени.

Преимущественно для теплового профиля может существовать заданный пороговый предел, выше которого температуры теплового профиля не могут быть корректированы. В качестве примера, корректировка температур в тепловом профиле может быть ограничена изменением температуры не более чем на заданный пороговый предел ± 10%, или ± 7,5%, или ± 5%, или ± 3% от некорректированной температуры. Обеспечение порогового предела для корректировки температур теплового профиля помогает избежать чрезмерных колебаний температуры в нагревателе (и субстрате) между последовательными осуществляемыми затяжками. Дополнительно или альтернативно заданный пороговый предел может включать абсолютный температурный предел. Значение этого абсолютного температурного предела может быть установлено таким образом, чтобы избежать воспламенения и горения субстрата, образующего аэрозоль, и выделения вредных соединений из субстрата. В качестве примера, абсолютный температурный предел может быть установлен на значение 400 градусов Цельсия, или 375 градусов Цельсия, или 350 градусов Цельсия.

Связывание осуществляемой затяжки с соответствующей целевой рабочей температурой для нагревателя может быть дополнительно основано на интервале времени между осуществляемой затяжкой и более ранней затяжкой, осуществленной в сеансе использования. Таким образом, целевая рабочая температура для нагревателя может зависеть как от i) суммарного номера затяжки, относящегося к осуществляемой затяжке, так и от ii) интервала времени между осуществляемой затяжкой и более ранней затяжкой. Эта функциональность предоставляет возможность регулировать целевую рабочую температуру для нагревателя во время сеанса использования с учетом скорости, с которой отдельный пользователь осуществляет затяжки во время сеанса. Таким образом, это позволяет поддерживать эффективное извлечение аэрозоля из субстрата на протяжении сеанса использования независимо от (или с меньшей зависимостью от) интервала времени между последовательными осуществляемыми затяжками. Предпочтительно более ранняя затяжка является непосредственным предшественником осуществляемой затяжки в сеансе использования.

Каждая затяжка, осуществляемая пользователем, сама по себе будет иметь конечную продолжительность. Предпочтительно интервал времени между осуществляемой затяжкой и более ранней затяжкой в сеансе использования представляет собой интервал времени между началом осуществляемой затяжки и началом более ранней затяжки. Однако альтернативно интервал времени между осуществляемой затяжкой и более ранней затяжкой в сеансе использования может представлять собой интервал времени между завершением осуществляемой затяжки и завершением более ранней затяжки.

Как описано выше, устройство, генерирующее аэрозоль, может хранить заданный тепловой профиль, задающий изменение температуры нагревателя на протяжении заданного распределения затяжек. Предпочтительно заданный тепловой профиль содержит заданный промежуток времени между последовательными затяжками из заданного распределения затяжек. Способ может дополнительно включать: определение того, отличается ли интервал времени между осуществляемой затяжкой и более ранней затяжкой от заданного промежутка времени между соответствующими затяжками из заданного распределения затяжек; корректировку температуры заданного теплового профиля для затяжки в заданном распределении затяжек, которая соответствует суммарному номеру затяжки, относящемуся к осуществляемой затяжке, путем использования этой разницы во времени; и использование корректированной температуры заданного теплового профиля в качестве целевой рабочей температуры, связанной с осуществляемой затяжкой. Таким образом, температуры заданного теплового профиля могут быть корректированы на основе фактического поведения пользователя при осуществлении затяжек в реальном времени для поддержания эффективного извлечения аэрозоля из субстрата. Как описано выше, заданный тепловой профиль может храниться в контроллере, используемом для управления блоком питания. Альтернативно заданный тепловой профиль может храниться в модуле памяти, доступном для такого контроллера. Заданный промежуток времени может быть одинаковым по всему заданному распределению затяжек.

Далее описан неограничивающий пример использования и корректировки заданного теплового профиля, использующего такой «заданный промежуток времени» между последовательными затяжками из заданного распределения затяжек. Заданное распределение затяжек теплового профиля может иметь последовательные затяжки, разнесенные друг от друга на интервал Δt_{заданный} времени. Таким образом, затяжка «n» будет отделена от ее последующей затяжки «n+1» во времени на Δt_{заданный} в тепловом профиле. Для удобства интервал Δt_{заданный} времени составляет 30 секунд. Однако другие значения для интервала Δt_{заданный} времени могут быть выбраны согласно скорости, с которой предполагается, что идеализированный или гипотетический пользователь осуществляет затяжки на протяжении сеанса использования. В этом примере тепловой профиль задает температуру нагревателя для затяжек «n» и «n+1» как T_n и T_n+1 соответственно. В тепловом профиле T_n и T_n+1 отличаются друг от друга и разнесены друг от друга на интервал Δt_{заданный} времени.

Далее рассмотрены два сценария, в которых фактический пользователь осуществляет затяжки на устройстве на протяжении сеанса использования. В первом сценарии пользователь осуществляет затяжки в соответствии с заданным промежутком времени теплового профиля, что означает, что каждая затяжка разнесена от своего предшественника на Δt_{заданный}. В этом первом сценарии целевая рабочая температура для нагревателя для осуществляемой затяжки «n+1» будет просто соответствовать температуре T_n+1 без необходимости корректировки теплового профиля. Во втором сценарии тот же пользователь осуществляет затяжки с более высокой или более низкой скоростью, чем предполагается в тепловом профиле. В этом втором сценарии температура теплового профиля для затяжки «n+1» корректируется согласно тому, осуществил ли пользователь затяжку «n+1» раньше или позже, чем предполагается в тепловом профиле, т.е. согласно тому, отделены ли осуществляемые затяжки «n», «n+1» друг от друга во времени на меньший или больший интервал Δt_{заданный} времени. Предпочтительно температура теплового профиля, соответствующего затяжке «n+1», корректируется согласно тому, насколько раньше или позже затяжка «n+1» осуществлена после затяжки «n» относительно интервала Δt_{заданный} времени. Преимущественно температура теплового профиля, соответствующего затяжке «n+1», корректируется пропорционально тому, насколько раньше или позже затяжка «n+1» осуществлена после затяжки «n» относительно Δt_{заданный}.

Связывание осуществляемой затяжки с соответствующей целевой рабочей температурой для нагревателя может быть дополнительно основано на интенсивности более ранней затяжки, осуществленной в сеансе использования. Таким образом, целевая рабочая температура для нагревателя может, следовательно, зависеть как от i) суммарного номера затяжки, относящегося к осуществляемой затяжке, так и от ii) интенсивности более ранней затяжки. Необязательно целевая рабочая температура может дополнительно зависеть от интервала времени между осуществляемой затяжкой и более ранней затяжкой, как описано в предыдущих абзацах. Интенсивность затяжки может влиять как на расходование субстрата, образующего аэрозоль, так и на температуру субстрата. Чем больше интенсивность затяжки, осуществляемой пользователем, тем больше аэрозоля генерируется в ответ на эту затяжку, и тем больше из субстрата расходуется тех соединений, которые необходимы для образования аэрозоля. Кроме того, затяжка более высокой интенсивности, чем ожидалось, может вызвать охлаждение субстрата ниже уровня, необходимого для обеспечения эффективного извлечения аэрозоля из субстрата. По мере расходования субстрата требуется больше энергии и, следовательно, более высокая температура нагревателя для извлечения оставшихся соединений, необходимых для образования аэрозоля. Таким образом, наличие связывания осуществляемой затяжки с соответствующей целевой рабочей температурой для нагревателя, дополнительно основанной на интенсивности более ранней затяжки, обеспечивает преимущество, позволяющее регулировать целевую рабочую температуру для подсчета расходования субстрата, вызванного характеристиками интенсивности затяжек, осуществляемых отдельным пользователем. Таким образом, это позволяет поддерживать эффективное извлечение аэрозоля из субстрата независимо от (или с меньшей зависимостью от) интенсивности затяжек, осуществляемых пользователем. Предпочтительно более ранняя затяжка непосредственно предшествует осуществляемой затяжке в сеансе использования.

Интенсивность данной затяжки может характеризоваться различными способами. В качестве примера, интенсивность затяжки может характеризоваться объемом аэрозоля, генерируемым из субстрата в ответ на эту затяжку. Соответственно, способ может дополнительно включать: определение объема аэрозоля, генерируемого из субстрата, образующего аэрозоль, в ответ на более раннюю затяжку, и использование определенного объема для определения интенсивности более ранней затяжки.

Как описано выше, устройство, генерирующее аэрозоль, может хранить заданный тепловой профиль, задающий изменение температуры нагревателя на протяжении заданного распределения затяжек. Предпочтительно заданный тепловой профиль содержит заданную интенсивность для каждой затяжки из заданного распределения затяжек. Способ может дополнительно включать: определение того, отличается ли интенсивность более ранней затяжки от заданной интенсивности для соответствующей затяжки из заданного распределения затяжек; корректировку температуры заданного теплового профиля для затяжки в заданном распределении затяжек, которая соответствует суммарному номеру затяжки, относящемуся к осуществляемой затяжке, путем использования этой разницы в интенсивности; и использование корректированной температуры заданного теплового профиля в качестве целевой рабочей температуры, связанной с осуществляемой затяжкой. Таким образом, заданный тепловой профиль может быть адаптирован в реальном времени согласно характеристикам интенсивности затяжки отдельного пользователя для поддержания эффективного извлечения аэрозоля из субстрата. Как описано выше, заданный тепловой профиль может храниться в контроллере, используемом для управления блоком питания. Альтернативно заданный тепловой профиль может храниться в модуле памяти, доступном для такого контроллера. Заданная интенсивность может быть одинаковой по всему заданному распределению затяжек.

Далее описан неограничивающий пример использования и корректировки заданного теплового профиля, который использует такую «заданную интенсивность» для каждой затяжки из заданного распределения затяжек. В этом примере объем аэрозоля, генерируемый в ответ на затяжку, используют в качестве меры интенсивности затяжки. Для заданного теплового профиля заданное распределение затяжек состоит из заданного количества N затяжек, осуществляемых на протяжении гипотетического сеанса использования. Тепловой профиль также задает заданный общий объем V аэрозоля, создаваемый из субстрата, образующего аэрозоль, на протяжении гипотетического сеанса использования. Для целей этого примера предполагают, что заданный общий объем V аэрозоля генерируется одинаково на протяжении каждой из N затяжек. Таким образом, в заданном тепловом профиле предполагают, что каждая затяжка из «N» затяжек приводит к генерированию одинакового объема v аэрозоля, где v=V/N. В этом примере объем v соответствует «заданной интенсивности».

Далее рассмотрены два сценария, в которых фактический пользователь осуществляет затяжки на устройстве на протяжении сеанса использования. В первом сценарии пользователь осуществляет затяжки в соответствии с заданным распределением затяжек теплового профиля. Это означает, что каждая затяжка, осуществляемая пользователем во время сеанса использования, имеет интенсивность, которая соответствует тепловому профилю, т.е. каждая осуществляемая затяжка приводит к генерированию объема v аэрозоля. В этом первом сценарии никаких корректировок в тепловом профиле не произойдет, причем целевая рабочая температура для нагревателя для каждой осуществляемой затяжки просто отслеживает соответствующую температуру в тепловом профиле для затяжки в заданном распределении затяжек, соответствующей по числу суммарному номеру затяжки, относящемуся к осуществляемой затяжке. Однако во втором сценарии пользователь может осуществлять затяжки, которые отличаются по интенсивности (и, следовательно, по генерируемому объему аэрозоля) от предположений, сделанных в тепловом профиле. В этом втором сценарии отслеживают две последовательные затяжки, осуществляемые пользователем: затяжки «n» и «n+1». Если осуществляемая затяжка «n» имеет более сильную интенсивность, чем предположено в тепловом профиле, то объем v_n аэрозоля, полученный в результате затяжки «n», будет больше, чем идеализированный объем v теплового профиля. Большая, чем ожидалось, интенсивность (объем v_n аэрозоля) для затяжки «n» в результате приведет к большему, чем ожидалось, расходованию субстрата в ответ на затяжку «n». Чтобы компенсировать большее, чем ожидалось, расходование, целевая рабочая температура для следующей затяжки «n+1» возможно должна быть выше, чем задано в заданном тепловом профиле. Альтернативно, если осуществляемая затяжка «n» имеет более слабую интенсивность, чем предположено в тепловом профиле, то объем v_n аэрозоля для затяжки «n» будет меньше, чем идеализированный объем v теплового профиля. Меньшая, чем ожидалось, интенсивность (объем v_n аэрозоля) для затяжки «n» в результате приведет к меньшему, чем ожидалось, расходованию субстрата в ответ на затяжку «n». Чтобы компенсировать меньшее, чем ожидалось, расходование, целевая рабочая температура для следующей затяжки «n+1» возможно должна быть ниже, чем задано в заданном тепловом профиле. Корректировка температуры для затяжки «n+1» в заданном тепловом профиле может быть выражена следующим образом:

уравнение 1: ,

где:

является температурой, изначально заданной в тепловом профиле для затяжки «n+1»;

является корректированной температурой теплового профиля для затяжки «n+1»; и

α является коэффициентом поправки, применяемым к для учета фактической «интенсивности» затяжки «n». Коэффициент α поправки может изменяться в зависимости от величины, на которую объем v_n аэрозоля, создаваемый в ответ на осуществляемую затяжку «n», больше или меньше идеализированного объема v.

В одном примере коэффициент α поправки может быть выражен следующим образом:

уравнение 2:

где:

δ является коэффициентом масштабирования, значение которого может быть выбрано таким образом, чтобы увеличить или уменьшить эффект отличия v_n от v при корректировке изначально заданной температуры .

Связывание осуществляемой затяжки с соответствующей целевой рабочей температурой для нагревателя может быть дополнительно основано на объеме аэрозоля, генерируемом из субстрата, образующего аэрозоль, в ответ на более раннюю затяжку, осуществленную в сеансе использования. Таким образом, целевая рабочая температура для нагревателя может, следовательно, зависеть как от i) суммарного номера затяжки, относящегося к осуществляемой затяжке, так и от ii) объема аэрозоля, генерируемого в ответ на более раннюю затяжку. Необязательно целевая рабочая температура может дополнительно зависеть от одного или более из i) интервала времени между осуществляемой затяжкой и более ранней затяжкой (как описано в предыдущих абзацах) и ii) интенсивности более ранней затяжки (как описано в предыдущих абзацах). Подразумевается, что это тесно связано с ситуацией, описанной выше, когда целевая рабочая температура зависит от интенсивности затяжки, причем объем аэрозоля, генерируемый в ответ на затяжку, является одним из подходящих средств характеристики интенсивности той затяжки. Чем больше объем аэрозоля, генерируемый в ответ на затяжку, тем больше расходуется субстрат. По мере расходования субстрата требуется больше энергии и, следовательно, более высокая температура нагревателя для извлечения оставшихся соединений, необходимых для образования аэрозоля. Таким образом, наличие связывания осуществляемой затяжки с соответствующей целевой рабочей температурой для нагревателя, дополнительно основанной на объеме аэрозоля, генерируемом в ответ на более раннюю затяжку, обеспечивает преимущество, позволяющее регулировать целевую рабочую температуру для подсчета расходования субстрата, вызванного характеристиками затяжек, осуществляемых отдельным пользователем. Предпочтительно более ранняя затяжка непосредственно предшествует осуществляемой затяжке в сеансе использования.

Как описано выше, устройство, генерирующее аэрозоль, может хранить заданный тепловой профиль, задающий изменение температуры нагревателя на протяжении заданного распределения затяжек. Предпочтительно заданный тепловой профиль содержит заданный объем аэрозоля, генерируемый из субстрата, образующего аэрозоль, для каждой затяжки из заданного распределения затяжек. Способ может дополнительно включать определение того, отличается ли объем аэрозоля, генерируемый для более ранней затяжки, от заданного объема для соответствующей затяжки из заданного распределения затяжек; корректировку температуры заданного температурного профиля для затяжки в заданном распределении затяжек, которая соответствует суммарному номеру затяжки, относящемуся к осуществляемой затяжке, путем использования этой разницы в объеме; и использование корректированной температуры заданного теплового профиля в качестве целевой рабочей температуры, связанной с осуществляемой затяжкой. Таким образом, заданный тепловой профиль может быть адаптирован согласно характеристикам затяжки отдельного пользователя, тем самым облегчая поддержание эффективного извлечения аэрозоля из субстрата на протяжении сеанса использования. Как описано выше, заданный тепловой профиль может храниться в контроллере, используемом для управления блоком питания. Альтернативно заданный тепловой профиль может храниться в модуле памяти, доступном для такого контроллера. Заданный объем может быть одинаковым по всему заданному распределению затяжек. Неограничивающий пример, изложенный в предыдущих абзацах со ссылкой на уравнения 1 и 2, описывающие использование и корректировку заданного теплового профиля, который использует «заданную интенсивность» для каждой затяжки из заданного распределения затяжек, также применим к варианту, описанному в этом абзаце, заданного теплового профиля, использующего генерируемый «заданный объем» аэрозоля.

Для удобства целевая рабочая температура изменяется на протяжении сеанса использования в пределах диапазона от 320 градусов Цельсия до 350 градусов Цельсия. Такая рабочая температура была признана особенно подходящей при генерировании аэрозоля из субстратов, образующих аэрозоль, которые являются твердыми и содержат табак. Однако настоящее изобретение не ограничено использованием твердых субстратов, образующих аэрозоль, и может быть также применено для использования с жидкими субстратами, образующими аэрозоль. Также желательно ограничить максимальное значение для целевой рабочей температуры на протяжении сеанса использования, чтобы избежать воспламенения и горения субстрата и выделения вредных соединений из субстрата; в качестве примера, этот предел может быть установлен на уровне 400 градусов Цельсия, или 375 градусов Цельсия, или 350 градусов Цельсия. Конкретный диапазон и предел для целевой рабочей температуры на протяжении сеанса использования могут быть установлены согласно характеристикам нагрева конкретного используемого субстрата, образующего аэрозоль, а также энергоемкости используемого источника питания.

Способ может включать обнаружение осуществляемой затяжки путем отслеживания изменения температуры нагревателя в ответ на осуществляемую затяжку. В качестве примера, температура нагревателя может быть обнаружена, как описано в предыдущих абзацах.

Способ может дополнительно включать завершение сеанса использования при первом наступлении одного из следующего: i) достижения суммарным количеством затяжек, осуществленных в сеансе использования, заданного предела затяжек или ii) достижения сеансом использования заданной максимальной продолжительности времени. В качестве примера, заданный предел затяжек может составлять 12 затяжек, и заданная максимальная продолжительность времени может составлять 6 минут. Однако могут быть установлены другие значения для предела затяжек и максимальной продолжительности времени, причем на их выбор влияет ряд факторов. Эти факторы могут включать количество и состав используемого субстрата, образующего аэрозоль, и количество питания, доступного от блока питания в данном сеансе использования. Предпочтительно, чтобы устройство, генерирующее аэрозоль, было портативным и имело размер и массу, подходящие для удерживания устройства рукой пользователя. В свою очередь, эти предпочтения будут влиять на размер и энергоемкость источника питания устройства, генерирующего аэрозоль, что тем самым повлияет на значения, установленные для предела затяжек и максимальной продолжительности времени.

Согласно второму аспекту настоящего изобретения предусмотрен машиночитаемый носитель для использования в устройстве, генерирующем аэрозоль, причем машиночитаемый носитель содержит команды для выполнения способа согласно первому аспекту и любому из его вариантов, как описано выше. Машиночитаемый носитель может содержать компьютерную память. Машиночитаемый носитель может быть предусмотрен в контроллере, используемом для управления блоком питания. Альтернативно машиночитаемый носитель может быть дискретным компонентом, отдельным от такого контроллера, но доступным для него. Предпочтительно машиночитаемый носитель является и читаемым, и записываемым при использовании, что тем самым обеспечивает преимущество, позволяющее корректировать тепловой профиль, хранящийся на машиночитаемом носителе, в ходе сеанса использования.

Согласно третьему аспекту настоящего изобретения предусмотрено устройство, генерирующее аэрозоль, для генерирования аэрозоля из субстрата, образующего аэрозоль, во время сеанса использования. Устройство, генерирующее аэрозоль, содержит:

блок питания, предназначенный для подачи питания на нагреватель во время сеанса использования;

причем устройство, генерирующее аэрозоль, выполнено с возможностью:

связывания затяжки, осуществляемой в сеансе использования, с соответствующей целевой рабочей температурой для нагревателя на основе суммарного номера затяжки, относящегося к осуществляемой затяжке в сеансе использования; и

для осуществляемой затяжки управления подачей питания от блока питания для регулировки температуры нагревателя до целевой рабочей температуры, связанной с осуществляемой затяжкой.

Этот третий аспект предусматривает устройство, генерирующее аэрозоль, которое, в общих чертах, способно выполнять способ согласно первому аспекту и его вариантам, описанным выше. Для полной ясности ниже кратко изложены разные варианты устройства, генерирующего аэрозоль.

Как описано выше в отношении первого аспекта, устройство, генерирующее аэрозоль, может хранить заданный тепловой профиль, задающий изменение температуры нагревателя на протяжении заданного распределения затяжек, причем устройство, генерирующее аэрозоль, выполнено таким образом, что целевая рабочая температура, связанная с осуществляемой затяжкой, представляет собой температуру заданного теплового профиля для затяжки в заданном распределении затяжек, которая соответствует суммарному номеру затяжки, относящемуся к осуществляемой затяжке.

Как описано выше в отношении первого аспекта, заданный тепловой профиль может храниться в контроллере, используемом для управления блоком питания. Альтернативно заданный тепловой профиль может храниться в модуле памяти, доступном для такого контроллера.

Как описано выше в отношении первого аспекта, заданный тепловой профиль может содержать заданную взаимосвязь между параметром затяжки и заданным распределением затяжек. Кроме того, устройство, генерирующее аэрозоль, предпочтительно выполнено с возможностью: определения того, отличается ли значение параметра затяжки для любой или обеих из осуществляемой затяжки и более ранней затяжки от значения параметра затяжки для соответствующих затяжек из заданного распределения затяжек; корректировки температуры заданного теплового профиля для затяжки в заданном распределении затяжек, которая соответствует суммарному номеру затяжки, относящемуся к осуществляемой затяжке, путем использования этой разницы в значении параметра затяжки; и использования корректированной температуры нагревателя заданного теплового профиля в качестве целевой рабочей температуры, связанной с осуществляемой затяжкой.

Как описано для первого аспекта, параметр затяжки может содержать одно или более из: интервала времени между последовательными затяжками; интенсивности затяжки; и объема аэрозоля, генерируемого из субстрата, образующего аэрозоль, в ответ на затяжку.

Обеспечение заданного порогового предела для теплового профиля, как описано для первого аспекта, в равной степени применимо к устройству, генерирующему аэрозоль, согласно этому третьему аспекту настоящего изобретения.

Устройство, генерирующее аэрозоль, также может быть выполнено: с возможностью определения интервала времени между осуществляемой затяжкой и более ранней затяжкой; и таким образом, что связывание осуществляемой затяжки с соответствующей целевой рабочей температурой для нагревателя дополнительно основано на определенном интервале времени.

Как было описано ранее, устройство, генерирующее аэрозоль, может хранить заданный тепловой профиль, задающий изменение температуры нагревателя на протяжении заданного распределения затяжек. Предпочтительно заданный тепловой профиль содержит заданный промежуток времени между последовательными затяжками из заданного распределения затяжек, причем устройство, генерирующее аэрозоль, выполнено с возможностью: определения того, отличается ли определенный интервал времени между осуществляемой затяжкой и более ранней затяжкой от заданного промежутка времени между соответствующими затяжками из заданного распределения затяжек; корректировки температуры заданного теплового профиля для затяжки в заданном распределении затяжек, которая соответствует суммарному номеру затяжки, относящемуся к осуществляемой затяжке, путем использования этой разницы во времени; и использования корректированной температуры заданного теплового профиля в качестве целевой рабочей температуры, связанной с осуществляемой затяжкой. Пример, описанный в предыдущих абзацах (для способа согласно первому аспекту), использования и корректировки заданного теплового профиля, использующего «заданный промежуток времени» между последовательными затяжками из заданного распределения затяжек, в равной степени применим для обеспечения понимания конфигурации устройства, изложенного в этом абзаце.

Устройство, генерирующее аэрозоль, также может быть выполнено: с возможностью определения интенсивности более ранней затяжки, осуществленной в сеансе использования; и таким образом, что связывание осуществляемой затяжки с соответствующей целевой рабочей температурой для нагревателя дополнительно основано на определенной интенсивности более ранней затяжки. Как рассмотрено в предыдущих абзацах для первого аспекта, интенсивность данной затяжки может характеризоваться различными способами. В качестве примера, интенсивность затяжки может характеризоваться объемом аэрозоля, генерируемым из субстрата в ответ на эту затяжку. Соответственно, устройство, генерирующее аэрозоль, может быть выполнено с возможностью: определения объема аэрозоля, генерируемого из субстрата, образующего аэрозоль, в ответ на более раннюю затяжку; и использования определенного объема при определении интенсивности более ранней затяжки.

Как описано выше, устройство, генерирующее аэрозоль, может хранить заданный тепловой профиль, задающий изменение температуры нагревателя на протяжении заданного распределения затяжек. Предпочтительно заданный тепловой профиль содержит заданную интенсивность для каждой затяжки из заданного распределения затяжек, причем устройство, генерирующее аэрозоль, выполнено с возможностью: определения того, отличается ли определенная интенсивность более ранней затяжки от заданной интенсивности для соответствующей затяжки из заданного распределения затяжек; корректировки температуры заданного теплового профиля для затяжки в заданном распределении затяжек, которая соответствует суммарному номеру затяжки, относящемуся к осуществляемой затяжке, путем использования этой разницы в интенсивности; и использования корректированной температуры заданного теплового профиля в качестве целевой рабочей температуры, связанной с осуществляемой затяжкой. Пример, описанный в предыдущих абзацах (для способа согласно первому аспекту), использования и корректировки заданного теплового профиля, использующего «заданную интенсивность» для каждой затяжки из заданного распределения затяжек, в равной степени применим для обеспечения понимания конфигурации устройства, изложенного в этом абзаце.

Устройство, генерирующее аэрозоль, также может быть выполнено: с возможностью определения объема аэрозоля, генерируемого из субстрата, образующего аэрозоль, в ответ на более раннюю затяжку, осуществленную в сеансе использования; и таким образом, что связывание осуществляемой затяжки с соответствующей целевой рабочей температурой для нагревателя дополнительно основано на определенном объеме для более ранней затяжки. Как отмечалось в предыдущих абзацах, это тесно связано с ситуацией, описанной выше, когда целевая рабочая температура зависит от интенсивности затяжки, причем объем аэрозоля, генерируемый в ответ на затяжку, является одним из подходящих средств характеристики интенсивности той затяжки.

Как описано выше, устройство, генерирующее аэрозоль, может хранить заданный тепловой профиль, задающий изменение температуры нагревателя на протяжении заданного распределения затяжек. Предпочтительно заданный тепловой профиль содержит заданный объем аэрозоля, генерируемый из субстрата, образующего аэрозоль, для каждой затяжки из заданного распределения затяжек, причем устройство, генерирующее аэрозоль, выполнено с возможностью: определения того, отличается ли определенный объем аэрозоля, генерируемый для более ранней затяжки, от заданного объема для соответствующей затяжки из заданного распределения затяжек; корректировки температуры заданного температурного профиля для затяжки в заданном распределении затяжек, которая соответствует суммарному номеру затяжки, относящемуся к осуществляемой затяжке, путем использования этой разницы в объеме; и использования корректированной температуры заданного теплового профиля в качестве целевой рабочей температуры, связанной с осуществляемой затяжкой.

Подобным образом и по тем же соображениям, которые рассмотрены в предыдущих абзацах для способа согласно первому аспекту, устройство, генерирующее аэрозоль, может быть выполнено таким образом, что целевая рабочая температура ограничена изменением в пределах диапазона от 320 градусов Цельсия до 350 градусов Цельсия.

Устройство, генерирующее аэрозоль, может быть выполнено с возможностью обнаружения осуществляемой затяжки путем отслеживания изменения температуры нагревателя в ответ на осуществляемую затяжку.

Подобным образом и по тем же соображениям, которые рассмотрены в предыдущих абзацах для способа согласно первому аспекту, устройство, генерирующее аэрозоль, также может быть выполнено с возможностью завершения сеанса использования при первом наступлении одного из следующего: i) достижения суммарным количеством затяжек, осуществленных в сеансе использования, заданного предела затяжек или ii) достижения сеансом использования заданной максимальной предельной продолжительности времени.

Устройство, генерирующее аэрозоль, может содержать нагреватель. В качестве примера, нагреватель может представлять собой резистивный нагревательный элемент, который предназначен для установки вокруг или внутри субстрата, образующего аэрозоль. Альтернативно нагреватель может быть отличающимся и отдельным от устройства. Например, нагреватель может быть токоприемником, образующим часть изделия, отличающуюся от устройства, в котором изделие содержит субстрат, образующий аэрозоль. В таком примере устройство, генерирующее аэрозоль, может содержать индуктор, причем блок питания выполнен с возможностью обеспечения питания на индуктор таким образом, чтобы при использовании устройства с изделием индуктор индуцировал вихревые токи в токоприемнике, тем самым приводя к нагреву токоприемника.

В четвертом аспекте предусмотрена система, генерирующая аэрозоль, причем система содержит устройство, генерирующее аэрозоль, согласно третьему аспекту и любому из его вариантов, описанных выше, и изделие, генерирующее аэрозоль, причем изделие, генерирующее аэрозоль, содержит нагреватель и субстрат, образующий аэрозоль, при этом устройство, генерирующее аэрозоль, выполнено с возможностью вмещения изделия, генерирующего аэрозоль.

В качестве примера, нагреватель может быть выполнен в виде токоприемника, причем устройство, генерирующее аэрозоль, содержит индуктор, подключенный к блоку питания. Изделие и устройство, генерирующие аэрозоль, предпочтительно выполнены таким образом, что при вмещении изделия в устройство индуктор и токоприемник расположены относительно друг друга так, что обеспечение питания от блока питания на индуктор индуцирует вихревые токи в токоприемнике, тем самым вызывая нагрев субстрата, образующего аэрозоль.

Настоящее изобретение определено в формуле изобретения. Однако ниже предусмотрен не являющийся исчерпывающим перечень неограничивающих примеров. Любой один или более признаков этих примеров можно комбинировать с любым одним или более признаками другого примера, варианта осуществления или аспекта, описанных в настоящем документе.

Пример Ex1: Способ эксплуатации устройства, генерирующего аэрозоль, для генерирования аэрозоля из субстрата, образующего аэрозоль, во время сеанса использования, причем устройство, генерирующее аэрозоль, содержит:

блок питания, предназначенный для подачи питания на нагреватель во время сеанса использования;

причем способ включает:

связывание затяжки, осуществляемой в сеансе использования, с соответствующей целевой рабочей температурой для нагревателя на основе суммарного номера затяжки, относящегося к осуществляемой затяжке в сеансе использования; и

для осуществляемой затяжки управление подачей питания от блока питания для регулировки температуры нагревателя до целевой рабочей температуры, связанной с осуществляемой затяжкой.

Пример Ex2: Способ согласно Ex1, в котором устройство, генерирующее аэрозоль, хранит заданный тепловой профиль, задающий изменение температуры нагревателя на протяжении заданного распределения затяжек, при этом целевая рабочая температура, связанная с осуществляемой затяжкой, представляет собой температуру заданного теплового профиля для затяжки в заданном распределении затяжек, которая соответствует суммарному номеру затяжки, относящемуся к осуществляемой затяжке.

Пример Ex3: Способ согласно Ex2, при этом заданный тепловой профиль содержит заданную взаимосвязь между параметром затяжки и заданным распределением затяжек; причем способ дополнительно включает:

определение того, отличается ли значение параметра затяжки для любой или обеих из осуществляемой затяжки и более ранней затяжки, осуществленной в сеансе использования, от значения параметра затяжки для соответствующих затяжек из заданного распределения затяжек;

корректировку температуры заданного теплового профиля для затяжки в заданном распределении затяжек, которая соответствует суммарному номеру затяжки, относящемуся к осуществляемой затяжке, путем использования определенной разницы в значении параметра затяжки; и

использование корректированной температуры заданного теплового профиля в качестве целевой рабочей температуры, связанной с осуществляемой затяжкой.

Пример Ex4: Способ согласно Ex3, в котором параметр затяжки содержит одно или более из:

интервала времени между последовательными затяжками;

интенсивности затяжки; и

объема аэрозоля, генерируемого из субстрата, образующего аэрозоль, в ответ на затяжку.

Пример Ex5: Способ согласно любому из Ex1-Ex4, при этом связывание осуществляемой затяжки с соответствующей целевой рабочей температурой для нагревателя дополнительно основано на интервале времени между осуществляемой затяжкой и более ранней затяжкой, осуществленной в сеансе использования.

Пример Ex6: Способ согласно Ex5, в котором более ранняя затяжка непосредственно предшествует осуществляемой затяжке в сеансе использования.

Пример Ex7: Способ согласно любому из Ex5 или Ex6, в котором устройство, генерирующее аэрозоль, хранит заданный тепловой профиль, задающий изменение температуры нагревателя на протяжении заданного распределения затяжек, причем заданный тепловой профиль содержит заданный промежуток времени между последовательными затяжками из заданного распределения затяжек;

причем способ дополнительно включает:

определение того, отличается ли интервал времени между осуществляемой затяжкой и более ранней затяжкой от заданного промежутка времени между соответствующими затяжками из заданного распределения затяжек;

корректировку температуры заданного теплового профиля для затяжки в заданном распределении затяжек, которая соответствует суммарному номеру затяжки, относящемуся к осуществляемой затяжке, путем использования этой разницы во времени; и

использование корректированной температуры заданного теплового профиля в качестве целевой рабочей температуры, связанной с осуществляемой затяжкой.

Пример Ex8: Способ согласно Ex7, в котором заданный промежуток времени является неодинаковым по всему заданному распределению затяжек.

Пример Ex9: Способ согласно любому из Ex1-Ex8, при этом связывание осуществляемой затяжки с соответствующей целевой рабочей температурой для нагревателя дополнительно основано на интенсивности более ранней затяжки, осуществленной в сеансе использования.

Пример Ex10: Способ согласно Ex9, в котором более ранняя затяжка является непосредственным предшественником осуществляемой затяжки.

Пример Ex11: Способ согласно любому из Ex9 или Ex10, в котором устройство, генерирующее аэрозоль, хранит заданный тепловой профиль, задающий изменение температуры нагревателя на протяжении заданного распределения затяжек, причем заданный тепловой профиль содержит заданную интенсивность для каждой затяжки из заданного распределения затяжек;

причем способ дополнительно включает:

определение того, отличается ли интенсивность более ранней затяжки от заданной интенсивности для соответствующей затяжки из заданного распределения затяжек;

корректировку температуры заданного теплового профиля для затяжки в заданном распределении затяжек, которая соответствует суммарному номеру затяжки, относящемуся к осуществляемой затяжке, путем использования этой разницы в интенсивности; и

использование корректированной температуры заданного теплового профиля в качестве целевой рабочей температуры, связанной с осуществляемой затяжкой.

Пример Ex12: Способ согласно Ex11, в котором заданная интенсивность является неодинаковой по всему заданному распределению затяжек.

Пример Ex13: Способ согласно любому из Ex9-Ex12, причем способ дополнительно включает:

определение объема аэрозоля, генерируемого из субстрата, образующего аэрозоль, в ответ на более раннюю затяжку, и использование определенного объема для определения интенсивности более ранней затяжки.

Пример Ex14: Способ согласно любому из Ex1-13, при этом связывание осуществляемой затяжки с соответствующей целевой рабочей температурой для нагревателя дополнительно основано на объеме аэрозоля, генерируемом из субстрата, образующего аэрозоль, в ответ на более раннюю затяжку, осуществленную в сеансе использования.

Пример Ex15: Способ согласно Ex14, в котором более ранняя затяжка является непосредственным предшественником осуществляемой затяжки.

Пример Ex16: Способ согласно любому из Ex14 или Ex15, в котором устройство, генерирующее аэрозоль, хранит заданный тепловой профиль, задающий изменение температуры нагревателя на протяжении заданного распределения затяжек, причем заданный тепловой профиль содержит заданный объем аэрозоля, генерируемый из субстрата, образующего аэрозоль, для каждой затяжки из заданного распределения затяжек;

причем способ дополнительно включает:

определение того, отличается ли объем аэрозоля, генерируемый для более ранней затяжки, от заданного объема для соответствующей затяжки из заданного распределения затяжек;

корректировку температуры заданного температурного профиля для затяжки в заданном распределении затяжек, которая соответствует суммарному номеру затяжки, относящемуся к осуществляемой затяжке, путем использования этой разницы в объеме; и

использование корректированной температуры заданного теплового профиля в качестве целевой рабочей температуры, связанной с осуществляемой затяжкой.

Пример Ex17: Способ согласно Ex16, в котором заданный объем является неодинаковым по всему заданному распределению затяжек.

Пример Ex18: Способ согласно любому из Ex1-Ex17, в котором целевая рабочая температура изменяется на протяжении сеанса использования в пределах диапазона от 320 градусов Цельсия до 350 градусов Цельсия.

Пример Ex19: Способ согласно любому из Ex1-Ex18, причем способ включает обнаружение осуществляемой затяжки путем отслеживания изменения температуры нагревателя в ответ на осуществляемую затяжку.

Пример Ex20: Способ согласно любому из Ex1-Ex19, причем способ дополнительно включает завершение сеанса использования при первом наступлении одного из следующего:

i) достижения суммарным количеством затяжек, осуществленных в сеансе использования, заданного предела затяжек или ii) достижения сеансом использования заданной максимальной продолжительности времени.

Пример Ex21: Машиночитаемый носитель для использования в устройстве, генерирующем аэрозоль, причем машиночитаемый носитель содержит команды для выполнения способа согласно любому из Ex1-Ex20.

Пример Ex22: Устройство, генерирующее аэрозоль, для генерирования аэрозоля из субстрата, образующего аэрозоль, во время сеанса использования, причем устройство, генерирующее аэрозоль, содержит:

блок питания, предназначенный для подачи питания на нагреватель во время сеанса использования;

причем устройство, генерирующее аэрозоль, выполнено с возможностью:

связывания затяжки, осуществляемой в сеансе использования, с соответствующей целевой рабочей температурой для нагревателя на основе суммарного номера затяжки, относящегося к осуществляемой затяжке в сеансе использования; и

для осуществляемой затяжки управления подачей питания от блока питания для регулировки температуры нагревателя до целевой рабочей температуры, связанной с осуществляемой затяжкой.

Пример Ex23: Устройство, генерирующее аэрозоль, согласно Ex22, в котором устройство, генерирующее аэрозоль, хранит заданный тепловой профиль, задающий изменение температуры нагревателя на протяжении заданного распределения затяжек, причем устройство, генерирующее аэрозоль, выполнено таким образом, что целевая рабочая температура, связанная с осуществляемой затяжкой, представляет собой температуру заданного теплового профиля для затяжки в заданном распределении затяжек, которая соответствует суммарному номеру затяжки, относящемуся к осуществляемой затяжке.

Пример Ex24: Устройство, генерирующее аэрозоль, согласно Ex23, в котором заданный тепловой профиль, хранящийся в устройстве, генерирующем аэрозоль, содержит заданную взаимосвязь между параметром затяжки и заданным распределением затяжек; при этом устройство, генерирующее аэрозоль, выполнено с возможностью:

определения того, отличается ли значение параметра затяжки для любой или обеих из осуществляемой затяжки и более ранней затяжки от значения параметра затяжки для соответствующих затяжек из заданного распределения затяжек;

корректировки температуры заданного теплового профиля для затяжки в заданном распределении затяжек, которая соответствует суммарному номеру затяжки, относящемуся к осуществляемой затяжке, путем использования этой разницы в значении параметра затяжки; и

использования корректированной температуры нагревателя заданного теплового профиля в качестве целевой рабочей температуры, связанной с осуществляемой затяжкой.

Пример Ex25: Устройство, генерирующее аэрозоль, согласно Ex24, в котором параметр затяжки содержит одно или более из:

интервала времени между последовательными затяжками;

интенсивности затяжки; и

объема аэрозоля, генерируемого из субстрата, образующего аэрозоль, в ответ на затяжку.

Пример Ex26: Устройство, генерирующее аэрозоль, согласно любому из Ex22-Ex25, при этом устройство, генерирующее аэрозоль, выполнено:

с возможностью определения интервала времени между осуществляемой затяжкой и более ранней затяжкой; и

таким образом, что связывание осуществляемой затяжки с соответствующей целевой рабочей температурой для нагревателя дополнительно основано на определенном интервале времени.

Пример Ex27: Устройство, генерирующее аэрозоль, согласно Ex26, при этом устройство, генерирующее аэрозоль, хранит заданный тепловой профиль, задающий изменение температуры нагревателя на протяжении заданного распределения затяжек, причем заданный тепловой профиль содержит заданный промежуток времени между последовательными затяжками из заданного распределения затяжек;

при этом устройство, генерирующее аэрозоль, выполнено с возможностью:

определения того, отличается ли определенный интервал времени между осуществляемой затяжкой и более ранней затяжкой от заданного промежутка времени между соответствующими затяжками из заданного распределения затяжек;

корректировки температуры заданного теплового профиля для затяжки в заданном распределении затяжек, которая соответствует суммарному номеру затяжки, относящемуся к осуществляемой затяжке, путем использования этой разницы во времени; и

использования корректированной температуры заданного теплового профиля в качестве целевой рабочей температуры, связанной с осуществляемой затяжкой.

Пример Ex28: Устройство, генерирующее аэрозоль, согласно любому из Ex22-Ex27, причем устройство, генерирующее аэрозоль, дополнительно выполнено:

с возможностью определения интенсивности более ранней затяжки, осуществленной в сеансе использования; и

таким образом, что связывание осуществляемой затяжки с соответствующей целевой рабочей температурой для нагревателя дополнительно основано на определенной интенсивности более ранней затяжки.

Пример Ex29: Устройство, генерирующее аэрозоль, согласно Ex28, в котором устройство, генерирующее аэрозоль, хранит заданный тепловой профиль, задающий изменение температуры нагревателя на протяжении заданного распределения затяжек, причем заданный тепловой профиль содержит заданную интенсивность для каждой затяжки из заданного распределения затяжек;

при этом устройство, генерирующее аэрозоль, выполнено с возможностью:

определения того, отличается ли определенная интенсивность более ранней затяжки от заданной интенсивности для соответствующей затяжки из заданного распределения затяжек;

корректировки температуры заданного теплового профиля для затяжки в заданном распределении затяжек, которая соответствует суммарному номеру затяжки, относящемуся к осуществляемой затяжке, путем использования этой разницы в интенсивности; и

использования корректированной температуры заданного теплового профиля в качестве целевой рабочей температуры, связанной с осуществляемой затяжкой.

Пример Ex30: Устройство, генерирующее аэрозоль, согласно любому из Ex28 или Ex29, в котором устройство, генерирующее аэрозоль, выполнено с возможностью:

определения объема аэрозоля, генерируемого из субстрата, образующего аэрозоль, в ответ на более раннюю затяжку; и

использования определенного объема при определении интенсивности более ранней затяжки.

Пример Ex31: Устройство, генерирующее аэрозоль, согласно любому из Ex22-Ex30, причем устройство, генерирующее аэрозоль, дополнительно выполнено:

с возможностью определения объема аэрозоля, генерируемого из субстрата, образующего аэрозоль, в ответ на более раннюю затяжку, осуществленную в сеансе использования; и

таким образом, что связывание осуществляемой затяжки с соответствующей целевой рабочей температурой для нагревателя дополнительно основано на определенном объеме для более ранней затяжки.

Пример Ex32: Устройство, генерирующее аэрозоль, согласно Ex31, в котором устройство, генерирующее аэрозоль, хранит заданный тепловой профиль, задающий изменение температуры нагревателя на протяжении заданного распределения затяжек, причем заданный тепловой профиль содержит заданный объем аэрозоля, генерируемый из субстрата, образующего аэрозоль, для каждой затяжки из заданного распределения затяжек;

при этом устройство, генерирующее аэрозоль, выполнено с возможностью:

определения того, отличается ли определенный объем аэрозоля, генерируемый для более ранней затяжки, от заданного объема для соответствующей затяжки из заданного распределения затяжек;

корректировки температуры заданного температурного профиля для затяжки в заданном распределении затяжек, которая соответствует суммарному номеру затяжки, относящемуся к осуществляемой затяжке, путем использования этой разницы в объеме; и

использования корректированной температуры заданного теплового профиля в качестве целевой рабочей температуры, связанной с осуществляемой затяжкой.

Пример Ex33: Устройство, генерирующее аэрозоль, согласно любому из Ex22-Ex32, в котором устройство, генерирующее аэрозоль, выполнено таким образом, что целевая рабочая температура ограничена изменением в пределах диапазона от 320 градусов Цельсия до 350 градусов Цельсия.

Пример Ex34: Устройство, генерирующее аэрозоль, согласно любому из Ex22-Ex33, в котором устройство, генерирующее аэрозоль, выполнено с возможностью обнаружения осуществляемой затяжки путем отслеживания изменения температуры нагревателя в ответ на осуществляемую затяжку.

Пример Ex35: Устройство, генерирующее аэрозоль, согласно любому из Ex22-Ex34, в котором устройство, генерирующее аэрозоль, выполнено с возможностью завершения сеанса использования при первом наступлении одного из следующего:

i) достижения суммарным количеством затяжек, осуществленных в сеансе использования, заданного предела затяжек или ii) достижения сеансом использования заданной максимальной предельной продолжительности времени.

Пример Ex36: Устройство, генерирующее аэрозоль, согласно любому из Ex22-Ex35, в котором устройство, генерирующее аэрозоль, содержит нагреватель.

Пример Ex37: Система, генерирующая аэрозоль, причем система содержит устройство, генерирующее аэрозоль, согласно любому из пунктов 22-35 и изделие, генерирующее аэрозоль, причем изделие, генерирующее аэрозоль, содержит нагреватель и субстрат, образующий аэрозоль, при этом устройство, генерирующее аэрозоль, выполнено с возможностью вмещения изделия, генерирующего аэрозоль.

Далее будут дополнительно описаны примеры со ссылкой на чертежи, на которых:

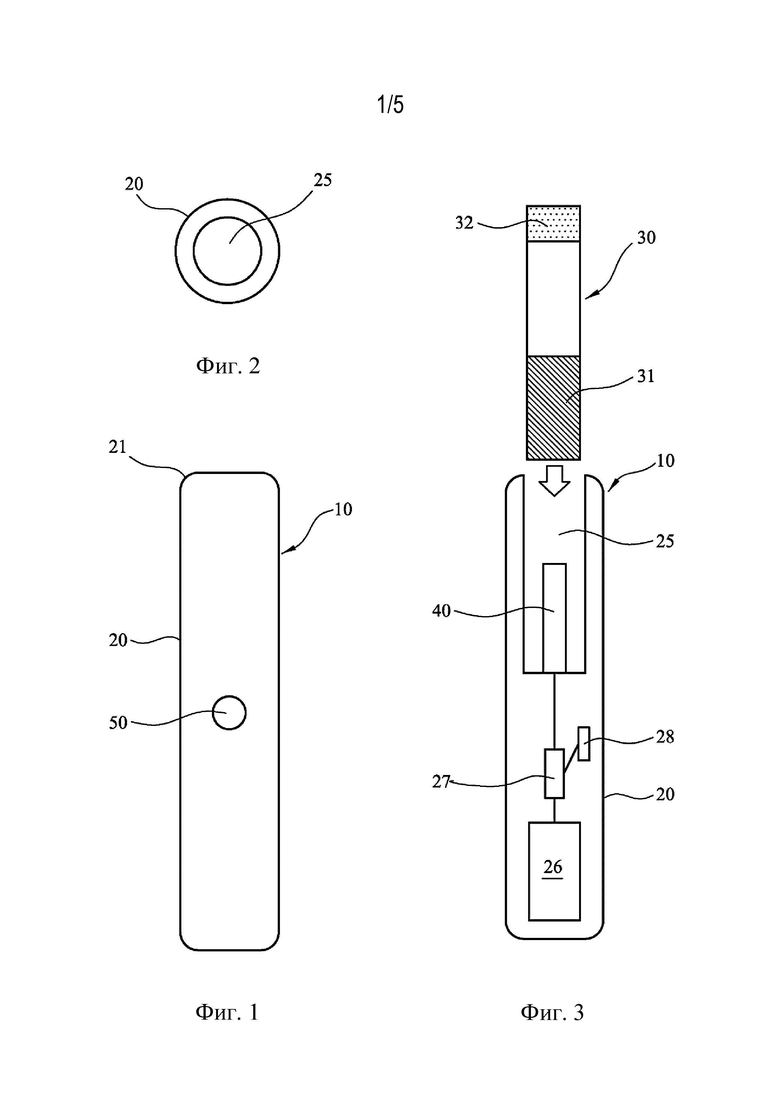

фиг. 1 - схематический вид сбоку устройства, генерирующего аэрозоль;

фиг. 2 - схематический вид с верхнего конца устройства, генерирующего аэрозоль, с фиг. 1;

фиг. 3 - схематический вид сбоку в разрезе устройства, генерирующего аэрозоль, по фиг. 1 и изделия, генерирующего аэрозоль, для использования с устройством;

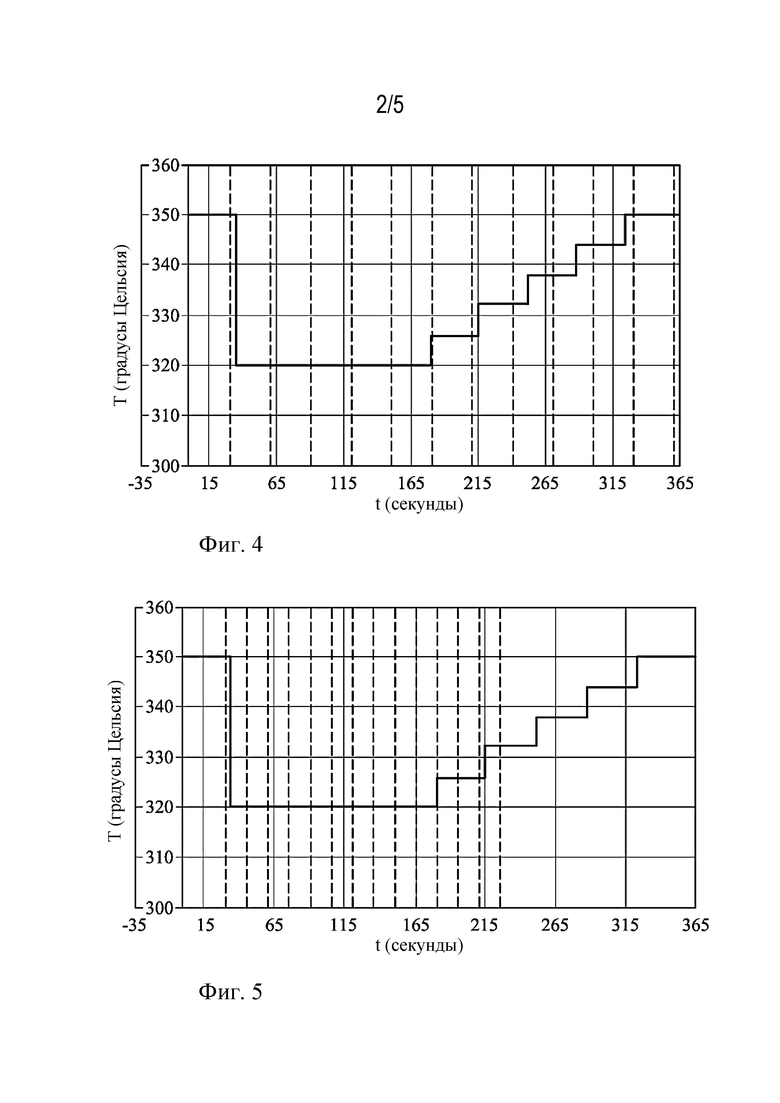

фиг. 4 - тепловой профиль известного уровня техники, используемый в работе известных устройств, генерирующих аэрозоль;

фиг. 5 - изменение целевой рабочей температуры нагревателя устройства, генерирующего аэрозоль, в результате использования теплового профиля известного уровня техники по фиг. 4 в сценарии, в котором пользователь осуществляет последовательные затяжки, каждая из которых разнесена на интервал в 15 секунд;

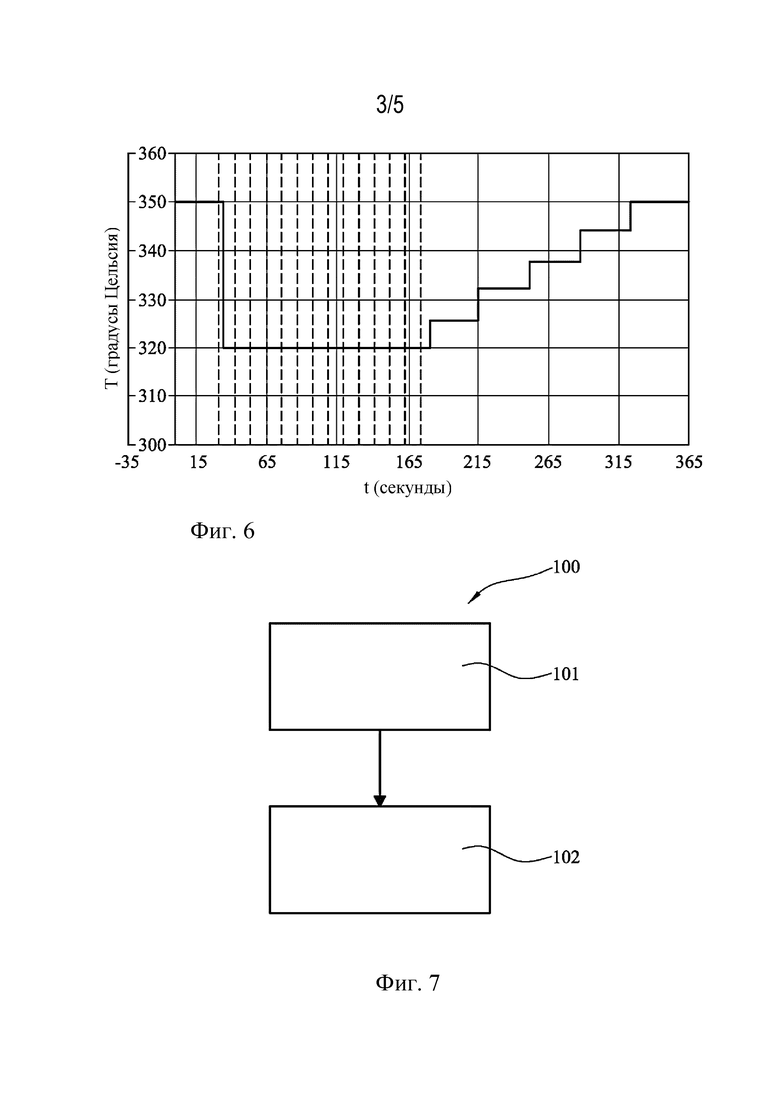

фиг. 6 - изменение целевой рабочей температуры нагревателя устройства, генерирующего аэрозоль, в результате использования теплового профиля известного уровня техники по фиг. 4 в сценарии, в котором пользователь осуществляет последовательные затяжки, каждая из которых разнесена на интервал в 11 секунд;

фиг. 7 - способ в соответствии с настоящим изобретением, в котором целевая рабочая температура для нагревателя отрегулирована в зависимости от номера затяжки;

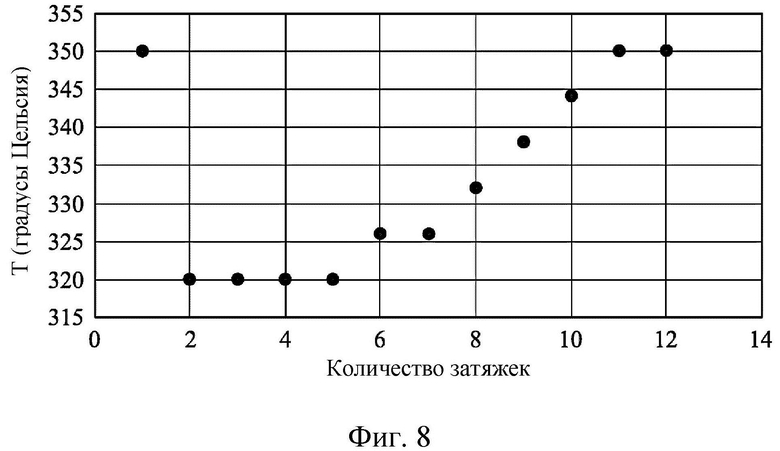

фиг. 8 - тепловой профиль согласно настоящему изобретению, в котором целевая рабочая температура для нагревателя задана в зависимости от номера затяжки;

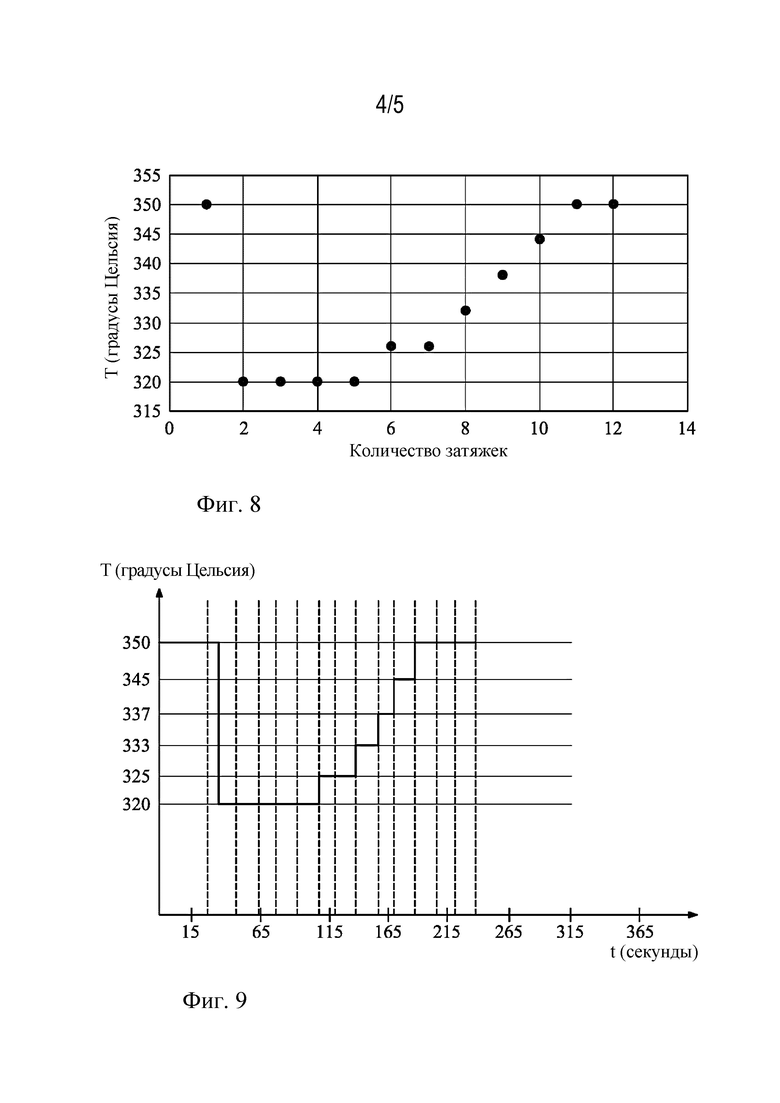

фиг. 9 - изменение целевой рабочей температуры нагревателя при использовании теплового профиля с фиг. 8 в сценарии, в котором пользователь осуществляет затяжки с одинаковыми интервалами;

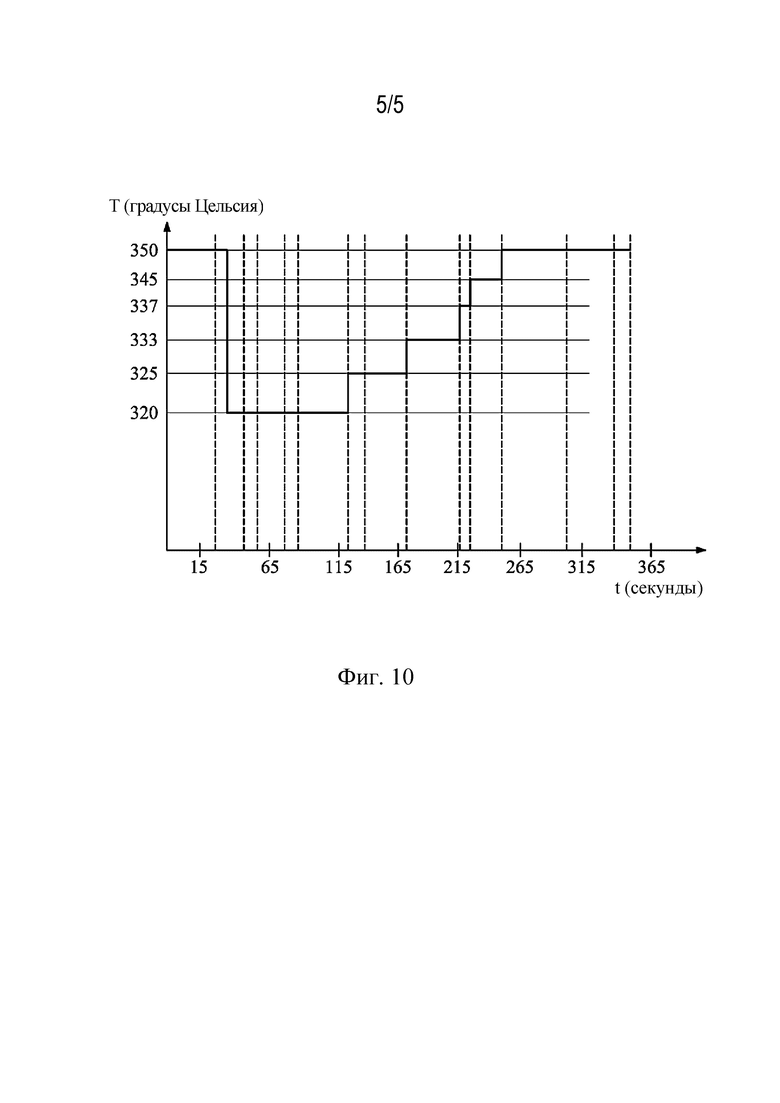

фиг. 10 - изменение целевой рабочей температуры нагревателя при использовании теплового профиля с фиг. 8 в сценарии, в котором пользователь осуществляет затяжки с изменяющимися (т.е. неодинаковыми) интервалами.

Иллюстративное устройство 10, генерирующее аэрозоль, является удерживаемым рукой устройством, генерирующим аэрозоль, и имеет продолговатую форму, заданную корпусом 20, который имеет по существу круглоцилиндрическую форму (см. фиг. 1, 2 и 3). Устройство 10, генерирующее аэрозоль, содержит открытую полость 25, расположенную на ближнем конце 21 корпуса 20, для вмещения изделия 30, генерирующего аэрозоль, содержащего субстрат 31, образующий аэрозоль. Устройство 10, генерирующее аэрозоль, имеет батарею 26, управляющую электронику 27 и модуль 28 памяти, расположенный внутри корпуса 20. Модуль 28 памяти является читаемым и записываемым при использовании. Электрический нагреватель 40 расположен внутри устройства 10 для нагрева по меньшей мере части 31 в виде субстрата, образующего аэрозоль, изделия 30, генерирующего аэрозоль, когда изделие, генерирующее аэрозоль, вмещено в полости 25. В модуле 28 памяти хранится тепловой профиль, доступный для управляющей электроники 27 во время использования устройства 10. Тепловой профиль задает, как целевая рабочая температура для нагревателя 40 изменяется в сеансе использования.

Устройство, генерирующее аэрозоль, выполнено с возможностью вмещения расходного изделия 30, генерирующего аэрозоль. Изделие 30, генерирующее аэрозоль, имеет форму цилиндрического стержня и содержит субстрат 31, образующий аэрозоль (см. фиг. 3). Субстрат 31, образующий аэрозоль, является твердым субстратом, образующим аэрозоль, содержащим табак. Изделие 30, генерирующее аэрозоль, дополнительно содержит мундштук, такой как фильтр 32, расположенный в коаксиальном выравнивании с субстратом 31, образующим аэрозоль, внутри цилиндрического стержня. Изделие 30, генерирующее аэрозоль, имеет диаметр, по существу равный диаметру полости 25 устройства 10, и длину, которая больше глубины полости 25, так что, когда изделие 30 вмещено в полости 25 устройства 10, мундштук 32 проходит за пределы полости 25, и пользователь может осуществлять на нем затяжку по аналогии с обычной сигаретой.

При использовании пользователь вставляет изделие 30 в полость 25 устройства 10, генерирующего аэрозоль, и включает устройство 10 нажатием кнопки 50 пользователя (см. фиг. 1) с целью активации нагревателя 40 для начала сеанса использования. Нагреватель 40 нагревает субстрат 31, образующий аэрозоль, изделия 30 таким образом, что летучие соединения субстрата, образующего аэрозоль, высвобождаются и распыляются с образованием аэрозоля. Пользователь осуществляет затяжку на мундштуке изделия 30 и вдыхает аэрозоль, генерируемый из нагретого субстрата 31, образующего аэрозоль. После активации температура нагревателя 40 повышается от температуры окружающей среды до заданной температуры для нагрева субстрата, образующего аэрозоль. Заданная температура задана в тепловом профиле, хранящемся в памяти 28. После активации и на протяжении сеанса использования управляющая электроника 27 устройства 10 получает доступ к тепловому профилю, хранящемуся в модуле 28 памяти, чтобы управлять подачей питания от батареи 26 на нагреватель 40 для регулировки температуры нагревателя в соответствии с тепловым профилем. Нагреватель 40 продолжает нагревать изделие 30, генерирующее аэрозоль, до конца сеанса использования, когда нагреватель деактивируется и охлаждается. В некоторых конкретных примерах нагреватель 40 может быть резистивным нагревательным элементом. В некоторых конкретных примерах нагреватель 40 может являться токоприемником, расположенным в изменяющемся магнитном поле таким образом, что он нагревается посредством индукции.

В конце сеанса использования изделие 30 удаляют из устройства 10 для утилизации, а устройство 10 может быть соединено с внешним источником питания для зарядки батареи 26 устройства 10.

Изделие 30, генерирующее аэрозоль, для использования с устройством 10 имеет конечное количество субстрата 31, образующего аэрозоль, и, таким образом, сеанс использования должен иметь конечную продолжительность для предотвращения попытки пользователя создать аэрозоль, когда субстрат, образующий аэрозоль, был израсходован. Сеанс использования выполнен так, что имеет максимальную продолжительность, определенную максимальным периодом времени от начала сеанса использования. Сеанс использования также выполнен так, что имеет продолжительность, которая меньше максимального периода времени, если параметр взаимодействия пользователя, зафиксированный во время сеанса использования, достигает порога до истечения максимального периода времени. В конкретном примере параметр взаимодействия пользователя представляет собой суммарное количество затяжек, осуществленных на устройстве пользователем на протяжении сеанса использования, с порогом в 14 затяжек, заданным для суммарного количества затяжек. Таким образом, для этого конкретного примера устройство 10, генерирующее аэрозоль, выполнено таким образом, что каждый сеанс использования имеет максимальную продолжительность, заданную первым наступлением одного из следующего: i) 6 минут с момента активации сеанса использования или ii) в общем 14 затяжек, осуществленных в сеансе использования.

В устройствах известного уровня техники тепловой профиль, используемый для регулировки температуры нагревателя 40, представляет собой заданный температурный профиль, который изменяет целевую рабочую температуру для нагревателя исключительно в зависимости от прошедшего времени сеанса использования. На фиг. 4 показан такой тепловой профиль известного уровня техники. Тепловой профиль известного уровня техники основан на поведении идеализированного или гипотетического пользователя и задает температурный профиль для нагревателя 40, который изменяет целевую рабочую температуру для нагревателя 40 исключительно в зависимости от прошедшего времени. Тепловой профиль известного уровня техники по фиг. 4 построен в предположении, что пользователь осуществляет каждую последующую затяжку на устройстве 10 с интервалами в 30 секунд, в результате чего сеанс использования имеет продолжительность 6 минут (360 секунд). Эти гипотетические или идеализированные затяжки представлены пунктирными линиями на фиг. 4.

Работа устройства 10 с использованием теплового профиля известного уровня техники по фиг. 4 далее описана для трех разных сценариев.

В первом сценарии пользователь активирует устройство 10 нажатием кнопки 50 пользователя, чтобы начать сеанс использования с неиспользованным изделием 30, а затем осуществляет серию из 12 последовательных затяжек, разнесенных друг от друга на интервалы в 30 секунд. Поскольку пользователь осуществляет затяжки со скоростью, которая соответствует предположениям, сделанными для теплового профиля по фиг. 4, батарея 26 (под управлением управляющей электроники 27) будет обеспечивать питание на нагреватель 40 на протяжении 6-минутного сеанса использования, что соответствует 12 затяжкам, разнесенным на интервалы в 30 секунд. По сути нагреватель 40 будет отрегулирован в соответствии с тепловым профилем, показанным на фиг. 4. В результате аэрозоль из субстрата 31, образующего аэрозоль, будет по существу израсходован.

Во втором сценарии пользователь активирует устройство 10 нажатием кнопки 50 пользователя, чтобы начать сеанс использования с неиспользованным изделием 30. Однако, в отличие от первого сценария, после осуществления первой затяжки через 30 секунд после начала сеанса использования пользователь осуществляет все последующие затяжки, разнесенные друг от друга на интервалы всего в 15 секунд. Эта более высокая скорость затяжек приводит к преждевременному завершению сеанса использования устройством 10 по той причине, что пороговый предел в 14 затяжек достигают до истечения 6 минут (360 секунд) в сеансе использования. Влияние увеличенной скорости затяжки на температуру нагревателя на протяжении этого сеанса использования с уменьшенной длительностью можно увидеть на фиг. 5, где каждая осуществляемая затяжка представлена пунктирной линией. В этом втором сценарии, поскольку тепловой профиль предполагает, что последовательные затяжки осуществлены с интервалом времени в 30 секунд, влияние от того, что пользователь в реальном времени осуществляет затяжки с большей скоростью, одна затяжка каждые 15 секунд, заключается в том, что нагреватель 40 никогда не достигает температур, необходимых во второй половине сеанса использования для извлечения всего аэрозоля из субстрата 31, образующего аэрозоль.

В третьем сценарии пользователь активирует устройство 10 нажатием кнопки 50 пользователя, чтобы начать сеанс использования с неиспользованным изделием. Однако, в отличие от второго сценария, после осуществления первой затяжки через 30 секунд после начала сеанса использования пользователь затем осуществляет все последующие затяжки, разнесенные друг от друга на интервалы всего в 11 секунд. Как показано на фиг. 6, эта более высокая скорость затяжек приводит к завершению сеанса использования устройством 10 даже раньше, чем для второго сценария. Снова преждевременное завершение сеанса происходит по той причине, что пороговый предел в 14 затяжек достигают до истечения 6 минут (360 секунд) в сеансе использования. Влияние дополнительно увеличенной скорости затяжки на температуру нагревателя на протяжении этого сеанса использования с уменьшенной длительностью можно увидеть на фиг. 6, где каждая осуществляемая затяжка представлена пунктирной линией. Как можно понять из фиг. 6, последствия недостаточного нагрева субстрата 31, образующего аэрозоль, нагревателем 40 еще более серьезны для этого третьего сценария, чем для второго сценария по фиг. 5.

Следовательно, можно увидеть, что на фиг. 5 и 6 изображены проблемы использования известного теплового профиля для нагревателя, который изменяет целевую рабочую температуру для нагревателя 40 исключительно в зависимости от прошедшего времени.

На фиг. 7 изображен способ 100 в соответствии с настоящим изобретением. Способ 100 выполняется устройством 10, генерирующим аэрозоль, согласно настоящему изобретению, когда пользователь осуществляет серию затяжек на устройстве 10, генерирующем аэрозоль, во время сеанса использования. На этапе 101 осуществляемую затяжку связывают с соответствующей целевой рабочей температурой для нагревателя 40 на основе суммарного номера затяжки, относящегося к осуществляемой затяжке в сеансе использования. На этапе 102 для осуществляемой затяжки управляющая электроника 27 управляет подачей питания от батареи 26 для регулировки температуры нагревателя 40 до целевой рабочей температуры, связанной с осуществляемой затяжкой.

Этапы 101, 102 способа 100 выполняют для каждой из затяжек, осуществляемых пользователем в сеансе использования, до завершения сеанса использования. Таким образом, способ 100 позволяет регулировать температуру нагревателя 40 в зависимости от суммарного номера затяжки в сеансе использования.

Способ 100 будут выполнять с помощью комбинации управляющей электроники 27 и теплового профиля, хранящегося в модуле 28 памяти. В ходе сеанса использования управляющая электроника 27 будет получать доступ к модулю 28 памяти для считывания теплового профиля, а затем управлять подачей питания от блока 26 питания для регулировки температуры нагревателя 40 согласно командам, предоставленными в тепловом профиле. Однако тепловой профиль, используемый способом 100, отличается от теплового профиля известного уровня техники, описанного выше в отношении фиг. 4-6.

На фиг. 8 изображен пример теплового профиля для использования при выполнении способа 100 с устройством 10, генерирующим аэрозоль. Однако, в отличие от теплового профиля известного уровня техники, описанного ранее, тепловой профиль по фиг. 8 задает целевую рабочую температуру для нагревателя 40 в зависимости от номера затяжки. Таким образом, для теплового профиля по фиг. 8 каждая затяжка сеанса использования связана с данной целевой рабочей температурой для нагревателя 40. Тепловой профиль по фиг. 8 задает целевую рабочую температуру для каждой затяжки из заданного распределения 12 затяжек. Как указано выше, тепловой профиль хранится внутри модуля 28 памяти устройства 10, генерирующего аэрозоль. Когда пользователь осуществляет каждую затяжку из серии затяжек на устройстве 10, управляющая электроника 27 получает доступ к памяти 28 для считывания теплового профиля. Затем управляющая электроника 27 управляет подачей питания от батареи 26 на нагреватель 40 для регулировки целевой рабочей температуры для нагревателя в соответствии с тепловым профилем по фиг. 8 и суммарным номером затяжки, относящимся к каждой осуществляемой затяжки.

На фиг. 9 и 10 показаны два примера того, как целевая рабочая температура для нагревателя 40 изменяется со временем при использовании теплового профиля по фиг. 8 для сеанса использования, в котором пользователь последовательно осуществляет затяжки на устройстве 10, генерирующем аэрозоль. На фиг. 9 изображено изменение температуры, при котором пользователь осуществляет затяжки, каждая из которых разнесена на одинаковый интервал, в этом случае в 15 секунд. На фиг. 10 изображено изменение температуры, при котором пользователь осуществляет затяжки, каждая из которых разнесена на неодинаковый интервал времени. При рассмотрении фиг. 9 и 10 можно увидеть, что использование теплового профиля по фиг. 8 приводит к тому, что целевую рабочую температуру регулируют на основе суммарного номера затяжки, относящегося к осуществляемой затяжке в сеансе использования, а не регулируют исключительно в зависимости от прошедшего времени в сеансе использования. По сути целевую рабочую температуру для нагревателя 40 регулируют путем отслеживания номера затяжки, относящегося к осуществляемой затяжке, со ссылкой на тепловой профиль по фиг. 8, хранящийся в модуле 28 памяти. Таким образом, в отличие от использования теплового профиля известного уровня техники по фиг. 4, тепловой профиль по фиг. 8 позволяет повысить целевую рабочую температуру во второй половине сеанса использования независимо от скорости и времени затяжек, осуществляемых пользователем.

В другом примере связывание осуществляемой затяжки с соответствующей целевой рабочей температурой может дополнительно зависеть от интервала времени между осуществляемой затяжкой и более ранней затяжкой в сеансе использования. В этом примере используют второй тепловой профиль, соответствующий профилю, показанному на фиг. 8. Однако этот второй тепловой профиль также содержит «заданный промежуток времени», Δt_{заданный}. Для этого примера Δt_{заданный} имеет значение 30 секунд. Заданный промежуток Δt_{заданный} времени представляет гипотетический или идеализированный интервал времени между последовательными затяжками в тепловом профиле. В этом примере температура в тепловом профиле, соответствующем осуществляемой затяжке, сама по себе корректируется в зависимости от того, отличается ли фактический интервал Δt времени между осуществляемой затяжкой и ее предшественником от заданного промежутка Δt_{заданный} времени. В тепловом профиле температуры T_n, T_n+1 нагревателя заданы для последовательных осуществляемых затяжек «n» и «n+1». Когда пользователь осуществляет затяжки на устройстве в сеансе использования, если интервал Δt времени между осуществляемой затяжкой «n+1» и более ранней затяжкой «n» меньше или больше заданного промежутка Δt_{заданный} времени, то температура в тепловом профиле для затяжки «n+1» корректируется пропорционально разнице между Δt и Δt_{заданный}. Выражаясь математически, температура теплового профиля для затяжки «n+1» корректируется до температуры следующим образом:

уравнение 3 .

Однако корректировка температур теплового профиля зависит от заданного порогового предела +/- 3% от некорректированной температуры. Кроме того, корректировка температур теплового профиля также зависит от абсолютного температурного предела в 350 градусов Цельсия. В других вариантах осуществления могут быть установлены разные значения для процентного порогового предела и абсолютного температурного предела.

Для этого второго теплового профиля, когда пользователь осуществляет последовательность затяжек на устройстве 10, генерирующем аэрозоль, на протяжении сеанса использования, сначала определяют интервал времени между осуществляемой затяжкой и более ранней затяжкой. Затем температуру в тепловом профиле, соответствующую номеру затяжки, относящемуся к осуществляемой затяжке (например, для затяжки «n+1»), корректируют в соответствии с методикой, рассмотренной выше (см. уравнение 3). Корректированную температуру в тепловом профиле затем используют в качестве целевой рабочей температуры для осуществляемой затяжки, причем управляющая электроника 27 управляет подачей питания на нагреватель 40 таким образом, чтобы достичь этой целевой рабочей температуры для осуществляемой затяжки. Если пользователю случится осуществить затяжки с интервалами, равными «заданному промежутку времени», Δt_{заданный}, то для этих затяжек никаких корректировок температуры (температур) теплового профиля не произойдет.

В еще одном примере связывание осуществляемой затяжки с соответствующей целевой рабочей температурой может дополнительно зависеть от интенсивности более ранней затяжки в сеансе использования. Для этого примера интенсивность затяжки характеризуется объемом аэрозоля, генерируемым в ответ на затяжку. В этом примере используют третий тепловой профиль, соответствующий профилю, показанному на фиг. 8. Однако этот третий тепловой профиль также содержит «заданную интенсивность», которая в этом примере имеет вид заданного объема. Заданную интенсивность (или объем) можно рассматривать как представляющую идеализированный или предполагаемый объем аэрозоля, генерируемый каждой затяжкой в тепловом профиле. Для этого примера тепловой профиль имеет заданное количество N затяжек, которые, как предполагается, осуществляют на протяжении сеанса использования. Тепловой профиль также имеет заданный общий объем V аэрозоля, создаваемый на протяжении сеанса использования. В этом примере предполагается, что заданный общий объем V аэрозоля генерируется одинаково на протяжении каждой из N затяжек. Таким образом, предполагается, что для этого теплового профиля каждая затяжка из «N» затяжек приводит к генерированию одинакового объема v аэрозоля, где v=V/N. Этот объем v является заданной интенсивностью (или объемом).

В тепловом профиле температуры T_n, T_n+1 нагревателя заданы для последовательных осуществляемых затяжек «n» и «n+1». Если осуществляемая затяжка «n» имеет более сильную интенсивность, чем предположено в тепловом профиле, то объем v_n аэрозоля для затяжки «n» будет больше, чем заданный объем v. Большая, чем ожидалось, интенсивность (объем v_n аэрозоля) для затяжки «n» в результате приведет к большему, чем ожидалось, расходованию субстрата в ответ на затяжку «n». Чтобы компенсировать большее, чем ожидалось, расходование, целевая рабочая температура для следующей затяжки «n+1» возможно должна быть выше, чем задано в заданном тепловом профиле. Альтернативно, если осуществляемая затяжка «n» имеет более слабую интенсивность, чем предположено в тепловом профиле, то объем v_n аэрозоля для затяжки «n» будет меньше, чем идеализированный объем v теплового профиля. Меньшая, чем ожидалось, интенсивность (объем v_n аэрозоля) для затяжки «n» в результате приведет к меньшему, чем ожидалось, расходованию субстрата в ответ на затяжку «n». Чтобы компенсировать меньшее, чем ожидалось, расходование, целевая рабочая температура для следующей затяжки «n+1» возможно должна быть ниже, чем задано в заданном тепловом профиле. Корректировка температуры для затяжки «n+1» в заданном тепловом профиле может быть выражена так, как показано в уравнениях 1 и 2, указанных выше, которые повторяются ниже для полноты:

,

где:

является температурой, изначально заданной в тепловом профиле для затяжки «n+1»;

является корректированной температурой теплового профиля для затяжки «n+1»; и

α является коэффициентом поправки, применяемым к для учета фактической «интенсивности» затяжки «n». Коэффициент α поправки изменится в зависимости от величины, на которую объем v_n аэрозоля, создаваемый в ответ на осуществляемую затяжку «n», больше или меньше идеализированного объема v.

Коэффициент α поправки может быть выражен следующим образом:

где:

δ является коэффициентом масштабирования, значение которого может быть выбрано таким образом, чтобы увеличить или уменьшить эффект отличия v_n от v при корректировке изначально заданной температуры для затяжки «n+1» теплового профиля.

Для этого третьего теплового профиля, когда пользователь осуществляет последовательность затяжек на устройстве 10, генерирующем аэрозоль, на протяжении сеанса использования, определяют объем аэрозоля, генерируемый каждой затяжкой. Затем температуру в тепловом профиле, соответствующую номеру затяжки, относящемуся к осуществляемой затяжке (например, для затяжки «n+1»), корректируют в соответствии с методикой, рассмотренной выше. Корректированную температуру в тепловом профиле затем используют в качестве целевой рабочей температуры для осуществляемой затяжки, причем управляющая электроника 27 управляет подачей питания на нагреватель 40 таким образом, чтобы достичь этой целевой рабочей температуры для осуществляемой затяжки. Если пользователь осуществляет затяжки на протяжении сеанса использования, каждая из которых генерирует объем аэрозоля, равный объему v, то никаких корректировок температур теплового профиля не произойдет. Однако более вероятно, что будут изменения в объеме аэрозоля, генерируемом каждой последующей затяжкой, причем некоторые или все осуществляемые затяжки генерируют объем аэрозоля, отличный от объема v.

Для целей настоящего описания и приложенной формулы изобретения, за исключением случаев, когда указано иное, все числа, выражающие величины, количества, процентные доли и т. д., следует понимать как модифицированные во всех случаях термином «приблизительно». Также все диапазоны включают раскрытые точки максимума и минимума и включают любые промежуточные диапазоны между ними, которые могут быть или не быть конкретно перечислены в настоящем документе. Следовательно, в этом контексте число «А» понимается как «А» ± 10% от «А». В этом контексте можно считать, что число «А» включает числовые значения, которые находятся в пределах общей стандартной погрешности для измерения того свойства, которое число «А» модифицирует. Число «А», используемое в прилагаемой формуле изобретения, в некоторых случаях может отклоняться на проценты, указанные выше, при условии что величина, на которую отклоняется «А», не оказывает существенного влияния на основную и новую характеристику (основные и новые характеристики) заявленного изобретения. Также все диапазоны включают раскрытые точки максимума и минимума и включают любые промежуточные диапазоны между ними, которые могут быть или не быть конкретно перечислены в настоящем документе.

Предложены способ эксплуатации устройства, генерирующего аэрозоль, для генерирования аэрозоля из субстрата, образующего аэрозоль, во время сеанса использования и устройство, генерирующее аэрозоль, содержащее блок питания, предназначенный для подачи питания на нагреватель во время сеанса использования; и управляющую электронику для управления подачей питания от блока питания на нагреватель. Способ включает использование управляющей электроники для следующего: связывания затяжки, осуществляемой в сеансе использования, с соответствующей целевой рабочей температурой для нагревателя на основе суммарного номера затяжки, относящегося к осуществляемой затяжке в сеансе использования, и на основе интервала времени между осуществляемой затяжкой и более ранней затяжкой, осуществленной в сеансе использования; и для осуществляемой затяжки управления подачей питания от блока питания для регулировки температуры нагревателя до целевой рабочей температуры, связанной с осуществляемой затяжкой. Технический результат заключается в повышении эффективности извлечения аэрозоля из субстрата. 3 н. и 12 з.п. ф-лы, 10 ил.

1. Способ эксплуатации устройства, генерирующего аэрозоль, для генерирования аэрозоля из субстрата, образующего аэрозоль, во время сеанса использования, причем устройство, генерирующее аэрозоль, содержит блок питания, выполненный с возможностью подачи питания на нагреватель во время сеанса использования, при этом способ включает использование управляющей электроники устройства, генерирующего аэрозоль, для:

связывания затяжки, осуществляемой в сеансе использования, с соответствующей целевой рабочей температурой для нагревателя на основе суммарного номера затяжки, относящегося к осуществляемой затяжке в сеансе использования, и на основе интервала времени между осуществляемой затяжкой и более ранней затяжкой, осуществленной в сеансе использования; и

управления для осуществляемой затяжки подачей питания от блока питания для регулировки температуры нагревателя до целевой рабочей температуры, связанной с осуществляемой затяжкой.

2. Способ по п. 1, при котором устройство, генерирующее аэрозоль, хранит заданный тепловой профиль, задающий изменение температуры нагревателя на протяжении заданного распределения затяжек, при этом целевая рабочая температура, связанная с осуществляемой затяжкой, представляет собой температуру заданного теплового профиля для затяжки в заданном распределении затяжек, которая соответствует суммарному номеру затяжки, относящемуся к осуществляемой затяжке.

3. Способ по п. 2, при котором заданный тепловой профиль содержит заданную взаимосвязь между параметром затяжки и заданным распределением затяжек, причем способ дополнительно включает:

определение того, отличается ли значение параметра затяжки для любой или обеих из осуществляемой затяжки и более ранней затяжки, осуществленной в сеансе использования, от значения параметра затяжки для соответствующих затяжек из заданного распределения затяжек;

корректировку температуры заданного теплового профиля для затяжки в заданном распределении затяжек, которая соответствует суммарному номеру затяжки, относящемуся к осуществляемой затяжке, путем использования определенной разницы в значении параметра затяжки; и

использование корректированной температуры заданного теплового профиля в качестве целевой рабочей температуры, связанной с осуществляемой затяжкой.

4. Способ по п. 3, при котором параметр затяжки содержит одно или более из:

интервала времени между последовательными затяжками,

интенсивности затяжки и

объема аэрозоля, генерируемого из субстрата, образующего аэрозоль, в ответ на затяжку.

5. Способ по любому из пп. 1-4, при котором более ранняя затяжка непосредственно предшествует осуществляемой затяжке в сеансе использования.

6. Способ по любому из пп. 1-5, при котором устройство, генерирующее аэрозоль, хранит заданный тепловой профиль, задающий изменение температуры нагревателя на протяжении заданного распределения затяжек, причем заданный тепловой профиль содержит заданный промежуток времени между последовательными затяжками из заданного распределения затяжек;

при этом способ дополнительно включает:

определение того, отличается ли интервал времени между осуществляемой затяжкой и более ранней затяжкой от заданного промежутка времени между соответствующими затяжками из заданного распределения затяжек;

корректировку температуры заданного теплового профиля для затяжки в заданном распределении затяжек, которая соответствует суммарному номеру затяжки, относящемуся к осуществляемой затяжке, путем использования этой разницы во времени; и

использование корректированной температуры заданного теплового профиля в качестве целевой рабочей температуры, связанной с осуществляемой затяжкой.

7. Способ по любому из пп. 1-6, при котором связывание осуществляемой затяжки с соответствующей целевой рабочей температурой для нагревателя дополнительно основано на интенсивности более ранней затяжки, осуществленной в сеансе использования.

8. Способ по п. 7, при котором устройство, генерирующее аэрозоль, хранит заданный тепловой профиль, задающий изменение температуры нагревателя на протяжении заданного распределения затяжек, причем заданный тепловой профиль содержит заданную интенсивность для каждой затяжки из заданного распределения затяжек;

причем способ дополнительно включает:

определение того, отличается ли интенсивность более ранней затяжки от заданной интенсивности для соответствующей затяжки из заданного распределения затяжек;

корректировку температуры заданного теплового профиля для затяжки в заданном распределении затяжек, которая соответствует суммарному номеру затяжки, относящемуся к осуществляемой затяжке, путем использования этой разницы в интенсивности; и

использование корректированной температуры заданного теплового профиля в качестве целевой рабочей температуры, связанной с осуществляемой затяжкой.

9. Способ по любому из пп. 1-8, включающий обнаружение осуществляемой затяжки путем отслеживания изменения температуры нагревателя в ответ на осуществляемую затяжку.

10. Способ по любому из пп. 1-9, дополнительно включающий завершение сеанса использования при первом наступлении одного из:

i) достижения суммарным количеством затяжек, осуществленных в сеансе использования, заданного предела затяжек или ii) достижения сеансом использования заданной максимальной продолжительности времени.

11. Машиночитаемый носитель для использования в устройстве, генерирующем аэрозоль, причем машиночитаемый носитель содержит команды для выполнения способа по любому из пп. 1-10 в отношении устройства, генерирующего аэрозоль, при взаимодействии с субстратом, образующим аэрозоль.

12. Устройство, генерирующее аэрозоль, для генерирования аэрозоля из субстрата, образующего аэрозоль, во время сеанса использования, причем устройство, генерирующее аэрозоль, содержит:

блок питания, выполненный с возможностью подачи питания на нагреватель во время сеанса использования, и

управляющую электронику, причем управляющая электроника устройства, генерирующего аэрозоль, выполнена с возможностью:

определения интервала времени между осуществляемой затяжкой и более ранней затяжкой;

связывания затяжки, осуществляемой в сеансе использования, с соответствующей целевой рабочей температурой для нагревателя на основе суммарного номера затяжки, относящегося к осуществляемой затяжке в сеансе использования, и на основе определенного интервала времени; и

управления для осуществляемой затяжки подачей питания от блока питания для регулировки температуры нагревателя до целевой рабочей температуры, связанной с осуществляемой затяжкой.

13. Устройство, генерирующее аэрозоль, по п. 12, хранящее заданный тепловой профиль, задающий изменение температуры нагревателя на протяжении заданного распределения затяжек, причем устройство, генерирующее аэрозоль, выполнено таким образом, что целевая рабочая температура, связанная с осуществляемой затяжкой, представляет собой температуру заданного теплового профиля для затяжки в заданном распределении затяжек, которая соответствует суммарному номеру затяжки, относящемуся к осуществляемой затяжке.

14. Устройство, генерирующее аэрозоль, по п. 12 или 13, хранящее заданный тепловой профиль, задающий изменение температуры нагревателя на протяжении заданного распределения затяжек, причем заданный тепловой профиль содержит заданный промежуток времени между последовательными затяжками из заданного распределения затяжек;

при этом устройство, генерирующее аэрозоль, выполнено с возможностью:

определения того, отличается ли определенный интервал времени между осуществляемой затяжкой и более ранней затяжкой от заданного промежутка времени между соответствующими затяжками из заданного распределения затяжек;

корректировки температуры заданного теплового профиля для затяжки в заданном распределении затяжек, которая соответствует суммарному номеру затяжки, относящемуся к осуществляемой затяжке, путем использования этой разницы во времени; и

использования корректированной температуры заданного теплового профиля в качестве целевой рабочей температуры, связанной с осуществляемой затяжкой.

15. Устройство, генерирующее аэрозоль, по любому из пп. 12-14, дополнительно выполненное с возможностью:

определения объема аэрозоля, генерируемого из субстрата, образующего аэрозоль, в ответ на более раннюю затяжку, осуществленную в сеансе использования, таким образом, что связывание осуществляемой затяжки с соответствующей целевой рабочей температурой для нагревателя дополнительно основано на определенном объеме для более ранней затяжки.
