СИСТЕМА ПОДГОТОВКИ ВОЗДУХА Российский патент 2025 года по МПК F24F3/14 F24F8/133

Изобретение относится к оборудованию, применяемому в системах воздушного охлаждения, кондиционирования, системах воздухоочистки на электростанциях, предприятиях добычи и транспортировки углеводородов, химических и металлургических производствах и других объектах.

Из опыта эксплуатации известна проблема загрязнения наружных теплообменных поверхностей аппаратов воздушного охлаждения, а также воздушных фильтров комплексных воздухоочистительных устройств летающими семенами растений и насекомыми. Указанные загрязнения приводят к следующим проблемам:

- значительному снижению эффективности теплообменников и недоохлаждению теплоносителя следствием чего являются: снижение мощности паровых турбоустановок, снижение пропускной способности магистральных газопроводов, снижение производительности технологических установок и т.п.;

- снижению мощности газовых турбин в связи с увеличением входного сопротивления воздушных фильтров;

- снижению ресурса воздушных фильтров.

Из существующего уровня техники известен аппарат воздушного охлаждения, состоящий из блока теплообменников, вентилятора, опор и системы водяного орошения, отличающийся тем, что между опорами и на нижней плоскости блока теплообменников установлены рамы с металлической сеткой и фильтрующим полотном (RU 2200907 опубликовано: 20.03.2003 г.).

Недостатками данного технического решения являются:

- необходимость периодической промывки или замены фильтрующего полотна, что увеличивает эксплуатационные расходы;

- снижение расхода воздуха в связи с ростом гидравлического сопротивления между промывками или заменой фильтрующего полотна, что снижает эффективность охлаждения теплоносителя.

Задачей, для решения которой предназначено заявляемое изобретение является снижение расходов на эксплуатацию оборудования, использующего для работы атмосферный воздух, за счет исключения операций промывки или периодической замены фильтрующего полотна, а также обеспечения надежной и эффективной работы указанного оборудования за счет стабильного расхода воздуха.

Данная задача решается за счет того, что система подготовки воздуха, включает: тракт подвода воздуха к потребителю с расположенными в нем последовательно по ходу движения воздуха: входной каркасной сеткой с крупной ячейкой, фильтрующей сеткой с мелкой ячейкой, выходной каркасной сеткой с крупной ячейкой, при чем, полотна всех указанных сеток установлены так, чтобы вектор скорости воздушного потока пересекал плоскости полотен; форсунки распыления воды, выходные струи которых направлены на сетки, обеспечивая промывку их полотен водой, а также охлаждение воздушного потока; трубопроводы подачи воды на форсунки распыления.

Техническим результатом, обеспечиваемым приведенной совокупностью признаков является: надежная и эффективная работа воздухопотребляющего оборудования обеспечиваемая за счет стабильного расхода атмосферного воздуха, очищенного от растительных загрязнений и насекомых.

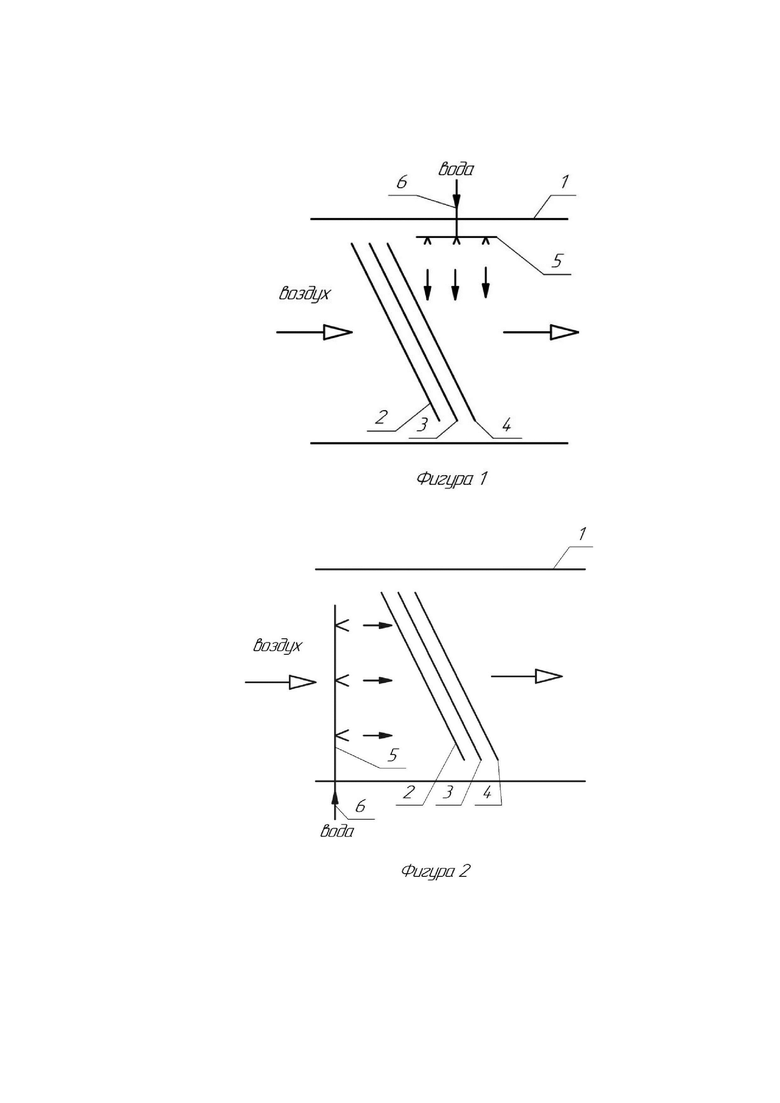

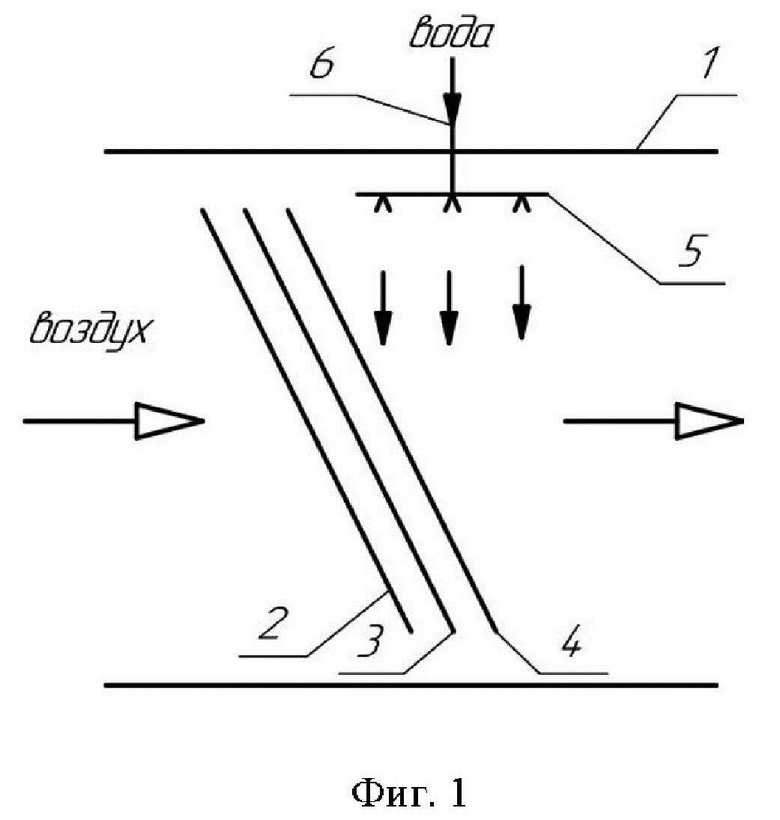

Сущность полезной модели поясняется чертежами Фигура 1, Фигура 2, на которых изображена система подготовки воздуха со следующими позициями:

1. тракт подвода воздуха к потребителю;

2. входная каркасная сетка;

3. фильтрующая сетка;

4. выходная каркасная сетка;

5. форсунки распыления воды;

6. трубопроводы подачи воды на форсунки распыления. Система подготовки воздуха работает следующим образом.

Воздушный поток подается в тракт подвода воздуха к потребителю 1, в котором последовательно проходит через полотна: входной каркасной сетки с крупной ячейкой 2, фильтрующей сетки с мелкой ячейкой 3, выходной каркасной сеткой с крупной ячейкой 4. Каркасные сетки 2, 4 ограничивают перемещения фильтрующей сетки 3 и снижают нагрузку на полотно указанной сетки, что обеспечивает ее длительную эксплуатацию. Форсунки распыления воды 5, запитанные от трубопроводов 6, увлажняют воздушный поток, снижая его температуру, а также непрерывно промывают полотна сеток 2, 3, 4, что обеспечивает постоянное гидравлическое сопротивление сеток 2, 3, 4 и стабильный расход воздуха.

Изобретение относится к оборудованию, применяемому в системах воздушного охлаждения, кондиционирования, системах воздухоочистки на электростанциях, предприятиях добычи и транспортировки углеводородов, химических и металлургических производствах и других объектах. Система подготовки воздуха характеризуется тем, что она включает: тракт подвода воздуха к потребителю с расположенными в нем последовательно по ходу движения воздуха: входной каркасной сеткой с крупной ячейкой, фильтрующей сеткой с мелкой ячейкой, выходной каркасной сеткой с крупной ячейкой, причем полотна всех указанных сеток установлены так, чтобы вектор скорости воздушного потока пересекал плоскости полотен; форсунки распыления воды, выходные струи которых направлены на сетки, обеспечивая промывку их полотен водой, а также охлаждение воздушного потока; трубопроводы подачи воды на форсунки распыления. Техническим результатом является надежная и эффективная работа воздухопотребляющего оборудования, обеспечиваемая за счет стабильного расхода атмосферного воздуха, очищенного от растительных загрязнений и насекомых. 2 ил.

Система подготовки воздуха, характеризующаяся тем, что она включает: тракт подвода воздуха к потребителю с расположенными в нем последовательно по ходу движения воздуха: входной каркасной сеткой с крупной ячейкой, фильтрующей сеткой с мелкой ячейкой, выходной каркасной сеткой с крупной ячейкой, причем полотна всех указанных сеток установлены так, чтобы вектор скорости воздушного потока пересекал плоскости полотен; форсунки распыления воды, выходные струи которых направлены на сетки, обеспечивая промывку их полотен водой, а также охлаждение воздушного потока; трубопроводы подачи воды на форсунки распыления.
