ПОВЕРХНОСТНЫЙ МАТЕРИАЛ ВПИТЫВАЮЩЕГО ИЗДЕЛИЯ Российский патент 2025 года по МПК A61F13/15

Область техники, к которой относится изобретение

[0001] Настоящее изобретение относится к поверхностному материалу впитывающего изделия, такого как одноразовый подгузник.

Уровень техники

[0002] При ношении впитывающего изделия, такого как одноразовый подгузник, гигиеническая прокладка, ежедневная прокладка (прокладка для влагалищных выделений) или прокладка при недержании, может возникнуть сыпь на коже из-за недостаточного доступа воздуха и т.п. По этой причине для подавления возникновения сыпи предложено впитывающее изделие, в котором используется антибактериальный агент.

Например, в патентной литературе 1 и 2 описано впитывающее изделие, в котором антибактериальный агент замешан в волокна, составляющие поверхностный материал, который соприкасается с кожей пользователя.

Список цитируемой литературы

Патентная литература

[0003] Патентная литература 1: выложенная патентная заявка Японии №2006-55187.

Патентная литература 2: выложенная патентная заявка Японии №2021-52938.

Сущность изобретения

[0004] Поверхностный материал впитывающего изделия по варианту осуществления настоящего изобретения содержит плотную область и неплотную область.

Плотная область представляет собой область с относительно небольшим расстоянием между волокнами.

Неплотная область представляет собой область с расстоянием между волокнами больше, чем в плотной области.

Плотная область включает большее количество металлоксидного антибактериального агента, чем неплотная область.

Плотная область включает содержащее металлоксидный антибактериальный агент волокно, содержащее металлоксидный антибактериальный агент.

Краткое описание чертежей

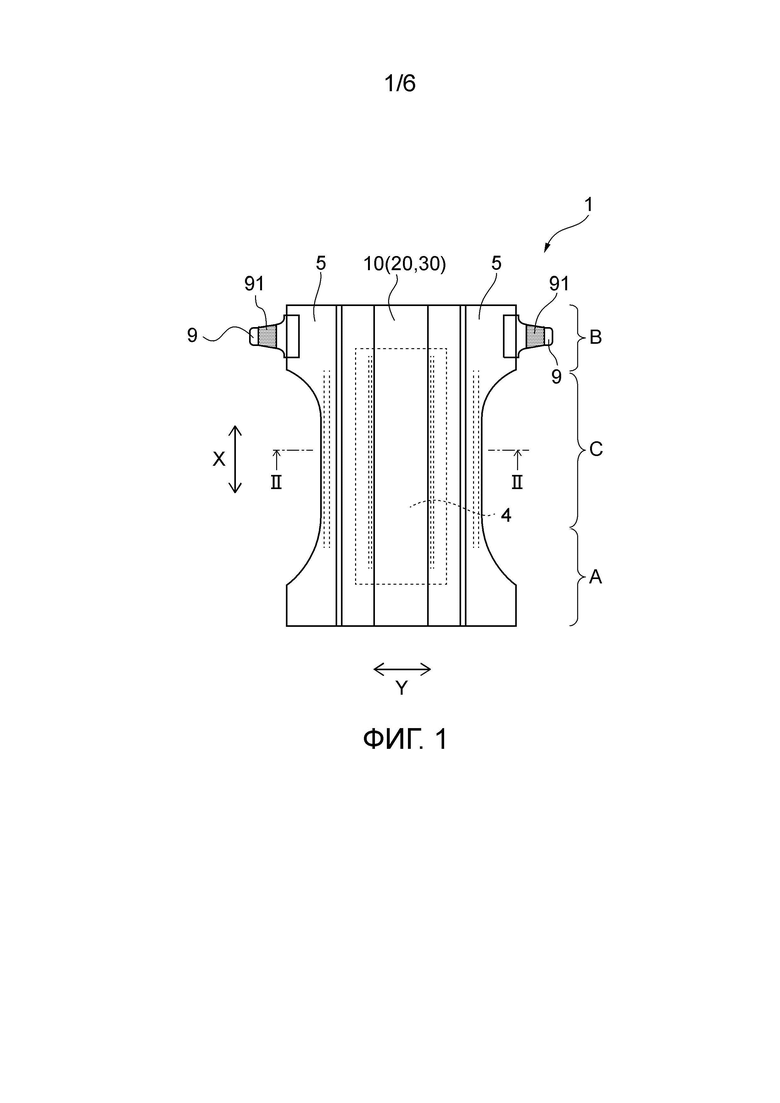

[0005] [Фиг.1] Фиг. 1 представляет собой изображение, показывающее пример одноразового подгузника как вариант осуществления впитывающего изделия по настоящему изобретению, а также схематический вид сверху обращенной к коже стороны (стороны поверхностного материала), показывающий состояние, в котором эластичные элементы соответствующих частей растянуты и развернуты в плоской форме.

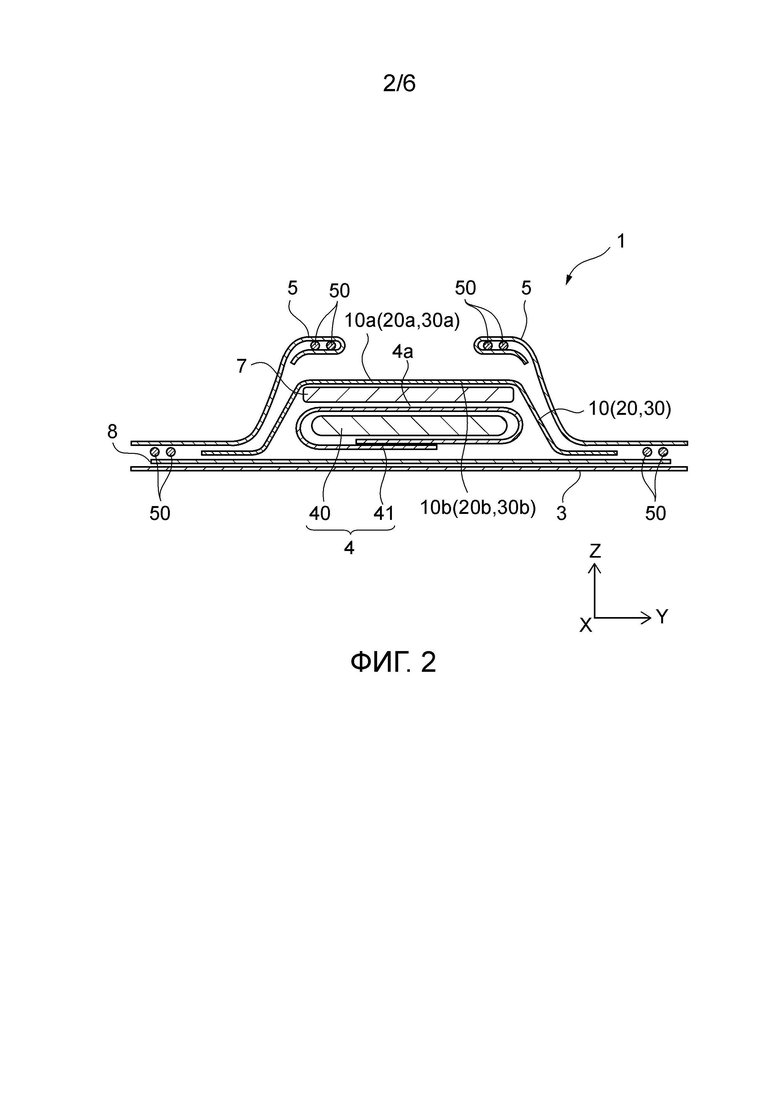

[Фиг. 2] Фиг. 2 представляет собой схематический вид поперечного сечения впитывающего изделия, проведенного по линии II-II на фиг. 1.

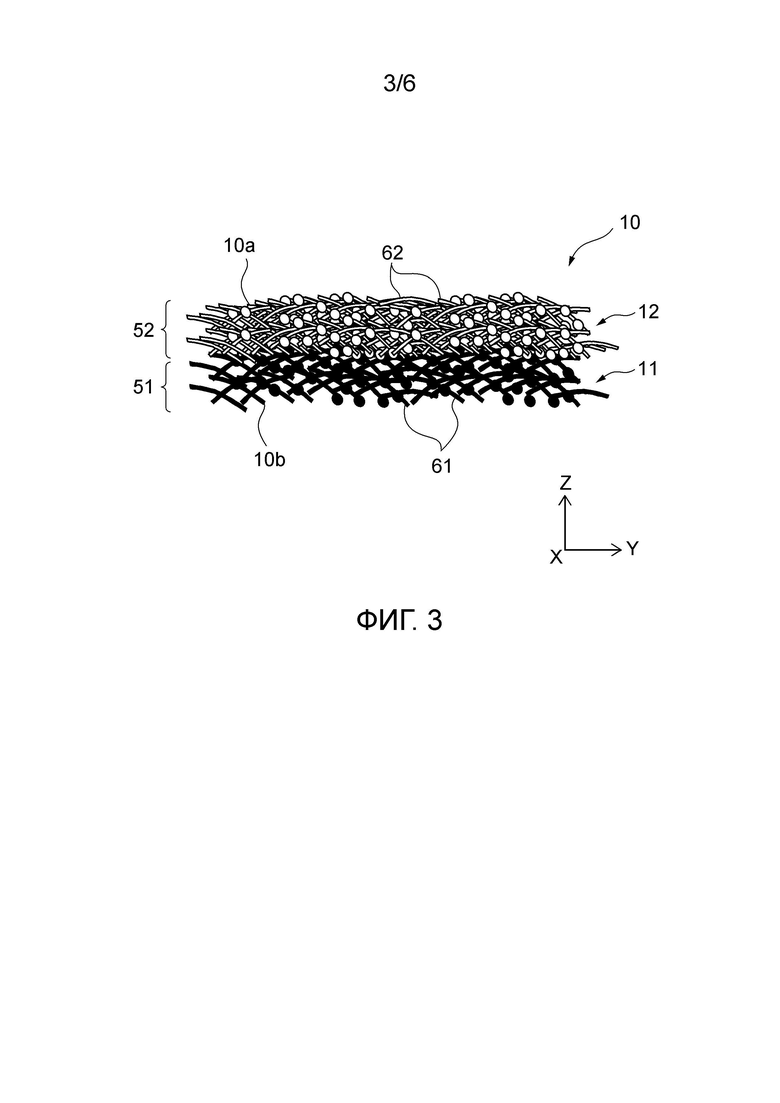

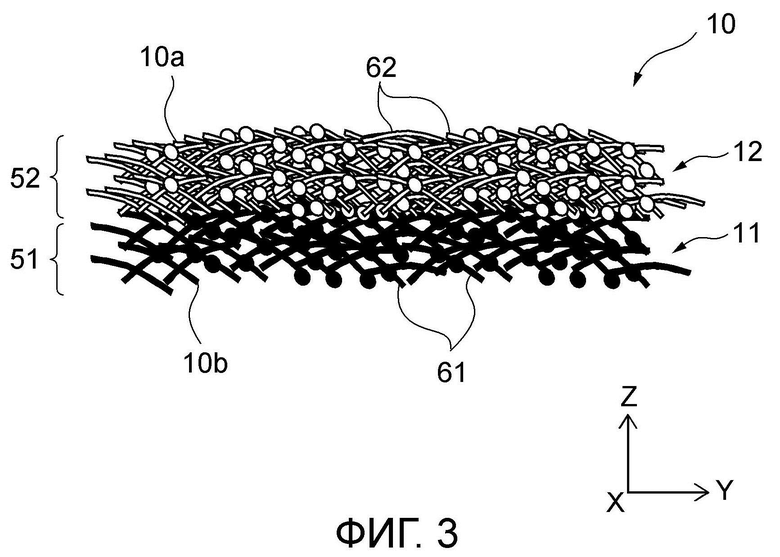

[Фиг. 3] Фиг. 3 представляет собой схематический вид поперечного сечения, показывающий в увеличенном виде участок поверхностного материала по первому варианту осуществления изобретения, который составляет участок одноразового подгузника.

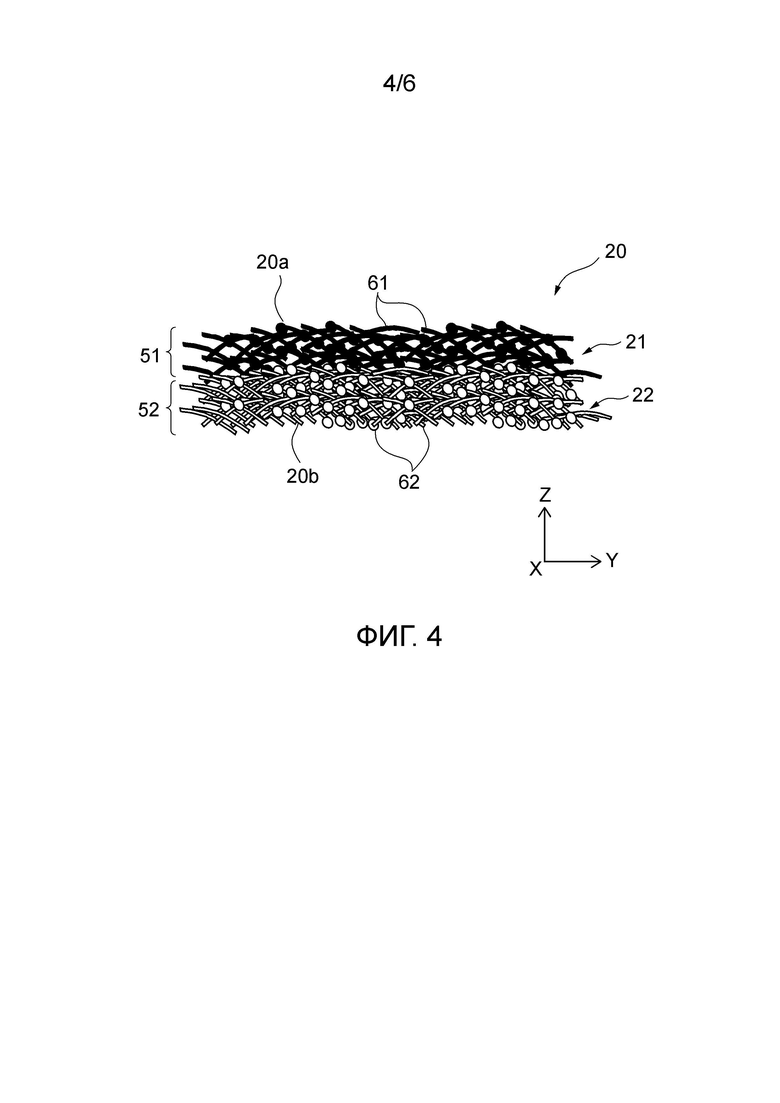

[Фиг. 4] Фиг. 4 представляет собой схематический вид поперечного сечения, показывающий в увеличенном виде участок поверхностного материала по второму варианту осуществления изобретения, который составляет участок одноразового подгузника.

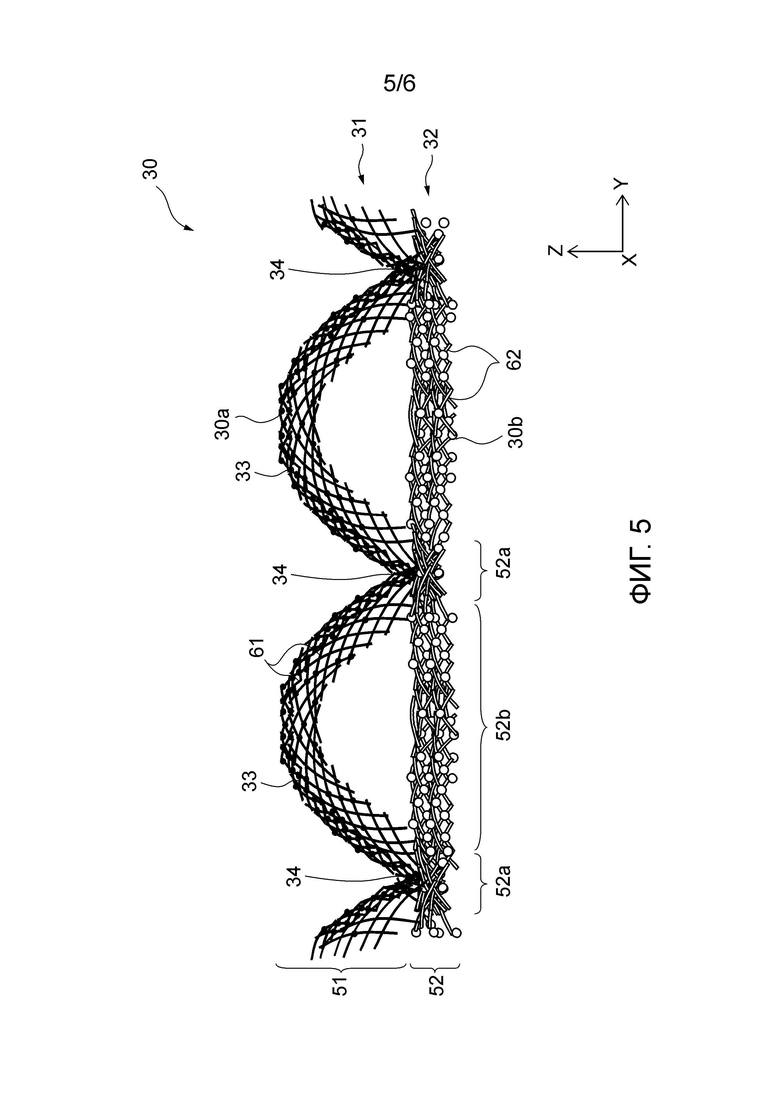

[Фиг. 5] Фиг. 5 представляет собой схематический вид поперечного сечения, показывающий в увеличенном виде участок поверхностного материала по третьему варианту осуществления изобретения, который составляет участок одноразового подгузника.

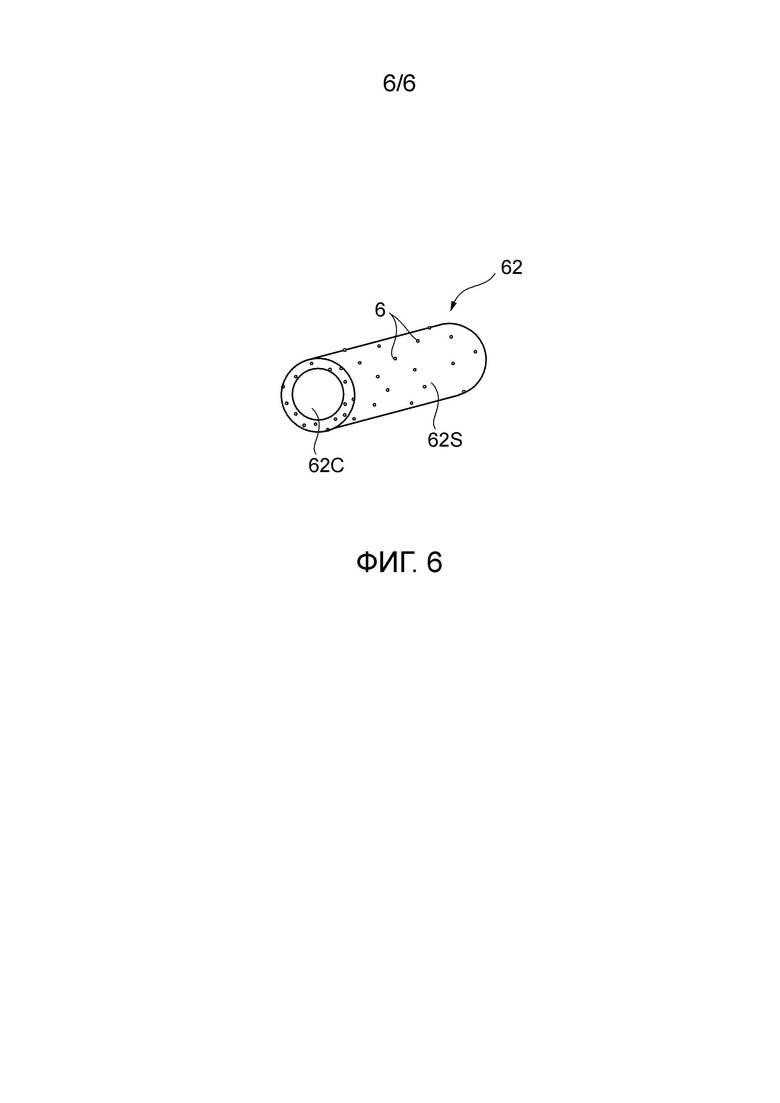

[Фиг. 6] Фиг. 6 представляет собой схематический вид в перспективе содержащего металлоксидный антибактериальный агент волокна, используемого для поверхностного материала по каждому варианту осуществления изобретения.

Подробное описание изобретения

[0006] Проблема впитывающего изделия, в котором используется антибактериальный агент, заключалась в том, что из-за плохой растворимости антибактериального агента в воде выделяемая жидкость, такая как моча, успевает пройти через верхний лист (поверхностный материал) до того, как антибактериальное действие проявится в удовлетворительной степени, и эффективное проявление антибактериального действия затруднено.

[0007] Настоящее изобретение относится к поверхностному материалу впитывающего изделия, который позволяет эффективное проявление антибактериального действия.

[0008] Далее впитывающее изделие, включающее поверхностный материал по настоящему изобретению, будет описано со ссылкой на чертежи, иллюстрирующие одноразовый подгузник.

[0009] <Общая конфигурация одноразового подгузника>

Одноразовый подгузник 1 по этому варианту осуществления представляет собой так называемый одноразовый подгузник раскрывающегося типа, показанный на фиг. 1. Одноразовый подгузник 1 и составные элементы, составляющие одноразовый подгузник 1, имеют продольное направление X, соответствующее направлению спереди назад у пользователя, и поперечное направление Y, соответствующее направлению справа налево у пользователя и перпендикулярное продольному направлению X. Кроме того, одноразовый подгузник 1 и составные элементы, составляющие одноразовый подгузник 1, имеют направление толщины Z, перпендикулярное как продольному направлению X, так и поперечному направлению Y.

В данной спецификации, когда каждая конфигурация рассматривается по направлению толщины Z, она указывается «виде сверху». Следует отметить, что в этой спецификации обращенная к коже сторона в каждой конфигурации указывает сторону одноразового подгузника, которая обращена к коже пользователя, когда одноразовый подгузник надет.Не обращенная к коже сторона в каждой конфигурации обозначает сторону одноразового подгузника, которая противоположна обращенной к коже пользователя стороне, когда одноразовый подгузник надет. Кроме того, в отношении направления толщины Z, когда одноразовый подгузник надет, сторона, которая ближе к коже пользователя, может называться верхней, а сторона, которая ближе к одежде, может называться нижней.

Одноразовый подгузник 1 далее будет называться подгузником 1.

Кроме того, в этом варианте осуществления изобретения в качестве примера будет описан одноразовый подгузник с застежками-липучками, но настоящее изобретение также применимо к одноразовому подгузнику типа трусиков, гигиенической прокладке, ежедневной прокладке или прокладке при недержании.

[0010] Как показано на фиг. 1, подгузник 1 разделен на область живота А, расположенную со стороны живота в продольном направлении X, область спины В, расположенную со стороны спины в продольном направлении X, и область промежности С, расположенную между областью живота А и областью спины В.

Область спины В включает боковые участки, которые выступают от области промежности С вправо и влево в поперечном направлении Y. Боковые края боковых участков в поперечном направлении Y снабжены фиксирующими лентами 9. Аналогичным образом, область живота А включает боковые участки, которые выступают от области промежности С вправо и влево в поперечном направлении Y.

Не обращенная к коже поверхность области живота А снабжена посадочными лентами (не показаны) для прикрепления к ним фиксирующих лент 9. Посадочная лента образована элементом с микропетлями механической застежки «крючки-и-петли» (велкро). Фиксирующая лента 9 включает в себя фиксирующий участок 91, образованный элементом с микрокрючками механической застежки велкро.

Область промежности С включает отверстия для ног, которые сформированы таким образом, чтобы сужаться в поперечном направлении Y, так что область промежности С является более узкой, чем область живота А и область спины В, и располагается в промежности, включая место мочеиспускания пользователя, анус и т.п., когда подгузник надет.

Следует отметить, что фраза «когда подгузник надет (во время ношения подгузника)», используемая в настоящем описании, относится к состоянию, при котором в норме предполагается, что сохраняется адекватное положение ношения.

[0011] Как показано на фиг. 1 и 2, подгузник 1 включает в себя поверхностный материал (верхний лист) 10 (20, 30), задний поверхностный материал (задний лист) 3, впитывающий элемент 4, боковые листы 5, пару фиксирующих лент 9, промежуточный лист 7 и герметичный лист 8. Подгузник 1 имеет конфигурацию, в которой задний поверхностный материал 3, герметичный лист 8, впитывающий элемент 4, промежуточный лист 7 и поверхностный материал 10 (20, 30) ламинированы по направлению толщины Z. Эти составные элементы соединены друг с другом, например, с помощью общеизвестных соединительных средств, таких как термоплавкий клей.

[0012] Впитывающий элемент 4 вытянут по продольному направлению X и расположен между поверхностным материалом 10 (20, 30) и задним поверхностным материалом 3. Другими словами, впитывающий элемент 4 расположен на не обращенной к коже стороне поверхностного материала 10. Впитывающий элемент 4 абсорбирует жидкие выделения (далее просто называемые «жидкостью»), такие как влага, содержащаяся в моче и кале пользователя, с поверхности на стороне поверхностного материала 10 (20, 30) и распределяет жидкость внутри, удерживая ее.

Впитывающий элемент 4 включает впитывающую сердцевину 40 и лист оболочки сердцевины 41.

Впитывающая сердцевина 40 в основном образована из впитывающего материала, способного удерживать жидкость. В частности, впитывающая сердцевина 40 содержит пучок гидрофильных волокон в конфигурации, где пучок волокон несет впитывающий полимер, конфигурации, образованной только впитывающим полимером, и т.п.

Лист оболочки сердцевины 41 покрывает впитывающую сердцевину 40, и его функцией, например, является поддержание формы впитывающей сердцевины 40. Лист оболочки сердцевины 41 образован, например, из тонкой и мягкой бумаги, такой как папиросная бумага или проницаемый для жидкости нетканый материал.

[0013] Поверхностный материал 10 (20, 30) расположен таким образом, чтобы соприкасаться с кожей пользователя во время ношения подгузника 1. Поверхностный материал 10 (20, 30) расположен на обращенной к коже стороне поверхности 4а впитывающего элемента 4 (верхняя сторона по направлению толщины Z) и, например, составляет центральный участок в поперечном направлении Y обращенной к коже поверхности подгузника 1. Поверхностный материал 10 (20, 30) выполнен из проницаемого для жидкости листового материала и образован, например, из нетканого материала, изготовленного из синтетического волокна или натурального волокна.

Поверхностный материал 10 (20, 30) включает обращенную к коже поверхность 10а (20а, 30а) и не обращенную к коже поверхность 10b (20b, 30b).

Поверхностный материал 10 (20, 30) более подробно будет описан ниже.

[0014] Промежуточный лист 7 может быть предусмотрен между поверхностным материалом 10 (20, 30) и впитывающим элементом 4. Для промежуточного листа 7 могут быть использованы нетканые материалы, изготовленные различными способами. Промежуточный лист 7 размещают для улучшения проникновения жидкости из поверхностного материала 10 (20, 30) в впитывающий элемент 4, предотвращения возврата жидкости, поглощенной впитывающим элементом 4, в поверхностный материал 10 (20, 30) и т.п.

[0015] Задний поверхностный материал 3 расположен на не обращенной к коже стороне впитывающего элемента 4 (нижняя сторона по направлению толщины Z) и, например, составляет почти всю не обращенную к коже поверхность подгузника 1 и составляет наружную часть подгузника 1, когда подгузник 1 надет. Предпочтительно, чтобы задний поверхностный материал 3, имел герметичные свойства и был образован, например, из листового материала, имеющего функции препятствования проникновению жидкости, проницаемости для водяного пара, водоотталкивания и т.п.

[0016] Пара боковых листов 5 расположена на боковых участках поверхностного материала 10 (20, 30) в поперечном направлении Y и составляет, например, боковые участки обращенной к коже поверхности подгузника 1 в поперечном направлении Y. Предпочтительно, чтобы боковые листы 5 имели герметичные свойства и были образованы, например, из листового материала, имеющего функции препятствования проникновению жидкости, проницаемости для водяного пара, водоотталкивания и т.п. В каждом из пары боковых листов 5 его сторона центрального участка в поперечном направлении Y расположена так, чтобы перекрываться с поверхностным материалом 10 (20, 30), а его боковая часть в поперечном направлении Y выступает наружу от поверхностного материала 10 (20, 30) для соединения с задним поверхностным материалом 3.

В подгузнике 1 боковой лист 5 снабжен нитевидными или лентовидными эластичными элементами 50, таким образом составляющими лист, образующий трехмерные сборки.

[0017] Герметичный лист 8 образован из пленки на основе смолы, обладающей непроницаемостью для жидкости или свойством препятствования проникновению жидкости, и покрывает обращенную к коже поверхность заднего поверхностного материала 3.

[0018] <Поверхностный материал>

Далее будут описаны поверхностный материал 10 по первому варианту осуществления изобретения, поверхностный материал 20 по второму варианту осуществления изобретения и поверхностный материал 30 по третьему варианту осуществления изобретения, каждый из которых может быть применен к вышеуказанному подгузнику 1.

[0019] [Первый вариант осуществления изобретения] Ниже будет описан поверхностный материал 10 по первому варианту осуществления изобретения.

Как показано на фиг. 3, поверхностный материал 10 включает первый слой 11 и второй слой 12, сформированный на первом слое 11, которые являются ламинированными. Поверхностный материал 10 представляет собой плоский поверхностный материал, имеющий плоскую обращенную к коже поверхность 10а и плоскую не обращенную к коже поверхность 10b.

Следует отметить, что термин «плоский», используемый в данной спецификации, означает, что материал является макроскопически плоским без каких-либо неровностей, и присутствие относительно небольшой неровности, которая может возникнуть из-за того, что материал изготовлен из волокон, является приемлемым. Например, неровность, при которой разница между верхом выпуклого участка и дном вогнутого участка по направлению толщины составляет менее 0,3 мм, является приемлемой.

[0020] Первый слой 11 образован из агрегата волокон, включающего первые волокна 61. Первый слой 11 составляет не обращенную к коже поверхность 10b поверхностного материала 10.

Второй слой 12 образован из агрегата волокон, включающего вторые волокна 62. Второй слой 12 составляет обращенную к коже поверхность 10а поверхностного материала 10.

[0021] Первый слой 11 и второй слой 12 отличаются друг от друга расстоянием между волокнами (зазором между волокнами).

Второй слой 12 образует в поверхностном материале 10 плотную область 52, имеющую относительно небольшое расстояние между волокнами, составляющими поверхностный материал 10.

Первый слой 11 образует неплотную область 51, имеющую большее расстояние между составляющими волокнами, чем плотная область 52 (второй слой 12).

Способ измерения расстояния между волокнами будет описан ниже.

[0022] Как описано выше, поверхностный материал 10 включает неплотную область 51 (первый слой 11) и плотную область 52 (второй слой 12), имеющую меньшее расстояние между волокнами, чем неплотная область 51. Состояние, в котором расстояние между волокнами мало, является состоянием, в котором волокна, образующие поверхностный материал 10, расположены близко друг к другу. По мере того, как расстояние между волокнами становится меньше, капиллярная сила, притягивающая жидкость, становится выше, чем когда расстояние между волокнами велико. Поэтому в поверхностном материале 10 второй слой 12, расположенный в верхнем слое, имеет большую силу притяжения жидкости, чем первый слой 11, расположенный в нижнем слое.

[0023] Каждый из первого слоя 11 и второго слоя 12 образован из листового материала, изготовленного из волокнистого материала. В качестве листового материала могут использоваться, например, различные нетканые материалы, такие как нетканый материал, полученный кардочесанием, нетканый материал спанбонд, нетканый материал из расплава с раздувом, нетканый материал спанлейс и иглопробивной нетканый материал.

[0024] Поверхностный материал 10 выполнен таким образом, что большее количество металлоксидного антибактериального агента присутствует в плотной области 52 (второй слой 12), чем в неплотной области 51 (первый слой 11).

В данной спецификации фраза «большее количество металлоксидного антибактериального агента присутствует в плотной области, чем в неплотной области» означает, что примешиваемое количество металлоксидного антибактериального агента на единицу массы плотной области (в данном варианте осуществления изобретения соответствующей второму слою 12) больше, чем в неплотной области (в данном варианте осуществления изобретения соответствующей первому слою 11), а также включает случай, когда неплотная область не содержит металлоксидный антибактериальный агент.

В этом варианте осуществления изобретения поверхностный материал 10 выполнен таким образом, что металлоксидный антибактериальный агент (составной элемент, обозначенный номером 6 на фиг. 6, которая будет описана ниже) смешивается только с плотной областью 52 (вторым слоем 12). Следует отметить, что также во втором и третьем вариантах осуществления изобретения, которые будут описаны ниже, будет приведен пример, в котором металлоксидный антибактериальный агент содержится только в плотной области, но металлоксидный антибактериальный агент может содержаться в неплотной области в меньшем добавляемом количестве, чем в плотной области.

Вторые волокна 62, составляющие второй слой, содержат металлоксидный антибактериальный агент. Более конкретно, вторые волокна 62 представляют собой содержащие металлоксидный антибактериальный агент волокна, образованные путем замешивания металлоксидного антибактериального агента в волокна. Далее «вторые волокна 62» будут заменены на «содержащие металлоксидный антибактериальный агент волокна 62» для описания, и то же самое справедливо для второго и третьего вариантов осуществления, которые будут описаны ниже.

Содержащие металлоксидный антибактериальный агент волокна образованы путем замешивания металлоксидного антибактериального агента в волокна, и таким образом потери металлоксидного антибактериального агента из волокон могут быть эффективно предотвращены, по сравнению со случаем, когда антибактериальный агент прикреплен к волокнам путем распыления, нанесения покрытия и т.п.

С другой стороны, первые волокна 61, составляющие первый слой 11, представляют собой свободные от металлоксидного антибактериального агента волокна, не содержащие металлоксидный антибактериальный агент. Далее «первые волокна 61» будут заменены на «свободные от металлоксидного антибактериального агента волокна 61» для описания, и то же самое справедливо для второго и третьего вариантов осуществления, которые будут описаны ниже.

Структура содержащих металлоксидный антибактериальный агент волокон 62 будет описана ниже.

[0025] Как описано выше, поверхностный материал выполнен таким образом, чтобы иметь ламинированную структуру, включающую первый слой 11 и второй слой 12 с расстояниями между волокнами, отличающимися друг от друга, что позволяет легко формировать области (плотную область и неплотную область) с различной степенью плотности укладки волокон в поверхностном материале и обеспечивать наличие металлоксидного антибактериального агента только в плотной области.

[0026] В настоящем изобретении поверхностный материал 10 может включать участки, полученные вторичной обработкой, например, формованием или сжатием, таким как тиснение, на листе, включающем ламинированные первый слой 11 и второй слой 12, и частичным уплотнением по направлению толщины неплотной области и плотной области, перекрывающихся друг с другом по направлению толщины. Уплотненные участки могут быть равномерно представлены по всему поверхностному материалу или могут быть представлены в некоторых областях поверхностного материала. Например, поверхностный материал может включать вогнутые участки, которые являются уплотненными участками, и множество выпуклых участков, расположенных в областях, отличных от вогнутых участков, причем вогнутые и выпуклые участки равномерно представлены по всей поверхности, как в поверхностном материале 30. Кроме того, поверхностный материал может также включать пару правых и левых герметичных канавок, которые вытянуты в продольном направлении и уплотнены по направлению толщины в некоторых областях (например, в центральном участке промежностной области в продольном направлении). Кроме того, также может быть предусмотрен поверхностный материал 30 с герметичными канавками. Уплотненные участки представляют собой области с высокой плотностью волокон. Если поверхностный материал подвергается указанной выше вторичной обработке, можно подтвердить, что поверхностный материал имеет структуру, в которой плотная область (второй слой 12 в этом варианте осуществления) и неплотная область (первый слой 11 в этом варианте осуществления) ламинированы по направлению толщины, используя участки, которые не сдавлены в результате этой вторичной обработки (например, участки, не подвергаемые тиснению). То же самое справедливо для второго и третьего вариантов осуществления, которые будут описаны ниже.

[0027] На фиг. 3 и фиг. 4 и 5, которые будут описаны ниже, содержащие металлоксидный антибактериальный агент волокна 62, составляющие плотную область 52, показаны каждое в виде изогнутой линии только с контуром, внутренняя часть которой белая. Свободные от металлоксидного антибактериального агента волокна 61, составляющие неплотную область 51, показаны в виде изогнутой линии, внутренняя часть которой заполнена. Кроме того, на фиг. 3-5, оба маленький круг только с контуром, внутренняя часть которого белая, и маленький круг, внутренняя часть которого черная, схематически показывают расплавленные участки волокон.

[0028] В качестве металлоксидного антибактериального агента можно использовать оксид цинка, оксид серебра, оксид алюминия, оксид кальция, оксид магния, оксид меди или т.п.Один вид этих металлоксидных антибактериальных агентов можно использовать отдельно, или два или несколько видов из них можно использовать в комбинации. Из этих агентов, предпочтительно, чтобы металлоксидный антибактериальный агент содержал оксид цинка с точки зрения его антибактериальных свойств, безопасности и цены.

Ниже приведен пример использования оксида цинка в качестве металлоксидного антибактериального агента. В поверхностных материалах 20 и 30 по второму и третьему вариантам осуществления, которые будут описаны ниже, в качестве металлоксидного антибактериального агента также используется оксид цинка. Металлоксидный антибактериальный агент, описанный выше, также может использоваться в качестве металлоксидного антибактериального агента, используемого для поверхностных материалов 20 и 30.

[0029] Как описано выше, в поверхностном материале 10 расстояние между волокнами в свободных от металлоксидного антибактериального агента волокнах 61 неплотной области 51 (первый слой 11) больше, чем расстояние между волокнами в содержащих металлоксидный антибактериальный агент волокнах 62 в плотной области 52 (второй слой 12).

Таким образом, в поверхностном материале 10 жидкие экскременты пользователя, скорее всего, временно останутся во втором слое 12, прежде чем мигрируют в первый слой 11.

[0030] Кроме того, в поверхностном материале 10 в качестве металлоксидного антибактериального агента используется оксид цинка, который плохо растворяется в воде. Поскольку из-за плохой растворимости в воде перемещение оксида цинка вместе с жидкими экскрементами, которые перемещаются по направлению толщины Z через поверхностный материал 10, затруднено, то оксид цинка, скорее всего, останется во втором слое 12. Дополнительно, поскольку содержащие металлоксидный антибактериальный агент волокна 62 образованы путем замешивания в них оксида цинка, оксид цинка, скорее всего, останется во втором слое 12. Таким образом, в поверхностном материале 10 металлоксидный антибактериальный агент примешивается в таком виде, чтобы облегчить его удержание во втором слое 12.

[0031] В настоящем изобретении подгузник имеет структуру для предотвращения протекания, и, поэтому внутри подгузника формируется жаркая и влажная среда из-за влаги, такой как пот и моча. Таким образом, внутри подгузника образуется среда, где барьерная функция кожи имеет тенденцию к ухудшению, поскольку кожа становится мацерированной (отечной) из-за влажности, а внутри подгузника после мочеиспускания или дефекации образуется среда, в которой могут легко размножаться бактерии.

Кроме того, кал содержит ферменты, такие как протеолитические ферменты и липолитические ферменты, и кишечные бактерии, такие как Escherichia coli и Staphylococcus aureus, а Staphylococcus aureus присутствует на коже в качестве местных бактерий. Staphylococcus aureus является патогенной бактерией, которая оказывает неблагоприятное воздействие на кожу. Внутри подгузника имеет тенденцию формироваться щелочная среда, когда после мочеиспускания мочевина в моче разлагается Staphylococcus aureus и превращается в аммиак. Когда внутри подгузника образуется щелочная среда, Staphylococcus aureus активизируется и вырабатывает токсины, которые вызывают кожные проблемы, такие как воспаление, экзема и кожная сыпь. Кроме того, когда в подгузнике присутствует кал, внутри подгузника образуется щелочная среда, и поэтому происходит активация ферментов в кале, раздражая кожу, которая мацерирована и имеет сниженную барьерную функцию, что, таким образом, легко вызывает кожные проблемы.

[0032] В отличие от вышеизложенного, в подгузнике 1, в котором используется поверхностный материал 10 по этому варианту осуществления изобретения, поверхностный материал 10, который соприкасается с кожей пользователя, включает содержащие металлоксидный антибактериальный агент волокна 62, и, таким образом, антибактериальное действие может проявляться с ранней стадии мочеиспускания или дефекации.

Кроме того, в поверхностном материале 10, описанном выше, предусмотрено, чтобы металлоксидный антибактериальный агент легко оставался в плотной области 52 (втором слое 12), выполненной таким образом, что в ней, скорее всего, будут временно оставаться жидкие экскременты пользователя, так что металлоксидный антибактериальный агент и жидкие экскременты могут эффективно контактировать друг с другом с высокой частотой. В результате, при небольшом добавляемом количестве металлоксидного антибактериального агента его антибактериальное действие может эффективно и результативно проявляться, размножение бактерий, вызванное экскрементами пользователя, подавляется с ранней стадии мочеиспускания или дефекации, и кожные проблемы уменьшаются.

Таким образом, в подгузнике 1 с использованием поверхностного материала 10 отличное антибактериальное действие может стабильно проявляться в течение длительного периода времени при небольшом добавляемом количестве металлоксидного антибактериального агента.

Кроме того, в поверхностном материале 10 антибактериальное действие может быть эффективно реализовано без присутствия металлоксидного антибактериального агента во всем поверхностном материале, и, таким образом, добавляемое количество металлоксидного антибактериального агента может быть сохранено на низком уровне, а затраты могут быть снижены. Кожа, мацерированная влагой и т.п., легко повреждается в результате даже легкого трения, что может легко вызвать проблемы с кожей. Если добавляемое количество металлоксидного антибактериального агента поддерживается на низком уровне, то мацерация кожи и, следовательно, ухудшение барьерной функции кожи подавляются, и кожные проблемы уменьшаются более эффективно.

Дополнительно, вариант осуществления, в котором металлоксидный антибактериальный агент не присутствует во всем поверхностном материале 10, позволяет предотвратить нарушение баланса местных бактерий на коже и увеличение склонности кожи к высыпаниям из-за того, что металлоксидный антибактериальный агент действует не только на бактерии из экскрементов, которые вызывают сыпь на коже, но и на местные бактерии, которые помогают барьерной функции кожи.

[0033] Кроме того, в поверхностном материале 10, имеющем многослойную структуру по этому варианту осуществления изобретения, второй слой 12 (плотная область 52), включающий содержащие металлоксидный антибактериальный агент волокна 62, расположен таким образом, чтобы прямо соприкасаться с кожей, что позволяет эффективно подавлять кожные проблемы, вызванные калом.

В этом случае кал новорожденных и младенцев в возрасте около пяти или шести месяцев или младше перед началом отлучения от груди обычно имеет высокое содержание воды и консистенцию, которая легко прилипает к коже. По этой причине у таких младенцев до полугода, как правило, возникает сыпь, вызванная калом. Поверхностный материал 10, в котором второй слой 12, включающий содержащие металлоксидный антибактериальный агент волокна 62 по этому варианту осуществления, расположенный на обращенной к коже поверхности 10а, может быть более подходящим для подгузников для младенцев до полугода, у которых часто возникает сыпь, вызванная калом.

[0034] Следует отметить, что существуют различные теории относительно антибактериального механизма действия оксида цинка. Например, ионы цинка дестабилизируют мембраны бактериальных клеток и вызывают гибель клеток, а перекись водорода, образующаяся в результате реакции оксида цинка с водой, подавляет действие бактерий.

[0035] [Второй вариант осуществления изобретения]

Далее будет описан поверхностный материал 20 по второму варианту осуществления изобретения. Такие же конфигурации, как и в первом варианте осуществления, обозначены такими же условными обозначениями, и их описание может быть опущено.

В поверхностном материале 10 по первому варианту осуществления изобретения плотная область 52 (второй слой 12), включающая содержащие металлоксидный антибактериальный агент волокна 62, расположена на обращенной к коже поверхности 10а поверхностного материала 10. Напротив, в поверхностном материале 20 по второму варианту осуществления изобретения плотная область 52 (второй слой 22), включающая содержащие металлоксидный антибактериальный агент волокна 62, расположена на не обращенной к коже поверхности 20b поверхностного материала 20.

[0036] Как показано на фиг. 4, поверхностный материал 20 включает второй слой 22 и первый слой 21, сформированный на втором слое 22, которые ламинированы. Как и поверхностный материал 10, поверхностный материал 20 представляет собой плоский поверхностный материал, имеющий плоскую обращенную к коже поверхность 20а и плоскую не обращенную к коже поверхность 20b.

[0037] Первый слой 21 образован из агрегата волокон, включающего первые волокна 61. Первый слой 21 составляет обращенную к коже поверхность 20а поверхностного материала 20.

Второй слой 22 образован из агрегата волокон, включающего вторые волокна 62. Второй слой 22 составляет не обращенную к коже поверхность 20b поверхностного материала 20.

[0038] Первый слой 21 и второй слой 22 отличаются друг от друга расстоянием между волокнами (зазором между волокнами).

Второй слой 22 образует в поверхностном материале 10 плотную область 52, имеющую относительно небольшое расстояние между волокнами, составляющими поверхностный материал 20.

Первый слой 21 образует неплотную область 51, имеющую большее расстояние между составляющими волокнами, чем плотная область 52 (второй слой 22).

Как описано выше, поверхностный материал 20 включает неплотную область 51 (первый слой 21) и плотные области 52 (второй слой 22), имеющие меньшее расстояние между волокнами, чем неплотная область 51. В поверхностном материале 20 второй слой 22, расположенный в нижнем слое, имеет большую силу притяжения жидкости, чем первый слой 21, расположенный в верхнем слое.

[0039] Каждый из первого слоя 21 и второго слоя 22 образован из листового материала, изготовленного из волокнистого материала. В качестве листового материала могут использоваться, например, различные нетканые материалы, такие как нетканый материал, полученный кардочесанием, нетканый материал спанбонд, нетканый материал из расплава с раздувом, нетканый материал спанлейс и иглопробивной нетканый материал.

[0040] Поверхностный материал 20 выполнен таким образом, что металлоксидный антибактериальный агент (составной элемент, обозначенный номером 6 на фиг. 6, которая будет описана позже) смешивается только с плотной областью 52 (вторым слоем 22).

Более конкретно, вторые волокна 62, составляющие второй слой 22, представляют собой содержащие металлоксидный антибактериальный агент волокна, образованные путем замешивания металлоксидного антибактериального агента в волокна. Содержащие металлоксидный антибактериальный агент волокна образованы путем замешивания металлоксидного антибактериального агента в волокна, и таким образом потери металлоксидного антибактериального агента из волокон могут быть эффективно предотвращены, по сравнению со случаем, когда антибактериальный агент прикреплен к волокнам путем распыления, нанесения покрытия и т.п.

Далее будет описан пример использования оксида цинка в качестве металлоксидного антибактериального агента.

С другой стороны, первые волокна 61, составляющие первый слой 21, представляют собой свободные от металлоксидного антибактериального агента волокна, не содержащие металлоксидный антибактериальный агент.

[0041] Как описано выше, также в этом варианте осуществления изобретения поверхностный материал выполнен таким образом, чтобы иметь ламинированную структуру, включающую первый слой 21 и второй слой 22, с расстояниями между волокнами, отличающимися друг от друга, что позволяет легко формировать области (плотную область и неплотную область) с различной степенью плотности укладки волокон в поверхностном материале и обеспечивать наличие металлоксидного антибактериального агента только в плотной области.

[0042] Как описано выше, в поверхностном материале 20 второй слой 22, расположенный в нижнем слое, имеет большую силу притяжения жидкости, чем первый слой 21, расположенный в верхнем слое.

Таким образом, жидкие экскременты пользователя, поступающие в поверхностный материал 20, легко втягиваются во второй слой 22 после прохождения через первый слой 21, тем самым облегчая временное пребывание там жидкости.

С другой стороны, жидкость легко втягивается во второй слой 22, расположенный на не обращенной к коже поверхности 20b, и, таким образом, остаток жидкости уменьшается в первом слое 21, составляющем обращенную к коже поверхность 20а.

[0043] Кроме того, в поверхностном материале 20 в качестве металлоксидного антибактериального агента используется оксид цинка, который плохо растворяется в воде. Поскольку из-за плохой растворимости в воде перемещение оксида цинка вместе с жидкими экскрементами, которые перемещаются по направлению толщины Z через поверхностный материал 20, затруднено, то оксид цинка, скорее всего, останется во втором слое 22. Дополнительно, поскольку содержащие металлоксидный антибактериальный агент волокна 62 образованы путем замешивания в них оксида цинка, оксид цинка, скорее всего, останется во втором слое 22. Таким образом, в поверхностном материале 20 металлоксидный антибактериальный агент примешивается в таком виде, чтобы облегчить его удержание во втором слое 22.

[0044] В подгузнике 1, в котором используется поверхностный материал 20 по этому варианту осуществления изобретения, поверхностный материал 20, который соприкасается с кожей пользователя, включает содержащие металлоксидный антибактериальный агент волокна 62, и, таким образом, антибактериальное действие может проявляться с ранней стадии мочеиспускания или дефекации.

Кроме того, в поверхностном материале 20, описанном выше, металлоксидный антибактериальный агент представлен в форме, в которой металлоксидный антибактериальный агент, скорее всего, остается в плотной области 52 (втором слое 22), в котором, скорее всего, временно остаются жидкие экскременты пользователя, так что металлоксидный антибактериальный агент и жидкие экскременты могут эффективно контактировать друг с другом с высокой частотой. В результате, при небольшом добавляемом количестве металлоксидного антибактериального агента его антибактериальное действие может эффективно и результативно проявляться, размножение бактерий, вызванное экскрементами пользователя, подавляется с ранней стадии мочеиспускания или дефекации, и кожные проблемы, такие как воспаление, экзема и кожная сыпь уменьшаются.

Таким образом, в подгузнике 1 с использованием поверхностного материала 20 отличное антибактериальное действие может стабильно проявляться в течение длительного периода времени при небольшом добавляемом количестве металлоксидного антибактериального агента.

Кроме того, в поверхностном материале 20 антибактериальное действие может быть эффективно реализовано без присутствия металлоксидного антибактериального агента во всем поверхностном материале, и, таким образом, добавляемое количество металлоксидного антибактериального агента может быть сохранено на низком уровне, а затраты могут быть снижены.

[0045] Кроме того, в поверхностном материале 20, имеющем многослойную структуру по этому варианту осуществления, второй слой 22 (плотная область 52), включающий содержащие металлоксидный антибактериальный агент волокна 62, расположен на не обращенной к коже стороне, так что эффект металлоксидного антибактериального агента в отношении профилактики кожных проблем реализуется действенно, при этом сохраняется уменьшение остатка жидкости на обращенной к коже поверхности 20а поверхностного материала 20.

Другими словами, кожа, мацерированная влагой и т.п., легко повреждается в результате даже легкого трения, что может легко вызвать кожные проблемы. Напротив, в поверхностном материале 20 по этому варианту осуществления изобретения второй слой 22, расположенный в нижнем слое, имеет большую силу притяжения жидкости, чем первый слой 21, расположенный в верхнем слое, и остаток жидкости в первом слое 21, составляющем обращенную к коже поверхность 20а, которая прямо соприкасается с кожей пользователя, может быть уменьшен. Поскольку остаток жидкости в первом слое 21, расположенном на обращенной к коже поверхности 20а, которая соприкасается с кожей пользователя, уменьшается, мацерация кожи подавляется, и кожные проблемы уменьшаются эффективно.

В этом случае кал младенцев в возрасте около пяти или шести месяцев или старше перед началом отлучения от груди и детей ясельного возраста обычно содержит меньше воды, чем кал младенцев до начала отлучения от груди. По этой причине у таких младенцев старше полугода и детей ясельного возраста часто возникает сыпь, вызванная мочой. Поверхностный материал 20, в котором второй слой 22, включающий содержащие металлоксидный антибактериальный агент волокна 62 по этому варианту осуществления, расположенный на не обращенной к коже поверхности 20b, может быть более подходящим для подгузников для младенцев старше полугода, у которых часто возникает сыпь, вызванная мочой.

[0046] [Третий вариант осуществления изобретения]

Далее будет описан поверхностный материал 30 по третьему варианту осуществления изобретения. Такие же конфигурации, как и в предыдущих вариантах осуществления, обозначены такими же условными обозначениями, и их описание может быть опущено.

Поверхностные материалы 10 и 20 по первому и второму вариантам осуществления изобретения являются плоскими поверхностными материалами, имеющими плоские как обращенную к коже поверхность, так и не обращенную к коже поверхность, но поверхностный материал не ограничивается этим и может представлять собой вогнуто-выпуклые поверхностные материалы, имеющие вогнуто-выпуклые поверхности. Это будет описано ниже.

[0047] Как показано на фиг. 5, поверхностный материал 30 включает второй слой 32 и первый слой 31, сформированный на втором слое 32, которые являются ламинированными. Поверхностный материал 30 представляет собой вогнуто-выпуклый поверхностный материал, имеющий вогнуто-выпуклую поверхность.

Первый слой 31 образован из агрегата волокон, включающего первые волокна 61. Первый слой 31 образует обращенную к коже поверхность 30а поверхностного материала 30. Обращенная к коже поверхность 30а представляет собой вогнуто-выпуклую поверхность, снабженную множеством выпуклых участков 33 и множеством вогнутых участков 34.

Второй слой 32 образован из агрегата волокон, включающего вторые волокна 62. Второй слой 32 образует не обращенную к коже поверхность 30b поверхностного материала 30. Не обращенная к коже поверхность 30b представляет собой плоскую поверхность.

[0048] Первый слой 31 и второй слой 32 отличаются друг от друга расстоянием между волокнами (зазором между волокнами).

Второй слой 32 образует в поверхностном материале 30 плотную область 52, имеющую относительно небольшое расстояние между волокнами, составляющими поверхностный материал 30.

Первый слой 31 образует неплотную область 51, имеющую большее расстояние между волокнами, чем плотная область 52 (второй слой 32).

Как описано выше, поверхностный материал 30 включает неплотную область 51 (первый слой 31) и плотную область 52 (второй слой 32), имеющую меньшее расстояние между волокнами, чем неплотная область 51. В поверхностном материале 30 второй слой 32, расположенный в нижнем слое, имеет большую силу притяжения жидкости, чем первый слой 31, расположенный в верхнем слое.

[0049] Каждый из первого слоя 31 и второго слоя 32 образован из листового материала, изготовленного из волокнистого материала. В качестве листового материала могут использоваться, например, различные нетканые материалы, такие как нетканый материал, полученный кардочесанием, нетканый материал спанбонд, нетканый материал из расплава с раздувом, нетканый материал спанлейс и иглопробивной нетканый материал.

[0050] В подгузнике 1, включающем поверхностный материал 30, поскольку поверхность 30а поверхностного материала 30, которая соприкасается с кожей пользователя, является вогнуто-выпуклой поверхностью, и, таким образом, во время ношения поверхностный материал 30, скорее всего, частично соприкасается с кожей, более конкретно, верхняя часть каждого выпуклого участка 33 и ее прилегающая область, скорее всего, соприкасаются с кожей. Это уменьшает прилипание, вызванное тем, что поверхностный материал 30а поверхностного материала 30 находится в полном контакте с кожей, а также раздражение, вызванное влажностью и трением.

[0051] Поверхностный материал 30 выполнен таким образом, что металлоксидный антибактериальный агент (составной элемент, обозначенный номером 6 на фиг. 6, которая будет описана позже) смешивается только с плотной областью 52 (вторым слоем 32).

Более конкретно, вторые волокна 62, составляющие второй слой 32, представляют собой содержащие металлоксидный антибактериальный агент волокна, образованные путем замешивания металлоксидного антибактериального агента в волокна. Содержащие металлоксидный антибактериальный агент волокна образованы путем замешивания металлоксидного антибактериального агента в волокна, и таким образом потери металлоксидного антибактериального агента из волокон могут быть эффективно предотвращены, по сравнению со случаем, когда антибактериальный агент прикреплен к волокнам путем распыления, нанесения покрытия и т.п.

Далее будет описан пример использования оксида цинка в качестве металлоксидного антибактериального агента.

С другой стороны, первые волокна 61, составляющие первый слой 31, представляют собой свободные от металлоксидного антибактериального агента волокна, не содержащие металлоксидный антибактериальный агент.

[0052] Как описано выше, также в этом варианте осуществления изобретения поверхностный материал выполнен таким образом, чтобы иметь ламинированную структуру, включающую первый слой 31 и второй слой 32, с расстояниями между волокнами, отличающимися друг от друга, что позволяет легко формировать области (плотную область и неплотную область) с различной степенью плотности укладки волокон в поверхностном материале и обеспечивать наличие металлоксидного антибактериального агента только в плотной области.

[0053] Как показано на фиг. 5, поверхностный материал 30 включает, равномерно по всей своей обращенной к коже поверхности 30а, множество вогнутых участков 34 и множество выпуклых участков 33. Выпуклые участки 33 расположены в областях, отличных от вогнутых участков 34, и сформированы по всей обращенной к коже поверхности 30а. Вогнутые участки 34, которые утоплены в сторону не обращенной к коже поверхности 30b, сформированы между выпуклыми участками 33.

Например, множество выпуклых участков 33 сформировано в шахматном порядке. Множество вогнутых участков 34 сформировано аналогичным образом в шахматном порядке. Следует отметить, что форма и расположение выпуклых участков 33 и вогнутых участков 34 не имеют особых ограничений. Например, множество выпуклых участков может быть выполнено в форме островка, при этом каждый выпуклый участок окружен вогнутыми участками.

[0054] Вогнутый участок 34 представляет собой участок, в которой волокна первого слоя 31 и второго слоя 32 частично уплотнены сжатием и соединены друг с другом. Для уплотнения в вогнутом участке 34 может использоваться способ, включающий плавление волокнистого материала поверхностного материала 30, или может использоваться способ, который не включает плавление волокнистого материала. Сжатие, включающее плавление волокнистого материала, в частности, включает в себя общеизвестное тиснение, такое как горячее тиснение и ультразвуковое тиснение. Вогнутая часть 34 также называется тисненым участком.

[0055] В каждом из первого слоя 31 и второго слоя 32 вогнутый участок 34 и его прилегающая область имеют более высокую плотность волокон из-за сплавления волокон или соединения волокон под давлением. Вогнутый участок 34 и его прилегающая область имеют меньшее расстояние между волокнами и более высокую плотность волокон, чем его окружение (участок, по существу соответствующий выпуклому участку 33, который не сжат). Таким образом, вогнутый участок 34 и его прилегающая область с большей вероятностью будут втягивать жидкость от пользователя из-за разницы в плотности волокон между этими областями и их окружением.

Следует отметить, что в вогнутой части 34, образованной сжатием, включающим плавление волокнистого материала, форма волокна, которую изначально имел поверхностный материал, может быть утрачена и стать пленкообразной. Даже в такой форме прилегающая область вогнутого участка 34 находится в состоянии, когда волокна уплотнены частичным сжатием первого слоя 31 и второго слоя 32.

[0056] Как показано на фиг. 5, выпуклый участок 33 расположен между множеством вогнутых участков 34. Выпуклый участок 33 включает участок плоского второго слоя 32 и участок первого слоя 31, который выступает в куполообразной форме к коже пользователя в подгузнике 1. В поверхностном материале 30 по этому варианту осуществления изобретения внутренняя часть выпуклого участка 33 представляет собой полость, а выпуклый участок 33 представляет собой полый выпуклый участок 33.

[0057] Как показано на фиг. 5, в поверхностном материале 30 плотная область 52 (второй слой 32) включает первую область 52а, соответствующую вогнутому участку 34 и его прилегающей области, и вторую область 52b, соответствующую области, отличной от первой области 52а, и по существу соответствующую выпуклому участку 33.

Первая область 52а представляет собой область, где расстояние между волокнами относительно меньше, чем во второй области 52b из-за сжатия, и волокна расположены более плотно. Другими словами, первая область 52а представляет собой область высокой плотности, где волокна расположены наиболее плотно в поверхностном материале 30.

Таким образом, в поверхностном материале 30 плотная область 52 (второй слой 32) включает области с различной степенью рыхлости и плотности поверхности.

[0058] Как описано выше, в поверхностном материале 30 второй слой 32, расположенный в нижнем слое, имеет большую силу притяжения жидкости, чем первый слой 31, расположенный в верхнем слое.

Таким образом, жидкие экскременты пользователя, поступающие на поверхностный материал 30, легко втягиваются во второй слой 32 после прохождения через первый слой 31.

Кроме того, в плотной области 52 (второй слой 32), первая область 52а, соответствующая вогнутому участку 34 и его прилегающей области, с большей вероятностью втягивает жидкость и накапливает ее.

С другой стороны, жидкость легко втягивается во второй слой 32, расположенный на не обращенной к коже поверхности 30b, и, таким образом, остаток жидкости уменьшается в первом слое 31, составляющем обращенную к коже поверхность 30а.

[0059] Кроме того, в поверхностном материале 30 в качестве металлоксидного антибактериального агента используется оксид цинка, который плохо растворяется в воде. Поскольку из-за плохой растворимости в воде перемещение оксида цинка вместе с жидкими экскрементами, которые перемещаются по направлению толщины Z через поверхностный материал 30, затруднено, то оксид цинка, скорее всего, останется во втором слое 32. Дополнительно, поскольку содержащие металлоксидный антибактериальный агент волокна 62 образованы путем замешивания в них оксида цинка, оксид цинка, скорее всего, останется во втором слое 32. Таким образом, в поверхностном материале 30 металлоксидный антибактериальный агент примешивается в таком виде, чтобы облегчить его удержание во втором слое 32.

[0060] В подгузнике 1, в котором используется поверхностный материал 30 по этому варианту осуществления изобретения, поверхностный материал 30, который соприкасается с кожей пользователя, включает содержащие металлоксидный антибактериальный агент волокна 62, и, таким образом, антибактериальное действие может проявляться с ранней стадии мочеиспускания или дефекации.

Кроме того, в поверхностном материале 30, описанном выше, металлоксидный антибактериальный агент представлен в форме, в которой металлоксидный антибактериальный агент, скорее всего, остается в плотной области 52 (втором слое 32), в котором, скорее всего, временно остается жидкость, так что металлоксидный антибактериальный агент и жидкие экскременты могут эффективно контактировать друг с другом с высокой частотой. В результате, при небольшом добавляемом количестве металлоксидного антибактериального агента его антибактериальное действие может эффективно и результативно проявляться, размножение бактерий, вызванное экскрементами пользователя, подавляется с ранней стадии мочеиспускания или дефекации, и кожные проблемы, такие как воспаление, экзема и кожная сыпь уменьшаются.

Таким образом, в подгузнике 1 с использованием поверхностного материала 30 отличное антибактериальное действие может стабильно проявляться в течение длительного периода времени при небольшом добавляемом количестве металлоксидного антибактериального агента.

Кроме того, в поверхностном материале 30 антибактериальное действие может быть эффективно реализовано без присутствия металлоксидного антибактериального агента во всем поверхностном материале, и, таким образом, добавляемое количество металлоксидного антибактериального агента может быть сохранено на низком уровне, а затраты могут быть снижены.

[0061] Кроме того, в поверхностном материале 30 по этому варианту осуществления изобретения вогнутый участок 34 и его прилегающая область уплотнены, образуя область высокой плотности с большей силой притяжения жидкости, так что металлоксидный антибактериальный агент и жидкие экскременты могут контактировать друг с другом более эффективно и часто, размножение бактерий, вызванное жидкими экскрементами, подавляется более эффективно и действенно, и уменьшаются кожные проблемы.

Образование вогнутого участка 34, уплотненного таким образом, позволяет регулировать скорость проникновения жидких экскрементов, которые проникают через поверхностный материал 30, тем самым обеспечивая конфигурацию, в которой поверхностный материал может оказывать большее антибактериальное действие.

Дополнительно, в поверхностном материале 30 вогнутый участок 34 и его прилегающая область, соответствующие первой области 52а, имеют вогнутую и утопленную форму, что облегчает накопление экскрементов, таких как моча или кал. Поэтому, в первой области 52а плотной области 52 металлоксидный антибактериальный агент и жидкие экскременты, вероятно, будут контактировать друг с другом более эффективно, и размножение бактерий, вызванное жидкими экскрементами, подавляется более эффективно и действенно.

[0062] Кроме того, в поверхностном материале 30, имеющем многослойную структуру, по этому варианту осуществления изобретения второй слой 32 (плотная область 52), включающий содержащие металлоксидный антибактериальный агент волокна 62, расположен на не обращенной к коже стороне, так что эффект металлоксидного антибактериального агента в отношении профилактики кожных проблем реализуется действенно, при этом сохраняется уменьшение остатка жидкости на обращенной к коже поверхности 30а поверхностного материала 30.

Другими словами, кожа, мацерированная влагой и т.п., легко повреждается в результате даже легкого трения, что может легко вызвать кожные проблемы. Напротив, в поверхностном материале 30 по этому варианту осуществления изобретения второй слой 32, расположенный в нижнем слое, имеет большую силу притяжения жидкости, чем первый слой 31, расположенный в верхнем слое, и остаток жидкости в первом слое 31, расположенный на обращенной к коже поверхности 30а, может быть уменьшен. Поскольку остаток жидкости в первом слое 31, расположенном на обращенной к коже поверхности 30а, которая соприкасается с кожей пользователя, уменьшается, мацерация кожи подавляется, и кожные проблемы уменьшаются эффективно.

Дополнительно, поверхность 30а со стороны кожи является вогнуто-выпуклой поверхностью, и, таким образом, во время ношения обращенная к коже поверхность 30а поверхностного материала 30 частично соприкасается с кожей. Это уменьшает прилипание и раздражение, вызванные влажностью и трением, и дополнительно уменьшает кожные проблемы. Кроме того, обращенная к коже поверхность 30а представляет собой вогнуто-выпуклую поверхность, что облегчает накопление экскрементов в вогнутом участке 34 и его прилегающей области, которые имеют вогнутую и вдавленную форму, в то время как экскременты с меньшей вероятностью остаются на верхней части выпуклого участка 33, которая с большей вероятностью соприкасается с кожей, и в прилегающей области вогнутого участка 34, что дополнительно уменьшает кожные проблемы.

[0063] <Иллюстративные содержащие металлоксидный антибактериальный агент волокна>

В любом из поверхностных материалов 10, 20 и 30 по первому-третьему вариантам осуществления изобретения, описанным выше, содержащие металлоксидный антибактериальный агент волокна 62 используются только во втором слое, составляющем плотную область 52.

Содержащие металлоксидный антибактериальный агент волокна 62, могут быть получены, например, посредством процесса прядения синтетической смолы, в которую заранее замешивается металлоксидный антибактериальный агент.

[0064] Содержащие металлоксидный антибактериальный агент волокна 62, могут представлять собой, например, моноволокно, изготовленное из одного вида синтетической смолы (термопластичной смолы) или смешанного полимера, в котором смешаны два или несколько видов синтетических смол, или могут представлять собой композитное волокно. Понятие композитное волокно, используемое в настоящем документе, относится к синтетическому волокну (термопластичному волокну), полученному путем соединения двух или нескольких видов синтетических смол с различными компонентами в прядильном сопле и одновременного их прядения, что обеспечивает структуру, в которой множественные компоненты являются непрерывными по направлению длины волокна и взаимно связаны в одном волокне. Формы композитных волокон включают тип сердцевина-оболочка, тип бок-о-бок и т.п.

[0065] С точки зрения эффективного проявления антибактериального действия предпочтительно, чтобы металлоксидный антибактериальный агент был экспонирован на поверхности содержащего металлоксидный антибактериальный агент волокна 62.

С точки зрения эффективного экспонирования металлоксидного антибактериального агента на поверхности волокна особенно предпочтительно, чтобы содержащее металлоксидный антибактериальный агент волокно 62 представляло собой волокно типа сердцевина-оболочка.

Как показано на фиг. 6, содержащее металлоксидный антибактериальный агент волокно 62, в которое замешивается металлоксидный антибактериальный агент 6, составляющее плотную область 52, включает в себя сердцевину 62С и оболочку 62S. Металлоксидный антибактериальный агент 6 предпочтительно смешивается только с оболочкой 62S. Таким образом, металлоксидный антибактериальный агент 6 смешивается только с оболочкой 62S, и, таким образом, металлоксидный антибактериальный агент 6 может быть легко экспонирован на поверхности волокна при небольшом примешиваемом количестве металлоксидного антибактериального агент.

[0066] Для содержащего металлоксидный антибактериальный агент волокна типа сердцевина-оболочка 62, которое является исходным волокном, например, могут использоваться следующие волокна, в которых сердцевина 62С изготавливается из полиэтилентерефталата (ПЭТ) или полипропилена (ПП), оболочка 62S изготавливается из полиэтилена (ПЭ), в который замешивают металлоксидный антибактериальный агент (оксид цинка), и соотношение сердцевины и оболочки составляет от 20/80 до 80/20 по массе. Следует отметить, что соотношение сердцевины и оболочки указывает массовое соотношение (сердцевина/оболочка) для смол, образующих сердцевину и оболочку.

[0067] Размер частиц металлоксидного антибактериального агента 6 соответствующим образом устанавливается исходя из толщины волокна, с которым смешивают металлоксидный антибактериальный агент (содержащего металлоксидный антибактериальный агент волокна 62), и легкости замешивания металлоксидного антибактериального агента в волокно. В целом, средний размер частиц металлоксидного антибактериального агента составляет 1,0 мкм или более и 7 мкм или менее, выраженный как диаметр совокупного объема частиц D₅₀ с совокупным объемом 50 об.%, полученный с использованием способа измерения распределения частиц по размерам с помощью лазерной дифракции/рассеяния.

[0068] С точки зрения эффективной и действенной реализации эффекта профилактики кожных проблем с помощью металлоксидного антибактериального агента 6, процентное содержание металлоксидного антибактериального агента 6 в содержащем металлоксидный антибактериальный агент волокне 62 типа сердцевина-оболочка предпочтительно составляет 0,05 мас. % или более, более предпочтительно 0,1 мас. % или более; предпочтительно 2,5 мас. % или менее, более предпочтительно 2,0 мас. % или менее; и предпочтительно 0,05 мас. % или более и 2,5 мас. % или менее, более предпочтительно 0,1 мас. % или более и 2,0 мас. % или менее.

Способ расчета процентного содержания металлоксидного антибактериального агента в содержащем металлоксидный антибактериальный агент волокне будет описан далее.

Кроме того, в содержащем металлоксидный антибактериальный агент волокне 62 типа сердцевина-оболочка предпочтительно, чтобы только оболочка содержала металлоксидный антибактериальный агент 6 с точки зрения более эффективного и действенного проявления эффекта металлоксидного антибактериального агента 6 в отношении профилактики проблем с кожей. В содержащем металлоксидный антибактериальный агент волокне 62 типа сердцевина-оболочка с описанной выше точки зрения процентное содержание металлоксидного антибактериального агента 6 в смоле, образующей оболочку 62S, предпочтительно составляет 0,1 мас. % или более, более предпочтительно 0,2 мас. % или более; предпочтительно 5,0 мас. % или менее, более предпочтительно 4,0 мас. % или менее; и предпочтительно 0,1 мас. % или более и 5,0 мас. % или менее, более предпочтительно 0,2 мас. % или более и 4,0 мас. % или менее.

[0069] Как описано выше, с точки зрения затруднения миграции металлоксидного антибактериального агента 6 в другой слой с жидкими экскрементами и достижения эффективного контакта между металлоксидный антибактериальным агентом 6 и жидкими экскрементами, предпочтительно, чтобы металлоксидный антибактериальный агент 6 был плохо растворим или нерастворим в воде. Другими словами, предпочтительно, чтобы растворимость металлоксидного антибактериального агента 6 в воде (степень растворимости антибактериального агента) была небольшой.

В частности, степень растворимости металлоксидного антибактериального агента в 100 мл воды предпочтительно составляет 0,01 г или более и 0,5 г или менее, более предпочтительно 0,03 г или более и 0,3 г или менее, и еще более предпочтительно 0,05 г или более и 0,2 г или менее, по способу измерения степени растворимости металлоксидного антибактериального агента, который будет описан ниже.

[0070] <Иллюстративное свободное от металлоксидного антибактериального агента волокно>

В любом из поверхностных материалов 10, 20 и 30 по первому-третьему вариантам осуществления изобретения, описанным выше, первый слой, который является неплотной областью 51, образован из свободных от металлоксидного антибактериального агента волокон 61, не содержащих металлоксидного антибактериального агента.

[0071] Свободное от металлоксидного антибактериального агента волокно 61 может представлять собой, например, моноволокно, изготовленное из одного вида синтетической смолы (термопластичной смолы) или смешанного полимера, в котором смешаны два или несколько видов синтетических смол, или может представлять собой композитное волокно.

Свободное от металлоксидного антибактериального агента волокно 61 представляет собой, например, композитное волокно типа сердцевина-оболочка, в котором сердцевина изготавливается из полиэтилентерефталата (ПЭТ) или полипропилена (ПП), оболочка изготавливается из полиэтилена (ПЭ), и соотношение сердцевины и оболочки составляет от 20/80 до 80/20 по массе.

[0072] <Пример расстояния между волокнами>

Далее описаны конкретные численные значения расстояний между волокнами в неплотной области 51 и плотной области 52, но эти значения являются иллюстративными, и расстояния между волокнами не ограничиваются ими.

[0073] В поверхностном материале по каждому из описанных выше вариантов осуществления изобретения с точки зрения эффективного втягивания жидкости в плотную область 52 разница между расстоянием между волокнами в неплотной области 51 и расстоянием между волокнами в плотной области 52 предпочтительно составляет 20 мкм или более, более предпочтительно 30 мкм или более.

Расстояние между волокнами в неплотной области 51 предпочтительно составляет 80 мкм или более, более предпочтительно 100 мкм или более; предпочтительно 190 мкм или менее, более предпочтительно 170 мкм или менее; и предпочтительно 80 мкм или более и 190 мкм или менее, более предпочтительно 100 мкм или более и 170 мкм или менее.

Расстояние между волокнами в плотной области 52 предпочтительно составляет 30 мкм или более, более предпочтительно 50 мкм или более; предпочтительно 90 мкм или менее, более предпочтительно 70 мкм или менее; и предпочтительно 30 мкм или более и 90 мкм или менее, более предпочтительно 50 мкм или более и 70 мкм или менее.

[0074] <Процентное содержание содержащих металлоксидный антибактериальный агента волокон во всем поверхностном материале>

В каждом из описанных выше вариантов осуществления изобретения, с точки зрения результативного и действенного проявления эффекта профилактики кожных проблем с помощью металлоксидного антибактериального агента 6, процентное содержание содержащих металлоксидный антибактериальный агент волокон во всем поверхностном материале предпочтительно составляет 30 мас. % или более, более предпочтительно 35 мас. % или более; предпочтительно 80 мас. % или менее, более предпочтительно 75 мас. % или менее; и предпочтительно 30 мас. % или более и 80 мас. % или менее, более предпочтительно 35 мас. % или более и 75 мас. % или менее.

[0075] <Процентное содержание металлоксидного антибактериального агента во всем поверхностном материале>

В каждом из описанных выше вариантов осуществления изобретения, с точки зрения результативного и действенного проявления эффекта профилактики кожных проблем с помощью металлоксидного антибактериального агента 6, процентное содержание металлоксидного антибактериального агента во всем поверхностном материале предпочтительно составляет 0,015 мас. % или более, более предпочтительно 0,03 мас. % или более; предпочтительно 2,0 мас. % или менее, более предпочтительно 1,6 мас. % или менее; и предпочтительно 0,015 мас. % или более и 2,0 мас. % или менее, более предпочтительно 0,03 мас. % или более и 1,6 мас. % или менее.

Способ расчета процентного содержания металлоксидного антибактериального агента во всем поверхностном материале будет описан ниже.

[0076] <Диаметр волокон>

В каждом из описанных выше вариантов осуществления изобретения диаметр содержащих металлоксидный антибактериальный агент волокон, составляющих плотную область, и диаметр свободных от металлоксидного антибактериального агента волокон, составляющих неплотную область, могут быть одинаковыми или разными.

Для получения плотной области расстояние между волокнами может быть уменьшено с использованием волокон с меньшим диаметром. Например, диаметр содержащих металлоксидный антибактериальный агент волокон 62, составляющих второй слой, сделан меньше, чем диаметр свободных от металлоксидного антибактериального агента волокон 61, составляющих первый слой, что позволяет регулировать расстояние между волокнами каждого из первого и второго слоев и изготавливать первый слой как неплотную область 51, а второй слой как плотную область 52.

Таким образом, изменение диаметра волокон, используемых в каждом слое, позволяет регулировать соотношение рыхлости-плотности волокон в поверхностном материале.

В качестве примера, диаметр свободных от металлоксидного антибактериального агента волокон 61, составляющих неплотную область 51, может быть принят как 25 мкм, а диаметр содержащих металлоксидный антибактериальный агент волокон 62, составляющих плотную область 52, может быть принят как 15 мкм.

[0077] <Иллюстративный способ изготовления поверхностного материала>

Далее будет описан иллюстративный способ изготовления поверхностного материала по каждому из вариантов осуществления изобретения, описанных выше, но настоящее изобретение не ограничивается этим.

[0078] [Способ изготовления поверхностных материалов 10 и 20]

Поверхностный материал 10 по первому варианту осуществления и поверхностный материал 20 по второму варианту осуществления, в которых как обращенная к коже поверхность, так и не обращенная к коже поверхность являются плоскими поверхностями, могут быть изготовлены, например, следующим образом.

Волокнистое полотно из свободных от металлоксидного антибактериального агента волокон 61 (первых волокон 61), которое производится общеизвестным способом, таким как способ кардочесания, и волокнистое полотно из содержащих металлоксидный антибактериальный агент волокон 62 (вторых волокон 62), ламинируется, и этот ламинат подвергается термической обработке с использованием известной обработки сквозным потоком воздуха, например. При такой термической обработке места пересечения волокон, включенных в полотно, расплавляются и сплавляются, и волокна соединяются вместе с образованием нетканого материала (поверхностных материалов 10 и 20).

[0079] [Способ изготовления поверхностного материала 30]

Поверхностный материал 30 по третьему варианту осуществления изобретения, в котором обращенная к коже поверхность представляет собой вогнуто-выпуклую поверхность, а не обращенная к коже поверхность представляет собой плоскую поверхность, может быть получен путем наложения нетканого материала, изготовленного из свободных от металлоксидного антибактериального агента волокон 61, и нетканого материала, изготовленного из содержащих металлоксидный антибактериальный агент волокон 62, и частичного соединения этих нетканых материалов.

В качестве примера способа изготовления может быть использован способ изготовления, раскрытый в выложенной патентной заявке Японии №2004-174234.

Другими словами, листовой материал нетканого материала, который должен быть верхним слоем 31, зажимается между двумя зубчатыми валками, которые имеют неровную форму своих цилиндрических поверхностей и зацепляются друг за друга, так что листовой материал периодически растягивается и на нем образуются неровности. В листовом материале, снабженном неровностями таким образом, растянутый участок составляет выпуклый участок 33. С другой стороны, нерастянутый участок составляет вогнутый участок 34 при формировании поверхностного материала 30. Листовой материал, который будет верхним слоем 31, включающим множество выпуклых участков 33, сформированных таким образом, накладывается на листовой материал, который будет нижним слоем 32, и наложенные листы зажимаются между двумя валками, по меньшей мере один из которых нагревается до заданной температуры, а затем частично соединяются. В результате первый слой 31 и второй слой 32 уплотняются и частично соединяются в вогнутых участках 34 путем термосварки, так что изготавливается поверхностный материал 30, имеющий вогнуто-выпуклую структуру по всей поверхности. Поверхность поверхностного материала 30 на стороне первого слоя 31 (обращенная к коже поверхность 30а) имеет неровности, а поверхность поверхностного материала 30 на стороне второго слоя 32 (не обращенной к коже поверхности 32b) является по существу плоской.

[0080] <Дополнительное описание>

[0081] [Способ измерения расстояния между волокнами] Расстояние между волокнами в нетканом материале, который представляет собой совокупность волокон, определяется по следующей формуле (1) на основе предположения Вротоновского. Формула (1) ниже обычно используется для определения расстояния между волокнами в совокупности волокон. Согласно предположению Вротоновского, волокна имеют цилиндрическую форму и упорядоченно выровнены без пересечений.

Поверхностный материал в качестве объекта измерения имеет многослойную структуру, включающую первый слой, составляющий неплотную область, и второй слой, составляющий плотную область. Расстояние между волокнами в каждой из неплотной области и плотной области рассчитывается с использованием следующей формулы (1). Если поверхностный материал подвергается вторичной обработке, такой как сжатие или формование, часть, не подвергавшаяся вышеуказанной вторичной обработке, используется в качестве объекта измерения.

В расчете толщина t, базовый вес W, плотность смолы волокна ρ и диаметр волокна D, используемые в формуле (1) ниже, являются таковыми для каждой из неплотной области (первый слой) и плотной области (второй слой), которые должны быть измерены. Толщина t, базовый вес W и диаметр волокна D являются средним значением измеренных значений в нескольких точках измерения.

[0082] Толщину t (мм) измеряют следующим способом. Сначала из измеряемого поверхностного материала вырезают кусок с размерами 50 мм по направлению X на 50 мм по направлению Y. Затем вырезанный кусок помещают на плоскую пластину, на нее помещают плоскую стеклянную пластину, на стеклянную пластину равномерно помещают груз таким образом, чтобы нагрузка, включая стеклянную пластину, достигала 49 Па, а затем измеряют толщину отрезанного куска. Окружающая среда при измерениях имеет температуру 20±2°С и относительную влажность 65±5%, а в качестве измерительного прибора используется микроскоп (производства KEYENCE CORPORATION, VHX-1000). Для измерения толщины отрезанного куска сначала делают увеличенную фотографию поверхности отрезанного куска. Эта увеличенная фотография одновременно показывает элемент, имеющий известный размер. Затем вычисляют масштаб на увеличенной фотографии поверхности среза отрезанного куска, и измеряют толщину неплотной области и плотной области отрезанного куска. Вышеуказанные операции выполняют три раза, и среднее значение, полученное после трех выполненных операций, принимают как толщину t слоя в качестве объекта измерения.

[0083] На поверхности среза отрезанного куска неплотную и плотную области различают следующим способом. Неплотная область имеет меньшую плотность составляющих волокон (большее расстояние между волокнами), чем плотная область, и, таким образом, на поверхности среза отрезанного куска область, имеющая относительно большое расстояние между волокнами, является неплотной областью, а область, имеющая относительно небольшое расстояние между волокнами, является плотной областью. Эти две области можно различить невооруженным глазом.

[0084] Базовый вес W (г/м²) определяют путем разрезания каждой из неплотной и плотной областей поверхностного материала в качестве объекта измерения на куски заданного размера (например, 12 см×6 см), измерения их массы, а затем деления измеренного значения массы на площадь, определенную из заданного размера («базовый вес W (г/м²)=масса÷площадь, определенную из заданного размера»). Эти измерения повторяют четыре раза, и их среднее значение принимают как базовый вес.

[0085] Плотность смолы волокна ρ (г/см³) измеряют с помощью градиентной трубки в соответствии со способом измерения с использованием градиентной трубки, описанным в JIS L1015 «Способ испытаний штапельного химического волокна» (URL:

http://kikakurui.com/l/L1015-2010-01.html; книга под названием JIS Handbook Sen-i-2000 (Японская ассоциация стандартов), стр. 764-765).

[0086] Диаметр волокна D (мкм) определяют путем измерения 10 поперечных сечений волокон, отобранных из каждой из неплотной области и плотной области, с помощью сканирующего электронного микроскопа с автоэлектронной эмиссией S-4000 производства Hitachi, Ltd., и принимая их среднее значение в качестве диаметра волокна D (мкм). Способ измерения диаметра волокна D осуществляется в соответствии со [Способом измерения диаметра волокна], который будет описан ниже.

[0087]

[Математическая формула 1]

[0088] [Способ измерения диаметра волокна]

Поверхностный материал, который является объектом измерения, разрезается бритвенным лезвием (например, однолезвийным бритвенным лезвием, изготовленным Feather Safety Razor Co., Ltd.) для получения исследуемого образца, имеющего прямоугольную форму на виде сверху (8 мм×4 мм). При разрезании объекта измерения соблюдают осторожность, чтобы не разрушить структуру поверхности разреза исследуемого образца, образовавшуюся при разрезе, из-за давления или аналогичного воздействия во время разрезания. Примеры предпочтительного способа разрезания объекта измерения включают способ, в котором объект измерения помещают в жидкий азот и замораживают в достаточной степени перед разрезанием, а затем разрезают.

С использованием двухсторонней бумажной клейкой ленты (производства NICHIBAN Co., Ltd., NICETACK NW-15) исследуемый образец прикрепляют к столу для образцов. Затем исследуемый образец покрывают платиной. Для покрытия используют модель Е-1030 (торговое наименование) устройства ионного напыления производства Hitachi Naka Electronics Co., Ltd., а время напыления составляет 30 секунд.

Поверхность среза исследуемого образца наблюдают при 1000-кратном увеличении с помощью сканирующего электронного микроскопа с автоэлектронной эмиссией S-4000 производства Hitachi, Ltd.

Поскольку материал поверхности включает неплотную область и плотную область, границу между неплотной областью и плотной областью определяют по разнице в расстоянии между волокнами на основе изображения, полученного с помощью электронного микроскопа, и для каждого волокна, присутствующего в каждом слое (неплотной области или плотной области), размер волокна в ширину относительно его продольного направления измеряют у 10 волокон, и его среднее значение принимают как диаметр волокна.

Следует отметить, что если предусмотрены вогнутые части 34, как в поверхностном материале 30 по третьему варианту осуществления изобретения, диаметр любого волокна измеряют с использованием области, исключающей вогнутые части 34.

[0089] Из наблюдений за поверхностью среза можно определить, например, структуру волокна, такую как структуру волокна типа сердцевина-оболочка или моноволокно, в дополнение к контуру поперечного сечения волокна.

Дополнительно, в случае волокна типа сердцевина-оболочка соотношение площадей сердцевины и оболочки можно рассчитать путем наблюдения за поверхностью среза. Кроме того, с помощью наблюдений за поверхностью среза можно подтвердить наличие металлоксидного антибактериального агента в волокне, а также можно подтвердить тот факт, что металлоксидный антибактериальный агент находится только в оболочке.

Кроме того, из наблюдений за поверхностью среза поверхностного материала можно определить, является ли расстояние между волокнами относительно большим или малым, и определить неплотное/плотное состояние в поверхностном материале. Таким образом, из наблюдений за поверхностью среза поверхностного материала можно подтвердить, что металлоксидный антибактериальный агент присутствует только в плотной области.

Кроме того, поверхность среза волокна анализируют методом сканирующей электронной микроскопии в сочетании с энергодисперсионной рентгеновской спектроскопией (SEM-EDX), и таким образом можно подтвердить, что агент, содержащийся в оболочке, является оксидом цинка (металлоксидный антибактериальным агентом).

[0090] [Способ расчета процентного содержания металлоксидного антибактериального агента в содержащем металлоксидный антибактериальный агент волокне]

Когда плотная область (второй слой 32) образована только из содержащего металлоксидный антибактериальный агент волокна, процентное содержание металлоксидного антибактериального агента в содержащем металлоксидный антибактериальный агент волокне можно рассчитать следующим образом.

[0091] Взвешивают один грамм второго слоя 32 (плотной области) поверхностного материала. Следует отметить, что если трудно вырезать 1 г, то от второго слоя 32 отрезают кусок любого размера, измеряют его массу, и нижеследующие реагенты и т.п. используют в количестве, измененном в соответствии с вышеуказанной массой.

Отрезанный кусок измельчают как можно мельче и помещают в стакан объемом 300 мл. Кроме того, в стакан наливают 200 мл деионизированной воды и перемешивают с помощью магнитной мешалки таким образом, чтобы волокна полностью контактировали с водой. При перемешивании жидкости постепенно добавляют 3 мл концентрированной соляной кислоты (примерно 10 М) и перемешивают еще один час для элюирования металлоксидного антибактериального агента, который присутствует на поверхностях волокон, составляющих второй слой. Затем добавляют 6 мл раствора гидроксида натрия с концентрацией 5,1 М для нейтрализации раствора, и затем добавляют 10 мл буферного раствора с рН 10,7 (содержащего 54,7 мл раствора 28 мac.%⋅NH₃ и 0,535 г NH₄Cl, растворенных в деионизированной воде) для точного подведения рН.

Затем добавляют реагент Эриохром Черный Т (0,125 г порошка Эриохрома Черного Т и 1,125 г гидрохлорида гидроксиламина, растворенных в 25 мл безводного этанола) в качестве индикатора, чтобы сделать раствор бледно-розовым. Титрование проводят с использованием ЭДТА⋅2Na с концентрацией 0,0002 М в качестве титранта, и когда цвет раствора изменится с розового на окраску в диапазоне от бледно-голубого до зеленого, количество добавленного титранта (мл) определяют как титр А. Затем массу металлоксидного антибактериального агента рассчитывают по следующей формуле, где «5000000» означает объем (мл) титранта на моль.

Масса металлоксидного антибактериального агента (г)=Титр А×Масса металлоксидного антибактериального агента на моль/5000000

Масса металлоксидного антибактериального агента, рассчитанная, как описано выше, представляет собой примешиваемое количество смеси металлоксидного антибактериального агента (количество смеси на единицу массы), содержащееся в 1 г второго слоя (плотная область), то есть в 1 г содержащего металлоксидный антибактериальный агент волокна. Следовательно, значение, полученное путем умножения рассчитанной массы металлоксидного антибактериального агента на 100, представляет собой процентное содержание металлоксидного антибактериального агента в содержащем металлоксидный антибактериальный агент волокне.

[0092] Следует отметить, что, как будет описано ниже, второй слой, составляющий плотную область 52, должен только включать по меньшей мере содержащие металлоксидный антибактериальный агент волокна, и может также включать свободные от металлоксидного антибактериального агента волокна, не содержащие металлоксидного антибактериального агента.

[0093] [Способ расчета процентного содержания металлоксидного антибактериального агента во всем поверхностном материале]

Процентное содержание металлоксидного антибактериального агента во всем поверхностном материале можно измерить с помощью способа, аналогичного вышеуказанному способу расчета процентного содержания металлоксидного антибактериального агента в содержащем металлоксидный антибактериальный агент волокне, за исключением метода вырезания образца.

[0094] Кусок весом один грамм вырезают из поверхностного материала в качестве образца. Кусок вырезают таким образом, чтобы были включены как первый слой (неплотная область), так и второй слой (плотная область).

Затем для образца измеряют массу металлоксидного антибактериального агента с помощью метода, аналогичного вышеуказанному способу расчета процентного содержания металлоксидного антибактериального агента в содержащем металлоксидный антибактериальный агент волокне. Масса металлоксидного антибактериального агента, рассчитанная таким образом, представляет собой массу металлоксидного антибактериального агента, содержащегося в 1 г поверхностного материала. Следовательно, значение, полученное путем умножения рассчитанной массы металлоксидного антибактериального агента на 100, представляет собой процентное содержание металлоксидного антибактериального агента во всем поверхностном материале.

[0095] [Способ измерения степени растворимости металлоксидного антибактериального агента]

Пять граммов металлоксидного антибактериального агента добавляют в 100 мл воды и перемешивают со скоростью 300 об./мин в течение 30 минут при комнатной температуре (25°С). Отдельно измеряют массу фильтровальной бумаги, и измеренную массу принимают в качестве исходной массы фильтровальной бумаги.

Раствор после перемешивания фильтруют с использованием фильтровальной бумаги, масса которой была измерена, и фильтровальную бумагу сушат в сушилке при температуре 40°С в течение двух часов. Измеряют массу фильтровальной бумаги после высыхания, и измеренную массу принимают за массу фильтровальной бумаги после высыхания. Затем степень растворимости рассчитывают по следующей формуле.

Степень растворимости (г)=5 (г) - {(масса фильтровальной бумаги после высыхания) (г) - (исходная масса фильтровальной бумаги) (г)}

Это означает, что по мере того, как рассчитанная таким образом степень растворимости становится больше, растворимость в воде становится больше, а по мере того, как степень растворимости становится меньше, растворимость в воде становится меньше.

[0096] Выше были описаны варианты осуществления настоящего изобретения, но настоящее изобретение не ограничивается вариантами осуществления, описанными выше, и естественно может быть различным образом модифицировано без отступления от сути настоящего изобретения.

[0097] Например, описанные выше варианты осуществления описывают пример одноразового подгузника в качестве впитывающего изделия, но настоящее изобретение не ограничивается этим. Впитывающее изделие по настоящему изобретению может представлять собой, например, впитывающую мочу прокладку, прокладку для влагалищных выделений или гигиеническую прокладку, а поверхностный материал по настоящему изобретению может быть использован в качестве поверхностных материалов указанных выше впитывающих изделий. Впитывающее изделие, как правило, выполнено с возможностью включения проницаемого для жидкости поверхностного материала, непроницаемого для жидкости заднего поверхностного материала и впитывающего элемента со свойством удержания жидкости, расположенного между обоими листами.

[0098] Кроме того, например, вышеуказанный поверхностный материал 10 по первому варианту осуществления изобретения (поверхностный материал 20 по второму варианту осуществления) был проиллюстрирован как плоский листовой материал, включающий ламинированные первый слой 11 (21) и второй слой 12 (22), которые имеют различное расстояние между волокнами (плотность волокон), но поверхностный материал может представлять собой поверхностный материал, в котором оба ламинированные первый слой и второй слой подвергаются обработке для образования неровностей, и как обращенная к коже поверхность, так и не обращенная к коже поверхность имеют неровную форму. В таком поверхностном материале поверхность с не обращенной к коже стороны имеет форму, дополняющую форму обращенной к коже поверхности. В частности, в положении на не обращенной к коже поверхности, соответствующем положению выпуклого участка, предусмотренного на обращенной к коже поверхности, предусмотрен вогнутый участок, утопленный в направлении обращенной к коже поверхности со стороны кожи. В положении на не обращенной к коже поверхности, соответствующем положению вогнутого участка, предусмотренного на обращенной к коже поверхности, предусмотрен выпуклый участок, выступающий в сторону необращенной к коже поверхности.

[0099] Кроме того, например, в каждом из описанных выше вариантов осуществления изобретения описан пример, в котором второй слой, составляющий плотную область 52, образован только из содержащих металлоксидный антибактериальный агент волокон, но настоящее изобретение не ограничивается этим. Второй слой, составляющий плотную область 52, должен только включать по меньшей мере содержащие металлоксидный антибактериальный агент волокна и может также включать свободные от металлоксидного антибактериального агента волокна, не содержащие металлоксидный антибактериальный агент.

[0100] Кроме того, например, в содержащем металлоксидный антибактериальный агент волокне типа сердцевина-оболочка, металлоксидный антибактериальный агент замешивается в оболочку, и в дополнение к этому, например, в часть сердцевины может замешиваться светорассеивающее вещество, такое как оксид титана. Это позволяет получить поверхностный материал, на котором пятна, образованные жидкими экскрементами (мочой, мягким калом, кровью и т.п.), будет трудно увидеть со стороны кожи после абсорбции (хорошо замаскированы).

[0101] Кроме того, в каждом из вариантов осуществления изобретения описаны неплотная область и плотная область, но поверхностный материал может включать три или несколько областей, имеющих расстояния между волокнами, отличающиеся друг от друга.

Например, поверхностный материал может быть сформирован путем ламинирования первого слоя, имеющего относительно небольшое расстояние между волокнами, третьего слоя, имеющего относительно большое расстояние между волокнами, и второго слоя, имеющего расстояние между волокнами, большее, чем расстояние между волокнами первого слоя, но меньшее, чем расстояние между волокнами третьего слоя, в следующем порядке - первый слой, второй слой и третий слой. Первый слой включает волокна с наиболее плотной укладкой, третий слой включает волокна с наиболее неплотной укладкой, а второй слой имеет плотность укладки волокон между первым слоем и третьим слоем. Например, поверхностный материал может иметь конфигурацию, в которой первый, второй и третий слои ламинируются в этом порядке или может иметь конфигурацию, в которой третий, второй и первый слои ламинируются в этом порядке от не обращенной к коже стороны к обращенной к коже стороне, а также может иметь конфигурацию, в которой величина расстояния между волокнами имеет градиент по направлению толщины.

[0102] Если величина расстояния между волокнами имеет такой градиент по направлению толщины, первый слой может быть выполнен как плотная область, а второй и третий слои, отличные от первого слоя, могут быть выполнены как неплотные области, так что плотная область содержит большее количество металлоксидного антибактериального агента, чем неплотные области.

Например, по мере того, как расстояние между волокнами становится меньше, примешиваемое количество металлоксидного антибактериального агента может быть увеличено. Другими словами, первый слой может содержать большее количество металлоксидного антибактериального агента, чем второй слой и третий слой, а второй слой может содержать большее количество металлоксидного антибактериального агента, чем третий слой.

В качестве альтернативы, только первый и второй слои могут содержать металлоксидный антибактериальный агент, третий слой может не содержать металлоксидного антибактериального агента, и первый слой может содержать большее количество металлоксидного антибактериального агента, чем второй слой.

В качестве альтернативы, только первый слой может содержать металлоксидный антибактериальный агент, а второй и третий слои могут не содержать металлоксидного антибактериального агента.

[0103] Кроме того, в каждом из описанных выше вариантов осуществления изобретения содержащее металлоксидный антибактериальный агент волокно может содержать антибактериальные агенты, такие как поверхностно-активные вещества и органические соединения, помимо металлоксидного антибактериального агента.

[0104] Кроме того, содержащее металлоксидный антибактериальный агент волокно может содержать средство для ухода за кожей.

В качестве средства для ухода за кожей можно использовать гидрофобное средство для ухода за кожей, гидрофильное средство для ухода за кожей и т.п.

[0105] Гидрофобное средство для ухода за кожей относится к гидрофобному компоненту, не растворяющемуся или не диспергирующемуся в воде, либо имеющему очень плохую растворимость, а также относится к композиции или соединению, обладающим свойствами защиты, заживления и т.п.в отношении кожи пользователя. Более конкретно, гидрофобный компонент относится к такому, у которого количество растворенного компонента составляет менее 1 г, когда 10 г компонента смешивают с 1 л деионизированной воды и затем оставляют на 24 часа, предпочтительно к такому, у которого количество растворенного компонента составляет 0,1 г или менее, особенно предпочтительно к такому, когда компонент полностью не растворяется.

Гидрофобное средство для ухода за кожей включает жирную кислоту с длиной углеродной цепи от 12 до 28 атомов углерода, сложноэфирное соединение жирной кислоты и глицерина, воск и вазелин, и особенно предпочтительно содержит ненасыщенную жирную кислоту с длиной углеродной цепи от 12 до 28 атомов углерода или сложноэфирное соединение глицерина и ненасыщенной жирной кислоты. Сложный эфир глицерина представляет собой моноэфир, диэфир или триэфир глицерина и вышеуказанной ненасыщенной жирной кислоты, но особенно предпочтительным является триэфир. В качестве средства, содержащего жирную кислоту или соединение жирной кислоты, предпочтительно может использоваться натуральный экстракт, такой как аргановое масло или масло ши. В частности, аргановое масло, которое является гидрофобным растительным маслом, содержащим ненасыщенные жирные кислоты, поддерживает баланс между влажностью и жирностью кожи и предотвращает высыхание, таким образом действуя как средство для ухода за кожей. Кроме того, аргановое масло содержит большое количество ненасыщенных жирных кислот, таких как олеиновая кислота и линолевая кислота, обладает сильной способностью удалять кислородные радикалы и может уменьшить повреждение кожи, вызванное, например, солнечным ожогом.

[0106] С другой стороны, гидрофильное средство для ухода за кожей относится к гидрофильному компоненту, который является водорастворимым или вододиспергируемым, и предпочтительно является средством, способным подавлять возникновение сыпи и воспаления, а также подавлять прогрессирование сыпи и воспаления или облегчать сыпь и воспаление при их возникновении. Более конкретно, гидрофильный компонент относится к такому, у которого количество растворенного вещества или количество диспергируемого вещества составляет 1 г или более, когда 10 г компонента смешивают с 1 л деионизированной воды, а затем оставляют на 24 часа, предпочтительно к такому, у которого количество растворенного вещества или количество диспергируемого вещества составляет 5 г или более, более предпочтительно к такому, у которого растворяется 1 г или более, еще более предпочтительно к такому, у которого растворяется 5 г или более, наиболее предпочтительно к такому, которое растворяется полностью.

В качестве гидрофильного средства для ухода за кожей можно использовать натуральный экстракт, такой как экстракт листьев персика или экстракт гамамелиса, многоатомный спирт, имеющий от 2 до 4 атомов углерода, полиэтиленгликоль, гидрофильное соединение, имеющее функцию ухода за кожей и т.п. и т.д.

Среди этих средств экстракт листьев персика (гидрофильный экстракт), который является растительным экстрактом, является предпочтительным, поскольку он обладает антибактериальным и противовоспалительным действием. Экстракт листьев персика, который является гидрофильным компонентом, растворяется в жидкости, подаваемой на поверхность материала, и переносится на кожу, в результате чего создается эффект ухода за кожей.

Многоатомный спирт, имеющий от 2 до 4 атомов углерода, является гидрофильным компонентом, как правило, 1,3-бутиленгликолем. Использование 1,3-бутиленгликоля усиливает увлажняющий эффект и смазывающую способность. Усиление смазывающей способности позволяет уменьшить трение между кожей и нетканым материалом, тем самым уменьшая повреждение кожи. 1,3-бутиленгликоль является увлажняющим, жидким, водорастворимым базовым компонентом, который не липнет и поддерживает увлажнение кожи с ощущением гладкости при использовании. 1,3-бутиленгликоль используется в качестве увлажнителя, а также в качестве растворителя. Например, когда экстракт листьев персика используется в качестве средства по уходу за кожей, 1,3-бутиленгликоль может использоваться в качестве растворителя для экстракта листьев персика. Следует отметить, что в настоящем документе в качестве примера приводится 1,3-бутиленгликоль, но аналогичным эффектом обладают многоатомные спирты с 2-4 атомами углерода, и, например, можно использовать пропиленгликоль. Пропиленгликоль также можно использовать в качестве экстракционного растворителя для экстракта листьев персика (гидрофильный экстракт).

[0107] Кроме того, например, в поверхностном материале 30 по третьему варианту осуществления изобретения, описанному выше, приведен пример, в котором выпуклый участок 33 имеет полую структуру, но он также может иметь сплошную структуру.

[0108] Настоящее изобретение может также иметь следующие конфигурации.

<1>

Поверхностный материал впитывающего изделия, содержащий:

плотную область, имеющую относительно небольшое расстояние между волокнами; и

неплотную область, имеющую расстояние между волокнами больше, чем плотная область, где

плотная область включает большее количество металлоксидного антибактериального агента, чем неплотная область, и

плотная область включает содержащее металлоксидный антибактериальный агент волокно, содержащее металлоксидный антибактериальный агент.

<2>

Поверхностный материал впитывающего изделия по п. <1>, в котором

содержащее металлоксидный антибактериальный агент волокно образовано путем замешивания металлоксидного антибактериального агента в волокно.

<3>

Поверхностный материал впитывающего изделия по п. <1>или<2>, в котором

разница между расстоянием между волокнами в неплотной области и расстоянием между волокнами в плотной области составляет 20 мкм или более, предпочтительно 30 мкм или более.

<4>

Поверхностный материал впитывающего изделия по любому одному из пп. <1>-<3>, в котором

расстояние между волокнами в неплотной области составляет 80 мкм или более и 190 мкм или менее, предпочтительно 100 мкм или более и 170 мкм или менее.

<5>

Поверхностный материал впитывающего изделия по любому одному из пп. <1>-<4>, в котором

расстояние между волокнами в плотной области составляет 30 мкм или более и 90 мкм или менее, предпочтительно 50 мкм или более и 70 мкм или менее.

<6>

Поверхностный материал впитывающего изделия по п. <1>, в котором

содержащее металлооксидный антибактериальный агент волокно представляет собой волокно типа сердцевина-оболочка, включающее участок сердцевины и участок оболочки,

металлоксидный антибактериальный агент смешивается только с оболочкой, и

металлоксидный антибактериальный агент экспонируется на поверхности содержащего металлоксидный антибактериальный агент волокна.

<7>

Поверхностный материал впитывающего изделия по п. <6>, в котором

процентное содержание металлоксидного антибактериального агента в волокне типа сердцевина-оболочка составляет 0,05 мас. % или более и 2,5 мас. % или менее, предпочтительно 0,1 мас. % или более и 2,0 мас. % или менее.

<8>

Поверхностный материал впитывающего изделия по п. <6>или<7>, в котором

процентное содержание металлоксидного антибактериального агента в смоле, образующей оболочку, составляет 0,1 мас. % или более и 5 мас. % или менее, предпочтительно 0,2 мас. % или более и 4,0 мас. % или менее.

<9>

Поверхностный материал впитывающего изделия по любому одному из пп. <1> - <8>, в котором

металлоксидный антибактериальный агент представляет собой оксид цинка.

<10>

Поверхностный материал впитывающего изделия по любому одному из пп. <1> - <9>, в котором

степень растворимости металлоксидного антибактериального агента в 100 мл воды составляет 0,01 г или более и 0,5 г или менее, предпочтительно 0,03 г или более и 0,3 г или менее, более предпочтительно 0,05 г или более и 0,2 г или менее.

<11>

Поверхностный материал впитывающего изделия по любому одному из пп. <1> - <10>, в котором

процентное содержание содержащего металлоксидный

антибактериальный агент волокна во всем поверхностном материале составляет 30 мас. % или более и 80 мас. % или менее.

<12>

Поверхностный материал впитывающего изделия по любому одному из пп. <1> - <11>, в котором

процентное содержание металлоксидного антибактериального агента во всем поверхностном материале составляет 0,015 мас. % или более и 2,0 мас. % или менее, предпочтительно 0,03 мас. % или более и 1,6 мас. % или менее.

<13>

Поверхностный материал впитывающего изделия по любому одному из пп. <1> - <12>, в котором

волокно, составляющее плотную область, имеет меньший диаметр волокна, чем волокно, составляющее неплотную область.

<14>

Поверхностный материал впитывающего изделия по любому одному из пп. <1> - <13>, в котором

поверхностный материал имеет обращенную к коже поверхность кожи и не обращенную к коже поверхность, и

обращенная к коже поверхность образована плотной областью.

<15>

Поверхностный материал впитывающего изделия по любому одному из пп. <1> - <13>, в котором

поверхностный материал имеет обращенную к коже поверхность кожи и не обращенную к коже поверхность, и

не обращенная к коже поверхность образована плотной областью.

<16>

Поверхностный материал впитывающего изделия по любому одному из пп. <1> - <15>, в котором

поверхностный материал включает

первый слой, образующий неплотную область, и

второй слой, образующий плотную область.

<17>

Поверхностный материал впитывающего изделия по любому одному из пп. <1> - <13>, в котором

поверхностный материал имеет обращенную к коже поверхность и не обращенную к коже поверхность,

поверхностный материал включает

первый слой, составляющий неплотную область, составляющую обращенную к коже поверхность, и

второй слой, составляющий плотную область и расположенный на не обращенной к коже стороне относительно первого слоя, и

поверхностный материал включает

множество вогнутых участков, образованных путем частичного уплотнения первого слоя и второго слоя, и

множество выпуклых участков, каждый из которых расположен между множеством вогнутых участков и каждый из которых включает выступающий участок в первом слое.

<18>

Поверхностный материал впитывающего изделия по любому одному из пп. <1> - <17>, в котором

поверхностный материал частично включает участок, в котором плотная область и неплотная область, перекрывающие друг друга по направлению толщины, сжаты по направлению толщины.

<19>

Впитывающее изделие, содержащее: впитывающий элемент; и

поверхностный материал по любому одному из пп. <1> - <18>, расположенный на стороне обращенной к коже поверхности впитывающего элемента.

Промышленная применимость

[0109] Благодаря поверхностному материалу впитывающего изделия по настоящему изобретению, можно обеспечить эффективное проявление антибактериальных свойств оксида металла.

Изобретение относится к поверхностному материалу впитывающего изделия. Поверхностный материал впитывающего изделия включает плотную область и неплотную область. Плотная область представляет собой область, имеющую относительно небольшое расстояние между волокнами. Неплотная область представляет собой область, имеющую расстояние между волокнами больше, чем плотная область. Плотная область включает большее количество металлоксидного антибактериального агента, чем неплотная область. Плотная область включает содержащее металлоксидный антибактериальный агент волокно, содержащее металлоксидный антибактериальный агент. 2 н. и 9 з.п. ф-лы, 6 ил.

1. Поверхностный материал впитывающего изделия, причем поверхностный материал имеет обращенную к коже поверхность и не обращенную к коже поверхность, причем поверхностный материал содержит:

плотную область, имеющую относительно малое расстояние между волокнами; и

неплотную область, имеющую расстояние между волокнами больше, чем плотная область, причем

плотная область включает большее количество металлоксидного антибактериального агента, чем неплотная область,

плотная область включает содержащее металлоксидный антибактериальный агент волокно, которое представляет собой волокно, содержащее металлоксидный антибактериальный агент,

обращенная к коже поверхность образована плотной областью,

и

металлоксидный антибактериальный агент представляет собой оксид цинка.

2. Поверхностный материал впитывающего изделия по п. 1, в котором

содержащее металлоксидный антибактериальный агент волокно образовано путем замешивания металлоксидного антибактериального агента в волокно.

3. Поверхностный материал впитывающего изделия по п. 1 или 2, в котором

содержащее металлооксидный антибактериальный агент волокно представляет собой волокно типа сердцевина-оболочка, включающее участок сердцевины и участок оболочки,

металлоксидный антибактериальный агент смешивается только с оболочкой, и

металлоксидный антибактериальный агент экспонируется на поверхности содержащего металлоксидный антибактериальный агент волокна.

4. Поверхностный материал впитывающего изделия по п. 3, в котором

процентное содержание металлоксидного антибактериального агента в волокне типа сердцевина-оболочка составляет 0,05 мас. % или более и 2,5 мас. % или менее.

5. Поверхностный материал впитывающего изделия по п. 1 или 2, в котором

процентное содержание содержащего металлоксидный антибактериальный агент волокна во всем поверхностном материале составляет 30 мас. % или более и 80 мас. % или менее.

6. Поверхностный материал впитывающего изделия по п. 1 или 2, в котором

процентное содержание металлоксидного антибактериального агента во всем поверхностном материале составляет 0,015 мас. % или более и 2,0 мас. % или менее.

7. Поверхностный материал впитывающего изделия по п. 1 или 2, в котором

волокно, составляющее плотную область, имеет меньший диаметр волокна, чем волокно, составляющее неплотную область.

8. Поверхностный материал впитывающего изделия по п. 1 или 2, в котором

поверхностный материал включает

первый слой, образующий неплотную область, и

второй слой, образующий плотную область.

9. Поверхностный материал впитывающего изделия по п. 8, в котором

первый слой не содержит металлоксидного антибактериального агента.

10. Поверхностный материал впитывающего изделия по п. 1 или 2, в котором

поверхностный материал частично включает участок, в котором плотная область и неплотная область, перекрывающие друг друга по направлению толщины, сжаты по направлению толщины.

11. Впитывающее изделие, содержащее:

впитывающий элемент; и

поверхностный материал по п. 1 или 2, расположенный на стороне обращенной к коже поверхности впитывающего элемента.
