БЕСКАРКАСНОЕ РАСКЛАДНОЕ КРЕСЛО-КРОВАТЬ (ВАРИАНТЫ) Российский патент 2025 года по МПК A47C17/04

Изобретение относится к мебельному производству, в частности к трансформируемой мягкой бескаркасной мебели для раскладывания кресла в кровать и обратно [A47C 17/04].

Из уровня техники известна ТРАНСФОРМИРУЕМАЯ МЕБЕЛЬ [RU167749U1, МПК A47C 17/00, опубл. 10.01.2017], содержащая неподвижное основание, шарнирно соединенный с ним каркас, выполненный в виде трех шарнирно связанных между собой секций и мягкие элементы, один из которых выполнен из трех частей, расположенных на соответствующих секциях каркаса, а другой представляет собой съемную спинку, при этом первая часть мягкого элемента закреплена на крайней секции каркаса, шарнирно связанной с основанием, третья часть мягкого элемента закреплена на другой крайней секции каркаса, а вторая часть выполнена с возможностью расположения относительно первой и третьей частей в двух положениях: между ними в положении мебели «кровать», обеспечивая формирование поверхности для сна, и непосредственно на третьей части в положении мебели «диван», образуя поверхность для сидения.

Недостатком указанного решения является наличие шарниров и каркаса, которые могут быть деформированы в результате длительной эксплуатации, вследствие чего должны быть заменены на аналогичные детали.

Из уровня техники известна БЕСКАРКАСНАЯ МЯГКАЯ МЕБЕЛЬ-ТРАНСФОРМЕР [RU104037U1, МПК A47C 17/00, опубл. 10.05.2011], содержащая три секции, две из которых, П-образная и прямоугольная расположены друг над другом с возможностью размещения их в одной плоскости, при этом отдельно стоящая вторая прямоугольная секция, состоящая из двух неравных прямоугольных частей может быть пристыкована к нише, образованной П-образной и прямоугольной секциями, с возможностью размещения всех трех в одной плоскости.

Недостатком указанного решения является необходимость осуществления повторяющихся операций по соединению друг с другом прямоугольных и П-образных элементов, которые приводят к износу шовных соединений и снижению прочности и долговечности изделия.

Наиболее близким по технической сущности и достигаемому результату является БЕСКАРКАСНАЯ МЯГКАЯ МЕБЕЛЬ-ТРАНСФОРМЕР [RU141266U1, МПК A47C 17/04, опубл. 27.05.2014], содержащая три прямоугольных секции, две из которых, расположенных одна над другой и соединенных друг с другом по одной из линий сопряжения двух смежных вертикальных поверхностей, являются основанием и сиденьем, а третья служит спинкой, а также П-образную секцию, расположенную над основанием, в которой спинка соединена с сиденьем с возможностью трансформации в одну горизонтальную плоскость с П-образной секцией поворотом на 90º относительно сиденья, образуя сдвоенный секционный блок, выполненный с возможностью трансформации в одну горизонтальную плоскость с основанием в положение "кровать" поворотом на 180º относительно основания.

Недостатком прототипа является необходимость осуществления повторяющихся операций по соединению друг с другом прямоугольных и П-образных элементов, которые приводят к износу шовных соединений и снижению прочности и долговечности изделия.

Задачей настоящего изобретения является устранение недостатков решений из уровня техники.

Технический результат изобретения заключается в повышении ее долговечности и надежности при ее частой эксплуатации.

Технический результат за счет того, что бескаркасное раскладное кресло-кровать, состоящее из трех модулей, содержащих наполнитель и обернутые в чехлы из ткани, сшитой шовными соединениями с двойной прострочкой швов, при этом первый модуль и второй модуль выполнены с поперечным прямоугольным сечением, а третий модуль выполнен с поперечным квадратным сечением, при этом третий модуль выполнен с возможностью фиксации по граням к первому модулю или первому модулю со вторым модулем с помощью стропы или ременного крепления или к первому модулю с помощью по меньшей мере двух с каждой боковой стороны текстильных креплений-липучек, продетых через кольца, или по меньшей мере одного с каждой боковой стороны текстильного крепления-липучки отличающееся тем, что третий модуль соединен с первым модулем, а первый модуль соединен со вторым модулем по ребрам молниями-застежками или соединительными тканевыми элементами с шовными соединениями с двойной прострочкой швов так, что линии швов третьего модуля с первым модулем и первого модуля со вторым модулем в местах крепления соединительных тканевых элементов расположены крест-накрест, при этом третий модуль выполнен с возможностью фиксации по граням к первому модулю и второму модулю с помощью продольного текстильного крепления-липучки в виде полосы.

Также технический результат достигается за счет того, что бескаркасное раскладное кресло-кровать, состоящее из трех модулей, содержащих наполнитель и обернутые в чехлы из ткани, сшитой шовными соединениями с двойной прострочкой швов, при этом первый модуль и второй модуль выполнены с поперечным прямоугольным сечением, а третий модуль выполнен с поперечным квадратным сечением, при этом третий модуль выполнен с возможностью фиксации по граням к первому модулю или первому модулю со вторым модулем с помощью стропы или ременного крепления или к первому модулю с помощью по меньшей мере двух с каждой боковой стороны текстильных креплений-липучек, продетых через кольца, или по меньшей мере одного с каждой боковой стороны текстильного крепления-липучки отличающееся тем, что третий модуль соединен с первым модулем, а первый модуль соединен со вторым модулем по ребрам молниями-застежками или соединительными тканевыми элементами с шовными соединениями с двойной прострочкой швов так, что линии швов третьего модуля с первым модулем и первого модуля со вторым модулем в местах крепления соединительных тканевых элементов расположены крест-накрест, при этом бескаркасное раскладное кресло-кровать дополнительно содержит четвертый модуль, выполненный с поперечным квадратным сечением, соединенный с третьим модулем с помощью молний-застежек или с помощью шовных соединений с двойной прострочкой швов.

Краткое описание чертежей

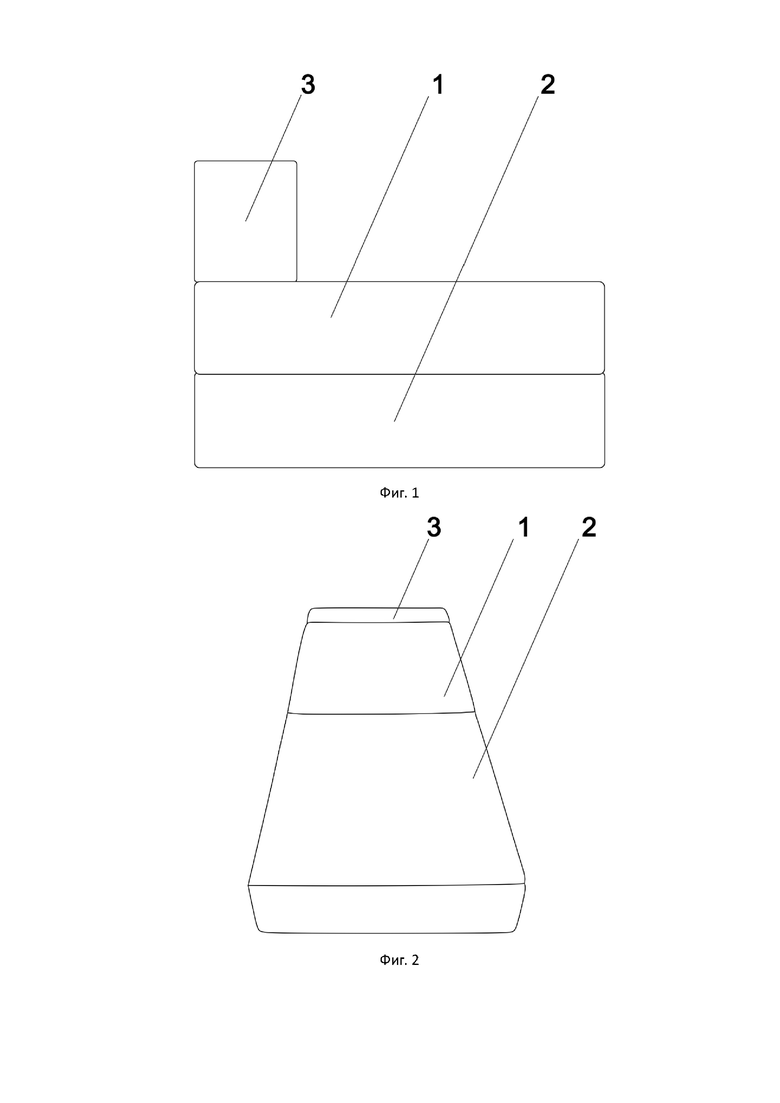

На фиг. 1 представлено устройство в положении «кресло» с первым, вторым и третьим модулями (вид слева).

На фиг. 2 представлено устройство в положении «кровать» с первым, вторым и третьим модулями.

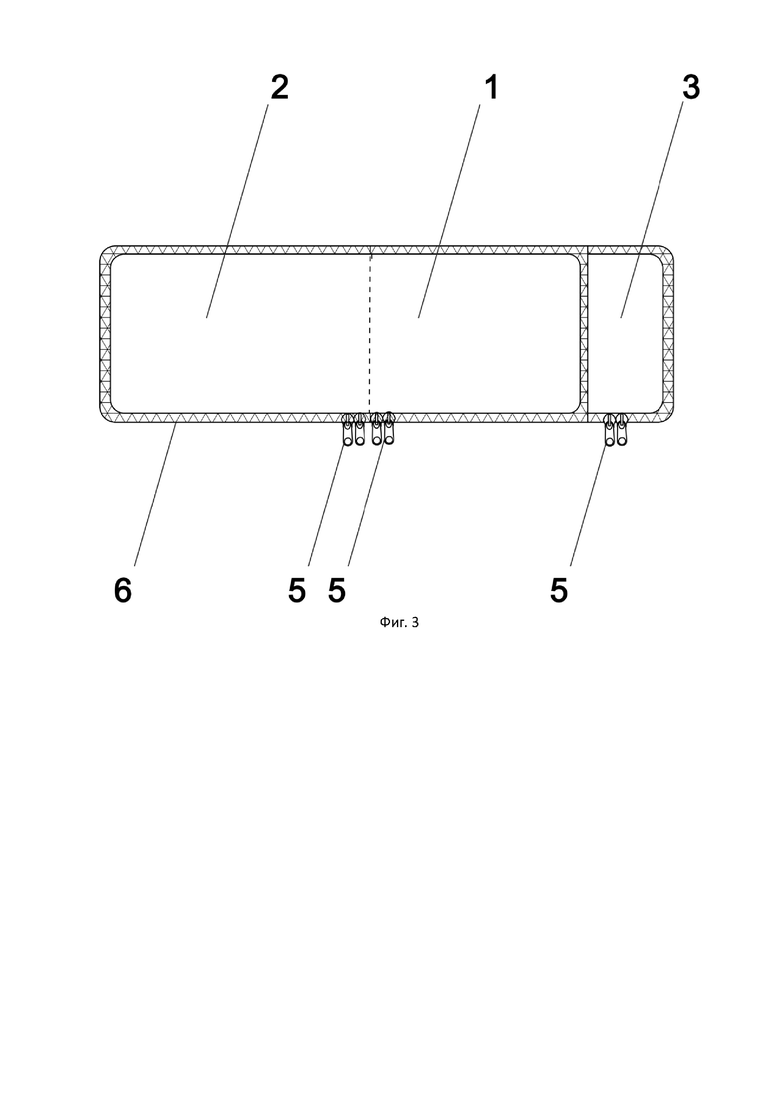

На фиг. 3 представлено устройство в положении «кровать» с первым, вторым и третьим модулями (вид снизу).

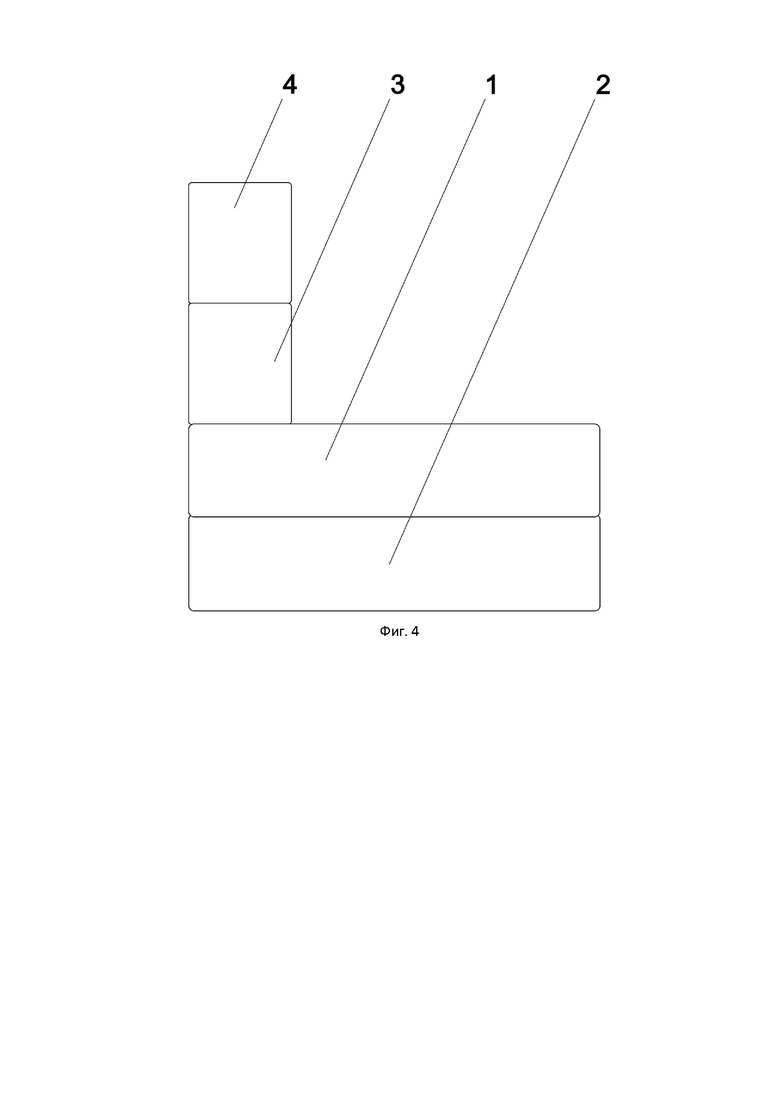

На фиг. 4 представлено устройство в положении «кресло» с первым, вторым, третьим и четвертым модулями (вид слева).

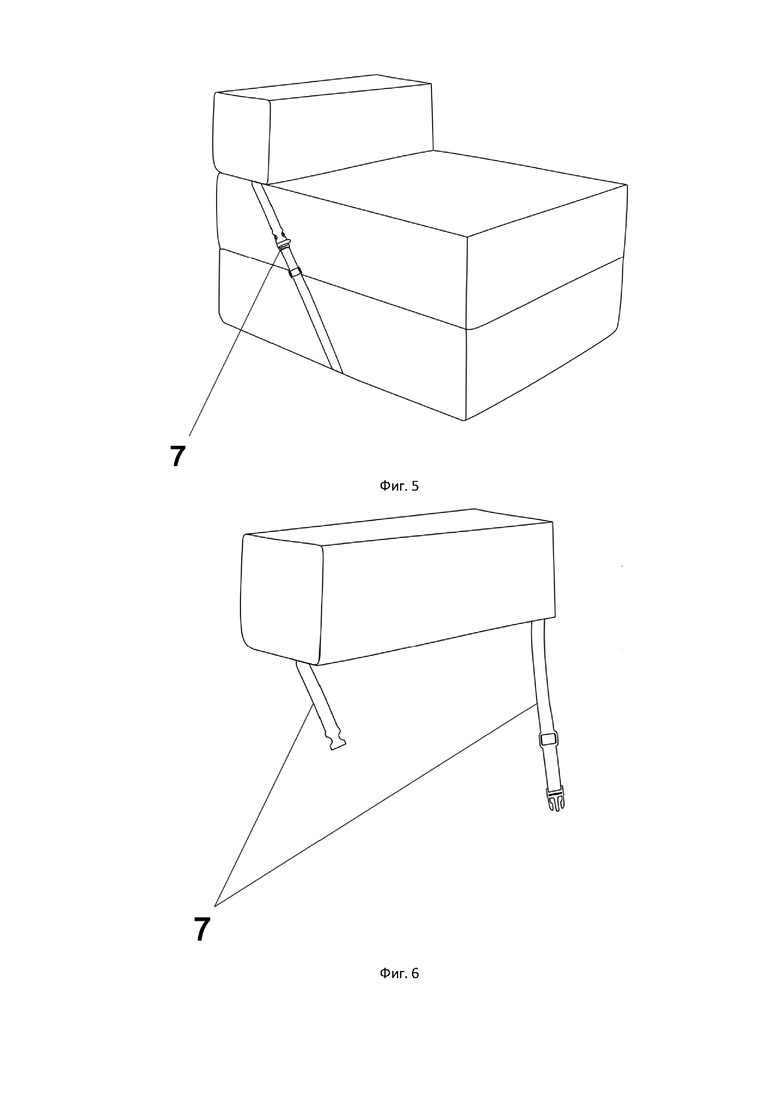

На фиг.5 представлено устройство в положении «кресло» с ременным креплением с первым, вторым и третьим модулями.

На фиг. 6 представлен третий модуль с ременным креплением.

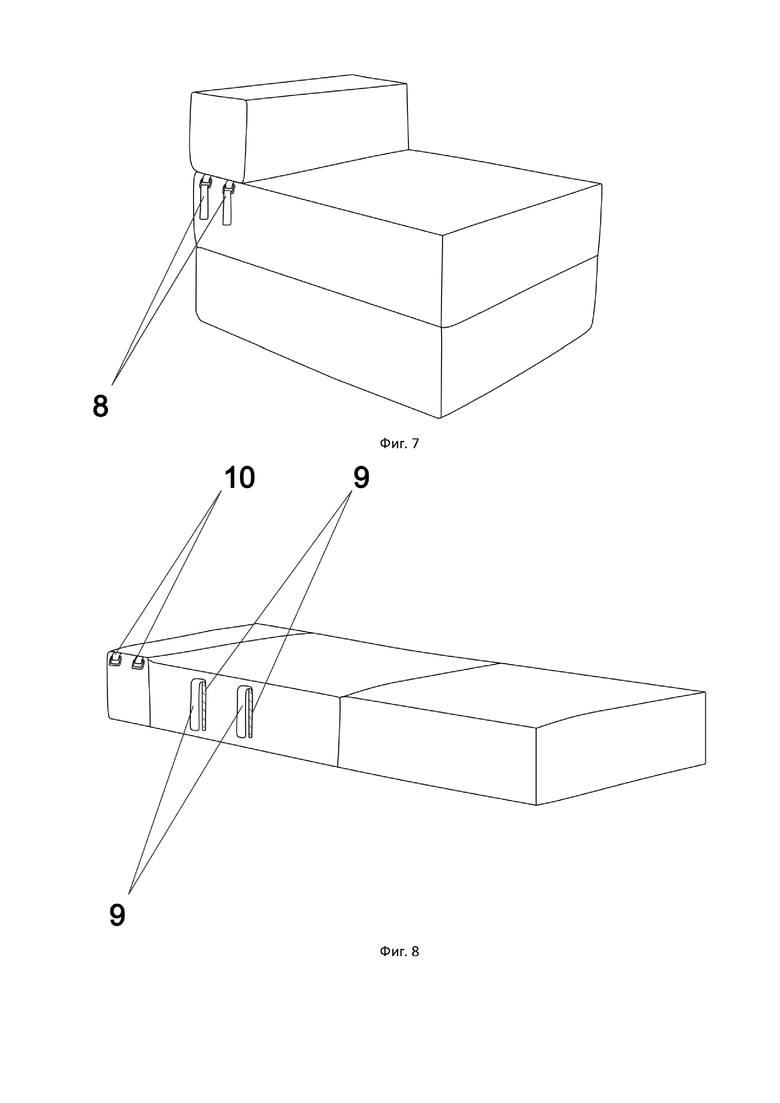

На фиг. 7 представлено устройство в положении «кресло» с первым, вторым и третьим модулями и по меньшей мере двумя с каждой боковой стороны парными текстильными креплениями-липучками, продетыми через кольца.

На фиг. 8 представлено устройство в положении «кровать» с первым, вторым и третьим модулями и по меньшей мере двумя с каждой боковой стороны парными текстильными креплениями-липучками, продетыми через кольца.

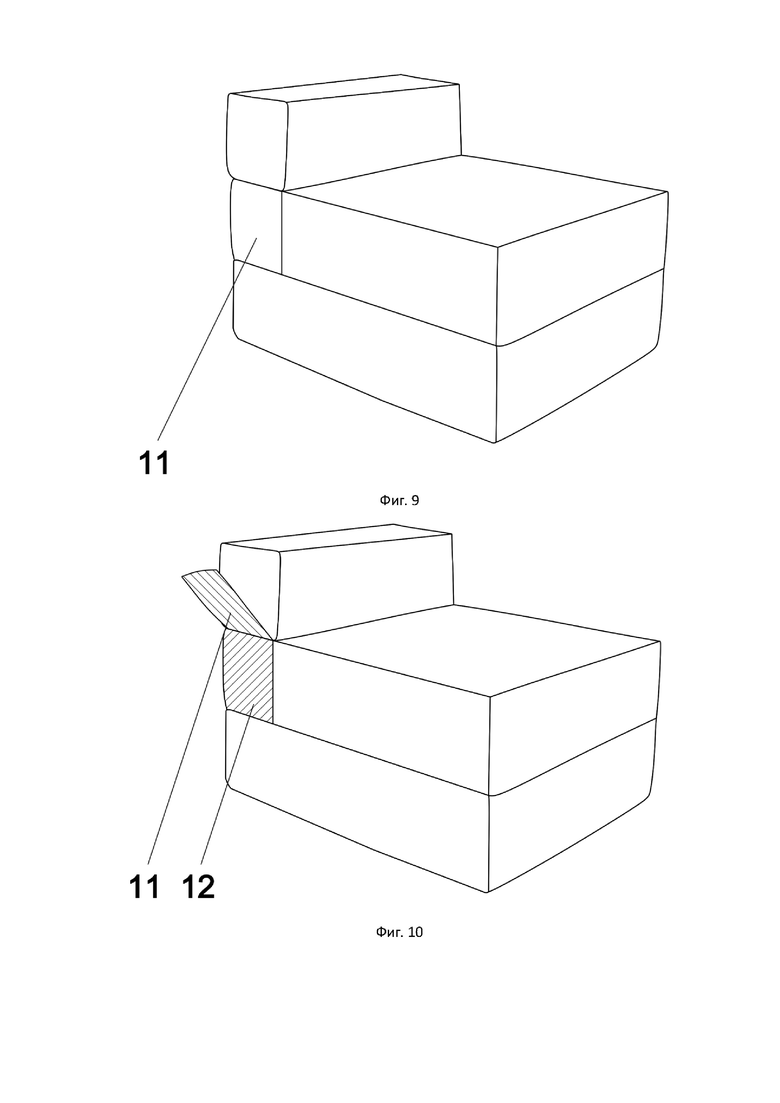

На фиг. 9 представлено устройство в положении «кресло» с первым, вторым модулями и третьим модулем, зафиксированным с помощью по меньшей мере одного с каждой боковой стороны текстильного крепления-липучки.

На фиг. 10 представлено устройство в положении «кресло» с первым и вторым модулями и незафиксированным третьим модулем и по меньшей мере одного с каждой боковой стороны текстильного крепления-липучки.

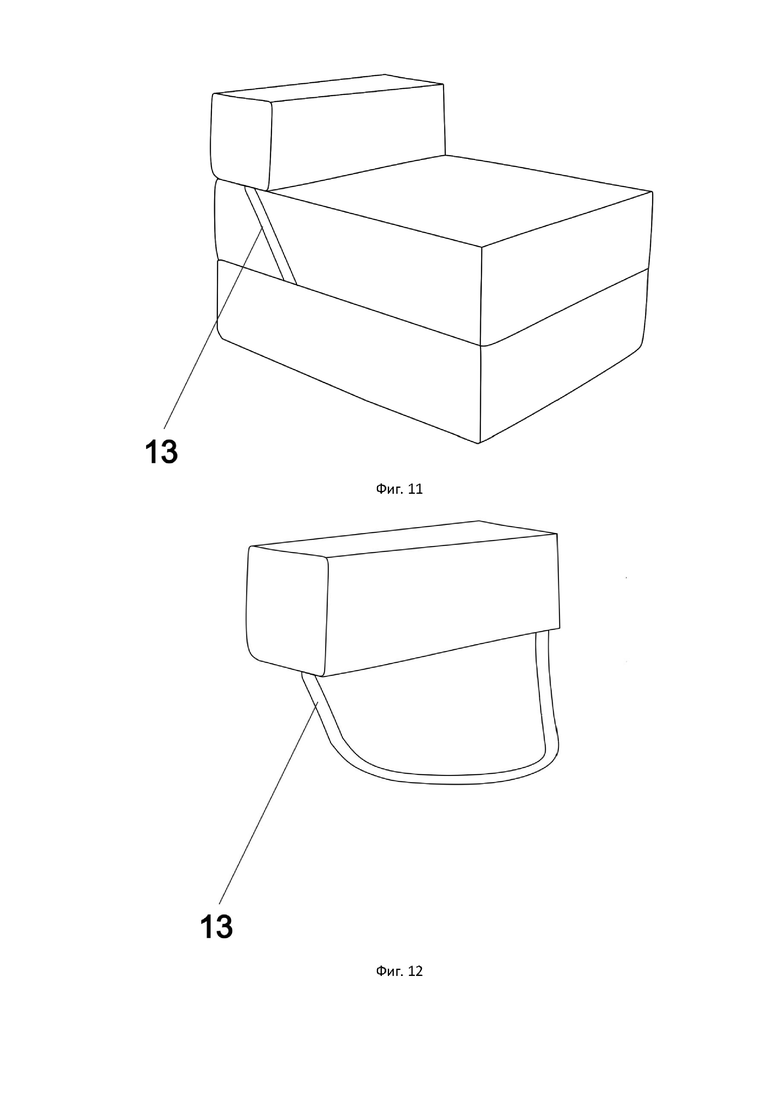

На фиг. 11 представлено устройство в положении «кресло» с первым и вторым модулями и третьим модулем, зафиксированным с помощью стропы.

На фиг. 12 представлен третий модуль со стропой.

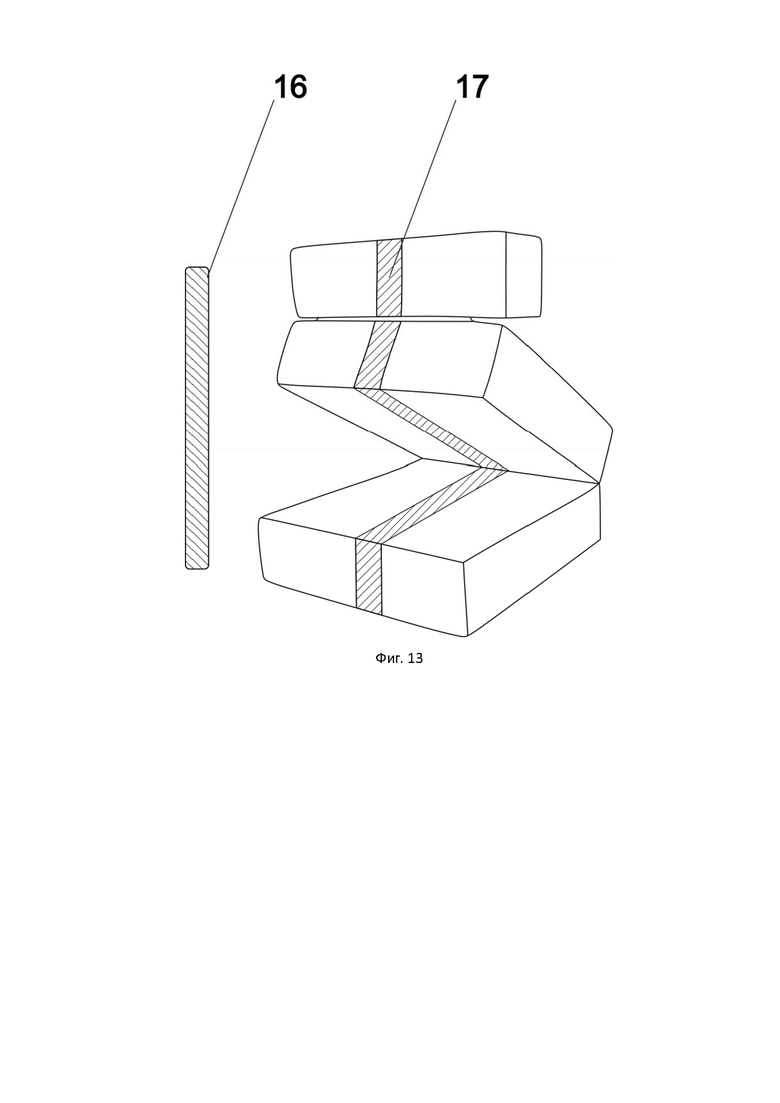

На фиг. 13 представлено устройство в разложенном состоянии с первым, вторым и третьим модулями, соединенными по граням продольным текстильным креплением-липучкой в виде полосы.

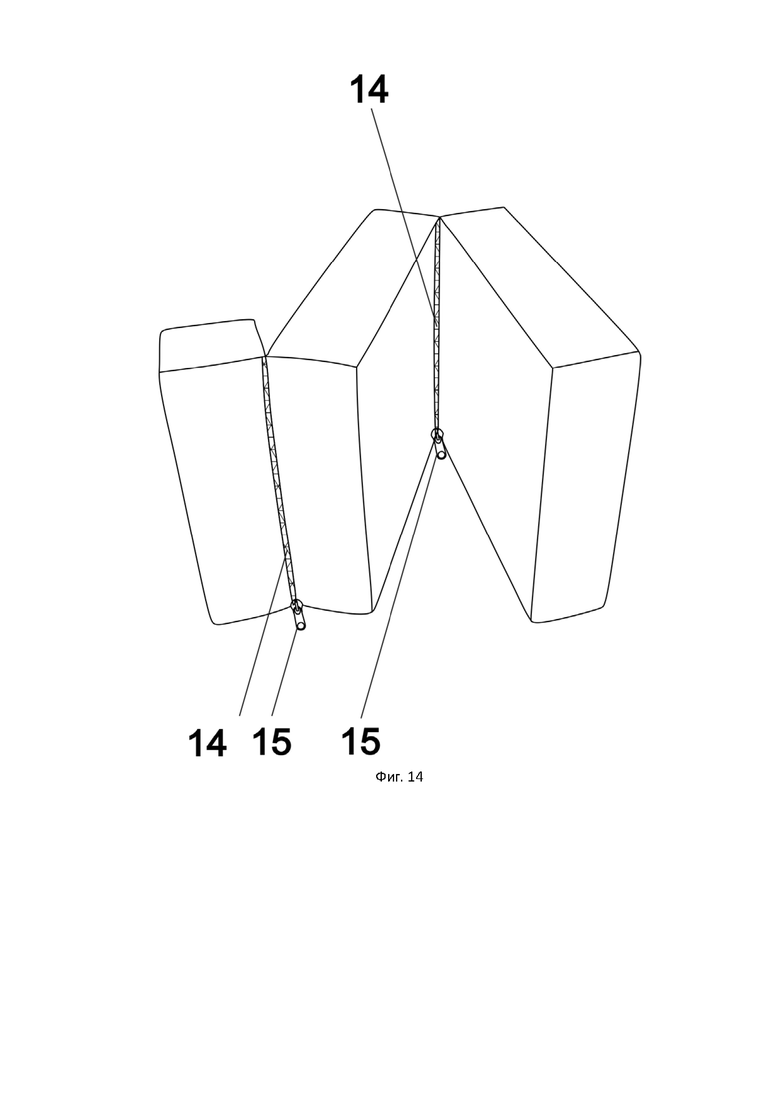

На фиг. 14 представлено устройство в разложенном состоянии с первым, вторым и третьим модулями, соединенными молниями-застежками.

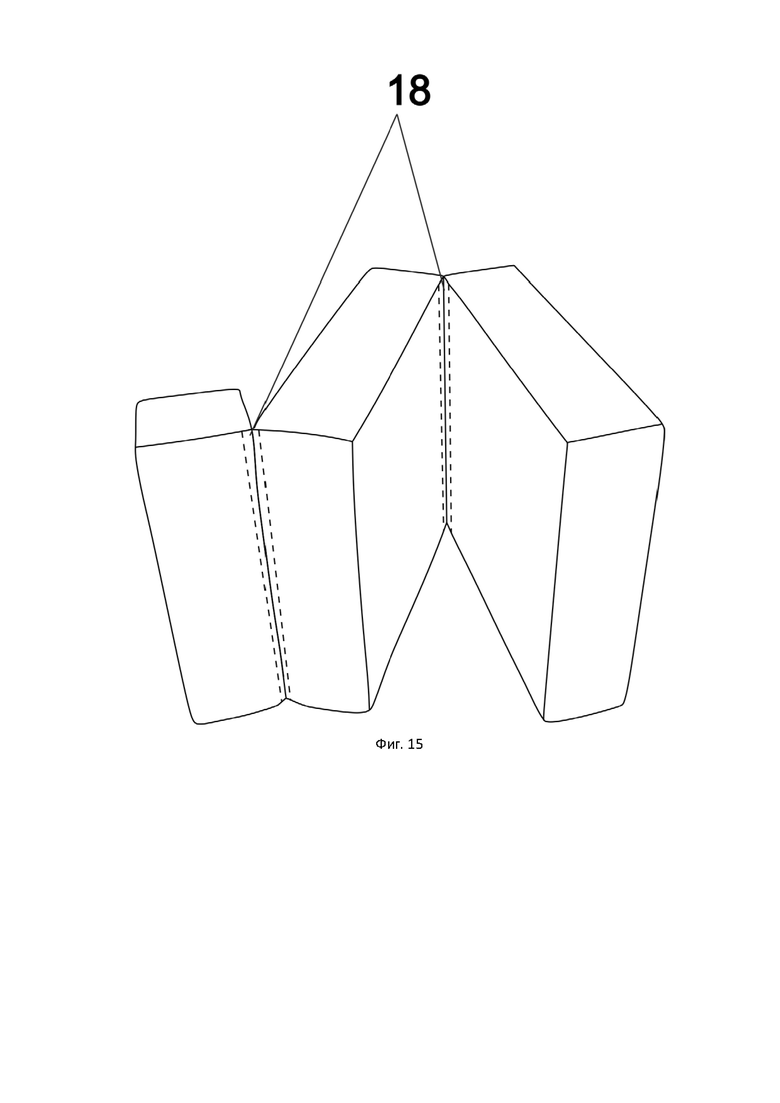

На фиг. 15 представлено устройство в разложенном состоянии с первым, вторым и третьим модулями, соединенными шовными соединениями.

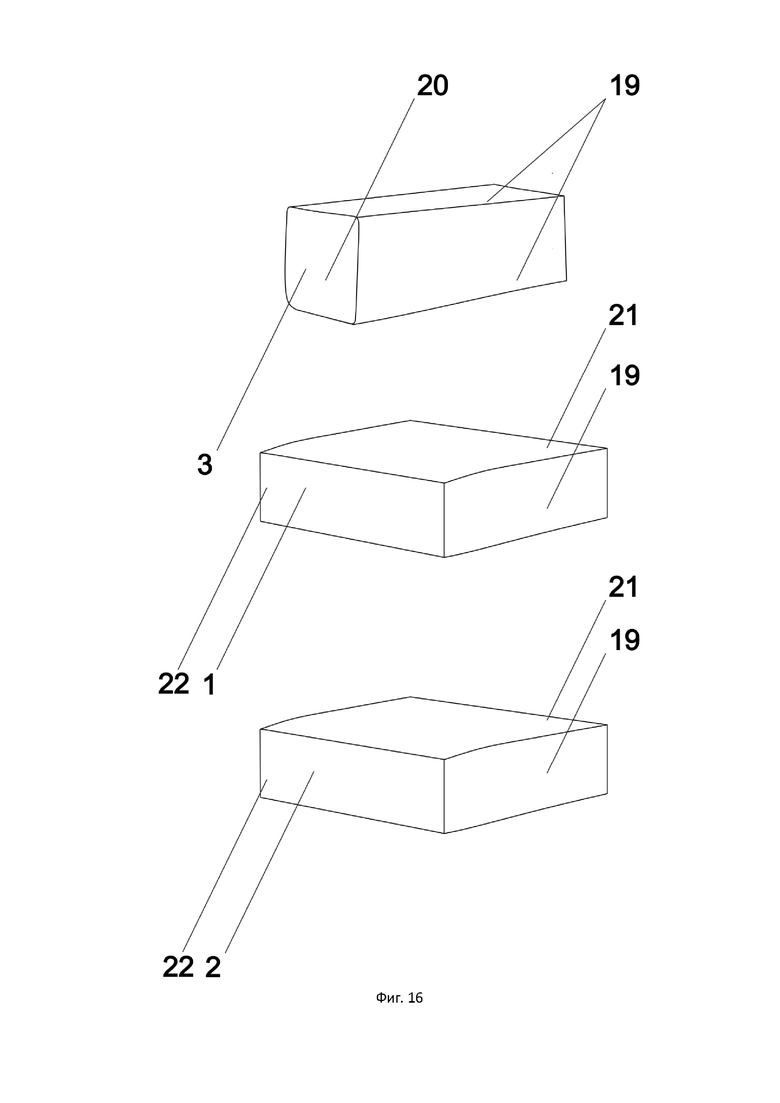

На фиг. 16 представлены чехлы с тканевыми элементами первого модуля, второго модуля и третьего модуля.

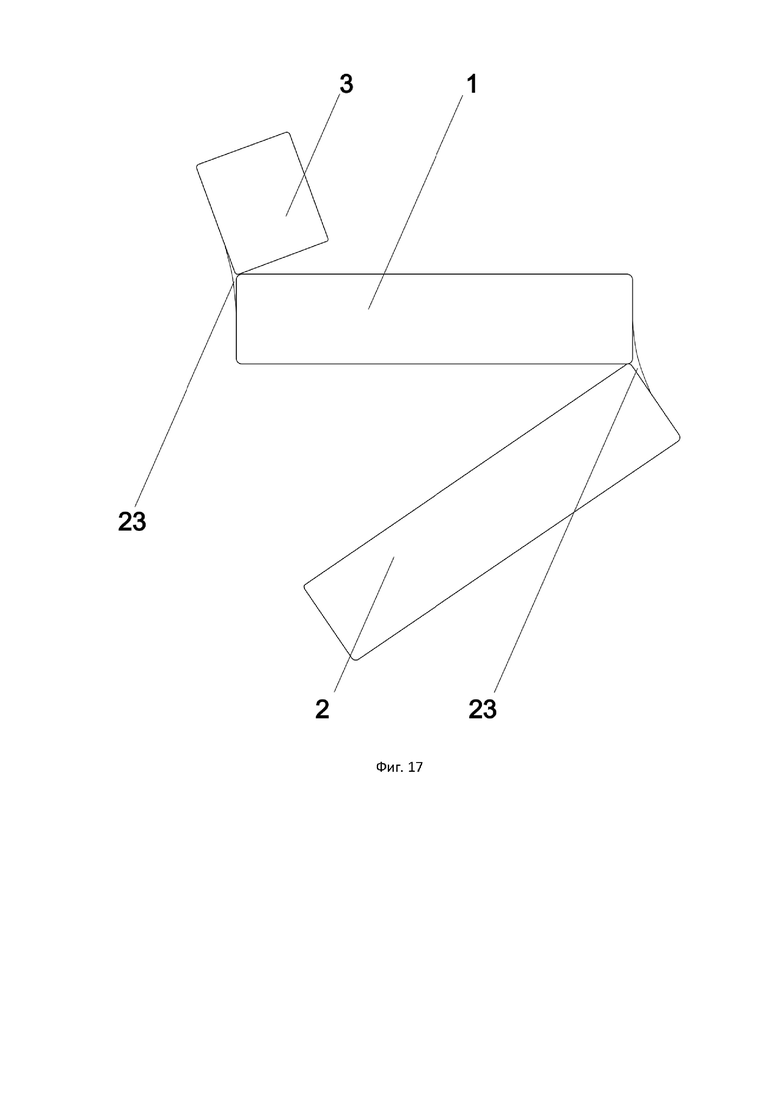

На фиг. 17 представлено устройство в разложенном состоянии (вид слева).

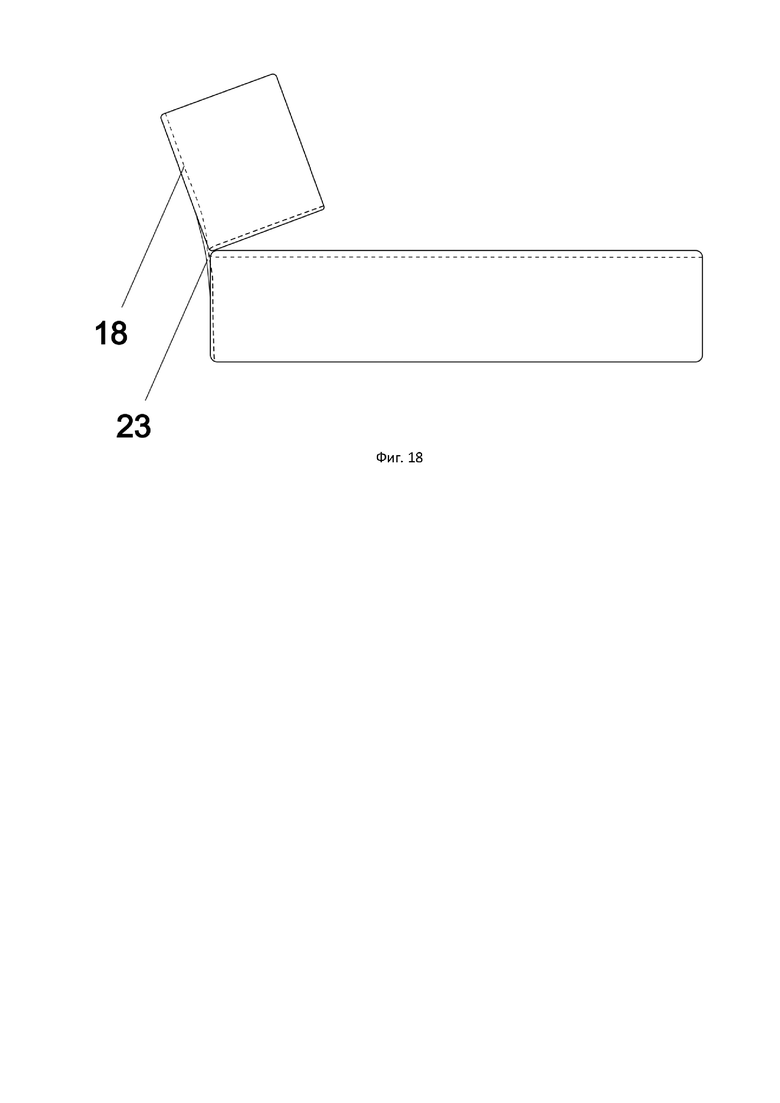

На фиг. 18 представлено пересечение линий швов первого и третьего модулей.

На фигурах указаны: 1 – первый модуль, 2 – второй модуль, 3 – третий модуль, 4 – четвертый модуль, 5 – подвижная часть молнии-застежки чехла, 6 – неподвижная часть молнии-застежки чехла, 7 – ременное крепление, 8 – текстильные крепления-липучки, 9 – ответная часть текстильных креплений-липучек, 10 – парные кольца, 11 – текстильное крепление-липучка, 12 – ответная часть текстильного крепления-липучки, 13 – стропа, 14 – неподвижная часть молнии-застежки, 15 – подвижная часть молнии-застежки, 16 – продольное текстильное крепление-липучка в виде полосы, 17 – ответная часть продольного текстильного крепления-липучки в виде полосы, 18 – шовные соединения, 19 – тканевый А элемент, 20 – тканевый Б элемент, 21 – тканевый В элемент, 22 – тканевый Г элемент, 23 – соединительный тканевый элемент.

Бескаркасное раскладное кресло-кровать состоит из трех модулей, два из которых, первый модуль 1 и второй модуль 2, имеют равные размеры и содержат в поперечном сечении прямоугольник, а третий модуль 3 содержит в поперечном сечении квадрат. Модули соединены между собой по ребрам с помощью молний-застежек (фиг.14), содержащих подвижную часть 15 и неподвижную часть 14, позволяющих соединять и разъединять модули, или шовными соединениями 18 (фиг.15) так, что третий модуль 3 соединен с первым модулем 1, первый модуль 1 соединен с третьим модулем 3 и вторым модулем 2, а второй модуль 2 соединен с первым модулем 1.

В альтернативных вариантах исполнения бескаркасное раскладное кресло-кровать содержит дополнительный четвертый модуль 4 квадратного сечения, имеющий равные с третьим модулем 3 форму и размеры, и соединенный с ним по ребру с помощью молний-застежек или шовными соединениями 18.

Модули обернуты в сшитые из тканых и нетканых материалов чехлы, например, из рогожки или велюра. Чехлы снабжены подвижной частью молнии-застежки чехлов 5 и неподвижной частью молнии-застежки чехлов 6, позволяющими раскрывать и закрывать чехлы и добавлять в них и вынимать из них наполнитель, состоящий газонаполненных полимерных материалов, например, пенополиуретана или пенополистирола, придающие мебели мягкость. Чехлы состоят из тканевых элементов, соединенных между собой шовными соединениями 18 с двойной прострочкой швов. Число тканевых элементов составляет двадцать, восемнадцать из которых образуют грани модулей. Чехлы первого модуля 1 и второго модуля 2 имеют одинаковый набор тканевых элементов (фиг.16): два тканевых А элемента 19, два тканевых В элемента 21 и два тканевых Г элемента 22. Чехол третьего модуля 3 содержит четыре тканевых А элемента 19 и два тканевых Б элемента 20. Другие два тканевых элемента представляют собой соединительные тканевые элементы 23. Чехол дополнительного четвертого модуля содержит одинаковый с третьим модулем набор тканевых элементов.

Третий модуль 3 соединен с первым модуль 1 по ребрам с помощью соединительных тканевых элементов 23 с шовными соединениями с двойной прострочкой швов так, что швами соединены тканевые А элементы 19 и тканевые Б элементы 20 третьего модуля 3 с тканевыми А элементы 19, тканевыми В элементами 21 и тканевыми Г элементами 22 первого модуля 1. Причем линии швов соединяемых тканевых элементов третьего модуля 3 пересекают крест-накрест в местах крепления соединительного тканевого элемента 23 тканевые элементы первого модуля 1.

Первый модуль 1 соединен со вторым модуль 1 по ребрам с помощью соединительных тканевых элементов с шовными соединениями с двойной прострочкой швов так, что швами соединены тканевые А элементы 19, тканевые В элементы 20 и тканевые Г элементы первого модуля 1 с тканевыми А элементы 19, тканевыми В элементами 21 и тканевыми Г элементами 22 второго модуля 2. Причем линии швов соединяемых тканевых элементов первого модуля 1 пересекают крест-накрест в местах крепления соединительного тканевого элемента 23 тканевые элементы второго модуля 2 (фиг. 18).

Благодаря наличию шовных соединений 18, выполненных с двойной прострочкой, повышается долговечность и надежность мебели за счет более плотного сцепления их друг с другом.

В положении «кресло» третий модуль 3, соединенный с первым модулем 1, выполняет роль спинки кресла, первый модуль 1, соединенный с третьи модулем 3 и вторым модулем 2, выполняет роль сиденья, а второй модуль 2 выполняет роль основания кресла.

В альтернативном варианте в положении «кресло» третий модуль 3 и четвертый модуль 4 выполняют роль спинки кресла.

Для обеспечения надежности и устойчивости конструкции третий модуль 3 выполнен с возможностью фиксации его за первый модуль 1 и второй модуль 2 с помощью силы натяжения, создаваемой стропой 13 или ременным креплением 7, позволяющим регулировать силу натяжения, и с возможностью фиксации его за первый модуль 1 с помощью соединения по меньшей мере двух с каждой боковой стороны текстильных креплений-липучек 8 продетых через парные кольца 10, с ответной частью креплений-липучек 9, или с помощью соединения по меньшей мере одного с каждой боковой стороны текстильного крепления-липучки 11 с ответной частью текстильного крепления-липучки 12, и с возможностью фиксации его за первый модуль 1 и второй модуль 2 с помощью соединения продольного текстильного крепления-липучки в виде полосы 16, смонтированного по граням первого модуля 1, второго модуля 2, третьего модуля 3, с ответной частью продольного текстильного крепления-липучки в виде полосы 17.

В альтернативном варианте для обеспечения надежности и устойчивости конструкции третий модуль 3 и четвертый модуль 4 выполнены с возможностью фиксации их за первый модуль 1 и второй модуль 2 с помощью соединения продольного текстильного крепления-липучки в виде полосы 16, смонтированного по граням первого модуля 1, второго модуля 2, третьего модуля 3, четвертого модуля 4, с ответной частью крепления-липучки в виде полосы 17.

Устройство выполнено с возможностью преобразования его из положения «кресла» в положение «кровать» и обратно по принципу «книжки» так, что первый модуль 1 и второй модуль 2 расходятся друг от друга на 180 град., а третий модуль 3 и первый модуль 1 не расходятся или расходятся на 90 град. Первый модуль 1 и второй модуль 2, соответственно выполнявшие роль сиденья и основания кресла, в положении «кровать» выполняют роль матраса. В случае, когда третий модуль 3 и первый модуль 1 не расходятся, третий модуль 3 выполняет роль изголовья, а в случае, когда третий модуль 3 и первый модуль 1 расходятся на 90 град.– выполнят роль части матраса.

В альтернативном варианте устройство выполнено с возможностью преобразования его из положения «кресла» в положение «кровать» и обратно по принципу «книжки» так, что первый модуль 1 и второй 2 расходятся друг от друга на 180 град., третий модуль 3 и первый модуль 1 расходятся на 90 град., а третий модуль 3 и четвертый модуль 4 не расходятся или расходятся на 90 град. Первый модуль 1 и второй модуль 2, соответственно выполнявшие роль сиденья и основания кресла, в положении «кровать» выполняют роль матраса. Третий модуль 3, выполнявший роль спинки, выполняет роль верхней части матраса. В случае, когда третий модуль 3 и четвертый модуль 4 не расходятся, четвертый модуль 4, выполнявший роль спинки, в положении «кровать» выполняет роль верхней части матраса, а в случае, когда третий модуль 3 и четвертый модуль 4 расходятся на 90 град., выполняет роль изголовья.

В положении «кровать» первый модуль 1, второй модуль 2 и третий модуль 3 расположены в одной плоскости так, что образуют поверхность для размещения человека.

В альтернативных вариантах модуль 1, второй модуль 2, третий модуль 3, и четвертый модуль 4 расположены в одной плоскости так, что образуют поверхность для размещения человека.

Бескаркасное раскладное кресло-кровать работает следующим образом.

Устройство устанавливают в положении «кресло», спинку кресла, роль которого выполняет третий модуль 3, фиксируют за сиденье, роль которого выполняет первый модуль 1, и/или основание, роль которого выполняет второй модуль 2, с помощью смонтированных креплений. В случае использования ременного крепления 7 фиксируют изголовье с помощью ременного крепления 7 в упоре за сиденье или сиденье и основание, при этом регулируют силу натяжения ремня с помощью пряжки. В случае использования стропы 13 используют силу натяжения стропы, находящейся в упоре за сиденье или сиденье и основание. В случае использования по меньшей мере одного с каждой боковой стороны текстильного крепления-липучки 11 с его ответной частью 12. В случае использования по меньшей мере двух с каждой боковой стороны текстильного крепления-липучки 8 продевают их через парные кольца 10 и соединяют с их ответной частью 9. В случае использования продольного текстильного крепления-липучки в виде полосы 16, его соединяют с ответной частью продольного текстильного крепления-липучки в виде полосы 17, тем самым фиксируя модули в положении «кресло». Благодаря использованию указанных креплений пользователь может размещаться на кресле и упираться о спинку кресла, находящейся в статичном состоянии. Кроме того, использование продольного текстильного крепления-липучки в виде полосы 16 позволяет продлить срок использования мебели благодаря фиксации модулей в статичном состоянии и равномерному распределению нагрузки.

Далее устройство преобразовывают в положение «кровать». Для этого отсоединяют крепления, затем приподнимают сиденье и спинку кресла так, чтобы возможно было свободно развернуть основание, затем разворачивают основание на 180 град., а спинку кресла не разворачивают и размещают устройство в горизонтальной плоскости. При необходимости разворачивают спинку кресла на 90 град. и дополнительно используют мягкую подушку для размещения верхней части тела.

Использование заявленного устройство демонстрируется нижеследующими примерами.

Пример 1.

Устройство содержит первый модуль, второй модуль, третий модуль, обернутые в чехлы из велюра и наполненные пенополиуретаном. Первый модуль и второй модуль содержат одинаковый набор тканевых элементов: два тканевых элемента прямоугольной формы размерами 70 х 20 см, два тканевых элемента прямоугольной формы размерами 80 х 20 см, два тканевых элемента прямоугольной формы 70 х 80 см. Размеры первого модуля и второго модуля составляют 80 x 70 x 20 см каждый. Третий модуль содержит тканевые элементы: четыре тканевых элемента прямоугольной формы размерами 70 х 20 см и два тканевых элемента квадратной формы 20 х 20 см. Первый модуль и второй модуль, а также второй модуль и третий модуль соединены между собой соединительным тканевым элементом размером 70 х 15 см. Устройство установлено в положении «кресло», с зафиксированным третьим модулем с помощью продольного текстильного крепления-липучки в виде полосы длиной 220 см. Устройство преобразовывают из положения «кресло» в положение «кровать», отсоединяя продольное текстильное крепление-липучку в виде полосы от его ответной части, приподнимая первый модуль и третий модуль, разворачивают второй модуль на 180 град., располагают на полу устройство в положении «кровать» для размещения человека ростом до 160 см.

Пример 2.

Устройство содержит первый модуль, второй модуль, третий модуль, обернутые в чехлы из рогожки и наполненные пенополиуретаном. Первый модуль и второй модуль содержат одинаковый набор тканевых элементов: два тканевых элемента прямоугольной формы размерами 70 х 20 см, два тканевых элемента прямоугольной формы размерами 80 х 20 см, два тканевых элемента прямоугольной формы 70 х 80 см. Размеры первого модуля и второго модуля составляют 80 x 70 x 20 см каждый. Третий модуль содержит тканевые элементы: четыре тканевых элемента прямоугольной формы размерами 70 х 20 см и два тканевых элемента квадратной формы 20 х 20 см Первый модуль и второй модуль, а также второй модуль и третий модуль соединены между собой соединительным тканевым элементом размером 70 х 15 см. Устройство установлено в положении «кресло», с зафиксированным третьим модулем с помощью продольного текстильного крепления-липучки в виде полосы длиной 220 см. Устройство преобразовывают из положения «кресло» в положение «кровать», отсоединяя продольное текстильное крепление-липучку в виде полосы от его ответной части, приподнимая первый модуль и третий модуль, разворачивают второй модуль на 180 град., разворачивают третий модуль на 90 град., располагают на полу устройство в положении «кровать» для размещения человека ростом до 180 см.

Пример 3.

Устройство содержит первый модуль, второй модуль, третий модуль и четвертый модуль, обернутые в чехлы из велюра и наполненные пенополистиролом. Первый модуль и второй модуль содержат одинаковый набор тканевых элементов: два тканевых элемента прямоугольной формы размерами 70 х 20 см, два тканевых элемента прямоугольной формы размерами 80 х 20 см, два тканевых элемента прямоугольной формы 70 х 80 см. Размеры первого модуля и второго модуля составляют 80 x 70 x 20 см каждый. Третий модуль и четвертый модуль содержат также содержат одинаковый набор тканевых элементов: четыре тканевых элемента прямоугольной формы размерами 70 х 20 см и два тканевых элемента квадратной формы 20 х 20 см. Первый модуль и второй модуль, а также второй модуль и третий модуль соединены между собой соединительным тканевым элементом размером 70 х 15 см. Устройство установлено в положении «кресло», с зафиксированным третьим модулем с помощью продольного текстильного крепления-липучки в виде полосы длиной 220 см. Устройство преобразовывают из положения «кресло» в положение «кровать», отсоединяя продольное текстильное крепление-липучку в виде полосы от его ответной части, приподнимая первый модуль, третий модуль и четвертый модуль, разворачивают второй модуль на 180 град., разворачивают третий модуль на 90 град., разворачивают четвертый модуль на 90 град и располагают на полу устройство в положении «кровать» для размещения человека ростом до 200 см.

Технический результат за счет того, что бескаркасное раскладное кресло-кровать, состоящее из трех модулей, содержащих наполнитель и обернутые в чехлы из ткани, сшитой шовными соединениями с двойной прострочкой швов, при этом первый модуль и второй модуль выполнены с поперечным прямоугольным сечением, а третий модуль выполнен с поперечным квадратным сечением, при этом третий модуль выполнен с возможностью фиксации по граням к первому модулю или первому модулю со вторым модулем с помощью стропы или ременного крепления или к первому модулю с помощью по меньшей мере двух с каждой боковой стороны текстильных креплений-липучек, продетых через кольца, или по меньшей мере одного с каждой боковой стороны текстильного крепления-липучки отличающееся тем, что третий модуль соединен с первым модулем, а первый модуль соединен со вторым модулем по ребрам молниями-застежками или соединительными тканевыми элементами с шовными соединениями с двойной прострочкой швов так, что линии швов третьего модуля с первым модулем и первого модуля со вторым модулем в местах крепления соединительных тканевых элементов расположены крест-накрест, при этом третий модуль выполнен с возможностью фиксации по граням к первому модулю и второму модулю с помощью продольного текстильного крепления-липучки в виде полосы.

Также технический результат достигается за счет того, что бескаркасное раскладное кресло-кровать, состоящее из трех модулей, содержащих наполнитель и обернутые в чехлы из ткани, сшитой шовными соединениями с двойной прострочкой швов, при этом первый модуль и второй модуль выполнены с поперечным прямоугольным сечением, а третий модуль выполнен с поперечным квадратным сечением, при этом третий модуль выполнен с возможностью фиксации по граням к первому модулю или первому модулю со вторым модулем с помощью стропы или ременного крепления или к первому модулю с помощью по меньшей мере двух с каждой боковой стороны текстильных креплений-липучек, продетых через кольца, или по меньшей мере одного с каждой боковой стороны текстильного крепления-липучки отличающееся тем, что третий модуль соединен с первым модулем, а первый модуль соединен со вторым модулем по ребрам молниями-застежками или соединительными тканевыми элементами с шовными соединениями с двойной прострочкой швов так, что линии швов третьего модуля с первым модулем и первого модуля со вторым модулем в местах крепления соединительных тканевых элементов расположены крест-накрест, при этом бескаркасное раскладное кресло-кровать дополнительно содержит четвертый модуль, выполненный с поперечным квадратным сечением, соединенный с третьим модулем с помощью молний-застежек или с помощью шовных соединений с двойной прострочкой швов.

На основании этого провели ряд экспериментов на определение срока службы мебели с различными вариантами соединения модулей без использования средств фиксации спинки кресла, данные о которых приведены в таблице 1.

Таблица 1

Вариант соединения модулей Соединение с помощью молнии-застежки Соединение шовными соединениями Соединение шовными соединениями с двойной прострочкой швов Срок службы изделия, месяцев 6 8 10

По полученным данным видно, что изделие имеет увеличенный срок службы, следовательно, соединение с помощью швов с прострочкой и пересечением их крест-накрест в местах крепления соединительного тканевого элемента обеспечивает надежность соединения модулей.

Также провели ряд замеров по использованию продольного текстильного крепления-липучки в виде полосы и влияние его на срок службы изделия, модули которого соединены с помощью швов. Результаты представлены в таблице 2.

Таблица 2

Способ фиксации спинки Ременное крепление Стропа По меньшей мере одно с каждой боковой стороны крепление-липучка По меньшей мере два с каждой боковой стороны крепления-липучки, продетых через кольца Продольное крепление-липучка в виде полосы Срок службы изделия, месяцев 12 10 12 11 14

По полученным данным видно, что изделие имеет увеличенный срок службы, следовательно, использование продольного крепления-липучки в виде полосы повышает долговечность мебели.

Также провели сравнительный анализ аналогов и заявленного изобретения по характеристике срок службы изделия (мес.), результаты которого представлены в таблице 3.

Таблица 3

Аналог Срок службы изделия, месяцев ТРАНСФОРМИРУЕМАЯ МЕБЕЛЬ [RU167749U1] 9 БЕСКАРКАСНАЯ МЯГКАЯ МЕБЕЛЬ-ТРАНСФОРМЕР [RU104037U1] 10 БЕСКАРКАСНАЯ МЯГКАЯ МЕБЕЛЬ-ТРАНСФОРМЕР [RU141266U1] 12 Заявленное изобретение 14

Таким образом, заявленное изобретение повышает долговечность и надежность конструкции при частой эксплуатации по меньшей мере на 15% по сравнению с ближайшим аналогом.

Группа изобретений относится к бескаркасным раскладным кресло-кроватям (варианты). Бескаркасное раскладное кресло-кровать состоит из трех модулей, содержащих наполнитель и обернутых в чехлы из ткани, сшитой шовными соединениями с двойной прострочкой швов. Первый модуль и второй модуль выполнены с поперечным прямоугольным сечением, а третий модуль выполнен с поперечным квадратным сечением. Третий модуль выполнен с возможностью фиксации по граням к первому модулю или первому модулю со вторым модулем с помощью стропы или ременного крепления, или к первому модулю с помощью по меньшей мере двух с каждой боковой стороны текстильных креплений-липучек, продетых через кольца, или по меньшей мере одного с каждой боковой стороны текстильного крепления-липучки. Третий модуль соединен с первым модулем, а первый модуль соединен со вторым модулем по ребрам молниями-застежками или соединительными тканевыми элементами с шовными соединениями с двойной прострочкой швов так, что линии швов третьего модуля с первым модулем и первого модуля со вторым модулем в местах крепления соединительных тканевых элементов расположены крест-накрест. Третий модуль выполнен с возможностью фиксации по граням к первому модулю и второму модулю с помощью продольного текстильного крепления-липучки в виде полосы. Технический результат изобретения заключается в повышении долговечности и надежности конструкции при частой эксплуатации. 2 н.п. ф-лы, 18 ил., 3 табл.

1. Бескаркасное раскладное кресло-кровать, состоящее из трех модулей, содержащих наполнитель и обернутых в чехлы из ткани, сшитой шовными соединениями с двойной прострочкой швов, при этом первый модуль и второй модуль выполнены с поперечным прямоугольным сечением, а третий модуль выполнен с поперечным квадратным сечением, при этом третий модуль выполнен с возможностью фиксации по граням к первому модулю или первому модулю со вторым модулем с помощью стропы или ременного крепления или к первому модулю с помощью по меньшей мере двух с каждой боковой стороны текстильных креплений-липучек, продетых через кольца, или по меньшей мере одного с каждой боковой стороны текстильного крепления-липучки отличающееся тем, что третий модуль соединен с первым модулем, а первый модуль соединен со вторым модулем по ребрам молниями-застежками или соединительными тканевыми элементами с шовными соединениями с двойной прострочкой швов так, что линии швов третьего модуля с первым модулем и первого модуля со вторым модулем в местах крепления соединительных тканевых элементов расположены крест-накрест, при этом третий модуль выполнен с возможностью фиксации по граням к первому модулю и второму модулю с помощью продольного текстильного крепления-липучки в виде полосы.

2. Бескаркасное раскладное кресло-кровать, состоящее из трех модулей, содержащих наполнитель и обернутые в чехлы из ткани, сшитой шовными соединениями с двойной прострочкой швов, при этом первый модуль и второй модуль выполнены с поперечным прямоугольным сечением, а третий модуль выполнен с поперечным квадратным сечением, при этом третий модуль выполнен с возможностью фиксации по граням к первому модулю или первому модулю со вторым модулем с помощью стропы или ременного крепления или к первому модулю с помощью по меньшей мере двух с каждой боковой стороны текстильных креплений-липучек, продетых через кольца, или по меньшей мере одного с каждой боковой стороны текстильного крепления-липучки отличающееся тем, что третий модуль соединен с первым модулем, а первый модуль соединен со вторым модулем по ребрам молниями-застежками или соединительными тканевыми элементами с шовными соединениями с двойной прострочкой швов так, что линии швов третьего модуля с первым модулем и первого модуля со вторым модулем в местах крепления соединительных тканевых элементов расположены крест-накрест, при этом бескаркасное раскладное кресло-кровать дополнительно содержит четвертый модуль, выполненный с поперечным квадратным сечением, соединенный с третьим модулем с помощью молний-застежек или с помощью шовных соединений с двойной прострочкой швов.
