ПЕРЕНОСНОЙ ПРОТИВОТАНКОВЫЙ РАКЕТНЫЙ КОМПЛЕКС С ДИСТАНЦИОННЫМ РАДИОУПРАВЛЕНИЕМ Российский патент 2025 года по МПК F41F3/04 F41G7/28

Предложенный переносной противотанковый ракетный комплекс с дистанционным радиоуправлением относится к области противотанковых ракетных комплексов и предназначен для поражения бронированных и других целей с запуском и управлением полетом ракеты из укрытия.

При запуске и управлении полетом ракеты оператор находится непосредственно при переносном противотанковом ракетном комплексе вне укрытия, вследствие чего он может быть поражен прицельной стрельбой снайперов или осколками снарядов (мин). Для снижения вероятности поражения при запуске и управлении полетом ракеты оператор должен находиться в укрытии (траншее, окопе, здании и т.д.) и управлять ракетой дистанционно.

Известны промышленные технические системы с дистанционным радиоуправлением, состоящие из управляемого объекта с электромеханическими приводами и пульта радиоуправления, например, квадрокоптеры [1].

Недостатком промышленных технических систем с дистанционным радиоуправлением является то, что системы управления не являются универсальными и не могут быть использованы для управления пуском и полетом ракеты.

Известны переносные противотанковые ракетные комплексы (прототип изобретения) [2], состоящие из пусковой установки, транспортно-пусковой трубы с ракетой, блока управления с оптическим визирным устройством, оптическим квантовым генератором (лазерным излучателем), аккумуляторной батареей и механическим приводом наведения.

Недостатком переносных противотанковых ракетных комплексов является то, что при запуске и управлении полетом ракеты с помощью оптического визирного устройства и механического привода наведения оператор находится непосредственно при переносном противотанковом ракетном комплексе вне укрытия, вследствие чего он может быть поражен прицельной стрельбой снайперов.

Технической задачей изобретения является переносной противотанковый ракетный комплекс с дистанционным радиоуправлением, предназначенный для поражения бронированных и других целей с запуском и управлением полетом ракеты из укрытия.

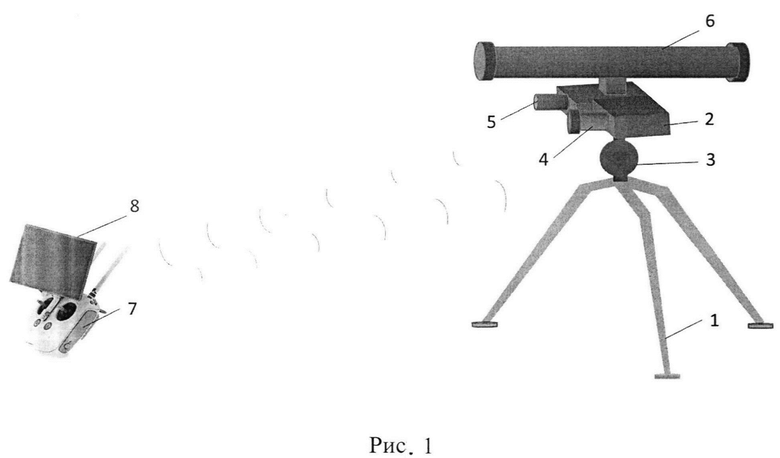

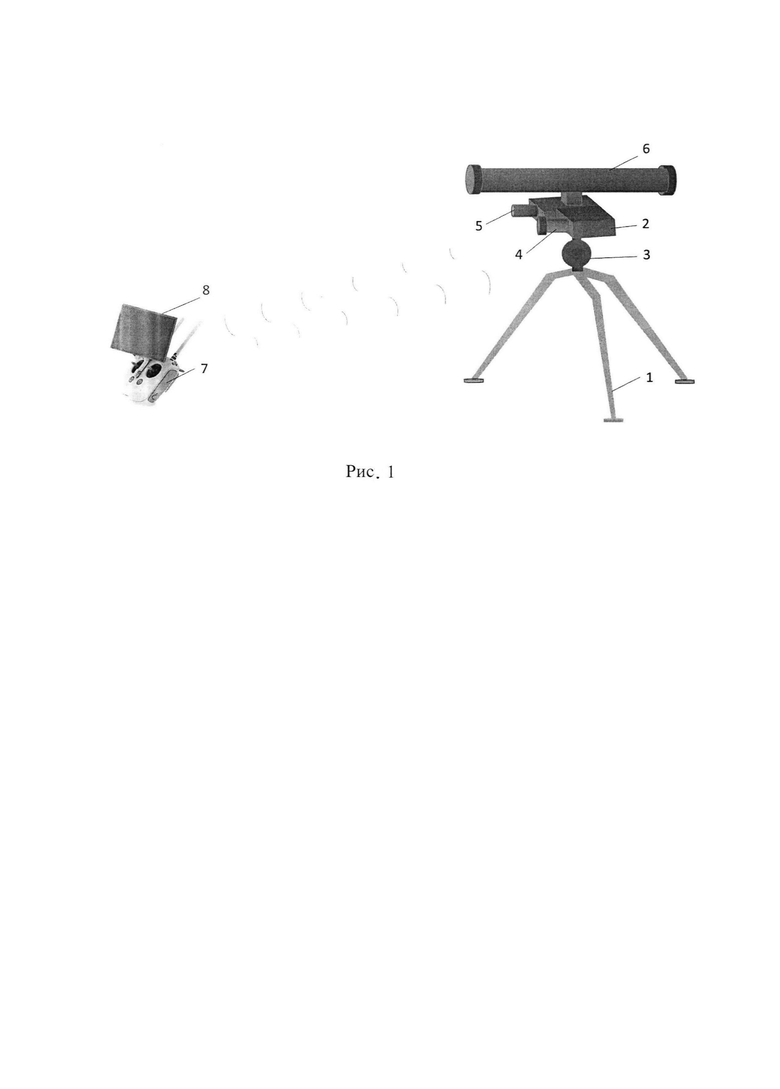

Указанная техническая задача достигается тем, что для поражения бронированных и других целей с запуском и управлением полетом ракеты из укрытия применяется переносной противотанковый ракетный комплекс с дистанционным радиоуправлением (рисунок 1), состоящий из пусковой установки 1, блока управления 2 с аккумуляторной батареей и устройством для приема и преобразования радиосигналов, электромеханического привода 3, видеокамеры 4 с ретранслятором и меткой (перекрестием) на линзе, оптического квантового генератора (лазерного излучателя) 5, транспортно-пусковой трубы 6 с ракетой, дистанционного пульта радиоуправления 7 с монитором 8.

Видеокамера 4 и оптический квантовый генератор 5 жестко закреплены на блоке управления 2. Блок управления 2 соединен шарниром с пусковой установкой и с помощью электромеханических приводов 3 под действием радиосигналов с пульта радиоуправления 7 способен изменять угловое положение в горизонтальной и вертикальной плоскостях, при этом одновременно изменяют свое угловое положение закрепленные на блоке управления видеокамера 4 и оптический квантовый генератор 5.

Переносной противотанковый ракетный комплекс заблаговременно устанавливается на огневой позиции на пусковую установку 1, оператор с пультом дистанционного управления 7 занимает укрытие и с помощью видеокамеры 4 и монитора 8 наблюдает за целью на поле боя. Цель и перекрестие отображаются на мониторе пульта управления. С помощью рычажков на пульте управления 7 оператор наводит перекрестие на цель, нажимает на кнопку «пуск» на пульте управления, и ракета стартует из транспортно-пусковой трубы 6, одновременно включается оптический квантовый генератор 5 и подсвечивает цель лазером. Оператор удерживает перекрестие на цели до тех пор, пока ракета не поразит цель.

Переносной противотанковый ракетный комплекс с дистанционным радиоуправлением позволяет поражать бронированные и другие цели с запуском и управлением полетом ракеты из укрытия.

Используемая литература

1. Обзор квадрокоптера 3DR Solo Drone. URL: quadrocoptery.ru (дата обращения 18.12.2022 г.).

2. Физические основы устройства ракетно-артиллерийского вооружения. Боеприпасы: учеб. для вузов. В 4 ч. Ч. 4. Общие принципы построения и конструкции реактивных боеприпасов / В. И. Алчинов, С. В. Партала, Ю. Б. Шпагин, R Н. Акиншин, Н. Н. Борисов, Е. А. Котелевский; под общ. ред. В. И. Алчинова. - Пенза: ПАИИ, 2015. - 493 с.

Изобретение относится к области оружия. Переносной противотанковый ракетный комплекс с дистанционным радиоуправлением содержит пусковую установку, транспортно-пусковую трубу с ракетой, видеокамеру с ретранслятором и меткой на линзе, дистанционный пульт радиоуправления с монитором, блок управления с устройством для приема и преобразования радиосигналов, оптическим визирным устройством, оптическим квантовым генератором, аккумуляторной батареей и электромеханическим приводом наведения. Блок управления соединен шарниром с пусковой установкой и с помощью электромеханических приводов под действием радиосигналов с пульта радиоуправления способен изменять угловое положение в горизонтальной и вертикальной плоскостях, при этом одновременно изменяют свое угловое положение закрепленные на блоке управления видеокамера и оптический квантовый генератор. Обеспечивается дистанционное управление для поражения бронированных и других целей с запуском и управлением полетом ракеты из укрытия. 1 ил.

Переносной противотанковый ракетный комплекс с дистанционным радиоуправлением, содержащий пусковую установку, транспортно-пусковую трубу с ракетой, при этом для поражения бронированных и других целей с запуском и управлением полетом ракеты из укрытия содержит видеокамеру с ретранслятором и меткой на линзе, дистанционный пульт радиоуправления с монитором, блок управления с устройством для приема и преобразования радиосигналов, оптическим визирным устройством, оптическим квантовым генератором, аккумуляторной батареей и электромеханическим приводом наведения, при этом блок управления соединен шарниром с пусковой установкой и с помощью электромеханических приводов под действием радиосигналов с пульта радиоуправления способен изменять угловое положение в горизонтальной и вертикальной плоскостях, при этом одновременно изменяют свое угловое положение закрепленные на блоке управления видеокамера и оптический квантовый генератор.
