Способ и устройство для конфигурации ресурсов, устройство и носитель данных Российский патент 2025 года по МПК H04W72/04

ОБЛАСТЬ ТЕХНИКИ

[0001] Настоящее изобретение относится к области коммуникационных технологий, более конкретно, к способу конфигурации ресурсов, устройству конфигурации ресурсов, устройству и носителю данных.

УРОВЕНЬ ТЕХНИКИ

[0002] Для достижения позиционирования Проект партнерства третьего поколения (3rd Generation Partnership Project, 3GPP) ввел опорный сигнал для поддержки позиционирования в системе новой радиосвязи (New Radio, NR).

[0003] Для нисходящей линии связи опорный сигнал для поддержки позиционирования включает в себя опорный сигнал позиционирования (Positioning Reference Signal, PRS). Для восходящей линии связи опорный сигнал для поддержки позиционирования включает в себя зондирующий опорный сигнал (Sounding Reference Signal, SRS). Обычно передача одного опорного сигнала для поддержки позиционирования занимает один частотный уровень. Однако передача одного частотного уровня может не обеспечить достаточную точность позиционирования и, таким образом, не может удовлетворить требования к точному позиционированию.

[0004] Следовательно, необходимы дальнейшее обсуждение и исследование того, как сконфигурировать передачу опорного сигнала для поддержки позиционирования, чтобы улучшить точность позиционирования.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[0005] Варианты осуществления изобретения предлагают способ конфигурации ресурсов, устройство для конфигурации ресурсов, устройство и носитель данных для повышения точности позиционирования. Технические решения представлены следующим образом.

[0006] Согласно аспекту изобретения, предлагается способ конфигурации ресурсов, выполняемый терминалом. Способ включает в себя:

[0007] прием первой информации о конфигурации ресурса, отправленной сетевым устройством, причем первая информация о конфигурации ресурса указывает ресурс передачи первого опорного сигнала, и первый опорный сигнал является опорным сигналом для поддержки позиционирования; причем ресурс частотной области в ресурсе передачи включает в себя по меньшей мере одну несущую.

[0008] Согласно аспекту изобретения, предложен способ конфигурации ресурсов, выполняемый сетевым устройством. Способ включает в себя:

[0009] отправку первой информации о конфигурации ресурса на терминал, причем первая информация о конфигурации ресурса указывает ресурс передачи первого опорного сигнала, и первый опорный сигнал является опорным сигналом для поддержки позиционирования; причем ресурс частотной области в ресурсе передачи включает в себя по меньшей мере одну несущую.

[0010] Согласно аспекту изобретения, предлагается устройство для конфигурации ресурсов в терминале. Устройство включает в себя:

[0011] модуль приема, выполненный с возможностью приема первой информации о конфигурации ресурса, отправленной сетевым устройством, причем первая информация о конфигурации ресурса указывает ресурс передачи первого опорного сигнала, и первый опорный сигнал является опорным сигналом для поддержки позиционирования; причем ресурс частотной области в ресурсе передачи включает в себя по меньшей мере одну несущую.

[0012] Согласно аспекту изобретения, предлагается устройство для конфигурации ресурсов в сетевом устройстве. Устройство включает в себя:

[0013] модуль отправки, выполненный с возможностью отправки первой информации о конфигурации ресурса на терминал, причем первая информация о конфигурации ресурса указывает ресурс передачи первого опорного сигнала, и первый опорный сигнал является опорным сигналом для поддержки позиционирования; причем ресурс частотной области в ресурсе передачи включает в себя по меньшей мере одну несущую.

[0014] Согласно аспекту изобретения, предложен терминал. Терминал включает в себя: процессор и приемопередатчик, связанный с процессором. Процессор выполнен с возможностью загрузки и выполнения исполняемых инструкций для реализации способа конфигурации ресурсов на стороне терминала.

[0015] Согласно аспекту настоящего изобретения предложено сетевое устройство. Сетевое устройство включает в себя: процессор и приемопередатчик, связанный с процессором. Процессор выполнен с возможностью загрузки и выполнения исполняемых инструкций для реализации способа конфигурации ресурсов на стороне сетевого устройства

[0016] Согласно аспекту изобретения, предложен машиночитаемый носитель информации, имеющий по меньшей мере одну инструкцию, по меньшей мере один программный сегмент, кодовый набор или набор инструкций, хранящихся на нем. По меньшей мере одна инструкция, по меньшей мере один программный сегмент, набор кодов или набор инструкций загружаются и выполняются процессором для реализации описанного выше способа конфигурации ресурсов.

[0017] Полезные результаты, обеспечиваемые техническими решениями, предусмотренными вариантами осуществления настоящего изобретения, включают в себя по меньшей мере следующее.

[0018] Путем передачи опорного сигнала для реализации позиционирования на основе агрегации несущих точность позиционирования улучшается. Кроме того, в вариантах осуществления настоящего изобретения сетевое устройство отправляет информацию о конфигурации ресурса на терминал, чтобы указать терминалу ресурс передачи опорного сигнала для реализации позиционирования, такой как ресурс временной области, ресурс частотной области, мощность передачи и т.д. Обеспечивается способ конфигурации опорного сигнала для реализации позиционирования в случае агрегации несущих, чтобы повысить точность позиционирования.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0019] Чтобы более ясно проиллюстрировать технические решения в вариантах осуществления настоящего изобретения, ниже будут кратко представлены чертежи, которые будут использоваться в описании вариантов осуществления. Очевидно, что чертежи в следующем описании представляют собой лишь некоторые варианты реализации изобретения. Специалисты в данной области техники могут также получить на основе этих чертежей другие чертежи без изобретательской работы.

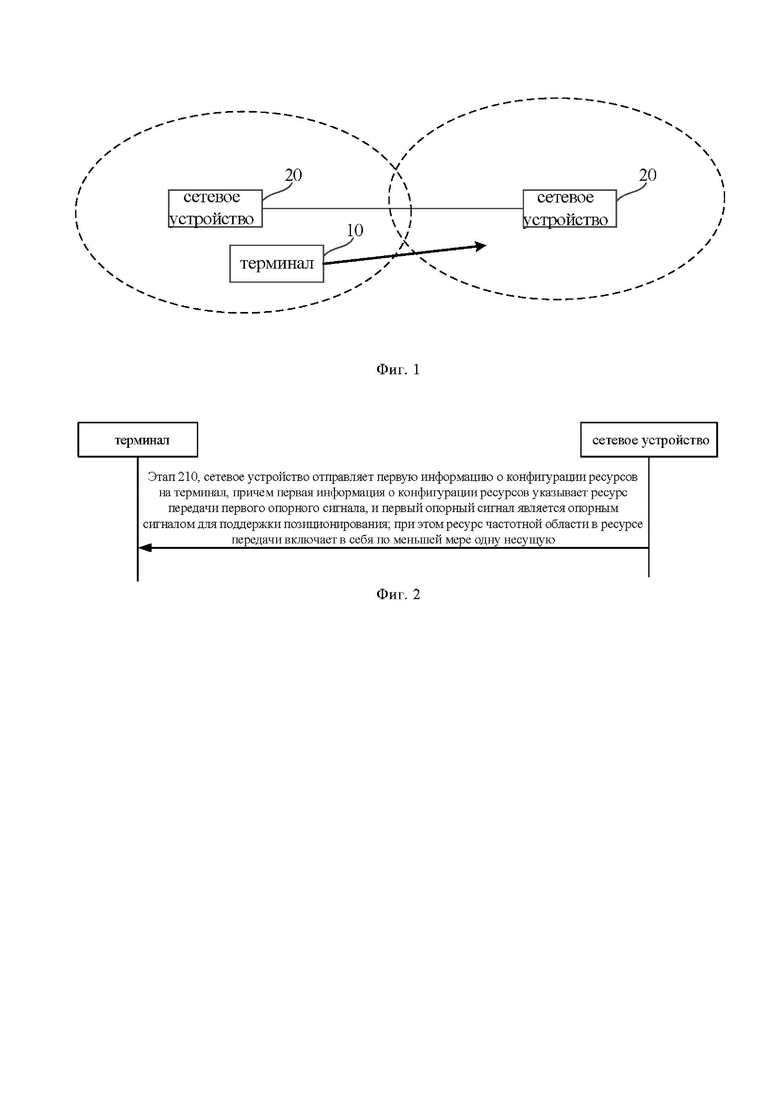

[0020] Фиг. 1 представляет собой схематическое изображение системы связи, представленной в примере осуществления настоящего изобретения.

[0021] Фиг. 2 представляет собой блок-схему последовательности операций способа конфигурации ресурсов, предложенного в примере осуществления настоящего изобретения.

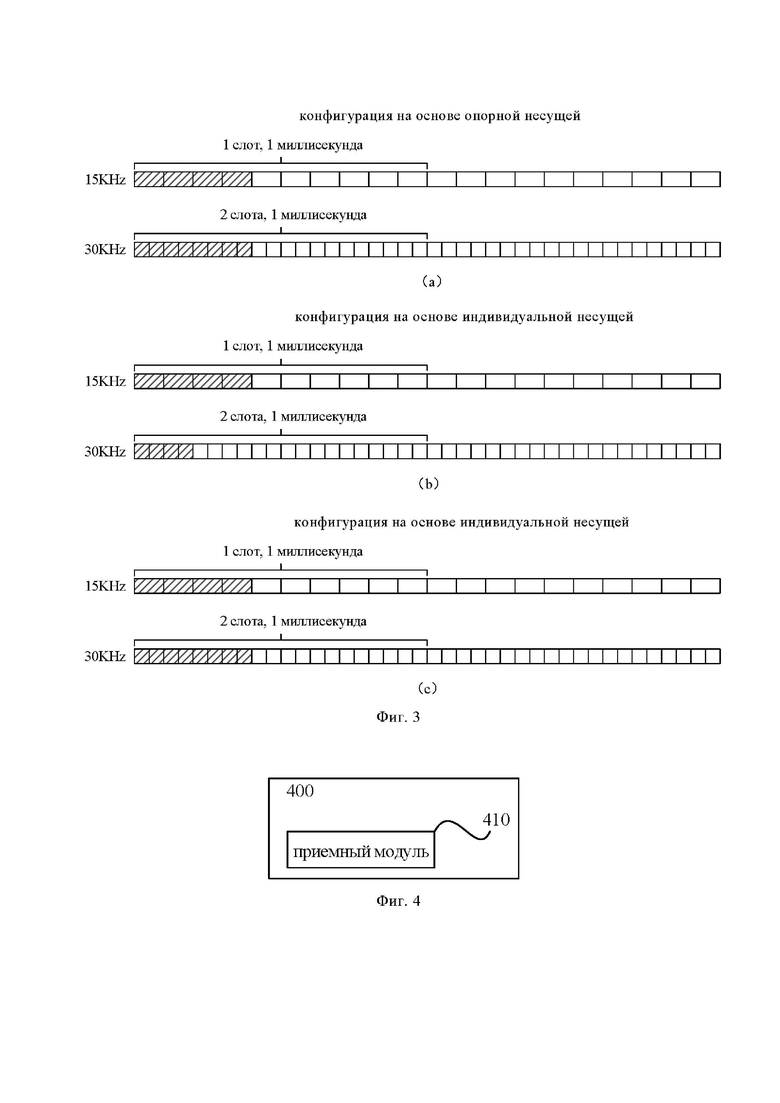

[0022] Фиг. 3 представляет собой схематическое представление ресурса временной области, предложенного в примере осуществления настоящего изобретения.

[0023] Фиг. 4 представляет собой блок-схему устройства для конфигурации ресурсов, предложенного в примере осуществления настоящего изобретения.

[0024] Фиг. 5 представляет собой блок-схему устройства для конфигурации ресурсов, предложенного в примере осуществления настоящего изобретения.

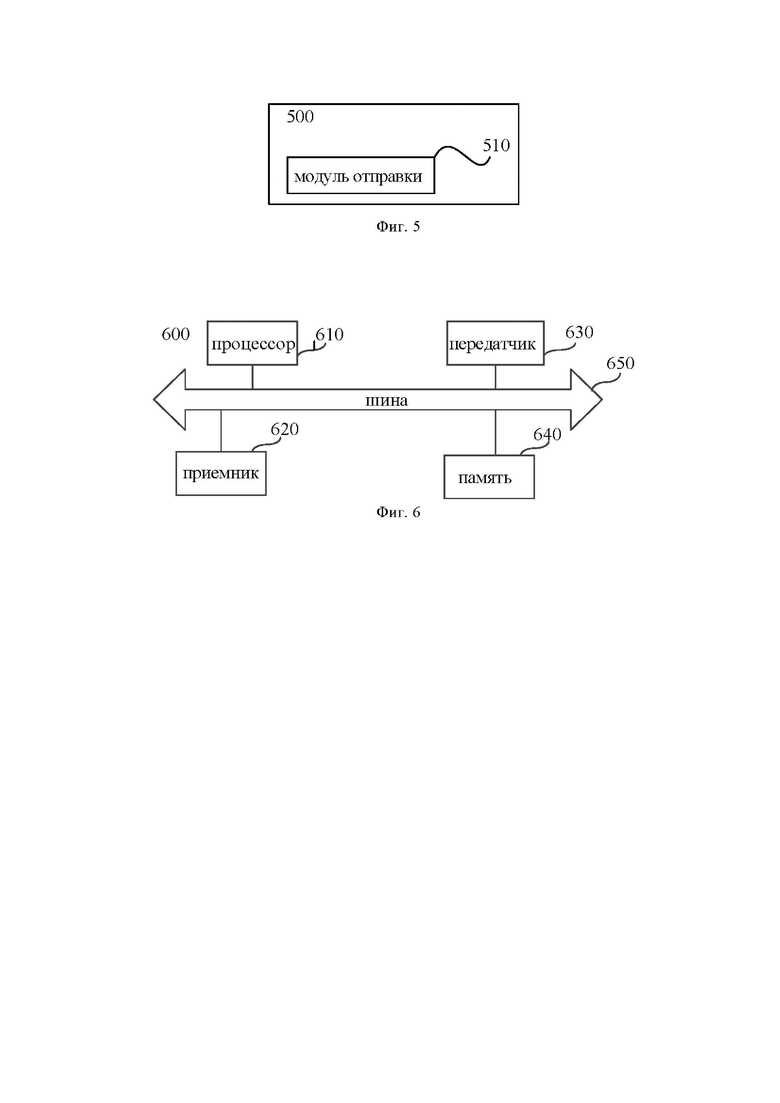

[0025] Фиг. 6 представляет собой схему устройства связи, предложенного в примере осуществления настоящего изобретения.

ПОДРОБНОЕ ОПИСАНИЕ

[0026] Чтобы сделать цель, технические решения и преимущества изобретения более понятными, реализации изобретения будут дополнительно подробно описаны ниже со ссылкой на прилагаемые чертежи.

[0027] Теперь будут подробно рассмотрены варианты осуществления, примеры которых проиллюстрированы на прилагаемых чертежах. Следующее описание относится к прилагаемым чертежам, на которых одинаковые номера на разных чертежах обозначают одни и те же или подобные элементы, если не указано иное. Реализации, изложенные в последующем описании вариантов реализации, не представляют все реализации, соответствующие вариантам реализации настоящего изобретения. Вместо этого они являются просто примерами устройств и способов, соответствующих аспектам, связанным с раскрытием, изложенным в прилагаемой формуле изобретения.

[0028] Термины, используемые в вариантах осуществления настоящего изобретения, предназначены только для целей описания конкретных вариантов осуществления и не предназначены для ограничения изобретения. Формы единственного числа, используемые в описании и прилагаемой формуле изобретения, также предназначены для включения форм множественного числа, если только контекст явно не указывает другие значения. Следует также понимать, что термин «и/или», используемый в настоящем документе, относится и включает в себя любые или все возможные комбинации одного или нескольких связанных перечисленных элементов.

[0029] Понятно, что, хотя термины «первый», «второй» и «третий» могут использоваться в вариантах осуществления настоящего изобретения для описания различной информации, информация не должна ограничиваться этими терминами. Эти термины используются только для того, чтобы отличить информацию одного и того же типа друг от друга. Например, не выходя за рамки изобретения, первая информация также может называться второй информацией, и аналогичным образом вторая информация также может называться первой информацией. В зависимости от контекста термин «если», используемый в настоящем документе, может интерпретироваться как «когда», «в то время как» или «в ответ на определение».

[0030] Фиг. 1 представляет собой схематическое изображение системы связи, предложенной вариантом осуществления настоящего изобретения. Система связи может включать в себя: терминал 10 и сетевое устройство 20.

[0031] Как правило, имеется множество терминалов 10. Один или более терминалов 10 могут быть распределены внутри соты, управляемой сетевым устройством 20. Терминал 10 может включать в себя разные портативные устройства с возможностью беспроводной связи, автомобильные устройства, носимые устройства, вычислительные устройства или другие обрабатывающие устройства, подключенные к беспроводному модему, а также различные формы пользовательского оборудования (User Equipment, UE), мобильных станций (Mobile Station, MS) и т.д. Для простоты описания в вариантах осуществления изобретения вышеупомянутое устройства вместе называются терминалом.

[0032] Сетевое устройство 20 представляет собой устройство, развернутое в сети доступа для обеспечения возможности беспроводной связи для терминала 10. Сетевое устройство 20 может включать в себя различные формы базовых макростанций, базовых микростанций, ретрансляционных станций, точек доступа и т.д. В системах, использующих разные технологии беспроводного доступа, названия устройств с функцией сетевого устройства могут отличаться. Например, в системе новой радиосвязи (NR) она называется gNodeB или gNB. Название «сетевое устройство» может меняться по мере развития технологий связи. Для удобства описания в вариантах осуществления изобретения вышеупомянутые устройства, обеспечивающие функцию беспроводной связи для терминала 10, вместе называются сетевым устройством.

[0033] Сетевое устройство 20 также может быть сетевым элементом функции управления местоположением (Location Management Function LMF). Опционально, сетевой элемент LMF включает в себя сервер определения местоположения. Сервер определения местоположения может быть реализован как любое из: сетевого элемента LMF, мобильного центра определения местоположения с расширенным обслуживанием (Enhanced Serving Mobile Location Centre, E-SMLC), надежного определения местонахождения плоскости пользователя (Secure User Plane Location, SUPL) и платформы определения местоположения SUPL(SUPL Location Platform, SUPL SLP).

[0034] Опционально, соединение может быть установлено между сетевым устройством 20 и терминалом 10 посредством радиосвязи. Может осуществляться связь через соединение, которая включает в себя передачу сигналов и взаимодействие данных. Опционально, может быть несколько сетевых устройств 20, и связь между двумя соседними сетевыми устройствами 20 также может осуществляться проводным или беспроводным способом. Опционально, терминал 10 может переключаться между разными сетевыми устройствами 20, т.е. может устанавливать соединения с разными сетевыми устройствами 20.

[0035] Следует понимать, что система NR в вариантах осуществления настоящего изобретения также может называться системой технологии мобильной связи 5-го поколения (5G) или системой NR 5G, значение которых может быть понятно специалистам в области техники. Технические решения, описанные в вариантах осуществления настоящего изобретения, могут быть применены к системе NR, а также к будущим системам развития системы NR.

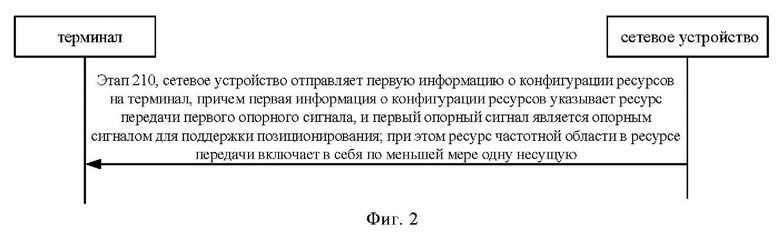

[0036] Фиг. 2 представляет собой блок-схему последовательности операций способа конфигурации ресурсов, предложенного вариантом осуществления настоящего изобретения. Способ можно использовать в системе связи, показанной на фиг. 1. Способ включает в себя следующие этапы.

[0037] На этапе 210 сетевое устройство отправляет первую информацию о конфигурации ресурса на терминал, в котором первая информация о конфигурации ресурса сконфигурирована для указания ресурса передачи первого опорного сигнала, и первый опорный сигнал является опорным сигналом для поддержки позиционирования; в котором ресурс частотной области в ресурсе передачи включает в себя по меньшей мере одну несущую.

[0038] Первый опорный сигнал представляет собой опорный сигнал для поддержки позиционирования, который используется для реализации позиционирования, например, для реализации позиционирования терминала. Исходя из этого, первый опорный сигнал также может называться опорным сигналом для поддержки позиционирования. Для простоты описания в вариантах осуществления настоящего изобретения его собирательно называют первым опорным сигналом. Тип первого опорного сигнала не ограничен в вариантах осуществления настоящего изобретения, который может быть реализован либо как сигнал восходящей линии связи, либо как сигнал нисходящей линии связи. В примере первый опорный сигнал включает в себя по меньшей мере одно из: опорного сигнала позиционирования (PRS) и/или опорного сигнала зондирования (SRS). Опционально, PRS реализуется как сигнал нисходящей линии связи, a SRS реализуется как сигнал восходящей линии связи.

[0039] Чтобы сообщить терминалу о ресурсе передачи первого опорного сигнала, сетевое устройство отправляет на терминал первую информацию о конфигурации ресурса. Первая информация о конфигурации ресурса используется для указания ресурса передачи первого опорного сигнала. В вариантах реализации изобретения, чтобы повысить точность позиционирования, первый опорный сигнал передается на основе агрегации несущих. То есть ресурс частотной области в ресурсе передачи первого опорного сигнала включает в себя по меньшей мере одну несущую, и первый опорный сигнал передается на по меньшей мере одной несущей.

[0040] Содержимое первой информации о конфигурации ресурса не ограничено в вариантах осуществления настоящего изобретения. Опционально, ресурс передачи первого опорного сигнала включает в себя ресурс временной области, и первая информация о конфигурации ресурса включает в себя параметр временной области. Ресурс передачи первого опорного сигнала включает в себя ресурс частотной области, и первая информация о конфигурации ресурса включает в себя параметр частотной области. Ресурс передачи первого опорного сигнала включает в себя мощность передачи, и первая информация о конфигурации ресурса включает в себя параметр мощности. Конечно, ресурс передачи первого опорного сигнала может включать в себя любые комбинации ресурса временной области, ресурса частотной области и мощности передачи, и первая информация о конфигурации ресурса включает в себя параметры, соответствующие индивидуальному содержанию ресурса передачи. Например, ресурс передачи первого опорного сигнала включает в себя ресурс временной области и ресурс частотной области, тогда первая информация о конфигурации ресурса включает в себя параметр временной области и параметр частотной области.

[0041] Ресурс временной области и параметр временной области представлены и объяснены ниже.

[0042] В возможной реализации разнос поднесущих (Sub-Carrier Space, SCS) на по меньшей мере одной несущей является идентичным.

[0043] Исходя из примера, первая информация о конфигурации ресурса включает в себя: параметр временной области, соответствующий ресурсу передачи, и параметр временной области используется для указания ресурса временной области на по меньшей мере одной несущей. То есть, по меньшей мере одна несущая, занятая передачей первого опорного сигнала, соответствует одному и тому же параметру временной области. Следовательно, сетевое устройство может сконфигурировать набор параметров временной области в первой информации о конфигурации ресурса, и каждая из по меньшей мере одной несущей соответствует набору параметров временной области. Конечно, сетевое устройство также может сконфигурировать параметр временной области, соответствующий каждой из по меньшей мере одной несущей в первой информации о конфигурации ресурса, и по меньшей мере одна несущая соответствует одному и тому же параметру временной области. Опционально, параметр временной области включает в себя по меньшей мере одно из: цикла, начального слота, начального символа или количества занятых символов.

[0044] В реализации, в случае, когда SCS на по меньшей мере одной несущей является идентичным, ресурс временной области на по меньшей мере одной несущей может быть сконфигурирован единообразно, чтобы уменьшить служебные данные конфигурации сетевого устройства для ресурса временной области и уменьшить количество битов, занимаемых первой информацией о конфигурации ресурса.

[0045] В другой возможной реализации по меньшей мере две несущие из по меньшей мере одной несущей имеют разные SCS.

[0046] Исходя из примера, первая информация о конфигурации ресурса включает в себя параметр временной области, соответствующий опорной несущей из по меньшей мере одной несущей. Параметр временной области, соответствующий опорной несущей, сконфигурирован для указания ресурса временной области на опорной несущей. Опционально, ресурс временной области на каждой несущей, отличной от опорной несущей, из по меньшей мере одной несущей, идентичен ресурсу временной области на опорной несущей. То есть сетевое устройство может сконфигурировать набор параметров временной области в первой информации о конфигурации ресурса, и набор параметров временной области используется для указания ресурса временной области на опорной несущей. Ресурс временной области на каждой несущей, отличной от опорной несущей, определяется на основе ресурса временной области на опорной несущей. Опционально, опорная несущая представляет собой несущую, имеющую минимальное SCS из по меньшей мере одной несущей, или опорная несущая представляет собой несущую, имеющую максимальное SCS из по меньшей мере одной несущей. Опционально, параметр временной области включает в себя по меньшей мере одно из: цикла, начального слота, начального символа или количества занятых символов.

[0047] В этом примере, в случае, когда SCS на по меньшей мере двух несущих различаются, путем выбора опорной несущей из по меньшей мере одной несущей и конфигурирования ресурса временной области на опорной несущей, ресурс временной области на каждой несущей, отличной от опорной несущей, определяется на основе ресурса временной области на опорной несущей. Сетевое устройство может одновременно конфигурировать ресурсы временной области на других несущих, конфигурируя только ресурс временной области на опорной несущей, чтобы уменьшить служебные данные конфигурации сетевого устройства для ресурса временной области и уменьшить количество битов, занимаемых первой информацией о конфигурации ресурса.

[0048] Например, как показано на фиг. 3(a), SCS опорной несущей составляет 15 кГц. На основании параметра временной области, соответствующего опорной несущей в первой информации о конфигурации ресурса, можно определить, что ресурс временной области на опорной несущей занимает 4 символа. Для несущей с SCS 30 кГц 30 кГц больше 15 кГц, и чем больше SCS, тем короче длительность символа, таким образом, ресурс временной области на несущей с SCS 30 КГц занимает 8 символов, и эти 8 символов находятся в тех же временных позициях, что и 4 символа, занятые ресурсом временной области на опорной несущей. Другими словами, ресурс временной области на несущей с SCS 30 кГц такой же, как ресурс временной области на опорной несущей.

[0049] В другом примере первая информация о конфигурации ресурса включает в себя параметр временной области, соответствующий каждой несущей из по меньшей мере одной несущей, и параметр временной области используется для указания ресурса временной области на соответствующей несущей. Опционально, параметр временной области включает в себя по меньшей мере одно из: цикла, начального слота, начального символа или количества занятых символов. В этом примере, когда SCS на двух несущих различаются, ресурсы временной области на двух несущих могут быть разными или могут быть одинаковыми, что не ограничено в этом примере.

[0050] В этом примере, в случае, когда имеется по меньшей мере две несущие, на которых SCS различаются, посредством отдельного конфигурирования ресурса временной области для каждой несущей из по меньшей мере одной несущей, ресурсы временной области могут быть сконфигурированы по-разному и в зависимости от характеристик каждого оператора связи, чтобы реализовать точную и детализированную конфигурацию ресурсов.

[0051] Например, по меньшей мере одна несущая включает в себя первую несущую и вторую несущую, и SCS на первой несущей отличается от SCS на второй несущей. Опционально, в ответ на то, что SCS на первой несущей меньше, чем SCS на второй несущей, ресурс временной области на первой несущей включает в себя ресурс временной области на второй несущей. То есть сетевое устройство конфигурирует параметр временной области отдельно для каждой несущей. Конфигурация параметра временной области удовлетворяет условию, что ресурс временной области на несущей с меньшим SCS содержит ресурс временной области на несущей с большим SCS.

[0052] Например, как показано на фиг. 3(b), 15 кГц меньше 30 кГц, а ресурс временной области на несущей с SCS 15 кГц занимает 4 символа, ресурс временной области на несущей с SCS 30 кГц занимает часть символов в 8 символов, которые располагаются в тех же позициях, что и эти 4 символа. Опционально, часть символов представляет собой последовательные символы из 8 символов, например 4 последовательных символа из 8 символов.

[0053] Например, по меньшей мере одна несущая включает в себя третью несущую и четвертую несущую, и SCS на третьей несущей отличается от SCS на четвертой несущей. Опционально, в ответ на то, что ресурс временной области на третьей несущей идентичен ресурсу временной области на четвертой несущей, параметр временной области, соответствующий третьей несущей, отличается от параметра временной области, соответствующего четвертой несущей. То есть сетевое устройство конфигурирует параметр временной области для каждой несущей отдельно, и параметры временной области, соответствующие несущим с разными SCS, различны, но ресурсы временной области, указанные несущими с разными SCS, идентичны.

[0054] Например, как показано на фиг. 3(c), 15 кГц меньше 30 кГц, а ресурс временной области на несущей с SCS 15 кГц занимает 4 символа, ресурс временной области на несущей с SCS 30 кГц занимает все 8 символов, которые находятся в тех же временных позициях, что и эти 4 символа.

[0055] Следует отметить, что в случае, когда SCS на по меньшей мере двух несущих из по меньшей мере одной несущей различны, сетевое устройство может сконфигурировать параметр временной области для каждой несущей из по меньшей мере одной несущей отдельно. Сетевое устройство может единообразно конфигурировать параметр временной области для несущих с одинаковыми SCS из по меньшей мере одной несущей и отдельно конфигурировать параметры временной области для несущих с разными SCS из по меньшей мере одной несущей. Введение и описание единообразного конфигурирования параметра временной области для несущих с одинаковыми SCS и раздельного конфигурирования параметров временной области для несущих с разными SCS можно отнести к вышеописанным вариантам осуществления, которые здесь не будут повторяться.

[0056] Введение и описание положения в частотной области и параметра частотной области даны ниже.

[0057] В примере первая информация о конфигурации ресурса включает в себя параметр частотной области, соответствующий каждой несущей из по меньшей мере одной несущей, и параметр частотной области сконфигурирован для указания ресурса частотной области на каждой несущей. То есть сетевое устройство конфигурирует параметр частотной области для каждой несущей из по меньшей мере одной несущей отдельно. Опционально, параметр частотной области включает в себя начальный блок физических ресурсов и/или размер гребенки частотной области. Размер гребенки частотной области используется для указания количества элементов ресурса, посредством которых первый опорный сигнал разнесен в частотной области. В этом примере путем отдельного конфигурирования ресурса частотной области для каждой несущей из по меньшей мере одной несущей, способствует достижению точной и детализированной конфигурации ресурса.

[0058] В другом примере первая информация о конфигурации ресурса включает в себя параметр частотной области, соответствующий пятой несущей из по меньшей мере одной несущей, и параметр частотной области, соответствующий пятой несущей, используется для указания ресурса частотной области на пятой несущей. Опционально, параметр частотной области, соответствующий каждой несущей, кроме пятой несущей, из по меньшей мере одной несущей, является параметром по умолчанию. Например, позиция начального блока физических ресурсов, соответствующего каждой несущей, кроме пятой несущей, по умолчанию установлена в 0. Или параметр частотной области, соответствующий каждой несущей, отличной от пятой несущей, из по меньшей мере одной несущей, идентичен параметру частотной области, соответствующему пятой несущей. Например, размер гребенки частотной области, соответствующий каждой несущей, кроме пятой несущей, идентичен размеру гребенки частотной области, соответствующему пятой несущей. То есть сетевое устройство конфигурирует параметр частотной области только для одной из по меньшей мере одной несущей, а другие несущие используют параметр частотной области, заданный по умолчанию (т.е. параметр по умолчанию), или используют тот же параметр частотной области, сконфигурированный сетевым устройством для этой несущей. При необходимости параметр по умолчанию предварительно определяется протоколом связи или предварительно конфигурируется сетевым устройством. Опционально, параметр частотной области включает в себя начальный блок физических ресурсов и/или размер гребенки частотной области. Размер гребенки частотной области используется для указания количества элементов ресурса, посредством которых первый опорный сигнал разнесен в частотной области. В этом примере, конфигурируя ресурс частотной области на одной несущей, ресурсы частотной области на других несущих идентичны ресурсу частотной области на одной несущей или имеют значение по умолчанию. Поскольку сетевому устройству необходимо сконфигурировать ресурс частотной области только на одной несущей, служебные данные конфигурирования сетевого устройства для ресурса частотной области могут быть уменьшены, а также может быть уменьшено количество битов, занимаемых первой информацией о конфигурации ресурса.

[0059] Мощность передачи описана и объяснена ниже.

[0060] В примере мощность передачи первого опорного сигнала положительно коррелирует с разносом между несущими. То есть мощность передачи первого опорного сигнала определяется на основе разноса между несущими. Чем больше разнос между несущими, тем больше мощность передачи первого опорного сигнала. Например, первый опорный сигнал включает в себя PRS, и мощность передачи PRS положительно коррелирует с разносом между несущими. В этом примере путем определения мощности передачи первого опорного сигнала на основе разноса между несущими гарантируется, что мощность передачи первого опорного сигнала может поддерживать передачу первого опорного сигнала на основе агрегации несущих.

[0061] В другом примере мощность передачи первого опорного сигнала идентична мощности передачи второго опорного сигнала. Или мощность передачи первого опорного сигнала определяется на основе мощности передачи второго опорного сигнала. Второй опорный сигнал включает в себя по меньшей мере одно из: блока сигнала синхронизации (Synchronization Signal Block, SSB) или опорного сигнала для расчета потерь на трассе. Например, первый опорный сигнал включает в себя PRS, и мощность передачи PRS идентична мощности передачи SSB. Или первый опорный сигнал включает в себя SRS, и мощность передачи SRS определяется на основе опорного сигнала для расчета потерь на трассе. В этом примере, определяя мощность передачи первого опорного сигнала со ссылкой на мощность передачи второго опорного сигнала, можно избежать повторных вычислений мощности передачи первого опорного сигнала, чтобы уменьшить служебные данные на вычисления и обработку.

[0062] В заключение, в технических решениях, предложенных вариантами осуществления настоящего изобретения, точность позиционирования повышается за счет передачи на основе агрегации несущих опорного сигнала для реализации позиционирования. Кроме того, в вариантах осуществления настоящего изобретения сетевое устройство отправляет информацию о конфигурации ресурса на терминал, чтобы указать терминалу ресурс передачи опорного сигнала для реализации позиционирования, такой как ресурс временной области, ресурс частотной области, мощность передачи и т.д.

Предлагается способ конфигурации опорного сигнала для реализации позиционирования в случае агрегации несущих, чтобы повысить точность позиционирования.

[0063] Следует отметить, что в вышеупомянутых вариантах осуществления, способ конфигурации ресурсов, предложенный вариантами осуществления изобретения, представлен и объяснен с точки зрения взаимодействия между терминалом и сетевым устройством. В вышеописанных вариантах осуществления этапы, выполняемые терминалом, могут быть отдельно реализованы как способ конфигурации ресурсов на стороне терминала, а этапы, выполняемые сетевым устройством, могут быть отдельно реализованы как способ конфигурации ресурсов на стороне сетевого устройства.

[0064] Фиг. 4 представляет собой блок-схему устройства для конфигурации ресурсов, предложенного в примере осуществления настоящего изобретения. Как показано на фиг. 4, устройство подключено к терминалу. Устройство 400 включает в себя: приемный модуль 410.

[0065] Приемный модуль 410 выполнен с возможностью приема первой информации о конфигурации ресурса, отправленной сетевым устройством, причем первая информация о конфигурации ресурса указывает ресурс передачи первого опорного сигнала, и первый опорный сигнал является опорным сигналом для поддержки позиционирования; в котором ресурс частотной области в ресурсе передачи включает в себя по меньшей мере одну несущую.

[0066] В примере SCS по меньшей мере на одной несущей является идентичным.

[0067] В примере первая информация о конфигурации ресурса включает в себя параметр временной области, соответствующий ресурсу передачи, причем параметр временной области указывает ресурс временной области на по меньшей мере одной несущей, и ресурс временной области на по меньшей мере одной несущей является идентичным.

[0068] В примере по меньшей мере две несущие из по меньшей мере одной несущей имеют разные SCS.

[0069] В примере первая информация о конфигурации ресурса включает в себя параметр временной области, соответствующий опорной несущей из по меньшей мере одной несущей, причем параметр временной области, соответствующий опорной несущей, указывает ресурс временной области на опорной несущей.

[0070] В примере опорная несущая представляет собой несущую, имеющую минимальное значение SCS из по меньшей мере одной несущей, или опорная несущая представляет собой несущую, имеющую максимальное значение SCS из по меньшей мере одной несущей.

[0071] В примере ресурс временной области на каждой несущей, отличной от опорной несущей, из по меньшей мере одной несущей, идентичен ресурсу временной области на опорной несущей.

[0072] В примере первая информация о конфигурации ресурса включает в себя параметр временной области, соответствующий каждой несущей из по меньшей мере одной несущей, причем параметр временной области указывает ресурс временной области на каждой несущей.

[0073] В примере по меньшей мере одна несущая включает в себя первую несущую и вторую несущую; и в ответ на то, что SCS на первой несущей меньше, чем SCS на второй несущей, ресурс временной области на первой несущей включает в себя ресурс временной области на второй несущей.

[0074] В примере по меньшей мере одна несущая включает в себя третью несущую и четвертую несущую, и ресурс временной области на третьей несущей идентичен ресурсу временной области на четвертой несущей; и в ответ на то, что SCS на третьей несущей отличается от SCS на четвертой несущей, параметр временной области, соответствующий третьей несущей, отличается от параметра временной области, соответствующего четвертой несущей.

[0075] В примере параметр временной области включает в себя по меньшей мере одно из цикла, начального слота, начального символа или количества занятых символов.

[0076] В примере первая информация о конфигурации ресурса включает в себя параметр частотной области, соответствующий каждой несущей из по меньшей мере одной несущей, причем параметр частотной области указывает ресурс частотной области на каждой несущей.

[0077] В примере первая информация о конфигурации ресурса включает в себя параметр частотной области, соответствующий пятой несущей из по меньшей мере одной несущей, причем параметр частотной области, соответствующий пятой несущей, указывает ресурс частотной области на пятой несущей.

[0078] В примере параметр частотной области, соответствующий каждой несущей, отличной от пятой несущей, из по меньшей мере одной несущей, является параметром по умолчанию, или параметр частотной области, соответствующий каждой несущей, отличной от пятой несущей, из по меньшей мере одной несущей, идентичен параметру частотной области, соответствующему пятой несущей.

[0079] В примере параметр частотной области включает в себя начальный физический ресурсный блок и/или размер гребенки частотной области, причем размер гребенки частотной области указывает количество элементов ресурса, посредством которых первый опорный сигнал разнесен в частотной области.

[0080] В примере мощность передачи первого опорного сигнала положительно коррелирует с разносом между несущими.

[0081] В примере мощность передачи первого опорного сигнала идентична мощности передачи второго опорного сигнала, или мощность передачи первого опорного сигнала определяется на основе мощности передачи второго опорного сигнала, и второй опорный сигнал включает в себя: SSB или опорный сигнал для расчета потерь на трассе.

[0082] В примере первый опорный сигнал включает в себя по меньшей мере одно из: PRS или SRS.

[0083] Фиг. 5 представляет собой блок-схему устройства для конфигурации ресурсов, предложенного в примере осуществления настоящего изобретения. Как показано на фиг. 5, устройство применяется к сетевому устройству. Устройство 500 включает в себя: модуль отправки 510.

[0084] Модуль 510 отправки выполнен с возможностью отправки первой информации о конфигурации ресурса на терминал, причем первая информация о конфигурации ресурса указывает ресурс передачи первого опорного сигнала, и первый опорный сигнал является опорным сигналом для поддержки позиционирования; в котором ресурс частотной области в ресурсе передачи включает в себя по меньшей мере одну несущую.

[0085] В примере SCS на по меньшей мере одной несущей является идентичным.

[0086] В примере первая информация о конфигурации ресурса включает в себя параметр временной области, соответствующий ресурсу передачи, причем параметр временной области указывает ресурс временной области на по меньшей мере одной несущей, и ресурс временной области на по меньшей мере одной несущей является идентичным.

[0087] В примере по меньшей мере две несущие из по меньшей мере одной несущей имеют разные SCS.

[0088] В примере первая информация о конфигурации ресурса включает в себя параметр временной области, соответствующий опорной несущей из по меньшей мере одной несущей, причем параметр временной области, соответствующий опорной несущей, указывает ресурс временной области на опорной несущей.

[0089] В примере опорная несущая представляет собой несущую, имеющую минимальное значение SCS из по меньшей мере одной несущей, или опорная несущая представляет собой несущую, имеющую максимальное значение SCS из по меньшей мере одной несущей.

[0090] В примере ресурс временной области на каждой несущей, отличной от опорной несущей, из по меньшей мере одной несущей, идентичен ресурсу временной области на опорной несущей.

[0091] В примере первая информация о конфигурации ресурса включает в себя параметр временной области, соответствующий каждой несущей из по меньшей мере одной несущей, причем параметр временной области указывает ресурс временной области на каждой несущей.

[0092] В примере по меньшей мере одна несущая включает в себя первую несущую и вторую несущую; и в ответ на то, что SCS на первой несущей меньше, чем SCS на второй несущей, ресурс временной области на первой несущей включает в себя ресурс временной области на второй несущей.

[0093] В примере по меньшей мере одна несущая включает в себя третью несущую и четвертую несущую, и ресурс временной области на третьей несущей идентичен ресурсу временной области на четвертой несущей; и в ответ на то, что SCS на третьей несущей отличается от SCS на четвертой несущей, параметр временной области, соответствующий третьей несущей, отличается от параметра временной области, соответствующего четвертой несущей.

[0094] В примере параметр временной области включает в себя по меньшей мере одно из: цикла, начального слота, начального символа или количества занятых символов.

[0095] В примере первая информация о конфигурации ресурса включает в себя параметр частотной области, соответствующий каждой несущей из по меньшей мере одной несущей, причем параметр частотной области указывает ресурс частотной области на каждой несущей.

[0096] В примере первая информация о конфигурации ресурса включает в себя параметр частотной области, соответствующий пятой несущей, из по меньшей мере одной несущей, причем параметр частотной области, соответствующий пятой несущей, указывает ресурс частотной области на пятой несущей.

[0097] В примере, параметр частотной области, соответствующий каждой несущей, отличной от пятой несущей, из по меньшей мере одной несущей, является параметром по умолчанию, или параметр частотной области, соответствующий каждой несущей, отличной от пятой несущей, из по меньшей мере одной несущей, идентичен параметру частотной области, соответствующему пятой несущей.

[0098] В примере параметр частотной области включает в себя начальный физический ресурсный блок и/или размер гребенки частотной области, причем размер гребенки частотной области указывает количество элементов ресурса, посредством которых первый опорный сигнал разнесен в частотной области.

[0099] В примере мощность передачи первого опорного сигнала положительно коррелирует с разносом между несущими.

[00100] В примере мощность передачи первого опорного сигнала идентична мощности передачи второго опорного сигнала, или мощность передачи первого опорного сигнала определяется на основе мощности передачи второго опорного сигнала, и второй опорный сигнал включает в себя: SSB или опорный сигнал для расчета потерь на трассе.

[00101] В примере первый опорный сигнал включает в себя по меньшей мере одно из: PRS или SRS.

[00102] Фиг. 6 представляет собой принципиальную схему устройства 600 связи (которое может быть реализовано как вышеупомянутый терминал или вышеупомянутое сетевое устройство), предложенного в примере осуществления настоящего изобретения. Устройство 600 связи включает в себя: процессор 610, приемник 620 и передатчик 630, память 640 и шину 650.

[00103] Процессор 610 включает в себя: одно или более ядер обработки. Процессор 610 выполняет различные функциональные приложения и обработку информации посредством запуска программ и модулей.

[00104] Приемник 620 и передатчик 630 могут быть реализованы как компонент связи, который может представлять собой коммуникационный чип.

[00105] Память 640 подключена к процессору 610 через шину 650.

[00106] Память 640 выполнена с возможностью хранения по меньшей мере одной инструкции. Процессор 610 выполнен с возможностью выполнения по меньшей мере одной инструкции для реализации этапов, выполняемых терминалом в вышеупомянутых вариантах осуществления способа, или для реализации этапов, выполняемых сетевым устройством в вышеупомянутых вариантах осуществления способа.

[00107] Кроме того, память 640 может быть реализована в виде энергозависимого или энергонезависимого запоминающего устройства любого типа или их комбинаций. Энергозависимое или энергонезависимое запоминающее устройство включает в себя, помимо прочего: магнитный или оптический диск, стираемое программируемое постоянное запоминающее устройство (Erasable Programmable Read Only Memory, EEPROM), стираемое программируемое постоянное запоминающее устройство (Erasable Programmable Read Only Memory, EPROM), статическое оперативное запоминающее устройство (Static Random Access Memory, SRAM), постоянное запоминающее устройство (ПЗУ, Read-Only Memory, ROM), магнитную память, флэш-память и программируемое ПЗУ (Programmable ROM, PROM).

[00108] Пример осуществления изобретения также предлагает систему конфигурации ресурсов. Система включает в себя: терминал и сетевое устройство. Терминал включает в себя устройство для конфигурации ресурсов, предложенное в варианте осуществления, как показано на фиг. 4, а сетевое устройство включает в себя устройство для конфигурации ресурсов, предложенное в варианте осуществления, как показано на фиг. 5.

[00109] Иллюстративный вариант осуществления изобретения также предлагает машиночитаемый носитель информации, имеющий по меньшей мере одну инструкцию, по меньшей мере один программный сегмент, кодовый набор или набор инструкций, хранящихся на нем. По меньшей мере одна инструкция, по меньшей мере один программный сегмент, набор кодов или набор инструкций загружаются и выполняются процессором для реализации этапов, выполняемых терминалом в способе конфигурации ресурсов, предложенном вышеописанными вариантами осуществления способа.

[00110] Иллюстративный вариант осуществления изобретения также предлагает машиночитаемый носитель информации, имеющий по меньшей мере одну инструкцию, по меньшей мере один программный сегмент, набор кодов или набор инструкций, хранящихся на нем. По меньшей мере одна инструкция, по меньшей мере один программный сегмент, набор кодов или набор инструкций загружаются и выполняются процессором для реализации этапов, выполняемых сетевым устройством в способе конфигурации ресурсов, предложенном вышеописанными вариантами осуществления способа.

[00111] Понятно, что термин «множественный» в описании относится к двум или более. Термин «и/или» описывает отношение связанных объектов, которое указывает на три отношения, например, «А и/или В» может указывать, что А существует отдельно, А и В существуют оба, и В существует отдельно. Символ «/» обычно указывает, что связанные объекты до и после символа «/» представляют собой отношение «или».

[00112] Другие варианты реализации изобретения будут очевидны специалистам в данной области техники из рассмотрения описания и практики раскрытого здесь изобретения. Настоящее изобретение предназначено для охвата любых изменений, применений или адаптаций изобретения в соответствии с его общими принципами и включая такие отклонения от раскрытия, которые входят в известную или обычную практику в данной области техники. Предполагается, что описание и варианты осуществления рассматриваются только как примеры, а истинный объем и суть изобретения указываются в следующей формуле изобретения.

[00113] Следует понимать, что изобретение не ограничивается точной конструкцией, которая была описана выше и проиллюстрирована на прилагаемых чертежах, и что различные модификации и изменения могут быть сделаны в рамках его объема. Объем изобретения ограничивается только прилагаемой формулой изобретения.

Изобретение относится к области коммуникационных технологий. Технический результат изобретения заключается в улучшении точности позиционирования. Для этого в способе конфигурации ресурсов, выполняемом терминалом, осуществляют прием первой информации о конфигурации ресурса, отправленной сетевым устройством. Причем первая информация о конфигурации ресурса указывает ресурс передачи первого опорного сигнала и первый опорный сигнал является опорным сигналом для поддержки позиционирования. При этом ресурс частотной области в этом ресурсе передачи содержит по меньшей мере одну несущую. 6 н. и 14 з.п. ф-лы, 6 ил.

1. Способ конфигурации ресурсов, выполняемый терминалом и включающий в себя:

прием первой информации о конфигурации ресурса, отправленной сетевым устройством, причем первая информация о конфигурации ресурса указывает ресурс передачи первого опорного сигнала и первый опорный сигнал является опорным сигналом для поддержки позиционирования; при этом ресурс частотной области в этом ресурсе передачи содержит по меньшей мере одну несущую.

2. Способ по п. 1, в котором разнос поднесущих на по меньшей мере одной несущей является идентичным или

по меньшей мере две несущие из по меньшей мере одной несущей имеют разные разносы поднесущих.

3. Способ по п. 1 или 2, в котором первая информация о конфигурации ресурса содержит параметр временной области, соответствующий ресурсу передачи, причем параметр временной области указывает ресурс временной области на по меньшей мере одной несущей и этот ресурс временной области на по меньшей мере одной несущей является идентичным, при этом параметр временной области содержит по меньшей мере одно из цикла, начального слота, начального символа или количества занятых символов.

4. Способ по п. 1 или 2, в котором первая информация о конфигурации ресурса содержит параметр временной области, соответствующий опорной несущей из по меньшей мере одной несущей, причем параметр временной области, соответствующий опорной несущей, указывает ресурс временной области на опорной несущей, при этом ресурс временной области на каждой несущей, отличной от опорной несущей, из по меньшей мере одной несущей идентичен ресурсу временной области на опорной несущей, при этом опорная несущая представляет собой несущую, имеющую минимальный разнос поднесущих из по меньшей мере одной несущей, или несущую, имеющую максимальный разнос поднесущих из по меньшей мере одной несущей, при этом параметр временной области содержит по меньшей мере одно из цикла, начального слота, начального символа или количества занятых символов.

5. Способ по п. 1 или 2, в котором первая информация о конфигурации ресурса содержит параметр временной области, соответствующий каждой несущей из по меньшей мере одной несущей, причем параметр временной области указывает ресурс временной области на каждой несущей, при этом параметр временной области содержит по меньшей мере одно из цикла, начального слота, начального символа или количества занятых символов.

6. Способ по п. 5, в котором по меньшей мере одна несущая содержит первую несущую и вторую несущую; и

в ответ на то, что разнос поднесущих на первой несущей меньше, чем разнос поднесущих на второй несущей, ресурс временной области на первой несущей содержит ресурс временной области на второй несущей, или

по меньшей мере одна несущая содержит третью несущую и четвертую несущую, и ресурс временной области на третьей несущей идентичен ресурсу временной области на четвертой несущей; и

в ответ на то, что разнос поднесущих на третьей несущей отличается от разноса поднесущих на четвертой несущей, параметр временной области, соответствующий третьей несущей, отличается от параметра временной области, соответствующего четвертой несущей.

7. Способ по любому из пп. 1-6, в котором первая информация о конфигурации ресурса содержит параметр частотной области, соответствующий каждой несущей из по меньшей мере одной несущей, причем параметр частотной области указывает ресурс частотной области на каждой несущей, или

первая информация о конфигурации ресурса содержит параметр частотной области, соответствующий пятой несущей из по меньшей мере одной несущей, причем параметр частотной области, соответствующий пятой несущей, указывает ресурс частотной области на пятой несущей,

при этом параметр частотной области, соответствующий каждой несущей, отличной от пятой несущей, из по меньшей мере одной несущей, является параметром, заданным по умолчанию, или параметр частотной области, соответствующий каждой несущей, отличной от пятой несущей, из по меньшей мере одной несущей, идентичен параметру частотной области, соответствующему пятой несущей,

при этом параметр частотной области содержит начальный блок физических ресурсов и/или размер гребенки частотной области, при этом размер гребенки частотной области указывает количество элементов ресурса, посредством которых первый опорный сигнал разнесен в частотной области.

8. Способ по любому из пп. 1-7, в котором мощность передачи первого опорного сигнала конфигурирована как одно из следующего:

мощность передачи первого опорного сигнала положительно коррелирована с разносом между несущими;

мощность передачи первого опорного сигнала идентична мощности передачи второго опорного сигнала; или

мощность передачи первого опорного сигнала определяют на основе мощности передачи второго опорного сигнала,

при этом второй опорный сигнал содержит блок сигнала синхронизации (SSB) или опорный сигнал для расчета потерь на трассе.

9. Способ конфигурации ресурсов, выполняемый сетевым устройством и включающий в себя:

отправку первой информации о конфигурации ресурса на терминал, причем первая информация о конфигурации ресурса указывает ресурс передачи первого опорного сигнала и первый опорный сигнал является опорным сигналом для поддержки позиционирования; при этом ресурс частотной области в ресурсе передачи содержит по меньшей мере одну несущую.

10. Способ по п. 9, в котором разнос поднесущих на по меньшей мере одной несущей является идентичным или

по меньшей мере две несущие из по меньшей мере одной несущей имеют разные разносы поднесущих.

11. Способ по п. 9 или 10, в котором первая информация о конфигурации ресурса содержит параметр временной области, соответствующий ресурсу передачи, причем параметр временной области указывает ресурс временной области на по меньшей мере одной несущей и ресурс временной области на по меньшей мере одной несущей является идентичным, при этом параметр временной области содержит по меньшей мере одно из цикла, начального слота, начального символа или количества занятых символов.

12. Способ по п. 9 или 10, в котором первая информация о конфигурации ресурса содержит параметр временной области, соответствующий опорной несущей из по меньшей мере одной несущей, причем параметр временной области, соответствующий опорной несущей, указывает ресурс временной области на опорной несущей, при этом ресурс временной области на каждой несущей, отличной от опорной несущей, из по меньшей мере одной несущей, идентичен ресурсу временной области на опорной несущей, опорная несущая представляет собой несущую, имеющую минимальный разнос поднесущих из по меньшей мере одной несущей, или несущую, имеющую максимальный разнос поднесущих из по меньшей мере одной несущей, при этом параметр временной области содержит по меньшей мере одно из цикла, начального слота, начального символа или количества занятых символов.

13. Способ по п. 9 или 10, в котором первая информация о конфигурации ресурса содержит параметр временной области, соответствующий каждой несущей из по меньшей мере одной несущей, причем параметр временной области указывает ресурс временной области на каждой несущей, при этом параметр временной области содержит по меньшей мере одно из цикла, начального слота, начального символа или количества занятых символов.

14. Способ по п. 13, в котором по меньшей мере одна несущая содержит первую несущую и вторую несущую; и

в ответ на то, что разнос поднесущих на первой несущей меньше, чем разнос поднесущих на второй несущей, ресурс временной области на первой несущей содержит ресурс временной области на второй несущей, или

по меньшей мере одна несущая содержит третью несущую и четвертую несущую, и ресурс временной области на третьей несущей идентичен ресурсу временной области на четвертой несущей; и

в ответ на то, что разнос поднесущих на третьей несущей отличается от разноса поднесущих на четвертой несущей, параметр временной области, соответствующий третьей несущей, отличается от параметра временной области, соответствующего четвертой несущей.

15. Способ по любому из пп. 9-14, в котором первая информация о конфигурации ресурса содержит параметр частотной области, соответствующий каждой несущей из по меньшей мере одной несущей, причем параметр частотной области указывает ресурс частотной области на каждой несущей, или

первая информация о конфигурации ресурса содержит параметр частотной области, соответствующий пятой несущей из по меньшей мере одной несущей, причем параметр частотной области, соответствующий пятой несущей, указывает ресурс частотной области на пятой несущей, при этом параметр частотной области, соответствующий каждой несущей, отличной от пятой несущей, из по меньшей мере одной несущей, является параметром, заданным по умолчанию, или параметр частотной области, соответствующий каждой несущей, отличной от пятой несущей, из по меньшей мере одной несущей, идентичен параметру частотной области, соответствующему пятой несущей, при этом параметр частотной области содержит начальный блок физических ресурсов и/или размер гребенки частотной области, причем размер гребенки частотной области указывает количество элементов ресурса, посредством которых первый опорный сигнал разнесен в частотной области.

16. Способ по любому из пп. 9-15, в котором мощность передачи первого опорного сигнала конфигурирована как одно из следующего:

мощность передачи первого опорного сигнала положительно коррелирована с разносом между несущими;

мощность передачи первого опорного сигнала идентична мощности передачи второго опорного сигнала; или

мощность передачи первого опорного сигнала определяют на основе мощности передачи второго опорного сигнала,

при этом второй опорный сигнал содержит блок сигнала синхронизации (SSB) или опорный сигнал для расчета потерь на трассе.

17. Терминал связи, содержащий:

процессор;

приемопередатчик, соединенный с процессором; причем

процессор выполнен с возможностью загрузки и выполнения исполняемых инструкций для реализации способа конфигурации ресурсов по любому из пп. 1-8.

18. Сетевое устройство связи, содержащее:

процессор;

приемопередатчик, соединенный с процессором; причем

процессор выполнен с возможностью загрузки и выполнения исполняемых инструкций для реализации способа конфигурации ресурсов по любому из пп. 9-16.

19. Машиночитаемый носитель данных, содержащий по меньшей мере одну инструкцию, по меньшей мере один программный сегмент, кодовый набор или набор инструкций, хранящихся на нем, при этом по меньшей мере одна инструкция, по меньшей мере один программный сегмент, кодовый набор или набор инструкций загружается и выполняется процессором для реализации способа конфигурации ресурсов по любому из пп. 1-8.

20. Машиночитаемый носитель данных, содержащий по меньшей мере одну инструкцию, по меньшей мере один программный сегмент, кодовый набор или набор инструкций, хранящихся на нем, при этом по меньшей мере одна инструкция, по меньшей мере один программный сегмент, кодовый набор или набор инструкций загружается и выполняется процессором для реализации способа конфигурации ресурсов по любому из пп. 9-16.
