ИСПЫТАТЕЛЬНЫЙ КОНТЕЙНЕР Российский патент 2025 года по МПК G12B17/02

Техническое решение в виде испытательного контейнера относится к средствам измерения радиочастотных характеристик керамических помехоподавляющих фильтров, устанавливаемых в цепи электропитания для снижения электромагнитных помех в радиоэлектронной аппаратуре, а также снижения побочных электромагнитных излучений и наводок (ПЭМИН) и улучшения электромагнитной совместимости (ЭМС) радиоэлектронных средств.

Для использования керамических помехоподавляющих фильтров типа Б24, Б25, Б26, Б28, Б29, ФПГР, крайне необходимо знать реальное ослабление вносимое фильтром на конкретной частоте, амплитудно-частотные характеристики (АЧХ) или коэффициенты передачи (S21). Для этих целей ГОСТом 13661-2004 регламентированы методы измерения вносимого затухания.

Вышеперечисленные керамические помехоподавляющие фильтры, предназначены для подавления высокочастотных помех в диапазоне частот 700 кГц... 10 ГГц в цепях постоянного и переменного токов и в импульсном режиме.

Керамические помехоподавляющие фильтры изготавливают и выпускают промышленные предприятия, фильтры типа Б24, Б25, Б26, выпускают на предприятии АО «НИИ «Гириконд» (www.giricond.ru), фильтры типа Б14, Б23, Б28, Б29 выпускают на предприятии ООО «Кулон» (www.kulon.spb.ru), герметичные резьбовые фильтры типа ФПГР, выпускают на предприятии АО «Радиант-ЭК» (www.radiant.ru).

Задача, на решение которой направлено заявленное техническое решение заключается в расширении арсенала измерительных средств, в данной области, а также повышение удобства использования испытательного контейнера.

Данная задача достигается за счет того, что испытательный контейнер состоит из металлического корпуса, разделенного перегородкой, двух коаксиальных разъемов типа SMA, крышки корпуса, характеризующийся тем, что перегородка выполнена из медной пластины, в центре которой имеется резьбовое отверстие для установки испытуемых керамических помехоподавляющих фильтров, медную перегородку с установленным испытуемым керамическим помехоподавляющим фильтром помещают в плотно прилегающие пазы, выполненные по всему периметру внутренней поверхности металлического корпуса, нижний и верхний торец медной перегородки имеют резьбовые отверстия для крепления и плотного прижатия сочленяющихся частей медной перегородки с корпусом и крышкой испытательного контейнера, испытательный контейнер снабжают двумя сменными медными перегородками, в центре которых имеются резьбовые отверстия М8×0,75-6g и резьбовое отверстия М4-6g.

Работает устройство следующим образом, снимают крышку испытательного контейнера, вынимают из металлического паза медную установочную перегородку, устанавливают в резьбовое отверстие перегородки испытуемый керамический помехоподавляющий фильтр, устанавливают медную установочную перегородку с испытуемым керамическим помехоподавляющим фильтром в пазы контейнера, закрепляют медную установочную перегородку нижним и верхним винтами, присоединяют центральный стержень испытуемого керамического помехоподавляющего фильтра к контактам коаксиальных разъемов входа и выхода, закрывают крышку испытательного контейнера и закрепляют ее верхним винтом, устанавливают нижний винт крепления, устройство готово к работе.

Для проведения испытаний, например измерения коэффициентов передачи (S21), к коаксиальным разъемам испытательного контейнера и разъемам средства измерения, например, векторному анализатору цепей присоединяют измерительные кабели и проводят соответствующие измерения.

Варианты исполнения испытательного контейнера позволяют устанавливать и проводить испытания различных типов керамических помехоподавляющих фильтров. С этой целью испытательный контейнер снабжают двумя сменными перегородками, выполненными из медной пластины, в центре которых имеются резьбовые отверстия М8×0,75-6g для установки керамических помехоподавляющих фильтров типа Б14, Б23Б-1, Б23Б-2, Б26-1, Б26-2, Б26-3, Б29, ФПГР-1, ФПГР-2, Б25-3, и резьбовое отверстия M4-6g для установки керамических помехоподавляющих фильтров типа Б24, Б24 «в», Б25-4, миниатюрные фильтры Б26-1, Б26-2.

Техническим результатом, обеспечиваемым приведенной совокупностью признаков, является в расширении арсенала измерительных средств, в данной области, а также повышение удобства использования испытательного контейнера.

Наличие причинно-следственной связи между совокупностью существенных признаков заявляемого объекта и достигаемым техническим результатом осуществляется за счет разработанной конструкции испытательного контейнера, с использованием легко снимаемой и устанавливаемой медной пластины с испытуемым керамическим помехоподавляющим фильтром.

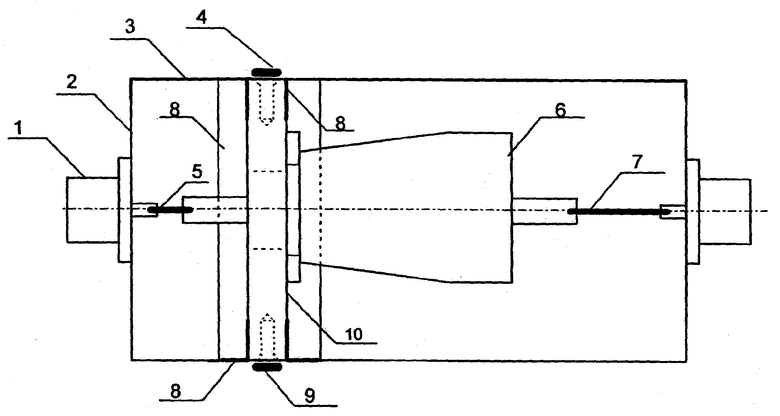

В качестве примера осуществления изобретения техническое решение поясняется чертежом испытательный контейнер, где обозначено:

1. Коаксиальный разъем типа SMA

2. Металлический корпус

3. Крышка корпуса

4. Верхний винт крепления

5. Перемычка 1

6. Испытуемый керамический помехоподавляющий фильтр

7. Перемычка 2

8. Элемент металлического паза

9. Нижний винт крепления

10. Медная установочная перегородка

Техническая осуществимость изобретения вытекает из описания помехоподавляющего фильтра в статике и динамике с практическим достижением указанного технического результата.

Изобретение относится к средствам измерения радиочастотных характеристик керамических помехоподавляющих фильтров, устанавливаемых в цепи электропитания для снижения электромагнитных помех в радиоэлектронной аппаратуре. Испытательный контейнер состоит из металлического корпуса, разделённого перегородкой, двух коаксиальных разъёмов типа SMA, крышки корпуса, характеризующийся тем, что перегородка выполнена из медной пластины, в центре которой имеется резьбовое отверстие для установки испытуемых керамических помехоподавляющих фильтров, медную перегородку с установленным испытуемым керамическим помехоподавляющим фильтром помещают в плотно прилегающие пазы, выполненные по всему периметру внутренней поверхности металлического корпуса, нижний и верхний торец медной перегородки имеют резьбовые отверстия для крепления и плотного прижатия сочленяющихся частей медной перегородки с корпусом и крышкой испытательного контейнера, испытательный контейнер снабжают двумя сменными медными перегородками, в центре которых имеются резьбовые отверстия М8×0,75-6g и резьбовое отверстие М4-6g. Технический результат - расширение арсенала измерительных средств в данной области, а также повышение удобства использования испытательного контейнера. 1 з.п. ф-лы, 1 ил.

1. Испытательный контейнер, состоящий из металлического корпуса, разделенного перегородкой, двух коаксиальных разъемов типа SMA, крышки корпуса, характеризующийся тем, что перегородка выполнена из медной пластины, в центре которой имеется резьбовое отверстие для установки испытуемых керамических помехоподавляющих фильтров, медную перегородку с установленным испытуемым керамическим помехоподавляющим фильтром помещают в плотно прилегающие пазы, выполненные по всему периметру внутренней поверхности металлического корпуса, нижний и верхний торец медной перегородки имеют резьбовые отверстия для крепления и плотного прижатия сочленяющихся частей медной перегородки с корпусом и крышкой испытательного контейнера, испытательный контейнер снабжают двумя сменными медными перегородками, в центре которых имеются резьбовые отверстия М8×0,75-6g и резьбовое отверстие М4-6g.

2. Испытательный контейнер по п. 1, отличающийся тем, что контейнер снабжают съемной медной перегородкой для установки керамических помехоподавляющих фильтров под пайку.
