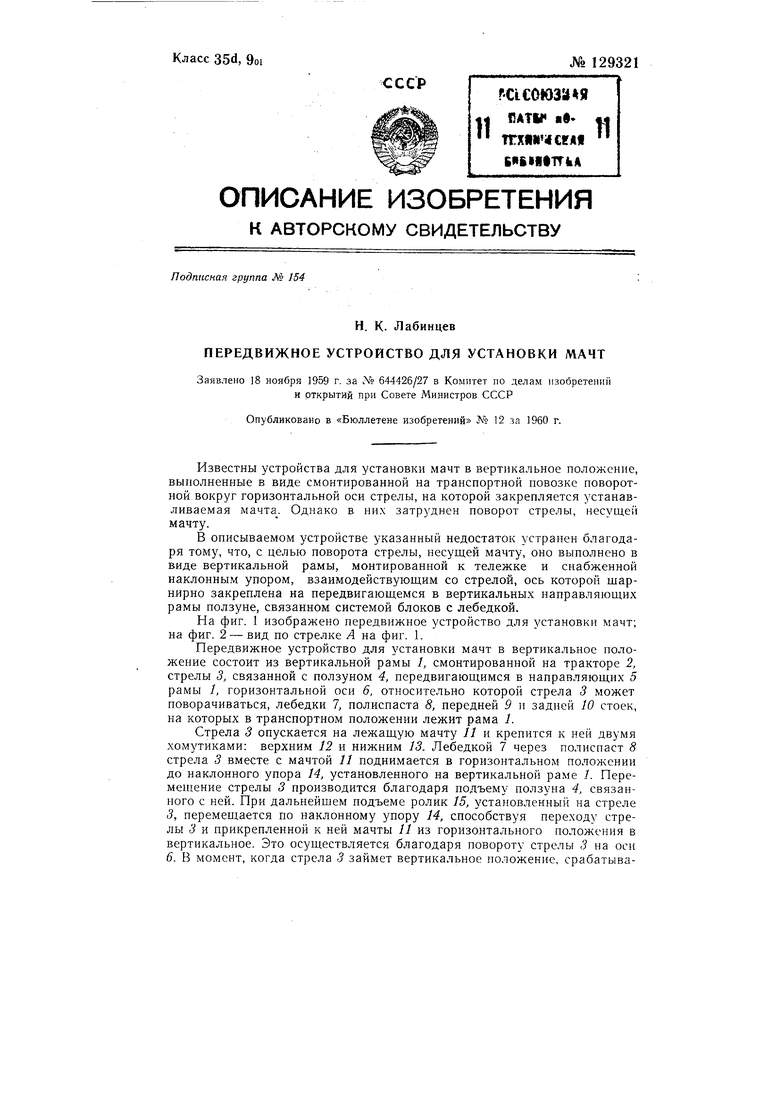

Передвижное устройство для установки мачт Советский патент 1960 года по МПК E04H12/34 B66F13/00

Известны устройства для установки мачт в вертикальное положение, выполненные в виде смонтированной на транспортной повозке поворотной вокруг горизонтальной оси стрелы, на которой закрепляется устанавливаемая мачта. Однако в них затруднен поворот стрелы, несущей мачту.

В описываемом устройстве указанный недостаток устранен благодаря тому, что, с целью поворота стрелы, несущей мачту, оно выполнено в виде вертикальной рамы, монтированной к тележке и снабженной наклонным упором, взаимодействующим со стрелой, ось которой шарнирно закреплена на передвигающемся в вертикальных направляющих рамы ползуне, связанном системой блоков с лебедкой.

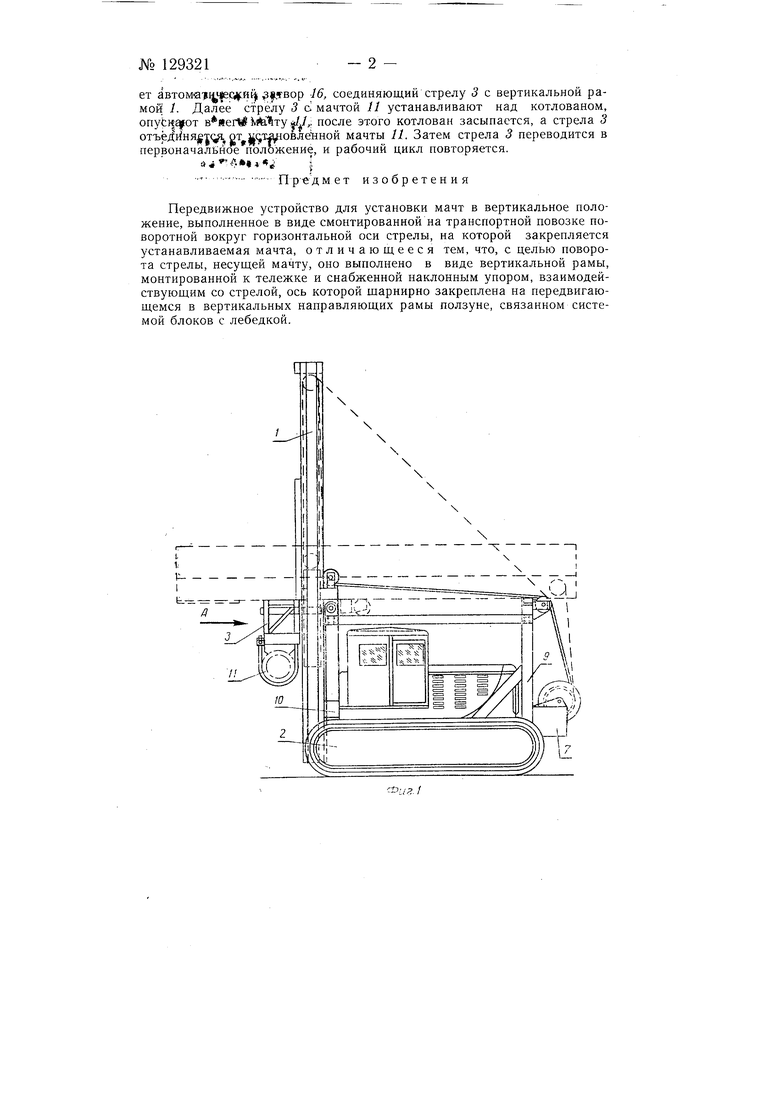

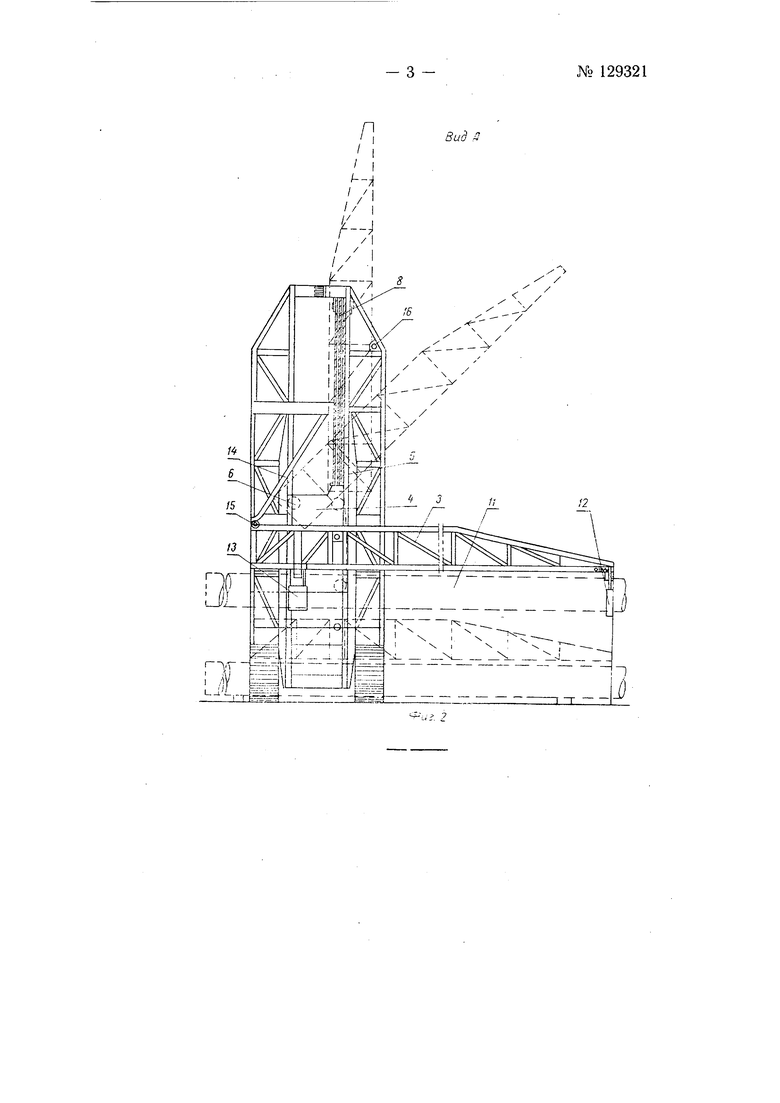

На фиг. 1 изображено передвижное устройство для установки мачт; на фиг. 2 - вид по стрелке А на фиг. 1.

Передвижное устройство для установки мачт в вертикальное положение состоит из вертикальной рамы /, смонтированной на тракторе 2, стрелы 3, связанной с ползуном 4, передвигающимся в направляющих 5 рамы /, горизонтальной оси 6, относительно которой стрела 3 может поворачиваться, лебедки 1, полиспаста 8, передней 9 и задней 10 стоек, на которых в транспортном положении лежит рама 1.

Стрела 3 опускается на лежащую мачту 11 и крепится к ней двумя хомутиками: верхним 12 и нижним 13. Лебедкой 7 через полиспаст 8 стрела 5 вместе с мачтой 11 поднимается в горизонтальном положении до наклонного упора 14, установленного на вертикальной раме 1. Перемещение стрелы 3 производится благодаря подъему ползуна 4, связанного с ней. При дальнейщем подъеме ролик 15, установленный на стреле 3, перемеидается по наклонному упору 14, способствуя переходу стрелы 3 и прикрепленной к ней мачты 11 из горизонтального положения в вертикальное. Это осуществляется благодаря повороту стрелы 3 на оси 6. В момент, когда стрела 3 займет вертикальное положение, срабатывает аътомати щ.щ увор 16, соединяющий стрелу 3 с вертикальной рамой 1. Далее стрелу 3 с мачтой 11 устанавливают над котлованом.

onyCMqpT ,чту и,/,- после этого котлован засыпается, а стрела 3 отъедйняцс т с т яовлейной мачты 11. Затем стрела 3 переводится в первоначальное положение, и рабочий цикл повторяется.

:

Пр-едмет изобретения

Передвижное устройство для установки мачт в вертикальное положение, выполненное в виде смонтированной на транспортной повозке поворотной вокруг горизонтальной оси стрелы, на которой закрепляется устанавливаемая мачта, отличающееся тем, что, с целью поворота стрелы, несущей мачту, оно выполнено в виде вертикальной рамы, монтированной к тележке и снабженной наклонным упором, взаимодействующим со стрелой, ось которой щарнирно закреплена на передвигающемся в вертикальных направляющих рамы ползуне, связанном системой блоков с лебедкой.
