УСТРОЙСТВО ДОЗИРОВАННОЙ ПОДАЧИ ЖИДКОСТИ, НЕЗАВИСИМО ОТ ОРИЕНТАЦИИ В ПРОСТРАНСТВЕ, ИЗ ЕМКОСТИ, ВНУТРЕННЕЕ ДАВЛЕНИЕ КОТОРОЙ РАВНО АТМОСФЕРНОМУ Российский патент 2025 года по МПК B65D83/14 B65D47/34

Область техники, к которой относится изобретение

Изобретение относится к таре для хранения или транспортировки изделий, или материалов, в частности транспортировки жидкости дозирующими устройствами (механическими насосами), где давление в емкости равно атмосферному, и может быть использовано в сельском хозяйстве, медицине, фармакологии, микробиологии, личной гигиене, косметологии, пищевой и химической промышленности.

Уровень техники

Из уровня техники известен спрей с кнопочным распылителем, где нажатием кнопки осуществляется подача жидкости дозированными порциями через сифонную трубку за счет механического выдавливания поршнем микронасоса, а при возврате поршня в исходное положение, полость, из которой выдавилось содержимое, заполняется новой порцией, которая так же служит жидкостным затвором (см. RU 0000185645, опубл. 13.12.2018). Кнопочные распылители применяют для рассеивания жидкостей, выпускаемых во флаконах. Они предназначены для одноразовой выдачи небольшой порции вещества с равномерным распределением на поверхности (Научно-практический журнал «Вопросы обеспечения качества лекарственных средств». Выпуск №41 от 30.09.2023. Статья «СПРЕИ-ДИЗАЙН ФАРМАЦЕВТИЧЕСКОЙ РАЗРАБОТКИ», авторы А.С. Гуленков и П.Г. Мизина).

Из уровня техники известен спрей с курковым распылителем, представляющий собой устройство в виде крышки-помпы. Он обеспечивает подкачку жидкости со дна флакона и ее равномерное распыление мелкими частицами с большим охватом или подачу в виде направленной струи (см. RU 0000194403, опубл. 09.12.2019). Курковым распылителем удобно пользоваться при орошении косметических продуктов, чистящих, моющих и дезинфицирующих растворов, воды, средств для ухода за растениями и животными и т.д. Их можно применять при уборке помещений (Научно-практический журнал «Вопросы обеспечения качества лекарственных средств». Выпуск №41 от 30.09.2023 Статья «СПРЕИ-ДИЗАЙН ФАРМАЦЕВТИЧЕСКОЙ РАЗРАБОТКИ», авторы А.С. Гуленков и П.Г. Мизина).

Из уровня техники известны назальные и гортанные спреи, принцип работы которых так же основан на механическом выдавливания жидкости поршнем микронасоса (Научно-практический журнал «Вопросы обеспечения качества лекарственных средств». Выпуск №41 от 30.09.2023. Статья «СПРЕИ-ДИЗАЙН ФАРМАЦЕВТИЧЕСКОЙ РАЗРАБОТКИ», авторы А.С. Гуленков и П.Г. Мизина).

Из уровня техники известны механическая помпа для извлечения воды из бутыля, принцип работы которой такой же, как и у ручного насоса. Под верхним пластиковым колпаком находится гофрированный цилиндр из мягкого полиэтилена с двумя клапанами, а внутри него пружина. При нажатии на кнопку вы сдавливаете цилиндр, воздух из него попадая в бутыль создает избыточное давление, и вода начинает вытекать. При отпускании кнопки помпы, пружина возвращает цилиндр в исходное состояние, при этом первый клапан не позволяет забирать воздух обратно из бутылки, а набирает его через другой клапан (см. RU 0000206567, опубл. 16.09.2021). В рабочее состояние приводится путем герметичной установки на бутыль с водой (журнал «Квант» №4 от 2020 г., статья «Насос для наливания воды и элементарная физика», автор С. Парновский).

Недостатком всех известных из уровня техники дозирующих систем является невозможность их использования во всех плоскости и при любых углах наклона, а учитывая, что с уменьшением количества жидкости в емкости, все чаще возникают ситуации, когда воздух попадает внутрь через погружную поднимающую жидкость трубку и тем самым уменьшает дозу подаваемого препарата в процессе пользования и является источником микрозагрязнений.

Раскрытие сущности изобретения

Сущность изобретения показано на примере тары в форме спрея с кнопочным распылителем.

Технический результат заключается в том, что, путем изменения конструкции поднимающей трубки, был достигнут постоянный доступ заборной части трубки к жидкости, независимо от угла поворота флакона в горизонтальной или вертикальной плоскостях.

Технический результат достигается тем, что вместо упругой (твердой), поднимающей жидкость, трубки, предлагается применить устройство, состоящее из гибкой полимерной или резиновой трубки с впаянным (встроенным) в нижнюю часть трубки утяжелителем.

Технический результат достигается тем, что, подсоединив (приварив) гибкую часть поднимающей трубки с утяжелителем к соплу, выходящему из насоса, получаем устройство, которое в заполненной жидкостью емкости, обеспечивает, благодаря гибкой трубке, нахождение утяжелителя на дне жидкости, независимо от ориентации флакона в пространстве.

Раскрытая конструктивная реализация устройства определяет его компактные габариты с возможностью стабильной работы насосов-дозаторов в любых плоскостях и под любым углом, при этом не допуская попадания воздуха во внутрь.

Краткое описание чертежей

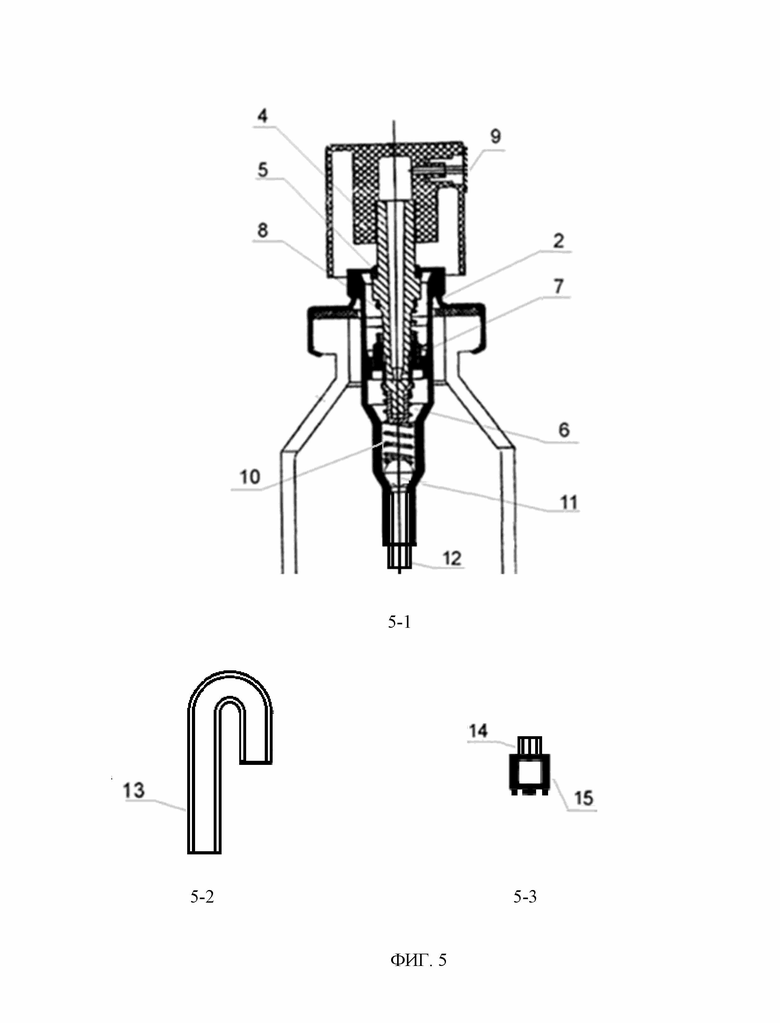

На фигуре 1 изображена тара в форме кнопочного спрея с жидкостью внутри, выпускаемая в настоящее время; на фигуре 2 - заявленная тара в форме кнопочного спрея, в рабочее положение - насос-дозатор вверху с жидкостью внутри; на фигуре 3 - заявленная тара в форме кнопочного спрея, рабочее положение - насос-дозатор внизу с жидкостью внутри; на фигуре 4 - заявленная тара в форме кнопочного спрея, в горизонтальном положении с жидкостью внутри; на фигуре 5-1 - микроспреер с впускным соплом, 5-2 - гибкая поднимающая трубка, 5-3 - утяжелитель с выпускным соплом.

Осуществление изобретения

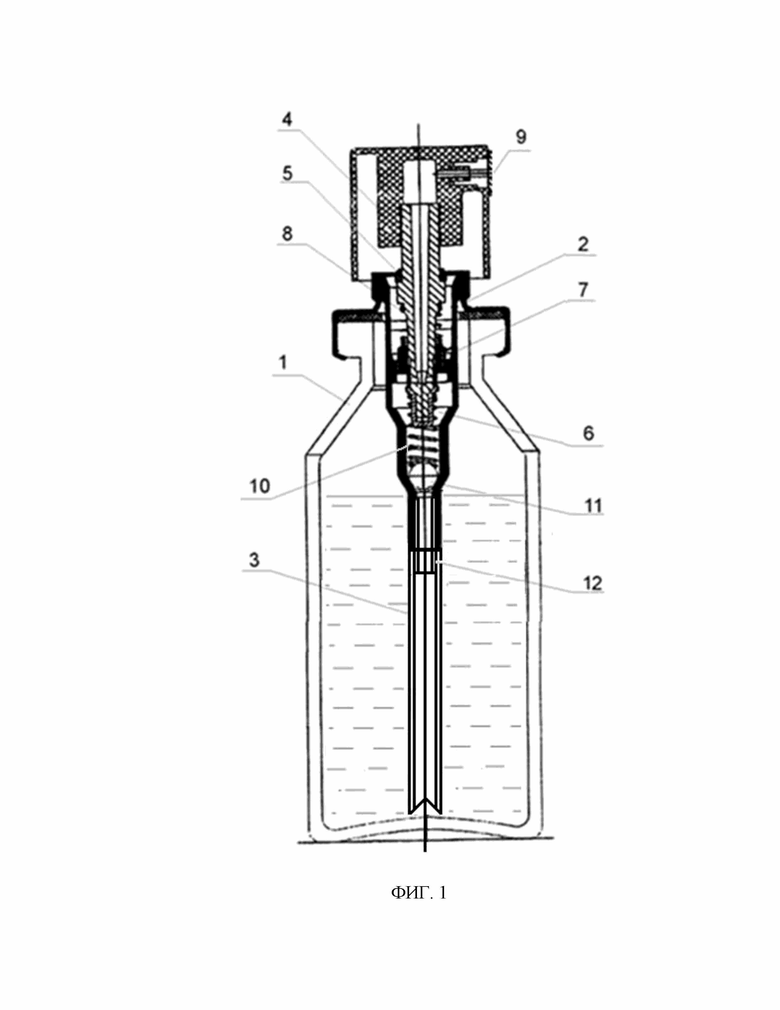

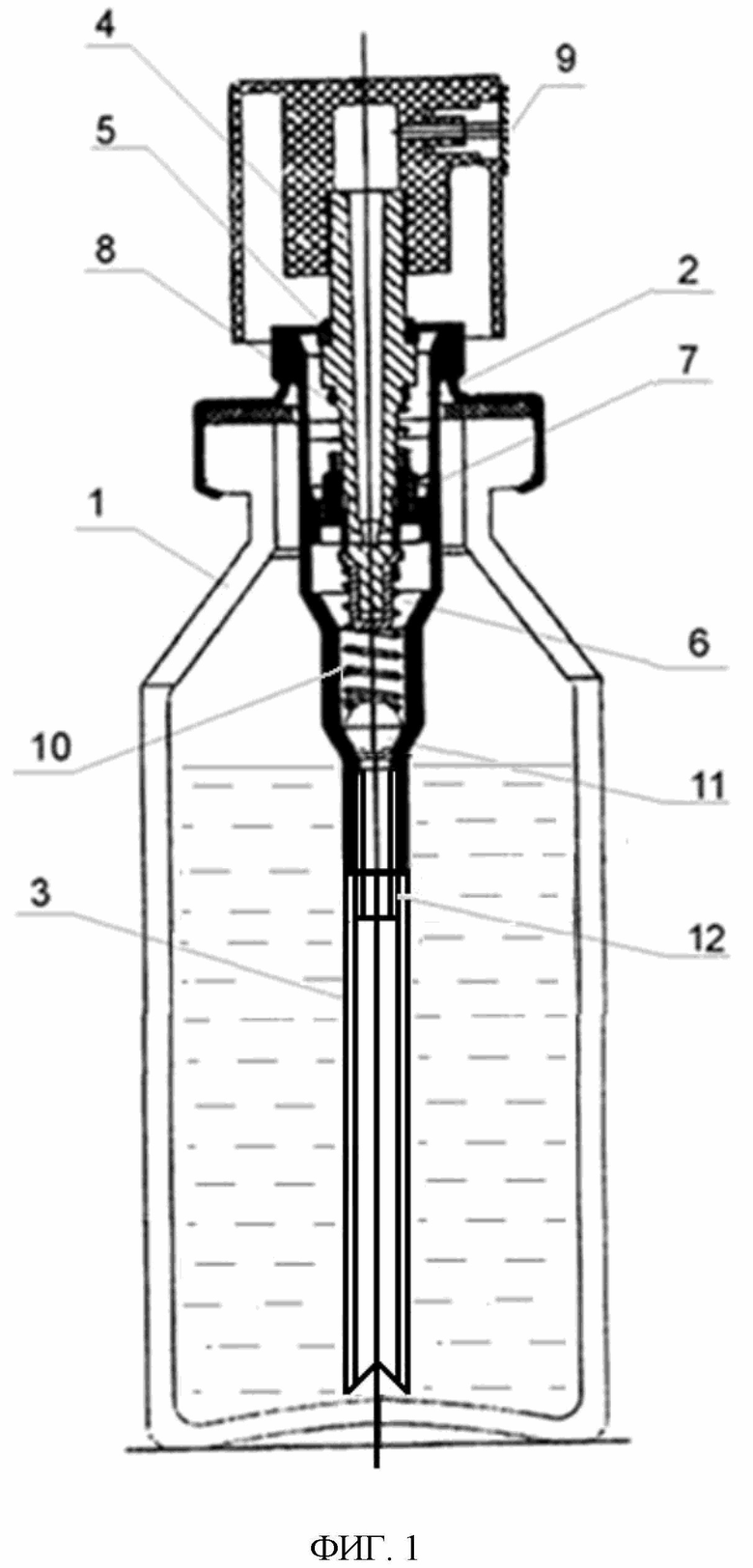

Спрей (Фигура 1) состоит из баллона (флакона) 1, изготавливаемого из стекла, полимерных материалов, реже металлические, герметично закрытого микроспреером 2 с приемным соплом 12, к котором присоединена неподвижная поднимающая трубки 3. Основным и наиболее сложным элементом является микронасос, который состоит из дозатора и распылителя. Принцип работы микроспреера заключается в следующем: при надавливании на насадку 4 шток 5 движется вниз и выдавливает часть препарата из полости 6 через отверстие 7 в канал 8, соединенный каналом с распылителем 9. Возвращение штока 5 в исходное положение производится пружиной 10. При возвращении штока в исходное положение в полости 6 создается разряжение, давление на шарик 11 (являющийся клапаном) ослабевает и жидкость из флакона через неподвижную поднимающую трубку 3, заполняет полость 6. Затем цикл повторяется.

Поднимающая трубка является простым, но важным элементом поднятия жидкости в насос-дозатор и ее положение при использовании спрея определяет, что поступит в насос-дозатор: жидкость или воздух.

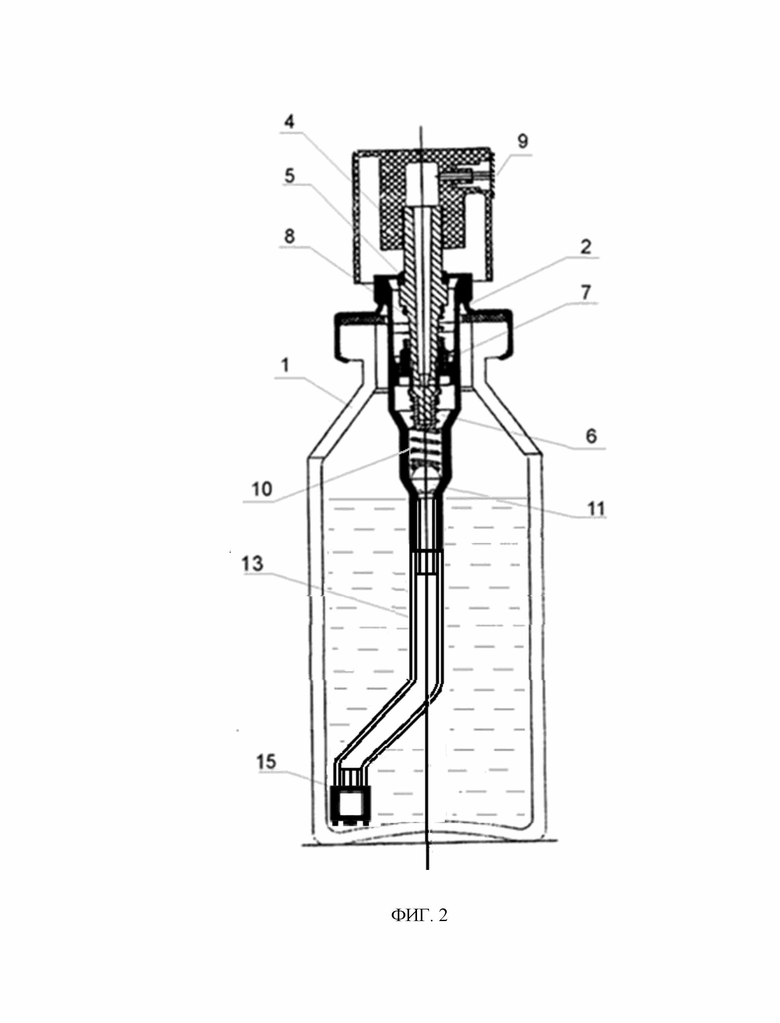

В заявленной таре (Фигура 2), поднимающее устройство состоит из гибкой резиновой или полимерной трубки 13, которая одним концом подсоединяется (приваривается) к неподвижному впускному соплу 12 микроспеера, а вторым к твердому выпускному соплу 14 утяжелителя 15.

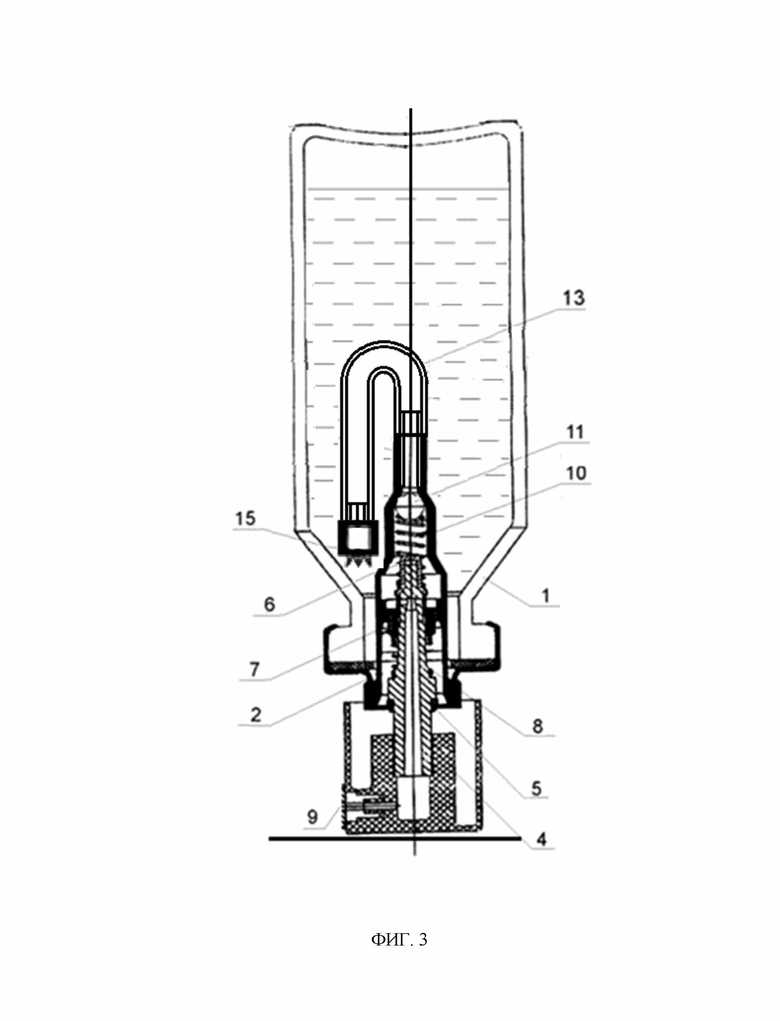

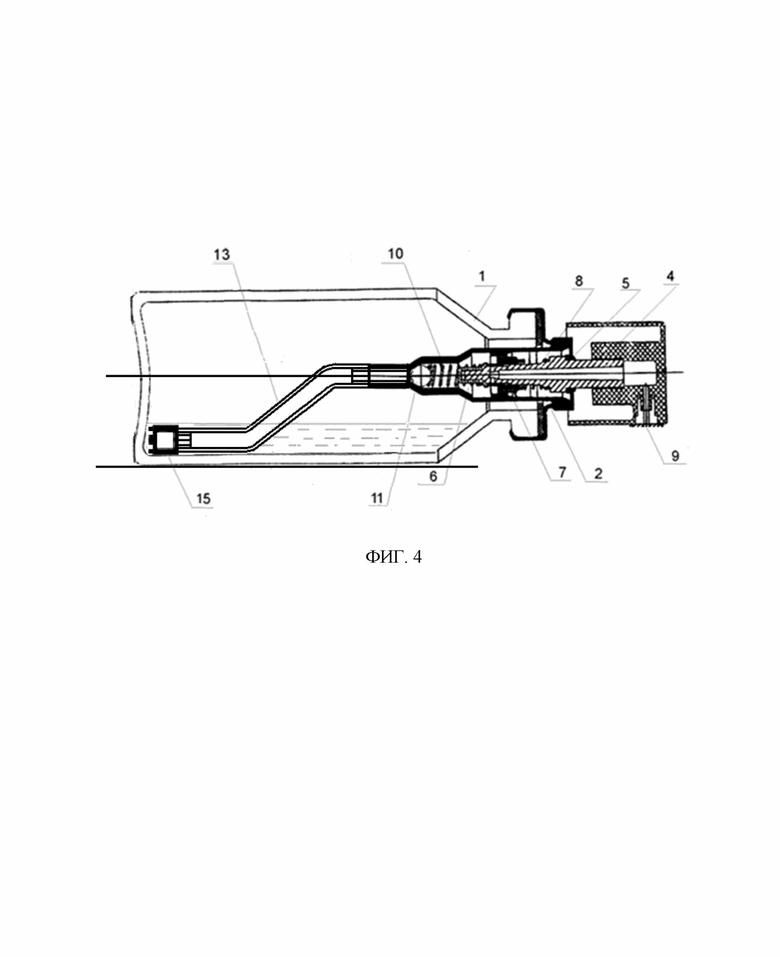

Данное изобретение позволяет добиться того, что независимо от степени наполнения флакона, угла наклона и пространственного расположения, например, кнопкой вниз (Фигура 3) или горизонтальном (Фигура 4), флакон спрея будет находиться в рабочем состоянии, дозирую равными порциями, не допуская попадания воздуха внутрь флакона и орошая труднодоступные места.

Заявленная тара может применяться в косметических и уходовых средствах, медицинских препаратов и антисептиков, репеллентов, бытовой химии, чистящих, моющих и дезинфицирующих растворов, воды, средств для ухода за растениями и животными, можно применять в больницах и поликлиниках при уборке помещений.

Изобретение относится к таре для хранения или транспортировки изделий, или материалов, в частности транспортировки жидкости дозирующими устройствами (механическими насосами), где давление в емкости равно атмосферному, и может быть использовано в сельском хозяйстве, медицине, фармакологии, микробиологии, личной гигиене, косметологии, пищевой и химической промышленности. Устройство, состоящее из гибкой полимерной или резиновой трубки и впаянным (встроенным) в нижнюю часть трубки утяжелителем. Технический результат заключается в том, что, путем изменения конструкции поднимающей трубки, был достигнут постоянный доступ заборной части трубки к жидкости, независимо от угла поворота флакона в горизонтальной или вертикальной плоскостях, что обеспечивает равные дозы орошения и практически исключает попадание воздуха внутрь флакона. 1 з.п. ф-лы, 7 ил.

1. Тара спрей-дозатор с кнопочным распылителем, содержащая флакон (1), микронасос и гибкую поднимающуюся трубку (13), соединенную с приемным соплом (12) дозатора микронасоса, в нижней части трубки (13) расположен утяжелитель (15), отличающаяся тем, что микронасос состоит из распылителя (9) и дозатора, насадка (4) распылителя (9) соединена со штоком (5), при этом канал (8) штока (8) соединен с полостью (6) для жидкости дозатора через отверстие (7), выполненное в корпусе штока (5), в полости (6) дозатора расположен клапан (11) в виде шарика, перекрывающий приемное сопло (12) дозатора, и пружина (10), шток (5) дозатора через пружину (10) взаимодействует с клапаном (11), при надавливании на насадку (4) шток (5) движется вниз, закрывает клапан (11) и выдавливает часть жидкости из полости через отверстие (7) в канал (8), при возвращении штока (5) в исходное положение отверстие (7) штока (5) перекрывается.

2. Тара спрей-дозатор по п.1, отличающаяся тем, что поднимающая трубка (13) выполнена из полимерной или резиновой трубки.
