Область изобретения
[001] Настоящее изобретение относится к области техники хирургических инструментов, а именно к безопасному высокочастотному электрохирургическому инструменту.
Уровень техники изобретения
[002] На рабочей части высокочастотного электрохирургического инструмента имеется захватное устройство и лезвие, благодаря чему высокочастотный электрохирургический инструмент выполняет множество функций, таких как зажим ткани, коагуляция ткани высокочастотной электрической энергией и разрезание ткани с помощью лезвия. Внутри высокочастотного электрохирургического инструмента должны быть расположены, по меньшей мере, механизм управления захватным устройством для управления открыванием и закрыванием захватного устройства для зажима ткани и механизм управления лезвием для управления лезвием для телескопического разрезания ткани. Обычно механизм управления захватным устройством и механизм управления лезвием расположены независимо друг от друга, что облегчает пошаговое управление захватным устройством и лезвием.
[003] Типичный процесс работы с высокочастотным электрохирургическим инструментом заключается в том, что сначала необходимо контролировать закрытие захватного устройства для зажима ткани, а затем разрезать ее лезвием. Для такого процесса работы необходимо обеспечить закрытие захватного устройства во время процесса резания лезвием. Другими словами, необходимо постоянно контролировать механизм управления захватным устройством. Управляющая часть существующего механизма управления захватным устройством в основном представляет собой рукоятку, что предъявляет высокие требования к устойчивости удержания оператором. В некоторых существующих высокочастотных электрохирургических инструментах могут быть предусмотрены механизмы блокировки для блокировки механизмов управления захватным устройством. Однако механизмы блокировки могут легко повлиять на оперативную гибкость механизма управления захватным устройством, что приведет к сбоям в блокировке или сбоям возврата в исходное положение после блокировки. В результате открывание и закрывание захватного устройства происходит не плавно, что приводит к неудобствам в работе.
[004] С другой стороны, поскольку механизм управления лезвием и механизм управления захватным устройством работают независимо друг от друга, а также для облегчения ручного управления механизм управления лезвием и механизм управления захватным устройством обычно расположены на рукоятке высокочастотного электрохирургического инструмента. На практике случайное срабатывание может быть вызвано тем, что механизм управления лезвием и механизм управления захватным устройством расположены слишком близко друг к другу, особенно когда лезвие случайно срабатывает до того, как захватным устройством управляют для захвата ткани. В результате ткань случайно разрезается, и эффект захвата нарушается. Это создает большие трудности и неудобства при работе с высокочастотным электрохирургическим инструментом. В то же время существуют значительные угрозы безопасности.
Краткое описание изобретения
[005] Целью настоящего изобретения является преодоление недостатков уровня техники и создание безопасного высокочастотного электрохирургического инструмента и хирургического инструмента.
[006] Цель настоящего изобретения может быть достигнута за счет следующих технических решений.
[007] Безопасный высокочастотный электрохирургический инструмент, содержащий корпус, стержневой элемент рычага, захватное устройство, ключ управления, лезвие и кнопку управления, при этом ключ управления управляет открытием и закрытием захватного устройства с помощью механизма управления захватным устройством; кнопка управления приводит лезвие в движение для резки с помощью механизма управления лезвием; направление движения ключа управления совпадает с направлением движения кнопки управления, и между ключом управления и кнопкой управления расположен механизм блокировки; механизм блокировки состоит из бобышки и зацепа, выполненного с возможностью зажима бобышки; бобышка расположена на ключе управления; зацеп расположен на кнопке управления или на пусковом рычаге механизма управления лезвием; в первом состоянии захватное устройство открыто, и бобышка зажата зацепом, так что кнопка управления не подвижна; во втором состоянии захватное устройство закрыто, и бобышка отделена от зацепа, так что кнопка управления подвижна для приведения лезвия в движение для резания; и после поворота ключа управления обратно бобышка повторно зажимается зацепом.
[008] Предпочтительно, вал проходит вперед от переднего конца корпуса и определяет продольную ось; вал содержит внутреннюю втулку и внешнюю втулку; захватное устройство расположено на переднем конце вала; и лезвие расположено внутри внутренней втулки.
[009] Предпочтительно, захватное устройство содержит первую губку, расположенную на переднем конце внутренней втулки, и вторую губку, расположенную на переднем конце внешней втулки; первая губка шарнирно соединена со второй губкой посредством первого шарнирного штифта; направляющие пазы расположены на боковых частях задних концов как первой губки, так и второй губки; передний конец внутренней втулки соединен с первой губкой посредством второго шарнирного штифта; два конца второго шарнирного штифта подвижно зажаты в направляющих пазах; направляющий паз закрыт перегородкой; и внутренняя втулка приводит в движение первую губку и вторую губку для открытия и закрытия путем перемещения в продольном направлении.
[0010] Предпочтительно, механизм управления захватным устройством содержит стопорный рычаг, толкающий блок и пружину захватного устройства; толкающий блок установлен на внутренней втулке и упирается в пружину захватного устройства, расположенную на заднем конце внутренней втулки; и ключ управления соединен с толкающим блоком через стопорный рычаг и приводит толкающий блок и внутреннюю втулку в продольное и синхронное движение.
[0011] Предпочтительно, направляющий паз толкающего блока, определяющий направление движения толкающего блока, расположен на внутренней стенке корпуса; и толкающий блок зажат с возможностью скольжения в направляющем пазу толкающего блока.
[0012] Предпочтительно, возвратная пружина захватного устройства упирается в задний конец толкающего блока; и возвратная пружина захватного устройства зажата в ограничительном пазу на внутренней стенке корпуса.
[0013] Предпочтительно, между нижней частью ключа управления и корпусом расположен механизм блокировки ключа; механизм блокировки ключа содержит стопорный блок, расположенный на боковой части ключа управления, и стопорный стержень, расположенный в корпусе; на поверхности стопорного блока выполнен зажимной паз, содержащий скользящую направляющую поверхность; внутри корпуса выполнен ограничительный паз; стопорный стержень упруго перемещается вдоль ограничительного паза, и задний конец стопорного стержня поворотно соединен с корпусом; и на переднем конце стопорного стержня имеется выступающий участок, так что стопорный блок может за счет перемещения относительно стопорного стержня приводить в движение выступающий участок для скольжения вдоль зажимного паза.
[0014] Предпочтительно, на поверхности зажимного паза выполнена Z-образная/вогнутая направляющая поверхность; на средней части зажимного паза выполнен изогнутый внутрь участок; когда выступающий участок скользит вдоль направляющей поверхности к изогнутому внутрь участку, стопорный блок и стопорный стержень блокируются; и когда выступающий участок выскальзывает из изогнутого внутрь участка, стопорный блок и стопорный стержень разблокируются.
[0015] Предпочтительно, упругие элементы упираются в верхнюю и нижнюю стороны боковой стенки корпуса вдоль направления поворота стопорного рычага.
[0016] Предпочтительно, два проводящих кольца соответственно установлены снаружи внешней втулки; и два проводящих кольца электрически соединены с первой губкой и второй губкой посредством проводящих проводов соответственно.
[0017] Предпочтительно, проводящие пластины прилегают с возможностью скольжения к двум проводящим кольцам соответственно; две проводящие пластины неподвижно расположены на внутренней стенке корпуса и соединены с источником питания посредством проводящих проводов соответственно; на переднем конце корпуса расположена ручка; и ручка неподвижно соединена с внешней втулкой и приводит внешнюю втулку в синхронное вращение.
[0018] Предпочтительно, держатель лезвия вставлен во внутреннюю втулку; и лезвие подвижно зажато в подвижном пазу между первой губкой и второй губкой.
[0019] Предпочтительно, механизм управления лезвием содержит пусковой рычаг, зажим подачи лезвия и возвратную пружину лезвия; зажим подачи лезвия соединен с держателем лезвия; возвратная пружина лезвия установлена на внутренней втулке и упирается в зажим подачи лезвия; кнопка управления соединена с зажимом подачи лезвия через пусковой рычаг; внутри корпуса расположен направляющий паз кнопки; и кнопка управления скользит вдоль направляющего паза кнопки и управляет зажимом подачи лезвия для перемещения вдоль внутренней втулки, приводя в движение лезвие.
[0020] Предпочтительно, выступ расположен на ключе управления, причем выступ расположен над бобышкой; вогнутая часть, соответствующая выступу, расположена на пусковом рычаге; выступ и вогнутая часть пускового рычага образуют вспомогательный поворотный механизм; и когда ключ управления поворачивается назад, выступ упирается в вогнутую часть пускового рычага и приводит пусковой рычаг к синхронному повороту назад, при этом кнопка управления синхронно поворачивается назад вместе с пусковым рычагом.
[0021] Преимущества настоящего изобретения в основном заключаются в следующем.
[0022] 1. Запирающая конструкция расположена таким образом, что ключ управления играет ограничивающую роль на кнопке управления. Когда захватное устройство открыто, бобышка зажимается зацепом, так что кнопка управления не подвижна, то есть лезвие не может выдвигаться. Когда захватное устройство закрыто, бобышка перемещается назад и отделяется от зацепа, так что кнопка управления может перемещаться для выдвижения лезвия, тем самым обеспечивая перемещение лезвия только для резки после того, как ткань зажата захватным устройством, обеспечивая тем самым безопасность работы и предотвращая случайное срабатывание лезвия для резки.
[0023] 2. Механизм блокировки ключа расположен между нижней частью ключа управления и корпусом для автоматической блокировки движения ключа, тем самым уменьшая давление на руки оператора и снижая сложность работы. Благодаря Z-образному зажимному пазу положение ключа управления относительно корпуса может быть заблокировано или разблокировано путем многократного перемещения ключа управления с высокой плавностью работы.
[0024] 3. Проводящая пластина расположена таким образом, чтобы взаимодействовать с проводящим кольцом, так что внешняя втулка может свободно вращаться, при этом обеспечивается проводимость тока.
[0025] 4. Выступ расположена таким образом, чтобы взаимодействовать с пусковым рычагом, образуя вспомогательный поворотный механизм, который взаимодействует с возвратной пружиной захватного устройства для обеспечения вспомогательной функции поворота кнопки управления. Когда ключ управления поворачивается назад, выступ может приводить в движение пусковой рычаг для синхронного поворота назад, чтобы привести в действие кнопку управления для синхронного поворота назад.
Краткое описание чертежей
[0026] Технические решения настоящего изобретения дополнительно описаны ниже со ссылкой на прилагаемые чертежи.

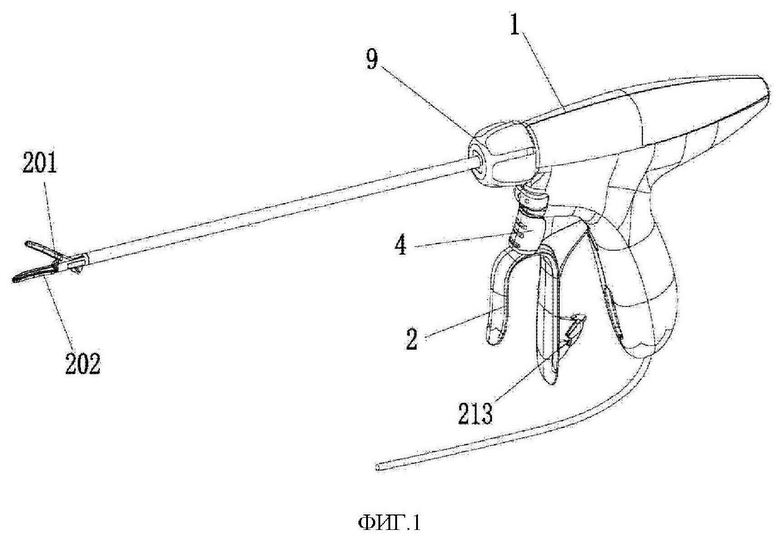

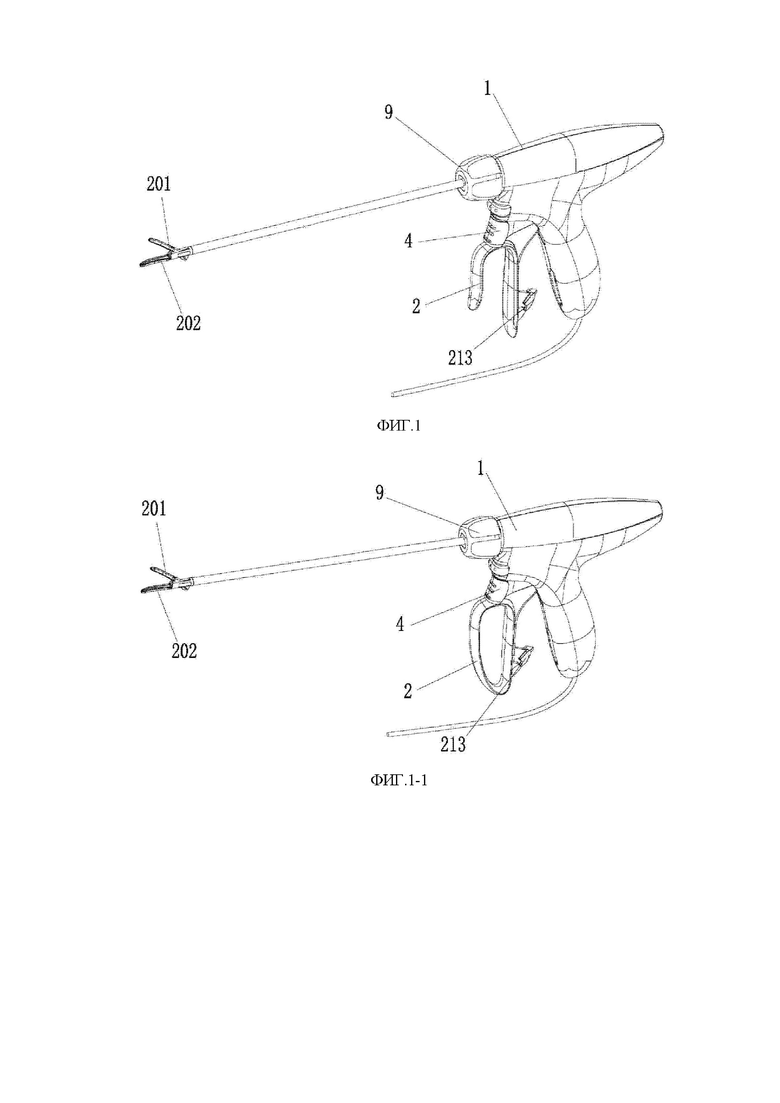

[0027] ФИГ. 1 представляет собой схему в соответствии с вариантом осуществления настоящего изобретения;
[0028] ФИГ. 1-1 представляет собой схему в соответствии с другим возможным вариантом осуществления настоящего изобретения;

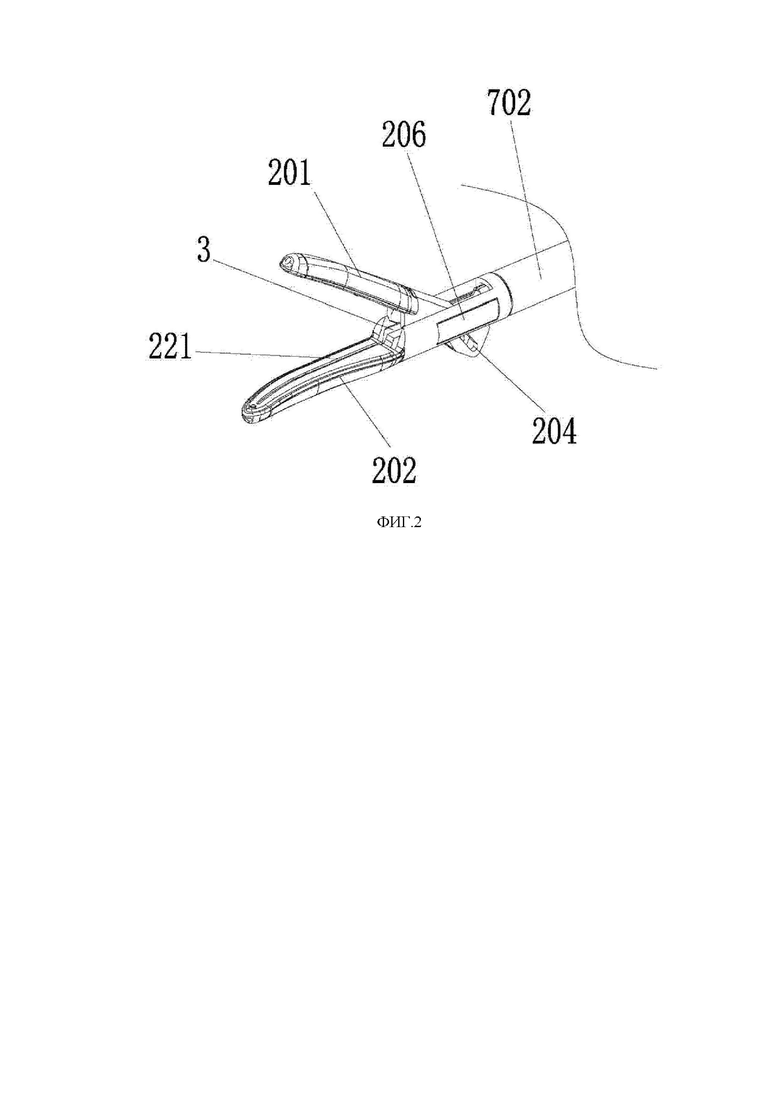

[0029] ФИГ. 2 представляет собой схему захватного устройства в соответствии с вариантом осуществления настоящего изобретения;

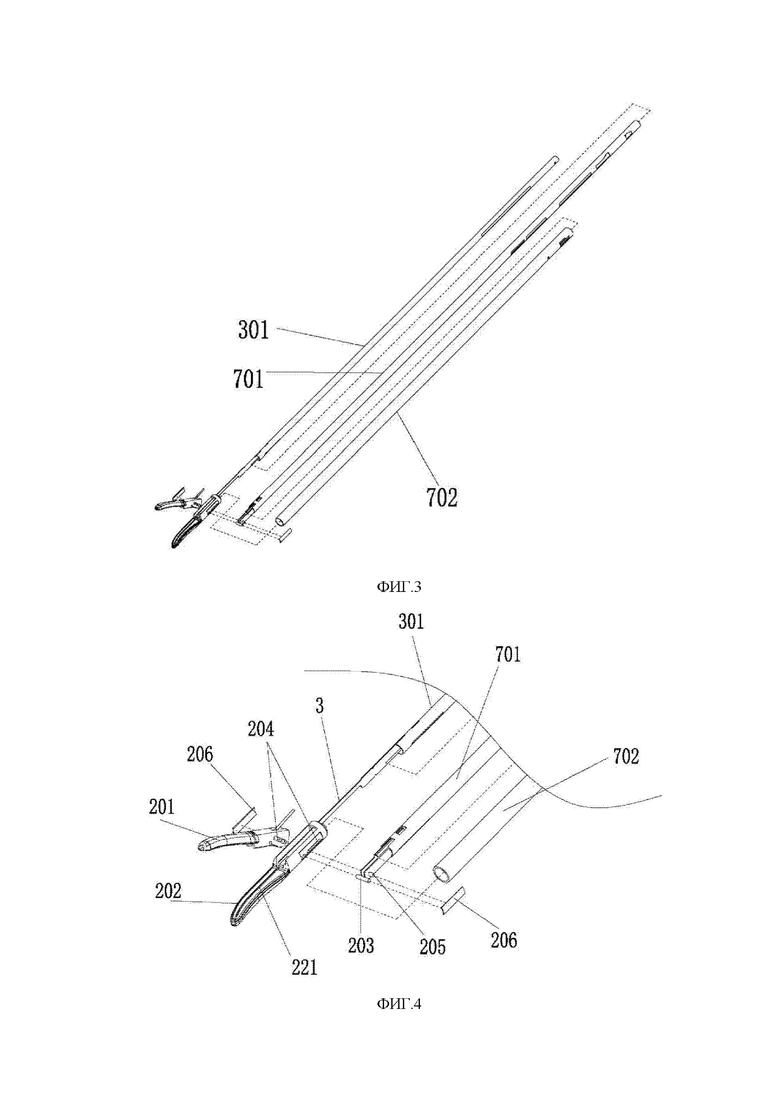

[0030] ФИГ. 3 представляет собой детальную схему вала в соответствии с вариантом осуществления настоящего изобретения;
[0031] ФИГ. 4 представляет собой детальную схему части вала в соответствии с вариантом осуществления настоящего изобретения;

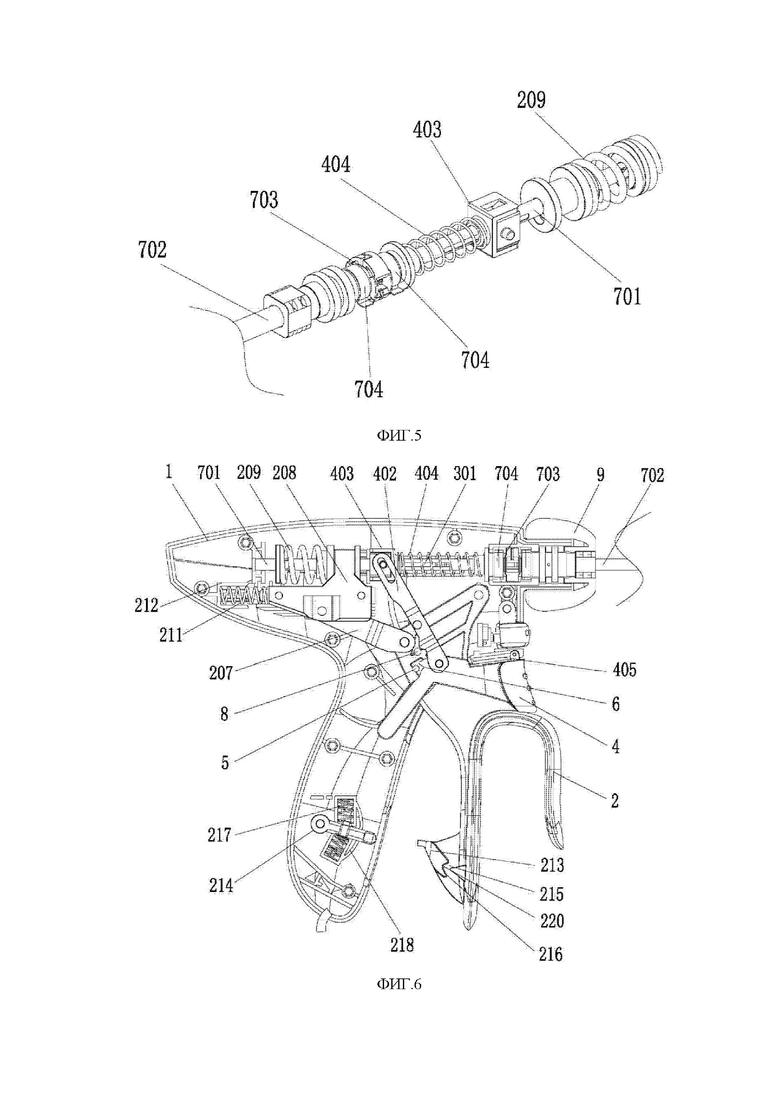

[0032] ФИГ. 5 представляет собой схему части конструкции в соответствии с вариантом осуществления настоящего изобретения;
[0033] ФИГ. 6 представляет собой схему в первом состоянии в соответствии с вариантом осуществления настоящего изобретения;

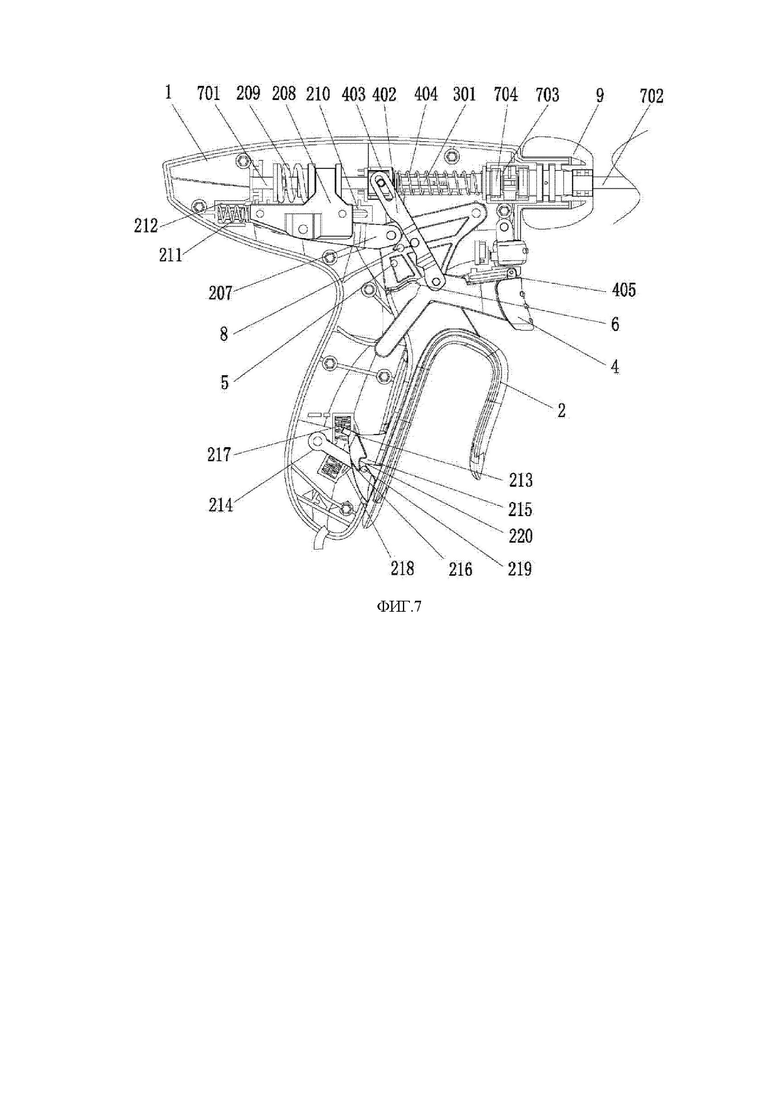

[0034] ФИГ. 7 представляет собой схему переключения из первого состояния во второе состояние в соответствии с вариантом осуществления настоящего изобретения;

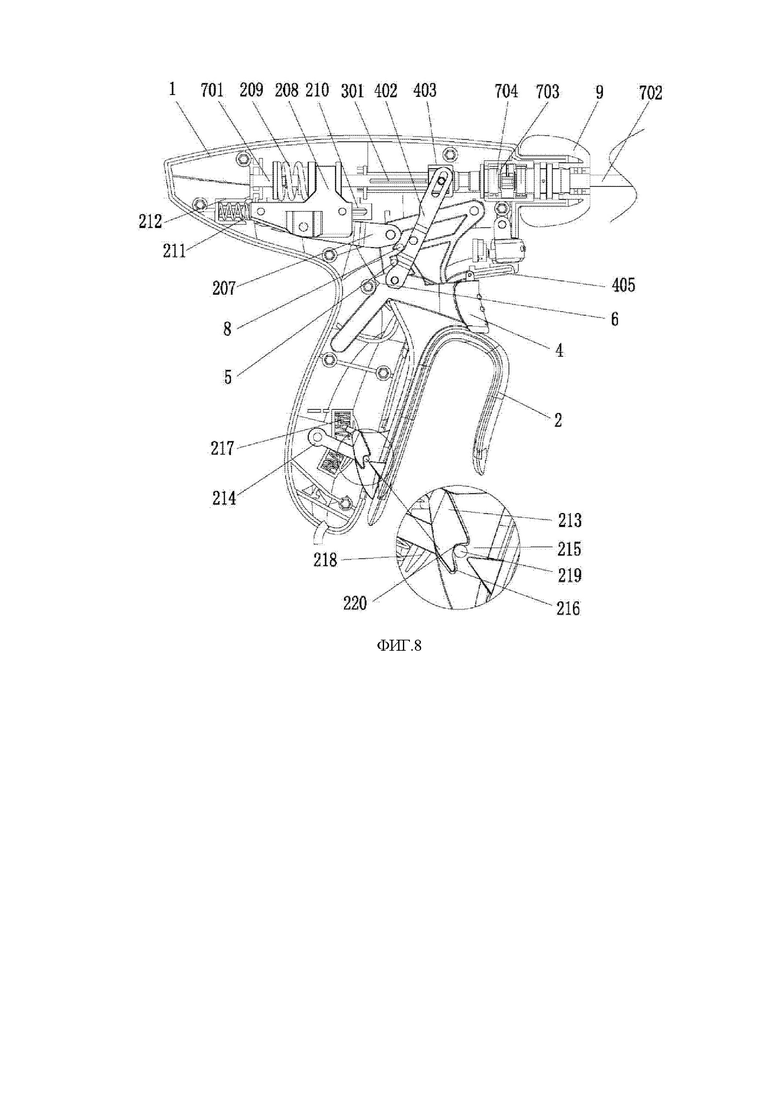

[0035] ФИГ. 8 представляет собой схему переключения из первого состояния во второе состояние в соответствии с вариантом осуществления настоящего изобретения;

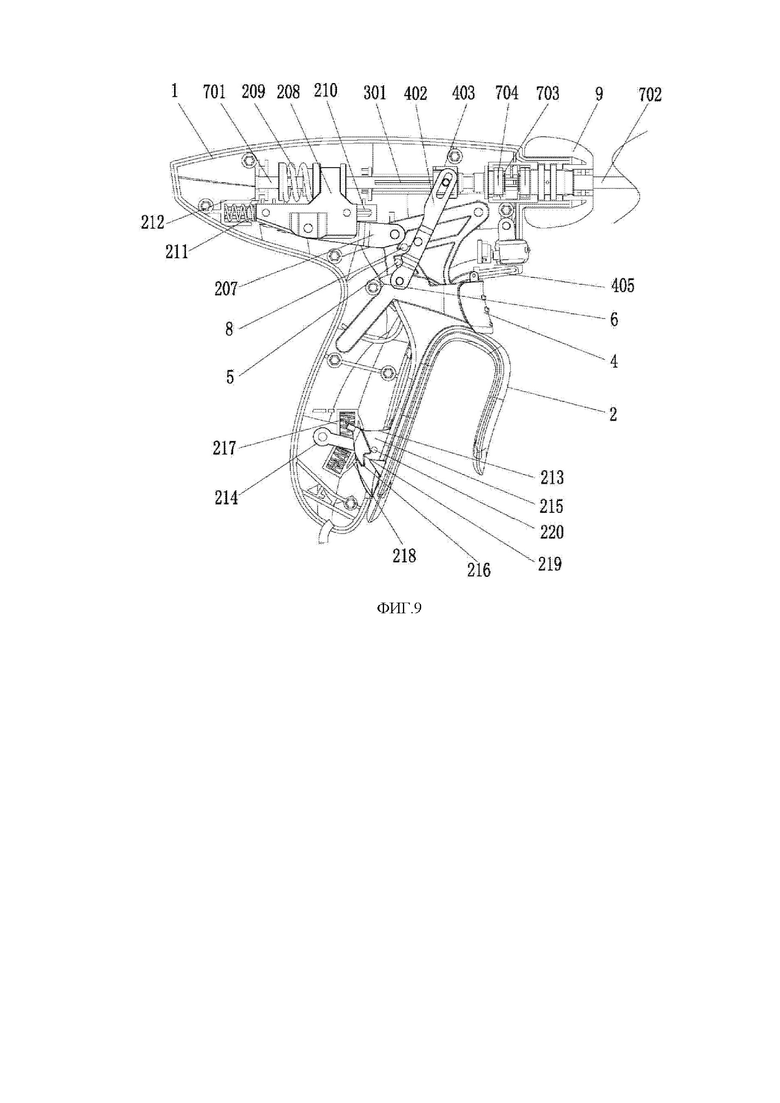

[0036] ФИГ. 9 представляет собой схему во втором состоянии в соответствии с вариантом осуществления настоящего изобретения; и

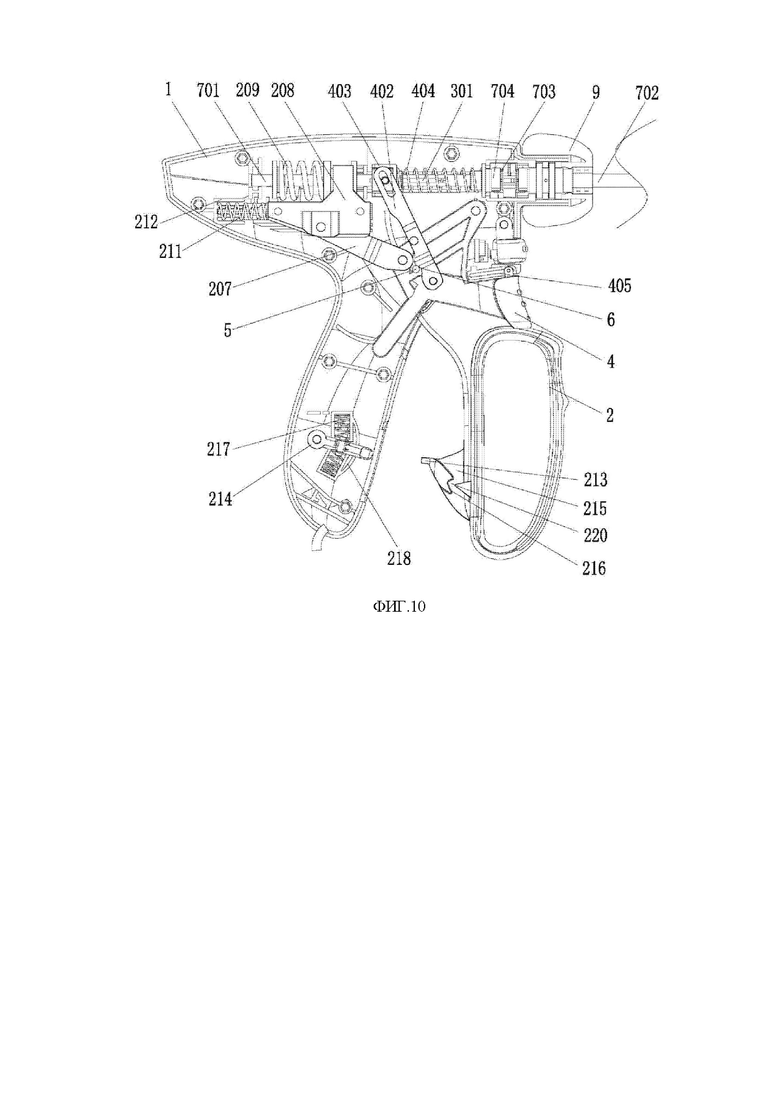

[0037] ФИГ. 10 представляет собой внутреннюю схему в соответствии с другим вариантом осуществления настоящего изобретения.
Подробное описание вариантов осуществления
[0038] Настоящее изобретение подробно описано ниже со ссылкой на конкретные варианты осуществления, показанные на прилагаемых чертежах. Однако эти варианты осуществления не ограничиваются настоящим изобретением, и все изменения в структуре, способе или функции, которые вносятся специалистами в данной области техники на основе этих вариантов осуществления, входят в объем защиты настоящего изобретения.
[0039] Следует отметить, что в описании вариантов осуществления ориентации или соотношения положений, обозначенные такими терминами, как «центр», «вверх», «вниз», «слева», «справа», «спереди», «сзади», «вертикально», «горизонтально», «внутри», «снаружи» и т.д., основаны на ориентациях или соотношениях положений, показанных на прилагаемых чертежах, и предназначены только для удобства описания и упрощения, а не указывают или подразумевают, что упомянутое устройство или элемент должны иметь определенную ориентацию или быть сконструированы и эксплуатироваться в определенной ориентации, и, следовательно, не должны рассматриваться как ограничение настоящего изобретения. Кроме того, такие термины, как «первый», «второй» и «третий», используются только с целью описания и не могут пониматься как указывающие или подразумевающие относительную важность. Кроме того, в описании вариантов осуществления, где оператор является отправной точкой, направление, близкое к оператору, является проксимальным концом, а направление от оператора – дистальным концом.
[0040] Как показано на ФИГ. 1 – ФИГ. 9, в настоящем изобретении раскрыт безопасный высокочастотный электрохирургический инструмент, содержащий корпус 1, вал, захватное устройство, ключ управления 2, лезвие 3 и кнопку управления 4. Ключ управления 2 управляет открытием и закрытием захватного устройства с помощью механизма управления захватным устройством. Кнопка управления 4 приводит лезвие 3 в движение для резки с помощью механизма управления лезвием. Направление движения ключа управления 2 совпадает с направлением движения кнопки управления 4, и между ключом управления 2 и кнопкой управления 4 расположен механизм блокировки. Механизм блокировки состоит из бобышки 5 и зацепа 6, выполненного с возможностью зажима бобышки 5. Бобышка 5 расположена на ключе управления 2. Зацеп 6 расположен на кнопке управления 4 или на пусковом рычаге 402 механизма управления лезвием. В первом состоянии захватное устройство открыто, и фиксирующая бобышка 5 зажата зацепом 6, так что кнопка управления 4 не подвижна. Во втором состоянии захватное устройство закрыто, и бобышка 5 отделена от зацепа 6, так что кнопка управления 4 подвижна для приведения в движение лезвия 3 для резания. После поворота ключа управления 2 обратно бобышка 5 повторно зажимается зацепом 6.
[0041] Согласно настоящему изобретению между ключом управления 2 и кнопкой управления 4 расположен механизм блокировки, так что ключ управления 2 оказывает ограничивающее воздействие на кнопку управления 4. Когда захватное устройство открыто, бобышка 5 зажимается зацепом 6, так что кнопка управления 4 не подвижна, то есть лезвие 3 не может выдвигаться. Когда захватное устройство закрыто, бобышка 5 перемещается назад и отделяется от зацепа 6, так что кнопка управления 4 имеет подвижное пространство для перемещения и приведения в движение лезвия 3 для телескопической резки. Размещение механизма блокировки может обеспечить движение лезвия 3 для резки только после закрытия захватного устройства для зажима ткани, обеспечивая тем самым безопасность использования и предотвращая случайную резку, вызванную случайным срабатыванием движения лезвия 3.
[0042] В частности, как показано на ФИГ. 6–ФИГ. 9, бобышка 5 расположена на выступающей части ключа управления 2, расположенной внутри корпуса 1. Зацеп 6 предпочтительно расположен на грани заднего конца кнопки управления 4. Бобышка 5 зажимается зацепом 6 для выполнения функции блокировки, чтобы непосредственно ограничить перемещение кнопки управления 4. В других возможных вариантах осуществления зацеп 6 может быть расположен в другом надлежащем положении на кнопке управления 4.
[0043] Как показано на ФИГ. 10, в другом возможном варианте осуществления бобышка 5 не находится в контакте с кнопкой управления 4, и зацеп 6 расположен в любом положении на боковой грани или боковой части пускового рычага 402, что может обеспечить зажим им фиксирующей бобышки 5. Бобышка 5 зажимается зацепом 6, выполняя функцию блокировки путем ограничения движения пускового рычага 402 для косвенного ограничения движения кнопки управления. Принцип работы заключается в следующем: пусковой рычаг 402 упирается в бобышку 5, и крутящий момент контактного давления на ключ управления 2 соответствует направлению поворота ключа управления 2, достигая цели остановки кнопки управления 4.
[0044] В частности, как показано на ФИГ. 2, вал проходит вперед от переднего конца корпуса 1 и определяет продольную ось. Вал содержит внутреннюю втулку 701 и внешнюю втулку 702. Захватное устройство расположено на переднем конце вала. Лезвие 3 расположено внутри внутренней втулки 701.
[0045] Как показано на ФИГ. 4, в этом варианте осуществления захватное устройство содержит первую губку 201, расположенную на переднем конце внутренней втулки 701, и вторую губку 202, расположенную на переднем конце внешней втулки 702. Первая губка 201 шарнирно соединена со второй губкой 202 посредством первого шарнирного штифта 203. Направляющие пазы 204 расположены на боковых частях задних концов как первой губки 201, так и второй губки 202. Передний конец внутренней втулки 701 соединен с первой губкой 201 посредством второго шарнирного штифта 205, и два конца второго шарнирного штифта 205 подвижно зажаты в направляющих пазах 204, внутренняя втулка 701 приводит в движение первую губку 201 и вторую губку 202 для открытия и закрытия путем перемещения в продольном направлении. В этом предпочтительном варианте осуществления направляющий паз 204 закрыт перегородкой 206, которая играет ограничивающую роль на первом шарнирном штифте 203 и втором шарнирном штифте 205. Благодаря такой конструкции первый шарнирный штифт 203 и второй шарнирный штифт 205 имеют только цилиндрическую форму, что облегчает изготовление и монтаж. В других возможных вариантах осуществления первый шарнирный штифт 203 и второй шарнирный штифт 205 могут также образовывать концевую часть с диаметром, превышающим диаметр тела стержня, для выполнения ограничивающей роли, или могут использоваться другие компоненты с ограничивающей ролью. Принцип работы захватного устройства заключается в следующем: когда внутренняя втулка 701 перемещается вперед, она может приводить в движение второй шарнирный штифт 205 для синхронного перемещения вперед в направляющем пазу 204. Поскольку первая губка 201 шарнирно соединена со второй губкой 202 посредством первого шарнирного штифта 203, перемещение второго шарнирного штифта 205 вперед может привести к наклону переднего конца первой губки 201 вверх, что приведет к открыванию захватного устройства. Когда внутренняя втулка 701 перемещается назад, она может приводить в действие второй шарнирный штифт 205 для синхронного перемещения назад в направляющем пазу 204, в результате чего передний конец первой губки 201 перемещается вниз до тех пор, пока он не войдет в контакт со второй губкой 202, что приводит к закрытию захватного устройства.
[0046] Кроме того, как показано на ФИГ. 6–ФИГ. 9, механизм управления захватным устройством содержит стопорный рычаг 207, толкающий блок 208 и пружину захватного устройства 209. Один конец выступающей части ключа управления 2, расположенный внутри корпуса 1, поворотно соединен с корпусом 1, а другой конец поворотно соединен со стопорным рычагом 207. Толкающий блок 208 установлен на внутренней втулке 701 и упирается в пружину захватного устройства 209, расположенную на заднем конце внутренней втулки 701. Ключ управления 2 соединен с толкающим блоком 208 через стопорный рычаг 207 и приводит толкающий блок 208 и внутреннюю втулку 701 в продольное и синхронное движение.
[0047] Для повышения плавности и стабильности перемещения механизма управления захватным устройством на внутренней стенке корпуса 1 расположен направляющий паз толкающего блока 210, определяющий направление движения толкающего блока 208. Толкающий блок 208 зажат с возможностью скольжения в направляющем пазу толкающего блока 210 для обеспечения того, чтобы направление перемещения толкающего блока 208 соответствовало направлению выдвижения внутренней втулки 701, тем самым улучшая плавность перемещения внутренней втулки 701 и предотвращая трение между внутренней втулкой 701 и другими компонентами.
[0048] Кроме того, возвратная пружина захватного устройства 211 упирается в задний конец толкающего блока 208; и возвратная пружина захватного устройства 211 зажата в ограничительном пазу 212 на внутренней стенке корпуса 1. Размещение возвратной пружины захватного устройства 211 увеличивает движущую силу для возврата толкающего блока 208, тем самым обеспечивая возврат толкающего блока 208 в исходное положение.
[0049] Как показано на ФИГ. 6–ФИГ. 9, для дальнейшего облегчения работы с ключом управления 2 между нижней частью ключа управления 2 и корпусом 1 расположен механизм блокировки ключа. Механизм блокировки ключа содержит стопорный блок 213, расположенный на боковой части ключа управления 2, и стопорный стержень 214, расположенный в рукоятке корпуса 1. Задний конец стопорного стержня 214 поворотно соединен с корпусом 1, а упругие элементы 217 симметрично упираются как в верхнюю, так и в нижнюю сторону направления перемещения стопорного стержня 214. Упругие элементы 217 предпочтительно представляют собой пружины. В других вариантах осуществления упругие элементы 217 также могут иметь другие упругие конструкции. Упругие элементы 217 расположены симметрично, чтобы обеспечить, что верхняя и нижняя стороны стопорного стержня 214 сбалансированы по силе, тем самым обеспечивая удержание стопорного стержня 214 в постоянном положении. В этом предпочтительном варианте осуществления стопорный стержень 214 поддерживается в слегка наклоненном вниз состоянии, так что передний конец зажимного паза 215 всегда находится выше переднего конца стопорного стержня 214. В этом случае, когда зажимной паз 215 приближается к стопорному стержню 214, стопорный стержень 214 может быть приведен в движение для перемещения по внешнему контуру зажимного паза 215. В то же время стопорный стержень 214 зажат с возможностью скольжения в дугообразном направляющем пазу 218, расположенном внутри корпуса 1, и перемещается дугообразно вдоль дугообразного направляющего паза 218. Дугообразный направляющий паз 218 играет ограничивающую роль в перемещении стопорного стержня 214, тем самым дополнительно улучшая стабильность перемещения стопорного стержня 214.
[0050] Зажимной паз 215 выполнен на поверхности стопорного блока 213. На поверхности зажимного паза 215 выполнена Z-образная/вогнутая направляющая поверхность 216, а на средней части зажимного паза 215 выполнен изогнутый внутрь участок 220. На переднем конце стопорного стержня 214 имеется выступающий участок 219. Стопорный блок 213, перемещаясь относительно стопорного стержня 214, приводит в движение выступающий участок 219 для скольжения по направляющей поверхности 216. Вогнутая внутрь конструкция изогнутого внутрь участка 220 относительно стопорного стержня 214 играет роль блокировки выступающего участка 219. Когда выступающий участок 219 скользит в изогнутый внутрь участок 220 направляющей поверхности 216, стопорный блок 213 и стопорный стержень 214 блокируются. Когда выступающий участок 219 выскальзывает из изогнутого внутрь участка 220, стопорный блок 213 и стопорный стержень 214 разблокируются.
[0051] Как показано на ФИГ. 5, два проводящих кольца 703 соответственно установлены снаружи внешней втулки 702. Два проводящих кольца 703 электрически соединены с первой губкой 201 и второй губкой 202 посредством проводящих проводов соответственно.
[0052] Кроме того, проводящие пластины 704 прилегают с возможностью скольжения к двум проводящим кольцам 703 соответственно. Две проводящие пластины 704 неподвижно расположены на внутренней стенке корпуса 1 и соединены с источником питания посредством проводящих проводов соответственно. На переднем конце корпуса 1 расположена ручка 9. Ручка 9 неподвижно соединена с внешней втулкой 702 и приводит внешнюю втулку 702 в синхронное вращение. Проводящая пластина 704 расположена таким образом, чтобы взаимодействовать с проводящим кольцом 703, так что внешняя втулка 702 может свободно вращаться вместе с ручкой 9, при этом обеспечивается проводимость тока без ограничения проводящими проводами.
[0053] Как показано на ФИГ. 2 и ФИГ. 4, держатель 301 лезвия 3 вставлен во внутреннюю втулку 701. Лезвие 3 подвижно зажато в подвижном пазу 221 между первой губкой 201 и второй губкой 202. Подвижный паз 221 играет ограничивающую роль в телескопическом направлении лезвия 3.
[0054] Как показано на ФИГ. 6–ФИГ. 9, механизм управления лезвием содержит пусковой рычаг 402, зажим подачи лезвия 403 и возвратную пружину лезвия 404. Зажим подачи лезвия 403 соединен с держателем лезвия 301, и держатель лезвия 301 может вращаться относительно зажима подачи лезвия 403. Возвратная пружина лезвия 404 установлена на внутренней втулке 701 и упирается в зажим подачи лезвия 403. Кнопка управления 4 соединена с зажимом подачи лезвия 403 через пусковой рычаг 402. Внутри корпуса 1 расположен направляющий паз кнопки 405. Кнопка управления 4 скользит вдоль направляющего паза кнопки 405 и управляет зажимом подачи лезвия 403 для перемещения вдоль внутренней втулки 701, приводя в движение лезвие 3. Для повышения гибкости соединения между пусковым рычагом 402 и зажимом подачи лезвия 403 в месте соединения пускового рычага 402 с зажимом подачи лезвия 403 имеется продолговатое отверстие.
[0055] Как показано на ФИГ. 6 – ФИГ. 9, в настоящем изобретении выступ 8 расположен на ключе управления 2, причем выступ 8 расположен над бобышкой 5. Вогнутая часть, соответствующая выступу 8, расположена на пусковом рычаге 402. Выступ 8 и вогнутая часть пускового рычага 402 образуют вспомогательный поворотный механизм. Когда ключ управления 2 поворачивается назад, выступ 8 упирается в вогнутую часть пускового рычага 402 и приводит пусковой рычаг 402 к синхронному повороту назад. Кнопка управления 4 синхронно поворачивается назад вслед за пусковым рычагом 402. Вспомогательный поворотный механизм, образованный взаимодействием выступа 8 с пусковым рычагом 402, может взаимодействовать с возвратной пружиной захватного устройства 211, чтобы обеспечить вспомогательную функцию поворота кнопки управления 4. Когда возвратная пружина захватного устройства 211 толкает ключ управления 2 для поворота назад, выступ 8 может приводить в движение пусковой рычаг 402 для синхронного поворота назад, чтобы привести в действие кнопку управления 4 для синхронного поворота назад.
[0056] В других возможных вариантах осуществления выступ 8 может не располагаться на ключе управления 2, и бобышка 5 может использоваться для замены функции выступа 8, так что бобышка 5 взаимодействует с пусковым рычагом 402 для формирования вспомогательного поворотного механизма. Принцип работы заключается в следующем: когда ключ управления 2 поворачивается назад, бобышка 5 может упираться в пусковой рычаг 402, приводя в действие пусковой рычаг 402 для синхронного поворота назад, чтобы привести в действие кнопку управления 4 для синхронного поворота назад.
[0057] Следует понимать, что хотя данное описание приведено в соответствии с вариантами осуществления, не каждый вариант осуществления включает в себя только одно независимое техническое решение. Способ повествования в описании предназначен исключительно в целях обеспечения ясности. Специалист в данной области техники должен рассматривать описание в целом, и технические решения во всех вариантах осуществления также могут быть соответствующим образом объединены для формирования других вариантов осуществления, которые могут быть понятны специалисту в данной области техники.
[0058] Приведенные выше подробные пояснения являются лишь конкретными описаниями для возможных вариантов осуществления настоящего изобретения и не предназначены для ограничения объема защиты настоящего изобретения. Любой эквивалентный вариант осуществления или модификация, выполненная без отклонения от технической сущности настоящего изобретения, должны быть включены в объем защиты настоящего изобретения.
название | год | авторы | номер документа |
---|---|---|---|
ИГЛА ДЛЯ ЭЛЕКТРОХИРУРГИЧЕСКОЙ БИОПСИИ, КОМПЛЕКТ ИГЛЫ ДЛЯ ЭЛЕКТРОХИРУРГИЧЕСКОЙ БИОПСИИ И СИСТЕМА ВАКУУМНОЙ БИОПСИИ МОЛОЧНОЙ ЖЕЛЕЗЫ | 2022 |
|
RU2827529C2 |
ЭЛЕМЕНТЫ УПРАВЛЕНИЯ ШАРНИРНЫМ ХИРУРГИЧЕСКИМ ИНСТРУМЕНТОМ | 2011 |
|
RU2577942C2 |
ЭЛЕКТРОХИРУРГИЧЕСКОЕ УСТРОЙСТВО | 2018 |
|
RU2772044C2 |
ХИРУРГИЧЕСКИЙ АППАРАТ ДЛЯ НАЛОЖЕНИЯ СКОБОК С КОМПОНЕНТАМИ МНОГОРАЗОВОГО ИСПОЛЬЗОВАНИЯ | 2009 |
|
RU2500360C2 |
РАЗМЫКАТЕЛЬ С ФУНКЦИЕЙ САМОБЛОКИРОВКИ КОРОТКОГО ЗАМЫКАНИЯ | 2009 |
|
RU2463680C2 |
РУЧКА БРИТВЫ С МЕХАНИЗМОМ ФИКСАЦИИ И ОТСОЕДИНЕНИЯ ДЛЯ ПРИСОЕДИНЕНИЯ И ОТСОЕДИНЕНИЯ КАССЕТЫ БРИТВЫ | 2014 |
|
RU2681234C2 |
БЛОКИРУЮЩИЙ ЭЛЕМЕНТ ДЛЯ ВЫПОЛНЕННОГО С ВОЗМОЖНОСТЬЮ ПЕРЕМЕЩЕНИЯ РЕЖУЩЕГО ЭЛЕМЕНТА ХИРУРГИЧЕСКОГО ИНСТРУМЕНТА | 2014 |
|
RU2663488C2 |
ШАРНИРНО ПОВОРАЧИВАЕМЫЙ ХИРУРГИЧЕСКИЙ ИНСТРУМЕНТ, СОДЕРЖАЩИЙ ПУСКОВОЙ ПРИВОД | 2013 |
|
RU2625291C2 |
БЕЗОПАСНАЯ БРИТВА | 2006 |
|
RU2371306C1 |
БЫТОВАЯ ЗАЖИГАЛКА (ВАРИАНТЫ) | 2000 |
|
RU2244219C2 |
Изобретение относится к медицинской технике, а именно к высокочастотному электрохирургическому инструменту для зажима и разрезания ткани. Высокочастотный электрохирургический инструмент для зажима и разрезания ткани содержит корпус, вал, захватное устройство, ключ управления, лезвие и кнопку управления. Ключ управления выполнен с возможностью управления открытием и закрытием захватного устройства с помощью механизма управления захватным устройством. Кнопка управления выполнена с возможностью приведения лезвия в движение для резки с помощью механизма управления лезвием. Направление движения ключа управления совпадает с направлением движения кнопки управления. Между ключом управления и кнопкой управления расположен механизм блокировки. Механизм блокировки состоит из бобышки и зацепа, выполненного с возможностью зажима бобышки. Бобышка расположена на ключе управления. Зацеп расположен на кнопке управления или на пусковом рычаге механизма управления лезвием. В первом состоянии захватное устройство открыто, и бобышка зажата зацепом так, что кнопка управления не подвижна. Во втором состоянии захватное устройство закрыто, и бобышка отделена от зацепа так, что кнопка управления подвижна для приведения лезвия в движение для резания, и после поворота ключа управления обратно бобышка повторно зафиксирована зацепом. Выступ расположен на ключе управления. Выступ расположен над бобышкой. Вогнутая часть, соответствующая выступу, расположена на пусковом рычаге. Выступ и вогнутая часть пускового рычага образуют вспомогательный поворотный механизм. Выступ выполнен с возможностью упора в вогнутую часть пускового рычага и приведения пускового рычага к синхронному повороту назад при повороте ключа управления назад. Кнопка управления выполнена с возможностью синхронного поворота назад вместе с пусковым рычагом. Использование изобретения позволяет обеспечить контроль над закрытием захватного устройства во время процесса резания ткани лезвием. 13 з.п. ф-лы, 10 ил.
1. Высокочастотный электрохирургический инструмент для зажима и разрезания ткани, содержащий корпус (1), вал, захватное устройство, ключ управления (2), лезвие (3) и кнопку управления (4), отличающийся тем, что ключ управления (2) выполнен с возможностью управления открытием и закрытием захватного устройства с помощью механизма управления захватным устройством; кнопка управления (4) выполнена с возможностью приведения лезвия (3) в движение для резки с помощью механизма управления лезвием; направление движения ключа управления (2) совпадает с направлением движения кнопки управления (4), и между ключом управления (2) и кнопкой управления (4) расположен механизм блокировки; механизм блокировки состоит из бобышки (5) и зацепа (6), выполненного с возможностью зажима бобышки (5); бобышка (5) расположена на ключе управления (2); зацеп (6) расположен на кнопке управления (4) или на пусковом рычаге (402) механизма управления лезвием; в первом состоянии захватное устройство открыто, и бобышка (5) зажата зацепом (6) так, что кнопка управления не подвижна; во втором состоянии захватное устройство закрыто, и бобышка (5) отделена от зацепа (6) так, что кнопка управления подвижна (4) для приведения лезвия (3) в движение для резания; и после поворота ключа управления (2) обратно бобышка (5) повторно зафиксирована зацепом (6); выступ (8) расположен на ключе управления (2), причем выступ (8) расположен над бобышкой (5); вогнутая часть, соответствующая выступу (8), расположена на пусковом рычаге (402); выступ (8) и вогнутая часть пускового рычага (402) образуют вспомогательный поворотный механизм; и выступ (8) выполнен с возможностью упора в вогнутую часть пускового рычага (402) и приведения пускового рычага (402) к синхронному повороту назад при повороте ключа управления (2) назад, при этом кнопка управления (4) выполнена с возможностью синхронного поворота назад вместе с пусковым рычагом (402).
2. Высокочастотный электрохирургический инструмент по п.1, отличающийся тем, что вал выполнен в направлении от переднего конца корпуса (1) и определяет продольную ось; вал содержит внутреннюю втулку (701) и внешнюю втулку (702); захватное устройство расположено на переднем конце вала; и лезвие (3) расположено внутри внутренней втулки (701).
3. Высокочастотный электрохирургический инструмент по п.2, отличающийся тем, что захватное устройство содержит первую губку (201), расположенную на переднем конце внутренней втулки (701), и вторую губку (202), расположенную на переднем конце внешней втулки (702); первая губка (201) шарнирно соединена со второй губкой (202) посредством первого шарнирного штифта (203); направляющие пазы (204) расположены на боковых частях задних концов как первой губки (201), так и второй губки (202); передний конец внутренней втулки (701) соединен с первой губкой (201) посредством второго шарнирного штифта (205); два конца второго шарнирного штифта (205) подвижно зажаты в направляющих пазах (204); направляющий паз (204) закрыт перегородкой (206); и внутренняя втулка (701) выполнена с возможностью перемещения первой губки (201) и второй губки (202) для открытия и закрытия путем перемещения в продольном направлении.
4. Высокочастотный электрохирургический инструмент по п.3, отличающийся тем, что механизм управления захватным устройством содержит стопорный рычаг (207), толкающий блок (208) и пружину захватного устройства (209); толкающий блок (208) установлен на внутренней втулке (701) с упором в пружину захватного устройства (209), расположенную на заднем конце внутренней втулки (701); и ключ управления (2) соединен с толкающим блоком (208) через стопорный рычаг (207) и выполнен с возможностью приведения толкающего блока (208) и внутренней втулки (701) в продольное и синхронное движение.
5. Высокочастотный электрохирургический инструмент по п.4, отличающийся тем, что направляющий паз толкающего блока (210), определяющий направление движения толкающего блока (208), расположен на внутренней стенке корпуса (1); и толкающий блок (208) зажат с возможностью скольжения в направляющем пазу толкающего блока (210).
6. Высокочастотный электрохирургический инструмент по п.5, отличающийся тем, что возвратная пружина захватного устройства (211) выполнена с упором в задний конец толкающего блока (208); и возвратная пружина захватного устройства (211) зажата в ограничительном пазу (212) на внутренней стенке корпуса (1).
7. Высокочастотный электрохирургический инструмент по п.1, отличающийся тем, что между нижней частью ключа управления (2) и корпусом (1) расположен механизм блокировки ключа; механизм блокировки ключа содержит стопорный блок (213), расположенный на боковой части ключа управления (2), и стопорный стержень (214), расположенный в корпусе (1); на поверхности стопорного блока (213) выполнен зажимной паз (215), содержащий скользящую направляющую поверхность; внутри корпуса (1) выполнен ограничительный паз (218); стопорный стержень (214) выполнен с возможностью упругого перемещения вдоль ограничительного паза (218), и задний конец стопорного стержня (214) поворотно соединен с корпусом (1); и на переднем конце стопорного стержня (214) выполнен выступающий участок (219) так, что стопорный блок (213) может за счет перемещения относительно стопорного рычага (214) приводить в движение выступающий участок (219) для скольжения вдоль зажимного паза (215).
8. Высокочастотный электрохирургический инструмент по п.7, отличающийся тем, что на поверхности зажимного паза (215) выполнена Z-образная/вогнутая направляющая поверхность (216); на средней части зажимного паза (215) выполнен изогнутый внутрь участок (220); стопорный блок (213) и стопорный стержень (214) выполнены с возможностью блокировки при скольжении выступающего участка (219) вдоль направляющей поверхности (216) к изогнутому внутрь участку (220); и стопорный блок (213) и стопорный стержень (214) выполнены с возможностью разблокировки при выскальзывании выступающего участка (219) из изогнутого внутрь участка (220).
9. Высокочастотный электрохирургический инструмент по п.8, отличающийся тем, что упругие элементы (217) выполнены с упором в верхнюю и нижнюю стороны вдоль направления поворота стопорного стержня (214) на боковой стенке корпуса (1).
10. Высокочастотный электрохирургический инструмент по п.3, отличающийся тем, что два проводящих кольца (703) соответственно установлены снаружи внешней втулки (702); и два проводящих кольца (703) электрически соединены с первой губкой (201) и второй губкой (202) посредством проводящих проводов соответственно.
11. Высокочастотный электрохирургический инструмент по п.10, отличающийся тем, что проводящие пластины (704) прилегают с возможностью скольжения к двум проводящим кольцам (703) соответственно; две проводящие пластины (704) неподвижно расположены на внутренней стенке корпуса (1) и соединены с источником питания посредством проводящих проводов соответственно; на переднем конце корпуса (1) расположена ручка (9); и ручка (9) неподвижно соединена с внешней втулкой (702) и приводит внешнюю втулку (702) в синхронное вращение.
12. Высокочастотный электрохирургический инструмент по п.4, отличающийся тем, что держатель (301) лезвия (3) вставлен во внутреннюю втулку (701); и лезвие (3) подвижно зажато в подвижном пазу (221) между первой губкой (201) и второй губкой (202).
13. Высокочастотный электрохирургический инструмент по п.12, отличающийся тем, что механизм управления лезвием дополнительно содержит зажим подачи лезвия (403) и возвратную пружину лезвия (404); зажим подачи лезвия (403) соединен с держателем лезвия (301); возвратная пружина лезвия (404) установлена на внутренней втулке (701) с упором в зажим подачи лезвия (403); кнопка управления (4) соединена с зажимом подачи лезвия (403) через пусковой рычаг (402); внутри корпуса (1) расположен направляющий паз кнопки (405); и кнопка управления (4) выполнена с возможностью скольжения вдоль направляющего паза кнопки (405) и управления зажимом подачи лезвия (403) для перемещения вдоль внутренней втулки (701), приводя в движение лезвие (3).
14. Высокочастотный электрохирургический инструмент по любому из пп.1-13, отличающийся тем, что ключ управления (2) имеет U-образную открытую конструкцию или замкнутую кольцевую конструкцию.
