КАМЕРА НАЛИВА ВОДЫ В ТАРУ ПОКУПАТЕЛЯ ВОДЫ С ВОДОСТОКОМ ДЛЯ ПЕРЕЛИВШЕЙСЯ ВОДЫ В ПРОЦЕССЕ АКВАВЕНДИНГА Российский патент 2025 года по МПК G07F13/00

Область техники, к которой относится изобретение

Изобретение относится к аквавендинговым аппаратам, осуществляющим аквавендинг, т.е. продажу воды путем автоматически управляемой выдачи воды в тару покупателя воды, устанавливаемую для этого в камеру налива воды аквавендингового аппарата, а именно к таким камерам налива, которые снабжены водостоками для перелившейся (пролившейся) воды в процессе аквавендинга.

Уровень техники

Известна камера налива воды в тару покупателя воды с водостоком для перелившейся воды в процессе аквавендинга, которая включает металлические стенки камеры налива, дверной проем камеры налива, металлическое дно камеры налива, которое с соответствующим сливным патрубком дна является частью водостока камеры налива и которое механически связано со стенками камеры налива, патрубок налива воды в тару покупателя воды, расположенный в верхней части камеры налива, а также металлическое фальшдно, выполненное с его настенным креплением внутри камеры налива с возможностью прохождения через него или в обход его перелившейся воды в полость дна камеры налива, при этом дно камеры налива выполнено с образованием вместе со стенками этой камеры желоба с заглушкой на сточном конце (Патент RU №2784194 С1, МПК: G07F 13/00, строки 10-30 на стр. 8 описания изобретения и соответствующие фиг. 1 и 2; патентообладатель: Вяткин В.В., опубликовано 23.11.2022 Бюл. №33).

Признаки данной известной камеры налива, кроме признака выполнения дна камеры с образованием вместе со стенками этой камеры желоба с заглушкой на сточном конце, являются общими с признаками заявленного технического решения.

Причина, препятствующая получению в известной камере налива технического результата, который обеспечивается заявленным техническим решением, заключается в выполнении дна камеры налива с образованием вместе со стенками этой камеры желоба с заглушкой на сточном конце, так как наклонная плоскость дна, будучи простой в изготовлении, имеет тот очевидный недостаток, что перелившаяся вода стекает по ней недостаточно интенсивно, так что в зимнее время эта вода успевает замерзнуть. Чтобы этого не произошло, надо обеспечить значительный угол наклона плоскости дна, что увеличивает общий объем пространства, занимаемого камерой налива в составе аквавендингового аппарата, отбирая тем самым полезное пространство корпуса аквавендингового аппарата от других узлов аквавендингового аппарата.

Известна камера налива воды в тару покупателя воды с водостоком для перелившейся воды в процессе аквавендинга (прототип), которая включает металлические стенки камеры налива, дверной проем камеры налива, металлическое дно камеры налива, которое с соответствующим сливным патрубком дна является частью водостока камеры налива и которое механически связано со стенками камеры налива, патрубок налива воды в тару покупателя воды, расположенный в верхней части камеры налива, а также металлическое фальшдно, выполненное с его настенным креплением внутри камеры налива с возможностью прохождения через него или в обход его перелившейся воды в полость дна камеры налива, при этом дно камеры налива выполнено в виде водосточной воронки (Патент RU №2784194 С1, МПК: G07F 13/00, строки 7-9 на стр. 8 описания изобретения и соответствующие фиг. 3 и 4; патентообладатель: Вяткин В.В., опубликовано: 23.11.2022 Бюл. №33).

Признаки данной известной камеры налива (прототипа), кроме признака выполнения дна камеры в виде водосточной воронки, являются общими с признаками заявленного технического решения.

Причина, препятствующая получению в известной камере налива (прототипе) технического результата, который обеспечивается заявленным для патентования техническим решением, заключается в выполнении дна камеры налива в виде водосточной воронки, которая по общепринятому определению понятия «воронка» имеет форму полого конуса (см.: https://ru.wikipedia.org/wiki/Воронка или Ожегов С.И и Шведова Н.Ю. Толковый словарь русского языка - 4-е изд., дополненное. - М.: ООО «А ТЕМП», 2013. - С. 91). При этом также известно, что технология изготовления конуса требует специального оборудования и является сложной по причине того, что конус является круглым телом.

Техническая проблема, на решение которой направлено заявленное для патентования техническое решение, заключается в необходимости упрощения технологии изготовления камеры налива. Раскрытие сущности изобретения

Технический результат, опосредствующий решение указанной технической проблемы, заключается в отказе от использования в конструкции камеры форм круглых тел, а именно конуса для дна камеры, при сохранении эффекта воронки, присущего форме конуса и обеспечивающего эффективное удаление перелившейся воды. При этом вместо форм круглых тел в конструкции камеры использованы формы выпуклых многогранников, а именно формы призмы для стенок камеры и формы пирамиды для дна и фальшдна камеры, что упрощает технологию изготовления камеры благодаря применению в этой технологии операций построения развертки соответствующего многогранника на плоском металлическом листе, изгибов этого листа по линиям намеченных ребер многогранника и сварки «концов» листа для образования последнего ребра многогранника.

Достигается технический результат тем, что камера налива воды в тару покупателя воды с водостоком для перелившейся воды в процессе аквавендинга включает металлические стенки камеры налива, дверной проем камеры налива, металлическое дно камеры налива, которое с соответствующим сливным патрубком дна является частью водостока камеры налива и которое механически связано со стенками камеры налива, патрубок налива воды в тару покупателя воды, расположенный в верхней части камеры налива, а также металлическое фальшдно, выполненное с его настенным креплением внутри камеры налива с возможностью прохождения через него или в обход его перелившейся воды в полость дна камеры налива, при этом указанные дно и фальшдно выполнены совместно в форме полой пирамиды, так что основание этой пирамиды является фальшдном камеры налива, боковые грани этой пирамиды являются дном камеры налива, полость этой пирамиды является полостью дна камеры налива, а вершина этой пирамиды ориентирована вниз и в ней установлен сливной патрубок, а кроме того, стенки камеры налива совместно с ее дверным проемом выполнены в форме прямой призмы, так что одна боковая грань этой призмы является дверным проемом камеры налива, другие боковые грани этой призмы являются стенками камеры налива, а боковые ребра этой призмы своими нижними концами сопряжены с верхними концами соответствующих ребер указанной пирамиды.

Достигается технический результат тем, что одно ребро указанной пирамиды выполнено сварным, а другие ее ребра выполнены в виде изгибов.

Краткое описание чертежа

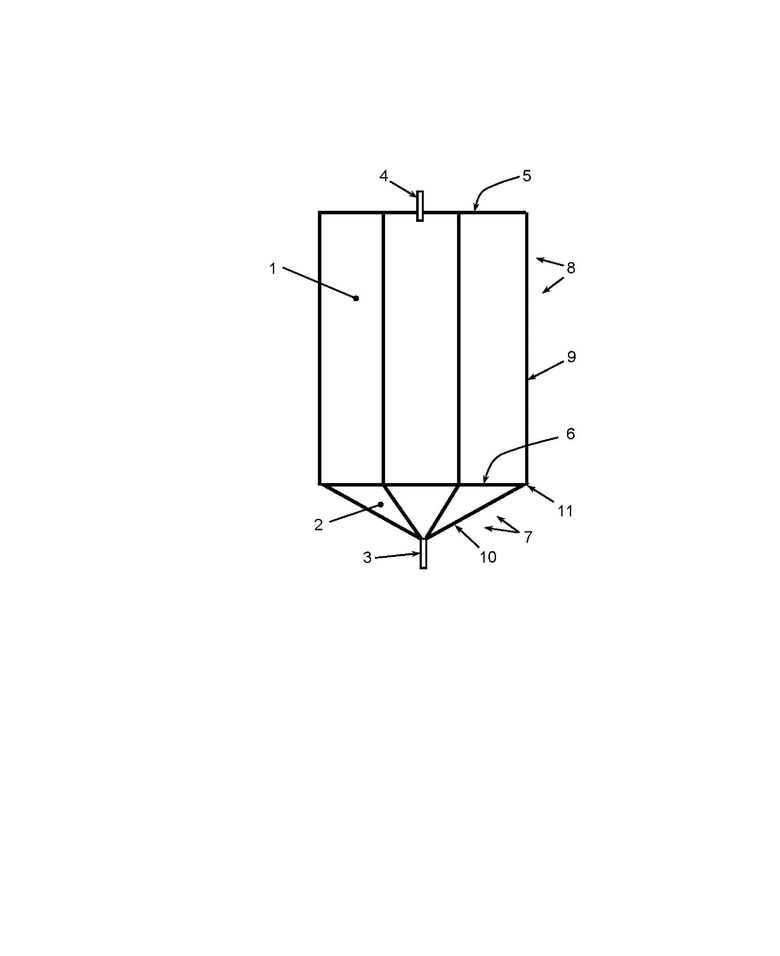

На прилагаемой фигуре (без номера) приведено схематическое изображение заявленной камеры налива, вид сбоку.

Осуществление изобретения

Камера налива воды в тару покупателя воды с водостоком для перелившейся воды в процессе аквавендинга включает металлические стенки 1 камеры, дверной проем камеры, который может быть выполнен в любой стенке (или вместо любой стенки) и при этом закрыт светопрозрачной дверью (не показано), металлическое дно 2 камеры, сливной патрубок 3 дна камеры, патрубок 4 налива воды в тару покупателя воды в процессе аквавендинга, расположенный в верхней части 5 камеры, а также металлическое фальшдно 6, выполненное с его настенным креплением внутри камеры налива с возможностью прохождения перелившейся воды в полость дна 2 либо непосредственно через фальшдно 6 благодаря его выполнению с соответствующей перфорацией, либо в обход фальшдна благодаря его выполнению по бокам с зазорами между ним и стенками 1 камеры. При этом фальшдно 6 выполнено поворотным для оперативного доступа в полость дна 2 при обслуживании. А кроме того, дно 2 и фальшдно 6 совместно выполнены в форме полой пирамиды 7, так что основание этой пирамиды является фальщдном 6, боковые грани этой пирамиды являются дном 2, полость этой пирамиды является полостью дна 2 камеры налива, а ее вершина ориентирована вниз и в ней установлен сливной патрубок 3.

В свою очередь стенки 1 камеры налива совместно с ее дверным проемом выполнены в форме прямой призмы 8, так что одна боковая грань этой призмы является этим дверным проемом, другие боковые грани этой призмы являются этими стенками 1, а боковые ребра 9 этой призмы 8 своими нижними концами сопряжены с верхними концами соответствующих ребер 10 пирамиды 7 в точке 11 их соединения сваркой.

Использование камеры налива заключается в следующем.

Покупатель воды устанавливает свою тару для воды на горизонтально расположенное фальшдно 6, подводя горлышко тары под патрубок 4, и запускает процесс налива воды в тару покупателя воды. Далее возможна нештатная ситуация, когда покупатель по тем или иным причинам убирает свою тару из камеры налива раньше, чем закончится процесс налива; или он оставляет свою тару в камере налива, но не прекращает подачу воды с помощью панели управления, и перелившаяся (пролившаяся) вода падает на фальшдно 6 и проходит либо через фальшдно 6, либо в обход фальшдна 6 в полость дна 2, характеризующуюся эффектом воронки, и благодаря этому эффекту через сточный патрубок 3 оперативно отводится в канализацию. При этом периодическое обслуживания водосточной системы камеры осуществляется через доступ в полость дна 2 камеры путем поворота фальшдна 6 в вертикальное положение на определенное время (не показано), что упрощает текущее обслуживание и ремонт. Простым также является изготовление камеры налива, что обусловлено прежде всего простотой изготовления дна и фальшдна камеры, осуществляемого в едином технологическом процессе посредством выполнения соответствующей развертки пирамиды на плоскости металлического листа-заготовки, дальнейших изгибов по линиям ребер пирамиды и сварки «концов» для формирования последнего ребра пирамиды.

Изобретение относится к аквавендинговым аппаратам, осуществляющим аквавендинг, т.е. продажу воды путем автоматически управляемой выдачи воды в тару покупателя воды, устанавливаемую для этого в камеру налива воды аквавендингового аппарата, а именно к таким камерам налива, которые снабжены водостоками для перелившейся (пролившейся) воды в процессе аквавендинга. Техническая проблема заключается в необходимости упрощения технологии изготовления камеры налива. Технический результат заключается в отказе от использования в конструкции камеры форм круглых тел, а именно конуса для дна камеры, при сохранении эффекта воронки, присущего форме конуса и обеспечивающего эффективное удаление перелившейся воды. При этом вместо форм круглых тел в конструкции камеры использованы формы выпуклых многогранников, а именно формы призмы для стенок камеры и формы пирамиды для дна и фальшдна камеры, что упрощает технологию изготовления камеры благодаря применению в этой технологии операций построения развертки соответствующего многогранника на плоском металлическом листе, изгибов этого листа по линиям намеченных ребер многогранника и сварки «концов» листа для образования последнего ребра многогранника. Камера включает металлические стенки 1, дверной проем, металлическое дно 2 камеры, сливной патрубок 3 дна камеры, патрубок 4 налива воды, расположенный в верхней части 5 камеры, а также металлическое фальшдно 6, выполненное поворотным. При этом дно 2 и фальшдно 6 совместно выполнены в форме полой пирамиды 7, так что ее основание является фальшдном 6, ее боковые грани являются дном 2, ее полость является полостью дна 2 камеры налива, а ее вершина ориентирована вниз и в ней установлен сливной патрубок 3. В свою очередь стенки 1 камеры налива совместно с ее дверным проемом выполнены в форме прямой призмы 8, так что одна боковая грань этой призмы является этим дверным проемом, другие боковые грани этой призмы являются этими стенками 1, а боковые ребра 9 этой призмы 8 своими нижними концами сопряжены с верхними концами соответствующих ребер 10 пирамиды 7 в точке 11 их соединения сваркой. 1 ил.

Камера налива воды в тару покупателя воды с водостоком для перелившейся воды в процессе аквавендинга, которая включает металлические стенки камеры налива, дверной проём камеры налива, металлическое дно камеры налива, которое с соответствующим сливным патрубком дна является частью водостока камеры налива и которое механически связано со стенками камеры налива, патрубок налива воды в тару покупателя воды, расположенный в верхней части камеры налива, а также металлическое фальшдно, выполненное с его настенным креплением внутри камеры налива с возможностью прохождения через него или в обход его перелившейся воды в полость дна камеры налива, отличающаяся тем, что указанные дно и фальшдно выполнены совместно в форме полой пирамиды, одно ребро которой выполнено сварным, а другие её рёбра выполнены в виде изгибов, при этом её основание является фальшдном камеры налива, её боковые грани – дном камеры налива, её полость – полостью дна камеры налива, а её вершина ориентирована вниз и в ней установлен сливной патрубок, а указанные стенки камеры налива совместно с её дверным проёмом выполнены в форме прямой призмы, так что одна боковая грань этой призмы является дверным проёмом камеры налива, другие боковые грани этой призмы являются стенками камеры налива, а боковые рёбра этой призмы своими нижними концами сопряжены с верхними концами соответствующих рёбер указанной пирамиды.
