КАМЕРА НАЛИВА ВОДЫ В ТАРУ ПОКУПАТЕЛЯ ВОДЫ В ПРОЦЕССЕ АКВАВЕНДИНГА Российский патент 2025 года по МПК B67C3/00

Область техники, к которой относится изобретение

Изобретение относится к аквавендинговым аппаратам, т.е. к автоматам продажи воды путём автоматически управляемой выдачи воды в тару покупателя воды.

Уровень техники

Камера налива воды в тару покупателя воды в процессе аквавендинга является, как известно, необходимым узлом любого аквавендингового аппарата (см, например, патенты RU 199586, 208499, 214141, 2725515, 2725525, 2738208, 2753623, 2775871, 2775872, 2784194, патентообладатель В.В. Вяткин).

При этом каждая известная камера налива характеризуются тем, что она установлена на лицевой панели аквавендингового аппарата с внутренней стороны этой лицевой панели, выполненной при этом с окном в эту камеру налива для возможности временного размещения в этой камере через это окно тары покупателя воды (прототип: см. описание изобретения по патенту RU № 2725515 С1, МПК B67C 3/00, опубликовано 02.07.2020 Бюл. № 19).

Все перечисленные признаки известной камеры (прототипа) являются общими с признаками заявленного для патентования технического решения.

Причина, препятствующая получению в известной камере технического результата, который обеспечивается заявленным для патентования техническим решением, заключается в отсутствии у неё средства временного размещения заполненной водой тары покупателя воды на уровне камеры налива воды и за пределами этой камеры.

Техническая проблема, на решение которой направлено заявленное для патентования техническое решение, заключается в необходимости физического упрощения для покупателя воды кантования тары (ёмкостей 5, 19 литров) в процессе покупки воды при минусовых температурах окружающего воздуха, так чтобы была исключена необходимость установки заполненной водой тары непосредственно на землю в непосредственной близости от аквавендингового аппарата.

Раскрытие сущности изобретения.

Технический результат заключается в исключении возможности образования в зимнее время на подоконнике наледи, затрудняющей использование подоконника для кантования тары путём скользящего перемещения пустой тары с подоконника в камеру налива и заполненной водой тары из камеры налива на подоконник. Таким образом, заполненную тару покупатель не вынимает на весу из камеры налива (как это подразумевается в прототипе) и не устанавливает эту тару на землю вблизи аквавендингового аппарата (как это подразумевается в прототипе, что загрязняет днище тары), а лишь скользящим, не требующим усилия движением покупатель выдвигает тару из камеры налива на подоконник камеры налива, что благодаря скольжению уменьшает указанное плечо силы и не приводит к загрязнению днища тары (гигиенический эффект). Этот технический результат значительно усиливается в ситуации, когда покупатель намерен купить воду в две тары (например, в две ёмкости по 5 литров, что весьма распространено). В этом случае, как предполагается в прототипе, он (покупатель) сначала осуществляет действие по заполнению водой первой тары, а вторую (пустую) тару он устанавливает на землю, вследствие чего загрязняет днище второй тары). Затем, как предполагается в прототипе, после заполнения первой тары он эту первую тару с водой устанавливает на землю и этим загрязняет её днище, а вторую тару с загрязнённым днищем устанавливает в камеру налива, чем её загрязняет. В итоге он (покупатель) приходит домой с двумя заполненными водой ёмкостями (тарами) по 5 литров, днища которых загрязнены, чем нарушает эпидемиологическую безопасность своего жилища. Этого недостатка не имеет заявленное техническое решение, предусматривающее временное расположение до 4-х ёмкостей по 5 литров (с водой или без воды) на подоконнике камеры налива или 2-х ёмкостей по 19 литров.

Кроме того, технический результат заключается в том, что полый подоконник имеет возможность аэродинамического сообщения с внутренним пространством аквавендингового аппарата, что создаёт возможность обогрева рабочей (верхней) поверхности подоконника за счёт теплого воздуха внутреннего пространства аквавендингового аппарата с целью создания препятствия для обледенения подоконника при отрицательных температурах окружающего воздуха. При этом нижняя поверхность и боковые поверхности подоконника предполагаются утеплёнными.

Достигается технический результат тем, что камера налива воды в тару покупателя воды в процессе аквавендинга, которая установлена на лицевой панели аквавендингового аппарата с внутренней стороны этой лицевой панели, выполненной при этом с окном в эту камеру налива воды для возможности временного размещения в этой камере налива воды через это окно тары покупателя воды, согласно изобретения окно камеры налива снабжено подоконником, расположенным с наружной стороны указанной лицевой панели, при этом этот подоконник выполнен полым с возможностью аэродинамического сообщения его полости только с внутренним пространством аквавендингового аппарата.

Краткое описание чертежей

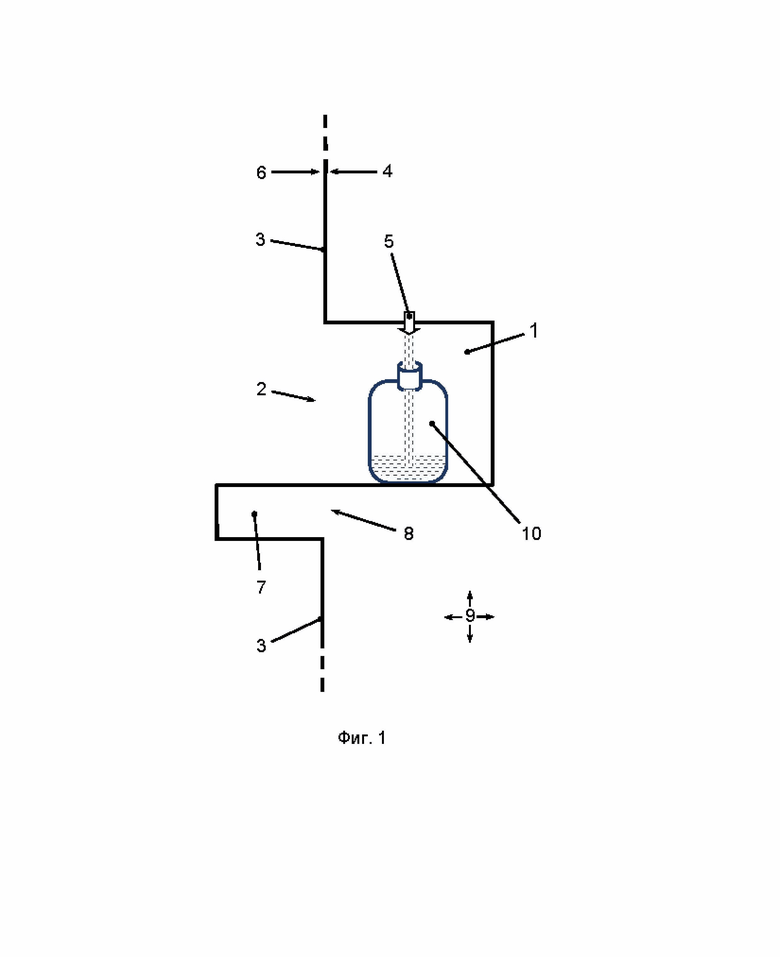

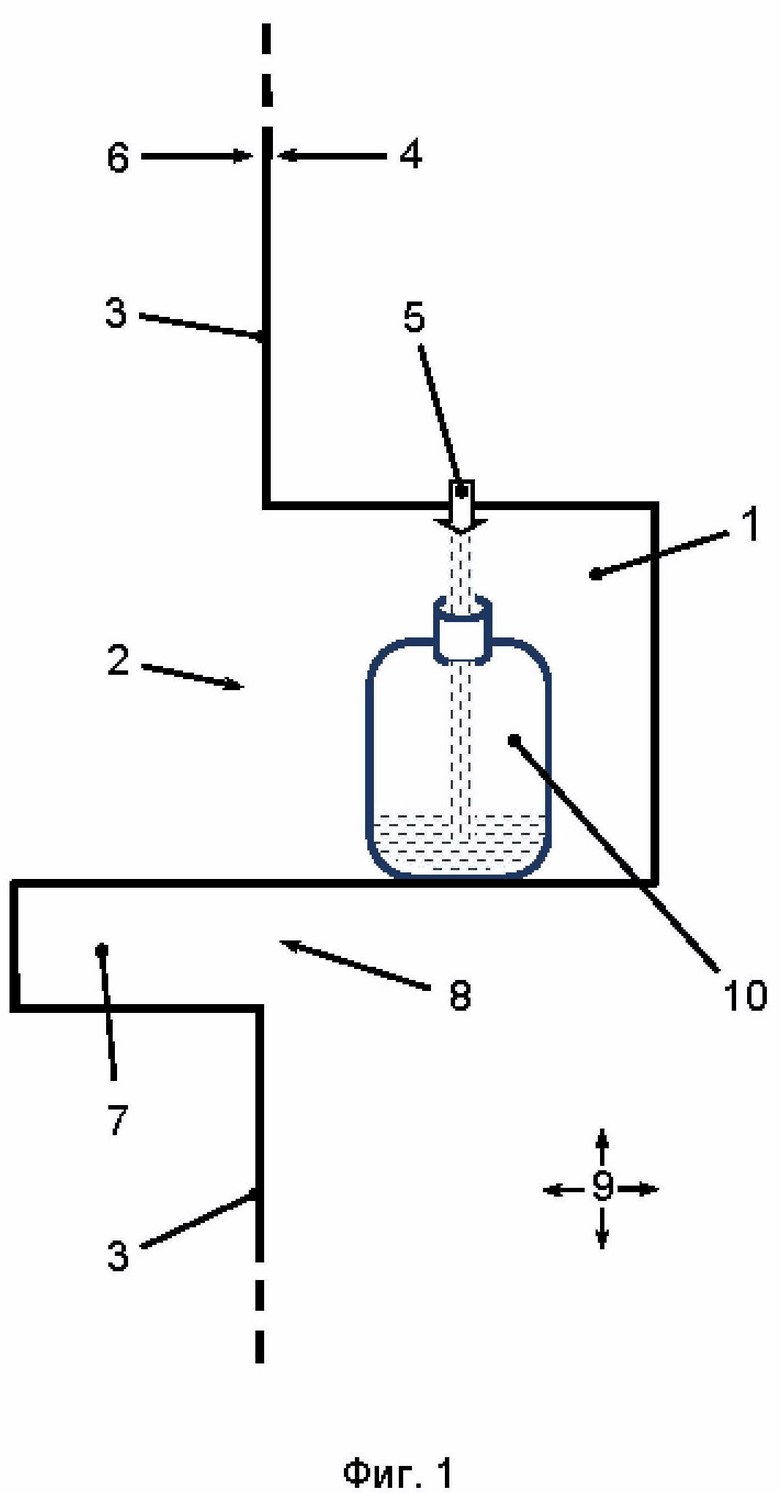

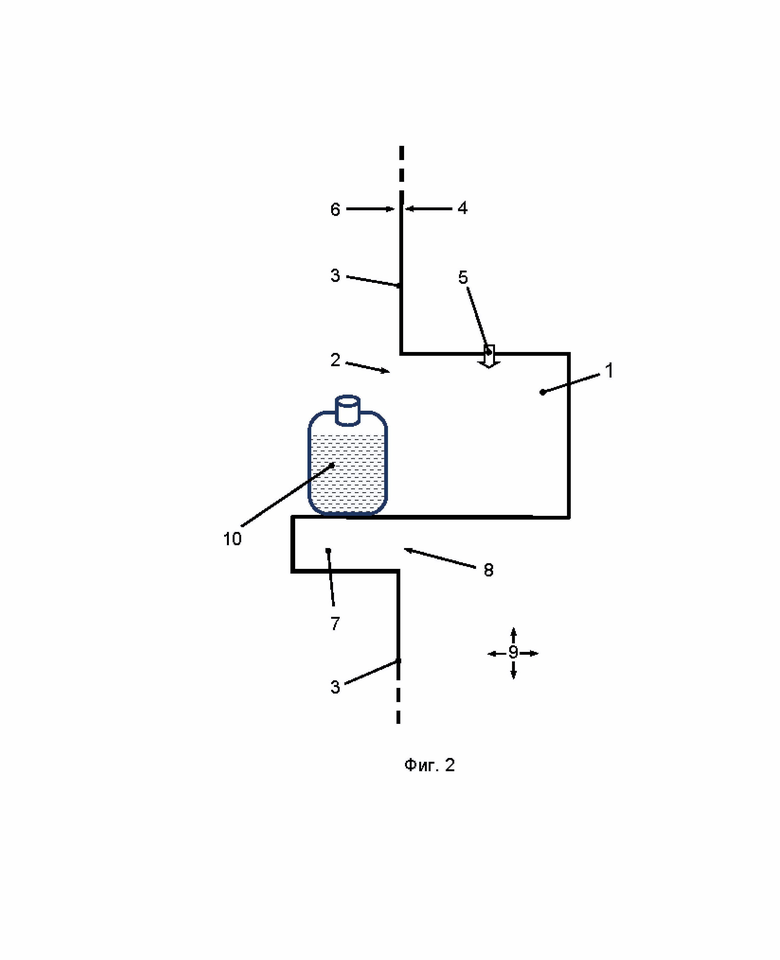

На фиг. 1 приведено схематическое (в вертикальном поперечном сечении) изображение камеры налива воды с расположенной в ней тарой покупателя воды в процессе наполнения этой тары водой; на фиг. 2 схематично показана та же камера с той же тарой, заполненной водой и расположенной на подоконнике.

Осуществление изобретения

Камера 1 налива воды в тару 10 покупателя воды в процессе аквавендинга представляет собой металлический короб с окном 2, которое может быть закрыто дверцей (дверца не показана). При этом камера 1 установлена на лицевой панели 3 аквавендингового аппарата с внутренней стороны 4 этой панели 3. В верхней части камеры 1 установлен патрубок 5 налива воды в тару 10 покупателя воды. В нижней части камеры 1 с наружной стороны 6 лицевой панели 3 установлен полый подоконник 7, представляющий собой металлический короб с окном 8 для возможности аэродинамического сообщения через это окно 8 полости подоконника 7 с внутренним пространством 9 аквавендингового аппарата.

Использование камеры налива воды заключается в следующем.

Покупатель воды устанавливает пустую тару 10 в камеру налива 1 под патрубок 5 и запускает процесс наполнения тары 10 водой (фиг. 1). После заполнения тары 10 водой покупатель скользящим движением перемещает заполненную водой тару 10 на подоконник 7 (фиг. 2), закручивает на горлышке тары крышку, после чего снимает наполненную водой тару 10 с подоконника 7 и, не устанавливая тару 10 на землю, уходит с покупкой.

Изобретение относится к аквавендинговым аппаратам, т.е. к автоматам продажи воды путём автоматически управляемой выдачи воды в тару покупателя воды. Камера 1 налива воды в тару 10 покупателя воды в процессе аквавендинга представляет собой металлический короб с окном 2. При этом камера 1 установлена на лицевой панели 3 аквавендингового аппарата с внутренней стороны 4 этой панели 3. В верхней части камеры 1 установлен патрубок 5 налива воды в тару 10 покупателя воды. В нижней части камеры 1 с наружной стороны 6 лицевой панели 3 установлен полый подоконник 7, представляющий собой металлический короб с окном 8 для возможности аэродинамического сообщения через это окно 8 полости подоконника 7 с внутренним пространством 9 аквавендингового аппарата. Технический результат заключается в обеспечении возможности облегчённого кантования покупателем заполненной водой тары за счёт скользящего перемещения заполненной водой тары из камеры налива на подоконник, расположенный на уровне камеры. 2 ил.

Камера (1) налива воды в тару покупателя воды в процессе аквавендинга, которая установлена на лицевой панели (3) аквавендингового аппарата с внутренней стороны (4) этой лицевой панели, выполненной при этом с окном (2) в камеру (1) налива воды для возможности временного размещения в этой камере (1) через это окно (2) тары (10) покупателя воды, отличающаяся тем, что указанное окно (2) снабжено подоконником (7), расположенным с наружной стороны (6) указанной лицевой панели (3), при этом подоконник (7) выполнен металлическим, полым и с окном (8) с возможностью аэродинамического сообщения его полости через это окно (8) только с внутренним пространством (9) аквавендингового аппарата, а нижняя поверхность и боковые поверхности подоконника (7) выполнены утеплёнными.
