КАМЕРА НАЛИВА ВОДЫ В ТАРУ ПОКУПАТЕЛЯ ВОДЫ АКВАВЕНДИНГОВОГО АППАРАТА, СНАБЖЁННАЯ ДЕРЖАТЕЛЕМ ТАРЫ НА ВЕСУ ПОД ПАТРУБКОМ НАЛИВА ВОДЫ Российский патент 2024 года по МПК B67D7/02

Область техники, к которой относится изобретение

Изобретение относится к аквавендинговым аппаратам, т.е. к автоматам продажи питьевой воды путем автоматически управляемой выдачи воды в тару покупателя воды, устанавливаемую в камеру налива воды путем ее подвешивания за горлышко под патрубком налива воды при помощи держателя тары на весу.

Уровень техники

Известны разные, отличающиеся деталями, конструкции камеры налива воды в тару покупателя воды аквавендингового аппарата, снабженной держателем тары на весу под патрубком налива воды, общим признаком которых, кроме наличия указанного держателя, является выполнение верхней стенки камеры (т.е. крышки, потолка камеры) плоской, а именно в виде горизонтально расположенной пластины, на которой закреплены указанные патрубок и держатель тары (см., например, патенты RU 180571 U1, 197311 U11, 2725515 С1).

В качестве прототипа выбрана камера налива воды в тару покупателя воды аквавендингового аппарата, снабженная держателем тары на весу под патрубком налива воды, конструкция которой представлена в описании полезной модели по патенту RU №180571 U1, МПК В67С 3/00, B67D 7/00, опубликовано 18.06.2018 Бюл. №17, патентообладатель Бакалейко В. В.

Известная камера налива воды в тару покупателя воды аквавендингового аппарата, снабженная держателем тары на весу под патрубком налива воды (прототип), представляет собой открытый с передней стороны аквавендингового аппарата и установленный на лицевой панели аквавендингового аппарата короб, образованный боковыми, верхней, задней стенками камеры налива, а также днищем камеры налива, при этом внутри этого короба на верхней стенке камеры налива установлены патрубок налива воды в тару покупателя воды и сопряженный с этим патрубком держатель тары на весу под патрубком, при этом указанная верхняя стенка камеры налива выполнена плоской.

Признаки известной камеры налива (прототипа), общие с признаками заявленной для патентования камеры, заключаются в том, что известная камера налива представляет собой открытый с передней стороны аквавендингового аппарата и установленный на лицевой панели аквавендингового аппарата короб, образованный боковыми, верхней, задней стенками камеры налива, а также днищем камеры налива, при этом внутри этого короба на верхней стенке камеры налива установлены патрубок налива воды в тару покупателя воды и сопряженный с этим патрубком держатель тары на весу под патрубком.

Причина, препятствующая получению в известной камере (прототипе) технического результата, который обеспечивается предлагаемой для патентования камерой, заключается в том, что в известной камере верхняя стенка выполнена плоской, что не дает возможности покупателю воды осуществить подвешивание тары на держателе одной рукой, удерживающей тару за ручку на горлышке тары, так как держатель расположен под верхней стенкой в непосредственной близости к ее плоскости и по этой причине эта плоскость создает препятствие для руки покупателя воды.

Техническая проблема, на решение которой направлено предлагаемое для патентования техническое решение, заключается в необходимости упрощения процедуры подвешивания пустой тары на указанном держателе тары на весу и процедуры снятия заполненной водой тары с этого держателя.

Раскрытие сущности изобретения

Технический результат, обеспечивающий решение указанной технической проблемы, заключается в создании под верхней стенкой (крышкой, крышей, потолком) камеры налива в плоскости расположения держателя функционального пространства для руки покупателя воды путем увеличения расстояния между горизонтальной плоскостью расположения держателя и плоскостью части верхней стенки за счет расположения этой части стенки наклонно к указанной горизонтальной плоскости, вследствие чего и образуется указанное функциональное пространство, так что покупатель получает возможность расположить в этом функциональном пространстве под верхней наклонной стенкой камеры сжатую в кулак кисть его руки, удерживающую тару за ее ручку.

Достигается технический результат тем, что камера налива воды в тару покупателя воды аквавендингового аппарата, снабженная держателем тары на весу под патрубком налива воды, представляет собой открытый с передней стороны аквавендингового аппарата и установленный на лицевой панели 1 аквавендингового аппарата короб 2, образованный боковыми, верхней 3, задней 6 стенками камеры налива, а также днищем 7 камеры налива, при этом внутри этого короба 2 на верхней стенке 3 камеры налива установлены патрубок 8 налива воды в тару покупателя воды и сопряженный с этим патрубком держатель 9 тары на весу под патрубком, характеризующаяся тем, что верхняя стенка 3 камеры налива выполнена в виде тупого двугранного угла α между передней гранью 4 этого угла, являющейся передней гранью верхней стенки 3 камеры налива, и задней гранью 5 этого угла, являющейся задней гранью верхней стенки 3 камеры налива, при этом двугранный угол α ориентирован его внутренней областью вверх, ребро 10 этого угла α расположено поперечно боковым стенкам камеры налива, передняя грань 4 этого угла α расположена наклонно относительно горизонтальной плоскости с образованием под ним функционального пространства 11 с возможностью расположения в нем кисти руки покупателя воды, осуществляющего установку в камеру налива воды тары путем фиксации тары на весу на держателе 9, а задняя грань 5 этого угла α расположена в горизонтальной плоскости, сопряжена с задней стенкой 6 камеры налива и при этом на задней грани 5 установлены патрубок 8 и держатель 9.

Краткое описание чертежей

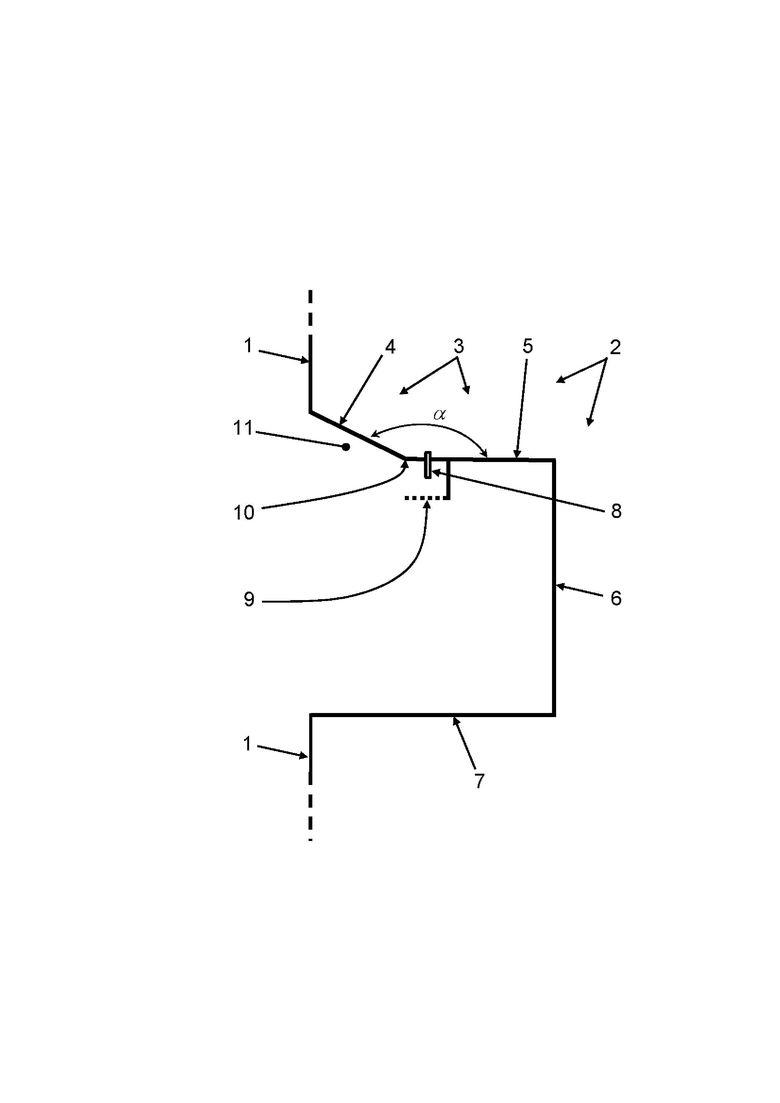

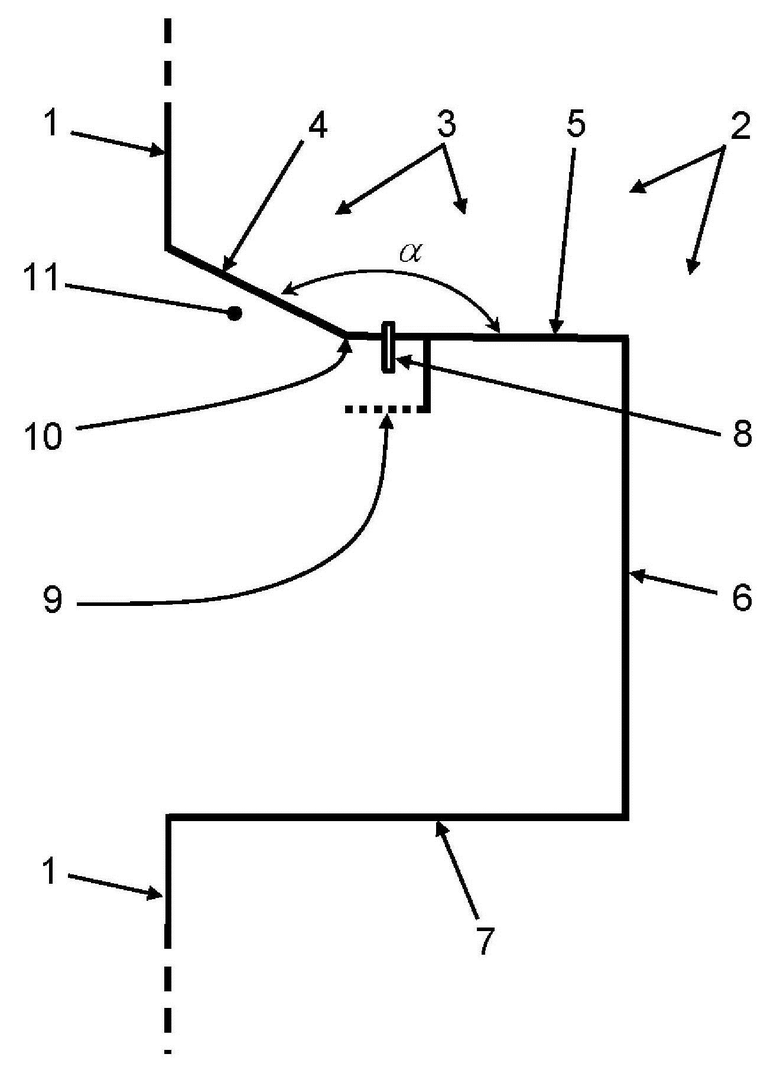

На прилагаемой фигуре (без номера) приведено схематическое изображение поперечного сечения заявленной камеры вертикальной плоскостью, перпендикулярной лицевой панели 1 аквавендингового аппарата.

Осуществление изобретения

Камера налива воды представляет собой открытый с передней стороны аквавендингового аппарата и установленный на его лицевой панели 1 металлический короб 2, который содержит две боковые стенки камеры налива (на чертеже не показаны и позициями не обозначены, но подразумеваются), верхнюю стенку 3 камеры налива (крышку, крышу, потолок камеры), включающую переднюю 4 и заднюю 5 грани этой стенки, заднюю стенку 6 камеры налива, а также днище 7 камеры налива. Внутри камеры налива (т.е. внутри короба 2) на верхней стенке 3 установлены патрубок 8 налива воды в тару покупателя воды и сопряженный с ним держатель 9 тары на весу под патрубком 8, предназначенный для подвешивания этой тары за горлышко под этим патрубком.

Верхняя стенка 3 камеры налива (короба 2) выполнена в виде тупого двугранного угла α, гранями которого являются указанные передняя 4 и задняя 5 грани верхней стенки 3 камеры налива. При этом данный угол α ориентирован вверх его внутренней областью, а ребро 10 этого угла расположено поперечно (перпендикулярно) боковым стенкам камеры налива. Кроме того, передняя грань 4 верхней стенки 3 камеры налива (т.е. передняя грань 4 угла α) расположена наклонно относительно горизонтальной плоскости (под углом α) для образования под ним функционального пространства 11, а задняя грань 5 верхней стенки 3 камеры налива (т.е. задняя грань 5 угла α) расположена в горизонтальной плоскости и сопряжена с задней стенкой 6 камеры. При этом указанные патрубок 8 налива и держатель 9 тары установлены на этой задней грани 5 с примыканием к ребру 10.

Функционирование камеры налива заключается в следующем.

Покупатель воды имеет намерение купить воду в искомом аквавендинговом аппарате в свою тару, которую он принес с собой, и которая обычно представляет собой бутыль с узким горлышком и торцевым фланцем для крепления тары под патрубком 8 на держателе 9 камеры налива аквавендингового аппарата. Для этого он (покупатель) удерживает на весу свою пустую тару за ее (тары) относительно подвижную ручку своей левой рукой путем охвата указанной подвижной ручки тары пальцами кисти своей левой руки с конфигурированием этих пальцев в кулак. Затем он вводит этот сконфигурированный таким образом кулак в функциональное пространство 11 камеры налива под переднюю грань 4 верхней стенки 3 камеры налива и тем самым продвигает своей левой рукой свою пустую тару в камеру налива к держателю 9 и фиксирует ее (тару) на держателе 9 под патрубком 8 на весу, не прибегая при этом к помощи своей правой руки. Синхронно с этим своей правой рукой он (покупатель) осуществляет действия, предусмотренные публичной офертой аквавендингового аппарата, в результате чего этот аппарат осуществляет выдачу воды в тару покупателя воды. Далее покупатель извлекает заполненную водой тару из камеры налива воды. Для этого он вновь вводит кисть своей левой руки, еще не сконфигурированную в кулак, в упомянутое пространство 11, захватывает пальцами кисти своей левой руки ручку тары, образуя тем самым вновь конфигурацию кулака в пространстве 11, и выводит этот вновь сконфигурированный кулак вместе с тарой из камеры налива.

Изобретение относится к аквавендинговым аппаратам, т.е. к автоматам продажи питьевой воды путём автоматически управляемой выдачи воды в тару покупателя воды, устанавливаемую в камеру налива воды путём её подвешивания за горлышко под патрубком налива воды при помощи держателя тары на весу. Камера налива воды в тару покупателя воды аквавендингового аппарата, снабжённая держателем тары на весу под патрубком налива воды, представляющая собой открытый с передней стороны аквавендингового аппарата и установленный на лицевой панели (1) аквавендингового аппарата короб (2), образованный боковыми, верхней (3), задней (6) стенками камеры налива, а также днищем (7) камеры налива, при этом внутри этого короба (2) на верхней стенке (3) камеры налива установлены патрубок (8) налива воды в тару покупателя воды и сопряжённый с этим патрубком держатель (9) тары на весу под патрубком, отличается тем, что верхняя стенка (3) камеры налива выполнена в виде тупого двугранного угла (α) между передней гранью (4) этого угла, являющейся передней гранью верхней стенки (3) камеры налива, и задней гранью (5) этого угла, являющейся задней гранью верхней стенки (3) камеры налива, при этом двугранный угол (α) ориентирован его внутренней областью вверх, ребро (10) этого угла (α) расположено поперечно боковым стенкам камеры налива, передняя грань (4) этого угла (α) расположена наклонно относительно горизонтальной плоскости с образованием под ним функционального пространства (11) с возможностью расположения в нём кисти руки покупателя воды, осуществляющего установку в камеру налива воды тары путём фиксации тары на весу на держателе (9), а задняя грань (5) этого угла (α) расположена в горизонтальной плоскости, сопряжена с задней стенкой (6) камеры налива и при этом на задней грани 5 установлены патрубок (8) и держатель (9). Технический результат заключается в создании под верхней стенкой камеры налива в плоскости расположения держателя функционального пространства для руки покупателя воды путём увеличения расстояния между горизонтальной плоскостью расположения держателя и плоскостью части верхней стенки за счёт расположения этой части стенки наклонно к указанной горизонтальной плоскости, вследствие чего и образуется указанное функциональное пространство, так что покупатель получает возможность расположить в этом функциональном пространстве под верхней наклонной стенкой камеры сжатую в кулак кисть его руки, удерживающую тару за её ручку. 1 ил.

Камера налива воды в тару покупателя воды аквавендингового аппарата, снабжённая держателем тары на весу под патрубком налива воды, представляющая собой открытый с передней стороны аквавендингового аппарата и установленный на лицевой панели (1) аквавендингового аппарата короб (2), образованный боковыми, верхней (3), задней (6) стенками камеры налива, а также днищем (7) камеры налива, при этом внутри этого короба (2) на верхней стенке (3) камеры налива установлены патрубок (8) налива воды в тару покупателя воды и сопряжённый с этим патрубком держатель (9) тары на весу под патрубком, отличающаяся тем, что верхняя стенка (3) камеры налива выполнена в виде тупого двугранного угла (α) между передней гранью (4) этого угла, являющейся передней гранью верхней стенки (3) камеры налива, и задней гранью (5) этого угла, являющейся задней гранью верхней стенки (3) камеры налива, при этом двугранный угол (α) ориентирован его внутренней областью вверх, ребро (10) этого угла (α) расположено поперечно боковым стенкам камеры налива, передняя грань (4) этого угла (α) расположена наклонно относительно горизонтальной плоскости с образованием под ним функционального пространства (11) с возможностью расположения в нём кисти руки покупателя воды, осуществляющего установку в камеру налива воды тары путём фиксации тары на весу на держателе (9), а задняя грань (5) этого угла (α) расположена в горизонтальной плоскости, сопряжена с задней стенкой (6) камеры налива и при этом на задней грани 5 установлены патрубок (8) и держатель (9).
