ЦЕНТРАТОР БУТЫЛКИ ДЛЯ КАМЕРЫ НАЛИВА ВОДЫ АКВАВЕНДИНГОВОГО АППАРАТА Российский патент 2025 года по МПК B67C3/00

Область техники, к которой относится изобретение

Изобретение относится к устройствам наполнения водой бутылок покупателей воды, а именно к устройствам для переливания воды из акварезервуара аквавендингового аппарата в переносные емкости (бутылки покупателей воды) с целью розничной продажи воды посредством аквавендинга.

Уровень техники

Известен центратор бутылки для камеры налива воды аквавендингового аппарата (прототип), который представляет собой отрезок гнутого профиля, образованного расположенными под прямым углом смежными элементами гнутого профиля - опорной полкой (горизонтальной стенкой в терминологии прототипа) и двумя боковыми (вертикальными) стенками, расположенными по одну сторону от опорной полки, так что в поперечном сечении профиля они образуют перевернутую в рабочем положении центратора П-форму. При этом указанные боковые стенки снабжены двумя отгибами для крепления центратора к верхней стенке камеры налива. Кроме того, в опорной полке выполнен центрируюгций вырез для центровки горлышка бутылки покупателя относительно патрубка налива воды, так что контур этого выреза образован двумя параллельными прямыми, дугой радиуса R₁, посредством которой эти прямые сопряжены между собой со стороны их задних концов, и двумя одинаковыми расходящимися дугами радиуса R₂, посредством которых передние концы этих параллельных прямых сопряжены с отрезками передней торцевой линии опорной полки гнутого профиля, так что R₂ меньше R₁. Кроме того, опорная полка для повышения сопротивления ее изгибу снабжена ребром жесткости, выполненным вдоль задней торцевой линии этой полки перпендикулярно плоскости этой полки и плоскостям указанных боковых стенок и при этом оно (ребро жесткости) ориентировано относительно плоскости опорной полки в том же направлении, в каком ориентированы боковые стенки относительно той же плоскости полки, т.е. вверх в рабочем положении центратора (см. описание изобретения по патенту RU 2725515 С1, а именно, от строки 39 на стр. 7 до строки 9 на стр. 8, МПК В67С 3/00, опубликовано 02.07.2020 Бюл. №19, патентообладатель Вяткин В.В.)

Признаки известного технического решения (прототипа), общие с признаками заявленного технического решения, заключаются в том, что центратор бутылки для камеры налива воды аквавендингового аппарата представляет собой отрезок гнутого профиля, включающего опорную полку, выполненную с центрирующим вырезом, предназначенным для удержания и центровки горлышка бутылки, и с ребром жесткости, а также две боковые стенки, которые выполнены с отгибами для крепления центратора к верхней стенке камеры налива, при этом эти боковые стенки вместе с указанной опорной полкой образуют в поперечном сечении указанного гнутого профиля перевернутую в рабочем положении центратора П-форму, а указанное ребро жесткости расположено перпендикулярно плоскости опорной полки и плоскостям боковых стенок гнутого профиля.

Причина, препятствующая получению в известном центраторе бутылки для камеры налива воды аквавендингового аппарата технического результата, который обеспечивается заявленным техническим решением, заключается в отсутствии у известного центратора функции отвода воды, перелившейся через бутылку в процессе ее заполнения водой в камере налива воды.

Техническая проблема, на решение которой направлен заявленный для патентования центратор бутылки, заключается в необходимости расширения функционала этого центратора за счет возможности отвода перелившейся через бутылку воды через этот центратор.

Раскрытие сущности изобретения

Технический результат, опосредствующий решение данной технической проблемы, заключается в реализации указанного назначения путем создания возможности отвода перелившейся воды, падающей вследствие перелива непосредственно прежде всего на опорную полку 1, а также отчасти и на боковые стенки 4 и 5 центратора. При этом в известном центраторе (прототипе) падающая вода от удара об эту полку 1 и эти стенки 4 и 5 разлетается по сторонам, попадая вследствие этого на стенки камеры налива воды и на самого покупателя воды к его неудовольствию, так что это создает известные проблемы, особенно в зимнее время (вода замерзает на стенках камеры). В заявленном же центраторе этого не происходит благодаря возможности падающей воды проходить сквозь эту полку 1 и сквозь эти стенки 4 и 5 вниз на днище камеры налива, откуда она отводится в канализацию. Эту возможность в заявленном центраторе как раз и обеспечивают угловые вырезы 7 и 8 в областях угловых сопряжений опорной полки 1 с боковыми стенками 4 и 5, через которые пролившаяся вода проходит через центратор. А кроме того, благодаря ориентации ребра жесткости 3 вниз в рабочем положении центратора (т.е. ориентации ребра 3 относительно плоскости опорной полки 1 в направлении, противоположном ориентации боковых стенок 4 и 5 относительно плоскости той же полки) это ребро не препятствует скатыванию пролившейся воды с опорной полки 1 вниз, что усиливает указанный эффект прохождения пролившейся воды через центратор вниз.

Достигается технический результат тем, что центратор бутылки для камеры налива воды аквавендингового аппарата представляет собой отрезок гнутого профиля, включающего опорную полку 1, выполненную с центрирующим вырезом 2, предназначенным для удержания и центрирования горлышка бутылки, и ребром жесткости 3, а также две боковые стенки 4 и 5, которые выполнены с отгибами 6 для крепления центратора к верхней стенке камеры налива, при этом эти боковые стенки 4 и 5 вместе с опорной полкой 1 образуют в поперечном сечении гнутого профиля перевернутую в рабочем положении центратора П-форму, а указанное ребро жесткости 3 расположено перпендикулярно плоскости опорной полки 1 и плоскостям боковых стенок 4 и 5, так что согласно изобретению он (центратор бутылки) выполнен с двумя противоположно расположенными в углах этой перевернутой П-формы угловыми вырезами 7 и 8, выполненными как в опорной полке 1, так и в боковых стенках 4 и 5 в областях их (полки 1 и стенок 4, 5) соответствующих угловых сопряжений.

Достигается технический результат также тем, что ребро жесткости 3 выполнено с его ориентацией относительно плоскости опорной полки 1 в направлении, противоположном ориентации боковых стенок 4 и 5 относительно плоскости той же полки 1. Краткое описание чертежей

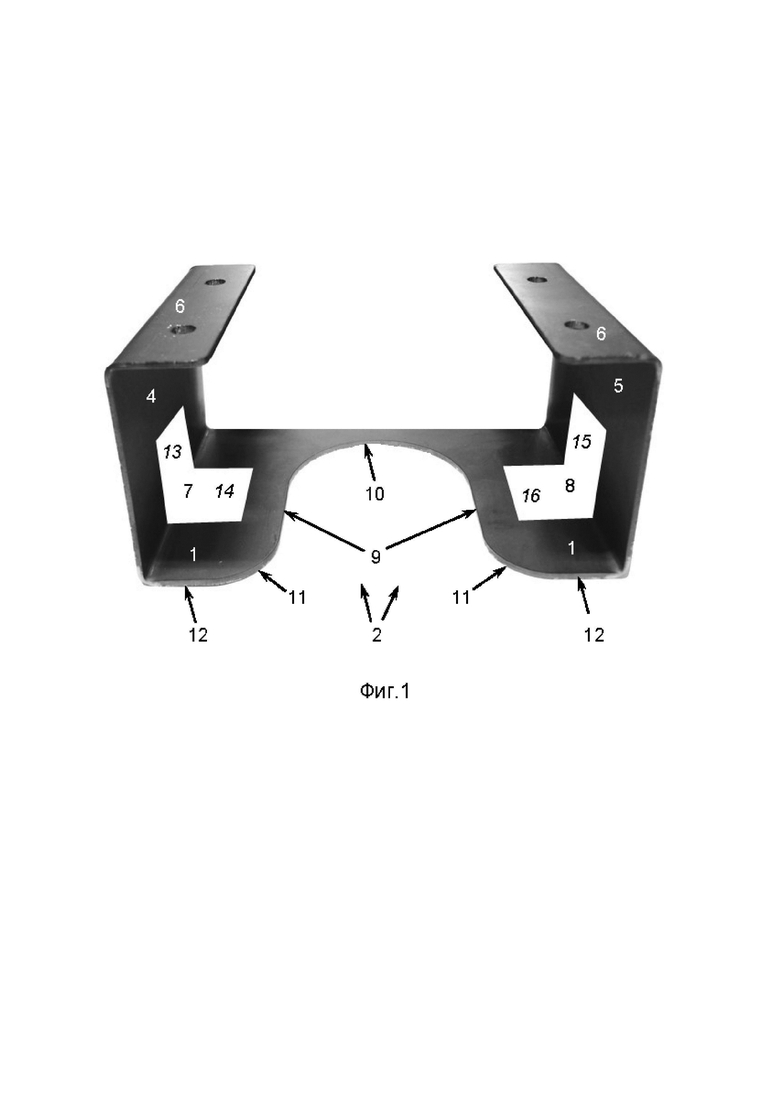

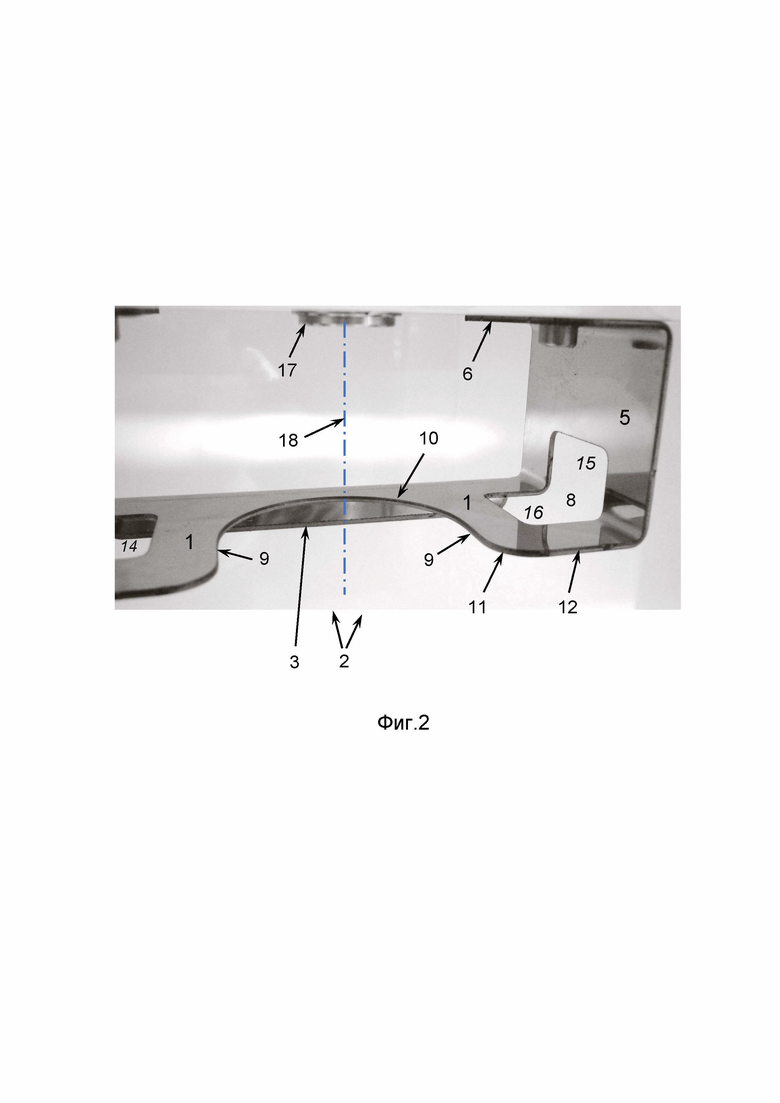

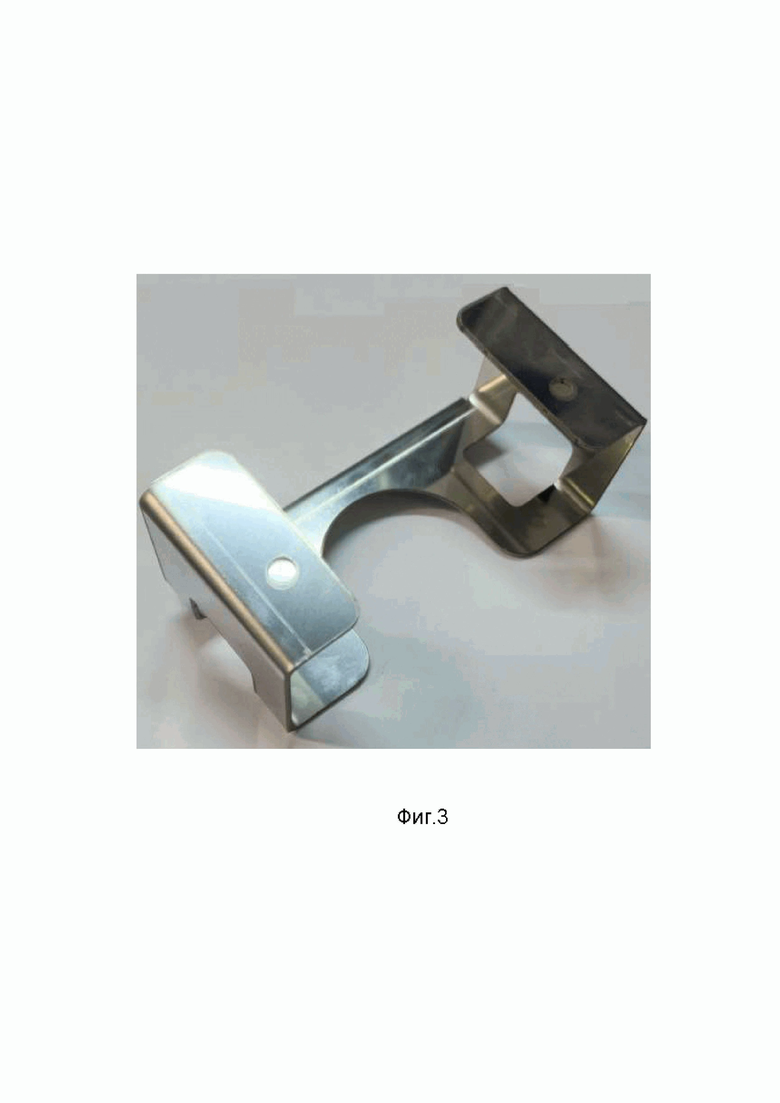

На фиг. 1 показано объемное изображение заявленного центратора бутылки как такового (вид спереди и сверху относительно покупателя воды, при этом ребро жесткости 3 не видно); на фиг. 2 показано объемное изображение части указанного центратора, закрепленного на верхней стенке камеры налива при помощи отгибов 6, при этом видно ребро жесткости 3; на фиг. 3 представлена фотография опытного образца центратора бутылки, прошедшего испытания на действующем аквавендинговом аппарате, подтвердившие заявленный технический результат. Осуществление изобретения

Заявленный центратор бутылки представляет собой отрезок гнутого металлического профиля, образованного расположенными под прямыми углами смежными элементами этого профиля, а именно, опорной полкой 1 (являющейся горизонтальной полкой в рабочем положении центратора) и двумя боковыми стенками 4 и 5 (являющимися вертикальными стенками в рабочем положении центратора), так что стенки 4 и 5 расположены по одну сторону от плоскости полки 1 (т.е. сверху относительно полки) с образованием перевернутой в рабочем положении центратора П-формы. В свою очередь опорная полка 1 выполнена с центрирующим вырезом (с просечкой) 2, предназначенным для удержания и центрирования горлышка бутылки, и с ребром жесткости 3, расположенным перпендикулярно плоскости опорной полки 1 и плоскостям боковых стенок 4 и 5. При этом ребро жесткости 3 ориентировано вниз в рабочем положении центратора, т.е. ориентировано относительно плоскости опорной полки 1 в направлении, противоположном ориентации боковых стенок 4 и 5 относительно плоскости той же полки 1. Необходимость этого ребра 3 обусловлена необходимостью повышения сопротивления опорной полки 1 изгибу от действия силы тяжести, создаваемой удержанием бутылки с водой на весу центратора. Кроме того, боковые стенки 4 и 5 выполнены с отгибами 6 для крепления центратора на верхней стенке камеры налива (в отгибах для этого выполнены отверстия).

В свою очередь контур центрирующего выреза 2 образован двумя перпендикулярными ребру жесткости 3 параллельными прямыми 9, дугой 10 радиуса R₁₀, посредством которой эти прямые сопряжены между собой со стороны их задних концов, и двумя одинаковыми расходящимися дугами 11 радиуса R₁₁, посредством которых передние концы прямых 9 сопряжены с отрезками 12 передней торцевой линии опорной полки 1, так что R₁₁ меньше R₁₀. При этом величина R₁₀ определяется расстоянием между прямыми 9 (удвоенный R₁₀ равен расстоянию между прямыми 9), которое в свою очередь определяется соответствующим диаметром горлышка стандартной бутылки. Что касается величины R₁₁, то в ее отношении определенного регламента нет, так как дуги 11 нужны лишь для плавного вхождения горлышка бутылки в центрирующий вырез 2, причем обычно до упора в дугу 10.

Кроме того, центратор бутылки выполнен с двумя угловыми вырезами 7 и 8, противоположно расположенными в углах указанной перевернутой П-формы гнутого профиля. При этом угловой вырез 7 образован двумя прямоугольными вырезами 13 и 14, причем вырез 13 выполнен в боковой стенке 4, а вырез 14 выполнен в опорной полке 1 с непосредственным примыканием к вырезу 13 так, что вместе эти вырезы 13 и 14 образуют единый угловой вырез 7. То же и в отношении углового выреза 8, который образован двумя прямоугольными вырезами 75 и 16, причем вырез 75 выполнен в боковой стенке 5, а вырез 16 выполнен в опорной полке 1 с непосредственным примыканием к вырезу 75 так, что вместе эти вырезы 75 и 16 образуют единый угловой вырез 8.

Функционирование центратора бутылки заключается в следующем.

Центратор устанавливают в камере налива (камера налива не показана), закрепляя при помощи отгибов 6 на верхней стенке камеры налива так, чтобы ось патрубка 17 налива воды была расположена на одной вертикальной оси 18 с центром условной окружности, заданной упомянутым выше радиусом R₁₀ дуги 10.

Покупатель воды, намеревающийся купить воду, устанавливает свою бутылку для воды в камеру налива воды, вводя горлышко этой бутылки ее узкой частью в центрирующий вырез 2 до опора в дугу 10 центратора. Далее в процессе отпуска покупателю воды может возникнуть перелив воды через край горлышка бутылки и эта перелившаяся вода падает на опорную полку 1 и попутно на боковые стенки 4 и 5, которые при этом в углах их перевернутой П-формы снабжены угловыми вырезами 7 и 8. Благодаря этим вырезам 7 и 8 перелившаяся вода не разбрызгивается по сторонам, а благополучно проходит через эти вырезы вниз вдоль бутылки на днище камеры налива, с которого она также благополучно удаляется в канализацию. При этом ориентированное вниз ребро жесткости 3 этому не препятствует благодаря именно такой его ориентации.

Изобретение относится к устройствам наполнения водой бутылок покупателей воды, а именно к устройствам для переливания воды из акварезервуара аквавендингового аппарата в переносные емкости с целью розничной продажи воды посредством аквавендинга. Центратор бутылки для камеры налива воды аквавендингового аппарата представляет собой отрезок гнутого профиля, включающего опорную полку 1, выполненную с центрирующим вырезом 2 и ребром жесткости 3, а также две боковые стенки 4 и 5, которые выполнены с отгибами 6 для крепления центратора. При этом стенки 4 и 5 вместе с полкой 1 образуют в поперечном сечении гнутого профиля перевернутую в рабочем положении центратора П-форму. Кроме того, центратор выполнен с двумя противоположно расположенными в углах этой перевернутой П-формы угловыми вырезами 7 и 8, выполненными как в опорной полке 1, так и в боковых стенках 4 и 5 в областях их (полки 1 и стенок 4, 5) соответствующих угловых сопряжений. Технический результат заключается в реализации указанного назначения путем создания возможности отвода перелившейся воды, падающей вследствие перелива непосредственно на опорную полку 1, а также отчасти и на боковые стенки 4 и 5 центратора. 1 з.п. ф-лы, 3 ил.

1. Центратор бутылки для камеры налива воды аквавендингового аппарата, который представляет собой отрезок гнутого профиля, включающего опорную полку (1), выполненную с центрирующим вырезом (2), предназначенным для удержания и центрирования горлышка бутылки, и с ребром жесткости (3), а также две боковые стенки (4) и (5), которые выполнены с отгибами (6) для крепления центратора к верхней стенке камеры налива, при этом эти боковые стенки (4) и (5) вместе с опорной полкой (1) образуют в поперечном сечении гнутого профиля перевернутую в рабочем положении центратора П-форму, а указанное ребро жесткости (3) расположено перпендикулярно плоскости опорной полки (1) и плоскостям боковых стенок (4) и (5), отличающийся тем, что центратор бутылки выполнен с двумя противоположно расположенными в углах этой перевернутой П-формы угловыми вырезами (7) и (8), выполненными как в опорной полке (1), так и в боковых стенках (4) и (5) в областях их соответствующих угловых сопряжений.

2. Центратор бутылки по п.1, отличающийся тем, что ребро жесткости (3) выполнено с его ориентацией относительно плоскости опорной полки (1) в направлении, противоположном ориентации боковых стенок (4) и (5) относительно плоскости той же полки (1).
