Плоская сплоточная единица Российский патент 2025 года по МПК B63B35/62

Изобретение относится к сплаву лесоматериалов, в частности к плоским сплоточным единицам, и может быть использовано для поставок древесины потребителям по водным путям.

Известна плоская сплоточная единица (Пат. №2477698 РФ; МПК В63В 35/62, В65В 27/10; опубл. 20.03.2013), содержащая выровненный ряд круглых лесоматериалов, соединенных между собой двумя обвязками, каждая из которых выполнена в виде гибкой нити с верхней и нижней ветвями, на свободных концах которых смонтированы грузовые петли. На верхних ветвях гибких нитей обвязок подвижно установлены вертикальные стяжки и стопорные фиксаторы. Каждая вертикальная стяжка изготовлена из стального прутка в виде скобы длиной, равной 0,75 среднего диаметра бревен в ряду круглых лесоматериалов, а в ее средней части образован паз шириной, равной диаметру гибких нитей, для заводки в вертикальную стяжку нижней ветви гибкой нити. Верхняя и нижняя ветви каждой гибкой нити охватывают каждые два бревна в ряду круглых лесоматериалов и на концах стопорятся стопорными фиксаторами.

Недостатком этой плоской сплоточной единицы является низкая жесткость ее конструкции.

Известна плоская сплоточная единица (Пат. №1461583 Франция; МПК В63В 35/62; опубл. 25.02.1966), содержащая поперечный ряд круглых лесоматериалов, обтянутый по бортам ограничительной сетью, включающей горизонтальные гибкие связи. Ограничительная сеть также включает в себя верхний ликтрос, оснащенный поплавками и шкентелями с кольцами, и нижний ликтрос, имеющий шкентели с кольцами и крайние кольца, при этом горизонтальные гибкие связи продевают два раза через кольца шкентелей верхнего и нижнего ликтросов, а также один раз через крайние кольца нижнего ликтроса. Каждая горизонтальная гибкая связь после утяжки крепится к буксировщику. Принята за прототип.

Недостатками данной плоской сплоточной единицы являются низкая жесткость и сложность ее конструкции.

Задача, на решение которой направлено изобретение, заключается в повышении жесткости и упрощении конструкции плоской сплоточной единицы.

Это достигается тем, что в плоской сплоточной единице, содержащей один или несколько поперечных рядов круглых лесоматериалов, обтянутых по бортам ограничительной сетью, включающей горизонтальные гибкие связи, согласно изобретению, ограничительная сеть состоит из двух секций, при этом каждая секция имеет верхнюю и нижнюю жесткие связи, которые оснащены в торцах проушинами и накладываются на ряды круглых лесоматериалов с отнесением от их торцов на расстояние 0,5 м, причем верхние и нижние жесткие связи обеих секций соединены между собой через проушины горизонтальными гибкими связями, а верхняя и нижняя жесткие связи каждой секции соединены между собой через проушины вертикальными гибкими связями.

Наличие верхних и нижних жестких связей секций ограничительной сети, которые оснащены в торцах проушинами и накладываются на ряды круглых лесоматериалов с отнесением от их торцов на расстояние 0,5 м, а также соединение верхних и нижних жестких связей обеих секций между собой через проушины горизонтальными гибкими связями и верхней и нижней жестких связей каждой секции между собой через проушины вертикальными гибкими связями не позволяют при ослаблении усилий в гибких связях перемещаться круглым лесоматериалам, что обеспечивает сохранение первоначальной формы плоской сплоточной единицы и, как следствие, повышает жесткость ее конструкции.

Применение верхних и нижних жестких связей секций ограничительной сети, которые оснащены в торцах проушинами и накладываются на ряды круглых лесоматериалов с отнесением от их торцов на расстояние 0,5 м, а также соединение верхних и нижних жестких связей обеих секций между собой через проушины горизонтальными гибкими связями и верхней и нижней жестких связей каждой секции между собой через проушины вертикальными гибкими связями позволяют исключить из конструкции плоской сплоточной единицы верхний и нижний ликтросы, поплавки, шкентели с кольцами и крайние кольца и, следовательно, упростить ее.

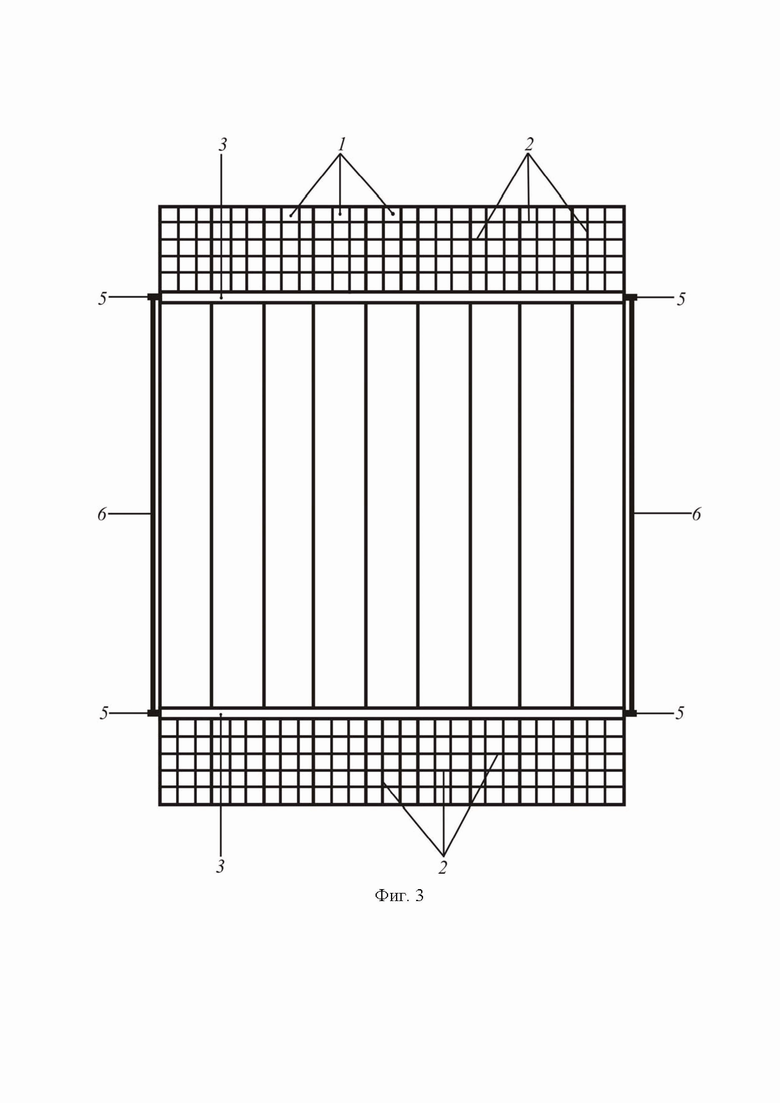

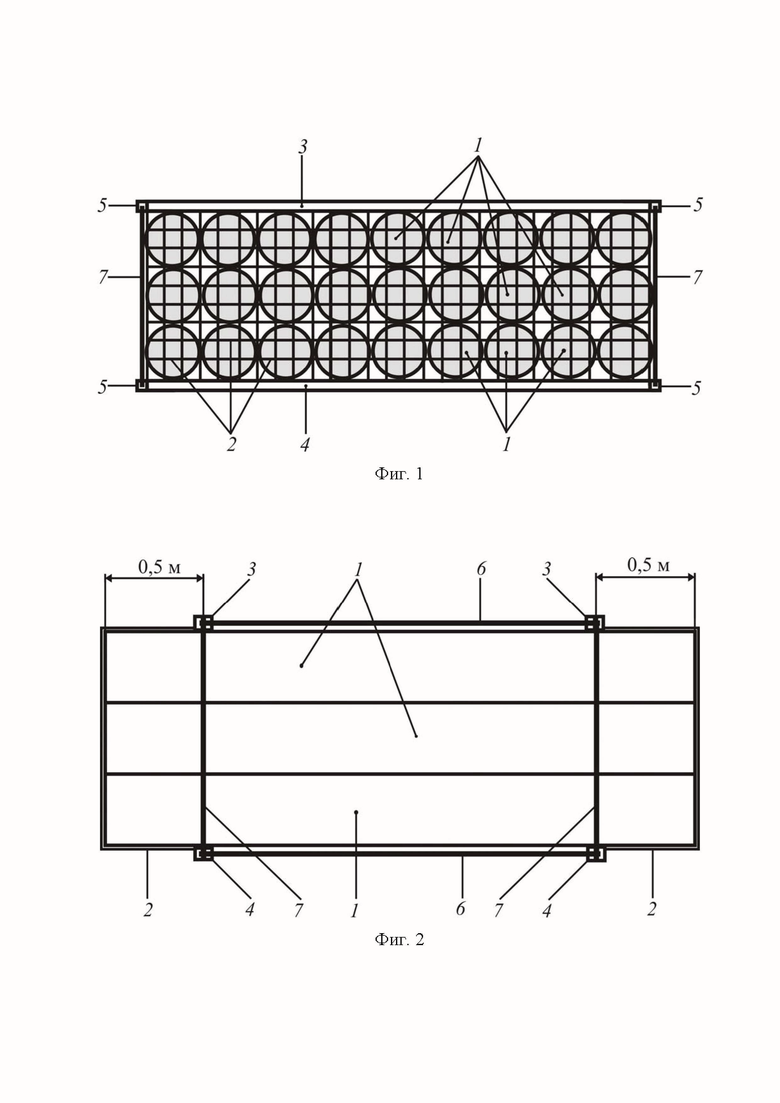

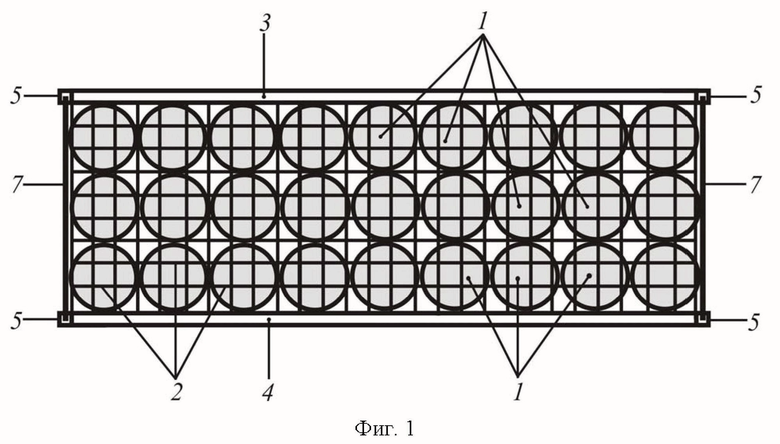

На фиг. 1 представлена схема плоской сплоточной единицы, вид сбоку; на фиг. 2 - то же, вид спереди; на фиг. 3 - то же, вид сверху.

Плоская сплоточная единица содержит один или несколько поперечных рядов круглых лесоматериалов 1, обтянутых по бортам ограничительной сетью 2, состоящей из двух секций, при этом каждая секция ограничительной сети 2 имеет верхнюю 3 и нижнюю 4 жесткие связи, которые оснащены в торцах проушинами 5 и накладываются на ряды круглых лесоматериалов 1 с отнесением от их торцов на расстояние 0,5 м, причем верхние 3 и нижние 4 жесткие связи обеих секций соединены между собой через проушины 5 горизонтальными гибкими связями 6, а верхняя 3 и нижняя 4 жесткие связи каждой секции соединены между собой через проушины 5 вертикальными гибкими связями 7.

Плоскую сплоточную единицу собирают следующим образом. На плотбище сначала раскладывают первую секцию, а затем вторую секцию ограничительной сети 2, таким образом, чтобы их нижние жесткие связи 4 были направлены друг к другу и равноудалены. При этом расстояние между нижними жесткими связями 4 обеих секций должно быть таким, чтобы после укладки одного или нескольких поперечных рядов круглых лесоматериалов 1 на нижние жесткие связи 4 от торцов круглых лесоматериалов 1 до нижних жестких связей 4 было расстояние 0,5 м. Далее укладывают один или несколько поперечных рядов круглых лесоматериалов 1 на нижние жесткие связи 4 с сохранением от торцов круглых лесоматериалов 1 до нижних жестких связей 4 расстояния 0,5 м. После этого накладывают на верхний ряд круглых лесоматериалов 1 верхние жесткие связи 3 секций, протягивают через проушины 5 горизонтальные гибкие связи 6 и соединяют между собой, соответственно, верхние 3 и нижние 4 жесткие связи обеих секций. Затем через проушины 5 протягивают вертикальные гибкие связи 7 и соединяют между собой верхние 3 и нижние 4 жесткие связи каждой секции ограничительной сети 2. Таким образом, плоская сплоточная единица оказывается готова к спуску в воду.

Разборку плоской сплоточной единицы осуществляют следующим образом. На рейде приплава с плоской сплоточной единицы сначала снимают вертикальные 7 и горизонтальные 6 гибкие связи. Затем с верхнего ряда круглых лесоматериалов 1 убирают верхние жесткие связи 3 секций и разбирают ряды круглых лесоматериалов 1. После этого освободившиеся секции ограничительной сети 2, а также горизонтальные 6 и вертикальные 7 гибкие связи складывают и транспортируют к месту изготовления плоских сплоточных единиц.

Такое исполнение заявляемого изобретения позволяет добиться повышения жесткости и упрощения конструкции плоской сплоточной единицы.

Изобретение относится к сплаву лесоматериалов, в частности к плоским сплоточным единицам. Плоская сплоточная единица содержит один или несколько поперечных рядов круглых лесоматериалов, обтянутых по бортам ограничительной сетью. Сеть включает горизонтальные гибкие связи и состоит из двух секций. Каждая секция имеет верхнюю и нижнюю жесткие связи. Жесткие связи оснащены в торцах проушинами и накладываются на ряды круглых лесоматериалов с отнесением от их торцов на расстояние 0,5 м. Верхние и нижние жесткие связи обеих секций соединены между собой через проушины горизонтальными гибкими связями. Верхняя и нижняя жесткие связи каждой секции соединены между собой через проушины вертикальными гибкими связями. Достигается повышение жесткости и упрощение конструкции плоской сплоточной единицы. 3 ил.

Плоская сплоточная единица, содержащая один или несколько поперечных рядов круглых лесоматериалов, обтянутых по бортам ограничительной сетью, включающей горизонтальные гибкие связи, отличающаяся тем, что ограничительная сеть состоит из двух секций, при этом каждая секция имеет верхнюю и нижнюю жесткие связи, которые оснащены в торцах проушинами и накладываются на ряды круглых лесоматериалов с отнесением от их торцов на расстояние 0,5 м, причем верхние и нижние жесткие связи обеих секций соединены между собой через проушины горизонтальными гибкими связями, а верхняя и нижняя жесткие связи каждой секции соединены между собой через проушины вертикальными гибкими связями.
