СПОСОБ ПРИЕМА ИНФОРМАЦИИ О КОНФИГУРАЦИИ ИНТЕРВАЛА ИЗМЕРЕНИЙ, СПОСОБ ПЕРЕДАЧИ ИНФОРМАЦИИ О КОНФИГУРАЦИИ ИНТЕРВАЛА ИЗМЕРЕНИЙ, ПОЛЬЗОВАТЕЛЬСКОЕ ОБОРУДОВАНИЕ И СЕТЕВОЕ УСТРОЙСТВО Российский патент 2025 года по МПК H04W24/02 H04W68/02

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

[001] Настоящее изобретение относится к технической области беспроводной связи и, в частности, к способу и устройству для приема информации о конфигурации интервала измерений (measurement gap), способу и устройству для передачи информации о конфигурации интервала измерений и носителю информации.

УРОВЕНЬ ТЕХНИКИ

[002] Во время обмена данными между пользовательским оборудованием (UE, User Equipment) с несколькими картами (multi-card UE) и сетевыми устройствами устройство UE с несколькими картами может переключаться между различными обслуживающими сетями.

[003] Когда устройство UE с несколькими картами переключается с обслуживающей сети на целевую сеть для проведения измерений соты и соседней соты в целевой сети, это приводит к прерыванию обслуживания в обслуживающей сети и влияет на качество связи устройства UE с несколькими картами.

[004] Поэтому требуется решить задачу сокращения прерывания обслуживания в процессе переключения устройства UE с несколькими картами между различными сетями.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[005] Соответственно, в настоящем изобретении предлагаются способ и устройство для приема информации о конфигурации интервала измерений, способ и устройство для передачи информации о конфигурации интервала измерений, а также носитель информации.

[006] Согласно первому аспекту вариантов осуществления настоящего изобретения предлагается способ приема информации о конфигурации интервала измерений. Этот способ реализуется пользовательским оборудованием. Способ включает в себя: передачу вспомогательной информации сетевому устройству обслуживающей сети, при этом вспомогательная информация конфигурирована так, чтобы указывать по меньшей мере один параметр для переключения пользовательского оборудования с обслуживающей сети на целевую сеть; и прием первой информации о конфигурации интервала измерений, определенной сетевым устройством согласно вспомогательной информации.

[007] В этом способе пользовательское оборудование предоставляет информацию о соответствующих параметрах для переключения с обслуживающей сети на целевую сеть, а сетевое устройство определяет первую информацию о конфигурации интервала измерений согласно соответствующим параметрам для переключения обслуживающей сети. Согласно первой информации о конфигурации интервала измерений сетевое устройство указывает время для измерения соответствующих параметров при переключении пользовательского оборудования с обслуживающей сети на целевую сеть, при этом пользовательское оборудование может проводить измерения соответствующих параметров и передачу услуг обслуживающей сети в разное время, что позволяет устранить проблему прерывания обслуживания в процессе переключения обслуживающей сети.

[008] В варианте осуществления передача вспомогательной информации сетевому устройству обслуживающей сети включает в себя: передачу сигнализации управления радиоресурсами сетевому устройству обслуживающей сети, при этом сигнализация управления радиоресурсами включает в себя вспомогательную информацию.

[009] В варианте осуществления способ включает в себя: передачу сетевому устройству второй информации о конфигурации интервала измерений. Прием первой информации о конфигурации интервала измерений, определенной сетевым устройством согласно вспомогательной информации, включает в себя: прием первой информации о конфигурации интервала измерений, определенной сетевым устройством согласно вспомогательной информации, и второй информации о конфигурации интервала измерений.

[0010] В варианте осуществления вторая информация о конфигурации интервала измерений включает в себя конфигурацию длительности интервала измерений. Способ также включает в себя: установку длительности интервала измерений как максимального значения конфигурации времени измерения сигнала синхронизации (SMTC, Synchronous Signal Measurement Timing Configuration) или максимального значения конфигурации времени измерения опорного сигнала (СМТС, CSI-RS Measurement Timing Configuration), если целевая сеть является сетью системы нового радио; или установку длительности интервала измерений как длительности опорного сигнала соты, если целевая сеть является сетью долгосрочного развития.

[0011] В варианте осуществления вспомогательная информация включает в себя по меньшей мере одно из следующего: первую информацию, указывающую разницу во времени между обслуживающей сотой в обслуживающей сети и целевой сотой в целевой сети; вторую информацию, указывающую тип интервала измерений, при этом тип может быть периодическим или непериодическим; третью информацию, указывающую вариант использования интервала измерений, при этом вариант использования может быть одним из следующих: прием системной информации или пейджинговой информации целевой сети, выполнение измерения соты в целевой сети и выполнение передачи данных в целевой сети; или четвертую информацию, указывающую период действия интервала измерений.

[0012] В варианте осуществления период интервала измерений в первой информации о конфигурации интервала измерений является целым кратным максимального значения периода SMTC целевой несущей в целевой сети или целым кратным максимального значения периода СМТС целевой несущей в целевой сети, если вспомогательная информация включает в себя вторую информацию, а тип, указываемый второй информацией, является периодическим типом.

[0013] В варианте осуществления третья информация для различного использования соответствует различным длительностям интервала измерений в первой информации о конфигурации интервала измерений, если вспомогательная информация включает в себя третью информацию.

[0014] В варианте осуществления способ дополнительно включает в себя: передачу в течение периода действия сетевому устройству информации об активации, указывающей на то, что первая информация о конфигурации интервала измерений активирована; или передачу в течение периода действия сетевому устройству информации о деактивации, указывающей на то, что первая информация о конфигурации интервала измерений не активирована.

[0015] В варианте осуществления способ дополнительно включает в себя: сброс первой информации о конфигурации интервала измерений по истечении таймера, при таймер запускается в момент, когда первая информация о конфигурации интервала измерений используется в первый раз.

[0016] В варианте осуществления способ дополнительно включает в себя: сброс первой информации о конфигурации интервала измерений, когда количество случаев использования первой информации о конфигурации интервала измерений достигает предварительно заданного значения.

[0017] Согласно второму аспекту вариантов осуществления настоящего изобретения предлагается способ передачи информации о конфигурации интервала измерений. Этот способ реализуется сетевым устройством. Способ включает в себя: прием вспомогательной информации, передаваемой пользовательским оборудованием, при этом вспомогательная информация конфигурирована так, чтобы указывать по меньшей мере один параметр для переключения пользовательского оборудования с обслуживающей сети на целевую сеть; определение первой информации о конфигурации интервала измерений согласно вспомогательной информации; и передачу первой информации о конфигурации интервала измерений пользовательскому оборудованию.

[0018] В этом способе сетевое устройство определяет соответствующую первую информацию о конфигурации интервала измерений согласно соответствующим параметрам для переключения с обслуживающей сети на целевую сеть, предоставляемым пользовательским оборудованием, чтобы точно указывать время для измерения параметров в процессе переключения обслуживающей сети пользовательским оборудованием таким образом, чтобы в процессе переключения обслуживающей сети пользовательское оборудование могло надлежащим образом и эффективно выполнять передачу услуг обслуживающей сети вне времени измерения параметров, устраняя проблему прерывания обслуживания в процессе переключения сети.

[0019] В варианте осуществления прием вспомогательной информации, передаваемой пользовательским оборудованием, включает в себя: прием сигнализации управления радиоресурсами, при этом сигнализация управления радиоресурсами включает в себя вспомогательную информацию, передаваемую пользовательским оборудованием.

[0020] В варианте осуществления способ дополнительно включает в себя: прием второй информации о конфигурации интервала измерений, передаваемой пользовательским оборудованием. Определение первой информации о конфигурации интервала измерений согласно вспомогательной информации включает в себя: определение первой информации о конфигурации интервала измерений согласно вспомогательной информации и второй информации о конфигурации интервала измерений.

[0021] В варианте осуществления вторая информация о конфигурации интервала измерений включает в себя конфигурацию длительности интервала измерений. Способ также включает в себя: установку длительности интервала измерений как максимального значения конфигурации времени измерения сигнала синхронизации (SMTC) или максимального значения конфигурации времени измерения опорного сигнала (СМТС), если целевая сеть является сетью системы нового радио; или установку длительности интервала измерений как длительности опорного сигнала соты, если целевая сеть является сетью долгосрочного развития.

[0022] В варианте осуществления вспомогательная информация включает в себя по меньшей мере одно из следующего: первую информацию, указывающую разницу во времени между обслуживающей сотой в обслуживающей сети и целевой сотой в целевой сети; вторую информацию, указывающую тип интервала измерений, при этом тип может быть периодическим или непериодическим; третью информацию, указывающую вариант использования интервала измерений, при этом вариант использования может быть одним из следующих: прием системной информации или пейджинговой информации целевой сети, выполнение измерения соты в целевой сети и выполнение передачи данных в целевой сети; или четвертую информацию, указывающую период действия интервала измерений.

[0023] В варианте осуществления определение первой информации о конфигурации интервала измерений согласно вспомогательной информации включает в себя: определение периода интервала измерений в первой информации о конфигурации интервала измерений как целого кратного максимального значения периода SMTC целевой несущей в целевой сети или целого кратного максимального значения периода СМТС целевой несущей в целевой сети, если вспомогательная информация включает в себя вторую информацию, а тип, указываемый второй информацией, является периодическим типом.

[0024] В варианте осуществления определение первой информации о конфигурации интервала измерений согласно вспомогательной информации включает в себя: установление соответствия третьей информации для различного использования различным длительностям интервала измерений в первой информации о конфигурации интервала измерений, если вспомогательная информация включает в себя третью информацию.

[0025] В варианте осуществления способ дополнительно включает в себя: прием в течение периода действия от пользовательского оборудования информации об активации, указывающей на то, что первая информация о конфигурации интервала измерений активирована; или прием в течение периода действия от пользовательского оборудования информации о деактивации, указывающей на то, что первая информация о конфигурации интервала измерений не активирована.

[0026] Согласно третьему аспекту вариантов осуществления настоящего изобретения предлагается пользовательское оборудование, включающее в себя процессор, а также память, которая конфигурирована так, чтобы хранить компьютерную инструкцию, исполняемую процессором для реализации первого аспекта или любого возможного варианта реализации первого аспекта.

[0027] Согласно четвертому аспекту вариантов осуществления настоящего изобретения предлагается сетевое устройство, включающее в себя процессор, а также память, которая конфигурирована так, чтобы хранить компьютерную инструкцию, исполняемую процессором для реализации второго аспекта или любого возможного варианта реализации второго аспекта.

[0028] Следует иметь в виду что приведенное выше общее описание и нижеследующее подробное описание служат лишь для примера и пояснения и не могут ограничивать настоящее изобретение.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0029] Приведенные здесь чертежи предназначены для дополнительного пояснения вариантов осуществления настоящего изобретения и являются частью настоящего описания. Примеры вариантов осуществления настоящего изобретения и соответствующие описания используются для разъяснения вариантов осуществления настоящего изобретения и не накладывают неправомерных ограничений на варианты осуществления настоящего изобретения.

[0030] Прилагаемые чертежи, которые включены в настоящее описание и являются его частью, демонстрируют примеры, соответствующие вариантам осуществления настоящего изобретения, и вместе с описанием используются для разъясняют принципов настоящего изобретения. На чертежах:

[0031] На фиг. 1 представлена структурная схема архитектуры системы беспроводной связи согласно вариантам осуществления настоящего изобретения.

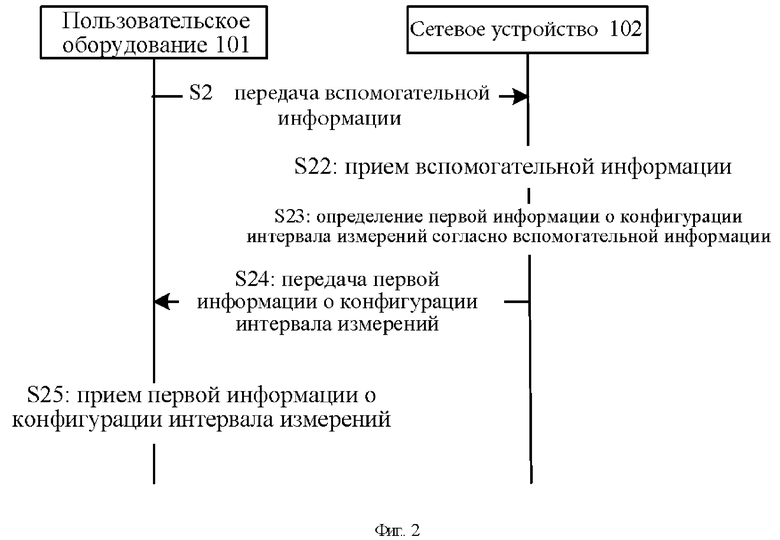

[0032] На фиг. 2 представлена блок-схема способа передачи информации о конфигурации интервала измерений согласно одному из вариантов осуществления настоящего изобретения.

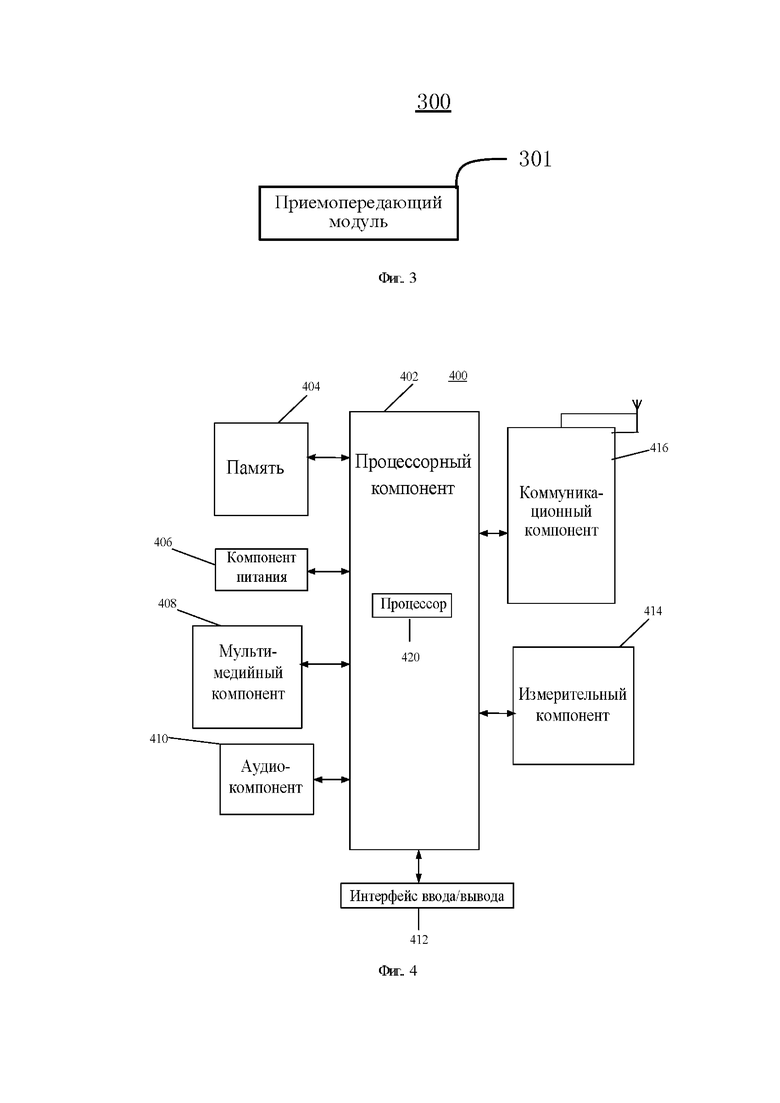

[0033] На фиг. 3 представлена структурная схема устройства для приема информации о конфигурации интервала измерений согласно одному из вариантов осуществления настоящего изобретения.

[0034] На фиг. 4 представлена структурная схема другого устройства для приема информации о конфигурации интервала измерений согласно одному из вариантов осуществления настоящего изобретения.

[0035] На фиг. 5 представлена структурная схема устройства для передачи информации о конфигурации интервала измерений согласно одному из вариантов осуществления настоящего изобретения.

[0036] На фиг. 6 представлена структурная схема другого устройства для передачи информации о конфигурации интервала измерений согласно одному из вариантов осуществления настоящего изобретения.

ПОДРОБНОЕ ОПИСАНИЕ

[0037] Варианты осуществления настоящего изобретения будут описываться ниже со ссылкой на чертежи и конкретные варианты реализации.

[0038] Ниже приводятся подробные описания возможных вариантов осуществления изобретения, примеры которых показаны на чертежах. В последующих ссылках на чертежи одинаковые номера на разных чертежах обозначают одинаковые или аналогичные элементы, если не указано иное. Рассмотренные ниже реализации вариантов осуществления не исчерпывают все возможные реализации, которые соответствуют вариантам осуществления настоящего изобретения. Напротив, они представляют собой лишь примеры устройств и способов, которые соответствуют отдельным аспектам настоящего изобретения.

[0039] Как показано на фиг. 1, способ передачи информации о конфигурации интервала измерений согласно вариантам осуществления настоящего изобретения применяется к системе беспроводной связи 100, а система беспроводной связи включает в себя пользовательское оборудование 101 и сетевое устройство 102. Пользовательское оборудование 101 конфигурировано так, чтобы поддерживать агрегацию несущих, и при этом пользовательское оборудование 101 связано с множеством блоков передачи несущих (включая один блок передачи основной несущей и один или большее количество блоков передачи вспомогательных несущих) сетевого устройства 102.

[0040] Следует понимать, что система беспроводной связи 100 может применяться как в низкочастотных, так и в высокочастотных сценариях. Сценарии применения системы беспроводной связи 100 включают в себя, помимо прочего, системы долгосрочного развития (LTE, Long-Term Evolution), дуплексные системы LTE с частотным разделением (FDD, Frequency Division Duplex), дуплексные системы LTE с временным разделением (TDD, Time Division Duplex), системы микроволнового доступа WiMAX (Worldwide interoperability for Micro Wave Access), облачные сети радиодоступа (CRAN, Cloud Radio Access Network), будущие системы 5-го поколения (5G, 5th Generation), системы связи нового радио (NR, New Radio), будущие усовершенствованные системы наземных мобильных сетей общего пользования (PLMN, Public Land Mobile Network) и другие подобные системы.

[0041] Показанное выше пользовательское оборудование 101 может представлять собой пользовательское оборудование (UE, User Equipment), терминал, терминал доступа, терминальное устройство, терминальную станцию, мобильную станцию (MS, Mobile Station), удаленную станцию, удаленный терминал, мобильный терминал, устройство беспроводной связи, терминальный агент или пользовательское устройство или иное подобное устройство. Пользовательское оборудование 101 может иметь функцию беспроводной передачи и приема, может взаимодействовать с одним или большим количеством сетевых устройств одной или большего количества систем связи (например, беспроводной связи) и получать сетевые услуги, предоставляемые сетевыми устройствами, которые включают в себя, помимо прочего, сетевое устройство 102, показанное на чертеже.

[0042] Пользовательское оборудование 101 может представлять собой сотовые телефоны, беспроводные телефоны, телефоны на основе протокола инициирования сеанса (SIP, Session Initiation Protocol), станции беспроводного локального шлейфа (WLL, Wireless Local Loop), персональные цифровые помощники (PDA, Personal Digital Assistant), карманные устройства с функцией беспроводной связи, вычислительные устройства или другие устройства обработки, подключенные к беспроводным модемам, бортовые устройства, носимые устройства, пользовательское оборудование в будущих сетях 5G, пользовательское оборудование в будущих усовершенствованных сетях PLMN и другие подобные устройства.

[0043] Сетевое устройство 102 может быть устройством сети доступа (которое также называется точкой доступа). Под устройством сети доступа подразумеваются устройства, обеспечивающие функции сетевого доступа, такие как базовые станции сети радиодоступа (RAN, Radio Access Network) и другие подобные устройства. Сетевое устройство 102 может в частности включать в себя базовую станцию (BS, Base Station) или устройство управления беспроводными ресурсами, которое включает в себя базовую станцию и конфигурировано так, чтобы управлять базовой станцией. Сетевое устройство 102 может также включать в себя ретрансляционные станции (устройства ретрансляции), точки доступа и базовые станции будущих сетей 5G, базовые станции будущих усовершенствованных сетей PLMN, базовые станции сети NR и другие подобные устройства. Сетевые устройства 102 могут быть носимыми устройствами или бортовыми устройствами. Сетевое устройство 102 может также представлять собой коммуникационную микросхему с модулем связи.

[0044] Например, сетевое устройство 102 включает в себя, помимо прочего, следующие устройства: узел В следующего поколения (gnodeB, gNB, next-generation Node В) в системах 5G, усовершенствованный узел В (eNB, evolved Node В) в системах LTE, контроллер радиосети (RNC, Radio Network Controller), узел В (NB, Node В) в системах WCDMA, контроллер беспроводной связи в системах CRAN, контроллер базовой станции (BSC, Base Station Controller), базовая приемопередающая станция (BTS, Base Transceiver Station) в системах GSM или в системах CDMA, домашний усовершенствованный узел В или домашний узел В (HNB, Home Node В), блок основной полосы (BBU, BaseBand Unit), точка передачи/приема TRP (TRP, Transmission and Receiving Point), точка передачи (TP, Transmission Point), центр мобильной коммутации и другие подобные устройства.

[0045] Согласно вариантам осуществления настоящего изобретения предлагается способ передачи информации о конфигурации интервала измерений. На фиг. 2 представлена блок-схема способа передачи информации о конфигурации интервала измерений согласно одному из вариантов осуществления настоящего изобретения. Как показано на фиг. 2, способ включает в себя следующие действия.

[0046] На шаге S21 пользовательское оборудование 101 передает вспомогательную информацию сетевому устройству 102 обслуживающей сети, при этом вспомогательная информация конфигурирована так, чтобы указывать по меньшей мере один параметр для переключения пользовательского оборудования 101 с обслуживающей сети на целевую сеть.

[0047] На шаге S22 сетевое устройство 102 принимает вспомогательную информацию, передаваемую пользовательским оборудованием 101, при этом вспомогательная информация конфигурирована так, чтобы определять по меньшей мере один параметр для переключения устройства UE с обслуживающей сети на целевую сеть.

[0048] На шаге S23 сетевое устройство 102 определяет первую информацию о конфигурации интервала измерений согласно вспомогательной информации.

[0049] На шаге S24 сетевое устройство 102 передает пользовательскому оборудованию 101 первую информацию о конфигурации интервала измерений.

[0050] На шаге S25 пользовательское оборудование 101 принимает первую информацию о конфигурации интервала измерений, передаваемую сетевым устройством 102, при этом первая информация о конфигурации интервала измерений определяется сетевым устройством согласно вспомогательной информации.

[0051] В вариантах осуществления настоящего изобретения пользовательское оборудование 101 предоставляет информацию о соответствующих параметрах для переключения с обслуживающей сети на целевую сеть, а сетевое устройство 102 определяет первую информацию о конфигурации интервала измерений согласно соответствующим параметрам для переключения обслуживающей сети. Согласно первой информации о конфигурации интервала измерений сетевое устройство указывает время для измерения соответствующих параметров при переключении пользовательского оборудования 101 с обслуживающей сети на целевую сеть, при этом пользовательское оборудование 101 может проводить измерения соответствующих параметров и передачу услуг обслуживающей сети в разное время, что позволяет устранить проблему прерывания обслуживания в процессе переключения обслуживающей сети.

[0052] В этом способе сетевое устройство 102 определяет соответствующую первую информацию о конфигурации интервала измерений согласно соответствующим параметрам для переключения с обслуживающей сети на целевую сеть, предоставляемым пользовательским оборудованием 101, чтобы точно указывать время для измерения параметров в процессе переключения обслуживающей сети пользовательским оборудованием 101 таким образом, чтобы в процессе переключения обслуживающей сети пользовательское оборудование 101 могло надлежащим образом и эффективно выполнять передачу услуг обслуживающей сети вне времени измерения параметров, устраняя проблему прерывания обслуживания в процессе переключения сети.

[0053] В варианте осуществления этот параметр может быть первой информацией о конфигурации интервала измерений, рекомендуемой пользовательским устройством 101. В другом варианте осуществления этот параметр также может быть одним или большим количеством параметров, способных помочь сетевому устройству 102 в определении первой информации о конфигурации интервала измерений. Таким образом, сетевое устройство 102 может определять первую информацию о конфигурации интервала измерений согласно протоколу связи и одному или большему количеству параметров, предоставляемых пользовательским оборудованием 101; или сетевое устройство 102 может определять первую информацию о конфигурации интервала измерений согласно одному или большему количеству параметров, предоставляемых пользовательским оборудованием 101.

[0054] Следует отметить, что описанные выше варианты осуществления включают в себя пользовательское оборудование 101 и сетевое устройство 102; а действия, которые должны выполняться пользовательским оборудованием 101 и сетевым устройством 102, могут относиться к описанию любого из последующих вариантов осуществления и в настоящем документе повторяться не будут.

[0055] Согласно вариантам осуществления настоящего изобретения предлагается способ приема информации о конфигурации интервала измерений. Этот способ реализуется пользовательским оборудованием 101. Способ включает в себя следующую последовательность действий.

[0056] На шаге S1-1 пользовательское оборудование 101 передает вспомогательную информацию сетевому устройству 102, при этом вспомогательная информация конфигурирована так, чтобы указывать по меньшей мере один параметр для переключения пользовательского оборудования 101 с обслуживающей сети на целевую сеть.

[0057] На шаге S1-2 пользовательское оборудование 101 принимает первую информацию о конфигурации интервала измерений, передаваемую сетевым устройством 102, при этом первая информация о конфигурации интервала измерений определяется сетевым устройством 102 согласно вспомогательной информации.

[0058] В некоторых вариантах осуществления измерение целевой соты, работающей на той же частоте, что и обслуживающая сота, не влияет на передачу данных пользовательским оборудованием 101 в обслуживающей сети. Когда целевая сота и обслуживающая сота работают на разных частотах, пользовательскому оборудованию 101 требуется приостановить взаимодействие с обслуживающей сетью в процессе переключения пользовательского оборудования 101 с обслуживающей сети на целевую сеть. Время, в течение которого приостанавливается взаимодействие с обслуживающей сетью и выполняются операции измерения, связанные с целевой сотой в целевой сети, образует интервал измерений (Meas Gap, measurement gap).

[0059] Первая информация о конфигурации интервала измерений может указывать соответствующую информацию об интервале измерений (Meas Gap), соответствующем пользовательскому оборудованию 101. В варианте осуществления первая информация о конфигурации интервала измерений может включать в себя по меньшей мере один из следующих параметров: время начала, время окончания или длительность. Время начала или время окончания может представлять собой смещение по времени относительно текущего или предварительно заданного момента времени. Например, первая информация о конфигурации интервала измерений может включать в себя время начала и длительность; или может включать в себя время начала и время окончания; или может включать в себя время окончания и длительность; или может включать в себя только время начала; или может включать в себя только время окончания; или может включать в себя только длительность. В течение указанного интервала измерений (Meas Gap) пользовательское оборудование 101 может измерять целевые соты в целевой сети, а сетевое устройство 102 обслуживающей сети не планирует передачу данных пользовательскому оборудованию 101 в течение интервала измерений, что позволяет эффективно решить проблему прерывания обслуживания при переключении сети.

[0060] В некоторых вариантах осуществления, в процессе переключения пользовательского оборудования 101 с обслуживающей сети на целевую сеть может выполняться одна из следующих измерительных операций: измерение гетерогенных частот, измерение гетерогенных систем, прием системной информации (SI, System Information) или пейджинговой информации (paging) и другие измерения.

[0061] В одном из примеров конфигурируется вспомогательная информация, чтобы указывать вариант использования интервала измерений (Meas Gap), т.е. чтобы выполнять конкретную операцию измерения, упомянутую выше.

[0062] В одном из примеров вспомогательная информация конфигурирована так, чтобы указывать по меньшей мере один из следующих параметров: идентификатор (ID) интервала измерений (Meas Gap), конфигурируемый для идентификации соответствующей вспомогательной информации, при этом, например, каждая вспомогательная информация соответствует идентификатору Meas Gap ID; тип интервала измерений (Meas Gap), конфигурируемый таким образом, чтобы указывать, является ли интервал в соответствующей вспомогательной информации периодическим или непериодическим, при этом периодический интервал измерений (Gap) может использоваться циклически с определенным периодом, а непериодический интервал измерений (Gap) может быть освобожден после первого использования; разница во времени интервала измерений (Meas Gap); вариант использования интервала измерений (Meas Gap), причем каждая вспомогательная информация указывает на вариант использования или цель измерения, соответствующие интервалу измерений, например, выполнение измерений соты (перекрестные измерения частот или перекрестные измерения систем), прием системной информации (SI) или пейджинговой информации, прием или передача данных услуг целевой сети; или информация об эффективности интервала измерений (Meas Gap), например, для указания эффективной длительности или количества случаев эффективного использования интервала в соответствующей вспомогательной информации.

[0063] В одном из примеров вспомогательная информация может включать в себя несколько наборов информации, при этом каждый набор информации содержит одинаковые параметры и соответствует уникальному групповому идентификатору.

[0064] В вариантах осуществления настоящего изобретения пользовательское оборудование 101 предоставляет вспомогательную информацию, чтобы сетевое устройство 102 могло более точно определять первую информацию о конфигурации интервала измерений согласно вспомогательной информации; на основании первой информации о конфигурации интервала измерений пользовательское оборудование 101 выполняет измерительные операции, связанные с целевой сетью, в соответствующем интервале измерений и может осуществлять передачу услуг обслуживающей сети в другое подходящее время, эффективно решая проблему прерывания обслуживания при переключении сети.

[0065] Способ, предлагаемый в описанных выше вариантах осуществления, также включает в себя: передачу сигнализации управления радиоресурсами сетевому устройству 102 обслуживающей сети, при этом сигнализация управления радиоресурсами включает в себя вспомогательную информацию.

[0066] В вариантах осуществления настоящего изобретения пользовательское оборудование 101 предоставляет вспомогательную информацию сетевому устройству 102 посредством сигнализации управления радиоресурсами (RRC).

[0067] Согласно вариантам осуществления настоящего изобретения предлагается способ приема информации о конфигурации интервала измерений. Этот способ реализуется пользовательским оборудованием 101. Способ также включает в себя следующую последовательность действий.

[0068] На шаге S1-1' пользовательское оборудование 101 передает вспомогательную информацию и вторую информацию о конфигурации интервала измерений сетевому устройству 102 обслуживающей сети, при этом вспомогательная информация конфигурирована так, чтобы указывать по меньшей мере один параметр для переключения пользовательского оборудования 101 с обслуживающей сети на целевую сеть.

[0069] На шаге S1-2' пользовательское оборудование 101 принимает первую информацию о конфигурации интервала измерений, передаваемую сетевым устройством 102, при этом первая информация о конфигурации интервала измерений определена сетевым устройством 102 согласно вспомогательной информации и второй информации о конфигурации интервала измерений.

[0070] Вторая информация о конфигурации интервала измерений конфигурирована так, чтобы указывать сетевому устройству 102 информацию о конфигурации интервала измерений, запрашиваемую пользовательским оборудованием 101. Вторая информация о конфигурации интервала измерений может включать в себя по меньшей мере один из следующих параметров: время начала (смещение интервала), время окончания или длительность (длительность интервала). Как вариант, вторая информация о конфигурации интервала измерений может включать в себя по меньшей мере один из следующих параметров: время начала интервала измерений (смещение интервала), длительность интервала измерений (длительность интервала) или период интервала измерений (период интервала). Время начала или время окончания может представлять собой смещение по времени относительно текущего или предварительно заданного момента времени.

[0071] В варианте осуществления длительность интервала измерений (длительность интервала) указывает на длительность интервала измерений, запрашиваемого пользовательским оборудованием 101. Например, если целевая сеть относится к системе нового радио, длительность интервала измерений представляет собой максимальное значение конфигурации времени измерения сигнала синхронизации SMTC или максимальное значение конфигурации времени измерения опорного сигнала СМТС. Как вариант, если целевая сеть относится к системе долгосрочного развития, длительность интервала измерений равна длительности опорного сигнала соты.

[0072] В примере целевая сеть представляет собой сеть нового радио (NR) 5G, а длительность интервала, необходимого пользовательскому оборудованию 101 для проведения измерения сигнала 5G NR, может быть максимальным значением SMTC (SMTC_max). SMTC_max - это максимальное значение SMTC, конфигурируемой в целевой соте, соответствующей всем целевым несущим в 5G NR.

[0073] В примере целевая сеть представляет собой сеть нового радио (NR) 5G, а длительность интервала, необходимого пользовательскому оборудованию 101 для проведения измерения сигнала 5G NR, может быть максимальным значением СМТС (СМТС_max). СМТС_max - это максимальное значение СМТС, конфигурируемой в целевой соте, соответствующей всем целевым несущим в 5G NR.

[0074] В примере целевая сеть представляет собой сеть долгосрочного развития (LTE), а длительность интервала, необходимого пользовательскому оборудованию 101 для проведения измерения сигнала LTE, может быть длительностью опорного сигнала целевой соты.

[0075] В варианте осуществления сетевое устройство 102 определяет первую информацию о конфигурации интервала измерений согласно вспомогательной информации и второй информации о конфигурации интервала измерений, запрашиваемой пользовательским оборудованием 101, при этом длительность интервала в первой информации о конфигурации интервала измерений не превышает длительность интервала в второй информации о конфигурации интервала измерений.

[0076] В вариантах осуществления настоящего изобретения сетевое устройство 102 объединяет вспомогательную информацию и вторую информацию о конфигурации интервала измерений, запрашиваемую пользовательским оборудованием 101, для определения первой информации о конфигурации интервала измерений, более точно определяя первую информацию о конфигурации интервала измерений и облегчая получение пользовательским оборудованием 101 более подходящего интервала измерений.

[0077] Согласно вариантам осуществления настоящего изобретения предлагается способ приема информации о конфигурации интервала измерений. Этот способ реализуется пользовательским оборудованием 101. Этот способ включает в себя шаг 1-1 и шаг 1-2, или включает в себя шаг 1-1' и шаг 1-2'. В этом способе вспомогательная информация включает в себя первую информацию, при этом первая информация конфигурирована так, чтобы указывать на разницу во времени между обслуживающей сотой в обслуживающей сети и целевой сотой в целевой сети.

[0078] В некоторых вариантах осуществления сетевое устройство 102 должно получать информацию о разнице во времени при определении первой информации о конфигурации интервала измерений. Разница во времени может представлять собой максимальную разницу во времени (deltaT_max) между опорным синхросигналом обслуживающей соты в сети обслуживания и целевой соты в целевой сети, которая может быть разностью во времени между системным номером кадра (SFN) и кадром, называемая разностью во времени между SFN и границей кадра (SFTD, SFN and Frame Boundary Timing Difference).

[0079] В одном из примеров, после получения первой информации, сетевое устройство 102 конфигурирует интервал измерений согласно первой информации, благодаря чему пользовательское оборудование 101 может эффективно проводить измерения целевой соты целевой сети в сконфигурированном интервале, избегая потенциальной проблемы, когда целевую соту не удастся измерить.

[0080] В примере вспомогательная информация является первой информацией, при этом первая информация соответствует разнице во времени t1-n, где n=1 или 2.

[0081] Согласно вариантам осуществления настоящего изобретения предлагается способ приема информации о конфигурации интервала измерений. Этот способ реализуется пользовательским оборудованием 101. Этот способ включает в себя шаг 1-1 и шаг 1-2, или включает в себя шаг 1-1' и шаг 1-2'. В этом способе вспомогательная информация включает в себя первую информацию и вторую информацию. Первая информация конфигурирована так, чтобы указывать разницу во времени между обслуживающей сотой в обслуживающей сети и целевой сотой в целевой сети; а вторая информация конфигурирована так, чтобы указывать тип интервала измерений (Meas Gap), причем этот тип может быть периодическим или непериодическим.

[0082] В варианте осуществления, если тип, указываемый второй информацией, является периодическим типом, период интервала измерений в первой информации о конфигурации интервала измерений является целым кратным максимального значения периода SMTC целевой несущей в целевой сети или целым кратным максимального значения периода СМТС целевой несущей в целевой сети.

[0083] В некоторых вариантах осуществления, если тип интервала измерений является периодическим, вторая информация о конфигурации интервала измерений дополнительно включает в себя период интервала измерений (период интервала). Первая информация о конфигурации интервала измерений, определяемая сетевым устройством 102 согласно второй информации о конфигурации интервала измерений и вспомогательной информации, также включает в себя период интервала измерений (период интервала).

[0084] Например, период интервала измерений равен Т_gap, максимальное значение периода SMTC равно Т_SMTC_max, а максимальное значение периода СМТС равно T_CMTC_max. T_gap определяется как: T_gap=N * T_SMTC_max или T_gap=N * Т_СМТС_max, где N - целое.

[0085] Например, вспомогательная информация В1 включает в себя первую информацию и вторую информацию. Первая информация соответствует разнице во времени t2, а вторая информация соответствует периодическому типу интервала измерений.

[0086] Например, вспомогательная информация В2 включает в себя первую информацию и вторую информацию. Первая информация соответствует разнице во времени t2, а вторая информация соответствует непериодическому типу интервала измерений.

[0087] Согласно вариантам осуществления настоящего изобретения предлагается способ приема информации о конфигурации интервала измерений. Этот способ реализуется пользовательским оборудованием 101. Этот способ включает в себя шаг S1-1 и шаг S1-2, или включает в себя шаг S1-1' и шаг S1-2'. В этом способе вспомогательная информация включает в себя первую информацию, вторую информацию и третью информацию. Третья информация конфигурирована так, чтобы указывать вариант использования интервала измерений. Вариант использования может быть одним из следующих: прием системной информации или пейджинговой информации целевой сети, выполнение измерений соты в целевой сети и выполнение передачи данных в целевой сети.

[0088] В примере третья информация занимает 2 бита.

[0089] Если значение третьей информации равно 0, это соответствует первому варианту использования, т.е. приему системной информации или пейджинговой информации целевой сети.

[0090] Если значение третьей информации равно 1, это соответствует второму варианту использования, т.е. выполнению измерений соты в целевой сети.

[0091] Если значение третьей информации равно 2, это означает выполнение передачи данных в целевой сети.

[0092] В этом способе, когда третья информация во вспомогательной информации соответствует разным вариантам использования, длительность интервала измерений (длительность интервала) в первой информации о конфигурации интервала измерений различна.

[0093] Например, вспомогательная информация С1 включает в себя первую информацию, вторую информацию и третью информацию. Первая информация соответствует разнице во времени t3-1, вторая информация соответствует непериодическому типу интервала измерений, а третья информация соответствует варианту использования интервала измерений для измерений соты с длительностью интервала измерений d1.

[0094] Например, вспомогательная информация С2 включает в себя первую информацию, вторую информацию и третью информацию. Первая информация соответствует разнице во времени t3-2, вторая информация соответствует непериодическому типу интервала измерений, а третья информация соответствует варианту использования интервала измерений для измерений соты с длительностью интервала измерений d2, при этом значения d2 и d1 различны.

[0095] Согласно вариантам осуществления настоящего изобретения предлагается способ приема информации о конфигурации интервала измерений. Этот способ реализуется пользовательским оборудованием 101. Этот способ включает в себя шаг S1-1 и шаг S1-2, или включает в себя шаг S1-1' и шаг S1-2'. В этом способе вспомогательная информация включает в себя первую информацию, вторую информацию, третью информацию и четвертую информацию. Четвертая информация конфигурирована так, чтобы указывать период действия интервала измерений.

[0096] В варианте осуществления этот способ дополнительно включает в себя: передачу в течение периода действия сетевому устройству информации об активации или деактивации. Информация об активации конфигурирована так, чтобы указывать на то, что первая информация о конфигурации интервала измерений активирована, а информация о деактивации конфигурирована так, чтобы указывать на то, что первая информация о конфигурации интервала измерений деактивирована.

[0097] В некоторых вариантах осуществления сетевое устройство 102 в течение периода действия активирует первую информацию о конфигурации интервала измерений согласно информации об активации, чтобы первая информация о конфигурации интервала измерений была действительной. Как вариант, сетевое устройство 102 деактивирует первую информацию о конфигурации интервала измерений согласно информации о деактивации.

[0098] В некоторых вариантах осуществления пользовательское оборудование 101 может передавать информацию об активации или деактивации сетевому устройству 102 с помощью сигнализации управления радиоресурсами (RRC), сигнализации управления доступом к среде (MAC, Media Access Control), информации управления восходящего канала (UCI, Uplink Control Information) и других видом сигнализации.

[0099] Например, вспомогательная информация D включает в себя первую информацию, вторую информацию, третью информацию и четвертую информацию. Первая информация соответствует разнице во времени t4. Вторая информация соответствует периодическому типу интервала измерений. Третья информация соответствует варианту использования интервала измерений для приема системной информации или пейджинговой информации. Четвертая информация соответствует сроку действия интервала измерений L, при этом информация об активации или деактивации может передаваться в течение периода действия L.

[00100] В некоторых вариантах осуществления после передачи информации о деактивации и перед передачей информации об активации выполняется по меньшей мере одно из следующих действий: прием данных от сетевого устройства или передача данных сетевому устройству.

[00101] В некоторых вариантах осуществления после передачи информации о деактивации и перед передачей информации об активации пользовательское оборудование 101 осуществляет передачу услуг в обслуживающей сотой обслуживающей, например, отправляет и принимает данные услуг в обычном режиме.

[00102] В вариантах осуществления настоящего изобретения пользовательское оборудование 101 определяет, действительна ли первая информация о конфигурации интервала измерений, отправляя информацию об активации или информацию о деактивации.

[00103] Согласно вариантам осуществления настоящего изобретения предлагается способ приема информации о конфигурации интервала измерений. Этот способ реализуется пользовательским оборудованием 101. Этот способ включает в себя шаг S1-1 и шаг S1-2, или включает в себя шаг S1-1' и шаг S1-2'. Этот способ дополнительно включает в себя: сброс первой информации о конфигурации интервала измерений по истечении таймера, при таймер запускается в момент, когда первая информация о конфигурации интервала измерений используется в первый раз.

[00104] В некоторых вариантах осуществления таймер конфигурирован так, чтобы отслеживать эффективную длительность первой информации о конфигурации интервала измерений, и по истечении таймера пользовательское оборудование 101 сбрасывает или удаляет первую информацию о конфигурации интервала измерений.

[00105] Например, время конфигурируется таймером, и по истечении таймера пользовательское оборудование 101 сбрасывает первую информацию о конфигурации интервала измерений.

[00106] Согласно вариантам осуществления настоящего изобретения предлагается способ приема информации о конфигурации интервала измерений. Этот способ реализуется пользовательским оборудованием 101. Этот способ включает в себя шаг S1-1 и шаг S1-2, или включает в себя шаг S1-1' и шаг S1-2'. Этот способ дополнительно включает в себя: сброс первой информации о конфигурации интервала измерений, когда количество случаев использования первой информации о конфигурации интервала измерений достигает предварительно заданного значения.

[00107] В некоторых вариантах осуществления коэффициент повторения первой информации о конфигурации интервала измерений представляет собой предварительно заданное количество раз, а параметр действительности первой информации о конфигурации интервала измерений включает в себя предварительно заданное количество повторений первой информации о конфигурации интервала измерений.

[00108] Например, предварительно заданное количество раз равно N, и когда количество случаев использования первой информации о конфигурации интервала измерений достигает значения N, пользовательское оборудование 101 сбрасывает первую информацию о конфигурации интервала измерений.

[00109] Согласно вариантам осуществления настоящего изобретения предлагается способ передачи информации о конфигурации интервала измерений. Этот способ реализуется сетевым устройством 102. Способ включает в себя следующую последовательность действий.

[00110] На шаге S2-1 сетевое устройство 102 принимает вспомогательную информацию, передаваемую пользовательским оборудованием 101, при этом вспомогательная информация конфигурирована так, чтобы указывать по меньшей мере один параметр для переключения пользовательского оборудования 101 с обслуживающей сети, соответствующей сетевому устройству 102, на целевую сеть.

[00111] На шаге S2-2 сетевое устройство 102 определяет первую информацию о конфигурации интервала измерений согласно вспомогательной информации.

[00112] На шаге S2-3 сетевое устройство 102 передает пользовательскому оборудованию 101 первую информацию о конфигурации интервала измерений.

[00113] В вариантах осуществления настоящего изобретения сетевое устройство 102 принимает вспомогательную информацию от пользовательского оборудования 101, чтобы более точно определять первую информацию о конфигурации интервала измерений согласно вспомогательной информации; при этом пользовательское оборудование 101 на основании первой информации о конфигурации интервала измерений выполняет измерительные операции, связанные с целевой сетью, в соответствующем интервале измерений и осуществляет передачу услуг обслуживающей сети в другое подходящее время, эффективно решая проблему прерывания обслуживания при переключении сети.

[00114] В возможных вариантах осуществления на шаге S2-1 прием сетевым устройством 102 вспомогательной информации, передаваемой пользовательским оборудованием 101, дополнительно включает в себя: прием сигнализации управления радиоресурсами, при этом сигнализация управления радиоресурсами включает в себя вспомогательную информацию, передаваемую пользовательским оборудованием 101.

[00115] В вариантах осуществления настоящего изобретения пользовательское оборудование 101 предоставляет вспомогательную информацию сетевому устройству 102 посредством сигнализации управления радиоресурсами (RRC).

[00116] Согласно вариантам осуществления настоящего изобретения предлагается способ передачи информации о конфигурации интервала измерений. Этот способ реализуется сетевым устройством 102. Этот способ включает в себя шаги с S2-1 по S2-3. Способ также включает в себя следующую последовательность действий.

[00117] На шаге S2-1' сетевое устройство 102 принимает вспомогательную информацию и вторую информацию о конфигурации интервала измерений, передаваемую пользовательским оборудованием 101, при этом вспомогательная информация конфигурирована так, чтобы указывать по меньшей мере один параметр для переключения пользовательского оборудования 101 с обслуживающей сети на целевую сеть.

[00118] На шаге S2-2' сетевое устройство 102 определяет первую информацию о конфигурации интервала измерений согласно вспомогательной информации и второй информации о конфигурации интервала измерений.

[00119] На шаге S2-3' сетевое устройство 102 передает пользовательскому оборудованию 101 первую информацию о конфигурации интервала измерений.

[00120] В вариантах осуществления настоящего изобретения сетевое устройство 102 объединяет вспомогательную информацию и вторую информацию о конфигурации интервала измерений, запрашиваемую пользовательским оборудованием 101, для определения первой информации о конфигурации интервала измерений, более точно определяя первую информацию о конфигурации интервала измерений и облегчая получение пользовательским оборудованием 101 более подходящего интервала измерений.

[00121] Согласно вариантам осуществления настоящего изобретения предлагается способ передачи информации о конфигурации интервала измерений. Этот способ реализуется сетевым устройством 102. Этот способ включает в себя шаги с S2-1 по S2-3 или шаги S2-1' и S2-3', а вторая информация о конфигурации интервала измерений включает в себя конфигурацию длительности интервала измерений. Этот способ также включает в себя: установку длительности интервала измерений как максимального значения конфигурации времени измерения сигнала синхронизации SMTC или максимального значения конфигурации времени измерения опорного сигнала СМТС, если целевая сеть является сетью системы нового радио; или установку длительности интервала измерений как длительности опорного сигнала соты, если целевая сеть является сетью долгосрочного развития.

[00122] Согласно вариантам осуществления настоящего изобретения предлагается способ передачи информации о конфигурации интервала измерений. Этот способ реализуется сетевым устройством 102. Этот способ включаете себя шаги с S2-1 по S2-3 или шаги S2-1' и S-3'. Кроме того, вспомогательная информация включает в себя по меньшей мере одно из следующего: первую информацию, указывающую разницу во времени между обслуживающей сотой в обслуживающей сети и целевой сотой в целевой сети; вторую информацию, указывающую тип интервала измерений, при этом тип может быть периодическим или непериодическим; третью информацию, указывающую вариант использования интервала измерений, при этом вариант использования может быть одним из следующих: прием системной информации или пейджинговой информации целевой сети, выполнение измерения соты в целевой сети и выполнение передачи данных в целевой сети; или четвертую информацию, указывающую период действия интервала измерений.

[00123] В некоторых вариантах осуществления на шаге S2-2 определения первой информации о конфигурации интервала измерений согласно вспомогательной информации период интервала измерений в первой информации о конфигурации интервала измерений представляет собой целое кратное максимального значения периода SMTC целевой несущей в целевой сети или целое кратное максимального значения периода СМТС целевой несущей в целевой сети, если вспомогательная информация включает в себя вторую информацию, а тип, указываемый второй информацией, является периодическим типом.

[00124] В некоторых вариантах осуществления на шаге S2-2 определения первой информации о конфигурации интервала измерений согласно вспомогательной информации третья информация для различного использования соответствует различным длительностям интервала измерений в первой информации о конфигурации интервала измерений, если вспомогательная информация включает в себя третью информацию.

[00125] В некоторых вариантах осуществления этот способ дополнительно включает в себя: передачу в течение периода действия сетевому устройству информации об активации, указывающей на то, что первая информация о конфигурации интервала измерений активирована; или передачу в течение периода действия сетевому устройству информации о деактивации, указывающей на то, что первая информация о конфигурации интервала измерений не активирована.

[00126] Исходя из той же концепции, которая лежит в основе описанных выше вариантов осуществления способа, в вариантах осуществления настоящего изобретения также предлагается устройство связи 300, которое может обладать функциями пользовательского оборудования 101 в описанных выше вариантах осуществления способа и может конфигурироваться таким образом, чтобы выполнять действия, производимые пользовательским оборудованием 101 в описанных вариантах осуществления. Функции могут быть реализованы аппаратными средствами, программным обеспечением, или аппаратными средствами, исполняющими соответствующее программное обеспечение. Аппаратные средства или программное обеспечение включают в себя один или большее модулей, соответствующих указанным выше функциям.

[00127] В варианте реализации устройство связи 300, изображенное на фиг.3, может выступать в качестве пользовательского оборудования 101 в описанных выше вариантах осуществления способа и выполнять действия, производимые пользовательским оборудованием 101 в описанных выше вариантах осуществления способа. Как показано на фиг.3, устройство связи 300 включает в себя приемопередающий модуль 301, который конфигурирован так, чтобы поддерживать работу устройства связи 300. Приемопередающий модуль 302 обладает функциями беспроводной связи и, например, может взаимодействовать с другими устройствами беспроводной связи через беспроводные порты.

[00128] При выполнении действий, реализуемых пользовательским оборудованием 101, приемопередающий модуль 301 конфигурирован так, чтобы передавать вспомогательную информацию сетевому устройству обслуживающей сети. Вспомогательная информация конфигурирована так, чтобы указывать по меньшей мере один параметр для переключения пользовательского оборудования с обслуживающей сети на целевую сеть; приемопередающий модуль также конфигурирован так, чтобы принимать первую информацию о конфигурации интервала измерений, определяемую сетевым устройством согласно вспомогательной информации.

[00129] Если устройство связи является пользовательским оборудованием 101, то его структура может быть также аналогично устройству 400, представленному на фиг. 4. Устройство 400 может быть мобильным телефоном, компьютером, терминалом цифрового вещания, устройством передачи сообщений, игровой консолью, планшетным устройством, медицинским устройством, устройством для фитнеса, персональным цифровым секретарем и другим подобным устройством.

[00130] Согласно фиг. 4, устройство 400 может включать в себя один или несколько следующих компонентов: процессорный компонент 402, память 404, компонент питания 406, мультимедийный компонент 408, аудиокомпонент 410, интерфейс ввода/вывода (I/O) 412, измерительный компонент 414 и коммуникационный компонент 416.

[00131] Процессорный компонент 402 обычно управляет общими функциями устройства 400, в том числе функциями, связанными с отображением, телефонными вызовами, передачей данных, работой камеры и записью. Процессорный компонент 402 может включать в себя один или большее количество процессоров 420, исполняющих инструкции для реализации всех или части шагов описанного выше способа. Кроме того процессорный компонент 402 может включать в себя один или несколько модулей, облегчающих взаимодействие процессорного компонента 402 с другими компонентами. Например, процессорный компонент 402 может включать в себя мультимедийный модуль для облегчения взаимодействия между мультимедийным компонентом 408 и процессорным компонентом 402.

[00132] Память 404 сконфигурирована таким образом, чтобы хранить данные различных типов, необходимые для работы устройства 400. К таким данным относятся взаимодействия любых приложений или способов, которые выполняются устройством 400, данные списка контактов, данные телефонной книги, сообщения, изображения, видео и т.д. Память 404 может быть реализована на базе любого типа энергозависимых или энергонезависимых запоминающих устройств или их комбинации, таких как статическая память с произвольным доступом (СОЗУ), электрически стираемая программируемая память только для чтения (EEPROM), стираемая программируемая память только для чтения (EPROM), программируемая память только для чтения (ППЗУ), память только для чтения (ПЗУ), магнитная память, флэш-память, магнитный или оптический диск.

[00133] Компонент питания 406 обеспечивает питание различных компонентов устройства 400. Компонент питания 406 может включать в себя систему управления питанием, один или большее количество источников питания, а также любые другие компоненты, связанные с генерацией, регулированием и распределением питания в устройстве 400.

[00134] Мультимедийный компонент 408 включает в себя экран, служащий интерфейсом для вывода информации между устройством 400 и пользователем. В некоторых вариантах осуществления экран может включать в себя жидкокристаллический дисплей (LCD) и сенсорную панель (TP). Если экран включает в себя сенсорную панель, то он может быть выполнен в виде сенсорного экрана для восприятия входных сигналов от пользователя. Сенсорная панель включает в себя один или несколько сенсорных датчиков для распознавания касаний, движений и жестов на сенсорной панели. Сенсорные датчики могут распознавать не только место касания или движения пальцем, но также период времени и силу нажатия, связанные с касанием или движением пальцем. В некоторых вариантах осуществления мультимедийный компонент 408 включает в себя фронтальную камеру и/или заднюю камеру. Когда устройство 400 находится в режиме работы, например, в режиме съемки фото или видео, фронтальная и/или задняя камеры могут воспринимать внешние мультимедийные данные. Каждая фронтальная и задняя камера может быть системой с фиксированным фокусным расстоянием или позволять менять фокусное расстояние и оптическое увеличение.

[00135] Аудиокомпонент 410 конфигурирован так, чтобы выводить и/или вводить звуковые сигналы. Например, аудиокомпонент 410 включает в себя микрофон (MIC), который конфигурирован так, чтобы принимать внешний звуковой сигнал, когда устройство 400 находится в режиме работы, например в режимах вызова, записи и распознавания голоса. Принимаемый звуковой сигнал может быть затем сохранен в памяти 404 или передан с помощью коммуникационного компонента 416. В некоторых вариантах осуществления аудиокомпонент 410 дополнительно включает в себя динамик для вывода звуковых сигналов.

[00136] Интерфейс ввода/вывода 412 обеспечивает интерфейс между процессорным компонентом 402 и периферийными интерфейсными модулями, такими как клавиатура, колесико управления, кнопка и другие подобные устройства. Кнопки могут включать в себя, помимо прочего, кнопку перехода к начальному экрану, кнопку регулировки громкости, кнопку запуска и кнопку блокировки.

[00137] Измерительный компонент 414 включает в себя один или несколько датчиков для оценки состояния различных аспектов устройства 400. Например, измерительный компонент 414 может определять состояние открытия и закрытия устройства 400, относительное расположение компонентов устройства 400, например дисплея и клавиатуры, измерительный компонент 414 может также определять изменение положения устройства 400 или его компонента, наличие или отсутствие контакта пользователя с устройством 400, ориентацию или ускорение/замедление устройства 400, а также изменение температуры устройства 400. Измерительный компонент 414 может включать в себя датчик присутствия, который конфигурирован так, чтобы обнаруживать близлежащие объекты без физического контакта. Измерительный компонент 414 может также включать в себя оптический датчик, например датчик изображения КМОП или ПЗС, для использования в приложениях обработки изображений. В некоторых вариантах осуществления измерительный компонент 414 может также включать в себя датчик акселерометра, датчик гироскопа, магнитный датчик, датчик давления или датчик температуры.

[00138] Коммуникационный компонент 416 конфигурирован так, чтобы облегчать проводную или беспроводную связь между устройством 400 и другими устройствами. Устройство 400 подключается к беспроводным сетям на основе стандартов Wi-Fi, 4G, 5G или их сочетания. В одном из вариантов осуществления коммуникационный компонент 416 принимает широковещательные сигналы или широковещательную информацию от внешней системы управления широковещанием по широковещательному каналу. В одном из вариантов осуществления коммуникационный компонент 416 дополнительно включает в себя модуль бесконтактной связи (NFC, Near - Field Communication) для обеспечения связи на коротких расстояниях. Например, модуль NFC может быть реализован на основе технологии радиочастотной идентификации (RFID, Radio Frequency Identification), технологии передачи через инфракрасный порт(IrDA, Infrared Data Association), технологии сверхширокополосной связи (UWB, Ultra-Wideband), технологии Bluetooth (ВТ) и других технологий.

[00139] В одном из вариантов осуществления устройство 400 может быть реализовано с применением одной или большего количества интегральных схем специального назначения (ASIC, Application-Specific Integrated Circuit), цифровых сигнальных процессоров (DSP, Digital Signal Processor), устройств цифровой обработки сигналов (DSPD, Digital Signal Processor Device), программируемых логических устройств (ПЛУ), полевых программируемых логических интегральных схем (FPGA, Field-Programmable Gate Arrays), микроконтроллеров, микропроцессоров или других электронных компонентов для реализации выше способа.

[00140] Исходя из той же концепции, которая лежит в основе описанных выше вариантов осуществления способа, в вариантах осуществления настоящего изобретения также предлагается устройство связи 500, которое может обладать функциями сетевого устройства 102 в описанных выше вариантах осуществления способа и может конфигурироваться таким образом, чтобы выполнять действия, производимые сетевым устройством 102 в описанных вариантах осуществления. Функции могут быть реализованы аппаратными средствами, программным обеспечением, или аппаратными средствами, исполняющими соответствующее программное обеспечение. Аппаратные средства или программное обеспечение включают в себя один или большее модулей, соответствующих указанным выше функциям.

[00141] В варианте реализации устройство связи 500, изображенное на фиг. 5, может выступать в качестве сетевого устройства 102 в описанных выше вариантах осуществления способа и выполнять действия, производимые сетевым устройством 102 в описанных выше вариантах осуществления способа. Как показано на фиг. 5, устройство связи 500 может включать в себя обрабатывающий модуль 501 и приемопередающий модуль 502, соединенные между собой. Обрабатывающий модуль 501 конфигурирован так, чтобы выполнять в устройстве связи вычислительные операции, например генерацию передаваемой информации или сообщений либо обработку принятых сигналов с целью получения информации или сообщений. Приемопередающий модуль 502 конфигурирован так, чтобы поддерживать работу устройства связи 500, а также обладает функциями беспроводной связи и, например, может взаимодействовать с другими устройствами беспроводной связи через беспроводные порты.

[00142] При выполнении шагов, реализуемых сетевым устройством, приемопередающий модуль 502 конфигурирован так, чтобы принимать вспомогательную информацию, передаваемую пользовательским оборудованием, при этом вспомогательная информация конфигурирована так, чтобы указывать по меньшей мере один параметр для переключения пользовательского оборудования с обслуживающей сети на целевую сеть, и также конфигурирован так, чтобы передавать пользовательскому оборудованию первую информацию о конфигурации интервала измерений. Обрабатывающий модуль 501 конфигурирован так, чтобы определять первую информацию о конфигурации интервала измерений согласно вспомогательной информации.

[00143] Если устройство связи является сетевым устройством 102, то его структура может быть также аналогична устройству 600, представленному на фиг.6. Для иллюстрации структуры коммуникационного устройства в качестве примера используется базовая станция. Как показано на фиг. 6, устройство 600 включает в себя память 601, процессор 602, приемопередающий компонент 603 и компонент питания 606. Память 601 соединена с процессором 602 и конфигурирована так, чтобы хранить программы и данных, которые требуются устройству связи 600 для реализации различных функций. Процессор 602 конфигурирован так, чтобы поддерживать устройство связи 600 в выполнении соответствующих функций описанного выше способа, причем эти функции могут быть реализованы путем вызова программ, хранящихся в памяти 601. Приемопередающий компонент 603 представляет собой беспроводной приемопередатчик и конфигурирован так, чтобы поддерживать работу устройства связи 600 при приеме сигнализации и/или данных через беспроводные порты, а также при передаче сигнализации и/или данных. Приемопередающий компонент 603 также может приемопередающим модулем или коммуникационным модулем. Приемопередающий компонент 603 включает в себя радиочастотный компонент 604 и одну или большее количество антенн 605. Радиочастотный компонент 604 может быть удаленным радиомодулем (RRU, Remote Radio Unit), который в частности конфигурирован так, чтобы передавать радиочастотные сигналы и преобразовывать радиочастотные сигналы и сигналы основной полосы частот. Одна или большее количество антенн 605 в частности конфигурируются таким образом, чтобы излучать и принимать радиочастотные сигналы.

[00144] Когда устройству связи 600 требуется передать данные, процессор 602 выполняет обработку данных в основной полосе частот и выдает сигнал основной полосы в радиочастотный модуль, а радиочастотный модуль обрабатывает сигнал основной полосы и передает его через антенну в виде электромагнитных волн. Когда данные передаются устройству связи 600, радиочастотный модуль принимает радиочастотный сигнал через антенну, преобразует радиочастотный сигнал в сигнал основной полосы и передает сигнал основной полосы процессору 602, а процессор 602 преобразует сигнал основной полосы в данные и выполняет их обработку.

[00145] Другие варианты осуществления настоящего изобретения станут понятны специалистам в данной области техники из описания технических характеристик и практической реализации настоящего изобретения. Настоящее изобретение охватывает любые модификации, варианты использования или адаптации вариантов осуществления настоящего изобретения, которые соответствуют его общим принципам и включают в себя не описанные здесь общеизвестные сведения или общепринятые технические решения в данной области. Технические характеристики и варианты осуществления являются лишь примерами, а истинный объем вариантов осуществления настоящего изобретения ограничивается прилагаемой формулой изобретения.

[00146] Следует понимать, что варианты осуществления настоящего изобретения не ограничиваются конкретными структурами, которые описаны выше и представлены на чертежах, но могут иметь различные модификации и изменения, не выходящие за пределы объема настоящего изобретения. Объем настоящего изобретения ограничивается только прилагаемой формулой изобретения.

[00147] Промышленная применимость

[00148] Пользовательское оборудование 101 предоставляет информацию о соответствующих параметрах для переключения с обслуживающей сети на целевую сеть, а сетевое устройство 102 определяет первую информацию о конфигурации интервала измерений согласно соответствующим параметрам для переключения обслуживающей сети. Согласно первой информации о конфигурации интервала измерений сетевое устройство может указывать время для измерения соответствующих параметров при переключении пользовательского оборудования 101 с обслуживающей сети на целевую сеть, при этом пользовательское оборудование 101 может проводить измерения соответствующих параметров и передачу услуг обслуживающей сети в разное время, что позволяет устранить проблему прерывания обслуживания в процессе переключения обслуживающей сети.

Изобретение относится к области беспроводной связи и, в частности, к приему и передаче информации о конфигурации интервала измерений (measurement gap). Техническим результатом является повышение точности получения пользовательским оборудованием более подходящего интервала измерений. Упомянутый технический результат достигается тем, что с помощью пользовательского оборудования передают вспомогательную информацию сетевому устройству обслуживающей сети, при этом вспомогательная информация конфигурирована для указания по меньшей мере одного параметра для переключения пользовательского оборудования с обслуживающей сети на целевую сеть; и принимают первую информацию о конфигурации интервала измерений, определенной сетевым устройством согласно вспомогательной информации. 4 н. и 16 з.п. ф-лы, 6 ил.

1. Способ приема информации о конфигурации интервала измерений, который выполняется пользовательским оборудованием и включает в себя:

передачу вспомогательной информации сетевому устройству обслуживающей сети, при этом вспомогательная информация конфигурирована так, чтобы указывать по меньшей мере один параметр для переключения пользовательского оборудования с обслуживающей сети на целевую сеть; и

прием первой информации о конфигурации интервала измерений, определенной сетевым устройством согласно вспомогательной информации,

отличающийся тем, что способ также включает передачу сетевому устройству второй информации о конфигурации интервала измерений,

при этом прием первой информации о конфигурации интервала измерений, определенной сетевым устройством согласно вспомогательной информации, включает:

прием первой информации о конфигурации интервала измерений, определенной сетевым устройством согласно вспомогательной информации и второй информации о конфигурации интервала измерений.

2. Способ по п. 1, в котором передача вспомогательной информации сетевому устройству обслуживающей сети включает в себя:

передачу сигнализации управления радиоресурсами сетевому устройству обслуживающей сети, при этом сигнализация управления радиоресурсами включает в себя вспомогательную информацию.

3. Способ по п. 1 или 2, в котором вторая информация о конфигурации интервала измерений сконфигурирована для указания сетевому устройству информации о конфигурации интервала измерений, запрашиваемой пользовательским оборудованием.

4. Способ по п. 1, в котором вторая информация о конфигурации интервала измерений включает в себя конфигурацию длительности интервала измерений; и

способ дополнительно включает в себя:

установку длительности интервала измерений как максимального значения конфигурации времени измерения сигнала синхронизации (SMTC) или максимального значения конфигурации времени измерения опорного сигнала (CMTC), если целевая сеть относится к системе нового радио; или

установку длительности интервала измерений как длительности опорного сигнала соты, если целевая сеть является сетью долгосрочного развития.

5. Способ по п. 1 или 2, в котором вспомогательная информация включает в себя по меньшей мере одно из следующего:

первую информацию, указывающую на разницу во времени между обслуживающей сотой в обслуживающей сети и целевой сотой в целевой сети;

вторую информацию, указывающую тип интервала измерений, который является периодическим или непериодическим;

третью информацию, указывающую использование интервала измерений, которое содержит одно из следующего: прием системной информации или пейджинговой информации целевой сети, выполнение измерений соты в целевой сети и выполнение передачи данных в целевой сети; или

четвертую информацию, указывающую период действия интервала измерений.

6. Способ по п. 5, в котором период интервала измерений в первой информации о конфигурации интервала измерений является целым кратным максимального значения периода SMTC целевой несущей в целевой сети или целым кратным максимального значения периода CMTC целевой несущей в целевой сети, если вспомогательная информация включает в себя вторую информацию, а тип, указываемый второй информацией, является периодическим типом.

7. Способ по п. 5, в котором третья информация для различного использования соответствует различным длительностям интервала измерений в первой информации о конфигурации интервала измерений, если вспомогательная информация включает в себя третью информацию.

8. Способ по п. 5, который дополнительно включает в себя:

передачу, в течение периода действия, сетевому устройству информации об активации, указывающей на то, что первая информация о конфигурации интервала измерений активирована; или

передачу, в течение периода действия, сетевому устройству информации об деактивации, указывающей на то, что первая информация о конфигурации интервала измерений деактивирована.

9. Способ по п. 1 или 2, который дополнительно включает в себя:

сброс первой информации о конфигурации интервала измерений по истечении таймера, при этом таймер запускают в момент, когда первая информация о конфигурации интервала измерений используется в первый раз.

10. Способ по п. 1 или 2, который дополнительно включает в себя:

сброс первой информации о конфигурации интервала измерений, когда количество случаев использования первой информации о конфигурации интервала измерений достигает предварительно заданного значения.

11. Способ передачи информации о конфигурации интервала измерений, который выполняется сетевым устройством и включает в себя:

прием вспомогательной информации, передаваемой пользовательским оборудованием, при этом вспомогательная информация конфигурирована так, чтобы указывать по меньшей мере один параметр для переключения пользовательского оборудования с обслуживающей сети на целевую сеть;

определение первой информации о конфигурации интервала измерений согласно вспомогательной информации; и

передачу пользовательскому оборудованию первой информации о конфигурации интервала измерений,

отличающийся тем, что способ также включает прием второй информации о конфигурации интервала измерений, передаваемой пользовательским оборудованием,

при этом определение первой информации о конфигурации интервала измерений согласно вспомогательной информации включает:

определение первой информации о конфигурации интервала измерений согласно вспомогательной информации и второй информации о конфигурации интервала измерений.

12. Способ по п. 11, в котором прием вспомогательной информации, передаваемой пользовательским оборудованием, включает в себя:

прием сигнализации управления радиоресурсами, при этом сигнализация управления радиоресурсами включает в себя вспомогательную информацию, передаваемую пользовательским оборудованием.

13. Способ по п. 11 или 12, в котором вторая информация о конфигурации интервала измерений сконфигурирована для указания сетевому устройству информации о конфигурации интервала измерений, запрашиваемой пользовательским оборудованием.

14. Способ по п. 11, в котором вторая информация о конфигурации интервала измерений включает в себя конфигурацию длительности интервала измерений; и

способ дополнительно включает в себя:

установку длительности интервала измерений как максимального значения конфигурации времени измерения сигнала синхронизации (SMTC) или максимального значения конфигурации времени измерения опорного сигнала (CMTC), если целевая сеть относится к системе нового радио; или

установку длительности интервала измерений как длительности опорного сигнала соты, если целевая сеть является сетью долгосрочного развития.

15. Способ по п. 11 или 12, в котором вспомогательная информация включает в себя по меньшей мере одно из следующего:

первую информацию, указывающую на разницу во времени между обслуживающей сотой в обслуживающей сети и целевой сотой в целевой сети;

вторую информацию, указывающую тип интервала измерений, который является периодическим или непериодическим;

третью информацию, указывающую использование интервала измерений, которое является одним из следующих: прием системной информации или пейджинговой информации целевой сети, выполнение измерений соты в целевой сети и выполнение передачи данных в целевой сети; или

четвертую информацию, указывающую период действия интервала измерений.

16. Способ по п. 15, в котором определение первой информации о конфигурации интервала измерений согласно вспомогательной информации включает в себя:

определение периода интервала измерений в первой информации о конфигурации интервала измерений как целого кратного максимального значения периода SMTC целевой несущей в целевой сети или целого кратного максимального значения периода CMTC целевой несущей в целевой сети, если вспомогательная информация включает в себя вторую информацию, а тип, указываемый второй информацией, является периодическим типом.

17. Способ по п. 15, в котором определение первой информации о конфигурации интервала измерений согласно вспомогательной информации включает в себя:

установление соответствия третьей информации для различного использования различным длительностям интервала измерений в первой информации о конфигурации интервала измерений, если вспомогательная информация включает в себя третью информацию.

18. Способ по п. 15, который дополнительно включает в себя:

прием в течение периода действия от пользовательского оборудования информации об активации, указывающей на то, что первая информация о конфигурации интервала измерений активирована; или

прием в течение периода действия от пользовательского оборудования информации об деактивации, указывающей на то, что первая информация о конфигурации интервала измерений деактивирована.

19. Пользовательское устройство, включающее в себя:

процессор и

память для хранения компьютерных программ, исполняемых процессором для реализации способа по любому из пп. 1-10.

20. Сетевое устройство, включающее в себя:

процессор и

память для хранения компьютерных программ, исполняемых процессором для реализации способа по любому из пп. 11-18.
