Способ и устройство для измерения соты, устройства и носитель информации Российский патент 2025 года по МПК H04W24/00 H04W24/10

Область техники

[0001] Настоящее изобретение относится к области связи, а более конкретно к способу и устройству для измерения соты, устройству и носителю информации.

Предпосылки создания изобретения

[0002] В стандарте 5G Новое радио (NR, new radio) представлены внеземные сети (NTN, non-terrestrial network), т.е. сети спутниковой связи 5G. Поскольку спутники находятся высоко над землей, задержка при передачи в сетях NTN является относительно большой.

[0003] В системе NTN из-за большого радиуса соты, перекрывающийся диапазон зон покрытия различных спутников также велик. Когда спутник 1 предоставляет услуги пользовательскому оборудованию (UE), UE может также быть расположено в зонах покрытия спутника 2/спутника 3. Учитывая мобильность UE, оно должно выполнять измерение в соседних сотах, покрываемых спутником 2 / спутником 3, и следует учитывать различия в задержке при передаче.

Сущность изобретения

[0004] Варианты выполнения настоящего изобретения предлагают способ и устройство для измерения соты, устройство и носитель. Технические решения следующие.

[0005] Согласно первому аспекту настоящего изобретения, предложен способ измерения соты, который выполняется терминалом и включает: получение информации о конфигурации, при этом информацию о конфигурации конфигурируют для указания на правило динамической регулировки временного параметра, когда терминал выполняет измерение соты; и определение измерительного окна на основании этого правила динамической регулировки.

[0006] В другом аспекте предложен способ измерения соты, который выполняется сетевым устройством и включает: передачу информации о конфигурации в терминал согласно информации о местоположении терминала и информации об эфемеридах спутника. Информация о конфигурации сконфигурирована для указания на правило динамической регулировки временного параметра, когда терминал выполняет измерение соты.

[0007] В еще одном аспекте предложено устройство для измерения соты, которое содержит: приемный модуль, сконфигурированный для приема информации о конфигурации, при этом информация о конфигурации конфигурируется для указания на правило динамической регулировки временного параметра, когда терминал выполняет измерение соты; и процессорный модуль, сконфигурированный для определения измерительного окна на основании этого правила динамической регулировки.

[0008] В еще одном аспекте предложено устройство для измерения соты, которое содержит: передающий модуль, сконфигурированный для передачи информации о конфигурации в терминал согласно информации о местоположении терминала и информации об эфемеридах спутника. Информация о конфигурации сконфигурирована для указания на правило динамической регулировки временного параметра, когда терминал выполняет измерение соты.

[0009] В еще одном аспекте предложен терминал, который содержит: процессор; приемопередатчик, связанный с процессором; и память, хранящую исполняемые инструкции для процессора. Процессор сконфигурирован для загрузки и исполнения исполняемых инструкций с целью реализации способа измерения соты согласно любому из вышеуказанных вариантов выполнения настоящего изобретения.

[0010] В еще одном аспекте предложено сетевое устройство, которое содержит: процессор; приемопередатчик, связанный с процессором; и память, хранящую исполняемые инструкции для процессора. Процессор сконфигурирован для загрузки и исполнения исполняемых инструкций с целью реализации способа измерения соты согласно любому из вышеуказанных вариантов выполнения настоящего изобретения.

[0011] В еще одном аспекте предложен считываемый компьютером носитель, который хранит исполняемые инструкции, которые при их загрузке и исполнении процессором, приводят к реализации способа измерения соты согласно любому из вышеуказанных вариантов выполнения настоящего изобретения.

[0012] Технические решения, раскрытые в вариантах выполнения настоящего изобретения включают по меньшей мере следующие положительные эффекты.

[0013] Конфигурирование правила динамической регулировки временного параметра измерительного окна происходит посредством информации о конфигурации. UE может получать информацию о временном параметре, такую как величины смещения/продолжительности и т.д., для последующей конфигурации времени измерения блока сигнала синхронизации (SMTC, synchronization signal block measurement timing configuration)/измерительного интервала согласно информации о конфигурации, что эффективно уменьшает частоту обновления SMTC/измерительного интервала.

Краткое описание чертежей

[0014] Для наглядной иллюстрации технических решений в вариантах выполнения настоящего изобретения ниже приведены сопровождающие чертежи, которые будут использоваться при описании вариантов выполнения настоящего изобретения. Очевидно, чертежи в последующем описании лишь демонстрируют некоторые варианты выполнения настоящего изобретения. Специалисты в данной области технике легко создадут по этим чертежам другие чертежи без приложения творческих усилий.

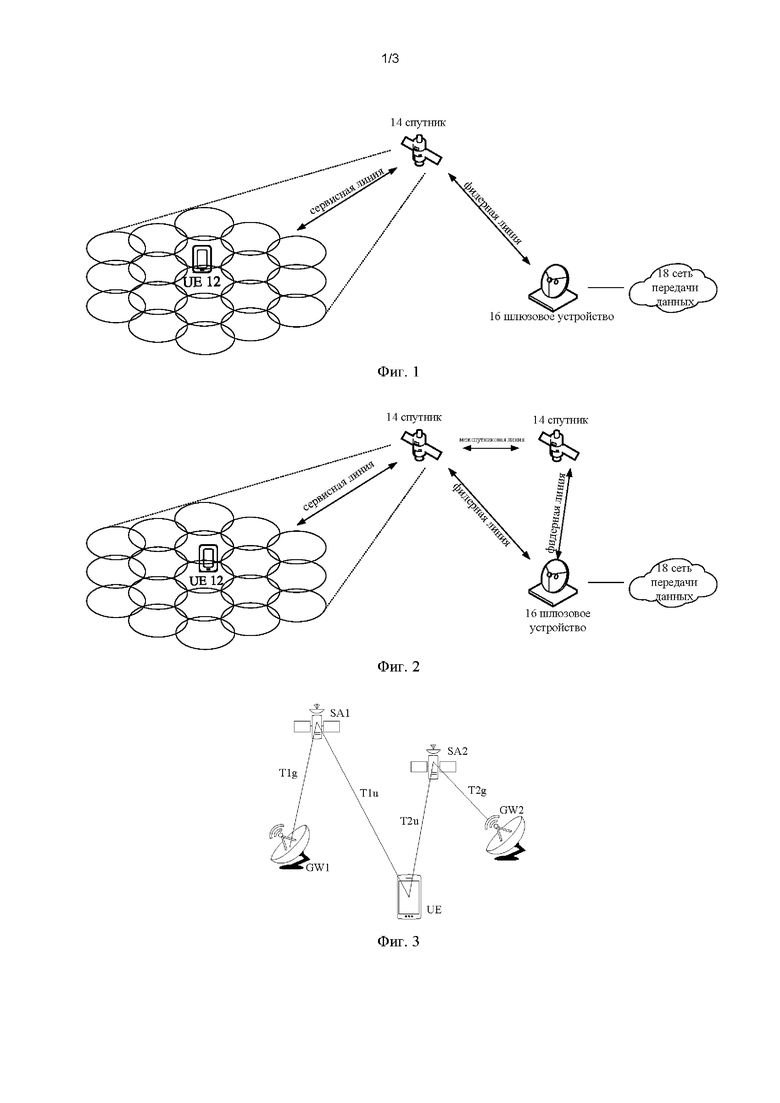

[0015] На фиг. 1 показана сетевая архитектура прозрачной нагрузки NTN согласно иллюстративному варианту выполнения настоящего изобретения;

[0016] На фиг. 2 показана сетевая архитектура регенерационной нагрузки NTN согласно другому иллюстративному варианту выполнения настоящего изобретения;

[0017] На фиг. 3 схематично показана задержка при спутниковой передаче согласно иллюстративному варианту выполнения настоящего изобретения;

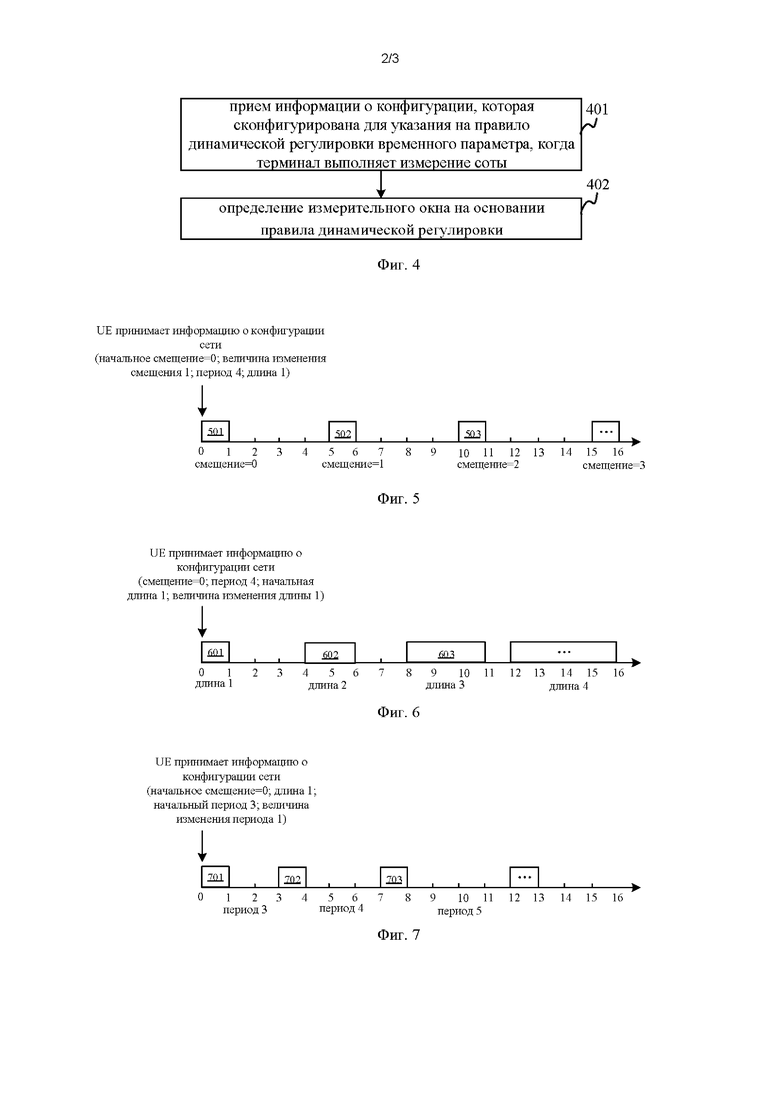

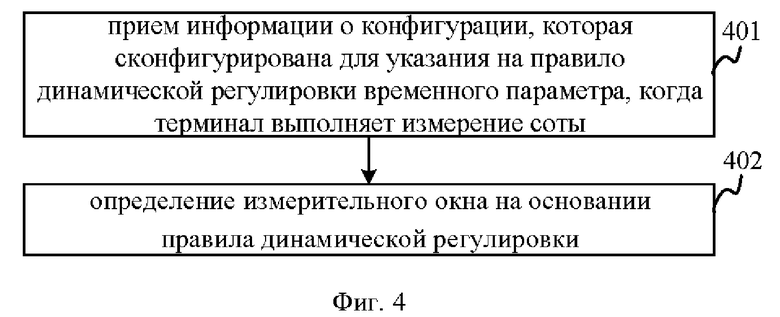

[0018] На фиг. 4 показана последовательность операций для способа измерения соты согласно иллюстративному варианту выполнения настоящего изобретения;

[0019] На фиг. 5 схематично показано определение измерительного окна на основании величины изменения смещения согласно иллюстративному варианту выполнения настоящего изобретения;

[0020] На фиг. 6 схематично показано определение измерительного окна на основании величины изменения длины измерительного окна согласно еще одному иллюстративному варианту выполнения настоящего изобретения;

[0021] На фиг. 7 схематично показано определение измерительного окна на основании величины изменения периода согласно иллюстративному варианту выполнения настоящего изобретения;

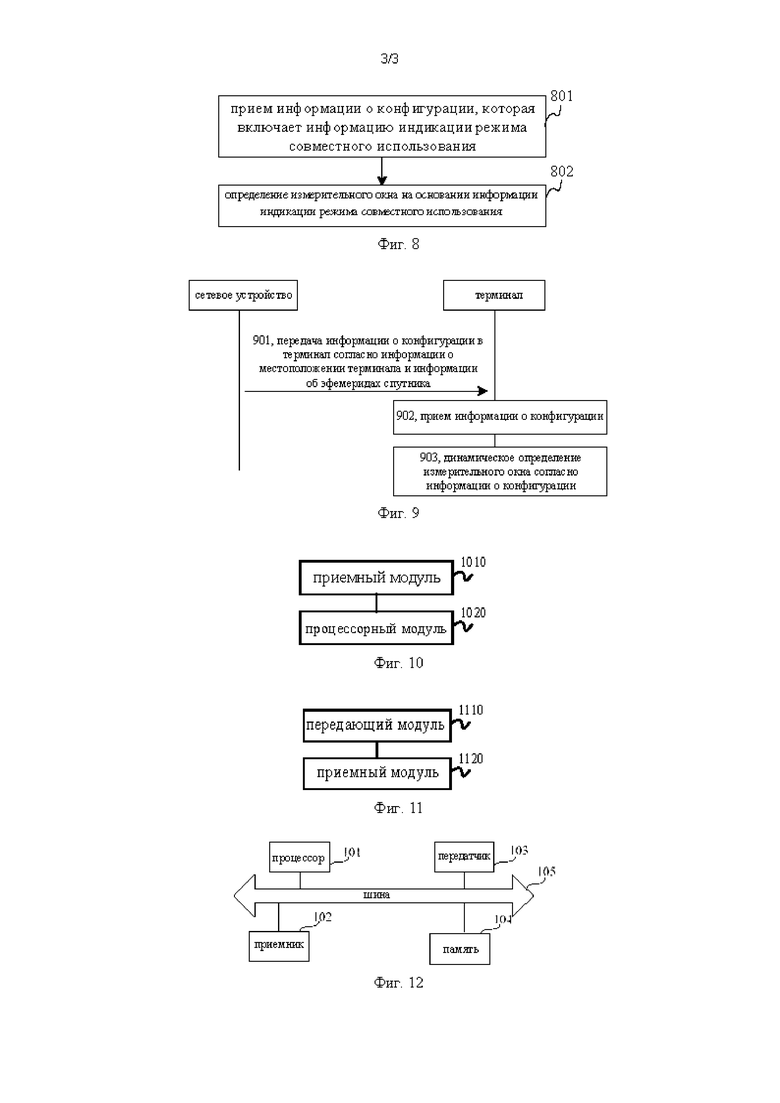

[0022] На фиг. 8 показана последовательность операций для способа измерения соты согласно другому иллюстративному варианту выполнения настоящего изобретения;

[0023] На фиг. 9 показана последовательность операций для способа измерения соты согласно еще одному иллюстративному варианту выполнения настоящего изобретения;

[0024] На фиг. 10 показана блок-схема устройства для измерения соты согласно иллюстративному варианту выполнения настоящего изобретения;

[0025] На фиг. 11 показана блок-схема устройства для измерения соты согласно другому иллюстративному варианту выполнения настоящего изобретения; и

[0026] На фиг. 12 показана блок-схема устройства связи согласно иллюстративному варианту выполнения настоящего изобретения.

Подробное описание

[0027] Для пояснения целей, технических решений и преимуществ настоящего изобретения ниже подробно описаны варианты выполнения настоящего изобретения со ссылками на сопровождающие чертежи.

[0028] В настоящее время, проект партнерства третьего поколения (3GPP) изучает технологию NTN, в которой обычно используется спутниковая связь для обеспечения услуг связи наземного пользователя. По сравнению с наземной сетевой сотовой связью спутниковая связь имеет много уникальных преимуществ. В первую очередь, спутниковая связь не ограничена географическим районом пользователя. Например, обычная наземная связь не может покрыть те области, где невозможно установить оборудование связи, такие как океаны, горы, пустыни и т.д., или области, где покрытие недоступно из-за малой плотности населения. Однако для спутниковой связи, поскольку один спутник может покрыть большую земную площадь и спутник может двигаться по орбите вокруг земли, теоретически каждый уголок на земле может быть покрыт спутниковой связью. Во-вторых, спутниковая связь имеет большое социальное значение. Спутниковая связь может покрыть удаленные гористые области, а также бедные и слаборазвитые страны или регионы по более низким ценам, позволяя людям в этих местах пользоваться продвинутой голосовой связью и технологией мобильного Интернета, что способствует сглаживанию неравенства в цифровых технологиях по сравнению с развитыми регионами и развитию этих областей. В-третьих, спутниковая связь может осуществлять связь на большие расстояния, при этом стоимость связи увеличивается с расстоянием незначительно. Наконец, спутниковая связь имеет высокую стабильность и не затрагивается стихийными бедствиями.

[0029] Спутники связи делятся на низкоорбитальные (LEO), средневысотные (МЕО), геостационарные (GEO), высокоэллиптические (НЕО) и т.д. на основании различных высот орбит. На текущей стадии исследования сосредоточены на спутниках LEO и GEO.

[0030] LEO

[0031] Высотный диапазон низкоорбитальных спутников составляет от 500 км до 1500 км, и соответствующий орбитальный период составляет приблизительно от 1,5 часа до 2 часов. Задержка распространения сигнала для единичного «скачка» между пользователями обычно составляет менее 20 мс. Максимальное время видимости спутника составляет 20 минут. Расстояние распространения сигнала невелико, потери связи малы, и требования к мощности передачи для пользовательского терминала невысоки.

[0032] GEO

[0033] Геостационарные спутники имеют высоту орбиты 35786 км и период вращения вокруг земли 24 часа. Задержка распространения сигнала для единичного скачка между пользователями обычно составляет 250 мс.

[0034] Для обеспечения покрытия спутником и улучшения возможностей всей системы спутниковой связи спутник использует множество лучей для покрытия земли. Один спутник может сформировать десятки или даже сотни лучей для покрытия земли, а один спутниковый луч может покрыть участок земли на десятки и сотни километров в диаметре.

[0035] Существует по меньшей мере два сценария NTN: прозрачная нагрузка NTN, и регенеративная нагрузка NTN. На фиг. 1 показан сценарий прозрачной нагрузки NTN, который включает участие UE 12, спутника 14, шлюза 16 и сети 18 передачи данных. Имеется фидерная линия между спутником 14 и шлюзом 16.

[0036] На фиг. 2 показан сценарий регенерационной нагрузки NTN, который включает участие UE 12, спутников 14, шлюза 16 и сети 18 передачи данных. Имеется фидерная линия между спутниками 14 и шлюзом 16, и имеется меж-спутниковая линия связи между спутниками 14.

[0037] Сеть NTN состоит из следующих сетевых элементов.

[0038] Один или несколько шлюзов: для соединения спутника с наземной общедоступной сетью.

[0039] Фидерная линия: линия, используемая для связи между шлюзами и спутником.

[0040] Сервисная линия: линия, используемая для связи между терминалом и спутником.

[0041] Один или несколько спутников: их можно разделить на: прозрачную нагрузку и регенерационную нагрузку на основании предоставляемых функций.

[0042] Прозрачная нагрузка: обеспечивается только функции беспроводной фильтрации частоты, преобразования частоты и усиления, и обеспечивается только прозрачная передачи сигнала без изменения его формы при передаче.

[0043] Регенерационная нагрузка: обеспечиваются не только функции беспроводной фильтрации частоты, преобразования частоты и усиления, но также и обеспечивается функция демодуляции/расшифровки, маршрутизации/декодирования, кодирования/модуляции. Это включает некоторые или все функции базовой станции.

[0044] Меж-спутниковая линия (ISL): существует в сценарии регенерационной нагрузки.

[0045] В неземной сети (TN) вследствие малого радиуса соты, задержка передачи между UE и различными сотами варьируется очень мало, то есть намного меньше, чем длина конфигурации времени измерения блока сигнала синхронизации (SSB, synchronization signal block) (то есть SSB-SMTC) / измерительного интервала. Однако в системе NTN из-за большого радиуса соты перекрывающийся диапазон зон покрытия различных спутников также является большим. Когда спутник 1 предоставляет услуги UE, UE может быть расположено также в зоне покрытия спутника 2/спутника 3. Учитывая мобильность UE, UE должно выполнить измерение в соседних сотах, покрытых спутником 2/спутником 3, и учесть влияние различия в задержках передачи. Как показано на фиг. 3, спутник (SA1) является спутником обслуживающей соты, а спутник (SA2) является спутником соседней соты. Задержка передачи UE для получения сигнала от обслуживающей соты может быть представлена как Tlg (задержка передачи фидерной линии) + Tlu (задержка передачи сервисной линии), а задержка передачи UE для получения сигнала от соседней соты равна T2u + T2g. Различие в задержке передачи равно Tlg+Tlu - (T2g+T2u).

[0046] Учитывая, что различные спутники находятся на разных расстояниях от определенного UE и определенной наземной станции, имеется большая разница между задержкой передачи UE при получении сигнала обслуживающей соты и задержкой передачи UE при получении сигнала соседней соты, то есть, Tlg+Tlu - (T2g+T2u) не равна 0 и может быть больше, чем длина SMTC/измерительного интервала.

[0047] Если конфигурация SMTC/измерительного интервала не учитывает различия в задержке передачи, UE может пропустить измерительное окно SSB/CSI-RS и поэтому не сможет выполнить измерение конфигурированного опорного сигнала. Учитывая, что различные спутники имеют различные местоположения и различие в задержке распространения также велико, традиционное решение для конфигурации SMTC/ измерительного интервала не применимо к сетевой среде NTN. Поэтому сеть должна учитывать различие в задержке передачи между различными UE и различными спутниками при формировании SMTC/измерительного интервала. В конфигурации SMTC различные SMTC конфигурируются для различных частот, и соты, измеряющие ту же частоту, используют ту же конфигурацию SMTC, что неприменимо к сети NTN с огромным различием в задержке передачи.

[0048] На фиг. 4 показана последовательность операций для способа измерения соты согласно иллюстративному варианту выполнения настоящего изобретения. В этом варианте выполнения способ описан с ссылкой на пример, где способ выполняется терминалом. Способ включает следующие шаги.

[0049] На шаге 401 принимают информацию о конфигурации. Информацию о конфигурации конфигурируют для указания на правило динамической регулировки временного параметра, когда терминал выполняет измерение соты.

[0050] Информацией о конфигурации является информация для сетевого устройства, чтобы сконфигурировать измерительное окно для UE согласно информации о местоположении UE и информации об эфемеридах спутника. Информация о конфигурации включает правило динамической конфигурации временного параметра измерительного окна.

[0051] Тип спутника включает по меньшей мере одно из следующего: спутник LEO; спутник МЕО; спутник GEO; спутник на основании беспилотной летательной платформы (платформа UAS); или спутник НЕО.

[0052] Измерительное окно включает по меньшей мере одно из SMTC или измерительный интервал. Временной параметр включает по меньшей мере одно из следующего: смещение (смещение SMTC; измерительный интервал - смещение измерительного интервала), период (периодичность SMTC; измерительный интервал - mgrp), или продолжительность (продолжительность SMTC; измерительный интервал - mgl). В качестве опции, когда измерительное окно включает измерительный интервал, временной параметр также включает опережение времени (timing advance) измерительного интервала (mgta).

[0053] В некоторых вариантах выполнения настоящего изобретения правило динамической регулировки включает: по меньшей мере одно из величины изменения временного параметра или функции конфигурации временного параметра.

[0054] Величина (степень) изменения временного параметра используется для представления картины периодического изменения временного параметра. Функция конфигурации временного параметра используется для представления функционального отношения между последовательным номером временного окна и временным параметром.

[0055] В качестве опции информация о конфигурации может быть передана в UE через сигналы управления радиоресурсами (RRC, radio resource control). Информация о конфигурации нескольких наборов измерительных окон может быть включена в таблицы конфигурации измерительных окон, и максимальное количество конфигураций измерительных окон, которые могут быть включены в каждую таблицу конфигурации измерительных окон, может быть определено сетью или может быть определено согласно протоколу.

[0056] В дополнительном варианте выполнения настоящего изобретения сеть может обеспечить таблицу конфигурации SMTC в измерительной конфигурации. Например, измерительная конфигурация включает таблицу конфигурации SMTC (smtc-ntn-list), в типе SSB-MTC-ntn-List, определенном следующим образом: SSB-MTC-ntn является конфигурацией набора SMTC, smtc-ntn-list включает конфигурации множества наборов SMTC, a maxNrofSSBMTCntn является максимальным количеством наборов конфигурируемых SMTC.

[0057] В дополнительном варианте выполнения настоящего изобретения сеть может обеспечить таблицу конфигурации измерительных интервалов в измерительной конфигурации. Например, измерительная конфигурация включает таблицу конфигурации измерительных интервалов (meagap-ntn-list) в типе MeasGap-ntn-List, определенном следующим образом: MeasGap-ntn является конфигурацией набора измерительных интервалов, meagap-ntn-list включает конфигурации множества наборов измерительных интервалов, и maxNrofMeasGapntn является максимальным количеством наборов конфигурируемых измерительных интервалов.

[0058] На шаге 402 определяют измерительное окно на основании правила динамической регулировки.

[0059] В некоторых вариантах выполнения настоящего изобретения измерительное окно определяют непосредственно на основании правила динамической регулировки; или измерительное окно определяют на основании правила динамической регулировки и начального временного параметра.

[0060] Ниже представлены способы определения измерительного окна на основании правила динамической регулировки.

[0061] В первом способе информация о конфигурации включает величину изменения временного параметра; и измерительное окно определяют на основании начального временного параметра и величины изменения временного параметра.

[0062] Таким образом, если сеть конфигурирует количество изменения временного параметра измерительного окна, UE вычисляет величину временного параметра для текущего измерительного окна согласно величине изменения, конфигурируемой сетью, и начальному временному параметру.

[0063] Для иллюстрации возьмем в пример смещения, в котором начальное смещение составляет 4 мс, а величина изменения, конфигурируемая сетью, составляет 1 мс, таким образом, начиная с момента, когда UE принимает информацию о конфигурации измерительного окна, смещение первого измерительного окна составляет 4 мс; смещение второго измерительного окна составляет 5 мс; а смещение третьего измерительного окна составляет 6 мс.

[0064] Следует отметить, что вышеуказанный период является только иллюстративным примером. В некоторых вариантах выполнения настоящего изобретения величина изменения временного параметра включает два значения величины изменения для указания на величины изменения в альтернативные периоды. Например, возьмем пример, в котором начальное смещение составляет 4 мс, а величины изменения, конфигурируемые сетью, составляют 1 мс и 2 мс, таким образом начиная с момента, когда UE принимает информацию о конфигурации измерительного окна, смещение первого измерительного окна составляет 4 мс, смещение второго измерительного окна составляет 5 мс (4 мс + 1 мс), смещение третьего измерительного окна составляет 7 мс (5 мс + 2 мс), смещение четвертого измерительного окна составляет 8 мс (7 мс + 1 мс) и так далее.

[0065] Следует отметить, что вышеуказанный начальный временной параметр конфигурируется в информации о конфигурации; или начальный временной параметр заранее задан; или начальный временной параметр заранее сконфигурирован. В некоторых вариантах выполнения настоящего изобретения, когда информация о конфигурации включает начальный временной параметр, предпочтительно, чтобы этот начальный временной параметр был сконфигурирован в информации о конфигурации. В случае, если информация о конфигурации не включает начальный временной параметр, используется начальный временной параметр по умолчанию, и этот начальный временной параметр по умолчанию является вышеуказанным заранее сконфигурированным или заранее заданным начальным временным параметром.

[0066] Во втором способе информация о конфигурации включает функцию конфигурации временного параметра; и измерительное окно определяют на основании функции конфигурации временного параметра.

[0067] Функция конфигурации временного параметра содержит, но этим не ограничена, любое из следующего: функцию первого порядка; функцию второго порядка; или другие функции высшего порядка; или другие функции любой формы.

[0068] Функция конфигурации временного параметра является функцией, связанной с временным параметром измерительного окна и номером измерительного окна. UE вычисляет величину временного параметра для текущего измерительного окна согласно функции конфигурации временного параметра, предоставленной сетью.

[0069] В качестве иллюстрации приведем пример, где для определения смещения используется функция первого порядка. Например, функция изменения смещения представляет собой n+3 с размерностью мс, тогда, начиная с момента, когда UE принимает информацию о конфигурации, смещение первого измерительного окна равно 1+3=4 мс, смещение второго измерительного окна равно 2+3=5 мс, и смещение третьего измерительного окна равно 3+3=6 мс.

[0070] В качестве иллюстрации приведем пример, где для определения смещения используется функция второго порядка. Например, функция изменения смещения представляет собой n²+3, с размерностью мс, тогда, начиная с момента, когда UE принимает информацию о конфигурации, смещение первого измерительного окна равно 1+3=4 мс, смещение второго измерительного окна равно 4+3=7 мс, и смещение третьего измерительного окна равно 9+3=12 мс.

[0071] В некоторых вариантах выполнения настоящего изобретения номер измерительного окна представляет собой последовательный номер измерительного окна, в котором UE может выполнить измерение, начиная с момента, когда UE принимает информацию о конфигурации сети.

[0072] Местоположение измерительного окна определяется следующим образом.

[0073] Во-первых, местоположение первого измерительного окна является местоположением ближайшего временного окна, которое удовлетворяет соответствующему временному параметру, сконфигурированному сетью, начиная с момента, когда UE принимает информацию о конфигурации сети; а местоположение энного измерительного окна является местоположением ближайшего временного окна, которое удовлетворяет соответствующему временному параметру, сконфигурированному сетью, с момента, когда закончилось (n-1) измерительное окно, где n≥2, и n - целое число.

[0074] Например, измерительное окно определяют на основании начального временного параметра и величины изменения временного параметра.

[0075] На фиг. 5 схематично показано определение измерительного окна на основании величины изменения смещения согласно иллюстративному варианту выполнения настоящего изобретения. Как показано на фиг. 5, UE принимает информацию о конфигурации сети в момент t0, и информация о конфигурации указывает, что начальное смещение = 0, величина изменения смещения равна 1, период равен 4, а длина временного окна равна 1, затем первое временное окно 501 с начальным моментом t0 используется в качестве первого измерительного окна, которое удовлетворяет временному параметру. Во второй период при периоде 4 второе временное окно 502 со смещением 1 используется в качестве второго измерительного окна, которое удовлетворяет временному параметру. Аналогично, третье временное окно 503 в третий период получено в качестве измерительного окна, которое удовлетворяет временному параметру, и так далее.

[0076] На фиг. 6 схематично показано определение измерительного окна на основании величины изменения длины временного окна согласно другому иллюстративному варианту выполнения настоящего изобретения. Как показано на фиг.6, UE принимает информацию о конфигурации сети в момент t0, и информация о конфигурации указывает, что смещение = 0, период равен 4, начальная длина временного окна равна 1, и величина изменения временного окна равна 1, затем первое временное окно 602 с длиной 1 и начальным моментом t0 используется в качестве первого измерительного окна, которое удовлетворяет временному параметру. Во второй период при периоде 4, второе временное окно 602 со смещением 0 и длиной 2 используется в качестве второго измерительного окна, которое удовлетворяет временному параметру. Аналогично, третье временное окно 603 с длиной 3 в третий период получено в качестве измерительного окна, которое удовлетворяет временному параметру, и так далее.

[0077] На фиг. 7 схематично показано определение измерительного окна на основании величины изменения периода временного окна согласно другому иллюстративному варианту выполнения настоящего изобретения. Как показано на фиг. 7, UE принимает информацию о конфигурации сети в момент t0, и информация о конфигурации указывает, что смещение = 0, начальный период равен 3, величина изменения периода равна 1, а длина временного окна равна 1, затем первое временное окно 701 с начальным моментом t0 используется в качестве начального момента с длиной 1 в качестве первого измерительного окна, которое удовлетворяет временному параметру. После первого периода (в 3 временных окна), используется четвертое временное окно 702 в качестве второго измерительного окна, которое удовлетворяет временному параметру. Аналогично, после второго периода (4 временных окна), получено временное окно 703 в качестве третьего измерительного окна, которое удовлетворяет временному параметру, и так далее.

[0078] В некоторых вариантах выполнения настоящего изобретения вышеуказанная информация о конфигурации дополнительно включает список сот и/или список спутников.

[0079] Список сот сконфигурирован для указания на соту, к которой применимо правило динамической регулировки, сконфигурированное в информации о конфигурации, и это правило динамической регулировки предназначено для регулировки временного параметра измерительного окна соты из списка сот.

[0080] Список спутников сконфигурирован для указания на спутник, к которому применимо правило динамической регулировки, сконфигурированное в информации о конфигурации, и это правило динамической регулировки предназначено для регулировки временного параметра измерительного окна спутника из списка спутников, или правило динамической регулировки предназначено для регулировки временного параметра измерительного окна соты, соответствующей спутнику из списка спутников.

[0081] В качестве опции, когда измерительные окна, вычисленные на основании по меньшей мере двух наборов информации о конфигурации перекрываются, сеть может указать UE на способ определения измерительного окна путем совместного использования информацией индикации режима, или для измерения UE может также использовать способ определения измерительного окна по умолчанию для определения измерительного окна среди перекрывающихся измерительных окон. Способ определения измерительного окна по умолчанию включает по меньшей мере один из способа случайного определения, способа определения по приоритету или способа расширенного измерения.

[0082] Таким образом, способ измерения соты согласно вариантам выполнения настоящего изобретения конфигурирует правило динамической регулировки временного параметра измерительного окна посредством информации о конфигурации. UE может получить информацию о временном параметре, такую как величины смещения/продолжительности и т.д., последующего SMTC/измерительного интервала согласно информации о конфигурации, что эффективно уменьшает частоту обновления SМТС/измерительного интервала.

[0083] В некоторых вариантах выполнения настоящего изобретения информация о конфигурации, посланная сетевым устройством в терминальное устройство, включает информацию индикации режима совместного использования. На фиг. 8 показана последовательность операций для способа измерения соты согласно другому иллюстративному варианту выполнения настоящего изобретения. Способ описан со ссылкой на пример, в котором способ выполняется UE. Как показано на фиг. 8, способ включает следующие шаги.

[0084] На шаге 801 принимают информацию о конфигурации. Информация о конфигурации включает информацию индикации режима совместного использования.

[0085] Информация индикации режима совместного использования конфигурируется для указания на способ определения окна, когда измерительные окна, вычисленные на основании по меньшей мере двух наборов информации о конфигурации, перекрываются.

[0086] Таким образом, информация индикации режима совместного использования конфигурируется для указания на поведение UE, когда измерительные окна, вычисленные согласно нескольким наборам информации о конфигурации измерительного окна, перекрываются.

[0087] Способ определения измерительного окна, указанный в информации индикации режима совместного использования, включает по меньшей мере один из способа случайного определения, способа приоритетного определения или способа расширенного измерения.

[0088] На шаге 802 определяют измерительное окно на основании информации индикации режима совместного использования.

[0089] 1. Когда информация индикации режима совместного использования указывает на способ случайного определения, измерительное окно для проведения измерений выбирают случайным образом из измерительных окон, вычисленных по меньшей мере по двум наборам информации о конфигурации.

[0090] Таким образом, когда измерительные окна, вычисленные согласно нескольким наборам информации о конфигурации измерительных окон, перекрываются, UE случайным образом выбирает измерительное окно для выполнения соответствующего измерения.

[0091] 2. Когда информация индикации режима совместного использования указывает на приоритетный способ определения, для выполнения измерения используется измерительное окно с самым высоким приоритетом из измерительных окон, вычисленных по меньшей мере по двум наборам информации о конфигурации. Измерительное окно с самым высоким приоритетом включает измерительное окно, вычисленное согласно информации о конфигурации с самым высоким приоритетом.

[0092] Таким образом, когда измерительные окна, вычисленные согласно нескольким наборам информации о конфигурации измерительных окон, перекрываются, UE выбирает измерительное окно, вычисленное из информации о конфигурации измерительного окна с самым высоким приоритетом, для выполнения соответствующего измерения.

[0093] В качестве опции в случае, если имеется информация о конфигурации нескольких измерительных окон с самым высоким приоритетом, для выполнения соответствующего измерения выбирают измерительное окно случайным образом из информации о конфигурации нескольких измерительных окон с самым высоким приоритетом.

[0094] В качестве опции, когда информация о конфигурации измерительного окна не содержит информацию о приоритетной индикации, по умолчанию ей присваивается самый высокий или самый низкий приоритет.

[0095] В некоторых вариантах выполнения настоящего изобретения приоритет информации о конфигурации измерительного окна может быть определен согласно по меньшей мере одному из следующих способов.

[0096] 2.1 Приоритет информации о конфигурации измерительного окна может включаться в информацию о конфигурации измерительного окна или конфигурироваться отдельно.

[0097] Таким образом, информация о конфигурации включает ресурс с приоритетной индикацией, который конфигурируется для указания на приоритет, соответствующий измерительному окну, конфигурируемому в текущей информации о конфигурации. В качестве опции, когда информация о конфигурации не включает информацию о приоритетной индикации, измерительное окно, конфигурируемое в информации о конфигурации, по умолчанию имеет самый высокий приоритет или самый низкий приоритет.

[0098] 2.2 Приоритет соты, которую предполагается измерить, указывают UE посредством сигналов RRC, сигналов MAC СЕ или путем трансляции системных сообщений.

[0099] Самый высокий приоритет в применимом списке сот, соответствующем информации о конфигурации измерительного окна, выбирают в качестве приоритета измерительного окна, сконфигурированного в текущей информации о конфигурации измерительного окна.

[0100] Альтернативно, самый низкий приоритет в применимом списке сот, соответствующем информации о конфигурации измерительного окна, выбирают в качестве приоритета измерительного окна, сконфигурированного в текущей информации о конфигурации измерительного окна.

[0101] Альтернативно, средний приоритет в применимом списке сот, соответствующем информации о конфигурации измерительного окна, выбирают в качестве приоритета измерительного окна, сконфигурированного в текущей информации о конфигурации измерительного окна.

[0102] 2.3 Приоритет спутника, который предполагается измерить, указывают UE посредством сигналов RRC, сигналов MAC СЕ или путем трансляции системных сообщений.

[0103] Самый высокий приоритет в применимом списке спутников, соответствующем информации о конфигурации измерительного окна, выбирают в качестве приоритета измерительного окна, сконфигурированного в текущей информации о конфигурации измерительного окна.

[0104] Альтернативно, самый низкий приоритет в применимом списке спутников, соответствующем информации о конфигурации измерительного окна, выбирают в качестве приоритета измерительного окна, сконфигурированного в текущей информации о конфигурации измерительного окна.

[0105] Альтернативно, средний приоритет в применимом списке спутников, соответствующем информации о конфигурации измерительного окна, выбирают в качестве приоритета измерительного окна, сконфигурированного в текущей информации о конфигурации измерительного окна.

[0106] 3. Когда информация индикации режима совместного использования указывает на способ расширенного измерения, измерение выполняют с помощью расширенного измерительного окна на основании измерительных окон, вычисленных по меньшей мере по двум наборам информации о конфигурации. Расширенное измерительное окно содержит ряд измерительных окон, вычисленных по меньшей мере по двум наборам информации о конфигурации.

[0107] Таким образом, когда измерительные окна, вычисленные согласно нескольким наборам информации о конфигурации измерительных окон, перекрываются, измерительное окно расширяют до диапазона, который может включать оба этих перекрывающихся измерительных окна, а затем соответствующие измерения выполняют одновременно.

[0108] В некоторых вариантах выполнения настоящего изобретения частотные точки и/или интервалы поднесущих опорных сигналов, измеренных с помощью измерительных окон, вычисленных на основании по меньшей мере двух наборов информации о конфигурации, совпадают.

[0109] Таким образом, в случае, если частотные точки и/или интервалы поднесущих опорных сигналов, которые будут измерены на перекрывающихся измерительных окнах, совпадают, измерительное окно может быть расширено до диапазона, который может включать два перекрывающихся измерительных окна, а затем соответствующие измерения выполняют одновременно.

[0110] В еще одном варианте выполнения настоящего изобретения, когда измерительные окна, вычисленные согласно нескольким наборам информации о конфигурации измерительного окна перекрываются, выбирают другие конфигурации режима совместного использования в случае, если частотные точки или интервалы поднесущих опорных сигналов, которые будут измерены на перекрывающихся измерительных окнах, различаются.

[0111] Следует отметить, что варианты выполнения настоящего изобретения, показанные на фиг. 8, могут быть объединены с вариантами выполнения настоящего изобретения, которые показаны на фиг. 4, с формированием объединенного варианта выполнения настоящего изобретения. Таким образом, информация о конфигурации, представленная на фиг. 4, и информации о конфигурации, предоставленная на фиг. 8, входит в ту же часть информации о конфигурации или может также быть реализована как независимые варианты выполнения настоящего изобретения, то есть, информация о конфигурации, представленная на фиг. 4, и информация о конфигурации, предоставленная на фиг. 8, являются различными частями информации о конфигурации, что в настоящем изобретении не ограничивается.

[0112] Таким образом, способ согласно вариантам выполнения настоящего изобретения предусматривает процессорное решение, когда SMTC/ измерительный интервал посылает перекрывающиеся измерительные окна. Согласно выбранному решению, UE может эффективно определить соту, которая должна быть измерена; или предпочтительно измерить ту соту, которая больше остальных нуждается в измерении.

[0113] В некоторых вариантах выполнения настоящего изобретения способ измерения соты согласно вариантам выполнения настоящего изобретения описан в сочетании со средой внедрения вышеуказанного сетевого устройства и терминального устройства. На фиг. 9 показана последовательность операций для способа измерения соты согласно другому иллюстративному варианту выполнения настоящего изобретения. В качестве примера способ применен к системе связи, как показано на фиг. 9, и включает следующие шаги.

[0114] На шаге 901 сетевое устройство посылает информацию о конфигурации в терминал согласно информации о местоположении терминала и информации об эфемеридах спутника.

[0115] Информация о местоположении терминала включает информацию о точном местоположении терминала или информацию о приблизительном местоположении терминала. Информация об эфемеридах спутника включает информацию об эфемеридах обслуживающего спутника и информацию об эфемеридах соседнего спутника, для которого будет произведено измерение. Информация о точном местоположении относится к информации об относительно точном местоположении, сообщенной терминалом, такой как информация о расстоянии и информация о направлении относительно сетевого устройства. Информация о приблизительном местоположении относится к информации об относительно приблизительном местоположении, сообщенной терминалом, таком как сота, где расположен терминал.

[0116] В еще одном варианте выполнения настоящего изобретения, когда UE сообщает информацию об относительно приблизительном местоположении, сеть должна сконфигурировать измерительное окно, которое применимо к UE в диапазоне информации о приблизительном местоположении.

[0117] В еще одном варианте выполнения настоящего изобретения, рассматривая погрешность информации о местоположении UE и движение UE, сеть может соответственно расширить продолжительность измерительного окна при его конфигурировании.

[0118] В еще одном варианте выполнения настоящего изобретения, когда сеть обнаруживает, что местоположение UE изменилось, и оригинальная измерительная конфигурация окна не применима к текущему местоположению UE, сеть может обновить информацию о конфигурации измерительного окна UE. Альтернативно, сеть может периодически обновлять информацию о конфигурации измерительного окна. Альтернативно, сеть может определить время действительности информации о конфигурации измерительного окна и обновлять информацию о конфигурации измерительного окна, когда обнаружено, что конфигурация измерительного окна недействительна.

[0119] В качестве опции, информацию о конфигурации конфигурируют для указания на правило динамической регулировки временного параметра; и/или информация о конфигурации включает информацию индикации режима совместного использования.

[0120] В некоторых вариантах выполнения настоящего изобретения информацию о конфигурации конфигурируют для указания на правило динамической регулировки временного параметра, когда терминал выполняет измерение соты.

[0121] Информация о конфигурации включает по меньшей мере одно из следующего: величину изменения временного параметра или функцию конфигурации временного параметра в качестве правила динамической регулировки.

[0122] Величина изменения временного параметра используется для определения измерительного окна в сочетании с начальным временным параметром. Функция конфигурации временного параметра используется для определения временного параметра измерительного окна согласно последовательному номеру измерительного окна и функциональному соотношению.

[0123] Функция конфигурации временного параметра включает, но этим не ограничена, по меньшей мере одну из функции первого порядка или функции второго порядка.

[0124] Начальный временной параметр сконфигурирован в информации о конфигурации; или начальный временной параметр заранее задан; или начальный временной параметр заранее сконфигурирован.

[0125] Измерительное окно включает по меньшей мере одно из следующего: конфигурацию времени измерения блока сигнала синхронизации (SSB-MTC) или измерительный интервал.

[0126] Временной параметр включает по меньшей мере одно из следующего: смещение, период или продолжительность. В качестве опции временной параметр дополнительно включает опережение времени измерительного интервала, когда измерительное окно включает измерительный интервал.

[0127] В некоторых вариантах выполнения настоящего изобретения вышеуказанная информация о конфигурации дополнительно включает список сот и/или список спутников.

[0128] Список сот сконфигурирован для указания на соту, к которой применимо правило динамической регулировки, сконфигурированное в информации о конфигурации, и это правило динамической регулировки предназначено для регулировки временного параметра измерительного окна соты из списка сот.

[0129] Список спутников сконфигурирован для указания на спутник, к которому применимо правило динамической регулировки, сконфигурированное в информации о конфигурации, и это правило динамической регулировки предназначено для регулировки временного параметра измерительного окна спутника из списка спутников, или правило динамической регулировки предназначено для регулировки временного параметра измерительного окна соты, соответствующей спутнику из списка спутников.

[0130] В качестве опции информация о конфигурации дополнительно включает информацию индикации режима совместного использования. Информация индикации режима совместного использования конфигурируется для указания на способ определения окна, когда измерительные окна, вычисленные на основании по меньшей мере двух наборов информации о конфигурации, перекрываются. Таким образом, когда измерительные окна, вычисленные на основании по меньшей мере двух наборов информации о конфигурации перекрываются, сеть может указать UE способ определения измерительного окна посредством информации индикации режима совместного использования.

[0131] Альтернативно, для определения измерительного окна из перекрывающихся измерительных окон с целью измерения UE может также использовать способ определения измерительного окна по умолчанию. Способ определения измерительного окна по умолчанию включает по меньшей мере один из способа случайного определения, способа приоритетного определения или способа расширенного измерения.

[0132] Например, когда информация о конфигурации не содержит информацию индикации режима совместного использования, UE использует для измерения способ определения измерительного окна по умолчанию для определения измерительного окна из перекрывающихся измерительных окон.

[0133] В некоторых вариантах выполнения настоящего изобретения передача данных терминалом выполняется в невыбранном измерительном окне из измерительных окон, вычисленных на основании по меньшей мере двух наборов информации о конфигурации на основании способа определения окна.

[0134] В качестве опции, в случае, когда измерительные окна, вычисленные на основании по меньшей мере двух наборов информации о конфигурации, перекрываются, UE сообщает сетевому устройству об измерительном окне, выбранном UE, так чтобы сетевое устройство выполнило передачу данных с терминала в невыбранном измерительном окне. Альтернативно, если измерительное окно, которое может выбрать UE согласно конфигурации, уникально, сетевое устройство может также определить измерительное окно, выбранное UE согласно выданной информации о конфигурации, и выполнить передачу данных терминалом в невыбранном измерительном окне из измерительных окон, вычисленных на основании по меньшей мере двух наборов информации о конфигурации.

[0135] На шаге 902 терминал принимает информацию о конфигурации.

[0136] Информация о конфигурации представляет собой информацию для того, чтобы сетевое устройство сконфигурировало измерительное окно для UE согласно информации о местоположении UE и информации об эфемеридах спутника. Информация о конфигурации включает правило динамической конфигурации временного параметра измерительного окна.

[0137] Тип спутника включает по меньшей мере одно из следующего: спутник LEO; спутник МЕО; спутник GEO; спутник на основании беспилотной летательной платформы (платформа UAS); или спутник НЕО.

[0138] Измерительное окно включает по меньшей мере одно из SMTC или измерительный интервал.

[0139] В некоторых вариантах выполнения настоящего изобретения правило динамической регулировки включает по меньшей мере одно из следующего: величину изменения временного параметра или функцию конфигурации временного параметра.

[0140] Величина изменения временного параметра используется для представления картины периодического изменения временного параметра. Функция конфигурации временного параметра используется для представления функционального отношения между последовательным номером временного окна и временным параметром.

[0141] В качестве опции информация о конфигурации может быть послана в UE посредством сигналов управления радиоресурсами (RRC).

[0142] В качестве опции информация о конфигурации включает информацию индикации режима совместного использования.

[0143] Информация индикации режима совместного использования конфигурируется для указания на способ определения окна, когда измерительные окна, вычисленные на основании по меньшей мере двух наборов информации о конфигурации, перекрываются.

[0144] Таким образом, информация индикации режима совместного использования конфигурируется для указания на поведение UE, когда измерительные окна, вычисленные согласно нескольким наборам информации о конфигурации измерительного окна, перекрываются.

[0145] Способ определения измерительного окна, указанный в информации индикации режима совместного использования, включает по меньшей мере один из способа случайного определения, способа приоритетного определения или способа расширенного измерения.

[0146] На шаге 903 терминал динамично определяет измерительное окно согласно информации о конфигурации.

[0147] В некоторых вариантах выполнения настоящего изобретения измерительное окно определяют непосредственно на основании правила динамической регулировки; или измерительное окно определяют на основании правила динамической регулировки и начального временного параметра.

[0148] Когда информация о конфигурации включает информацию индикации режима совместного использования и измерительные окна, вычисленные на основании по меньшей мере двух наборов информации о конфигурации, перекрываются, для выполнения измерения измерительное окно определяют согласно информации индикации режима совместного использования.

[0149] Таким образом, способ согласно вариантам выполнения настоящего изобретения позволяет конфигурировать правило динамической регулировки временного параметра измерительного окна посредством информации о конфигурации. UE может получить информацию о временном параметре, такую как величины смещения/продолжительности и т.д., последующего SMTC/измерительного интервала согласно информации о конфигурации, что эффективно уменьшает частоту обновления SМТС/измерительного интервала. Предусмотрено процессорное решение, когда SМТС/измерительный интервал посылает перекрывающиеся измерительные окна. Согласно выбранному решению, UE может эффективно определить соту, которая должна быть измерена; или предпочтительно измерить соту, которая больше остальных нуждается в измерении.

[0150] На фиг. 10 показана блок-схема устройства для измерения соты согласно иллюстративному варианту выполнения настоящего изобретения. Как показано на фиг. 10, устройство содержит: приемный модуль 1010 и процессорный модуль 1020.

[0151] Приемный модуль 1010 сконфигурирован для приема информации о конфигурации. Информация о конфигурации конфигурируется для указания на правило динамической регулировки временного параметра, когда терминал выполняет измерение соты.

[0152] Процессорный модуль 1020 сконфигурирован для определения измерительного окна на основании правила динамической регулировки.

[0153] В дополнительном варианте выполнения настоящего изобретения процессорный модуль 1020 сконфигурирован для определения измерительного окна на основании правила динамической регулировки и начального временного параметра.

[0154] В дополнительном варианте выполнения настоящего изобретения информация о конфигурации включает величину изменения временного параметра; и процессорный модуль 1020 сконфигурирован для определения измерительного окна на основании начального временного параметра и величины изменения временного параметра.

[0155] В дополнительном варианте выполнения настоящего изобретения информация о конфигурации включает функцию конфигурации временного параметра; и процессорный модуль 1020 сконфигурирован для определения измерительного окна на основании функции конфигурации временного параметра.

[0156] В дополнительном варианте выполнения настоящего изобретения функция конфигурации временного параметра содержит, но этим не ограничена, по меньшей мере одну из функции первого порядка или функции второго порядка.

[0157] В дополнительном варианте выполнения настоящего изобретения начальный временной параметр сконфигурирован в информации о конфигурации; или начальный временной параметр заранее задан; или начальный временной параметр заранее сконфигурирован.

[0158] В дополнительном варианте выполнения настоящего изобретения измерительное окно включает по меньшей мере одно из следующего: конфигурацию времени измерения блока сигнала синхронизации (SSB-MTC) или измерительный интервал.

[0159] В дополнительном варианте выполнения настоящего изобретения временной параметр включает по меньшей мере одно из следующего: смещение, период или продолжительность.

[0160] В качестве опции временной параметр дополнительно включает опережение времени измерительного интервала, когда измерительное окно включает измерительный интервал.

[0161] В дополнительном варианте выполнения настоящего изобретения информация о конфигурации дополнительно содержит список сот и/или список спутников.

[0162] Список сот сконфигурирован для указания на соту, к которой применимо правило динамической регулировки, сконфигурированное в информации о конфигурации, и это правило динамической регулировки предназначено для регулировки временного параметра измерительного окна соты из списка сот. Список спутников сконфигурирован для указания на спутник, к которому применимо правило динамической регулировки, сконфигурированное в информации о конфигурации, и это правило динамической регулировки предназначено для регулировки временного параметра измерительного окна спутника из списка спутников, или правило динамической регулировки предназначено для регулировки временного параметра измерительного окна соты, соответствующей спутнику из списка спутников.

[0163] В качестве опции информация о конфигурации дополнительно включает информацию индикации режима совместного использования. Информация индикации режима совместного использования сконфигурирована для указания на способ определения окна, когда измерительные окна, вычисленные на основании по меньшей мере двух наборов информации о конфигурации, перекрываются.

[0164] В дополнительном варианте выполнения настоящего изобретения процессорный модуль 1020 дополнительно сконфигурирован для случайного определения измерительного окна из измерительных окон, вычисленных на основании по меньшей мере двух наборов информации о конфигурации, для выполнения измерения, когда информация индикации режима совместного использования указывает на способ случайного определения.

[0165] В дополнительном варианте выполнения настоящего изобретения процессорный модуль 1020 сконфигурирован для выполнения измерения с помощью измерительного окна с самым высоким приоритетом из измерительных окон, вычисленных на основании по меньшей мере двух наборов информации о конфигурации, когда информация индикации режима совместного использования указывает на способ приоритетного определения. Измерительное окно с самым высоким приоритетом содержит измерительное окно, вычисленное согласно информации о конфигурации с самым высоким приоритетом.

[0166] В дополнительном варианте выполнения настоящего изобретения процессорный модуль 1020 дополнительно сконфигурирован для выполнения измерения с помощью расширенного измерительного окна на основании измерительных окон, вычисленных на основании по меньшей мере двух наборов информации о конфигурации, когда информация индикации режима совместного использования указывает на способ расширенного измерения. Расширенное измерительное окно содержит ряд измерительных окон, вычисленных на основании по меньшей мере двух наборов информации о конфигурации.

[0167] В дополнительном варианте выполнения настоящего изобретения частотные точки и/или интервалы поднесущих для опорных сигналов, измеренных при помощи измерительных окон, вычисленных на основании по меньшей мере двух наборов информации о конфигурации, являются теми же.

[0168] На фиг. 11 показана блок-схема устройства для измерения соты согласно другому иллюстративному варианту выполнения настоящего изобретения. Как показано на фиг.11, устройство содержит: передающий модуль 1110.

[0169] Передающий модуль 1110 сконфигурирован для передачи информации о конфигурации терминалу согласно информации о местоположении терминала и информации об эфемеридах спутника. Информация о конфигурации конфигурируется для указания на правило динамической регулировки временного параметра, когда терминал выполняет измерение соты.

[0170] В дополнительном варианте выполнения настоящего изобретения информация о конфигурации включает по меньшей мере одно из следующего: величину изменения временного параметра или функцию конфигурации временного параметра.

[0171] В дополнительном варианте выполнения настоящего изобретения функция конфигурации временного параметра включает, но этим не ограничена, по меньшей мере одну из функции первого порядка или функции второго порядка.

[0172] В дополнительном варианте выполнения настоящего изобретения информация о конфигурации дополнительно включает начальный временной параметр.

[0173] В дополнительном варианте выполнения настоящего изобретения измерительное окно включает по меньшей мере одно из следующего: конфигурацию времени измерения блока сигнала синхронизации (SSB-MTC) или измерительный интервал.

[0174] В дополнительном варианте выполнения настоящего изобретения временной параметр включает по меньшей мере одно из следующего: смещение, период или продолжительность.

[0175] В качестве опции временной параметр дополнительно включает опережение времени измерительного интервала, когда измерительное окно включает измерительный интервал.

[0176] В дополнительном варианте выполнения настоящего изобретения информация о конфигурации дополнительно содержит список сот и/или список спутников.

[0177] Список сот сконфигурирован для указания на соту, к которой применимо правило динамической регулировки, сконфигурированное в информации о конфигурации, и это правило динамической регулировки предназначено для регулировки временного параметра измерительного окна соты из списка сот. Список спутников сконфигурирован для указания на спутник, к которому применимо правило динамической регулировки, сконфигурированное в информации о конфигурации, и это правило динамической регулировки предназначено для регулировки временного параметра измерительного окна спутника из списка спутников, или правило динамической регулировки предназначено для регулировки временного параметра измерительного окна соты, соответствующей спутнику из списка спутников.

[0178] В качестве опции информация о конфигурации дополнительно включает информацию индикации режима совместного использования. Информация индикации режима совместного использования конфигурируется для указания на способ определения окна, когда измерительные окна, вычисленные на основании по меньшей мере двух наборов информации о конфигурации, перекрываются.

[0179] В дополнительном варианте выполнения настоящего изобретения передающий модуль 1110/приемный модуль 1120 сконфигурированы для выполнения передачи данных терминалом в невыбранном измерительном окне из измерительных окон, вычисленных на основании по меньшей мере двух наборов информации о конфигурации на основании способа определения окна.

[0180] В дополнительном варианте выполнения настоящего изобретения информация о местоположении терминала включает информацию о точном местоположении терминала или информацию о приблизительном местоположении терминала.

[0181] В дополнительном варианте выполнения настоящего изобретения информация об эфемеридах спутника включает информацию об эфемеридах обслуживающего спутника и информацию об эфемеридах соседнего спутника, для которого будет произведено измерение.

[0182] Таким образом, устройство согласно вариантам выполнения настоящего изобретения конфигурирует правило динамической регулировки временного параметра для измерительного окна посредством информации о конфигурации. UE может получить информацию о временном параметре, такую как величины смещения/продолжительности и т.д., последующего SМТС/измерительного интервала согласно информации о конфигурации, что эффективно уменьшает частоту обновления SMTC/измерительного интервала. Предусмотрено процессорное решение, когда SМТС/измерительный интервал посылает перекрывающиеся измерительные окна. Согласно выбранному решению, UE может эффективно определить соту, которая должна быть измерена; или предпочтительно измерить соту, которая больше остальных нуждается в измерении.

[0183] На фиг. 12 показана блок-схема устройства связи (сетевого устройства или терминала) согласно иллюстративному варианту выполнения настоящего изобретения. Устройство связи содержит: процессор 101, приемник 102, передатчик 103, память 104 и шину 105.

[0184] Процессор 101 содержит одно или несколько процессорных ядер. Процессор 101 выполняет различные функциональные приложения и обработку информации работающими программами и модулями.

[0185] Приемник 102 и передатчик 103 могут быть реализованы как компонент связи, и этот компонент связи может быть чипом связи.

[0186] Память 104 связана с процессором 101 шиной 105.

[0187] Память 104 может использоваться для хранения по меньшей мере одной инструкции, и процессор 101 используется для выполнения этой по меньшей мере одной инструкции с целью выполнения каждого шага в вышеуказанных вариантах выполнения способа согласно настоящему изобретению.

[0188] Кроме того, память 104 может быть осуществлена с помощью любого типа энергозависимых или энергонезависимых запоминающих устройств или их комбинации, включая, но не ограничиваясь: магнитный или оптический диск, электрически стираемую программируемую постоянную память (EEPROM), стираемую программируемую постоянную память (EPROM), статическую оперативную память (SRAM), постоянную память (ROM), магнитную память, флэш-память, программируемую постоянную память (PROM).

[0189] Кроме того, в иллюстративном варианте выполнения настоящего изобретения предложен считываемый компьютером носитель, на котором хранится по меньшей мере одна инструкция, по меньшей мере одна программа, набор кодов или набор команд, и эта меньшей мере одна инструкция, по меньшей мере одна программа, набор кодов или набор команд загружаются и выполняются процессором для реализации способа измерения соты, выполняемого терминальным устройством или сетевым устройством согласно каждому из вышеуказанных вариантов выполнения способа согласно настоящему изобретению.

[0190] Специалистам в данной области техники будет очевидно, что все или некоторые шаги для осуществления вышеуказанных вариантов выполнения настоящего изобретения могут быть реализованы аппаратными средствами или могут быть реализованы программой, управляющей аппаратными средствами. Программа может храниться на считываемом компьютере носителе данных. Вышеуказанный носитель данных может быть постоянной памятью, магнитными дисками или оптическими дисками, и т.д.

[0191] Выше были изложены только предпочтительные варианты выполнения настоящего изобретения, не предназначенные для ограничения настоящего изобретения. Любые модификации, эквивалентные замены, улучшения и т.д., сделанные в рамках сущности и принципов настоящего изобретения, должны быть включены в объем настоящего изобретения.

Изобретение относится к области связи и раскрывает способ и устройство для измерения соты, устройства и носитель информации. Технический результат изобретения заключается в эффективном уменьшении частоты обновления SMTC/измерительного интервала. Для этого осуществляют прием терминалом информации о конфигурации, которая используется для указания на правило динамической регулировки временного параметра, когда терминал выполняет измерение соты. Определяют измерительное окно на основании правила динамической регулировки. Путем формирования правила динамической регулировки временного параметра измерительного окна посредством информации о конфигурации пользовательское устройство получает информацию о временном параметре последующего SMTC/измерительного интервала, такую как величина смещения/продолжительности, согласно информации о конфигурации. 6 н. и 11 з.п. ф-лы, 12 ил.

1. Способ измерения соты, выполняемый терминалом и включающий:

прием информации о конфигурации, при этом информацию о конфигурации конфигурируют для указания на правило динамической регулировки временного параметра, когда терминал выполняет измерение соты; и

определение измерительного окна на основании этого правила динамической регулировки.

2. Способ по п. 1, в котором определение измерительного окна на основании правила динамической регулировки включает:

определение измерительного окна на основании правила динамической регулировки и начального временного параметра.

3. Способ по п. 2, в котором информация о конфигурации включает величину изменения временного параметра; и

определение измерительного окна на основании правила динамической регулировки и начального временного параметра включает:

определение измерительного окна на основании начального временного параметра и величины изменения временного параметра.

4. Способ по п. 1, в котором информация о конфигурации включает функцию конфигурации временного параметра; и

определение измерительного окна на основании правила динамической регулировки включает:

определение измерительного окна на основании функции конфигурации временного параметра.

5. Способ по любому из пп. 1–4, в котором информация о конфигурации дополнительно содержит список сот и/или список спутников;

при этом список сот сконфигурирован для указания на соту, к которой применимо правило динамической регулировки, сконфигурированное в информации о конфигурации, и это правило динамической регулировки предназначено для регулировки временного параметра измерительного окна соты из списка сот; список спутников сконфигурирован для указания на спутник, к которому применимо правило динамической регулировки, сконфигурированное в информации о конфигурации, и это правило динамической регулировки предназначено для регулировки временного параметра измерительного окна спутника из списка спутников, или правило динамической регулировки предназначено для регулировки временного параметра измерительного окна соты, соответствующей спутнику из списка спутников.

6. Способ по любому из пп. 1–4, в котором информация о конфигурации дополнительно включает информацию индикации режима совместного использования;

при этом информация индикации режима совместного использования сконфигурирована для указания на способ определения окна, когда измерительные окна, вычисленные на основании по меньшей мере двух наборов информации о конфигурации, перекрываются.

7. Способ по п. 6, дополнительно включающий:

выполнение измерения с помощью измерительного окна с самым высоким приоритетом из измерительных окон, вычисленных на основании по меньшей мере двух наборов информации о конфигурации, когда информация индикации режима совместного использования указывает на способ приоритетного определения;

при этом измерительное окно с самым высоким приоритетом содержит измерительное окно, вычисленное согласно информации о конфигурации с самым высоким приоритетом.

8. Способ по любому из пп. 1-7, в котором информация о конфигурации также включает приоритет измерительного окна.

9. Способ измерения соты, выполняемый сетевым устройством и включающий:

передачу информации о конфигурации в терминал, при этом информация о конфигурации сконфигурирована для указания на правило динамической регулировки временного параметра, когда терминал выполняет измерение соты.

10. Способ по п. 9, в котором информация о конфигурации включает по меньшей мере одно из следующего: величину изменения временного параметра, начальный временной параметр или функцию конфигурации временного параметра.

11. Способ по п. 9 или 10, в котором измерительное окно содержит по меньшей мере одно из следующего: конфигурацию времени измерения блока сигнала синхронизации (SSB-MTC) или измерительный интервал.

12. Способ по п. 9 или 10, в котором временной параметр включает по меньшей мере одно из следующего: смещение, период или продолжительность.

13. Способ по любому из пп. 9-12, в котором информация о конфигурации также включает приоритет измерительного окна.

14. Устройство для измерения соты, содержащее:

приемный модуль, сконфигурированный для приема информации о конфигурации, при этом информация о конфигурации конфигурируется для указания на правило динамической регулировки временного параметра, когда терминал выполняет измерение соты; и

процессорный модуль, сконфигурированный для определения измерительного окна на основании этого правила динамической регулировки.

15. Устройство для измерения соты, содержащее:

передающий модуль, сконфигурированный для передачи информации о конфигурации в терминал согласно информации о местоположении терминала и информации об эфемеридах спутника, при этом информация о конфигурации сконфигурирована для указания на правило динамической регулировки временного параметра, когда терминал выполняет измерение соты.

16. Считываемый компьютером носитель, на котором хранятся исполняемые инструкции, которые при их загрузке и исполнении процессором обеспечивают осуществление способа измерения соты по любому из пп. 1–8.

17. Считываемый компьютером носитель, на котором хранятся исполняемые инструкции, которые при их загрузке и исполнении процессором обеспечивают осуществление способа измерения соты по любому из пп. 9–13.
