НАСТЕННАЯ СУШИЛКА ДЛЯ БЕЛЬЯ СКЛАДНАЯ Российский патент 2025 года по МПК D06F57/12

Техническое решение относится к устройствам, используемым в быту, к сушилкам или вешалкам, предназначенным для подвешивания белья, например, на балконах или лоджиях жилых домов или в ванной комнате, закрепляется на опоре, которой может служить, например, стена дома.

Конструкции настенных сушилок для белья, содержащие решётку с несущими элементами для белья и механизмы складывания различной конструкции известны из уровня техники.

Известна складная вешалка для сушки белья (RU 2081223). Содержит П-образный трубчатый каркас из вертикальных стоек и основания с перекладинами и средства для подвешивания каркаса на стене, выполненные на концах его вертикальных стоек, при этом каркас установлен с возможностью отвода его основания от стены и фиксации его в этом положении фиксатором. Верхний участок каждой вертикальной стойки отогнут под углом внутрь к стене для образования при вертикальном положении каркаса свободного пространства между стеной и плоскостью вешалки для сушки белья в вертикальном положении каркаса. На верхних участках вертикальных стоек выполнены отверстия для подвешивания вешалки на крючках, выполненных из прутка и завинченных в стену, каркас опирается на откидные ножки или упор на стене. При установке в отведенное положение основание каркаса вешалки отводится от стены и удерживается в наклонном положении двумя опорными ножками или одной ножкой, и упор на боковой стене жесткая опора.

Недостаток этой вешалки для сушки белья заключается в том, что средства подвешивания его на стене выполнены в виде крюков, поворот каркаса осуществляется на крюках, которые самостоятельно не позволяют фиксировать заданное положение, перпендикулярно стене. Для удержания каркаса вешалки в отведенном от стены положении необходимо отводить ножки, которые увеличивают металлоёмкость конструкции. Кроме того, ножки не обеспечивают прочной фиксации заданного положения - случайное отведение каркаса или непреднамеренный контакт с ножкой приводит к тому, что вешалка опускается вниз, прикасается к стене, белье падает на пол.

Известна складная сушилка для белья (RU 2173363 C1). Содержит П-образную раму, состоящую из двух поперечных реек и распорного (стяжного) элемента. Поперечные рейки имеют отверстия, для закрепления концов лесок, предназначенных для размещения белья. Каждая поперечная рейка установлена на профилированной опорной планке с возможностью поворота на оси, выполненной в виде втулки с болтом. Опорные планки имеют отверстия для монтажа и с помощью болтов или дюбелей жестко прикрепляются к опоре, например стене дома. Снизу к поперечной рейке крепится скоба, предназначенная для шарнирного закрепления одного конца кронштейна, выполняющего роль упора для рамы, когда последняя находится в горизонтальном (рабочем) положении. Кронштейн также шарнирно соединен другим концом с опорной планкой. Каждый кронштейн состоит из двух труб, телескопически соединенных между собой. Для подъема рамы предназначен гибкий трос, одним концом соединенный с распорным элементом, а другой его конец пропущен через блок или скобу и закреплен фиксатором. Для приведения устройства в рабочее положение снимают конец троса с фиксатора, при этом рама с лесками под действием собственного веса поворачивается вокруг осей втулок, крепящих концы поперечных реек к опорным планкам, и занимает горизонтальное положение, которое фиксируется телескопическим упором. Для приведения устройства в нерабочее положение рукой тянут за конец троса, при этом рама поворачивается на осях втулок и занимает вертикальное положение.

Известна складная сушилка для белья (RU 15103) содержащая опорные планки, решётку для развешивания белья, включающую поперечные рейки и размещенный между ними распорный элемент, кронштейны, один конец каждого из которых шарнирно соединен с поперечной рейкой, а другой - с опорной планкой, и, по меньшей мере, один гибкий трос, предназначенный для установки решётки в нерабочее положение, один конец которого соединен с распорным элементом решётки, а другой через, по меньшей мере, один элемент, закрепленный на опоре, - с фиксатором, при этом каждый кронштейн выполнен из двух телескопически соединенных элементов, а поперечные рейки шарнирно соединены с опорными планками.

Недостаток указанных сушилок для белья (RU 15103; RU 2173363 C1) заключается в том, что устройство поворота и фиксации решётки увеличивает металлоёмкость конструкции, снижает надежность устройства, и имеет высокий риск отказа при эксплуатации. Устройство поворота и фиксации содержит две протяженные профилированные опорные планки, два кронштейна, состоящие из двух труб, телескопически соединенных между собой, две скобы, предназначенные для шарнирного закрепления одного конца кронштейна, выполняющие роль упора для решётки, для подъема решётки применен гибкий трос, одним концом соединенный с распорным элементом, а другой его конец пропущен через блок или скобу и закреплен фиксатором. Механизм фиксации решётки в горизонтальном положении громоздкий, металлоемкий, ненадежный. Телескопические кронштейны способны к заклиниванию, при перекосе, во время тяги за трос. Применение лесок в качестве опорных элементов для развешивания белья снижает надежность, так как леска рвется, и не позволяет эксплуатировать вешалку в сложенном положении.

Известна сушилка настенная (KR 20080003893 U), содержит пару неподвижных соединительных кронштейнов, которые плотно прикреплены к стене, решётку для белья с телескопическим механизмом, в виде трубчатой конструкции, в которую вмонтировано несколько элементов, позволяющих хранить различные предметы, подлежащие сушке между ними во время соединения.

Известна сушилка для белья настенная складная (RU 217163). Содержит перекладины, концы которых соединены между собой планками с использованием мест крепления, выполненных в виде шарнирного механизма, выполненного с осью вращения в виде винт, и крепежный элемент в виде двух кронштейнов углового профиля. В верхней части боковой поверхности кронштейн снабжен вертикальным пазом для крепления верхних торцов планок с возможностью скольжения на всю длину паза при раскладывании и складывании сушилки. Нижние торцы планок шарнирно соединены с нижней боковой поверхностью кронштейна посредством пластиковой шайбы. Для расширения функциональных возможностей сушилки для белья и увеличения объема сушильной поверхности перекладина снабжена пластиковыми крючками и вешалкой.

Известные сушилки (RU 217163, KR 20080003893) позволяют разместить решётку только в горизонтальном положении, механизм крепления к стене не обеспечивает возможность складывания решётки из горизонтального положения в вертикальное.

Известна сушилка для белья настенная складная (RU 220317) содержащая основание в виде прямоугольной панели с закрепленными на ее боковых сторонах наружными панелями с возможностью поворота и механизм перемещения и фиксации перекладин, выполненный в виде двух направляющих ступенчатых пластин, закрепленных на боковых сторонах основания с возможностью поворота. Перекладины расположены в пазах направляющих пластин, образованных внутренней Г-образной вертикальной и горизонтальной сторонами уголков ступенек направляющих пластин и высотой следующей ступеньки направляющих пластин. Края горизонтальных сторон уголков, обращенные к нижней ступеньке, выполнены остроугольными.

Недостаток данной сушилки заключается в высокой металлоёмкости, так как основание, наружные панели, ступенчатые пластины, закрепленные на боковых сторонах основания выполнены в виде широких продольных й панелей. Кроме того, в сложенном положении сушилку невозможно эксплуатировать по назначению, сушилка не позволяет разместить перекладины для белья в вертикальной плоскости. Наличие большого количества подвижных деталей также является недостатком. При складывании и раскладывании сушилки происходит скольжение перекладин по пазам пластин вызывая тем самым износ, повреждение лакокрасочного покрытия. Таже образуются звуки, сопутствующие трению и ударам друг об друга элементов, не обеспечивается тишина при складывании и раскладывании. Перекладины не закреплены на боковых пластинах и могут вращаться относительно собственной оси, что приводит к соскальзыванию вещей с перекладин.

Известна вешалка для сушки белья (SU 1140752), содержащая решётку, включающую трубчатую раму с перекладинами, шарнирно установленную нижней стороной в скобах, служащих для крепления рамы к опорной поверхности, и имеющая фиксатор вертикального положения ее, с целью повышения надежности и удобства в пользовании, средняя часть нижней стороны решётки выполнена под углом к ее плоскости, образуя ручку, а боковые стороны решётки имеют плоские вставки для крепления концов перекладин.

Недостаток указанной вешалки для сушки белья заключается в том, что скобы, служащие для крепления рамы к опорной поверхности не позволяют фиксировать решётку в горизонтальном положении. Для удержания решётки вешалки в вертикальном положении необходимо использовать фиксатор вертикального положения, выполненный в виде кронштейна, закрепленного на стене, что увеличивает металлоёмкость и усложняет монтаж и эксплуатацию вешали. Решётка из горизонтального положения в вертикальное переводится движением снизу вверх, что неудобно для монтажа и при эксплуатации сушилки, так как необходимо иметь свободное пространство над сушилкой для обеспечения движения решётки, и тянуться вверх при ее фиксации, вместе это не позволяет обеспечить эффективное использование пространства жилого помещения.

Известен настенная сушилка для белья (JP 3735295) содержащая кронштейн для крепления к стене и элементы фиксации решётки, кронштейн содержит основание и две выступающих консольных части, охватывающих с дух сторон планку решётки, массивное основание, сопрягаемое с поверхностью стены, оснащено отверстиями для крепления к стене, две продольные консольные части выполнены с продольным пазом, предназначенный для установки оси вращения решётки, консольные части оснащены фиксирующими элементами в виде трех штырей, установленных под прямым углом между консольными частями, штыри расположены по окружности и предназначены для контакта с крючком планки решётки, позволяя фиксировать решётку в различных положениях.

Недостатком аналога (JP 3735295) является массивность и сложность изготовления, относительно высокая ресурсоемкость, так как кронштейн содержит основание и две выступающих консольных части, охватывающих с дух сторон планку решётки, расположенные между консольными частями штыри. Штыри и консольные части выполнены в виде отдельных деталей, т.е. требуют отдельных технологических операций по изготовлению и сборке. Две консольные части, соединенные с основанием, требуют выполнять кронштейн либо путем литься, либо вырезать из массива металла, либо печатать на 3D-принтере, либо выполнять сборным из нескольких детей.

Таким образом, известные сушилки обладают свойственными им недостатками: высокая металлоёмкость (что увеличивает затраты на изготовление и конечную стоимость для потребителя), наличие множества деталей, комплектующих (что увеличивает затраты на изготовление и конечную стоимость для потребителя, снижает надежность и усложняет эксплуатацию), ограниченный функционал (возможность сушки вещей только в одном положении), реализация механизма фиксации при складывании и раскладывании с использованием разнесенных в пространстве элементов (скоб, кронштейнов, упоров, ножек, тросов, что повышает трудоёмкость монтажа и эксплуатации). Кроме того, есть такие предметы одежды как носки, стельки, платки и т.п., которые нельзя просто повесить на перекладину сушилки, и в аналогах не обеспечивается возможность их фиксации.

Техническая проблема, на решение которой направлено техническое решение заключается в отсутствии простой (содержащей наименьшее количество деталей при обеспечении возможности реализовать назначение и функционал, и изготовить с меньшими затратами) компактной (лишенной множества выступающих частей, кроме рабочей поверхности решётки предназначенной для подвешивания белья), настенной сушилке обеспечивающей функционал складывания (в положение решётки вертикально, с движением вниз от разложенного положения) и раскладывания (в положение решётки горизонтальное, с движением вверх от сложенного положения), а также с функционалом крепления небольших вещей, таких как носки, стельки, платки и т.п.

Задача, на решение которой направлено техническое решение, состоит в оснащении бытовых помещений, в том числе ванных комнат, простой, компактной, надежной и удобной в эксплуатации сушилкой для белья.

Технический результат заключается в улучшении технологических характеристик (упрощение изготовления отдельных деталей) настенной сушилки для белья складной при обеспечении функционала: обеспечении возможности подвешивать вещи на простой, компактной, настенной сушилке с функционалом складывания (в положение решётки вертикально, с движением вниз от разложенного положения) и раскладывания (в положение решётки горизонтальное, с движением вверх от сложенного положения), а также с функционалом крепления небольших вещей, таких как носки, стельки, платки.

Технический результат достигается тем, что настенная сушилка для белья складная, содержащая решётку и два кронштейна, предназначенных для крепления к стене, решётка и кронштейны соединены шарнирно с возможностью перемещать решётку, из вертикального положения в горизонтальное движением сверху вниз, с фиксацией крайнего положения, причем решётка выполнена в виде двух планок соединенных перекладинами, концы планок, обращенные к кронштейнам, оснащены крючком отличающаяся тем, что кронштейн выполнен Г-образной формы из согнутой под прямым углом металлической пластины, содержит поперечную часть сопрягаемую с поверхностью стены, оснащенную отверстиями, одну продольную консольную часть на конце которой выполнен продольный паз, предназначенный для установки оси вращения решётки, продольная консольная часть оснащена двумя отгибами, выполненными в теле пластины под прямым углом, первый отгиб расположен ниже паза и предназначен для контакта с поверхностью планки, второй отгиб расположен ближе к поперечной части кронштейна, и предназначен для контакта с крючком планки.

За счет выполнения кронштейна Г-образной формы из согнутой под прямым углом металлической пластины, с одной продольную консольную часть на конце которой выполнен продольный паз, предназначенный для установки оси вращения решётки, где продольная консольная часть оснащена двумя отгибами, выполненными в теле пластины под прямым углом, обеспечивается функционал более тяжелых и сложных в изготовлении сушилок (JP 3735295) при снижении ресурсоёмкости (металлоёмкости, затрат на выполнение операций по сборке кронштейна).

Техническое решение поясняется следующими чертежами:

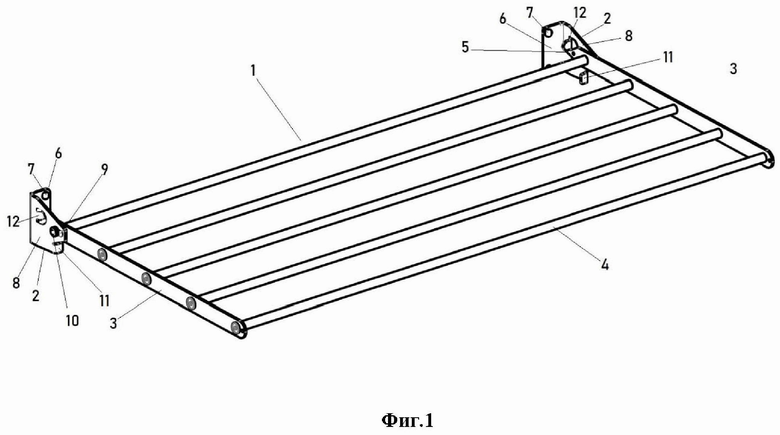

фиг. 1 - общий вид сушилки разложенном состоянии (решётка в горизонтальном положении);

фиг. 2 - общий вид сушилки сложенном состоянии (решётка в вертикальном положении, опущена вниз);

фиг. 3 - вид сверху на сушилку разложенном состоянии (решётка в горизонтальном положении);

фиг. 4 - вид сбоку на сушилку разложенном состоянии (решётка в горизонтальном положении);

фиг. 5 - вид сбоку на сушилку сложенном состоянии (решётка в вертикальном положении, опущена вниз);

фиг. 6 - общий вид, показан кронштейн;

фиг. 7 – вид сверху на кронштейн;

фиг. 8 - общий вид сушилки оснащенной вешалкой.

Спецификация (обозначение позиций на чертежах):

1-решётка;

2-кронштейн;

3-планка;

4-перекладина;

5-крючок;

6-поперечная часть;

7-отверстие;

8-консольная продольная часть;

9-паз;

10-ось;

11-первый отгиб;

12-второй отгиб;

13-вешалка.

Осуществление технического решения (фиг. 1;2;3;4;5;6;7).

Настенная сушилка для белья складная предназначена для подвешивания белья, например, на балконах или лоджиях жилых домов или в ванной комнате, закрепляется на опоре, которой может служить, например, стена дома.

Настенная сушилка для белья складная, содержит решётку 1 и два кронштейна 2, предназначенных для крепления к стене. Решётка и кронштейны соединены шарнирно с возможностью перемещать решётку 1, из крайнего вертикального положения в крайнее горизонтальное движением (вращением относительно оси) сверху вниз, с фиксацией крайнего положения. Решётка 1 выполнена в виде двух планок 3 соединенных перекладинами 4. Концы планок 3, обращенные к кронштейнам 2, оснащены крючками 5. Кронштейн 2 выполнен из согнутой под прямым углом металлической пластины, содержит поперечную часть 6 сопрягаемую с поверхностью стены, оснащенную отверстиями 7, продольную консольную часть 8 на конце которой выполнен продольный паз 9, предназначенный для установки элементов оси 10 вращения решётки 1. Продольная консольная часть 8 кронштейна 2 оснащена двумя отгибами 11 и 12, выполненными под прямым углом. Первый отгиб 11 расположен ниже паза 9 и предназначен для контакта с поверхностью планки 3. Второй отгиб 12 расположен ближе к поперечной части 6 кронштейна 2, и предназначен для контакта с крючком 5 планки 3.

Частный случай реализации сушилки (фиг. 1;2;3;4;5;6;7).

Сушилка для белья настенная складная 720 bilmann. Размеры в сложенном состоянии: 738×390×67 мм. Размеры в разложенном состоянии: 738×384×57 мм. Вес изделия 0,65 кг. Длина сушильного полотна 3.6 метра. Материал изделия - алюминий/сталь. Покрытие - краска полимерно-порошковая, черная (RAL 9005). Комплектация включает сушилку - 1 шт., крючок универсальный - 2 шт., Дюбель 6×50 - 4 шт., для крепления кронштейнов 2 к стене.

Сушилка для белья складная, содержит решётку 1 и два кронштейна 2, предназначенных для крепления к стене. Решётка и кронштейны соединены шарнирно с возможностью перемещать решётку 1, из крайнего вертикального положения в крайнее горизонтальное движением (вращением относительно оси) сверху вниз, с фиксацией крайнего положения. Решётка 1 выполнена в виде двух планок 3 соединенных перекладинами 4. Решётка 1 содержит четыре трубчатых перекладины 4 выполненных из алюминиевого сплава, через одну из которых проходит ось вращения решётки. Концы планок 3, обращенные к кронштейнам 2, оснащены крючками 5. Кронштейн 2 выполнен из согнутой под прямым углом металлической пластины. Лист сталь 2 мм, ГОСТ 19904-90/08 ГОСТ 16523-97.

Кронштейн 2 содержит поперечную часть 6 сопрягаемую с поверхностью стены, оснащенную отверстиями 7, продольную консольную часть 8 на конце которой выполнен продольный паз 9, предназначенный для установки элементов оси 10 вращения решётки 1. Продольная консольная часть 8 кронштейна 2 оснащена двумя отгибами 11 и 12, выполненными под прямым углом. Первый отгиб 11 расположен ниже паза 9 и предназначен для контакта с поверхностью планки 3. Второй отгиб 12 расположен ближе к поперечной части 6 кронштейна 2, и предназначен для контакта с крючком 5 планки 3. На фиг. 6;7 показан Г-образный настенный кронштейн 2 с двумя отгибами 11 и 12, выполняющими функцию упоров для планки 3 в крайних положения, и пазом 9, для размещения оси 10 вращения решётки 1. Верхний отгиб 12 служит для фиксации сушилки в разложенном состоянии, перпендикулярно стене, путем зацепа за него крючков 5 планок 3 подвижной решётки 1, нижний отгиб 11 служит фиксации решётки 1 в сложенном состоянии параллельно стене. Крепление решётки 1 к настенным кронштейнам 2 осуществляется шарнирным способом по средствам оси 10, выполненной в виде винта, вкрученного пластиковую деталь, установленную в трубчатой перекладине 4, решётки 1. Для перемещения решётки 1 из вертикального положения в горизонтальное, необходимо поднять решётку 1 вверх и протолкнуть по пазам 9 в настенных кронштейнах 2 до зацепления крючков 5 решётки 1 с отгибами 12 кронштейнов 2, для складывания сушилки необходимо проделать те же действия в обратном порядке. Таким образом достигается возможность размещать вещи на сушилке как в сложенном, так и в разложенном положениях.

Частный случай реализации сушилки (фиг. 8). Сушилка для белья настенная складная bilmann с вешалкой содержит четыре трубчатых перекладины 4 выполненных из алюминиевого сплава, перекладины имеют диаметр 10 мм, ширина решётки 1 составляет 720 мм, длина 390 мм, высота планок 3 составляет 20 мм. Покрыта порошковой краской. Решётка 1 оснащена вешалкой 13 в виде гребенки из пластика, закрепленной защелками на перекладине 4. Сушилка для белья складная, содержит решётку 1 и два кронштейна 2, предназначенных для крепления к стене. Решётка и кронштейны соединены шарнирно с возможностью перемещать решётку 1, из крайнего вертикального положения в крайнее горизонтальное движением (вращением относительно оси) сверху вниз, с фиксацией крайнего положения. Решётка 1 выполнена в виде двух планок 3 соединенных перекладинами 4. Решётка 1 содержит четыре трубчатых перекладины 4 выполненных из алюминиевого сплава, через одну из которых проходит ось вращения решётки. Концы планок 3, обращенные к кронштейнам 2, оснащены крючками 5. Кронштейн 2 выполнен из согнутой под прямым углом металлической пластины. Лист сталь 2 мм, ГОСТ 19904-90/08 ГОСТ 16523-97.

Кронштейн 2 содержит поперечную часть 6 сопрягаемую с поверхностью стены, оснащенную отверстиями 7, продольную консольную часть 8 на конце которой выполнен продольный паз 9, предназначенный для установки элементов оси 10 вращения решётки 1. Ось 10 вращения выполнена в виде двух винтов проходящих через прорези кронштейнов в перекладину 4. Продольная консольная часть 8 кронштейна 2 оснащена двумя отгибами 11 и 12, выполненными под прямым углом. Первый отгиб 11 расположен ниже паза 9 и предназначен для контакта с поверхностью планки 3. Второй отгиб 12 расположен ближе к поперечной части 6 кронштейна 2, и предназначен для контакта с крючком 5 планки 3. На фиг. 6;7 показан Г-образный настенный кронштейн 2 с двумя отгибами 11 и 12, выполняющими функцию упоров для планки 3 в крайних положения, и пазом 9, для размещения оси 10 вращения решётки 1. Верхний отгиб 12 служит для фиксации сушилки в разложенном состоянии, перпендикулярно стене, путем зацепа за него крючков 5 планок 3 подвижной решётки 1, нижний отгиб 11 служит фиксации решётки 1 в сложенном состоянии параллельно стене. Крепление решётки 1 к настенным кронштейнам 2 осуществляется шарнирным способом по средствам оси 10, выполненной в виде винта, вкрученного пластиковую деталь, установленную в трубчатой перекладине 4, решётки 1. Для перемещения решётки 1 из вертикального положения в горизонтальное, необходимо поднять решётку 1 вверх и протолкнуть по пазам 9 в настенных кронштейнах 2 до зацепления крючков 5 решётки 1 с отгибами 12 кронштейнов 2, для складывания сушилки необходимо проделать те же действия в обратном порядке. Таким образом достигается возможность размещать вещи на сушилке как в сложенном, так и в разложенном положениях.

Сушилка для белья настенная складная 584 bilmann. Выполнена аналогично, но ширина решётки составляет 584 мм.

Устройство используется следующим образом.

Недостатком известных сушилок являются наличие большого количества подвижных деталей, при складывании и раскладывании происходит скольжение, вращение, удары, снижая тем самым удобство и надежность эксплуатации. Часто происходит повреждение лакокрасочного покрытия, а таже возникают нежелательные звуковые эффекты, скрипы и удары при использовании. Кроме того, недостатком является возможность вешать вещи на сушилку в сложенном состоянии. Предложенная сушилка является компактной, прочной, многофункциональной с быстрым складыванием и раскладыванием, а также расширенным функционалом для крепления вещей.

Для монтажа сушилки к стене (или другой вертикальной поверхности) выполняют четыре отверстия и с помощью дюбелей или шурупов или винтов или болтов крепят два кронштейна 2 к стене.

Кронштейны 2 выполнены из листового металла, цельной деталью, с вырезами и отгибами 11 и 12, без использования сварки или каких-либо составных частей. Это позволяет снизить затраты на изготовление (изготовление осуществляют штамповкой или резкой с последующим формированием отгибов) и повысить прочность кронштейна, в сравнении с составными или сварными конструкциями. Форма кронштейна 2 обеспечивает надежное соприкосновение со стеной и фиксацию планок 3 в заданном положении, решётка 1 сушилки удерживает вес размещенных на ней предметов, не болтается и не скрипит при складывании. Крючки 5, ось 10, паз 9 обеспечивают прочное соединение решётки 1 с кронштейнами 2.

Для увеличения объема сушильной поверхности на трубчатой перекладине 4 может быть зафиксирована при помощи защелок пластиковая вешалка 13 для сушки маленьких вещей (носков, платков и т.п.). Пластиковая вешалка 13 выполнена в форме гребенки, что позволяет закрепить в элементах гребенки несколько вещей для сушки, исключая их соскальзывание с трубчатой перекладины 4.

Сушилка при помощи кронштейнов 2, крепится на вертикальную поверхность, для этого кронштейны 2 расположены на свободных концах планок 3. При этом сушилка не требует свободного пространства над ней для эксплуатации, т.е. может быть установлена под потолком или другой горизонтальной поверхностью, так как решётка 1 откидывается вниз.

Перемещают решётку 1 из вертикального положения в горизонтальное, удерживая за планки 3, подняв решётку 1 вверх, проталкивают ось 10 по пазам 9 в настенных кронштейнах 2 до зацепления крючков 5 планок 3 с отгибами 12 кронштейнов 2. Для складывания поднимают решётку 1, так чтобы крючки 5 планок 3 вышли из зацепления с отгибами 12 кронштейнов 2, проталкивают ось 10 по пазам 9 в обратную сторону, и опускают решётку 1 до упора планок 3 в отгибы 11 кронштейнов 2. Решётка 1 за счет длины консольной продольной части 8 и расположения паза на конце части 8 не прилегает плотно к стене в вертикальном положении, таким образом достигается возможность размещать вещи на сушилке как в сложенном, так и в разложенном положения. Для сушки белье навешивают на свободные участки перекладин 4.

Устройство механизма поворота и фиксации решётки 1 выполненное в форме двух кронштейнов 2 с отгибами 11 и 12, пазами 9, осью 10 и планок 3 оснащенных крючками 5, позволяет избавиться от излишних деталей конструкции. Механизм фиксации решётки в горизонтальном положении требует меньше металла для изготовления. Минимальное количество трущихся и подвижных деталей исключает заклинивание и перекосы.

Крючки 5, ось 10 и отгибы 12 позволяют фиксировать решётку 1 в горизонтальном положении. Для удержания решётки вешалки в вертикальном положении нет необходимости использовать какой-либо другой фиксатор вертикального положения, что снижает металлоёмкость и упрощает монтаж и эксплуатацию вешали.

Решётка 1 из горизонтального положения в вертикальное переводится движением сверху вниз, что удобно как для монтажа так и при эксплуатации сушилки, позволяет экономить пространство над сушилкой для обеспечения движения решётки.

Сушилка содержит два цельнометаллических кронштейна 2, и решётку 1, причем решётка 1 выполнена из двух плоских планок 3 и трубчатых перекладин 4, соединенных с планками. Ось 10 выполнена в виде двух винтов установленных в трубчатую перекладину 4. Такая конструкция легко и компактно собирается и разбирается, снижает затраты на изготовление и конечную стоимость для потребителя. Возможность сушки вещей в любом положении имеет особенную ценность для потребителя с ограниченным пространством для размещения сушилки. Кроме того, такие предметы одежды как носки, стельки, платки и т.п., можно закрепить на сушилке с использованием вешалки 13.

Таким образом, обеспечивается улучшение эксплуатационных и технологических характеристик настенной сушилки для белья складной. Достигается возможность подвешивать вещи на простой, компактной, настенной сушилке с функционалом складывания (в положение решётки вертикально, с движением вниз от разложенного положения) и раскладывания (в положение решётки горизонтальное, с движением вверх от сложенного положения), а также с функционалом крепления небольших вещей, таких как носки, стельки, платки.

Перекладины 4 и планки 3 в первом варианте соединены заклёпками, предотвращающими вращение перекладин 4.

При этом перекладины 4 и планки 3 соединенные посредством винтов позволяют поставлять сушилку конечному потребителю в максимально разобранном виде, так как сборка/разборка может быть осуществлена в обычных домашних условиях. При поставке в собранном виде процесс изготовления устройства также упрощается.

Таким образом, за счет данного технического решения расширен арсенал компактных сушилок для белья.

Техническое решение относится к настенной сушилке для белья складной, содержит решётку (1) и два кронштейна (2), предназначенных для крепления к стене. Решётка (1) и кронштейны (2) соединены шарнирно с возможностью перемещать решётку из вертикального положения в горизонтальное движением сверху вниз с фиксацией крайнего положения, причем решётка выполнена в виде двух планок (3), соединенных перекладинами (4), концы планок (3), обращенные к кронштейнам, оснащены крючком (5), кронштейн (2) выполнен из согнутой под прямым углом металлической пластины, содержит поперечную часть (6), сопрягаемую с поверхностью стены, оснащенную отверстиями (7), продольную консольную часть (8), на конце которой выполнен продольный паз (9), предназначенный для установки оси (10) вращения, продольная консольная часть оснащена двумя отгибами, выполненными под прямым углом, первый отгиб (11) расположен ниже паза и предназначен для контакта с поверхностью планки, второй отгиб (12) расположен ближе к поперечной части кронштейна, и предназначен для контакта с крючком планки. Технический результат заключается в улучшении эксплуатационных и технологических характеристик настенной сушилки для белья складной. 6 з.п. ф-лы, 8 ил.

1. Настенная сушилка для белья складная, содержащая решётку и два кронштейна, предназначенных для крепления к стене, решётка и кронштейны соединены шарнирно с возможностью перемещать решётку из вертикального положения в горизонтальное движением сверху вниз с фиксацией крайнего положения, причем решётка выполнена в виде двух планок, соединенных перекладинами, концы планок, обращенные к кронштейнам, оснащены крючком, отличающаяся тем, что кронштейн выполнен Г-образной формы из согнутой под прямым углом металлической пластины, содержит поперечную часть, сопрягаемую с поверхностью стены, оснащенную отверстиями, одну продольную консольную часть, на конце которой выполнен продольный паз, предназначенный для установки оси вращения решётки, продольная консольная часть оснащена двумя отгибами, выполненными в теле пластины под прямым углом, первый отгиб расположен ниже паза и предназначен для контакта с поверхностью планки, второй отгиб расположен ближе к поперечной части кронштейна и предназначен для контакта с крючком планки.

2. Настенная сушилка по п.1, характеризующаяся тем, что решётка содержит четыре трубчатых перекладины, выполненные из алюминиевого сплава.

3. Настенная сушилка по п.1, характеризующаяся тем, что покрыта порошковой краской.

4. Настенная сушилка по п.1, характеризующаяся тем, что перекладины имеют диаметр 10 мм, ширина решётки 720 мм, длина 390 мм, высота планок 20 мм.

5. Настенная сушилка по п.1, характеризующаяся тем, что решётка оснащена вешалкой в виде гребенки из пластика, закрепленной защелками на перекладине.

6. Настенная сушилка по п.1, характеризующаяся тем, что ось вращения выполнена в виде двух винтов, проходящих через прорези кронштейнов в перекладину.

7. Настенная сушилка по п.1, характеризующаяся тем, что перекладины имеют диаметр 10 мм, ширина решётки 584 мм.
