МЕТАЛЛИЧЕСКИЙ ЩИТ ЛИЦЕВОЙ ПАНЕЛИ АКВАВЕНДИНГОВОГО АППАРАТА, ЯВЛЯЮЩИЙСЯ ОДНОСТВОРЧАТОЙ ДВЕРЬЮ В ЭТОТ АППАРАТ Российский патент 2025 года по МПК G07F13/00

Область техники, к которой относится изобретение

Изобретение относится к аквавендинговым аппаратам, т.е. к автоматам продажи воды путем автоматически управляемой выдачи воды из общего резервуара в тару (емкость, бутыль) покупателя воды.

Уровень техники

Известен щит лицевой панели аквавендингового аппарата, представляющий собой металлический лист с окнами под установку оборудования (описание полезной модели по патенту RU №197743 U1, G07F 13/00, опубликовано 26.05.2020 Бюл. №15).

Признаки известного щита, общие с признаками заявленного технического решения, есть все перечисленные признаки известного щита.

Причина, препятствующая получению в известном щите технического результата, который обеспечивается заявленным техническим решением, заключается в отсутствии у известного щита функции двери в аквавендин-говый аппарат.

Известен металлический щит лицевой панели аквавендингового аппарата, являющийся одностворчатой дверью в этот аппарат (прототип), который является плоской конструкцией и выполнен с окнами для установки в этих окнах аквавендингового оборудования. При этом данный щит выполнен с притворной рамой, каждая стойка и каждый ригель которой представляет собой гнутый замкнутый сварной профиль с поперечным сечением в форме либо контурного Г-угла в виде контура соответствующего простого невыпуклого шестиугольника, либо контурного Т-угла в виде контура соответствующего простого невыпуклого восьмиугольника, так что каждый из указанных контурных углов характеризуется наличием двух контурных полок, одна из которых является продольной, а другая поперечной, причем продольной контурной полкой является полка, ориентированная перпендикулярно плоскости щита, а поперечной контурной полкой является полка, расположенная под прямым углом к указанной продольной контурной полке (описание изобретения по патенту RU №2812091 С1, G07F 13/00, опубликовано 22.01.2024 Бюл. №3).

Признаки известного щита (прототипа), общие с признаками заявленного технического решения, заключатся в том, что известный щит является одностворчатой дверью в аппарат и выполнен с окнами для установки в этих окнах аквавендингового оборудования.

Причина, препятствующая получению в известном щите (прототипе) технического результата, который обеспечивается заявленным техническим решением, заключается в том, что известный щит выполнен плоским и по этой причине его необходимая жесткость и устойчивость к взлому обеспечивается притворной рамой щита, имеющей сложную конструкцию, и требующей также наличия ответной дверной рамы, также имеющей сложную конструкцию.

Техническая проблема, на решение которой направлено заявленное для патентования техническое решение, заключается в необходимости упрощения конструкции щита за счет исключения из конструкции указанной притворной рамы (а также ответной ей дверной рамы), но при этом без снижения его (щита) жесткости и устойчивости к взлому.

Раскрытие сущности изобретения

Технический результат, опосредствующий решение данной технической проблемы, заключается в обеспечении необходимой жесткости щита и его устойчивости к взлому за счет цилиндрической (объемной) конструкции щита в сочетании с возможностью применения на этой цилиндрической конструкции специальных замков для торговых автоматов с Т-образной ручкой, характеризующихся наличием у таких замков связанного с указанной ручной поперечного (относительно двери и установленного на двери) резьбового стержня, вворачиваемого для закрывания двери в ответную для него (стержня) раздвижную в радиальном направлении гайку, установленную на корпусе аквавендингового аппарата.

Достигается технический результат тем, что металлический щит 1 лицевой панели аквавендингового аппарата, являющийся одностворчатой дверью в этот аппарат, выполнен с окнами 2 для установки в этих окнах аквавендингового оборудования, при этом в ортогональной системе координат OXYZ щит 1 выполнен в форме цилиндрической поверхности с образующей, параллельной оси OZ, и направляющей 3 в виде незамкнутой и несамопересекающейся кривой линии в плоскости OXY, так что эта направляющая 3 включает условно левую прямую линию 4, среднюю прямую линию 5, параллельную оси ОХ, и условно правую прямую линию 6, последовательно сопряженные между собой условно левой дугой 7 тупого угла α между левой 4 и средней 5 прямыми линиями направляющей 3, ориентированного своей внутренней областью в положительном направлении оси Y, и условно правой дугой 8 тупого угла β между средней 5 и правой 6 прямыми линиями направляющей 3, также ориентированного своей внутренней областью в положительном направлении оси Y, при этом левая прямая линия 4 направляющей 3 определяет условно левую плоскую часть 9 цилиндрической поверхности щита 1, предназначенную для установки на ней соответствующих дверных петель, левая дуга 7 направляющей 3 определяет условно левую цилиндрическую часть 10 цилиндрической поверхности щита 1, средняя прямая линия 5 направляющей 3 определяет среднюю плоскую часть 11 цилиндрической поверхности щита 1, предназначенную для установки на ней аквавендингового оборудования в предназначенных для этого окнах 2, правая дуга 8 направляющей 3 определяет условно правую цилиндрическую часть 12 цилиндрической поверхности щита 1, а правая прямая линия 6 направляющей 3 определяет правую плоскую часть 13 цилиндрической поверхности щита 1, при этом на этой правой плоской части 13 выполнено по крайней мере одно дополнительное окно 14 и в это окно 14 по его периметру вварен выступающий в отрицательном направлении оси Y подиум 15 с плоской опорной площадкой 16, расположенной параллельно средней плоской части 11 цилиндрической поверхности щита 1, так что в этой опорной площадке 16 выполнено отверстие, предназначенное для установки на плоской опорной площадке 16 соответствующей части замка для торговых автоматов с Т-образной ручкой.

Краткое описание чертежей

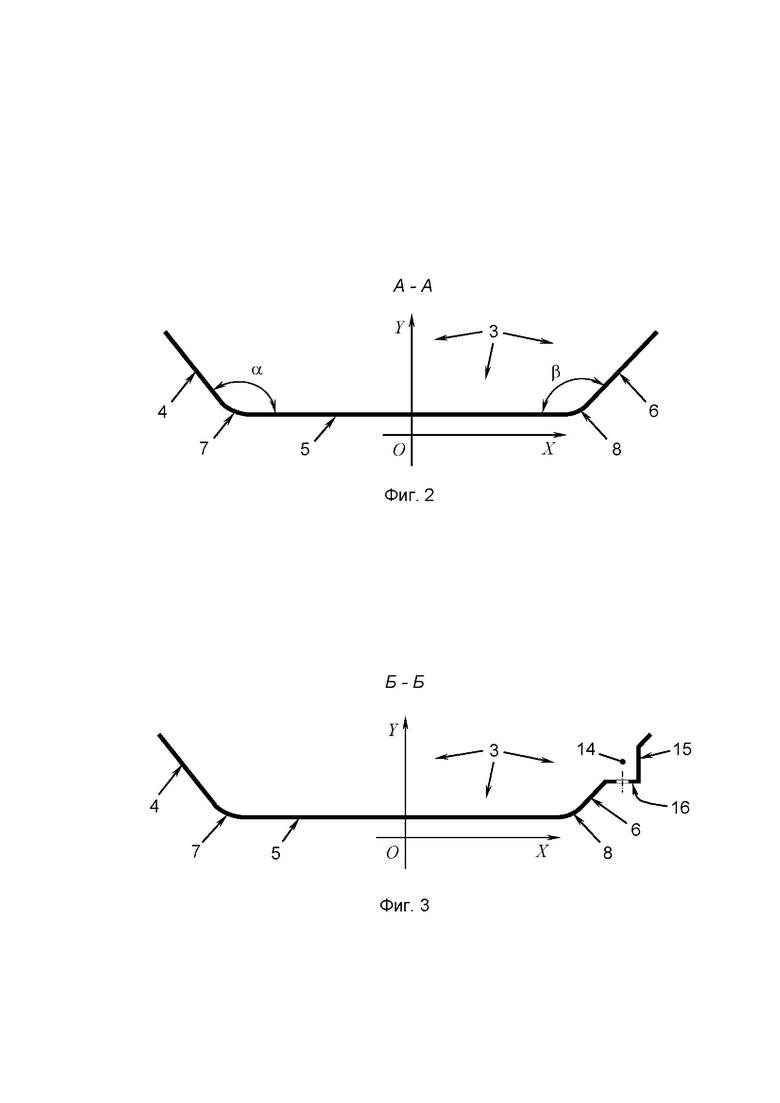

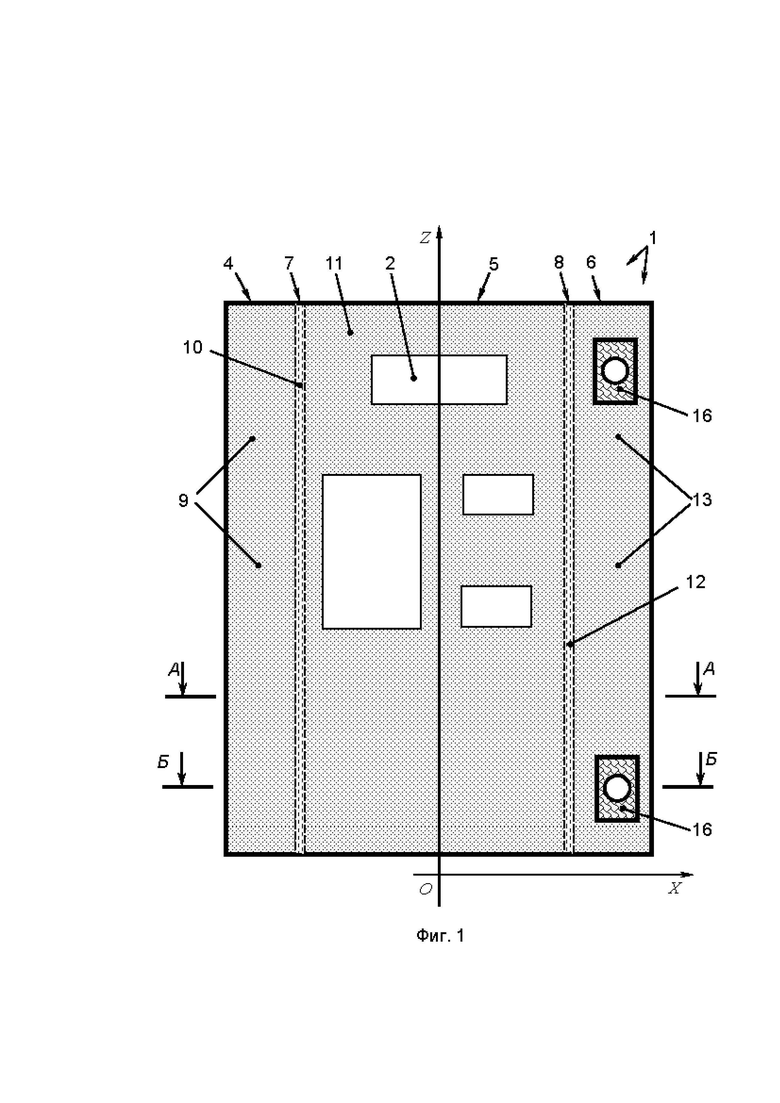

На фиг. 1 приведено схематическое изображение фронтального вида заявленного щита; на фиг. 2 показан вид в сечении А-А на фиг. 1; на фиг. 3 показан вид в сечении Б-Б на фиг. 1, на фиг. 4 приведена фотография замка для торговых автоматов с Т-образной ручкой.

Осуществление изобретения

Металлический щит 1 лицевой панели аквавендингового аппарата является одностворчатой дверью в этот аппарат, выполнен с окнами 2, по периметрам которых при помощи конденсаторной сварки установлены приварные резьбовые шпильки (не показаны), предназначенные для установки при помощи этих шпилек и в этих окнах соответствующего аквавендингового оборудования (камера налива, пользовательский интерфейс, приемник платежей и др.). При этом щит 1 представляет собой объемную конструкцию в форме цилиндрической (а именно, корытообразной) поверхности, рассматриваемой в ортогональной системе координат OXYZ, где OZ - вертикальная координата, «привязанная» к рабочему (вертикальному) положению щита 1, а ОХ и OY являются соответствующими ортогональными координатами в плоскости, перпендикулярной координате OZ, причем положительным направлением координаты OY является направление в сторону внутреннего пространства корпуса аквавендингового аппарата при закрытой двери в этот аппарат.

Данная цилиндрическая поверхность щита 1 задана образующей (прямой), параллельной оси OZ, и направляющей 3, представляющей собой расположенную в плоскости OXY кривую 3 (незамкнутую и несамопересекающуюся, фиг. 2). Эта кривая 3 включает пять составляющих ее отрезков: левая прямая 4 направляющей 3; левая дуга 7 направляющей 3; средняя прямая 5 направляющей 3, параллельная оси ОХ; правая дуга 8 направляющей 3; правая прямая 6 направляющей 3. При этом ориентиры «левая» и «правая» являются условными, «привязанными» к покупателю воды, находящемуся перед аквавендинговым аппаратом.

Прямые 4 и 5 сопряжены при помощи дуги 7 с образованием тупого угла α, ориентированного своей областью в положительном направлении оси OY. Прямые 5 и 6 сопряжены при помощи дуги 8 с образованием тупого угла β, ориентированного своей областью в положительном направлении оси OY. При этом прямая 4 определяет левую плоскую часть 9 цилиндрической поверхности щита 1, дуга 7 определяет левую цилиндрическую часть 10 указанной цилиндрической поверхности, прямая 5 определяет среднюю плоскую часть 11 указанной цилиндрической поверхности, дуга 8 определяет правую цилиндрическую часть 12 указанной цилиндрической поверхности, прямая 6 определяет правую плоскую часть 13 указанной цилиндрической поверхности. Кроме того, на левой плоской части 9 установлены дверные петли (не показаны), а на правой плоской части 13 выполнено по крайней мере одно дополнительное окно 14 (желательно два - вверху и внизу, как показано на фиг. 1 с использованием позиции 16), в котором путем приваривания по его периметру установлен подиум 15 (фиг. 3), ориентированный в отрицательном направлении оси OY, причем этот подиум 15 имеет плоскую опорную площадку 16, расположенную параллельно средней плоской части 11 цилиндрической поверхности щита 1, и в этой площадке 16 выполнено отверстие, предназначенное для установки замка 17 для торговых автоматов с Т-образной ручкой, например KF687 (фиг. 4).

Замок 17 известен, производится и продается как специальный замок для торговых автоматов с повышенной устойчивости к взлому двери, см.: https://www,jintay.com.tw/ru/category/Vending-Lock

или https://aliexpress.ru/item/32569156343.html?ysclid=lwaz29pd4k748496181&sku_id=58449257486

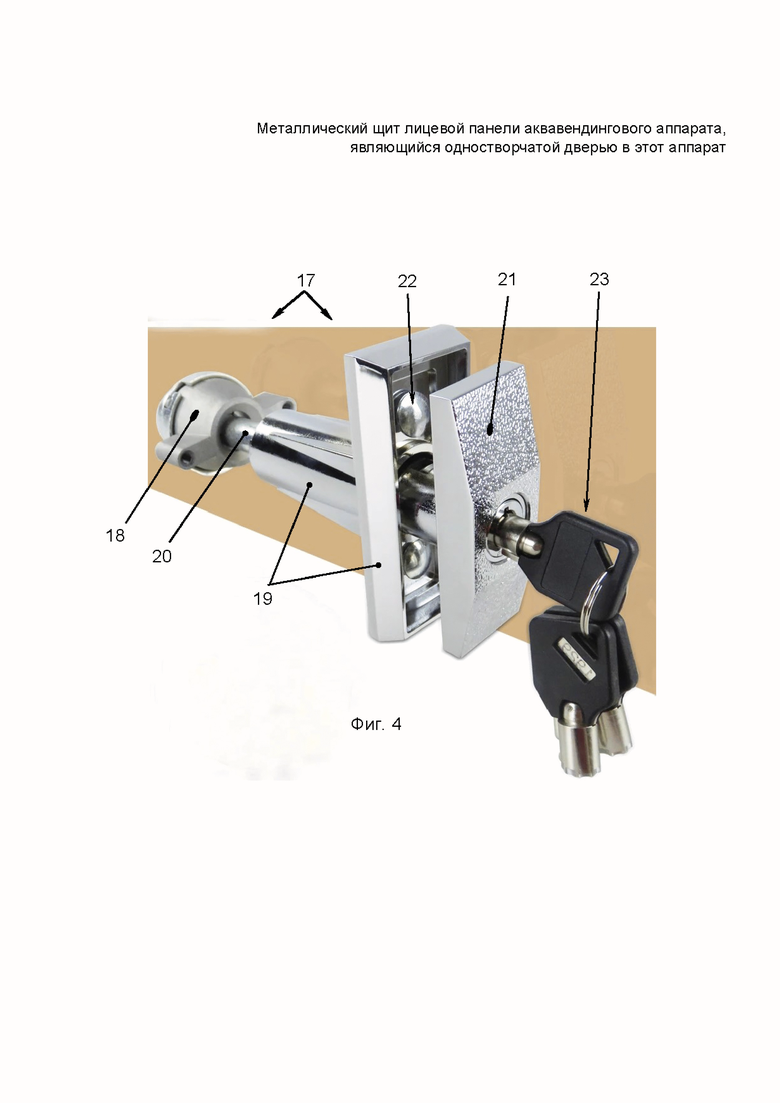

Он (замок 17, фиг. 4) включает два корпуса: корпус 18 со специальной гайкой внутри этого корпуса (гайку не видно) и Т-образный корпус 19 с резьбовым стержнем 20 внутри этого корпуса и Т-образной ручкой 21, жестко связанной со стержнем 20. Стержень 20 имеет возможность вворачивания в указанную гайку путем вращения ручки 21 в ее (ручки) выдвинутом положении, показанном на фиг. 4. Эта ручка, кроме того, может находиться в задвинутом положении, когда она (ручка 21) принудительно введена в нишу 22 корпуса 19, специально предназначенную для размещения в ней этой ручки 21 (задвинутое положение ручки 21 не показано).

Функционирование щита 1, шарнирно установленного на корпусе аквавендингового аппарата и тем самым выполняющего функцию двери в этот корпус, заключается в следующем.

Корпус 18 замка 17 устанавливают на корпусе аквавендингового аппарата так, что ось указанной специальной гайки, находящейся в корпусе 18, ориентирована перпендикулярно плоскости средней плоской части 11 щита 1 и при этом пересекает цилиндрическую поверхность 13 щита 1 в том месте, которое соосно сопряжено с отверстием в плоской опорной площадке 16 в закрытом положении двери (т.е. щита 1). С другой стороны, на этой площадке 16 и в этом отверстии устанавливают Т-образный корпус 19 замка 17, вследствие чего в закрытом положении двери (щита 1) ось резьбового стержня 20 и ось указанной гайки корпуса 18 совпадают.

В открытом положении двери (щита 1), когда оператор осуществляет обслуживание аквавендингового аппарата, ручка 21 находится в выдвинутом положении, показанном на фиг. 4, а стержень 20 соответственно не соединен с гайкой корпуса 18 (на фиг. 4 они соединены, причем предварительно).

После окончания обслуживания оператор закрывает дверь (щит 1). Для этого он поворачивает эту дверь вокруг ее дверных петель в направлении ее упора в корпус аквавендингового аппарата, и при этом, прилагая некоторое усилие, преодолевающее действие соответствующей пружины указанной специальной гайки корпуса 18, принудительно вводит в эту гайку резьбовой стержень 20 без его (стержня 20) вращения. Это возможно благодаря тому, что данная специальная гайка корпуса 18 выполнена разрезной с радиально движущимися разрезными частями этой гайки и причем подпружиненными к центру этой гайки. Кроме того, резьба этой гайки является специальной и выполнена так, что стержень 20 без его вращения может с усилием входить в гайку, раздвигая с усилием ее разрезные части, но не может без вращения выходить из гайки (резьба по типу зубов щуки). В результате дверь оказывается заперта основным замковым соединением (т.е. соединенными между собой указанными стержнем 20 и специальной гайкой корпуса 18) благодаря вхождению стержня 20 в эту гайку по типу зубов щуки. После этого оператор вращает ручку 21 по часовой стрелке и тем самым вкручивает резьбовой стержень 20 в гайку корпуса 18 до тех пор, пока не получит максимально полного прижатия двери (щита 1) к корпусу аквавендингового аппарата. Достигнув этим вращением ручки 21 такого прижатия, оператор останавливает вращение ручки 21 в определенном ее положении, позволяющем ввести ручку 21 в нишу 22 корпуса 19, и далее, преодолевая сопротивление соответствующей пружины, осуществляет силовое введение ручки 21 в нишу 22, где она благодаря ее дополнительному замку фиксируется так, что произвольно вынуть ее из ниши 22 уже невозможно. Таким образом, происходит не только закрывание двери (щита 1), но и максимальное прижатие двери (щита 1) к корпусу аквавендингового аппарата, что в сочетании с описанной выше цилиндрической формой двери (щита 1) обеспечивает синергизм необходимой жесткости щита 1 и его высокой устойчивости к взлому.

Открывание двери (щита 1) для очередного обслуживания аквавендингового аппарата оператор осуществляет введением ключа 23 в скважину дополнительного замка ручки 21 и поворотом его (ключа) на определенный угол. В результате этого происходит разблокировка дополнительного замка ручки 21, которая под действием соответствующей пружины автоматически выходит (буквально выскакивает) из ниши 22, т.е. переходит в выдвинутое положение, а стержень 20 при этом из гайки не выходит, как показано на фиг. 4. Далее оператор осуществляет вращение ручки 21 против часовой стрелки (и соответственно вращение резьбового стержня 20) до выхода резьбового стержня 20 из гайки корпуса 18, вследствие чего дверь оказывается открытой.

Изобретение относится к аквавендинговым аппаратам. Технический результат заключается в обеспечении необходимой жесткости щита и его устойчивости к взлому за счет цилиндрической (объемной) конструкции щита в сочетании с возможностью применения на этой цилиндрической конструкции специальных замков для торговых автоматов с Т-образной ручкой. Металлический щит 1 выполнен с окнами 2 для установки в этих окнах аквавендингового оборудования, а в ортогональной системе координат OXYZ он выполнен в форме цилиндрической поверхности с образующей, параллельной оси OZ, и направляющей 3 в виде незамкнутой и несамопересекающейся кривой линии в плоскости OXY. При этом направляющая 3 включает условно левую прямую линию 4, среднюю прямую линию 5, параллельную оси OX, и условно правую прямую линию 6, последовательно сопряжённые между собой условно левой дугой 7 тупого угла α между левой 4 и средней 5 прямыми линиями направляющей 3, ориентированного своей внутренней областью в положительном направлении оси Y, и условно правой дугой 8 тупого угла β между средней 5 и правой 6 прямыми линиями направляющей 3, также ориентированного своей внутренней областью в положительном направлении оси Y. Левая прямая линия 4 направляющей 3 определяет условно левую плоскую часть 9 цилиндрической поверхности щита 1, предназначенную для установки на ней соответствующих дверных петель, левая дуга 7 направляющей 3 определяет условно левую цилиндрическую часть 10 цилиндрической поверхности щита 1, средняя прямая линия 5 направляющей 3 определяет среднюю плоскую часть 11 цилиндрической поверхности щита 1, предназначенную для установки на ней аквавендингового оборудования в предназначенных для этого окнах 2, правая дуга 8 направляющей 3 определяет условно правую цилиндрическую часть 12 цилиндрической поверхности щита 1, а правая прямая линия 6 направляющей 3 определяет правую плоскую часть 13 цилиндрической поверхности щита 1. На этой правой плоской части 13 выполнено по крайней мере одно дополнительное окно 14 и в это окно 14 по его периметру вварен выступающий в отрицательном направлении оси Y подиум 15 с плоской опорной площадкой 16, расположенной параллельно средней плоской части 11 цилиндрической поверхности щита 1. В этой опорной площадке 16 выполнено отверстие, предназначенное для установки на плоской опорной площадке 16 соответствующей части замка для торговых автоматов с Т-образной ручкой. 4 ил.

Металлический щит лицевой панели аквавендингового аппарата, являющийся одностворчатой дверью в этот аппарат, при этом данный щит (1) выполнен с окнами (2) для установки в этих окнах аквавендингового оборудования, отличающийся тем, что в ортогональной системе координат OXYZ щит (1) выполнен в форме цилиндрической поверхности с образующей, параллельной оси OZ, и направляющей (3) в виде незамкнутой и несамопересекающейся кривой линии в плоскости OXY, так что эта направляющая (3) включает левую прямую линию (4), среднюю прямую линию (5), параллельную оси OX, и правую прямую линию (6), последовательно сопряжённые между собой левой дугой (7) тупого угла (α) между левой (4) и средней (5) прямыми линиями направляющей (3), ориентированного своей внутренней областью в положительном направлении оси Y, и правой дугой (8) тупого угла (β) между средней (5) и правой (6) прямыми линиями направляющей (3), также ориентированного своей внутренней областью в положительном направлении оси Y, при этом левая прямая линия (4) направляющей (3) определяет левую плоскую часть (9) цилиндрической поверхности щита (1), предназначенную для установки на ней соответствующих дверных петель, левая дуга (7) направляющей (3) определяет левую цилиндрическую часть (10) цилиндрической поверхности щита (1), средняя прямая линия (5) направляющей (3) определяет среднюю плоскую часть (11) цилиндрической поверхности щита (1), предназначенную для установки на ней аквавендингового оборудования в предназначенных для этого окнах (2), правая дуга (8) направляющей (3) определяет правую цилиндрическую часть (12) цилиндрической поверхности щита (1), а правая прямая линия (6) направляющей (3) определяет правую плоскую часть (13) цилиндрической поверхности щита (1), при этом на этой правой плоской части (13) выполнено по крайней мере одно дополнительное окно (14) и в это окно (14) по его периметру вварен выступающий в отрицательном направлении оси Y подиум (15) с плоской опорной площадкой (16), расположенной параллельно средней плоской части (11) цилиндрической поверхности щита (1), так что в этой опорной площадке (16) выполнено отверстие, предназначенное для установки на плоской опорной площадке (16) соответствующей части замка для торговых автоматов с Т-образной ручкой.
