КАМЕРА НАЛИВА С ПОДПРУЖИНЕННОЙ ДВЕРЬЮ ДЛЯ АКВАВЕНДИНГОВОГО АППАРАТА Российский патент 2025 года по МПК B67D7/02 E05F5/02 G07F13/00

Область техники, к которой относится изобретение

Изобретение относится к аквавендинговым аппаратам, т.е. к автоматам продажи питьевой воды путем автоматически управляемой выдачи воды в тару покупателя воды, устанавливаемую в камеру налива воды, снабженную подпружиненной дверью, закрывающей входной проем этой камеры.

Уровень техники

Известна камеры налива с автоматически закрываемой дверью (20) для аквавендингового аппарата, которая снабжена соответствующим приводом (21) двери и датчиками положения двери (см. описание полезной модели к патенту RU № 139049 U1, опубликованному 10.04.2014 Бюл. №10).

Признаки известной камеры, общие с признаками заявленной для патентования камеры, заключаются в наличии двери как таковой и средства обеспечения ее постоянно закрытого состояния с возможностью произвольного открывания двери и автоматического закрывания двери.

Причина, препятствующая получению в известной камере технического результата, который обеспечивается заявленной для патентования камерой, заключается в конструктивной и технологической сложности указанного средства обеспечения постоянно закрытого состояния двери с возможностью произвольного открывания двери и автоматического закрывания двери (сложность заключается в наличии привода двери и датчиков положения двери, обусловливающих необходимость использования соответствующего регулятора).

Известна камера налива аквавендингового аппарата с подпружиненной дверью, закрывающей входной проем этой камеры (прототип: описание изобретения к патенту RU № 2810670 С1, МПК B67D 7/02, B67D 7/06, опубликовано 28.12.2023 в Бюл. № 1).

Признаки известной камеры налива (прототипа), общие с признаками заявленной камеры налива, заключаются в выполнении двери камеры подпружиненной.

Причина, препятствующая получению в известной камере налива (в прототипе) технического результата, который обеспечивается заявленной для патентования камерой налива, заключается в возникновении удара двери о стенки камеры налива при закрывании двери под действием сильной дверной пружины, значительная сила сжатия которой необходима для быстрого закрывания двери.

Техническая проблема, на решение которой направлено заявленное для патентования техническое решение, заключается в обеспечении безударного закрывания подпружиненной двери камеры налива без уменьшения силы сжатия ее дверной пружины.

Раскрытие сущности изобретений

Технический результат, опосредствующий решение указанной технической проблемы, заключается в таком создании силы, противодействующей дверной пружине на конечном пути движения двери в направлении ее закрывания, которая, с одной стороны, исключает упомянутый удар, а с другой стороны, сохраняет скорость вращения двери на протяжении угла, близкого к 180° (т.е. близкого к максимальному углу открывания двери), так что обеспечивается оптимальный для этого баланс сил закрывания двери при помощи дверной пружины и сопротивления этому закрыванию в момент, близкий к закрытому положению двери. При этом это сопротивление создается без использования специального дверного демпфера, т.е. демпфера как отдельного узла в конструкции камеры нет (что упрощает конструкцию), но его функция выполняется за счет аэродинамического эффекта, возникающего при непосредственном подходе двери к ее закрытому положению в процессе ее быстрого закрывания дверной пружиной, когда именно из-за ее быстрого закрывания во внутреннем пространстве короба камеры возникает избыточное давление воздуха (эффект поршня).

Достигается технический результат тем, что камера налива с подпружиненной дверью для аквавендингового аппарата представляет собой короб 1 с патрубком 2 налива воды в тару покупателя воды, расположенным в верхней части короба 1, при этом указанный короб 1 имеет входной проем 3 прямоугольной формы, который закрыт входной подпружиненной дверью 4, так что стороны прямоугольника этого проема 3 расположены в вертикальной плоскости этого проема 3 и образованы четырьмя кромками, а именно, свободной кромкой левой боковой стенки 5 короба 1, на которой посредством дверных петель 6 установлена дверь 4, свободной кромкой правой боковой стенки 7 короба 1, свободной кромкой верхней стенки 8 короба 1 и свободной кромкой днища 9 короба 1, при этом область свободной кромки либо указанной правой боковой стенки 7, либо указанной верхней стенки 8, либо одновременно каждой из них выполнена в виде гнутого профиля 10 Г-образного сечения, при этом стенка 11 этого профиля 10 расположена параллельно плоскости входного проема 3 и со смещением внутрь короба 1 на ширину полки 12 этого профиля 10 относительно плоскости входного проема 3, так что посредством этого смещения во входном проеме 3 в направлении к задней стенке 13 короба 1 образовано углубление 14, ограниченное только стенкой 11 указанного профиля 10 и предназначенное для размещения в этом углублении 14 входной двери 4 в ее закрытом положении с упором в стенку 11 указанного профиля 10 и с поперечными зазорами 15 по периметру двери 4 между сторонами периметра двери 4 и смежными с ними сторонами периметра входного проема 3, не превышающими 2 мм.

Краткое описание чертежей

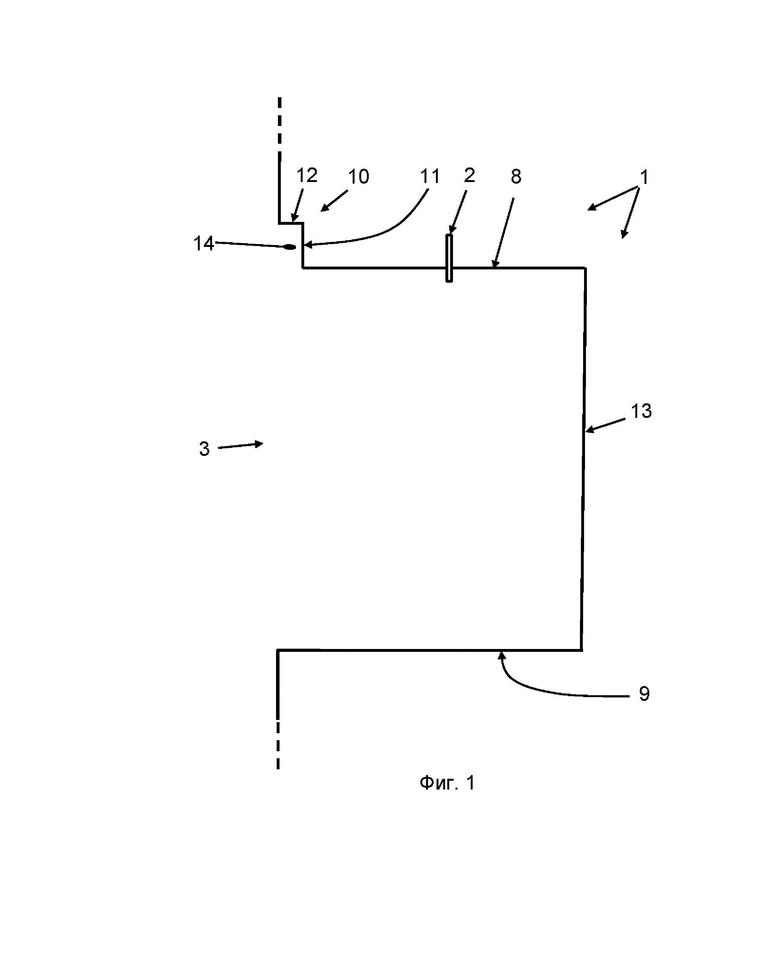

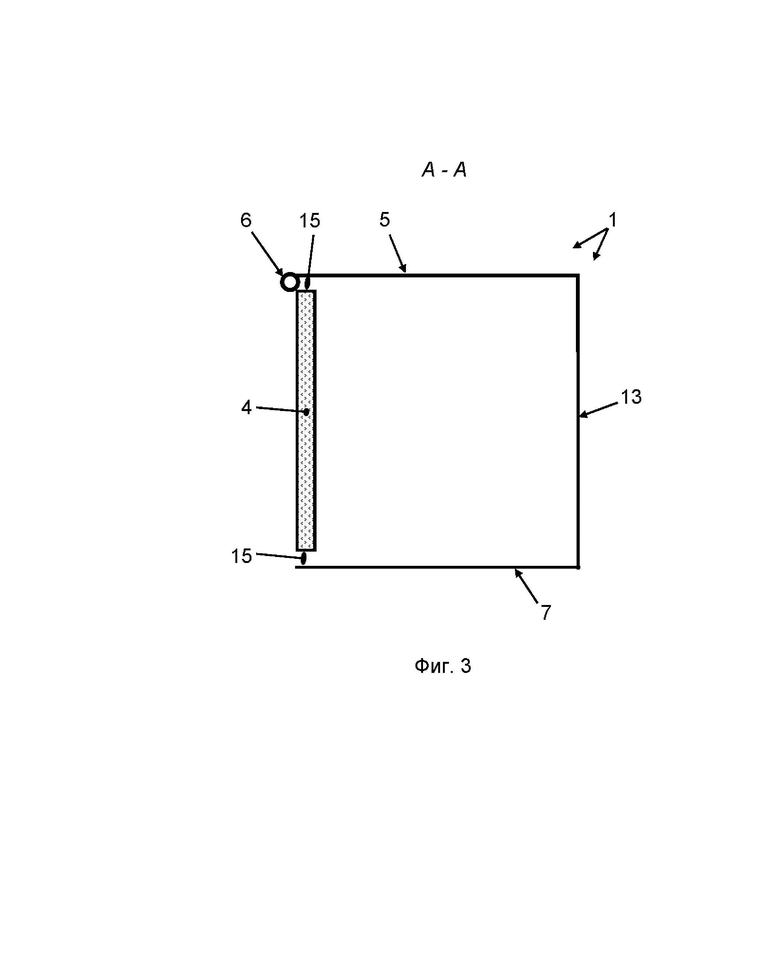

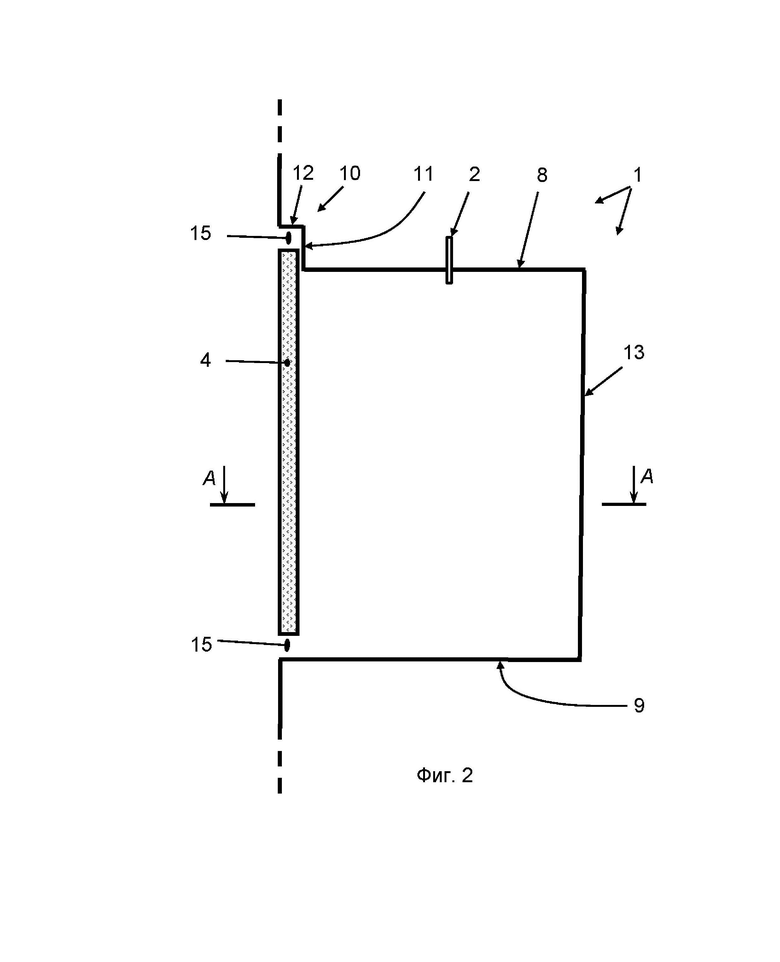

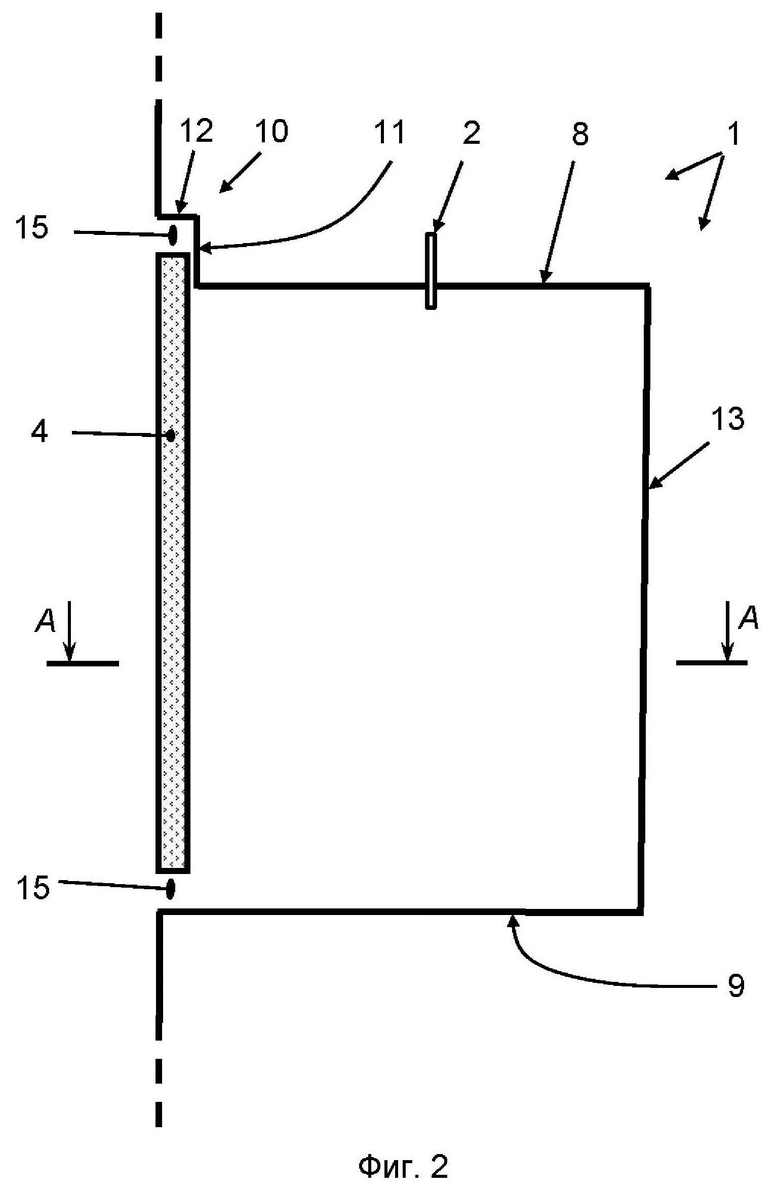

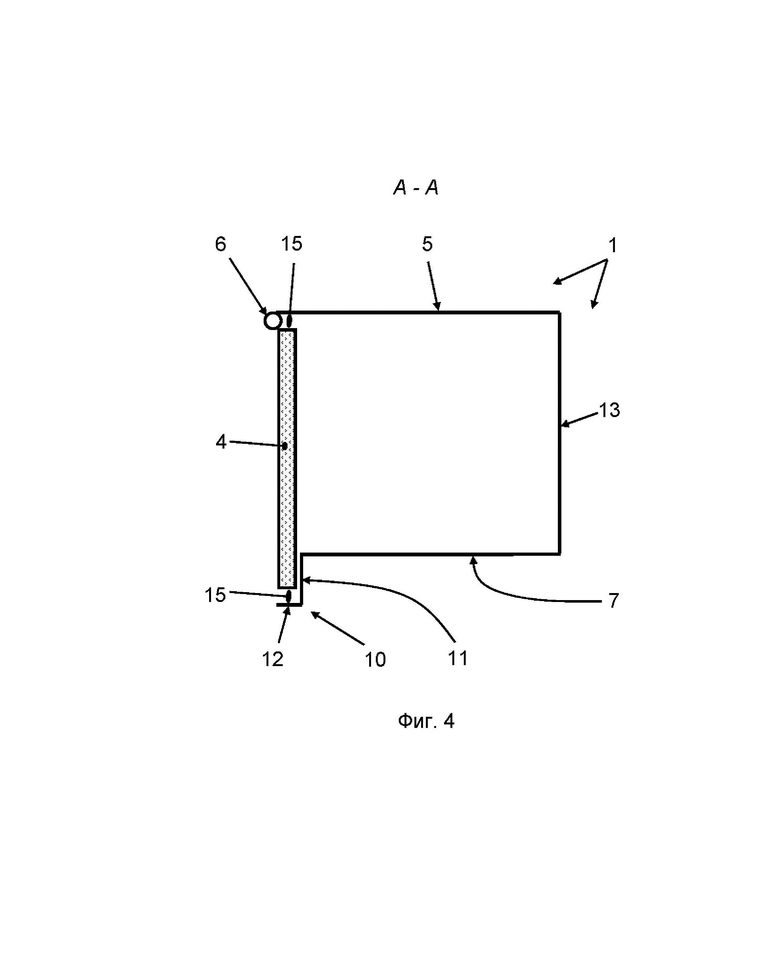

На фиг. 1 приведено схематическое изображение поперечного сечения заявленной камеры вертикальной плоскостью, перпендикулярной плоскости входного проема 3 камеры, при этом свободная кромка верхней стенки 8 камеры выполнена в виде гнутого профиля 10 Г-образного сечения, а дверь на этой фигуре не показана, но подразумевается в ее открытом на 180° положении; на фиг. 2 приведено то же изображение камеры, что и на фиг. 1, но с той разницей, что здесь показана еще дверь в том же поперечном сечении в момент ее закрытого положения; на фиг. 3 приведен вид А-А на фиг. 2 в варианте выполнения области свободной кромки боковой стенки 7 плоской; на фиг. 4 приведен вид А-А на фиг. 2 в варианте выполнения области свободной кромки боковой стенки 7 в виде гнутого профиля 10 Г-образного сечения.

Осуществление изобретения

Камера налива воды представляет собой металлический короб 1, в верхней части которого установлен патрубок 2 налива воды в тару покупателя воды. При этом короб 1 имеет входной проем 3 прямоугольной формы, закрытый входной подпружиненной дверью 4, выполненной прямоугольной формы из светопрозрачного пластика (дверная пружина не показана). Короб 1 также имеет левую боковую стенку 5, на которой посредством дверных петель 6 установлена дверь 4, правую боковую стенку 7, противоположную левой боковой стенке 5, верхнюю стенку 8, которая расположена перпендикулярно указанным боковым стенкам 5 и 7 и на которой закреплен патрубок 2, днище 9 и заднюю стенку 13. Свободные кромки стенок 5, 7, 8 и днища 9 (четыре кромки) образуют прямоугольник входного проема 3, все стороны которого расположены в вертикальной плоскости проема 3. Кроме того, либо верхняя стенка 8 в области ее свободной кромки, либо правая боковая стенка 7 в области ее свободной комки, либо одновременно каждая эта стенка в области каждой соответствующей свободной кромки выполнена в виде гнутого профиля 10 Г-образного сечения, включающего стенку 11 профиля и полку 12 профиля. При этом стенка 11 профиля расположена параллельно плоскости входного проема 3 и со смещением внутрь короба 1 (т.е. в сторону задней стенки 13 короба) на ширину полки 12 профиля относительно плоскости входного проема 3. Вследствие этого смещения в проеме 3 относительно плоскости этого проема образовано углубление 14, ограниченное только стенкой 11 профиля и предназначенное для размещения в этом углублении 14 входной двери 4 в ее закрытом положении с упором в стенку 11 профиля под действием дверной пружины. Кроме того, дверь 4 в отношении размеров ее прямоугольника (высота и ширина) выполнена меньшей относительно соответствующих размеров прямоугольника входного проема 3, так что при расположении двери 4 в углублении 14 при ее закрытом положении, как показано на фиг. 2-4, между каждой стороной прямоугольника двери 4 и смежной с ней стороной прямоугольника входного проема 3 (в плоскости двери и соответственно в плоскости проема) имеет место зазор 15, не превышающий 2 мм. Такой зазор 15, как было установлено опытным путем, создает достаточное аэродинамическое сопротивление для выходящего из полости короба воздуха в момент вхождения двери в углубление 14, обеспечивающее кратковременное наличие воздушной подушки повышенного давления внутри короба 1, оказывающей искомый эффект аэродинамического демпфера.

Функционирование камеры налива заключается в следующем.

Покупатель воды, преодолевая сопротивление дверной пружины, открывает дверь 4 камеры налива воды на 180° (фиг. 1, где такая открытая дверь 3 подразумевается, но не показана). Затем покупатель, удерживая дверь в таком открытом положении, устанавливает в камеру налива свою тару под патрубок 2 и отпускает дверь 4. Под действием дверной пружины дверь 4 ускоренно вращается в направлении ее закрывания, и при ее повороте примерно на 170° она входит в углубление 14, т.е. в полость короба 1 в области его входного проема 3. При таком вхождении дверь 4 действует как поршень, сжимающий воздух внутри короба 1, повышая тем самым давление воздуха внутри короба 1, которое и оказывает силовое сопротивление дверной пружине, уже ослабевающей к концу движения двери 4. При этом, ввиду малости зазоров 15 (не более 2 мм, а оптимально 1,5 мм), избыточный воздух внутри короба 1 не успевает одномоментно покинуть короб 1, но делает это в течение некоторого промежутка времени (не более 0,5 сек), достаточного для плавного доведения двери 4 до ее упора в стенку 11 профиля.

После этого покупатель запускает процесс выдачи воды в его тару, установленную в камере под патрубком 2, и этот процесс осуществляется в автоматическом режиме при закрытой двери 4, которая благодаря ее выполнению из прозрачного пластика дает возможность покупателю наблюдать за процессом выдачи воды в его тару. После заполнению тары водой покупатель вновь открывает дверь 4, преодолевая действие дверной пружины, извлекает из камеры налива заполненную водой тару и отпускает дверь 4, которая безударно закрывается, как описано выше.

Изобретение относится к аквавендинговым аппаратам, т.е. к автоматам продажи питьевой воды путем автоматически управляемой выдачи воды в тару покупателя воды, устанавливаемую в камеру налива воды, снабженную подпружиненной дверью, закрывающей входной проем этой камеры. Техническая проблема заключается в необходимости обеспечения безударного закрывания подпружиненной двери камеры налива без уменьшения силы сжатия ее дверной пружины. Технический результат заключается в обеспечении оптимального баланса сил закрывания двери и сопротивления этому закрыванию при помощи аэродинамического торможения (эффект поршня). Камера налива представляет собой короб с патрубком. При этом короб имеет входной проем прямоугольной формы, который закрыт входной подпружиненной дверью. Стороны прямоугольника проема расположены в вертикальной плоскости проема и образованы четырьмя кромками, а именно свободной кромкой левой боковой стенки короба, на которой посредством дверных петель установлена дверь, свободной кромкой правой боковой стенки короба, свободной кромкой верхней стенки короба и свободной кромкой днища короба. Область свободной кромки либо указанной правой боковой стенки, либо указанной верхней стенки, либо одновременно каждой из них выполнена в виде гнутого профиля Г-образного сечения. Стенка этого профиля расположена параллельно плоскости входного проема и со смещением внутрь короба на ширину полки этого профиля относительно плоскости входного проема. Посредством этого смещения во входном проеме в направлении к задней стенке короба образовано углубление, ограниченное только стенкой указанного профиля и предназначенное для размещения в этом углублении входной двери в ее закрытом положении с упором в стенку указанного профиля и с поперечными зазорами по периметру двери между сторонами периметра двери и смежными с ними сторонами периметра входного проема, при этом указанные зазоры не превышают 2 мм. 4 ил.

Камера налива с подпружиненной дверью для аквавендингового аппарата, представляющая собой короб (1) с патрубком (2) налива воды в тару покупателя воды, расположенным в верхней части короба (1), при этом указанный короб (1) имеет входной проем (3) прямоугольной формы, который закрыт входной подпружиненной дверью (4), так что стороны прямоугольника этого проема (3) расположены в вертикальной плоскости проема (3) и образованы четырьмя кромками, а именно свободной кромкой левой боковой стенки (5) короба (1), на которой посредством дверных петель (6) установлена дверь (4), свободной кромкой правой боковой стенки (7) короба (1), свободной кромкой верхней стенки (8) короба (1) и свободной кромкой днища (9) короба (1), отличающаяся тем, что дверь (4) выполнена из пластика, а область свободной кромки либо указанной правой боковой стенки (7), либо указанной верхней стенки (8), либо одновременно каждой из них выполнена в виде гнутого профиля (10) Г-образного сечения, при этом стенка (11) этого профиля (10) расположена параллельно плоскости входного проема (3) и со смещением внутрь короба (1) на ширину полки (12) этого профиля (10) относительно плоскости входного проема (3), так что посредством этого смещения во входном проеме (3) в направлении к задней стенке (13) короба (1) образовано углубление (14), ограниченное только стенкой (11) указанного профиля (10) и предназначенное для размещения в этом углублении (14) входной двери (4) в ее закрытом положении с упором в стенку (11) указанного профиля (10) и с поперечными зазорами (15) по периметру двери (4) между сторонами периметра двери (4) и смежными с ними сторонами периметра входного проема (3), так что эти поперечные зазоры (15) не превышают 2 мм.
